GEBRUIKSAANWIJZING ZBB29430SA ZANUSSI

Gebruiksaanwijzing 2

Instrukcja obsługi 45 Koel-vriescombinatie Réfrigérateur/congélateur Kühl-Gefrierschrank Chłodziarko-zamrażarka ZBB29430SAInhoud Veiligheidsvoorschriften _ _ _ _ _ _ _ _ _ _ _ 2 Bediening _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5 Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5 Nuttige aanwijzingen en tips _ _ _ _ _ _ _ _ 6 Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ 7 Problemen oplossen _ _ _ _ _ _ _ _ _ _ _ _ _ 9 Technische gegevens _ _ _ _ _ _ _ _ _ _ _ 11 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11 Het milieu _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 15 Wijzigingen voorbehouden. Veiligheidsvoorschriften In het belang van uw veiligheid en om een cor- rect gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installe- ren en in gebruik te nemen, deze gebruiksaan- wijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het appa- raat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendom- men dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroor- zaakt is. Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinde- ren) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke per- soon instructie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorko- men dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstik- king.

• Als u het apparaat afdankt trek dan de stek- ker uit het stopcontact, snij de voedingska- bel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder appa- raat vervangt, dat voorzien is van een veer- slot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kun- nen raken. Algemene veiligheid Waarschuwing! Houd de ventilatieopeningen altijd vrij van ob- structies; dit geldt zowel voor losstaande als ingebouwde modellen.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden en gelijkaardig gebruik zoals: – personeelskeukens in winkels, kantoren of andere werkomgevingen; – door gasten in hotels, motels en andere residentiële omgevingen; – bed-and-breakfast-accommodatie; – catering en gelijkaardige niet-commerci- eel gebruik.

www.zanussi.com• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te ver- snellen.

• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieuvrien- delijk is, maar ook uiterst ontvlambaar. Controleer of de onderdelen van het koelcir- cuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen vermij- den – de ruimte waar het apparaat zich bevindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te bren- gen in de specificaties of dit product op eni- gerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken. Waarschuwing! Alle elektrische onder- delen (netsnoer, stekker, compressor) mogen om gevaar te voorkomen uitsluitend worden vervangen door een erkende onder- houdsdienst of gekwalificeerd onderhoudsper- soneel.

1. Het netsnoer mag niet verlengd wor-

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorza- ken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.

6. U mag het apparaat niet gebruiken zon-

der het afdekkapje (indien van toepas- sing) van het lampje.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswon- den veroorzaken.

• Stel het apparaat niet langdurig bloot aan direct zonlicht.

• De eventuele gloeilampen in dit apparaat zijn speciaal geselecteerd en uitsluitend be- doeld voor gebruik in huishoudelijke appara- ten. De lampjes zijn niet geschikt voor de verlichting van ruimtes. Dagelijks gebruik

• Zet geen hete potten op de kunststof on- derdelen in het apparaat.

• Bewaar geen brandbare gassen of vloeistof- fen in het apparaat, deze kunnen ontploffen.

• Zet geen levensmiddelen direct tegen de luchtopening in de achterwand. (Als het ap- paraat rijpvrij is)

• Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ontdooid is.

• Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.

• U dient zich strikt te houden aan de aanbe- velingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.

• Leg geen koolzuurhoudende of mousseren- de dranken in de vriezer, deze veroorzaken druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het appa- raat.

• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat ge- consumeerd worden. Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhouds- handelingen verricht.

www.zanussi.com• Maak het apparaat niet schoon met metalen voorwerpen.

• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een kunststof schraper.

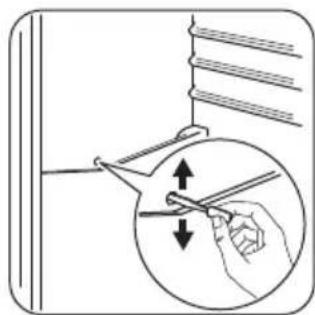

• Controleer de afvoer in de koelkast regel- matig op dooiwater. Maak de afvoer, indien nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat lig- gen. Installatie Belangrijk! Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er be- schadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.

• Wij adviseren u om 4 uur te wachten voor- dat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

• Rond het apparaat dient adequate luchtcir- culatie te zijn, anders kan dit tot oververhit- ting leiden. Om voldoende ventilatie te ver- krijgen de instructies met betrekking tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voor- komen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.

• Aansluiten op de drinkwatervoorziening (in- dien voorzien van een wateraansluiting). Onderhoud

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van on- derhoud aan het apparaat, dienen uitge- voerd te worden door een gekwalificeerd elektricien of competent persoon.

• Dit product mag alleen worden onderhou- den door een erkend onderhoudscentrum en er dient alleen gebruik te worden ge- maakt van originele reserveonderdelen. Bescherming van het milieu Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatie- schuim bevat ontvlambare gassen: het appa- raat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De ma- terialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool zijn recy- clebaar. Bediening Inschakelen Steek de stekker in het stopcontact. Draai de thermostaatknop op een gemiddelde stand. Uitschakelen Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen. Temperatuurregeling De temperatuur wordt automatisch geregeld. Ga als volgt te werk om het apparaat in werk- ing te stellen:

• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.

• draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen. Een gemiddelde instelling is over het al- gemeen het meest geschikt.

www.zanussi.comDe exacte instelling moet echter gekozen wor- den rekening houdend met het feit dat de tem- peratuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard wordt

• plaatsing van het apparaat. Belangrijk! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken. Het eerste gebruik De binnenkant schoonmaken Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beet- je neutrale zeep om de typische geur van een nieuw product weg te nemen. Droog daarna grondig af. Belangrijk! Gebruik geen oplosmiddelen of schuurmiddelen. Deze beschadigen de lak. Dagelijks gebruik Vers voedsel invriezen Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange perio- de bewaren van ingevroren en diepgevroren voedsel. Om vers voedsel in te vriezen moet de gemid- delde instelling veranderd worden. Om het invriezen sneller te laten verlopen moet u de thermostaatknop echter op een hogere stand instellen om de maximale koude te kun- nen verkrijgen. Belangrijk! In deze omstandigheden kan de temperatuur in de koelkast tot onder de 0°C dalen. Als dat gebeurt de thermostaatknop op een warmere stand instellen. Zet het verse voedsel dat u in wilt vriezen op het bovenste vak. Het bewaren van ingevroren voedsel Als u het apparaat voor het eerst of na een pe- riode dat het niet gebruikt is inschakelt, het apparaat minstens 2 uur op een hoge instel- ling laten werken voordat u er producten in plaatst. Als er grote hoeveelheden voedsel bewaard moeten worden, alle laden en korven uit het apparaat verwijderen en het voedsel op de koelschappen zetten, hiermee verkrijgt u het beste resultaat. Waarschuwing! Zorg ervoor dat het voedsel de beladingslimiet, die op de zijkant van het bovenste gedeelte is vermeld, niet overschrijdt (indien van toepassing) Belangrijk! In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan weer worden ingevroren (nadat het afgekoeld is). Ontdooien Diepgevroren of ingevroren voedsel kunt, voor- dat het gebruikt wordt, in het koelvak of op ka- mertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig is. Kleine stukken kunnen zelfs rechtstreeks van- uit de vriezer gekookt worden als ze nog be- vroren zijn: in dat geval zal de bereiding iets langer duren.

www.zanussi.comHet maken van ijsblokjes Dit apparaat is uitgerust met een of meer bla- den voor het maken van ijsblokjes. Vul deze bladen met water en zet ze dan in het vriesvak. Belangrijk! Gebruik geen metalen instrumenten om de laden uit de vriezer te halen. Koude accumulators De vriezer is uitgerust met minstens een koude accumulator die de bewaartijd verlengt in ge- val van een stroomonderbreking of stroomuit- val. Verplaatsbare schappen De wanden van de koelkast zijn voorzien van een aantal glijschoenen zodat de legrekken op de gewenste plaats gezet kunnen worden. Het plaatsen van de deurschappen Om het bewaren van voedselpakketten van verschillende afme- tingen mogelijk te maken, kunnen de schappen op ver- schillende hoogtes worden geplaatst. Trek het schap gelei- delijk in de richting van de pijlen totdat het los komt en in- stalleer het schap op een andere gewen- ste hoogte. Nuttige aanwijzingen en tips Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit ge- beurt, zet u de thermostaatknop naar een warmere instelling om de koelkast automa- tisch te laten ontdooien en zo elektriciteits- verbruik te besparen. Tips voor het koelen van vers voedsel Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bij- zonder als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren Nuttige tips voor het koelen Nuttige tips: Vlees (alle soorten) in plastic zakken verpak- ken en op het glazen schap leggen, boven de groentelade. Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier. Gekookt voedsel, koude schotels, enz: deze moeten afgedekt worden en mogen op wille- keurig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden. Citroensap kan de plastic delen van de koel- kast verkleuren. Daarom wordt aangeraden om citrusvruchten in aparte bakjes te bewaren.

www.zanussi.comBoter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten. Flessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur. Bananen, aardappelen, uien en knoflook, in- dien niet verpakt, mogen niet in de koelkast bewaard worden. Tips voor het invriezen Om u te helpen om het beste van het invries- proces te maken, volgen hier een paar belang- rijke tips:

• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op het typeplaatje;

• het invriesproces duurt 24 uur. Voeg gedu- rende deze periode niet meer in te vriezen voedsel toe;

• vries alleen vers en grondig schoongemaak- te levensmiddelen van uitstekende kwaliteit in;

• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren en zo kunt u later alleen die hoeveelheid la- ten ontdooien die u nodig heeft;

• wikkel het voedsel in aluminiumfolie of plas- tic en zorg ervoor dat de pakjes luchtdicht zijn;

• leg vers, nog niet ingevroren voedsel niet te- gen het al ingevroren voedsel, om te voorko- men dat dit laatste warm wordt;

• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang houdbaar;

• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de huid vastvriezen;

• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe lang het al bewaard is; Tips voor het bewaren van ingevroren voedsel Om de beste resultaten van dit apparaat te verkrijgen, dient u:

• verzeker u ervan dat de commercieel inge- vroren levensmiddelen op geschikte wijze door de detailhandelaar werden opgesla- gen;

• zorg ervoor dat de ingevroren levensmidde- len zo snel mogelijk van de winkel naar uw vriezer gebracht worden;

• de deur niet vaker te openen of open te la- ten staan dan strikt noodzakelijk

• als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden inge- vroren;

• bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode. Onderhoud en reiniging Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici. Periodieke reiniging Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.

www.zanussi.comBelangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten. Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik bespa- ren. Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt. Veel normaal verkrijgbare keukenreinigers be- vatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/ beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje af- wasmiddel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact. Het ontdooien van de koelkast Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het appa- raat, boven de compressormotor, waar het verdampt. Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regel- matig schoon te maken om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het afvoergaatje zit. Vriezer ontdooien Er zal altijd een bepaalde hoeveelheid vorstaf- zetting aanwezig zijn op de schapjes en rond- om de bovenste vakken. Ontdooi de vriezer wanneer de vorstlaag een dikte van ca. 3-5 mm heeft bereikt. Belangrijk! Ongeveer 12 uur vóór het ontdooien zet u de thermostaatknop omhoog, zodat er een hogere koelreserve ontstaat voor werkingsonderbreking. Om vorst te verwijderen, volgt u de onder- staande instructies:

1. Schakel het apparaat uit.

2. Verwijder bewaard voedsel, wikkel het in

kranten en berg het op een koele plaats op. Let op! Raak bevroren voedsel niet aan met natte handen. Uw handen kunnen vastvriezen aan de levensmiddelen.

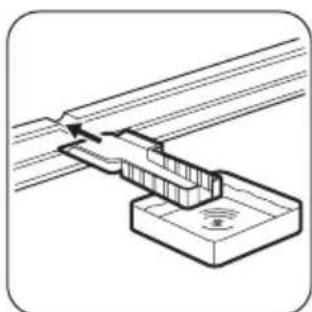

open en steek de kunststof schraper in de juiste uitspa- ring in de on- derzijde, en plaats een op- vangbak om dooiwater op te vangen. Om het ontdooiproces te versnellen, plaatst u een pan warm water in het diep- vriesvak. Verwijder verder ijsresten die losbre- ken voordat het ontdooien is voltooid.

4. Nadat het ontdooien is voltooid, droogt u

de binnenkast van de vriezer grondig en bewaart u de schraper voor later gebruik.

www.zanussi.com5. Schakel het apparaat in.

6. Plaats na twee of drie uur het eerder ver-

wijderde voedsel terug in het diepvriesvak. Waarschuwing! Gebruik nooit scherpe metalen gereedschappen om vorst weg te schrapen van de verdamper, omdat u deze kunt beschadigen. Gebruik geen mechanisch apparaat of ander hulpmiddel dan aanbevolen door de fabrikant om het dooiproces te versnellen. Een temperatuurtoename van de diepvrieslevensmiddelen kan tijdens het ontdooien de gegarandeerde bewaartemperatuur verkorten. Periodes dat het apparaat niet gebruikt wordt Als het apparaat gedurende lange tijd niet ge- bruikt wordt, neem dan de volgende voor- zorgsmaatregelen:

• trek de stekker uit het stopcontact

• verwijder al het voedsel,

• Ontdooi het apparaat (indien nodig) en toe- behoren en maak alles schoon

• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voor- komen. Als uw apparaat aan blijft staan, vraag dan ie- mand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel be- derft, als de stroom uitvalt. Problemen oplossen Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon. Belangrijk! Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit). Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Het lampje brandt niet. Het apparaat is uitgeschakeld. Schakel het apparaat in. De stekker zit niet goed in het stopcontact. Steek de stekker goed in het stop- contact. Het apparaat krijgt geen stroom. Er staat geen spanning op het stop- contact. Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwalifi- ceerd elektricien. Het lampje werkt niet. Het lampje staat in stand-by. Sluit en open de deur. Het lampje is stuk. Zie 'Het lampje vervangen'. De compressor werkt con- tinu. De temperatuur is niet goed inge- steld. Stel een hogere temperatuur in. De deur is niet goed gesloten. Zie 'De deur sluiten'. De deur is te vaak open gedaan. Laat de deur niet langer open staan dan noodzakelijk.

www.zanussi.comProbleem Mogelijke oorzaak Oplossing De temperatuur van het product is te hoog. Laat het product afkoelen tot kamer- temperatuur voordat u het opbergt. De kamertemperatuur is te hoog. Verlaag de kamertemperatuur. Er loopt water over de achterkant van de koel- kast. Tijdens het automatische ontdooi- proces ontdooit de rijp tegen de achterwand. Dit is normaal. Er loopt water in de koel- kast. De waterafvoer is verstopt. Maak de waterafvoer schoon. Producten verhinderen het water om in de wateropvangbak te lopen. Zorg ervoor dat de producten de achterwand niet raken. Er loopt water over de vloer. De dooiwaterafvoer loopt niet in de verdamperbak boven de compres- sor. Maak de dooiwaterafvoer vast op de verdamperbak. De temperatuur in het ap- paraat is te laag. De thermostaatknop is niet goed ingesteld. Stel een hogere temperatuur in. De temperatuur in het ap- paraat is te hoog. De thermostaatknop is niet goed ingesteld. Stel een lagere temperatuur in. Het lampje vervangen Let op! Trek de stekker uit het stopcontact. Verwijder de schroef van de afdekking van het lampje. Verwijder de afdek- king van het lampje (raadpleeg de af- beelding). Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen dat speciaal bedoeld is voor huishoudelijke apparaten (het maxi- mumvermogen is ver- meld op de afdekking van het lampje). Plaats de afdekking van het lampje terug. Draai de schroef van de afdekking van het lampje vast. Steek de stekker in het stopcontact. Open de deur. Con- troleer of het lampje gaat branden.

2. Stel de deur, indien nodig, af. Raadpleeg

dichtingen. Neem contact met de service- afdeling. Technische gegevens Afmetingen van de uitsparing Hoogte 1780 mm Breedte 560 mm Diepte 550 mm Tijdsduur 24 h Spanning 230-240 V Frequentie 50 Hz De technische gegevens staan op het typepla- tje aan de linker binnenkant in het apparaat en op het energielabel. Montage Let op! Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren. Opstelling Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplaatje van het apparaat: Klimaat- klasse Omgevingstemperatuur SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C Aansluiting op het elektriciteitsnet Zorg er vóór het aansluiten voor dat het volta- ge en de frequentie op het typeplaatje over- eenkomen met de stroomtoevoer in uw huis. Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in over- eenstemming met de geldende regels, raad- pleeg hiervoor een gekwalificeerd elektricien De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoor- schriften niet opgevolgd worden. Dit apparaat voldoet aan de EU-richtlijnen. Omkeerbaarheid van de deur De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

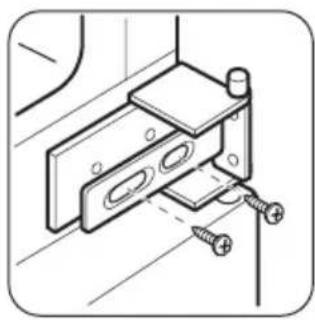

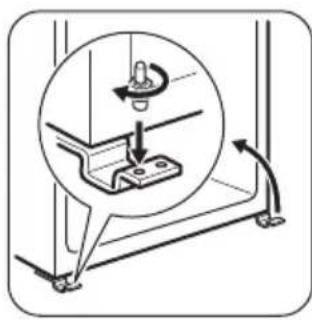

• Verwijder de bo- venste pen en de bovenste deur.

• Draai het middelste scharnier los.

• Verwijder de onder- ste deur.

• Maak de onderste pen los. Aan de tegenoverlig- gende kant:

• Zet het middelste scharnier vast.

• Monteer de boven- ste deur.

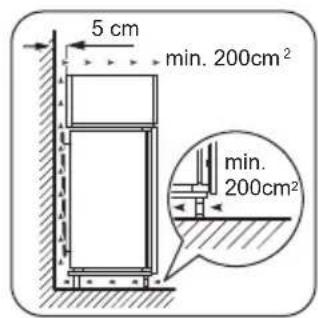

• Zet de afstandhou- der en de bovenste pen vast. Ventilatievereisten De luchtstroom ach- ter het apparaat moet voldoende zijn. 5 cm min. 200cm

Het apparaat installeren Let op! Zorg ervoor dat het aansluitsnoer vrij kan bewegen. Ga als volgt te werk:

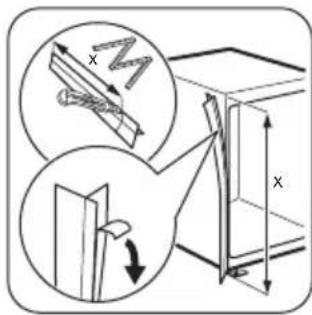

Knip indien nodig de zelfklevende afdicht- strip op maat en be- vestig het op het ap- paraat zoals aangege- ven op de afbeelding.

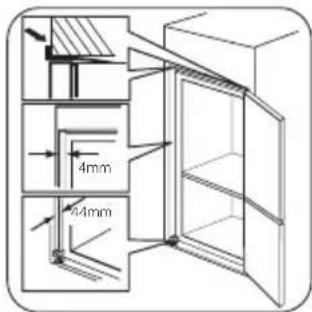

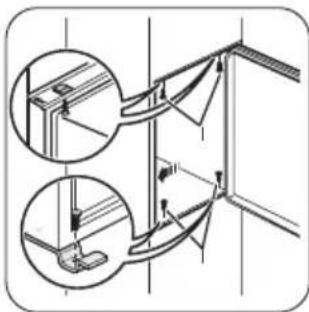

Installeer het apparaat in de nis. Duw het apparaat in de richting van de pij- len (1) totdat de af- dekking van de ope- ning tegen het keu- kenmeubel aankomt. Duw het apparaat in de richting van de pij- len (2) tegen de kast aan de andere kant van het scharnier. 44mm 4mm Stel het apparaat in de nis af. Zorg ervoor dat de af- stand tussen het ap- paraat en de voorste rand van de kast 44 mm is. De afdekking voor het onderste scharnier (in de zak met accessoi- res) zorgt ervoor dat de afstand tussen het apparaat en het keu- kenmeubel correct is. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast aanwezig is. Open de deur. Zet de afdekking van het on- derste scharnier op de juiste plek.

Bevestig het apparaat met 4 schroeven in de nis.

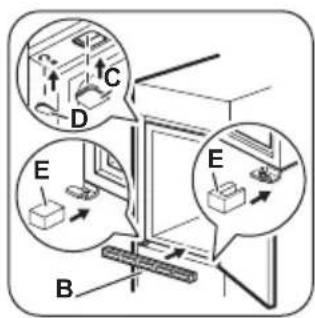

www.zanussi.comVerwijder het juiste onderdeel van de scharnierafdekking (E). Verwijder onder- deel DX bij een schar- nier aan de rechter- kant of SX bij een scharnier aan de lin- kerkant.

Bevestig de afdekkin- gen (C, D) aan de uit- steeksels en de gaten van de scharnieren. Installeer het ventila- tierooster (B). Bevestig de scharnie- rafdekkingen (E) op het scharnier.

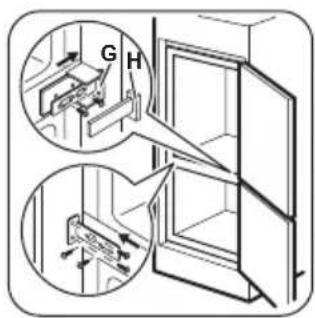

Bevestig het apparaat tegen de zijkant van het keukenmeubel

ven van onder- deel (G) los en plaats onderdeel (G) tegen het keukenmeubel

ven van het on- derdeel (G) weer vast

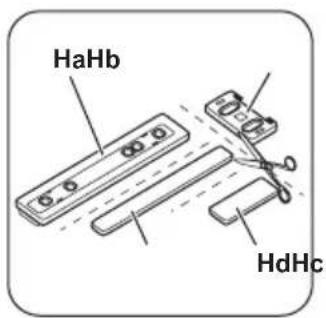

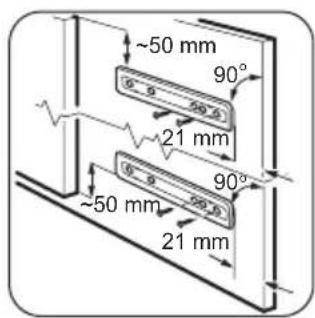

derdeel (H) aan het onderdeel (G) Ha Hb HdHc Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los. 21 mm 21 mm ~50 mm ~50 mm

Monteer onderdeel (Ha) aan de binnen- kant van het keuken- meubel.

Duw onderdeel (Hc) op onderdeel (Ha).

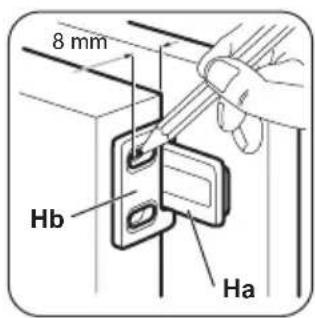

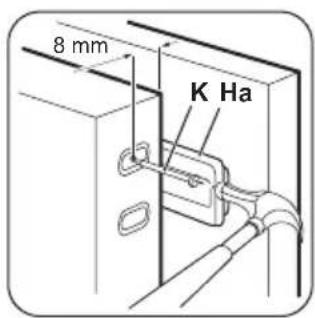

8 mm Zet de deur van het apparaat en de deur van het keukenmeubel open in een hoek van 90°. Plaats het kleine vier- kantje (Hb) in de ge- leider (Ha). Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en mar- keer de gaten.

Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastge- maakt (K).

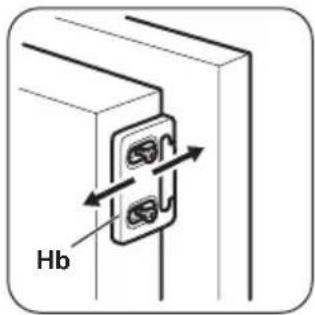

www.zanussi.comHb Plaats het kleine vier- kantje op de geleider terug en bevestig het met de bijgeleverde schroeven. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van on- derdeel Hb.

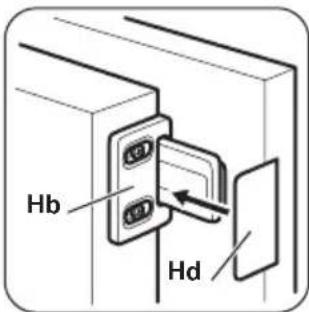

Druk onderdeel (Hd) op onderdeel (Hb). Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald,

• de magnetische afdichtstrip goed bevestigd is aan de kast. Belangrijk! Als de omgevingstemperatuur laag is (bijv. in de winter), kan de omvang van de pakking kleiner worden. De omvang van de pakking neemt toe als de omgevingstemperatuur toeneemt. Het milieu Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
