| Type de produit | Poêle à bois (cheminée) |
| Marque | La Nordica |
| Modèle | Asia BII |
| Catégorie | Chauffage |
| Combustible | Bûches de bois (humidité < 20 %) |
| Puissance nominale | 6 kW |
| Rendement | 81,3 % |
| Consommation horaire | 1,7 kg/h |
| Poids | 159 kg |
| Dimensions (H x L x P) | 438 x 930 x 470 mm |
| Diamètre sortie fumées | 120 mm |
| Dimensions foyer (L x H x P) | 270 x 328 x 315 mm |
| Type de grille | Grille plate pivotante |
| Volume chauffable max | 172 m³ (selon isolation) |
| Distance sécurité (devant) | 100 cm (réductible à 40 cm avec protection) |
| Distance sécurité (côtés) | Respecter les distances sur l'étiquette |
| Norme | EN 13240 |
| Matériaux | Fonte, acier, céramique |
| Nettoyage cendres | Tiroir amovible |
| Nettoyage vitre | Avec papier journal humide et cendre |
| Entretien annuel | Nettoyage conduit fumée par un ramoneur |
| Allumage | À basses émissions conseillé |
| Dépression cheminée requise | 12 Pa (1,2 mm H2O) |
| Température des gaz | 232 °C |
| CO mesuré | 0,06 % |
FOIRE AUX QUESTIONS - Asia BII La Nordica
Questions des utilisateurs sur Asia BII La Nordica
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice Asia BII - La Nordica et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Asia BII de la marque La Nordica.
MODE D'EMPLOI Asia BII La Nordica
Selon les normes de sécurité sur les apparciels l'acheteur
et le commercant sont contraints de s'informer sur le fonctionnement correct sur la base des instructions d'emploi.
Objet: Absence d'amiente et de cadmium
Nous déclarons que tous nos appareils sont assemblés avec des matériaux ne comptant pas de parties en amiente ou ses dérivés et que dans le matériel d'apport utilisé pour les soudures le cadmium n'est pas present ni utilisé sous aucune forme que ce soit, comme il est prévu par la norme de reference.
Nous déclarons que tous nos produits, les matériaux destinés à entrer en contact avec les alimentents sont indiqués pour l'usage des alimentents, conformément au Reglement CE cité à l'objet.
IT-INDICE
- DATI TECHNICI 6
- AVERTENZE GENERALI 6
- NORME PER L'INSTALLAZIONE 6
- SICUREZZA ANTINCENDIO 7
4.1. PRONTO INTERVENTO 7 - DESCRIZIONE TECHNICA 7
- CANNA FUMARIA. 8
6.1.COMIGNOLO 8
6.2. COLLEGAMENTO AL CAMINO. 9
6.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO 9 - AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE 9
- COMBUSTIBILI AMMESSI / NON AMMESSI 10
- ACCENSIONE 10
9.1. ACCENSIONE a BASSE EMISSIONI 11 - FUNZIONAMENTO NORMALE 11
10.1.USO DEL FORNO (dove presente) 12
10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 12 - FERMO ESTIVO 12
- MANUTENZIONE E CURA 12
12.1.LE MAIOLICHE 12
12.2 PRODOTTI IN PIELTA OLLARE 12
12.3.PRODOTTI VERNICIATI 12
12.4.PRODOTTIMSLALTATI 12
12.5. COMPONENTICROMATI 12
12.6.PULIZIA VETRO 13
12.7.PULIZIA CASSETTO CENERE 13
12.8.PULIZIA CANNA FUMARIA 13 - DETERMINAZIONE DELLA POTENZA TERMICA 13
- DIMENSIONI 42
EN - CONTENTS
- TECHNICAL DATA 14
- GENERAL PRECAUTIONS 14
- INSTALLATION REGULATIONS 14
- FIRE SAFETY 15
4.1. IN A EMERGENCY 15 - TECHNICAL DESCRIPTION 15
- FLUE 16
6.1. CHIMNEY POT 16
6.2. CONNECTION TO THE CHIMNEY 17
6.3. CONNECTING A FIREPLACE OR OPEN HEARTH TO THE FLUE 17 - AIR FLOW IN THE PLACE OF INSTALLATION DURING COMBUSTION 17
- ALLOWED/NOT ALLOWED FUELS 18
- LIGHTING 18
9.1. LOW EMISSION fire lighting 19 - NORMAL OPERATION 19
10.1. USE OF THE OVEN (If present) 20
10.2. OPERATION IN TRANSITION PERIODS 20 - SUMMER STOP 20
- MAINTENANCE AND CARE 20
12.1. MAJOLICAS 20
12.2.PRODUCTS MADE OF NATURAL STONE 20
12.3.VARNISHEDPRODUCTS 20
12.4.ENAMELLEDPRODUCTS 20
12.5.CHROMIUM-COMPONENTS 20
12.6.GLASS CLEANING 21
12.7.CLEANING OUT THE ASHES 21
12.8.CLEANING THE FLUE 21 - CALCULATION OF THE THERMAL POWER 21
- DIMENSIONS SHEETS 42

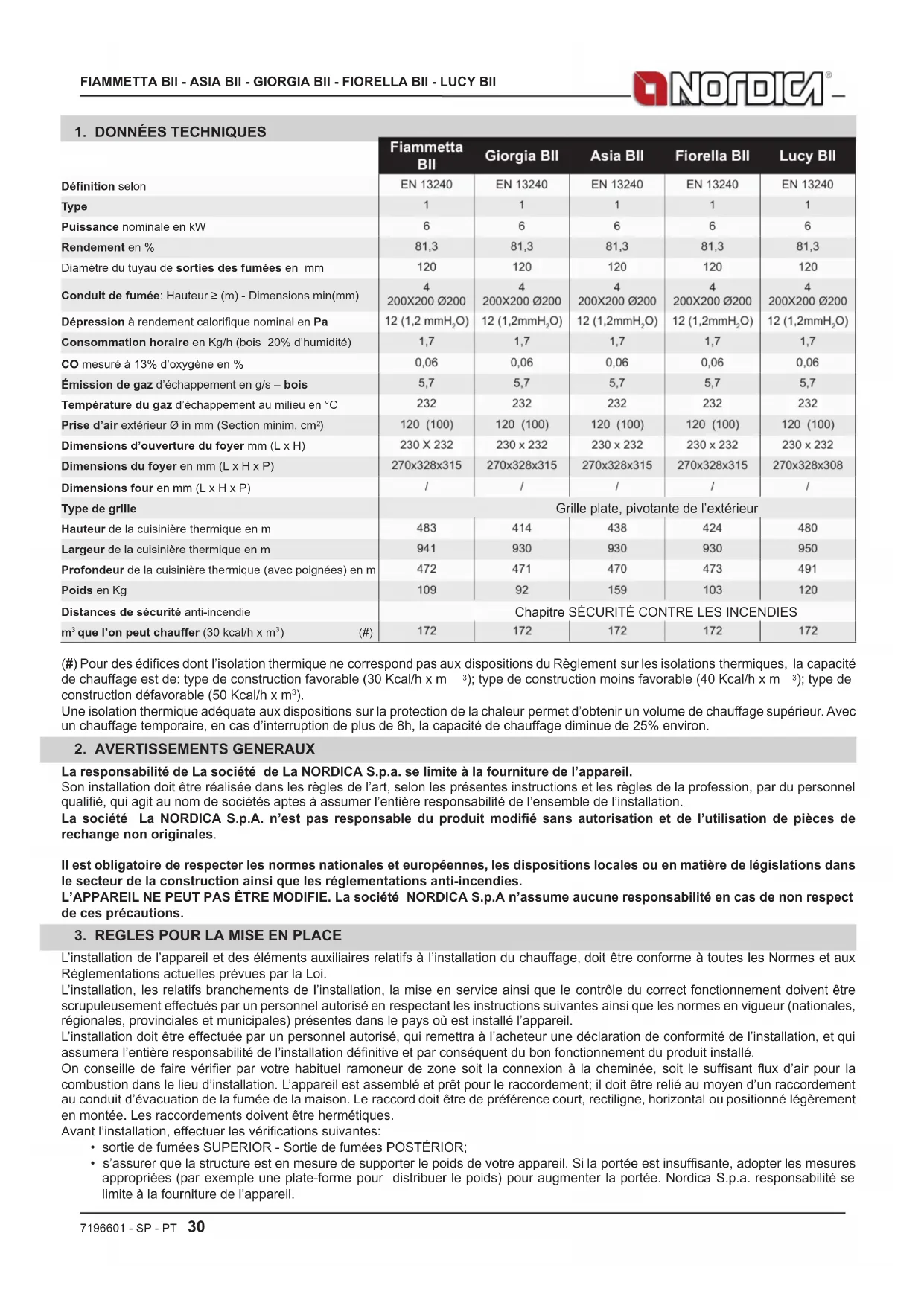

| Définition selon | Fiammetta BII | Giorgia BII | Asia BII | Fiorella BII | Lucy BII |
| EN 13240 | EN 13240 | EN 13240 | EN 13240 | EN 13240 | |
| Type | 1 | 1 | 1 | 1 | 1 |
| Puisance nominale en kW | 6 | 6 | 6 | 6 | 6 |
| Rendement en % | 81,3 | 81,3 | 81,3 | 81,3 | 81,3 |
| Diamètre du tuyau de sorties des fumées en mm | 120 | 120 | 120 | 120 | 120 |
| Conduit de fumée: Hauteur ≥ (m) - Dimensions min(mm) | 4200X200 Ø200 | 4200X200 Ø200 | 4200X200 Ø200 | 4200X200 Ø200 | 4200X200 Ø200 |
| Dépression à rendement calorifique nominal en Pa | 12 (1,2 mmH2O) | 12 (1,2mmH2O) | 12 (1,2mmH2O) | 12 (1,2mmH2O) | 12 (1,2mmH2O) |
| Consommation hora en Kg/h (bois 20% d'humidité) | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| CO mesuré à 13% d'oxygène en % | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 |
| Émission de gaz d'échévement en g/s - bois | 5,7 | 5,7 | 5,7 | 5,7 | 5,7 |
| Température du gaz d'échévement au milieu en °C | 232 | 232 | 232 | 232 | 232 |
| Prise d'air extérieur Ø in mm (Section minim. cm2) | 120 (100) | 120 (100) | 120 (100) | 120 (100) | 120 (100) |
| Dimensions d'ouverture du foyer mm (L x H) | 230 X 232 | 230 x 232 | 230 x 232 | 230 x 232 | 230 x 232 |
| Dimensions du foyer en mm (L x H x P) | 270x328x315 | 270x328x315 | 270x328x315 | 270x328x315 | 270x328x308 |
| Dimensions four en mm (L x H x P) | / | / | / | / | / |
| Type de grille | Grille plate, pivotante de l'extérieur | ||||
| Hauteur de la cusinière thermique en m | 483 | 414 | 438 | 424 | 480 |
| Largeur de la cusinière thermique en m | 941 | 930 | 930 | 930 | 950 |
| Profonteur de la cusinière thermique (avec poignées) en m | 472 | 471 | 470 | 473 | 491 |
| Poids en Kg | 109 | 92 | 159 | 103 | 120 |
| Distances de sécurité anti-incendie | Chapitre SÉCURITÉ CONTRE LES INCENDIES | ||||
| m3 que l'on peut chauffer (30 kcal/h x m3) (#) | 172 | 172 | 172 | 172 | 172 |
(#) Pour des édices dont l'isoation thermique ne correspond pas aux dispositions du Règlement sur les isolations thermiques, la capacité de chauffage est de: type de construction favorable (30 Kcal/h x m 3); type de construction moins favorable (40 Kcal/h x m 3); type de construction défavorable (50 Kcal/h x m 3).
Une isolation thermique adequate aux dispositions sur la protection de la chaleur permit d'obtenir un volume de chauffage supérieur. Avec unchauffage temporaire, en cas d'interruption de plus de 8h, la capacité de chauffage diminue de 25% environ.
2. AVERTISSEMENTS GENERAUX
La responsabilité de La société de La NORDICA S.p.a. se limite à la fourniture de l'appareil.
Son installation doit être réalisée dans les règles de l'art, selon les prsentes instructions et les règles de la profession, par du personnel qualifié, qui agit au nom de sociétés aptes à assumer l'entière responsabilité de l'ensemble de l'installation.
La société La NORDICA S.p.A. n'est pas responsable du produit modifie sans autorisation et de l'utilisation de pieces de rechange non originales.
Il est obligatoire de respecter les normes nationales et européennes, les dispositions locales ou en matière de legislations dans le secteur de la construction ainsi que les réglementations anti-incendies.
L'APPAREIL NE PEUT PAS ETRE MODIFIE. La société NORDICA S.p.A n'assume aucune responsabilité en cas de non respect de ces précautions.
3. REGLES POUR LA MISE EN PLACE
L'installation de l'appareil et des éléments auxiliaires relatifs à l'installation du chauffage, doit être conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi.
L'installation, les relatifs branchements de l'installation, la mise en service ainsi que le contrôle du correct fonctionnement doit etre scrupuleusement effectués par un personnel autorisé en respectant les instructions suivantes ainsi que les normes en vigueur (nationales, regionales, provinciales et municipales) presents dans le pays ou est installé l'appareil.
L'installation doit être effectuee par un personnel autorise, qui remettra a l'acheteur une déclaration de conformite de l'installation, et qui assume l'entiere responsabilité de l'installation définitive et par conséquent du bon fonctionnement du produit installé.
On conseille de faire verifier par voire habituel ramoneur de zone soit la connexion a la cheminee, soit le suffisant flux d'air pour la combustion dans le lieu d'installation. L'appareil est assemblé et pret pour le raccordement; il doit etre relié au moyen d'un raccordement au conduit d'évacuation de la fumée de la maison. Le raccord doit etre de préference court, rectiligne, horizontal ou positionné légerement en montée. Les raccordements doivent etre hermetiques.
Avant l'installation, effectuer les vérifications suivantes:
-
sortie de fumées SUPERIOR - Sortie de fumées POSTÉRIOR;
-
s'assurer que la structure est en mesure de supporter le poids de votre apparéil. Si la portée est insuffisante, adopter les mesures appropriées (par exemple une plate-forme pour distribuer le poids) pour augmenter la portée. Nordica S.p.a. responsabilité se limite à la fourniture de l' apparéil.
S assurer que le sol puisse supporter le poids de l'appareil et proceder a son isolation dans le cas ou il serait construit en materiel inflammable (DIMENSIONS SELON LA LEGISLATION REGIONALE).
Sassurer que la pioc ou sera installe lappareil soit suffisamment ventilée, a ce propos, il est fondamental de faire attention aux fenêtes et aux portes à fermeture etanche (joints d'etanchete).
- Éviter d'installer l'appareil dans des locaux où se trouvent des conduits de ventilation collective, des hottes avec ou sans extracteur, des-appareils à gaz type B, des pompes de chaleur ou des appareils dont le fonctionnement simultané pourrait provoquer la dépression du local (réf. Norme UNI 10683).
Sassurer que le tuyau d'evacuation de la fumee et les conduits auxquels sera raccorded l'appareil soient adequats pour le fonctionnement de cet apparéil, il n'est pas permis de raccorder plusieurs apparéils à la même cheminée.
Le diametre d'ouverture pour la connexion à la cheminée doit correspondre au moins avec le diamètre du tuyau de la fumée. L'ouverture devrait ettre dotee d'une connexion murale pour introduire le tuyau d'echappement et d'une rosace.
L installation doit etre faite pour permetre le nettoyage et l'entretien du produit et du conduit des fumees.
La société La NORDICA S.p.A. décline toute responsabilité pour les dommages aux choses et/ou personnes provoqués par la mise en place. En outre elle n'est pas responsable du produit modifié sans son autorisation et même pas de l'utilisation de pièces de rechange non originales.
Le ramoneur habituel de votre zone doit être informé de la mise en place de la cusinière thermique pour qu'il puisse en contrôler la juste connexion au conduit de fumée et le degré d'efficacité de ce dernier.
4. SÉCURITÉ CONTRÉ LES INCENDIES
En installant le produit, il faut respecter les mesures de sécurité suivantes:

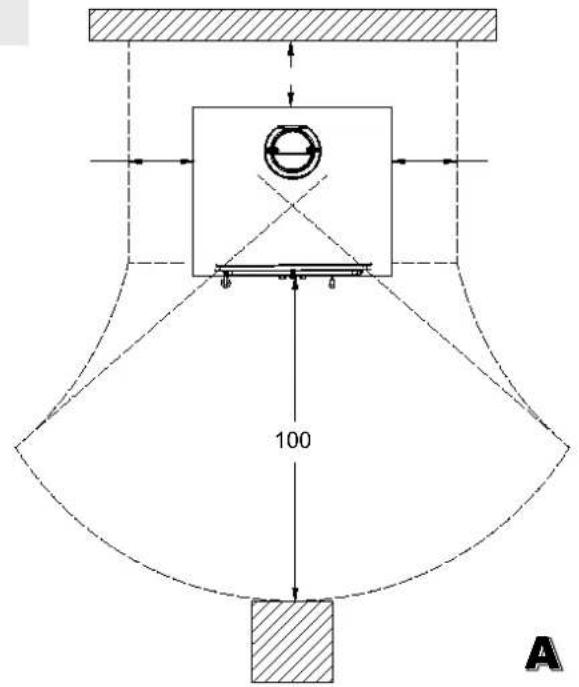

a) Pour assurer une isolation thermique suffisant, respecter la distance minimale de sécurité entre le poèle et les éléments de construction et objets inflammables et sensibles à la chaleur (meubles, revêtements en bois, tissus, etc.) (voir Figure 4 page 40 - A). Toutes les distances minimales de sécurité sont indiquées sur l'étiquette du produit et il NE FAUT PAS aller au-dessous des valeurs indiquées.
b) Devant la porte du foyer, dans la zone de radiation de cette dernière, il ne doit y avoir aucun objet ou matériel de construction inflammable et sensible à la chaleur à moins de 100 cm de distance. Cette distance peut être réduite à 40 cm si l'on installe une protection, rétro ventilée et résistance à la chaleur devant toute la composante à protéger.
c) Si le produit est installé sur un sol de matériel inflammable, il faut pouvoir une base ignifuge. Les sols composés par matériaux inflammables, comme moquette, parquet ou liège etc., doivent être couverts par une couche de matériel non inflammable, par exemple céramique, pierre, vitre ou acier etc.. (dimensions selon les règlements régionales). La plaque de sol doit dépasser de face d'au moins 50 cm et l'atéralément d'au moins 30 cm l'ouverture de la porte de replissage (Figure 4 page 40 - B).
d) Au-dessus du produit, il ne doit y avoir aucun composant inflammable (ex. meubles - éléments suspendus).
Le produit doit fonctionner exclusivement quand le tiroir a cendres est inséré. Les résidus solides de la combustion (cendres) doivent être recueillis dans un conteneur hermétique et résistant au feu. Le produit ne doit jamais être allumée en présence d'émissions de gaz ou de vapeurs (par exemple colle pour linoléum, essence etc.). Ne pas déposer de matérielux inflammables prés du produit.
Durant la combustion l'énergie thermique qui se dégage compte un rechauffement net des surfaces, portes, poignées, commandes, vitres et tuyau des fumées et eventulement de la partie antérieure de l'appareil. Éviter le contact avec ces éléments et porter toujours des vêtements de protection adéquats ou des outils accessoires (gants résistants à la chaleur, dispositifs de commande).
Faire en sorte que les enfants soient conscients de ces dangers et quils ne s'approchent pas de l'appareil en marche.
L'utilisation d'un combustible errone ou trop humide, a cause des depots (creosote) du conduit de fumee, pourrait provoquer un incendie.
4.1. INTERVENTION RAPIDE
En cas d'incendie dans la connexion ou dans le conduit de fumée:
a) Fermer la porte de replissage et du tiroir à cendres.
b) Fermer les clapets de l'air comburant
c) Éteindre à l'aide d'extincteurs à anhydride carbonique (CO₂, poussières)
d) Demander l'intervention immédiate des Sapeurs Pompiers
NE PAS ETEINDRE LE FEU AVEC DES JETS D'EAU.
Quand le conduit de fumee cesse de bruler, le faire contrcler par un specialiste pour localiser d'eventuelles fissures ou points permeables.
5. DESCRIPTION TECHNIQUE
Les poëles à bois de La Nordica permettent deCHAuffer des espaces de logement pendant certaines périodes. Co me combustible,ils utilise des buches de bois. L'appareil est un appeareil a alimentation intermittente.
Le poèle cheminée est fabriqué en tôle d'acier zingué, fonte émaillee et, selon les versions, en ceramique thermoradiante ou plaques de stéatite. Le foyer est entiement revetu de plaques individuelles de fonte, la partie arriere est amovible. Grace aux trous calibrés qui se trouvent sur cette plaque, il est garanti une arrivé d'air préchauffee à l'intérieur du foyer. On obtient dans cette façon une postcombustion, qui augmente le rendement en réduisant les émissions des gas. A l'intérieur du foyer se trouve une grille pivotante amovible. Sous la grille il y a un tiroir amovible pour les cendres avec porte de fermeture (voir Figure 8 page 41 B).
Le foyer est equipped d'une portepanoramique avec vitreceramique (resistante jusqu'a 700^) ,ce qui permect une vue fascinante sur les flammes.De plus ceci permet egalement d'eviter tout echappement d'tincelles et de fumee.
Le chauffage du milieu ambient se fait :
- Par convection (environ 70%): Le passage de l'air à travers le double manteau du poèle libre de la chaleur dans le milieu ambient.
- Par rayonnement (environ 30%): la chaleur est rayonnée dans le milieu ambiant à travers la vitre panoramaque et les superficies externes chaudes du poèle. (Voir le chapitre DÉTERMINATION DE LA PUISSANCE THERMIQUE).
Le poèle est équipé avec registres d'air primaire et secondaire, avec les quels on règle l'air de combustion:
1A - Régulateur air PRIMAIRE Figure 6 page 41
Le registre d'air inférieur regle le passage d'air primaire dans le bas du poele à travers le bac a cendres et la grille en direction du combustible. L'air primaire est nécessaire pour le processus de combustion. Le bac a cendres doit être régulierement vidé de façon à ce que les cendres ne puissant géné r'arrivée de l'air primaire pour la combustion. Le feu est également maintainu en vie par le biais de l'air primaire.
Le registre d'air primaire ne doit etre ouvert qu'un petit peu durant la combustion de bois, pour eviter que le bois ne brule rapidement, ce qui pourrait entrainer une surchauffe du poele. L'arrivee d'air primaire est impereative pour la combustion de charbon (voir chapitre FONCTIONNEMENT NORMAL).
2A - Régulateur air SECONDAIRE Figure 6 page 41
Dans la partie supérieure de la porte foyer il y a le régulateur de l'air secondaire. Il doit être ouvert (donc complètement à droite), en particulier pour la combustion du bois. (voir Chap. FONCTIONNEMENT NORMAL).
Ce régulateur permet de régler le fonctionnement du poèle. En le laissant légèrement ouvert, selon le tirage de la cheminée, il est possible de maintainir la vitre propre.
Le réglage des registres, nécessaire pour obtenir la performance calorifique nominale est le suivant:
| Consommation horaire en Kg/h | Air PRIMAIRE Air SECONDAIRE Air TERTIAIRE | |
| FIAMMETTA BII 1,7 FERMÉE OUVERTE PRÉ CALIBRE | ||
| GIORGIA BII 1,7 FERMÉE OUVERTE PRÉ CALIBRE | ||
| ASIA BII 1,7 FERMÉE OUVERTE PRÉ CALIBRE | ||
| FIORELLA BII 1,7 FERMÉE OUVERTE PRÉ CALIBRE | ||
| LUCY BII 1,7 FERMÉE OUVERTE PRÉ CALIBRE |
6. CONDUIT DE LA CHEMINÉE
Conditions fondamentales pour un bon fonctionnement de l'appareil:
- la section interne doit être circulaire de préférence;
- être thermiquement isolée imperméable et construite avec des matériaux aptes à résister à la chaleur, aux produits de la combustion et aux évientuelles vapeurs de la condensation;
ne pas compter d'etranglements et posseder un développement vertical avec des deviations ne depassant pas 45^ - si elle est deja utilisée, elle doit être propre;
- respects les données techniques de la notice d'emploi;
Si les conduits de fumée sont à section carrée ou Rectangulaire, les angles internes doivent être arrondis avec un rayon non inférieur à 20 mm. Pour la section rectangulaire le rapport max. entre les côtes doit être ≤ 1,5.
Une section trop petite provoque une diminution du tirage On conseille une hauteur minimale de 4 m.
Le fibrociment, l'acier galvanise, et les surfaces internes rugueuses et poreuses sont interdits car ils promottent le bon fonctionnement de l'appareil. Sur la Figure 1 page 38 on a reporte certains exemples de solutions.
La section minimale doit etre de 4 dm (par exemple 20× 20 cm) pour les appareils dont le diametre du conduit est inférieur a 200mm, ou 6,25 dm² (par exemple 25x25cm) pour les appareils dont le diametre est supieur a 200 mm.
Le tirage creé par le conduit de fumée doit être suffisant mais non pas excessif.
Une section du conduit de fumée trop importante peut presenter un volume trop grand à chauffer et, par conséquent, provoquer des difficultés de fonctionnement de l'appareil; pour éviter cela, le tuber sur toute sa longueur. Une section trop petite provoque une diminution du tirage.
Le conduit de fumée doit être distancé de façon appropriée des matériaux inflammables ou des combustibles au moyen d'une isolation adequate ou d'un matelas d'air.
Il n'est pas permis de faire transiter à l'intérieur de la cheminée des tuyauteries d'installations ou de canaux d'amnée d'air. Il est en outre INTERDIT de pratiquer des ouvertures mobiles ou fixes sur la cheminée, pour connecter des appareils différents et supplémentaires (chapitre ConnEXION AU CONDUIT DE FUMEE D'UNE CHEMINÉE OU D'UN FOYER OUVERT).
6.1. POSITION DU POT DE LA CHEMINEE
Le tirage du conduit de fumée dépend également de la justesse du pot de la cheminée.
ll t f i t e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
Le pot de la cheminée, qui doit toujours dépasser le faîte du toit, devra garantir l'échéppement même en cas de vent (Figure 3 page 39). Le pot de la cheminée doit correspondre aux conditions requises suivantes:
- Avoir une section interne équivalente à celle de la cheminée.
- Avoir une section utile de sortie deux fois celle interne du conduit de fumée.
- Étre construit de façon à empêcher la pénétration de pluie, neige et de n'importe quel corps étranger dans le conduit de fumée.
- Étrefacile àverifier, pour les éventuelles opérations d'entretien et de nettoyage.
6.2. CONNEXION AVEC LA CHEMINEE
Les appareils avec la fermetre automatique(type 1) de la porte doivent obligatoirement fonctionner, pour des raisons de sureté, avec la porte du foyer ouverte (exception faite pour la phase de remplissage du combustible ou l'eventuelle élimination des cendres).
Les appleils dont les portes n'ont pas de fermeture automatique (type 2) doivent etre connectees a un propre conduit de chemine. Le fonctionnement avec la porte ouverte est autorise uniquement sur surveillance.
Le tube de raccordement au conduit de la cheminée doit etre le plus court possible, rectiligne, hermetique et conforme aux normes en vigueur.
Le raccordement doit etre effectue avec des tubes stables et robustes, conforme a toutes les Normes et aux Reglementations actuelles prevues par la Loi, et d'etre fixe hermetiquement au conduit de la cheminee. Le diametre interne du tube de raccordement doit correspondre au diametre externe du manchon d'évacuation de la fumee du poele (DIN 1298).
ATTENTION: en ce qui concerne la réalisation du branchement au conduit des fumées et les matériaux inflammables il faut se conformer à la Norme UNI10683. Le conduit de fumée doit être distancé des matérielles inflammables ou combustibles à travers une appropriée isolation or une interstice d'air.
La dépression à la cheminée (TIRAGE) doit être d'au moins 12 Pa Pascal (=1.2 mm de colonne d'eau). Le mesure doit toujours être fait quand l'appareil est chaud (rendu calorifique nominal). Quand la dépression dépasse 17 Pascal il faut la réduire en installant un régulateur de tirage supplémentaire (vanne papillon) sur le tuyau d'échéppement ou dans la cheminée selon les normatives en vigueur.
Pour un bon fonctionnement de l'appareil il est important d'introduire assez d'air pour la combustion dans le lieu d'installation (voir le paragraphe 7).
6.3. CONNEXION AU CONDUIT DE FUMEE D'UNE CHEMINEE OU D'UN FOYER OUVERT
Le canal des fumées est une partie de tuyau qui connecte le produit au conduit de fumée, dans cette connexion respecte ces principes simples mais fondamentaux:
- pour aucune raison que ce soit on devra utiliser un conduit de fumée ayant un diamètre inférieur à celui du manchon de sortie dont est doté le produit;
- chaque mètre de parcours horizontal du canal de fumée provoque une perte sensible de charge qui devra être évientuelle compensée par un exhaussement du conduit de fumée;
- la partie horizontally ne devra jamais dépasser en tout cas 2 m (UNI 10683);
- chaque courbe du canal des fumées réduit sensiblement le tirage du conduit de fumée qui devra être eventuellement compensé en en l'exhaussant de façon ajusté;
- le Reglement UNI 10683-2005 - ITALIE prévoit que les courbes ou les variations de direction ne doivent enaucun cas etre superieures à 2 y compris l'introduction dans le conduit de fumee.
Si I'on veut utilise le conduit de fumee d'une cheminée ou d'un foyer ouvert, il faudra fermer hermetiquement le hotte sous le point d'entree du canal de fumee pos. A Figure 5 page 40.
Si, ensuite le conduit de fumee est trop grand (ex. 30x40 cm ou 40x50) il faut le tuber avec un tuyau en acier d'au moins 200 mm de diametre, pos. B, en ayant soin de bien fermer l'espace restant entre le tuyau et le conduit de fumee immediatement sous le pot de la cheminée pos. C.
7. AMENEE D'AIR DANS LE LIEU DE LA MISE EN PLACE DURANT LA COMBUSTION
Vu que les cusinières thermiques prennt leur air de combustion de la piece d'installation, il est OBLIGATOIRE qu'il existe une quantité suffisante d'air dans ce lieu. En cas de fenêtre et portes étanches (ex. Maisons construites avec le critère de l'épargne énergétique) il est possible que l'entrée d'air frais ne soit plus garantie et ceci compromèt le tirage de l'appareil, votre bien-être et votre sécurité.
Il faut donc garantir une alimentation supplémentaire d'air frais au moyen d'une prise d'air extérieur placee pres de l'appareil en posant un conduit pour l'air de combustion portant vers I'extérieur ou dans un local voisin aeré, sauf le local de la chaudiere ou le garage (INTERMIT).
IMPORTANT: Pour un majeur bien-être et une oxygénation correcte du milieu ambient lui-même, l'air de combustion du poèle peut être prélevé directement à l'extérieur. Pour ce faire, le poèle peut être raccordé à la prise d'air externe au moyen d'un raccord (voir Chap. DIMENSIONS at Figure 6 page 41).
Le tube de liaison doit etre lisse avec un diametre de 120 mm,doit avoir une longueur maximum de 4 m et ne pas avoir plus de 3 courbes. Si il est branché directement avec I'extérieur il doit avoir un brise-vent.
L'entree de l'air pour la combustion dans le lieu de I installation ne doit pas etre obstrue durant le fonctionnement de la ciusiniere thermique. Il est absolutement necessaire que dans les endroits ou I'on fait fonctionner les ciusiniere thermiques avec un tirage naturel de la cheminee, qu'il y ait autant d'air qu'il est necessaire pour la combustion, a savoir jusqu'a 20m^3 /heure. La recirculation naturelle de I'air doit etre garantie par quelles ouvertures fixes vers I'extérieur, leurs dimensions doit etre déterminees par les reglements en la matière. Demander des informations aye ramoneur de confiance. Les ouvertures doivent etre protegees par des grilles et ne doivent jamais etre obturées. Une hotte d'extraction (aspirante) installee dans la meme piece ou dans une piece voisine provoque une depression dans le local. Ceci provoque la sortie de gaz brules (fumee dense, oeder); il faut donc garantir une plus grande amenee d'air frais.
La dépression d'une hotte aspirante peut, dans le pire des cas, transformer la hotte de la cheminée en prise d'air extérieur en aspirant les fumées dans le local avec des conséquences très graves pour les personnes.
Les combustibles admis sont souches de bois. On doit utiliser exclusivement souches de bois sec (contenu d'eau max. 20% ). On devrait charger au maximum 2 ou 3 souches de bois. Les pieces de bois devraient avoir une longueur d'environ 20-30 cm et une circonfidence de maximum 30-35 cm. Les petits troncs de bois pressés non résines doivent etre uses avec attention pour eviter surchauffages dangereux pour I'appareil, car ils ont un pouvoir calorifique tres haut.
Le bois utilisé comme combustible doit avoir un contenu d'humidité inférieur au 20% et doit être déposé dans un lieu sec. Le bois humide rende l'allumage plus difficile, car il faut une plus grande quantité d'énergie pour faire evaporer l'eau presente. Le contenu humide a en outre le désavantage que, avec la réduction de la température, l'eau se condense d'abord dans le foyer et donc dans le cheminée, causant ainsi un remarquable dépôt de suie avec suivant possible risque d'accordie de la même.
Le bois frais contient environ 60% d'humidité (H_2O) ,donc il n'est pas convenable pour etre brule. Il faut placer ce bois dans un lieu sec et ventilé (par exemple sous un abri) pour au moins deux ans avant son emploi.
Parmi les autres, on ne peut pas bruler: charbon, decoupes, chets d'ecorce et panneaux, bois humide ou traité avec vernis, materiaux en plastique; dans ce cas échoit la garantie sur l'appareil. Papier et carton doivent être utilisés seulement pour l'allumage.
La combustion de déchets est INTERDITE et endommagerait en outre l'appareil et le tuyau d'évacuation de la fumée, nuisant égalément à la santé et pouvant donner lieu à des réclamations de la part des voisins à cause des mauvaises odeurs.
Le bois n'est pas un combustible de longue durée et par conséquent un chauffage continu du poèle pendant la nuit n'est pas possible.
| Type kg/mc kWh/kg Humidité 20% | |
| Hétre 750 4,0 | |
| Chène 900 4,2 | |
| Orme 640 4,1 | |
| Peuplier 470 4,1 | |
| Mélèze* 660 4,4 | |
| Sapin rouge* 450 4,5 | |
| Pin Silvestre* 550 4,4 | |
* BOIS RÉSINEUX PEU ADAPTÉS POUR UN POÉLÉ
IMPORTANT: En utilisant de façon continue et prolongée du bois aromatisé (eucalyptol, myrte, etc.), on cause rapidement des dégats (clavage) au niveau des éléments en fonte du produit.
9. ALLUMAGE
IMPORTANT: il est inévitable qu'une odeur désagreable se produit au premier allumage (suite au séchage des collants de la cordelette câblée du joint d'étanchéité et des vernis de protection), qui disparaît après une courte période d'utilisation. Il faut donc assurer une bonne ventilation du local. Au premier allumage, nous vous conseillons de charger une quantité réduite de combustible et d'augmenter progressivement le rendement calorifique de l'appareil.
Pour effectuer un premier allumage correct des produits traités avec des vernis pour hautees temperatures, il faut savoir ce qui suit:
les matériaux utilisés pour la fabrication des appareils en question ne sont pas homogènes, en effet des éléments en fonte et en acier coexistent;
la température à laquelle le corps de l'appareil est soumis n'est pas homogène: de secteur à secteur on enregistre des températures qui varient de 300^ à 500^ .
- tout au long de sa durée de vie l'appareil est soumis à des cycles alternés d'allumage et de repos durant la même journee et à des cycles d'utilisation intense ou de repos absolu au cours des saisons;
lappreil neuf, avant de pouvoir se considerer rode devra etre soumis a divers cycles dallumage afin de consentir a tous ses materiaux et a la peinture de completer les differentes sollicitations elastiques;
en particulier au tout début on pourra noter I'émission d'odeurs typiques des métaux soumis à une grande sollicitation thermique et de vernis encore frais. Ce vernis, bien qu'il soit cuit à 250^ pendant quelques heures au cours de sa fabrication, devra dépasser plusieurs fois et pendant une certaine durée la température de 350^ avant de s'incorporer parfaitement aux surfaces métalliques.
Il est donc important de prendre ces petites précautions au cours de l'allumage:
- S'assurer qu'un renouvellement important de l'air soit garanti dans le local ou est installé l'appareil.
- Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d'instructions) et maintainir le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins ouverts que ce qui est indiqué dans le manuel d'instructions.
- Repeter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.
- Ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d'instructions au sujeet de la charge maximale) et si possible, effectuer de longues périodes d'allumage en evitant, au moins au début, des cycles d'allumage-arrêt de courte durée.
- Au cours des premiers allumages, aucun objet ne devrait etre appuye sur l'appareil et tout particulierement sur les superficies laquees. Les surfaces laquees ne doivent pas etre touchees pendant le chauffage.
- Àpès avoir terminé la période de «rodage», vous pourrez utiliser votre apparéil comme le moteur d'une voiture, en évitant de brusques échauffements avec des charges excessives.
Pour allumer le feu, nous conseillons d'utiliser du petit bois et du papier ou bien d'autres moyens vendus dans le commerce. Il est INTERDIT d'utiliser toute substance liquide comme par ex. alcohol, essence, petrole et similaires.
Le réglage pour l'air (primaire et secondaire) doit être ouvert un petit peu au même temps. Quand le bois commence à brûler, on peut charger plus de combustible et contrôler la combustion au moyen de l'air de combustion selon les indications du chap. DESCRIPTION TECHNIQUES.
Pendant cette phase, ne jamais laisser le foyer sans supervision.
Il ne faut jamais surcharger l'appareil (confrontez la fiche technique - quantite max. de combustible a charger / consommation hora)
Trop de combustible et trop d'air pour la combustion peuvent cause surchauffage et donc endommager l'appareil. Les dommages causés par surchauffe ne sont pas couverts par la garantie.
Ne jamais allumer l'appareil quand il y a des gaz combustibles dans la salle
9.1. Allumage à BASSES ÉMISSIONS
La combustion sans fumée est une méthode d'allumage qui permet de réduire notablement les émissions de substances nocives. Le bois brûle progressivement du haut vers le bas, ainsi la combustion et plus lente et mieux contrôle. Les gaz brûlés, en passant à travers les flammes, brûlent presque entière.
Mettre les buches dans le foyer a une certaine distance l'une de I'autre, comme indiquedans la Figure 7 page 41. Disposer les plus grosses en bas et les plus minces en haut, ou a la verticale en cas de foyer et roit et haut. Placer I'allume-feu sur le montage, dispose des bues sur I'allume-feu perpendicularairement au tas de bois.
Mode d'allumage. Ce mode d'allumage remplace le papier ou le carton.
Préparer 4 buches ayant une section transversale de 3cm× 3cm et une longueur de 20 cm Figure 7 page 41. Mettre les quatre buches croises au-dessus du tas de bois, transversalement a celui-ci, avec au milieu l'allume-feu qui peut etre par exemple de la fibre de bois enduite de dire. Une allumette suffit pour allumer le feu. Il est egalament possible d'utiliser des morceaux de bois plus petits: dans ce cas il en faudra un plus grand nombre. Ouvrir la vanne d'évacuation des fumées et le clapet pour l'air comburant.
Après avoir allumé le feu laisser le clapet qui regule l'air pour la combustion dans la position indiquée:
| Combustible Air PRIMAIRE Air SECONDAIRE Air TERTIAIRE | |||
| BOIS FERME 1/2 OUVERT PRÉ CALIBRE | |||
IMPORTANT:
- ne pas ajouter de l'autre bois entre une charge et l'autre;
- ne pas étouffer le feu en fermant les prises d'air;
- un ramonage régulier réduit les émissions de poussières fines.
- Ces indications sont soutenues par ENERGIA Legno SUISSE www.energia-legno.ch
10. FONCTIONNEMENT NORMAL
Après avoir positionné les clapet correctement, introduire la charge de bois horsaire indiqué évitant surcharges qui provoquent effort anormaux et déformations (selon les indications du chap. DESCRIPTION TECHNIQUES). Vous doivent utiliser l'appareil toujours avec la porte fermée, pour éviter des problèmes du au surchauffage (forge effet). La non observance de cette règle fait échoir la garantie.
Les appareils avec fermetre automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (sauf pendant le chargement du combustible ou l'enlevement des cendres).
Les appareils sans fermeture automatique des portes (type 2) doivent etre raccordes a leur propre tuyau d'evacuation de la fumee. Le fonctionnement avec porte ouverte n'est permis que sous surveillance.
IMPORTANT: Pour des raisons de sécurité, la porte du foyer ne peut etre ouverte que pendant le chargement du combustible. Le foyer doit rester fermé pendant le fonctionnement et les périodes pendant lesquelles l'appareil n'est pas utilise
Les régulateurs situés sur la face avant permettant de régler l'émission de chaleur du appareil. Ils doivent être ouverts en fonction du besoin calorifique. La meilleure combustion (avec émissions minimum) s'obtient quand, en chargeant du bois, la plus grande partie de l'air pour la combustion passée à travers le régulateur de l'air secondaire. Il ne faut jamais surcharger l'appareil.
Trop de combustible et une trop grande quantite d'air ne peuvent provoquer la surchauffe du apparieit et donc l'endommager. Les dommages causés par surchauffe ne sont pas couverts par la garantie.
Il faut donc toujours utiliser le apparéil avec la porte fermée (abaissée) pour éviter l'effet de forge.
Le réglage des clapets, nécessaire pour obtenir la performance calorifique nominale avec une dépression à la cheminée de 12 Pa 1,2 mm de colonne d'eau) est le suivant: voir chap. DESCRIPTION TECHNIQUES. Le apparéil est un apparéil à alimentation intermittente.
Outre au réglage de l'air pour la combustion, l'intensité de la combustion et donc la performance calorifique de Toutte appareil sont influencés par la cheminée. Un bon tirage de la cheminée demande un réglage plus réduit de l'air pour la combustion, tandis qu'un tirage réduit nécessite plutot d'un réglage correct de l'air pour la combustion. Pour vérifier la bonne combustion, il faut vérifier que la fumée qui sort de la cheminée soit transparente.
Si elle est blanche, cela signifie que l'appareil n'a pas ete regle correctement ou bien le bois est trop mouille; si au contraire la fumee est grise ou noire, esta signifie que la combustion n'est pas complete (il faut avoir une plus grande quantite d'air secondaire).
ATTENTION : Lorsque I'on rajoute le combustible sur les braises en l'absence de flamme, un développement important de fumées pourrait être constaté. Dans ce cas, un mélange explosif de gaz et d'air pourrait se former et, dans les cas extrêmes, une Explosion. Pour des motifs de sécurité, il est conseilé d'effectuer une nouvelle procédure d'allumage en utilisant des petites baguettes en bois.
10.1. UTILISATION DU FOUR (ou presente)
L'apport d'air pour la combustion peut influencer sensiblement la température du four. Un tirage suffisant de la cheminée et des conduits bien propres pour le flux des fumées chaudes autour du four sont des conditions fondamentales pour un bon résultat de cuisson. La plaque du four peut être située à différents niveaux. Les gâteaux écais et les grands roits doivent être enfournés au niveau le plus bas, les gâteaux plats et les biscuits au niveau moyen et le niveau supérieur peut être utilisé pour rechauffer ou rissoler.
10.2. FONCTIONNEMENT PENDANT LES PÉRIODES DE TRANSITION
Pendant la période de transition, c'est-à-dire quand les températures externes sont plus élevées, en cas d'augmentation imprévue de la température, il peut se produit certaines difficultés avec le tuyau d'évacuation de la fumée qui font que les gaz de combustion ne sont pas complètement aspirés. Les gaz de décharge ne sortent plus complètement (forte oedur de gaz).
Dans de tels cas, secouez plus fréquement la grille et augmenter l'air pour la combustion. Ensuite chargez une quantité réduite de combustible en faisant en sorte que celui-ci brûle plus rapidement (avec plus de flammes) et le tirage du tuyau d'évacuation de la fumée se stabilise. Contrôlez également que toutes les ouvertures pour le nettoyage et les raccordements à la cheminée soient hermétiques. En cas d'incertitudes, renoncer à utiliser l'appareil.
11. ARRET PENDANT L'ETÉ
Après avoir réalisé le nettoyage du foyer, de la cheminée et du conduit de la fumée, en réalisant l'élimination totale de la cendre et d'autres éventuels résidus, il faut fermer toutes les portes du foyer et les relatifs clapets. Si l'appareil est retire de la cheminée, il faut fermer son orifice de sortie. On conseille de réaliser l'opération de nettoyage du conduit de fumée au moins une fois par an. Il faut vérifier entre temps l'effectif état des garnitures lesquelles, si elles ne sont pas parfaitement intégrés, ne garantissant pas le bon fonctionnement de l'appareil! Dans ce cas il est nécessaire le remplacement des mêmes. En cas d'humidity de la salle ou se trouve l'appareil, il faut préparer des sels absorbants à l'intérieur du foyer. Protégger les parties en fonte, si l'on peut maintainir inalteré dans le temps l'aspect esthétique, avec de la vaseline neutre.
12. ENTRETIEN ET SOIN
Controller, en le nettoyant, au moins une fois par an, la prise d'air externe.
La cheminée doit être régulièrement ramonnée par le ramoneur.
Faites controler par votre ramoneur de zone l'installation de la cheminée, le raccordement et l'aération.
IMPORTANT: entretien et sein qui ne peut avoir lieu qu'avc l'appareil froid. Utiliser exclusivement des pieces de rechange
expressement autorises et offertes par La NORDICA. En cas de besoin, nous vous prions de vous adresser a votre revendeur
specialise. L'APPAREIL NE POT PAS ETRE MODIFIE!
12.1. LES FAIENCES
Les faiences La NORDICA sont des produits de haute fabricationartisanale et comme tels,elles peuvent presenter de très petits grumeaux,des craquelures et des imperfections chromatiques.Ces caractéristiques sont la preuve de leur grande valeur.L'émail et la faience, pour leur différent coefficient de dilatation,produisent des microfissures (draquelure) qui en démontré l'authenticité.
Pour nettoyer les faiences, nous conseillons d'utiliser un chiffon doux et sec; un détergent ou produit liquide quelconque pourrait pénétre à l'intérieur des craquelures et lesmetre en évidence d'une façon permanente.
12.2. PRODUITS EN PIERRE OLLAIRE
La pierre ollaire doit etre nettoye avec du papier de verre trs fin ou avec une eponge abrasive. NE PAS utilise aucun detergent ou liquide.
12.3. PRODUITS VERNIS
Aprés des années d'utilisation du produit, le changement de couleur des pieces vernies est un phénomène complètement normal. Ce phénomène est provoqué par le changement brutale de la température à laquelle un produit est soumis pendant le fonctionnement et par le vieilissement de la peinture elle-même avec le passage du temps.
ATTENTION: avant toute nouvelle application de peinture, il faut pouvoir le nettoyage et enlever tout residu de la surface à peindre.
12.4. PRODUITS ÉMAILLES
Pour le nettoyage des parties peintes, utilise de I'eau savonneuse ou des détergents non abrasifs ou chimiquement non agressifs.
NE PAS laisser secher de I'eau savonneuse ou de detergent après le nettoyage. Il faut pouvoir a es faire enlever immediatement.
12.5. PIECES CHROMÉES
Dans le cas les pièces chromées représentait une couleur avec reflets bleus suite à une surchauffe, utiliser un produit de nettoyage ajustat pour solutionner cet inconvenient.
12.6. NETTOYAGE DE LA VITRE
Grace a une entree specifie de l'air secondaire, la formation de depots de saleté sur la vitre de la porte est efficacement ralentie. Cependant il est impossible de I'eviter complètement avec I'utilisation des combustibles solides (en particulier le bois humide) mais ceci ne doit pas etre considere comme un defaut de I'appareil.
IMPORTANT: Il ne faut nettoyer la vitre panoramicque que quand l'appareil est froid pour en eviter I'explosion. Le nettoyage peut etre effectue avec des produits specifiques ou bien en frottant la vitre avec une boule de papier journal (quotidien) humidifié et passé dans la cende. Ne pas utiliser cependant de chiffons, produits abrasifs ou chimiquement agressifs.
La procedre correcte d'allumage, l'utilisation de la quantite et du type de combustibles adequats, la position correcte du regulateur de I'air secondaire, le tirage suffisant de la cheminée et la presence d'air comburant sont les conditions indispensablees pour le fonctionnement optimal de I'appareil et garantissant le nettoyage de la vitre.
RUPTURE DES VITRES: Les vitres sont en vitrocéramique résistante à des poussees thermiques allant jusqu'à 750^ C et ne sont donc pas sujettes à des chocs thermiques. Elles ne peuvent se rompre que par chocs mécaniques (coups ou ferméture violente de la porte, etc.) Par conséquent, le remplacement de la vitre n'est pas sous garantie.
12.7. NETTOYAGE TIROIR DES CENDRES
Tous les apparciels ont une grille foyer et un tiroir cende pour la recoite des cendres Figure 8 page 41.
Nous youe cseillons de vider periodquement te tiroir cendre et d'eviter son remplissage total, pour ne pas surchauffer la grille. En outre,
nous youe conseillons de laisser always 3-4 cm de cendre dans le foyer.
ATTENTION: Les cendres enlevées du foyer doivent être placées dans un récipient de matériel ignifuge équipé d'un couvercle étanché. Le récipient doit être place sur un sol ignifuge, loin de matérieliaux inflammables jusqu'à l'extinction et refroidissement complet. Contrôler, en le nettoyant, au moins une fois par an, la prise d'air externe.
12.8. NETTOYAGE DU TUYAU D'EVACUATION DE LA FUMEE
La procedure correcte d'allumage, l'utilisation de quantités et types de combustibles appropriés, le juste positionnement du registre de l'air Secondaire, le tirage suffisant de la cheminée et la présence d'air comburant sont indispensablees pour le fonctionnement optimal de l'appareil et garantissant le nettoyage de la vitre.
Nous recommandons d'effectuer un nettoyage complet de I'appareil au moins une fois par an ou chaque fois que neccessaire (problèmes de mauvais fonctionnement avec faible rendement). Un dépôt excessif de suie peut provoquer des problèmes de décharge des fumées et l'incendie du tuyau d'évacuation lui-même. Cette opération, qui ne peut avoir lieu qu'avac I'appareil froid, devrait être effectuee par un ramoneur qui en même temps, peut faire une inspection du tuyau d'évacuation de la fumée (verifier la presence d'eventuels dépots).
Pendant le nettoyage, il faut retirer de l'appareil te tiroir cendrier, la grille et le deflecteur fumées pour favoriser la chute de la suie.
Les déflecteurs sont facilement amovibles depuis leurs sièges car ne sont pas fixés avec aucune vis. Une fois le nettoyage réalisé, les mêmes doivent être repositionnés dans leurs sièges (Figure 9 page 41).
ATTENTION: L'absence de défecteur provoque une forte dépression, une combustion trop rapide et une consommation excessive de bois ayant pour conséquence une surchauffe de l'appareil.
13. DÉTERMINATION DE LA PUISSANCE THERMIQUE
Il n'existe pas de règle absolu que peut être de calculer la puissance correcte nécessaire. Cette puissance dépend de l'espace à chauffer mais aussi en grande mesure de l'isolement. En moyenne, la puissance calorifique nécessaire pour une piece ajustement isolée sera de 30 kcal/h par m³ (pour une température extérieure de 0 °C).
Etant donne que 1 kW correspond à 860 kcal/h, nous pouvons adopter une valeur de 38 W/m³.
Supposons que vous souhaitezCHAuffer une pioc de 150 m3 (10 x 6 x 2,5 m) d'un apartement isolé, vous aurez besoin de 150 m3 x 38 W/m3 = 5700 W ou 5,7 kW. Par conséquent, comme chauffage principal, un apparéil de 8 kW sera suffisant.
| Valeur indicative de combustion | Quantité demandée par rapport à 1 kg de bois sec | |||
| Carburant Unità kcal/h kW | ||||
| Bois sec (15% d'humidité) kg 3600 4.2 | 1,00 | |||
| Bois mouillé (50% d'humidité) kg 1850 | 2.2 1,95 | |||
| Briquettes de bois | kg 4000 5.0 0,84 | |||
| Briquettes de lignite | kg 4800 5.6 0,75 | |||
| Anthracite normal | kg 7700 8.9 0,47 | |||
| Coke | kg 6780 7.9 0,53 | |||
| Gaz naturel | m³ | 7800 9.1 0,46 | ||
| Mazout | L | 8500 9.9 0,42 | ||
| Electricité | kW/h | 860 | 1.0 4,19 | |
1
- Materiale conforme alle Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.
Material comply with all current Standards and Regulations and to those envisioned by the Law.
Material samtlichen geltenden und vom Gese vorgesehenen Normen und Vorschriften entspre - Matériau conforme à toutes les Normes et aux Réglementations actuelles prévues par la Loi.
1\*
Conduit de fumée en acier avec double chambre isolée avec matériel résistant à 400^ . Efficnce 100% excellente
Conduit de fumée en réfractaire avec double chambre isolée et revêtement externe en béton allégé. Efficnce 100% excellente
Conduit de fumée traditionnel en argile section carrée avec séparations. Efficience 80% excellente
4
Éviter conduits de cheminée avec section rectangulaire interne dont le rapport soit différent du dessin. Efficiency 40% médiocre
2
1
2
3
4
1
Tête de cheminée industrielle à éléments préfabriqués, elle permet une excellente évacuation des fumées.
2
Tête de cheminéeartisanale. La juste section de sortie doit être minimum 2 fois la section interne du conduit de fumée, idéal 2,5 fois.
3
Tete de cheminée pour conduit de fumée en acier avec cône interne déflecteur des fumées.
4
En cas de conduits de cheminée à cote, une tete de cheminée devra surmonter l'autre d'au moins 50 cm dans le but d'éviter transferts de pression parmi les conduits themselves.
5
La tete de cheminée ne doit pas avoir d'obstacles dans les 10 m depuis les murs, nappes et arbres. Au cas contraire il faut soulever la tete de cheminée d'au moins 1 m au dessus de l'obstacle. La tete de cheminée doit surmonter la ligne de faite du toit d'au moins 1 m.
| COMIGNOLI DISTANZE E POSIZIONAMENTO UNI 10683 CHIMNEY CAPS - DISTANCES AND POSITIONING UNI 10683 SCHORNSTEINE ABSTÄNDE UND STELLUNG UNI 10683 TETES DE CHEMINEE ET POSITIONNEMENT UNI 10683 | |
| Inclinazione del fatto Inclination of the roof Dachneigung Inclinaison du toit | a >10° |
4
B
Toutes les distances minimales de (cm) securite sont indiquees dans l'etiquette du produit et on il NE FAUT PAS descendre au-dessous des valeurs indiques (voir INFORMATION MARQUAGE CE).
| A | Chiusura ermetica | Hermetic closure | Hermetischer Verschluss | Fermeture hermetique |
| B | Acciaio Inox | Stainless steel | Stainless steel Acier Inox | |
| C | Tamponamento | Plugging Ab | dichtung Tamponnentment | |
| D | Sportello di ispezione | Inspection hatch | Inspektionsklappe | Porte inspection |
5
| 6 FIORELLA BII SCUOTI GRIGLIA GRATE SHAKER PLANROST SECOUER GRILLE OPTIONAL Ø 120mm | 7 MODE D'ALLUMAGE 2A - 1/2 On 1A - Off |
| 8 | 9 DEFLETTORE FUMO SMOKE DEFLECTOR RAUCHUMLENKPLATTE DéFLECTEUR FUMEE |
DIMENSIONS MAE
Cet de ration de pormance est delivree sous la responsabilitie exclusive du fabricant cie au point 4.
09/06/2013 Montecchio Precalcino (VICENZA)
Cet de ration de pormance est delivree sous la responsabilitie exclusive du fabricant cie au point 4.
09/06/2013 Montecchio Precalcino (VICENZA)
Cet de ration de pormance est deliree sous la responsabilitie exclusive du fabricant cie au point 4.
09/06/2013 Montecchio Precalcino (VICENZA)
La Maison constructrice n'est pas tenue à respecter ces données et ces modèles: elle se réserve le droit d'apporter des modifications et des améliorations sans préavis.
La NORDICA S.p.A.
Via Summano, 104 - 36030 Montecchio Precalcino - VICENZA - ITALIA
Tel: +39 0445 804000 - Fax: +39 0445 804040
email: info@lanordica.com - http: www.lanordica-extraflame.com
