Caractéristiques techniques	Machine à coudre HUSKYSTAR ER10 avec 20 points de couture, y compris des points utilitaires et décoratifs.
Type de machine	Machine à coudre électronique.
Utilisation	Idéale pour les couturiers débutants et intermédiaires, adaptée pour la couture de tissus légers à moyens.
Fonctionnalités supplémentaires	Enfile-aiguille automatique, boutonnière en une étape, réglage de la tension du fil.
Maintenance	Nettoyage régulier de la machine, lubrification des pièces mobiles, vérification de l'état des aiguilles.
Sécurité	Équipée d'un dispositif de protection contre les surcharges, utilisation recommandée avec un pied de biche approprié.
Accessoires inclus	Pieds de biche variés, canettes, aiguilles, manuel d'utilisation.
Dimensions	Dimensions compactes pour un rangement facile.
Poids	Légère pour un transport aisé.
Garantie	Garantie standard du fabricant, généralement 2 ans.

FOIRE AUX QUESTIONS - ER10 HUSKYSTAR

Pourquoi ma machine à coudre HUSKYSTAR ER10 ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment enrouler une canette sur la HUSKYSTAR ER10 ?

Placez le fil sur le support de bobine, enfilez-le dans le guide de fil, puis passez-le dans le trou de la canette. Appuyez sur le bouton d'enroulage et laissez la machine faire le reste.

Pourquoi le fil se casse pendant la couture ?

Cela peut être dû à une tension de fil trop élevée, un enfilage incorrect ou un fil de mauvaise qualité. Vérifiez l'enfilage et ajustez la tension si nécessaire.

Comment changer l'aiguille de ma HUSKYSTAR ER10 ?

Assurez-vous que la machine est éteinte. Enlevez le pied-de-biche, dévissez l'aiguille actuelle à l'aide d'un tournevis et insérez la nouvelle aiguille avec la partie plate orientée vers l'arrière.

Quel type de fil est recommandé pour la HUSKYSTAR ER10 ?

Utilisez un fil de couture de qualité, tel que du fil polyester ou du fil de coton, de 40 à 50 poids. Évitez les fils trop épais qui pourraient bloquer la machine.

Comment régler la tension du fil sur la HUSKYSTAR ER10 ?

Utilisez le bouton de tension situé sur le dessus de la machine. Tournez-le vers la droite pour augmenter la tension et vers la gauche pour la diminuer. Faites des tests sur un morceau de tissu pour ajuster au besoin.

Pourquoi ma machine à coudre fait-elle des points irréguliers ?

Cela peut être causé par un enfilage incorrect, une aiguille usée ou une tension de fil mal réglée. Vérifiez ces éléments et faites des ajustements si nécessaire.

Comment nettoyer et entretenir ma HUSKYSTAR ER10 ?

Débranchez la machine et utilisez une brosse douce pour enlever les peluches et les débris autour de la zone de la canette et de l'aiguille. Lubrifiez les parties mobiles selon les recommandations du manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour ma HUSKYSTAR ER10 ?

Vous pouvez acheter des pièces de rechange auprès de revendeurs agréés, dans les magasins de couture locaux ou en ligne sur des sites spécialisés.

Comment réinitialiser ma HUSKYSTAR ER10 ?

Pour réinitialiser la machine, débranchez-la pendant quelques minutes puis rebranchez-la. Cela peut également résoudre certains problèmes mineurs liés à l'électronique.

MODE D'EMPLOI ER10 HUSKYSTAR

Guide de l'utilisateur

Bedienungsanleitung

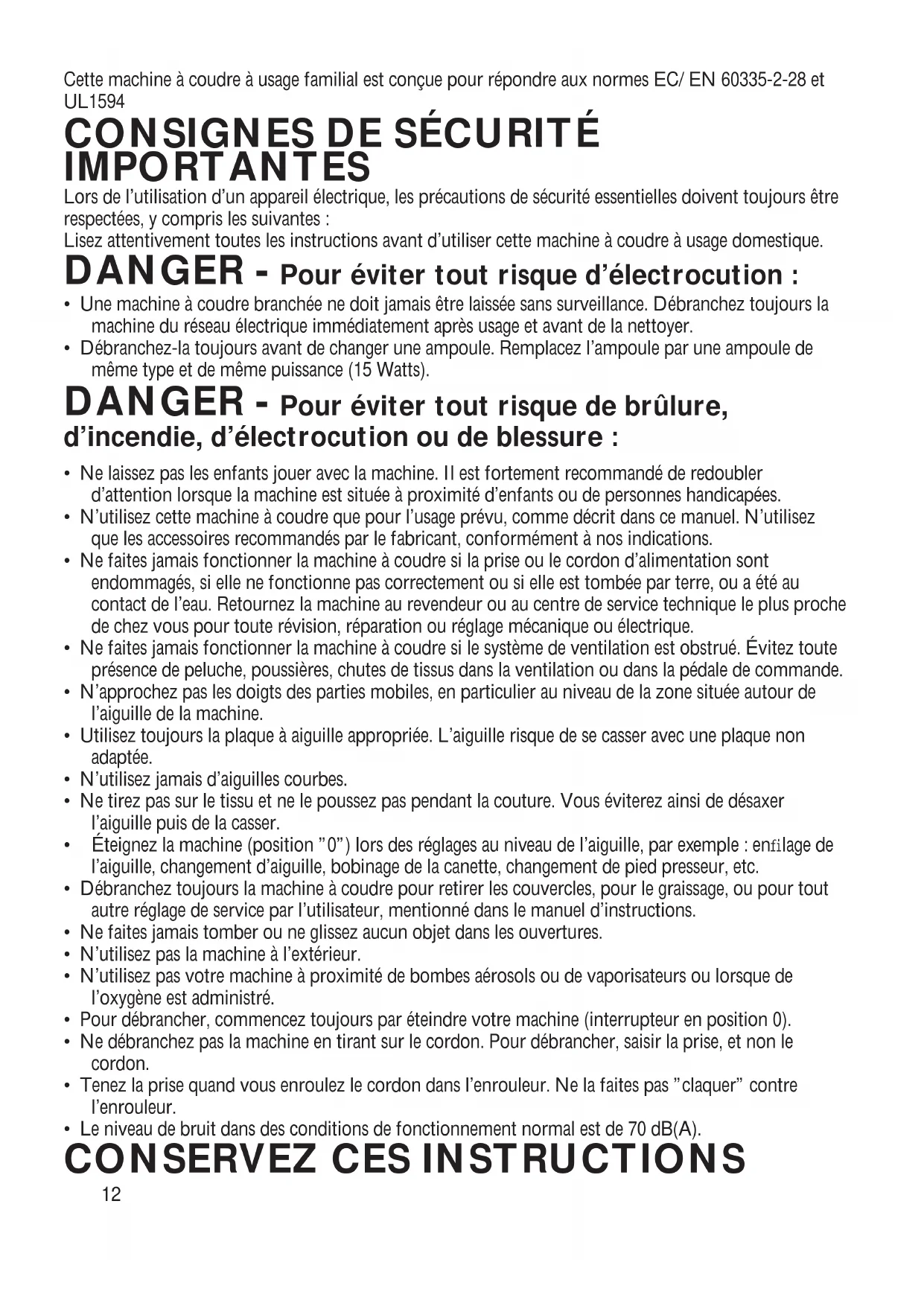

Cette machine à coudre à usage familial est conçue pour répondre aux normes EC/ EN 60335-2-28 et UL1594

CONSIGNES DE SECURITE IMPORTANTES

Lors de l'utilisation d'un apparéil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes :

Lisez attentivement toutes les instructions avant d'utiliser cette machine a coude a usage domestique.

DANGER - Pour éviter tout risque d'électrocution :

• Une machine à coudre branchée ne doit jamais être laissée sans surveillance. Débranchetz toujours la machine du réseau électrique immédiatement après usage et avant de la nettoyer.
• Débranche-la toujours avant de changer une ampoule. Remplacez l'ampoule par une ampoule de même type et de même puissance (15 Watts).

DANGER - Pour éviter tout risque de brûlure, d'incendie, délectrocution ou de blessure :

• Ne laissez pas les enfants jouer avec la machine. Il est fortement recommendé de redoubler d'attention lorsque la machine est située à proximité d'enfants ou de personnes handicapées.
• N'utilisez cette machine à coudre que pour l'usage prévu, comme précrit dans ce manuel. N'utilisez que les accessoires recommendés par le fabricant, conformément à nos indications.
• Ne faites jamais fonctionner la machine à coudre si la prise ou le cordon d'alimentation sont endommages, si elle ne fonctionne pas correctement ou si elle est tombée par terre, ou a été au contact de l'eau. Retournez la machine au revendeur ou au centre de service technique le plus proche de chez vous pour toute révision, réparation ou réglage mécanique ou électrique.
• Ne faites jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Evitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou dans la pédale de commande.
• N'approche pas les doigs des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.
• Utilisez toujours la plaque à aiguille appropriée. L'aiguille risque de se casser avec une plaque non adaptée.
• N'utilise jamais d'iguilles courbes.
• Ne tirez pas sur le tissu et ne le poussez pas pendant la couture. Vous évitez ainsi de désaxer l'aiguille puis de la casser.
• Eteignez la machine (position "0") lors des réglages au niveau de l'aiguille, par exemple : enfilage de l'aiguille, changement d'aiguille, bobinage de la canette, changement de pied presseur, etc.
• Débranche toujours la machine à coudre pour retarder les couvercles, pour le graissage, ou pour tout autre réglage de service par l'utilisateur, mentionné dans le manuel d'instructions.
• Ne faites jamais tomber ou ne glissez aucun objet dans les ouvertures.
• N'utilisez pas la machine à l'extérieur.
• N'utilise pas votre machine à proximé de bombes aerosols ou de vaporisateurs ou lorsque de l'oxygène est administré.
• Pour débrancher, commencez toujours par eteindre votre machine (interrupteur en position 0).
• Ne débranche pas la machine en tirant sur le cordon. Pour débrancher, saisir la prise, et non le cordon.
• Tenez la prise quand vous enroulez le cordon dans l'enrouleur. Ne la faites pas "claquer" contre l'enrouleur.
• Le niveau de bruit dans des conditions de fonctionnement normal est de 70 dB(A).

CONSERVEZ CES INSTRUCTIONS

Table des matieres

Vue d'ensemble de la machine 13

Accessoires 14

Réglage 14

Branchement de la pédale de commande .14

Vitesse de la machine 14

Pied-de-biche 15

Demarrage. 16

Tissus et fi Is utilisables 16

Lavage des ouvrages decorés 16

Commencer a coure 17

Extension à plateau étendu / bras libre ....18

Rangement des accessoires 18

Entretien. 19

Changement d'aiguille 19

Remplacement de l'ampoule 20

Nettoyage du compartment à peluches ...20

Dépannage 21

L'aiguille est pliee ou se casse. 21

Caracteristiques techniques 21

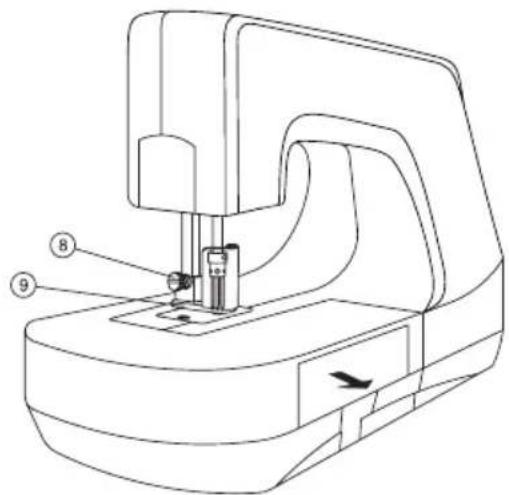

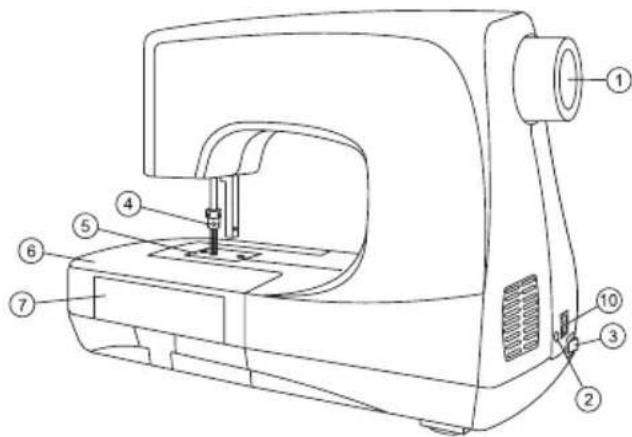

Vue d'ensemble de la machine

1 Volant à main
2. Prise de la pédale de commande
3. Interrupteur d'alimentation
4. Pince-aiguille
5. Plaque à aiguille
6. Extension à plateau etendu
7. Rangement des accessoires
8. Vis de réglage en hauteur du pied-de-biche
9. Protège-tissu transparent avec protège-aiguille
10. Prise

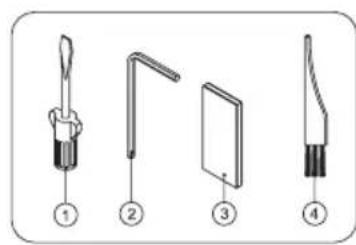

Accessoires

1. Tournevis
2. Clé Allen 1,5 mm
3. Aiguilles
4. Brosse de nettoyage
5. Housse de la machine
6. Manuel d'utilisation

Réglage

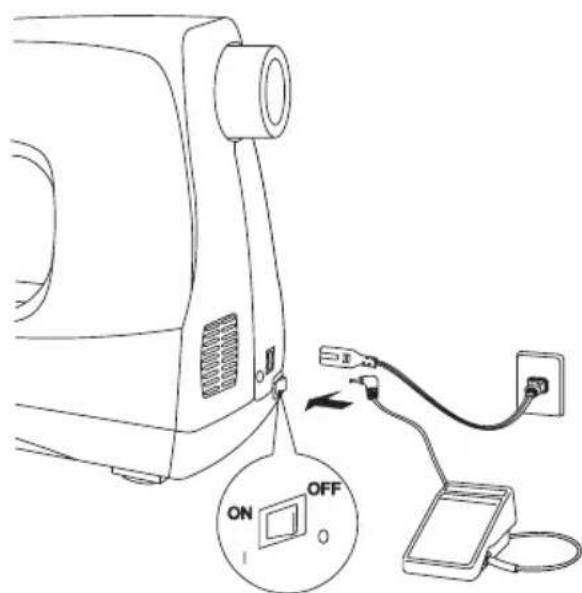

Branchement de la pédale de commande

Branchez le cordon d'alimentation de la pedale de commande dans la prise de la machine, puis dans une prise murale. Assurez-vous toujours que l'alimentation se trouve sur OFF et sortez la fi che de la prise murale lorsque vous n'utilise pas la machine, ou lorsque vous effectuez des opérations telles que le changement d'aiguille ou le remplacement de l'ampoule.

Utilisez exclusivement la pedale de commande fournie avec cette machine, type 4C-337G.

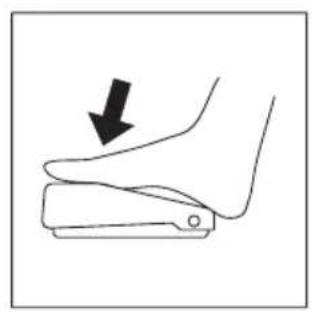

Vitesse de la machine

La vitesse de la machine est regulée par l'augmentation ou la diminution de la pression sur la pédale de commande.

Lorsque vous n'utilisez pas la machine, ne placez rien sur la pédale de commande afi n d'éviter tout dommage de la pédale de commande ou du moteur.

Pour les Etats Unis et le Canada

Cette machine a coudre est équipée d'une prise polarisée (une fi che est plus large que l'autre).

Afin de réduire le risque d'électrocution, cette prise est destinée à être adaptée dans une prise polarisée à sens unique. Si la fi che ne s'adapte pas totalement dans la prise, returnez la fi che. Si elle ne s'adapte toujours pas, contactez un electricien qualifié afi n d'installer une prise correcte. N'essayez enaucun cas de modifier la fiche.

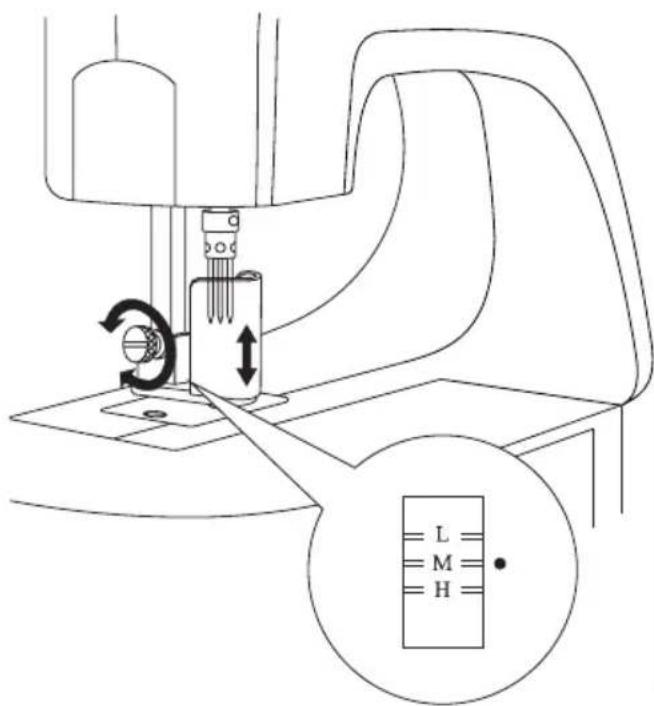

Pied-de-biche

Le pied-de-biche sert à empêcher le vêtement / tissu / matériel de se soulever pendant le processus de feutrage.

1. Placez le vêtement / tissu / matériel sur la plaque à aiguille et sous le pied-de-biche.
2. Desserrez la vis de réglage en hauteur dupied-de-biche pour ajuster la hauteur dupied-de-biche.
3. Déplacez le protège-tissu transparent avec protège-aiguilles vers le haut ou vers le bas jusqu'à ce que le repère rouge sur la barre du pied-de-biche s'aligne avec la bonne hauteur pour l'épaisseur de votre tissu et du matériel de feu trage.

L = position bajo pour les tissus fi ns ou moyens.

M = position moyenne pour les tissus d'épaissur moyenne.

H = position haute pour les tissus épais ou très épais.

1. Serrez la vis de réglage en hauteur du protège-tissu transparent.

Note: Le tissu et le matériel de feu trage doivent bouger librement sous le protège-tissu transparent avec protège-aiguille sans aucune entrave.

Démarrage

Votre créativite n'a plus de limite avec cette machine a feutrer a aiguilles. Désormais, vous pouvez rendre vos ouvrages encore plus créatifs. Laissez Your imagination s'exprimer pour réaliser de magnificques decorations feutrées sur vos vêtements, vos ouvrages, votre linge de maison, du patchwork, de la couture et des découvertes, et bien plus encore.

Tissus et fi Is utilisables

N'importe quel tissu peut etre feutre avec la machine a feutrer a aiguilles ; toutefois, certains tissus ont tendance a donner deailles résultats pour la decoration, ou lors du lavage par la suite.

Les tissus et fils recommandés sont ceux en fibres naturelles, comme le lin, la laine, les mèches de laine, ainsi que les fils de laine, de soie ou de coton. La meilleure caractéristique pour les tissus est une surface molletonnée ou très épaisse.

Une surface molletonnée va adhérer à une base en fibres naturelles / une surface molletonnée / ou une base en fi bres mixtes.

Évitez les tissus synthétiques avec un type de tissage « sans repassage » et les finitions avec une surface lisse.

Lavage des ouvrages décorés

Afin de savoir si votre ouvrage décor est lavable, nous vous recommendons d'effectuer d'abord un échantillon de test avec le tissu que vous pouze utiliser. Lavez l'échantillon terminé de la même manière que vous le laverez lorsque l'ouvrage sera acheve.

Par exemple, si vous avez l'intention de laver l'ouvrage terminé avec des jeans puis de lemettre au seche-linge, faites-le avec I'échantillon. Ne rendez pas le tissu « délicat», sauf siyouves aze prevu de preserver l'ouvrage terminé.

NOTE: Regles de lavage avec prélavage :

Il est inutilde prélaver tous les tissus avant de coudre. Avec la machine a feutreraiguelles, l'ouvrage terminé doit « retrcir » pour que les fibres feutrées restent ensemble. En gardant ceci en tete, assurez-vous de réaliser l'ouvrage dans un format un peu plus large, puisque le tissu principal est une fibre naturelle, ain de permettre le retrécissement.

Comme il n'y a pas de prélavage des fibres avant la decoration, le tissu risque de déteindre si vous travailliez avec des couleurs brillantes et contrastées. Effectuez un échantillon de test et lavez-le pour obtenir le meilleur résultat.

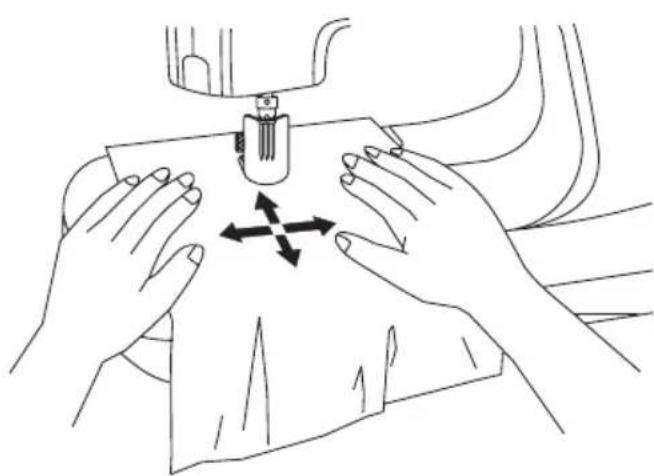

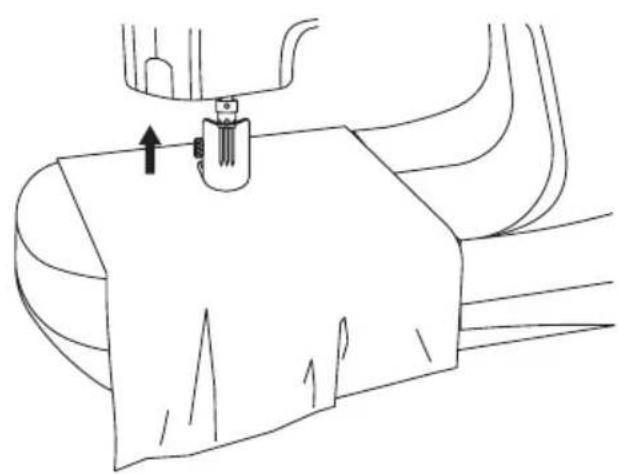

Commencer à coudre

Étalez le tissu de l'ouvrage avec le matériel qui sera feu tré pour creer la decoration. Veillez à ce que le morceau le plus petit à feu trer soit place du bon côté de l'ouvrage (endroit ou envers).

Le tissu de decoration peut etre place sur l'endetroit ou sur I'envers de I'ouvrage. Testez d'abord sur des chutes de tissu afin de savoirquel sera I'effet le plus beau pour voitre ouvrage.

Placez les couches à feu trer ensemble sous le protège-tissu transparent avec protège-aiguille. Ajustez la hauteur s'il le faut a ce moment de manière à ce que l'ouvrage puisse bouger librement sous le protège-tissu transparent avec protège-aiguille (voir page 13).

Déplacez le tissu dans n'importe qu'elle direction, de manière à ce que les aiguilles puissant fi xer les couches ensemble.

Lorsque vous aurez terminé de coudre, la position d'arrêt de l'aiguille est automatiquement relevant et sort de l'ouvrage. Étant donné que les aiguilles s'arrêtent toujours dans la position la plus haute, vos ouvrages sont très faciles à placer dans la zone de feutrage et à retarder. Vous ne risquez pas de casser les aiguilles en positionnant ou en retardant votre ouvrage.

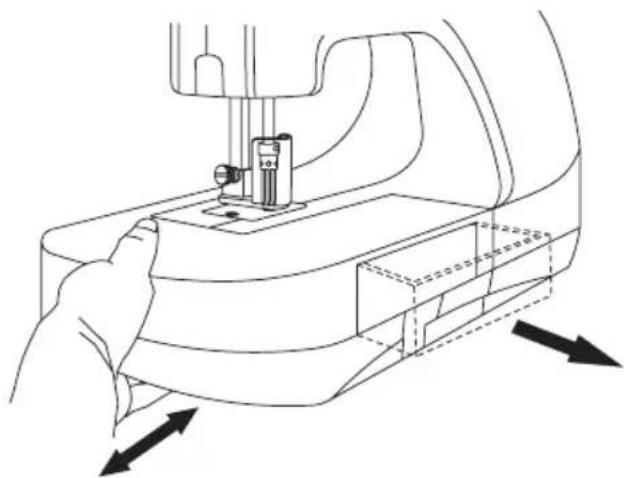

Extension à plateau étendu / bras libre

Tirez l'extension à plateau étendu en la glissant sur la gauche et la machine se transforme en bras libre. Cela vous permet de décorer des manches, des jambes de pantalon et des petites zones à coudre en rond. Vous pouvez également acceder ainsi à la trappe du bras libre pour nettoyer les peluches qui se sont accumulées avec le feutrage.

Rangement des accessoires

Ouvrez le compartment de rangement des accessoires en tirant le tiroir vers l'avant.

Entretien

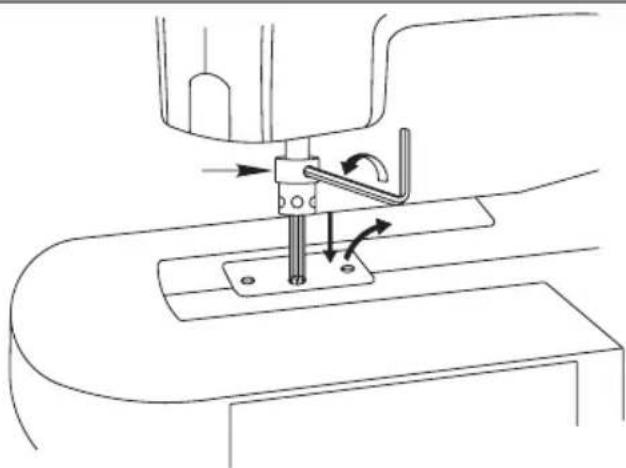

Changement d'aiguille

Utilisez des aiguilles #S1037 pour la machine à feu trer à aiguilles.

N'utilisez pas d'autre type d'aiguilles.

Note: Les aiguilles #S1037 sont des aiguilles très spéciales et exclusivement destinées à la machine à feutrer à aiguilles. Achetez vos aiguilles auprès du distributeur/agree chez lequel vous avez achete la machine.

Lorsque que vous changez d'iguille,

débranche le cordon d'alimentation de la prise murale.

1. Tournez le volant à main jusqu'à ce que la barre à aiguille soit dans sa position la plus haute.
2. Enlevez la vis de réglage en hauteur dupied-de-biche et retirez avec précaution le protège-tissu transparent avec protègeaiguille de la machine.
3. Desserrez la vis de fi xation du pinceaiguille à l'avant en la faisant tourner dans le sens inverse des aiguilles d'une montre à l'aide de la clé Allen 1,5 mm.
4. Maintenez le pince-aiguille, abaissez-le doucement et retirez-le de la barre a aiguille.

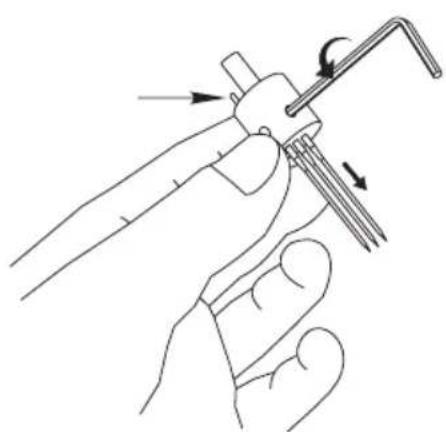

5. Pour enlever les aiguilles extérieures individuelles, desserrez la vis de fi xation sur le pince-aiguille en la faisant tourner dans le sens inverse des aiguilles d'une montre à l'aide de la clé Allen 1,5 mm, puis retirez la ou les aiguilles. Insérez la ou les nouvelles aiguilles jusqu'à ce que le haut de l'aiguille touche le haut de l'encoche à aiguille. Serrez la vis de fixation du pince-aiguille en la faisant tourner dans le sens des aiguilles d'une montre à l'aide de la clé Allen 1,5 mm.

Note: Les aiguilles #S1037 n'ont pas de face avant ou arrêté, vous pouvez donc insérer l'aiguille dans n'importe qu'elle direction.

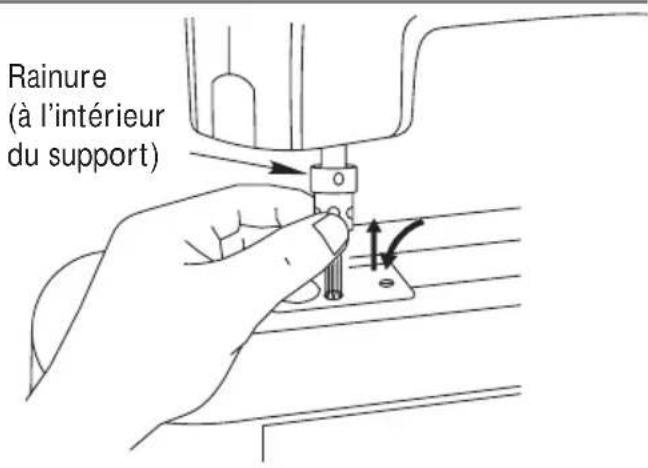

1. Lorsque vous remettez le pince-aiguille en place, assurez-vous que la barre à aiguille est dans sa position la plus haute. Insérez le pince-aiguille dans la barre à aiguille, tournez et poussez légerement vers le haut jusqu'à ce que la broche s'enclenche dans la barre à aiguille. Resserrez la vis du pince-aiguille dans le sens des aiguilles d'une montre à l'aide de la clé Allen 1,5 mm.

Note: Remettez en place le protège-tissu transparent avec protège-aiguille et la vis de réglage en hauteur du pied-de-biche avant de continuer à utiliser la machine.

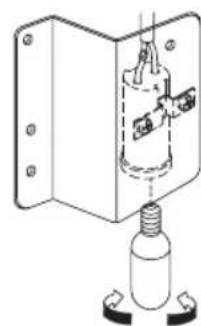

Remplacement de l'ampoule

Pour des raisons de sécurité, débranche le cordon d'alimentation avant de remplacer l'ampoule.

1. Assurez-vous que l'ampoule est bien refroidie avant de la sortie de la machine.
2. Ouvrez le capot de la lampe.
3. Retirez l'ampoule et remplacez-la par une neue du même type, MAX 15 W.

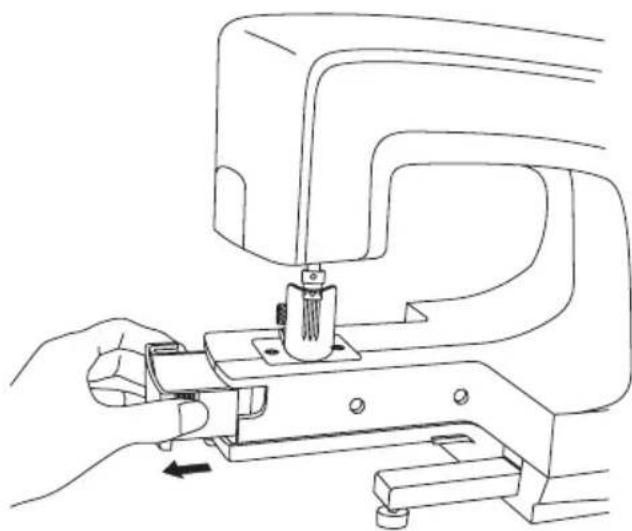

Nettoyage du compartment à peluches

Glissez l'extension à plateau étendu vers la gauche et sortez-la de la machine. Saisissez le compartment à peluches en plaçant vos doigts sur les parties striées à l'avant et à l'arrête et tirez vers la gauche pour glisser le compartment à peluches hors de la machine.

Nettoyez les peluches après chaque ouvrage.

Toute accumulation de peluches dans le compartment ou sous la plaque à aiguille peut provoquer larupture des aiguilles.

Glissez à nouveau le compartment à peluches dans la machine.

L'aiguille est pliee ou se casse.

1. Est-ce que vous retirez les matériaux trop vite?
2. Les aiguilles touchent-elles le pied-de-biche ou la plaque à aiguille?
3. Y a t-il de la poussière ou des peluches autour de la pointe des aiguilles, du pied-de-biche ou dans les trous de la plaque à aiguille?
4. La zone du compartment à peluches a-t-elle besoin d'être nettoyée ?

En cas de problèmes autres que des aiguilles pliees ou cassees, contactez vous distributeur.

\section*{Caracteristiques techniques}

Aiguille:#S1037

Nombre d'aiguilles : 5

Pince-aiguille : type arrondi

Entrainement:manuel

Ampoule:MAX15W

Dimensions: 435mm× 189mm× 292mm

Poids:5,6 kg

Nous nous réservons le droit de changer, sans avis préalable, la fabrication, l'aspect extérieur, l'équipement, ainsi que les accessoires spéciaux de la machine tant que ce changement n'influence pas négativement les fonctions de la machine.

Pieces et accessoires non conformes

La garantie ne couvre pas les pannes et dommages survenus suite à l'utilisation de pieces et d'accessoires non conformes aux pieces et accessoires originaux.

Veuillez notes qu'en cas de destruction, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/ électroniques. En cas de doute, veuillez contacter vous distributeur/agréé.
