MANUALE UTENTE ER10 HUSKYSTAR

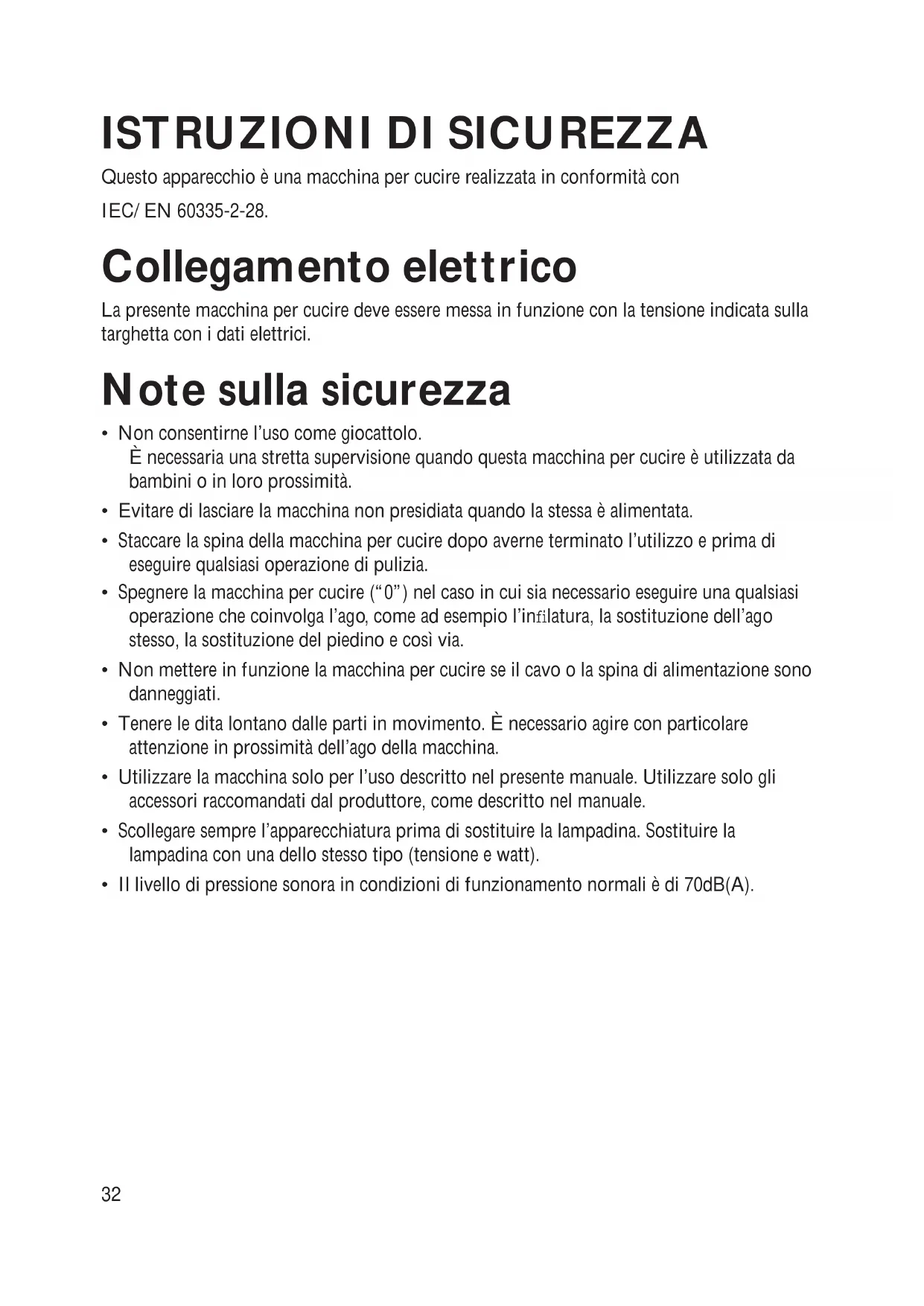

Manuale d'istruzioni

Questo appearecchio è una macchina per cucire realizzata in conformità con

IEC/EN60335-2-28.

Collegamento elettrico

La presente macchina per cucire deve essere messa in funzione con la tensione indicata sulla targhetta con i dati elettrici.

Note sulla sicurezza

Non consentirne I'uso come giocattolo.
É nécessaria una stretta supervisione quando esta macchina per cucire è'utilizzata da bambini o in loro prossimità.
- Evitare di lasciare la macchina non presidiata quando la stessa è alimentata.
- Staccare la spina della macchina per cucire dopo averne terminato l'utilizzo e prima di eseguire qualiasi operatione di pulizia.
- Spagnere la macchina per cucire ("0") nel caso in cui sia necessario eseguire una qualsiasi operazione che coinvolga l'ago, come ad esempio l'infilatura, la sostituzione dell'ago stesso, la sostituzione del piedino eosi via.
- Non mettere in funzione la macchina per cucire se il cavo o la spina di alimentazione sono danneggiati.
- Tenere le dit a lontano delle parti in movimento. è necessario agire con particolare attenzione in prossimità dell'ago della macchina.
- Utilizzare la macchina solo per l'uso descritto nel presente manuale. Utilizzato solo gli accessori raccomandi dal produttore, come descritto nel manuale.
- Scollegare sempre l'apparecchiatura prima di sostuire la lampadina. Sostuire la lampadina con una dello stesso tipo (tensione e watt).
- Il livello di pressione sonora in condizioni di funzionamento normali è di 70dB(A).

Sommario

Vista d'insieme della macchina 33

Accessori 34

Impostazione 34

Velocità della macchina 34

Piedino per stoffa 35

Per iniziare 36

Tessuti rifi niture utilizzabili 36

Lavaggio dei lavori decorati 36

NOTA: Regole di "prelavaggio". 36

Iniziare a decorare 37

Piano di lavoro estensibile / Braccio libero 38

Vano porta accessori 38

Manutenzione 39

Sostituzione dell'ago o degli aghi 39

Sostituzione della lampadina 40

Pulizia dello scomparto fi laccia 40

Ricerca guasti 41

Dati tecnici 41

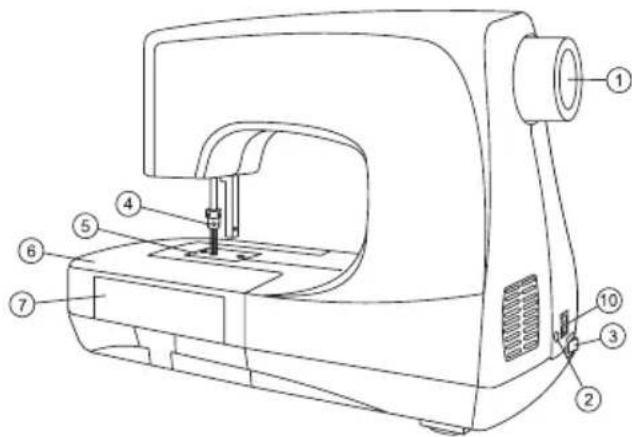

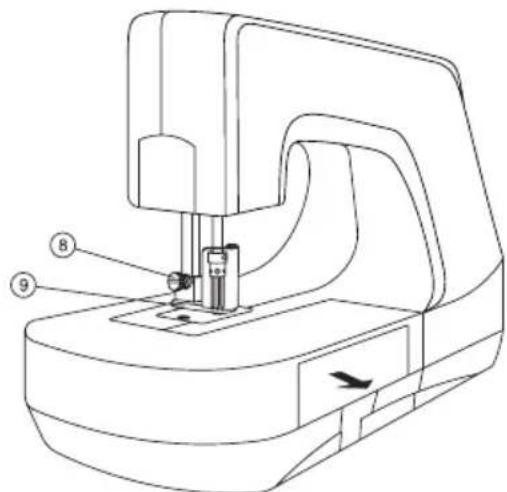

Vista d'insieme della macchina

1. Volantino
2. Presa per il pedale
3. Interruttore generale
4. Supporto blocca ago
5. Placca ago
6. Piano di lavoro estensibile
7. Vano porta accessori
8. Vite di regolazione altezza del piedino per stoffa
9. Copertura trasparente per tessuto con protezione ago
10. Presa di alimentazione

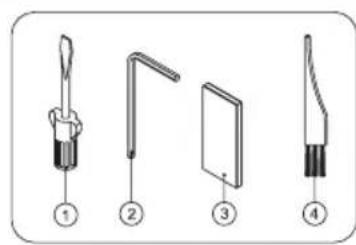

Accessor

1. Cacciavite
2. Chiave a testa esagonale da 1,5 mm
3. Aghi
4. Pennellino

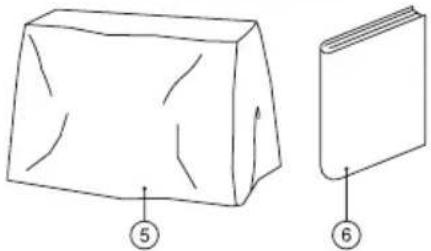

5. Copertina antipolvere
6. Libretto di istruzioni

Impostazione

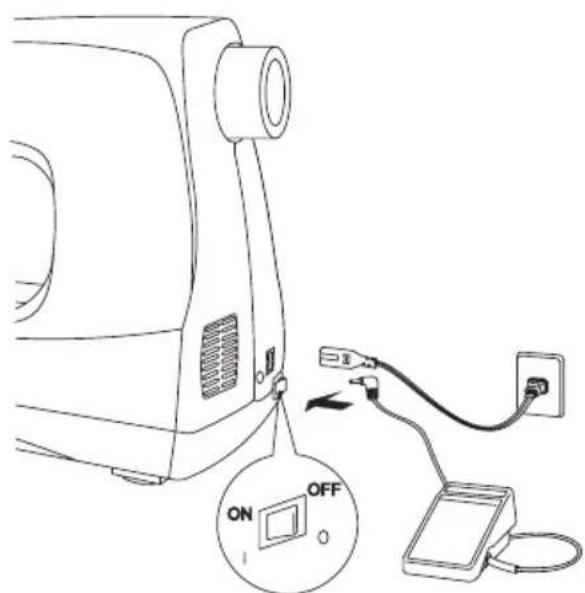

Collegamento del pedale

Inserire il cavo di alimentazione del pedale nella presa sulla macchina e nella presa a muro. Verifi care sempre che l'alimentazione si disattivata e rimuovere la spina alla presa a muro quando non si utilizza la macchina o quando si esuguono operazioni quali la sostituzione degli aghi o della lampadina.

Utilizzare esclusivamente il pedale fornito in dotazione con la macchina, tipo 4C-337G.

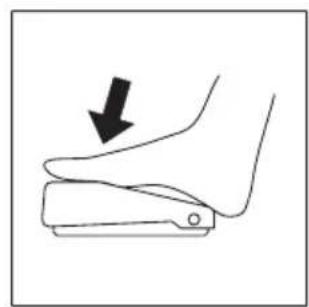

Velocità della macchina

La velocità della macchina si regola augmentando o riducendo la pressione sul pedale.

Quando non si utilizza il pedale, non poggiarvi sopra alcun oggetto al fi ne di evitare danni al pedale stesso o al motore.

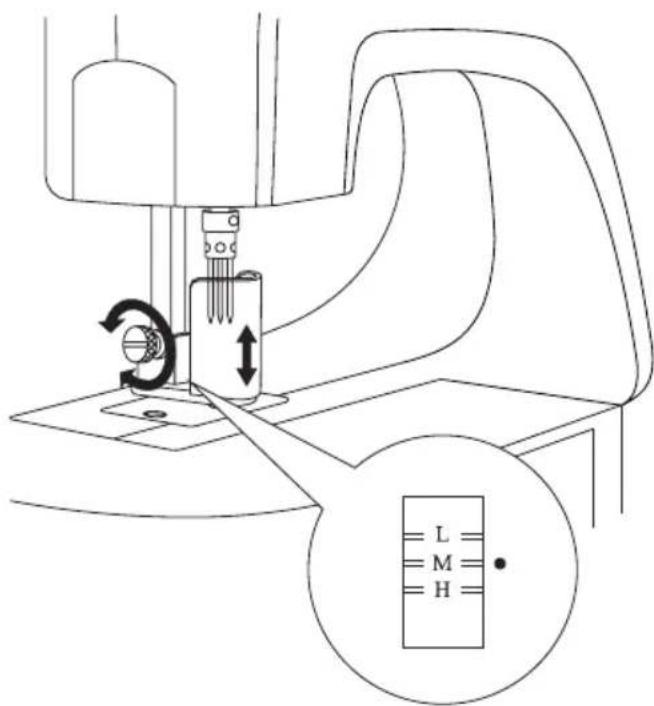

Piedino per stoffa

Il piedino per stoffa serve per evitare che stoffa, tessuto o altri materiale si sollevino durante il processo di feltratura.

1. Posizione la stoffa, il tessuto o il materiale sulla placca ago e tutto il piedino per stoffa.
2. Allentare la vite di regolazione dell'altezza del piedino per stoffa per regolare l'altezza del piedino.
3. Sollevare o abbassare la copertura trasparente per tessuto con protezione ago fi nché l'indicatore rosso sulla barra del piedino non si allinea all'altezza corretta per lo spessore del tessuto e del materiale di feltratura.

L = posizione Bassa. Per tessuti medi o normali.

M= posizione normale. Per tessuti normali.

H= posizione alta. Per tessuti spessi o pesanti.

1. Stringere la vite di regolazione dell'altezza della copertura trasparente per tessuto.

Note: Il tessuto e il materiale di feltratura devono potersi muovere liberamente nelle copertura trasparente per tessuto.

Per iniziare

Date libero sfogo alla vostra creatività grazie a questa macchina per feltratura ad aghi! Adesso potrete renderere i vostri lavori più creativi. Liberate la fantasia per creare bellissime decorazioni feltrate su indumenti, creationi, decorazioni per la casa, trapunte, lavori di cucito, collage, ecc.

Tessuti rifi niture utilizzabili

Con这对于 macchina per feltratura ad aghi è possibile utilizzato praticamente qualsiasi tipo di tessuto. Tuttavia, alcuni tessuti si prestano meglio alla decorazione o al successivo lavaggio.

I tessuti e le rifiniture consigliati sono quelli in fibra naturale, per esempio lino, lana, stoppini e filati di lana, seta o cotone. I tessuti migliorori sono quelli che presentano una superficie a belo o lavorata.

Una superficie aleoaderiraauna base di fibre naturali,di un'altra superficieaelo o di fibre miste.

Evitare i tessuti sintetici a trama uniforme tipo "wash and wear" e rifiniture che presentano una superficie liscia.

Lavaggio dei lavori decorati

Per verificare se è possibile lavare il lavoro decorato, si consiglia di fare prima una prova con un campione del tessuto che si intende utilizzato. Lavare il campione rifinito dello stesso modo in cui si procedera al lavaggio del lavoro fi nitto.

Per esempio, se si prevede di lavare il lavoro finito con un carico di jeans e di asciugarlo nell'asciugatrice, procedere quello stesso modo anche per il campione. Non fare la prova con lavaggi troppo delicati, a meno che non si preveda di lavare dello stesso modo anche il lavoro fi nito.

NOTA: Regole di "prelavaggio"

Non è necessario eseguire il prelimaggio di tutti i tessuti prima di procedere alla cucitura. Quando si utilizza la macchina per feltratura ad aghi, il risultato che si desidera ottenere consiste nel "restringimento" del lavoro finito,osi che le fibre feltrate rimangano intrecciate al tessuto. Tenendo presente quello risultato, verificare che le dimensioni del lavoro siano abbastanza grande da consentirne il restringimento, dal momento che il tessuto principale è una fi bra naturale.

Poiché non si esegue il prelimavaggio delle fibre prima della decorazione, è possibile che i colori brillanti e contrastanti sbiadiscano. Per ottenere risultati ottimali, fare una prova su un campione e lavarlo.

Iniziare a decorare

Disporre a strati il tessuto del lavoro e il materiale che verra feltrato per creare la decorazione. Verifi care che il pezzo più piccolo da feltrare sua posizionato sul lato corretto del lavoro (dritto o rovescio).

Il tessuto della decorazione può essere posizionato sul dritto o sul rovescio del lavoro. Fare prima quale prova su degli scampoli per verifi care quale si presta meglio al lavoro che si intende creare.

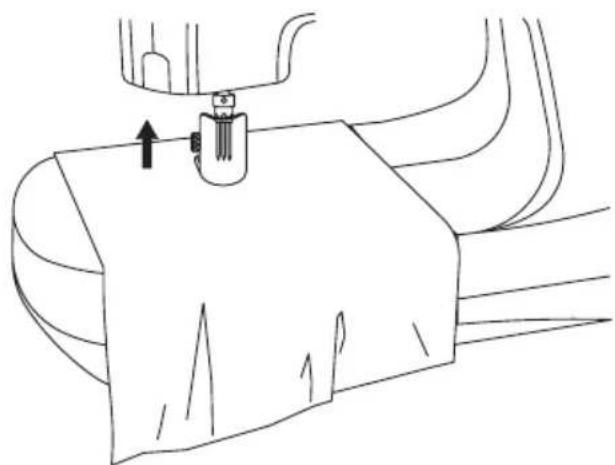

Posizione are gli strati da feltrare insieme sulla copertura trasparente per tessuto con protezione ago. Regolare l'altezza necessaria affinché il lavoro possa muoversi liberamente fatto la copertura trasparente (vedere pagina 33).

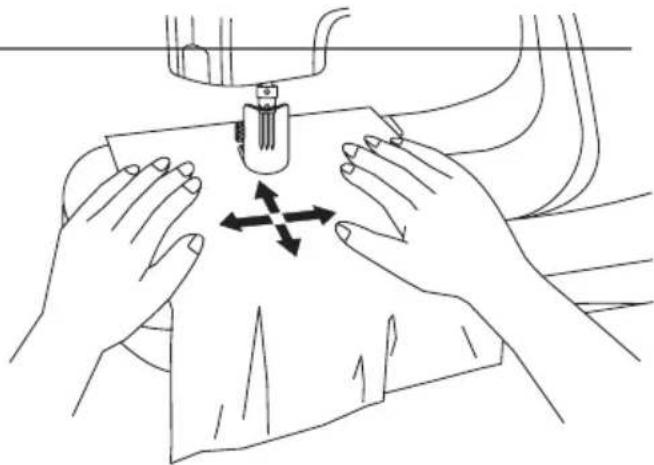

Spostare il tessuto in tutte le direzioni sono che gli aghi possano intrecciare insieme gli strati.

Una volta completata la decorazione, gli aghi si arresteranno automaticamente in posizione sollevata e usciranno dall'area del lavoro. Poiché gli aghi si arrestano sempre nella posizione di sollevamento massimo, il positizimento e la rimozione dei lavori dall'area di feltratura risulta estremamente semplice. Non si correrà mai il rischio di rompere gli aghi posizionando o rimuovendo il lavoro.

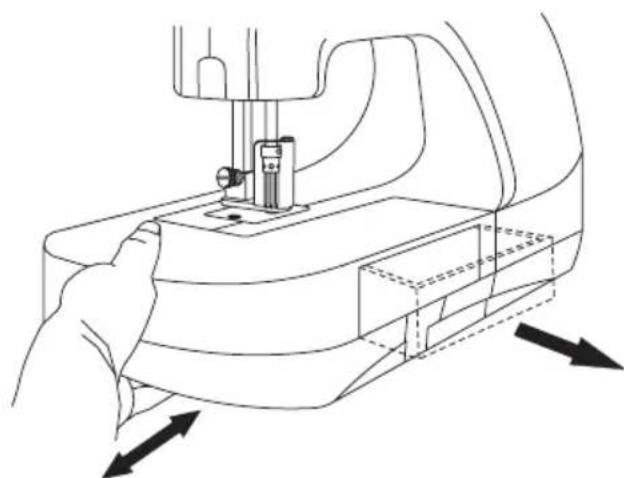

Piano di lavoro estensible / Braccio libero

Rimuovere il piano di lavoro estensible facendolo scorrere verso sinistra per convertirlo in braccio libero, che consentirà di decorare maniche, gambe di pantaloni e aree di piccole dimensioni che necessitano di cuciture lungo la circonferenza eURTADO accesso allo sportello del braccio libero per la rimozione della fi laccia accumulata con la feltratura.

Vano porta accessori

Apriere il vano porta accessori tirando il cassetto in avanti.

Manutenzione

Sostituzione dell'ago o degli aghi

Con esta macchina per feltratura ad aghi, utilisez aghi #S1037.

Nonutilizzarealtri tipidighi.

Note: L'ago #S1037 è un ago speciale, prodotto appositamente per la macchina per feltratura ad aghi. Acquistare gli aghi presso lo stesso rivenditore da cui si è acquistata la macchina.

Quando si esegue la sostituzione

dell'ago o degli aghi, scollegare il cavo di alimentazione alla presa a muro.

1. Ruotare il volantino fi nché la barra dell'ago non raggiunge la posizione di sollevamento massimo.
2. Rimuovere la vite di regolazione dell'altezza del piedino e procedere alla rimozione della copertura trasparente per tessuto con protezione ago alla macchina prestando la massima attenzione.

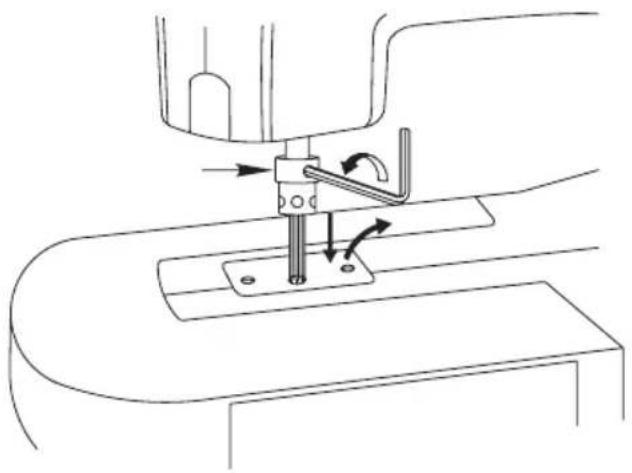

3. Allentare la vite di fi ssaggio del supporto bocca ago anteriore ruotando la chiave a testa esagonale da 1,5 mm in senso antiorario.

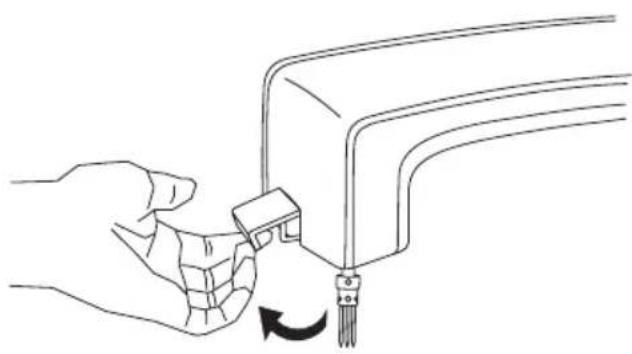

4. Tenere fermo il blocca ago, abbassarlo lentamente e rimuoverlo alla barra dell'ago.

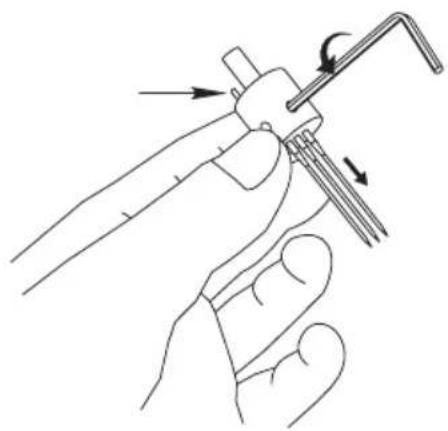

5. Per rimuovere i singoli aghi esterni, allentare la vite di fi ssaggio sul blocca ago ruotando la chiave a testa esagonale da 1,5 mm in senso antiorario e procedere alla rimozione dell'ago o degli aghi. Inserire il nuovo ago o i nuovi aghi fi nché la parte superiore dell'ago non entra in contatto con la parte superiore dell'apposto foro. Stringere la vite di fi ssaggio dell'ago ruotando la chiave a testa esagonale da 1,5 mm in senso orario.

Note: Gli aghi #S1037 non presentano una parte anteriore o posteriori, quando è possible inserirli da qualiasi verso.

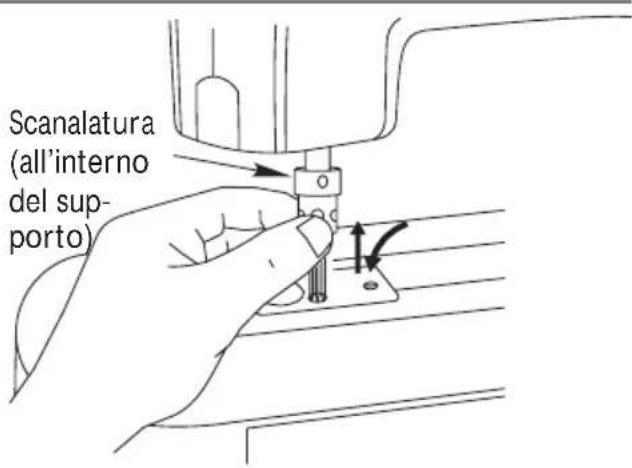

1. Quando si sostituisce il blocca ago, verifi care che la barra dell'ago si trovi nella posizione di sollevamento massimo. Inserire il blocca ago nella barra dell'ago, ruotare e premere leggermente verso l'alto fi nché il perno non si insertisce nella barra dell'ago. Stringere la vite del blocca ago ruotando la chiave a testa esagonale da 1,5 mm in senso orario.

Note: Sostituire la copertura trasparente per tessuto con protezione ago e la vite di regolazione dell'altezza del piedino prima di continuare a utilizzato la macchina.

Sostituzione della lampadina

Per motivi di sicurezza, scollegare il cavo di alimentazione principale prima di procedere alla sostituzione della lampadina.

1. Verifi care che la lampadina si si a raffreddata complemente prima di rimuoverla alla macchina.
2. Aprire il coperchio della lampada.
3. Rimuovere la lampadina e sostituirla con una nuova dello stesso tipo.

MAX 15 W

Pulizia dello scomparto fi laccia

Far scorrere il piano di lavoro estensible.
verso sinistra per rimuoverlo alla macchina.

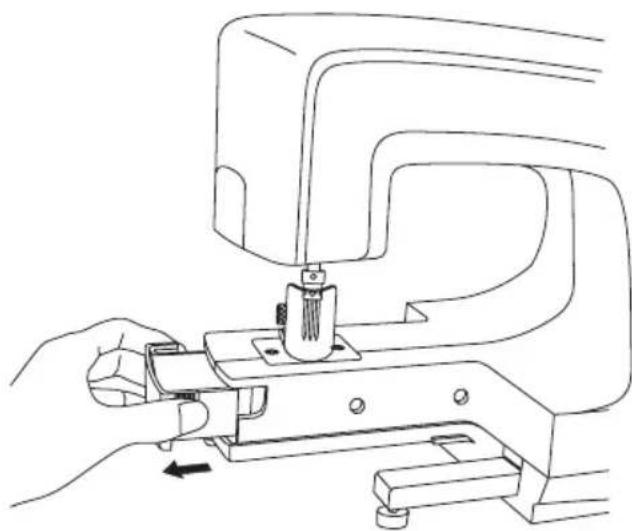

Afferrare lo scomparto fi laccia dalle apposite linguette in rilievo poste sulla parte anteriore e posteriori e tirare verso sinistra per estrarre lo scomparto alla macchina.

Rimuovere la fi laccia dopo anni lavoro.

L'accumulo di fi laccia nelle scomparto o除去 la piastrina di cucitura cui causare la rottura degli aghi.

Reinserire lo scomparto fi laccia nella macchina.

Ricerca guasti

Piegamento o rottura degli aghi

1. Si muovono i materiali troppo velocemente?
2. Gli aghi toccano il piedino per stoffa o la placca ago?
3. Si è accumulata polvere o filaccia sull'estremità degli aghi, del piedino per stoffa o nei fori della placca ago?
4. L'area dello scomparto fi laccia necessita di pulizia?

Per problemi diversi dal piegamento o alla rottura degli aghi, rivolgersi al proprio rivenditore.

Dati tecnici

Ago: #S1037

Numero di aghi: 5

Blocca ago: rotondo

Alimentazione: manuale

Lampadina: MAX 15 W

Dimensioni: 435mm× 189mm× 292mm

Peso: 5,6 kg

La società si riserva il diritto di apportare alla macchina,enza preavviso, tutte le migliorie di ordine estetico e tecnico che la nostra esperienza e l'incipere del progresso dovessero consigliarci.

Partie e accessori non originali

La garanzia non copre difetti o dati dovuti all'uso di accessori o parti non originali.

Attenzione: per essere smaltito quello prodotto deve essere riciclato in sicurezza in accordo con la legislazione del Paese in materia di riciclaggio relativa ai prodotti elettrici/ elettronici. In caso di dubbi contattare il proprio rivenditore autorizzato.
