GEBRUIKSAANWIJZING ER10 HUSKYSTAR

Gebruikershandleiding

USER'S GUIDE

ER10

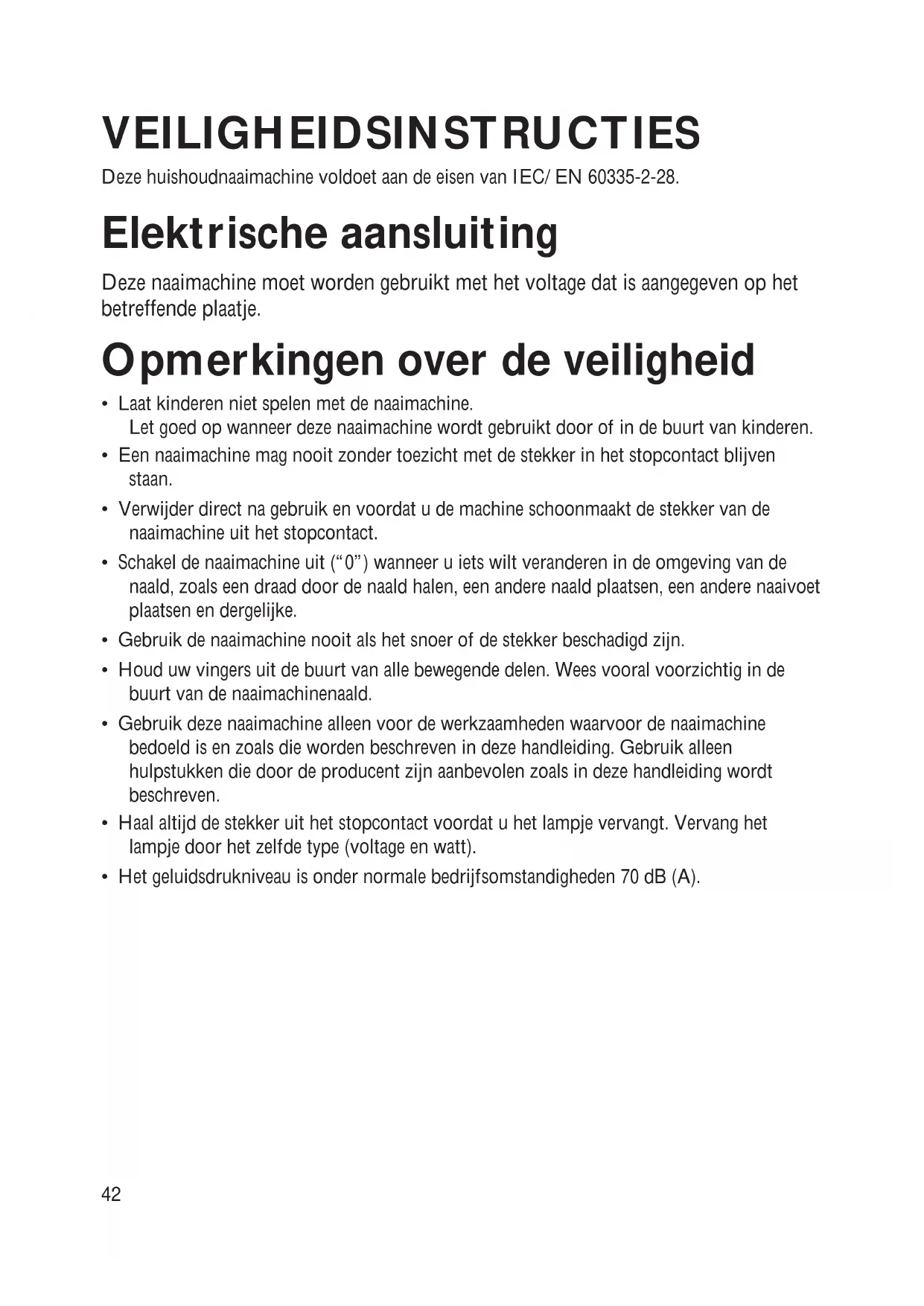

Deze huishoudnaaimachine voldoet aan de eisen van IEC/ EN 60335-2-28.

Elektrische aansluiting

Deze naaimachine moet worden gebruikt met het voltage dat is aangegeven op het betreffende plaatje.

Opmerkingen over de veiligheid

• Laat kinderen nicht spelen met de naaimachine.
  Let goed op wanner deze naaimachine wordt gebruikt door of in de buurt van kinderen.
• Een naaimachine mag nooit zonder toezicht met de stekker in het stopcontact blijven staan.
• Verwijder direct na gebruik en voordat u de machine schoonmaakt de stekker van de naaimachine uit het stopcontact.
• Schakel de naaimachine uit ("0") wonneer u iets wilt veranderen in de omgeving van de naald, zoals een draad door de naald halen, een andere naaldplaatsen, een andere naivoet plaatsen en dergelijk.
• Gebruik de naaimachine nooit als het snoer of de stekker beschadigd zijn.
• Houd uw vingers uit de buurt van alle bewegende delen. Wees vooral voorzichtig in de buurt van de naaimachinenaald.
• Gebruik deze naaimachine alleen voor de werkzaamheden waarvoorde naaimachine bedoeld is en zoals die worden beschreven in deze handleiding. Gebruik alleen hulpstukken die door de producent zich aanbevolen zoals in deze handleiding worden beschreiben.
• Haal altijd de stekker uit het stopcontact voordat u het lampje verrangt. Vervang het lampje door het zelfde type (voltage en watt).
• Het geluidsdrukniveau is onder normale bedrijfsomstandigheden 70 dB (A).

Inhoudsopgave

Overzicht van de machine 43

Toebehoren 44

Instellen 44

Snelheid van de machine 44

Kledingvoet 45

Aandeslag 46

Geschikte stoffen en versiersels 46

Projecten met wasbare versiersels 46

LET OP: Wasvoorschriften bij "voorwassen": 46

Beginnen met versieren 47

Aanschuiftafel/ vrije arm 48

Doos met toebehoren 48

Onderhoud 49

De naald(en) verwisselen 49

De gloeilampervangen 50

Stofbox reinigen 50

Het verhopen van storingen 51

Specificaties 51

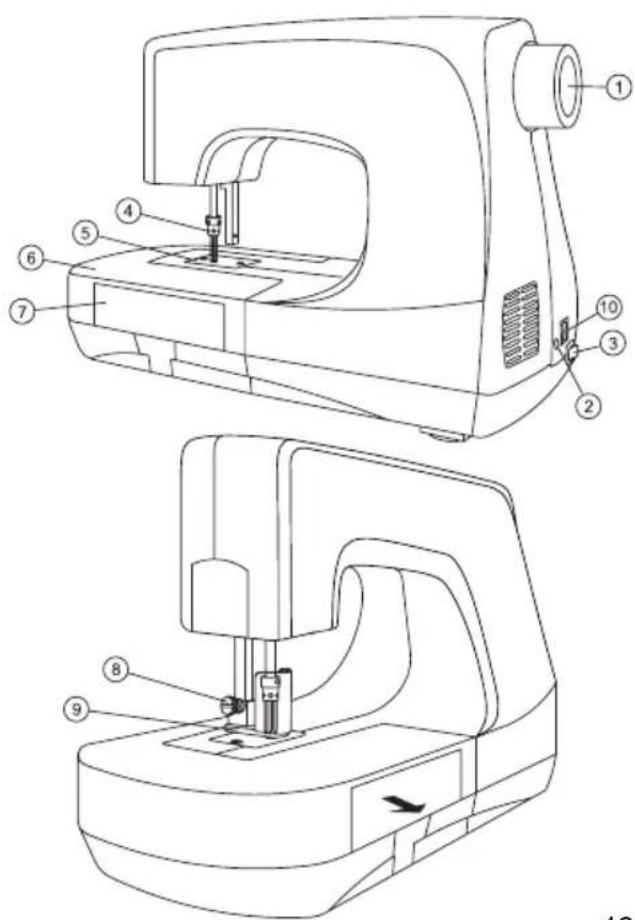

Overzicht van de machine

1. Handwiel
2. Aansluiting voor voetpedaal
3. Aan/ Uit knop
4. Naaldklemhouser
5. Steekplaat
6. Aanschuiftafel
7. Doos met toebehoren
8. Afstelschroef voor kledingvoet
9. Transparante stofkap met naaldgeleider
10. Aansluiting voor het netsnoer

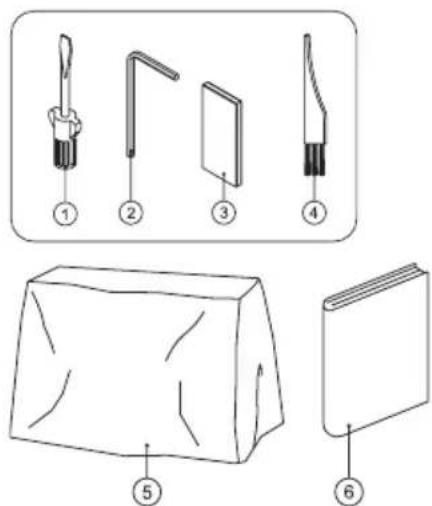

Toebehoren

1. Schroevendraaier
2. 1,5 mm inbussleutel
3. Naalden
4. Schoonmaakkwastje
5. Machinekap
6. Instructieboek

Instellen

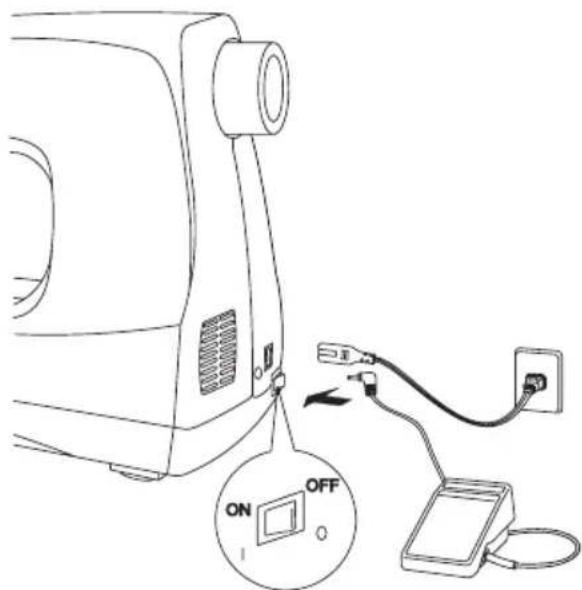

Het voetpedaal aansluiten

Stek de stekker van het voetpedaal in de aansluiting op de machine en het andere uiteinde in het stopcontact. Controller of de schakelaar op OFF staat en neem dan pas de stekker uit het stopcontact wanner de machine nicht worden gebruikt, of wanner u bijv. de naald of gloeilamp wilt verrangen.

! Gebruik uitsluitend het voetpedaal dat bij deze machine werk geleverd, type 4C-337G.

Snelheid van de machine

De snelheid van de machine worden bepaald door de druk op het voetpedaal.

Als de machine nicht worden gebruikt, leg dan niets op het voetpedaal om schade aan het pedaal of de motor van de machine te voorkomen.

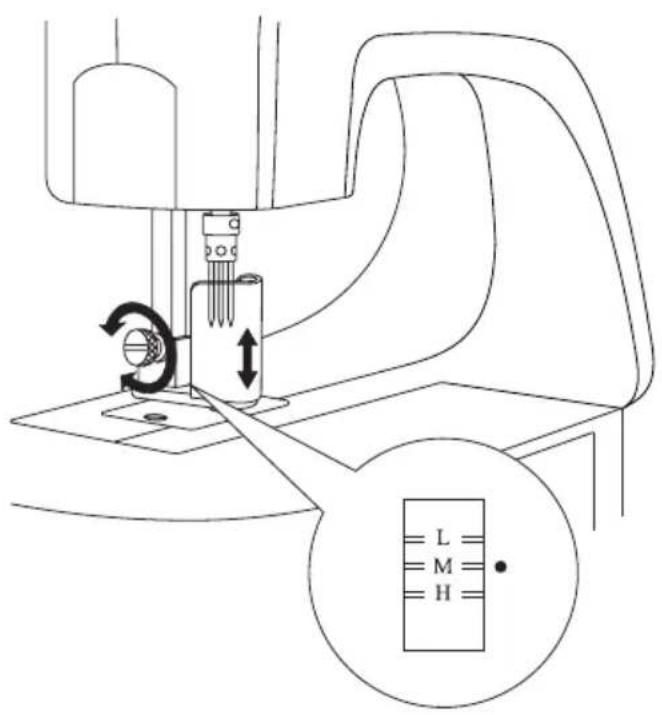

Kledingvoet

De kledingvoet voorkomt dat kleding/ stof/ material omhoog komtijdens het verwiltproces.

1. Leg het kledingstuk/ stof/ materiaal op de steekplaat en onder de kledingvoet.
2. Draai de afstelschroef voor de kledingvoet los om de juiste hoogte van de voet in te stellen.
3. Breng de transparante kap met naaldgeleider omhoog of omaag tot de rode indicator op de naaistang lijnt met de juiste hoogte die past bij de dikte van uw stof en het verwiltmaterial.

L = lage stand voor dunne en normale stoffen.

M= middelste stand voor normale stoffen.

H = hoogste stand voor zware of ditke stoffen.

1. Draai de stelschroef van de transparante kap waar vast.

Let op: De stof en verwiltmaterial moeten vrij kuren bewegen onder de transparante kap met naaldeleider zonder enige beperkingen.

Aandeslag

Laat uw creativiteit de vrije loop met verwiltmachine! U kunt uw projecten er nog creatieveruit latent zien. Laat uw fantasie de vrije loop en maak de monoiste versiersels op uw kleding, kunstwerken, woondecoraties, quilts, naaiwerk, plakboeken en nog veelmeer.

Geschikte stoffen en versiersels

Vrijwel elke stof kan worden verwilt met deze verwiltmachine, alhoewel sommige stoffen een beter resultaat latent zien wanner het versieren of wassen achteraf plaatsvindt.

De aanbevolen stoffen en versiersels zijn degene die van natuurlijke materialen zoals linnen, wol, wolverzels, zijde of katoenen garenং发展格局. De meest geschikte stoffen hebben een杞je met noppen of een weefselenstructuur.

Een oppervlak met noppen zaan een natuurlijke verzel/ genopt oppervlak/ of gemengde verzelbasis hechten.

Vermijd sneldrogende synthetische stoffen en weefsels en stoffen met een glad oppervlak.

Projecten met wasbare versiersels

Om te bepalen of uw versierprojecten wasaar+zijn, wordt aanbevolen om eerst een proeflapje te make. Was het proeflapje opdezelfde manier als u uw project later ook zult wassen.

Wanner u uw voltooide project later tegelijk met een lading spijkerbroeken zult wassen en dan in de droger stopt, doe dat dan ook met uw proeflapje. Niet te veel "verzorgen" tenzij u dat later ook met het uiteindelijke project doet.

LET OP: Wasvoorschriften bij "voorwassen":

Het voorwassen van stoffen voor het naaien heeft geen zin. Met de verwiltmachine wilt u dat uw uiteindelijk project iets "krimpt", zodate versiersels better in elkaar grijpen. Zorg er waarom voor dat u uw project alkijd iets groter maakt, waarat de belangrijkke stofuit naturelijke verzels bestaat, en dus iets kan krimpen.

Omdat de verzels nicht worden voorgewassen voor het versieren,+kunnen kleurveranderingen optreden wanner u heldere en contrasterende kleuren gebruikt. Maak altijd eerst een proefl apje en was dit voor het beste resultaat.

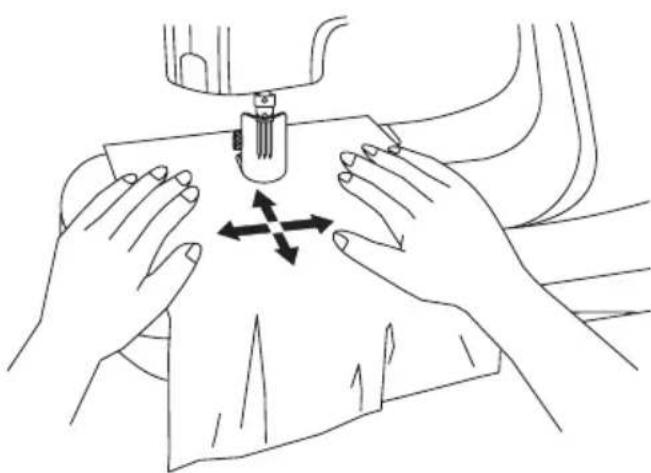

Beginnen met versieren

Leg de stof van het project op het materiaal dat moet worden verwilt voor een creatieve versiering. Controller of hetkleinste deel dat moet worden verwilt aan de juiste zichde van het project zit (voor of onderkant).

De versierselstof kan zowel aan de goede als aan de verkeerde kant van het project worden genaaid. Experimenteer eerst met een proefl apje zodate u kunt zich wat u het Beste vindt voor uw uiteindelijk project.

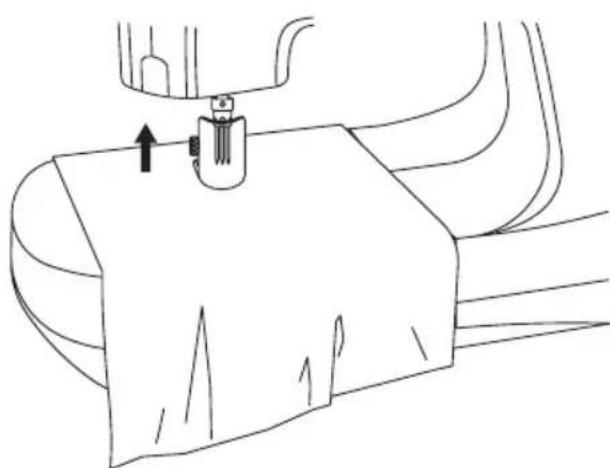

Plaats de lagen die worden verwilt samen onder de transparante stofkap met naaldgeleider. Stel desgewenst de hoogte af, zodat het project nog vrij onder de transparante stofkap met naaldgeleider (zie pagina 43) kan bewegen.

Beweeg de stof in alle richtingen zodate den naalden de lagen konnen samenvoegen.

Nadat uw versiering gereed is, stopt de naald bij de stoppositie en zal automatisch omhoog komen uit het project. Omdat de naald alteid stopt in de bovenste stand, kurz u uw projecten alteid heel gemakkelijk in het verwiltgedeelte leggen of weer verwijderen. De naald za nooit breken wanner u uw project plaatst of wegneemt.

Aanschuiftafel/vrije arm

Verwijder de aanschuiftafel door deze waar links te schuiven, dan heeft de machine alleen nog een vrije arm. Zo=kunt u gemakkelijker versiersels rond mouwen, broekspijpen enkleine oppervlakken aanbrengen. Zo krijgt u bovendien toegang tot het klepje in de vrije arm, door dit te openen=kunt u de viltresten verwijderenuit de machine.

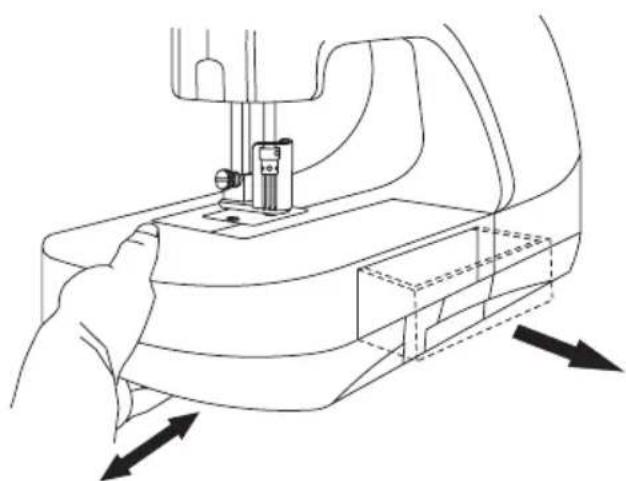

Doos met toebehoren

Open de doos met toebehoren door de hendel maar voren te trekken.

Onderhoud

De naald(en) verwisselen

Gebruik #S1037 naalden voor de verwiltmachine.

Gebruik geen andere naalden.

Let op: #S1037 naald is een heel speciale naald en is exclusief voor de verwiltmachine ontwikkeld. Koop deze naalden bij bezelfde leverancier als waar u de machine heeft aangeschaft.

Trek.altijd eerst de stekkeruit het

stopcontact voordat u de naald(en) verrangt.

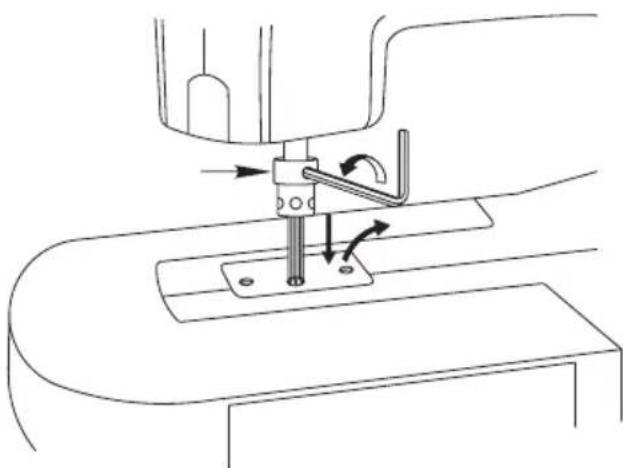

1. Draai het handwiel tot de naaldstang in de hoogste stand staat.
2. Draai de afstelschroef voor de naivoet los en verwijder de transparante stopkap met naaldgeleider voorzichtig van de machine.
3. Draai de schroef van de naaldklemhouser aan de voorzijde los door de 1,5 mm inbussleutel gegen de klok in te draaien.
4. Pak de naaldklem vast, trek hem langzaam maar beneden en verwijder hem dan van de naaldstang.

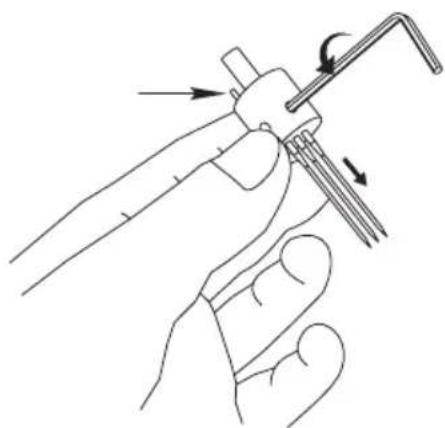

5. Om de individuelle buitenste naalden te verwijdersen, draait u de schroef op de naaldklem los door de 1,5 mm inbussleutel gegen de klok in te draaien, daarna=kunt u de naald(en) verwijderen. Steek de neue naald(en) zo ver in tot de bovenkant van de naald de bovenkant van de opening raakt. Draai de naaldschroef met de 1,5 mm inbussleutel vast door deze met de klok mee te draaien.

Let op: #S1037 naalden hebben geen voor- of achterkant, waarom kunt u de naald in elke richting insteken.

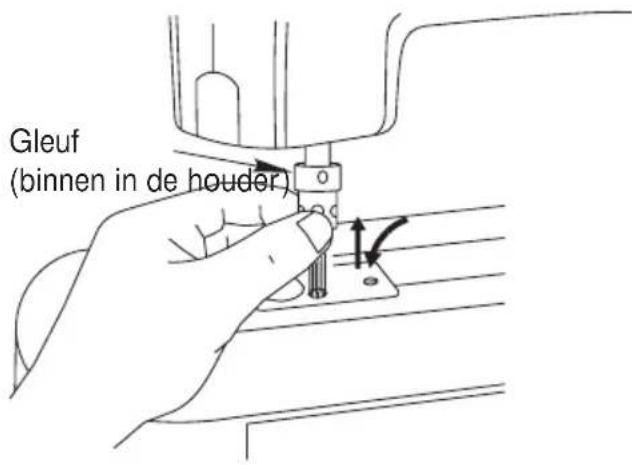

1. Wanner u de naaldklem weir aanbrengt, controller dan eerst of de naaldstand in de hoogste positie zit. Steek de naaldklem in de naaldstang, draaien en ie's omhoog duwen tot de pen in de naaldstang vergrendeld. Draai de naaldklem met de 1,5 mm inbussleutel vast (met de klok mee draaien).

Let op: Breng de transparante stofkap met naaldgeleider en de stelschroef voor de naivaethoogte weeer aan voordat u de machine wee in gebruik neemt.

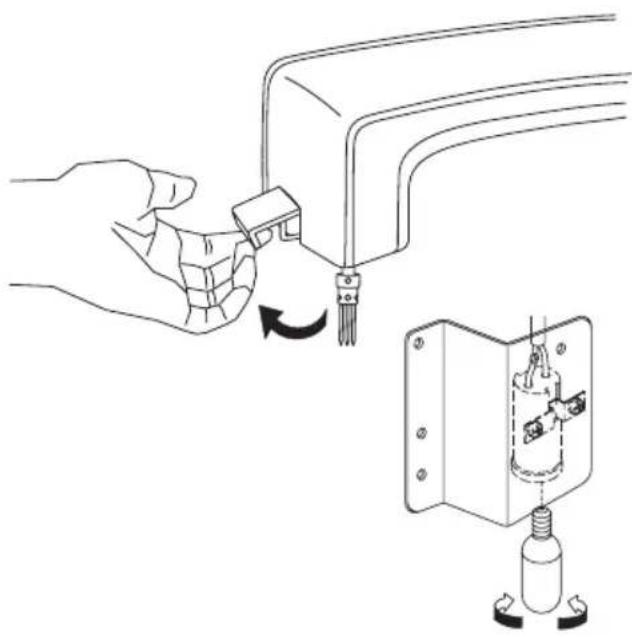

De gloeilamp verrangen

Trek uit veiligheidsoogpunt altijd eerst

de stekker uit het stopcontact voordat u de gloeilampervangt.

1. Wacht tot de gloeilamp volledig is afgekoeld voordat u deze uit de machine verwijdert.
2. Open de lampafdekking.
3. Verwijder de gloeilamp en verrang deze algid door een met bezelfde waarden.

MAX15W

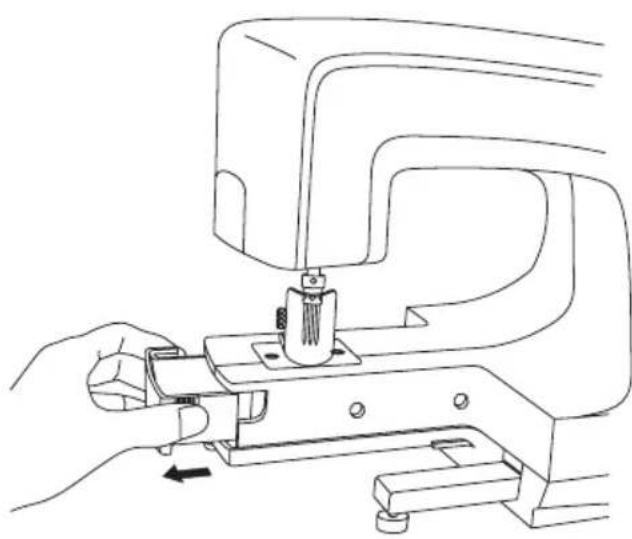

Stofbox reinigen

Schuif de aanschuiftafel maar links en neem hem van de machine. Pak de stofbox bij de geribbelde vingergreep aan de voor en achechterkant vast en trek hem�ak links, zodat hij van de machine schuift.

Verwijder de stofresten na ieder project.

Een ophoping van stof in de box of onder de steeplaat kan er de oorzaak van zichn dat de naald breekt.

Schuif de stofbox wee in de machine.

Het verhelpen van storingen

Naald verbogen of naald breekt

1. Beweegt u het materiaal te snel?
2. Raken de naalden de kledingvoet of stekplaat aan?
3. Zit er stof rond de rand van de naalden, kledingvoet of in de openingsen van de streekplaat?
4. Moet het gedeelte rond de stofbox worden schoongemaakt?

Indien andere problemen dan een gebogen of gebroken naald optreden, neem dan contact op met uw leverancier.

Specific caties

Naald: #S1037

Aantal naalden: 5

Naaldklem: Rondtype

Aanvoer: Handmatig

Gloeilamp: MAX 15 W

Afmetingen: 435mm× 189mm× 292mm

Gewicht: 5,6 kg

Wij behouden ons hetrecht voor de machine-uitrusting en het as sor ti ment toebehoren zonder voorafgaande kennisgeving te wij zi gen of wijzigingen aan te brengen in de prestaties of het ontwerp.

Dergelijke wijzigingen zullen darüber altijd in het voordeelং van de gebruiker en ten goede komen aan het product.

Niet-originele onderdelen en accessoires

De garantie geldt nicht voor defecten of beschadigingen die veroorzaakt zijn door het gebruik van Niet-originele accessoires of onderdelen.

Let op! Dit product moet op een veilige manier gerecycled worden volgens de geldende nationale wetgeving voor elektrische/ elektronische producten. Raadpleeg bij twijfel uw leverancier voor advies.
