BEDIENUNGSANLEITUNG ER10 HUSKYSTAR

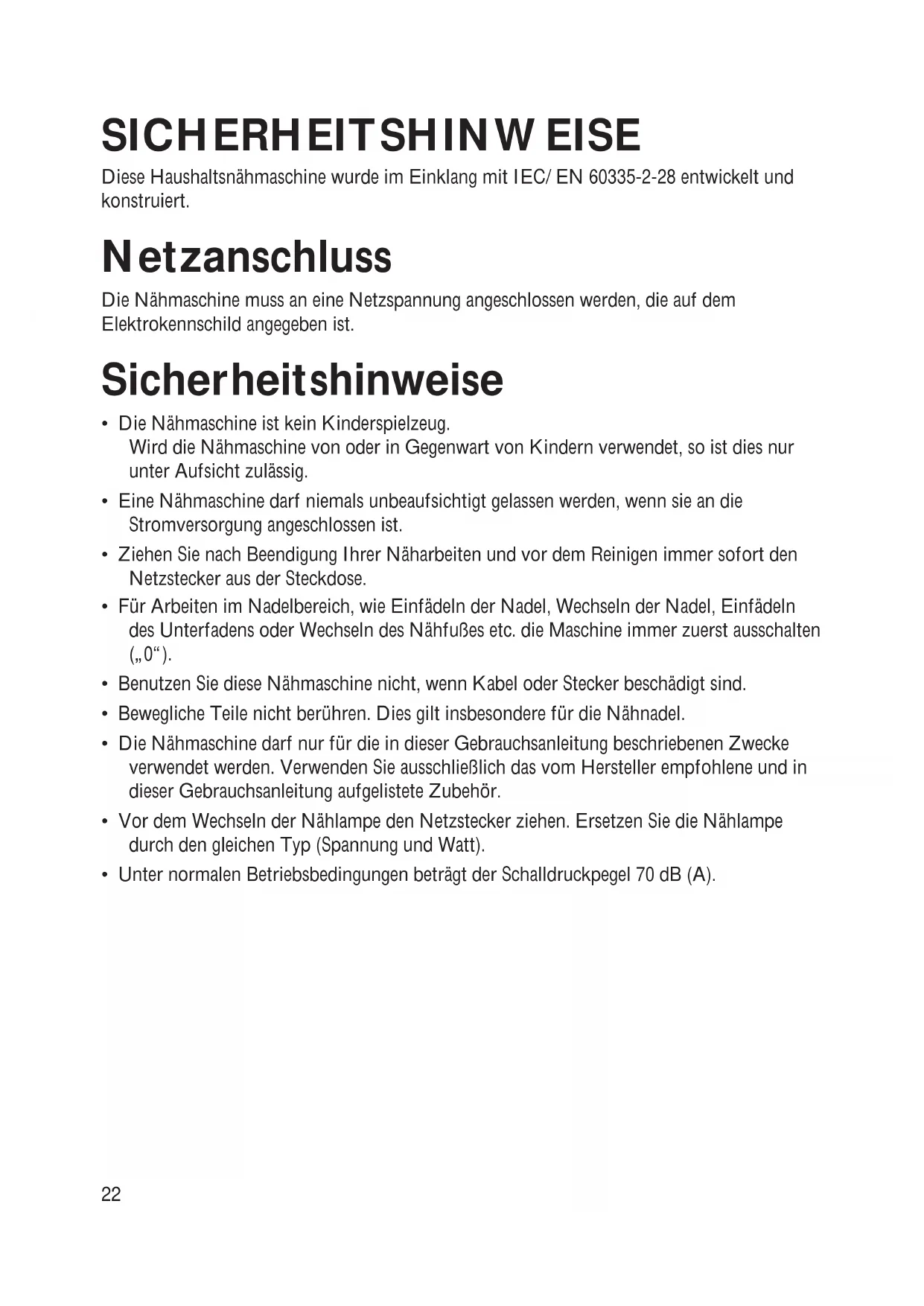

SICHERHEITSHIN WEISE

These Haushaltsnahmaschine wurde im Einklang mit IEC/ EN 60335-2-28 entwickelt und konstruiert.

Netzanschluss

Die Nähmaschine muss an eine Netzspannung angeschlossen werden, die auf dem Elektrokennschild angegeben ist.

Sicherheitshinweise

Die Nahmaschine ist kein Kinderspielzeug.
Wird die Nahmaschine von oder in Gegenwart von Kindern verwendet, so ist dies nur unter Aufsicht zulässig.
- Eine Nähmaschine damit niemals unbeaufsichtigt gelassen werden, wenn sie an die Stromversorgung angeschlossen ist.
- Ziehen Sie nach Beendigung ihrer Nährheiten und vor dem Reinigen immer davon den Netzstecker aus der Steckdose.
- Für Arbeiten im Nadelbereich, wie Einfädeln der Nadel, Wechseln der Nadel, Einfädeln des Unterfadens oder Wechseln des Nährfußes etc. die Maschine immer zuerst ausschalten (,0^*) .
- Benutzen Sie diese Nähmaschine nicht, wenn Kabel oder Stecker beschädigt sind.
- Bewegliche Teile nicht berühren. Dies gilt insbesondere für die Nahnadel.
Die Nahmaschinearf nur fur die in dieser Gebrauchsanleitung beschriebenen Zwecke verwendet werden. Verwenden Sie ausschlieblich das vom Hersteller empfohlene und in dieser Gebrauchsanleitung aufgelistete Zubehor.
- Vor dem Wechseln der Nährlampe den Netzsteckerziehen. Ersetzen Sie die Nährlampe durch den gleichen Typ (Spannung und Watt).
- Unter normalen Betriebsbedingungen beträgt der Schaldruckpegel 70 dB (A).

Inhaltsverzeichnis

Übersicht über die Maschine 23

Zubehor 24

Vorbereitung 24

Fußanlasser anschließen 24

Maschinengeschwindigkeit 24

DruckfuB 25

Erste Schritte 26

Geeignete Stoffe und Applikationen. 26

Waschen gefi Izter Projekte 26

ANMERKUNG: Regeln für die Vorwäische 26

Filzarbeiten 27

Arbeitsfl achenerweiterung / Freiarm ....28

Zubehorfach 28

Pflege 29

Nadel(n) auswechseln 29

GluhrnwechseIn 30

Säubern des Flusenbehalters 30

Fehlerbehebung 31

Technische Daten 31

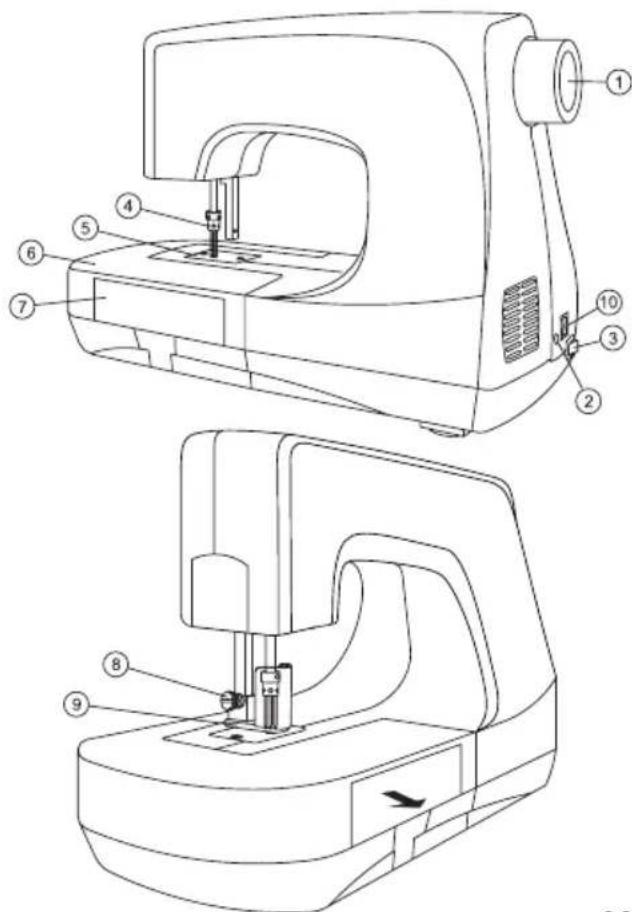

Übersicht über die Maschine

1. Handrad
2. Buchse für Fußblasser
3. Einsatzknopf
4. Nadelklemmhalter
5. Stichplatte
6. Arbeitsfl achenerweiterung
7. Zubehörfach
8. Schraube zur Einstellung der Druckfußhöhe
9. Klarsichtabdeckung mit Nadelschutz
10. Anschlussbuchse für Fußanlasserkabel

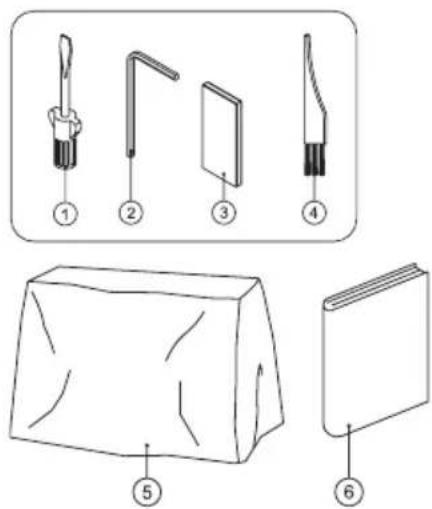

Zubehör

1. Schraubendreher
2. 1,5 mm Imbusschlüssel
3. Nadelin
4. Reinigungsbürste
5. Maschinenabdeckung
6. Handbuch

Vorbereitung

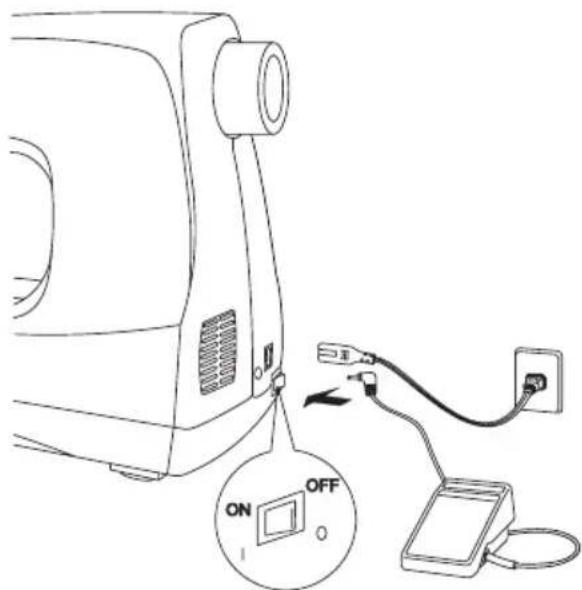

Fußanlasser anschließen

Das Netzkabel des Fußanlassers in die Buchse an der Maschine und dann in die Steckdose stecken. Die Maschine immer ausgeschalten und den Stecker aus der Steckdoseziehen, wenn die Maschine nicht in Gebrauch ist oder wenn Arbeiten wie das Wechseln der Nadeln oder der Gluhbirne vorgenommen werden.

Nur den mit dieser Maschine mitgelieferten Fußanlasser verwenden, typ 4C-337G.

Maschinengeschwindigkeit

Die Geschwindigkeit der Maschine wird durch hohenen oder geringeren Druck auf den Fußlasser geregelt.

Wenn die Maschine nicht in Gebrauch ist, keine Gegenstände auf den Fußanlasser legen, damit der Fußanlasser und der Motor nicht beschädigt werden.

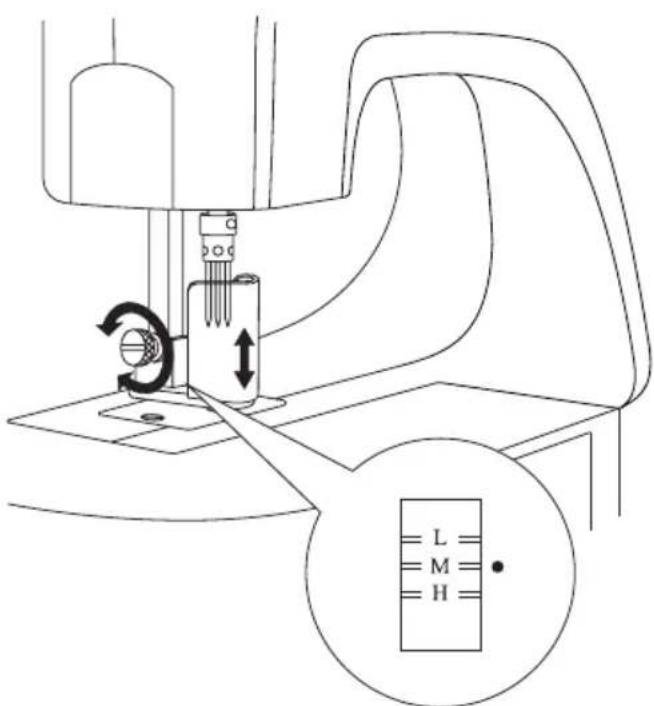

Druckfuß

Der Druckfuß verhindert, dass der Stoff und Applikationen während des Filzprozesses angehoben werden.

1. Den Stoff und Applikationen auf die Stichplatte und unter den Druckfuß legen.
2. Die Schraube zur Einstellung der Druckfußhöhe offen und die Höhe einstellen.
3. Die Klarsichtabdeckung mit dem Nadelschutz nach oben oder unter bringen bis die rote Anzeige auf der Druckfußstange auf der richtigen Höhe für die Dicke des Stoffs und der Appliaktionen liegt.

L = niedrige Position fur dulle oder normale Stoffe.

M = mittlere Position fur normale Stoffe.

H = hohe Position fur dicke Stoffe.

1. Die Schraube zur Einstellung der Klarsichtabdeckung festziehen.

Hinweis: Der Stoff und das Filzmaterial mussen sich frei und ohne Behinderung unter der Klarsichtabdeckung mit dem Nadelschutz bewegen{lassen.

Erste Schritte

Lassen Sie mit dieser Nadelfilzmaschine Ihrer Kreativität freien Lauf! jetzt können Sie ihre Projekte noch einfassreicher gestalten. Ihrer Fantasy sind keine Grenzen gesetzt - kreieren Sie gefilzte Verzierungen auf ihren Kleidungsstücken, auf Handarbeiten, Heimdekurationen, Quilt- und Nahprojekten, Scrap-Booking und vielem mehr.

Geeignete Stoffe und Applikationen

Mit der Nadelfilzmaschine konnen so gut wie alle Stoffen gefilzt werden, mit manchen Stoffen werden jederoch bessere Ergebnisse für die Verzierungen oder beim späteren Waschen erzielt.

Besonderss empfohlen werden Stoffe und Applikationen aus natürlichen Fasern wie Leinen, Wolle, Strickwollgarn und Woll-, Seide- oder Baumwollgarn. Die besten Eigenschaften haben Stoffe mit gerauten und strukturierten Oberfl achen.

Geraute Oberflächen haften an Unterlagen aus Naturfasern/ gerauten Oberflächen/ oder Mischfasern.

"Pflegeleichte" Synthetikstoffe mit glatter Webart und Oberfläche vermeiden.

Waschen gefi Izter Projekte

Um feststellen zu können, ob Ihr gefilztes Projekt waschbar ist, wird empfohlen, zunachst ein Muster aus den Stoffen herzustellen, die für das Projekt verwendet werden sollen. Das Muster auf die gleiche Weise waschen, auf die das fertige Projekt später gewaschen werden soll.

Wenn das fertige Projekt z. B. später mit Jeans zusammen gewaschen und danach im Trockner getrocknet werden soll, behandeln Sie das Musterebinso. Schonen Sie es nicht, wenn Sie nicht das fertige Projekt später auch schonen möchten.

ANMERKUNG: Regeln für die „Vorwäsche“:

Die Stoffe dürfen vor dem Nahlen nicht vorgewaschen werden. Mit der Nadelfilzmaschine soll das fertige Projekt „eingehen“, damit die verfilzten Fasern vernetzt bleiben. Denken Sie dazu daran, das Projekt ein Klein weniger großener anzufertigen. Da der Hauptstoff aus Naturfaser ist, wird er etwas eingehen.

Da die Stoffe vor dem Filzen nicht vorgewaschen werden, können die Farben verbleichen, wenn kräftige und kontrastreiche Farben verwendet werden. Für Beste Ergebnisse ist es wichtig, ein Muster herzustellen und zu waschen.

Filzarbeiten

Den Stoff für das Projekt und die Applikationen aufeinanderlegen, die zur Verzierung zusammengefi zlt werden sollen. Sicherstellen, dass sich das Kleinere Stück, das aufgefii zlt werden soll, auf der richtig Seite des Projekts befi ndet (rechte oder linke Stoffseite).

Die Applikation kann entweder auf der rechten oder die linken Stoffseite des Projekts angebracht werden. Wenn Sie zuerst mit einigen Stoffresten experimentieren, können Sie feststellen, was sich für Ihr Projekt am besten eignet.

Die Lagen, die zusammengefi Izt werden sollen, unter die Klarsichtabdeckung mit dem Nadelschutz legen. Passen Sie gegebenensfalls die Höhe so an, dass das Projekt frei unter der Klarsichtabdeckung mit dem Nadelschutz bewegt werden kann (siehe Seite 23).

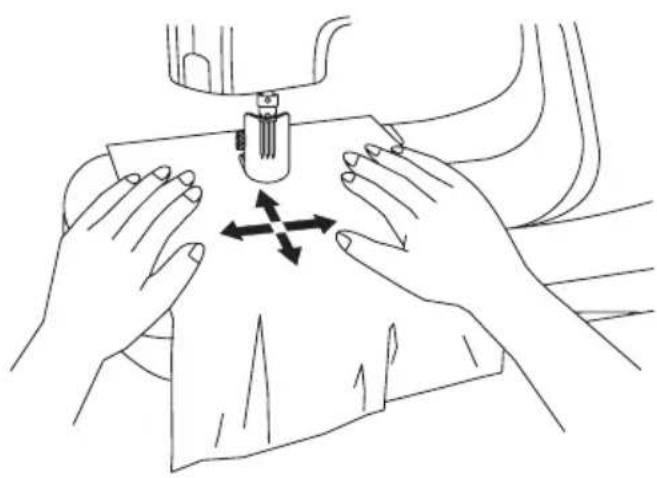

Der Stoff kann in jeder beliebige Richtung bewegt werden, so dass die Nadeln die Lagen miteinander verbinden können.

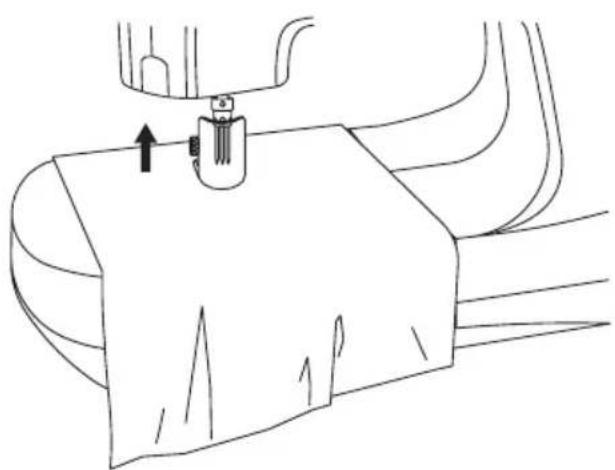

Wenn Sie mit dem Verzieren fertig sind, bringt die Nadelstopp-Position die Nadel automatisch nach oben und aus dem Projekt. Da die Nadel immer in der hochsten Position anhalt, können die Projekte sehr leicht unter die Nadel gelegt und wieder entnommen werden. Beim Einlagen und Herausnahmen des Projekts konnen die Nadeln nie abbrechen.

Arbeitslä achenerweiterung / Freiarm

Die Arbeitsfl achenerweiterung kann durch Schieben nach links abgenommen werden. Die Maschine hat dann einen Freiarm. Es konnen also auch Armel, Hosenbeine und keine Bereiche auf Schlaufen verziert werden. Sie erhalten auf diese Weise auch Zugang zur Freiarmöffnung, um Flusen zu leeren, die sich beim Filzen angesammelt haben.

Zubehörfach

Das Zubehörfach wird geöffnet, indem die Schublade nach vorne gezogen wird.

Nadel(n) auswechseln

Für die Nadelfi Izmaschine Nadeln #S1037 verwenden.

Keine anderen Nadeltypen verwenden.

Hinweis: #S1037 ist eine hochspezialisierte Nadel, die ausschließlich für die Nadelfi Izmaschine gedacht ist. Kaufen Sie diese Nadeln bei dem gleichen Fachhändler, von dem Sie ihre Maschine bezogen haben.

Beim Wechseln der Nadel(n) den

Stecker aus der Steckdoseziehen.

1. Das Handrad drehen, bis sich die Nadelstange an Ihrem hochsten Punkt befi ndet.
2. Die Schraube zur Einstellung der Druckfußhöhe Herausnahmen und die Klarsichtabdeckung mit dem Nadelschutz von der Maschine entfernen.

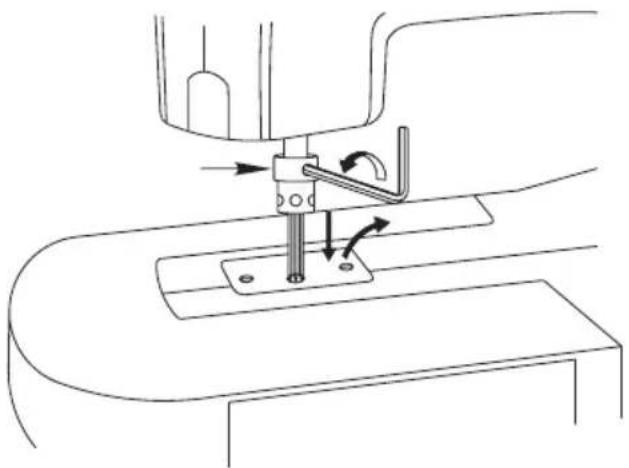

3. Die vordere Halteschraube für den Nadelklemmenhalter durch Drehen gegen den Uhrzeigersinn offen. Verwenden Sie dazu den 1,5 mm Imbusschlüssel.
4. Die Nadelklemme festhalten, langsam senken und aus der Nadelstange hersausnahmen.

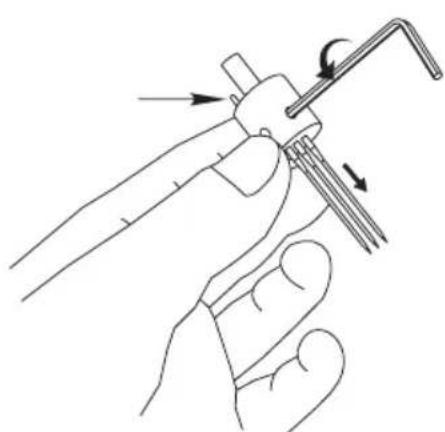

5. Zum Entnehmen der einzelnen außeren Nadeln die jeweilige Nadelfeststellschraube an der Nadelklemme losen. Dazu wird sie mit dem 1,5 mm Imbusschlüssel gegen den Uhrzeigersinn gedreht. Die Nadel(n) Herausnahmen. Die neuen Nadel(n) einsetzen, so dass die Oberkante der Nadel oben im Nadelloch anschląt. Die Nadelfeststellschrauben mit dem 1,5 mm Imbusschlüssel im Uhrzeigesinn festziehen.

Hinweis: #S1037-Nadeln haben keine Vorder-oder Rückseite und können daher in alle Richtungeneingesetzt werden.

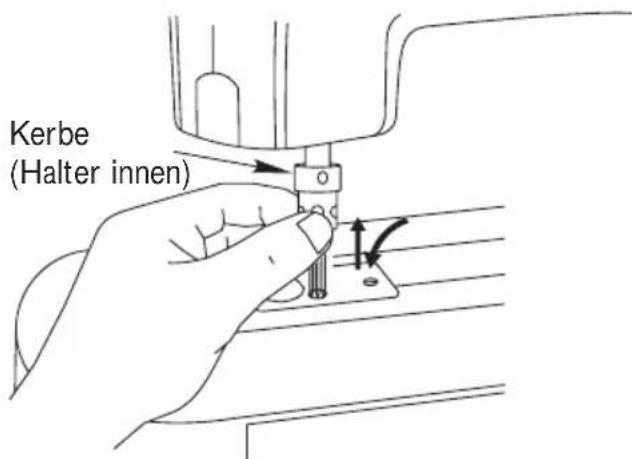

1. Beim Wiedereinsetzen der Nadelklemme daraufuf achten, dass sich die Nadelstange in der hochsten Position befändet. Die Nadelklemme in die Nadelstange einstecken und leicht drehen und nach oben drücken, bis der Stift in die Nadel stange einrastet. Die Nadelklemmschraube mit dem 1,5 mm Imbusschluss im Uhrzeiger Sinn festziehen.

Hinweis: Bevor die Maschine wieder benutzt wird, die Klarsichttabdeckung und die Schraube zur Einstellung der Druckfußhöhe wieder einsetzen.

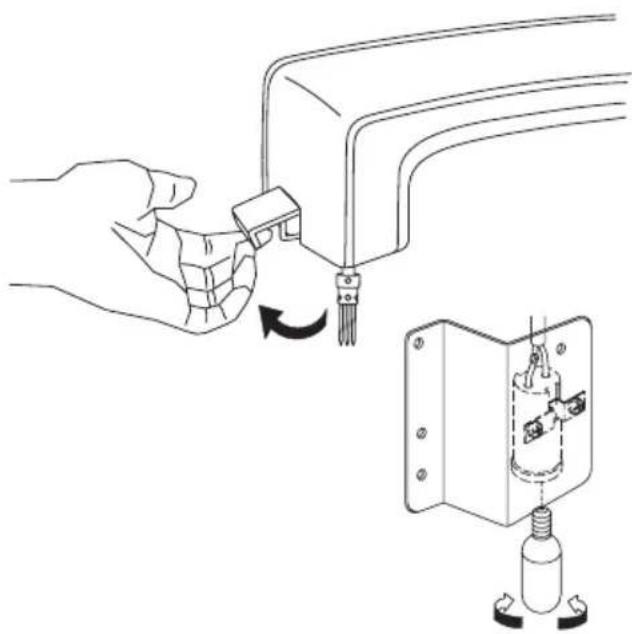

Gluhbirne wechseln

Aus Sicherheitsgründen vor dem Auswechseln der Glühbirne den Stecker aus der Steckdoseziehen.

1. Sicherstellen, dass sich die Gluhbirne vollständig abgekühlt hat, bevor sie aus der Maschine genommen wird.
2. Die Lampenabdeckung öffnen.
3. Die Gluhbirne Herausnehmen und durch eine Birne des gleichen Typs ersetzen, MAX 15 W.

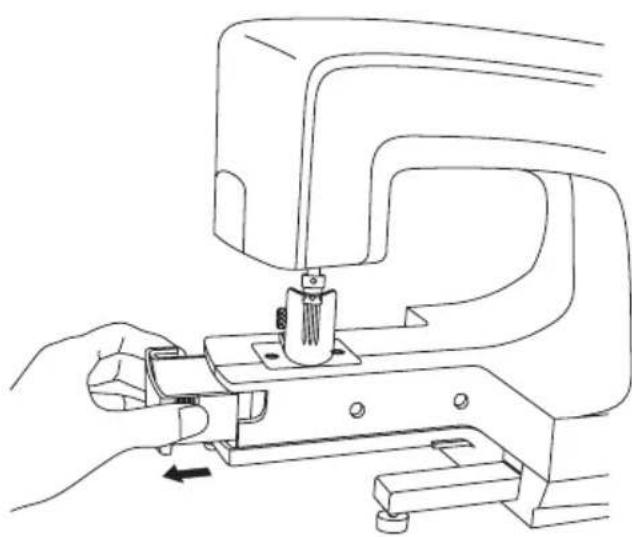

Säubern des Flusenbehälters

Die Arbeitsfl achenerweiterung nach linkschieben und von der Maschine gehmen. Den Flusenbehälter an den geriffeltenGriffl achen vorne und hinten fassen undnach links aus der Maschineziehen.

Die Flusen nach jedem Projekt entfernen.

Wenn sich im Behälter unter der Stichplatte Flusen ansammeln, können die Nadeln brechen.

Den Flusenbehälter wieder in die Maschine einsetzen.

Fehlerbehebung

Verbogene oder brechende Nadel(n)

1. Bewegen Sie den Stoff zu schnell weiter?
2. Berühren die Nadeln den Druckfuß oder die Stichplatte?
3. Befinden sich Staub oder Flusen an den Kanten der Nadeln, des Druckfußes oder in den Lächern der Stickplatte?
4. Muss der Flusenbehälter geleert werden?

Sollten Sie andere Probleme (außer verbogenen und brechenden Nadeln) haben, wenden Sie sichitte an ihren Fachhändler.

Technische Daten

Nadel: #S1037

Anzahl der Nadeln: 5

Nadelklemme: Rundtyp

Transport: Manuell

Gluhbirne: MAX 15 W

AusmaBe: 435 mm x 189 mm x 292 mm

Gewicht: 5,6 kg

Wir behalten uns das Recht vor, die Ausrüstung der Maschine sowie die Auswahr an Sonderzubehr ohne vorhergehende Mitteilung im Sinne des technischen Fortschritts zu verändern und Änderungen an Konstruktion und Aussehen der Maschine vorzunehmen, die sich nicht negativ auf die Funktion auswirken.

Teile und Zubehör von Fremdfirmen

Die Garantie gilt nicht für Defekte oder Schäden, die durch den Einsatz von Teilen und Zubehör von Fremdfirmen verursacht wurden.

Bitte beachten Sie, dass hinsichtlich der Entsorgung these Products, vorschriftsmäßig entsprechend der gültigen nationalen Gesetzgebung für elektrische/ elektronische Produkte, recycliert werden muss. Bei Zweifel setzen Sie sichitte mit Ihr Frem Fachhändler in Verbindung.
