Caractéristiques techniques	Peugeot 206 CC, année 2002, moteur essence, 4 places, toit décapotable, transmission manuelle ou automatique, puissance de 110 à 138 ch selon les versions.
Dimensions et poids	Longueur : 4 030 mm, largeur : 1 700 mm, hauteur : 1 380 mm, poids à vide : environ 1 200 kg.
Consommation de carburant	Consommation mixte : environ 6 à 8 L/100 km selon le moteur et le style de conduite.
Équipements de sécurité	Airbags frontaux et latéraux, ABS, contrôle de traction, ceintures de sécurité avec prétensionneurs.
Entretien et maintenance	Révisions tous les 15 000 km, vérification régulière de l'huile moteur, des freins et des pneus.
Utilisation	Idéale pour la conduite en ville et les balades, toit ouvrant pour une expérience de conduite agréable.
Informations générales	Modèle apprécié pour son design et sa maniabilité, pièces détachées disponibles sur le marché, bon rapport qualité/prix.

FOIRE AUX QUESTIONS - 206 CC (2002) PEUGEOT

Comment ouvrir le toit du PEUGEOT 206 CC ?

Pour ouvrir le toit, assurez-vous que le véhicule est à l'arrêt, puis appuyez sur le bouton de déverrouillage du toit situé sur le tableau de bord.

Que faire si le toit ne s'ouvre pas ?

Vérifiez d'abord la batterie de la voiture. Si elle est faible, cela peut affecter le mécanisme du toit. Si la batterie est en bon état, il pourrait y avoir un problème avec le moteur du toit ou un fusible grillé.

Comment vérifier le niveau d'huile du moteur ?

Ouvrez le capot, retirez la jauge d'huile, nettoyez-la avec un chiffon, puis replongez-la pour vérifier le niveau d'huile. Il doit se situer entre les marques min et max.

Pourquoi le témoin de moteur s'allume-t-il ?

Le témoin de moteur peut s'allumer pour plusieurs raisons, notamment un problème d'allumage, une défaillance du système d'échappement ou un capteur défectueux. Il est recommandé de faire un diagnostic avec un outil OBD-II.

Comment remplacer une ampoule de phare ?

Ouvrez le capot, localisez le dos du phare, débranchez le connecteur et retirez l'ampoule. Insérez la nouvelle ampoule en veillant à ne pas toucher le verre avec vos doigts.

Que faire si la climatisation ne fonctionne pas ?

Vérifiez d'abord le niveau de réfrigérant. Si le niveau est correct, il pourrait y avoir un problème avec le compresseur ou le système électrique. Il est conseillé de consulter un professionnel.

Comment entretenir les freins du PEUGEOT 206 CC ?

Vérifiez régulièrement l'épaisseur des plaquettes de frein et le niveau du liquide de frein. Faites remplacer les plaquettes et le liquide tous les 2 ans ou si vous remarquez une usure importante.

Comment régler les rétroviseurs ?

Utilisez le bouton de réglage situé sur la porte du conducteur pour ajuster les rétroviseurs électriques. Pour les rétroviseurs manuels, ajustez-les à la main.

Pourquoi la voiture fait-elle un bruit étrange lorsqu'elle tourne ?

Un bruit étrange pendant le tournage peut être causé par des problèmes de direction assistée, des roulements de roue usés ou une usure des pneus. Il est conseillé de faire vérifier le véhicule par un professionnel.

Comment réinitialiser l'alerte de maintenance ?

Pour réinitialiser l'alerte de maintenance, tournez la clé en position 'ON' sans démarrer le moteur, puis appuyez sur le bouton de réinitialisation du compteur de maintenance jusqu'à ce que le témoin s'éteigne.

MODE D'EMPLOI 206 CC (2002) PEUGEOT

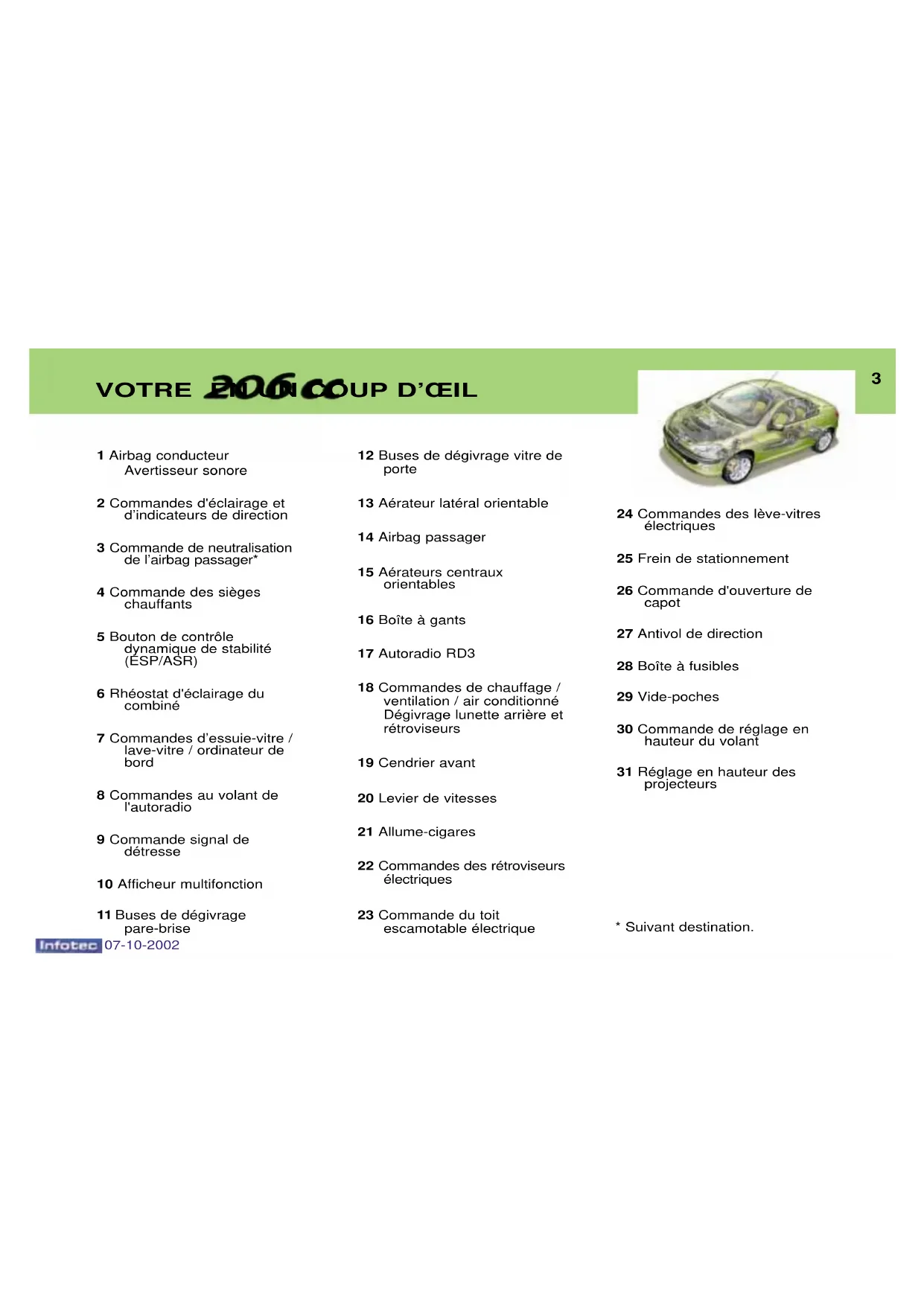

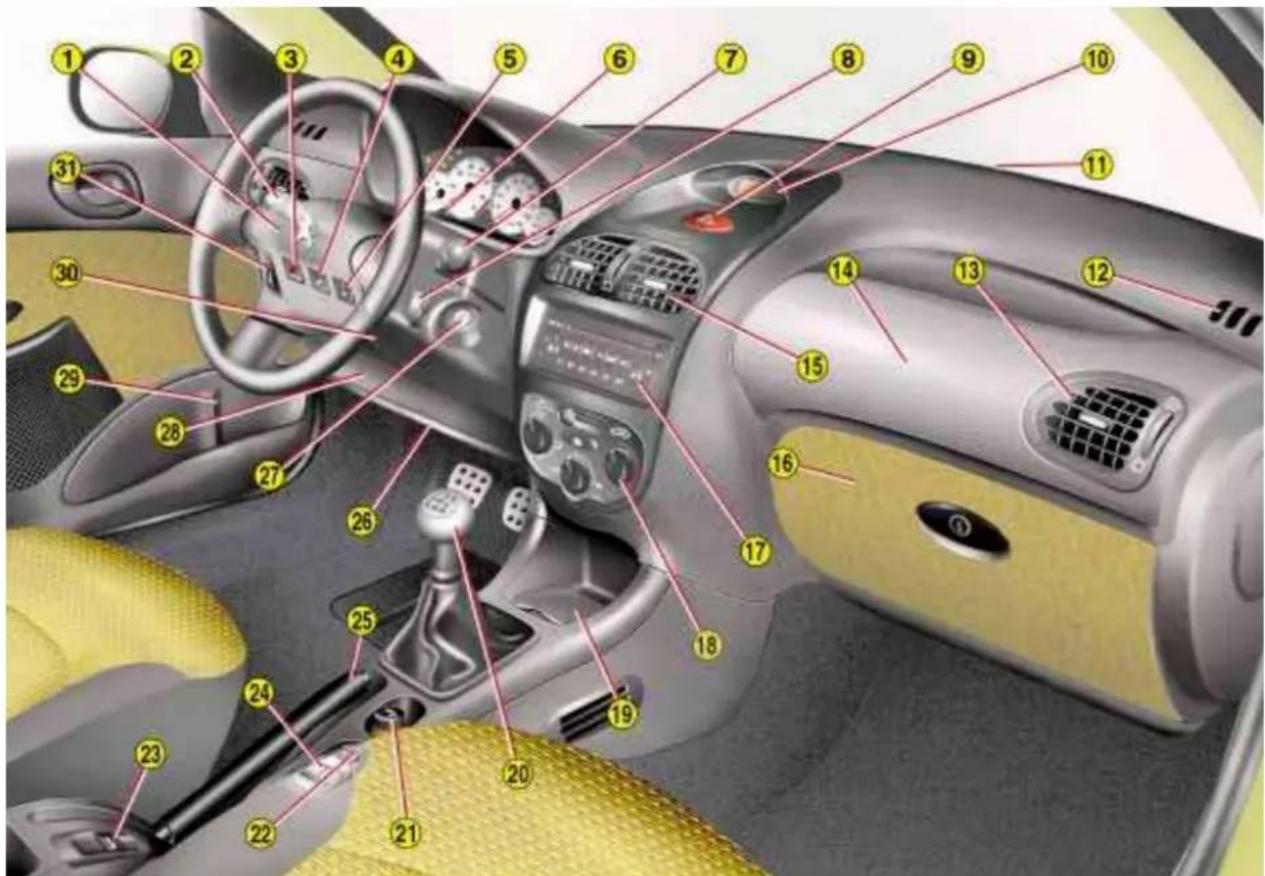

VOTRE 206COUP D'CEIL

VOTRE 206Coup D'CEIL

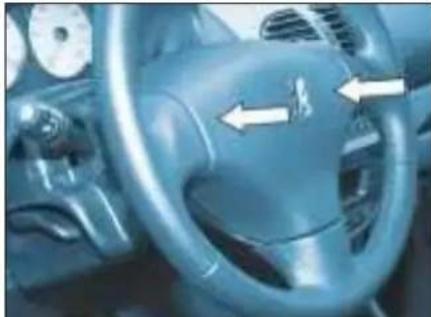

1 Airbag conducteur Avertisseur sonore
2 Commandes d'éclairage et d'indicateurs de direction
3 Commande de neutralisation de l'airbag passager*
4 Commande des sièges chauffants
5 Bouton de contrôle dynamique de stabilité (ESP/ASR)

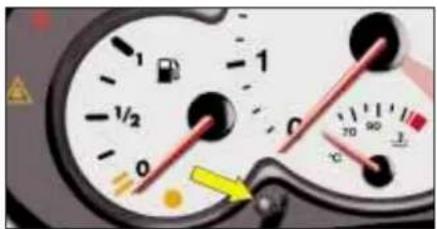

6 Rheostat d'éclairage du combiné

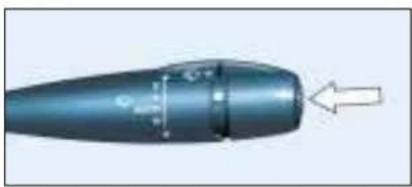

7 Commandes d'essuie-vitre / lave-vitre / ordinateur de bord
8 Commandes au volant de l'autoradio
9 Commande signal de détresse

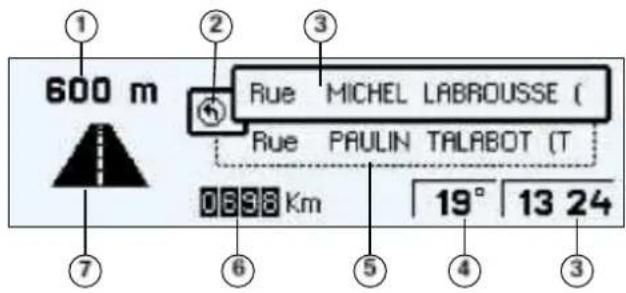

10 Afficheur multifonction
11 Buses de dégivrage pare-brise 07-10-2002

12 Buses de dégivrage vitre deporte
13 Aérateur látéral orientable
14 Airbag passager
15 Aérateurs centraux orientables

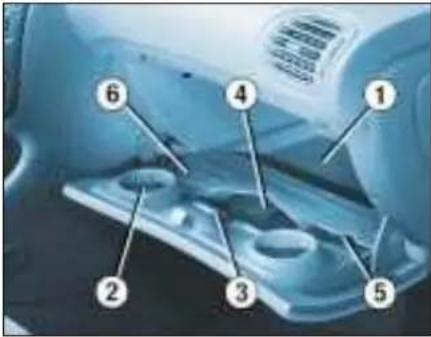

16 Boite a gants

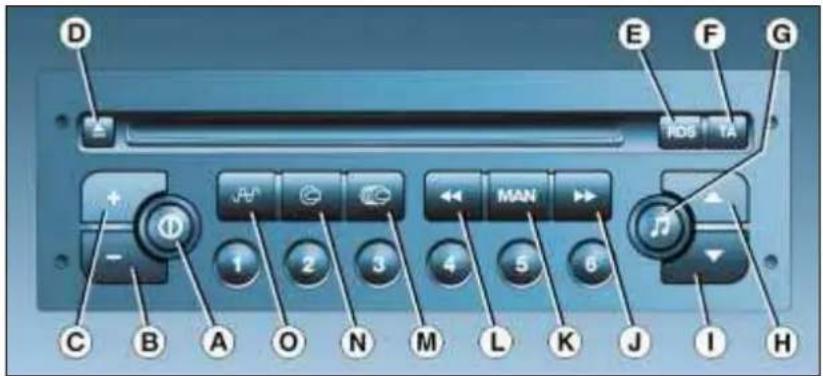

17 Autoradio RD3

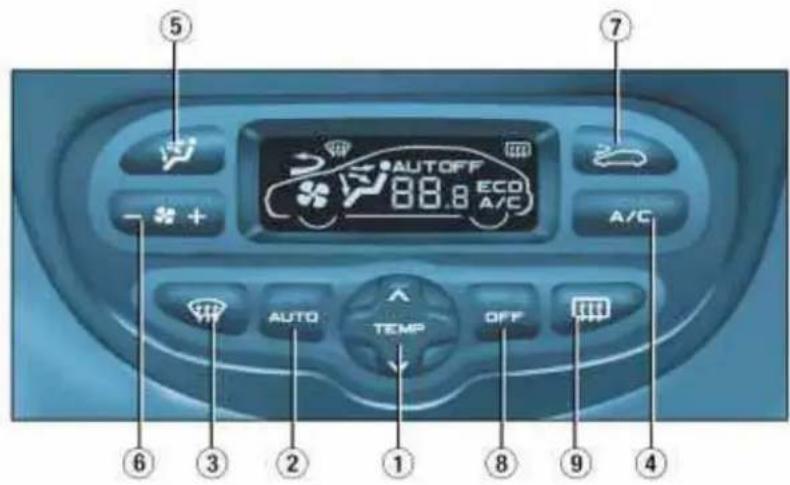

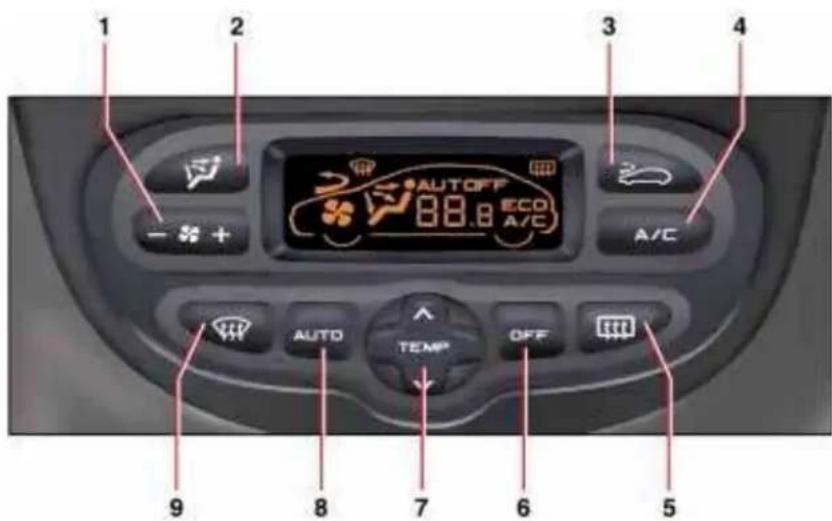

18 Commandes de chauffage / ventilation / air conditionné
Dégivrage lunette arrêté et rétroviseurs
19 Cendrier avant
20 Levier de vitesse
21 Allume-cigares
22 Commandes des rétroviseurs électriques
23 Commande du toit escamtable electrique

24 Commandes des leve-vitres
electriques

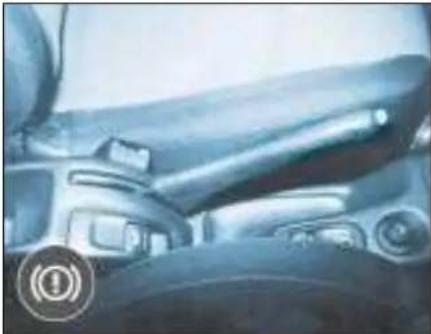

25 Frein de stationnement
26 Commande d'ouverture de capot
27 Antivol de direction

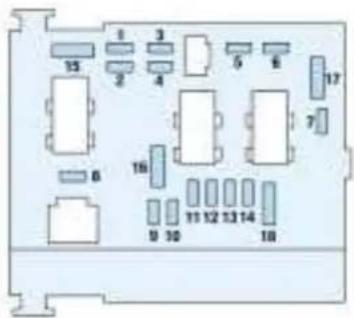

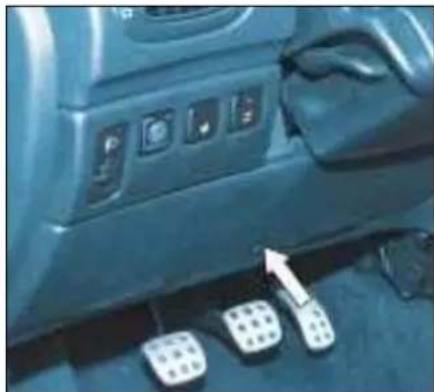

28 Boite à fusibles
29 Vide-poches
30 Commande de réglage en hauteur du volant

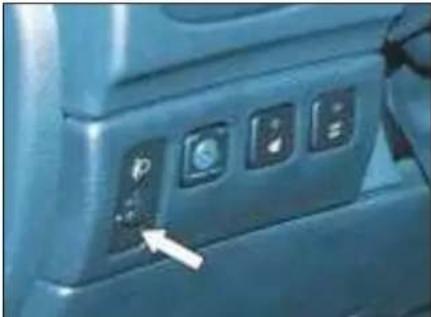

31 Reglage en hauteur des projecteurs

• Suivant destination.

VOTRE 206COUP D'CEIL

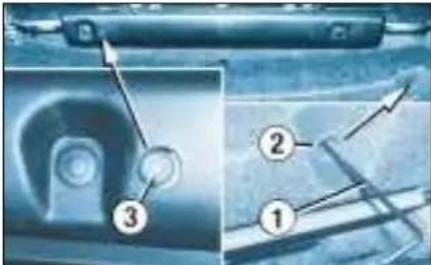

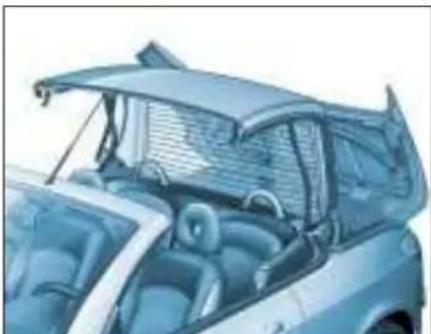

LE TOIT ESCAMOTABLE ELECTRIQUE

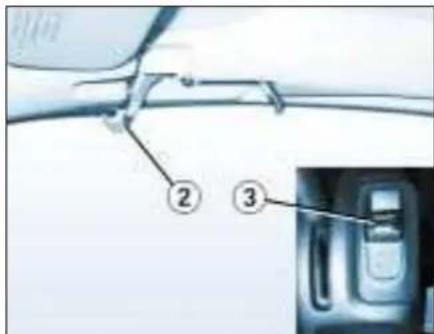

Ouverture du toit

Immobilisez le vehicule sur un sol horizontal.

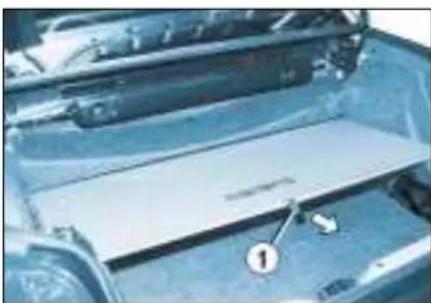

S'assurer que le tendelet 1 est accroché (aucun objet ne doit être posé sur le tendelet; si il y a des bagages dans le coffre, ceux-ci ne doivent pas le soulever).
Vérifiez qu'aucun objet n'est posé sur la tablette arrière.

A l'arrêt, frein de stationnement serré, tournez la clé de contact en position M.

Deverrouillez complètement les deux crochets 2; cette opération est validée par un signal sonore.
Tirez sur le bouton 3 jusqu'au signal sonore qui ponctue la fin de la manoeuvre d'ouverture du toit.

Remarque:

Lors de cette manqueevre, les vitres s'ouvre.

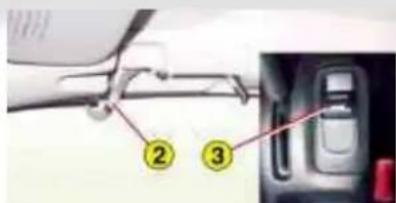

Fermetre du toit

A l'arret, frein de stationnement serre, tournez la clé de contact en position M.
Appuyez sur le bouton 3 jusqu'au signal sonore qui ponctue la fin de la manoeuvre du toit.
Verrouillez les deux crochets 2.

Remarque : les boutons de commande des vitres redeviennent opérationnels après la manoeuvre du tout.

Le toit ne doit pas etre manoeuvre lorsqu'un portebagages charge est installed sur le couvercle de coffre.

Lors des manoeuvres d'ouverture et de fermetre du toit, veillez à ce qu'aucune personne ne se trouve à proximate des éléments en mouvement pour éviter les risques de blessure.

En cas de danger, relâchéz le bouton de commande, la manœuvre s'arrête instantanément.

Ne jamais relâcher durablement le bouton 3, ni couper le contact lorsque le toit est dans une position intermédiaire (ni complètement ouvert, ni complètement fermé).

VOTRE 206COUP D'CEIL

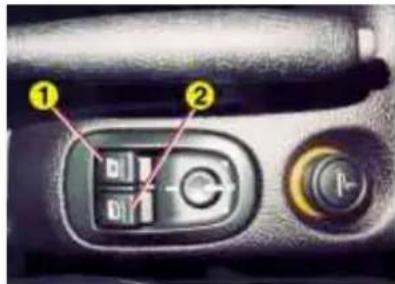

LES LEVE-VITRES ELECTRIQUES

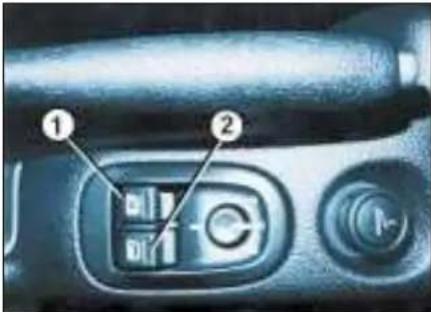

1-Commande de Ieve-vitres electriques conducteur
2-Commande de Ieve-vitres electriques passager

Chaque interrupteur commande, de son coto, la vitre avant et la vitre de custode.

Fonctionnement manuel

Appuyez sur l'interrupteur (ouverture) ou tirez-le (fermeture) sans dépasser le point de résistance.

La vitre s'arrête des que vous relâchez l'interrupteur.

La vitre de custode ne s'ouvre que lorsque la vitre avant est complètement ouverte, après un temps mort d'une seconde.

Fonctionnement automatique

• Ouverture

Les vitres sont automatiques à l'ouverture (cle en position marche, moteur tournant).

Appuyez sur l'interrupteur audela du point de resistance:
— un appui bref ouvre complètement la vitre avant; ensuite, un nouvel appui bref ouvre complètement la vitre de custode,
-un appui long ouvre complètement la vitre avant, puis la vitre de custode.

Fermeture

Seule la vitre avant cote conducteur est automatique à la fermeture (moteur tournant ou vehicule roulant), lorsque la vitre de custode est fermée.

Tirez brievement sur l'interrupeur au-delà du point de résistance pour fermer complètement la vitre avant côté conducteur.

Remarque: les interrupteurs des léve-vitres sont inopérants pendant la manoeuvre du tout.

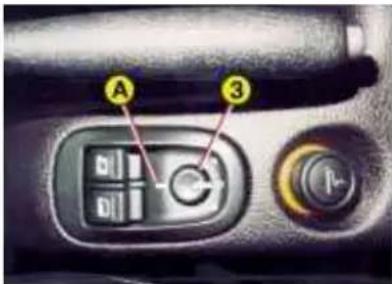

LES RETROVISEURS ELECTRIQUES

Tournez la commande 3 à droite ou à gauche pour sélectionner le rétroviseur correspondant.

Déplacez la commande 3 dans les quatre directions pour effectuer le réglage.

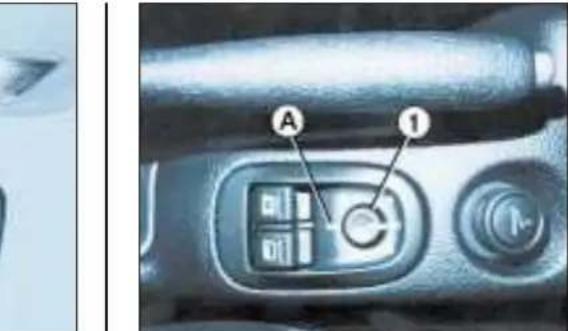

Rétroviseurs rabattables électriquement

Contact mis, tournez la commande 3 en positionA.

VOTRE 206COUP D'CEIL

LE DEMARRAGE

Les quatre positions de la clé dans le verrou de démarrage:

Position STOP:

le contact est coupé.

1er cran, position Accessoires: le contact est coupé mais les accessoires peuvent fonctionner.

2^ cran, position Marche: le contact est mis.

Position Demarrage: le démarre est actionné.

Antivol de direction

Avant de démarrer, déverrouillez la direction, si nécessaire, en tournant légarement le volant en même temps que la clé.

Il est conseilé de débrayer pendant l'action du démarreur afin de faciliter la mise en route du moteur.

Demarrage du moteur

N'appuyez pas sur l'accélérateur.

Actionnez le démarreursans relacher la clé jusqu'à ce que le moteur tourne.

Ne jamais emballer le moteur froid.

Ne jamais laisser tourner le moteur dans un local fermé.

N'apportez aucune modification à l'antivol de direction.

LES CLEs

Les clés permettent d'actionner indépendament les serrures des portes, du coffre (ouverture), du bouchon de réservoir, de l'antivol de direction, de la boite à gants et de la commande de neutralisation de l'airbag passager.

Verrouillage centralisé

Les clés permettent à partir de la portec conducteur :

• le verrouillage simultané des portes et du coffre,
• le déverrouillage simultané des portes seules.

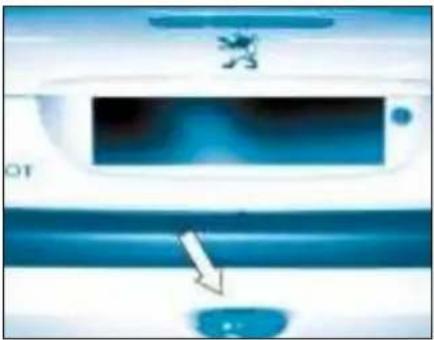

Le déverrouillage du coffre n'est possible qu'en actionnant sa serrure.

La télécommande Une pression sur le bouton A permit le verrouillage a distance des portes et du coffre. Il est signalé par l'allumage fixe des feuins indicateurs de direction pendant environ deux secondes.

Une pression sur le bouton B permet le déverrouillage a distance des portes seules.

Il est signalé par le clignotement rapide des feuels indicateurs de direction pendant environ deux secondes.

VOTRE 206COUP D'CEIL

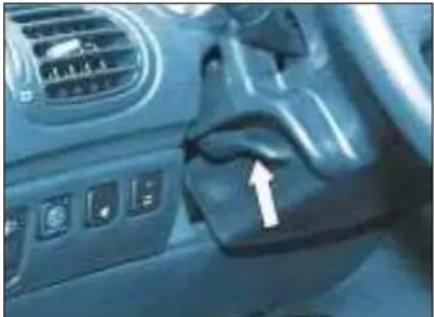

LE RÉGLAGE EN HAUTEUR DU VOLANT

A l'arret, abaissez la commande pour déverrouiller le volant.
Réglez à la hauteur désirée et relevez la commande pour verrouiller le volant.

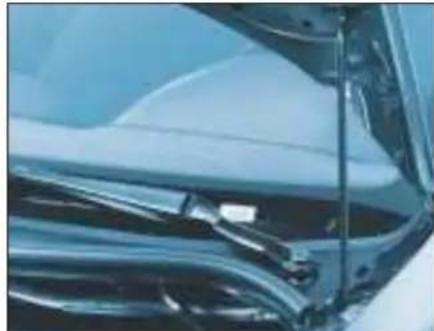

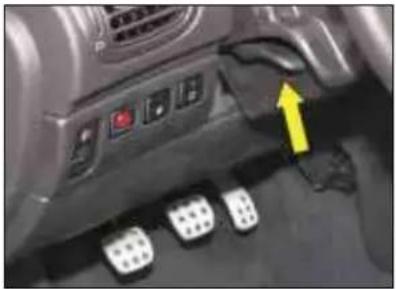

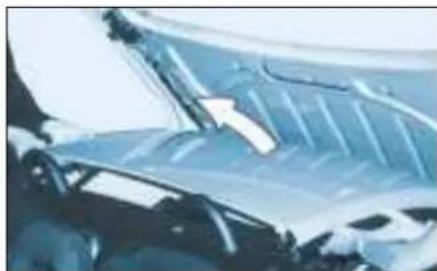

L'OUVERTURE DU CAPOT MOTEUR

A l'intérieur: tirez la manette.

A l'extérieur: soulevez la manette et ouvre le capot. Fixez la bequille pour le maintainir ouvert.

10

VOTRE 206Coup D'CeIL

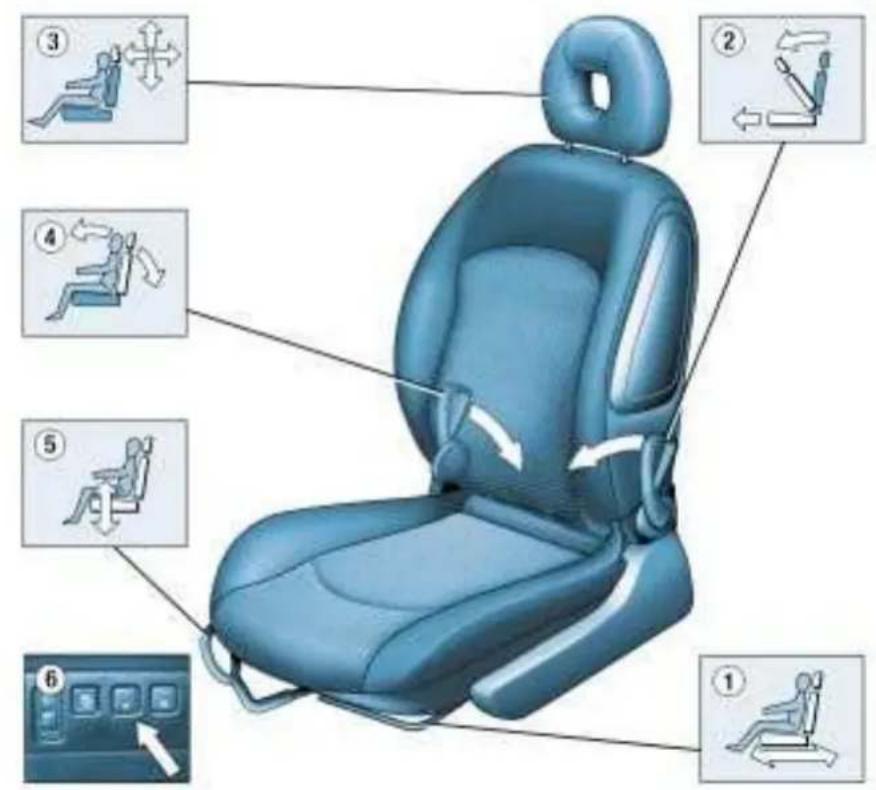

LES SIEGES AVANT

1 - Réglage longitudinal
2 - Accès aux places arrêté
3 - Réglage en hauteur et en inclinaison de l'appuie-tête

Ne jamais rouler avec les appuie-tete déposés.

4 - Réglage de l'inclinaison du dossier
5 - Réglage en hauteur du siège conducteur
6 - Commande des sièges chauffants.

Infotec

07-10-2002

VOTRE 206COUP D'CEIL

AIRBAGS FRONTAUX

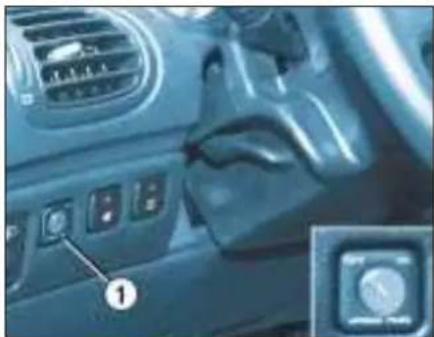

La neutralisation de l'airbag passager*

Introduisez la clé de contact dans la commande 1 et tournez la :
-position ON airbag passager active,
position OFF airbag passager neutralise.

Le contrôle de fonctionnement

Contact mis (2ème cran de la clé), l'allumage de ce témoin, accompagné d'un signal sonore et du message "Airbag passager neutralise" sur l'écran multifonction, indique que l'airbag passager est neutralise (position "OFF" de la commande).

Le témoin reste allumé pendant toute la durée de la neutralisation.

Les précautions relatives à l'albag passager

Vehicule equiped'une commande de neutralisation:

neutralise l'airbag si vous installez un siege enfant dos à la route,
- activez l'airbag lors du transport d'un adulte.

Vehicule non equipoé d'une commande de neutralisation:
n'installez pas de siege enfant dos à la route sur le siege avant passager.

Dans tous les cas, ne posez pas les pieds ou un objet quelconque sur la planche de bord.

• Suivant destination.

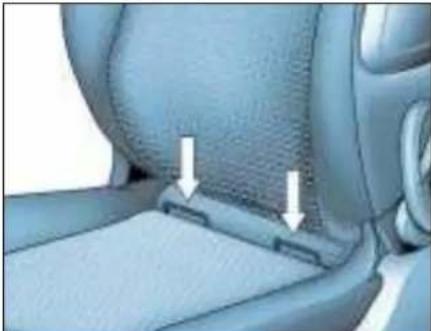

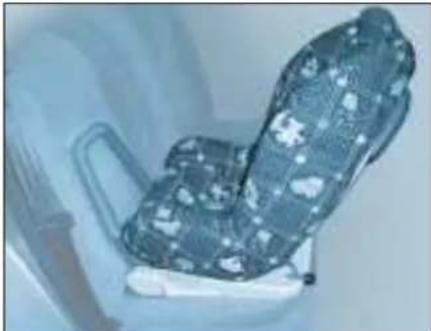

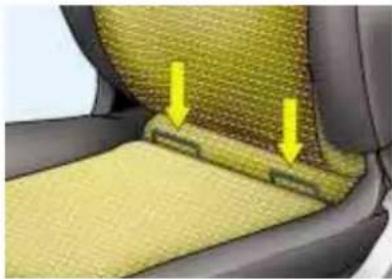

FIXATIONS "ISOFIX"

Disponibles sur le siege avant passager, les fixations isofix permettent d'installer le siege infant specifique, commerciaisé au sein du réseau PEUGEOT.

Les verrous intégrés au siège infant viennent s'ancer sur les fixations Isofix et assurent ainsi un montage fiable, solde et rapide. Le siège infant doit être monté en position "dos à la route" pour les enfants de moins de 13 kg (pour cela il est impératif de neutraliser l'airbag passager).

Suivez les indications de montage du siege enfant dans la brochure d'installation du fabricant.

14

VOTRE 206COUP D'CEIL

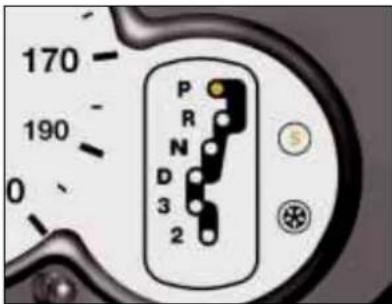

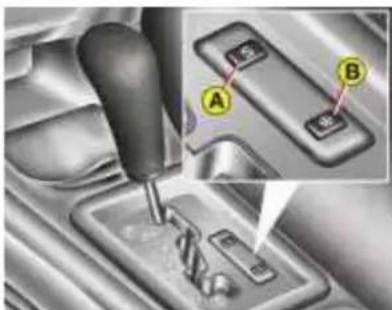

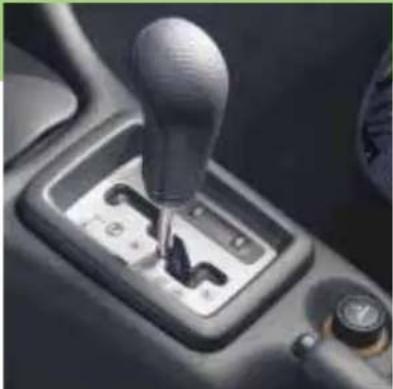

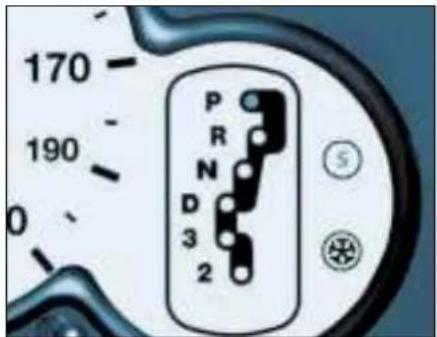

LA BOITE DE VOTESSES AUTOMATIQUE AUTOACTIVE

Demarrage

Pour demarrer le moteur, amenez le levier selecteur en position N ou P.

Appuyez sur le frein pour quitter la position P et lors de la selection des vitesses avant ou arrrière.

P. Parking.
R. Marche arrriere.
N. Point mort.
D. Conduite : dans cette position, les quatre rapportes passent automatiquement.
3. Passage automatique des trois premiers rapportes uniquement.
2. Passage automatique des deux premiers rapports uniquement.

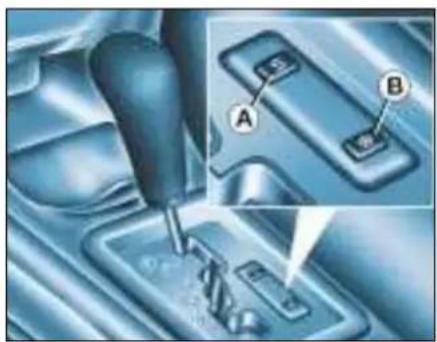

A. Programme Sport.
B. Programme neige.

LES RÉVISIONS PEUGEOT

LES RÉVISIONS PEUGEOT

Votre vehicule beneficie d'un entretien espace : tous les 30 000 km ou tous les deux ans.

L'espacement des révisions nécessite de contrôler régulièrement le niveau d'huile moteur : l'appoint d'huile entre deux vidanges est normal.

C'est pourquoi le Résseau PEUGEOT vous invite à une visite intermédiaire entre chaque Révision.

L'échéance de cette visite n'est pas signalée par l'indicateur de maintenance. Elle est à faire effectuer tous les 15 000 km maximum.

Un professionnel de la marque effectuera un contrôle rapide, ainsi que les appoints, sils sont nécessaires (huile, liquide de refroidissement, liquide lave-glace à concurrence de 2 litres).

En effet, un niveau d'huile insuffisant presente des risques de dommages importants pour le moteur : vérifiez-le au moins tous les 3 000 km ou tous les 5 000 km, selon les conditions d'utilisation.

Cet entretien espacé est le résultat de l'évolution de nos vehicules et des lubrifiants :

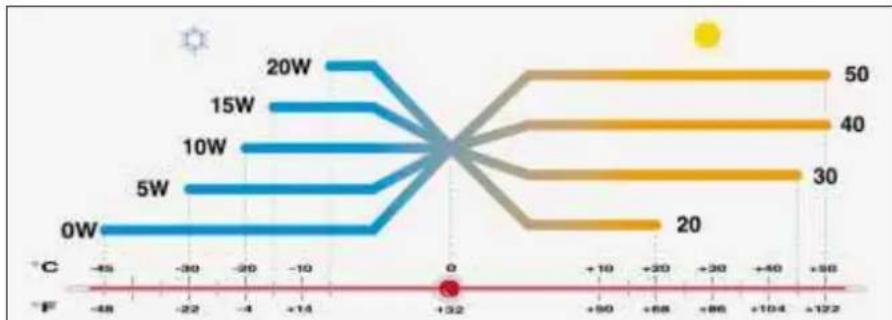

AUSSI IL EST IMPÉRATIF D'UTILISER EXCLUSIVÉMENT DES LUBRIFIANTS MOTEUR HOMOLOGUES ET RECOMMANDÉS PAR LE CONSTRUCTEUR.

LES RÉVISIONS PEUGEOT

PARTICULARITÉS

Certsains organes essentiels de votre vehicule ont des périodicités de contrôles spécifique.

Les airbags et les éléments pyrotechniques des ceintures de sécurité sont à contrôler tous les 10 ans.

Le liquide de frein est à remplacer tous les 60 000 km ou tous les 2 ans.

Le filtré à pollen doit être contrôle lors de chaque visite dans le réseau PEUGEOT (révisions et visites intermédiaires).

La courroie de distribution : consultez le Réseau PEUGEOT.

Remarque: le liquide de refroidissement ne nécessite aucun renouvellement.

Conditions particulieres d'utilisation

En cas d'utilisation dans certaines conditions particulièrement difficiles :

• Porto à portepermanent.
• Utilisation urbaine.
• Petits trajets répétés, moteur froid parasse température.

Ou encore dans le cas deseau prolonge dans les conditions ci-apres :

• Pays chauds avec température féquement supérieure à 30 °C.
  Pays froids avec tempéature féquement inférieure à -15 °C.
• Pays à atmophère poussièreuse.
• Pays possedant des lubrants ou des carburants inadaptes à nos recommendations.

Il est nécessaire de recourir à un plan d'entretien "Conditions Particulières", complenant des opérations spécifiques et des périodités d'entretien rapprochées :

Tous les 20 000 km ou tous les ans.

LES RÉVISIONS PEUGEOT

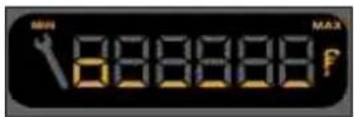

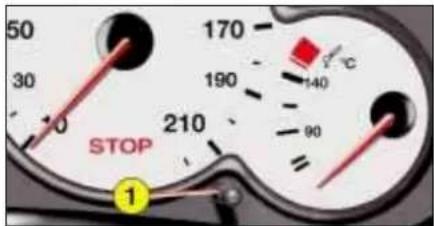

INDICATEUR DE MAINTENANCE

Il vous informe de l'échéance de la prochaine révision à faire effectuer conformément au plan d'entretien du constructeur.

Fonctionnement

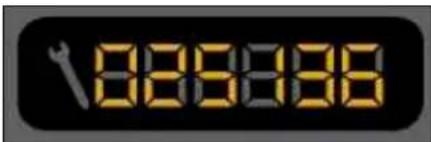

Des la mise du contact et pendant 5 secondes, lacle symbolisant les opérations de maintenance sallume; I'afficheur du totalisateur kilometrique vous indique le nombre de kilometres (arrondi par defaut) restant avant la prochaine revision.

Exemple : il vous reste 4 800 km à parcourir avant la prochaine révision.

A la mise du contact et pendant 5 secondes, l'afficheur indique :

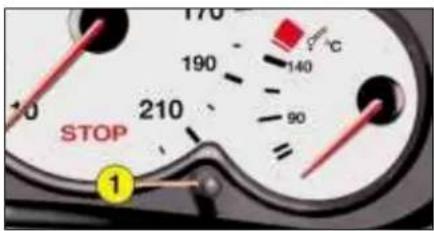

5 secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal et l'afficheur indique le kilométrage total ou journalier.

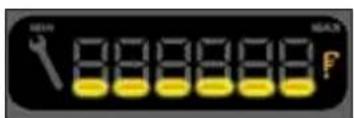

L'échéance jusqu'à la prochaine révision est inférieure à 1000 km.

Exemple : il vous reste 900 km à parcourir avant la prochaine révision.

A la mise du contact et pendant 5 secondes, l'afficheur indique :

5 secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal et la clé reste allumée.

Elle yous signale qu'une révision est à faire effectuer prochainement. L'afficheur indique le kilométrage total ou journalier.

L'échéance

de révision est dépassee.

A chaque mise du contact et pendant 5 secondes, la clé de maintenance et le kilométrage dépasse clignotent.

Exemple :youavesepassedéchéance de révision de 300 km,la révision de votre vehicule est à faireeffectuer trèsrapidement.

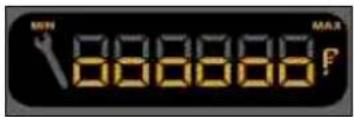

A la mise du contact et pendant 5 secondes, l'afficheur indique :

5 secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal et la clé de maintenance reste allumée. L'afficheur indique le kilométrage total ou journalier.

LES RÉVISIONS PEUGEOT

Remise à zéro de l'indicateur de maintenance

Votre Point Service PEUGEOT effectue cette opération après chaque révision.

Si vous avez effectué vous-meme la révision de votre vehicule, la procédure de remise à zéro est la suivante :

• coupez le contact,

• appuyez sur le bouton 1 et mainte nez-le enforcé,

• mettez le contact. L'afficheur kilométrique commence un compte à rebours de 10 secondes,
• maintenez le bouton 1 enforcé pendant 10 secondes.

L'afficheur indique [= 0] et la clé de maintenance disparait.

LES RÉVISIONS PEUGEOT

LES NIVEAUX DE RÉVISION

Chaque vehicule possede son cycle d'entretien, defini par le constructeur en fonction de ses particularites techniques. Ce cycle est constitue d'une alternance de 2 niveaux A et C, de visites intermediaires et de quelques operations complémentaires specifiques a touve vehicule; elles correspondant a des etapes cle de la vie de touve 206 CC.

Le représentant de la marque vous indiquera le niveau et le contenu de la prochaine révision lors de la visite de garantie, puis lors de chaque révision.

LE CYCLE D'ENTRETIEN DE VOTRE 206 CC

Révision tous les 30 000 km ou 2 ans

Niveau d'huile de la boite de vitesses automatique tous les 60 000 km.
Ces forcaits sont réalisés avec de l'huile à base de synthese; de l'huile Économie d'Energie ou de l'huile de synthese peuvent être également utilisées.

Visite d'appoint intermédiaire intégrée dans les Forfaits Revisions.

• Premier des deux termes atteint.

Infotec 07-10-2002

LES RÉVISIONS PEUGEOT

LES RÉVISIONS PEUGEOT NIVEaux A ET C ET LA VISITE INTERMÉDAIRE

Opérations Designations des opérations		Visite de Garantie	Niveau
			A C	Intermédiaire
VIDANGE	- Vidange moteur.		●	●
ÉCHANGE	- Filtré à huile.		●	●
	- Filtré à carburant.			●
	- Élement filtré à air.			●
	- Bougies d'allumage			●
NIVEAU	- Huile moteur (contrôle + appoint).	●			●
	- Huile Boîte de vitesses manuelle (contrôle + appoint).	●		●
	- Batterie (contrôle + appoint) si bouchon démontable.		●	●
	- Lave-vitre AV (contrôle + appoint).	●	●	●	●
	- Liquede refroidissement (contrôle + appoint).	●	●	●	●
	- Liquede freins (contrôle + appoint).	●	●	●
	- Liquede assistance de direction (contrôle + appoint selon équipement).	●	●	●
CONTRÔLE	- Fonctionnement feuux, éclairages, signalisations.	●	●	●
	- Etat vitre, optiques de phare, transparents feuels et rétroviseurs.		●	●
	- Avertisseur sonore.		●	●
	- Gicleurs de lave-vitre.		●	●
	- Etat des balais d'essuie-vitre.		●	●
	- Etat et tension des courroires d'accessoires.		●	●
	- Efficacité du frein à main.		●	●
	- Etanchêté et état des circuits hydrauliques (durits et carters).		●	●
	- Etat protecteurs en cauchachoc.	●	●	●
	- Plaquettes de freins.		●	●	O
	- Etat yeux, moyeu, biellettes, rotules, articulations élastiques.			●
	- Etanchêté amortisseurs.			●
	- Usure garnitures arrêté.			●
	- Etat et mise à pression pneumatiques (y compris roue de secours).	●	●	●
	- Anti-pollution selon réglementation en vigueur.	●	●	●
	- Filtré à pollen (selon équipement).		●	●	O
	- Contrôle visuel de l'ensemble du vehicule par un technicien du réseau de la marque.	●			●
SERVICE*	- Vécicule de courtoisie.			●
ESSAI SUR ROUTE			●	●

Toutes conditions de roulage.
O Si conditions spécifiques.
*Suivant pays.

LES RÉVISIONS PEUGEOT

APPELLATIONS COMMERCIALES DES LUBRIFIANTS MOTEUR HOMOLOGUES ET RECOMMANDÉS EN EUROPE(1)

ESSENCE ESSENCE

(1) Niveau de qualite mini : Moteurs à essence : ACEA A3 et API SH/SJ - ACEA - Association des Construcleurs Européens Automobiles - API - American Petroleum Institute.

07102008

aion d'huile ne repondant pas a la norme ACEA A3-B3 necessile de recour in au plan d'entrelien conditions particulieres comprenant des periodicles d'entrelien rapprochees

LES RÉVISIONS PEUGEOT

PRECONISATION DES LUBRIFIANTS HOMOLOGUES

Les huiles qui figurent dans le tableau ci-contre convennent à la plupart des utilisations.

Le schéma ci-contre précise la plaque de viscosité optale en fonction des températures d'utilisation.

Il est également possible d'utiliser des huiles synthétiques "de qualite supérieure".

A défaut d'huiles semi-synthétiques ou synthétiques, des huiles de qualite API SH/SJ peuvent etre utilisées en recourant au plan d'entretien "Conditions particulières" qui prévoit des périodités rapprochées.

N'hésitez pas à demander conseil à un Point Service PEUGEOT pour preserver l'agrement d'utilisation et optimier le coût d'entretien de votre vehicule.

Pour les pays hors Europe, veuillez vous adresser au représentant local d'Automobiles PEUGEOT.

	ESSO	TOTAL
Boîte de vitesses ESSO GEAR OIL BV manuelle 75W80 PR 9736.41 75W80		IMPERATIVEMENT IMPERATIVEMENT TOTAL TRANSMISSION BV
Boîte de vitesses IMPÉRATIVÉMENT automatique AL4 ATF 4HP20-AL4 PR 9736.22
Direction assistée ESSO ATF D TOTAL FLUIDE AT42 PR 9730.94

Autres produits homologues

Liquide de freins PE	UGEOT DOT4
Liquide de refroidissement	PROCOR TM108/GLYSANTIN G33 ou REVKOGEL 2000 IMPERATIVEMENT Protection -35 °C

LE CONTROLE DE MARCHE

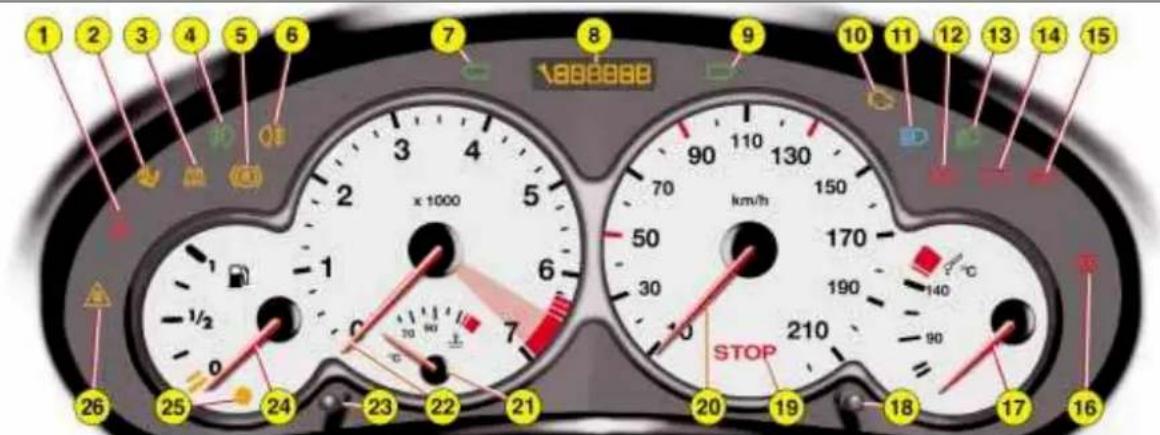

CADRAN DE BORD: BOITE DE VOTESSES MANUELLE

1. Temoin de ceinture non bouclée*
2. Témoin de neutralisation de l'airbag passager*
3. Témoin d'airbags frontaux et lateraux
4. Témoin de faux antibrouillard avant
5. Témoin du système antiblocage de roues (ABS)
6. Témoin de feu antibrouillard arrête
7. Indicateur de changement de direction gauche

8. Totalisateur kilométrique, indicateur de maintenance et indicateur niveau d'huile moteur

9. Indicateur de changement de direction droit

10. Témoin autodiagnostic moteur
11. Témoin de faux de route
12. Témoin de frein de stationnement, de niveau de liquide de frein et de défaut de REF
13. Témoin de faux de croissement
14. Témoin de charge batterie
15. Témoin de pression et de température d'huile moteur

16. Témoin de température et de niveau mini du liquide de refroidissement

17. Indicateur de températe d'huile moteur

18. Bouton du totalisateur kilométrique
19. Témoin d'alerte centralisée (STOP)
20. Indicateur de vitesse
21. Indicateur de température du liquide de refroidissement
22. Compte-tours
23. Bouton du rhéostat d'éclairage
24. Indicateur de niveau de carburant
25. Témoin de niveau mini de carburant

26. Témoin de contrôle dynamique de stabilité (ESP/ASR)

27. Suivant destination.

LE CONTROLE DE MARCHE

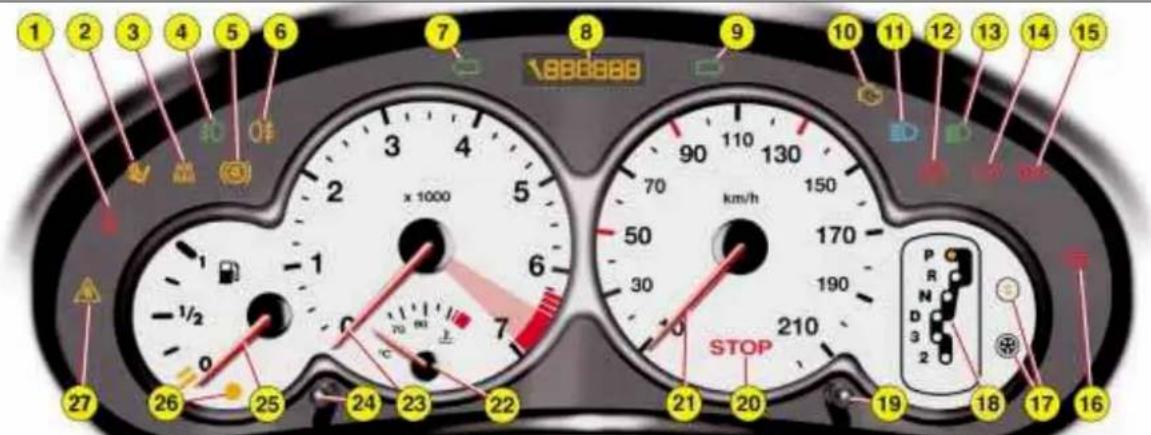

CADRAN DE BORD: BOITE DE VOTESSES AUTOMATIQUE

1. Témoin de ceinture non bouclée*
2. Temooin de neutralisation de l'airbag passager*
3. Témoin d'airbags frontaux et lateraux
4. Temoin de faux antibrouillard avant
5. Témoin du système antiblocage de Roues(ABS)
6. Témoin de feu antibrouillard arrête
7. Indicateur de changement de direction gauche

8. Totalisateur kilométrique, indicateur de maintenance et indicateur de niveau d'huile moteur

9. Indicateur de changement de direction droit

10. Témoin autodiagnostic moteur

11. Témoin de feu des route
12. Témoin de frein de stationnement, de niveau de liquide de frein et de défaut de REF
13. Témoin de faux de croissement
14. Témoin de charge batterie
15. Témoin de pression et de température d'huile moteur
16. Témoin de température et de niveau mini du liquide de refroidissement

17. Programmes de fonctionnement

18. Indicateur de rapport de boite de vitesse

19. Bouton du totalisateur kilométrique
20. Temoi n'd'alerte centralisee (STOP)
21. Indicateur de vitesse
22. Indicateur de température du liquide de refroidissement
23. Compte-tours
24. Bouton du rhéostat d'éclairage
25. Indicateur de niveau de carburant
26. Témoin de niveau mini de carburant
27. Témoin de contrôle dynamique de stabilité (ESP/ASR)
28. Suivant destination.

LE CONTROLE DE MARCHE

CONTROLE DE MARCHE

Un témoin d'alerte allumé en permanence ou clignotant, moteur tournant, est le signe d'un défaut de fonctionnement de l'organe concerné. L'allumage de certains témoins peut être accompné d'un signal sonore et d'un message sur l'écran multifonction. Ne négligez pas cet avertissement : consultez au plus vite un Point Service PEUGEOT. Véhicule roulant, lorsque le témoin d'alerte centralisée STOP s'allume, l'arret est imperatif ; arrêtez votre vehicule dans les mêlures conditions de sécurité.

Témoin d'alerte centralisée (STOP)

"pression d'huile moteur", de "température et de niveau mini du liquide de refroidissement", de "frei de stationnement", de "niveau mini liquide de frei" et de "défaut du systèmelectronique de freinage".

L'arrêt est imperatif en cas de clignotement, moteur tournant.

Consultez un Point Service PEUGEOT.

Témoin de pression et de température d'huile moteur

Coupledavecle temoin d'alerte centralisee (STOP).

L'arrêt est imperatif

Ce témoin indique soit :

• une pression d'huile insuffisante,

• un manque d'huile dans le circuit de lubricification. Complétez le niveau.

• une température d'huile trop élevé. L'allumage du fémoin s'accompagne d'un signal sonore. Pour abaiser la température de l'huile, réduisez votre vitesse.

Consultez un Point Service PEUGEOT.

Témoin de température et de niveau mini de liquide de refroidissement

Coupledavecle temoin d'alerte centralisee (STOP).

L'arrêt est impératif

Attendre le refroidissement du moteur pour completer le niveau.

Le circuit de refroidissement est sous pression.

En cas de dépannage et afin d'éviter tous risques de brûlures, dévissez le bouchon de deux tours pour laisser tomber la pression.

Lorsque la pression est tombée, retirez le bouchon et complètez le niveau.

Consultez un Point Service PEUGEOT.

Témoin de frein de stationnement, de niveau mini de liquide de frein et de défaut du système de Répartition Electronique de Freinage (REF)

Couple avec le témoin d'alerte centralisée (STOP).

Ilindique soit:

• que le frein de stationnement est serré ou mal desserre,
• une baisse excessive du liquide de frein (si le témoin reste allumé même avec le frein desserré),
• un défaut du système de Répartition Électronique de Freinage (REF), si simultanément allume avec le témoin d'ABS.

L'arret est impératif

Consultez un Point Service PEUGEOT.

Témoin du système antiblocage de roues (ABS)

Il s'allume à chaque mise du contact pendant 3 secondes.

Le témoin resté allumé ou s'allumant au-dessus de 12km / h indique un dysfonnancement du système ABS.

Le vehicule conserve neanmoins un freinage classique avec assistance.

L'allumage de ce témoin est arrivagné d'un signal sonore et du message

"Anomalle ABS" sur I'ecran multifonction.

Consultez un Point Service PEUGEOT.

LE CONTROLE DE MARCHE

Témoin du système de contrôle dynamique de stabilité (ESP/ASR)

Il s'allume à chaque mise du contact pendant quelques secondes.

Le témoin resté allumé ou s'allumant moteur tournant, vehicule roulant est accompagné d'un signal sonore et du message "ESP/ASR hors service" sur l'écran multifonction ; consultez un Point Service PEUGEOT.

Moteur tournant et vehicule roulant, il clignote à la mise en fonction du système (en cas d'ecart entre la trajectoire suivie par le vehicule et celle souhaitation par le conducteur).

Il s'allume fixement lors de sa neutralisation.

Témoin de charge de la batterie

II indique soit :

• un fonctionnement défectueux du circuit de charge,
  des cosses de batterie ou de demarreur desserrées,
• une courroie d'alternateur sectionné ou détenuedue,
• une panne d'alternateur.

Consultez un Point Service PEUGEOT.

Témoin d'autodiagnostic moteur

Il s'allume a chaque mise du contact.

L'allumage moteur tournant, signale un fonctionnement defectieux du systeme d'injection, d'allumage ou de depollution. Il y a un risque de destruction du catalyseur. Consultez rapidement un Point Service PEUGEOT.

Témoin de niveau mini de carburant

Au premier allumage, il

vous resté au moins 50 km d'autonomie (Contenance du réservoir 47 litres environ).

Témoin de ceinture non bouclée*

A la mise du contact, le témoin s'allume lorsque le conducteur n'a pas boute sa ceinture.

Témoin de neutralisation de l'airbag passager*

L'allumage de ce témoin est accompagné d'un signal sonore et du message "Airbag passager neutralise" sur l'écran multifonction.

Si l'airbag passager est neutralisé, le témoin s'allume à la mise du contact et resté allumé.

Dans tous les cas, si le témoin clignote, consultez un Point Service PEUGEOT.

Témoin d'airbags frontaux et lateraux

Le témoin s'allume à la mise du contact pendant quelques secondes.

L'allumage de ce témoin, moteur tournant, est arrivapné d'un signal sonore et d'un message sur l'écran multifonction indiquant une défaillance des airbags.

Indicateur de températe du liquide de refroidissement

• aiguille dans la zone (A), la température est correcte,
• aiguille dans la zone (B), la température est trop élevé. Le témoin d'alerte centralisée STOP clignote.

L'arrêt est imperatif.

Consultez un Point Service PEUGEOT.

• Suivant destination.

LE CONTROLE DE MARCHE

Témoin du système de contrôle dynamique de stabilité (ESP/ASR)

Il s'allume à chaque mise du contact pendant quelques secondes.

Le témoin resté allumé ou s'allumant moteur tournant, vehicule roulant est accompagné d'un signal sonore et du message "ESP/ASR hors service" sur l'écran multifonction ; consultez un Point Service PEUGEOT.

Moteur tournant et vehicule roulant, il clignote à la mise en fonction du système (en cas d'ecart entre la trajectoire suivie par le vehicule et celle souhaitation par le conducteur).

Il s'allume fixement lors de sa neutralisation.

Témoin de charge de la batterie

II indique soit :

• un fonctionnement défectueux du circuit de charge,
  des cosses de batterie ou de demarreur desserrées,
• une courroie d'alternateur sectionné ou détenuedue,
• une panne d'alternateur.

Consultez un Point Service PEUGEOT.

Témoin d'autodiagnostic moteur

Il s'allume a chaque mise du contact.

L'allumage moteur tournant, signale un fonctionnement defectieux du système d'injection, d'allumage ou de depollution. Il y a un risque de destruction du catalyseur. Consultez rapidement un Point Service PEUGEOT.

Témoin de niveau mini de carburant

Au premier allumage, il

vous resté au moins 50 km d'autonomie (Contenance du réservoir 47 litres environ).

Témoin de ceinture non bouclée*

A la mise du contact, le témoin s'allume lorsque le conducteur n'a pas boute sa ceinture.

Témoin de neutralisation de l'airbag passager*

L'allumage de ce témoin est arrivagé d'un signal sonore et du message "Airbag passager neutralisé" sur l'écran multifonction.

Si l'airbag passager est neutralisé, le témoin s'allume à la mise du contact et resté allumé.

Dans tous les cas, si le témoin clignote, consultez un Point Service PEUGEOT.

Témoin d'airbags frontaux et lateraux

Le témoin s'allume à la mise du contact pendant quelques secondes.

L'allumage de ce témoin, moteur tournant, est arrivapné d'un signal sonore et d'un message sur l'écran multifonction indiquant une défaillance des airbags.

Indicateur de températe du liquide de refroidissement

• aiguille dans la zone (A), la température est correcte,
• aiguille dans la zone (B), la température est trop élevé. Le témoin d'alerte centralisée STOP clignote.

L'arrêt est imperatif.

Consultez un Point Service PEUGEOT.

• Suivant destination.

LE CONTROLE DE MARCHE

Indicateur de températe d'huile moteur

Moteur en marche, il indique la tempé
rature de l'huile :
aiguille dans la zone (C), la temperature est correcte,
- aiguille dans la zone (D), la température est trop élevé. Pour abaisser la température de l'huile, réduisez votre vitesse.

Afficheur situé dans le combiné

Il assure successivement, après la mise du contact, trois fonctions :
- indicateur de maintenance (voir chapitre correspondant),
-indicateur de niveau d'huile moteur,
- totalisateur kilométrique (kilométrage total et journalier).
Remarque: le kilométrage total et journalier est affché pendant trente secondes à la coupure du contact, à l'ouverture de la porte conducteur ainsi qu'au verrouillage et au déverrouillage du vehicule.

Indicateur de niveau d'huile moteur

A la mise du contact, le niveau d'huile du moteur est indiqué pendant 10 secondes environ, après l'information de maintenance.

Maximum

Si le message est confirmé par la verification à la jauge manuelle, un surplus d'huile peut provoquer des dommages moteur.

Consulter rapidement un point service PEUGEOT.

Minimum

Verifiez le niveau avec la jauge manuelle et compléteze. L'indication n'est valable que si le vehicule est sur un sol horizontal, moteur a l'arrêt depuis 10 minutes.

Défaut jauge niveau d'huile

Les 6 segments clignotent, ils indiquent un dysfonctionnement au niveau de la jauge niveau d'huile.

Risques de dépréciation du moteur.

Consultez un Point Service PEUGEOT.

LE CONTROLE DE MARCHE

Totalisateur kilométrique

Une pression sur le bouton 1 permet d'alterner l'affichage du kilométrage total et journalier.

Pour remettre le compteur journalier à zéro, lorsqu'il est affché, appuyez plus de 3 secondes sur le bouton.

Rheostat déclairage

Feux allumés, appuyez sur le bouton pour faire varier l'intensité de l'éclairage du combiné et de l'écran multifonction. Lorsque l'éclairage atteint le réglage minimum (ou maximum), relâchéz le bouton puis appuyez à nouveau pour l'augmenter (ou le diminuier).

Des que l'éclairage atteint l'intensité désirée, relâchez le bouton.

Signal de détresse

Appuyez sur le bouton, les yeux indicateurs de direction clignotent. Il peut fonctionner contact coupé.

Allumage automatique des feux de detresse\*

Lors d'un freinage d'urgence, en fonction de la force de la déciération, les yeux de détresse s'allument automatiquement. Ils s'éteignent automatiquement à la première accéléation.

Vouppouvez les eteindre en appuyant sur le bouton.

• Suivant destination.

VOTRE 206 CC DANS LE DÉTAIL

L'AUTORADIO RD3

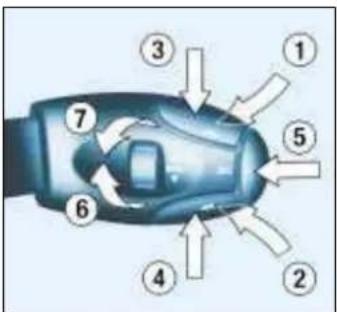

Action Commande exécutée
1 - Appui (derrière) Augmentation du volume sonore
2 - Appui (derrière) Diminution du volume sonore
1 + 2 - Appuis simultanés	Coupure du son (mute) ; restauration du son par appui sur une touche quelconque
3 - Appui Recherche automatique fréquence supérieure (radio) Sélection morceau suivant (CD)
4 - Appui Recherche automatique fréquence inférieure (radio) Sélection morceau précédent (CD)
5 - Appui sur extrémité	Changement de source (radio/CD/changeur CD)
6 - Rotation Sélection station mémorisée supérieure (radio) (sens horsaire) Sélection CD suivant
7 - Rotation Sélection station mémorisée inférieure (radio) (sens anti-horaire) Sélection CD précédent

VOTRE 206 CC DANS LE DÉTAIL

Touche Fonction		L'autoradio.
A Marche/arrêt de	-	Diminution du volume.
B	+	Augmentation du volume.
D Éjection du CD.
E RDS Marche/arrêt de la fonction RDS.Pression de plus de 2 secondes : marche/arrêt du mode de suivi régional.
F	T	Marche/arrêt de la priorité aux informations routières.Pression de plus de 2 secondes : marche/arrêt de la fonction PTY.
G	J	Réglage des graves, des aigus, du loudness, de la répartition sonore et de la correction automatique du volume.
H	▲	Réglage supérieur des fonctions associées à la touche G.
I	▼	Réglage inférieur des fonctions associées à la touche G.
J	►	Recherche automatique fréquence supérieure.Sélection du morceau suivant CD.
K	MAN	Fonctionnement manuel/automatique des touches J et L.
L	▲	Recherche automatique fréquence inférieure.Sélection du morceau précédent CD.
M CH. CD Sélection de la source changeur CD.Pression de plus de 2 secondes : lecture aléatoire.
N	C	Sélection de la source CD.Pression de plus de 2 secondes : lecture aléatoire.
O	Radio	Sélection de la source radio. Sélection des gamas d'ondes FM1, FM2, FMAST, AM.Pression de plus de 2 secondes : mémorisation automatique des stations (autostore).
1 à 6		Sélection de la station mémorisée.Pression de plus de 2 secondes : mémorisation d'une station.Sélection des CD du changeur CD.

VOTRE 206 CC DANS LE DÉTAIL

FONCTIONS GÉNÉRALES

Marche / arrêt

La clé de contact étant en position accessoires ou contact mis, appuyez sur le bouton A pourmettre en marche ou arreter l'autoradio.

L'autoradio peut fonctionner pendant 30 minutes sansmettre le contact.

Système antivol

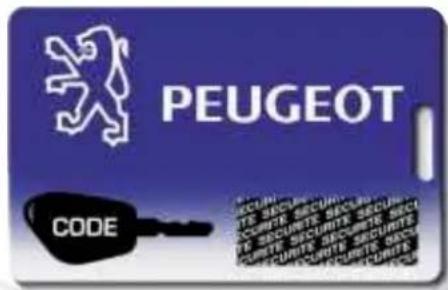

L'autoradio est codé de maniere à fonctionner uniquement sur votre vehicule. Il serait inutilisable en cas d'installation sur un autre vehicule.

Le système antivol est automatique et ne nécessite aucune manipulation de votre part.

RéGLAGE DU VOLUME SONORE

Effectuez des pressions successives sur la touche C pour augmenter le volume sonore de l'autoradio ou sur la touche B pour le diminuer.

Une pressiion continue sur les touches B et C permet un reglage progressif du volume.

RÉGLAGES AUDIO

Effectuez des pressions successives sur la touche G pour acceder aux réglages des graves (BASS), des aigus (TREB), du loudness (LOUD), du fader (FAD), de la balance (BAL) et de la correction automatique du volume.

La sortie du mode audio s'effectue automatiquement après quelques secondes sans action ou en appuyant sur la touche G après la configuration de la correction automatique du volume.

Remarque: le reglage des graves et des aigus est propre à chaque source. Il est possible de les régler différemment en radio, CD ou changeur CD.

VOTRE 206 CC DANS LE DÉTAIL

Réglage des graves

Lorsque "BASS" est affché, appuyez sur les touches H ou I pour faire varier le réglage.

-BASS-9' pour un réglage minimum des graves,
"BASS 0" pour un réglage standard,
"BASS +9" pour un réglage maximum des graves.

Réglage des aigus

Lorsque "TREB" est affché, appuyez sur les touches H ou I pour faire varier le réglage.
-TREB-9' pour un réglage minimum des aigus,
-TREB 0" pour un réglage standard,
-TREB +9 pour un réglage maximum des aigus.

Réglage du lourdness

Cette fonction permet d'accenter automatique les graves et les aigus.

Appuyez sur les touches H ou I pour activer ou désactiver la fonction.

Réglage de la répartition sonore avant/arrière (Fader)

Lorsque "FAD" est affché, appuyez sur les touches H ou I.

La touche H permet d'augmenter le volume sonore à l'avant.

La touche I permet d'augmenter le volume sonore à l'arrière.

Réglage de la répartition sonore droite/gauche (Balance)

Lorsque "BAL" est affché, appuyez sur les touches H ou I.

La touche H permet d'augmenter le volume sonore a droite.

La touche I permet d'augmenter le volume sonore a gauche.

Correction automatique du volume

Cette fonction permet d'adapter automatiquement le volume sonore en fonction de la vitesse du vehicule.

Appuyez sur les touches H ou I pour activer ou neutraliser la fonction.

VOTRE 206 CC DANS LE DÉTAIL

SOURCE RADIO

Remarques sur la réception radio

La réception en modulation d'amplitude AM (GO/PO) comme en modulation de fréquence (FM) est sujette à des perturbations diverses ne mettant pas en cause la qualité de votre installation, mais dues à la nature des signaux et de leur propagation.

En modulation d'amplitude, vous pourrez noter des perturbations lors de passages sous des lignes à haute tension, sous des Ponts ou dans des tunnels.

En modulation de frquence, l'elignement de l'émetteur, la réflexion du signal sur des obstacles (montagnes, collines, immeubles, etc), les zones d'ombres (pas de recouvrement par les émetteurs) peuvent entraîner des perturbations de réception.

Selection de la source radio

Appuyez sur la touche O.

Selection d'une gamme d'ondes

Par pressions brves sur la touche O, vous selectionnez les games d'ondes FM1, FM2, FMast et AM.

Recherche automatique des stations

Appuyez brièvement sur une des touches J ou L pour écouter respectivement la station suivant ou précédente. En Maintenant la touche appuyée dans la direction可以选择, vous obtiennent un défilament continu de la fréquence.

Le défillement s'arrête sur la première station rencontres des que vous relâchez la touche.

Si le programme d'informations routières TA est selectionné, seules les stations diffusant ce type de programme sont scélectionnées.

La recherche d'une station s'effectue d'abord en sensibilité "LO" (seLECTION des émetteurs les plus puissants) pour un balayage de la gamme d'ondes, puis en sensibilité "DX" (selection des émetteurs les plus faibles et les plus lointains).

Pour effectuer directement une recherche en sensibilité "DX", appuyez deux fois sur la touche J ou L.

VOTRE 206 CC DANS LE DÉTAIL

Recherche manuelle des stations

Appuyez sur la touche "MAN".

Appuyez brièvement sur une des touches J ou L pour respectivement augmenter ou diminuer la fréquence affichée.

En Maintenant la touche appuyee dans la direction choise, vous obtiendrez un defilement continu de la frquence.

Le défilament s'arrête des que vous relâchez la touche.

Une nouvelle pression sur la touche "MAN" permet de revenir à la recherche automatique des stations.

Mémorisation manuelle des stations

Selectionne la station désirée.

Maintenez pendant plus de deux secondes l'une des touches "1" à "6" appuyée.

Le son se coupe puis redevient audible, confirmant que la station a bien ete memorisee.

Mémorisation automatique des stations FM (autostore)

Maintenez pendant plus de deux secondes la touche O appuyee.

Votr autoradio mormise automatique les 6 meilleurs emeteurs reus en FM. Ces stations sont mormises dans la gamme d'ondes Fmast.

Lorsque six émetteurs n'ont pu être trouvés, les mémoires restantes sontinchangées.

Rappel des stations méorisées

Dans chaque gamme d'ondes, une pression brève sur l'une des touches "1" à "6" rappelle la station méorisée correspondante.

VOTRE 206 CC DANS LE DÉTAIL

SYSTEME RDS

Utilisation de la fonction RDS (Radio Data System) sur bande FM

Le système RDS vous permet de rester à l'écoute de la même station qu'elle que soit la fréquence qu'elle utilise pour la région que vous traversez.

Par une pression brève sur la touche "RDS", activez ou désactiverz la fonction.

L'écran multifonction indiquera
-RDS"si la fonction est activée,
- "RDS" si la fonction est activée mais n'est pas disponible.

Suivi des stations RDS

L'afficheur indique le nom de la station selectionnée. Lorsque la fonction RDS est activée, l'autoradio recherche en permanence l'émetteur qui diffuse la station selectionnée avec le meilleur comfort d'écoute.

Programme d'informations routières

Appuyez sur la touche "TA" pour activer ou désactiver la fonction.

L'écran multifonction indiquera :

• "TA" si la fonction est activée,

• "(TA)" si la fonction est activée mais n'est pas disponible.

Tout flash d'information routiere sera diffusé prioritairement quelle que soit la source en cours (radio, CD ou chan

geur CD).

Si you souhaitez interrompre la diffusion d'un message, appuyez sur la touche "TA"; la fonction est désactivée.

Note : le volume des annonces routières est indépendant du volume d'écoute normale de l'autoradio. Vous pouvez le régler à l'aide du bouton de volume. Le réglage sera mémorisé et il sera utilisé lors de la diffusion des prochains messages.

Mode régional de suivi (REG)

Lorsqu'elles sont organises en reseau, certaines stations emettent des programmes regionaux dans les differentes regions qu'elles desservent. Le mode de suivi regional per met de priviligier l'ecoute d'un meme programme.

Pour cela, maintenez appuyee pendant plus de deux secondes la touche "RDS" pour activer ou désactiver la fonction.

VOTRE 206 CC DANS LE DÉTAIL

Fonction PTY

Elc t t t th (t, r, k...

Lorsque la FM est selectionnee, appuyez plus de deux secondes sur la touche "TA" pour activer ou désactiver la fonction.

Pour rechercher un programme PTY :

• activez la fonction PTY,

• appuyez brievement sur les touches J ou L pour faire defiler la liste des différents types de programmes proposés.
• lorsque le programme de votrechioix est affiché, maintenance une des touches J ou L appuyée pendant plus de deux secondes pour effectuer une recherche automatique (apres une recherche automatique, la fonction PTV est désactivée).

En mode PTY, les types de programmes peuvent etre messoris. Pour cela, maintenez les touches de preselction "1" à "6" appuyees pendant plus de deux secondes. Le rappel du type de programme messoré s'effectue par une pression brve sur la touche correspondante.

Système EON

Ce système relié entre elles des stations appartenant à un même réseau. Il permet de diffuser une information routière ou un programme PTY émis par une station appartenant au même réseau que la station écoutee.

Pour en bénéficier, selectionnez le programme d'informations routières TA ou la fonction PTY.

VOTRE 206 CC DANS LE DÉTAIL

Après l'introduction d'un disque, face imprimée vers le haut, le lecteur se met automatiquement en marche. Si un disque est déjà inséré, appuyez sur la touche N.

Ejection d'un disque

Appuyez sur la touche D pour ejecter le disque du lecteur.

Selection d'un morceau d'un disque

Appuyez sur la touche J pour selectionner le morceau suivant.

Appuyez sur la touche L pour revenir au début du morceau en cours d'écoute ou pour seLECTIONner le morceau précédent.

Écoute accélérée

Maintenez une des touches J ou L appuyee pour effectuer respectivement une écoute accélérée en avance ou en retour rapide. L'écoute accélérée s'arrête des que vous relâchez la touche.

Lecture aléatoire (RDM)

Lorsque la source CD est selectionnee, maintenez la touche N appuyee pendant deux secondes. Les morceaux du disque seront lus dans un ordre aléatoire. Une nouvelle pression pendant deux secondes sur la touche N permet de revenir en lecture normale.

Le mode lecture aléatoire est désactivé à chaque extinction de l'autoradio.

L'utilisation de disques compacts graves peut générer des dysfonctionnements. Insérez uniquement des disques compacts ayant une forme circulaire.

VOTRE 206 CC DANS LE DÉTAIL

SOURCE CHANGEUR DE COMPACT DISQUE*

Selection de la source changeur CD

Appuyez sur la touche M.

Selection d'un disque

Appuyez sur l'une des touches "1" à "6" de l'autoradio pour sélectionner le disque correspondant.

Selection d'un morceau d'un disque

Appuyez sur la touche J pour selectionner le morceau suivant.

Appuyez sur la touche L pour revenir au début du morceau en cours d'écoute ou pour selectionner le morceau précédent.

Écoute accélérée

Maintenez une des touches J ou L appuyee pour effectuer respectivement une écoute accélérée en avance ou en retardrapide. L'écoute accélérée s'arrête des que vous relâchez la touche.

Lecture aléatoire (RDM)

Lorsque la source changeur CD est selectionnee, maintenez la touche M appuyee pendant deux secondes.

Les morceaux du disque seront lus dans un ordre aléatoire. Une nouvelle pression de deux secondes sur la touche permet de revenir en lecture normale.

L'utilisation de disques compacts graves peut générer des dysfonctionnements.

Insérez uniquement des disques compacts ayant une forme circulaire.

• Disponible en post-équipement.

VOTRE 206 CC DANS LE DÉTAIL

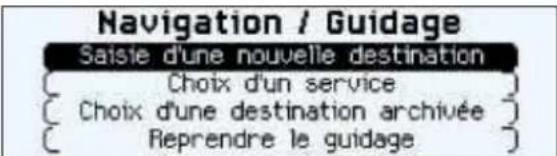

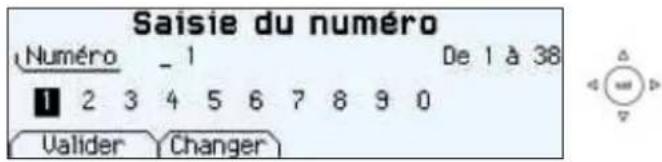

LE SYSTÉME DE GUIDAGE EMBARQUE

Présentation

Le système de guidage embarqué, vous guide au moyen d'indications vocales et visuelles, vers la destination de votrechoix.

Le coeur du système reside dans l'utilisation d'une base de données cartographiques et d'un système GPS. Ce dernier permet de situer votre position grâce à plusieurs satellites.

Le système de guidage embarqué est constitué des éléments suivants :

• la télécommande,
• I'afficheur,
• le calculateur,
  -la commande de rappel du dernier message vocal,
• le CD Rom,
• l'antenne multifonction.

Certaines fonctions ou services décrits peuvent varier en fonction de la version du CD Rom ou du pays de commercialisation.

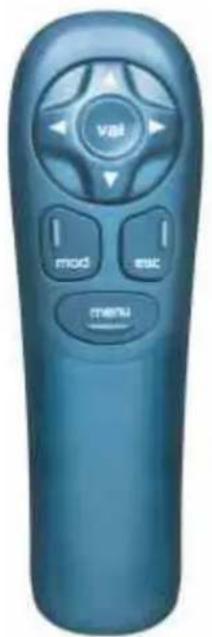

La télécommande

Elle permet en l'orientant vers l'écran de sélectionner les informations contenues dans les différents menus affichés.

Flèches de direction :

Elles permettent de se déplacer dans l'écran et ainsi de désirir une fonction.

Dans l'écran d'accueil uniquement, les flèches haut et bas permettent le réglage de la luminosité de l'écran. Les flèches droite et gauche permettent d'afficher temporairement, pendant un guidage, le nom complet de la rue lorsque celui-ci dépasse la capacité de l'écran.

menu : cette touche permet l'accès au menu principal. Elle peut être utilisée à tout instant.

esc : touche échappe

"Pression brève": annulation de l'opération en cours et return à l'écran précédent.

"Pression de plus de 2 secondes":回头 à l'écran d'accueil.

Cette touche peut etre utilise quel que soit le menu.
El est inactive pendant un guidage.

mod : touche mode

"Pression brève": commutation entre la date, la navigation et la radio.

val : touche validation

Valide la fonction choisie.

Référence des 2 piles : 1,5 Volts type LR03.

Un logement spécifique dans la boite à gants permet de ranger la télécommande.

VOTRE 206 CC DANS LE DÉTAIL

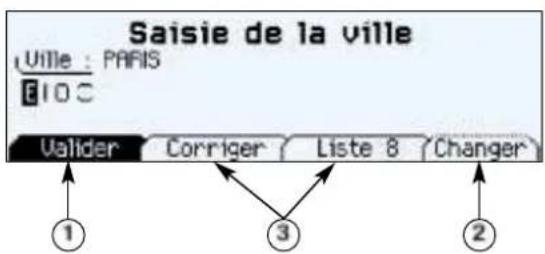

L'afficheur

Lors de l'utilisation des menus, les fonctions qui apparaissent au bas de l'écran seprésentent sous diverses formes :

1. Fonction choisis.
2. Fonction inaccessible dans cette situation.
3. Fonction accessible.

Note: l'option "Lieste" est accessible pour 80 besoin d'adresspe possible au maximum.

Pendant le guidage l'écran affiche différentes informations selon les manoeuvres à effectuer :

1. Distance jusqu'à la prochaine manoeuvre.
2. Prochaine manoeuvre a effectuer.
3. Prochaine voie à emprunter.
4. Heure.
5. Température extérieure.
6. Voie actuellement empruntée.
7. Distance jusqu'à la destination finale.
8. Manoeuvre à effectuer.

VOTRE 206 CC DANS LE DÉTAIL

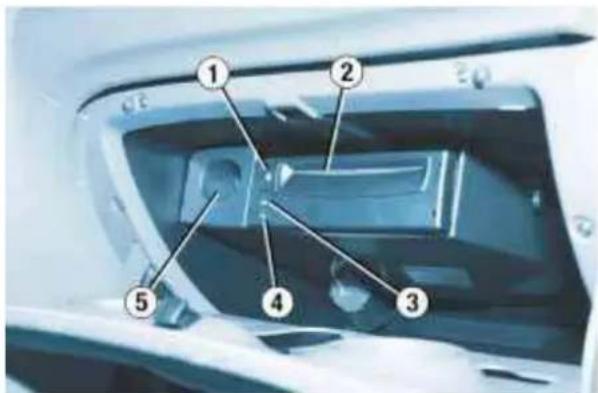

Le calculateur

Il est situé dans la boîte à gants.

1. Touche d'éjection du CD Rom.
2. Logement du CD Rom.
3. Levoyant ON indique que le calculateur est sous tension.
4. Levoyant CD indique la presence d'un CD Rom dans le calculateur.
5. Boite de rangement de la télécommande.

La commande de rappel du dernier message vocal

Une pression sur la touche située en bout de commande d'éclairage permet de repeter la première information vocale, ou s'il y a lieu, de donner un message vocal et un affichage plus précis de la topographie à partir.

Le CD Rom

Il contient l'ensemble des données cartographiques.
Il doit être inséré face imprimée vers le haut.

Utiliser uniquement des CDs Rom homologues par PEUGEOT.

L'utilisation de disques compacts graves peut générer des dysfonctionnements.

VOTRE 206 CC DANS LE DÉTAIL

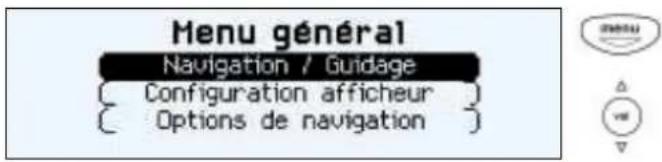

Menu général

Mettez le contact.

Appuyez sur la touche "Menu" pour acceder au menu général.

Choisissez une fonction à l'aide des flèches de direction, puis validez (touche "VAL").

Navigation /Guidage

La navigation est un système électronique d'assistance. Il ne peut en aucun cas se substituer à l'analyse du conducteur. Toute consigne de guidage est à vérifier scrupuleusement par l'utilisateur. Valider

Après la sélection du menu "Navigation/guidage" un écran vous met en garde concernant l'utilisation de la navigation. Respectez la signalisation en vigueur et n'utilise pas la télécommande en roulant.

Appuyez sur la touche "VAL" pour acceder à l'écran suivant.

Le menu "Navigation/guidage" offre differentes possibilites pour activer un guidage :

• par saisie de l'adresse d'une nouvelle destination;
• en besoin un service (hôtel, garè, aéroport...) disponible dans une ville;
• enCHOIsiassant une adresse archivée dans un des deux repertoires;
• en reprenant un guidage préalablement interrompu ou en arrêtant un guidage en cours. Deux messages peuvent être affichés selon les actions antérieures : "Reprendre le guidage" ou "Arreter le guidage",
• les fonctions radio sont suspendues lorsque le système est en mode guidage.

VOTRE 206 CC DANS LE DÉTAIL

Menu général

Mettez le contact.

Appuyez sur la touche "Menu" pour acceder au menu général.

Choisissez une fonction à l'aide des flèches de direction, puis validez (touche "VAL").

Navigation /Guidage

La navigation est un système électronique d'assistance. Il ne peut en aucun cas se substituer à l'analyse du conducteur. Toute consigne de guidage est à vérifier scrupuleusement par l'utilisateur. Valider

Après la sélection du menu "Navigation/guidage" un écran vous met en garde concernant l'utilisation de la navigation. Respectez la signalisation en vigueur et n'utilise pas la télécommande en roulant.

Appuyez sur la touche "VAL" pour acceder à l'écran suivant.

Le menu "Navigation/guidage" offre differentes possibilites pour activer un guidage :

• par saisie de l'adresse d'une nouvelle destination;
• en besoin un service (hôtel, garè, aéroport...) disponible dans une ville;
• enCHOIsiassant une adresse archivée dans un des deux repertoires;
• en reprenant un guidage préalablement interrompu ou en arrêtant un guidage en cours. Deux messages peuvent être affichés selon les actions antérieures : "Reprendre le guidage" ou "Arreter le guidage",
• les fonctions radio sont suspendues lorsque le système est en mode guidage.

VOTRE 206 CC DANS LE DÉTAIL

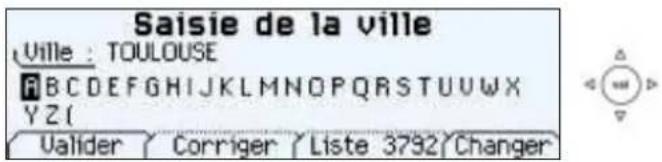

Saisie d'une nouvelle destination

La derniere ville saisie est affichee.

Pour saisir le nom d'une autre ville, choisisse chaque dette à l'aide des flèches de direction puis validez (touche "VAL") pour chaque dette.

En cas d'erreur de saisie, la fonction "Corriger" permet d'effacer la dernière lecture saisie.

La fonction "Liste" vous indique au fur et à mesure de la saisie du nom, le nombre de villes commençant par les mêmes lettres. Lorsque la liste contient moins de 5 noms, ces derniers s'affichent automatiquement. Choisissez une ville puis validez (touche "VAL").

La fonction "Changer" permet d'effacer complètement la ville saisie.

Lorsque le nom complet de la ville est affché, choisisse la fonction "Validator" puis appuyez sur la touche "VAL".

Remarque : après la validation d'une dette, seules celles pouvant composer un nom existant apparaiscent.

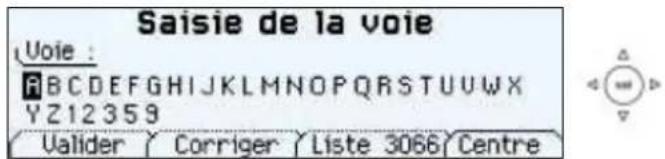

Saisissez le nom de la voie. Choisissez la fonction "Validator" puis appuyez sur la touche "VAL".

Remarque: le guidage peut être activé dans la saisie de la ville sans nom de voie ni nombre. Pour cela, Sélectionnez la fonction "Centre ville".

Saisissez le numero de la voie. Choisissez la fonction "Validator" puis appuyez sur la touche "VAL".

Remarque: le guidage peut être activé lors la saisie de la ville et de la voie sans nombre. Pour cela, sélectionnez la fonction "Validator".

VOTRE 206 CC DANS LE DÉTAIL

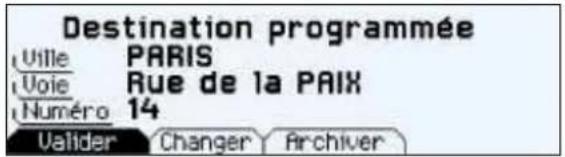

La destination compte s'affiche. Choisissez la fonction "Validator", puis appuyez sur la touche "VAL".

Remarque : vous pouvez également changer la destination ou l'archiver dans un des deux repertoires (voir chapitre archiver une adresse dans un repertoire).

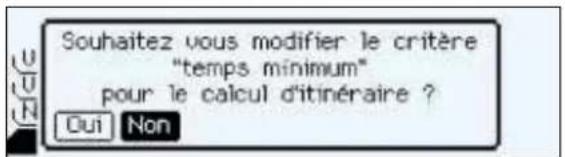

Le dernier critere de guidage utilise est affiche.
Le guidage commence automatiquement en conservant ce
critere si aucune action n'a eu lieu dans les 5 secondes ou
apres avoir valide la fonction "NON".
Suivez les indications.
Si vous souhaitez modifier le critere de guidage, choisissez
la fonction "OUI", puis appuyez sur la touche "VAL".

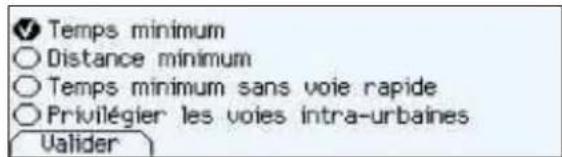

Choisissez un critère dans la liste proposée puis validez (touche "VAL"). Lorsque le critère de votrechoix est seLECTIONné,choisissez la fonction "Validator",puis appuyez sur la touche "VAL".Le guidage commence,suivez les indications.

VOTRE 206 CC DANS LE DÉTAIL

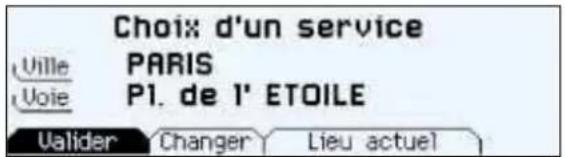

Choix d'un service

La dernière adresse saisie est affichee.

Il existe 3 possibités pour définir le lieu dans lequel vous désirez obtenir un service :

• reprendre la derniere adresse saisie grâce à la fonction "Validator";
• saisir le nom d'une nouvelle ville puis saisir la voie (ou la fonction "Centre ville") grâce à la fonction "Changer";
• saisir automatiquement le nom du lieu où vous vous trouvez grâce à la fonction "Lieu actuel".

Après avoir validé l'adresse, faites défilier la liste des services à l'aide des flèches de direction puis appuyez sur la touche "VAL", pour en seLECTIONner un.

Le curseur dans la partie gauche de l'écran vous indique à quel niveau de la liste vous vous situez.

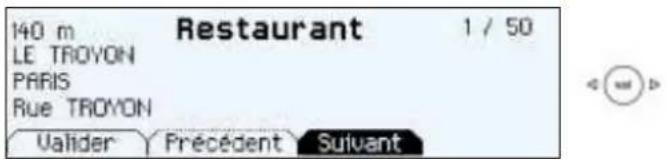

L'adresse du service désire s'affiche.

Une indication à droite de l'écran (ex 1/50) vous indique s'il existe plusieurs établissements (50 maximum) proposant le même service dans un périmètre de 50 km environ.

Utilisez les fonctions "Suivant" ou "Précedent" pour consulter la liste proposée.

Lorsque l'établissement de votrechoix est affché,choisissez la fonction "Valider"puis appuyez sur la touche "VAL". Sellectionnez un critere de guidage. Le guidage commence, suivez les indications.

VOTRE 206 CC DANS LE DÉTAIL

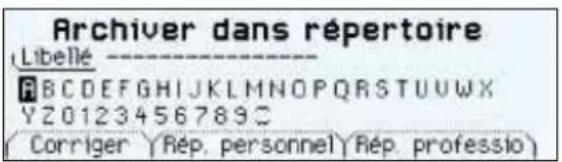

Archiver une adresse dans un repertoire

Lors de la saisie d'une nouvelle adresse, vous pouvez la mémoriser en selectionnant la fonction "Archiver".

Saisissez le libellé de l'adresse. Si le libellé existe déjà avec une adresse différente, vous pouvez replacer l'ancienne adresse par une nouvelle.

Choisissez le repertoire Personnel ou le repertoire Professionnel puis appuyez sur la touche "VAL". L'adresse est alors memorisée dans le repertoire de votre choix (capacité mémoire de 100 adresses).

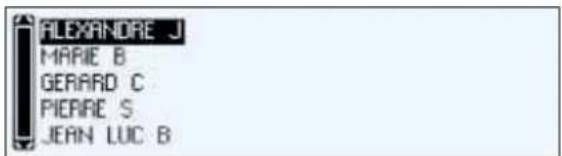

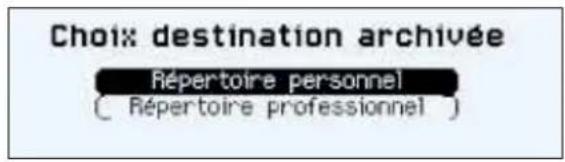

Choix d'une destination archivée

Sélectionnez le repertoire dans lequel l'adresse que vous recherchez est archivée à l'aide des flèches de direction puis appuyez sur la touche "VAL".

Les adresses mémorisées s'affichent.

Le curseur dans la partie gauche de l'écran vous indique à quel niveau de la liste vous vous situez. Choisissez un libélé en faisant défiler la liste à l'aide des flèches de direction puis appuyez sur la touche "VAL". L'adresse complète est affichée. Choisissez la fonction "Valider" puis appuyez sur la touche "VAL". Sélectionné un critère de guidage. Le guidage commence, suivez les indications.

VOTRE 206 CC DANS LE DÉTAIL

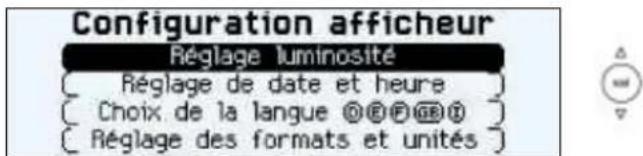

Configuration afficheur

A partir du menu général, le menu "Configuration afficheur" donne accès aux paramétres suivants :
- le réglage de la luminosité et de l'affichage video;
- le réglage de la date et de l'heure;
- le choix de la langue de l'affichage et des informations vocales (Allemand, Espagnol, Francais, Anglais, Italien);

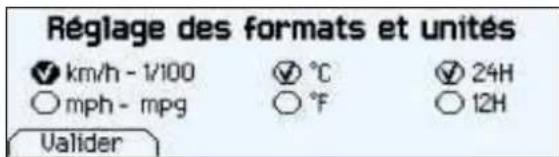

- le réglage des formats et des unités. Ce réglage permet de désirir entre l'affichage des Km/h ou des Mph, entre les degrès Calcius ou les degrès Fahrenheit et de modifier le format de l'heure (mode 12 ou 24 heures).

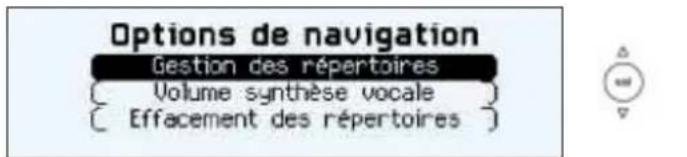

Options de navigation

A partir du menu général, le menu "Options de navigation" donne accès aux paramétres suivants :

• la gestion des repertoires. Elle permet de renomer ou de supprimer une adresse archivée sous un libelle en selectionnant le repertoire et le libelle à modifier;
• le réglage du volume de la synthèse vocale;
• l'effacement de toutes les données archivées dans les deux repertoires.

VOTRE 206 CC DANS LE DÉTAIL

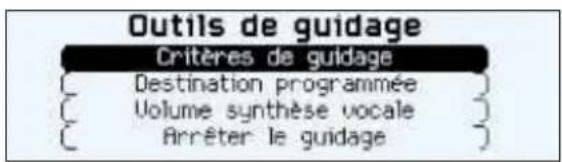

Outils de guidage

L'accès au menu "Outils de guidage" s'effectue en appuyant sur la touche "VAL" pendant un guidage. Il permet :

• de modifier le critère de guidage en cours,
• de visualiser ou modifier la destination programmée,
• de régler le volume de la synthèse vocale,
• d'arrête le guidage en cours.

VOTRE 206 CC DANS LE DÉTAIL

VOTRE 206 CC DANS LE DÉTAIL

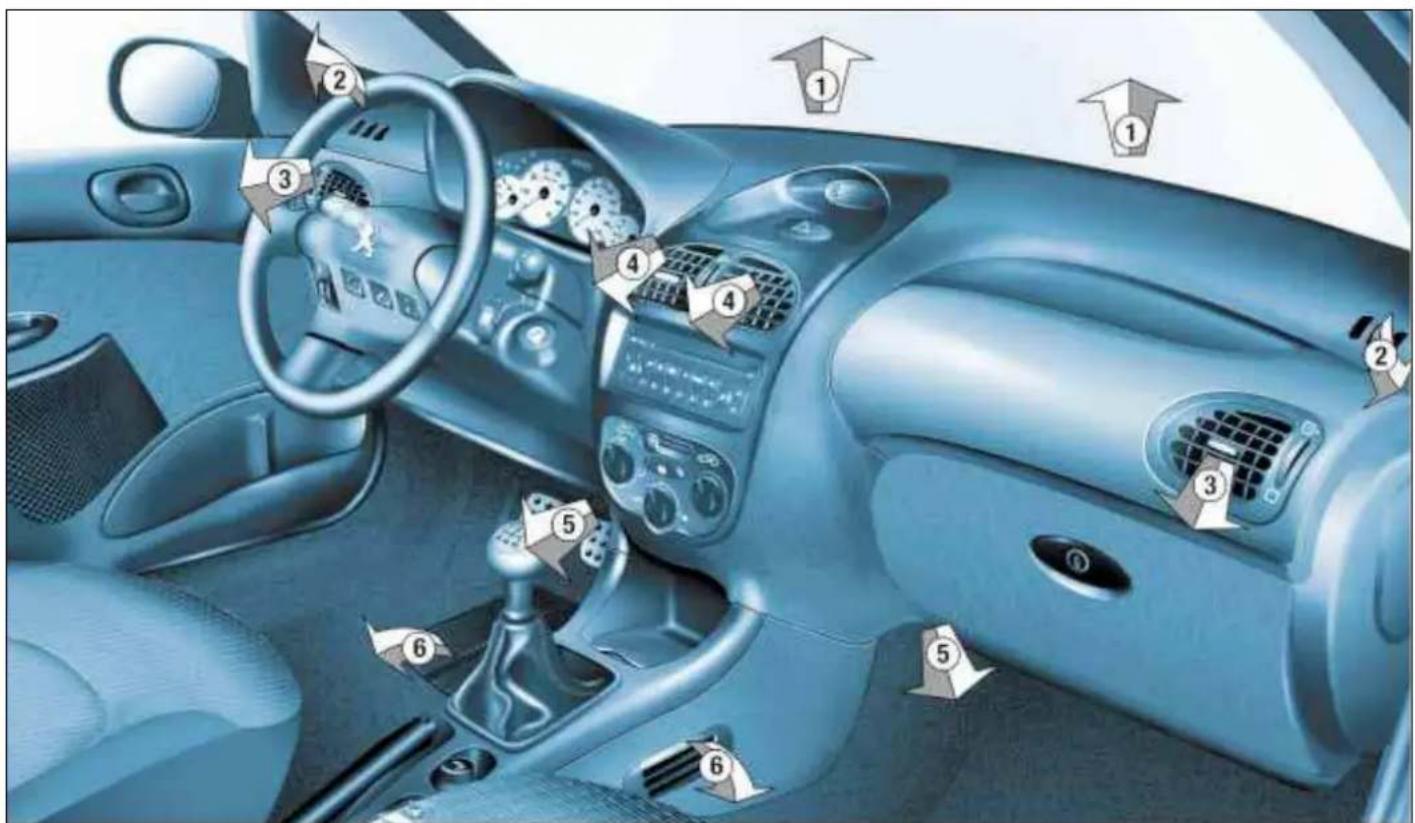

LA VENTILATION

1. Buses de dégivrage ou de désembUAGE pare-brise.
2. Buses de dégivrage ou de désembuage des vitres de portes avant.
3. Aérateurs latéraux.
4. Aérateurs centraux
5. Sortie d'air aux pieds des occupants avant.
   6.Sortie d'air aux pieds des occupants arriere.

Conseils d'utilisation

• Placez la commande de début d'air à un niveau suffisant pour assurer un bon renouvellement d'air dans l'habitation. La position "OFF" supprime toute circulation d'air dans l'habitation. Remarque : n'utilisez la position "OFF" qu'occasionnellement (risque de buee).
• Choisissez la répartition d'air la mieux adaptée à vos besoin et aux conditions climatiques.
• Modifiez progressivement le réglage de la température pour obtenir votre comport.
• Placez la commande d'air extérieur à gauche sur la position "Air Exterminer".
• Pour obtenir une répartition d'air parfaitement homogène, veillez à ne pas obstruer la grille d'entrée d'air extérieure située sur le capot, les aérateurs et les passages d'air sous les sièges avant. Veillez au bon état du filtré à pollen.

VOTRE 206 CC DANS LE DÉTAIL

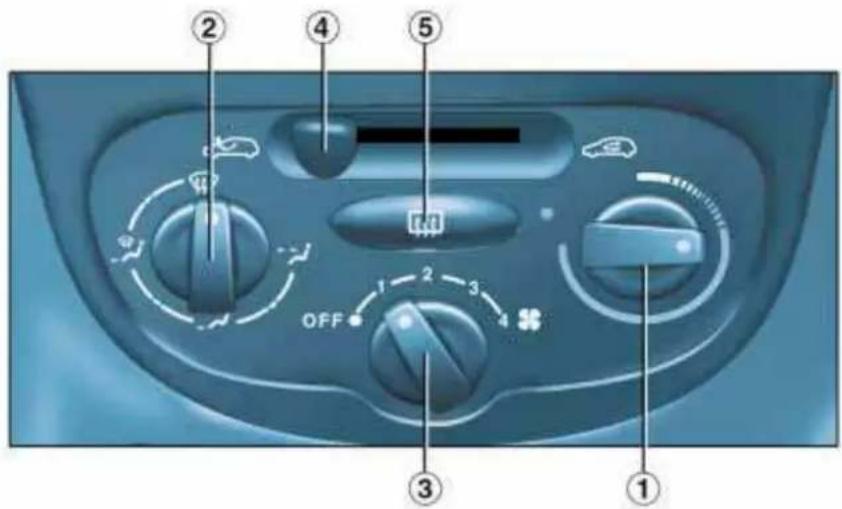

LE CHAUFFAGE / LA VENTILATION

1. Réglage de la température

A modulier selon votre convenance. De bleu (température extérieure) à rouge (chaud).

2. Réglage de la répartition d'air

Pare-brise et vitres laterales (désembuage-dégivrage).

Pour dégivrer ou désmbuer rapidement le pare-brise et les vitres laterales:

• placez la commande d'entrée d'air extérieur à gauche, position "Air Exterieur",
• placez les commandes de tempéra-ture et de début d'air en position maximum,
  -fermez les aérateurs centraux.

VOTRE 206 CC DANS LE DÉTAIL

Pare-brise, vitres laterales et pieds des occupants.

Pieds des occupants.

Ces réglages sont recommendés pour des climats froids.

Aérateurs centraux et lateraux.

Ce réglage est recommandé pour des climats chauds.

3. Reglage du début d'air

De la position 1 à la position 4, tournez la commande pour Broker un début d'air suffisant afin d'assurer votre comfort.

4. Commande d'entrée d'air

Entrée d'air extérieur.

Il s'agit de la position normale d'utilisation.

Recyclage d'air interieur.

Cette position permet d'isoler l'habitacle des odeurs et fumées extérieures et d'augmenter la rapidité de chauffage.

Dés que possible, placez la commande en position entree d'air extérieur, pour eviter les risques d'embuage des vitres.

5. Dégivrage de la lunette arrrière et des rétroviseurs

Moteur tournant, une pression sur la commande assure le dégivrage de la lunette arrêté

et des rétroviseurs.

Il s'eteint automatiquement après douze minutes environ.

Une nouvelle pression le remet en fonctionnement pendant douze minutes.

Il est possible d'arreter le fonctionnement du dégivrage en appuyant sur la commande avant la fin des douze minutes.

Remarque: cette fonction est neutralisée lorsqu'le toit est rangé dans le coffre.

VOTRE 206 CC DANS LE DÉTAIL

VOTRE 206 CC DANS LE DÉTAIL

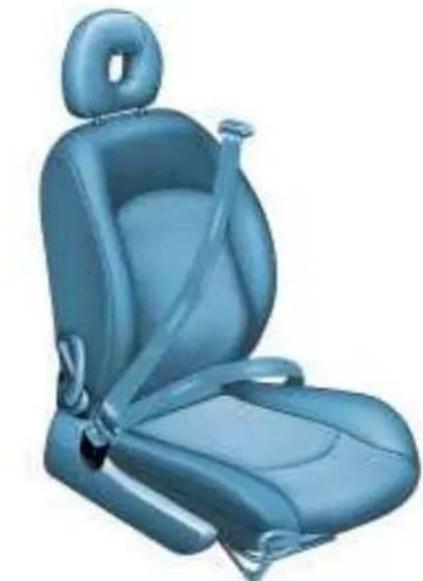

LES SIÉGES AVANT

1 - Réglage longitudinal

Soulevez la commande et faites coulisser le siege d'avant en arrirée.

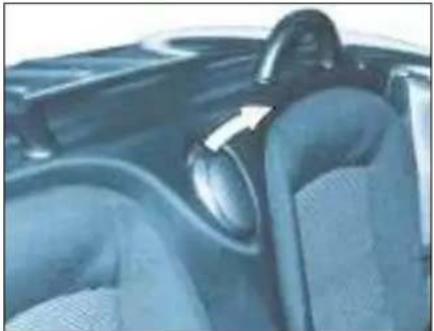

2 - Accès aux places arrêté

Placez les doigts dans l'une des deux poignées et)poussez vers I'avant pour rabattre le dossier et avancer le siege.Lors de la remise en place,le siege revient a sa position initiale.

Impossibilité d'acceder aux places arrirée si le siege avant est en position couchette.

Personne, ni aucun objet ne doit empêcher le siege de revenir à sa position initiale; le retour à cette position est nécessaire à son verrouillage.

3 - Réglage en hauteur et en inclinaison de l'appuie-tête

Pour le monter, tirez-le vers le haut.

Le réglage est correct lorsqué le bord supérieur de l'appuiétè se trouve au niveau du dessus de la tête.

L'appuie-tête est muni d'une armature possédant un crantage qui interdit la descente de celui-ci (dispositif de sécurité en cas de chic).

Pour descendre l'appuie-tête vers le bas, il est nécessaire de pousser simultanement:

• le bouton situé sur le guide gauche à la base de l'armature d'appuie-tête,

• l'appuie-tete vers le bas.

Pour le retirer, appuyez sur l'ergot.

Ne jamais rouler avec les appuiè-tête déposés; ceux-ci doivent être en place et correctement régles.

4 - Réglage de l'inclinaison du dossier

Poussez l'une des deux commandes vers l'arrière.

5 - Réglage en hauteur du siècle conducteur

Tirez la commande vers le haut.

Soulagez le siege de votre poids pour monter ou appuyez sur le siege pour descendre.

6 - Commande des sièges chauffants

Appuyez sur l'interrupteur. La température est régulée automatique.

Une nouvelle pression interrupt le fonctionnement.

VOTRE 206 CC DANS LE DÉTAIL

FIXATIONS "ISOFIX"

Disponibles sur le siege avant passager, les fixations Isofix permettent d'installer le siege enfant spécifique, commercialise au sein du réseau PEUGEOT.

Les verrous intégrés au siège infant viennent s'ancrer sur les fixations Isofix et assurent ainsi un montage fiable, solide et rapide.

A l'avant, le siège enfant doit être monté en position "dos à la route" pour les enfants de la naissance à 13 kg: siège avant avance au maximum pour que la coque du siège enfant soit en contact ou le plus proche possible de la planche de bord.

Dans ce cas, il est impératif de neutraliser l'airbag passager.

L'enfant risquerait d'être tué ou gravement blessé lors du déploiement de l'airbag.

Exceptionnellement, le siège enfant peut être monté en position "face à la route" lorsque les places arrirere sont déjà occupées par d'autres enfants. Dans ce cas, utilisez conjointement l'ancrage Isofix, le bouclier du siège enfant et la ceinture de sécurité, et reglez le siège passager dans la position la plus reculée. L'airbag passager peut être laxée actif.

Le siege infant specifique homologué est le siege KIDDY Isofix. Il est utilisable en position "dos à la route" de la naissance à 13 kg et en "face à la route" de 9 à 18 kg.

Ce siège peut également être utilisé aux places non équipées de fixations Isofix : il est alors obligatoirement attaché au siège du vehicule par la ceinture de sécurité trois points.

Suívez les indications de montage du siècle infant dans la brochure d'installation du fabricant.

VOTRE 206 CC DANS LE DÉTAIL

SIEGES ENFANTS

Préoccupation constante de PEUGEOT lors de la conception de votre vehicule, la sécurité de vos enfants dépend aussi de vous.

Pour vous assurer une sécurité optime, veillez à respecter les consignes suivantes :

• tous les enfants de moins de 10 ans doivent être transportés dans des dispositifs de retenue homologues, adaptés à leur poids, aux places équipées de ceintures de sécurité.
• place passager avant: les enfants de moins de 10 ans ne doivent pas etre transportes en position "face à la route" *. La position "dos à la route" est autorisée. Dans cette position, il est impératif de neutraliser l'airbag passager.

Après avoir effectué de nombreux tests, PEUGEOT recommende les dispositifs suivants :

De la naissance à 18 mois (jusqu'à 13 kg)

"Britax Babysure": s'installe dos à la route à l'avant comme à l'arrière avec une ceinture trois points.
A l'avant, le siege passager doit etre en position "mi-course" de glissiere.

De 9 mois à 3 ou 4 ans (9 à 18 kg)

"Romer Prince": s'installe à l'arrière avec une ceinture trois points.
Pour la sécurité de votre enfant, l'assise et le bouclier ne doivent jamais être dissociés.

De 3 à 6 ans (15 à 25 kg)

"Romer Vario": s'installe à l'arrière avec une ceinture trois points.

VOTRE 206 CC DANS LE DÉTAIL

De 3 à 10 ans (15 à 36 kg)

4 "Recaro Start": s'installe à l'arrière avec une ceinture trois points.
La hauteur et la largeur du dossier doit etre reglees en fonction de I'age et de la corpulence de vous enfant.
"Klippan Optima": s'installé à l'arrière avec une ceinture trois points.
A partir de 6 ans (environ 22kg ),seule la rehausse est utilisée.

Pensez à boucler les ceintures trois points ou les sangles des sièges enfants en limitant au maximum le jeu par rapport au corps de l'enfant, et ceci même pour les trajets de courte durée.

• Suivant législation en vigueur dans le pays.
  ** Sauf lorsque les places arrirées sont déjà occupées par d'autres enfants. Dans ce cas, reglez le silence passager avant dans la position la plus reculée et laissez l'airbag actif.

Ne laisser jamais un enfant ou un animal dans une voiture exposée au soleil, vitres fermées.

Ne jamais laisser les clés à la portée des enfants à l'intérieur du vehicule.

Neutralisez l'Airbag passager des qu'un siege infant "dos à la route" est installé à cette place.

L'enfant risquerait d'être tue ou gravement blessé lors du déploie-ment de l'airbag.

Respectez strictement les consignes de montage figurant dans la notice des sieges enfants.

VOTRE 206 CC DANS LE DÉTAIL

Conformément à la réglementation européen (Directive 2000/3), le tableau suivant vous indique dans chaque mesure chaque place de votre vehicule peut receivevoir un dispositif de retenue pour enfants :

Place	Groupe de masses
	< 13 kg	9 - 18 kg	15 - 25 kg	22 - 36 kg
Passager avant Siège fixe, siège réglable en hauteur	U L1, L6	U L2, L7	U L3, L4, L5	U L4, L5
Passager arrêté L'atérale	X	L2	L3, L4, L5	L4, L5

U:catégiorieuniversalle.
X:aucundispositifderetenuenfants.

Suivant destination :

L1: BRITAX Babysure E11 0344117 Universal (naissance à 13 kg).
L2: RÖMER Prince E1 03301058 Universe (9 à 18 kg).
L3:ROMER Vario E1 03301120 Universal (15 à 25 kg)
L4: RECARO Start E1 03301108 Universal (15 à 36 kg).
L5: KLIPPAN Optima E17 030007 Universe (15 à 36 kg).
L6 : KIDDY Isofix Dos à la route E1 03301123 et
L7: KIDDY Isofix Face à la route E2 030011 Universal (9 à 18 kg)*.

• Voir chapitre "Sièges - § Fixations Isofix" pour l'utilisation du siège enfant KIDDY sur les ancrages Isofix du vehicule.

VOTRE 206 CC DANS LE DÉTAIL

CEINTURES DE SÉCURITÉ

Pour verrouiller les ceintures de sécurité

Tirez la sangle, puis inserez l'embout dans le boitier de verrouillage.

Ceintures de sécurité avant à prétension pyrotechnique et limiteur d'effort

La sécurité lors des chocs frontaux a eté améliorée grâce à l'adoption de ceintures à pretension pyrotechnique et limiteur d'effort aux places avant. Selon l'importance du chic, le système de pretension pyrotechnique tend instantanément les ceintures et les plaque sur le corps des occupants.

Les ceintures à prétension pyrotechnique sont actives lorsqu'el contact est mis.

Le limiteur d'effort attenue la pression de la ceinture sur le corps des occupants en cas d'accident.

Ceintures de sécurité arrirée

Les places arriere sont équipées de deux ceintures trois points à enrouleur.

Pour etre efficace, une ceinture de securite doit etre tendue au plus pres du corps.

En fonction de la nature et de l'importance des chocs, le dispositif pyrotechnique peut se déclcher avant et indépendament du déploiement des coussins gonflables.

Dans tous les cas de déclenchement, le témoin d'Airbag s'allume au combiné.

Apos un chic, faites vérifier votre dispositif par un Point Service PEUGEOT.

Le système a eté concu pour être pleinement opérationnel pendant dix ans.

Pour plus de sécurité, faites-le contrôler par un Point Service PEUGEOT dans les dix ans qui suivant l'achat du vehicule.

VOTRE 206 CC DANS LE DÉTAIL

LES CLÉS

Les clés permettent d'actionner indépendamment les serrures des portes, du coffre (ouverture), du bouchon de réserve, de l'antivol de direction, de la boîte à gants, de la commande de neutralisation de l'airbag passager et demettre le contact.

Verrouillage centralisé

Les clés permettent à partir de la portec conducteur :

• le verrouillage simultané des portes et du coffre,
• le déverrouillage simultané des portes seules.

Le déverrouillage du coffre n'est possible qu'en actionnant sa serrure.

Si I'une des portes est ouverte, le verrouillage centralisé ne s'effectue pas.

La télécommande

Ellesassurelesmeme Fonctionsque lacle,adistance.

Verrouillage

Une pression sur le bouton A permet le verrouillage a distance du vehicule. Il est signalé par l'allumage fixe des deux indicateurs de direction pendant deux secondes environ.

Déverrouillage

Une pression sur le bouton B permet le déverrouillage des portes seules. Il est signale par le clignotement rapide des faux indicateurs de direction.

Remarques: si le vehicule est verrouillé et que le déverrouillage est actionné par inadvertance sans ouverture des portes dans les 30 secondes, le vehicule se verrouillera automatiquement.

Évitez de manipuler les boutons de votre télécommande hors de portée de votre vehicule. Vous risquez de la rendre inopérante. Il serait alors nécessaire de procedar à une réinitialisation de la télécommande.

Oubli de la clé

L'oubli de la clé sur l'antivol de direction est signalé par un bruiteur à l'ouverture de la porte conducteur.

Localisation du vehicule

Pour localiser votre vehicule, préalablement verrouillé, sur un parc de stationnement :

appuyez sur le bouton A, le plafonnier s'allume et les faux indicateurs de direction clignotent pendant quelques secondes.

Changement de la pile de la telecommande

L'information "pile usée" est donnée par un signal sonore accompagné du message "Pile télékomande usée" sur l'écran multifonction.

Pour remplacer la pile, retirez la vis puis déclipez le boftier à l'aide d'une pièce de monnaie au niveau de l'anneau (pile CR 2016/3 volts).

Si après un changement de pile la télécommande est inopérante, effectuez une Procedure de réinitialisation.

Réinitialisation

Coupez le contact.
Remettez le contact.
Appuyez sur le bouton A.
Coupez le contact et retirez la clé à télécommande de l'antivol. La télécommande est de nouveau opérationnelle.

VOTRE 206 CC DANS LE DÉTAIL

ANTIDÉMARRAGE ELECTRONIQUE

Il verwouille le système de contrôle du moteur des la coupure du contact et empêche la mise en route du vehicule par effraction.

La clé contient une pucelectronique qui possède un code particulier. A la mise du contact, le code doit être reconnu pour que le démarrage soit possible.

En cas de dysfonctionnement du système, vous etes averti par un signal sonore et un message sur I'ecran multifonction.

Dans ce cas, vous vehicule ne demarre pas.

Consultez rapidement un Point Service PEUGEOT.

Carte confidentielle

Elle renferme le code d'identification nécessaire à toute intervention par un Point Service PEUGEOT sur le système. Ce code est masqué par un film à ne-retirer qu'en cas de besoin.

Conservez voire carte en lieu sur, jamais à l'intérieur du vehicule.

Notez soigneusement le numero de chaquecle. Ce numero est codifié sur l'etiquette jointe à lacle.En cas de perte,vote

Point Service PEUGEOT pourvasoufournirrapidementde nouvellesclés.

La télécommande haute fréquence est un système performant.

Ne la manipulez pas dans vos poches au risque de déverrouiller le vehicule à votre insu.

La télécommande ne peut pas fonctionner tant que la clé est dans l'antivol, même contact coupé, sauf pour la réinitialisation.

Par mesure de sécurité (enfants à bord), retirez la clé de l'antivol en quittant le vehicule, même pour une courte durée.

Evitez de manipuler les boutons de votre télécommande hors de portée de votre vehicule, vous risquez de la rendre inopérante. Il serait alors nécessaire de partager à une nouvelle réinitialisation.

Lors de l'achat d'un vehicule d'occasion : - verifie que vous etes bien en possession de la carte confidienteille;

• faites effectuer une mémorisation des clés par un Point Service PEUGEOT afin d'être sur que les clés en votre possession sont les seules qui permettent la mise en route du vehicule.

N'apportez aucune modification au système d'antidémarragelectronique.

VOTRE 206 CC DANS LE DÉTAIL

LES PORTES

Ouverture des portes de l'extérieur

Ouverture des portes de l'intérieur

Verrouillage de l'intérieur

Pour verrouiller, appuyez sur le bouton A.

Le verrouillage d'une porte avant permit de verrouiller, les portes et le coffre.

Déverrouillage de l'intérieur

Pour déverrouiller, tirez sur le bouton A ou actionner la poignée.

Alerte "porte ouverte"

Moteur tournant, lorsqu'une porte est mal fermée, vous étes alerté par un signal sonore et un message ou dessin localisant celle-ci, sur l'écran multifonction.

De plus, vehicule roulant, lorsque le boulon du plafonnier est en position "eclairage a l'ouverture d'une porte", le plafonnier clignote.

VERROUILLAGE ET DEVERROUILLAGE DU COFFRE

Verrouille le coffre à l'aide de la clé (tournez la clé de A vers C) ou de la télécommande.

Deverrouillez-le a l'aide de la clé (tournez la clo de A vers B).

L'éclairage est commandé par l'ouverture du coffre.

VOTRE 206 CC DANS LE DÉTAIL

OUVERTURE CAPOT MOTEUR

A l'intérieur : tirez la commande située cote gauche, sous le tableau de bord.

A l'extérieur: levez la commande et souvevez le capot.

BÉQUILLE DE CAPOT

Fixez la bequille pour maintainir le capot ouvert.

Avant de fermer le capot, replacez la bequille dans son logement.

Pour fermer

Abaissez le capot et l'chez-le en fin de course. Verifiez le verrouillage du capot.

REMLISSAGE DU
RÉSERVOIR DE CARBURANT

Le remplissage en carburant doit se faire moteur à l'arrêt.

Introduisez la clé puis tournez vers la gauche.

Retirez le bouchon.

Une étiquette indique le type de carburant à utiliser.

Si vous effectuez le plein de votre réservoir, n'insistez pas au-delà de la 3ème coupure du pistolet. Ceci pourrait engender des dysfonctionnements de votre vehicule.

La capacité du réserve est d'environ 47 litres.

VOTRE 206 CC DANS LE DÉTAIL

LE TOIT ESCAMOTABLE ELECTRIQUE

Ouverture du toit

Immobilisez le vehicule sur un sol horizontal.

S'assurer que le tendelet 1 est accroché (aucun objet ne doit etre pose sur le tendelet; si il y a des bagages dans le coffre, ceux-ci ne doivent pas le soulever).
Vérifiez qu'aucun objet n'est posé sur la tablette arrête.
A l'arret, frein de stationnement serre, tournez la clé de contact en position M.
Déverrouillez complètement les deux crochets 2; cette opération est validée par un signal sonore.
Tirez sur le bouton 3 jusqu'au signal sonore qui ponctue la fin de la manoeuvre d'ouverture du toit.

Lors de cette manoeuvre, les vitres avant puis les vitres de custode descendent, le couvercle de coffre s'ouvre, le toit se replie et se range dans le coffre, le couvercle de coffre se refere et la tablette mobile se met en place.

Remarque: les boutons de commande des vitres redeviennent opérationnels après la manoeuvre du toit.

Anomalie de fonctionnement : en cas d'arrêt du mouvement, un signal sonore continu retentit :

relâchez le bouton 3, puis tirez à nouveau sur celui-ci pour terminer l'ouverture du toit.

Si l'anomalie persistsente, consultez un Point Service PEUGEOT, pour verification du système.

Après la pluie ou le lavage du vehicule, il est conseilé d'attende que le toit soit sec pour l'ouvrir.

VOTRE 206 CC DANS LE DÉTAIL

Fermetre du toit

A l'arrêt, frein de stationnement serré, tournez la clé de contact en position M.
Appuyez sur le bouton 3 jusqu'au signal sonore qui ponctue la fin de la manoeuvre du toit.

Lors de cette manoeuvre, les vitres avant puis les vitres de custode s'ouvre, la tablette mobile se replie, le couvercle de cofferse s'ouvre, le toit se déplie et se met en place, puis le couvercle de cofferse se referme.

Verrouillez les deux crochets 2.

Remarque : les boutons de commande des vitres redeviennent opérationnels après la manoeuvre du toit.

Anomalle de fonctionnement : en cas d'arrêt du mouvement, un signal sonore continu retentit :
relâchéz le bouton 3, puis appuyez à nouveau sur celui-ci pour terminer la fermetre du toit.

Si I'anomalie persiste, consultez un Point de Service PEUGEOT, pour verification du système.

En roulage, le détentissement d'un signal sonore continu, indique que le toit ou le couvercle de coffre ou les deux, ne sont pas verrouillés:

arrelez-vous et tirez le frein de stationnement,
ouvre et refermez complètement le toit selon la procédure.

Si I'anomalie persiste, consultez un Point Service PEUGEOT, pour verification du système.

En cas de dysfonctionnement électrique ou hydraulique du toit, il est possible de le fermer manuellement.

Lorsque les vitres laterales ne peuvent plus s'ouvoir complètement, la manoeuvre du toit est impossible; néanmoins il est possible de le fermer en appliquant une procédure particulière.

Consultez les procedures de dépannage décrites à la fin de ce guide.

Le toit ne doit pas etre manoeuvvre lorsqu'un portebagages charge est installe sur le couvercle de coiffe.

Lors des manoeuvres d'ouverture et de fermeture du toit, veillez à ce qu'aucune personne ne se trouve àproximate des éléments en mouvement pour éviter les risques de blessure.

En cas de danger, relièche le bouton de commande, la manoeuvre s'arrêtera instantanément.

Ne jamais relâcher durablement le bouton 3, ni couper le contact lorsque le toit est dans une position intermédiaire (ni complètement ouvert, ni complètement fermé).

VOTRE 206 CC DANS LE DÉTAIL

Balayage à cadencement automatique

Dans la position AUTO, l'essuie-vitre fonctionne automatiquement et adapte sa vitesse à l'intensité des précipitations.

Contrôle de fonctionnement

Activation

L'activation de la fonction est accomplie du message "Essuyage automatique actif" sur l'écran multifonction.

En cas de dysfonctionnement, le conducteur est informé grâce à un signal sonore et au message "Essuie-glace auto défaillant" sur l'écran multifonction.

En cas de dysfonctionnement dans la position AUTO, l'essuie-vitre fonctionnera en mode intermittent. Consultez un Point Service PEUGEOT pour verification du système.

Lors d'un lavage automatique, coupez le contact ou verifies que la commande d'essuie-vitre ne soit pas en automatique.

En hiver, il est conseilé d'attendre le dégivrage complet du pare-brise avant d'actionner le balayage automatique.

VOTRE 206 CC DANS LE DÉTAIL

LES LÈVE-VITRES ÉLECTRIQUES

1. Commande de l'evet-vitres electriques conducteur.
2. Commande de l'evetres electriques passager.

Chaque interrupteur commande, de son cote, la vitre avant et la vitre de custode.

Fonctionnement manuel

Appuyez sur l'interrupteur (ouverture) ou tirez-le (fermeture) sans dépasser le point de resistance.

La vitre s'arrête des que vous relâchez l'interrupteur.

La vitre de custode ne s'ouvre que lorsque la vitre avant est complètement ouverte, après un temps mort d'une seconde.

Fonctionnement automatique

• Ouverture

Les vitres sont automatiques à l'ouverture (cle en position marche, moteur tournant ou vehicule roulant).

Appuyez sur l'interrupteur au-delà du point de résistance :

• un appui bref ouvre complètement la vitre avant ; un nouvel appui bref ouvre complètement la vitre de custode,
• un appui long ouvre complètement la vitre avant, puis la vitre de custode.

Fermetre

Seule la vitre avant cote conducteur est automatique à la fermeture (moteur tournant ou vehicule roulant), lorsque la vitre de custode est fermée.
Tirez brievement sur l'interrupteur au-delà du point de résistance pour fermer complètement la vitre avant côte conducteur.

Remarque: les interrupteurs des leve-vitres sont inopérants pendant la manoeuvre du toit.

VOTRE 206 CC DANS LE DÉTAIL

Rétroviseur interieur manuel

Le rétroviseur interieur possède deux positions :

-jour (normal),

• nuit (antiéblouissement).

Pour passer de l'une à l'autre, poussez ou tirez le levier situé sur le bord inférieur du rétroviseur.

Tournez la commande 1 à droite ou à gauche pour selectionner le rétroviseur correspondant.

Déplacez la commande 1 dans les quatre directions pour effectuer le réglage.

Rétroviseurs rabattables electriquement

Contact mis, tournez la commande 1 en position A.

RETROVISEURS EXTERIEURS A COMMANDE ELECTRIQUE

L'extremité du miroir du rétroviseur conducteur est asphérique (zone extérieure déliminée par

des pointillés) afin de réduire "l'angle mort".

De plus, les objets observés dans les rétroviseurs conducteur et passager sont en réalité plus après qu'ils ne paraissent.

Il faut donc en tener compte pour appréciencer correctement la distance par rapport aux vehicules venant de l'arrête.

VOTRE 206 CC DANS LE DÉTAIL

Réglage des projecteurs

En fonction de la charge de votre vehicule, il est recommendé de corriger le faisceau des phares.

0.1 ou 2 personnes aux places avant.
3 personnes.
1. 4 personnes.
2. 4 personnes + charges maximes autorisées.
3. Conducteur + charges maximes autorises.

Réglage initial en position 0.

RéGLAGE EN HAUTEUR DU VOLANT

A l'arrêt, abaissez la commande pour déverrouiller le volant.

Reglez à la hauteur désirée et relevez la commande pour verrouiller le volant.

AVERTISSEUR SONORE

Appuyez sur l'une des branches ou au centre du volant.

VOTRE 206 CC DANS LE DÉTAIL

PLAFONNIER

Eclairage à l'ouverture d'une porte. Dans cette position le pla-fonnier clignote en roulant si une porte n'est pas correctement fermée.

Eteint

Eclairage permanent, clé en position accessoires ou contact mis.

FENÉTRES DE TELÉPEAGE / PARKING

Le pare-brise athermique comporte deux zones non refléchissantes situées de chaque côte de la base du rétroviseur interieur.

Elles sont destinées à l'approsion des cartes de télépèage et/ou de parking.

PARE-SOLEIL

Les pare-soleil sont munis d'un miroir de courtoisie, avec volet d'occultation pour le conducteur.

CENDRIER AVANT

Pour le vider, fermez le couvercle.

Tirez sur l'ergot et dégager le cendrier vers le haut.

ALLUME-CIGARES

Appuyez et attendez quelques instants le déclenchement automatique.

Il est alimenté à partir de la position accessoires (1° cran).

VOTRE 206 CC DANS LE DÉTAIL

BOITE A GANTS

El est munie d'une serrure.

Pour ouvrir la boite a gants, souveze la poignée.

Elleséclaire à l'ouverture du couvercle.

1. Rangement de la pochette contenant les documents de bord.

2. Portecanettes.

3. Portecrayons.
4. Rangement lunettes.
5. Rangement cartes.
6. Rangement monnaie.

RANGE BOUTEILLE

Vous disposez d'un range bouteille aménage entre les deux dossiers arrriere.

Pour l'ouvrir, tirez sur le haut du couvercle.

ANNEAUX D'ARRIMAGE

Utilisez les 4 anneaux d'arrimage situés sur le plancher du coffre pour fixer vos bagages.

FILET DE RETENUE DE BAGAGES

Accroché aux anneaux d'arrimage, il permet de fixer vos bagages.

VOTRE 206 CC DANS LE DÉTAIL

BOITE DE VITESSES AUTOMATIQUE AUTOACTIVE

Demarrage

Pour démarrer le moteur, amenez le levier sélecteur en position N ou P. Appuyez sur le frein pour quitter la position P.

Arret ou stationnement

Positionnez toujours le levier en position P lorsque vous quitterez votre voiture.
Sinon, un bruiteur vous le signale à l'ouverture de la porte conducteur.

Position du levier sélecteur

Elle est visualisée par un indicateur au tableau de bord.

P.Parking : à utiliser avec le frein à main de stationnement.

R. Marche arrirée : la marche arrirée ne doit être engagée que lorsque le vehicule est à l'arrêt, moteur au ralenti.
N. Point mort : si en cours de route la position N est engagée par inadvertance, laisser le moteur revenir au ralenti avant d'engager une nouvelle position de marche avant.
D. Conduite : dans cette position, les quatre rapportes passent automatiquement. Les points de passage de vitesses varient en fonction du programme sélectionné.
3. Passage automatique des trois premiers rapports uniquement.

Selectionner cette position lorsqu'on remarque une alternance frequente entre le 3^ et le 4^ rapport (ville ou route sinueuse).

1. Passage automatique des deux premiers rapports uniquement.

Cette position est particulièrement adaptée pour les routes de montagne aussi bien en montée (pour exploiter la puissance moteur) qu'en descente (frein moteur).

VOTRE 206 CC DANS LE DÉTAIL

Programmes de fonctionnement

Vouaveslechoixentre troisprogrammes defonctionnement:

• Auto-adaptatif (normal).
• Sport.
• Neige.

Une pression sur la touche A ou B selectionne respectivement le programme Sport ou Neige. La selection est visualisée par un indicateur au tableau de bord. Une nouvelle pression permet le return en programme auto-adaptatif (normal).

Programme auto-adaptatif

(normal)

Le passage des vitesses est géné automatique en fonction de différents paramétres tels que :

• le style de conduite,
• le profil de la route,
• la charge du vehicule.

La boite de vitesses selectionne en permanence parmi les différents programmes en mémoire le plus adapté aux conditions de conduite.

Programme Sport

Le programme Sport privilégie automatique une conduite dynamique.

Programme Neige

En position D, le programme Neige offre une conduite souple adaptee aux routes glissantes afin d'améliorer la motricité et la stabilité. Le démarrage s'effectue en 2e et les retrogradages s'effectuent a des régimes peu élevés.

Particularités de fonctionnement

• En freinage prolongé, la boite de vitesses rétrograde automatiquement afin d'offrir un frein moteur efficace.
• Lorsque vous relevez le pied brusquement de l'accelérer ( quand vous estes surris par un obstacle, par exemple) la boite ne passera pas au rapport supérieur afin d'améliorer la sécurité.
• Moteur froid, la boîte de vitesses sélectionne automatiquement un programme spécifique qui permet au moteur d'atteindre plus rapidement une température idéale afin de diminuer la pollution.

Retrocommande

Pour obtenir une accelération maximale momentanée sans toucher au levier de vitesses, appuyez à fond sur la pédale d'accéléateur. La boîte de vitesses rétrogradera automatiquement ou mainiendra le rapport sélectionné jusqu'àrégime maximum du moteur.

Toute perturbation dans le système est signalée par le clignotement alterné des indicateurs Sport et Neige au

tableau de bord. Dans ce cas la boite de vitesses fonctionne en mode de secours. Vous pouvez alors dessentir un chic important lors de la selection de la marche arriere de P à R et de N à R, (ce chic est sans risque pour la boite de vitesses).

Ne dépassez pas 100km / h

Consultez rapidement un Point Service PEUGEOT.

Lorsque le moteur tourne au ralenti avec une vitesse engagée, la voiture se déplace même sans accéléer.

Ne pas accelerer pendant la selection d'une vitesse lorsque le vehicule est à l'arrêt.

A l'arrêt, la sélection d'une vitesse doit se faire pied sur le frein.

Ne pas accélérer freins serrés avec une vitesse engagée.

Lorsque des travaux doivent être effectuels moteur tournant, serrer le frein de stationnement et selectionner la position P.

Ne pas rétrograder pour freiner sur une chaussée glissante.

Ne jamais的选择器的 position N, lorsque le vehicule roule.

Ne jamais enclencher P ou R si le vehicule n'est pas immobilisé.

Ne pas laisser des enfants sans surveillance à l'intérieur du vehicule, moteur tournant.

VOTRE 206 CC DANS LE DÉTAIL

FREIN DE STATIONNEMENT

Verrouillage

A la fin de votre manœuvre de stationnement, tirez le frein de stationnement pour le serrer.

Déverrouillage

Tirez sur la poignée et appuyez sur le bouton pour desserrer le frein de stationnement.

L'allumage de ce témoin et du témoin STOP, accompagné d'un signal sonore (à 10 km/h) et du message "oubli

frein a main" sur I'ecran multifonction indique que celui-ci est resté serre ou qu'il est mal desserre.

LE SYSTÉME ANTIBLOCAGE DE ROUES ABS

Le système ABS avec Répartition Électronique de Freinage (REF) accroit la stabilité et la maniabilité de votre vehicule, particulièrement sur revétement défectieux ou glissant.

Remarque : en cas de changement de roues (pneus et jantes), voirlez à ce qu'elles soient homologuees.

Le dispositif d'antiblocage intervent automatiquement lorsqu'il y a un risque de blocage des roues.

L'allumage de ce témoin,
accompagné d'un signal
sonore et du message "Anomalie freinage" sur l'écran

multifonction, indique un dysfonctionnement du repartiteur electronique de freinage pouvant provoquer une perte de contrôle du vehicule au freinage.

L'arrêt est imperatif.

Consultez un Point Service PEUGEOT.

Le fonctionnement normal du système ABS peut se manifester par de legères vibrations sur la pedale de frein.

En cas de freinage d'urgence, appuyez très fortement sans jamais relâcher l'effort.

LE SYSTÉME D'ASSISTANCE AU FREINAGE D'URGENCE

Ce système permet, en cas d'urgence, d'atteindre plus vite la pression optima- le de freinage, donc de réduire la distance d'arrêt.

Il se déclenché en fonction de la vitesse d'actionnement de la pedale de frein. Cela se traduit par une diminution de la résistance de la pedale et une augmentation de l'efficacité du freinage.

VOTRE 206 CC DANS LE DÉTAIL

L'ANTI-PATINAGE DE RQUE (ASR) ET LE CONTROLLE DYNAMIQUE DE STABILITE (ESP)

Ces systèmes sont associés et complémentaires de l'ABS.

Le système ASR optimise la motricité, afin d'éviter le patinage des roues, en agissant sur les freins des roues motrices et sur le moteur. Il permet aussi d'améliorer la stabilité directionnelle du vehicule à l'accélération.

En cas d'écart entre la trajectorye suivie par le vehicule et celle souhaietee par le conducteur, le systeme ESP agit automatiquement sur le frein d'une ou plusieurs roues et sur le moteur pour inscire le vehicule dans la trajectorye souhaiatee.

Fonctionnement des systèmes ASR et ESP

Lorsque l'un de ces deux systèmes fonctionne, ce moyen clignote.

Neutralisation des systèmes ASR / ESP

Dans des conditions exceptionnelles (démarriage du vehicule embourbé, immobilisé dans la neige, sur sol meuble...), il peut s'avérer utile de neutraliser les systèmes ASR et ESP pour faire patiner les roues et retrouver de l'adherence.

Appuyez sur l'interrupteur "ESP OFF", situé à gauche sous le volant.

Levoyant delinterrupteur et le témoin s'allument : les systèmes ASR et ESP n'agissant plus sur le fonctionnement du moteur.

Ils s'enclenchent a nouveau :

automatique en cas de coupure du contact,
automatiquement a partir de 50 km/h,
manuellement par une nouvelle pression sur l'interrupteur.

Contrôle du fonctionnement

Lorsqu'un dysfonctionnement des systèmes survient, le voyant de l'interrupteur clignote, le témoin s'allume, accompagné d'un signal sonore et

du message "ESP/ASR hors service" sur l'écran multifonction.

Consultez un Point Service PEUGEOT pour verification du système.

Le système ESP offre un surcroit de sécurité en conduite normale, mais ne doit pas inciter le conducteur à prendre des risques mentaires ou à rouler à des tropées.

Le fonctionnement de ce système est assure dans la mesure du respect des préconisations du constructeur concernant les roues (pneumatiques et jantes), les composants de freinage, les composants电子iques, ainsi que les procedures de montage et d'intervention du réseau PEUGEOT.

Après un choc, faites vérifier ce système par un Point Service PEUGEOT.

VOTRE 206 CC DANS LE DÉTAIL

LES AIRBAGS

Les airbags ont ete concus pour optimiser la securite des occupants en cas de collisions violentes; il s complete t'action des ceintures de securite a limiter d'effort.

Dans ce cas, les détecteurs électroniques enregistrant et analysent la décelération brute de la voiture : si le seul de déclenchement est atteint, les airbags se déploient instantanément et protégent les occupants du vehicule.

Aussitot après le chocol, les airbags se dégonflent rapidement afin de ne génér ni la visibilité, ni la sortie eventuelle des occupants.

Les airbags ne se déclencheront pas en cas de chocs peu importants pour lesquels la ceinture de sécurité suffit à assurer une protection optimale ; l'importance d'un choc dépend de la nature de l'obstacle et de la vitesse du vehicule au moment de la collision.

Les airbags ne fonctionnent que lorsque le contact est mis.

Remarque: le gaz s'échappant des airbags peut être légarement irritant.

LES AIRBAGS FRONTAUX

Ils sont intégrés au centre du volant pour le conducteur et dans le tableau de bord pour le passager avant. Il se déclenchent simultanement, sauf si l'airbag passager est neutralisé.

Anomalle airbag frontal

Si ce témoin sallume, accompagne d'un signal sonore et du message "Anomalie airbag"

sur l'écran multifonction, consultez un Point Service PEUGEOT pour vérification du système.

Neutralisation de l'airbag passager*

Pour assurer la sécurité de votre enfant, neutralisez impérativement l'airbag passager lorsque vous installez un siège enfant dos à la route sur le siège avant passager.

Contact coupé, introdusez-la clé dans la commande de neutralisation de l'airbag passager 1, tournez-la en position "OFF", puis retirez-la en maintainant cette position.

Le témoin airbag du combiné s'allume pendant toute la durée de la neutralisation.

• Suivant destination.

VOTRE 206 CC DANS LE DÉTAIL

En position "OFF", l'airbag passager ne se déclenchera pas en cas de chic.

Dés que vous démonze le siège infant, tourmez la commande de l'airbag en position "ON" pour activer à nouveau l'airbag et assurer ainsi la sécurité de votre passager en cas de chic.

Contrôle de fonctionnement

Il est assure du allumage d'un témoin, accompagne d'un signal sonore et d'un message sur l'afficheur multifonction.

Contact mis (2ème cran de la clé), l'allumage de ce témoin, accompagné d'un signal sonore et du message "Airbag passager neutralise" sur l'écran multifonction, indique que l'airbag passager est neutralisé (position "OFF" de la commande).

LES AIRBAGS LATERAUX

Ils sont intégrés à l'armature des dossiers de sièges avant du côte de la porte.

Ils se déclenchent independamment l'un de l'autre en fonction du cote ou se produit la collision pour des chocs lateraux représentant des risques de léasons au thorax, à l'abdomen et à la tête.

Contrôle de fonctionnement

Il est assure par le témoin intégré au cadran de bord.

Il s'allume à la mise du contact pendant six secondes.

Si le témoin :

• ne s'allume pas à la mise de contact ou,
• ne s'eteint pas après six secondes ou,
• clignote pendant cinq minutes puis reste allumé.

Consultez donne Point Service PEUGEOT.

VOTRE 206 CC DANS LE DÉTAIL

Pour que les airbags frontaux et lateraux soient pleinement efficaces, respectez les regles de sécurité suivantes :

• Étre attaché dans son siege avec une ceinture de sécurité convenablement positionnée.
• Adopter une position assise normale et verticale (côté passager, ne pas poser ses pieds sur la planche de bord).
• Ne rien laisser s'interposer entre les occupants et les airbags.

Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants.

• Toute intervention sur les systèmes airbags est rigoureusement interdite en dehors du personnel qualifie du Reseau PEUGEOT.
• ÀpRES un accident ou lorsque le vehicule a été l'objet d'un vol, faites vérifier les systèmes airbags.
• Les systèmes airbags ont ete concus pour etre pleinement operationnels pendant 10 ans apres la date de mise en circulation du vehicule. Pour plus de securite, faites-le contrcler par un Point Service PEUGEOT dans les dix ans qui suiveit l'achat du vehicule.

Airbags frontaux

• Ne pas conduire en tenant le volant par ses branches ou en laissant les mains sur le moyen central du volant.
• Ne jamais démonter, percer ou soumettre le volant à des coups violents.
  S'abstenir de fumer dans la mesure du possible, le deploiement des airbags pouvant occasionner des brulres ou des risques de blessures dus a la cigarette ou a la pipe.

Airbags lateraux

• Ne rien fixer ou coller sur les dossiers de sièges avant, cela pourrait occasionner des blessures au thorax ou au bras lors du gonflage de l'airbag létral.
• Ne pasapprocherplusque necessairelebuste de la porte.
• Ne recouvrir les sièges avant qu'avac des housses homologuées. Consultez votre Point Service PEUGEOT.

VOTRE 206 CC DANS LE DÉTAIL

En position "OFF", l'airbag passager ne se déclenchera pas en cas de chic.

Dés que vous démontez le siège infant, tournez la commande de l'airbag en position "ON" pour activer à nouveau l'airbag et assurer ainsi la sécurité de votre passager en cas de chic.

Contrôle de fonctionnement

Il est assure par l'allumage d'un témoin, accompagné d'un signal sonore et d'un message sur l'afficheur multifonction.

Contact mis (2ème cran de la clé), l'allumage de ce témoin, arrivapné d'un signal sonore et du message "Airbag passager neutralisé" sur l'écran multifonction, indique que l'airbag passager est neutralisé (position "OFF" de la commande).

LES AIRBAGS LATERAUX

Ils sont intégrés à l'armature des dossiers de sièges avant du côte de la porte.

Ils se déclenchent independament l'un de l'autre en fonction du cote ou se produit la collision pour des chocs lateraux représentant des risques de lésions au thorax, à l'abdomen et à la tête.

Contrôle de fonctionnement

Il est assure par le témoin intégré au cadran de bord.

Il s'allume à la mise du contact pendant six secondes.

Si le témoin :

• ne s'allume pas à la mise de contact ou,
• ne s'eteint pas après six secondes ou,
• clignote pendant cinq minutes puis reste allumé.

Consultez donne Point Service PEUGEOT.

VOTRE 206 CC DANS LE DÉTAIL

Pour que les airbags frontaux et lateraux soient pleinement efficaces, respectez les regles de sécurité suivantes :

• Étre attaché dans son siege avec une ceinture de sécurité convenablement positionnée.
• Adopter une position assise normale et verticale (côté passager, ne pas poser ses pieds sur la planche de bord).
• Ne rien laisser s'interposer entre les occupants et les airbags.

Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants.

• Toute intervention sur les systèmes airbags est rigoureusement interdite en dehors du personnel qualifie du Reseau PEUGEOT.
• ÀpRES un accident ou lorsque le vehicule a été l'objet d'un vol, faites vérifier les systèmes airbags.
• Les systèmes airbags ont ete concus pour etre pleinement operationnels pendant 10 ans apres la date de mise en circulation du vehicule. Pour plus de securite, faites-le contrcler par un Point Service PEUGEOT dans les dix ans qui suiveit l'achat du vehicule.

Airbags frontaux

• Ne pas conduire en tenant le volant par ses branches ou en laissant les mains sur le moyen central du volant.
• Ne jamais démonter, percer ou soumettre le volant à des coups violents.
  S'abstenir de fumer dans la mesure du possible, le deploiement des airbags pouvant occasionner des brulres ou des risques de blessures dus a la cigarette ou a la pipe.

Airbags lateraux

• Ne rien fixer ou coller sur les dossiers de sièges avant, cela pourrait occasionner des blessures au thorax ou au bras lors du gonflage de l'airbag létral.
• Ne pasapprocherplusque necessairelebuste de la porte.
• Ne recouvrir les sièges avant qu'avac des housses homologuées. Consultez votre Point Service PEUGEOT.

LES INFORMATIONSPRATIQUES

MOTEUR 1,6 litre 16V

1 - Réservoir direction assistée.
2 - Réservoir de lave-vitre et de lave-projecteurs.
3 - Reservoir de liquide de refroidissement.

4 - Reservoir de liquide de frein.
5-Batterie.
6-Filtre a air.

7-Jaugeahuile manuelle.
8 - Remplissage de l'huile moteur.

LES INFORMATIONSPRATIQUES

MOTEUR 2 litres 16 V

1 - Réservoir direction assistée.
2 - Réservoir lave-vitre et lave-projecteurs.
3 - Réservoir liquide de refroidissement.

4 - Réservoir liquide de frein.
5-Batterie.
6-Filtre a air.

7-Jauge d'huile moteur.
8 - Remplissage de l'huile moteur.

LES INFORMATIONS PRATIQUES

VERIFIER LES NIVEAUX

Moteur

Contrôle du niveau

Effectuez ce contrôle régulierement et faire l'appoint entre deux

vidanges. (la consommation maxi. est de 0,5 litre pour 1000km

Le contrôle se fait vehicule horizontal, moteur froid.

2 repères de niveau sur laJAuge:
A = maxi
B = mini.

Vidange: suivant le plan d'entretien du constructeur.

Jauge manuelle. Ne jamais dépasser le repère A maxi.
- Indicateur de niveau au cadran de bord.

Choix du grade de viscosité

Dans tous les cas, l'huile可以选择 devra répondre aux exigences du constructeur.

Filtre à huile

Remplacer periodiquement la cartouche suivant preconisation du plan d'entretien.

Huile usage

Evitez tout contact prolongé de l'huile usagée avec la peau.

Ne pas jeter l'huile usagee dans les canalisations d'évacuation ou sur le sol.

Pour préserver la fiabilité des moteurs et les dispositifs antipollution, l'utilisation d'additifs dans l'huile moteur est proscrite.

Réserveur du liquide de frein :

• le niveau doit toujours être supérieur au repère DANGER du réservoir,
• en cas de baisse importante du niveau, consulter immediatement votre Point Service PEUGEOT.

Vidange

• à effectuer impératifement aux intervalles prévus conformément au plan d'entretien du constructeur.
• utilisez les fluides homologues par le constructeur, répondant aux Normes DOT4.

Reservoir du liquide de refroidissement

Utilisez le liquide homologué par le constructeur.

Lorsque le moteur est chaud, la température du liquide de refroidissement est régulée par le moto-ventilateur. Celui-ci peut fonctionner clé de contact retiree, de plus le circuit de refroidissement étant pressurise, attendez au moins une heure après l'arrêt du moteur pour intervenir.

En cas de dépannage et afin d'éviter tout risque de brûture, dévissez le bouchon de deux tours pour laisser tomber la pression. Lorsque la pression est tombée, retirez le bouchon et complètez le niveau.

LES INFORMATIONS PRATIQUES

Reservoir de direction assistée

Ouvrez le réservoir, moteur froid à température ambiente, le niveau doit toujours être supérieur au repère MINI, proche du repère MAXI.

Reservoir lave-vitre et lave-projecteurs

Pour une qualite optimale de nettoyage et pour vous securite, nous vous conseillons d'utiliser les produits homologues par PEUGEOT (2,8 litres ou 6,6 litres avec lave-projecteurs).

Batterie

A l'approche de la période hivernale, faites vérifier votre batterie par un Point Service PEUGEOT.

Filtre a air

Remplacement periodique de I'elément filtrant indispensable. Si vous roulez en atmophère poussi-reuse, changez-le deux fois plus souvent.

Plaquettes de freins

L'usure des freins dépend du style de conduite, en particulier pour les vehicules utilisés en ville, sur courtes distances. Il peut être nécessaire de faire contrôler l'état des freins, même entre les visites périodiques du vehicule.

Boite de vitesse manuelle

Sans vidange. Contrôlez le niveau suivant le plan d'entretien du constructeur.

Boite de vitesses automatique radioactive

Sans vidange : faites contrôle le niveau par un Point Service PEUGEOT conformément au plan d'entretien du constructeur.

N'tilisez que des produits homologues par PEUGEOT.

Afin d'optimiser le fonctionnement d'organes

aussi importants que la direction assistee et le circuit de freinage, PEUGEOT selectionne et propose des produits bien spécifiques.

LES INFORMATIONS PRATIQUES

CREVAISON

Ce vehicule ne disposant pas de roue de secours, vous disposez de deux bombes de réparation provisoire des pneumatiques, rangées dans une boîte isotherme 1 fixée par une sangle sur le côté droit du coffre.

Utilisation d'une bombe de réparation

(Voir aussi instructions d'utilisation inscrites sur les bombes).

Enlevez si possible le corps étranger à l'origine de la crevaison.
Orientez la roue de manière à ce que la valve se présente comme les chiffres 2 ou 10 d'une montre.
Agitez fortement la bombe avant l'emploi. (par temps tres froid, rechauffez la bombe quelques minutes entre vos mains).
D'une main, maintenez la valve.
De l'autre main, enforcez l'embout d'injection de la bombe en force sur la valve, en restant dans l'axe.
- Maintenez fermement la pression pendant une minute, puis roulez sans attendre à allure modérée jusqu'au garage le plus proche.

Les bombes permettent d'effectuer une réparation provisoire (vitesse maximale 80 km/h).

Aprèsutilisation, il est nécessaire de remplacer le pneumatique.

Les bombes étant sous pression, elles ne doivent pas etre exposées à une tempéature supérieure a 50^

Conservez-les à l'abri de la chaleur dans leur boite de rangement isotherme.

LES INFORMATIONSPRATIQUES

CHANGER UNE LAMPE

Feux de croissement /ieux de route H7 55W

Tirez la languette A vers le haut et retirez le couvercle de protection.
- Debranchez le connecteur.
- Appuyez sur l'extrémité de l'agrafe de fixation pour la dégager. Remplacer la lampe défectueuse.
Lors du remontage, assurez-vous de la bonne position des crans d'orientation et du bon verrouillage de l'agrafe de fixation.
- Rebranchez le connecteur.
- Reposez le couvercle de protection.

Feux de position W5W

Tournez le connecteur douille B d'un quart de tour et retirez-le.
Remplacez la lampe.

Remarques

• Ne touchez les lampes qu'vec un chiffon sec.
• Pour remplacer les lampes cote croit, deposez auparavant le tube de remplissage du réservoir lave-vitre.
• De la condensation peut se produit à l'intérieur des projecteurs. Elle disparait lors de l'utilisation des feuels.

LES INFORMATIONS PRATIQUES

Utilisez uniquement des lampes H7 de marques :
- GE/TUNGSRAM,
PHILIPS,
-OSRAM.

pour éviter de déterminer les projecteurs.

Celles-ci répondent aux specifications anti-UV (ultraviolets) nécessaires au bon fonctionnement et à la fiabilité des projecteurs.

ATTENTION

VOIR NOTICE

WARNING

READ

INSTRUCTIONS

H4IN

Les projecteurs sont équipés d'une glace en polycarbonate revêtement d'un vermis protecteur. Il est fortement déconseilé de les nettoyer à l'aide d'un chiffon sec ou abrasif et avec des produits détergents ou solvants.

Utilisez un chiffon doux, humide.

Clignotants PY21W amber

Tournez le connecteur douille C d'un quart de tour et retirez-le.

Remplacez la lampe.

Répétateur lésral de clignotant WY5W amber

Poussez le repétateur vers l'avant ou vers l'arrière et dégagez l'ensemble.

Maintenez le connecteur et tournez d'un quart de tour le transparent.

Remplacez la lampe.

LES INFORMATIONS PRATIQUES

1. Feux de changement de direction PY21W amber.
2. Feux de recul P21W.
3. Feux de stop/feux de position P21/5W.

Les lampes "ombre" doit être remplacées par des lampes de caractéristiques et de couleur identiques.

Feux arrière

Ouvrez la trappe de la garniture latereale de coffre.

Dévissez la vis à ailette située à l'intérieur du coffre avec la clé démonteroue si nécessaire.

Débranchez le connecteur A.

Dégagez le bloc feuX.

Detached la clé B de la platine portel lampe.

Devissez I'ecrou C à l'aide de la clé B et retirez la platine porte lampe.

Remplacez la lampe defectueuse.

Lors du remontage, rangez la clé B sur le support D et reposez le feu.

Projecteurs antibrouillard avant H1 55W

Appuyez sous la trappe d'accès pour la dégager.

Ouvrez la trappe.

Tournez le couvercle pour le déposer.
Débranchez la lampe.

Appuyez sur les deux extrémites de l'agrafe de fixation pour dégager la lampe.

LES INFORMATIONS PRATIQUES

Feu antibrouillard arrête P21W

Déclipez le feu et dégagez l'ensemble.
Tournez le connecteur douille d'un quart de tour et retirez-le.
Remplacez la lampe.

Feux de plaque minéralogique W5W

Insérez un tournevis fin dans un des
trous extérieurs du transparent.
Poussez-le vers l'extérieur pour le
décliper.
Retirez le transparent.
Remplacez la lampe défectueuse.

LES INFORMATIONSPRATIQUES

CHANGER UN FUSIBLE

Les boîtes à fusibles sont placees sous la planche de bord et dans le compartment moteur.

Boite a fusibles planche de bord

Dévissez la vis d'un quart de tour avec une pierce de monnaie puis déposez le couvercle pour acceder aux fusibles. Les fusibles de rechanges et la pince A sont fixés sur l'intérieur du couvercle de la boîte à fusibles de la planche de bord.

Dépose et pose d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y avoir remedie. Les nombres des fusibles sont indiqués sur la boite à fusibles. Utilisez la pince A.

Remplacer toujours un fusible défectueux (lecture selon fusible) par un fusible de calibre équivalent.

LES INFORMATIONSPRATIQUES

CHANGER UN FUSIBLE

Les boîtes à fusibles sont placees sous la planche de bord et dans le compartment moteur.

Boite a fusibles planche de bord

Dévissez la vis d'un quart de tour avec une pierce de monnaie puis déposez le couvercle pour acceder aux fusibles. Les fusibles de rechanges et la pince A sont fixés sur l'intérieur du couvercle de la boîte à fusibles de la planche de bord.

Dépose et pose d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y avoir remedie. Les nombres des fusibles sont indiqués sur la boite à fusibles. Utilisez la pince A.

Remplacer toujours un fusible défectueux (lecture selon fusible) par un fusible de calibre équivalent.

Pince A

Mauvais

LES INFORMATIONS PRATIQUES

Fusible N°	Intensité Fonctions
1 15A	Siègechauffant - Sirené d'alarme
4 20A	Écran multifonction - Calculateur navigation - Éclairage coffre - Autoradio - Calcauleur du toit escamtable
5 15A	Diagnostic boîte de vitesses automatique
6 10A	Niveau liquide de refroidissement - Boîte de vitesses automatique - Autoradio - Capteur d'angle volant (ESP)
7 15A	Accessoires auto école - Alarme après-vente - Capteur de pluie
9 30A	Pompe hydraulique
10 40A	Dégivrage rétroviseur
11 15A	Essue-vitre
12 30A	Lève-vitres avant
14 10A	Boîtier de servitude moteur - Airbags - Commandes au volant
15 15A	Combé - Écran multifonction - Calcauleur navigation - Climatisation - Autoradio
16 30A	Commandes de verrouillage / déverrouillage des ouvrants
20 10A	Feu stop droit
21 15A	Feu stop gauche - 3ème feu stop
22 30A	Plafonnier avant - Éclairage boîte à gants - Allume-cigares
S1 Shunt	Shunt PARC

LES INFORMATIONS PRATIQUES

Boite à fusibles compartmentement moteur

Pour acceder au boitier situé dans le compartment moteur (à côte de la batterie), déclipse le couvercle.

Aprés intervention, refermez très soignement le couvercle.

Fusible N°	Intensité Fonctions
1* 20A Groupe moto-ventilateur
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Alimentation bôtier de servitude intelligent
5* 70A Alimentation bôtier de servitude intelligent
6* - Non utilisé
7* 30A Alimentation contact antivol
8* - Non utilisé

• Les maxi fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur ceux-ci doit être effectuee par un Point Service PEUGEOT.

Le circuit electrique de la vente vehicule est concu pour fonctionner avec les équipements de série ou les.

Avant d'installer d'autres équipements ou accessoires électriques sur votre vehicule, consultez un Point Service PEUGEOT.

Certain accessoires electriques ou la façon dont ils sont montés peuvent avoir des effets néfastes sur le fonctionnement de votre vehicule (les circuits Electroniques de commande, le circuit audio et le circuit de charge electrique).

PEUGEOT décline toute responsabilité pour les frais occasionnés par la remise en état de votre vehicule ou les dysfonctionnements resultant de l'installation d'accessoires auxiliaires, non fournis et non recommandés par PEUGEOT et non installés selon ses prescriptions, en particulier pour tout appeareil dont la consommation dépasse 10 milliampères.

LES INFORMATIONS PRATIQUES

Fusible N°	Intensité Fonctions
1 10A	Contacteur feu recul - Capteur de vitesse
2 15A	Electrovanne canister - Pompe à carburant
3 10A	Calculateur moteur ABS/ESP - Contactor de stop ESP
4 10A	Calculateur BVA - Calculateur moteur
5 - Non	utilisé
6 15A	Projecteurs antibrouillard avant
7 20A	Pompe lave-projecturs
8 20A	Relais groupe moto-ventilateur - Calcauleur moteur - Electrovanne contrôle moteur
9 15A	Feux de croissement gauche
10 15A	Feux de croissement droit
11 10A	Feux de route gauche
12 15A	Feux de route droit
13 15A	Avertisseurs sponores
14 10A	Pompe lave-vitre avant
15 30A	Réchauffeur bôtier papillon - Sonde à oxygène - Calcauleur moteur - Bobine allumage -Electrovanne contrôle moteur - Injccteurs
16 30A	Relais pompe à air
17 30A	Essuie-vitre grande et petite vitesse
18 40A	Ventilateur climatisation

LES INFORMATIONSPRATIQUES

BATTERIE

Pour recharger la batterie avec un chargeur de batterie :

• débranchez la batterie,
• respectez les instructions d'utilisation données par le fabricant du chargeur,
• rebranche en commencant par la borne (-),
• vérifie la proprete des bornes et des cosses. Si elles sont couvertes de sulfate (dépôt blanchâtre ou verdâtre), démonze LES et nettoyez-les.

Pour demarrer à partir d'une autre batterie :

• connectez le cable rouge aux bornes (+) des deux batteries,
• connectez une extrémité du cable vert ou noir à la borne (-) de la batterie additionnelle,
• connectez l'autre extrémité du cable vert ou noir sur un point de masse du vehicule en panne, le plus loin possible de la batterie.

Actionnez le démarreur, laissez tourner le moteur.

Attendez le retour au ralenti et debranchez les cables.

Il est conseillé, lors d'un arrêt prolongé de plus d'un mois, de débrancher la batterie.

• Ne débrancher pas les cosses lorsque le moteur tourne.
• Ne recharger pas les batteries sans avoir débranché les cosses.
• Àprous tout rebranchement de la batterie,mettre le contact et attendre 1 minute avant de démarrer,afin de permettre l'initialisation des systèmes électroniques.Toutefois,si après cette manipulation de légères perturbations subsistant,contactez un Point Service PEUGEOT.

FONCTION MODE ÉCONOMIE

Après l'arrêt du moteur,cle en position accessoires, certaines fonctions (essuie-vitre, lève-vitres, plafonniers, autoradio, etc.) ne sont utilisables que pendant une durée cumulée de trente minutes, afin de ne pas décharger la batterie.

Une fois ces trente minutes passées, le message "Mode économique actif" apparait sur l'écran multifonction et les fonctions actives sont mises en vue.

Une batterie decharge ne permet pas le demarrage du moteur.

LES INFORMATIONSPRATIQUES

REMORQUER VOTRE VEHICULE

Sans levage (quatre roues au sol)

Vosdeveztoujoursutiliserunebarredemorquage.

Par I'avant ou I'arriere

Accrochez la barre de remorquage à l'anneau de remorquage.

Avec levage (deux roues au sol seulement)

Il est préférible deSoulever le vehicule à l'aide d'un moyen de levage par les roues.

Ne jamais utiliser la traverse de radiateur.

Particularités de la boîte de vitesses automatique

Lors d'un remorquage les quatre roues au sol, il est imperatif de respecter les régles suivantes:

• levier de vitesse en position N,
• remorque le vehicule à une vitesse inférieure à 50 km/h sur un parcours limite à 50 km maximum,
• ne pas ajouter d'huile dans la boite de vitesses.

PORTE-BAGAGES DE COFFRE*

Un portebagages de coffre est disponible dans voire Point Service PEUGEOT. Lors de son utilisation, veillez a ne pas masquer le troisieme feu stop. Respectez les recommandations du constructeur.

• Disponible en accessoire.

LES INFORMATIONS PRATIQUES

LES INFORMATIONSPRATIQUES

Fermetre manuelle du toit (mode secours)

En cas de dysfonctionnement
electrique ou hydraulique du toit, il est possible de le fermer manuelle.

Consultez un Point Service PEUGEOT, pour verification du système.

Cette possibilité est une solution de dépannage.

Dans la mesure du possible, effectuer cette opération à deux personnes.

Lors de la manoeuvre de fermeture du toit, faites attention à ne pas vous pincer les mains dans les mécanismes.

Descendez les vitres.
Coupez le contact.
Retirez la clé de l'antivol de direction.
Serrez le frein de stationnement.
Ouvrez le coffre.

Décrochez te tendelet et l'chez-le en l'accompagnant.
A l'aide de la clé hexagonale 1 situee dans la boite isotherme des bombes de reparation, devissez d'un quart de tour la vis 2.
Tirez sur la cordelette 3 pour rabattre la tablette mobile.
Poussez les deux cliquets 4 tout en appuyant sur le couvercle de coffre pour le déverrouiller.
Fermez le volet de coffre.

De l'arrière droit du vehicule, ouvre le couvercle de coffre entierement et tout en le maintainant, verrouillez-le en introduisant la clé hexagonale 1 jusqu'en butée dans le meca-nisme.

Saisissez le toit, dépliez-le (un effort important est nécessaire) et amènez-le en contact avec la baïe de pare-brise.

Verrouillez le toit à l'aide des deux crochets 5.

LES INFORMATIONS PRATIQUES

Retirez la clé hexagonale 1 tout en maintenant le couvercle de coffre, puis rabattez-le lentement avec un effort soutenu sans rechercher à le verrouiller.
Ouvrez le coffre.
Tirez sur les deux cavaliers blancs 6 situés au dessus des cliquets et tournez-les d'un quart de tour vers le bas tout en maintainant le couvercle de coffre fermé.
Repoussez les deux cavaliers blancs 6 dans leurs trou s de blocage.
Fermez le coffre.

Consultez un Point Service PEUGEOT, pour verification du système.

Fermeture du toit en cas de dysfonctionnement des vitres

Lorsque les vitres laterales ne peuvent plus s'ouvrir complètement, la manoeuvre du toit est impossible; néanmoins il est possible de le fermer en effetuant simultanément les opérations suivantes:

contact coupé, appuyez ou tirez sur les deux boutons de commande des vitres (2ème cran);
mette la clé de contact en position M, sans relâcher les boutons de commande des vitres;
au bout de quatre secondes, à l'audition d'un signal sonore, appuyez sur le bouton de commande du toit ;
apres six secondes de maintien, la fermeture du toit s'effectue ; la fin de la manoeuvre est indiquee par un signal sonore ;
verrouillez le toit à l'aide des deux crochets 5.

Consultez un Point Service PEUGEOT, pour verification du système.

Le toit ne doit pas etre manoeuvre lorsqu'un portebagages charge est installe sur le couvercle de coffre.

Lors de la mancauvre de fermeture du toit, veillez a ce qu'aucune personne ne se trouve a proximite des éléments en mouvement pour éviter les risques de blessure.

En cas de danger, relâchéz le bouton de commande, la manoeuvre s'arrête instantanément.

LES INFORMATIONSPRATIQUES

LES ACCESSOIRES 206 CC

Utilisez pour toute PEUGEOT les seuls accessoires et pièces d'origine homologues par la marque.

Ces accessoires et ces pieces sont tous adaptés à votre PEUGEOT après avoir été testés et approvés en fiabilité et en sécurité, ce que PEUGEOT ne peut garantir pour d'autres produits.

Un large choix d'accessoires d'origine, homologues par PEUGEOT, est proposé par le Résseau. Ils bénéficient tous de la garantie PEUGEOT :

Sécurité : Alarme anti-intrusion, module anti-soulèvement, gravage des vitres, antivols de roues, triangle de présignalisation, trousse à pharmacie, ...

Protection: Housses compatibles avec les airbags lateraux, tapis, bac de coffre, ...

Communication: Radiotéléphone, système de guidage embarqué, changeurs CD, autoradios, haut-parleurs, enjoliveur autoradio, ...

Personnalisation : Jantes aluminium, enjolveurs, bavettes, enjoliveur de façade aluminium et bois …

Confort : Accouvoir central, portecanette, range CD ou cassettes, console de radiotelphone, fillet antiremous ...

Loisirs : Attelage de remorque, galerie de coffre, chaines neige, ...

Enfants : Rehausse et sièges pour enfants, siège Kiddy Isofix, ...

Produits d'entretien : Liquide lave-vitre, produits de nettoyage et d'entretien interieur et extérieur.

LES CARACTERISTIQUES TECHNIQUES

MOTORISATIONS ET BOITES DE VITESSES

MODELES Types variantes versions	2DNFUF 2DN	FUR 2DRFNF
MOTEURS 1,6 litre 16V 2 litres 16V
Cylindrée (cm3) 1 587 1 997 Alésage x course (mm) 78,5 x 82 85 x 88 Puisance maximum norme CEE (kW) 80 100 Régime de puissance maxi (tr/min) 5 800 6 000 Couple maxi norme CEE (Nm) 147 190 Régime de couple maxi (tr/min) 4 000 4 100 Carburant Catalyseur	Sans plomb Oui		Sans plomb oui
Boîte de vitesse	Manuelle (5 rapports)	Automatique (4 rapports)	Manuelle (5 rapports)
Capacités Organes (en litres) Moteur (avec échange cartouche) Boîte de vesses-Pont 2 -1,9	3	3	4,25

LES CARACTERISTIQUES TECHNIQUES

CONSOMMATIONS

			Suivant directive 99/100 (litres/100 km)
Moteur Boîte	Types variante de vitesses vers	Circuit urbain versions extra-urbain Massique CO	Circuit Circuit mixte Emission			g/Km 2
1,6 litre 16V Manuelle	2DNFUF 9,5	5,7 6,9 166
1,6 litre 16V	Automatique	2DNFUR	10,6	6	7,7	183
2 litres 16V	Manuelle	2DRFNF	11,2	6,2	8	191

Les indications de consommation de carburant correspondent aux valeurs communiques au moment de l'impression.

MASSES ET CHARGES REMORQUABLES (en kg)

Mateur	1,6 litre 16V	1,6 litre 16V	2 litres 16V
Boîte de vitesses	Manuelle	Automatique Manuelle
Types variantes versions :	2DNFUF 2DNFUR	2DRFNF
• Masse à vide en ordre de marche (MOM)	1 215	1 252	1 227
• Masse maximale techniquement admissible en charge (MTAC)	1 535	1 572	1 562
• Masse totale roulante admissible (MTRA)*	2 435	2 472	2 462
• Remorque non freinée	600	600 600
• Remorque freinée (dans la limite du MTRA)	1 100	1 100	1 100

• Dans le cas d'un vehicule tracteur, la vitesse est limite à 100 km/h.

LES CARACTERISTIQUES TECHNIQUES

Indicateur de températe d'huile moteur

Moteur en marche, il indique la tempé
rature de l'huile :
- aiguille dans la zone (C), la tempé-rature est correcte,
- aiguille dans la zone (D), la température est trop élevé. Pour abaisser la température de l'huile, réduisez votre vitesse.

Afficheur situé dans le combiné

Il assure successivement, après la mise du contact, trois fonctions :
- indicateur de maintenance (voir chapitre correspondant),
-indicateur de niveau d'huile moteur,
- totalisateur kilométrique (kilométrage total et journalier).
Remarque: le kilométrage total et journalier est affché pendant trente secondes à la coupure du contact, à l'ouverture de la porte conducteur ainsi qu'au verrouillage et au déverrouillage du vehicule.

Indicateur de niveau d'huile moteur

A la mise du contact, le niveau d'huile du moteur est indiqué pendant 10 secondes environ, après l'information de maintenance.

Maximum

Si le message est confirmé par la verification à la jauge manuelle, un surplus d'huile peut provoquer des dommages moteur.

Consulter rapidement un point service PEUGEOT.

Minimum

Verifiez le niveau avec la jauge manuelle et compléteze. L'indication n'est valable que si le vehicule est sur un sol horizontal, moteur a l'arrêt depuis 10 minutes.

Défaut jauge niveau d'huile

Les 6 segments clignotent, ils indiquent un dysfonctionnement au niveau de la jauge niveau d'huile.

Risques de dépréciation du moteur.

Consultez un Point Service PEUGEOT.

VOTRE 206 CC DANS LE DÉTAIL

L'AIR CONDITIONNE

1. Commande d'air conditionné

L'air conditionné est prévu pour fonctionner en toutes saisons. En été, il permet d'abaisser la température et en hiver, audressus de 0^ , d'augmenter l'efficacité du désembuage.

Appuyez sur l'interrupteur pour activer l'air conditionné.
Le témoin s'allume.

L'air conditionné ne fonctionné pas lorsqu'la commande de réglage de débit d'air est en position "OFF".

Remarque

La condensation creee par l'Air conditionne provoque a l'arret un ecoulement d'eau normal sous le vehicule.

2. Reglage de la temperature

A moduleraIyonvotrecovenc

De bleu (froid lorsque l'air conditionné fonctionné) à rouge (chaud).

VOTRE 206 CC DANS LE DÉTAIL

3. Réglage de la répartition d'air

Pare-brise et vitres laterales (désembuage-dégivrage).

Pour dégiverr ou désembuer rapidement le pare-brise et les vitres laterales :

• placez les commandes de températe et de débit d'air en position maximum,
  -fermezlesaerateurscentraux,
• placez la commande d'entrée d'air extérieur a gauche, en position "Air extérieur",
• mettez l'air conditionné en fonctionnement.

Pare-brise, vitres laterales et pieds des occupants.

Pieds des occupants.

Ces réglages sont recommendés pour des climats froids.

Aérateurs centraux et lateraux.

Ce réglage est recommendé pour des climats chauds.

4. Réglage du début d'air

De la position 1 à la position 4, tournez la commande pour obtenir un débit d'air suffisant afin d'assurer votre comforts.

5. Commande d'entrée d'air

Entrée d'air extérieur.

Il s'agit de la position normale d'utilisation.

Recyclage de l'air interieur.

Cette position permet d'isoler l'habitacle des odeurs et fumées extérieures.

Utilisé simultanément avec l'air conditionné, le recyclage permet d'en améliorer les performances aussi bien en réglage chaud que froid.

Utilisé sans air conditionné, le recyclage presente des risques d'embuage des vitres.

Dés que possible, placez la commande en position entree d'air extérieur.

6. Dégivrage lunette arrêté et des rétroviseurs

Moteur tournant, une pression sur la commande assure le dégivrage de la lunette arrêté

et des rétroviseurs.

Il s'eteint automatiquement après douze minutes environ.

Une nouvelle pression le remet en fonctionnement pendant douze minutes.

Il est possible d'arreter le fonctionnement du dégivrage en appuyant sur la commande avant la fin des douze minutes.

Remarque: cette fonction est neutralisée lorsqu'elle toit est rangé dans le coffre.

Précaution importante

Faire fonctionner le système d'air conditionné 5 à 10 mn, une ou deux fois par mois pour le maintainir en parfaite condition de fonctionnement.

Si le système ne produit pas de froid, ne I'activez pas et contactez votre Point Service PEUGEOT.

VOTRE COUP D'CEIL

L'AIR CONDITIONNE AUTOMATIQUE

206cc

Remarque: en version cabriolet, les performances du système peuvent etre diminuées.

Infotec 07-10-2002

N°	Symbole	Fonction
1	Réglage du	débit d'air.
2	Réglage de	la répartition d'air.
3	Commande	d'entrée d'air.
4	Commande	d'air conditionné.
5	Dégivrage de	la lunette arrête et des rétroviseurs.
6	Arrêt du	système.
7	Réglage de	la température.
8	Programme	automatique comport.
9	Programme	automatique visibilité.

VOTRE 206 CC DANS LE DÉTAIL

L'AIR CONDITIONNE AUTOMATIQUE

Remarque : en version cabriolet, les performances du système peuvent etre diminuées.

Fonctionnement automatique

1. Reglage de la température

La température sélectionnée est affichée. Appuyez sur les flèches haut et bas pour la modifier. Un réglage proche de 21 permet d'obtenir un bon comport.

2. Programme automatique comport

Appuyez sur la touche "AUTO".
Le système regle automatiquement l'ambiance thermique de l'habitacle conformément à la

température que vous avez sélectionnée. Pour y parvenir, il gere la température, le débit, la répartition, l'entrée d'air ainsi que l'air conditionné.

3. Programme automatique visibilité

Dans certains cas, le programme automatique peut peut avenir insuffistant pour désembarer ou dégivrer les vitres (humidité,

passagers nombreux, givre...). Sélectionnez alors le programme automatique visibilité pour retrouverrapidement des vitres claires.

VOTRE 206 CC DANS LE DÉTAIL

Fonctionnement manuel

Voussouselonsgouts,faire unchoixdifferentdeleluiroposeparlesysteme enmodifiantunreglage.Lesautres fonctionsseronttoujoursgereesautomatiquement．Une pression sur la touse"AUTO"permét de revenir enfonnement tout automatique.

4. Air conditionné

Une pression sur cette touche.
permet d'arrer l'air conditionné.
Le symbole "ECO"s'affiche.
Une nouvelle pression assure le

retour au fonctionnement automatique de l'air conditionné. Le symbole "A/C" s'affiche.

Remarque

La condensation creee par I'air conditionne provoque a I'arrêt un ecoulement d'eau normal sous le vehicule.

Afin d'éviter l'embavage à l'intérieur du vehicule par temps frais ou humide, il est conseilé d'éviter le mode "ECO".

5. Repartition d'air

Des appuis successifs sur cette touche permettent d'orienter alternatively le début d'air vers :

• le pare-brise (désembuage ou dégi-vrage),
• le pare-brise et les pieds des pass-sagers,
• les pieds des passagers,
• les aérateurs centraux et latéraux et les pieds des passagers,
• les aérateurs centraux et lateraux.

6. Débit d'air

Le débit d'air peut être augmente ou diminué en appuyant respecti

vement sur les touches ^+ ou-.

7. Entrée d'air

Une pression sur cette touche permet de recycler l'air interieur. Le recyclage, visualisé par l'afficheur,

permét d'isoler l'habitacle des odeurs et des fumées extérieures.

Evitez le fonctionnement prolongé en recyclage d'air interieur. Pour cela, une nouvelle pression assure le return à la gestion automatique de l'entrée d'air.

8. Arrêt du système

La touche "OFF" permet d'arreter l'ensemble du système.

Le comport thermique n'est plus assure.

Une nouvelle action sur la touche "OFF", "AUTO" ou "visible" reactive le système avec les valeurs precedant la neutralisation.

9. Dégivrage de la lunette arrêté et des rétroviseurs

Une pression sur cette touche assure le dégivrage de la lunette arrière et des rétroviseurs. Le dégivrage s'est instant automatique

ment. Il est possible d'arreter le fonctionnement du dégivrage avant son extinction automatique en appuyant à nouveau sur la touche.

Remarque: cette fonction est neutralisée lorsqu'le toit est rangé dans le coffre.

Précaution importante

Faire fonctionner le système d'air conditionné 5 à 10 mn, une ou deux fois par mois pour le maintainir en parfaite condition de fonctionnement.

Si le système ne produit pas de froid, ne l'active pas et contactez votre Point Service PEUGEOT.

VOTRE 206 CC DANS LE DÉTAIL

ALLUMAGE AUTOMATIQUE DES FEUX

Les feuentsposition et dcroisement s allument automatique en cas de faible luminosite ainsqu'en cas de fonctionnement continu des essuie-vitre.

Ils s'eteignent lorsque la luminosite est redevenue suffisante ou que les essue-vitre sont arrétés.

Remarque: Par temps de brouillard ou de neige, le capteur de luminosité peut détecter une lumière suffisante. Par conséquent, les feuels ne s'allumeront pas automatiquement.

Cette fonction est active à la livraison du vehicule. Pour neutraliser ou activer la fonction :

• mettez la clé à partir de la position accessoires (1er cran de la clé),
• appuyez plus de quatre secondes à l'extrémité de la commande d'éclairage.

Remarque: après coupure du contact, et en fonction de la luminosité, leselseifrestentallumésenvirom45 secondes ou jusqu'auverrouillage du vehicule.

Le capteur de luminosité,ouple avec le capteur de pluie, est situé au milieu du pare-brise, derrière le rétroviseur interieur. Il sert à l'allumage automatique des feuels.

Contrôle de fonctionnement

Activation

L'activation de la fonction est accompagnée d'un signal sonore et du message "Eclairage automatique actif" sur l'écran multifonction.

Neutralisation

La neutralisation de la fonction est accompagnée d'un signal sonore.

Remarque : la fonction est temporairement neutralisée lorsque le conducteur utilise les commandes manuelles d'éclairage.

En cas de dysfonctionnement du capteur de luminosité, le système active la fonction (les faux s'allumment). Le conducteur est alerté par un signal sonore'accompagné du message "Allumage auto des faux défaillant" sur l'écran multifonction.

Consultez un Point Service PEUGEOT pour verification du système.

VOTRE 206COUP D'CEIL

L'ANTIDÉMARRAGE ELECTRONIQUE

Il verrouille le système de contrôle moteur quelques instantes après la coupure du contact et empêche la mise en route du vehicule par effraction.

Fonctionnement

Chaque clé contient une puce électronique qui possède un code particulier.

A la mise du contact, le code de la clé est reconnu et le démarrage est possible.

Si la clé ne possède pas de code ou un code différent de ceux en mémoire, le vehicule ne démarre pas.

Clé supplémentaire

Vous pouvez memoriser jusqu'à 5 clés.

Si vous souhaitez obtenir une clé supplémentaire ou replacer une clé défectueuse, adressez-vous à un Point Service PEUGEOT, muni de la carte confidentielle et de toutes les clés en votre possession.

Oubll de la clé

L'oubli de la clé sur l'antivol de direction est signalé par un bruiteur à l'ouverture de la porte du conducteur.

Carte confidentielle

Elle possède le code d'identification nécessaire à toute intervention par un Point Service PEUGEOT sur le système. Ce code est masqué par un film à ne-retirer qu'en cas de nécessité.

Conservez votre carte en lieu sur, jamais à l'intérieur du vehicule.

Lors de l'achat d'un vehicule d'occasion:

• vérifie que vous étés bien en possession de la carte confidentielle;

• faites effectuer une mémorisation des clés par un Point Service PEUGEOT afin d'être sur que les clés en votre possession sont les seules qui permettent la mise en route du vehicule.

N'apportez aucune modification au système d'antidémarrage électronique.

VOTRE 206 CC DANS LE DÉTAIL

ANTIDÉMARRAGE ELECTRONIQUE

Il verrouille le système de contrôle du moteur des la coupure du contact et empêche la mise en route du vehicule par effraction.

La clé contient une pucelectronique qui possède un code particulier. A la mise du contact, le code doit être reconnu pour que le démarrage soit possible.

En cas de dysfonctionnement du système, vous etes averti par un signal sonore et un message sur I'ecran multifonction.

Dans ce cas, vous vehicule ne demarre pas.

Consultez rapidement un Point Service PEUGEOT.

Carte confidentielle

Elle renferme le code d'identification nécessaire à toute intervention par un Point Service PEUGEOT sur le système. Ce code est masqué par un film à ne-retirer qu'en cas de besoin.

Conservez voire carte en lieu sur, jamais à l'intérieur du vehicule.

Notez soigneusement le numero de chaquecle. Ce numero est codifié sur l'etiquette jointe à lacle.En cas de perte,vote

Point Service PEUGEOT pourra vous fournir rapidement de nouvelles clés.

La télécommande haute fréquence est un système performant.

Ne la manipulez pas dans vos poches au risque de déverrouiller le vehicule à votre insu.

La télécommande ne peut pas fonctionner tant que la clé est dans l'antivol, même contact coupé, sauf pour la réinitialisation.

Par mesure de sécurité (enfants à bord), retirez la clé de l'antivol en quittant le vehicule, même pour une courte durée.

Evitez de manipuler les boutons de votre télécommande hors de portée de votre vehicule, vous risquez de la rendre inopérante. Il serait alors nécessaire de partager à une nouvelle réinitialisation.

Lors de l'achat d'un vehicule d'occasion : - verifie que vous étés bien en possession de la carte confidienteille;

• faites effectuer une mémorisation des clés par un Point Service PEUGEOT afin d'être sur que les clés en votre possession sont les seules qui permettent la mise en route du vehicule.

N'apportez aucune modification au système d'antidémarragelectronique.

LES INFORMATIONSPRATIQUES

L'ENTRETIEN DE LA CARROSSERIE

Pour préserver la peinture et les éléments d'habillage en plastique de votre vehicule, nous vous conseillons de les laver, fréquement,

• manuellement, sans précautions particulières;

en station automatique, mais l'utilisation repétée de stations automatiques mal entretenues peut provoquer l' apparition de microrayures donnant un aspect mat à la peinture (particulièrement visible sur les teintes sombres);
en lavage haute pression, en suivant scrupleusement les recommendations individues sur les installations de la station (pression et distance de pulverisation). Si des parties du vehicule sont abimées (pare-chocs peints ou projecteurs), il n'est pas conseilé d'y diriger le jet haute pression : lavez manuellement les parties endommages.

Evitez également l'introduction d'eau dans les serrures.

Pour toutes questions relatives à l'entretien de votre vehicule, consultez un représentant de la marque qui saura vous conseiller sur des produits de qualité sélectionnés par nos services.

Nettoyez le plus rapidement possible les fuentes d'oiseaux, les retombees résineuses, les taches de goudron et de graisses;

(tous ces éléments contiennent des substances capables d'entrainer des dégradations importantes de la peinture).

• Ne nettoyer ni à l'aide d'un chiffon sec ou abrasif ni avec des produits détergents ou solvents, les projecteurs à double optique et à surfaces complexes car ils sont équipés d'une glace en polycarbonate revêtue d'un vernis protecteur.
• N'employez ni de l'essence, ni du pétrole, ni du détachant tissus pour le nettoyage de la carrosserie ainsi que les pièces plastiques de cette vehicule.
• Pour éviter le développement de l'oxydation de la carrosserie suite à des dommages accidentels (projections de gravillons, éraflures etc.) faites les réparerrapidement.

VOTRE 206 CC DANS LE DÉTAIL

L'ORDINATEUR DE BORD

Chaque pression sur le bouton situé à l'extrémité de la commande d'essuie-vitre permet d'afficher alternatively:

Afficheur B

• l'autonomie,
  -la distance parcourue,
  -la consommation moyenne,
• la consommation instantanee,
• la vitesse moyenne.

Remise à zéro

Appuyez plus de deux secondes sur la commande.

Afficheur C

• la consommation instantanée et l'autonomie;
• la consommation moyenne, la distance parcourue et la vitesse moyenne calculée sur une période "1";
• la consommation moyenne, la distance parcourue et la vitesse moyenne calculée sur une période "2".

Les périodes "1" et "2" sont définies par la fréquence de remise à zéro. Elles permettent d'effectuer par exemple des calculs journaliers sur la période "1" et mensuels sur la période "2".

Remise à zéro

Lorsque la période désirée est affichée, appuyez plus de deux secondes sur la commande.

VOTRE 206 CC DANS LE DÉTAIL

Autonomie

Elle indique le nombre de kilometres pouvant etre encore parcours avec le carburant restant dans le réserve.

Remarque : il peut arrivier de voir ce chiffre augmenter à la suite d'un changement de conduite ou de relief, occasionnant une baisse importante de la consommation instantanée.

Quand la quantité de carburant dans le réserve est inférieure à 3 litres, seuls trois segments s'affi- chent.

Consommation instantanée

C'est le résultat portant sur la consommation enregistrée depuis les deux dernières secondes. Cette fonction ne s'affiche qu'a partir de 20km / h

Consommation moyenne

Elle est le rapport entre le carburant consommé et la distance parcourue depuis la première mise à zéro de l'ordinaireur.

Vitesse moyenne

C'est le résultat, depuis la dernière mise à zéro de l'ordinateur, de la division de la distance parcourue par le temps d'utilisation (contact mis).

Distance parcourue

Elle indique la distance parcourue depuis la première remise à zéro de l'ordinaireur.

Après une remise à zéro de l'ordinateur, l'indication de l'autonomie ne devient significative qu'après un certain temps d'utilisation.

Si des segments horizontalaux s'affichent en roulant à la place des chiffres, consultez un Point Service PEUGEOT.
