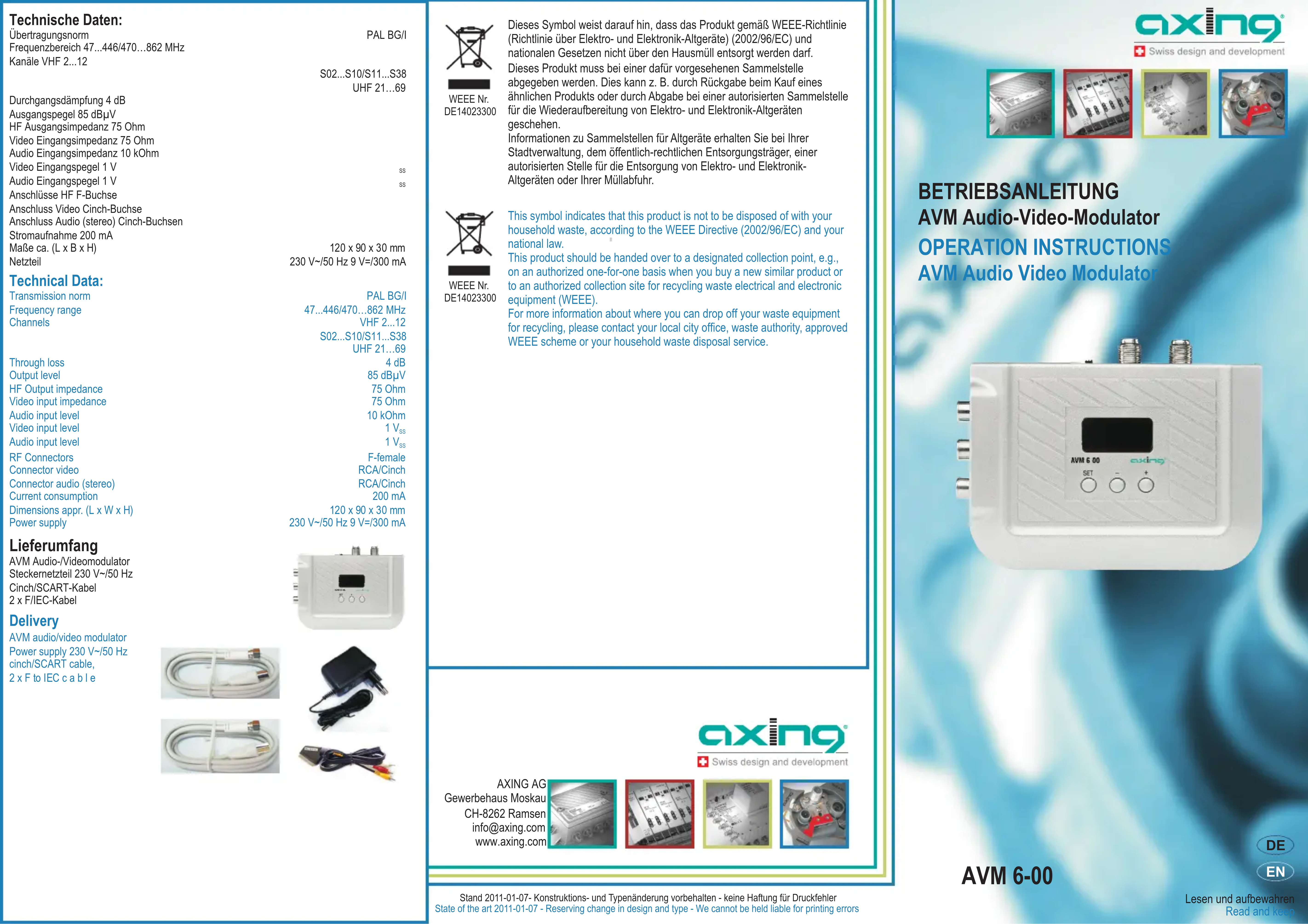

MODE D'EMPLOI AVM 600 Axing

Caractéristiques techniques :

Norme de transmission	PAL BG/
Gamme de fréquences MHz	47...446/470...682
Canaux	VHF 2...12S02...S10/S11...S38UHF 21...69
Atténuation de passage 4 dB
Niveau de sortie 65 dBμV
Impédance de sortie 75 Ohm
Impédance d'entrée vidéo 75 Ohm
Impédance d'entrée audio 10 kOhm
Niveau d'entrée vidéo 1 V
Niveau d'entrée audio 1 V
Connecteurs HF F
Connexion vidéo Douille Cinch
Connexion audio (stéréo) Douilles Cinch
Consommation de courant 200 mA
Dimensions env.	120 x 90 x 30 mm
Bloc d'alimentation	230 V~50 Hz 6 V=500 mA

Modulateur audio / vidéo AVM

Bloc d'alimentation enfichable 230 V~150 Hz

câble cinch/SCART

2 x câble F/IEC

Leveringsomvang

AVM audio-/videomodulator Stekkervoeding 230 V~150 Hz cinch/SCART-kabel, 2 x F/IEC-kabel

WEEE Nr. DE14023000

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères.

WEEE Nr. DE14023300

Etat actuel 2011-01-07 - Sous réserve de modifications de construction et de type Nous n'assumons aucune responsabilité pour les erreurs d'impression

Modulateur audio / vidéo

GEBRUIKSHANDLEIDING

A line et à conserver Lazen en bewill

Consignes de sécurité :

• L'installation de l'appareil et les réparations sur ce dernier doivent être effectuées exclusivement par un spécialiste dans le respect des directives VDE. Aucune responsabilité ne sera assumée en cas d'installation et de mise en service incorrectes.
• Avant d'ouvrir l'appareil, retirer la liche de secteur ou couper l'alimentation en courant, sinon, il y a danger de mort. Cela s'applique également lorsque vous nettoyez l'appareil ou effectuez des travaux sur les raccordements.
• Utilisez uniquement le bloc d'alimentation enfichable contenu dans le volume de livraison ! Ne remplacez jamais des pièces et n'effectuez aucune modification sur le bloc d'alimentation enfichable. Siron, il y a un risque de mort dont nous déclinons toute responsabilité.
• Dans la mesure où il existe un fusible interchangeable, la prise de secteur doit être retirée avant de remplacer le fusible. Ne remplacer les fusibles défectueux que par des fusibles conformes aux normes et avant la même valeur nominale.
• L'apoarel ne doit être utilisé que dans des locaux secs. L'utilisation dans des locaux humides ou à l'extérieur présente un risque de courts-circuits (attention : risque d'incendie) ou d'électrocution (attention : danger de mort)
• Prévoyez un lieu de montage ou d'implantation permettant, en cas de situations de danger, d'atsaindre facilement la fiche de sacteur afin de pouvoir le débrancher de la prise de courant. Choisissez un lieu de montage ou d'implantation de telle sorte que des enfants ne puissent pas jouer avec l'appareil et ses raccordements sans surveillance. Le lieu de montage ou d'implantation doit permettre une pose sûre de tous les câbles raccordes. Les câbles d'alimentation électrique et câbles d'alimentation ne doivent pas être endommages ou écrassés par des objets de toute nature qu'ils soient.
• Choisissez un lieu de montage ou d'implantation sur lequel des liquides ou objets ne pourront en aucun cas atteindre l'appareil (par ex. eau condensée, fuite provenant du toit, sau d'arrosage, etc.)
• N'exposer jamais l'appareil au rauonnement direct du solel et avez qu'il se trouve à proximité de
  Le vence pas sur la apparair de la yafirmement, d'auur ou et en cas de les autres par la main de sources de chaleur (par ex. radiateurs, autres appareils électriques, cheminée, etc.). Vellez impérativement à ce que les appareils équipés de refroidisseurs ou ayant des fanles d'airait re soient en aucun cas recouverts ou costraires. Par ailleurs, veillez a assurer une circulation d'air appropriée et suffisante autour de l'appareil. Vous pourrez ainsi éventer des endommagements éventuels de l'appareil ainsi que le risque d'onendie causé par une surchauffe. Vellez impérativement à ce que les câbles ne soient pas à proximité de sources de chaleur (par ex. radiateurs, autres appareils électriques, cheminée, etc.).

Domaine d'application / description du produit :

Les appareils conviennent exclusivement à la distribution de signaux de radio et de télévision dans la maison de même que des signaux multimédia ! Il ne sera accordé aucune garantie si l'appareil fait l'objet d'une utilisation autre que celle indiquée ! Le modulateur audio/video module un signal A/V en un canal HF pour la connexion à un téléviseur ou pour la distribution dans une installation collective. Une caméra CCD, un magnétoscope, un lecteur de DVD ou un appareil similière peuvent être connectés à l'entrée. La surveillance d'une chambre d'enfant, de l'entrée d'une maison ou de toute autre zone sensible est rendue possible grâce à une caméra. Au niveau de la sortie, une très simple programmation permet de régler un canal sans assignation.

Programmation du canal de sortie :

Appuyer sur l'interrupteur Power pour mettre l'AVM 6-00 en marche. Appuyer sur les touches + ou - pour régler les canaux. La valeur affichée est automatiquement enregistrée.

Appuyer sur la touche SET pour commuter la trame de canaux VHF entre It (italie) et Eu (Allemagne). Lorsque la trame utilisée en Allemagne est sélectionnée, l'affichage Eu clignote brèvement. Lorsque ce mode est sélectionné, les canaux VHF affichés sont précédés par la lettre E. Les numéros des canaux spéciaux sont précédés par la lettre S. Les canaux UHF ne sont pas marqués par une lettre.

Menu de fonctions

Un appui simultané sur les touches + et permet de régler les fonctions spéciales. Les réglages possibles sont indiqués dans le tableau suivant.

ler chiffre 2e chiffre Réglage

Ecart protogessen 0 0 4,5 MHz

0 1 5,5 MHz (réglage usine)

026.0MHz

036.5MHz

Signal générateur 10 arrêt (réglage usine)

Amplitude porteuse son 2 0 12 dB

1 16 dB (réglage usine)

Appuyer sur la touche SET pour quitter le menu de fonctions.
