Rocket 65XS 3D - Drone XciteRC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Quadricoptère (drone) RTF
Marque	XciteRC
Modèle	Rocket 65XS 3D
Dimensions	Environ 65 mm de diamètre (taille micro)
Poids	Environ 25 g (avec batterie)
Batterie	LiPo 1S, capacité estimée 150 mAh
Temps de charge	Environ 40 minutes via chargeur USB fourni
Temps de vol	5 à 6 minutes
Portée de la télécommande	Environ 25 mètres
Fréquence	2,4 GHz
Moteurs	Moteurs électriques sans balais (brushless) ou à balais ? (non spécifié, probablement à balais)
Fonctions principales	Vol stationnaire, translation avant/arrière/gauche/droite, rotation, flips et tonneaux 360°, mode Headless, sélection de vitesse
Alimentation de l'émetteur	4 piles AA (1,5 V) ou accumulateurs NiMH
Âge recommandé	14 ans et plus (pas un jouet)
Domaine d'utilisation	Intérieur, salle suffisamment grande sans obstacles
Contenu de la livraison	Drone pré-assemblé, émetteur, batterie LiPo, chargeur USB, pales de rechange, mode d'emploi
Entretien et nettoyage	Nettoyer avec un pinceau doux ou air comprimé ; éviter produits chimiques
Sécurité	Lire les consignes ; ne pas voler sous influence ; éloigner des enfants ; retirer les batteries après usage
Pièces détachées et réparabilité	Pièces disponibles chez le revendeur ou en ligne ; réparations avec pièces d'origine
Environnement	Ne pas jeter les piles avec les ordures ménagères ; recycler via points de collecte

FOIRE AUX QUESTIONS - Rocket 65XS 3D XciteRC

Comment charger la batterie du Rocket 65XS 3D ?

Utilisez le chargeur USB fourni. Branchez-le sur un port USB (PC ou adaptateur). Connectez la batterie au drone. La LED rouge s'allume pendant la charge et s'éteint une fois terminée. La charge dure environ 40 minutes.

Comment lier le drone à la télécommande ?

Allumez d'abord le drone (branchez la batterie), puis allumez l'émetteur. Déplacez le manche des gaz complètement vers l'avant, puis complètement vers l'arrière. Une mélodie 'DI-DA-DO' retentit et la LED POWER s'allume fixe, indiquant que la liaison est établie.

Le drone ne décolle pas, que faire ?

Vérifiez que la batterie du drone est chargée et que les piles de l'émetteur sont neuves. Assurez-vous que le drone est lié à l'émetteur et que le gyroscope est initialisé (déplacez les gaz à fond puis à zéro). Si le problème persiste, recalibrez le drone en mettant les deux manches dans le coin inférieur droit pendant quelques secondes.

Comment effectuer un flip ou un tonneau ?

Volez à environ 1,5 mètre de hauteur. Appuyez brièvement sur la touche gauche de l'émetteur (un bip sonore confirme l'activation). Ensuite, poussez le manche droit dans la direction souhaitée (avant, arrière, gauche ou droite) pour effectuer un flip ou un tonneau de 360°.

Qu'est-ce que le mode Headless et comment l'activer ?

Le mode Headless permet de piloter le drone en gardant toujours la même orientation par rapport au pilote, même si le drone tourne. Pour l'activer, appuyez sur la touche correspondante de l'émetteur. Les LED du drone clignotent pour indiquer l'activation. Appuyez à nouveau pour désactiver.

Comment régler le trim si le drone dérive ?

Si le drone tourne sur lui-même, utilisez le trim de virage (gauche-droite) sur l'émetteur. Si il dérive vers l'avant ou l'arrière, utilisez le trim de profondeur. Ajustez progressivement jusqu'à obtenir un vol stationnaire stable.

Quelle est l'autonomie du drone et comment savoir quand la batterie est faible ?

L'autonomie est d'environ 5 à 6 minutes. Lorsque la batterie faiblit, le drone ralentit et les commandes deviennent moins réactives. Atterrissez immédiatement et rechargez la batterie.

Où trouver des pièces de rechange pour le Rocket 65XS 3D ?

Les pièces détachées sont disponibles chez votre revendeur local ou en ligne sur www.XciteRC.com. Rendez-vous sur la page du produit et cliquez sur le lien 'Pièces détachées'.

Quelles sont les précautions de sécurité à respecter ?

Lisez attentivement le manuel. Le drone n'est pas un jouet et convient aux personnes de 14 ans et plus. Ne volez pas sous influence, à proximité de personnes, d'animaux ou d'obstacles. Retirez toujours la batterie après vol et stockez-la sur une surface incombustible.

Comment nettoyer le drone après utilisation ?

Utilisez un pinceau doux ou un chiffon non pelucheux pour enlever la poussière. Pour les saletés tenaces, humidifiez légèrement le chiffon avec de l'eau et un peu de savon doux. N'utilisez jamais de produits chimiques agressifs. Vérifiez que l'électronique reste sèche.

MODE D'EMPLOI Rocket 65XS 3D XciteRC

Utilisation destinée 23
Accessoires Indispensables 23
Légende des symboles de danger 23
CONSIGNES DE SECURITE 24
La télécommande 26
Télécommande (Emetteur) 26
Chargez l'accu : 26
Départ et voter: 27
Montage des hélices 28
Fonctions RC 28
1. Trimmage 28
Speed et flips et tonnaux 360^ 29
Entretien 29
Problèmes pouvant survenir 30
Reperations, Pièces détachées 30
CONSIGNES POUR LA PROTECTION DE L'ENVIRONNEMENT 31
Informations relatives à la loi de recyclage des piles 31
Pièces de rechange 32
Déclaration de conformité 33

Mentions legales

Cette notice d'emploi est une publication de la

Tous dros reservs, traduction incluse. Toute reproduction p.ex. photocopie, microfiche ou enregistrement informatique dovent etre autorises par ecrit par I'edteur. La reimpression, au si par extraits est interdite.

Cette notice d'emploi répond au stand technique du produit au moment de la mise à l'impression. Toute modification de la technique et de l'équipment est réservée. Aucun droit ne peut être réclamé des données et figures de cette notice d'emploi.

NOUS DECLINONS Toute RESPONSABILITE EN CAS D ERREUR D'IMPRESSION! NOUS NOUS RESERVONS LE DROIT DE MODIFICATION!

Veuillez trouver la derniere version de cette notice d'emploi dans l'internet sous www.XciteRC.com

© Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG

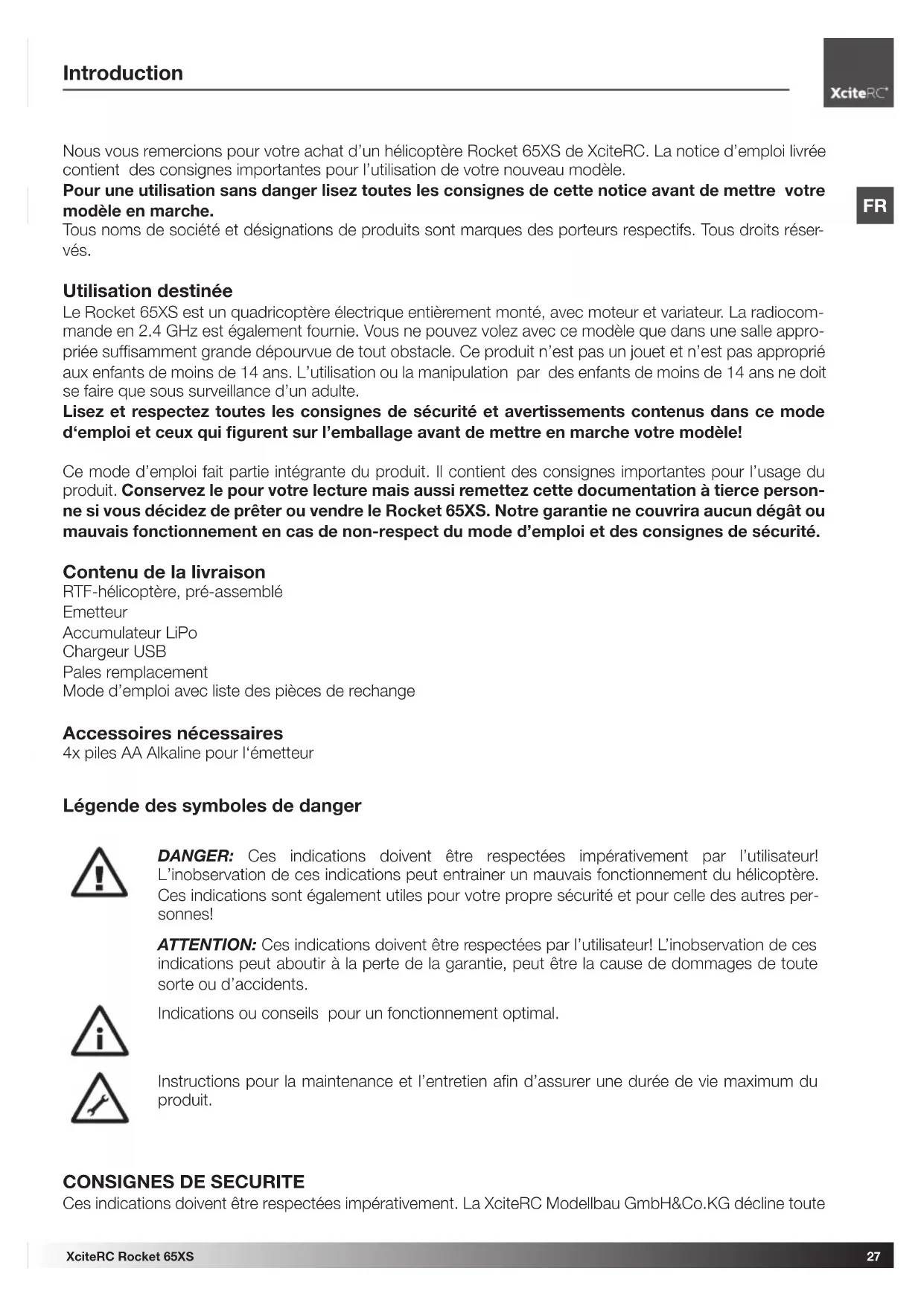

Nous you remercions pour voite achat d'un helicoptere Rocket 65XS de XciteRC. La notice d'emploi livree contient des consignes importantes pour l'utilisation de voite nouveau modèle.

Pour une utilisation sans danger lisez toutes les consignes de cette notice avant demettre votre modele en marche.

Tous noms de société et designations de produits sont marques des porteurs respectifs. Tous droits réservés.

Utilisation destinée

Le Rocket 65XS est un quadricoptère électrique entierement monté, avec moteur et variateur. La radiocommande en 2.4 GHz est également fournie. Vous ne pouvez volez avec ce modele que dans une salle appropriée suffisamment grande depourvue de tout obstacle. Ce produit n'est pas un jouet et n'est pas approprié aux enfants de moins de 14 ans. L'utilisation ou la manipulation par des enfants de moins de 14 ans ne doit se faire que sous surveillance d'un adulte.

Lisez et respectez toutes les consignes de sécurité et averissements contenus dans ce mode d'emploi et qui figurent sur l'emballage avant demettre en marche votre modèle!

Ce mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour l'usage du produit. Conservez le pour votre lecture mais aussi remettez cette documentation à fierce personne si vous decide de préter ou vendre le Rocket 65XS. Notre garantie ne couvrira aucun dégât ou mauvais fonctionnement en cas de non-respect du mode d'emploi et des consignes de sécurité.

Contenu de la livraison

RTF-hélicoptère, pré-assemblé

Emetteur

Accumulateur LiPo

Chargeur USB

Pales remplacement

Mode d'emploi avec liste des pieces de rechange

Accessoires nécessaires

4x piles AA Alkaline pour I'émetteur

Legende des symboles de danger

DANGER: Ces indications doivent être respectées impérativement par l'utilisateur! L'inobservation de ces indications peut entrainer un mauvais fonctionnement du helicopter. Ces indications sont également utiles pour votre propre sécurité et pour celle des autres personnes!

ATTENTION: Ces indications doivent etre respectees par I'utilisateur! L'inobservation de ces indications peut aboutir a la perte de la garantie, peut etre la cause de dommages de toute sorte ou d'accidents.

Indications ou conseils pour un fonctionnement optimal.

Instructions pour la maintenance et l'entretien afin d'assurer une durée de vie maximum du produit.

CONSIGNES DE SECURITE

Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co.KG décline toute

FR

responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non conforme ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s'applique pas.

Utilisez le modele toujours avec grande attention et responsabilité pour éviter tout dommage aux personnes ou/et autre matériel. Nous recommendons également de souscrire une assurance de responsabilité civile. Si vous aveja déjà une assurance de responsabilité civile, informez- vous soigneusement si vous contrat vous couvre pour l'utilisation de cet apparéil.

• Attention, ce produit contient des petites pieces mobiles qui peuvent etre avalees et qui sont dono dangereuses pour la sante. Ne jamais laisser l'appareil a la portee des enfants de moins de 3 ans.
• Ce produit n'est pas un jouet et n'est pas approprié aux enfants de moins de 14 ans
• La manipulation d'un modele radiocommandé demande de la praticque et de l'expérience. Au début, faites voler votre nouveau modele avec beaucoup de prudence et familiarisez- vous d'abord avec les réactions de la boite de commande.
  DANGER: une manipulation controlee et securise exige concentration et reactivite. Ne faites pas voler le modele si vous etes fatigued ou si vous etes sous I'influence de I'alcool ou de medicaments. - Danger d'accident et de blessure!
  DANGER: La commande de ce modele s'effectue par signaux radioelectriques qui peuvent etre influencés par I'environnement. Eventuelflement, vous pouriez perdre le contrôle de votre modele. Vous ne pouvez volez avec ce modele que dans une salle appropriee suffisamment grande depourvue de tout obstacle. Ne faites voter toute modalle que si vous avez une visilité suffisante permettant un contact visuel direct et en espace libre, a I'ecart des voitures, traffic et personnes- Danger d'accident et de blessure!
  DANGER: du fait de sa petite taille et de son faible poids, le modele ne peut etre exposé aux vents violents ou aux courants d'air. Evitez les vols a proximite des fenetes ouvertes ou des bouches d'aérations (climatisation) - Risque de Crash!
• Ne faites pas voter toute modèle pendant un orage ou à proximé de mêts d'émission ou de lignes haute tension.
• L'utilisation d'appareils radiocommandés n'est pas permise dans tous les lieux publics (rues, chemins, places ou lacs). Renseignez-vous préalablement si leur usage est permitted. Ceci est également valable pour les lieux privés, l'autorisation du contrôle du lieu est indispensable.
  DANGER: ne naviguez que sur des plans d'eau dans lesquels il n'y a pas de baigneurs, ni d'animaux - Risque de blessures!
  DANGER: Faites attention que vos doigts, vos cheveux et vos vêtements ne rentrent pas dans le champ des parties rotatives et des hélices. - Danger de blessure!
  Pour la mise en marche, actionnez toujours d'abord l'émetteur puis dans un deuxième temps l'appareil.

ATTENTION: L'émetteur doit toujours rester allumé pendant l'utilisation!

• Ne faites jamais VOLER VOIRE MODELE avec des accumulateurs faibles car la portee sera extrémement diminuée.
• Quand l'accumulateur faiblit, alors le modele ralentit dans un premier temps, ensuite les manettes de contrôle ne reagissant plus correctement. Il est impératif de stopper l'utilisation pour recharger les accumulatorurs.
• Respectez soigneusement les consignes et les avertissements contenus dans ce mode d'emploi du Rocket 65XS, ainsi que ceux de tous les accessoires que vous utiliserez en accompagnement de celui-ci (chargeurs, accumulateurs rechargeables etc.).
  DANGER: Tenez à l'ecart des enfants toutes les parties d'emballages, toutes les petites pièces, les matériaux chimiques et électriques - Danger d'accident et de blessure!
  Le mode et l'émetteur ne doit être ni mouillés ni tenus dans un endroit humide car les pieces électroniques (récepteur, variateur et servo) et les accumulateurs Lithium ne sont pas étanches. Ne faites jamais voler le mode par temps de pluie ou de brouillard dense, ne le faites pas rouler sur l'herbe humide et ne

le faites pas traverser les flaques ou la neige.

DANGER: Danger d'incendie et d'explosion par intrusion d'humidité dans les accumulateurs LiPo!
- Les parties en matière plastique (par exemple les suspensions et les pieces du fuselage) perdent de la flexibilité à basses températures (moins de 10^ ) et peuvent se rompre plus facilement.
- Aucune modification ni aucune réadaptation du modele ne sont permises par motif de sécurité et d'agrément CE. Ceci est valable, en particulier, pour l'émetteur, le récepteur et le variateur, à exception des travaux d'entretien ou de réparation avec des pieces détachées d'origine.
- Les roues dentées dans les servos sont usinées avec grande précision et sont très petites. La marge de tolération est minime. Ne tournez jamais les servos avec la main - ils pouraient être sérieusement détruits.
- Àprous l'usage, éteindrez en premier le modele, puis l'émetteur.
DANGER: Enlevez les accus du modele et de I'emetre. Ne stockez jamais le modele sans avoir retiré les accumulateurs. Danger d'incendie!
- Stockez les accumulateurs à part et sur un support incombustible.

La mise en route et l'utilisation du modele se font sous l'entiere et totale responsabilité de l'utilisateur. Seule une utilisation responsable et prudente vous protégera d'eventuelles blessures et dégats matériels.

Consignes de sécurité pour l'utilisation des piles ou accumulateurs:

• Les piles et accumulateurs doivent être tenus à l'écart des enfants! Ne saissez jamais les piles et les accumulateurs à portée sans surveillance, ils pourraient être avalés par des enfants ou des animaux domestiques!
• N'utilisez que des piles/accumulateurs homologues pour ce modele ou des piles/accumulateurs étant de qualite similaire.
  DANGER: N'exposez pas les piles/accumulateurs à une source de chaleur. Ne les jetez jamais au feu. Danger de brûlure et d'explosion!
  DANGER: Respectez la polarité des différents éléments en les montant dans l'appareil, ne court-circuitez pas les branchements. Danger de brûlure et d'explosion!
• Si possible échanger toutes les piles en même temps. Ne jamais mélanger des piles neuves avec de piles déjà usées et ne pas utiliser en même temps des accumulateurs ayant des charges différentes.
  DANGER: N'utilisez pas de piles ou accus defectueux. - Danger de brûlure! Danger d'irritation au contact avec la peau, protégez votre peau avec des gants!
  DANGER: n'essayez jamais de recharger des piles non rechargeables. - Danger de brûlure ou d'explosion!
• Pour recharger les accumulateurs, otez-les au préalable du modele.
• Pour recharger les accumulateurs, seule l'utilisation d'un chargeur homologué est autorisée. Le processus de rechargement ne doit se faire que sur une surface non inflammable et sous la surveillance permanente d'unadulte.-Danger de brûlure!
• Ne laissez jamais des piles usées dans le cadre. Retirez les piles usées immédiatement.
  PRECAUTION: les accumulateurs NiMH doivent etre verifiés au plus tard tous les trois mois. Les accumulateurs ont la particularite de se décharger automatiquement pendant leur repos. Donc, pour eviter leur déchargement complet qui entrainerait leur destruction, il faut les recharger regulierement si nécessaire. Utilisez de préfrence des accus RTU. Ceux-ci retiennent mistroux leur charge.
• PRECAUTION: Vérifiez la capacité de stockage de vos accumulateurs en Lithium. En règle générale, un accumulator, stocké trop longtemps avec une charge trop forte ou avec une charge trop BASSE, sera endommagé.

La société XciteRC Modelbau GmbH & Co.KG ne peut pas contröler la manipulation des accus faite par l'utilisateur et de ce fait, ne peut pas etre tenue responsable d'une mauvaise opération de chargement ou déchargement.

FR

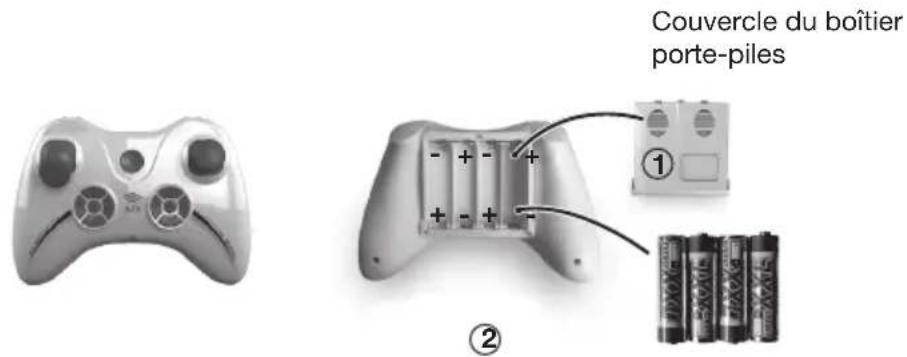

La télécommande

Ci-dessous, you trouvez une vue d'ensemble des fonctions et des réglages de la télécommande. You'vez absolument dire attentivement ces instructions avant d'effectuer le premier vol.

Assurez-vous que I'emmetteur est bien eteint. La LED POWER doit etre eteinte.
- Ouvrez maintainant le couvercle du logement accu, au dos de l'émetteur. Pour cela, devissez les vis et faites glisser le couvercle vers le bas (1). Mettez les quatre piles AA (ou accus) dans le logement de l'émetteur (2). Assurez-vous de ne pas inverser la polarité!

4x Piles 1.5 V AA

• Fermez le cache des accumulator.
  Durant la vol, la LED POWER doit etre s'allume constant. DANGER: Si la LED POWER clignote ou si elle ne s'allume pas du tout, le modele ne doit pas etre mis en I'air - Risque de Crash! Remplacez immediatement les piles de I'emetteur.
• Faites toujours attention au témoin durant chaque utilisation. S'ils se déclenchent, il faut immédiatement faire atterrer l'avion et changer les piles ou recharger les accumulateurs.
  DANGER: La portee maximale de la radiocommande est de 25 m env., ne vous eloiignez en aucun cas davantage - Risque de Crash!

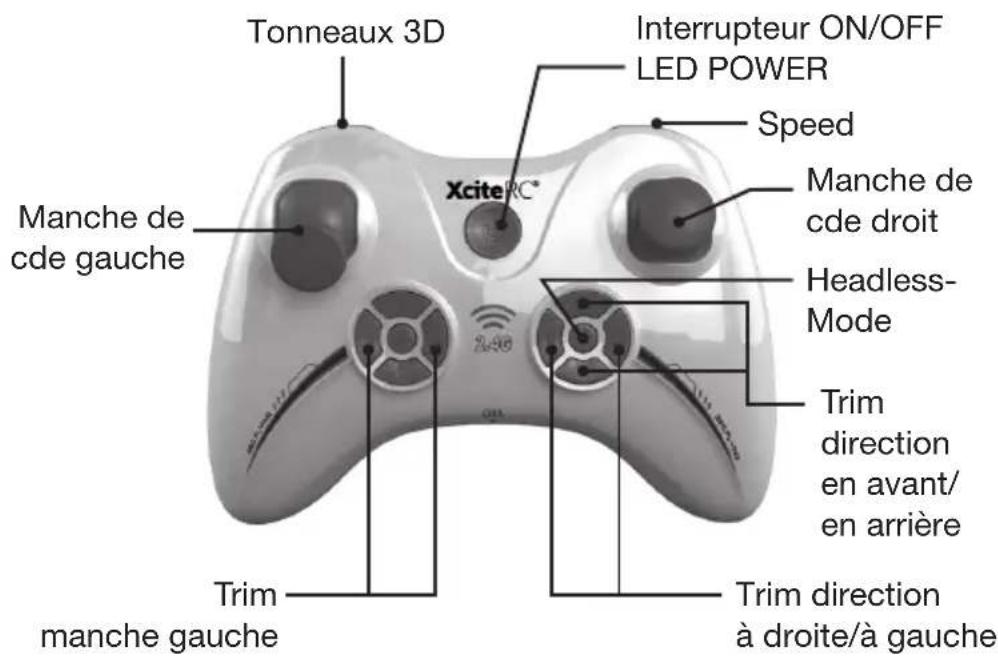

Télécommande (Emetteur)

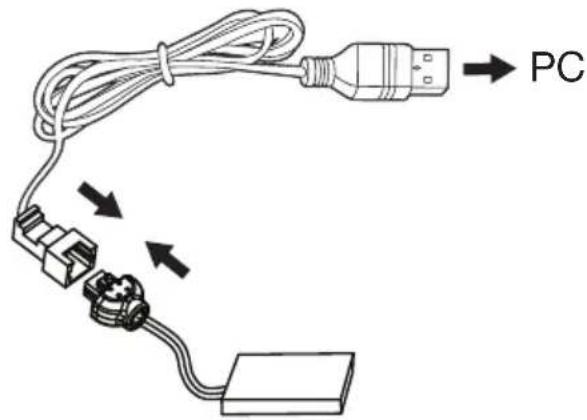

Chargez l'accu :

Avant de manipuler les accus rechargeables, lisez attentivement les consignes de prudence et de sécurité.

DANGER: La charge ne peut se faire qu'vec le chargeur fourni avec le modele, sur une surface non inflammable et sous la surveillance permanente d'une personne adulte - Risques d'incendie et d'explosion!

• Branchez la prise USB sur un PC ou sur une alimentation appropriée. La LED rouge de la prise est allumé.
• Branchez l'accu sur le Quadrocopter, les LEDs pleues se mettent à alignoter.
  DANGER: L'accu est équipé d'un détrompeur. Il s'agit des petites arêtes latérales. Ne les montez pas en force - Risque d'incendie et d'explosion!
• La LED rouge s'allume indiquant que la charge est en cours. La durée de la charge est d'env. 40 minutes.
  Lorsque l'accu est chargé, la LED rouge s'eteint.
• Debranchez l'accu et le cordon USB.

Le temps de parcours de Rocket 65XS est d'environ 5-6 minutes.

Départ et voter:

DANGER: Ne naviguer que si les piles de l'émetteur sont encore suffisamment chargées et qui si l'accu de propulsion est charge entièrement-Perte de contrôle!

• Vérifiez toutes les pieces du Rocket 65XS, il ne faut pas qu'elles soient endommagées ou sales. Remplacez les pieces défectueuses et nettoyez le modele, la saleté, qui augmente le poids du modele, entrave les caractéristiques de la navigation.

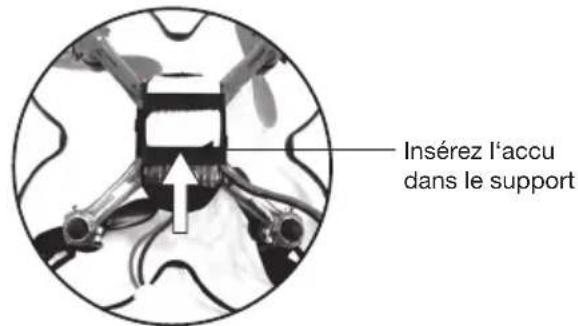

Insertion de I'accu

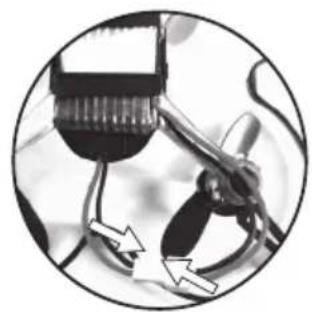

Branchez I'accu

• Branchez l'accu sur le Quadrocopter, les LEDs vertes se mettent à clignoter.
  DANGER: L'accu est équipé d'un détrompeur. Il s'agit des petites arêtes laterales. Ne les montez pas en force - Risque d'incendie et d'explosion!
• Allumez l'émetteur. La LED POWER clignote.

• Posez le quadricoptère en position de décollage et déplacez le manche gauche de commande des gaz complètement vers l'avant puis abaissez-le complètement. Cette sécurité de mise en route évite un démarrage inopiné du rotor lorsque vous allumez le Quadroptcter.

• Le modele est pret a voler des la melodie „DI-DA-DO" est entendue. La LED POWER de l'émetteur allume, les LED's du modele verte.

• Si l'accu de propulsion perd de sa charge, le nombre de tours/moteur chute, et le helicoptère ralentit. Rechargez l'accu de propulsion.

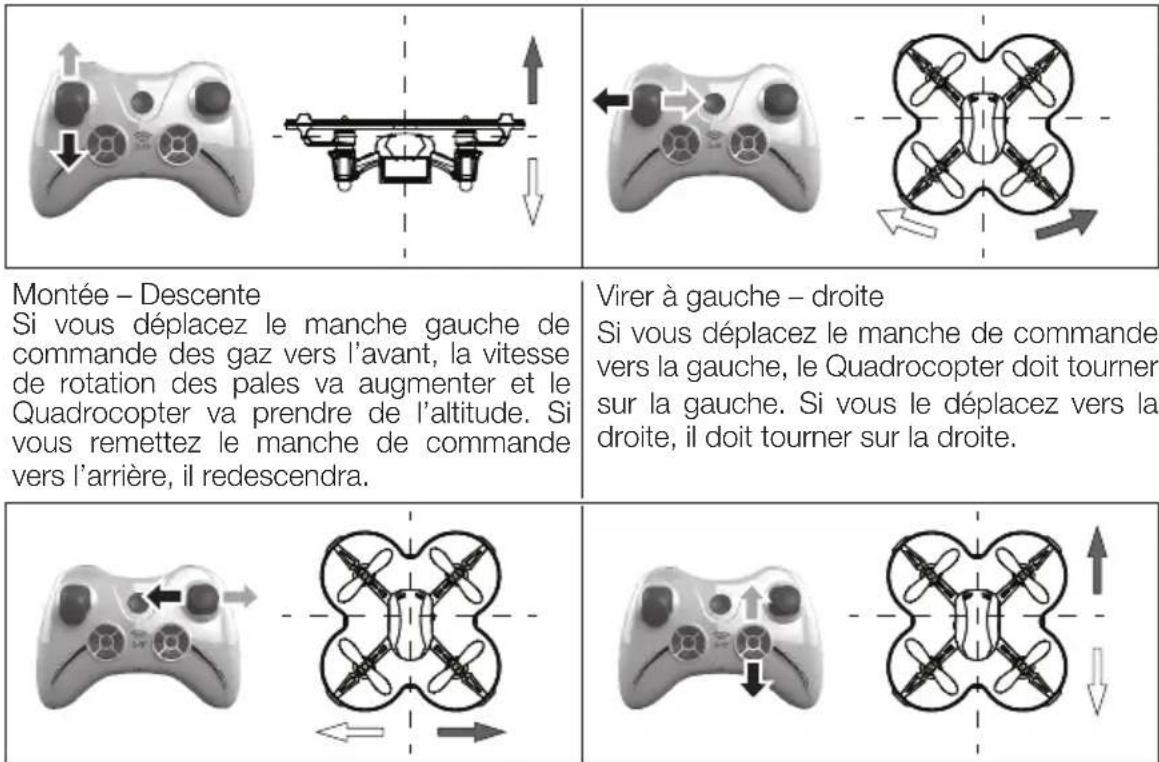

Fonctions RC

Gauge - Droite

Si vous déplacez le manche de commande droit vers la gauche, le Quadrocopter se tournera vers la gauche, si vous déplacez le manche vers la droite, il pivotera sur la droite.

Si vous déplacez le manche de commande vers l'avant, le Quadrocopter entamera une translation vers l'avant. Si vous le déplacez vers l'arrière, il effectuera une marche arrière.

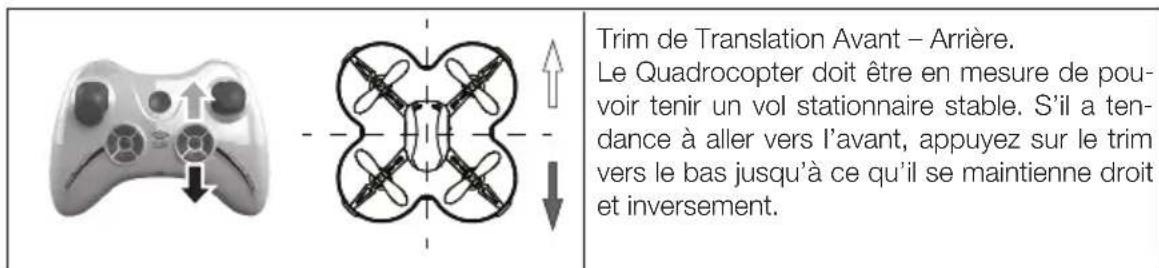

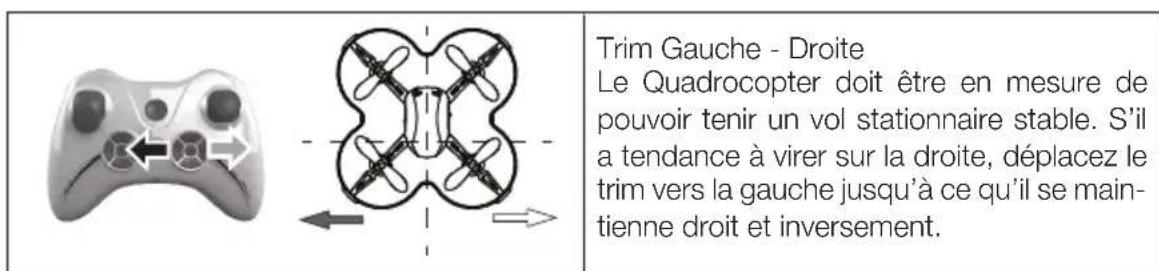

Trimmage

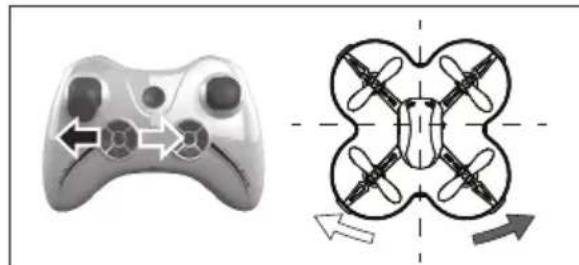

Trim de virage à gauche - droite
Le Quadrocopter doit être en mesure de pouvoir tener un vol stationnaire stable. S'il a tendance à vrir sur la droite, déplacez le trim vers la gauche jusqu'à ce qu'il se main-tienne droit et inversement.

Speed et flips et tonnaux 360^

Speed: En vol, si vous appuyez sur la touche droite du l'émetteur, le Quadro-copter volera plus vite: si vous re-appuyez une nouvelle fois sur cette touche, il reprendra un vol plus lent.

Flips et tonnaux 360^

Dès que vous avez assimilé les manoeuvres précédentes, vous pouvez vous attaquez aux Flips et aux tonneaux. Volez à env. 1,5 m de hauteur puis appuyez brièvement la touche gauche del'émetteur. Un bip sonore vous indique que le modele est prét. Si vous mettez maintainant le manche de commande en butée, le modele, en fonction de la direction dans laquelle vous avez déplace le manche, ira vers l'avant ou se déplacera latéralement autour de son propre axe.

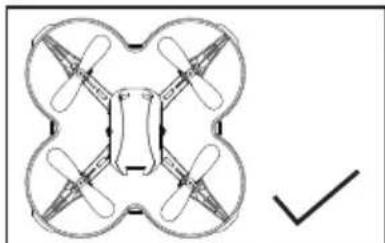

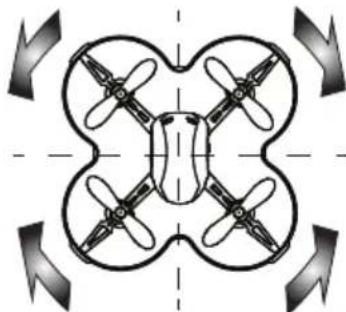

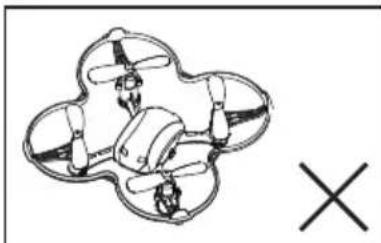

Mode Headless

Headless-MODE

Le mode Headless est le mode idéal pour les débutants, pour un pilotage en toute sécurité. En mode Headless, le pilotage se fait toujours comme si le pilote se trouvait à l'arrête du modele. C'est-à-dire que,quelque soit la position du modele en l'air,le pilote se retrouvere always derriere le modele,ce qui evite les inversions gauche/droite si le modele se trouve face au pilote.

Le mode Headless est activé en appuyant

sur la touche représentée, les LED's dans les bras du Rocket 65XS se mettent alors a clignoter, en signalant ainsi la fonction. Tant que les LED's clignotent, le mode Headless est activé. Une nouvelle impulsion sur le manche de commande désactive de nouveau le mode Headless. Cette fonction est automatiquement désactivée lorsque le manche de commande des gaz reste à 0 durant plus de 5 secondes.

A noter: pour que le mode Headless fonctionne correctement, lorsque vous allumez le modele, le nez du modele doit etre dirigé vers l'avant par rapport à la position du pilote!

avant
carrière

FR

Atterrissage:

• Ramenez avec la plus grande prudence le manche gauche de commande des gaz vers l'arrière, le Quadrocopter perd de l'altitude. Essayez de vous poser en douceur pour menager le modele.
  A NOTER: si I'accu de vol arrive en fin de charge, les reactions de le Quadrocopter aux ordres de commande deviennent moins précises, et le vol devient instable. Dans ce cas,atterissez immidiatement.
• Une fois posé, coupez la réception et ensuite l'émetteur.

Re-calibrage du modele

Si, par ex., après un Crash, le modele n'est plus très stable en vol, il va falloir le re-calibrer. Procedez de la maniere suivante:

• Allumez le modele comme d'habitude, et pour assigner le modele, déplacez le manche de commande des gaz complètement vers le haut puis complètement vers le bas.
• Mettez les deux manches de commande dans le coin inférieur droit et maintenez-les dans cette position. Au bout de quelques secondes, les LEDs du modele se mettent a clignoter pour vous signaler que le calibrage s'est effectue avec succès.

Entretien

Pour profiter pleinement de votre modèle, il est nécessaire d'effectuer régulierement quelques travaux d'entretien afin que celui-ci reste en parfaite état de marche et ne s'use qu'avac moderation.

L' Rocket 65XS est etanche, il se peut neanmoins que quelques gouttes d'eau s'infilrent dans le bateau. C'est pourquoi, après chaque seance, vérifie si de I'eau s'est accumulée au fond de la coque, si c'est le cas, assechez avec un chiffon.
- Àpres chaque utilisation débarrasssez le de toute saleté ou poussière, le plus simple est d'utiliser un pineau doux ou avec un peu d'air compré. Si la salissure est trop importante, vous pouvez aussi utiliser un pineau plus dur ou une Brosse à dents.
- Ne jamais utiliser de nettoyant chimique, par exemple du diluant, pour nettoyer les pieces de carrosserie car ces produits risquent d'attaquer la matière plastique et endommager votre apparéil. En principe, il suffit de prendre un chiffon doux et un peu d'eau avec du produit vaisse.
- Vérifiez tous les vis et revissez si nécessaire.
- Vérifiez qu'aucun interrupteur, aucun cable, aucun accu ou pile ne soient endommages.

DANGER: ne jamais utiliser d'accus ou piles défectueuses. Et vous en débarrasssez immédiate. - Danger de brûlure! Respecter les recommendations pour les piles usagées.

• Vérifiez que toutes les pieces du modele adhérent bien, qu rien n'est brisé ou neprésentant quelconques alterations, en particulier sur les roues dentées. Sinon réparez- les.

DANGER: retirer les piles ou accus du modele et de I'emetteur quand l'appareil est a I'arrêt.- Danle brûlure!

Problèmes pouvant survenir

Dysfonctionnements Causes possibles Solutions
Rotor ne tourne pas Interrupteur OFFAccu de propulsion presque videLe modele n'est pa assigné à l'émetteur	Interrupteur ONRecharger la batterie de propulsionLancer une nouvelle procédure Binding: allumer d'abord le modele et ensuite l'émetteur
Le rotor s'arrête soudainement et le Quadrocopter sombe	Accu de propulsion presque videPiles de l'émetteur vides
Le Quadrocopter ne réagit pas aux commandes de l'émetteur.	Le gyroscope n'a pas été initiaisecorrectementLe modele n'est pa assigné à l'émetteurUn autre modèle est sur la même fréquenceGyroscope non initialisé

Réperations, Pièces détachées

Les traces d'une usure normale et les pieces endommagées suite à un accident ne sont pas couverts par la garantie. La responsabilité du constructeur est

entièrement exclue. L'exclusion de la garantie s'applique en général comme suit :

Pour les modèles de voitures: les pneus usés, les pieces d'entrainment et roues dentées usées, ou des suspensions tordues ou cassées, le chassis ou la carrosserie

Pour les modèle de bateaux: helices cassées, superstructures détachées

Pour les modèles d'avions: tous les dégats causés par un transport non approprié ou un crash.

Si vous découvertz un defaulted de fabrication ou une piece déteriorée au moment de l'ouverture de l'emballage - avant la première mise en route - returnez le modele sans attendre à votre concessionnaire ou directement chez nous afin que nous procédions à un échange.

Toutes les pieces du Rocket 65XS peuvent etre disponibles comme pieces detachedes. En cas de probleme ou de questions consultez youre concessionnaire.

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Vous trouvez les pieces detachees du Rocket 65XS chez vous concessionnaire ou online sur http://www. XciteRC.com/

FR

CONSIGNES POUR LA PROTECTION DE L'ENVIRONNEMENT

Le symbole de la poubelle barrée sur l'emballage signifie que celui-ci ne peut pas jamais être jeté à la poubelle. Cette mesure contribue à éviter tous les dangers sur l'environnement et sur les personnes pouvant résultat d'une élimination sauvage des apparciels électriques etlectroniques. Cela favorise les efforts de recyclage.

Le dépôt de tous les apparciels électriques ou électroniques dans les points de récepération autorisés pres de chez vous est gratuite. Renseignez-vous auprès de votre commune ou mairie où se trouve le centre de tri le plus proche de chez vous. Nous reconnons également tous nos apparciels électriques ou électroniques gratuites après usage si vous nous les renvoyez. Nous les remettrons à un centre de tri ou de recyclage. Les piles ou les accus doivent être retirés de chaque apparéil et doivent être remis au centre de tri approprié à ce type de déchets.

Informations relatives à la loi de recyclage des piles

Nous commercialisons des piles et des accus et sommes dans ce cas dans l'obligation selon la legislation en vigueur (BattG) d'informer le consommateur comme suit :

Il est formellement interdit de jeter les piles et les accus dans la poubelle domestique, la loi oblige les consommateurs de les remettre à un dépôt homologué après usage. Les piles usages contiennent des métaux/ produits dangereux qui peuvent entrainer des effets nocifs pour la santé et pour l'environnement en cas de mauvais stockage ou élimination. Les piles contiennent aussi des matières premières comme du fer, du cuivre, du zinc, du manganése ou du nickel qui peuvent être recyclés.

Voussou ne renvoyer les piles et les accumulateurs par poste suffisamment affranchie a l'adresse ci-dessous :

Ou vous pouvez les remettre Gratisement au point de collecte le plus proche de chez vous (par exemple, dans la distribution ou dans les containers de recupération de piles de votre commune). La remise chez les commercants est limite aux quantités domestiques et aux marques et type de piles vendues dans ce commerce.

Sur les piles contenant des produits dangereux figurent le symbole d'une poubelle barrée et le symbole des métaux dangereux.

Le symbole de la poubelle barrée signifie que les piles et les accumulateurs ne doivent pas etre jetés dans la poubelle classique.

Ci-dessous les symboles que vous reconnaîtrez

Cd

Hg

Pb

Li-Po

• Cd = Cadmium
• Pb = Plomb
• Hg = mercure
• Li = Lithium

DE Ersatzteile für den XciteRC Rocket 65XS 3D können Sie entweder im Fachhandel oder online unter http://www.XciteRC.com/de beim jeweiligen Produkt unter dem Link Ersatzteile.
EN Spare parts for the XciteRC Rocket 65XS 3D you may order in your local hobby shop or online at http://www.XciteRC.com/en at the respective product under the link Spare Parts.
FR Voutrouvez les pioces detachees du Rocket 65XS 3D chez voitre concessionnaire ou on-line sur http://www.XciteRC.com/ sur la page de I'article en question, sous le lien de la Pieces detachees.

CE

FR La société XciteRC Modellbau GmbH & Co. KG déclare que cet article est conforme aux directives CE R&TTE 1999/5/EC and RoHS 2011/65/EC.

Voutrouvez la déclaration de conformité détaillée sur internet, sous www.XciteRC.com, sur la page de l'article en question, sous le lien de la Déclaration de conformité ou e-mail: [e-mail].

XciteRC

SX 06134p0y
