BEDIENUNGSANLEITUNG Rocket 65XS 3D XciteRC
Bedienungsanleitung Manual Mode d'emploi
Quadrocopter 65x5
DE
Inhaltsverzeichnis
Bestimmungsgemäß Verwendung 3
Lieberumfang 3
Benöttiges Zubehör 3
Erklärung der Gefahrensymbole 3
SICHERHEITSHINWEISE 3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus: 5
DasFernsteuersystem 6
Fernsteuerung (Sender) 6
Akku aufladen: 6
Starten und fliegen 7
Propellermontage 8
RC-Funktionen 8
1. Trimmung 83
Speed und Rollen 9
360^ Flips und Rollen. 9
WARTUNG 9
Fehlersuche 10
Reparaturen, Ersatzteile 10
HINWEISE ZUM UMWELTSCHUTZ 11
Hinweise nach Batteriegesetz 11
Ersatzteile 32
Konformitätserklung 33
Impressum
These Bedienungsanleitung ist eine Publikation der
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Goppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: info@xciterc.de
Web: www.XciteRC.com
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseise, verboten.
These Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.
KEINE HAFTUNG FÜR DRUCKFEHLER!ÄNDERUNGEN VORBEHALTEN!
Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com
© Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG

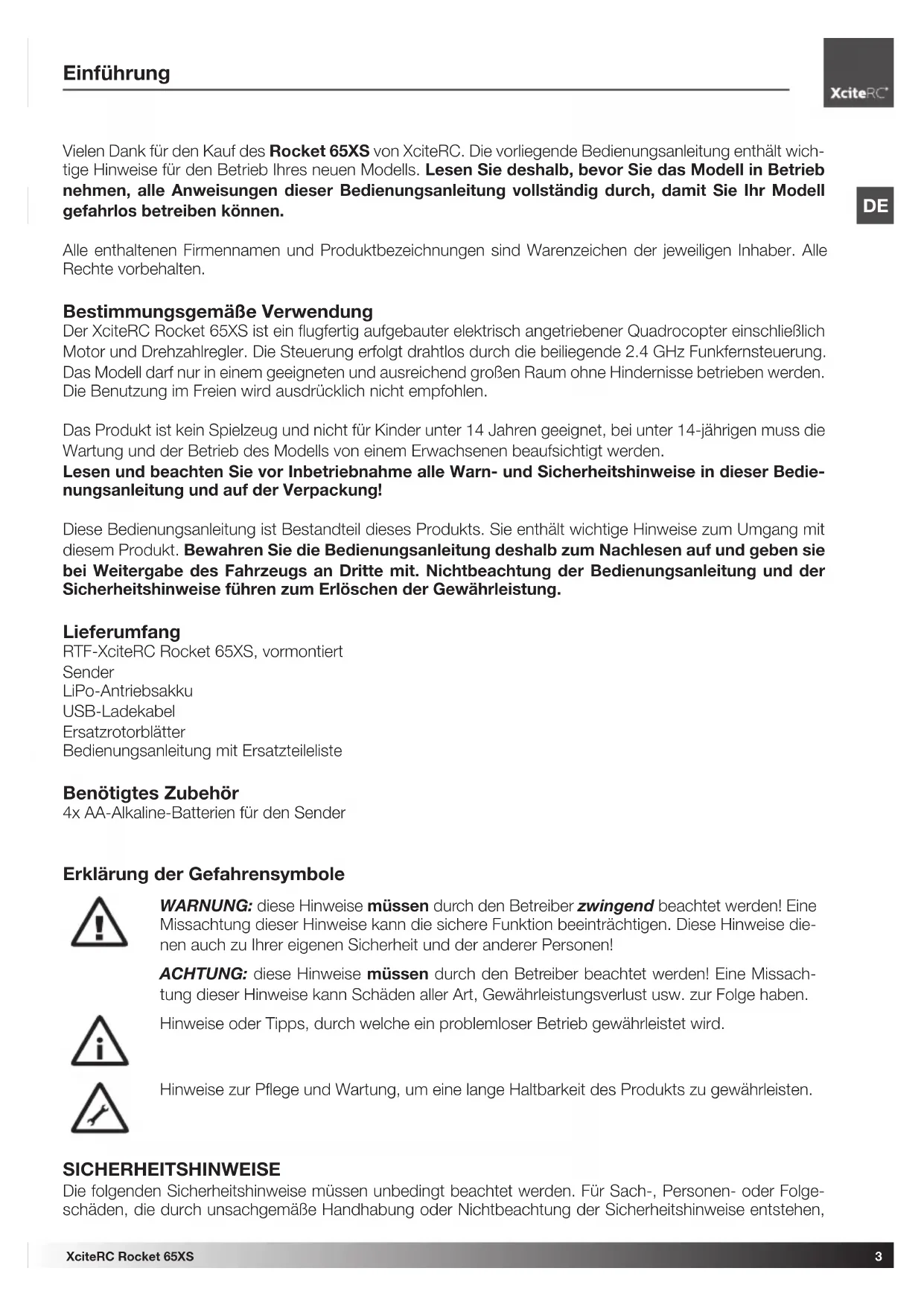

Vielen Dank für den Kauf des Rocket 65XS von XciteRC. Die vorliegende Bedienungsanleitung enthalt wichtige Hinweise für den Betrieb Ihrnes neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betriebnehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Bestimmungsgemäß Verwendung

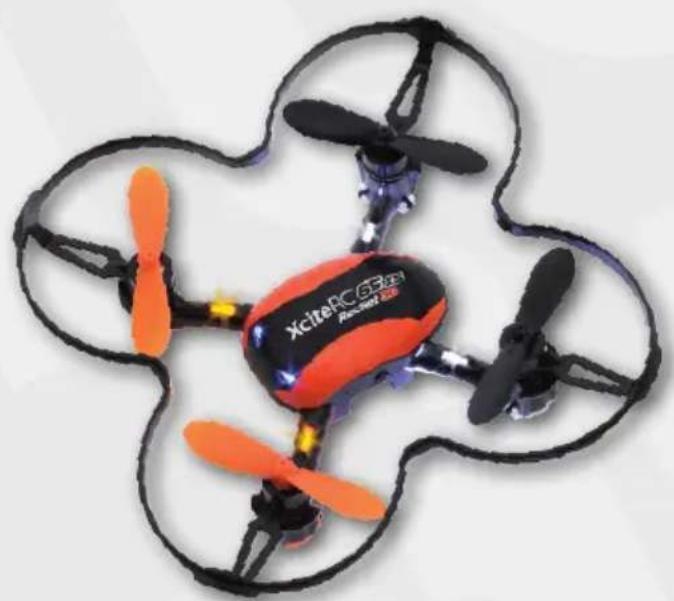

Der XciteRC Rocket 65XS ist ein flugfertig aufgebauter elektrisch angetriebener Quadropter einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modellarf nur in einem geeigneten und ausreichend groBen Raum ohne Hindernisse betrieben werden. Die Benutzung im Freien wird ausdrucklich nicht empfohlen.
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.
Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!
These Bedienungsanleitung ist Bestandteil deses Produkts. Sie enthalt wichtige Hinweise zum Umgang mit demarem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.
Lieferumfang
RTF-XciteRC Rocket 65XS, vormontiert
Sender
LiPo-Antriebsakku
USB-Ladekabel
Ersatzrotorblätter
Bedienungsanleitung mit Ersatzteileliste
Benöttiges Zubehör
4x AA-Alkaline-Batterien für den Sender
Erklärung der Gefahrensymbole
WARNING: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise diegen auch zu ihrer eigenen Sicherheit und der anderer Personen!
ACKTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.
Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.
Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.
SICHERHEITSHINWEISE
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen,
DE
übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.
Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommt. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollen Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.
Das Produkt enthalt keine Teile, die beim Verschlucken gesundheitliche Schaden verursachen können; sie müssen davon von Kindern unter 3 Jahren ferngehalten werden
-
Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
-
Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang entsprechig und machen sich mit der Reaktion auf ihre Steuerbefehle vertraut.
WARNING: Der sichere Betrieb erfordert Koncentration und schelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie mude sind oder unter Alkohol- oder Medikamenteneinfluss stehen - Unfall- und Verletzungsgefahr!
-
WARNUNG: Die Steuerung these Modells erfolgt über Funksignale, die durch die Umgebung beeinfusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Das Modellarf nur in einem geeigneten und ausreichend groBen Raum ohne Hindernisse betriebenen werden.
-
Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, ab-seits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
-
ACHTUNG: bedingt durch die geringe Höhe und Gewicht darf das Modell keinem starken Wind oder Zugluft ausgesetzt werden. Vermeiden Sie Flüge in der Höhe geöffneter Fenster oder Klimaanlagen-auströmer- Absturzgefahr!
-
Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Höhe von Funkmasten oder Hochspannungsleitungen.
-
Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straβen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
WARNING: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Propeller/Rotoren gerät - Verletzungsgefahr!
-
Schalten Sie immer zuerst den Sender ein, dann das Modell. BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
-
Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drasticisch reduziert.
-
Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Flugakku oder laden ihm wieder auf.
-
Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jeder andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern - Unfall- und Verletzungsgefahr!
- Das Modell und der Sender)durfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiber Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfutzzen
oder Schnee. WARNUNG: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!
Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10^ ) weniger flexibel und
kannecauseleichterbrechen.
-
Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
-
Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus. WARNUNG: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
Lagern Sie die Akkus seperat auf einer nicht brennbaren Unterlage.
Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku konnen während des Betriebs sehr warm werden. WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen! - Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:
- Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können!
- Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen - Brand- bzw. Explosionsgefahr!
WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschreiben - Brandgefahr - bzw. Explosionsgefahr!
- Nach Möglichkeit immer alle Batterien gleichzeitig austrauschen, niemals neue und gebrauchte Batterien sowie Akkus mit entsprechlichem Ladestand gleichzeitig verwenden.
- Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus - Brandgefahr! Bei Berührung mit der Haut außerdem Veratzungsgefahr, Schutzhandschuhe verwenden!
WARNING: Versuchen Sie nie, nicht wiederauffladbare Batterien an einem Ladegerät aufzuladen - Brandgefahr- bzw. Explosionsgefahr!
- Entnehmen Sie die Akkus zum Laden aus dem Gerät.
- Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterland und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brandgefahr!
- Verbrauchte Batterien sofort aus den Geräten entnahmen.
BEACHTE: NiMH-Akkus mussen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach geladen werden, da es ansonsten bedingt durch die typenspezifische Selfstentladung zur Tiefentladung und damit Zerstörung der Akkus kommt kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selfstentladung wartungsarm sind.
BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku länger Zeit gelagert, kann er beschädigt werden.
Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daß wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.
DE

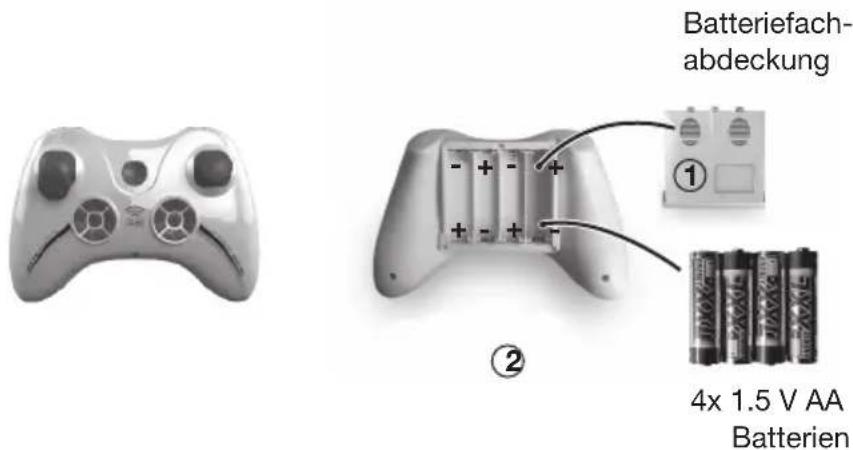

Das Fernsteuersystem
Im Folgenden bestehtem Sie einen Überblick über das Fernsteuersystem Ihres XciteRC Rocket 65XS und über seine verschiedene Funktionen und Einstellungen. Vor dem ersten Flug sollenn Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.
- Stellen Sie sicher, dass der Sender ausgeschaltet ist - POWER-LED aus.
- Nun öffnen Sie den Akkufachdeckel auf der Rückseite. Dazu die Schraube losen und den Deckel nach unten schiben (1). Legen Sie vier AA-Batterien (oder Akkus) in das Batteriefach des Senders (2). Achten Sie auf die richtige Polung!
- Akkufachdeckel wieder schlieBen.
- Während des Betriebs muss die POWER-LED leuchten. ACHTUNG: blinkt die POWER-LED oder leuchtet gar nicht mehr,arf das Modell nicht mehr gestartet werden -Absturzgefahr! Senderbatterien,. sofort wechseln.
WARNING: Achten Sie auch während des Betriebs auf die POWER-LED. Beginn die POWER-LED zu blinken, Modell sofort landen, ausschalten und Senderbatterien wechseln - Absturzgefahr!
WARNING: Das Fernsteuersystem hat eine Reichweite von maximal 25 m. Fliegen Sie auf keinen Fall weiter weg, es droht der Verlust der Steuerkontrolle - Absturzgefahr!

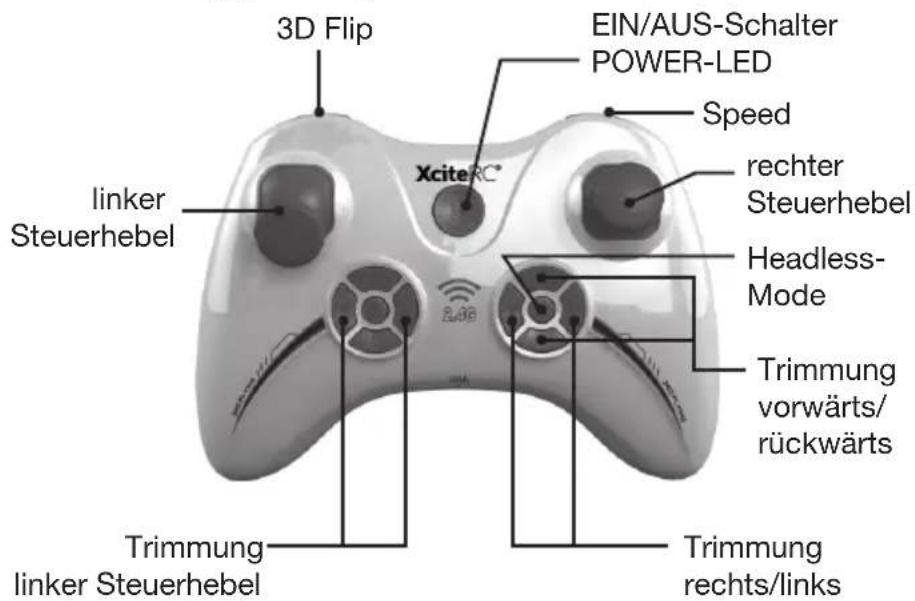

Fernsteuerung (Sender)

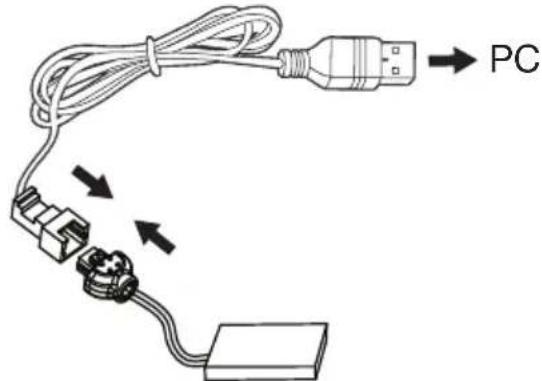

Akku aufladen:
WARNING: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufladbaren Akkus betreffen, durch. Legen Sie den Akku auf eine geeignete, nicht brennbare Unterlage - Brand- bzw. Explosionsgefahr!
-
USB-Stecker mit einem PC oder geeigneten Netzteil verbinden. Die rote LED im Stecker leuchtet.
-
Verbinden Sie das Ladekabel mit dem Akkustecker.
WARNING: Der Akkustecker ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an - Brand bzw. Explosionsgefahr!
Die rote LED erlischt und zeigt den Ladevorgang an. Der Ladevorgang dauert ca. 40 Minuten. Ist der Akkua vollgeladen, leuchtet die rote LED wieder.
- Stecken Sie den Akku ab undziehen das USB-Kabel ab.
Die Flugzeit des Quadrocepters beträgt ca. 5-6 Minuten.
Starten und fliegen
Vor dem Start überprüfen:
-
WARNUNG: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku starten - Absturzgefahr!
-
Überprüfen Sie alle Teile des XciteRC Rocket 65XS auf Beschädigungen sowie Schmutz. Tauschen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann.

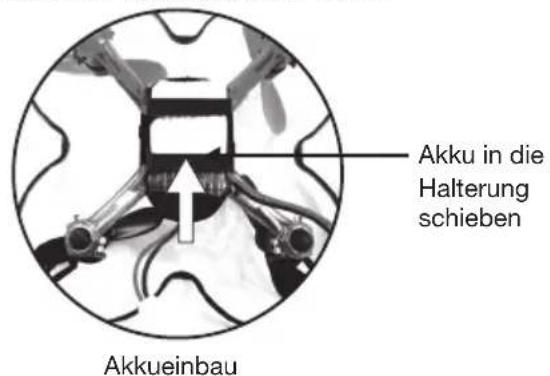

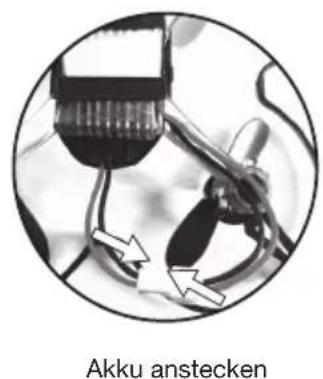

- Akku am Quadrocopter anstecken, die grünen LED's beginnen zu blinken.
WARNING: Der Akku ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an - Brand bzw. Explosionsgefasrt! - Sender einschalten. Die POWER-LED blinkt.
-
Stellen Sie den Quadrocopter auf eine ebene Fläche in Startposition und bewegen den linken Gashebel einmal ganz nach oben und anschließend in die unterste Position. Diese Sicherheitsschaltung verhindert, dass der Rotor nach dem Einsatz des Quadrocopters anlaufen kann.
-
Das Modell ist flugbereit, sobald die kurze „DI-DA-DO“-Melodie erklingt. Die POWER-LED des Senders leuchtet nun dauerhaft, ebenso die des Modells.
- Geht der Flugakku zu Neige, wird die Motordrehzahl gesenkt und der Quadrocopter sinkt automatisch. Suchen Sie einen geeigneten Landeplatz, um sicher zu landen. Laden Sie den Flugakku wieder auf.

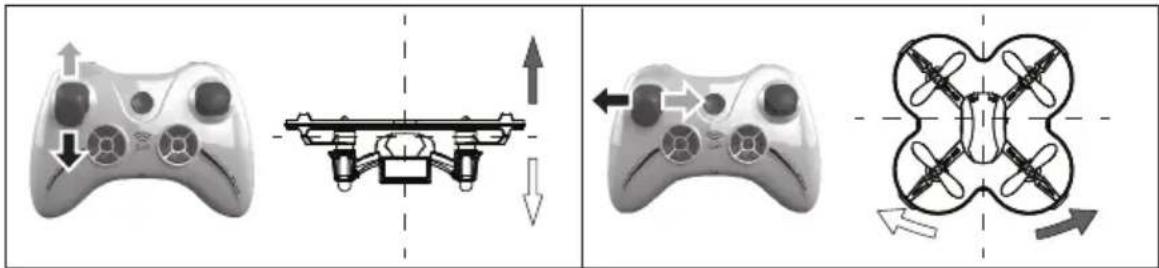

RC-Funktionen
Steigen - Sinken
Bewegen Sie den linken Gashebel nach vorne, die Drehzahl der Rotorblätter erhöht sich und der Quadrocepter steigt. Bewegen Sie den Gasknuppel wieder nach hinten um zu sirenken.

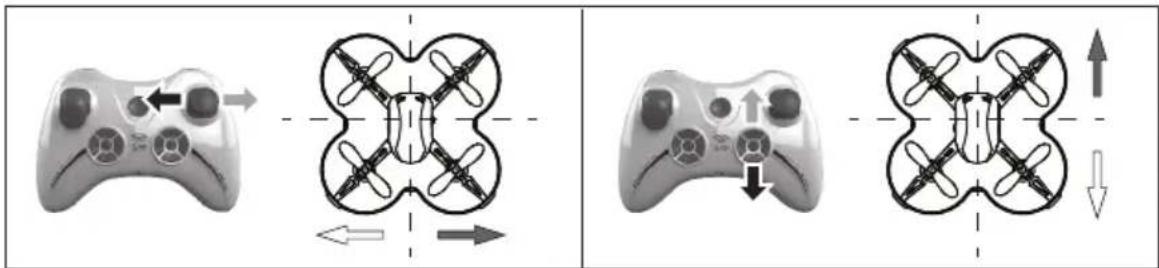

Gieren Links - Rechts
Bewegen Sie den Steuerknüppel nach links, der Quadropter dreht sich nach links. Bewegen Sie den Steuerknüppel nach rechts, um nach rechts zu drehen.
Links - Rechts
Bewegen Sie den Steuerknüppel nach links, der Quadroceptor fliegt nach links. Bewegen Sie den Steuerknüppel nach rechts, um nach rechts zu fliegen.
Vorwärts - Rückwärts
Bewegen Sie den rechten Steuerknüppel nach vorne, der Quadropter fliegt vorwarts. Bewegen Sie den Steuerknüppel nach hinten, um rückwarts zu fliegen.

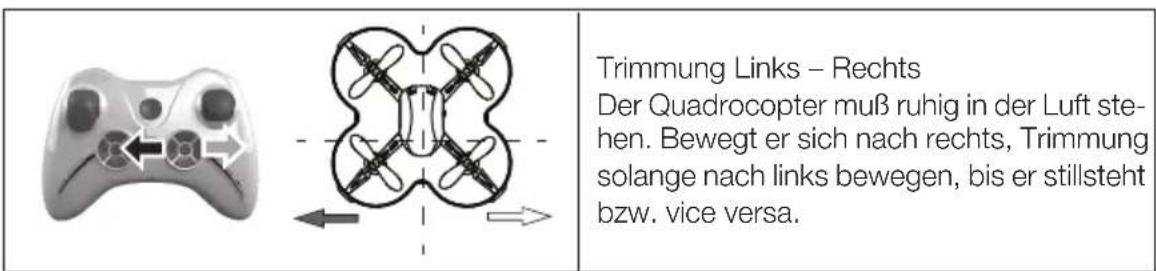

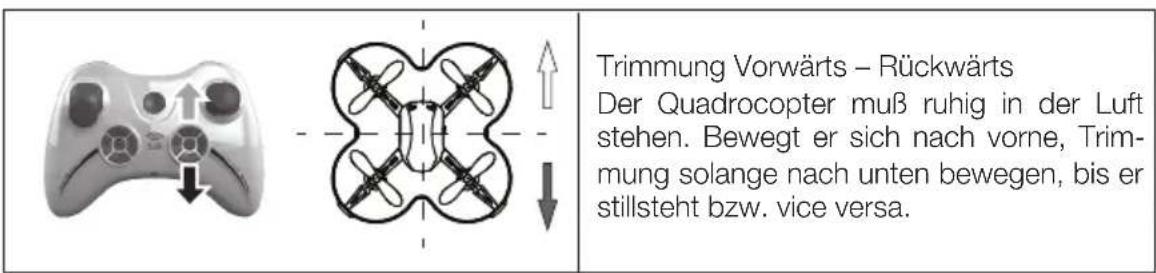

Trimmung

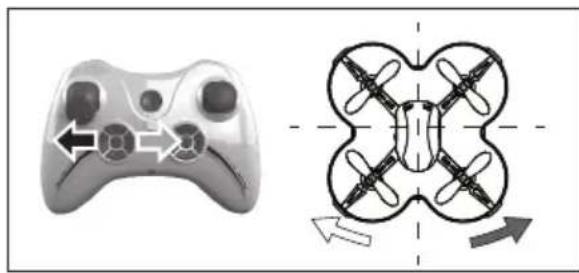

Trimmung Gieren Links - Rechts Der Quadrocopter muß ruhig in der Luft stehen. Dreht er sich nach rechts, Trimmung solange nach links bewegen, bis er stillstehen bzw. vice versa.
Speed und 360^ Rollen

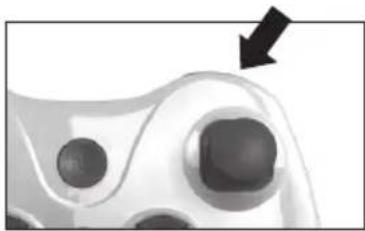

Speed: drücken Sie die rechte obere Taste am Sender während des Fluges und der Quadroceptor fliegt und reagiert Schneller. Zur akustischen Bestätigung piepst der Sender zweimal. Drücken Sie erneut, um wieder langsamer zu fliegen - der Sender piepst einmal.

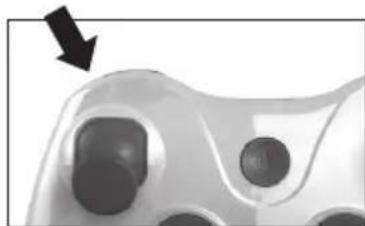

360^ Flips und Rollen
Sobald Sie mit den vorgenannten Flugmanövern vertraut sind, konnen Sie sich an Flips und Rollen wagen. Fliegen Sie mindestens 1,5 m hoch und halten die linke obere Taste am Sender gedrückt. Ein Piepton signalisiert, dass das Modell bereit ist. Wenn Sie nun den rechten Steuerhebel zum Endanschlag drücken, rollt das Modell in der Richtung des jeweiligen Hebelausschlags vorwärts oder seitwärts um die eigene Achse.

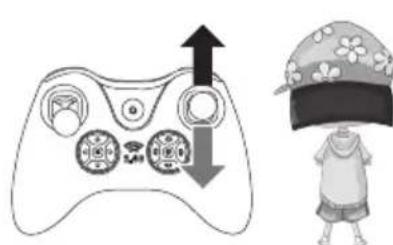

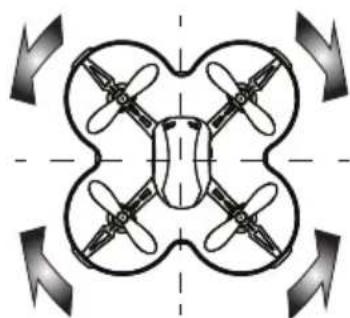

Headless-Mode
Der Headless-Mode ist ideal für Einsteiger, um das Modell sicher zu fliegen. Im Headless-Mode fliegt der Quadroceptor immer aus Pilotensicht. D.h. egal wie das Modell in der Luft steht, vorne ist immer vom Piloten weg zeigend, links und rechts vertauschen sich nicht, wenn das Modell in Richtung des Piloten fliegt.

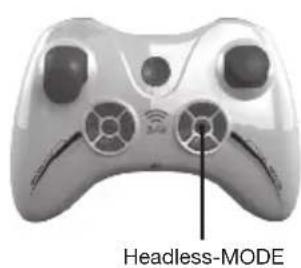

Der Headless-Mode wird durch Drucken der abgebildeten Taste aktiviert, die LED'S in den
Armen des Rocket 65XS beginnen zu blinken und signalisieren somit die Funktion. Solange die LED'S blinken, ist der Headless-Mode aktiv. Ein erneutes Drücken des Steuerhebels deaktiviert den Headless-Mode wieder. Die Funktion wird auch automatisch deaktiviert, sobald der Gasknuppel länger als 5 Sekunden auf 0 steht.

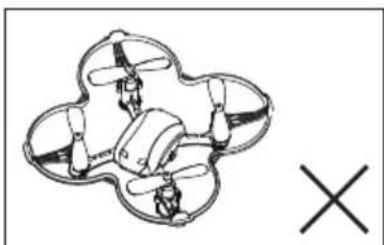

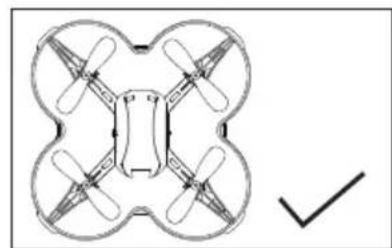

i Beache: damit der Headless-Mode correkt Funktioniert, muss die Nase des Modells beim Einschalten vom Piloten aus gesehen nach vorne zeigen!
Vorne
hinten
DE
Landen:
- Ziehen Sie den linken Gashebel vorsichtig nach hinter, der Quadrocopter sinkt. Versuchen Sie, möglichst „weich" zu landen um das Modell zu schonen.
BEACHTE: goes der Flugakku zur Neige, reagiert der Quadrocopter nicht mehr prazise auf ihre Steuerbefehle, der Flug wird instabil. Landen Sie in thisem Fall sofort. - Nach der Landung Modell und anschließend Sender ausschalten.

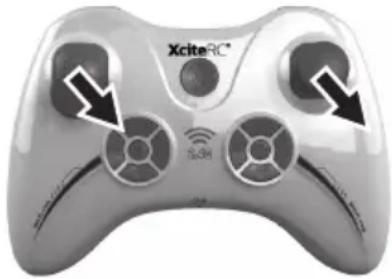

Modell neu kalibrierten
Fliegt das Modell z.B. nach einem harten Crash nicht mehr stabil, kann es notwendig werden, es neu zu kalibrieren. Gehen Sie dazu wie folgt vor:
- Modell wie gewohnt einschalten, Gashebel einmal ganz nach oben und dann wieder nach unter bewegen, um das Modell zu binden.
- Beide Steuerhebel in die rechte unter Ecke bewegen und halten. Nach einigen Sekunden beginnen die LED's des Modells zu blinken, um anzuzeigen, dass die Kalibrierung erfolgreich abgeschlossen wurde.
WARTUNG
Damit Sie lange Freude an Ihr Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleib zu minimieren.
- Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten besteht mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinse oder eine Zahnbürste benutzt werden.
- Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünning verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spuliwasser halten.
- Kontrolieren Sie den festen Sitz aller Schraubverbindungen undziehen Sie gegebenenfalls nach.
-
Überprüfen Sie bereits alle Steckverbindungen, Kabel und Antriebskakus/-batterien auf Beschädigungen.
-
WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind einzeln zu entsorgen - Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedieu-nungsanleitung.
- Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.
- WARNUNG: entnahmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benutz- zen - Brandgefahr!
Fehlersuche
| Fehler Mögliche Ursachen Lösung | ||
| Rotor dreht sich nicht | EIN/AUS-Schalter auf aus Antriebsakku fast leer Modell nicht an den Sender gebunden | Quadroceptor einschalten Antriebsakku aufladen Neu binden: zuerst Modell einschalten, anschließend den Sender |
| Rotor hört plötzlich auf zu drehen, Quadroceptor stürzt ab | Antriebsakku fast leer Senderbatterien leer | Antriebsakku aufladen Batterien wechseln |
| Der Quadroceptor reagiert nicht auf Steuerbefehle. Verlust der Steuer-kontrolle. | Gyro nicht korrekt initialisiert Ein weiteres Modell verwendet dieselbe Frequenz Modell nicht an den Sender gebunden Gyro nicht initialisiert | Modell muss beim Einsatzen auf einer ebenen Fläche stehen. Anderes/eigenes Modell ausschalten oder andere Stelle zum Fliegen suchen Neu binden: zuerst Modell einschalten, anschließend den Sender Modell neu kalibrieren: siehe Abschnitt neu kalibrieren |
Reparaturen, Ersatzteile
Normaler Verschleib und defekte Teile, die von einem Unfall herrhren, sind von der Gewährleistung ausgeschlossen. Dazu zahlen insbesondere:
Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnrader, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien
Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten
Bei Flugmodellen: Beschädigungen durch unsachgemäß Transport oder Absturz
Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an ihren Fachhändler oder an uns zurück und wir werden Ohnen Ersatz liefern.
Für den XciteRC Rocket 65XS sind eine Teile als Ersatzteile verfügbar.
In Problemfällen oder bei Fragen wenden Sie sichitte an ihren Fachhändler oder:
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50
Email: service@xciterc.de
Ersatzteile für den XciteRC Rocket 65XS können Sie entweder im Fachhandel oder online unter http://www.XciteRC.com/ beziehen.
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol des durchgestruchenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass these getrennt vom üblichen Hausmull entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung möglich werden.
Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in ihrer Höhe abzugeben.itte erkundigen Sie sich bei ihrer Stadt oder Gemeinde uber die zur Verfugung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung
DE
bzw. Wiederverwendung zufahren.
Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.
Hinweise nach Batteriegesetz
Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder ihre Gesundheit schädigen konnen. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.
Sie konnen die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Goppingen
oder in unmittelbarer Höhe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist damit auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschrankt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat.
Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.
These durchgekreuzte Müllonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmull entsorgen dürfen.
Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:
Cd
Hg
Pb
Li-Po
XciteRC Modellbau GmbH & Co. KG
Autenbachstrasse 12
D-73035 Goppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-mail: info@xciterc.de
Web: www.XciteRC.com
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Goppingen
XciteRC Modellbau GmbH & Co. KG
Autenbachstr. 12
D-73035 Goppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: info@xciterc.de
Web: www.XciteRC.com
XciteRC Modellbau GmbH & Co.KG
Autenbachstr. 12
D-73035 Goppingen
Die XciteRC Modellbau GmbH & Co. KG erklart hiermit, dass these Produkt den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.
Die ausfuhrliche Konformitätserklung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklung oder per E-Mail: info@xciterc.de.
XciteRC Modellbau GmbH & Co. KG
Autenbachstraße 12
D-73035 Goppingen
Phone: +49 7161 40 799 0
Fax: +49 7161 40 799 99
E-Mail: info@xciterc.de
Web: www.XciteRC.com
