Produkttyp	Elektrischer RTF-Quadrocopter (flugbereit)
Marke	XciteRC
Modell	Rocket 125 3D
Kategorie	Drone
Frequenz der Fernsteuerung	2,4 GHz
Stromversorgung des Drones	Aufladbarer LiPo-Akku
Stromversorgung der Fernsteuerung	3 AA-Batterien (Alkali oder Akkus)
Ladegerät enthalten	USB-Ladegerät
Ladezeit	Ca. 40 Minuten
Flugdauer	Ca. 6 bis 8 Minuten
Reichweite der Fernsteuerung	Bis zu 50 Meter
Flugfunktionen	360°-Flips, Headless-Modus, Speed-Modus (EASY/PRO)
Gyroskop	Integriert, Kalibrierung vor dem Erstflug erforderlich
Kamera / Foto	Optional, mit microSD-Karte und USB-Kartenleser
Beleuchtung	Schaltbar, LED an den Armen
Schutzbügel	Enthalten, abnehmbar
Ersatzrotoren	Im Lieferumfang enthalten
Montage	Vormontiert (RTF)
Empfohlene Verwendung	Ausreichend großer Innenraum oder windstiller Außenbereich
Mindestalter	14 Jahre (bei unter 14 Jahren Aufsicht durch einen Erwachsenen)
Ersatzteile	Erhältlich auf der XciteRC-Website

Häufig gestellte Fragen - Rocket 125 3D XciteRC

Wie kalibriere ich das Gyroskop des Rocket 125 3D?

Stellen Sie den Quadrocopter auf eine ebene, waagerechte Fläche. Schalten Sie den Quadrocopter ein, dann den Sender. Bewegen Sie beide Steuerknüppel nach unten links und halten Sie sie, bis alle LED am Modell blinken. Dieser Vorgang setzt das Gyroskop zurück.

Was tun, wenn der Quadrocopter nicht mehr auf die Befehle des Senders reagiert?

Überprüfen Sie zuerst, ob der Sender eingeschaltet ist und die Batterien ausreichend geladen sind. Wenn das Problem bestehen bleibt, kalibrieren Sie das Gyroskop neu (siehe vorherige Frage) und wiederholen Sie die Binding-Prozedur: Schalten Sie alles aus, dann schalten Sie zuerst den Quadrocopter ein, danach den Sender.

Wie lange ist die Flugdauer und wie erkenne ich, wann der Akku schwach ist?

Die Flugzeit beträgt ca. 6 bis 8 Minuten. Wenn der Akku schwach ist, beginnen die LED an den Armen des Quadrocopters zu blinken, und die verbleibende Flugzeit beträgt ca. 1 Minute. Dann müssen Sie sofort landen.

Wie aktiviere ich den Headless-Modus?

Drücken Sie auf den linken Steuerknüppel, um den Headless-Modus zu aktivieren. Ein Piepton bestätigt die Aktivierung. Im Headless-Modus ist die Steuerung relativ zur Position des Piloten, was Steuerungsumkehrungen vermeidet. Drücken Sie erneut, um zu deaktivieren.

Wie führe ich einen 360°-Flip aus?

Schalten Sie zuerst in den PRO-Modus, indem Sie die Taste Speed drücken. Halten Sie dann eine Höhe von mindestens 1,5 Metern ein, drücken Sie die Taste Flips auf der rechten Seite des Senders. Es erscheint eine '3D'-Anzeige. Bewegen Sie abschließend den Steuerknüppel in die gewünschte Richtung, um einen Flip auszuführen.

Welche Sicherheitsvorkehrungen sind bei Batterien und Akkus zu beachten?

Verwenden Sie nur zugelassene Batterien/Akkus. Setzen Sie sie keiner Hitze aus, werfen Sie sie nicht ins Feuer. Beachten Sie die Polarität. Mischen Sie nicht neue und gebrauchte Batterien. Laden Sie Akkus auf einer nicht brennbaren Unterlage unter Aufsicht. Entfernen Sie verbrauchte Batterien aus dem Modell.

Wie reinige und pflege ich den Quadrocopter?

Reinigen Sie den Quadrocopter nach jedem Gebrauch mit einer weichen Bürste oder Druckluft. Bei hartnäckigen Verschmutzungen verwenden Sie ein weiches Tuch mit etwas Wasser und Spülmittel. Verwenden Sie niemals chemische Reiniger. Überprüfen Sie regelmäßig Schrauben, Kabel und Batterien.

Was tun bei einem Absturz oder einer Fehlfunktion?

Nach einem Absturz kalibrieren Sie das Gyroskop neu (siehe erste Frage). Überprüfen Sie den Zustand der Propeller und Schutzbügel. Wenn der Quadrocopter nicht richtig fliegt, ersetzen Sie beschädigte Teile. Verwenden Sie für Reparaturen Original-Ersatzteile, die auf der XciteRC-Website erhältlich sind.

Wie groß ist die maximale Reichweite der Fernsteuerung?

Die maximale Reichweite beträgt 50 Meter. Überschreiten Sie diese Distanz nicht, um einen Kontrollverlust zu vermeiden.

Wie ändere ich den Steuermodus (Mode 1 / Mode 2)?

Um von Steuermodus 1 auf Modus 2 umzuschalten, halten Sie den rechten Trimm gedrückt, dann schalten Sie den Sender ein. Der Modus wechselt. Konsultieren Sie das Diagramm der RC-Funktionen in der Anleitung, um die Unterschiede zu sehen.

BEDIENUNGSANLEITUNG Rocket 125 3D XciteRC

Bedienungsanleitung Manual Mode d'emploi

Bestimmungsgemäße Verwendung 3

Lieferumfang 3

Erklärung der Gefahrensymbole 3

SICHERHEITSHINWEISE....3

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus 5

Das Fernsteuersystem....6

Fernsteuerung (Sender) 6

Akku aufladen....6

Montage der Schutzbügel 7

Starten und fliegen 7

RC-Funktionen 8

Modeeinstellung 8

Trimmung 9

Speed und Rollen....9

360° Flips 9

Headless-Mode....9

Bedienung der Kamera....10

Beleuchtung 10

Landen....10

Wartung 10

Fehlersuche....11

Reparaturen, Ersatzteile....11

HINWEISE ZUM UMWELTSCHUTZ 12

Hinweise nach Batteriegesetz....12

Impressum

Diese Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com

© Copyright 2015 by XciteRC-Modellbau GmbH & Co. KG

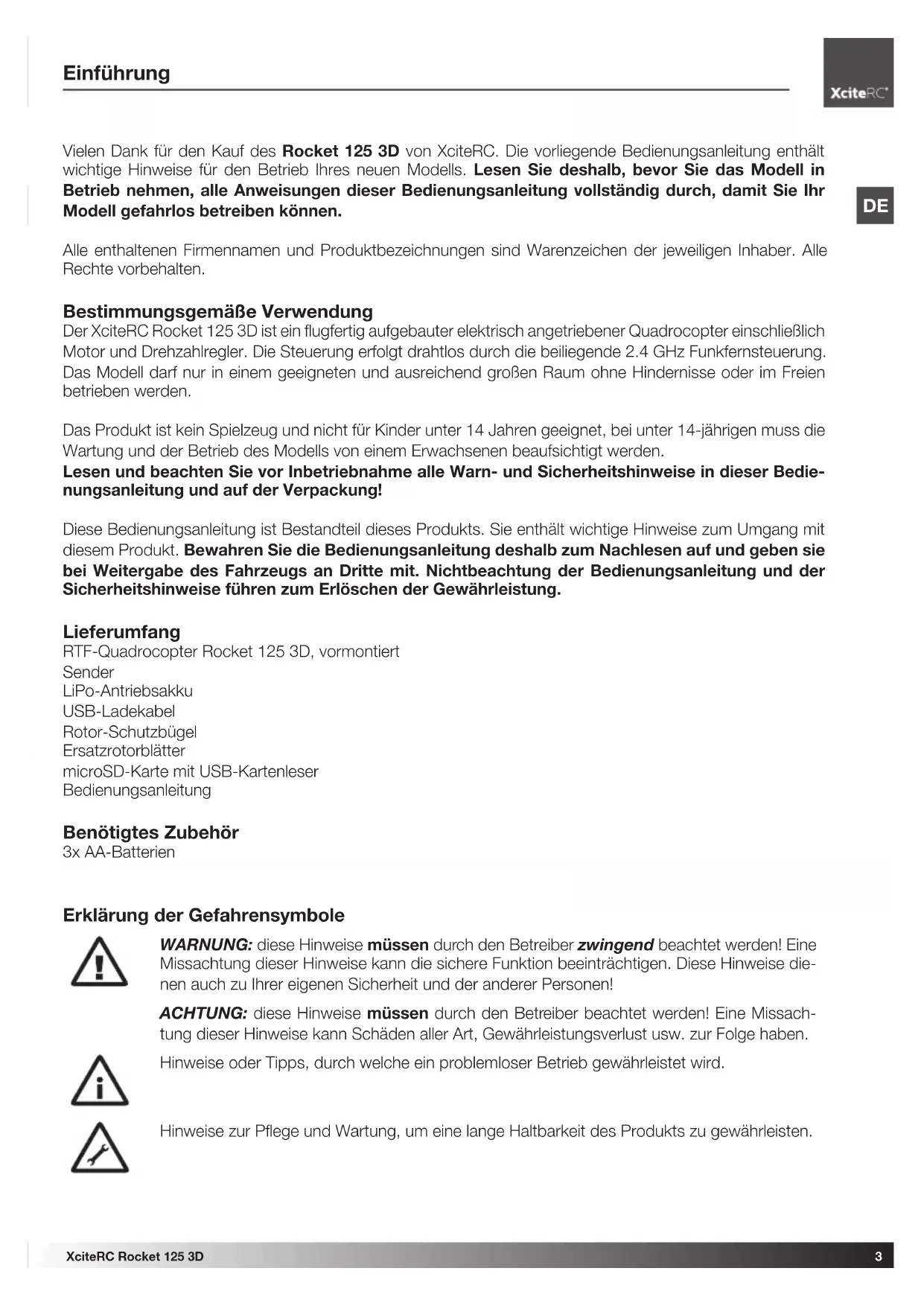

Vielen Dank für den Kauf des Rocket 125 3D von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bestimmungsgemäße Verwendung

Der XciteRC Rocket 125 3D ist ein flugfertig aufgebauter elektrisch angetriebener Quadrocopter einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse oder im Freien betrieben werden.

Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Umgang mit diesem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTF-Quadrocopter Rocket 125 3D, vormontiert

Sender

LiPo-Antriebsakku

USB-Ladekabel

Rotor-Schutzbügel

Ersatzrotorblätter

microSD-Karte mit USB-Kartenleser

Bedienungsanleitung

Benötigtes Zubehör

3x AA-Batterien

Erklärung der Gefahrensymbole

WARNUNG: diese Hinweise müssen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. Diese Hinweise dienen auch zu Ihrer eigenen Sicherheit und der anderer Personen!

ACHTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schäden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

DE

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. Der Betrieb muss deshalb über eine Haftpflichtversicherung abgesichert sein. Sollten Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

- Das Produkt enthält kleine Teile, die beim Verschlucken gesundheitliche Schäden verursachen können; sie müssen daher von Kindern unter 3 Jahren ferngehalten werden

- Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.

- Der Betrieb von funkferngesteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang besonders vorsichtig und machen sich mit der Reaktion auf Ihre Steuerbefehle vertraut.

- ⚠️ WARNING: Der sichere Betrieb erfordert Konzentration und schnelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie müde sind oder unter Alkohol- oder Medikamenteneinfluss stehen – Unfall- und Verletzungsgefahr!

- ⚠️ WARNING: Die Steuerung dieses Modells erfolgt über Funksignale, die durch die Umgebung beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Das Modell darf nur in einem geeigneten und ausreichend großen Raum ohne Hindernisse betrieben werden.

- Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!

- ACHTUNG: bedingt durch die geringe Größe und Gewicht darf das Modell keinem starken Wind oder Zugluft ausgesetzt werden. Vermeiden Sie Flüge in der Nähe geöffneter Fenster oder Klimaanlagen-auströmer- Absturzgefahr!

- Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Nähe von Funkmasten oder Hochspannungsleitungen.

- Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straßen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.

- ⚠️ WARNING: Achten Sie darauf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Propeller/Rotoren gerät – Verletzungsgefahr!

- Schalten Sie immer zuerst das Modell ein, dann den Sender. ⚠️ WARNING: während des Betriebs muss der Sender immer eingeschaltet bleiben!

- Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.

- Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Flugakku oder laden ihn wieder auf.

- Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jedes andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).

- ⚠️ WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern – Unfall- und Verletzungsgefahr!

- Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen

oder Schnee. ⚠️ WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!

• Kunststoff (z.B. Rumpf oder Rotorblätter) ist bei kalten Temperaturen (unter 10° C) weniger flexibel und kann daher leichter brechen.
• Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.
• Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus. ⚠️ WARNING: Entnehmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
• Lagern Sie die Akkus separat auf einer nicht brennbaren Unterlage.
  • Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku können während des Betriebs

sehr warm werden. ⚠️ WARNING: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

- Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus:

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschluckt werden können!

• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.

• ⚠️ WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen – Brand- bzw. Explosionsgefahr!

• ⚠️ WARNING: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschließen – Brandgefahr – bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit unterschiedlichem Ladestand gleichzeitig verwenden.
• Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus – Brandgefahr! Bei Berührung mit der Haut außerdem Verätzungsgefahr, Schutzhandschuhe verwenden!
• ⚠️ WARNING: Versuchen Sie nie, nicht wiederaufladbare Batterien an einem Ladegerät aufzuladen – Brandgefahr- bzw. Explosionsgefahr!
• Entnehmen Sie die Akkus zum Laden aus dem Gerät.
• ⚠️ WARNING: Das Aufladen darf nur mit einem für den Akkutyp geeigneten Ladegerät auf einer feu- erfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen – Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmen.
• BEACHTE: NiMH-Akkus müssen spätestens alle 3 Monate kontrolliert und gegebenenfalls nachgeladen werden, da es ansonsten bedingt durch die typenspezifische Selbstentladung zur Tiefentladung und somit Zerstörung der Akkus kommen kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selbstentladung wartungsarm sind.
• BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku längere Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

Das Fernsteuersystem

Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres XciteRC Rocket 125 3D und über seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

- Stellen Sie sicher, dass der Sender ausgeschaltet ist – POWER-LED aus.

- Nun öffnen Sie den Akkufachdeckel auf der Rückseite. Dazu Deckel nach unten schieben. Legen Sie nun drei Alkaline-Batterien oder Akkus der Größe AA ein.

- ⚠️ WARNING: achten Sie auf die korrekte Polung – Brand bzw. Explosionsgefahr!

• Akkufachdeckel wieder schließen, dann Sender einschalten.
• Die POWER-LED muss leuchten. ACHTUNG: blinkt die POWER-LED, begleitet von einem Piepton oder leuchtet gar nicht mehr, darf das Modell nicht mehr gestartet werden – Absturzgefahr! Senderbatterien sofort wechseln.
• ⚠️ WARNING: Achten Sie auch während des Betriebs auf die POWER-LED. Beginnt die POWER-LED - begleitet von einem Piepton - zu blinken, Modell sofort landen, ausschalten und Senderbatterien wechseln – Absturzgefahr!
• ⚠️ WARNING: Das Fernsteuersystem hat eine Reichweite von maximal 50 m. Fliegen Sie auf keinen Fall weiter weg, es droht der Verlust der Steuerkontrolle – Absturzgefahr!

Fernsteuerung (Sender)

Speed Flips Steuerhebel (vorwärts/rückwärts, links/rechts) Headless-Mode Power-LED EIN/AUS-Schalter Gashebel (Steigen/Sinken, Gieren links/rechts) Beleuchtung Video Foto Gasweg in % Batterieanzeige

Akku aufladen:

WARNUNG: Lesen Sie zuvor alle Sicherheitshinweise, die den Umgang mit wiederaufladbaren Akkus betreffen, durch. Legen Sie den Akku auf eine geeignete, nicht brennbare Unterlage – Brand- bzw. Explosionsgefahr!

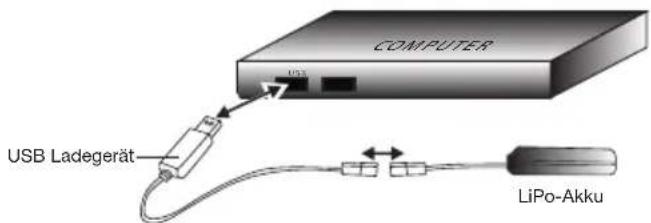

COMPUTER USB USB Ladegerät LiPo-Akku

• USB-Stecker mit einem PC oder geeigneten Netzteil mit max. 1 A Ausgangsleistung verbinden. Die rote LED im Stecker leuchtet.
• Verbinden Sie das Ladekabel mit dem Akkustecker.
• ⚠️ WARNING: Der Akkustecker ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an – Brand bzw. Explosionsgefahr!
• Die rote LED erlischt und zeigt den Ladevorgang an. Der Ladevorgang dauert ca. 40 Minuten. Ist der Akku vollgeladen, leuchtet die rote LED wieder.
• Stecken Sie den Akku ab und ziehen das USB-Kabel ab. Die Flugzeit des Quadrocopters beträgt ca. 6-8 Minuten.

Starten und fliegen

Vor dem Start überprüfen:

• ⚠️ WARNING: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku star- ten – Absturzgefahr!
• Überprüfen Sie alle Teile des XciteRC Rocket 125 3D auf Beschädigungen sowie Schmutz. Tauschen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann.

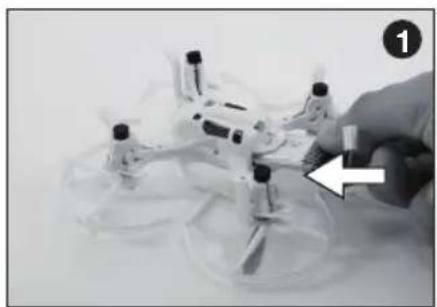

• Akku in das Akkufach an der Hinterseite einlegen (1) und den Akku anstecken (2).
• ⚠️ WARNING: Der Akku ist verpolungssicher. Achten Sie auf die seitlichen Führungen. Wenden Sie keine Gewalt an – Brand bzw. Explosionsgefahr!

• LED blinkt schnell: automatische Initialisierung
• LED blinkt langsam: bereit zum Binden

• LED leuchtet: Bindung erfolgt

• Stellen Sie den Quadrocopter auf eine ebene Fläche in Startposition (1). Die LED's des Modells blinken zuerst schnell, nach ein paar Sekunden langsam. Jetzt den Sender einschalten (2). Bewegen den linken Gashebel einmal ganz nach oben und anschließend in die unterste Position. Diese Sicherheitsschaltung verhindert, dass der Rotor nach dem Einschalten des Quadrocopters anlaufen kann.

• Das Modell ist flugbereit, sobald ein kurzer Piepton erklingt. Die POWER-LED des Senders und die des Modells leuchten nun permanent.

i HINWEIS: wird das Modell in eingeschaltetem Zustand 30 Sekunden nicht benutzt, schaltet es automatisch wieder zurück in den Bind-Modus, die LED's beginnen zu blinken. Um zu fliegen, muss der Gashebel noch einmal ganz nach oben und anschließend in die unterste Position gebracht werden.

• i GYRO-KALIBRIERUNG: vor dem Erstflug muss der Gyro kalibriert werden. Schalten Sie dazu das

DE

Modell und Sender ein und bewegen dann beide Steuerhebel nach links unten und halten Sie solange, bis alle LED's des Modells kurz blinken. Dies ist auch notwendig, wenn das Modell z.B. nach einem Absturz schlecht oder gar nicht mehr fliegt.

- MODE-UMSCHALTUNG: zum Umschalten des Steuermode Mode 1 oder 2 (siehe Grafik RC-Funktionen) bei ausgeschaltetem Sender den rechten Trimmhebel drücken und halten und Sender einschalten.

- Geht der Flugakku zu Neige, beginnen die LED's an den Motorenauslegern zu blinken. Das Modell ist nun noch maximal 1 Minute steuerbar, suchen Sie einen geeigneten Landeplatz, um sicher zu landen. Laden Sie den Flugakku wieder auf.

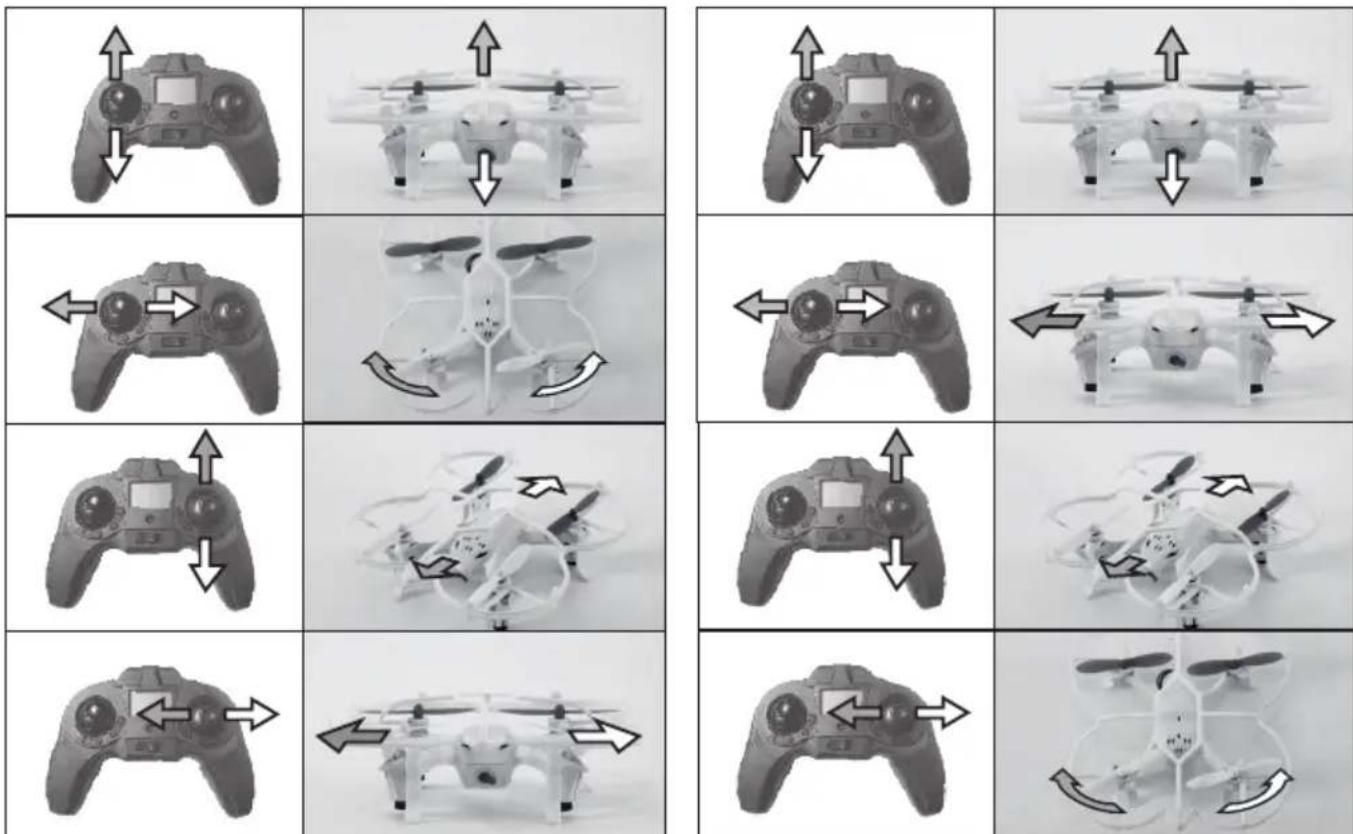

RC-Funktionen

Mode 1 (Werkseinstellung)
Mode 2

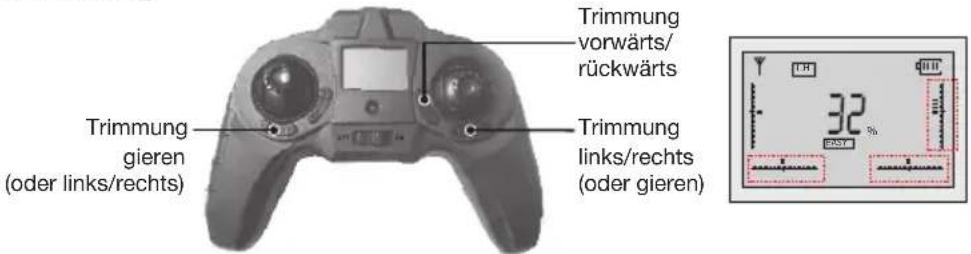

Trimmung

Trimmung vorwärts/ rückwärts Trimmung gieren (oder links/rechts) Trimmung links/rechts (oder gieren)

DE

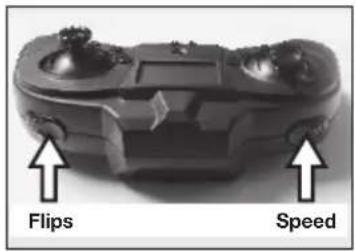

Speed und Rollen

Speed: drücken Sie die Speed-Taste auf der linken Senderseite (1) während des Fluges und der Quadrocopter fliegt und reagiert schneller. Dieser Mode ist ideal für geübte Piloten oder beim Outdoor-Fliegen, da das Modell bei leichtem Wind besser reagiert. Die Anzeige im Display wechselt von EASY auf PRO (2). Drücken Sie die Speed-Taste erneut, um wieder in den EASY-Mode zurückzukehren.

Flips Speed

Speed ①

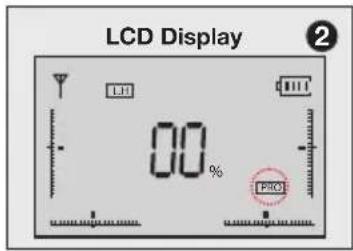

LCD Display 00% PRO

360° Flips und Rollen

Sobald Sie mit den vorgenannten Flugmanövern vertraut sind, können Sie sich an Flips wagen. Fliegen Sie mindestens 1,5 m hoch und aktivieren Sie den PRO-Modus (siehe oben) Drücken Sie dann auf den rechten Flip-Taster (3). Ein Piepton und die Anzeige 3D im Display (4) signalisieren, dass das Modell bereit ist. Wenn Sie nun den Steuerhebel zum Endanschlag (5) drücken, rollt das Modell in der Richtung des jeweiligen Hebelausschlags vorwärts oder seitwärts um die eigene Achse. Halten Sie den Hebel im Endanschlag, um mehrere Flips hintereinander zu fliegen.

HINWEIS: für eine bessere 3D-Performance empfehlen wir, den Rotor-Schutzbügel abzunehmen.

Flips ③

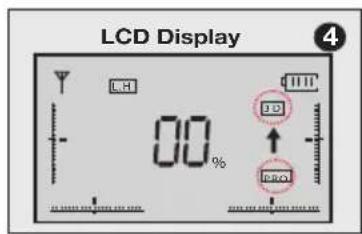

LCD Display 00% 100%

Der Headless-Mode ist ideal für Einsteiger, um das Modell sicher zu fliegen. Im Headless-Mode fliegt der Quadrocopter immer aus Pilotensicht. D.h. egal wie das Modell in der Luft steht, vorne ist immer vom Piloten weg, links und rechts vertauschen sich nicht, wenn das Modell in Richtung des Piloten fliegt.

Der Headless-Mode wird durch Drücken des Steuerhebels aktiviert, ein Piepton signalisiert die Funktion. Solange dieser Piepton ertönt, ist der Headless-Mode aktiv. Ein erneutes Drücken des Steuerhebels deaktiviert den Headless-Mode wieder.

Drücken

Bedienung der Kamera (optional)

Vergewissern Sie sich, dass die SD-Karte in den SD-Karten-Slot der Kamera eingelegt ist (1). Die Foto- bzw. Videoaufzeichnung ist sonst nicht zu starten.

Jeder Druck auf den Taster Foto macht ein Einzelbild, begleitet von einem kurzen Piepton. Drücken Sie Video, Di-Di ertönt, die Videoaufnahme startet, außerdem erscheint das Kamerasymbol während der Aufnahme im Display. Drücken Sie den Videotaster erneut, die Aufnahme wird gestoppt.

Eingeblendet: Videoaufzeichnung aktiv Ausgeblendet: Videoaufzeichnung beendet

Beleuchtung

Drücken Sie den Gashebel, um die Beleuchtung des Rocket 125 3D ein- bzw. auszuschalten. Ist die Beleuchtung eingeschaltet, wird das Glühlampensymbol im Senderdisplay angezeigt.

• Ziehen Sie den linken Gashebel vorsichtig nach hinten, der Quadrocopter sinkt. Versuchen Sie, möglichst „weich“ zu landen um das Modell zu schonen.
• i BEACHTE: geht der Flugakku zur Neige, reagiert der Quadrocopter nicht mehr präzise auf Ihre Steuerbefehle, der Flug wird instabil. Landen Sie in diesem Fall sofort.
• Nach der Landung das Modell und anschließend den Sender ausschalten.

Wartung

Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleiß zu minimieren.

• Entfernen Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten geht dies mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinsel oder eine Zahnbürste benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünnung verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spüliwasser entfernt werden.
• Kontrollieren Sie den festen Sitz aller Schraubverbindungen und ziehen Sie gegebenenfalls nach.
• Überprüfen Sie ebenfalls alle Steckverbindungen, Kabel und Antriebsakkus /-batterien auf Beschädigungen.

WARNUNG: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind t zu entsorgen – Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bedie-

nungsanleitung.

• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.
• ⚠️ WARNING: entnehmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benutzen - Brandgefahr!

Fehlersuche

Fehler Mögliche Ursachen Lösung
Rotor dreht sich nicht	EIN/AUS-Schalter auf ausAntriebsakku fast leerModell nicht an den Sender gebunden	Quadrocopter einschaltenAntriebsakku aufladenNeu binden: zuerst Modell einschalten, anschließend den Sender
Rotor hört plötzlich auf zu drehen, Quadrocopter stürzt ab	Antriebsakku fast leerSenderbatterien leer	Antriebsakku aufladenBatterien wechseln
Der Quadrocopter reagiert nicht auf Steuerbefehle. Verlust der Steuerkontrolle.	Gyro nicht korrekt initialisiertModell nicht an den Sender gebundenGyro nach Crash nicht korrekt initialisiert	Modell muss beim Einschalten auf einer ebenen Fläche stehen.Neu binden: zuerst Modell einschalten, anschließend den SenderGyro neu kalibrieren, siehe Abschnitt Starten und Fliegen, Gyro-Kalibrierung
Der Quadrocopter fliegt unkontrolliert und lässt sich schwer steuern	Gyro nach Crash nicht korrekt initialisiert	Gyro neu kalibrieren, siehe Abschnitt Starten und Fliegen, Gyro-Kalibrierung

Reparaturen, Ersatzteile

Normaler Verschleiß und defekte Teile, die von einem Unfall herrühren, sind von der Gewährleistung ausgeschlossen. Dazu zählen insbesondere:

Bei Automodellen: abgefahrene Reifen, abgenutzte Antriebsteile und Zahnräder, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: beschädigte oder gebrochene Schiffsschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern.

Für den XciteRC Rocket 125 3D sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Online-Ersatzteilliste identifizieren und neu erwerben.

In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile für den XciteRC Rocket 125 3D können Sie entweder im Fachhandel oder online unter http://www.XciteRC.com/

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden.

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in Ihrer Nähe abzugeben. Bitte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde über die zur Verfügung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entfernt werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

oder in unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgegeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.

Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung:

Cd

Hg

Pb

Li-Po

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.com

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

XciteRC Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Göppingen

DE Die XciteRC Modellbau GmbH & Co. KG erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.

Die ausführliche Konformitätserklärung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklärung oder per E-Mail: [e-mail].

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Göppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.com
