Caractéristiques techniques	Drone XciteRC Rocket 260 3D, dimensions compactes, poids léger, technologie de vol 3D.
Utilisation	Idéal pour les pilotes débutants et intermédiaires, conçu pour des vols acrobatiques et des manœuvres 3D.
Maintenance et réparation	Vérification régulière des hélices, mise à jour du firmware, nettoyage des composants électroniques.
Sécurité	Utiliser dans des zones dégagées, respecter les réglementations locales sur le vol des drones, ne pas surcharger le drone.
Informations générales	Comprend un manuel d'utilisation détaillé, garantie constructeur, support technique disponible.

FOIRE AUX QUESTIONS - Rocket 260 3D XciteRC

Comment charger la batterie du XciteRC Rocket 260 3D ?

Pour charger la batterie, connectez le chargeur fourni à une prise électrique, puis branchez le connecteur de la batterie au chargeur. Assurez-vous que le chargeur est bien réglé sur le bon type de batterie avant de commencer la charge.

Que faire si le drone ne décolle pas ?

Vérifiez d'abord que la batterie est complètement chargée. Assurez-vous également que les hélices sont correctement installées et qu'aucun obstacle n'entrave le décollage.

Comment calibrer le XciteRC Rocket 260 3D ?

Pour calibrer le drone, allumez-le et soulevez le joystick de droite vers le haut, puis vers le bas. Ensuite, faites de même avec le joystick de gauche. Cela devrait recalibrer les capteurs du drone.

Que faire si le drone perd la connexion avec la télécommande ?

Si la connexion est perdue, essayez de redémarrer à la fois le drone et la télécommande. Assurez-vous également que la télécommande est suffisamment chargée.

Comment remplacer les hélices du XciteRC Rocket 260 3D ?

Pour remplacer les hélices, dévissez les vis qui maintiennent les hélices en place à l'aide d'un outil approprié. Installez les nouvelles hélices en vous assurant qu'elles sont correctement orientées, puis revissez-les solidement.

Le drone ne s'allume pas, que faire ?

Vérifiez que la batterie est correctement insérée et suffisamment chargée. Si le drone ne s'allume toujours pas, essayez de réinitialiser la batterie ou de vérifier les connexions internes.

Comment mettre à jour le firmware du XciteRC Rocket 260 3D ?

Téléchargez le dernier firmware depuis le site officiel de XciteRC. Connectez le drone à votre ordinateur via USB et suivez les instructions fournies pour installer la mise à jour.

Quelle est la portée maximale du XciteRC Rocket 260 3D ?

La portée maximale du XciteRC Rocket 260 3D est d'environ 300 mètres en conditions idéales, sans obstacles ni interférences.

Est-ce que le XciteRC Rocket 260 3D est résistant à l'eau ?

Le XciteRC Rocket 260 3D n'est pas conçu pour être résistant à l'eau. Évitez de le faire voler sous la pluie ou dans des conditions humides.

Comment nettoyer le drone après un vol ?

Utilisez un chiffon doux et sec pour essuyer le corps du drone. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants.

MODE D'EMPLOI Rocket 260 3D XciteRC

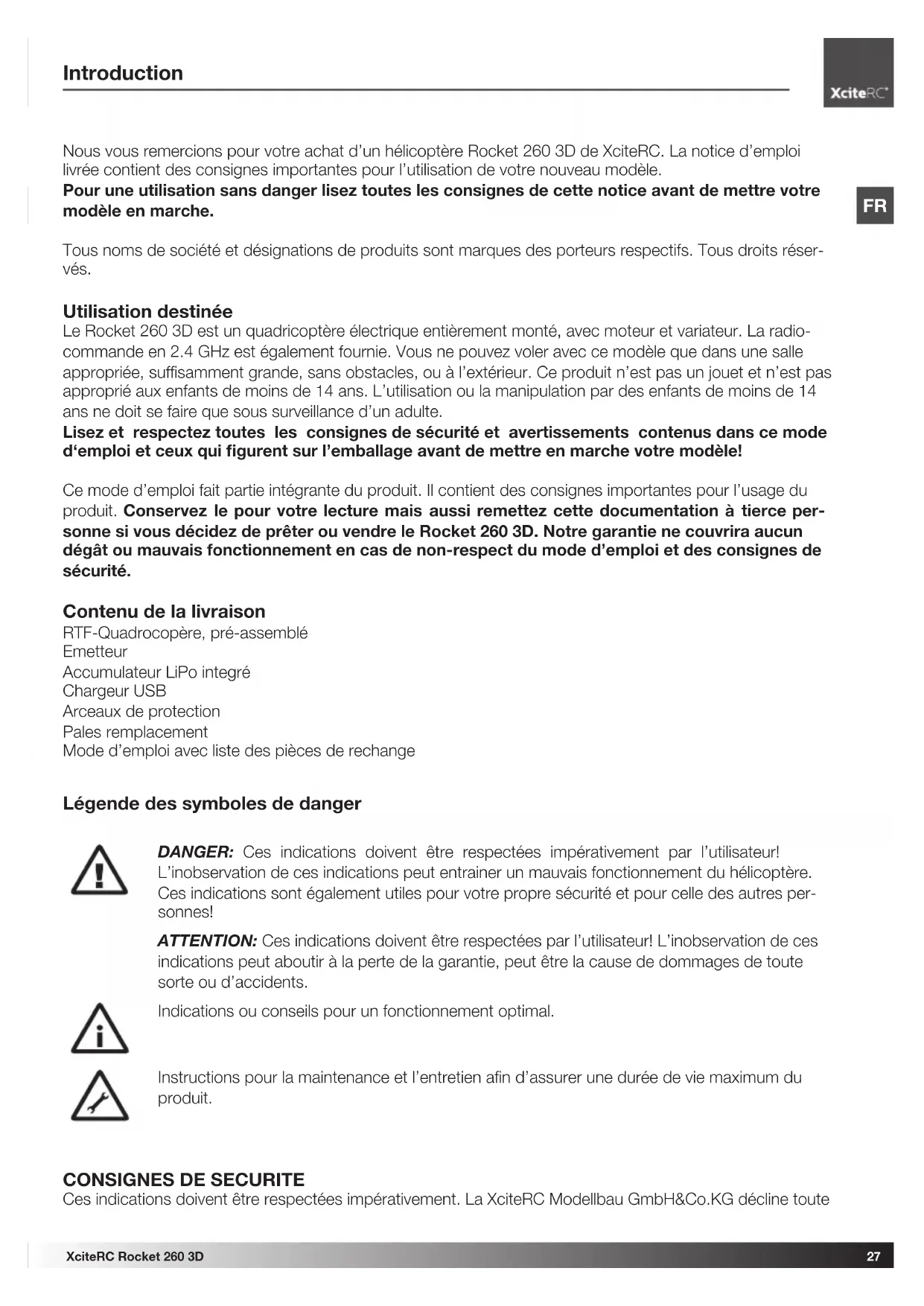

Introduction Nous vous remercions pour votre achat d’un hélicoptère Rocket 260 3D de XciteRC. La notice d’emploi livrée contient des consignes importantes pour l’utilisation de votre nouveau modèle. Pour une utilisation sans danger lisez toutes les consignes de cette notice avant de mettre votre modèle en marche. Tous noms de société et désignations de produits sont marques des porteurs respectifs. Tous droits réser- vés. Utilisation destinée Le Rocket 260 3D est un quadricoptère électrique entièrement monté, avec moteur et variateur. La radio- commande en 2.4 GHz est également fournie. Vous ne pouvez voler avec ce modèle que dans une salle appropriée, suffisamment grande, sans obstacles, ou à l’extérieur. Ce produit n’est pas un jouet et n’est pas approprié aux enfants de moins de 14 ans. L’utilisation ou la manipulation par des enfants de moins de 14 ans ne doit se faire que sous surveillance d’un adulte. Lisez et respectez toutes les consignes de sécurité et avertissements contenus dans ce mode d‘emploi et ceux qui figurent sur l’emballage avant de mettre en marche votre modèle! Ce mode d’emploi fait partie intégrante du produit. Il contient des consignes importantes pour l’usage du produit. Conservez le pour votre lecture mais aussi remettez cette documentation à tierce per- sonne si vous décidez de prêter ou vendre le Rocket 260 3D. Notre garantie ne couvrira aucun dégât ou mauvais fonctionnement en cas de non-respect du mode d’emploi et des consignes de sécurité. Contenu de la livraison RTF-Quadrocopère, pré-assemblé Emetteur Accumulateur LiPo integré Chargeur USB Arceaux de protection Pales remplacement Mode d’emploi avec liste des pièces de rechange Légende des symboles de danger

DANGER: Ces indications doivent être respectées impérativement par l’utilisateur!

L’inobservation de ces indications peut entrainer un mauvais fonctionnement du hélicoptère. Ces indications sont également utiles pour votre propre sécurité et pour celle des autres per- sonnes! ATTENTION: Ces indications doivent être respectées par l’utilisateur! L’inobservation de ces indications peut aboutir à la perte de la garantie, peut être la cause de dommages de toute sorte ou d’accidents. Indications ou conseils pour un fonctionnement optimal. Instructions pour la maintenance et l’entretien afin d’assurer une durée de vie maximum du produit.

CONSIGNES DE SECURITE

Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co.KG décline toute28 XciteRC Rocket 260 3D

Consignes de securité responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non confor- me ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s’applique pas. Utilisez le modèle toujours avec grande attention et responsabilité pour éviter tout dommage aux personnes ou/et autre matériel. Son utilisation doit être couverte par une assurance Responsabilité Civile. Si vous avez déjà une assurance de responsabilité civile, informez- vous soigneusement si votre contrat vous couvre pour l’utilisation de cet appareil.

Attention, ce produit contient des petites pièces mobiles qui peuvent être avalées et qui sont donc dangereuses pour la santé. Ne jamais laisser l’appareil à la portée des enfants de moins de 3 ans.

• Ce produit n’est pas un jouet et n’est pas approprié aux enfants de moins de 14 ans.

• La manipulation d’un modèle radiocommandé demande de la pratique et de l’expérience. Au début, faites voler votre nouveau modèle avec beaucoup de prudence et familiarisez- vous d’abord avec les réactions de la boite de commande.

DANGER: une manipulation contrôlée et sécurisée exige concentration et réactivité. Ne faites pas

voler le modèle si vous êtes fatigué ou si vous êtes sous l’influence de l’alcool ou de médicaments. – Danger d’accident et de blessure !

DANGER: La commande de ce modèle s‘effectue par signaux radioélectriques qui peuvent être

influencés par l’environnement. Eventuellement, vous pourriez perdre le contrôle de votre modèle. Vous ne pouvez volez avec ce modèle que dans une salle appropriée suffisamment grande dépourvue de tout obstacle. Ne faites voler votre modèle que si vous avez une visibilité suffisante permettant un contact visuel direct et en espace libre, à l’écart des voitures, trafic et personnes- Danger d’accident et de blessure !

DANGER: du fait de sa petite taille et de son faible poids, le modèle ne peut être exposé aux

vents violents ou aux courants d’air. Evitez les vols à proximité des fenêtres ouvertes ou des bouches d’aérations (climatisation) – Risque de Crash!

• Ne faites pas voler votre modèle pendant un orage ou à proximité de mâts d’émission ou de lignes haute tension.

• L’utilisation d’appareils radiocommandés n’est pas permise dans tous les lieux publics (rues, chemins, places ou lacs). Renseignez-vous préalablement si leur usage est permis. Ceci est également valable pour les lieux privés, l’autorisation du propriétaire du lieu est indispensable.

DANGER: ne naviguez que sur des plans d’eau dans lesquels il n’y a pas de baigneurs, ni d’animaux

DANGER: Faites attention que vos doigts, vos cheveux et vos vêtements ne rentrent pas dans le

champ des parties rotatives et des hélices. – Danger de blessure !

• Pour la mise en marche, actionnez toujours d’abord l’émetteur puis dans un deuxième temps l’appareil. ATTENTION: L’émetteur doit toujours rester allumé pendant l’utilisation!

• Ne faites jamais voler votre modèle avec des accumulateurs faibles car la portée sera extrêmement diminuée.

• Quand l’accumulateur faiblit, alors le modèle ralentit dans un premier temps, ensuite les manettes de contrôle ne réagissent plus correctement. Il est impératif de stopper l’utilisation pour recharger les accu- mulateurs.

• Respectez soigneusement les consignes et les avertissements contenus dans ce mode d’emploi du Ro- cket 260 3D, ainsi que ceux de tous les accessoires que vous utiliserez en accompagnement de celui-ci (chargeurs, accumulateurs rechargeables etc.).

DANGER: Tenez à l’écart des enfants toutes les parties d’emballages, toutes les petites pièces, les

matériaux chimiques et électriques – Danger d’accident et de blessure !

• Le modèle et l’émetteur ne doivent être ni mouillés ni tenus dans un endroit humide car les pièces électro- niques (récepteur, variateur et servo) et les accumulateurs Lithium ne sont pas étanches. Ne faites jamais voler le modèle par temps de pluie ou de brouillard dense, ne le faites pas rouler sur l’herbe humide et ne29 XciteRC Rocket 260 3D

Consignes de securité le faites pas traverser les flaques ou la neige.

DANGER: Danger d’incendie et d’explosion par intrusion d’humidité dans les accumula-

• Les parties en matière plastique (par exemple les suspensions et les pièces du fuselage) perdent de la flexibilité à basses températures (moins de 10°C) et peuvent se rompre plus facilement.

• Aucune modification ni aucune réadaptation du modèle ne sont permises par motif de sécurité et d’agrément CE. Ceci est valable, en particulier, pour l’émetteur, le récepteur et le variateur, à exception des travaux d’entretien ou de réparation avec des pièces détachées d’origine.

• Les roues dentées dans les servos sont usinées avec grande précision et sont très petites. La marge de tolérance est minime. Ne tournez jamais les servos avec la main - ils pourraient être sérieusement détruits.

• Après l’usage, éteindrez en premier le modèle, puis l’émetteur.

DANGER: Enlevez les accus du modèle et de l‘émetteur. Ne stockez jamais le modèle sans avoir

retiré les accumulateurs. Danger d’incendie !

• Stockez les accumulateurs à part et sur un support incombustible. La mise en route et l’utilisation du modèle se font sous l’entière et totale responsabilité de l’utilisateur. Seule une utilisation responsable et prudente vous protégera d’éventuelles blessures et dégâts matériels. Consignes de sécurité pour l’utilisation des piles ou accumulateurs:

• Les piles et accumulateurs doivent être tenus à l’écart des enfants! Ne laissez jamais les piles et les accumulateurs à portée sans surveillance, ils pourraient être avalés par des enfants ou des animaux domestiques !

• N’utilisez que des piles/accumulateurs homologués pour ce modèle ou des piles/accumulateurs étant de qualité similaire.

DANGER: N’exposez pas les piles/accumulateurs à une source de chaleur. Ne les jetez jamais au

feu. Danger de brûlure et d’explosion!

DANGER: Respectez la polarité des différents éléments en les montant dans l’appareil, ne court-

circuitez pas les branchements. Danger de brûlure et d’explosion!

• Si possible échanger toutes les piles en même temps. Ne jamais mélanger des piles neuves avec de piles déjà usées et ne pas utiliser en même temps des accumulateurs ayant des charges différentes.

DANGER: N’utilisez pas de piles ou accus défectueux. – Danger de brûlure! Danger d’irritation

au contact avec la peau, protégez votre peau avec des gants!

DANGER: n’essayez jamais de recharger des piles non rechargeables. – Danger de brûlure ou

• Pour recharger les accumulateurs, ôtez-les au préalable du modèle.

• Pour recharger les accumulateurs, seule l’utilisation d’un chargeur homologué est autorisée. Le proces- sus de rechargement ne doit se faire que sur une surface non inflammable et sous la surveillance perma- nente d’un adulte. – Danger de brûlure!

• Ne laissez jamais des piles usées dans le modèle. Retirez les piles usées immédiatement.

PRECAUTiON: les accumulateurs NiMH doivent être vérifiés au plus tard tous les trois mois. Les accumulateurs ont la particularité de se décharger automatiquement pendant leur repos. Donc, pour éviter leur déchargement complet qui entrainerait leur destruction, il faut les recharger régulièrement si nécessaire. Utilisez de préférence des accus RTU. Ceux-ci retiennent mieux leur charge.

PRECAUTiON: Vérifiez la capacité de stockage de vos accumulateurs en Lithium. En règle géné- rale, un accumulateur, stocké trop longtemps avec une charge trop forte ou avec une charge trop basse , sera endommagé. La société XciteRC Modelbau GmbH & Co.KG ne peut pas contrôler la manipulation des accus faite par l’utilisateur et de ce fait, ne peut pas être tenue responsable d’une mauvaise opération de chargement ou déchargement.30 XciteRC Rocket 260 3D

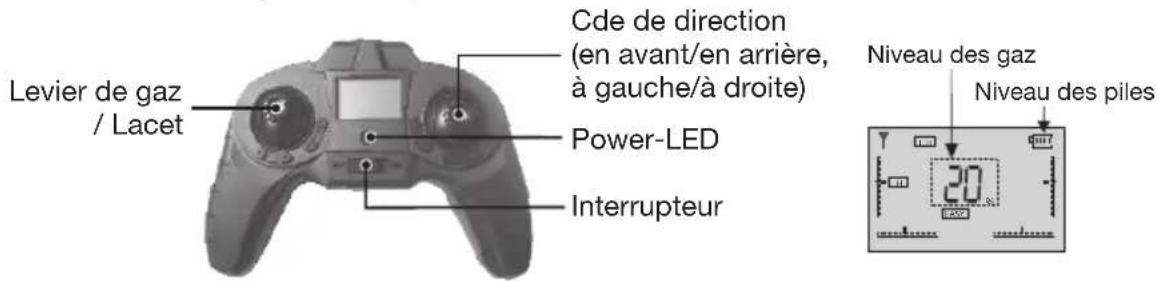

La télécommande · Chargez l‘accu La télécommande Ci-dessous, vous trouvez une vue d‘ensemble des fonctions et des réglages de la télécommande. Vous devez absolument lire attentivement ces instructions avant d’effectuer le premier vol.

• Assurez-vous que l’émetteur est bien coupé – LED POWER éteinte

• Ouvrez maintenant le logement accu, au dos de l’émetteur. Poussez le couvercle vers le bas (1). Mettez les trois piles alcalines ou accus de taille AA dans le logement (2).

DANGER: L’accu est équipé d’un détrompeur. Il s’agit des petites arêtes latérales. Ne les montez

pas en force – Risque d’incendie et d’explosion!

• Fermez le cache des accumulateur et allumez l’émetteur. – Basculer l’interrupteur ON/OFF.

• La LED POWER doit être allumée.

DANGER: accompagné d’une tonalité, ou si elle ne s’allume pas

du tout, il ne faut pas décoller – Risque de Crash! Remplacez immédiatement les piles de l’émetteur.

clignoter, accompagnée d’un bip sonore, posez immédiatement le modèle, le couper et remplacer les piles de l’émetteur - Risque de Crash!

DANGER: La portée maximale de la radiocommande est de 50 mètres. N’évoluez pas au-delà,

vous risqueriez d’en perte le contrôle – Risque de Crash! Télécommande (Emetteur) InterrupteurPower-LEDCde de direction(en avant/en arrière,à gauche/à droite)Levier de gaz/ Lacet

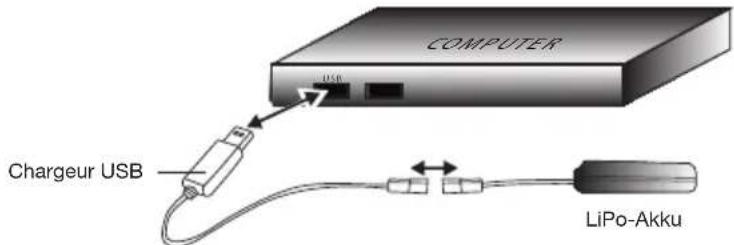

L. H E A SY Niveau des piles Niveau des gaz Chargez l’accu : Avant de manipuler les accus rechargeables, lisez attentivement les consignes de prudence et de sécurité.

DANGER: La charge ne peut se faire qu’avec le chargeur fourni avec le modèle, sur une surface non in-

flammable et sous la surveillance permanente d’une personne adulte – Risques d’incendie et d’explosion! CO M P U T E R U S B Chargeur USB LiPo-Akku

• Branchez la prise USB sur un PC ou sur une alimentation appropriée. La LED rouge de la prise est allu- mée.31 XciteRC Rocket 260 3D

Montage des bande de renfort · Départ et voler

• Branchez l’accu sur le Quadrocopter, les LEDs bleues se mettent à clignoter.

DANGER: L’accu est équipé d’un détrompeur. Il s’agit des petites arêtes latérales. Ne les montez

pas en force – Risque d’incendie et d’explosion!

• La LED rouge s’allume indiquant que la charge est en cours. La durée de la charge est d’env. 120 minu- tes. Lorsque l’accu est chargé, la LED rouge s’éteint.

• Débranchez l’accu et le cordon USB. Le temps de parcours de Rocket 260 3D est d‘environ 6-8 minutes. Montage des arceaux de protection Montez l’arceau de protection du rotor avec les vis jointes:

Départ et voler: A vérifier avant le décollage:

DANGER: Ne naviguer que si les piles de l’émetteur sont encore suffisamment chargées et qui si l’accu

de propulsion est chargé entièrement– Perte de contrôle!

• Vérifiez toutes les pièces du Rocket 260 3D, il ne faut pas qu’elles soient endommagées ou sales. Rem- placez les pièces défectueuses et nettoyez le modèle, la saleté, qui augmente le poids du modèle, entrave les caractéristiques de la navigation.

• Branchez l’accu (1) et placez-le dans le logement accu situé sur le dessous (2). Remontez le couvercle sur le logement accus (3).

DANGER: L’accu est équipé d’un détrompeur. Il s’agit des petites arêtes latérales. Ne les montez

pas en force – Risque d’incendie et d’explosion!

Allumez le Quadrocoptère, en basculant l’interrupteur situé à l’arrière.- LED clignotes rapidement: détection automatique- LED clignotes lentement: prêt pour liaison- LED s‘allumer: liaison complete

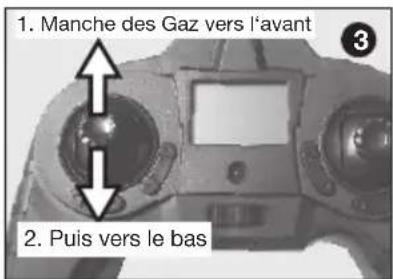

1. Manche des Gaz vers l‘avant

• Posez le Quadrocoptère sur une surface plane, en position de décollage et allumez-le (1). Allumez en- suite l’émetteur (2). Déplacez le manche gauche de commande des gaz complètement vers l’avant32 XciteRC Rocket 260 3D

Fonctions RC · Trimmage puis abaissez-le complètement (3). Cette sécurité de mise en route évite un démarrage inopiné du rotor lorsque vous allumez le Quadrocopter.

• Le modèle est prêt dès que vous entendrez une brève tonalité. La LED POWER de l’émetteur et celle du modèle reste maintenant allumée. REmARqUE: Si le modèle une fois sous tension n’est pas utilisé dans les 30 secondes qui suivent, il se remet automatiquement en mode Binding (assignation), les LEDs se mettent alors à clignoter. Pour pouvoir décoller, il faudra alors pousser le manche de commande des gaz complètement vers l’avant, puis le faire revenir en position arrière.

CALIBRAGE DU GYROSCOPE: Avant le premier vol, il faut calibrer le gyroscope. Pour effectuer cela, déplacez les deux manches de commande vers le bas et sur la gauche (4) et maintenez-les dans cette position jusqu’à ce que toutes les LEDs du modèle clignotent. Cette opération est également né- cessaire si le modèle, par exemple après un crash ne vole plus ou vole très mal.

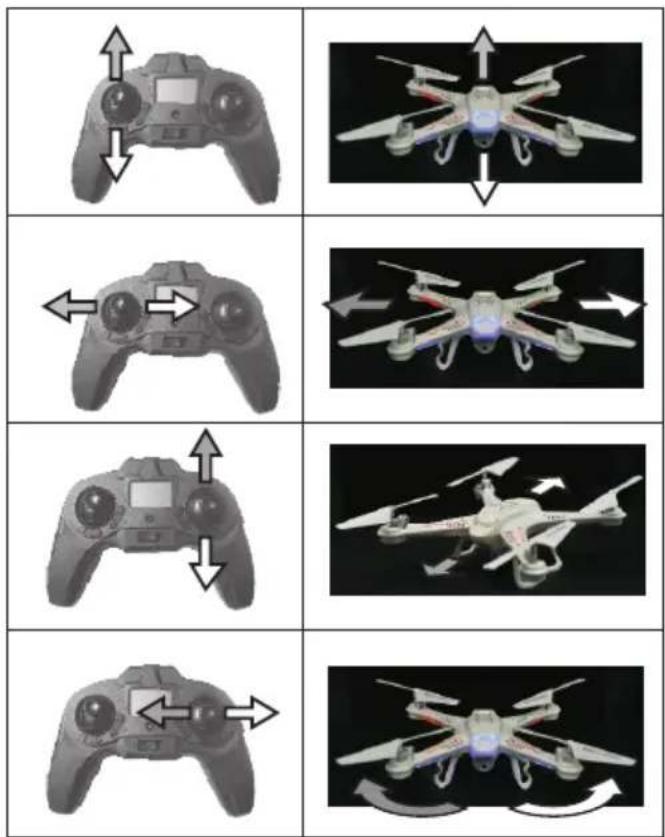

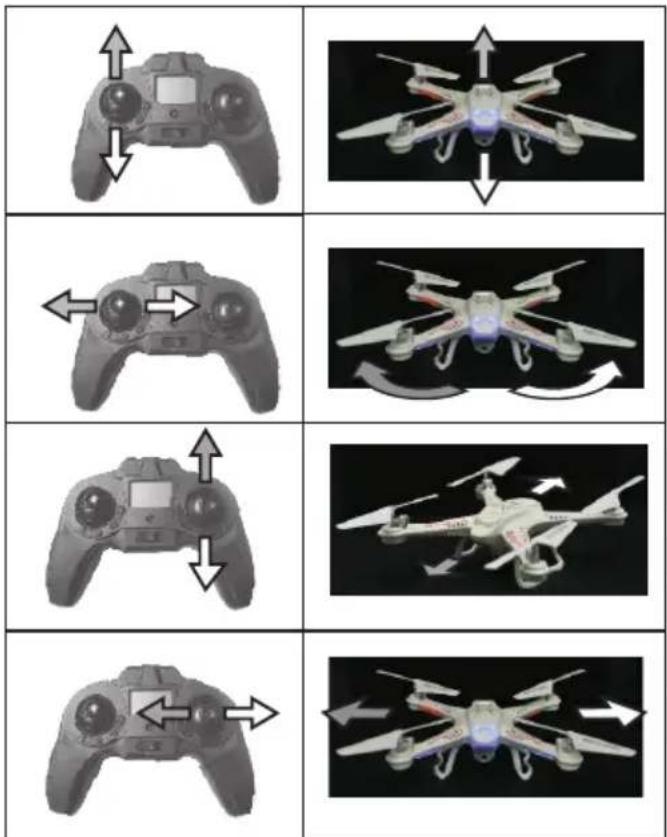

MODE DE PILOTAGE: Pour passer du mode de pilotage 1 au mode 2 (voir graphique des fonctions RC), appuyez sur le trim droit maintenez-le dans cette position (5) et allumez l’émetteur.

• Si l’accu de vol arrive en fin de charge, les LEDs fixées sur les bras se mettent alors à clignoter. Le temps de vol sera alors limité à env. 1 minute, recherchez sans tarder un endroit pour atterrir en toute sécurité. Rechargez l’accu de propulsion. Fonctions RC Mode 1 (réglage par défaut) Mode 233 XciteRC Rocket 260 3D

Speed et tonneaux 360° · Utilisation de caméra Trimmage

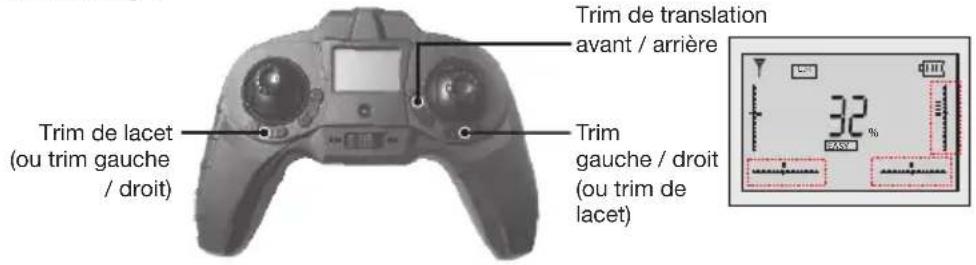

L . HE A S Y Trim de lacet (ou trim gauche / droit) Trim de translation avant / arrière Trim gauche / droit (ou trim de lacet) Speed et flips 360° Speed: Si durant le vol, vous appuyez sur la touche AUX1 située sur la gauche de l‘émetteur, le Quadrocop- tère volera et réagira plus vite. L’affichage à l’écran passe alors de EASY à PRO (2). Appuyez une nouvelle fois sur la touche AUX1 pour revenir au mode EASY.

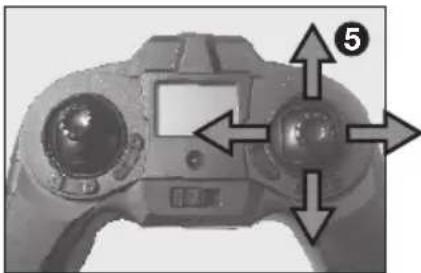

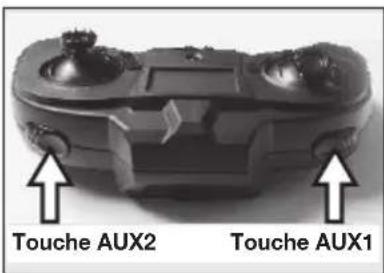

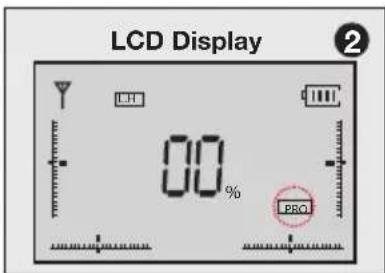

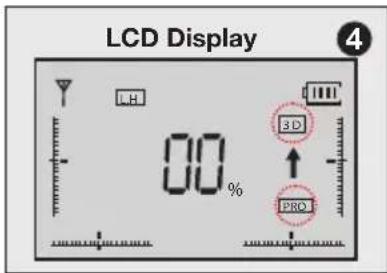

L . HP R O LCD Display Touche AUX1 Touche AUX2 AUX1 Flips 360° Dès que vous avez assimilé les manoeuvres précédentes, vous pouvez vous attaquez aux Flips et aux tonneaux. Restez au moins à 1,5 m du sol et lancez le mode PRO (voir ci-dessus). Appuyez ensuite sur la touche AUX2 de droite. Une tonalité et l’affichage 3Dim (4) vous indiquent que le modèle est prêt. Si vous mettez maintenant le manche de commande en butée, le modèle, en fonction de la direction dans laquelle vous avez déplacé le manche, ira vers l’avant ou se déplacera latéralement autour de son propre axe. Pour effectuer plusieurs Flips d’affilée, maintenez le manche en butée. REmARqUE: Pour de meilleures performances en vol 3D, nous vous conseillons de retirer l’arceau de protection du rotor.

AUX2 LCD Display Mode Headless Le mode Headless est le mode idéal pour les débutants, pour un pilotage en toute sécurité. En mode Head- less, le pilotage se fait toujours comme si le pilote se trouvait à l’arrière du modèle. C’est-à-dire que, quelque soit la position du modèle en l’air, le pilote se retrouve toujours derrière le modèle, ce qui évite les inversions gauche/droite si le modèle se trouve face au pilote. Le mode Headless s’active en appuyant sur le manche de commande, un bip sonore confirme cette fonc- tion. Tant que le bip retentit, le mode Headless est activé. Une nouvelle impulsion sur le manche permet de désactiver cette fonction.34 XciteRC Rocket 260 3D

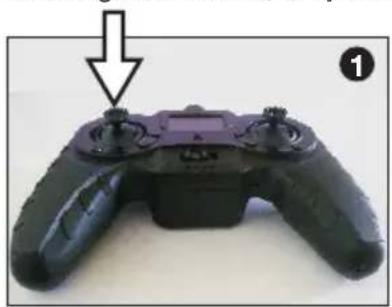

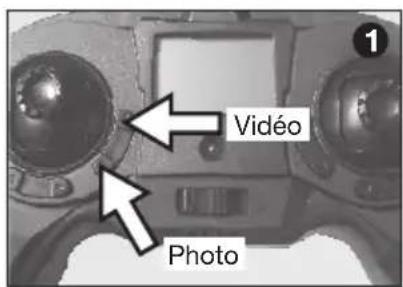

Eclairage · Atterissage · Entretien Pressez Utilisation de l’appareil photo ou caméra (en option) Assurez-vous que la carte SD est bien dans l’appareil, sinon, vous ne pourrez pas prendre des photos ou lancer l’enregistrement vidéo. Chaque impulsion sur la touche déclenche une photo, accompagnée d’une brève tonalité. Si vous appuyez sur Vidéo, vous entendrez Di-Di et l’enregistrement vidéo se lance, de plus, le symbole de la caméra s’affichera à l’écran. Le fait d’appuyer une nouvelle fois sur la touche Vidéo, stoppe l’enregistrement.

L . HE A S YVidéoPhotoAfficher: enregistrement en vidéo activéCacher: enregistrement en vidéo inactiveLCD Display Eclairage Appuyez sur le manche de commande pour allumer ou pour couper l’éclairage du Rocket 260 3D. Si l’éclairage est allumé, le symbole d’une lampe s’affiche à l’écran.

• Ramenez avec la plus grande prudence le manche gauche de commande des gaz vers l’arrière, le Qua- drocopter perd de l’altitude. Essayez de vous poser en douceur pour ménager le modèle.

A NOTER: si l’accu de vol arrive en fin de charge, les réactions de le Quadrocopter aux ordres de commande deviennent moins précises, et le vol devient instable. Dans ce cas, atterrissez immédiatement.

• Une fois posé, coupez la réception et ensuite l’émetteur.

DANGER: le moteur du Rocket 260 3D devient très chaud pendant son utilisation. Laissez le refroidir

au moins 20 mn avant un nouveau vol afin de ne pas l’endommager. Danger de brûlure!35 XciteRC Rocket 260 3D

Problèmes pouvant sorvenir · Réparations Entretien Pour profiter pleinement de votre modèle, il est nécessaire d’effectuer régulièrement quelques travaux d’entretien afin que celui-ci reste en parfaite état de marche et ne s’use qu’avec modération.

• L’ Rocket 260 3D est étanche, il se peut néanmoins que quelques gouttes d’eau s’infiltrent dans le ba- teau. C’est pourquoi, après chaque séance, vérifiez si de l’eau s’est accumulée au fond de la coque, si c’est le cas, asséchez avec un chiffon.

• Après chaque utilisation débarrassez le de toute saleté ou poussière, le plus simple est d’utiliser un pin- ceau doux ou avec un peu d’air comprimé. Si la salissure est trop importante, vous pouvez aussi utiliser un pinceau plus dur ou une brosse à dents.

• Ne jamais utiliser de nettoyant chimique, par exemple du diluant, pour nettoyer les pièces de carrosserie car ces produits risquent d’attaquer la matière plastique et endommager votre appareil. En principe, il suffit de prendre un chiffon doux et un peu d’eau avec du produit vaisselle.

• Vérifiez tous les vis et revissez si nécessaire.

• Vérifiez qu’aucun interrupteur, aucun câble, aucun accu ou pile ne soient endommagés.

DANGER: ne jamais utiliser d’accus ou piles défectueuses. Et vous en débarrassez immédiate-

ment. – Danger de brûlure! Respecter les recommandations pour les piles usagées.

• Vérifiez que toutes les pièces du modèle adhérent bien, que rien n’est brisé ou ne présentent quelcon- ques altérations, en particulier sur les roues dentées. Sinon réparez- les.

DANGER: retirer les piles ou accus du modèle et de l’émetteur quand l’appareil est à l’arrêt.- Dan-

ger de brûlure! Problèmes pouvant survenir Dysfonctionnements Causes possibles Solutions Rotor ne tourne pas Interrupteur OFF Accu de propulsion presque vide Le modèle n’est pa assigné à l’émetteur Interrupteur ON Recharger la batterie de propulsion Lancer une nouvelle procédure Binding: allumer d’abord le modèle et ensuite l’émetteur Le rotor s‘arrête soudainement et le Quadrocopter tombe Accu de propulsion presque vide Piles de l’émetteur vides Recharger la batterie de propulsion Changer les piles Le Quadrocopter ne réagit pas aux commandes de l‘émetteur. Le gyroscope n’a pas été initialisé correctement Le modèle n’est pa assigné à l’émetteur Le gyroscope n’a pas été initialisé correctement après un crash Lorsqu’on allume le modèle, il doit reposer sur une surface plane et horizontale. Lancer une nouvelle procédure Binding: allumer d’abord le modèle et ensuite l’émetteur Re-calibrer le gyroscope, voir paragraphe Décoller et Voler, Calibrage du Gyroscope Le Quadrocoptère devient incontrôlable et ne se pilote que difficilement Le gyroscope n’a pas été initialisé correctement après un crash Re-calibrer le gyroscope, voir paragraphe Décoller et Voler, Calibrage du Gyroscope Réperations, Pièces détachées Les traces d’une usure normale et les pièces endommagées suite à un accident ne sont pas couverts par la garantie. La responsabilité du constructeur est entièrement exclue. L’exclusion de la garantie s’applique en général comme suit :36 XciteRC Rocket 260 3D

Consignes pour la protection de l‘environnement Pour les modèles de voitures: les pneus usés, les pieces d’entraînement et roues dentées usées, ou des suspensions tordues ou cassées, le chassis ou la carrosserie Pour les modèles de bateaux: hélices cassées, superstructures détachées Pour les modèles d‘avions: tous les dégats causés par un transport non approprié ou un crash. Si vous découvrez un défaut de fabrication ou une pièce détériorée au moment de l’ouverture de l’emballage – avant la première mise en route – retournez le modèle sans attendre à votre concessionnaire ou directe- ment chez nous afin que nous procédions à un échange. Toutes les pièces du Rocket 260 3D peuvent être disponibles comme pièces détachées. En cas de pièces défectueuses, vous pouvez l‘identifier avec la liste des pièces détachées à la fin des inst- ructions et la commander. En cas de problème ou de questions consultez votre concessionnaire. XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161

Email: [e-mail] Vous trouverez les pièces détachées du Rocket 260 3D chez votre concessionnaire ou online sur http:// www.XciteRC.com/ CONSIGNES POUR LA PROTECTION DE L‘ENVIRONNEMENT Le symbole de la poubelle barrée sur l’emballage signifie que celui-ci ne peut pas jamais être jeté à la poubelle. Cette mesure contribue à éviter tous les dangers sur l‘environnement et sur les per- sonnes pouvant résulter d’une élimination sauvage des appareils électriques et électroniques. Cela favorise les efforts de recyclage. Le dépôt de tous les appareils électriques ou électroniques dans les points de récupération autorisés près de chez vous est gratuit. Renseignez-vous auprès de votre commune ou mairie où se trouve le centre de tri le plus proche de chez vous. Nous reprenons également tous nos appareils électriques ou électroniques gratuitement après usage si vous nous les renvoyez. Nous les remettrons à un centre de tri ou de recyclage. Les piles ou les accus doivent être retirés de chaque appareil et doivent être remis au centre de tri approprié à ce type de déchets. Informations relatives à la loi de recyclage des piles Nous commercialisons des piles et des accus et sommes dans ce cas dans l’obligation selon la législation en vigueur (BattG) d’informer le consommateur comme suit : Il est formellement interdit de jeter les piles et les accus dans la poubelle domestique, la loi oblige les con- sommateurs de les remettre à un dépôt homologué après usage. Les piles usagées contiennent des métaux/ produits dangereux qui peuvent entrainer des effets nocifs pour la santé et pour l’environnement en cas de mauvais stockage ou élimination. Les piles contiennent aussi des matières premières comme du fer, du cuivre, du zinc, du manganèse ou du nickel qui peuvent être recyclés. Vous pouvez nous renvoyer les piles et les accumulateurs par poste suffisamment affranchie à l’adresse ci-dessous : XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen Ou vous pouvez les remettre gratuitement au point de collecte le plus proche de chez vous (par exemple, dans la distribution ou dans les containers de récupération de piles de votre commune). La remise chez les commercants est limitée aux quantités domestiques et aux marques et type de piles vendues dans ce commerce.37 XciteRC Rocket 260 3D Consignes pour la protection de l‘environnement Sur les piles contenants des produits dangereux figurent le symbole d’une poubelle barrée et le symbole des métaux dangereux. Le symbole de la poubelle barrée signifie que les piles et les accumulateurs ne doivent pas être jetés dans la poubelle classique. Ci-dessous les symboles que vous reconnaitrez
