MODE D'EMPLOI UO 5010 MIELE

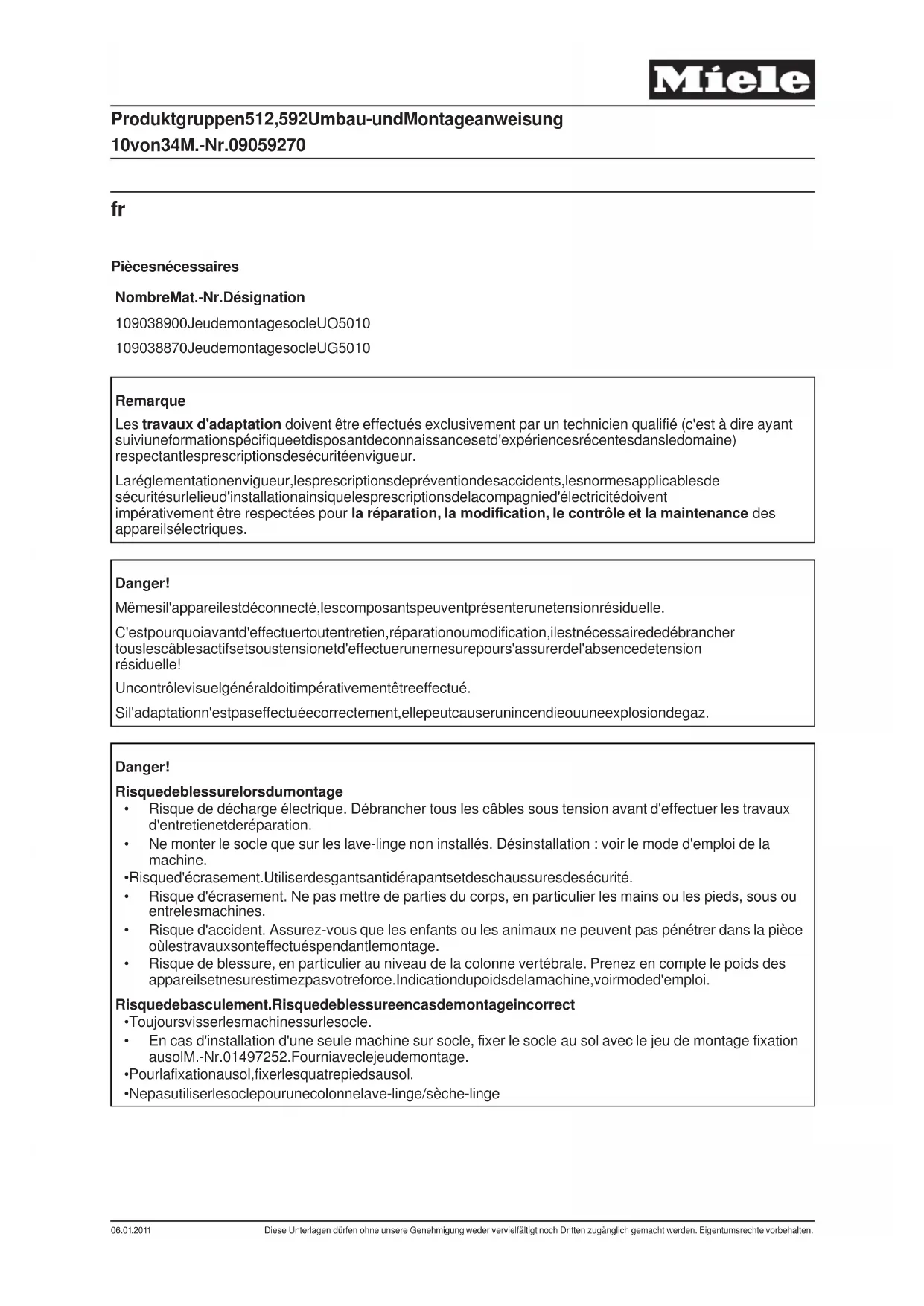

Nombre Mat.-Nr. Désignation 1 09038900 Jeu de montage socle UO 5010 1 09038870 Jeu de montage socle UG 5010 Remarque Les travaux d'adaptation doivent être effectués exclusivement par un technicien qualifié (c'est à dire ayant suivi une formation spécifique et disposant de connaissances et d'expériences récentes dans le domaine) respectant les prescriptions de sécurité en vigueur. La réglementation en vigueur, les prescriptions de prévention des accidents, les normes applicables de sécurité sur le lieu d'installation ainsi que les prescriptions de la compagnie d'électricité doivent impérativement être respectées pour la réparation, la modification, le contrôle et la maintenance des appareils électriques. Danger ! Même si l'appareil est déconnecté, les composants peuvent présenter une tension résiduelle. C'est pourquoi avant d'effectuer tout entretien, réparation ou modification, il est nécessaire de débrancher tous les câbles actifs et sous tension et d'effectuer une mesure pour s'assurer de l'absence de tension résiduelle ! Un contrôle visuel général doit impérativement être effectué. Si l'adaptation n'est pas effectuée correctement, elle peut causer un incendie ou une explosion de gaz. Danger ! Risque de blessure lors du montage

• Risque de décharge électrique. Débrancher tous les câbles sous tension avant d'effectuer les travaux d'entretien et de réparation.

• Ne monter le socle que sur les lave-linge non installés. Désinstallation : voir le mode d'emploi de la machine.

• Risque d'écrasement. Utiliser des gants antidérapants et des chaussures de sécurité.

• Risque d'écrasement. Ne pas mettre de parties du corps, en particulier les mains ou les pieds, sous ou entre les machines.

• Risque d'accident. Assurez-vous que les enfants ou les animaux ne peuvent pas pénétrer dans la pièce où les travaux sont effectués pendant le montage.

• Risque de blessure, en particulier au niveau de la colonne vertébrale. Prenez en compte le poids des appareils et ne surestimez pas votre force. Indication du poids de la machine, voir mode d'emploi. Risque de basculement. Risque de blessure en cas de montage incorrect

• Toujours visser les machines sur le socle.

• En cas d'installation d'une seule machine sur socle, fixer le socle au sol avec le jeu de montage fixation au sol M.-Nr. 01497252. Fourni avec le jeu de montage.

• Pour la fixation au sol, fixer les quatre pieds au sol.

• Ne pas utiliser le socle pour une colonne lave-linge/sèche-linge Produktgruppen 512, 592 Umbau- und Montageanweisung 10 von 34 M.-Nr. 09059270 06.01.2011 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Remarque N'utiliser le socle qu'avec les appareils Miele suivants :

• PW 5105 Remarque Outils nécessaires :

• Niveau pour l'installation d'aplomb du socle

• Clé à fourche ouverture de 10 mm pour écrou M6

• Visseuse Torx 20 Remarque Le jeu de montage socle UO 5010 M.-Nr. 09038900 ou le jeu de montage socle UG 5010 M.-Nr. 09038870 se compose de :

• 1 socle UO 5010 du jeu de montage socle UO 5010 M.-Nr. 09038900

• 1 socle UG 5010, 1 x façade, 2 x parois latérales, 12 x vis à tête ronde M4 x 12,4 du jeu de montage socle UG 5010 M.-Nr. 09038870

• 1 accessoire fixation avec boîte : 4 x pattes de fixation / 8 x rondelles galvanisées B6,4 / 4 x vis à six pans M6 x 20 / 4 x écrous à six pans M 6 / 4 x chevilles S12 / 4 x rondelles 8,4 / 4 vis à bois à six pans 8 x 65 / 20 x cales / 8 x rondelles 38 mm Ø

• Documents relatifs aux produits avec la présente notice de montage et la carte de mise en service. La présente notice d'adaptation et de montage "Notice de montage de socle UO 5010 / UG 5010". Liste des croquis : – Croquis 1, vue hauteur de socle – Croquis 2, cotes de distance entre les perçages de fixation au sol – Croquis 3, cotes des perçages de fixation au sol – Croquis 4, montage de la fixation au sol – Croquis 5, socle UO 5010 – Croquis 6, montage des pattes de fixation – Croquis 7, socle UG 5010

Abréviation Explication UM Socle Miele A-A Niveau de coupe B Fixation au sol C Détail Tableau 1: Légende abréviations – Fermer le robinet de gaz le cas échéant. – Débrancher l'appareil du secteur et du réseau de gaz et protéger contre une remise en marche accidentelle. – Marquer les emplacements de perçage en se conformant à croquis 2.

Remarque Distance latérale avec la machine de 10 mm minimum. Produktgruppen 512, 592 Umbau- und Montageanweisung 11 von 34 M.-Nr. 09059270 06.01.2011 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.– Effectuer 4 perçages de 12 mm de Ø et de 65 mm de profondeur dans le sol, voir croquis 3 – Insérer 4 chevilles S12 au ras du sol dans les perçages, voir croquis 4, pos. 1 – Disposer le socle d'aplomb verticalement et horizontalement (croquis 4, pos. 2) à l'aide des cales et du niveau à bulle. – Visser le socle avec les vis à bois à six pans 8 x 65 (croquis 4, pos. 3), les rondelles 8,4 (croquis 4, pos. 4) et les rondelles 38 mm Ø (croquis 4, pos. 5) sur le sol et serrer. – Poser la machine sur le socle.

Danger ! Risque de blessure, en particulier au niveau de la colonne vertébrale. Prenez en compte le poids des appareils et ne surestimez pas votre force. Indication du poids de la machine, voir mode d'emploi. Risque d'écrasement. Ne pas mettre de parties du corps, en particulier les mains ou les pieds, sous ou entre les machines. – Poser les 4 pattes de fixation (croquis 6, pos. 1) sur les pieds de machine. – Insérer les 4 vis M6 (croquis 6, pos. 2) avec rondelles galvanisées B6,4 (croquis 6, pos. 3) par le haut dans les perçages. – Visser les 4 pattes de fixation par le bas avec les rondelles 38 mm Ø (croquis 6, pos. 4), rondelles galvanisées B6,4 (croquis 6, pos. 3) et écrous six pans M6 (croquis 6, pos. 5).

Danger ! Risque de basculement et de chute ! La fixation de socle au sol et la fixation de la machine au socle sont obligatoires ! Remarque Raccordement eaux usées dans le sol ou le mur voir "Schéma d'installation PW 5105" Remarque Le matériel de fixation pour parquet flottant doit être fourni par l'exploitant. Socle UG 5010 – Visser les 2 parois latérales avec les vis à tête ronde M4 x 12,4 (Torx 20), voir croquis 7. – Visser la façade avec les vis à tête ronde M4 x 12,4 (Torx 20), voir croquis 7. – Effectuer un contrôle de sécurité. – Relier la machine au secteur. – Effectuer un test fonctionnel soit avec les programmes SAV, soit avec un programme de lavage. Vérifier l'étanchéité du raccord de vidange de la machine jusqu'au raccordement des eaux usées dans le sol ou le mur.
