BRUGSANVISNING UO 5010 MIELE

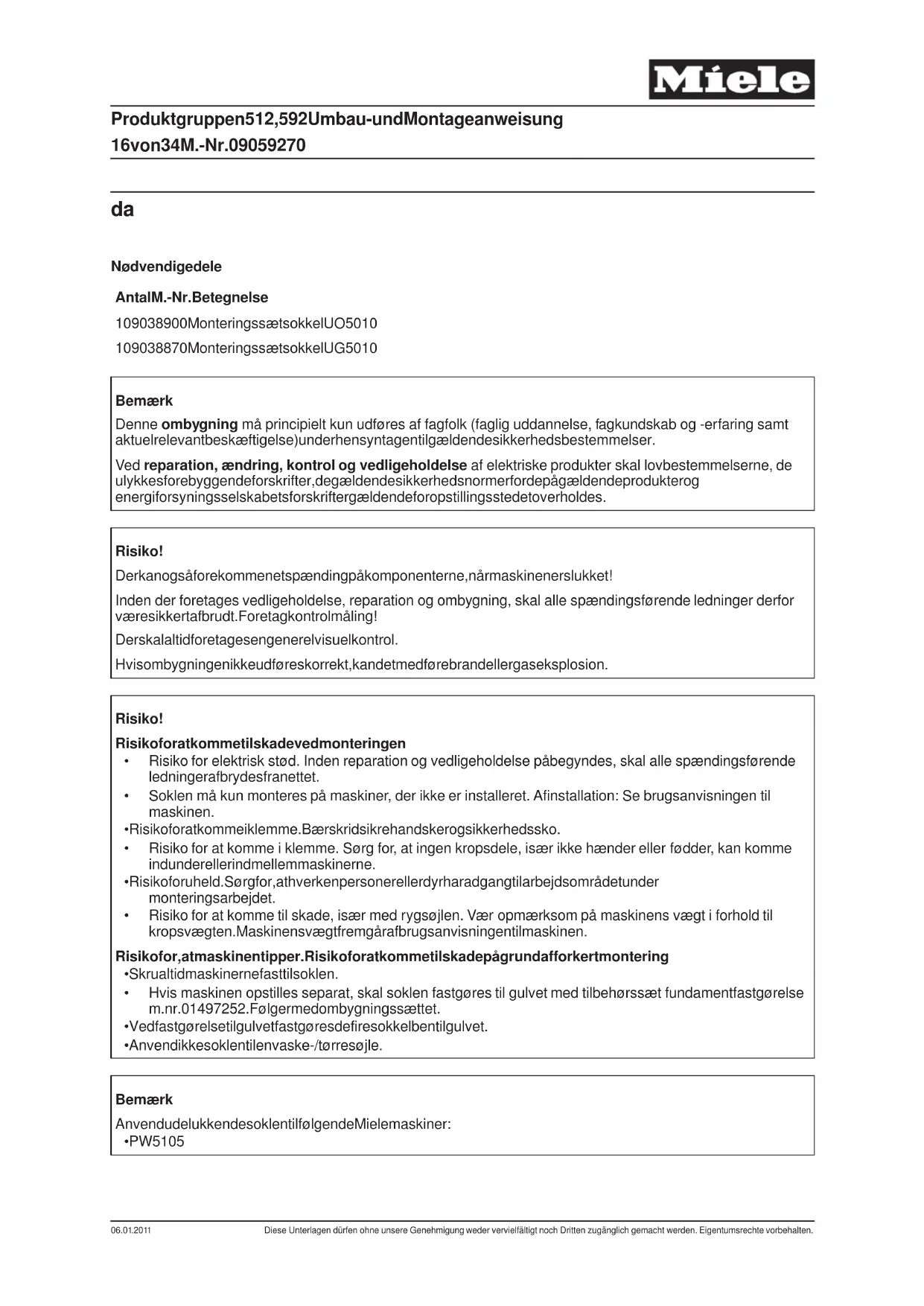

Antal M.-Nr. Betegnelse 1 09038900 Monteringssæt sokkel UO 5010 1 09038870 Monteringssæt sokkel UG 5010 Bemærk Denne ombygning må principielt kun udføres af fagfolk (faglig uddannelse, fagkundskab og -erfaring samt aktuel relevant beskæftigelse) under hensyntagen til gældende sikkerhedsbestemmelser. Ved reparation, ændring, kontrol og vedligeholdelse af elektriske produkter skal lovbestemmelserne, de ulykkesforebyggende forskrifter, de gældende sikkerhedsnormer for de pågældende produkter og energiforsyningsselskabets forskrifter gældende for opstillingsstedet overholdes. Risiko! Der kan også forekomme netspænding på komponenterne, når maskinen er slukket! Inden der foretages vedligeholdelse, reparation og ombygning, skal alle spændingsførende ledninger der for være sikkert afbrudt. Foretag kontrolmåling! Der skal altid foretages en generel visuel kontrol. Hvis ombygningen ikke udføres korrekt, kan det medføre brand eller gaseksplosion. Risiko! Risiko for at komme til skade ved monteringen

• Risiko for elektrisk stød. Inden reparation og vedligeholdelse påbegyndes, skal alle spændingsførende ledninger afbrydes fra nettet.

• Soklen må kun monteres på maskiner, der ikke er installeret. Afinstallation: Se brugsanvisningen til maskinen.

• Risiko for at komme i klemme. Bær skridsikre handsker og sikkerhedssko.

• Risiko for at komme i klemme. Sørg for, at ingen kropsdele, især ikke hænder eller fødder, kan komme ind under eller ind mellem maskinerne.

• Risiko for uheld. Sørg for, at hverken personer eller dyr har adgang til arbejdsområdet under monteringsarbejdet.

• Risiko for at komme til skade, især med rygsøjlen. Vær opmærksom på maskinens vægt i forhold til kropsvægten. Maskinens vægt fremgår af brugsanvisningen til maskinen. Risiko for, at maskinen tipper. Risiko for at komme til skade på grund af forkert montering

• Skru altid maskinerne fast til soklen.

• Hvis maskinen opstilles separat, skal soklen fastgøres til gulvet med tilbehørssæt fundamentfastgørelse m.nr. 01497252. Følger med ombygningssættet.

• Ved fastgørelse til gulvet fastgøres de fire sokkelben til gulvet.

• Anvend ikke soklen til en vaske-/tørresøjle. Bemærk Anvend udelukkende soklen til følgende Miele maskiner:

• PW 5105 Produktgruppen 512, 592 Umbau- und Montageanweisung 16 von 34 M.-Nr. 09059270 06.01.2011 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Bemærk Nødvendigt værktøj:

• Vaterpas til lodret og vandret justering af soklen.

• Skruenøgle 10 mm til møtrik M6

• Skruetrækker torx 20 Bemærk Monteringssæt sokkel UO 5010 m.nr. 09038900 og monteringssæt sokkel UG 5010 m.nr. 09038870 består af:

• 1 sokkel UO 5010 ved monteringssæt sokkel UO 5010 m.nr. 09038900

• 1 sokkel UG 5010, 1 x front, 2 x sidevæg, 12 x skruer M4 x 12,4 ved monteringssæt sokkel UG 5010 M.-Nr. 09038870

• 1 tilbehør fundamentfastgørelse med æske: 4 x spændlaske / 8 x forzinket skive B6,4 / 4 x sekskantskrue M6 x 20 / 4 x sekskantmøtrik M6 / 4 x rawlplug S12 / 4 x skive 8,4 / 4 x sekskant-træskrue 8 x 65 / 20 x underlagsplade / 8 x skive 38 mm Ø

• 1 tilbehør følgeskrivelse med denne monteringsanvisning og ibrugtagningskort. Denne ombygnings- og monteringsanvisning hedder "Monteringsanvisning sokkel UO 5010 / UG 5010". Liste over illustrationer: – Ill. 1, oversigt sokkelhøjde – Ill. 2, afstandsmål huller til gulvfastgørelse – Ill. 3, hulstørrelser gulvfastgørelse – Ill. 4, montering gulvfastgørelse – Ill. 5, sokkel UO 5010 – Ill. 6, montering spændlaske – Ill. 7, sokkel UG 5010

Forkortelse Forklaring UM Miele, sokkel A-A Udsnit B Gulvfastgørelse C Detaljeret visning skema 1: Signaturforklaring forkortelser – Luk om nødvendigt for gastilførslen. – Afbryd maskinen fra elnettet og i givet fald fra gasnettet, og sørg for at maskinen ikke kan koble til utilsigtet. – Marker borehullerne iht. tegningen, se ill. 2.

Bemærk Vægafstand i siden til maskinen skal være min. 10 mm. Produktgruppen 512, 592 Umbau- und Montageanweisung 17 von 34 M.-Nr. 09059270 06.01.2011 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.– Lav 4 huller med 12 mm Ø ca. 65 mm dybde i gulvet, se ill. 3. – Skub 4 rawlplugs ind i hullerne, se ill. 4, Pos.1. – Juster soklen lodret og vandret med underlagsplader (ill. 4, Pos. 2) – Skru soklen fast til gulvet med 4 sekskant-træskruer 8 x 65 (ill. 4, Pos. 3), skiver 8,4 (ill. 4, Pos. 4) og skiver 38 mm Ø (ill. 4, Pos. 5). – Stil maskinen på soklen.

Risiko! Risiko for at komme til skade, især med rygsøjlen. Vær opmærksom på maskinens vægt i forhold til kropsvægten. Maskinens vægt fremgår af brugsanvisningen til maskinen. Risiko for at komme i klemme. Sørg for, at ingen kropsdele, især ikke hænder eller fødder, kan komme ind under eller ind mellem maskinen. – Skub 4 spændlasker (ill. 6, Pos. 1) over maskinbenene. – Sæt de 4 sekskantskruer M6 (ill. 6, Pos. 2) med forzinkede skiver B6,4 (ill. 6, Pos. 3) gennem hullerne ovenfra. – Skru 4 spændlasker i nedefra med skiver 38 mm Ø ill. 6, Pos. 4), forzinkede skiver B6,4 ill. 6, Pos. 3) og sekskantmøtrikker M6 ill. 6, Pos. 5).

Risiko! Fare for, at maskinen kan tippe og falde ned! Det er absolut nødvendigt at fastgøre soklen til gulvet og maskinen på soklen. Bemærk Se installationsplan PW 5105 ang. afløbsvandstilslutning i gulvet eller i væggen. Bemærk Fastgørelsesmateriale til svømmende gulv skal tilvejebringes på opstillingsstedet. Sokkel UG 5010 – Skru de 2 sidevægge fast med linsehovedet skruer M4 x 12,4 (torx 20), se ill. 7. – Skru fronten fast med linsehovedet skruer M4 x 12,4 (torx 20), se ill. 7. – Foretag elektrisk sikkerhedskontrol. – Forbind maskinen til elnettet. – Foretag en funktionstest enten med serviceprogrammer eller ved at afvikle et vaskeprogram. Kontroller, om tilslutningen fra maskinens vandafløbsstuds til afløbet i gulvet eller væggen er tæt.
