Type de produit	Télécommande RF 3 canaux
Marque	Gewiss
Modèle	GW20966
Série	Chorus RF
Nombre de canaux	3
Fréquence radio	868 MHz
Alimentation	Piles (2 x 1,5 V)
Température de fonctionnement	-5 °C à +40 °C
Indicateur LED	Verte, clignotante pour transmission et batterie faible
Fonctions principales	Allumage/Extinction (bistable), impulsion (monostable), temporisation, commande moteur (montée/descente/arrêt)
Type de montage	Fixation murale (support fourni)
Compatibilité	Actionneurs CHORUS RF : modules 3 A, 16 A, commande moteur
Configuration	Appairage par apprentissage sur l'actionneur
Signalisation batterie faible	LED clignote 5 fois après appui sur une touche
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installer dans un environnement sec et sans poussière. Respecter les normes électriques nationales.
Pièces détachées	Piles de rechange (non fournies)
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.
Informations générales	Notice d'utilisation disponible au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - GW20966 Gewiss

Comment associer la télécommande GW20966 avec un actionneur ?

Pour associer un canal, mettez l'actionneur en mode apprentissage (consultez sa notice), puis appuyez brièvement sur la touche gauche ou droite du canal souhaité sur la télécommande. La LED verte clignote pour confirmer l'association.

Que faire si la LED ne s'allume pas lorsque j'appuie sur une touche ?

Vérifiez d'abord que les piles sont présentes et correctement insérées (respectez la polarité). Si le problème persiste, remplacez les piles par des neuves.

Comment remplacer les piles de la télécommande GW20966 ?

Ouvrez le compartiment à piles situé à l'arrière de la télécommande (généralement en faisant glisser le couvercle). Retirez les piles usagées et insérez deux piles neuves de type AAA (1,5 V) en respectant les polarités indiquées. Refermez le compartiment.

Quelle est la portée radio de la télécommande ?

La portée dépend de l'environnement (obstacles, interférences). En champ libre, elle peut atteindre 30 mètres. Dans une maison, la portée est généralement de 10 à 20 mètres à travers les cloisons.

La télécommande fonctionne-t-elle avec tous les actionneurs Gewiss ?

Elle est conçue pour la série CHORUS RF : modules de sortie 3 A, 16 A et modules de commande moteur. Consultez la compatibilité détaillée dans la notice.

Pourquoi la LED clignote-t-elle cinq fois après un appui ?

C'est le signal de batterie faible. Remplacez les piles dès que possible. La commande est encore émise, mais l'autonomie est limitée.

Peut-on utiliser la télécommande pour commander un volet roulant ?

Oui, si l'actionneur associé est un module de commande moteur CHORUS RF. La touche droite commande la montée, la gauche la descente. Un appui sur une touche pendant le mouvement arrête le volet.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux sec pour essuyer la surface. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants qui pourraient endommager le boîtier.

La télécommande est-elle étanche ?

Non, elle n'est pas prévue pour une utilisation en extérieur ou en milieu humide. Installez-la dans un endroit sec et à l'abri de la poussière.

Où trouver la notice complète de la télécommande GW20966 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou la consulter en ligne.

MODE D'EMPLOI GW20966 Gewiss

Attention! La sécurité de cet apparéil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les dire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la déténération d'eau n'est nécessaire.

Ils doivent être installés en conformité avec les exigences relatives aux apparciels à usages domestiques et analogues prévues par les normes et régles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est pré à fournir des explications complètes et des données techniques sur demande.

Le télécommande RF à 3 canaux permet de commander les actionneurs de la série CHORUS RF tels que :

• modules de sortie 3A,
• modules de sortie 16A.
• modules pour la commande moteur.

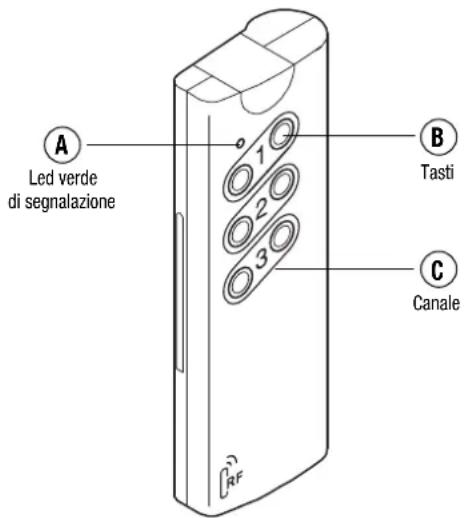

Le télécommande est doté d'un led verte (A) de signalisation et d'une couple de touches (B) pour chaque canal (C). Chaque canal peut être associé à un actionneur différent. En appuyant sur les touches, il est possible de réaliser les fonctions de commande, comme déscrit ci-après.

Configuration

Pour réaliser l'association avec un module de sortie il suffit d'appuyer sur une touche du canal que I'on désire jumeler, après avoir mis le module de sortie en apprenticessage de configuration.

Fonctionnement

Les fonctions de commande réalisables à partir du télécommande sont déterminées par la sélection du mode de fonctionnement qu'on a opéré sur l'actionneur associé :

• en accoupling avec un module de sortie 3A ou 16A configuré en fonctionnement BISTABLE, par exemple pour la commande normale des lumières, on obtient l'allumage de la lumière (ON) en appuyant la touche droite, et l'extinction (OFF) en appuyant sur la touche gauche du canal associé au module;
• en accoupling avec un module de sortie 3A ou 16A configuré en fonctionnement MONOSTABLE, par exemple pour la commande d'une sonnette, on peut utiliser indifféremment la touche droite ou gauche du canal : en appuyant sur la touche on active la charge, en la relachant on la désactive ;
• en accoupling avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISE, par exemple pour la gestion des lumières dans les escaliers, on peut utiliser indifféremment la touche droite ou gauche du canal : quand on appuie sur la touche les lumières s'allument (ON). L'extinction des lumières (OFF) se fait automatiquement à l'échéance de la temporisation programmée sur l'actionneur ;
• en accouplement avec un module de sortie pour la commande moteur, par exemple pour commander les volets roulants, on obtient la remontée du volet roulant en appuyant sur la touche droite, et son abaisissement en appuyant sur la touche gauche du canal. On obtient l'arrêt en appuyant sur n'importe celle touche du canal quand le volet est en mouvement.

Signalisations

Transmission d'une commande

Quand on appuie sur n'importe qu'elle touche, le clignotement de la led verte de signalisation indique que la transmission de la commande s'est faite.

Batteries épisiées

Quand on appuie sur n'importe qu'elle touche, la led verte de signalisation clignotant cinq fois indique que les batteries sont en phase d'épuisement. La transmission de la commande est de toute façon garantie. Dans ce cas il est nécessaire de proceser à remplaner les batteries le plus tout possible.

Si on a appuyé sur une touche sans obtenir aucune indication lumineuse, vérifier que les batteries sont prsentes et qu'elles sont insérées correctement, et eventuellesment les replacer.

Installation

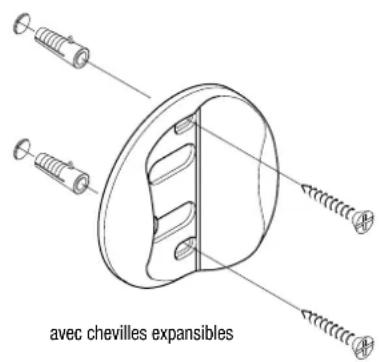

Montage support pour fixation à la paroi

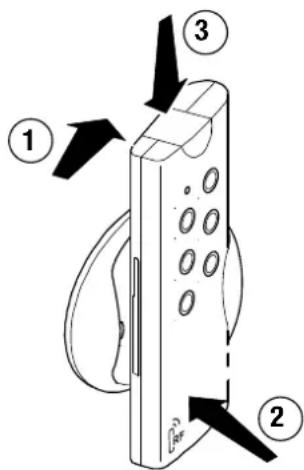

Fixation à la paroi

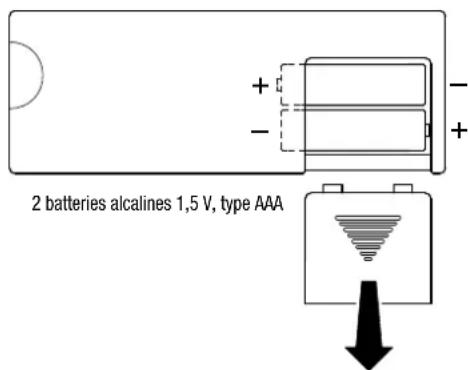

Remplacement des batteries

Ne pas jeter les batteries déchargees dans la nature

Données techniques

• Température de fonctionnement -5^ + 40^
• Fréquence radio 868 MHz
• Portée radio
• Alimentation
• Dimensions max. (B x L x H)
