MODE D'EMPLOI GW14823 Gewiss

Attention! La sécurité de l'appareil n'est garantie que si I'on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les dire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des millieux non poussieurs et où il n'est pas nécessaire d'voir une protection spéciale contre la pénétration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute elucidation ou information technique.

Le module de sortie pour commande moteur permet de réaliser, grâce à deux sorties à relais, les commandes radio provenant de :

• télécommandes.
• tableaux de commande,
• modules pour les entres conventionnelles.

Led verte de signalisation activation ON4

ORANGE ON4

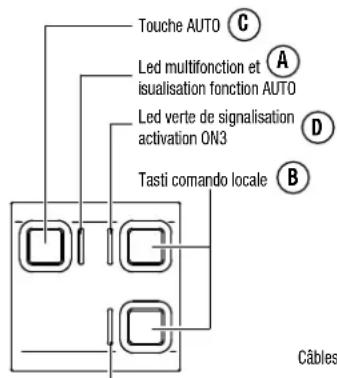

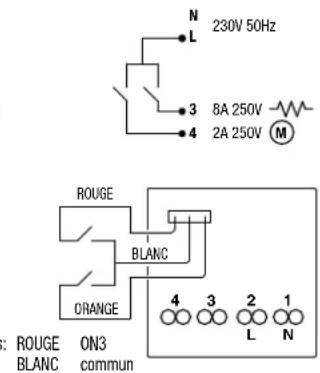

Le module de commande moteur est muni d'une led (A) multifonctions tricolore (jaune/rouge/ verte) pour indiquer les modes opérationnels, et d'une paire de poussos frontaux (B) pour commander localement les reliais de sortie. Un poussor (C) permet d'activer la fonction AUTO ; cette activation est signalée par l'allumage d'une led verte (D). La fonction AUTO active la gestion du module de la part des dispositifs de commande automatiques (capteurs, timers, etc.) qui sont connectés à des modules pour entrées conventionnelles (configurés en mode ÉTAT). Grace à l'entrée filaire il est possible de connecter les contacts sans potentiel de 2 poussos traditionnels N.O. ou bien d'un poussor double avec interverrouillage. Les modules sont alimentés à 230 V. Les contacts de sortie du module sont sous tension. Un selectingeur rotatif permet de désoir le mode de configuration et la valeur de temporisation de fonctionnement du dispositif.

À l'alimentation du module de commande moteur, les sorties aux bornes 3 et 4 ne sont pas alimentées. ÀpRES une interruption de l'alimentation, la fonction AUTO se remet dans l'etat d'activation qui precedait l'interruption.

Configuration

Apprentissage configuration

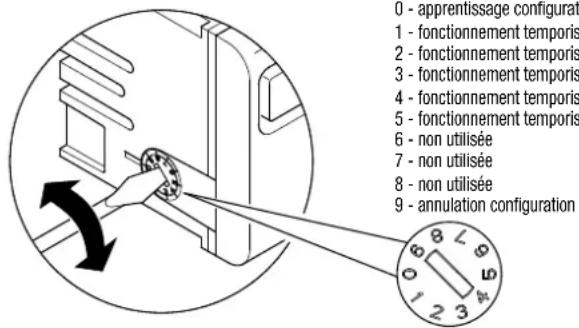

Pour associer un module de commande moteur à un ou plusieurs dispositifs de commande, il suffit de tourner le selecteur dans la position 0 : la led multifonctions devient rouge fixe. Il est alors nécessaire d'agir sur le dispositif que l'on désire accoupler, en observant les descriptions données sur la feuille d'instructions relative, de façon à creer le message de commande désire : la led multifonctions s'était pendant environ 5 secondes, puis elle se rallume (rouge) en attendant un autre accouplement eventuel. Il est possible d'associer à chaque module jusqu'à un maximum de 16 canaux de commande. Au cas où l'on atteint le nombre maximum d'associations possibles, la led clignote et devient rouge ; dans ce cas il n'est pas possible d'effectuer d'autres associations.

Pour annuler tous les accouplements effectuels, tourner le sélecteur dans la position 9: la led multifonctions devient clignotante jaune, pour indiquer que l'opération est en cours. La led jaune fixe indique que l'annulation a été réalisée.

Fonctionnement

Le module commande les deux reliais de sortie en fonction de la commande radio reçue. En général, à la réception d'une commande « en haut / en avant » (ON3) le contact de sortie à la borne 3 du module se ferme, et à la réception d'une commande « en bas / en arrêt » (ON4) le contact de sortie à la borne 4 se ferme. Une commande d'arrêt (OFF) provoque l'ouverture des deux contacts de sortie (bornes 3 et 4). Àpres la fermeture d'un

contact est prévu un temps limite maximal au-delà duquel le module exécute une commande d'arrêt. La valeur de la temporisation est déterminée par le selecteur rotatif.

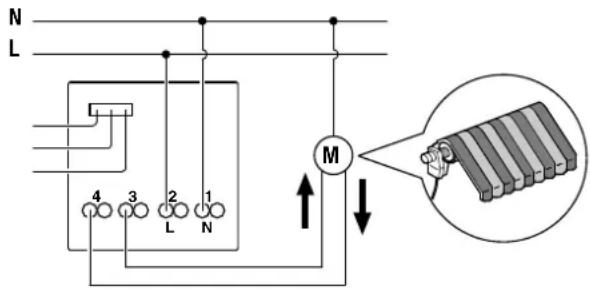

Le module est utilisé typiquement pour commander le moteur d'un store pare-soleil ou d'un volet roulant :

• en accouplement avec un tableau de commande RF, par exemple, on obtient la remontée du store en agissant sur la partie supérieure de la touche du canal associé au module, et son abaisissement en appuyant sur la partie inférieure. On obtient l'arrêt en agissant indifféremment sur la partie supérieure ou inférieure de la touche quand le volet roulant est en mouvement.

De façon absolument analogue, on obtient le même fonctionnement en accouplant le module à un canal d'une télécommande ou à un module pour entrées conventionnelles, en mode entrées accouplées, relié à un pouvoir double interbloqué.

Autres modes de fonctionnement prévus :

• en accouplement avec un module pour entrées conventionnelles, configuré en mode état, connecté à un capteur crépusculaire, la montée et la descente du volet roulant se réalisent en fonction de l'intervention du capteur. Ce mode de fonctionnement automatique doit être activé explicément, en agissant sur le pouvoir AUTO du module. Quand la fonctionnalité est activée la led verte est allumée;
• en accouplement avec un module pour entrées conventionnelles, configuré en mode ON ou OFF, on obtient respectivement la commande « en haut / en avant » ou « en bas / en arrêt » en correspondence avec la fermeture du contact. La commande d'arrêt se réalisée quand le tempsprogrammé sur le module terminé.

Signalisations

LED MULTIFONCTIONS

Apprentissage configuration

Dispositif en attente d'apprender une commande : la led devient rouge fixe.

Nombre max d'accouplements atteint : la led devient rouge clignotante.

Annullation configuration

Annullation combinaisons en cours : la led devient jaune clignotante.

Annullation executée : la led devient jaune fixe.

Fonctionnement normal

Charge alimentée (au moins un contact de sortie fermé) : la led devient verte fixe.

LED AUTO

Fonctionnement automatique activé : led allumée.

Installation

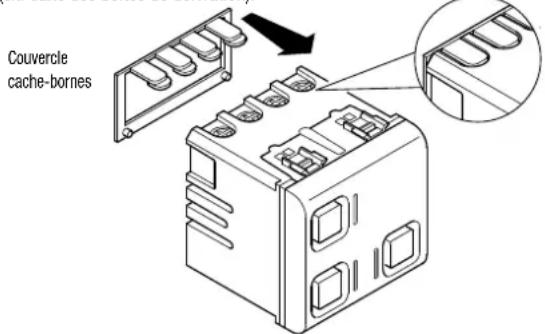

Les modules de sortie sont installés à encastrement, en utilisant les supports de la série System qui sont prévus à cet effet. Si on utilise le couvercle cache-bornes il est possible deMSNirle degrde de protection aussi pour des installations differentes de I'encastrement (ex.dans des boites de derivation).

Données techniques

- Température de fonctionnement -5° +40°C
- Fréquence radio 868 MHz
- Portée radio 100 m à champ libre
- Alimentation 230V - 50Hz
- Dimensions	2 modules System
- Contact de sortie	8A(AC1) / 2A(AC15) 250V ac
