SVG 20 A1 - USB hub SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	USB Hub avec 4 ports USB 3.0
Compatibilité	Compatible avec Windows, macOS et Linux
Alimentation	Alimentation par USB, pas besoin de source externe
Vitesse de transfert	Jusqu'à 5 Gbps
Dimensions	Compact et léger, facile à transporter
Utilisation	Idéal pour connecter plusieurs périphériques USB simultanément
Maintenance	Pas d'entretien particulier requis, nettoyer avec un chiffon doux
Sécurité	Protection contre les surcharges et les courts-circuits
Informations Générales	Produit certifié CE, garantie de 3 ans

FOIRE AUX QUESTIONS - SVG 20 A1 SILVERCREST

Le hub USB SILVERCREST SVG 20 A1 ne s'allume pas. Que faire ?

Vérifiez que le hub est correctement connecté à une source d'alimentation. Assurez-vous que le câble USB est en bon état et bien branché.

Les périphériques connectés ne sont pas reconnus par l'ordinateur.

Essayez de débrancher et de rebrancher le hub. Testez également les périphériques sur un autre port USB de l'ordinateur pour vérifier qu'ils fonctionnent correctement.

Le transfert de données est très lent.

Assurez-vous que vous utilisez un port USB 3.0 sur votre ordinateur pour bénéficier de vitesses de transfert plus élevées. Évitez de brancher plusieurs périphériques gourmands en bande passante simultanément.

Le hub ne fonctionne pas avec certains appareils.

Vérifiez la compatibilité des appareils avec le hub. Certains appareils nécessitent une alimentation supplémentaire ou ne sont pas compatibles avec les hubs USB.

Y a-t-il une limite au nombre de périphériques que je peux connecter ?

Le hub SILVERCREST SVG 20 A1 peut gérer plusieurs périphériques, mais la performance peut diminuer si trop d'appareils sont connectés en même temps, surtout s'ils sont gourmands en énergie.

Comment réinitialiser le hub USB ?

Débranchez le hub de la source d'alimentation et des ports USB de l'ordinateur. Attendez quelques minutes, puis reconnectez-le.

Le hub est chaud au toucher. Est-ce normal ?

Il est normal que le hub chauffe légèrement lors de son utilisation, mais s'il devient très chaud, débranchez-le et vérifiez s'il y a un problème d'alimentation ou de surcharge.

Puis-je utiliser le hub avec des appareils sous différents systèmes d'exploitation ?

Oui, le hub SILVERCREST SVG 20 A1 est généralement compatible avec divers systèmes d'exploitation, mais il est conseillé de vérifier la documentation pour des instructions spécifiques.

MODE D'EMPLOI SVG 20 A1 SILVERCREST

Clé d'aquisition vidéo USB

pour numériser les enregistre- ments vidéo et audio

Manuel d'utilisation et informations sur les services

USB video grabber

Consignes de sécurité 16

Sécurité d'utilisation 16

Utilisation conforme à sa destination 17

Enfants 17

Compatibilité électromagnétique.... 17

Sauvegarde de données....18

Nettoyage....18

Conformité.... 18

Mise au rebut des vieux appareils 18

Introduction....19

Qu'est-il autorisé de reproduire ?...... 19

Configuration requise....19

Caractéristiques du Video Grabber.... 19

Contenu du coffret....20

Mise en service 21

Installation du logiciel 21

Vue d'ensemble des connexions 22

Connexion au PC 23

Annexe 25

En cas d'erreurs 25

Données techniques 25

Consignes de garantie 26

V 1.11

Consignes de sécurité

Avant d'utiliser l'appareil pour la première fois, merci de lire attentivement les consignes ci-après et d'observer tous les avertissements, même si vous êtes familier avec la manipulation des appareils électriques. Conservez soigneusement cette notice pour pouvoir la consulter à l'avenir. Si vous vendez ou prêtez l'appareil, joignez-y impérativement cette notice.

Sécurité d'utilisation

• Respectez les instructions d'utilisation de votre ordinateur.
• Gardez l'appareil éloigné de l'humidité et évitez les chocs, la poussière et la chaleur ainsi que les rayons directs du soleil afin de prévenir tout dysfonctionnement.
• N'ouvrez jamais le boîtier de l'appareil. Sinon, la garantie ne s'applique plus et vous risquez de détruire l'appareil.
• Ne laissez jamais des enfants jouer avec les appareils électriques sans surveillance. Les enfants ne sont pas toujours en mesure de percevoir correctement les dangers possibles. Les petites pièces représentent un danger mortel si elles sont ingérées. Tenez les matériaux d'emballage éloignés des enfants car ils risquent de s'étouffer !
• Après un transport, attendez que l'appareil ait atteint la température ambiante avant de le mettre en service. En cas de forts écarts de température ou d'humidité, la condensation peut entraîner la formation d'humidité qui peut provoquer un court-circuit électrique.
• Saisissez toujours les câbles par le connecteur et ne tirez pas sur le câble lui-même. Ne posez pas d'objets lourds sur les câbles et veillez à ne pas les plier, en particulier au niveau du connecteur et des prises. Ne faites jamais de noeud sur un câble, et ne l'attachez pas à d'autres câbles. Tous les câbles doivent être disposés de façon à ce que personne ne puisse trébucher dessus ni ne soit gêné.

Utilisation conforme à sa destination

Le SilverCrest USB 2.0 Video Grabber SVG 2.0 A1 convertit des informations analogiques, p. ex. d'une caméra, en informations numériques qui peuvent ensuite être enregistrées sur un ordinateur pour y être traitées. L'appareil peut fonctionner uniquement sur un port USB 2.0. La norme USB 1.1 n'est pas prise en charge. Ne pas raccorder l'appareil à un port USB 1.1.

Il s'agit d'un appareil de technique d'informations. Il ne peut être utilisé qu'à des fins personnelles et pas à des fins industrielles ni commerciales. Le présent produit n'est pas prévu pour une utilisation dans le cadre d'applications médicales, de sauvetage ou de maintien en vie. En outre, l'appareil ne doit pas être utilisé hors de locaux fermés ou dans des régions à climat tropical. Les câbles de raccordement et les appareils externes pouvant être utilisés avec cet appareil doivent présenter la même conformité électromagnétique et la même qualité de blindage que le présent appareil et correspondre à son niveau de sécurité. Cet appareil répond à toutes les normes et à tous les standards applicables dans le cadre de la conformité CE. Le respect de ces normes n'est plus garanti si une modification est apportée à l'appareil sans l'accord du fabricant. Utilisez exclusivement les accessoires mentionnés par le fabricant. Si vous utilisez cet appareil hors de la République Fédérale d'Allemagne, vous devez vous conformer aux réglementations et lois du pays où vous l'utilisez. Lors du branchement, veillez à ne pas tirer trop sur les câbles et à ne pas soumettre les connecteurs à une trop forte sollicitation.

Enfants

Les appareils électriques ne doivent pas être mis entre les mains des enfants. Ne laissez jamais des enfants utiliser des appareils électriques sans surveillance. Les enfants ne sont pas toujours en mesure de percevoir correctement les dangers possibles. Tenez les matériaux d'emballage éloignés des enfants car ils risquent de s'étouffer !

Compatibilité électromagnétique

Lors du branchement de l'appareil, les directives de compatibilité électromagnétique (CEM) doivent être respectées. Prévoyez une distance d'au moins un mètre avec les sources de perturbation magnétique et à hautes fréquences (p. ex. les téléviseurs, les enceintes, les téléphones sans fil etc.) afin d'éviter tout dysfonctionnement et perte de données.

Sauvegarde de données

A noter : effectuez des copies de sauvegarde sur des supports d'enregistrement externes après chaque actualisation de vos données. Vous ne disposez d'aucun droit de recours en cas de pertes de données et de conséquences qui en découlent.

Nettoyage

Attention ! Les appareils ne contiennent aucune pièce sujette à la maintenance ou au nettoyage. N'ouvrez jamais le boîtier de l'appareil afin d'éviter tout danger. Veillez à ne pas salir les composants. N'utilisez aucun solvant ou détergent agressif ou sous forme gazeuse. S'il est sale, nettoyez l'appareil avec un chiffon humide.

Conformité

Cet appareil répond entièrement aux exigences fondamentales et autres réglementations applicables de la directive CEM 2004/108/EC.

Vous trouverez également la déclaration de conformité à la fin de ce manuel.

Mise au rebut des vieux appareils

Le symbole d'une poubelle barrée apposé sur un produit signifie qu'il est soumis à la directive européenne 2002/96/EC. Tous les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères et apportés aux lieux prévus par les autorités publiques à cet effet.

En procédant à la mise au rebut conforme du vieil appareil, vous contribuez à éviter l'impact sur l'environnement et sur la santé des personnes. Pour plus d'informations sur la mise au rebut des vieux appareils, contactez votre mairie, les autorités d'élimination des déchets ou le magasin où vous avez acheté ce produit.

Introduction

Qu'est-il autorisé de reproduire ?

A noter : cet appareil est équipé de dispositifs ne permettant pas l'enregistrement des contenus protégés à la copie. Il est interdit de dévier l'utilisation de cet appareil pour contourner une protection à la copie. Si vous ne possédez pas les droits d'auteur ou l'autorisation du détenteur du copyright, la reproduction non autorisée peut représenter une infraction au droit national ou international et entraîner des sanctions graves.

Ce produit est équipé d'une technologie de protection à la copie protégé par des brevets américains et par d'autres droits de propriété intellectuelle de Macrovision Corporation. Il est interdit d'en faire des copies et de le démonter.

Configuration requise

Ordinateur Ordinateur compatible PC-AT avec carte son

Processeur Pentium 4 ou supérieur à 1.2 GHz ou plus

Système d'exploitation Windows ^ XP/Vista ^TM ou supérieur

Mémoire de travail 512 Mo minimum

Connexions Port USB 2.0

Caractéristiques du Video Grabber

• High Speed USB 2.0 pour une qualité d'enregistrement optimale
• Conversion directe au format MPEG 1/2/4 par le biais de Power Director, idéal pour le traitement numérique postérieur
• Jusqu'à 25 images par seconde pour une résolution jusqu'à 720 x 576 (PAL)
• Entrée composite, entrée analogique S-Video
• Prise en charge de SnapShot (photo instantanée), réglage de la luminosité, du contraste, des couleurs, de la saturation et de la netteté par logiciel
• Enregistrement audio possible en stéréo

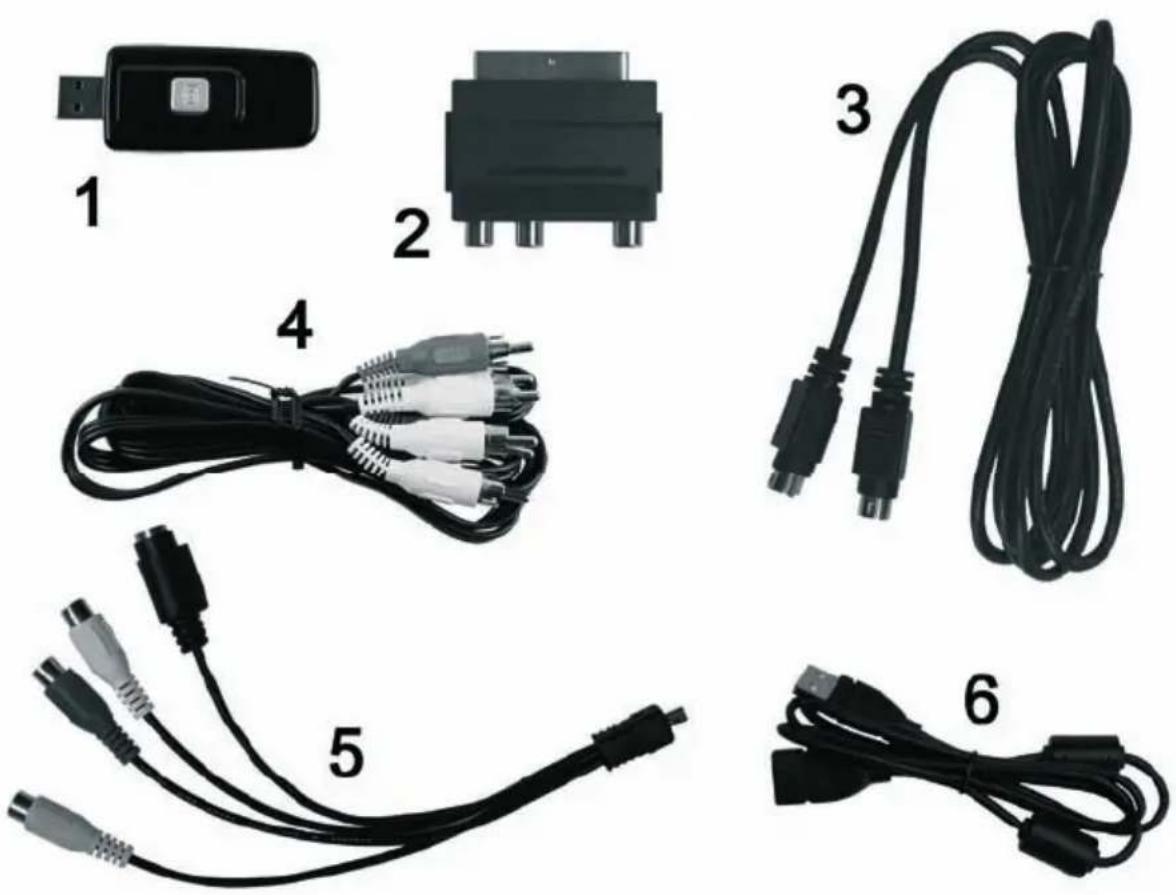

Contenu du coffret

1 SilverCrest USB 2.0 Video Grabber
2 Adaptateur péritel
3 Câble S-Video
4 Câbles audio/vidéo
5 Adaptateur audio/vidéo
6 Câble de connexion USB (rallonge)
7 Logiciel d'installation et d'utilisation (non représentée)
8 Notice d'utilisation avec carte de garantie (non représenté)

Mise en service

Installation du logiciel

Avant de raccorder l'appareil, vous devez d'abord installer le logiciel requis (pilotes et applications).

Lors de l'installation de programmes et de pilotes, il peut arriver que des fichiers importants soient écrasés ou modifiés. Pour pouvoir accéder aux fichiers originaux en cas de problèmes éventuels après l'installation, il est fortement recommandé d'effectuer une sauvegarde du contenu de votre disque dur avant d'installer les programmes.

Si votre système d'exploitation a été paramétré pour accepter l'installation de logiciels et de pilotes uniquement signés (autorisés par Microsoft), une boîte de dialogue correspondante s'affiche. Cela ne signifie pas que les pilotes sont défectueux, mais qu'ils ne possèdent pas la signature Microsoft. Vous pouvez ignorer cette indication. Pour installer les pilotes, cliquez sur "Suivant".

• Insérez le CD-ROM fourni, le menu d'installation démarre automatiquement.
• Installez le logiciel (Power Director) et les pilotes (Device Driver) selon les instructions à l'écran.
• Après l'installation, redémarrez votre ordinateur pour terminer la procédure.

Si l'assistant d'installation ne démarre pas automatiquement une fois le CD inséré, c'est que la fonction Autorun du lecteur de CD a été désactivée. Procédez alors comme suit:

• Cliquez sur le bouton "Démarrer" pour ouvrir le menu de démarrage.
• Cliquez sur l'entrée "Exécuter".
• Saisissez la lettre de votre lecteur de CD-ROM, suivie de deux points ":" (p. ex. D:autorun).

- Validez la saisie en cliquant sur le bouton de commande "OK".

Le CD-ROM contient un descriptif du logiciel.

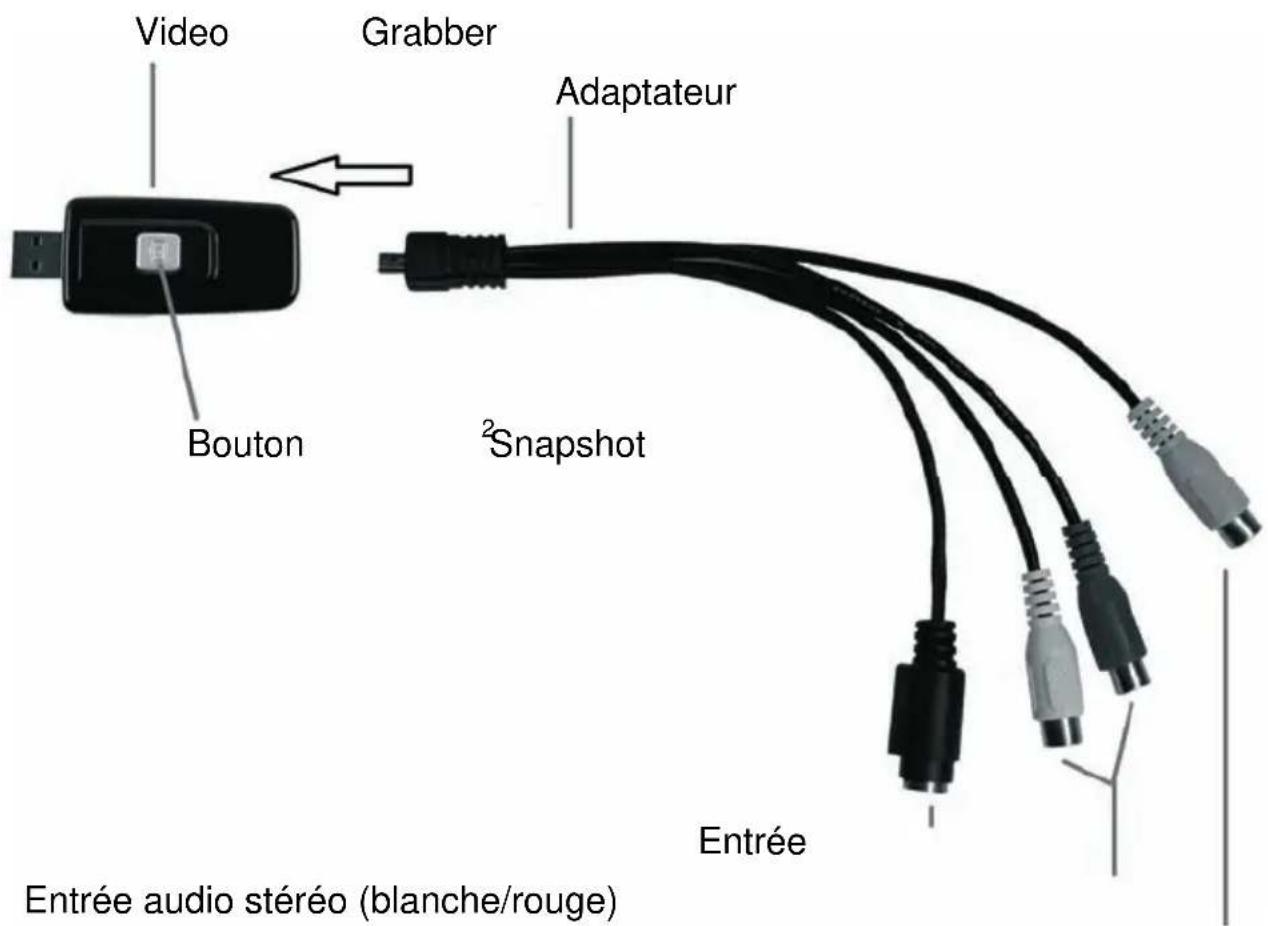

Vue d'ensemble des connexions

Branchez l'adaptateur (5) sur le Video Grabber (1). Pour ce faire, enfichez la fiche mini-USB de l'adaptateur dans la prise arrière du Video Grabber (voir figure).

Video Grabber Adaptateur Bouton ²Snapshot Entrée Entrée audio stéréo (blanche/rouge) Entrée

Entrée audio stéréo (blanche/rouge)
Entrée vidéo composite (jaune)

Connexion au PC

Pour pouvoir enregistrer avec le Video Grabber, il faut tout d'abord installer le logiciel. Si cela n'a pas encore été fait, consultez le chapitre "Installation du logiciel" et suivez les instructions données.

• Branchez l'adaptateur (5) sur le Video Grabber (1), comme indiqué sur la figure plus haut.
• Raccordez la sortie vidéo de votre source (p. ex. une caméra) sur le Video Grabber. Vous avez à votre disposition les modes de connexion suivants :

Signal vidéo composite

• Reliez une extrémité du câble audio/vidéo (4, connecteurs jaune, rouge et blanc aux deux extrémités) à l'entrée vidéo (jaune) de l'adaptateur.
• Reliez l'autre extrémité du câble audio/vidéo (4) à une sortie vidéo libre (la plupart du temps une prise jaune) et à une sortie audio libre (la plupart du temps une prise rouge) de votre source.

Signal S-Video

• Reliez une extrémité du câble vidéo (3, même connecteur à chaque extrémité) à l'entrée S-Video (noire) de l'adaptateur.
• Reliez l'autre extrémité du câble S-Video (3) à une sortie S-Video libre de votre source.

Adaptateur péritel

Si votre source ne dispose pas de sortie vidéo ou S-Video, vous pouvez utiliser l'adaptateur péritel (2) fourni.

• Au choix, reliez le câble S-Video (3, même connecteur à chaque extrémité) ou le câble audio/vidéo (4, connecteurs jaune, rouge et blanc à chaque extrémité) à l'adaptateur péritel.

• Enfichez l'adaptateur péritel sur une prise péritel libre de votre source.

• Reliez la sortie audio de votre source au Video Grabber. Pour ce faire, utilisez les connecteurs RCA rouge et blanc du câble audio/vidéo (4).

• Enfichez le connecteur USB du Video Grabber sur un port USB 2.0 libre de votre ordinateur allumé. Si la connexion est difficilement accessible, utilisez la rallonge fournie (6). Assurez-vous que le Video Grabber est relié le plus directement possible (pas via un concentrateur USB) à l'ordinateur. Utilisez l'appareil exclusivement raccordé sur un port USB 2.0.
• Le système d'exploitation reconnaît automatiquement le Video Grabber. Suivez les instructions à l'écran.
• Utilisez le logiciel fourni pour enregistrer votre source. Le logiciel vous fournit des instructions d'utilisation détaillées sous forme électronique. Pour ce faire, démarrez les programmes concernés.

Annexe

En cas d'erreurs

Le Video Grabber raccordé n'est pas reconnu par le système d'exploitation.

Vérifiez toutes les connexions.

Utilisez-vous un système d'exploitation pris en charge ?

Les appareils USB sont reconnus et les pilotes doivent être installés.

Lorsqu'un périphérique USB est relié à un nouveau port, il obtient une nouvelle ID. Cela exige la plupart du temps une installation de pilotes même lorsque les pilotes étaient déjà installés.

La vidéo enregistrée avec le câble S-Video s'affiche en noir et blanc.

La source lue doit être paramétrée sur S-Video.

Message d'erreur indiquant que la vidéo est protégée.

Le système de protection à la copie a été activé. Ce contenu ne peut être copié.

Données techniques

Entrée vidéo Prise RCA vidéo (jaune)/prise S-Video (noire)

Entrée audio Prises RCA audio (rouge/blanche)

Système vidéo PAL, NTSC

Format vidéo MPEG 720x576 pixels

Format d'image BMP, JPG

Interface USB 2.0

Dimensions 73 x 30 x 11 mm (L x l x h)

Poids 14 g

Consignes de garantie

36 mois de garantie à partir de la date d'achat

France

Indications importantes concernant la garantie

SILVERCREST®

Cher client,

Nous vous remercions d'avoir fait l'acquisition d'un produit Silvercrest.

Veuillez lire attentivement la documentation ci-jointe voire l'aide en ligne avant de metre votre produit Silvercrest en service. Si un problème apparaît et si vous ne pouvez pas le résoudre de cette manière, veuillez vous adresser à notre hotline.

Dans l'hypothese ou une solution téléphonique n'est pas possible, un service supplémentaire sera engagé dans la dépendance de l'origine du défaut par notre support technique. Celui-ci contient le recyclage gratuit disponible de fabrication et défaut de matériel.

Vous recevrez des informations actuelles et des réponses aux questions le plus souvent posées sur Internet sous: www.silvercrest.cc

Cette garantie est valable pour la France.

Vos prestations de garantie imposées par la loi vis-à-vis du vendeur restent valides au-delà de cette garantie et ne seront pas restreintes par celle-ci.

BT

36

month warranty

Numéro de la hotline

01 - 712 302 83

(Veuillez avoir votre numéro de série à portée de main!)

Fabricant:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.silvercrest.cc

36 mois de garantie à partir de la date d'achat

Switzerland

Indications importantes concernant la garantie

SILVERCREST®

Cher client,

Nous vous remercions d'avoir fait l'acquisition d'un produit Silvercrest.

Veuillez lire attentivement la documentation ci-jointe voire l'aide en ligne avant de metre votre produit Silvercrest en service. Si un problème apparaît et si vous ne pouvez pas le résoudre de cette manière, veuillez vous adresser à notre hotline.

Dans l'hypothese ou une solution téléphonique n'est pas possible, un service supplémentaire sera engagé dans la dépendance de l'origine du défaut par notre support technique. Celui-ci contient le recyclage gratuit disponible de fabrication et défaut de matériel.

Vous recevrez des informations actuelles et des réponses aux questions le plus souvent posées sur Internet sous: www.silvercrest.cc

Cette garantie est valable pour la Suisse.

Vos prestations de garantie imposées par la loi vis-à-vis du vendeur restent valides au-delà de cette garantie et ne seront pas restreintes par celle-ci.

BT

36

month warranty

Numéro de la hotline

0041- (0) 44 - 511 82 91

(Veuillez avoir votre numéro de série à portée de main!)

Fabricant:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.silvercrest.cc
