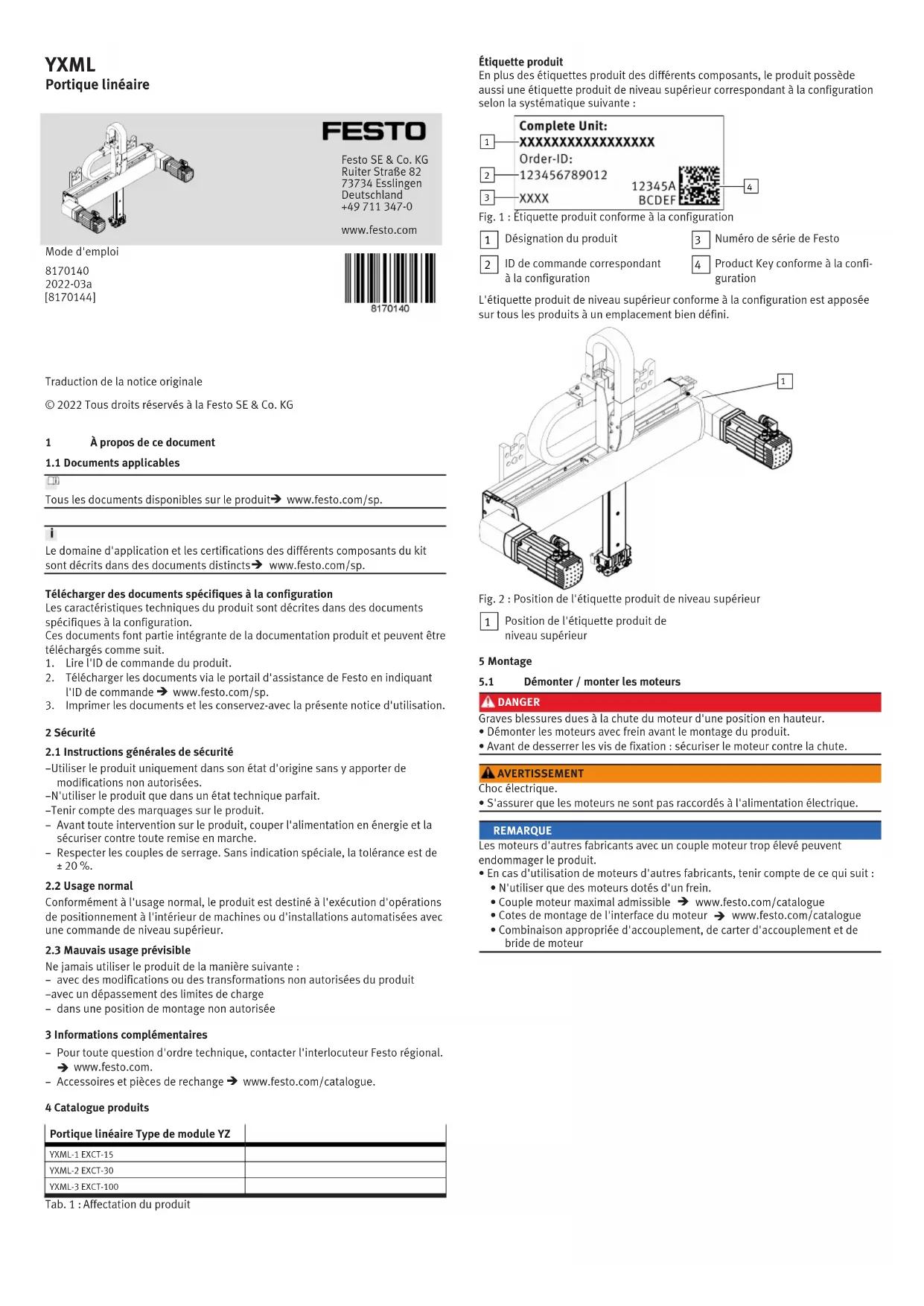

MODE D'EMPLOI YXML3 Festo

2022-03a [8170144] Traduction de la notice originale © 2022 Tous droits réservés à la Festo SE & Co. KG

À propos de ce document

1.1 Documents applicables

Tous les documents disponibles sur le produit

www.festo.com/sp. Le domaine d'application et les certifications des différents composants du kit sont décrits dans des documents distincts

www.festo.com/sp. Télécharger des documents spécifiques à la configuration Les caractéristiques techniques du produit sont décrites dans des documents spécifiques à la configuration. Ces documents font partie intégrante de la documentation produit et peuvent être téléchargés comme suit.

Lire l'ID de commande du produit.

Télécharger les documents via le portail d'assistance de Festo en indiquant l'ID de commande

Imprimer les documents et les conservez-avec la présente notice d'utilisation. 2 Sécurité

2.1 Instructions générales de sécurité

– Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées. – N'utiliser le produit que dans un état technique parfait. – Tenir compte des marquages sur le produit.

Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.

Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.

Conformément à l'usage normal, le produit est destiné à l'exécution d'opérations de positionnement à l'intérieur de machines ou d'installations automatisées avec une commande de niveau supérieur.

2.3 Mauvais usage prévisible

Ne jamais utiliser le produit de la manière suivante :

avec des modifications ou des transformations non autorisées du produit – avec un dépassement des limites de charge

dans une position de montage non autorisée 3 Informations complémentaires

Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

Accessoires et pièces de rechange

www.festo.com/catalogue. 4 Catalogue produits Portique linéaire Type de module YZ

YXML-1 EXCT-15YXML-2 EXCT-30YXML-3 EXCT-100

Tab. 1 : Affectation du produit Étiquette produit En plus des étiquettes produit des différents composants, le produit possède aussi une étiquette produit de niveau supérieur correspondant à la configuration selon la systématique suivante :

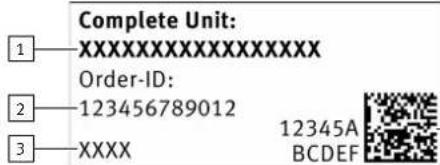

Fig. 1 : Étiquette produit conforme à la configuration

Désignation du produit

ID de commande correspondant à la configuration

Numéro de série de Festo

Product Key conforme à la confi- guration L'étiquette produit de niveau supérieur conforme à la configuration est apposée sur tous les produits à un emplacement bien défini.

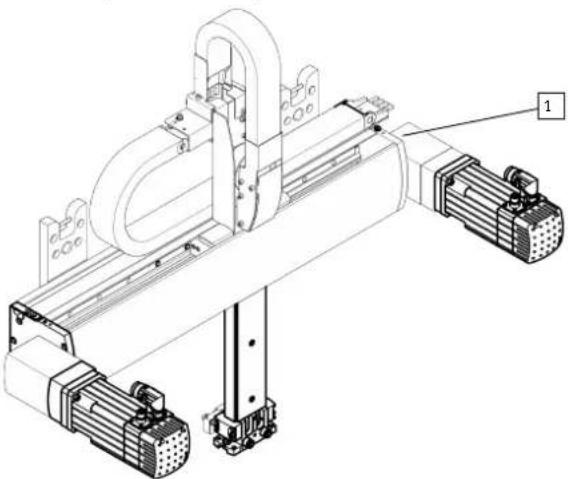

Fig. 2 : Position de l'étiquette produit de niveau supérieur

Position de l'étiquette produit de niveau supérieur 5 Montage

Démonter / monter les moteurs DANGER Graves blessures dues à la chute du moteur d'une position en hauteur.

  • Démonter les moteurs avec frein avant le montage du produit.
  • Avant de desserrer les vis de fixation : sécuriser le moteur contre la chute. AVERTISSEMENT Choc électrique.
  • S'assurer que les moteurs ne sont pas raccordés à l'alimentation électrique. REMARQUE Les moteurs d'autres fabricants avec un couple moteur trop élevé peuvent endommager le produit.
  • En cas d'utilisation de moteurs d'autres fabricants, tenir compte de ce qui suit :
  • N'utiliser que des moteurs dotés d'un frein.
  • Couple moteur maximal admissible
  • Cotes de montage de l'interface du moteur
  • Combinaison appropriée d'accouplement, de carter d'accouplement et de bride de moteurPosition de montage du moteur à l'avant

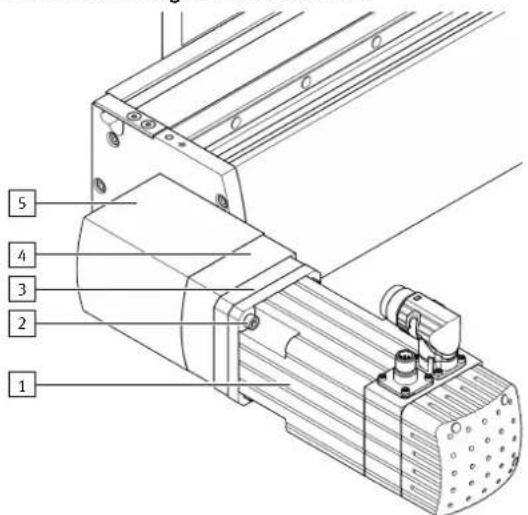

Fig. 3 : Représentation du modèle EXCT-15-...-VV, moteur à titre d'exemple Position de montage du moteur à l'arrière

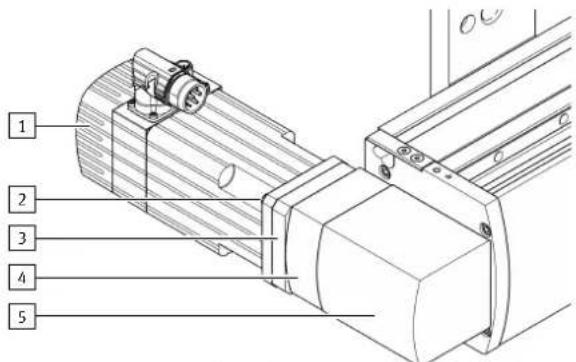

Fig. 4 : Représentation du modèle EXCT-15-...-VH, moteur à titre d'exemple

Moteur 1, côté gauche

Carter d'accouplement

Corps d'actionneur Démontage REMARQUE Endommagement du produit en cas de manipulation incorrecte ou de chute due à un centre de gravité modifié lors du démontage des moteurs. Fixer le produit sur la surface de montage.

Déposer le produit avec la face inférieure de l'axe Y sur une surface stable, p. ex., table de montage :

  • Ne pas solliciter l'axe Z.
  • Sécuriser le produit au niveau des supports pour empêcher un basculement ou une chute. AVERTISSEMENT Risque de blessure par un coup, un choc, un écrasement. Sur les moteurs démontés, sous l'effet de son propre poids, l'axe Z peut se mettre en mouvement de manière incontrôlée dans le sens Y et Z.
  • Avant le démontage des moteurs :
  • Sécuriser l'axe Z contre les mouvements incontrôlés.
  • Amener l'interface de l'axe Z en fin de course inférieure.

1. Débrancher tous les câbles du moteur.

2. Dévisser les 4 vis de fixation du moteur.

3. Retirer le moteur.

4. Répéter les étapes 1. … 3. pour l'autre moteur.

Mettre la bride de moteur et le moteur en place.

3. Raccorder les câbles au moteur.

Répéter les étapes 1. … 3. pour l'autre moteur.

5.2 Adaptation des sorties de câbles du moteur

AVERTISSEMENT Risque de blessure par un coup, un choc, un écrasement. Après avoir dévissé les vis de fixation des moteurs, l'interface de l'axe Z tombe en fin de course inférieure.

  • S'assurer que l'interface de l'axe Z se trouve en fin de course inférieure. Au départ de l'usine, la position de montage des sorties de câble du moteur est en haut. La position peut être adaptée à la situation de montage en tournant les moteurs par pas de 90°. Condition préalable : le produit est fixé à la surface de montage.

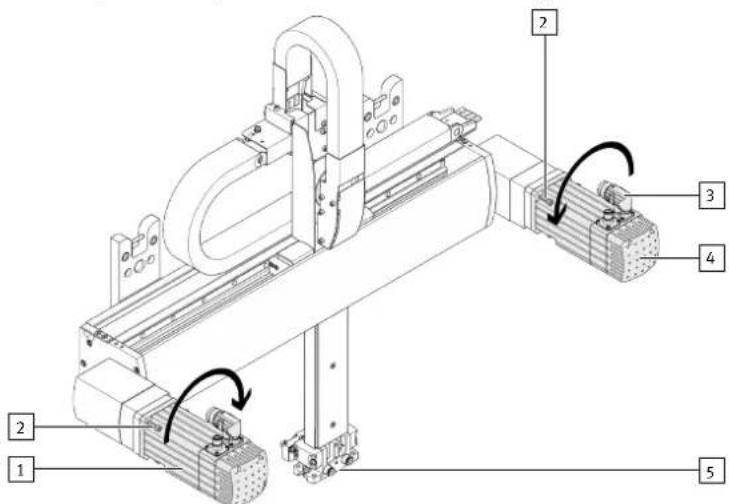

Fig. 5 : Représentation du modèle EXCT-15 avec des positions du moteur à l'avant

Moteur 1, côté gauche

Sortie de câble raccordement moteur

Moteur 2, côté droit

Interface de l'axe Z Procédure La modification des sorties de câble entraîne la perte de la mise en référence.

Positionner l'axe Z de sorte à assurer une liberté de mouvement de 10 cm de la gauche vers la droite dans le sens Y.

Débrancher les câbles du moteur s'ils sont branchés.

Dévisser les vis de fixation du moteur.

Faire pivoter le moteur à l'état monté dans la direction indiquée jusqu'à la position souhaitée :

Moteur 1, côté gauche : dans le sens horaire – Moteur 2, côté droit : dans le sens antihoraire Pour une position de montage du moteur à l'arrière : Le sens de rotation des moteurs est identiques avec les sens représentés

L'axe Z se déplace alors légèrement en diagonale vers le haut.

6. Raccorder les câbles au moteur.

6 Caractéristiques techniques Tout non-respect des caractéristiques techniques entraîne la destruction du pro- duit. Les caractéristiques techniques figurent dans différents documents : – Caractéristiques techniques générales

www.festo.com/catalogue. – Caractéristiques techniques spécifiques à la configuration dans la fiche tech- nique
