MODE D'EMPLOI 65505 VIEWSONIC

Série IFP50-5 Écran tacle commercial Guide d’ulisaon Modèle N° VS19315 | VS17223 | VS19283 | VS19284 P/N : IFP5550-5 | IFP6550-5 | IFP7550-5 | IFP8650-5 |IFP5550-5A | IFP6550-5A | IFP7550-5A | IFP8650-5A2 Merci d’avoir choisi ViewSonic® En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d’évolution technologique, d’innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement. Une fois de plus, merci d’avoir choisi ViewSonic® !3 Précauons relaves à la sécurité Veuillez lire les Précauons de sécurité qui suivent avant de commencer à uliser l’appareil.

• Conservez ce guide d’utilisation dans un endroit sûr pour pouvoir vous y reporter ultérieurement.

• Lisez tous les avertissements et suivez toutes les instructions.

• N’utilisez pas cet appareil près de l’eau. Pour réduire les risques d’incendie ou d’électrocution, ne pas exposer l’appareil à l’humidité.

• N’enlevez jamais le couvercle arrière. Cet écran contient des pièces sous haute tension. Vous risquez des blessures graves si vous les touchez.

• Évitez d’exposer l’appareil au rayonnement direct du soleil ou à d’autres sources de chaleur soutenues.

• N’installez pas l’appareil près d’une source de chaleur quelconque tel qu’un radiateur, un convecteur, une cuisinière ou tout autre appareil susceptible de produire de la chaleur (y-compris des amplificateurs), qui puisse augmenter la température de l’appareil à des niveaux dangereux.

• Utilisez un chiffon doux et sec pour nettoyer l’extérieur du boîtier. Pour plus d’informations, reportez-vous à la section « Entretien ».

• Lorsque vous déplacez l’appareil, veillez à ne pas le faire chuter et à ne pas le cogner contre quoi que ce soit.

• Ne placez pas l’appareil sur une surface instable ou irrégulière. L’appareil peut tomber et provoquer des blessures ou un dysfonctionnement.

• Ne placez aucun objet lourd sur l’appareil ni sur les câbles de connexion.

• Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste, éteignez immédiatement l’appareil et appelez votre revendeur ou ViewSonic®. Il est dangereux de continuer à utiliser l’appareil.

• Cet appareil est un moniteur avec un rétroéclairage LED destiné à un usage général de bureau.

• N’essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou de mise à la terre. Une fiche polarisée comporte deux broches dont une plus large que l’autre. Une fiche du type terre contient 2 broches normales et une troisième pour la terre. La broche large ou la broche de terre sont pour votre sécurité. Si la fiche n’entre pas dans votre prise, procurez-vous un adaptateur et ne tentez pas de forcer la fiche dans la prise.

• Lors du branchement sur une prise de courant, NE retirez PAS la broche de mise à la terre. Veuillez vous assurer que les broches de mise à la terre ne sont

• Protégez le cordon d’alimentation de manière à ne pas risquer d’être piétiné ni pincé, particulièrement au niveau de la prise électrique et de la sortie de l’appareil. Assurez-vous que la prise de courant est aussi proche que possible de l’appareil et dans un endroit accessible.

• Utilisez seulement les pièces/accessoires spécifiés par le fabricant.

• Si l’appareil est installé sur une table roulante, celle-ci doit être déplacée avec soin afin d’éviter des accidents ou de faire tomber l’appareil.

• Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

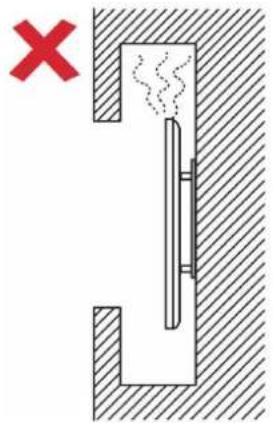

• Placez l’appareil dans une zone bien ventilée. Ne palcez rien sur l’appareil qui empêche la dissipation thermique.

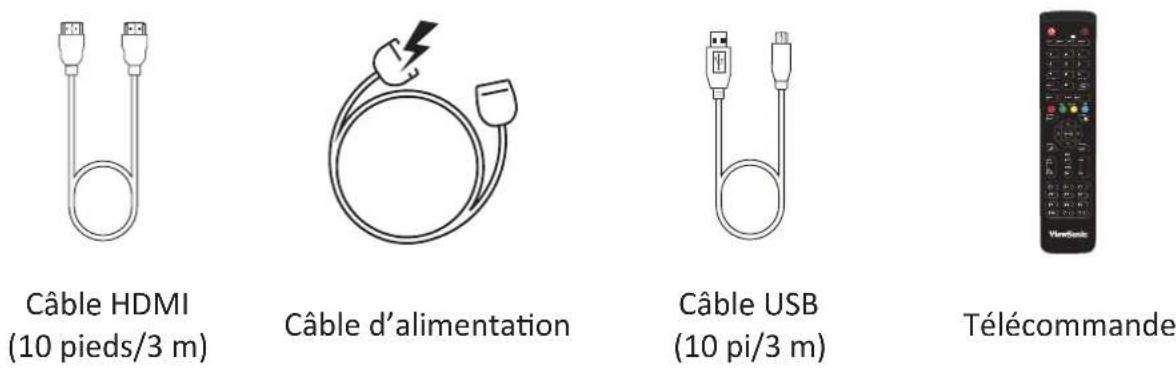

Câble HDMI (10 pieds/3 m) Câble d’alimentaon Câble USB (10 pi/3 m) Télécommande

Declaration de conformite Hinweise Declaración de conformidad Dichiarazione di conformita Declaração de compatibilidade Vyhlásenie o zhode vydané Federálnou komisiou pre rádiové a televízne vysielanie Izjava o skladnosti Prohlášení o souladu se Izjava o sukladnosti Guide de démarrage rapide REMARQUE : Le cordon d’alimentaon et les câbles vidéo inclus dans votre emballage peut diérer selon votre pays. Veuillez contacter votre revendeur régional pour plus d’informaons.11 Spécicaons du kit de montage mural (VESA) REMARQUE : Veuillez suivre les instrucons d’installaon dans le Guide d’installaon pour montage mural pour installer le support mural ou le support amovible. Pour une xaon à d’autres matériaux de construcon, veuillez contacter votre revendeur. IFP5550-5

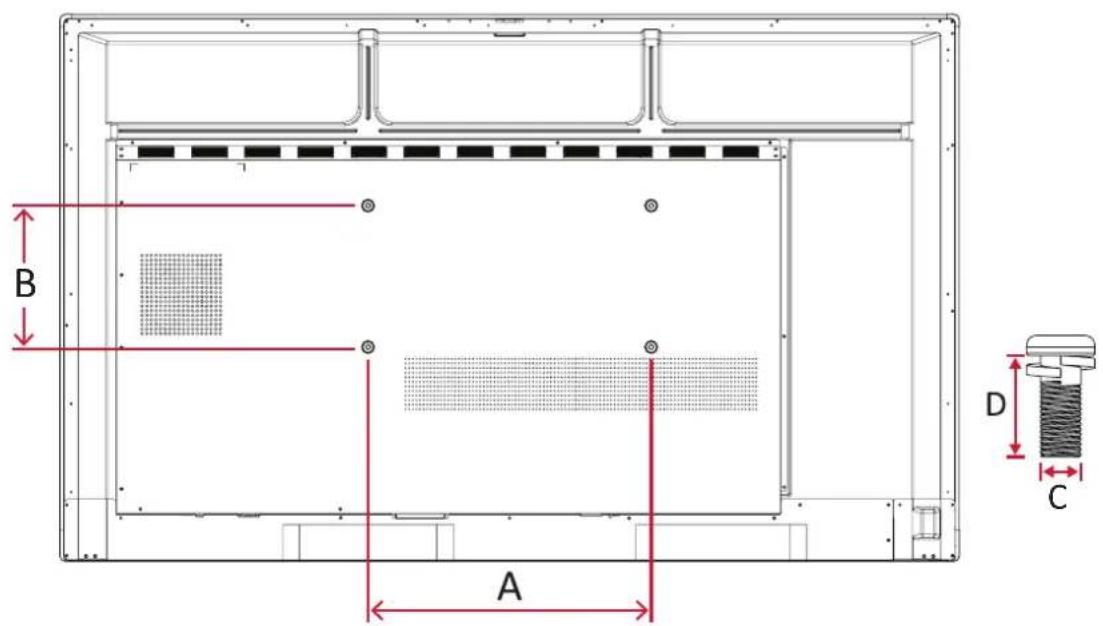

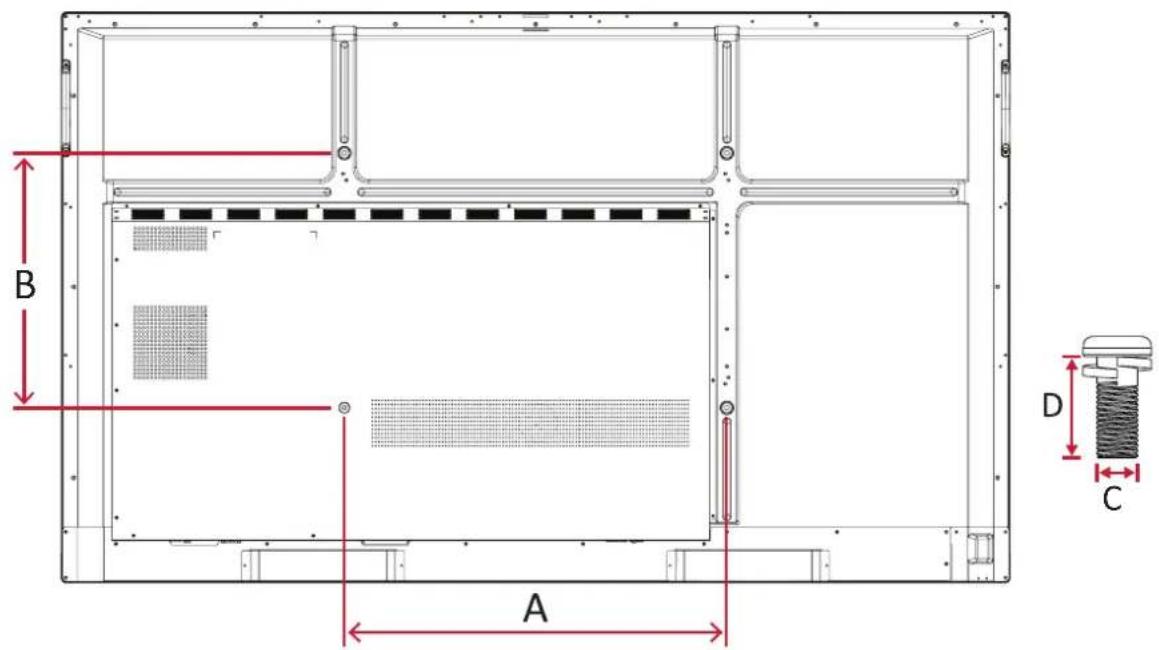

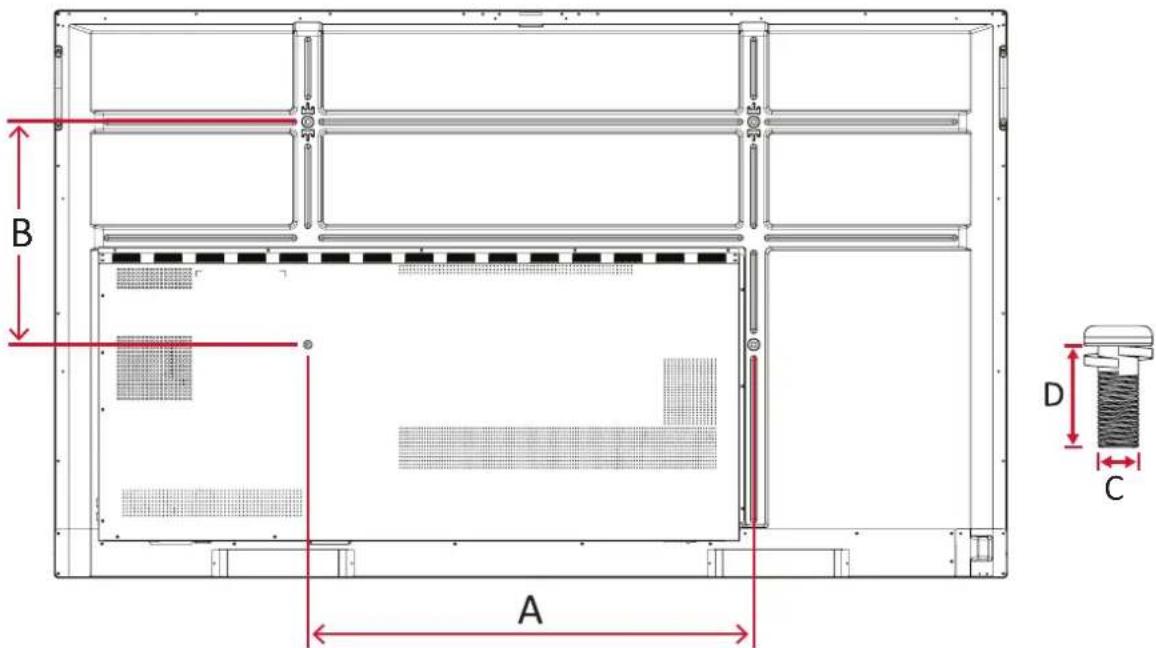

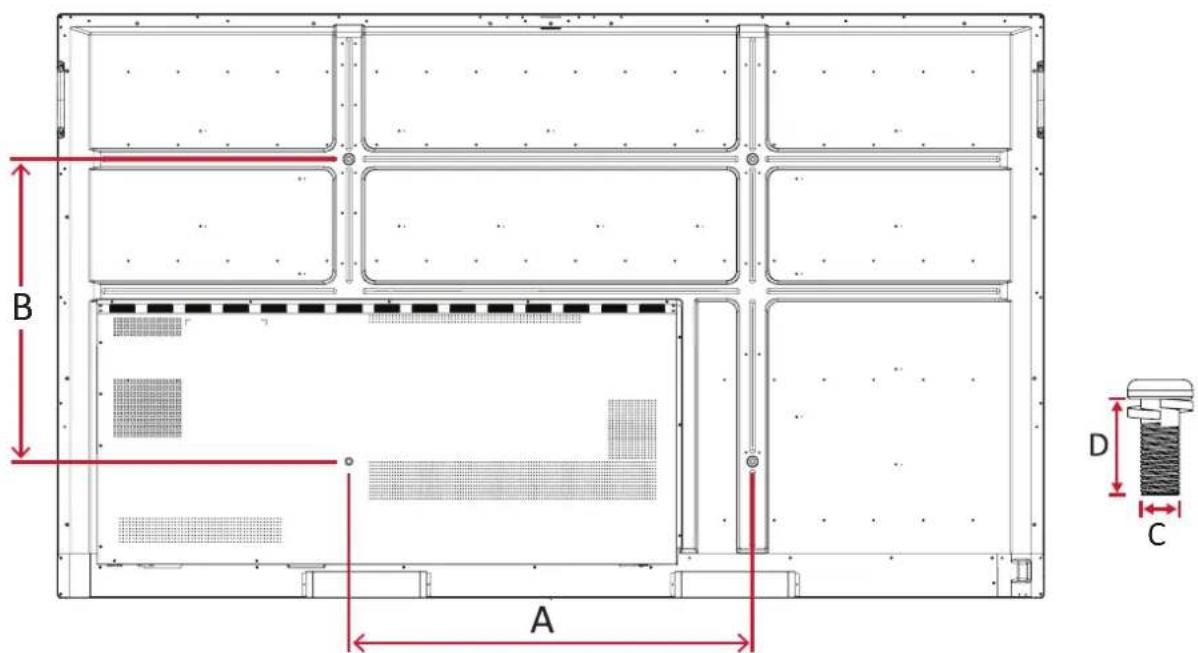

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quanté IFP5550-5 - 55” 400 x 200 mm M8 x 25 mm 4 REMARQUE : N’ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l’intérieur de l’écran.12 IFP6550-5

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quanté IFP6550-5 - 65” 600 x 400 mm M8 x 25 mm 4 REMARQUE : N’ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l’intérieur de l’écran.13 IFP7550-5

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quanté IFP7550-5 - 75” 800 x 400 mm M8 x 25 mm 4 REMARQUE : N’ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l’intérieur de l’écran.14 IFP8650-5

Modèle Spéc. VESA (A x B) Vis standard (C x D) Quanté IFP8650-5 - 86” 800 x 600 mm M8 x 25 mm 4 REMARQUE : N’ulisez pas des vis plus longues que la taille recommandée, car elles pourraient endommager l’intérieur de l’écran.15 Présentaon du produit IFP5550-5 Panneau frontal

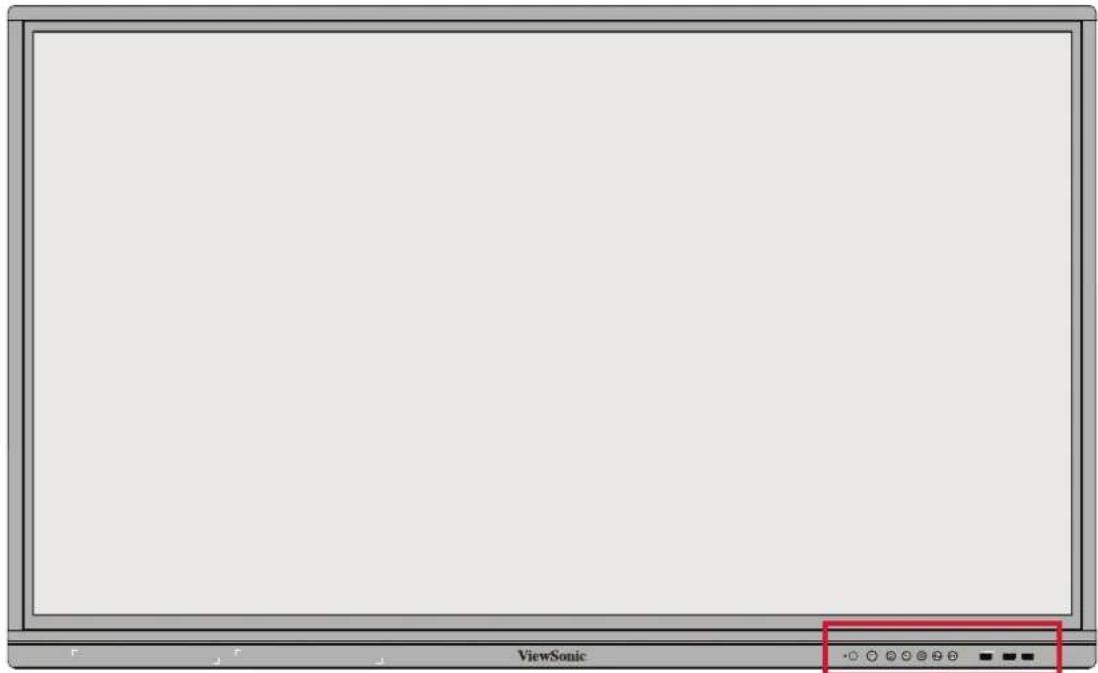

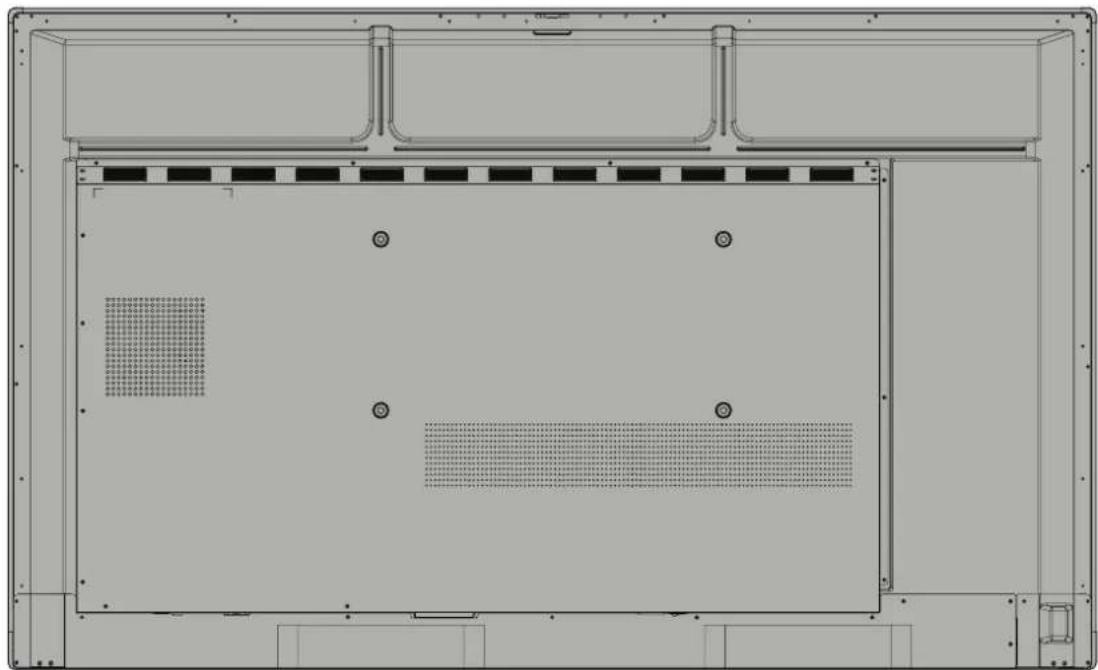

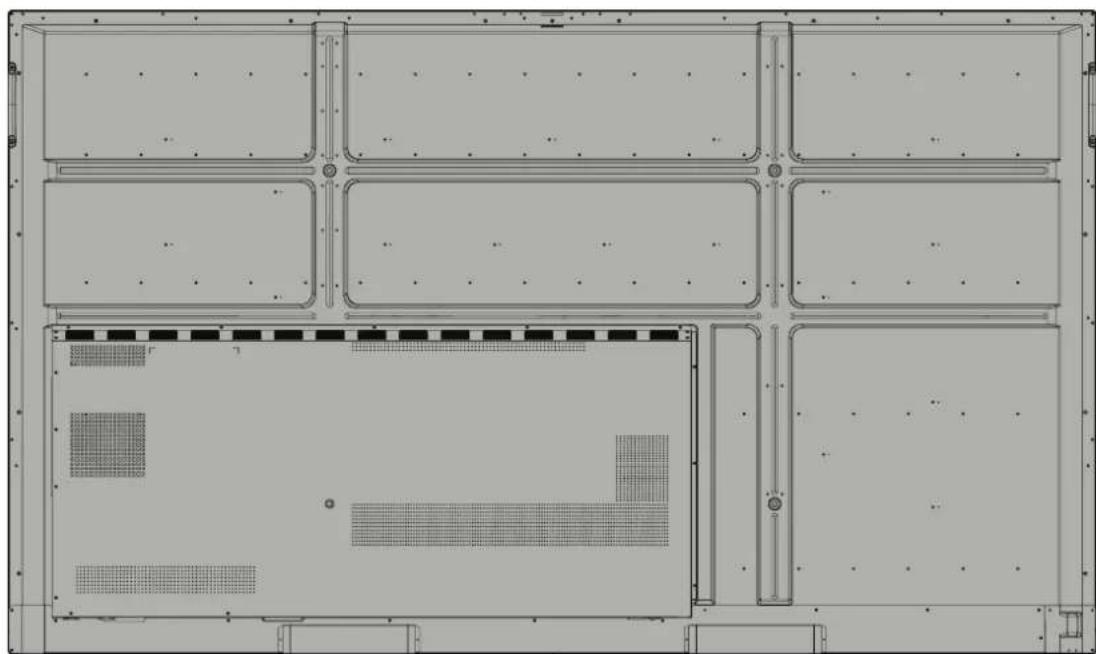

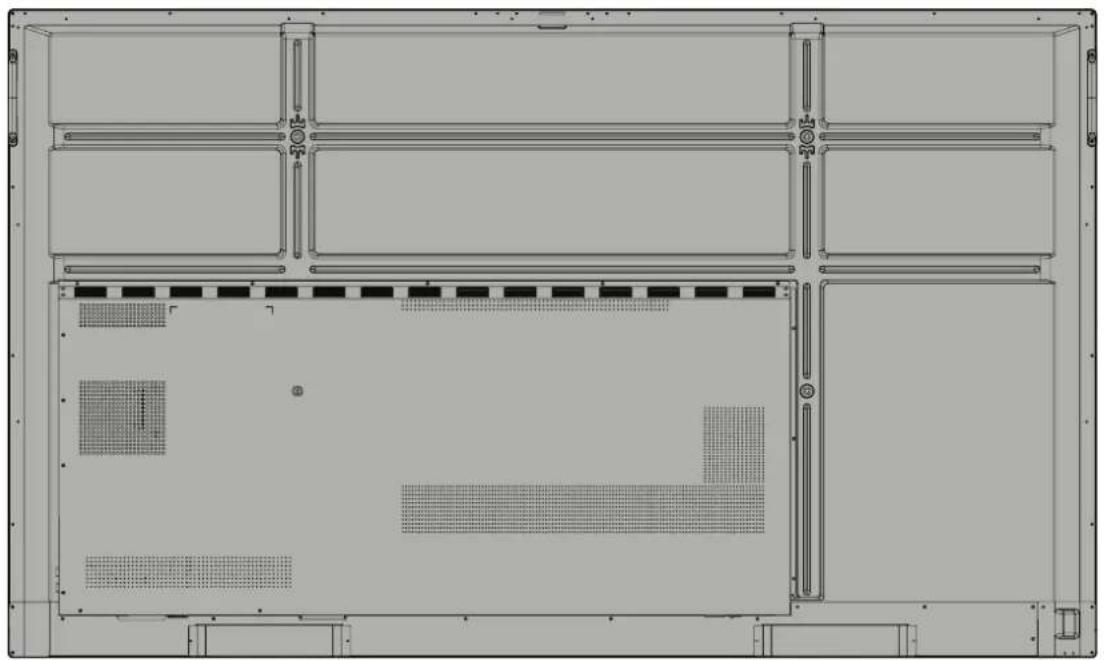

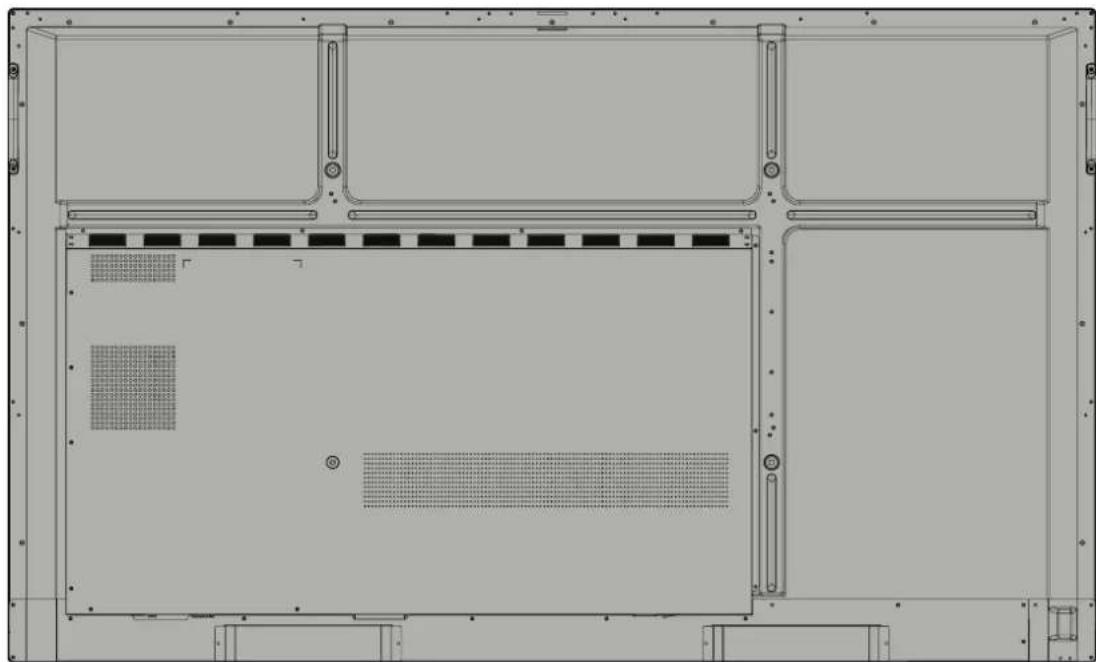

Panneau de commande et E/S avant Panneau arrière16 IFP6550-5 Panneau frontal

Panneau de commande et E/S avant Panneau arrière17 IFP7550-5 Panneau frontal USBUSB USB Panneau de commande et E/S avant Panneau arrière18 IFP8650-5 Panneau frontal

Panneau de commande et E/S avant Panneau arrière19 Panneau de commande et E/S avant USBUSBUSB

Numéro Élément Descripon

USB Capteur de lumière ambiante

USB Récepteur de télécommande

• Appuyez pour allumer l’appareil

• Appuyez pour désacver/acver uniquement le rétroéclairage de l’écran

• Appuyez et maintenez enfoncé pour éteindre l’appareil

USB Accès à l’écran d’accueil

USB Retour à l’écran précédent

• Ouvre le menu Sengs (Réglages)

• Appuyez et maintenez enfoncé pendant trois (3) secondes pour acver le Gel d’écran.

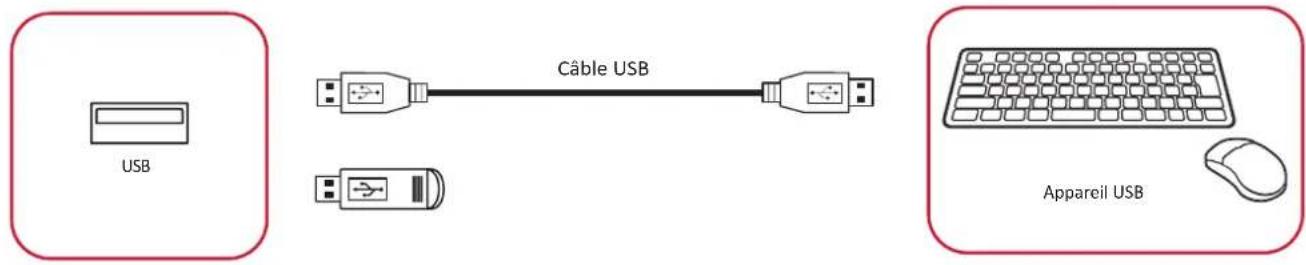

• Connectez des périphériques USB tels que des disques durs, un clavier, une souris, etc.20 Panneau d’E/S

Numéro Élément Descripon

TOUCH 1 Sore de signal tacle vers un PC externe REMARQUE : S’appaire avec HDMI 1 et 2.

• Connectez à un PC avec une sore HDMI, un décodeur ou un autre périphérique vidéo. REMARQUE : HDMI 1 prend en charge HDMI CEC.

TOUCH 2 Sore de signal tacle vers un PC externe REMARQUE : S’appaire avec HDMI 3.

• Puissance maximale de 65 W

• DP 1.2 avec retour USB 2.0

• Connectez des périphériques USB tels que des disques durs, un clavier, une souris, etc.

SORTIE HDMI Étend le contenu sur un autre disposif d’achage

SORTIE AUDIO Sore audio vers un haut-parleur externe

• Pour ViewBoard et un PC à encastrer

• Pour le transfert mutuel de données entre des appareils

ENTRÉE CA Entrée d’alimentaon secteur.

Bouton d’alimentaon Pour allumer / éteindre l’alimentaon secteur21 Télécommande

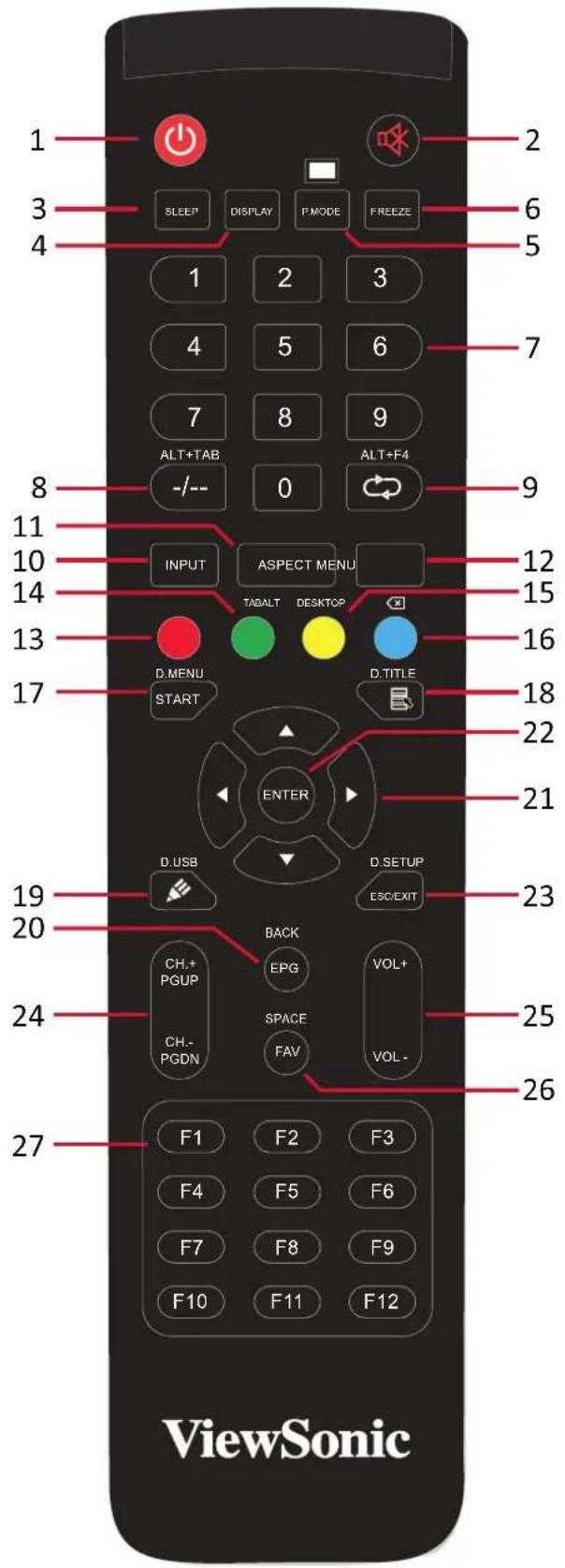

Numéro Élément Descripon

Boutons de saisie numérique

MENU Pour Android, Paramètres d’accès ; pour les autres

Rouge / ALT Capture d’écran

PGDN CH+ : Page précédente PC CH- : Page suivante PC

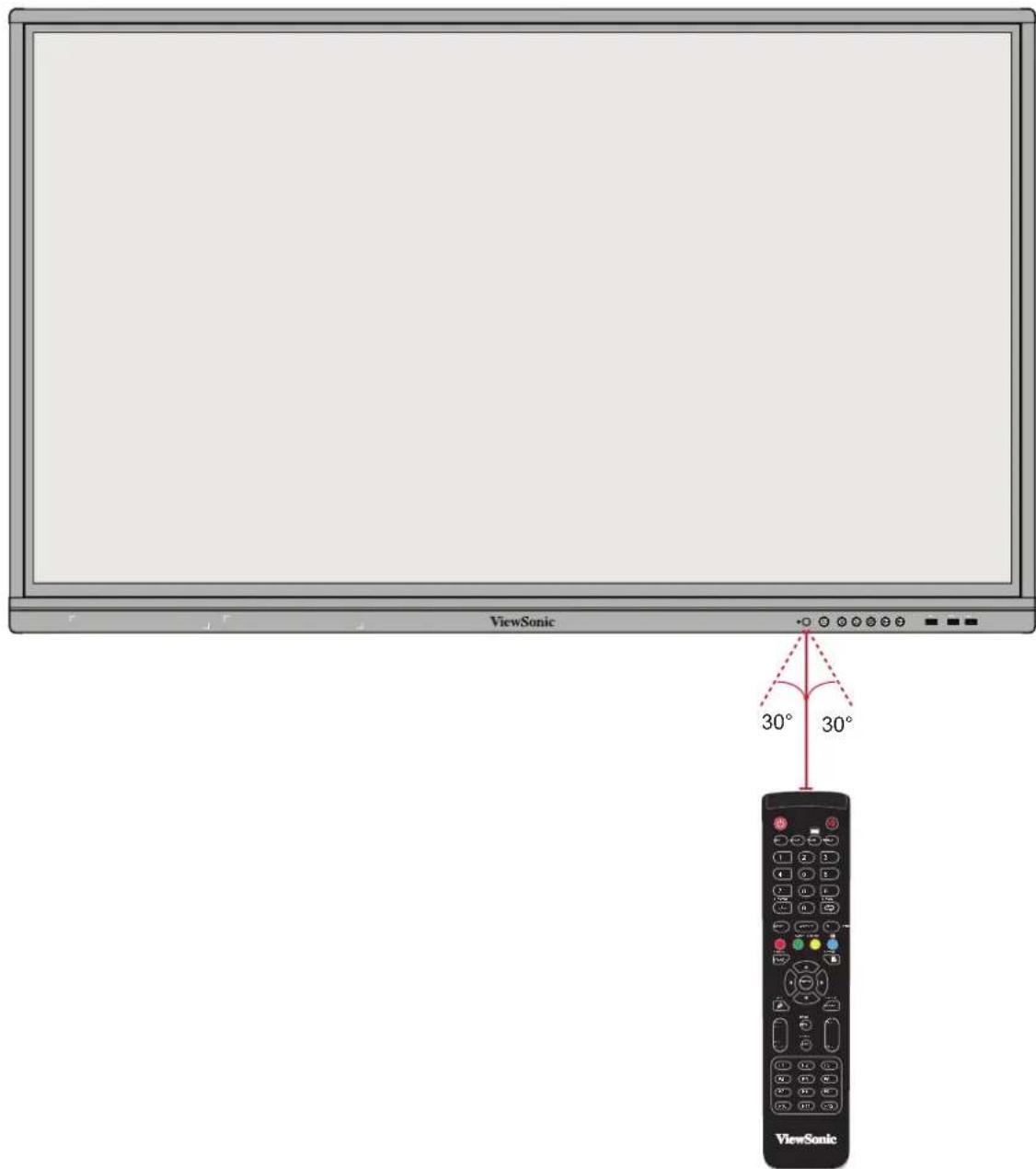

Inseron des piles de la télécommande Pour insérer les piles dans la télécommande :

1. Rerez le couvercle à l’arrière de la télécommande.

2. Insérez deux piles « AAA » en veillant à ce que le signe « + » sur la pile

corresponde au signe « + » dans le logement de la pile.

3. Remeez le couvercle en place en l’alignant dans la fente située au dos de la

télécommande puis en le faisant pivoter pour le fermer avec un clic.

AVERTISSEMENT : Il existe un risque d’explosion si les piles sont remplacées par

un type incorrect. REMARQUE :

• Il est recommandé de ne pas mélanger les types de piles.

• Éliminez toujours les piles usagées d’une manière qui ne nuit pas à l’environnement. Pour obtenir plus d’informations sur la façon de se débarrasser des piles usagées en toute sécurité, veuillez contacter les autorités locales de votre région.24 Plage du récepteur de la télécommande La plage de fonconnement de la télécommande est indiquée ci-dessous. Elle fonconne jusqu’à une distance de 8 mètres et à un angle de 30 ° à gauche et à droite. Assurez-vous que rien ne bloque le signal de la télécommande vers le récepteur. USBUSB USB 30° 30°

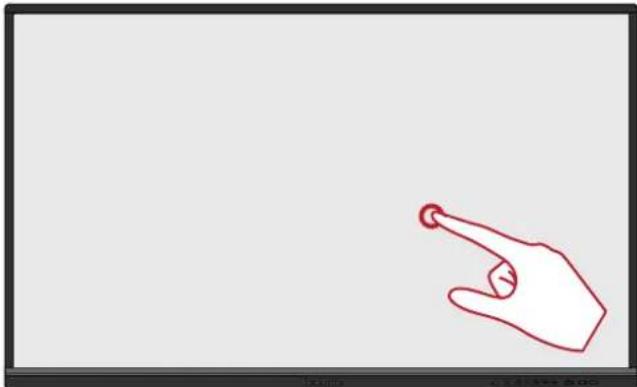

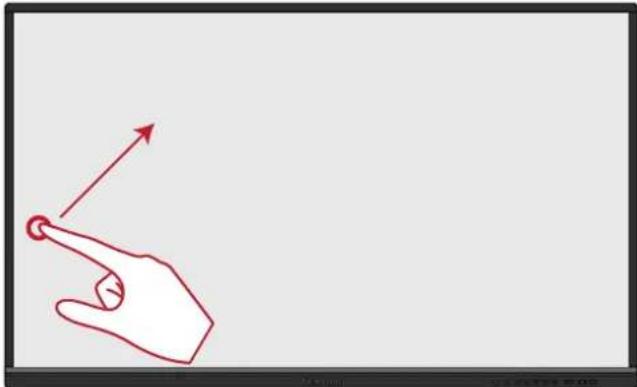

Ulisaon des gestes Les gestes tacles permeent à l’ulisateur d’uliser des commandes prédéterminées sans uliser un clavier ou une souris. En ulisant des gestes sur le ViewBoard, l’ulisateur peut séleconner / annuler la sélecon des objets, changer l’emplacement d’un objet, accéder aux réglages, eacer de l’encre numérique, et plus. Séleconner et annuler la sélecon des objets (clic) Appuyez et relâchez le ViewBoard pour séleconner/annuler la sélecon des objets ou des opons. C’est comme un clic gauche standard de la souris. USBUSB USB Acher les opons du menu (clic droit) Appuyez et maintenez le ViewBoard avec votre doigt. C’est comme un clic droit standard de la souris. USBUSB USB Double-cliquer Appuyez et relâchez rapidement deux fois au même endroit sur le ViewBoard. C’est comme un double clic gauche standard de la souris. USBUSB USB 2x26 Déplacer un objet Appuyez et maintenez l’objet enfoncé sur le ViewBoard et faites-le glisser lentement avec votre doigt jusqu’à l’endroit désiré. USBUSB USB Eacer de l’encre numérique Ulisez votre main, paume ou poing apla sur le ViewBoard et déplacez votre main sur la zone que vous souhaitez eacer. Glisser vers le haut pour les paramètres système Glissez vers le haut à parr du bas du ViewBoard pour ouvrir Paramètres système. USBUSB USB27 Branchements Connexion des périphériques externes et connexion tacle TOUCHCâble USBCâble HDMI HDMI Câble Type CType C Ordinateur Votre périphérique(s) externe(s) peut être connecté avec les conguraons suivantes : Connexion de type C Pour se connecter via Type C : Connectez un câble de type C de votre périphérique externe au port de type C du ViewBoard. Branchement HDMI Pour connecter via HDMI :

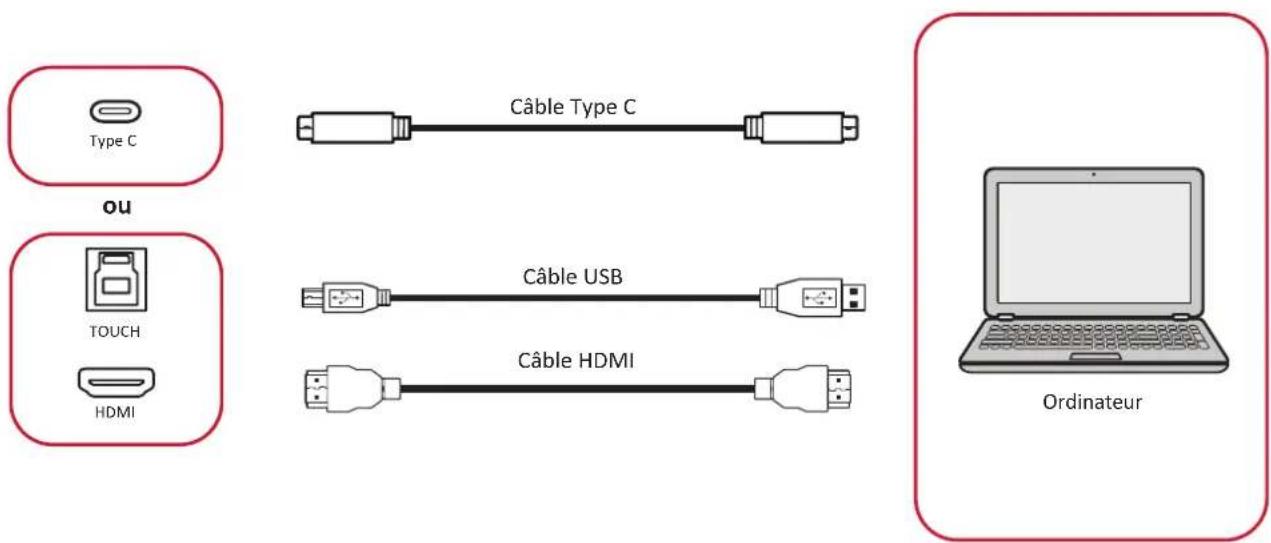

1. Connectez un câble HDMI de votre périphérique externe au port HDMI 1/2/3 du

2. Connectez un câble USB de votre périphérique externe au port TOUCH du

ViewBoard. REMARQUE : Le port TOUCH 1 est pour les ports HDMI 1 et HDMI 2. Le port TOUCH 2 est pour le port HDMI 3.28 Connexion RS-232 RS-232 Câble de port série Ordinateur Lorsque vous ulisez un câble de port série RS-232 pour connecter votre écran à un ordinateur externe, certaines foncons peuvent être contrôlées à distance par le PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélecon de l’entrée, la luminosité, etc.29 Connexions USB et au réseau Comme n’importe quel PC, il est facile de connecter divers périphériques USB ou d’autres périphériques à votre ViewBoard. Périphériques USB Branchez le câble du périphérique USB dans un port USB. USB Câble USB Appareil USB Câbles réseau et modem Branchez le câble réseau dans un port LAN. LAN Câble réseau Sore du signal du routeur/autre réseau30 Connexion d’un lecteur mulmédia DVD HDMI IN HDMI Câble HDMI Pour connecter un lecteur mulmédia :

1. Branchez le câble HDMI dans le port ENTRÉE HDMI de votre ViewBoaerd et votre

2. Branchez le cordon d’alimentation de votre ViewBoard et allumez l’interrupteur

3. Appuyez sur le bouton

Alimentation sur le côté droit du ViewBoard pour allumer l’écran.

4. Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande et passez à la source

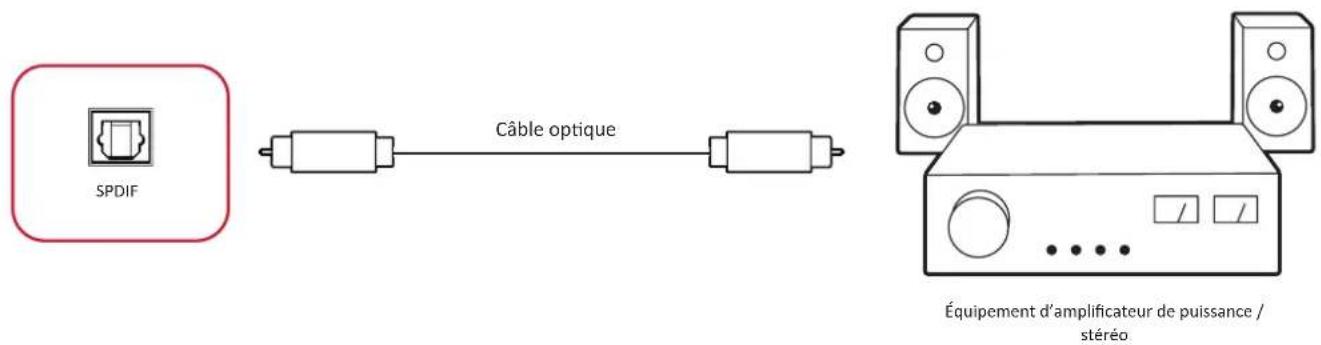

d’entrée « HDMI ».31 Connexion SPDIF SPDIF Équipement d’amplificateur de puissance / stéréo Câble opque Pour connecter un système de son externe :

1. Connectez un câble opque du port SPDIF au connecteur opque de votre

2. Branchez le cordon d’alimentation de votre ViewBoard et allumez l’interrupteur

d’alimentation du panneau arrière.

3. Appuyez sur le bouton

Alimentation sur le côté droit du ViewBoard pour allumer l’écran.32 Connexion pour la sore vidéo HDMI OUT Câble HDMI Projecteur Pour acher la vidéo sur un appareil d’achage :

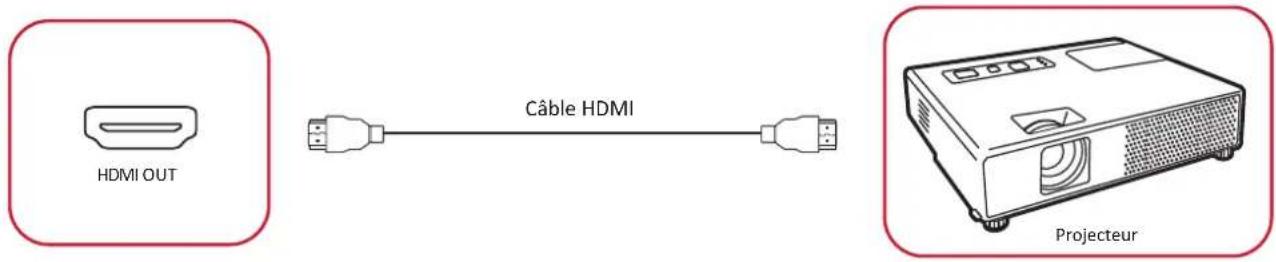

1. Connectez un câble HDMI entre le port ENTRÉE HDMI de votre appareil

d’achage et le port SORTIE HDMI de votre ViewBoard.

2. Branchez le cordon d’alimentation de votre ViewBoard et allumez l’interrupteur

3. Appuyez sur le bouton

Alimentation sur le côté droit du ViewBoard pour allumer l’écran.33 Ulisaon de votre ViewBoard Mise sous/hors tension de votre ViewBoard

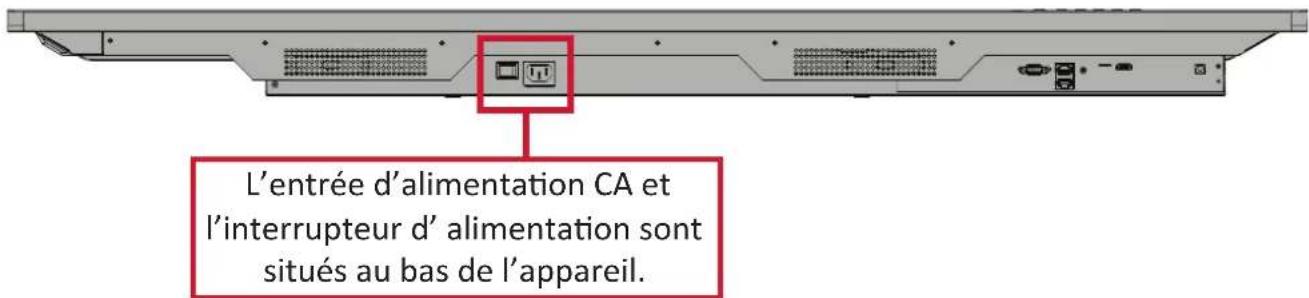

1. Assurez-vous que le cordon d’alimentaon est branché, branché sur une prise de

courant et que l’interrupteur d’alimentaon est en posion « On » (Marche). L’entrée d’alimentaon CA et l’interrupteur d’ alimentaon sont situés au bas de l’appareil.

2. Appuyez sur le bouton Alimentaon pour allumer le ViewBoard.

3. Pour éteindre le ViewBoard, appuyez à nouveau et maintenez le bouton

Alimentaon enfoncé.34 Conguraon iniale Lorsque vous allumez votre ViewBoard pour la première fois, un assistant d’installaon se lance.

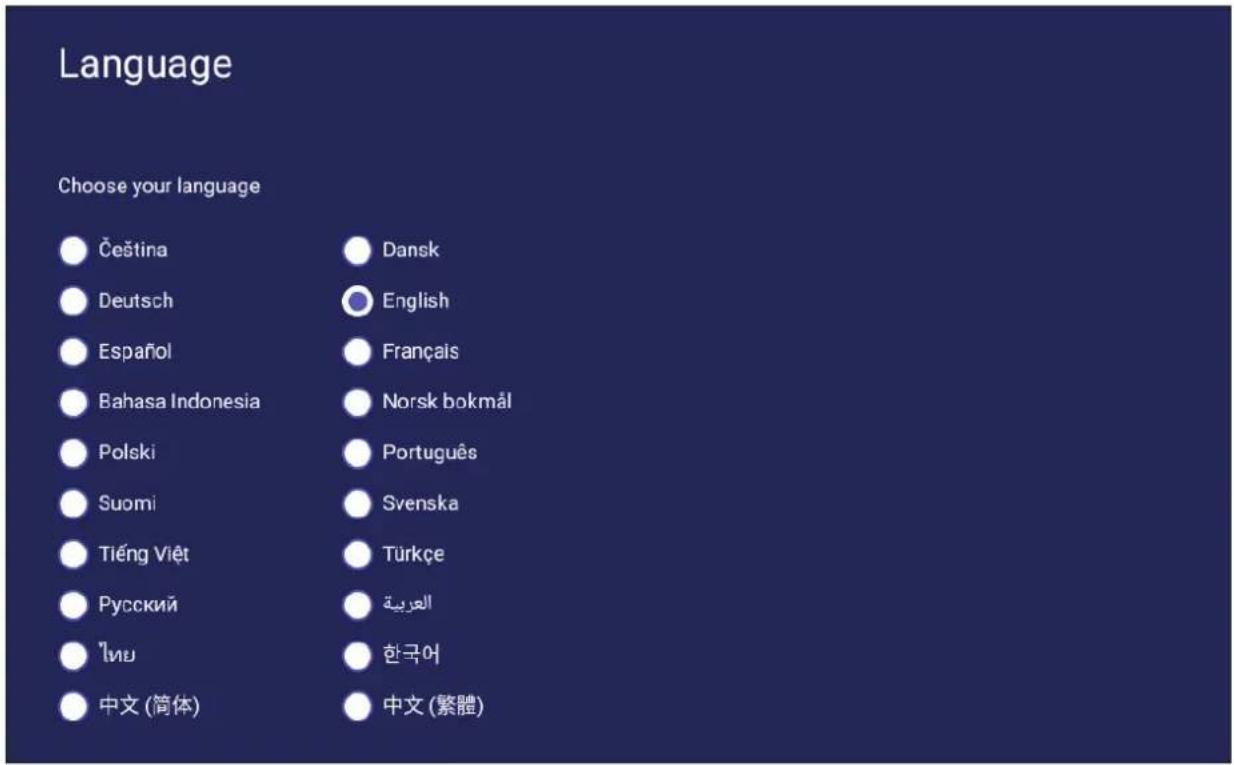

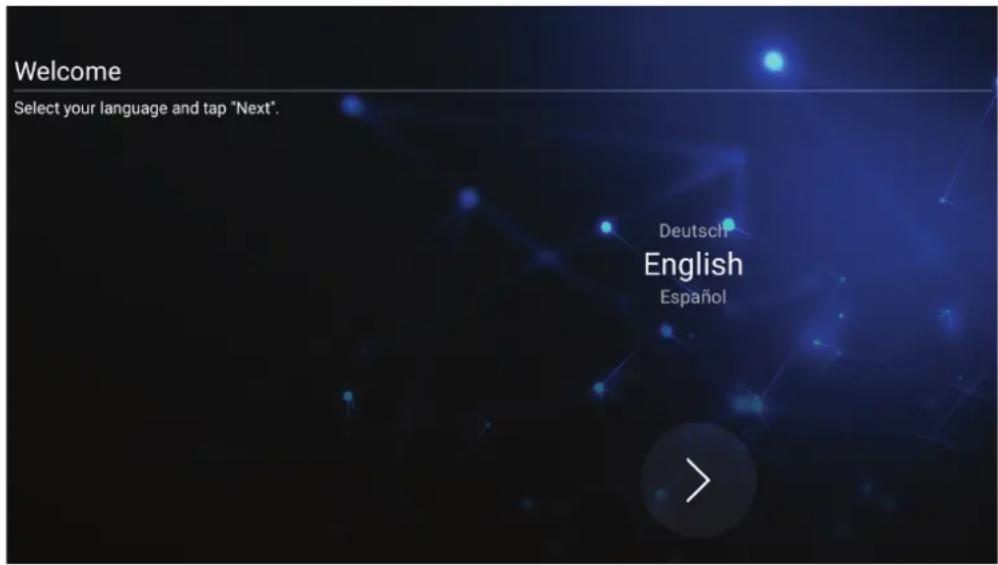

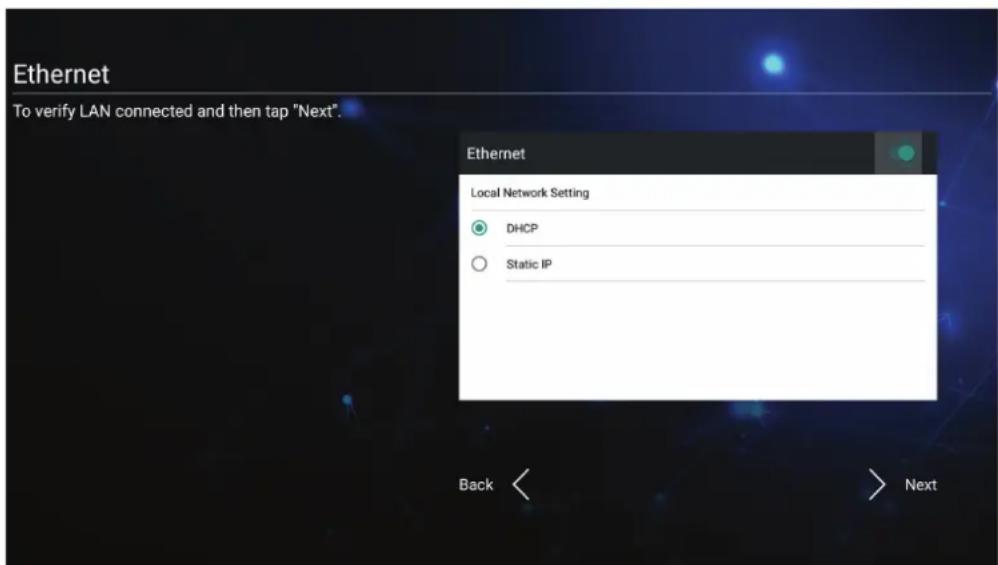

1. Séleconnez votre langue.

2. Congurez et vériez votre connexion LAN.35

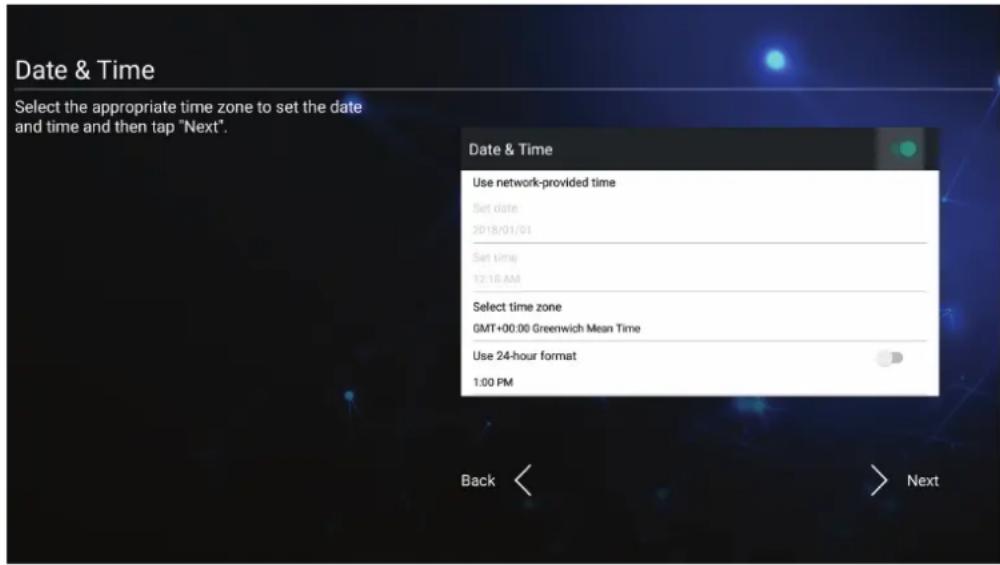

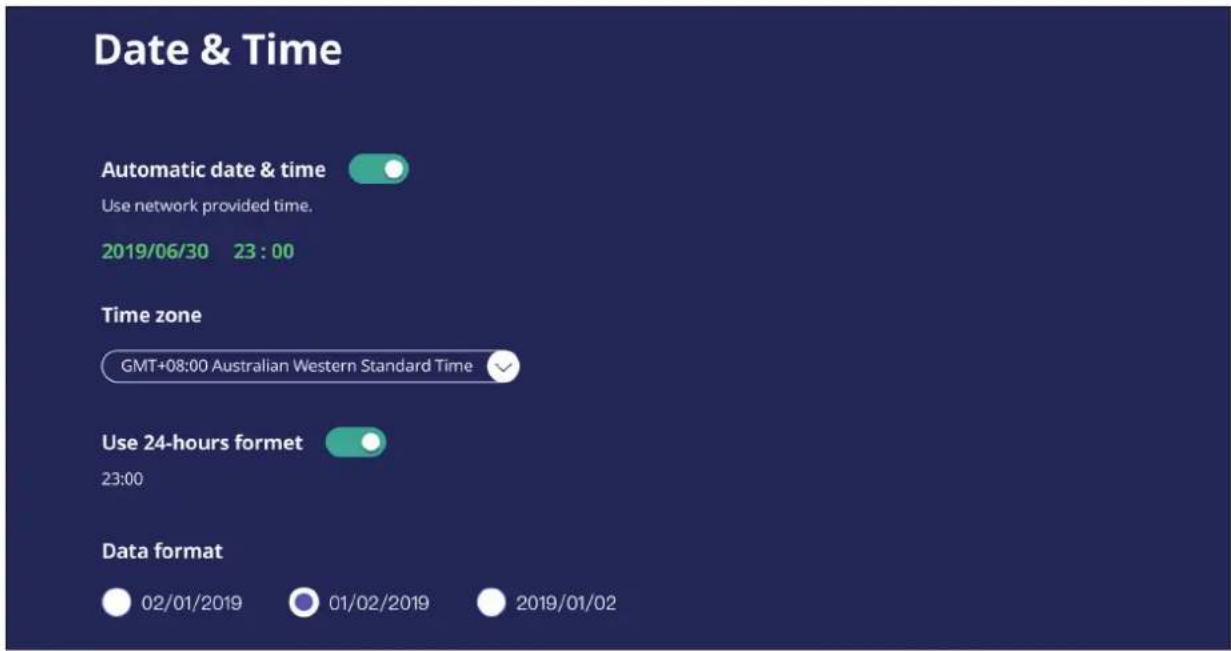

3. Séleconnez votre fuseau horaire pour régler la date et l’heure :

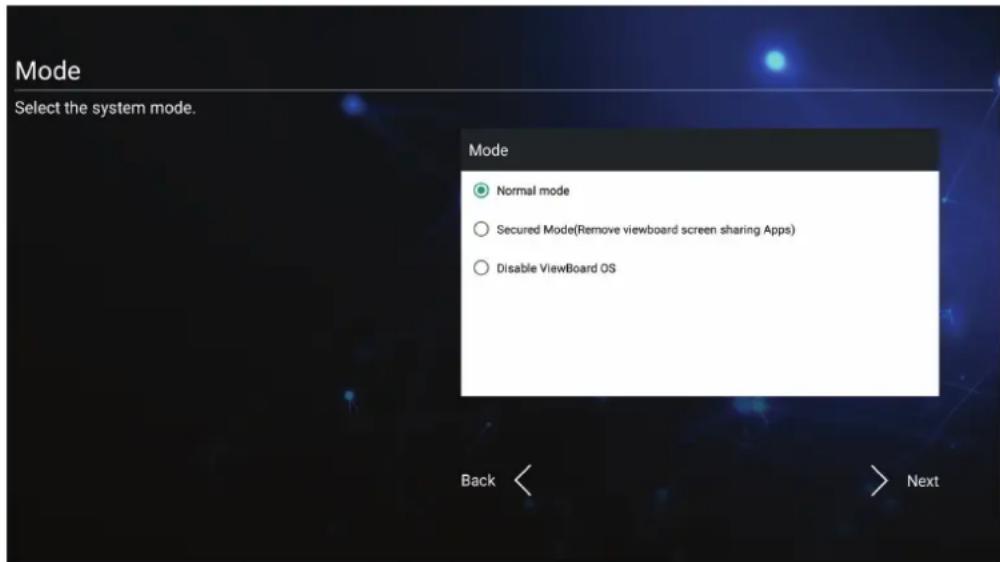

4. Séleconnez le mode système de votre choix :

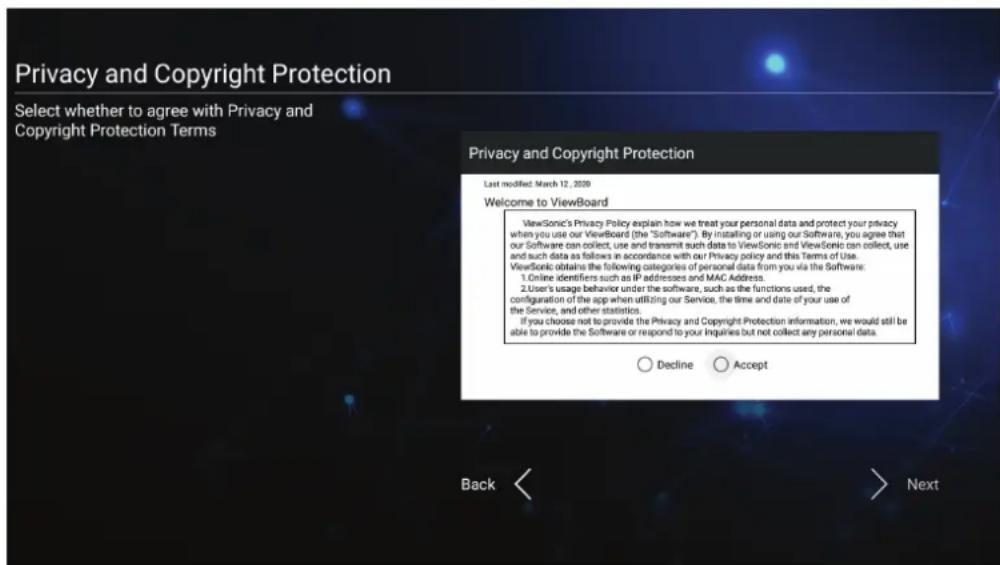

5. Acceptez ou refusez les termes et condions de protecon de la vie privée et des

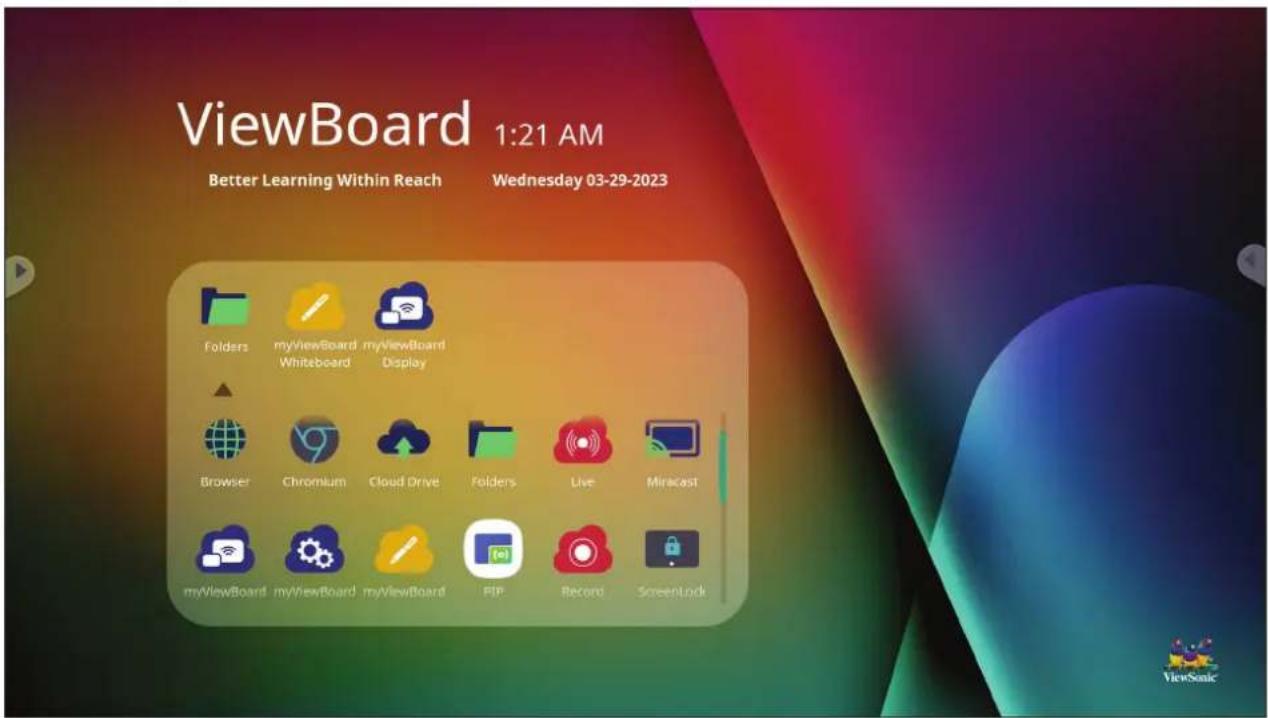

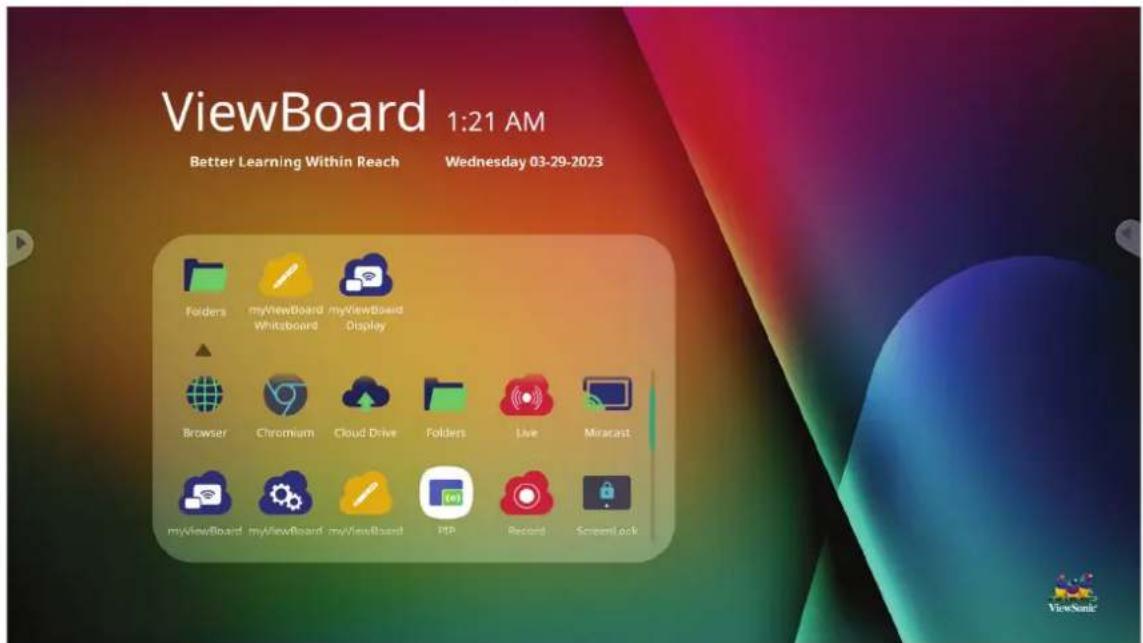

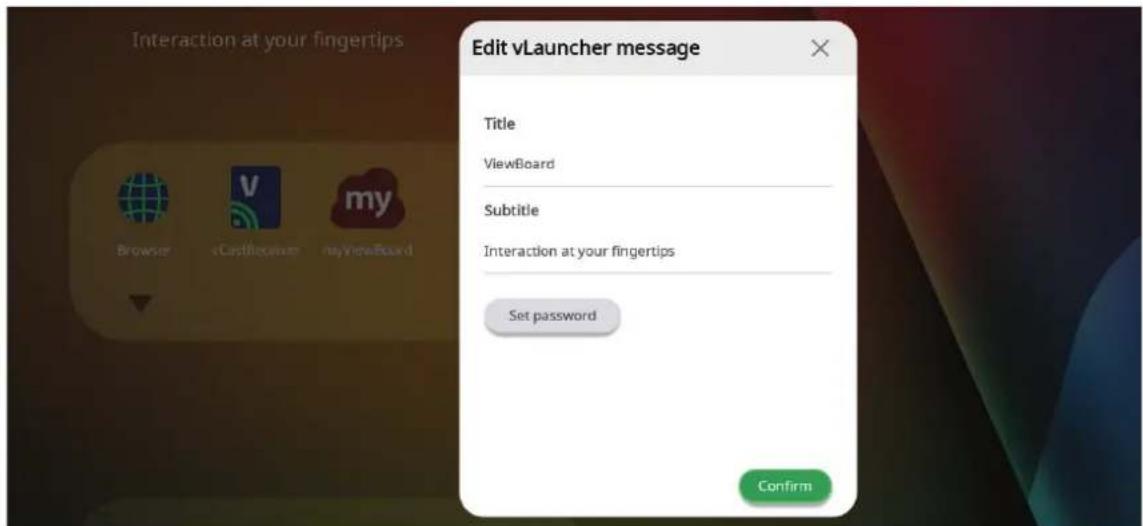

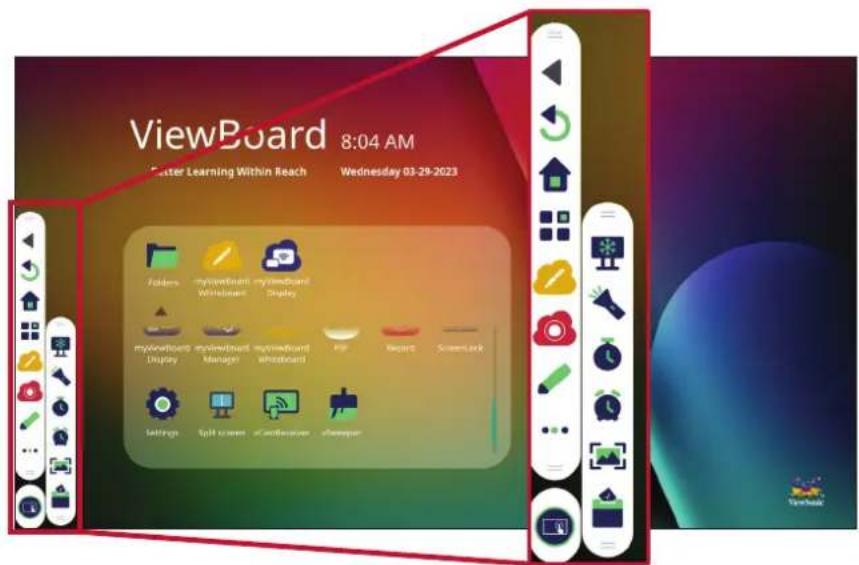

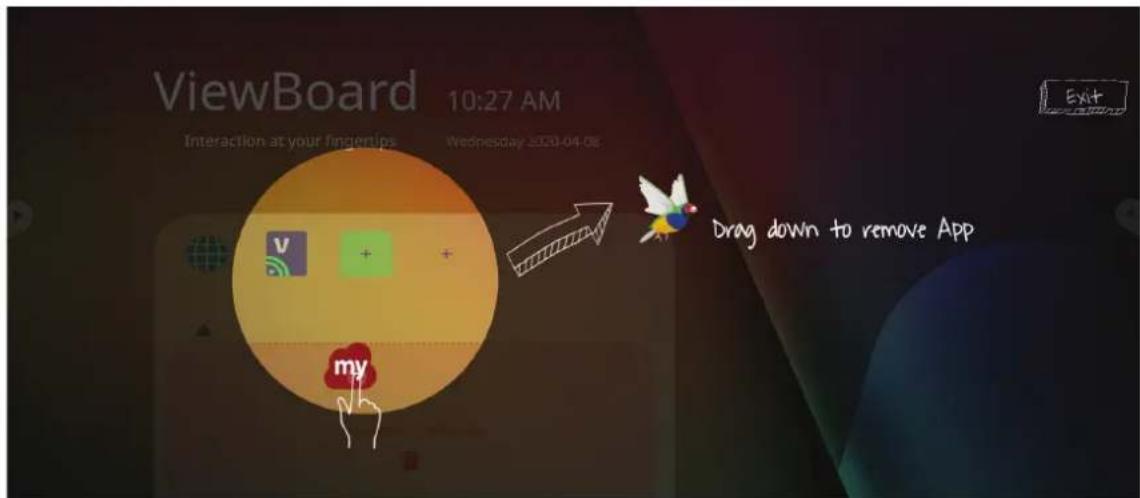

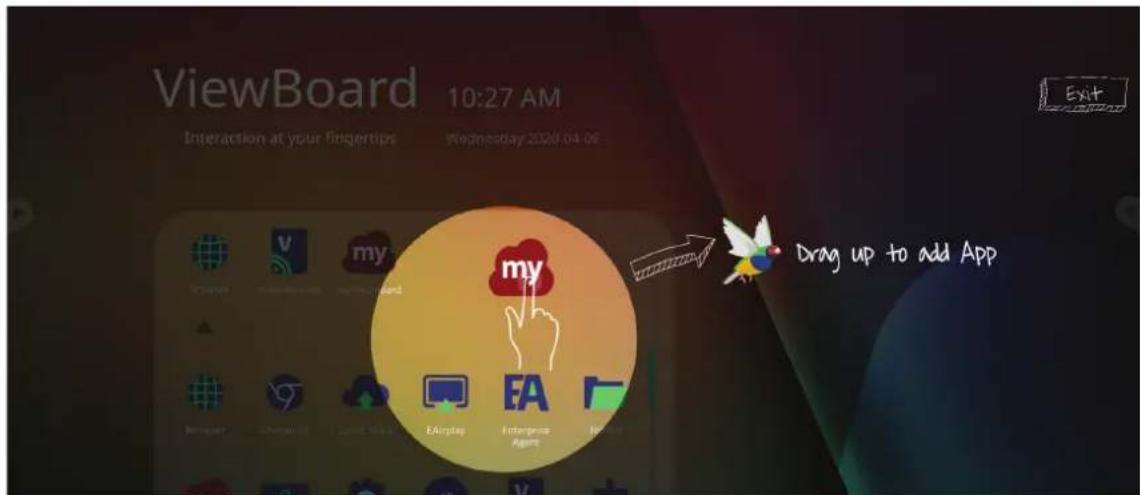

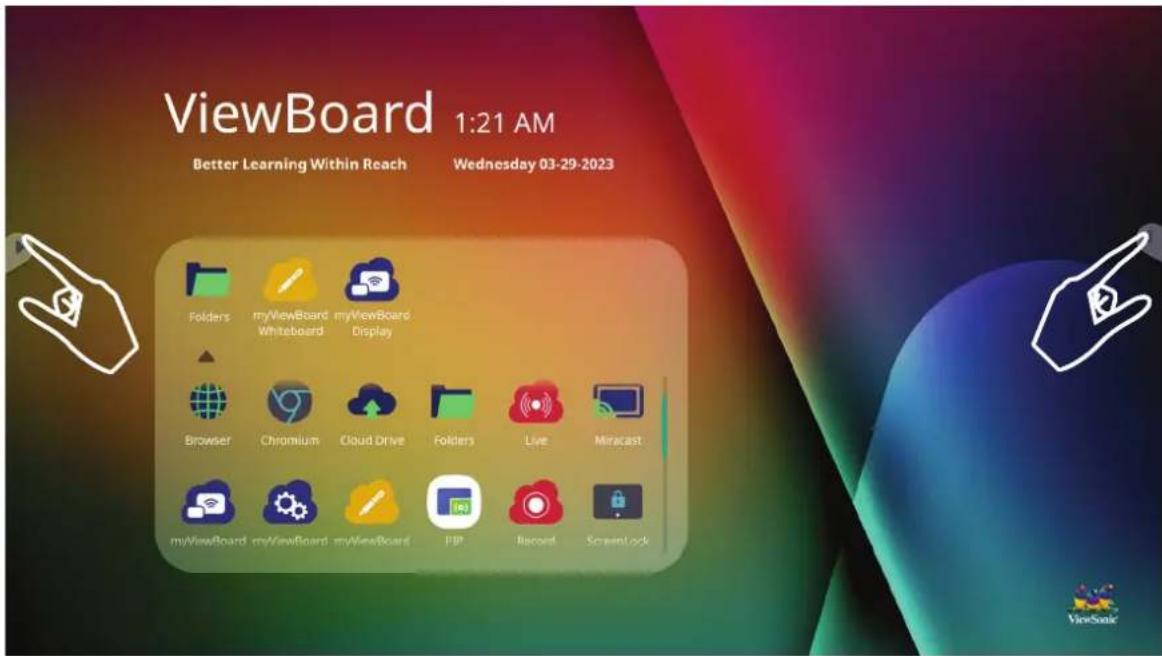

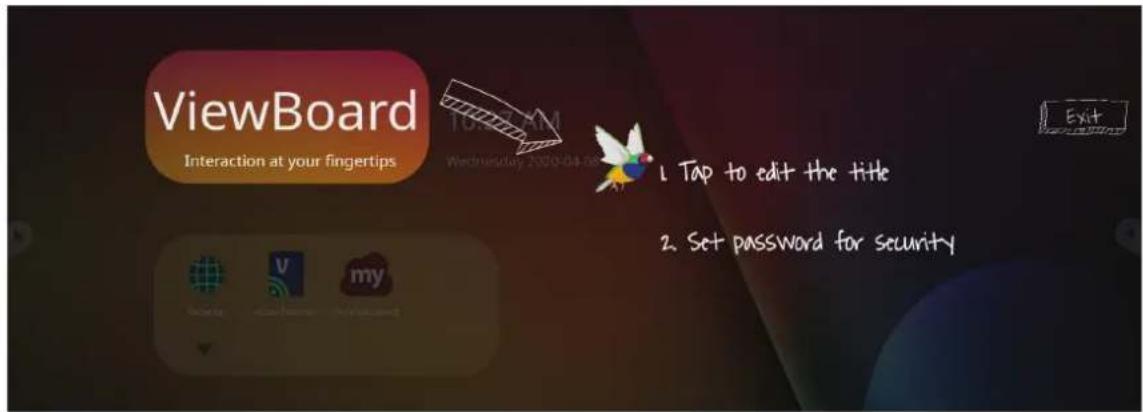

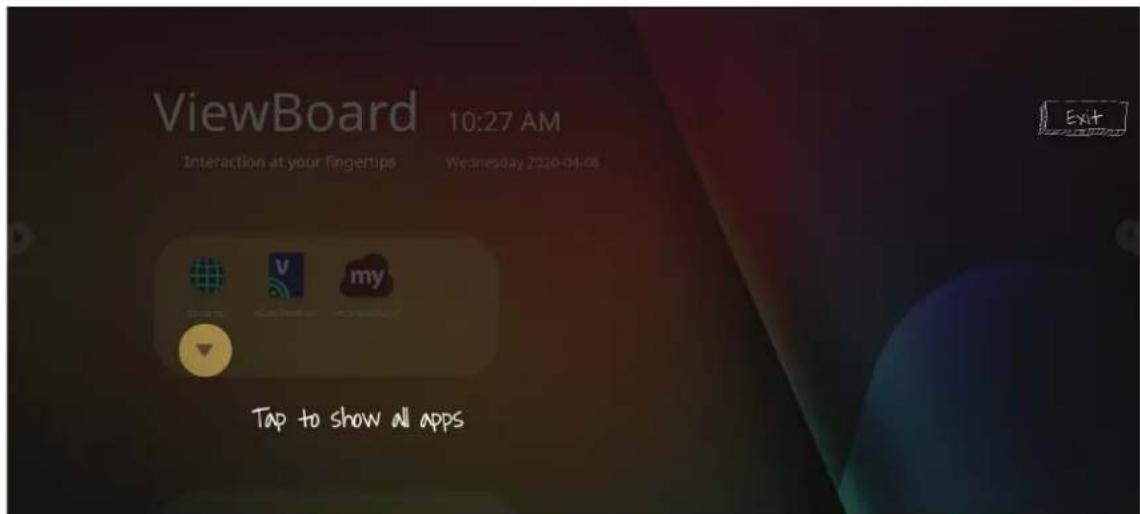

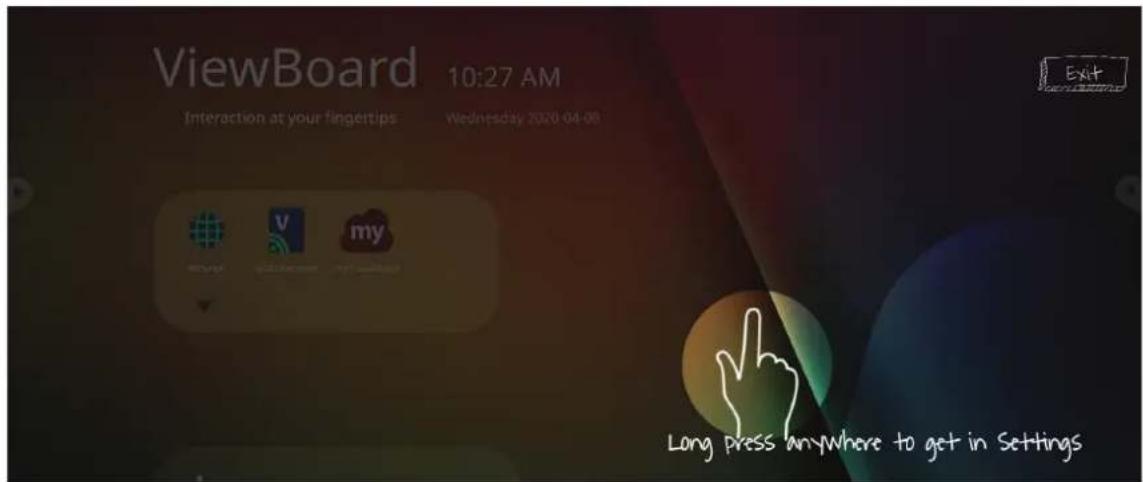

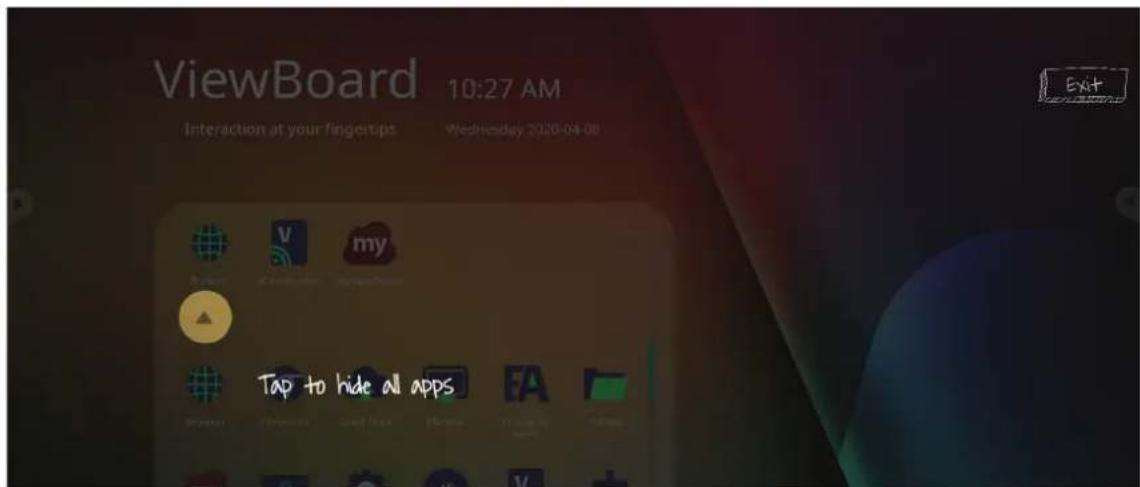

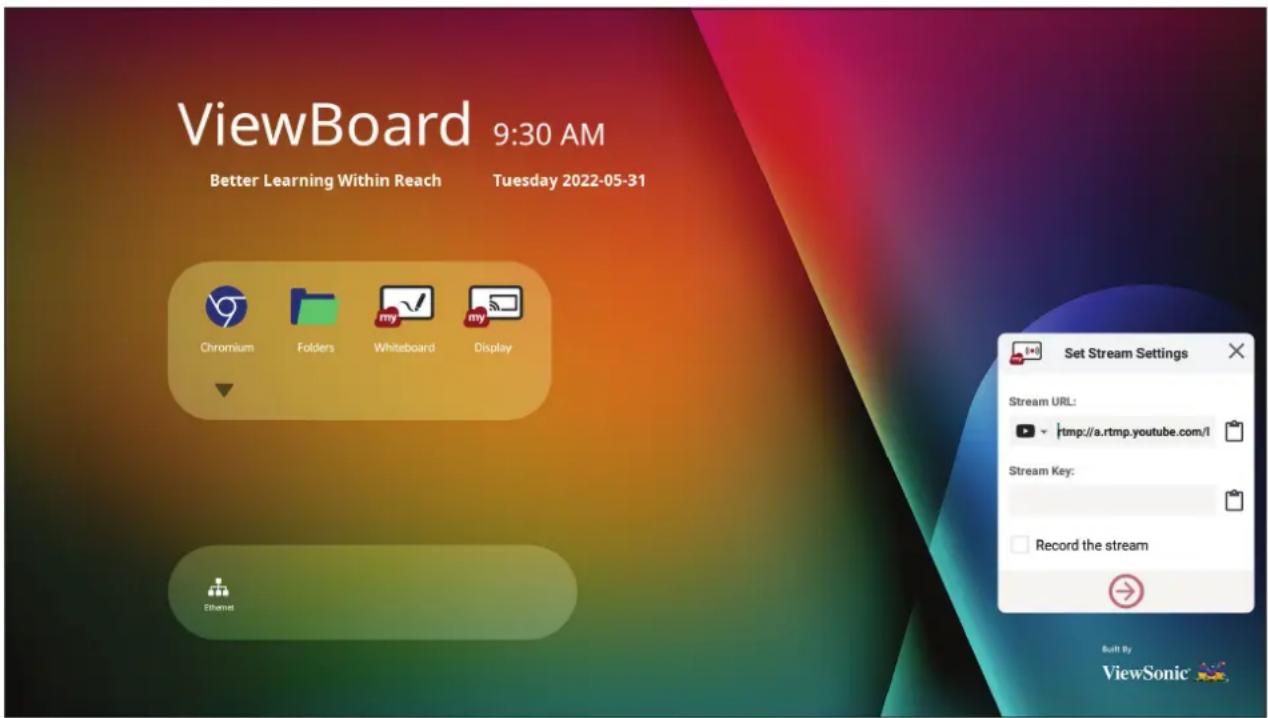

droits d’auteur.36 vLauncher - Écran d’accueil personnalisable Message vLauncher Il est possible de personnaliser le Title (Titre) et le Subtle (Sous-tre) du vLauncher en les pointant. Vous pouvez également dénir un mot de passe en pointant sur Set Password (Dénir mot de passe).37 Applicaons Toutes les applicaons installées se trouvent sur l’écran d’accueil. Pour voir toutes les applicaons, pointez sur la Flèche pointée vers le bas. Pour cacher le roir d’applicaons, pointez sur la Flèche pointée vers le haut. Pour ajouter un raccourci à une applicaon, tapez et restez appuyé sur l’applicaon puis faites glisser son icône vers le haut.38 Pour supprimer le raccourci d’une applicaon, tapez et restez appuyé sur l’applicaon puis faites glisser son icône vers le bas.39 Barre d’ouls Les icônes d’ouverture de la barre d’ouls sont situées sur les bords du ViewBoard et permeent d’accéder facilement aux ouls. Pour lancer un oul :

1. Appuyez sur l’icône d’ouverture de la barre d’ouls.

2. Appuyez sur l’icône de l’oul de votre choix.

REMARQUE : Le réglage par défaut de la barre d’ouls doit être disponible pour toutes les sources d’entrée ; l’ulisateur peut accéder aux opons depuis Sengs (Paramètres) > Preference (Préférence) > Toolbar sengs (Paramètres de la barre d’ouls) pour ajuster les opons : (1) Acher la barre d’ouls latérale, (2) Masquer la barre d’ouls latérale, (3) Désacver dans toutes les ports de source d’entrée.40 Icône Descripon Retour Retourner à l’écran d’opéraon précédent. REMARQUE : Uniquement pour la source Lecteur intégré. Accueil Retourne à l’Écran d’accueil du Lecteur intégré. Applica- ons Acher toutes les applicaons installées. Whiteboard Lance le logiciel de tableau blanc. Enregistrer Sauvegarde, ache et enregistre le contenu de l’écran.41 Icône Descripon Dessiner Accéder au stylet, au surligneur, à la gomme et enregistrer les opons. Marqueur Surligneur Gomme Annuler Rétablir Effacer Enregistrer Quitter Marqueur Annoter la superposion de toute source d’entrée avec de l’encre noire, blanche, jaune, orange, rouge, rose, verte ou bleue. REMARQUE : Le réglage par défaut du stylet prend en charge l’écriture avec jusqu’à 10 points. Surligneur Marquer et surligner avec de l’encre jaune, grise, or, orange, rouge, rose, verte ou bleue. REMARQUE : Le surligneur par défaut prend en charge le marquage avec jusqu’à 10 points. Gomme Eacer toute l’encre numérique de la sélecon sur l’écran. Annuler Annuler les acons précédentes. Rétablir Restaurer les acons précédentes. Eacer Eace toute l’encre numérique sur l’écran. Enregistrer Enregistrer l’image et les annotaons à l’écran. Quier Fermer l’oul de dessin.42 Icône Descripon Plus Voir d’autres d’applicaons dans la barre d’ouls de ViewBoard. Geler l’écran Spot Chrono- mètre Minu- terie Capture d’écran Air Class Masquer/ Afficher Geler l’écran Converr le contenu à l’écran en image xe ; vous pouvez alors eectuer un zoom avant ou arrière, revenir à un plein écran et quier. Zoom avant Zoom arrière Plein écran Quitter Spot Meez en surbrillance une zone de contenu importante. Appuyez sur l’icône Réglage pour régler la taille du spot et l’eet de mélange alpha.43 Icône Descripon Plus Chronomètre Appuyez sur Start (Démarrer) pour démarrer le chronomètre s’allume. Le chronomètre peut être mis en pause, repris, divisé ou réinialisé à tout moment. Minuterie Accède au compte à rebours avec un réglage d’alarme oponnel. Touchez et glissez pour régler les valeurs numériques, puis cliquez sur Start (Démarrer). Le compte à rebours peut être mis en pause, repris ou réinialisé à tout moment.44 Icône Descripon Plus Capture d’écran Prendre une capture d’écran de l’écran actuel. Air Class Oul d’enseignement interacf pouvant être ulisé en classe. Masquer/Acher Cacher ou acher les icônes de lancement de la Barre d’ouls. Paramètres Accéder aux Paramètres système.45 Menu OSD (Achage à l’écran) Pour accéder aux General Sengs (Paramètres généraux) et Input Sengs (Paramètres d’entrée) via le Menu OSD. ViewBoard a deux opons pour ouvrir le menu OSD : Opon 1 Appuyez longtemps n’importe où sur l’arrière-plan du vLauncher. Opon 2 Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande.

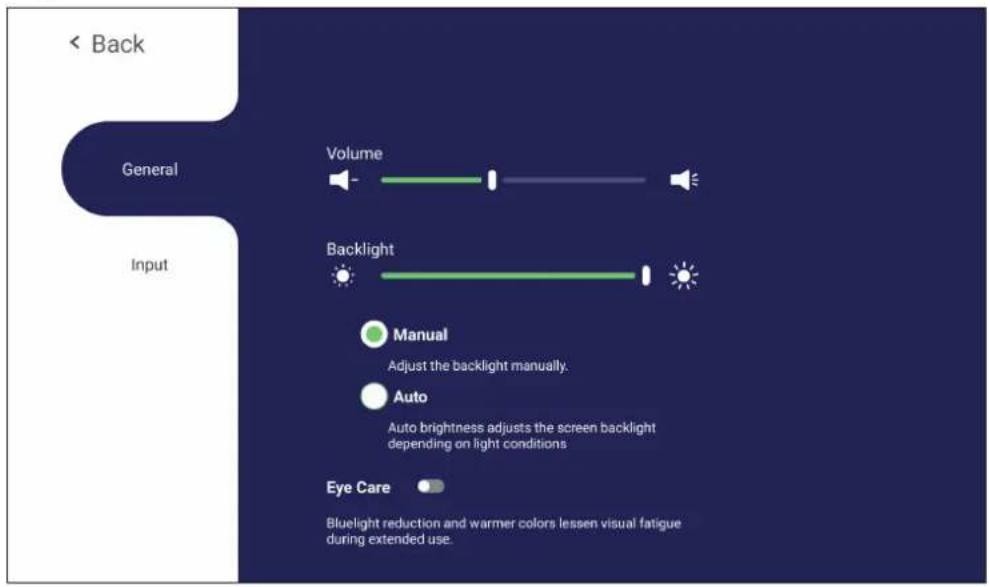

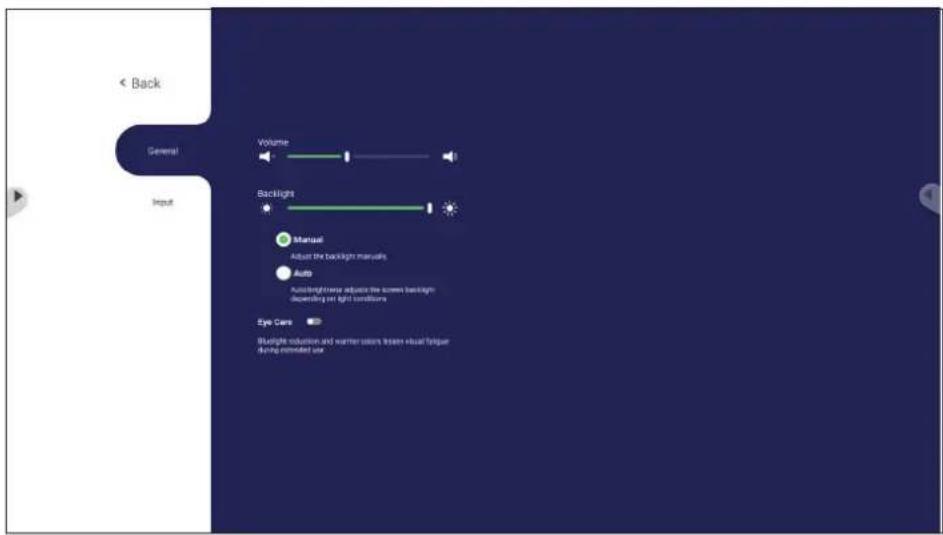

Paramètres généraux Pour régler le rétroéclairage et acver/désacver la foncon Eye Care (Soin des yeux) :

1. Appuyez sur INPUT (ENTRÉE) de la télécommande ou restez appuyé sur l’arrière-

plan du vLauncher puis touchez General (Général) sur l’écran (si nécessaire) pour afficher le menu General Settings (Paramètres généraux).

2. Déplacez le curseur de luminosité directement pour régler la valeur du

rétroéclairage et/ou touchez On ou Off pour activer/désactiver la fonction.

3. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l’extérieur du menu pour quitter. Pour régler le volume :

1. Appuyez sur INPUT (ENTRÉE) de la télécommande ou restez appuyé sur l’arrière-

plan du vLauncher puis touchez General (Général) sur l’écran (si nécessaire) pour afficher le menu General Settings (Paramètres généraux).

2. Déplacez le curseur du volume directement pour régler le volume.

(Mute) (Muet) sur la télécommande pour activer ou désactiver la fonction de sourdine.

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l’extérieur du menu pour quitter.47 Input Sengs (Paramétrage des entrées) Pour séleconner une source d’entrée :

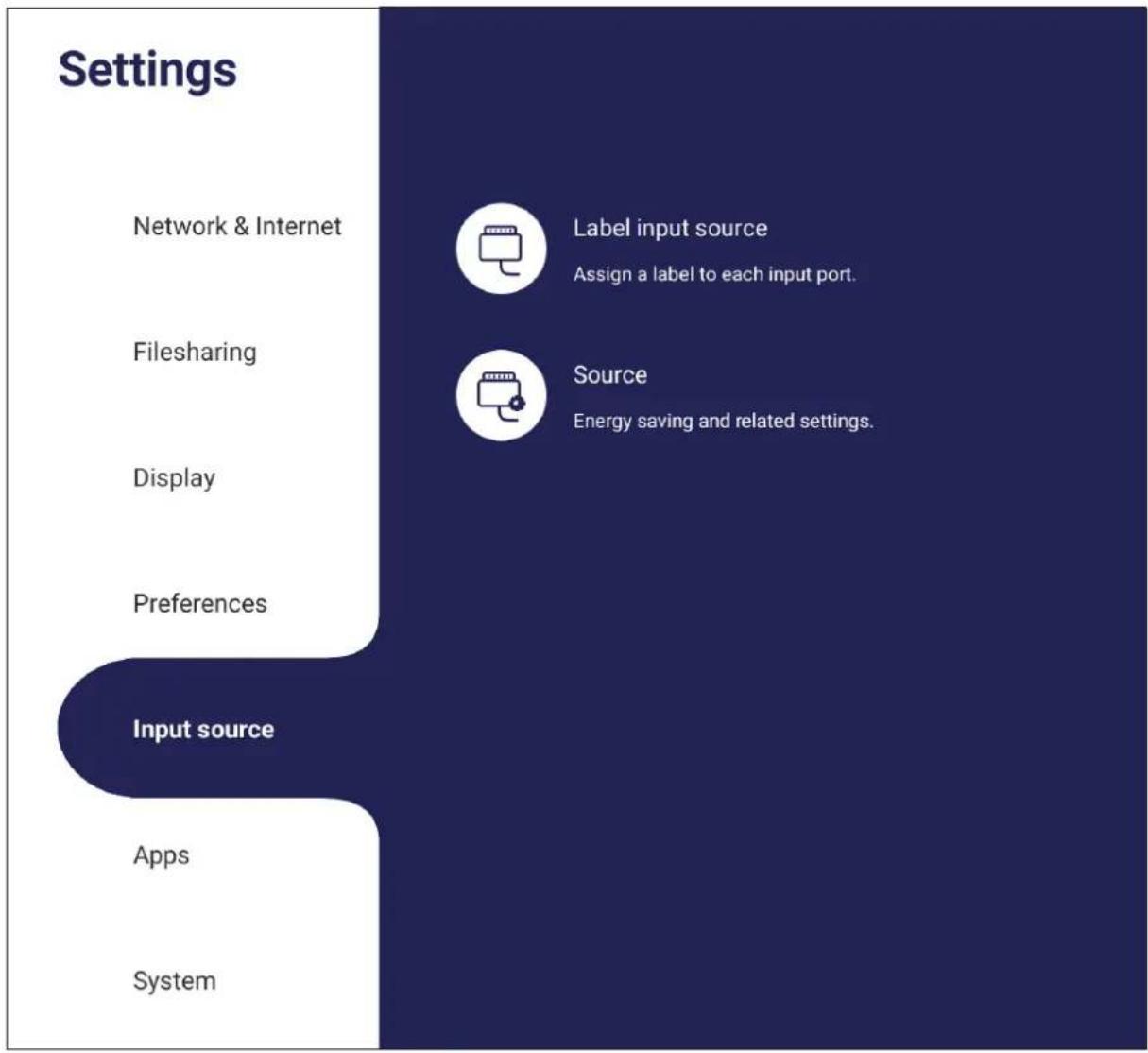

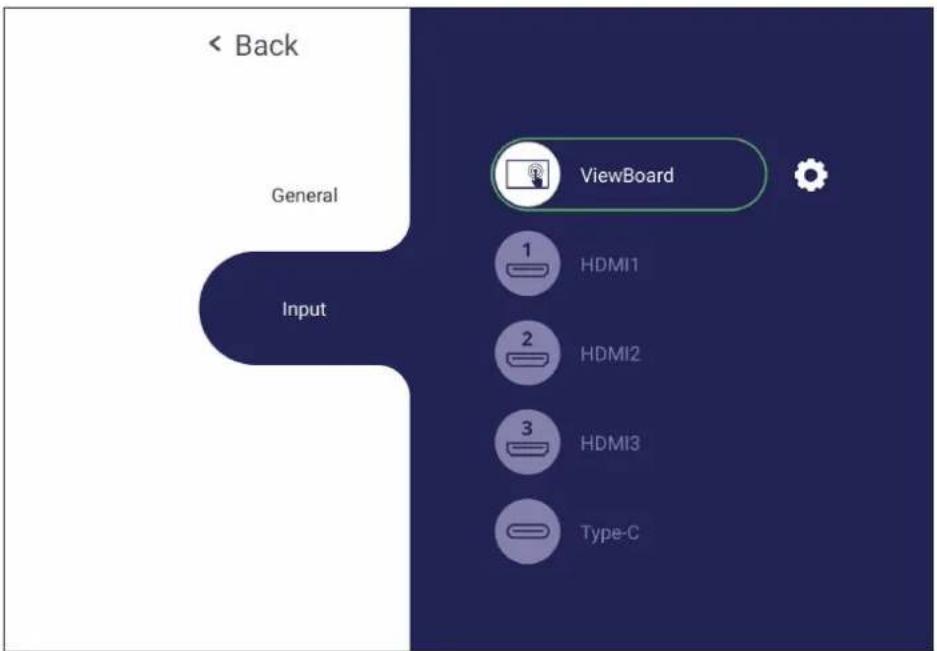

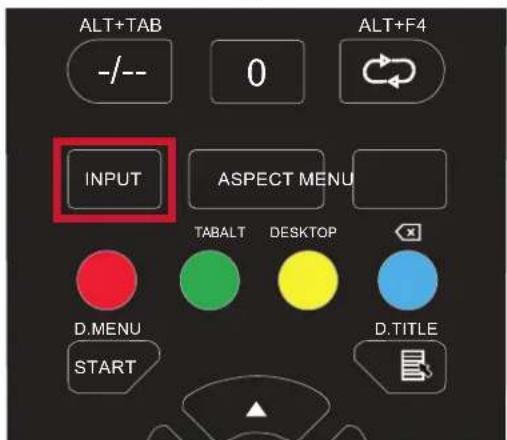

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton

sur la panneau frontal, ou appuyez sur l’icône réglage sur la barre d’outils pour afficher le menu Input Settings (Paramétrage des entrées).

2. Appuyez sur q/p/t/u pour sélectionner la source d’entrée désirée.

REMARQUE : La source PC ne s’affiche que lorsqu’un ordinateur est connecté.

3. Appuyez sur ENTER (ENTRER) sur la télécommande ou appuyez sur la source

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l’extérieur du menu pour quitter. REMARQUE : Pour ajuster les paramètres d’une source d’entrée, touchez l’icône de réglage à côté de la source d’entrée en surbrillance.48 Paramétrage - Source d’entrée HDMI & Type C Appuyez sur MENU de la télécommande, ou séleconnez l’icône Réglage à côté de la source d’entrée dans Input Sengs (Paramétrage des entrées) pour lancer le menu Sengs (Paramétrage). Le paramétrage comprend les secons suivantes : Audio, Screen (Écran) et Display (Achage). Audio Sengs (Paramètres audio)

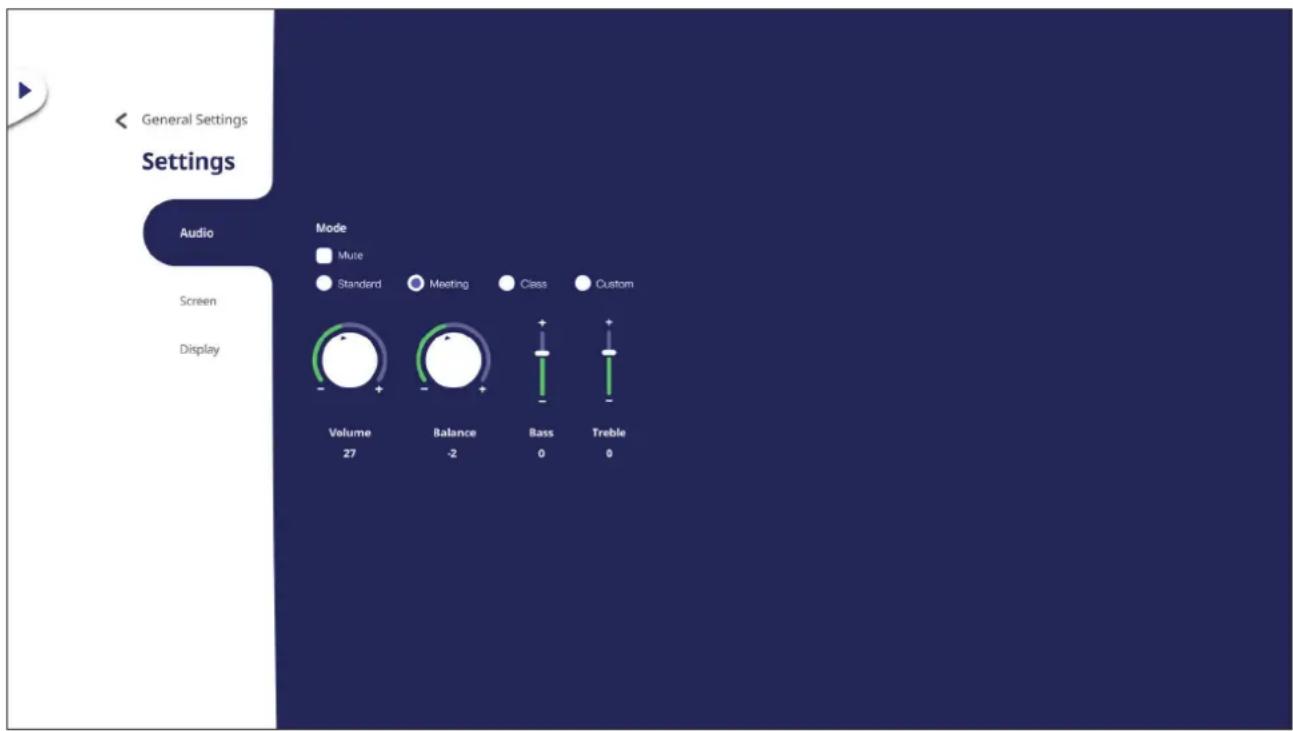

1. Appuyez sur q sur la télécommande et séleconnez le menu Audio (Audio).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l’opon pour la séleconner.

3. Réglez les paramètres Volume (Volume), Bass (Graves), Treble (Aigus) et

Balance (Balance) directement en touchant et ajuster chaque valeur, ou avec la télécommande en appuyant sur ENTER (ENTRER) pour ajuster chaque opon.

4. Appuyez directement sur le curseur Mute (Muet) pour acver/désacver le mode

muet, ou appuyez sur (Mute) (Muet) sur la télécommande.

5. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l’extérieur du menu pour quier.49 Screen Sengs (Paramètres de l’écran)

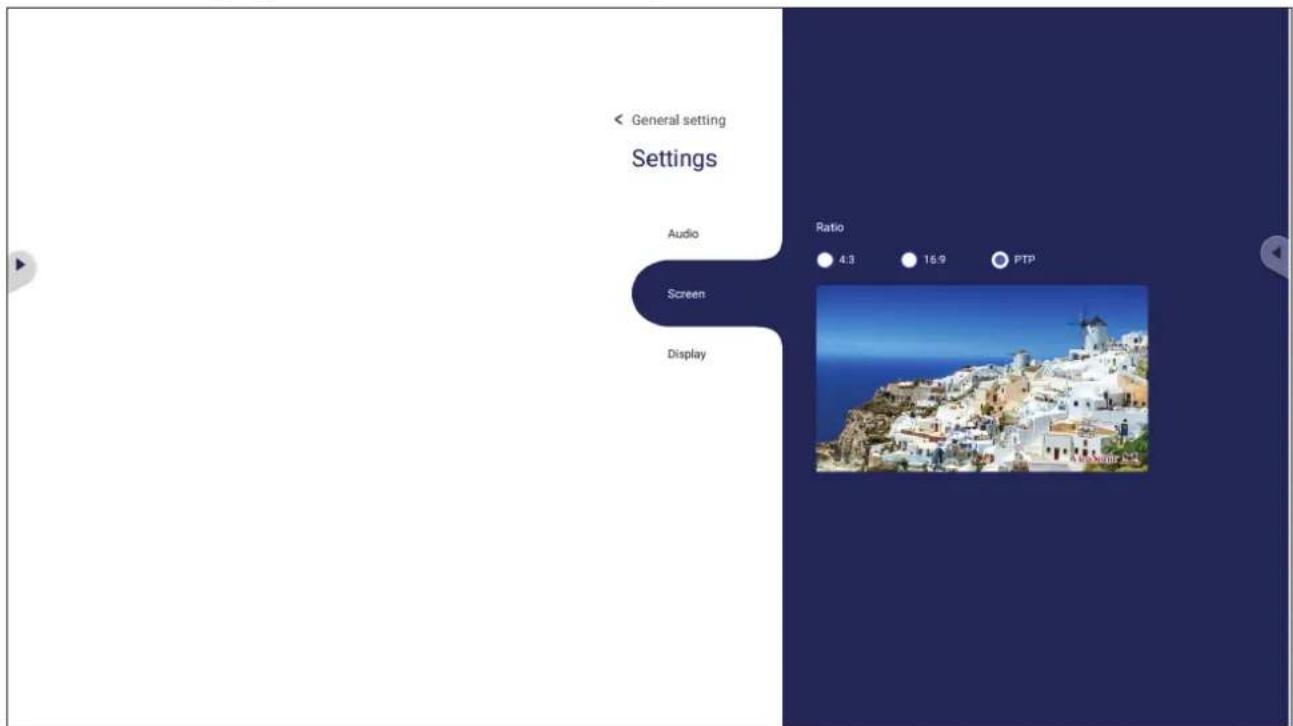

1. Appuyez sur q sur la télécommande et séleconnez le menu Screen (Écran).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l’opon pour la séleconner.

3. Ajustez votre préférence en appuyant directement sur chaque valeur ou avec la

télécommande en appuyant sur ENTER (ENTRER).

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l’extérieur du menu pour quier.50 Display Sengs (Paramètres d’achage)

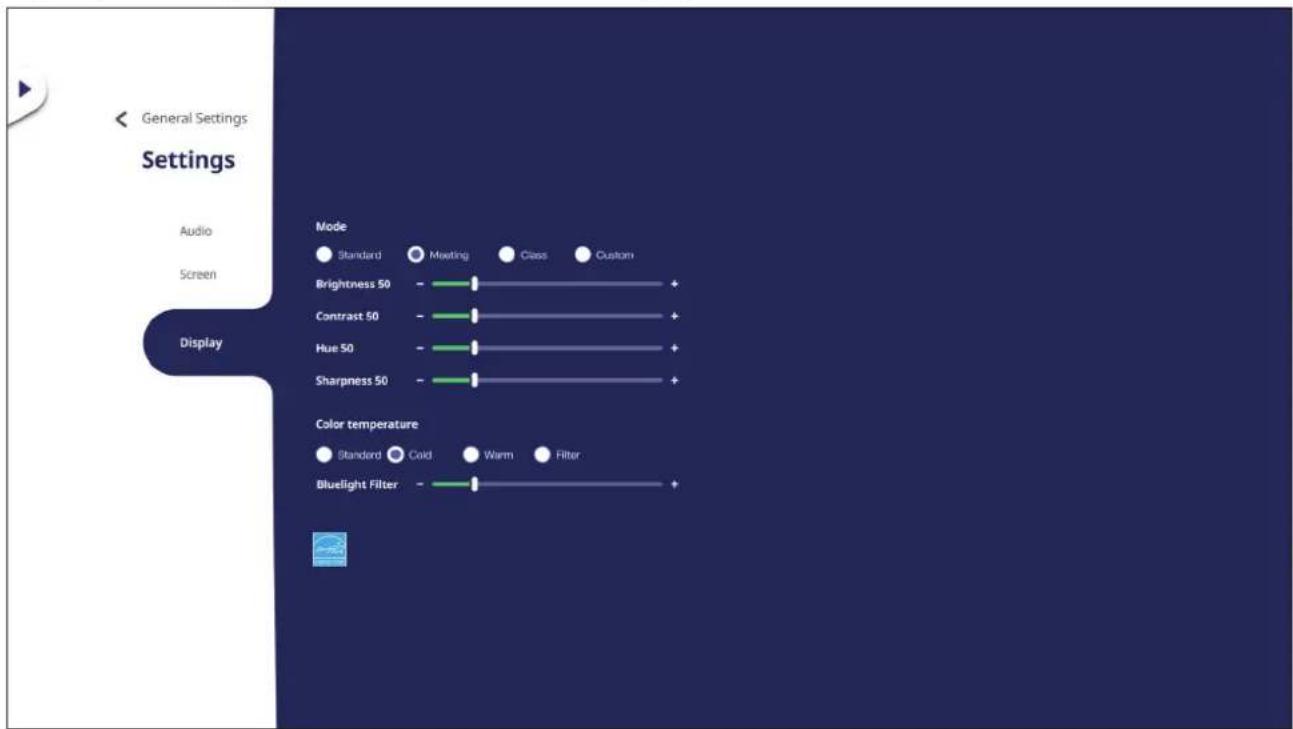

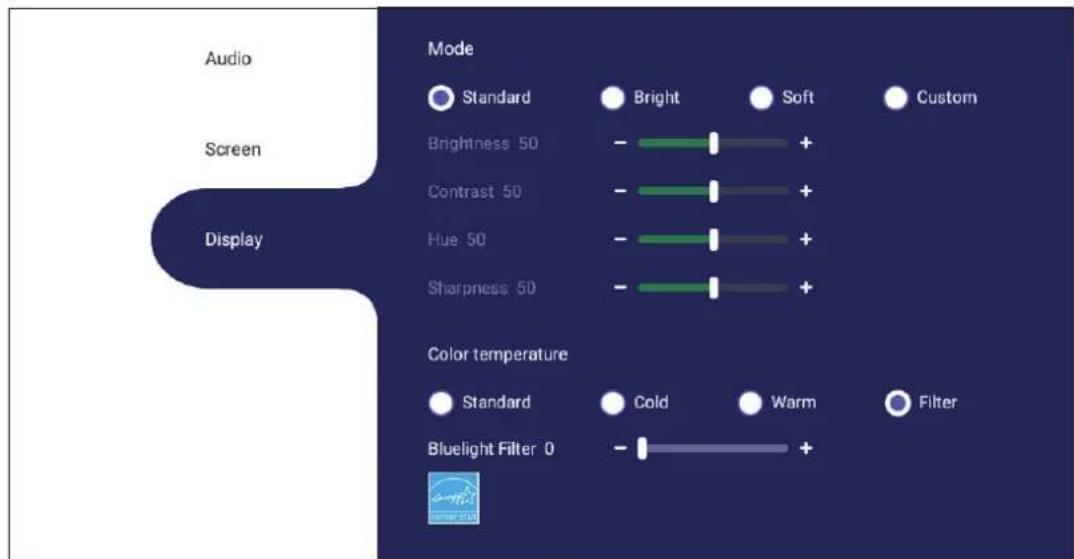

1. Appuyez sur q sur la télécommande et séleconnez le menu Display (Achage).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l’opon pour la séleconner.

3. Réglez les paramètres Brightness (Luminosité), Contrast (Contraste), Hue (teinte)

et Sharpness (Neeté) directement en touchant et ajuster chaque valeur, ou avec la télécommande en appuyant sur ENTER (ENTRER) pour ajuster chaque opon.

4. Déplacez le curseur de la lumière bleue directement pour régler la valeur de la

5. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l’extérieur du menu pour quier.51 Filtre faible émission de lumière bleue et santé oculaire Blue Light Filter (Filtre de lumière bleue) bloque la lumière bleue à énergie élevée pour une expérience de visualisaon plus confortable. REMARQUE : Pour répondre à la cercaon relave à la faible émission de lumière bleue, les paramètres Achage doivent être réglés sur :

• Mode : Standard (Brightness (Luminosité) et Contrast (Contraste) sur 50)

• Temp. de couleur : Filtre

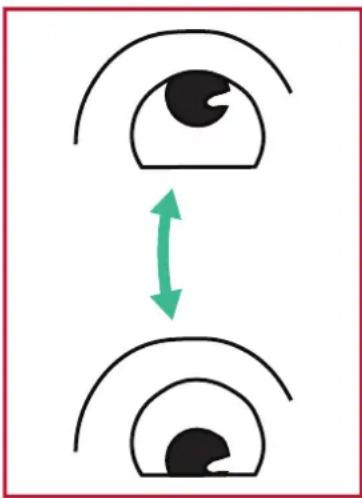

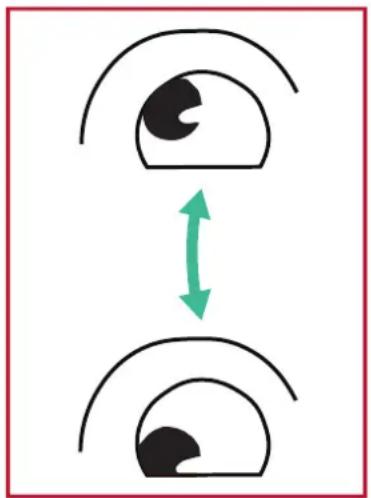

• Blue Light Filter (Filtre lumière bleue) : 0 Calculer les pauses Si vous regardez des écrans sur de longues périodes de temps, il est recommandé de faire des pauses régulières en arrêtant la visualisaon. De courtes pauses d’au moins 10 minutes sont recommandées après une (1) heure de visualisaon connue. Faire des pauses plus courtes et plus fréquentes est généralement plus bénéque que des pauses plus longues et moins fréquentes. Fague liée à la mise au point oculaire (règle des 20-20-20) Pour réduire la fague oculaire liée au fait de xer connuellement l’écran, éloignez votre regard de l’écran au moins toutes les 20 minutes et xez un objet lointain (à au moins 6 mètres de distance) pendant au moins 20 secondes. Regarder des objets distants Au moment de la pause, les ulisateurs peuvent en proter pour soulager leur fague et la sécheresse oculaire en xant des objets qui sont loin d’eux pendant 10-15 secondes, puis en observant quelque chose proche d’eux pendant 10-15 secondes. Répétez cet exercice jusqu’à 10 fois. La capacité de vos yeux à xer un point peut en eet se « verrouiller » après un long travail sur ordinateur. Cet exercice permet de réduire ce risque.52 Exercices des yeux et du cou Exercices des yeux Les exercices des yeux peuvent contribuer à réduire la fague oculaire. Roulez lentement vos yeux vers la gauche, la droite, en haut et en bas. Répétez autant de fois que nécessaire. Exercices pour les yeux (1) Gar dez le corps et votre tête droits. Déplacez les

gardez le plafond, puis descendez-les jusqu’ au sol. (3) Déplacez les yeux pour regarder des objets dans la

direcon supérieure droite

puis dans la direcon inférieure droite. Répétez l’opéraon pour les direcons gauche supérieure et gauche inférieure. (2) Déplacez vos yeux lentement de gauche à droite pour regarder des objets des deux côtés. Exercices du cou Les exercices du cou peuvent également contribuer à réduire la fague oculaire. Détendez vos bras et laissez-les pendre sur les côtés, penchez-vous légèrement en avant pour érer le cou, tournez votre tête à droite et à gauche. Répétez autant de fois que nécessaire.53 Paramètres - Lecteur intégré Lorsque ViewBoard est en source d’entrée Embedded Player (Lecteur intégré), appuyez sur MENU de la télécommande ou touchez l’icône de paramétrage à côté de la source d’entrée du Paramétrage des entrées (menu OSD)pour accéder au menu Sengs (Paramétrage). Network & Internet (Réseau & Internet) Permet de vérier l’état actuel de connexion du réseau, de paramétrer et de gérer le Wi-Fi, Ethernet, Bluetooth et VPN et d’établir un hotspot sans l. REMARQUE :

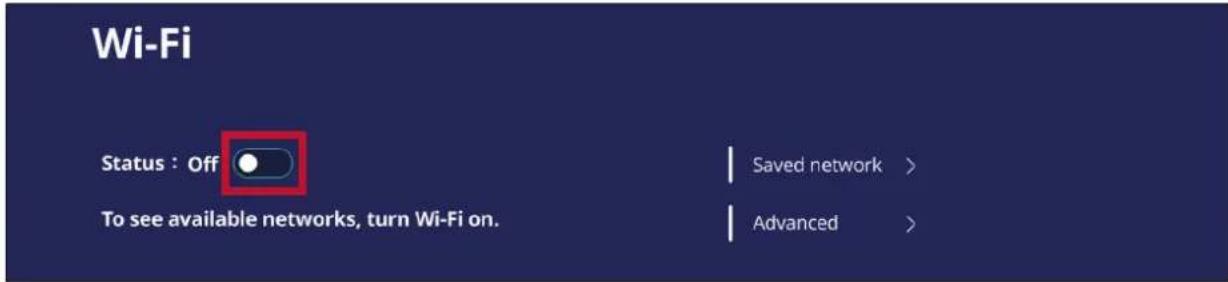

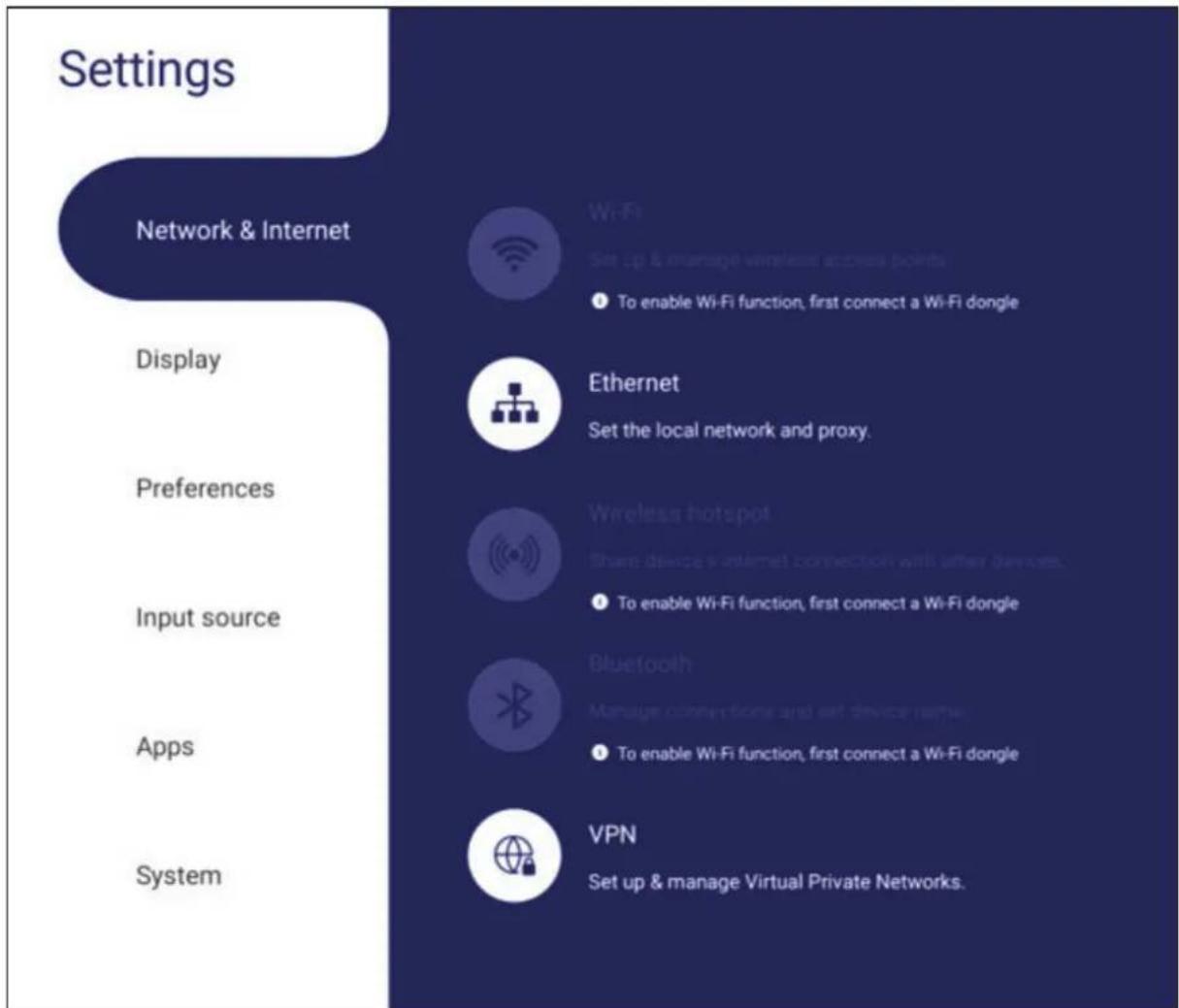

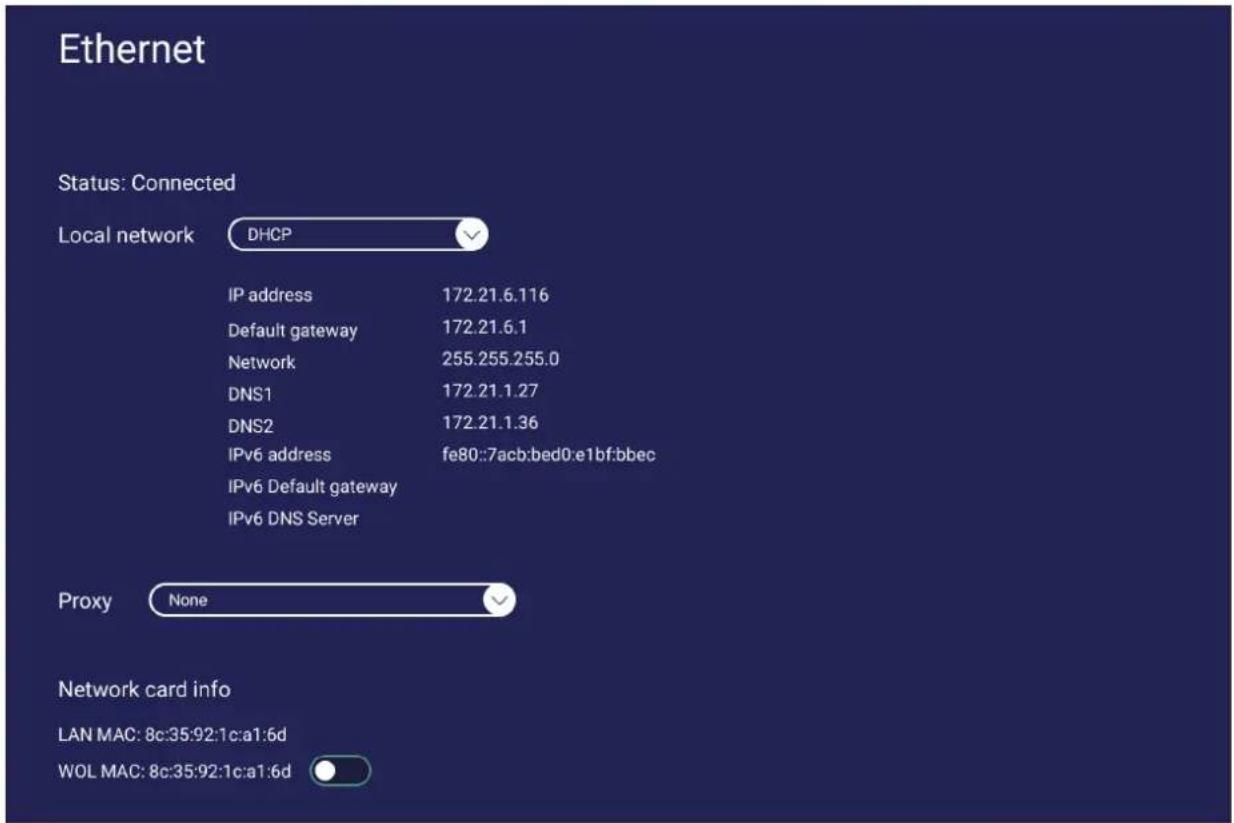

• Les paramètres Wi-Fi, hotspot sans fil et Bluetooth s’affichent lorsque LB- WIFI-001 (optionnel) a été installé.

• Ethernet est désactivé automatiquement lorsque le Wi-Fi est activé. Le Wi- Fi est désactivé automatiquement lorsque Ethernet est activé. Le Wi-Fi est désactivé lorsque le point d’accès sans fil est activé.

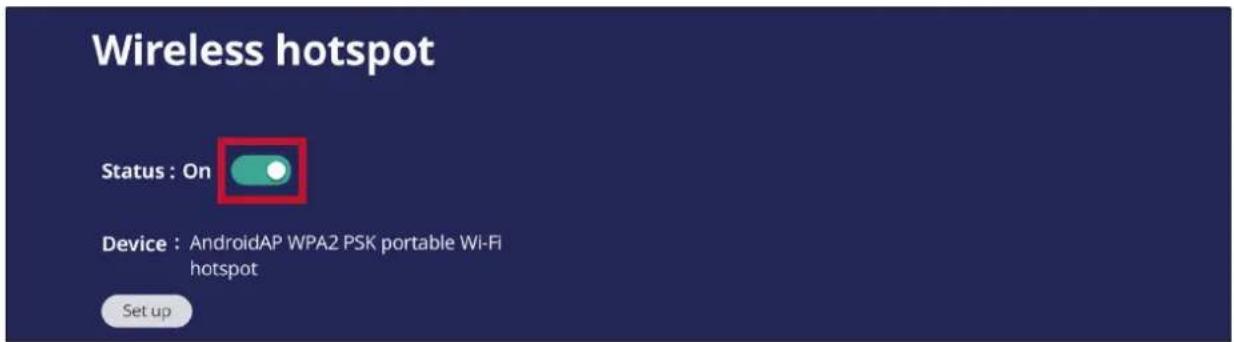

• L’appareil ne peut pas se connecter à Internet lorsque le hotspot sans fil est activé.54 Wi-Fi Congurez et gérez les points d’accès sans l.

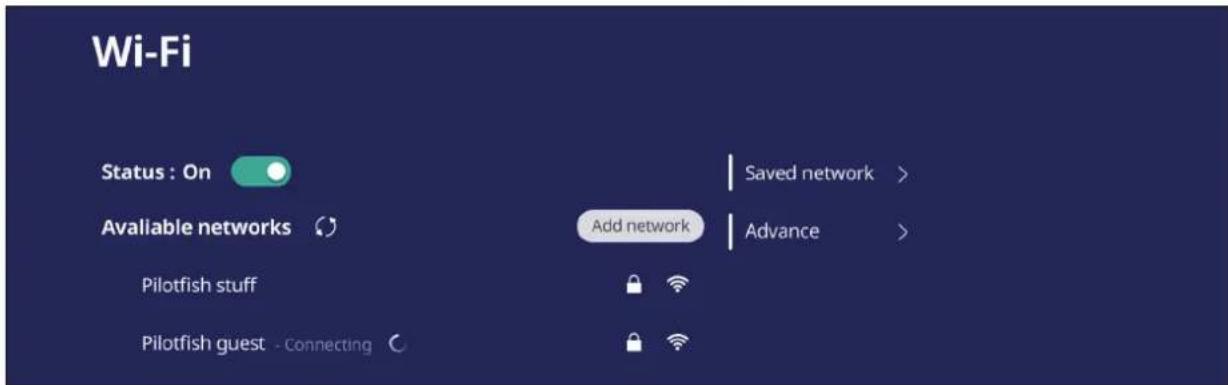

• Touchez le bouton à bascule pour acver On (Acver) ou désacver O (Désacver) le Wi-Fi.

• Une fois acvé On (Acver), vous pouvez : Add a Network (Ajouter un réseau), acher Saved Networks (Réseau enregistrés), Refresh (Actualiser) la liste des réseaux, ou acher les paramètres Advanced (Avancés).

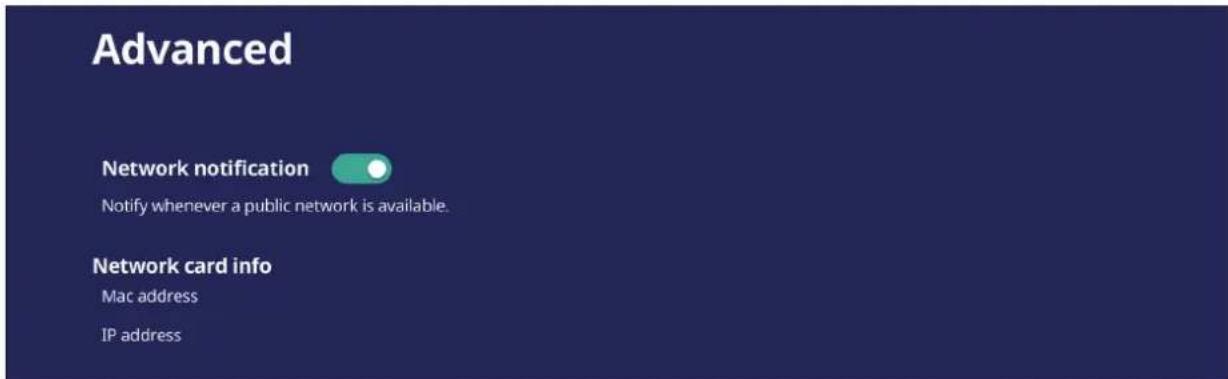

• Dans les paramètres Advanced (Avancés), vous pouvez On (Acver) ou O (Désacver) les Network nocaons (Nocaons réseau) et acher les Network card info (informaons relaves à la carte réseau).55 Ethernet Dénissez le réseau local et le proxy.

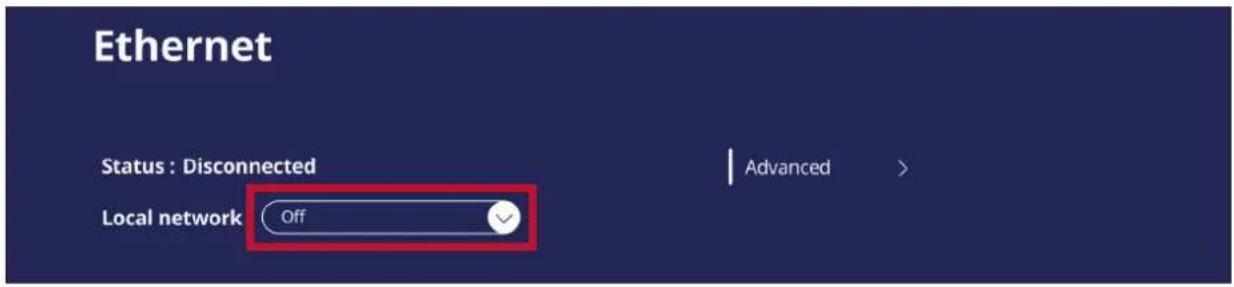

• Touchez le menu déroulant pour connecter/déconnecter Ethernet.

• Vous pouvez également régler les paramètres Local network (Réseau local) et Proxy.56 Wireless hotspot (Hotspot sans l) Dénissez et partagez votre connexion Internet avec d’autres appareils.

• Touchez le bouton à bascule pour acver On (Acver) ou désacver O (Désacver) le Wireless hotspot (Hotspot sans l).

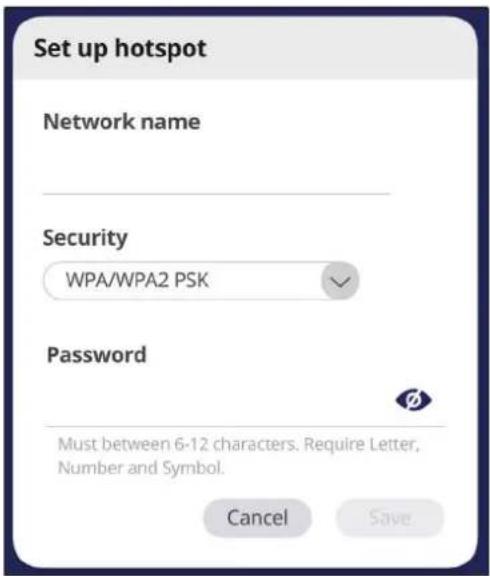

• Touchez Set up (Congurer) pour paramétrer le Network name (Nom du réseau), la Security (Sécurité), et le Password (Mot de passe).57 Bluetooth Gérez les connexions, dénissez le nom de l’appareil et si il peut être découvert ou non.

• Appuyez sur le bouton à bascule pour régler Bluetooth sur On (Acver) ou O (Désacver). Lorsque réglé sur On (Acver), les ulisateurs peuvent séleconner un périphérique dans la liste pour l’appairer et le connecter, renommer le périphérique, supprimer le périphérique ou recevoir des chiers.

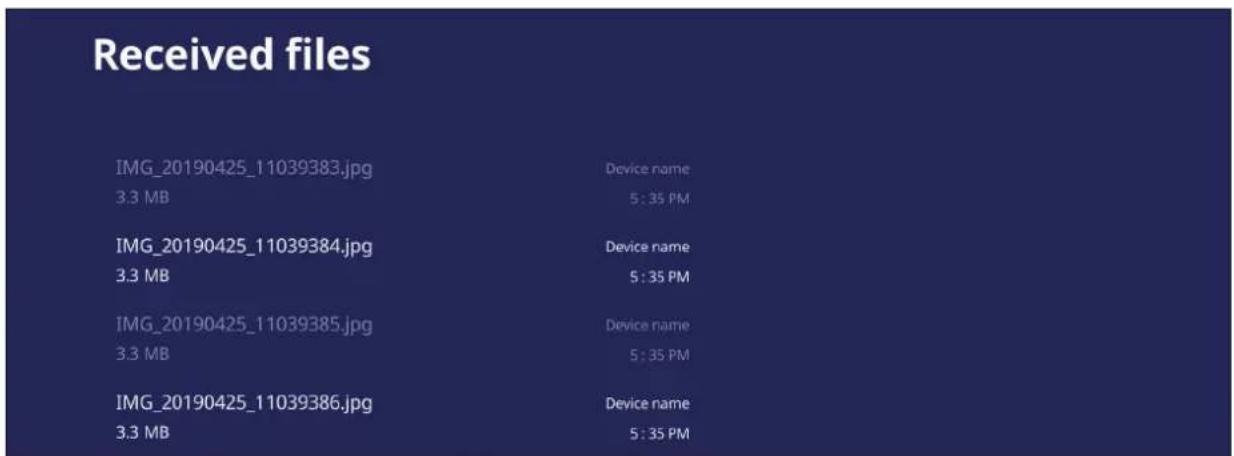

• Appuyez sur Received les (Fichiers reçus) pour acher tous les chiers reçus.58 VPN Conguraon et geson des réseaux privés virtuels (VPN). Pour créer un prol VPN :

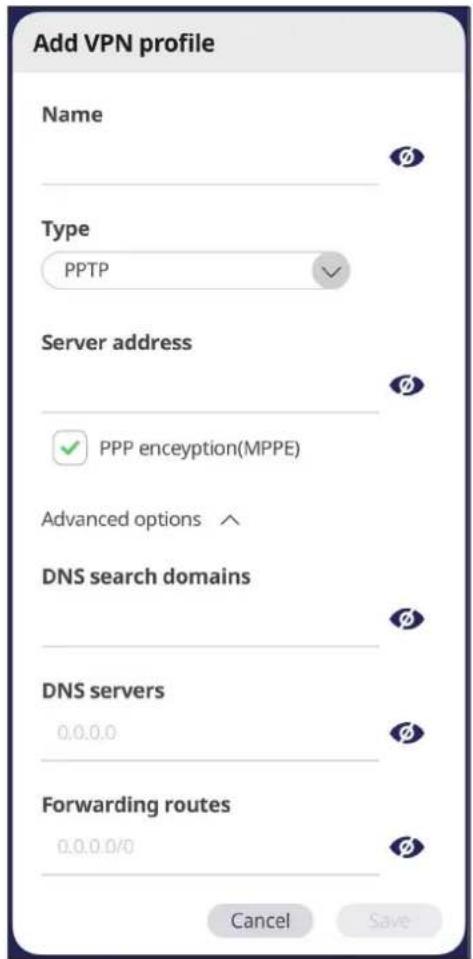

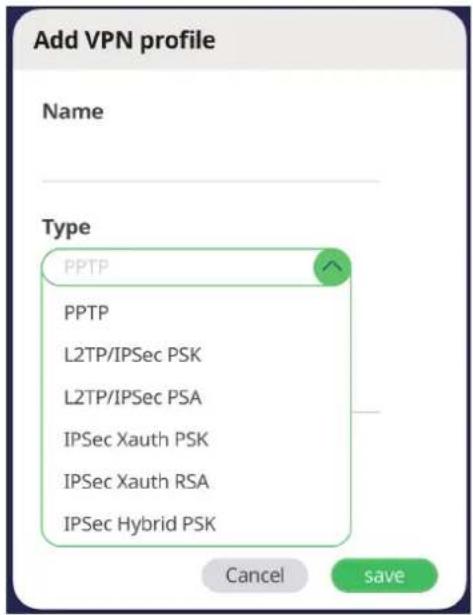

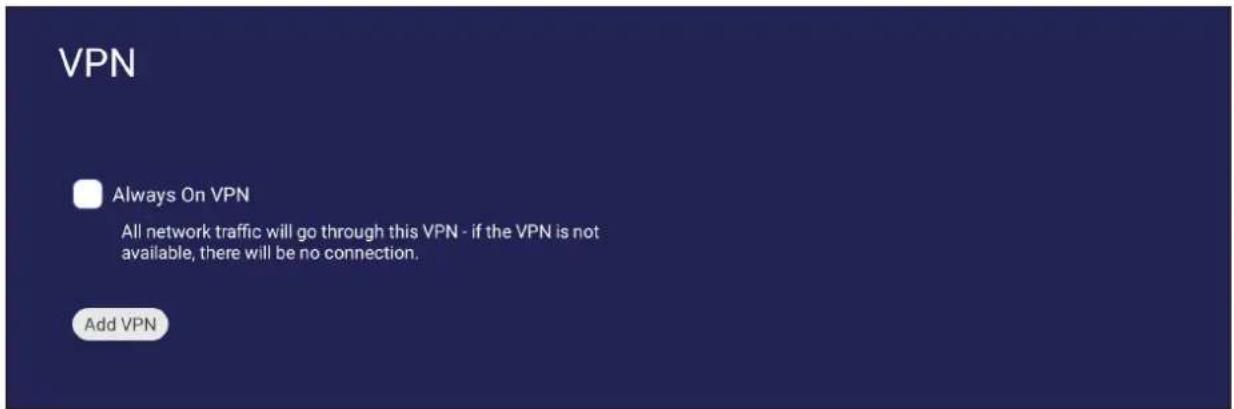

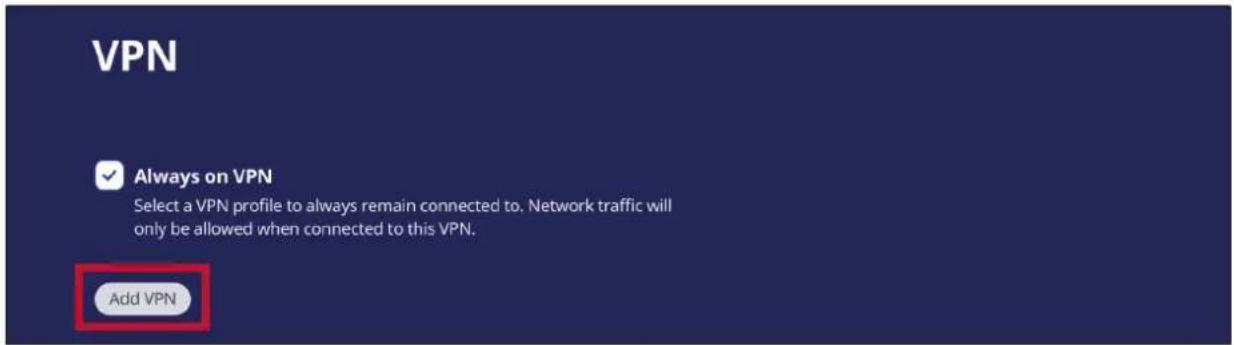

1. Allez dans : Sengs (Paramètres) > Network & Internet (Réseau et Internet) >

VPN et touchez Add VPN (Ajouter VPN).

2. Entrez le nom désiré dans le champ Name.59

3. Séleconnez le type de VPN dans Type.

4. Choisissez d’acver / désacver PPP encrypon (MPPE) (Cryptage PPP (MPPE))

et d’acher ou non Advanced opons (Opons avancées).60 File Sharing (Partage de chiers) SAMBA Le service SAMBA permet de partager des chiers via le réseau local. Lorsque le service SAMBA est acvé, l’ulisateur peut explorer le système de chiers de ViewBoard avec un PC ou un appareil mobile.

1. Allez dans : Sengs (Paramètres) > File Sharing (Partage de chiers) > SAMBA.

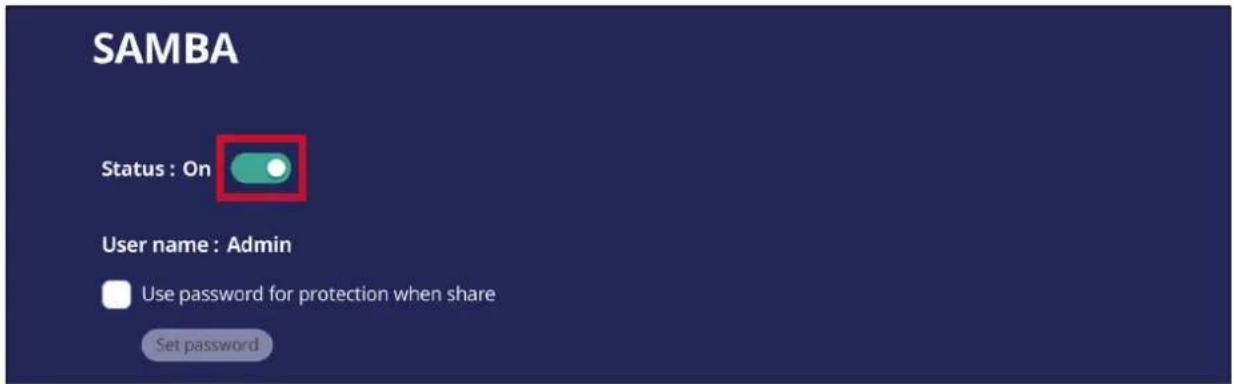

2. Appuyez sur le bouton à bascule pour acver le service SAMBA, puis dénissez

un mot de passe si nécessaire.

3. Vériez que le ViewBoard et l’appareil client sont bien connectés au même

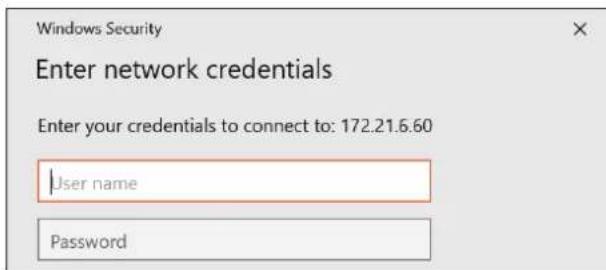

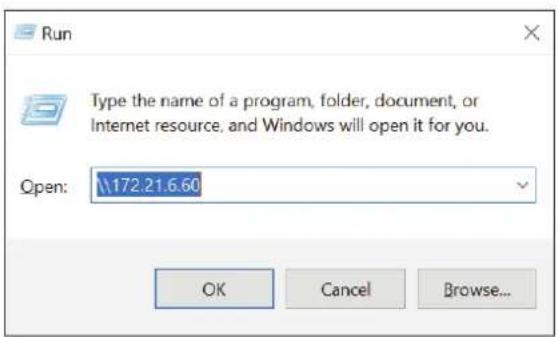

4. Connectez-vous au ViewBoard avec l’appareil client. Saisissez l’adresse IP du

5. Entrez le nom d’ulisateur et le mot de passe, puis séleconnez OK (si

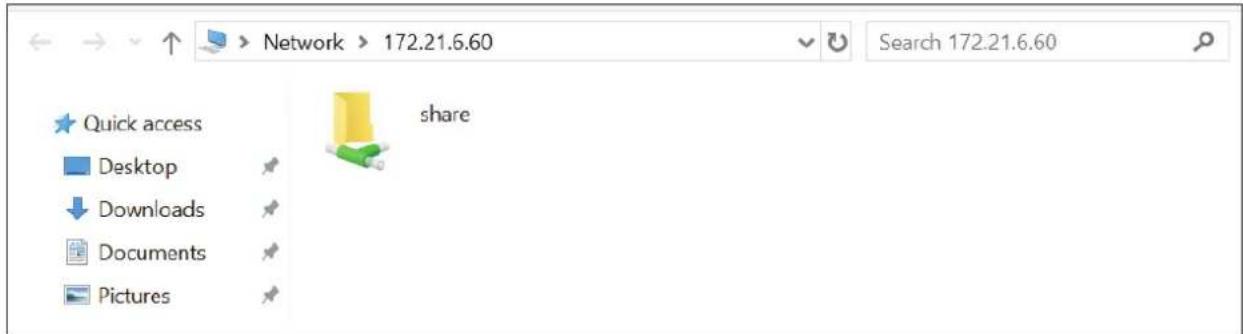

6. Lorsque la connexion est réussie, les chiers du ViewBoard seront disponibles.62

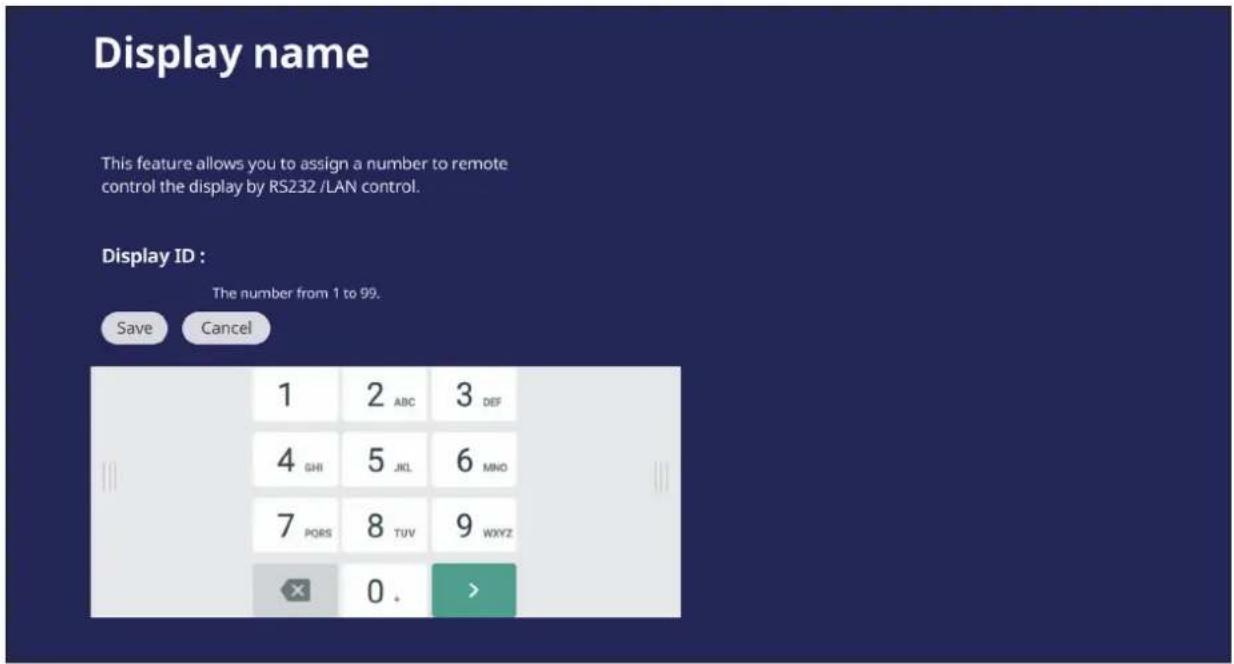

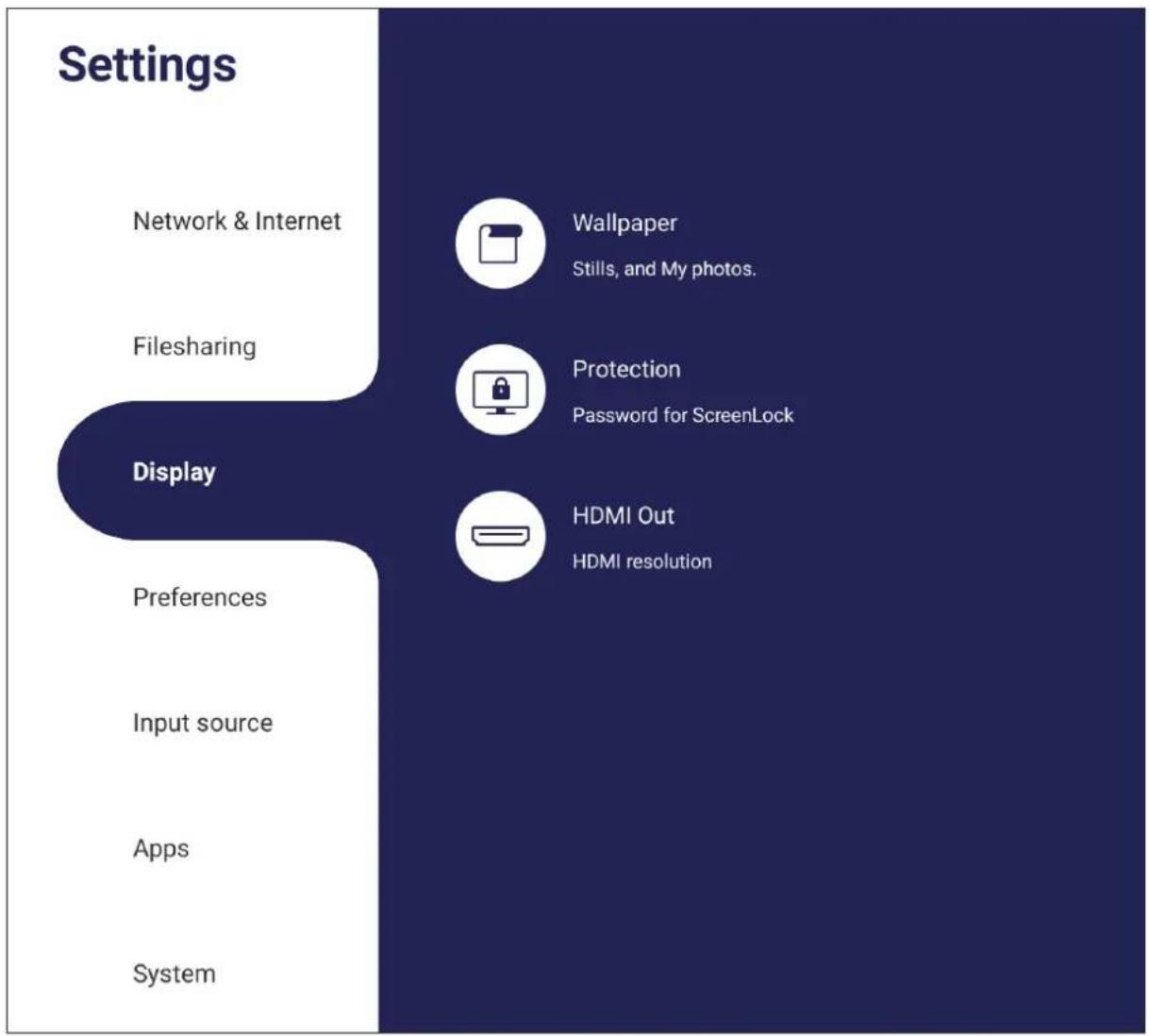

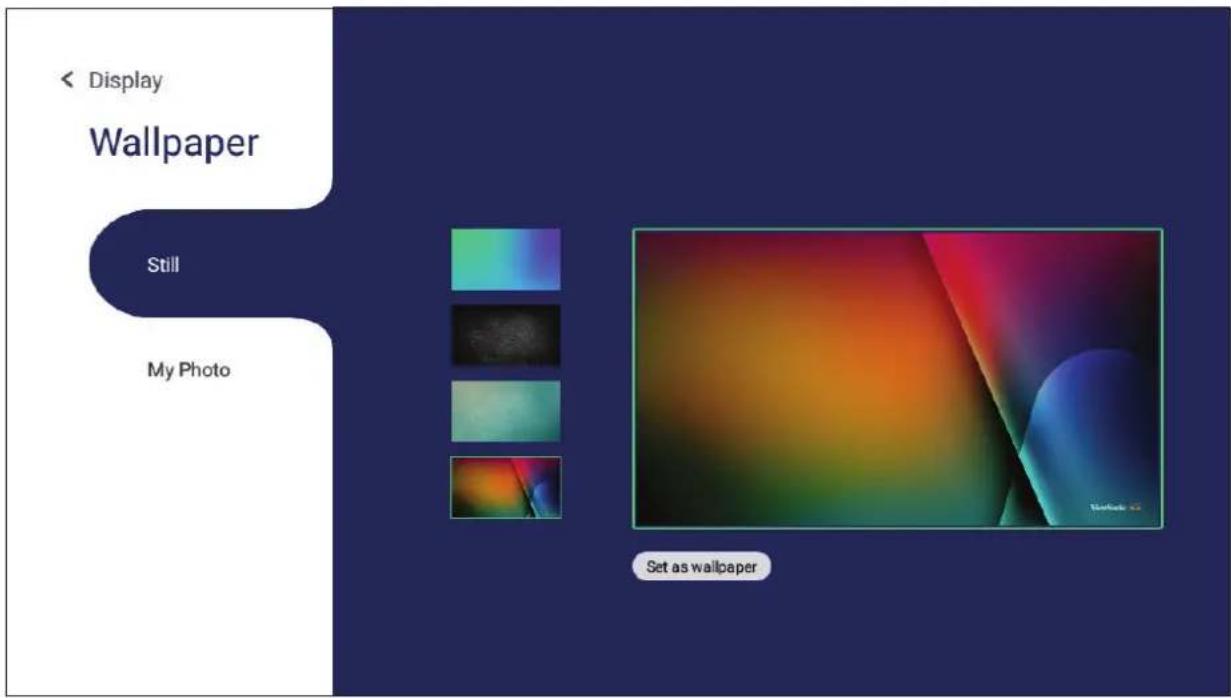

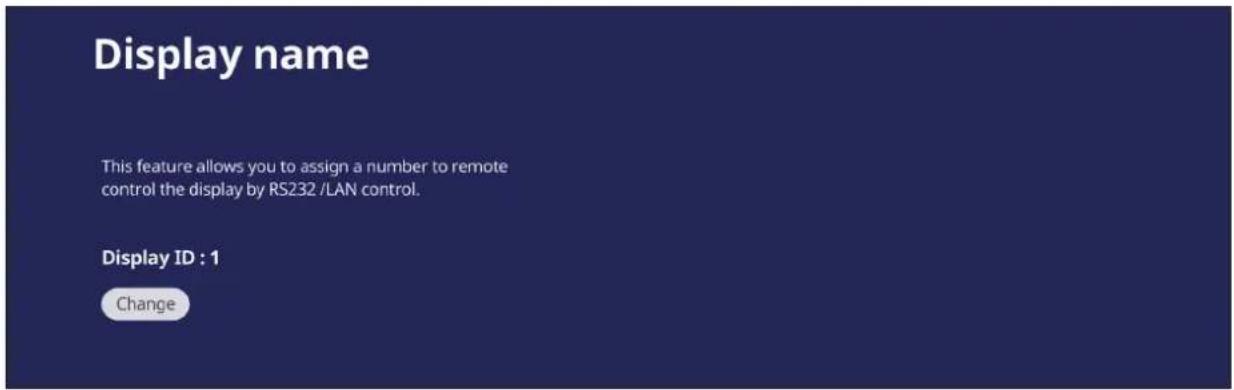

Display (Écran) Vous pouvez paramétrer le papier peint, le thème, l’ID de l’achage, la protecon et les réglages de la sore HDMI.63 Wallpaper (Papier peint) L’ulisateur peut changer le fond d’écran avec des images par défaut (xe ou en direct), ou en appuyant sur My Photo (Mes photos) et en séleconnant un chier d’image.64 Protecon Dénissez un Password for Screen Lock (Mot de passe du verrouillage d’écran).

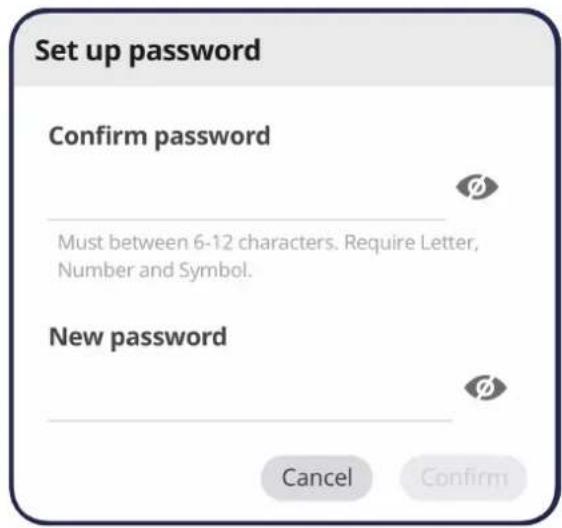

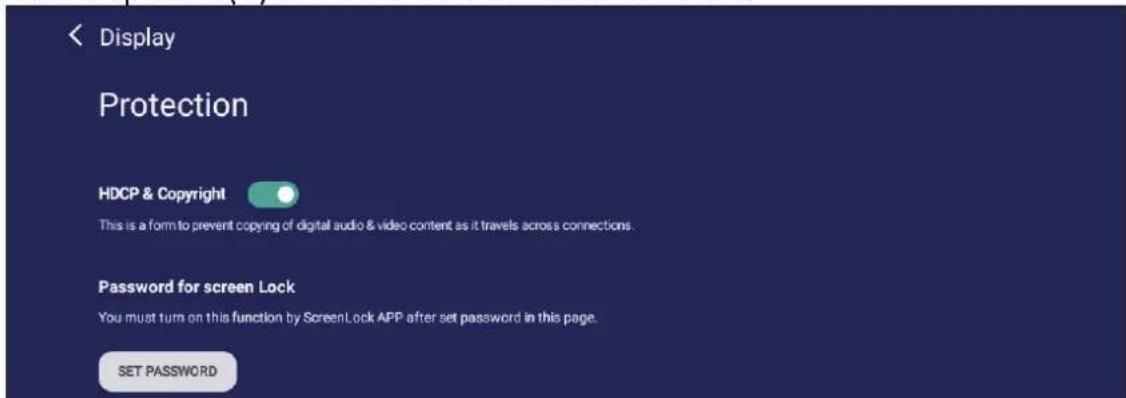

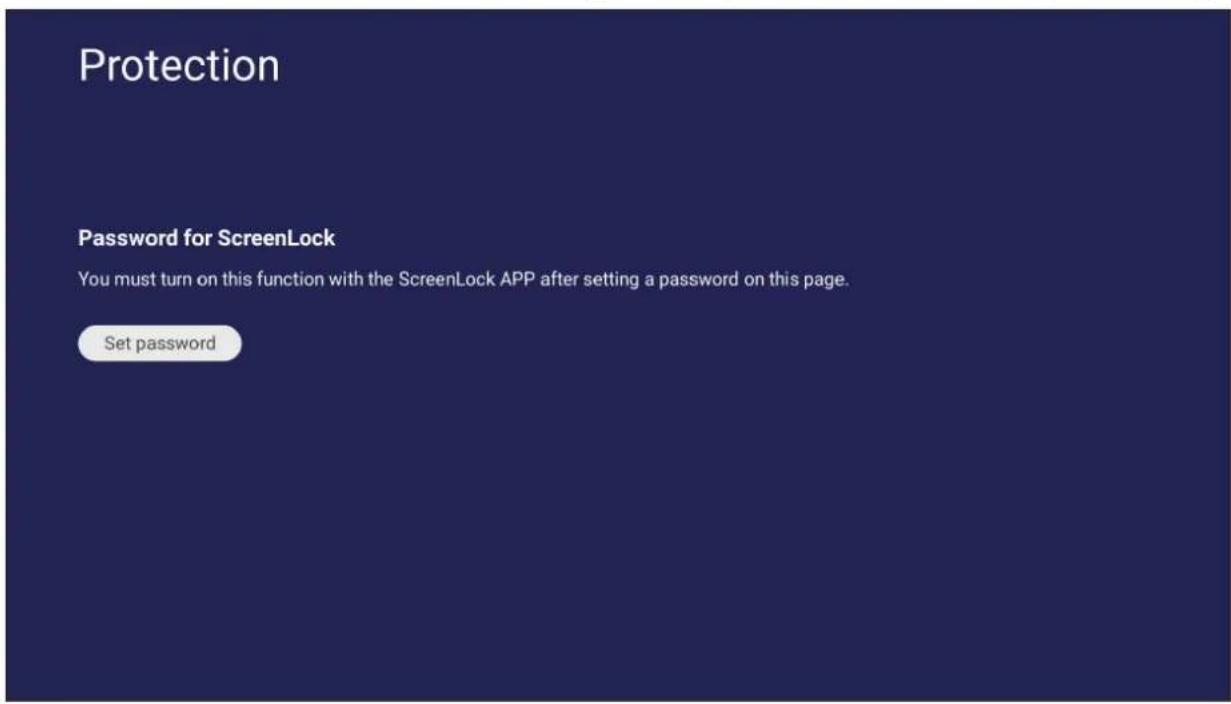

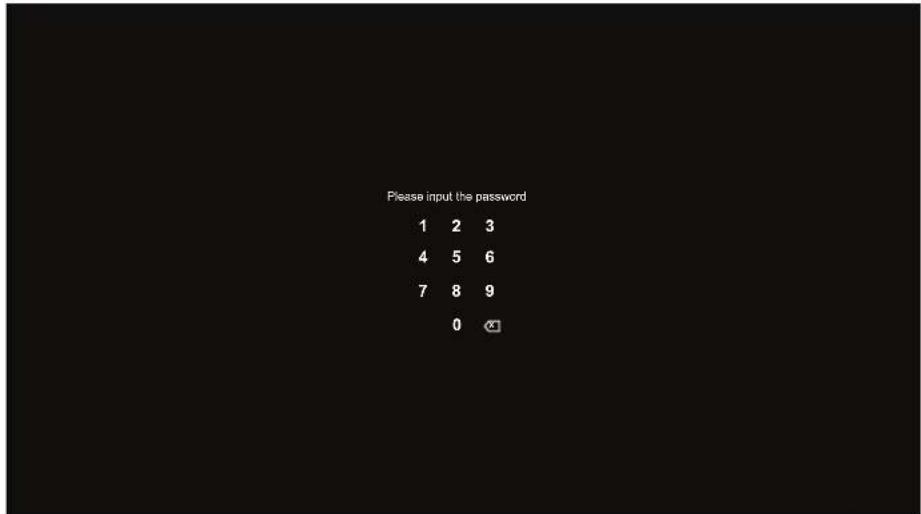

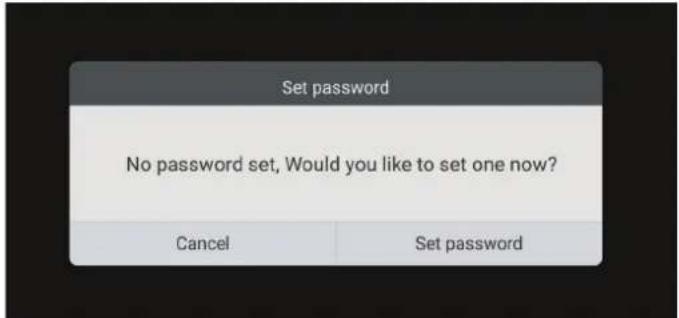

• Pour paramétrer un mot de passe pour le verrouillage de l’écran, touchez Set Password (Dénir un mot de passe) et saisissez le mot de passe voulu.65 HDMI Out (Sore HDMI) Ajustez le paramètre HDMI Out Resoluon (Résoluon de sore HDMI), acvez la sore vidéo et coupez/rétablissez le haut-parleur de l’écran en cas de connexion via la sore HDMI. REMARQUE : La case de l’opon Désacver les haut-parleurs ViewBoard est décochée par défaut.66 Preference (Préférences) Permet d’acher et d’ajuster les paramètres Touch (Tacle), Language (Langue), Keyboard & Input (Clavier et saisie), Date & Time (Date et heure), Boot Mode & Advanced (Mode Démarrage et avancé), Start up & Shut down (Démarrage et arrêt) et Toolbar (Barre d’ouls).67 Touch (Toucher) Ajustez les Touch Sengs (Paramètres tacles) et acver ou désacver les Touch Sounds (Sons des touches) et Windows Ink. Language (Langue) Permet de régler et de choisir la langue préférée parmi les langues disponibles.68 Keyboard & Input Method (Clavier et méthode de saisie) Acve/désacve le clavier visuel et/ou change la méthode de saisie par défaut.

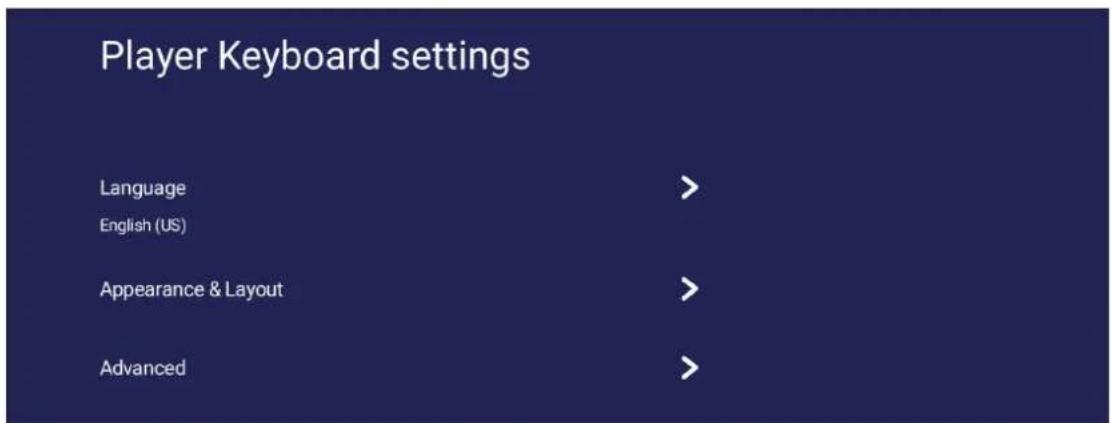

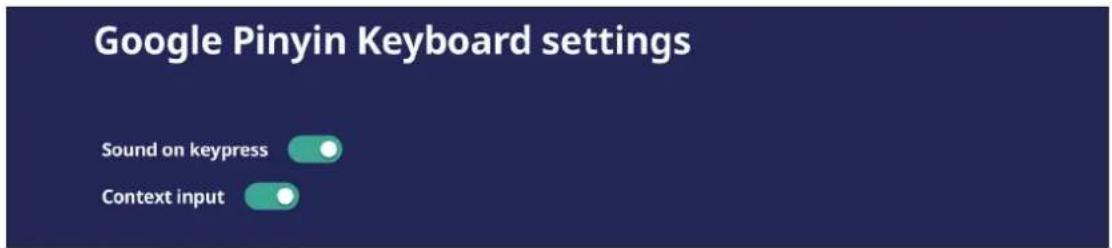

• Touchez Sengs (Paramètres) pour accéder aux réglages avancés du clavier.69 Date & Time (Date et heure) Pour ajuster l’heure et le format du système. Élément Descripon Automac Date & Time (Date et heure automaque) Lorsque cee opon est acvée, le ViewBoard synchronise automaquement la date et l’heure via Internet. Time Zone (Fuseau horaire) Séleconnez le fuseau horaire approprié. Time Format (Format de l’heure) Choisissez entre le format 12 heures et 24 heures. Acve ou désacve le format 24-heures. Date format (Format de date) Choisissez l’un des formats de date disponibles.70 Boot Mode (Mode démarrage) Permet de choisir le mode de démarrage préféré et de paramétrer un mot de passe ou un nouveau mot de passe. Élément Descripon Normal Mode (Mode normal) Les applicaons de partage d’écran intégrées fonconneront normalement. Secured Mode (Mode sécurisé) Les applicaons de partage d’écran intégrées seront supprimées. Disable Embedded OS (Désacver le SE intégré) Le système redémarre automaquement et le SE intégré n’apparaîtra pas. ViewBoard Sengs Access Password (Mot de passe d’accès aux paramètres ViewBoard) Verrouillage/déverrouillage des paramètres ViewBoard. Password for Protecon (Mot de passe de protecon) Modier le mode de démarrage et le mot de passe d’entrée dans les paramètres ViewBoard. Local File Protecon Policy (Polique de protecon des chiers locaux) Choisir la durée de stockage local des chiers dans le dossier d’applicaon. Color Correcon (Correcon de couleur) Corrigez les couleurs de l’écran d’achage du ViewBoard.71 Élément Descripon Réglage de la barre d’ouls latérale en mode système d’exploitaon non-ViewBoard Acve la barre d’ouls latérale pour les systèmes d’exploitaon non-ViewBoard. Reset ViewBoard (Réinialiser ViewBoard) Restaure les paramètres par défaut du ViewBoard. Startup & Shutdown (Démarrage et arrêt) Réglez les paramètres Startup Input (Entrée démarrage), Standby Mode (Mode Veille), EnergyStar Mode (Mode EnergyStar), Black Screen Aer Startup (Écran noir après démarrage), la minuterie du Power o Reminder (Rappel de mise hors tension) et Schedule (Programmaon).72 Élément Descripon Startup Input (Entrée démarrage) Permet de régler la préférence de l’entrée de démarrage. Display Seng when No Signal (Réglage de l’achage en l’absence de signal) Décidez de ce qui se passe avec l’écran lorsqu’il n’y a pas de signal pour les sources HDMI, PC ou VGA. Standby Mode (Mode Veille) Décidez de ce qui se passe lorsque vous appuyez sur le bouton Power (Alimentaon) quand le ViewBoard est allumé On (Marche). EnergyStar Mode (Mode EnergyStar) Permet d’acver automaquement la mise en veille Sleep Mode (Mode veille) lorsque l’écran est inacf pendant une heure. Black Screen Aer Startup (Écran noir après le démarrage) Lorsque ce mode est acvé, le ViewBoard éteindra automaquement le rétroéclairage après le démarrage. Time Switch (Minuterie) Power O Reminder (Rappel de mise hors tension) Lorsque ce mode est acvé, le ViewBoard s’éteindra sans aucun rappel après l’heure d’arrêt programmée. Schedule (Programmaon) Permet de programmer une heure de démarrage et d’arrêt. Toolbar Seng (Paramétrage barre d’ouls) Régler les paramètres de la barre d’ouls.73 Input Source (Source d’entrée) Ajustez les noms et les paramètres de la source d’entrée ainsi que les paramètres de la barre d’ouls latérale.74 Rename Input Source (Renommer la source d’entrée) Permet de paramétrer des équees pour chaque source d’entrée facilement reconnaissables lorsqu’elles s’achent.75 Source Sore de veille par source acve, Recherche automaque du signal et HDMI CEC puis séleconnez la commutaon automaque du port d’entrée. Élément Descripon Wake up by Acve Source (Sore de veille par source acve) L’écran se met en marche automaquement après avoir branché le câble HDMI lorsque l’écran est éteint. Signal Auto search (Recherche auto signal) Lorsque cee opon est acvée, si la source actuelle n’a pas de signal, le ViewBoard recherchera automaquement les sources d’entrée. Input Port Auto Switch (Commutaon automaque du port d’entrée) Le signal d’origine est automaquement envoyé vers un nouveau câble dés son branchement. Energy Saving (Économie d’énergie) Paramétrez une durée avant l’arrêt si aucun signal n’est détecté. HDMI CEC Acvez/désacvez les foncons HDMI CEC.76 App L’ulisateur peut acher les informaons des applicaons et forcer l’arrêt, désinstaller, déplacer sur un stockage USB, eacer les données, eacer le cache et eacer les valeurs par défaut. REMARQUE :

• Les applicaons préinstallés ne peuvent pas être désinstallées.

• Certaines applicaons ne peuvent pas être déplacées avec la foncon de stockage USB.

• Certaines applicaons ne peuvent pas prendre en charge l’eacement des valeurs par défaut.77 APP Permet d’acher les applicaons installées ou en cours d’exécuon. Touchez les applicaons pour obtenir des informaons plus détaillées et les opons.

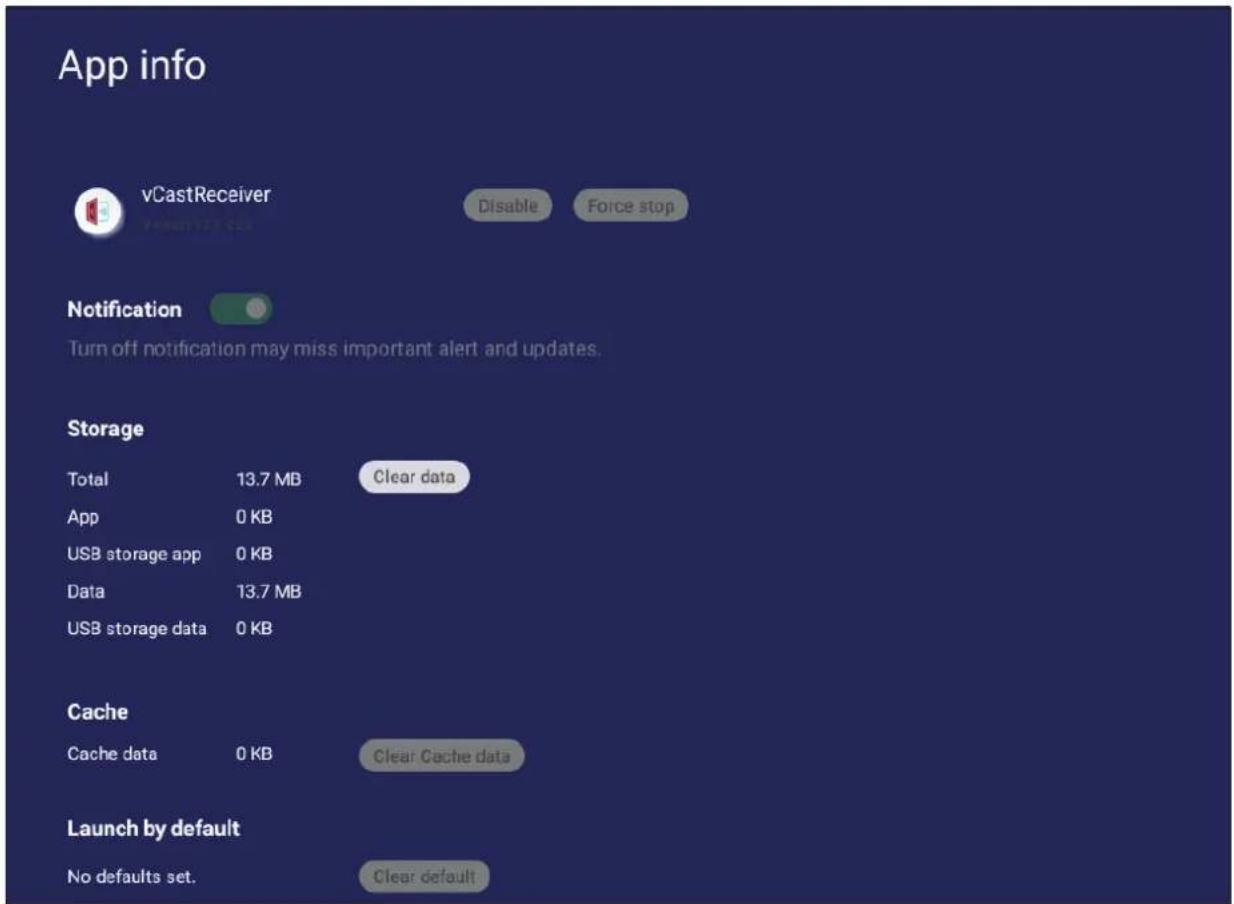

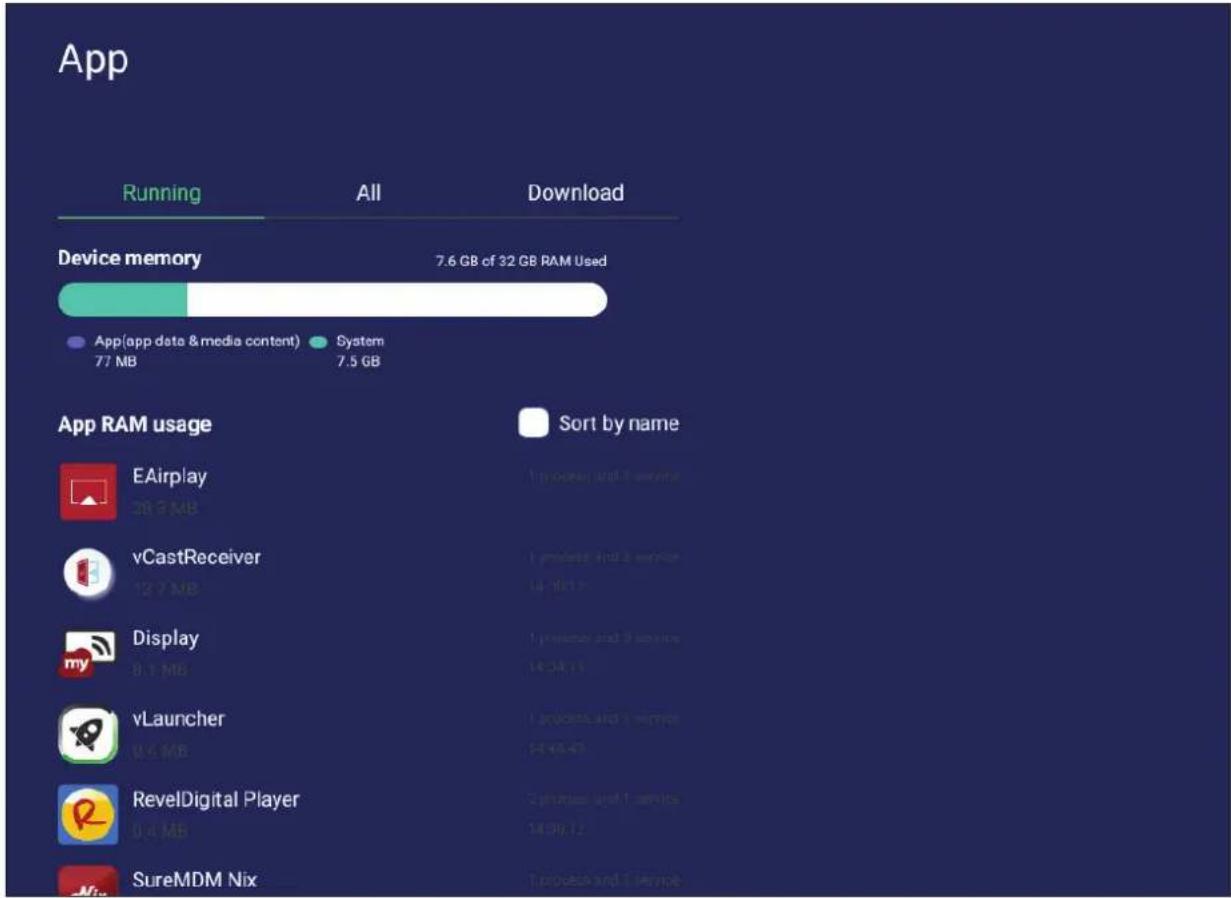

• En touchant une applicaon en cours d’exécuon, vous verrez plus d’informaons, vous pourrez stopper l’applicaon ou obtenir un rapport.78

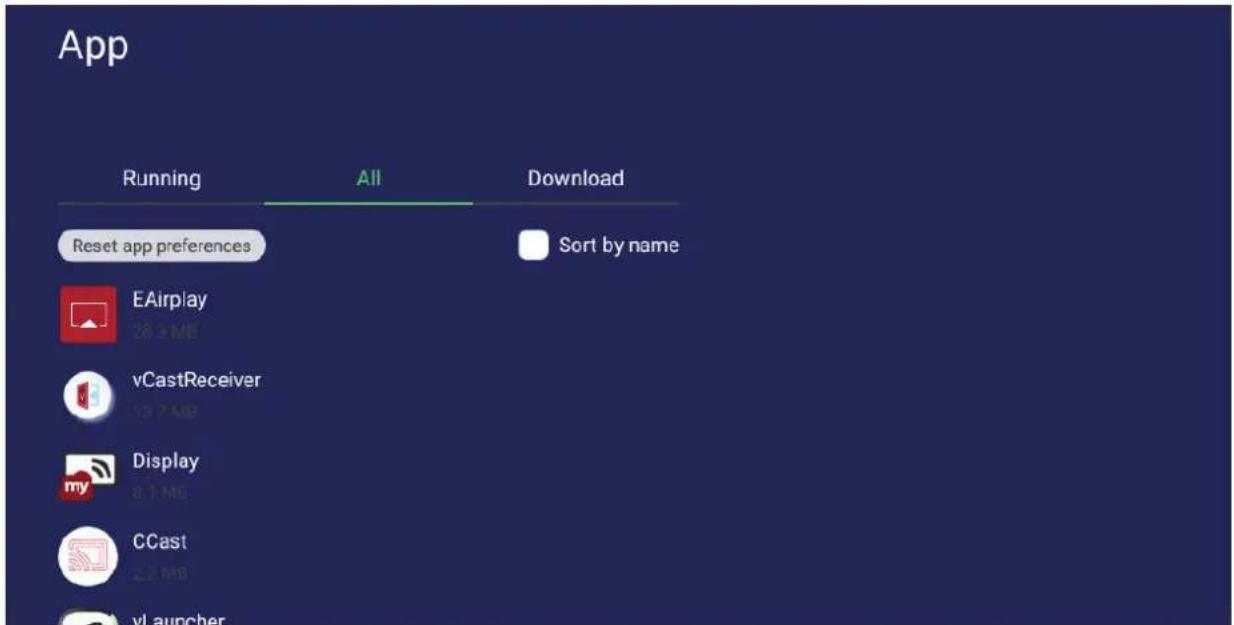

• Séleconnez All (Toutes), Download (Téléchargées), ou USB storage (Stockage USB) pour obtenir la liste de toutes les applicaons installées.

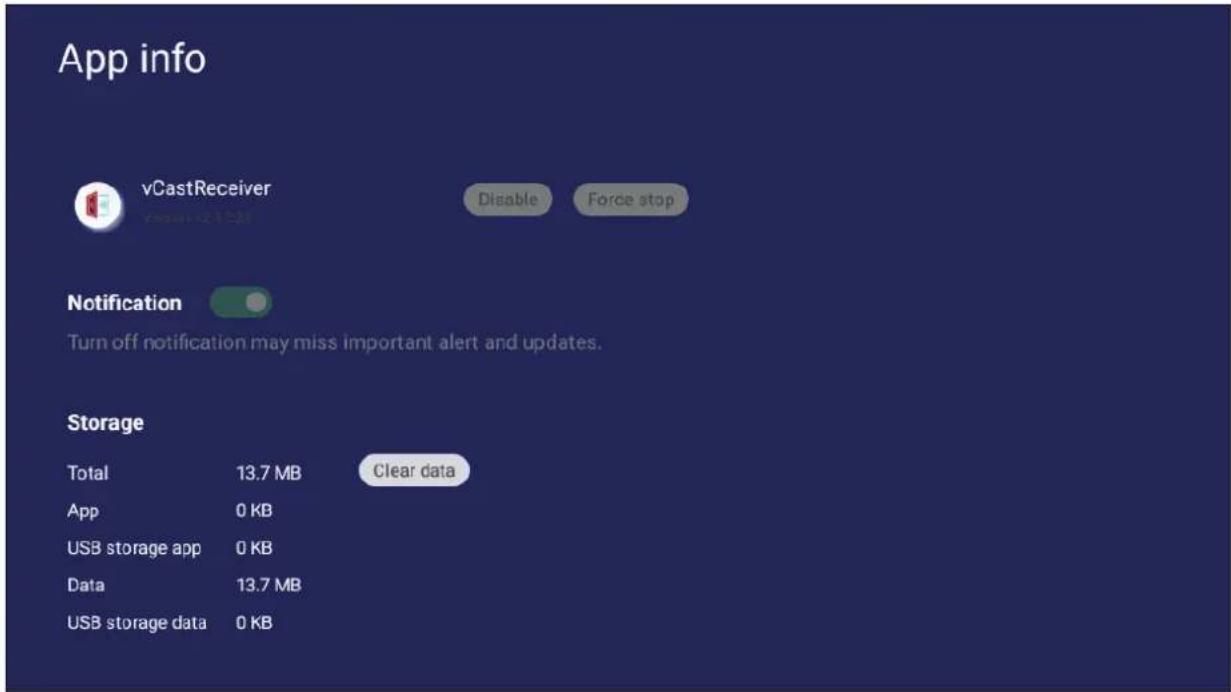

• Touchez une applicaon pour acher des informaons supplémentaires et des opons.79 System (Système) Permet d’acher et d’ajuster les paramètres Clone to USB (Cloner sur USB), Display ID (ID de l’achage), Security (Sécurité), System Update (Mise à jour système), et About device (À propos de l’appareil).80 Clone to USB (Cloner sur USB) Permet de copier les paramètres sur un lecteur USB externe.81 Display ID (ID d’achage) Permet d’assigner un numéro pour commander à distance l’achage par RS-232/ LAN.

• Pour assigner ou modier les paramètres d’idencaon de l’achage, touchez Change (Modier) et saisissez un numéro. REMARQUE : L’ID de l’achage est desné aux ulisateurs RS-232, et la plage est comprise entre 01 et 99.82 Security (Sécurité) Permet de vérier le Cercate (Cercat), le stockage du Trusted Credenal (Autorisaons d’identés connues), et les paramètres d’installaon de Unknown sources (Sources inconnues).

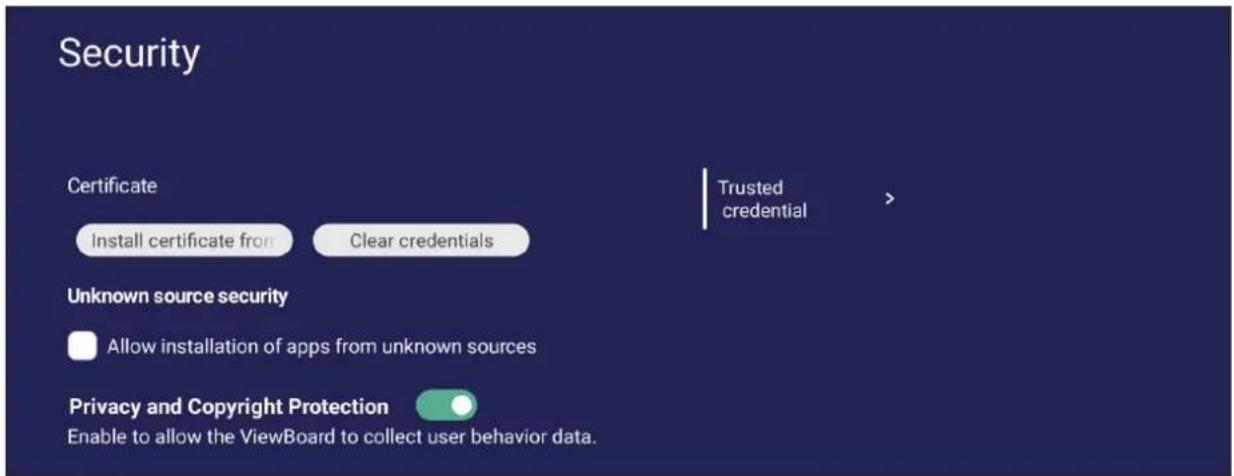

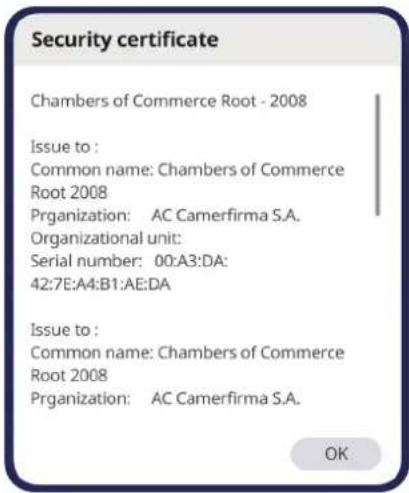

• Touchez Install cercate from storage (Installer le cercat à parr du stockage) pour ajouter des cercats supplémentaires.83

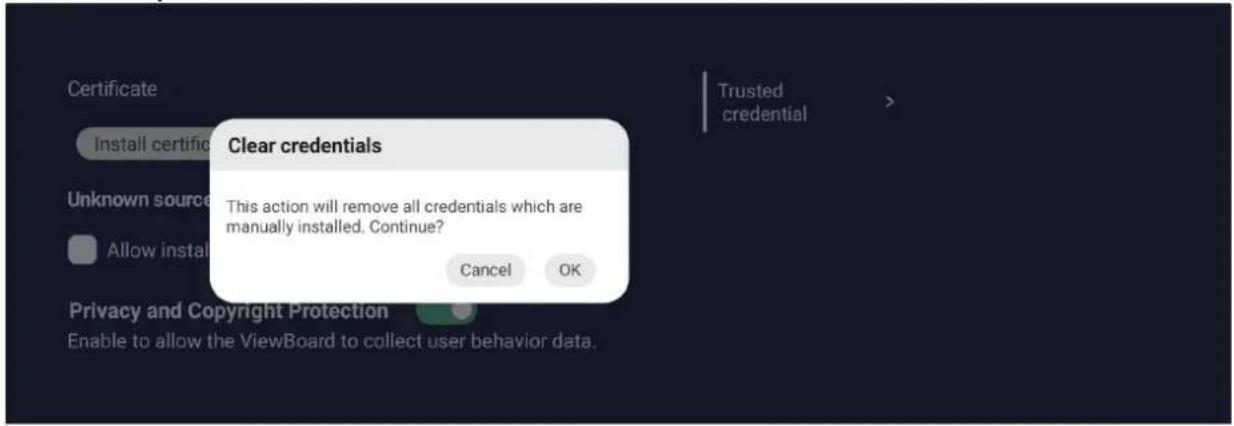

• La sélecon de Clear Credenals (Eacer les cercats d’identé) va supprimer automaquement tous les cercats installés manuellement. REMARQUE : Les cercats d’identé préinstallés ne peuvent pas être eacés.

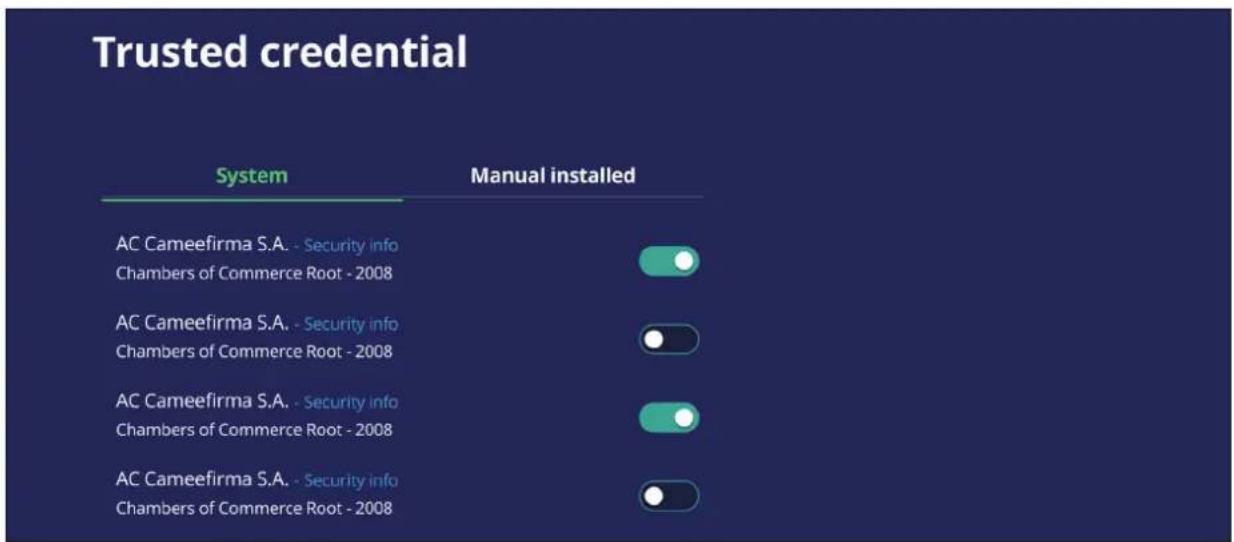

• Dans Trusted Credenals (Autorisaons d’identés connues), vous pouvez acher et éditer tous les cercats CA installés et ables.

• Pour des informaons plus détaillées, touchez un cercat.84

• Pour autoriser l’installaon d’applicaons de sources inconnues, cochez la case sous Unknown source security (Sécurité des sources inconnues). REMARQUE : Les applicaons de sources inconnues peuvent ne pas être compables ou ne pas fonconner correctement.85 System Update (Mise à jour du système) Le ViewBoard recherche automaquement les mises à jour logicielles chaque fois qu’il est connecté à Internet (OTA). En un seul clic, les ulisateurs peuvent mere à jour la version du logiciel du ViewBoard. Élément Descripon Auto Update (Mise à jour automaque) Lorsque l’écran est éteint, le système va automaquement chercher une nouvelle version. S’il trouve une nouvelle version, il va automaquement procéder à sa mise à jour. Une fois la mise à jour terminée, le système s’éteint. Schedule (Programmaon) Permet de réglez l’heure. Manual Update (Mise à jour manuelle) Permet de mere à jour le logiciel manuellement.86 About Device (À propos de l’appareil) Ache les informaons relaves au lecteur intégré, Legal informaon (Informaons légales), et Asset Tagging (Équetage de ressources).

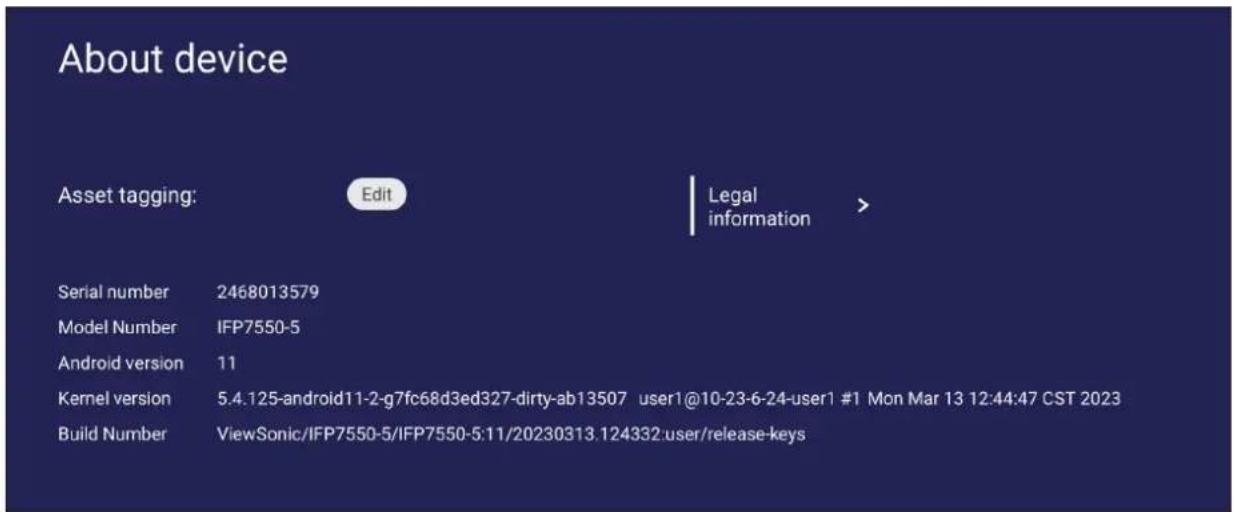

• En séleconnant Edit (Éditer), il est possible d’ajuster les informaons relaves aux ressources.

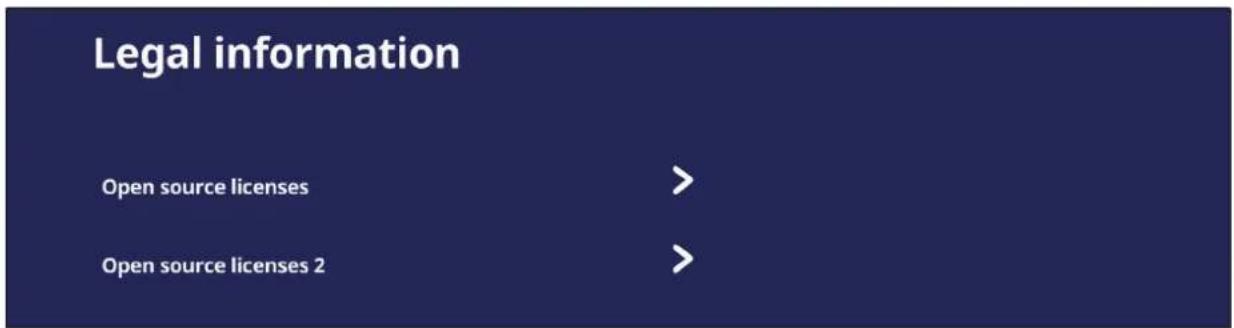

• Touchez Legal informaon (Informaons légales) pour vérier les licences open- source.87 Applicaons et paramètres intégrés Air Class Ache les quesons du quiz sur le ViewBoard et permet à jusqu’à 30 ulisateurs mobiles de soumere des réponses à distance. Qu’il s’agisse de quesons à choix unique ou à choix mulple, le ViewBoard enregistrera les résultats de chaque appareil ulisé. Informaons sur le réseau

• Les périphériques PC (Windows/Mac/Chromebook), les tablees / mobiles (iOS/ Android) et le ViewBoard doivent tous être connectés au même sous-réseau LAN.

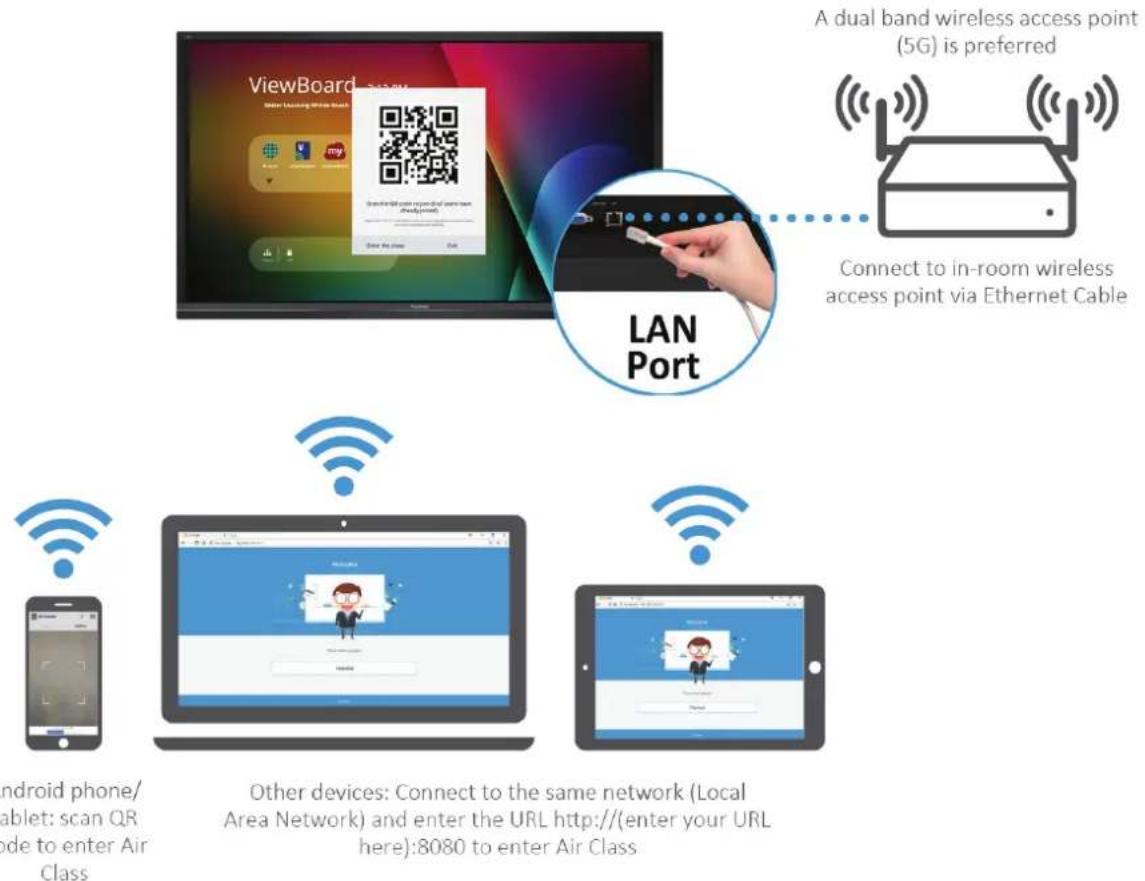

• Ports : TCP 808088 Pour lancer Air Class :

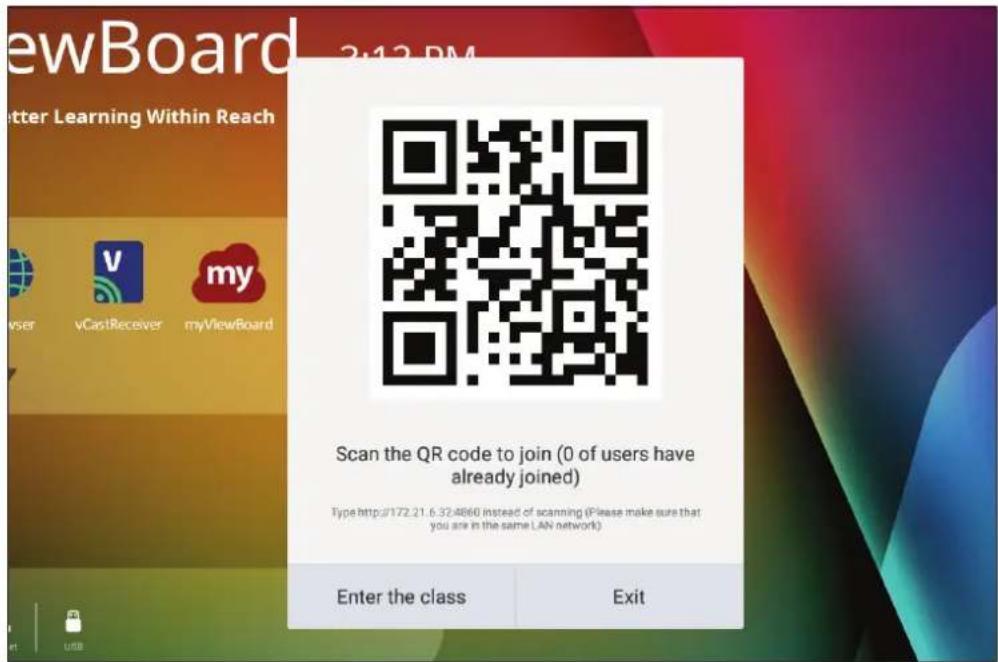

1. Appuyez sur l’icône de déclenchement de la barre d’ouls et séleconnez l’icône

d’autres ouls. Séleconnez ensuite l’icône Air Class.

2. Séleconnez Enter the class (Entrer dans la classe).

3. Choisissez parmi les foncons interacves disponibles au bas de l’écran.

Élément Descripon Voter Quesons à choix unique et mulple. Jugement Quesons vrai/faux. Parcipant Rivalisez pour répondre le premier. Sélecteur Séleconnez aléatoirement un parcipant. Grouper Assignez des parcipants à des groupes. Message Autorisez/Interdisez les parcipants à diriger les messages sur ViewBoard. Geson- naire Ajoutez des parcipants. Quier Quiez Air Class.89 Voter

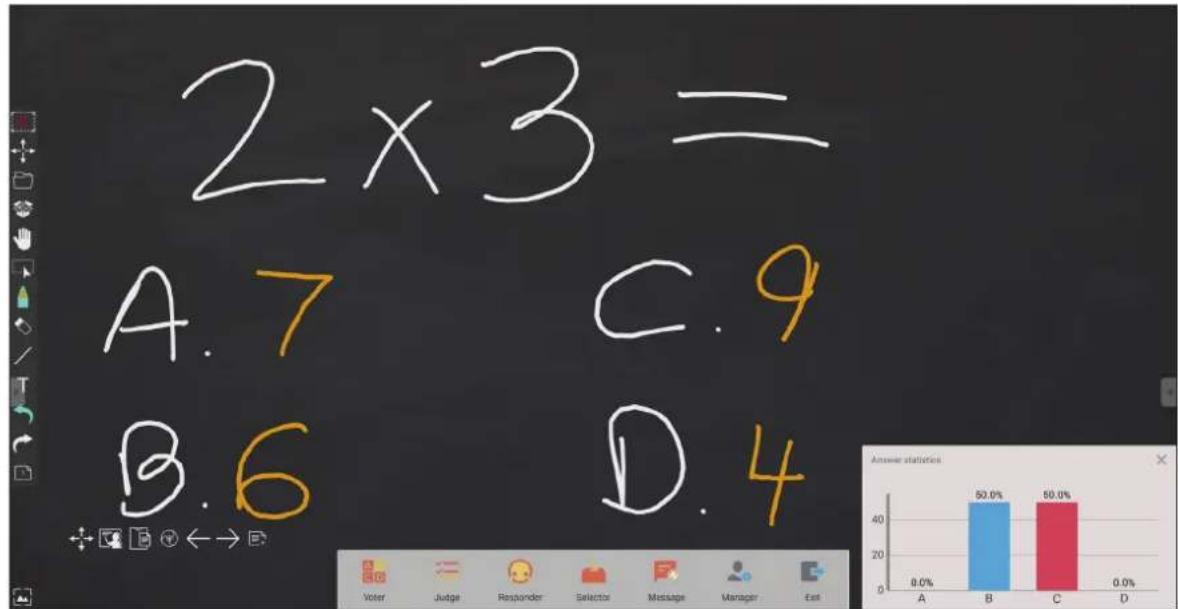

1. Séleconnez l’icône Single choice (Choix unique) ou Mulple choice (Choix

mulple) pour choisir le type de réponse préféré.

2. Cliquez sur l’icône BEGIN VOTING (COMMENCER LE VOTE) pour laisser les

parcipants commencer.

3. Lorsque les parcipants ont terminé et ont appuyé sur OK, le ViewBoard achera

le nom du parcipant sur l’écran.

4. Appuyez sur FINISH VOTING (ARRÊTER LE VOTE) pour fermer le quiz.

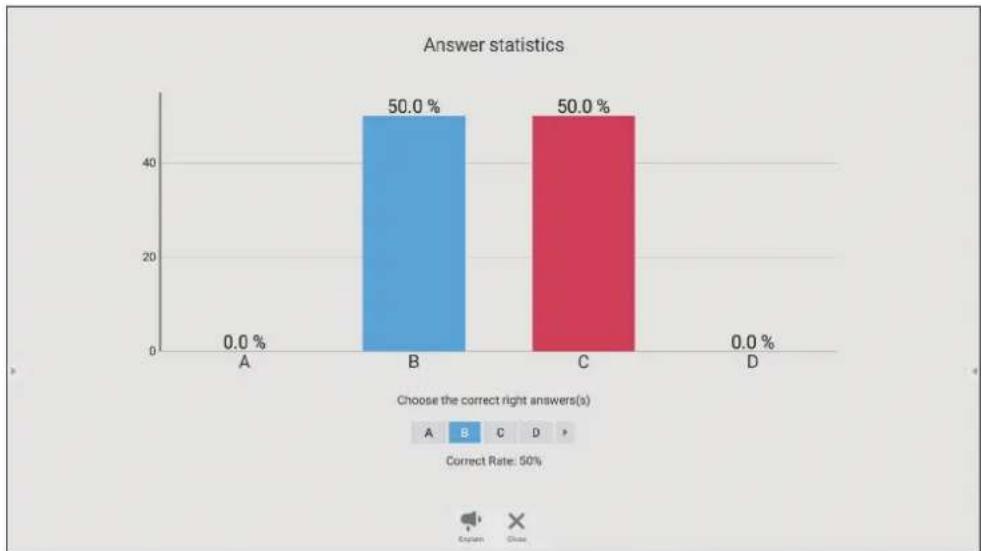

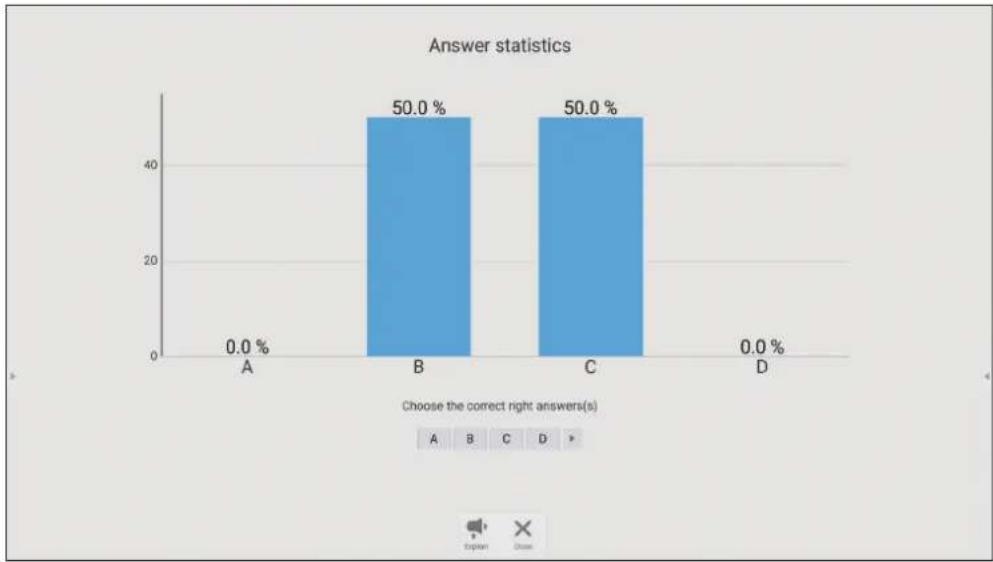

5. Les « Stasques de réponse » des parcipants s’acheront ensuite.90

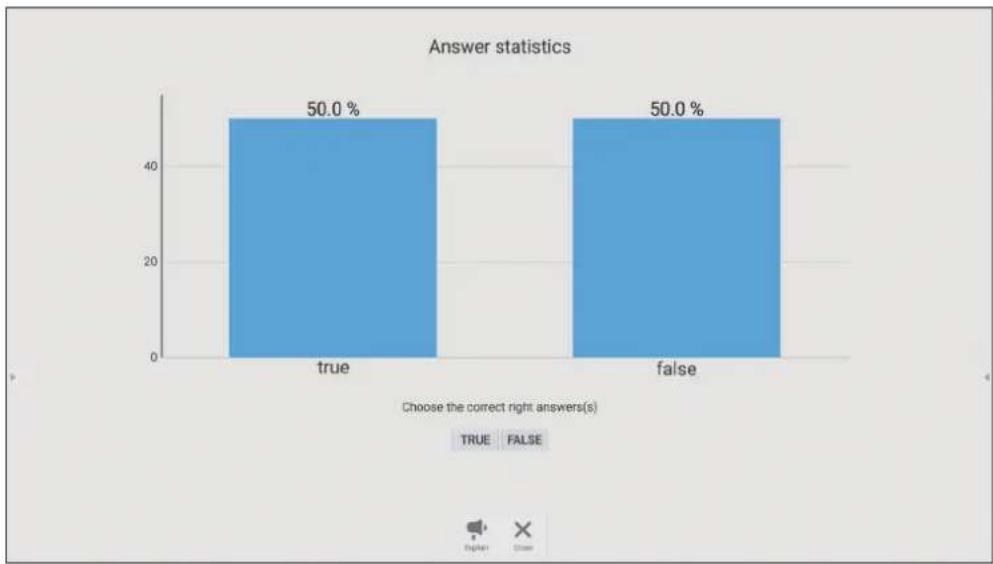

6. Choisissez la bonne réponse pour acher le taux de réponses correctes.

7. Cliquez sur l’icône Expliquer ( ) pour une analyse plus détaillée.91

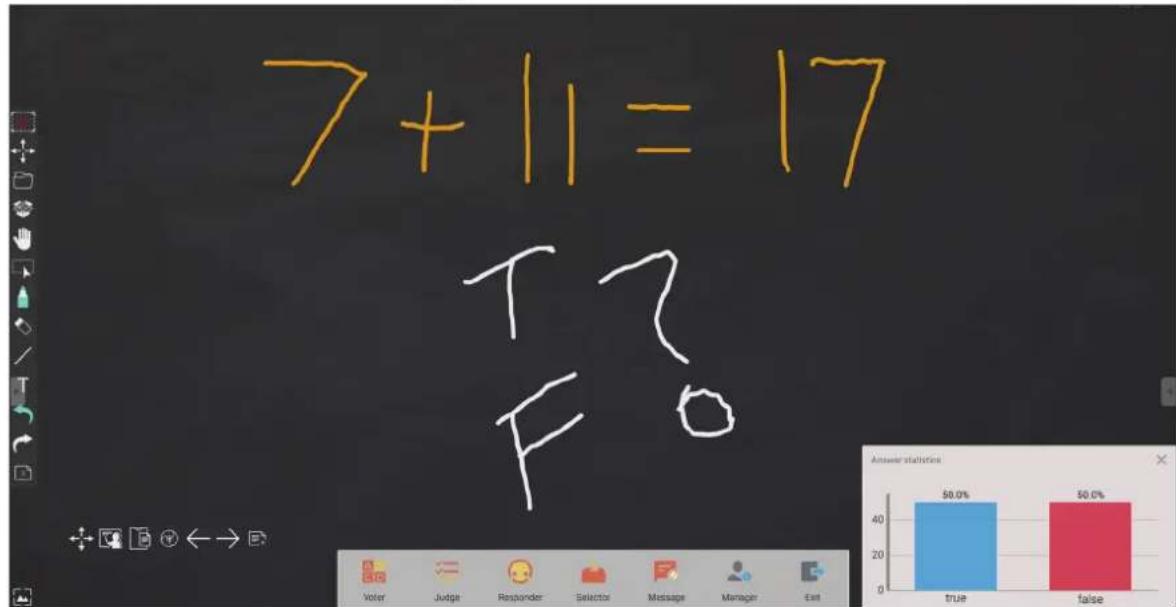

1. Cliquez sur l’icône BEGIN VOTING (COMMENCER LE VOTE) pour permere aux

parcipants de commencer un quesonnaire Vrai/Faux.

2. Lorsque les parcipants ont terminé et ont appuyé sur OK, le ViewBoard achera

le nom du parcipant sur l’écran.

3. Appuyez sur FINISH VOTING (ARRÊTER LE VOTE) pour fermer le quiz.

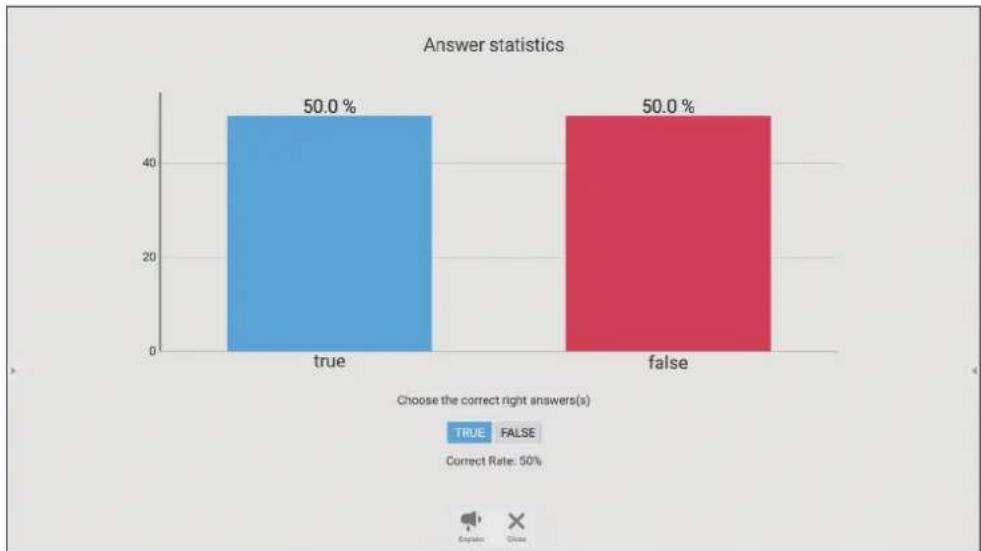

4. Ensuite, les « Stasques de réponse » des parcipants s’achent.92

5. Choisissez la bonne réponse pour acher le taux de réponses correctes.

6. Cliquez sur l’icône Expliquer ( ) pour une analyse plus détaillée.93

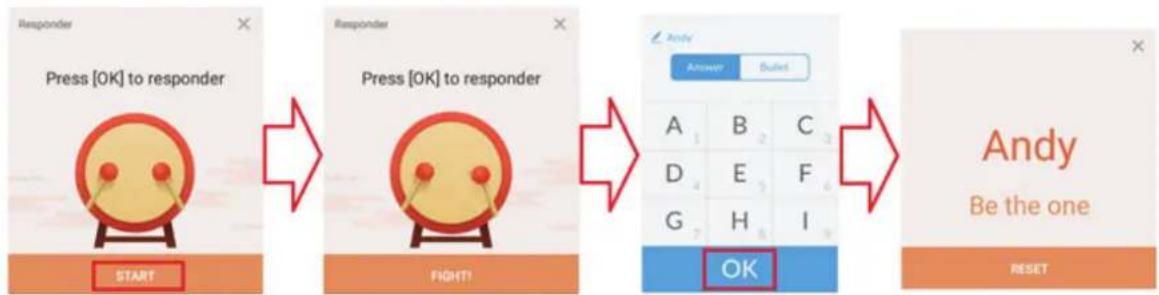

Parcipant Les parcipants se dépêchent de séleconner leur réponse puis appuient sur OK pour soumere leur réponse.94 Sélecteur

1. Séleconnez l’icône « Sélecteur ».

2. Réglez le nombre de parcipants à séleconner.

REMARQUE : Le nombre de parcipants pouvant être séleconnés sera basé sur le nombre total de parcipants.

3. Appuyez sur START (COMMENCER) pour commencer une sélecon aléatoire.

4. Le nom du parcipant séleconné s’achera.95

Grouper Séleconnez l’icône pour assigner des parcipants à des groupes. Message Pour permere les messages :

1. Appuyez sur l’icône « Message » pour acver la foncon.

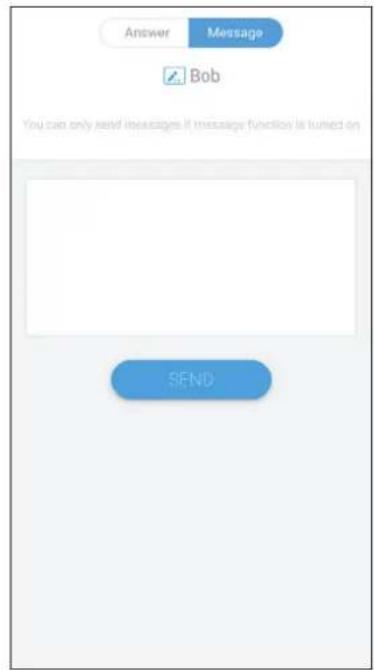

2. Les parcipants peuvent séleconner l’icône Message pour modier l’interface

3. Les parcipants entrent leur message puis cliquent sur SEND (ENVOYER).

4. Le message se delera en haut du ViewBoard.

Gesonnaire Séleconnez l’icône pour permere à plus de parcipants de joindre la classe. Quier Séleconnez pour quier l’interface Air Class.96 myViewBoard Display Miroir d’écrans sans l vers un écran plus grand. Pour partager un écran vers un ViewBoard avec myViewBoard Display :

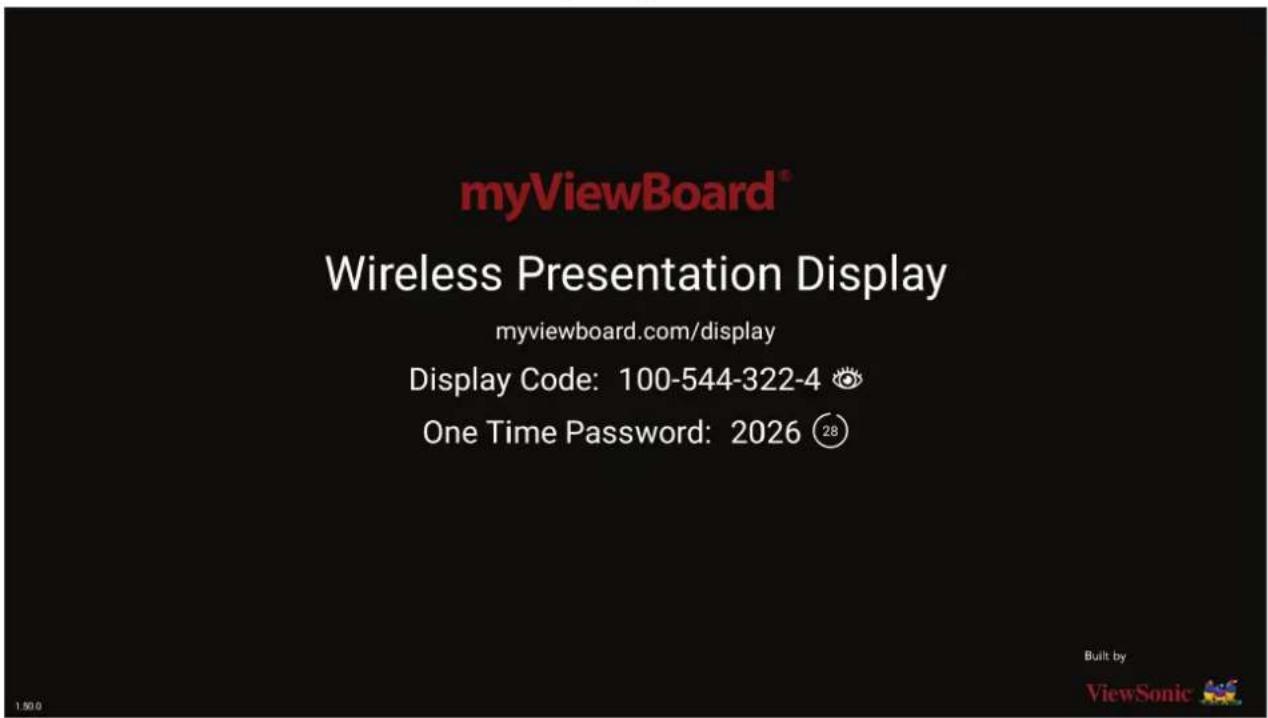

1. Ouvrez myViewBoard Display sur le ViewBoard sur lequel vous souhaitez partager

2. Sur l’appareil à parr duquel vous voulez partager l’écran, allez sur :

hps://myviewboard.com/display.

3. Saisissez le Display Code (Code d’achage) et le One Time Password (mot de

passe à usage unique) pour le ViewBoard avec lequel vous souhaitez partager. REMARQUE : Notez que le mot de passe est actualisé toutes les 30 secondes.97 myViewBoard Live Permet de diuser des sessions de tableau blanc. Une Stream URL (URL de streaming) et une Stream Key (Clé de streaming) sont nécessaires pour faire un streaming en direct. Le Stream URL (URL de streaming) s’ache automaquement après la sélecon du service de streaming dans myViewBoard Live. REMARQUE : La Stream Key (Clé de streaming) est fournie par le service de streaming choisi. Dans myViewBoard Live :

1. Lancez myViewBoard Live.

2. Saisissez les informaons demandées.

3. Cochez la case Record the stream (Enregistrer le streaming) pour enregistrer une

copie sur le ViewBoard (si applicable).

4. Appuyez sur l’icône en forme de èche pour commencer le streaming.

Dans le tableau de bord du service de streaming choisi :

1. Vériez qu’il est capable de recevoir le streaming avec succès.

2. Pour arrêter le streaming, localisez et cliquez sur le bouton « End Stream »

(Arrêter le streaming) sur le tableau de bord du service choisi. REMARQUE : Pour en savoir plus sur myViewBoard Live, visitez : hps://wiki.myviewboard.com/MyViewBoard_Live.98 myViewBoard Manager Gérez à distance des installaons mulples d’appareils ViewSonic. Une fois que les appareils ont été congurés et que myViewBoard Manager a été installé, ils peuvent être ajoutés à l’enté et gérés à distance avec l’applicaon de geson Web. REMARQUE : Uniquement disponible pour les administrateurs des entés dans myviewboard.com après s’être idené. Ajouter un appareil Sur l’appareil à gérer :

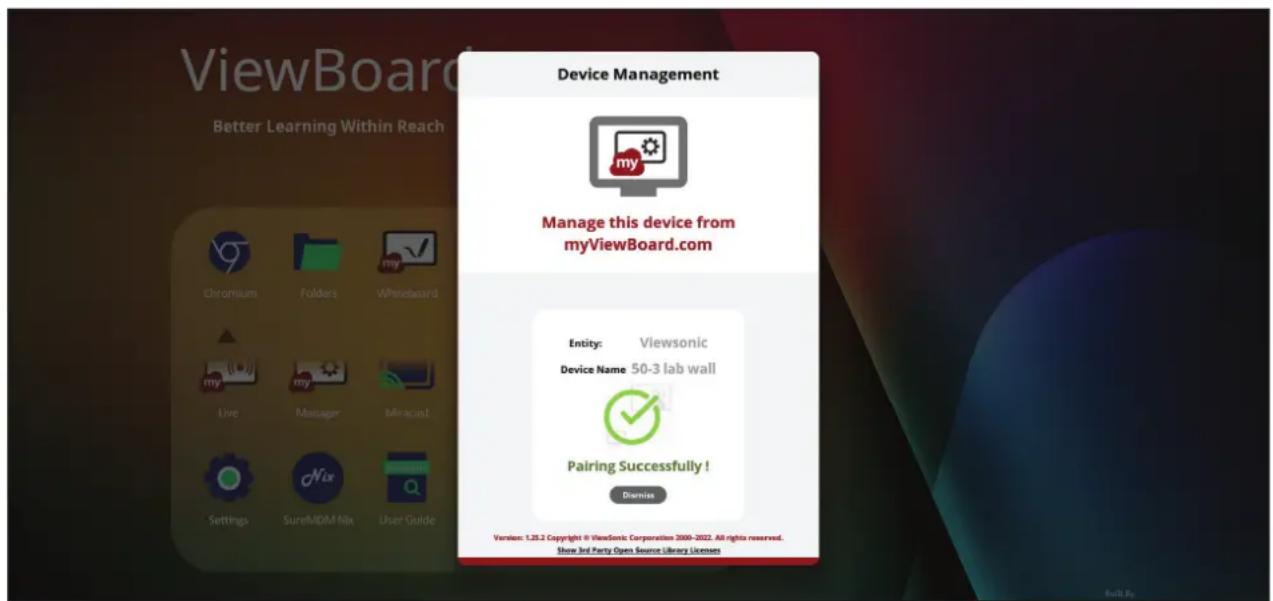

1. Téléchargez et installez myViewBoard Manager.

2. Ouvrez myViewBoard Manager et notez le code PIN à 6 chires aché.

Dans l’applicaon Web de myViewBoard Manager sur myviewboard.com :

1. Cliquez sur Add Device (Ajouter périphérique).

2. Saisissez le code PIN à 6 chires reçu précédemment.

3. Nommez le périphérique (si applicable).

4. Cliquez sur Add (Ajouter).

REMARQUE : Pour en savoir plus sur myViewBoard Manager, visitez : hps://wiki.myviewboard.com/MyViewBoard_Manager.99 myViewBoard Record Permet de capturer en format vidéo tout ce qui est aché sur l’écran. Pour lancer l’applicaon d’enregistrement d’écran :

1. Séleconnez l’icône myViewBoard Record dans le roir d’applicaons.

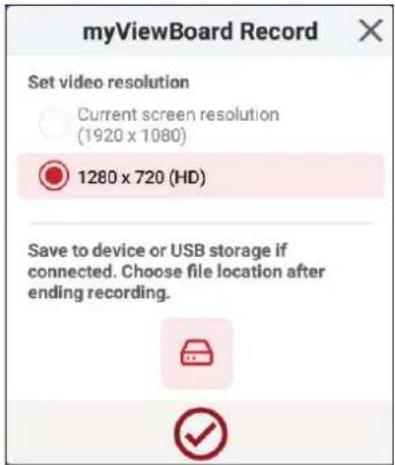

2. Séleconnez les conguraons d’enregistrement désirées.

3. Appuyez sur la coche et un compte à rebours de trois (3) secondes démarre.

L’enregistrement de l’écran commence immédiatement après la n du décompte.

4. Après l’arrêt de l’enregistrement, vous pourrez prévisualiser la vidéo, l’enregistrer

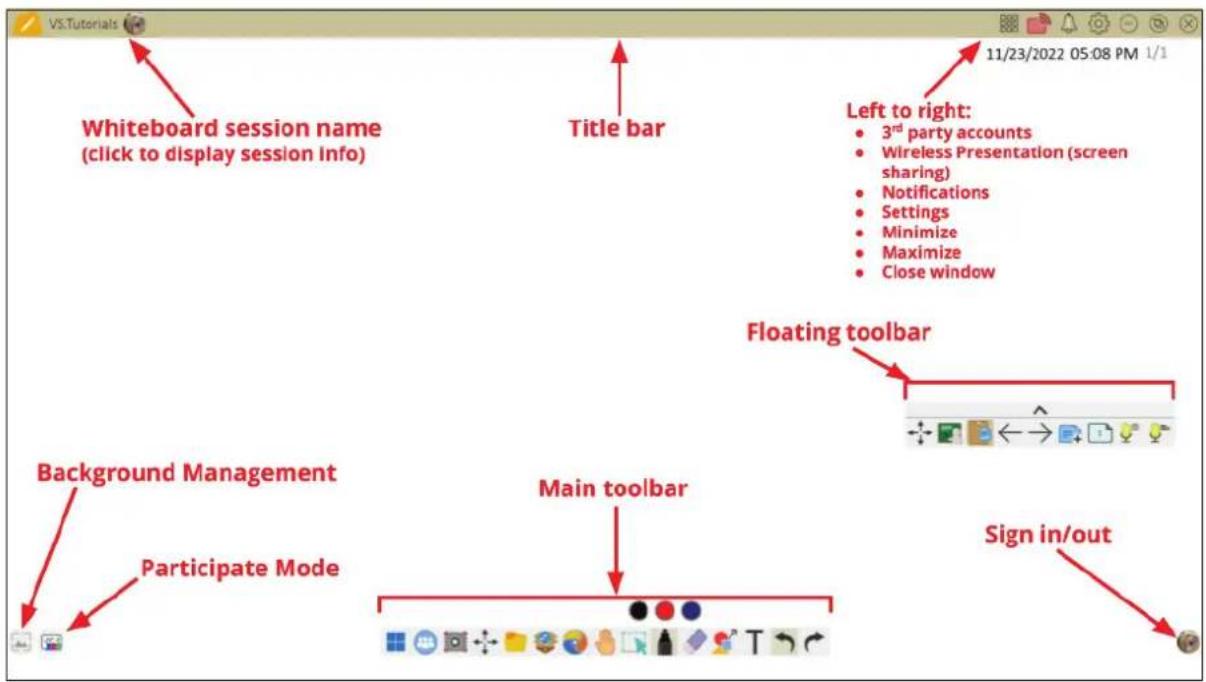

ou la supprimer.100 myViewBoard Whiteboard Une applicaon de tableau blanc numérique. REMARQUE : Pour en savoir plus sur myViewBoard Whiteboard, visitez : hps://wiki.myviewboard.com/Whiteboard_for_Android. Barre d’ouls oante Élément Descripon Déplacer Déplace la barre d’ouls oante. Mode Présentaon Commute entre les modes de présentaon et de préparaon. Coller depuis le presse- papiers Insère le contenu actuel du presse-papiers dans la toile. Page précédente Va à la page précédente (si la toile a plusieurs pages). Page suivante Va à la page suivante (si la toile a plusieurs pages). Nouvelle page Ajoute une nouvelle toile. Pages dans le tableau blanc Créez, séleconnez, réorganisez, copiez et supprimez des pages.101 Barre d’ouls principale Élément Descripon Capture d’écran Capturez des écrans, enregistrez des vidéos et sons audio. Déplacer Séleconnez et maintenez enfoncé pour déplacer la barre d’ouls vers la gauche, la droite ou le bas de l’écran. Fichier Ouvrez, enregistrez, exportez et imprimez des chiers de tableau blanc. Toile magique Importez des ressources (image, vidéo, audio, etc.) dans le tableau blanc. Navigateur intégré Ouvrez le navigateur intégré pour accéder aux ressources Internet, qui peuvent être glissées et déposées sur la toile. Canevas Inni Faites glisser pour déplacer la toile. Ulisez deux mains pour eectuer un zoom avant/arrière. Séleconnez à nouveau pour obtenir un aperçu général. Sélecon Séleconnez des objets, du texte et d’autres éléments sur la toile. Marqueur Ouls d’écriture et opons de personnalisaon. Gomme Eacez des objets ou eacez la page. Formes et lignes Dessinez des formes, des èches et ajoutez des tableaux. Texte et écriture manuscrite Ajoutez une zone de texte. Annuler Annuler les acons précédentes. Rétablir Restaurer les acons précédentes.102 Geson de l’arrière-plan Élément Descripon Se connecter Connectez-vous à un compte myViewBoard. Geson de l’arrière-plan Modiez l’arrière-plan de la toile. Paramètres de FollowMe Achez des images personnalisées téléchargées sur un compte de stockage en nuage. Palee de couleurs Choisissez des couleurs solides ou dégradées pour l’arrière-plan. Préinstallé Choisissez des arrière-plans qui ont été préinstallés avec Whiteboard. Originaux myViewBoard Achez le contenu original créé par myViewBoard. Disque dur local Ulisez les images du disque dur local.103 ViewBoard Cast Fonconnant avec le logiciel ViewBoard® Cast, l’applicaon vCastReceiver permera à ViewBoard® de recevoir les écrans d’ordinateurs portables avec vCastSender (Windows/Mac/Chrome) et les écrans, les photos, les vidéos, les annotaons et la caméra des téléphones mobiles des ulisateurs (iOS/Android). Informaons sur le réseau

• Le logiciel ViewBoard® Cast, les ordinateurs portables et les appareils mobiles peuvent tous se connecter au même sous-réseau et à travers le réseau du sous- réseau.

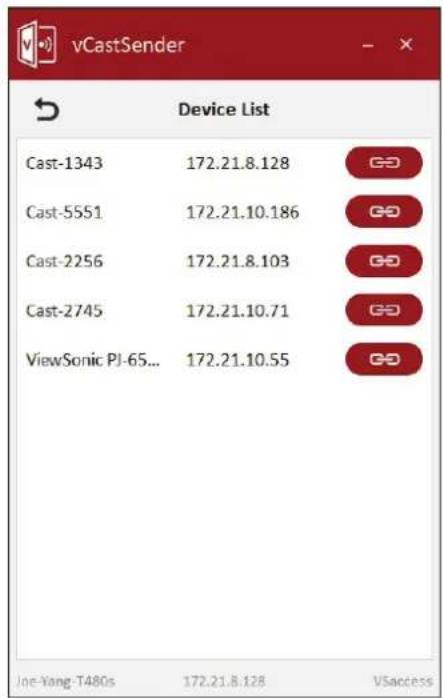

• Les appareils connectés seront achés dans la « Liste des appareils » sur la même connexion de sous-réseau.

• Si un appareil n’apparaît pas dans la « Liste des appareils », l’ulisateur devra entrer le code PIN à l’écran. ViewBoard Cast est un système de communicaon de données pair à pair sans l, c’est pourquoi les paramètres de port ci-dessous sont nécessaires : Ports :

• CP : 56789, 25123, 8121, et 8000

• UDP : 48689 et 25123 Port et acvaon DNS :

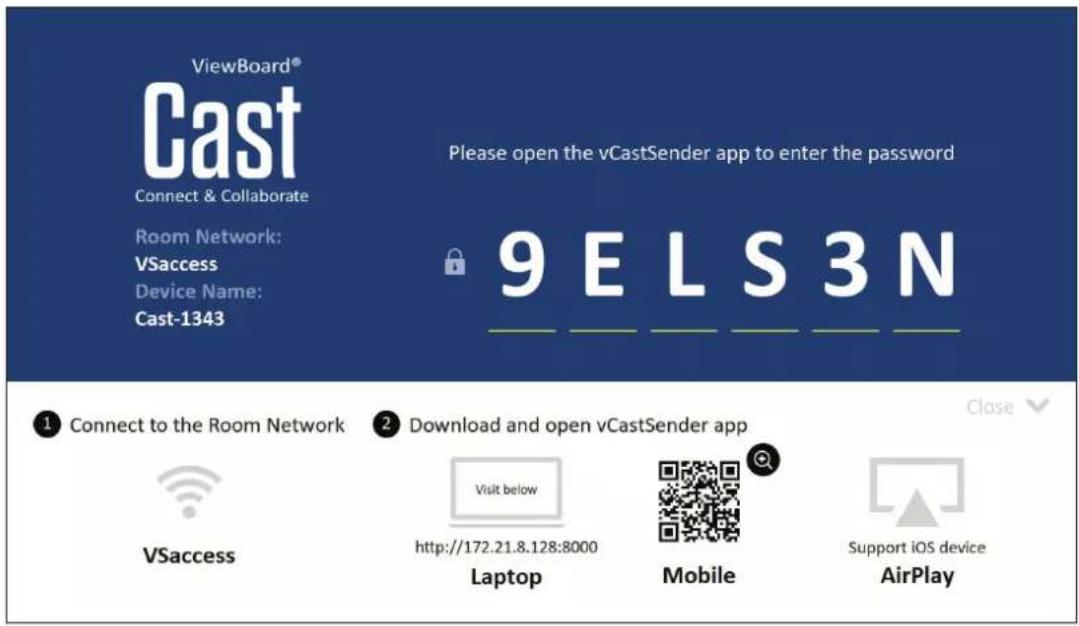

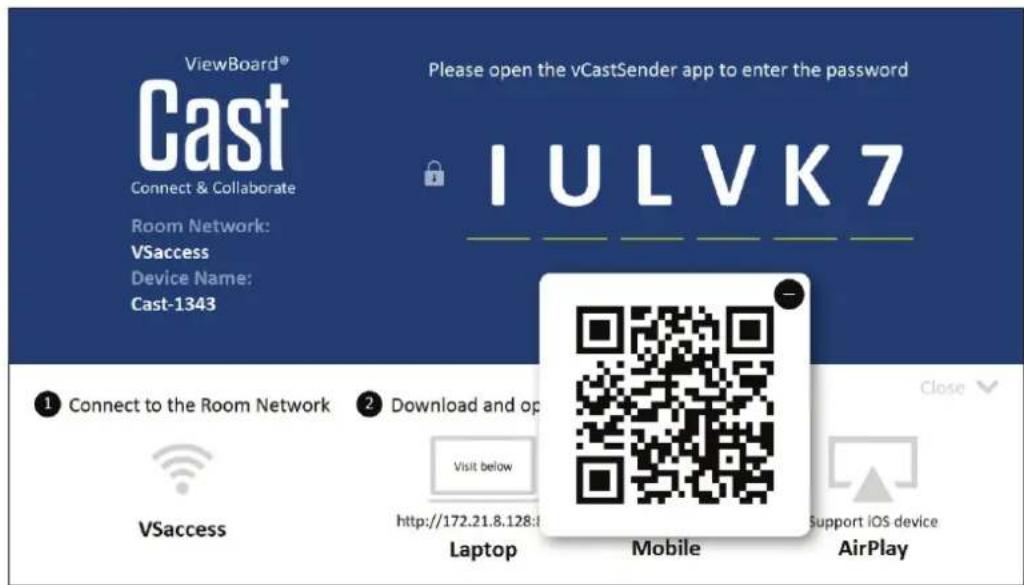

• DNS : h1.ee-share.com104 Cast l’envoyeur à parr d’appareils basés sur Windows, Macbook et Chrome Appareils Mac, Windows et Chrome :

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

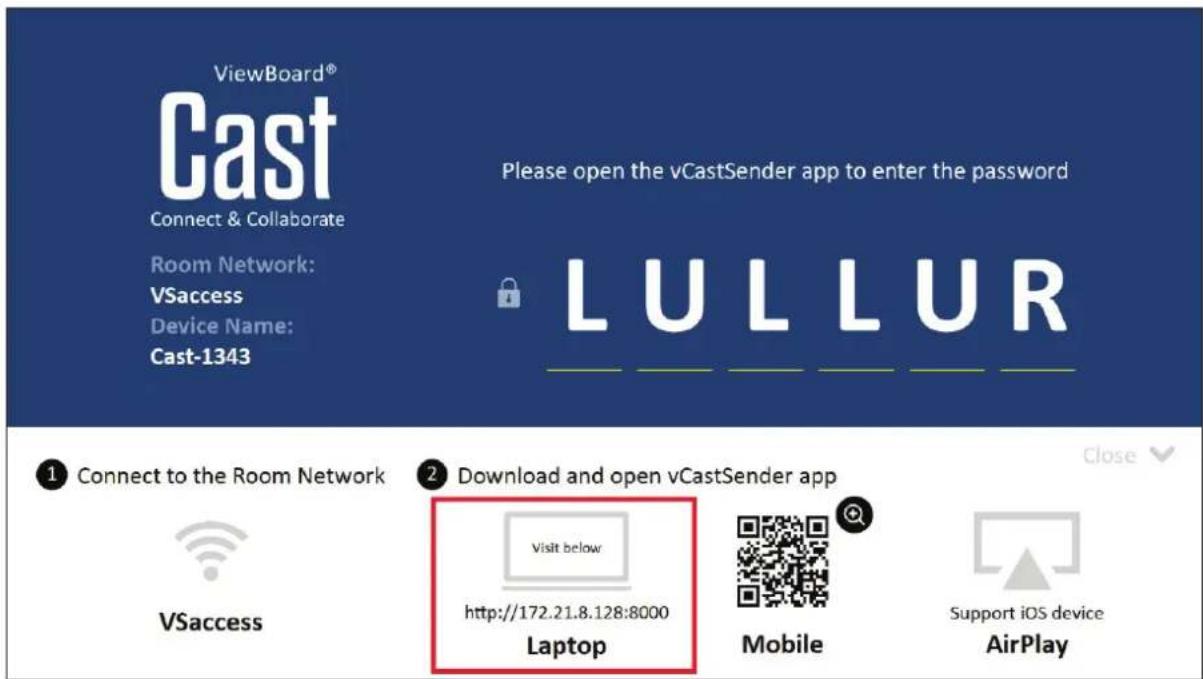

2. Visitez l’adresse indiquée sur le ViewBoard pour télécharger l’applicaon.

3. Lancez l’applicaon et cliquez sur le bouton de connexion à côté du nom du

périphérique. REMARQUE : Si le périphérique n’est pas aché dans la liste, cliquez sur Connect with PIN-Code (Connexion avec code PIN) et entrez le code PIN aché sur le ViewBoard.105 Émeeur Cast à parr d’appareils mobiles : téléphones / tablees basés sur iOS (iPhone, iPad) et Android OS. Android/iOS :

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Scannez le Code QR indiqué sur le ViewBoard pour un téléchargement direct

depuis le serveur ou depuis Google Play Store ou Apple Store.

3. Lancez l’applicaon et séleconnez le nom du périphérique et entrez le code

pour vous connecter. Vous pouvez également entrer directement le code PIN aché sur le ViewBoard pour vous connecter. Apple AirPlay®:

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Ouvrez directement AirPlay et séleconnez le nom du périphérique pour vous

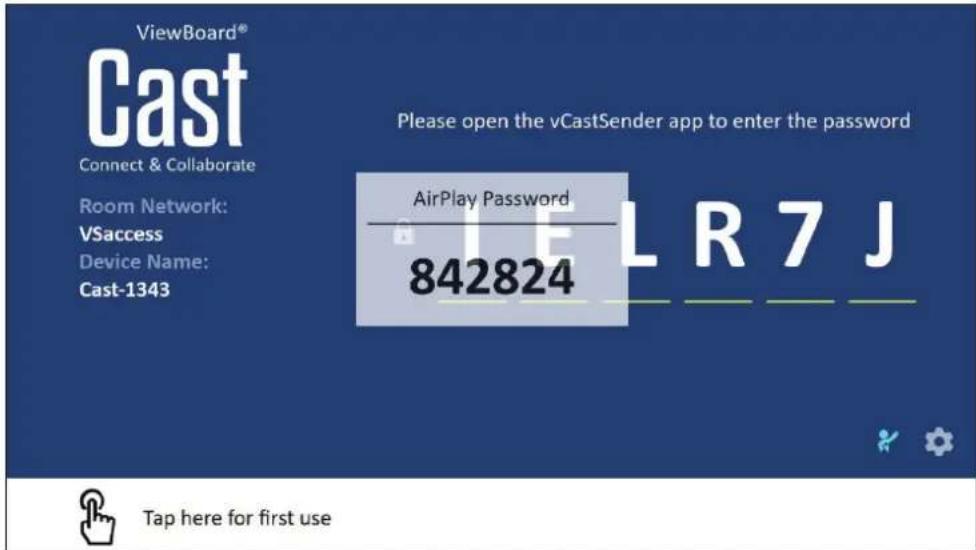

3. Un autre mot de passe AirPlay sera généré à l’écran pour la connexion.106

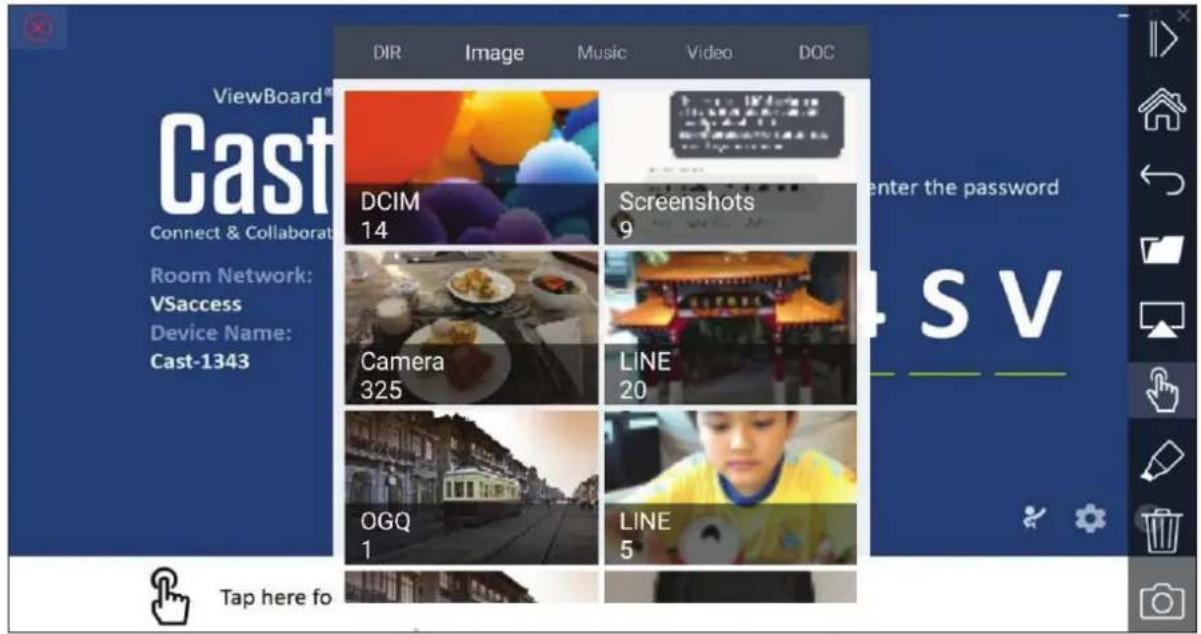

Émeez Cast à parr d’un appareil mobile qui prend en charge l’annotaon Élément Descripon Basculer Masque ou ache la barre d’ouls. Accueil Retourne à l’écran d’accueil. Retour Retourne à l’écran d’opéraon précédent. Dossier : Ache ou ouvre le chier interne de l’appareil mobile Partage d’écran Partage l’écran. REMARQUE : Compable Android 5.0 et ultérieur. Toucher Change à mode tacle. Marqueur Faites des annotaons, et modiez la couleur et l’épaisseur. Eacer Eace tout ce qui se trouve sur l’écran. Caméra Ulisez la caméra et envoyez l’image à ViewBoard.107 Autres applicaons par défaut Chrome Navigateur Web pour surfer Internet.108 Dossiers

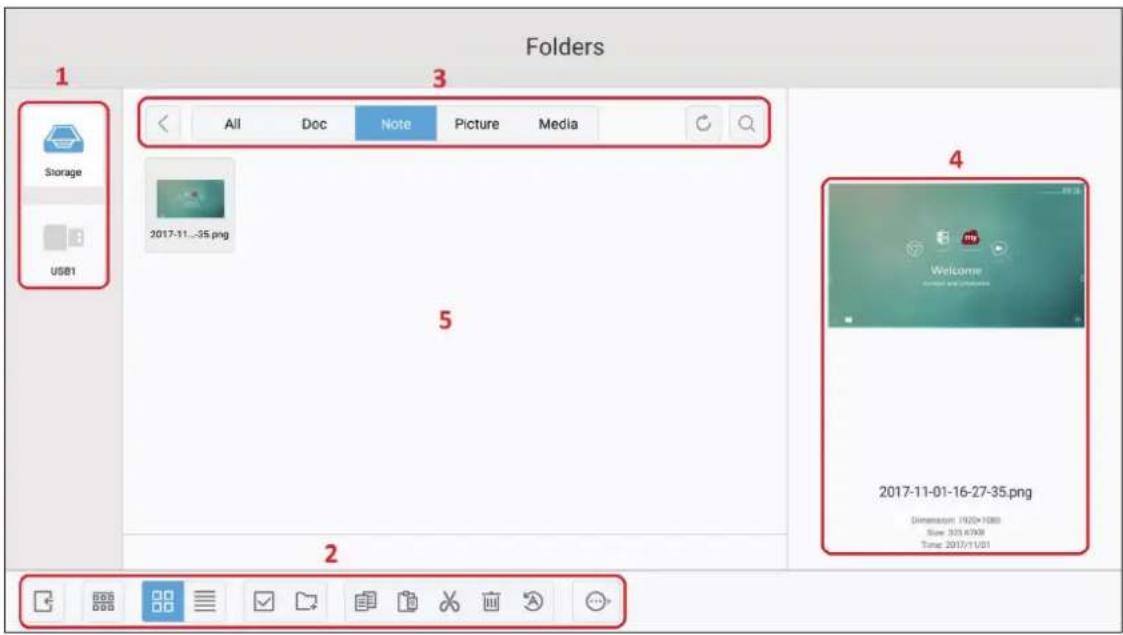

1. Achage des périphériques de stockage

Séleconnez le périphérique de stockage approprié.

Élément Descripon Quier Quie les dossiers Trier Trie les chiers Miniature Ache les chiers sous forme de vignees Liste Acher les chiers sous forme de liste Sélecon- ner Choisissez un chier Ajouter dossier Ajoute un dossier Copier Copie un chier Coller Colle un chier Couper Coupe un chier Supprimer Supprime un chier Renommer Renomme un chier Plus Acher d’autres foncons109

3. Menu File Type (Type de chier)

Élément Descripon Tout Tous les types de chiers Doc Fichiers Oce Remarque Image stockée par myViewBoard, la barre d’ouls latérale et le bouton Capture d’écran de la télécommande. Image Fichiers image Médias Fichiers audio et vidéo

4. Informaons du chier

Prévisualisez le chier, achez le nom du chier, la taille, la résoluon et la date de créaon.

5. Zone d’achage principale

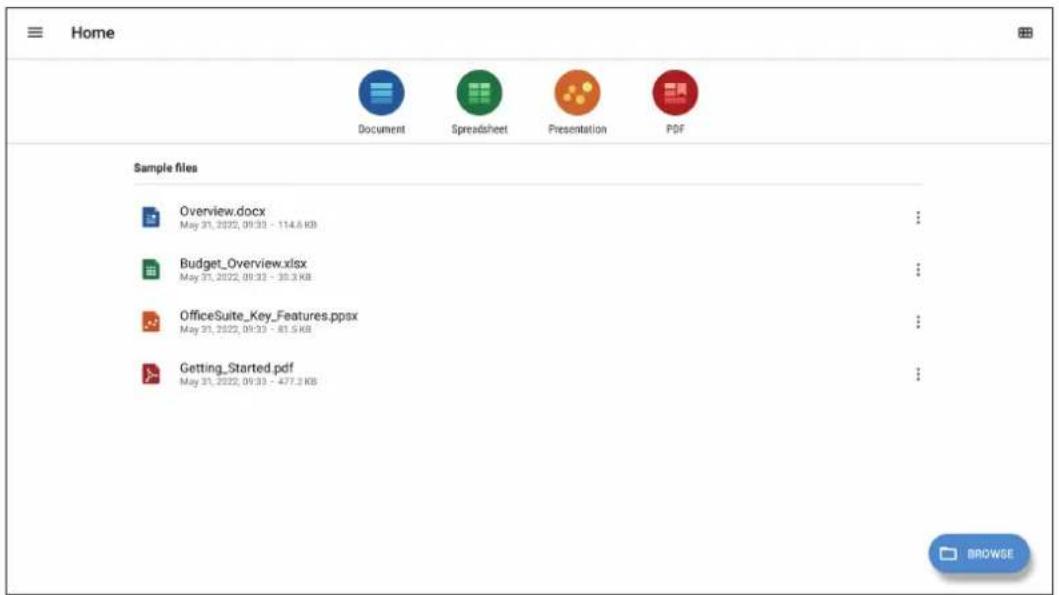

Pour acher les chiers du type correspondant.110 OceSuite Créez, modiez et visualisez des documents, des feuilles, des présentaons et des PDF.111 Verrouiller l’écran Permet de dénir un mot de passe pour le verrouillage de l’écran et d’acver le verrouillage de l’écran. REMARQUE : En cas d’oubli du mot de passe, ulisez la télécommande et saisissez INPUT-0-2-1-4 (ENTRER 0-2-1-4) pour rétablir le mot de passe par défaut. Pour saisir le mot de passe du verrouillage d’écran :

1. Allez dans : Sengs (Paramètres) > Display (Achage) > Password for screen

lock (Mot de passe du verrouillage d’écran), ou séleconnez l’icône Verrouillage de l’écran dans la liste des applicaons. REMARQUE : Si vous séleconnez l’icône Verrouillage de l’écran alors qu’aucun mot de passe n’a été déni, le message suivant va s’acher :

2. Séleconnez Set Password (Dénir mot de passe) et saisissez un nouveau mot

de passe à quatre (4) chires. Puis séleconnez OK.

3. Maintenant, lorsque vous séleconnerez l’icône Verrouillage écran, l’écran sera

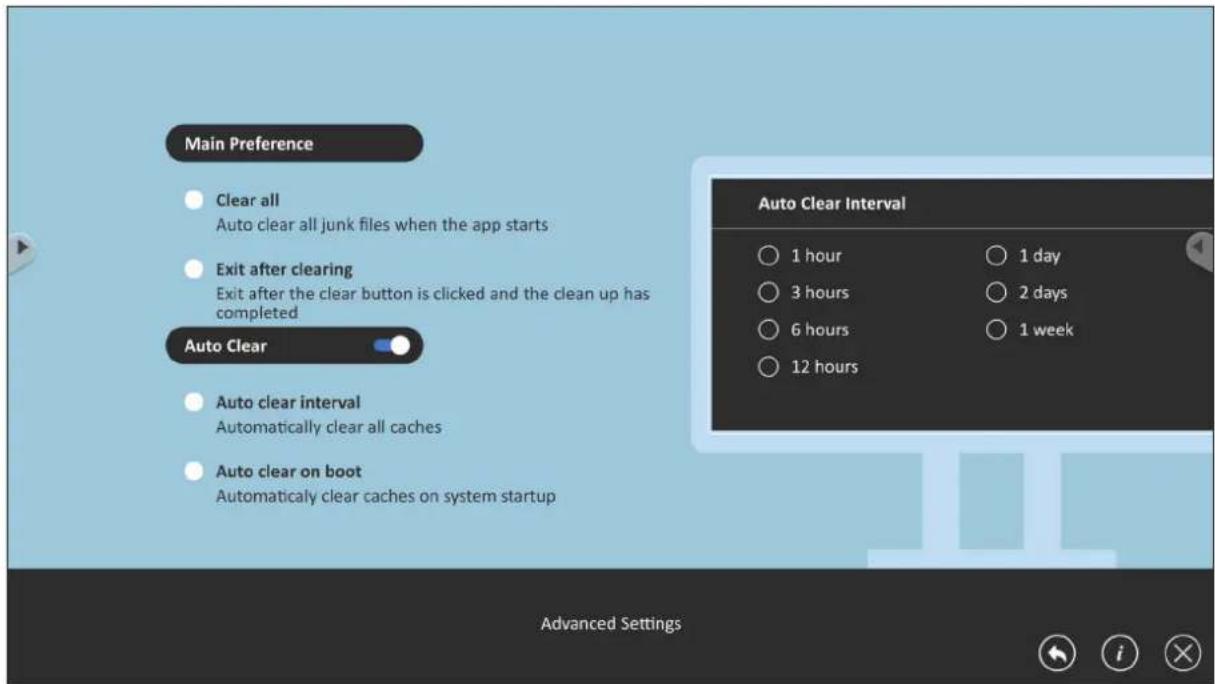

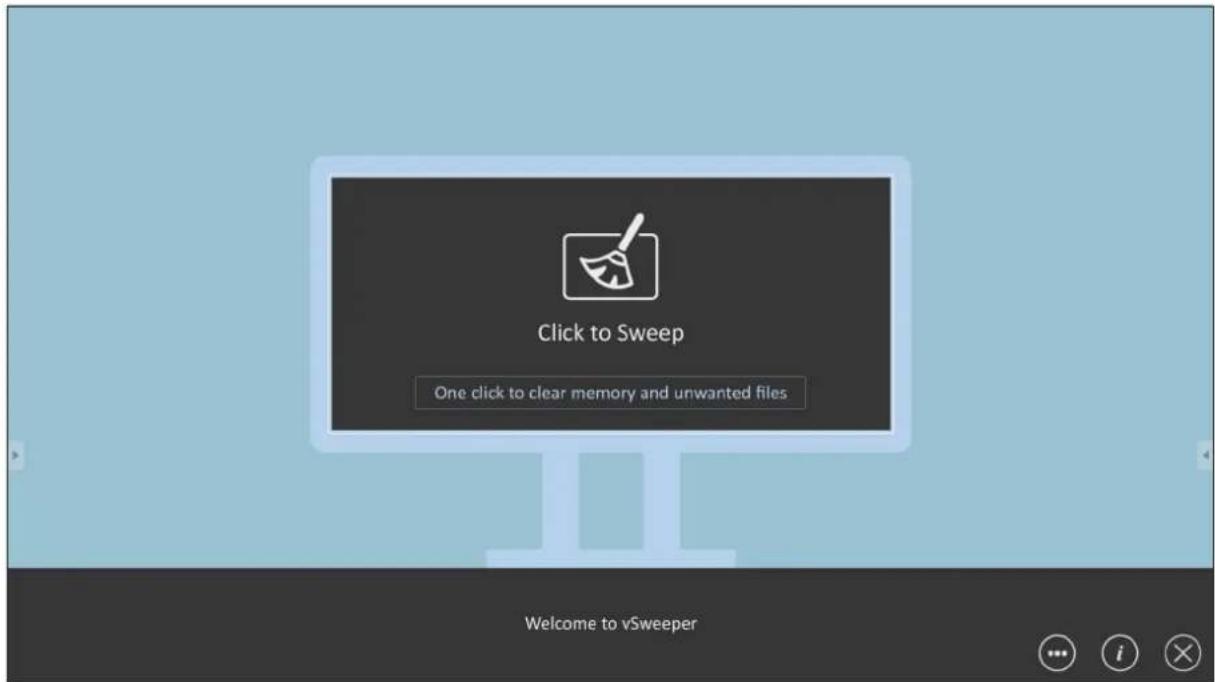

x112 vSweeper Permet de supprimer les données inules et les chiers indésirables. Les paramètres avancés peuvent également être personnalisés en foncon des besoins de l’ulisateur.113 Protocole RS-232 Ce document décrit les spécicaons de l’interface matérielle et les protocoles des logiciels pour l’interface de communicaon RS-232 entre ViewSonic LFD et le PC ou d’autres unités de contrôle avec le protocole RS-232. Le protocole conent trois secons de commande :

• Mode télécommande traversant REMARQUE : Ci-dessous, « PC » représente toutes les unités de contrôle qui peuvent envoyer ou recevoir la commande de protocole RS-

Descripon Spécicaon du matériel RS-232 Port de communicaon ViewSonic LFD à l’arrière :

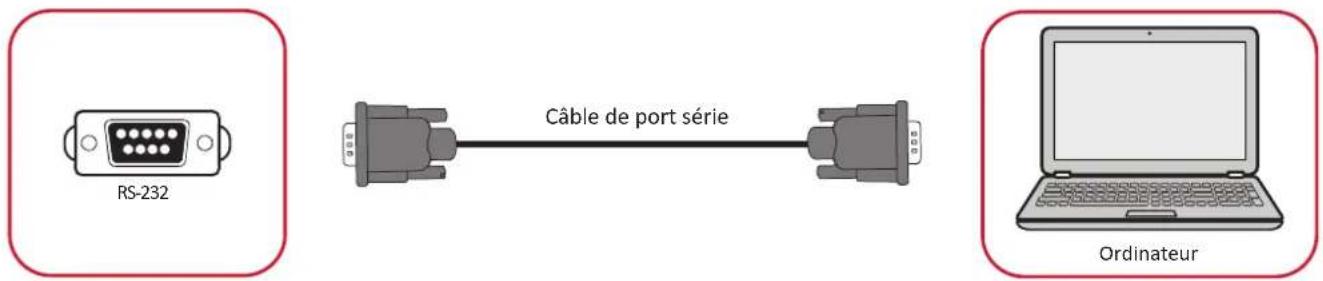

1. Type de connecteur : DSUB mâle 9 broches (ou connecteur mâle de 3,5 mm)

2. Ulisaon d’un câble croisé (modem nul) pour la connexion

3. Aectaon des broches :

DSUB femelle 9 broches DSUB mâle 9 broches # Broche Signal Remarque 1 NC 2 RXD Entrée de l’achage 3 TXD Sore de l’achage 4 NC 5 MASSE 6 NC 7 NC 8 NC 9 NC Fournit l’alimentaon +5V/2A à un dongle externe spécique *3.0 Trame MASSE Connecteur cylindrique de 3,5 mm (alternative pour espace limité) Élément Signal Remarque Conseil TXD Sore de l’achage Bague RXD Entrée de l’achage Manchon MASSE114 Spécicaon du matériel LAN Port de communicaon ViewSonic LFD à l’arrière :

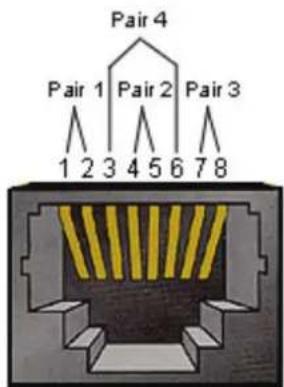

1. Type de connecteur : 8P8C RJ45

2. Aectaon des broches :

# Broche Signal Remarque 1 TX+ Sore de l’achage 2 TX- Sore de l’achage 3 RX+ Entrée de l’achage 4 BI_D3+ Pour boîer 1G 5 BI_D3- Pour boîer 1G 6 RX- Entrée de l’achage 7 BI_D4+ Pour boîer 1G 8 BI_D4- Pour boîer 1G Trame MASSE Réglage de la communicaon RS232 - Choix du débit en bauds : 9600bit/s (xe) - Bits de données : 8 bits (xe) - Parité : Aucune (xe) - Bits d’Arrêt : 1 (xe) Réglage de la communicaon LAN - Type : Ethernet - Protocol : TCP/IP - Port : 5000 (xe) - Sous-réseau croisé : Non - Idenants de connexion : Non Référence de message de commande Le PC envoie au paquet de commande LFD suivi de « CR ». Chaque fois que le PC envoie une commande de contrôle à l’achage, l’achage doit répondre comme suit :

1. Si le message est reçu correctement, il envoie « + » (02Bh) suivi de « CR » (00Dh)

2. Si le message est reçu incorrectement, il envoie « - » (02Dh) suivi de « CR »

(00Dh)115 Protocole Lisng Set-Funcon Le PC peut contrôler l’achage pour des acons spéciques. La commande Set-Funcon (Foncon-Régler) vous permet de contrôler le fonconnement de l’achage sur un site distant via le port RS-232. Le format du paquet Set-Funcon est composé de 9 octets. Descripon de Set-Funcon : Longueur : Nombre total d’octet du message hors « CR » ID LFD Identification pour chaque affichage (01~98; la valeur par défaut est 01). ID « 99 » signifie appliquer la commande définie sur tous les affichages connectés. Dans de telles circonstances, seulement l’affichage ID#1 doit répondre. L’ID LFD peut être réglée via le menu OSD pour chaque affichage. Type de commande Identifie le type de commande, « s » (0x73h): Commande Set (Régler) « + » (0x2Bh): Valid command Reply (Réponse de commande valide) « - » (0x2Dh): Invalid command Reply (Réponse de commande invalide) Commande : Code de commande de fonction : Code ASCII d’un octet. Value[1~3]: ASCII trois octets qui définit la valeur.

0x0D Format de Set-Funcon (Foncon-Régler) Envoyer : (Type de commande= « s ») Nom Lon- gueur

Type de commande Com- mande Value1 Value2 Value3 CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9 Réponse : (Type de commande= « + » ou « - ») Nom Longueur ID Type de commande CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 REMARQUE : Lorsque le PC applique une commande à tous les achages (ID=99), seul l’ensemble # 1 doit répondre par le nom ID=1.116 Exemple 1 : Régler la luminosité sur 76 pour l’achage (#02) et cee commande est valide Envoyer (Format hexadécimal) Nom Lon- gueur

Hex 0x34 0x30 0x32 0x2B 0x0D Exemple 2 : Régler la luminosité sur 75 pour l’achage (#02) et cee commande n’est PAS valide Envoyer (Format hexadécimal) Nom Lon- gueur

Hex 0x34 0x30 0x32 0x2D 0x0D117 Tableau Set-Funcon A. Foncon basique Foncon Set Longueur ID Commande Commande Plage de valeurs Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Marche/Arrêt (veille) 8 s ! 21 000: STBY 001: ALLUMÉ

mise sous tension via LAN ne peut fonctionner que dans un certain mode. Consultez le GU de l’affichage pour plus de détails. *3.1.1

008: Mémoire interne 009: DP 00A: Intégré/Principal (Android)

de deux autres sources identiques, la 2ème chiffre est utilisé pour indiquer l’extension.

Luminosité 8 s $ 24 000 ~ 100 900: Luminosité moins (-1) 901: Luminosité plus (+1) *3.1.1 Rétroéclai- rage*3.2.0 8 A B 42 000 ~ 100

formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

librage des cou- leurs. *3.2.0 Verrouillage d’ali- mentation 8 s 4 34 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Volume 8 s 5 35 000 ~ 100 900: Volume bas(-1) 901 : Volume plus(+1) Muet 8 s 6 36 000: Désactivé 001: Activé(muet) Bouton de ver- rouillage 8 s 8 38 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Verrouillage du menu 8 s > 3E 000: Déverrouiller 001: Verrouiller

• Voir la note en détails Chiffre *3.1.1 8 s @ 40 000~009118 Pavé numérique *3.1.1 8 s A 41 000: HAUT 001: BAS 002: GAUCHE 003: DROITE 004: ENTER 005: INPUT (EN- TRÉE) 006: MENU/(QUIT- TER) 007: EXIT (QUITTER) Télécommande Commander 8 s B 42 000: Désactiver 001: Activer 002: Traversant Disable (Désacti- ver) : La télécom- mande n’a pas de fonction Activé : La télé- commande com- mande normale- ment Traversant : L’affichage trans- met le code de la télécommande vers l’appareil connecté via le port RS232, mais ne réagit pas lui-même. Restaurer les paramètres par défaut 8 s ~ 7E 000 Retour au réglage d’usine REMARQUE :

1. Fonconnement des modes de verrouillage

Mode de verrouillage Fonconnement Bouton de verrouillage

1. Verrouille tous les boutons du panneau frontal et de la télécommande,

sauf « Alimentaon ».

2. Toutes les foncons RÉGLER devraient fonconner via RS-232, même

celles qui ulisent les touches de la télécommande comme Muet, etc. Verrouillage du MENU

1. Verrouille le bouton « MENU » du panneau frontal et de la

2. Les modes Usine et Hospitalité ne seront pas bloqués sur le modèle

ulisant un bouton MENU combiné pour accéder à ces deux modes. Une autre méthode sera indiquée séparément si limité par le modèle. Verrouillage d’alimentaon

1. Verrouille le bouton « ALIMENTATION » du panneau frontal et de la

arrêt) devrait toujours fonconner via RS-232, mais cela n’indique pas que verrouillage ALIMENTATION n’est pas acf.

3. Ne peut pas être déverrouillé par réinialisaon en mode OSD

4. S’allume automaquement en mode verrouillage de l’alimentaon

5. En mode verrouillage de l’alimentaon, l’appareil ne pourra pas entrer

en mode d’économie d’énergie lorsqu’il n’y a aucun signal de PC ou aucun signal vidéo n’est détecté pendant plus de 15 min. Désacver télécommande Verrouille les touches de la télécommande, mais laisse les boutons du panneau avant fonconnels.

2. Réveil-sur-LAN par adresse MAC comme alternave à SET Power on (RÉGLER

008: Mémoire interne 009: DP 00A: Intégré/Principal (Android) La plage de valeurs est la même que pour le choix SET- Input120 Mode pavage 8 s P 50 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Pavage-Com- pensation 8 s Q 51 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Compensation de largeur de cadre Pavage-H par Moniteurs V 8 s R 52 01x~09x: H 0x1~0x9: V (pour le mur vidéo)

pour moniteurs V Pavage-Position 8 s S 53 001~025 (pour le mur vidéo) Copier l’écran de la position# vers l’affi- chage identifié Date : Année 8 s V 56 Y17~Y99 2 derniers chiffres (20)17~(20)99 Date : Mois 8 s V 56 M01~M12 2 chiffres Date : Jour 8 s V 56 D01~D31 2 chiffres Time (Heure) : Heure 8 s W 57 H00~H23 Format 24 h. 2 chiffres. Time (Heure) : Min 8 s W 57 M00~M59 2 chiffres Time (Heure) : Sec 8 s W 57 S00~S59 2 chiffres REMARQUE :

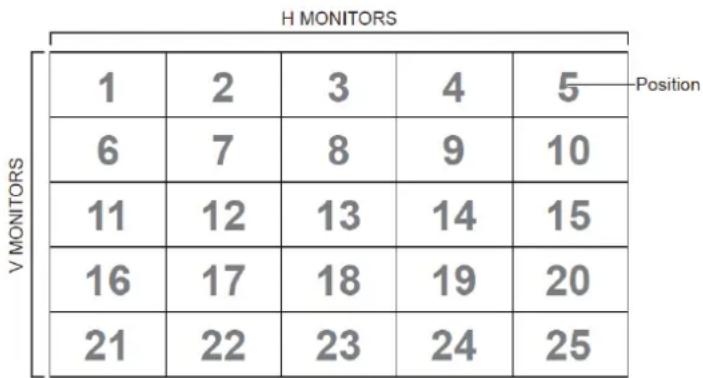

1. Dénion du carrelage des moniteurs H, des moniteurs V et de la posion

2. Exemple de réglage de la date

Date : 2017-3/15 Envoyer : 0x 38 30 31 73 56 59 31 37 0D (« Y17 ») Envoyer : 0x 38 30 31 73 56 4D 30 33 0D (« M03 ») Envoyer : 0x 38 30 31 73 56 44 31 35 0D (« D15 »)

3. Exemple de réglage de l’heure

Time (Heure) : 16:27:59 Envoyer : 0x 38 30 31 73 57 48 31 36 0D (« H16 ») Envoyer : 0x 38 30 31 73 57 4D 32 37 0D (« M27 ») Envoyer : 0x 38 30 31 73 57 53 35 39 0D (« S59 »)121 Lisng Get-Funcon Le PC peut interroger le LFD pour des informaons spéciques. Le format du paquet Get-Funcon est constué de 9 octets, ce qui est similaire à la structure du paquet de Set-Funcon. Veuillez noter que l’octet « Valeur » est toujours = 000. Get-Funcon Descripon (Descripon de Get-Funcon) : Longueur : Total d’octets du message hors « CR ». TV/DS ID Identification pour chaque TV/DS (01~98; la valeur par défaut est 01). Type de com- mande Identifie le type de commande, « g » (0x67h) : Obtenir commande « r » (0x72h) : Valid command Reply (Réponse de commande valide) « - » (0x2Dh) : Invalid command Reply (Réponse de commande invalide) Commande : Code de commande de fonction : Code ASCII d’un octet. Value[1~3]: ASCII trois octets qui définit la valeur.

0x0D Format de Get-Funcon Envoyer : (Type de commande=« g ») Nom Lon- gueur

Type de commande Com- mande Value1 Value2 Value3 CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9 Réponse : (Type de commande=« r » ou « - ») Si la commande est valide, le Type de commande = « r » Nom Lon- gueur

Type de commande Com- mande Value1 Value2 Value3 CR Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 8 9122 Si la commande n’est pas valide, le Type de commande = « - » Nom Lon- gueur

Nombre d’octets 1 octet 2 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 Exemple 1 : Obtenir la Luminosité de la TV-05 et cee commande est valide La valeur de luminosité est 67. Envoyer (Format hexadécimal) Nom Lon- gueur

Type de commande Commande Value1 Value2 Value3 CR Hex 0x38 0x30 0x35 0x72 0x62 0x30 0x36 0x37 0x0D Exemple 2 : Obtenir la couleur de l’achage (#05), mais la commande Couleur n’est pas prise en charge par ce modèle. Envoyer (Format hexadécimal) Nom Lon- gueur

Hex 0x34 0x30 0x35 0x2D 0x0D123 Tableau Get-Funcon (Foncon-Obtenir) A. Foncon basique Foncon Get Longueur ID Commande Commande Plage de réponse Commentaires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Get-Brightness (Luminosité) 8 g b 62 000 ~ 100 Rétroéclairage *3.2.0 8 a B 42 000 ~ 100

formes Android dont le mode principal est contrôlé par le rétroéclairage et les autres sources qui sont contrôlées par la luminosité.

2. Dérivé du calibrage

des couleurs. *3.2.0 Get-Volume (Vo- lume) 8 g f 66 000 ~ 100 Get-Mute (Muet) 8 g g 67 000: Désactiver 001: Marche (muet) Get-Input select (Sélection entrée) 8 g J 6A 000~ 100~

1. 1er chiffre pour la

détection du signal : 0 signifie « no signal » ( pas de signal) ; 1 signifie « signal detected » (signal détecté).

chiffres : Consultez le tableau Set-func- tion Get-Power status (état d’alimentation) : ALLUMÉ/VEILLE 8 g l 6C 001: ALLUMÉ 000: STBY Get-Remote control (Télécommande) S g n 6E 000: Désactiver 001: Activer 002: Traversant Obtient le statut du mode RCU Verrouillage Get- Power (Obtenir-ali- mentation) 8 g o 6F 000: Déverrouiller 001: Verrouiller Verrouillage Get-Button(Obte- nir-bouton) 8 g p 70 000: Déverrouiller 001: Verrouiller Verrouillage Get-Menu (Obte- nir-menu) 8 g l 6C 000: Déverrouiller 001: Verrouiller Get-ACK (Accusé) 8 g z 7A 000 Cette commande est utilisée pour tester le lien de communica- tion. Get-Thermal (Ther- mique) 8 g 0 30 000~100 : 0~+100 deg C -01~-99 : -1~-99 deg C124 Get-Operation time (Obte- nir-tempsd’opéra- tion)*3.2.0 8 g 1 31 000

mulées avec un nombre entier à 6 chiffres (000,001~ 999,999)*3.2.0

réinitialisé lors de la mise à jour du FW et de la réinitialisation d’usine*3.2.2

nouveau format 32 octets*3.2.0 Get-Device name (Obtenir-nom d’ap- pareil) 8 g 4 34 000 Réponse dans le nouveau format 32 octets*3.2.0 Get-MAC address (Obtenir-adresse MAC) 8 g 5 35 000 (pour le modèle avec LAN) Réponse dans le nouveau format 32 octets*3.2.0 Get-IP address (Obtenir-adresse IP) *3.2.0 8 g 6 36 000 (pour le modèle avec LAN) Réponse dans le nouveau format 32 octets*3.2.0 Get-Serial number (Obtenir-numéro série) *3.2.0 8 g 7 37 000 Réponse dans le nouveau format 32 octets*3.2.0 Get-FW version (Obtenir-version FW) *3.2.0 8 g 8 38 000 Réponse dans le nouveau format 32 octets*3.2.0 REMARQUE :

1. Exemple pour obtenir les heures de fonconnement

En supposant que l’heure de fonconnement accumulée est de 123 456 heures Envoyer : 0x 38 30 31 67 31 30 30 30 0D (obtenir les heures de fonconnement) Réponse : 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D

2. Exemple pour obtenir le nom d’appareil

En supposant que le nom de l’appareil est CDE-5500 Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d’appareil) Réponse : 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 … 00 00 0D En supposant que le nom de l’appareil est « NMP-302#1 » Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d’appareil) Réponse : 0x 32 30 31 72 34 4E 4D 50 2D 33 30 32 23 31 00 00 …00 00 0D125

3. Exemple pour obtenir l’adresse MAC

En supposant que l’adresse MAC est 00:11:22:aa:bb:cc Envoyer : 0x 38 30 31 67 35 30 30 30 0D (Obtenir l’adresse MAC) Réponse : 0x 32 30 31 72 35 30 30 31 31 32 32 61 61 62 62 63 63 00 00…00 00 0D

4. Exemple pour obtenir l’adresse IP

En supposant l’adresse IP est 192.168.100.2 Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir l’adresse IP) Réponse : 0x 32 30 31 72 36 31 39 32 2E 31 36 38 2E 31 30 30 2E 32 00 00…00 00 0D

5. Exemple pour obtenir le numéro de série

En supposant que le numéro de série est ABC180212345 Envoyer : 0x 38 30 31 67 37 30 30 30 0D (Obtenir le numéro de série) Réponse : 0x 32 30 31 72 37 41 42 43 31 38 30 32 31 32 33 34 35 00 00…00 00 0D

6. Exemple pour obtenir la version FW

En supposant que la version FW est 3.02.001 Envoyer : 0x 38 30 31 67 38 30 30 30 0D (Obtenir la version FW) Réponse : 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D126 B. Foncon oponnelle Foncon Get Lon- gueur

Com- mande Commande Plage de ré- ponse Commen- taires Type (ASCII) Code (ASCII) Code (Hex) (Trois octets ASCII) Get-Contrast (Contraste) 8 g a 61 000 ~ 100 Get-Sharpness (Netteté) 8 g c 63 000 ~ 100 Get-Color (Couleur) 8 g d 64 000 ~ 100 Get-Tint (Teinte) 8 g e 65 000 ~ 100 Get-Backlight On_ Off (Obtenir-rétroé- clairage marche/ arrêt) 8 g h 68 000: Désactiver 001: Activer Get-PIP mode (Mode PIP) 8 g t 74 000: Désactivé 001: PIP (POP) 002: PBP Get-PIP input (En- trée PIP) 8 g u 75 000~ Voir Set-input select (Sélection entrée) Get-Tiling Mode (Mode mosaïque) 8 g v 76 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Get-Tiling Compen- sation (Compensa- tion mosaïque) 8 g w 77 000: Désactivé 001: ALLUMÉ (pour le mur vidéo) Compensation de largeur de cadre Get-Tiling H by V monitors (mosaïque H par moniteurs V) 8 g x 78 01x~09x: Moniteurs

pour moniteurs V Get-Tiling Position (Position mosaïque) 8 g y 79 000: Désactivé 001~025 (pour le mur vidéo) Copier l’écran de la position# vers l’affichage identifié Get-Date : Année 8 g 2 32 Y00~Y00 2 derniers chiffres (20)17~(20)99 Get-Date : Mois 8 g 2 32 M00~M00 2 chiffres Get-Date : Jour 8 g 2 32 D00~M00 2 chiffres Get- Time (Heure) : Heure 8 g 3 33 H00~H00 Format 24 h. 2 chiffres Get- Time (Heure) : Min 8 g 3 33 M00~M00 2 chiffres Get- Time (Heure) : Sec 8 g 3 33 S00~S00 2 chiffres REMARQUE :

1. Exemple de réglage de la date

En supposant que la date actuelle de l’achage#01 est : Date : 2017-3/15 Envoyer : 0x 38 30 31 67 32 59 30 30 0D (Obtenir date:année) Réponse : 0x 38 30 31 72 32 59 31 37 0D (« Y17 ») Envoyer : 0x 38 30 31 67 32 4D 30 30 0D (Obtenir date:mois) Réponse : 0x 38 30 31 72 32 4D 30 33 0D (« M03 »)127 Envoyer : 0x 38 30 31 67 32 44 30 30 0D (Obtenir date:jour) Réponse : 0x 38 30 31 72 32 44 31 35 0D (« D15 »)

2. Exemple pour obtenir l’heure

En supposant que l’heure actuelle de l’achage#01 est : Time (Heure) : 16:27:59 Envoyer : 0x 38 30 31 67 33 48 30 30 0D (Obtenir l’heure:heures) Réponse : 0x 38 30 31 72 33 48 31 36 0D (« H16 ») Envoyer : 0x 38 30 31 67 33 4D 30 30 0D (Obtenir l’heure:Min) Réponse : 0x 38 30 31 72 33 4D 32 37 0D (« M27 ») Envoyer : 0x 38 30 31 67 33 53 30 30 0D (Obtenir l’heure:Sec) Réponse : 0x 38 30 31 72 33 53 35 39 0D (« S59 »)

3. Exemple pour obtenir la version RS232

En supposant que la version est 3.0.1 Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir la version RS232) Réponse : 0x 38 30 31 72 36 33 30 31 0D (« 301 »)128 C. Réponse auto *3.2.1 L’achage enverra automaquement les données/états mis à jour sans recevoir de requête de l’hôte chaque fois que les données/états suivants sont modiés par l’ulisateur de l’une des manières suivantes : avec la télécommande, les touches avant ou l’écran tacle.

• Input Select (Entrée)

• Silence activé/désactivé129 Mode télécommande traversant Lorsque le PC met l’achage en mode télécommande Pass through, l’achage doit envoyer un paquet de 7 octets (suivi de « CR ») en réponse à l’acvaon du bouton de la télécommande (RCU). Dans ce mode, la télécommande n’a aucun eet sur la foncon d’achage. Par exemple: « Volume+ » ne modie pas le volume de l’achage, mais envoie uniquement le code « Volume+ » au PC via le port RS-232. Format de la foncon IR traversant Réponse : (Type de commande=« p ») Nom Lon- gueur

Type de com- mande Code1 télé- commande (MSB) Code2 télé- commande (LSB)

Nombre d’octets 1 octet 2 octet 1 octet 1 octet 1 octet 1 octet Ordre des octets 1 2~3 4 5 6 7 Exemple 1 : Télécommande Pass-through lorsque le bouton « VOL+ » est appuyé pour l’achage (#5) Envoyer (Format hexadécimal) Nom Lon- gueur

Type de com- mande Code1 télé- commande (MSB) Code2 télé- commande (LSB)

1. Ce code traversant IR est diérent du code de la touche de télécommande.

2. Ordre spécial des commandes pour la touche POWER (ALIMENTATION) en

mode traversant IR.131 2-1. Lorsque l’achage est éteint et reçoit le code IR POWER (ALIMENTATION IR) : L’achage s’allume tout seul, puis transmet le code POWER (ALIMENTATION) à l’hôte via RS-232. 2-2. Lorsque l’achage est allumé et reçoit le code IR POWER (ALIMENTATION IR) : L’acheur transmera le code POWER (ALIMENTATION) à l’hôte via RS-232, puis s’éteindra automaquement. 2-3. Lorsque SET-POWER LOCK (RÉGLER-VERROUILLAGE ALIMENTATION) est acvé, l’achage ne répond pas à un appui sur la touche ALIMENTATION.

3. Le code VOLUME PLUS et VOLUME MOINS est émis de façon répétée lorsque

vous maintenez les touches enfoncées.132132 Annexe Spécicaons Élément Catégorie Spécicaons Modèle IFP5550-5

1. Assurez-vous qu’aucun obstacle n’entrave le signal

entre la télécommande et le récepteur,

2. Assurez-vous que les piles de la télécommande sont

installées correctement,

3. Vériez si les piles doivent être remplacées,

L’appareil s’éteint de façon inaendue

1. Assurez-vous que le mode Veille est acvé,

2. Vériez s’il y a une coupure de courant dans votre

3. Allumez l’écran et voyez si le problème provient du

signal et du système de contrôle, Mode PC Problème ou queson Soluons possibles Pas de signal depuis l’ordinateur

1. Vériez les paramètres de l’achage,

2. Vériez la résoluon de l’achage,

3. Ajustez les paramètres de synchronisaon

horizontale et vercale à l’aide du menu OSD, Rayures en arrière- plan

1. Choisissez le réglage automaque,

1. Choisissez le réglage automaque,

2. Ajustez les paramètres de l’horloge et la phase,136

Foncon tacle Problème ou queson Soluons possibles La foncon tacle ne fonconne pas,

1. Assurez-vous que les pilotes sont installés

3. Vériez la conguraon et alignez-la,

4. Vériez si le style fonconne correctement,

La vidéo ne fonconne pas correctement Problème ou queson Soluons possibles Aucune image / aucun son

1. Vériez l’état de l’alimentaon,

2. Vériez le câble du signal,

3. Vériez que l’ordinateur interne est installé

correctement, L’image n’est pas claire ou est coupé ou disparaît,

1. Vériez le câble du signal,

2. Vériez si d’autres composants électroniques

interrompent le signal, L’image est médiocre

1. Réglez les paramètres de chroma, de luminosité et de

contraste dans le menu,

2. Vériez le câble du signal,

L’audio ne fonconne pas correctement Problème ou queson Soluons possibles Pas de son

1. Appuyez sur le bouton Couper le son / remere le

2. Réglez le volume,

3. Vériez le câble audio,

Un seul haut-parleur fonconne

1. Ajustez la balance des sons dans le menu,

2. Vériez les réglages du panneau de contrôle du son

Entreen Précauons générales

• Assurez-vous que l’appareil est éteint et que le câble d’alimentaon est débranché de la prise électrique,

• Ne vaporisez jamais ni ne versez de liquide directement sur l’écran ou le boîer,

• Manipulez délicatement l’appareil, car un appareil de couleur plus sombre, s’il est éraé, peut présenter des marques plus visibles qu’un appareil de couleur plus claire,

• Ne pas uliser le système en connu pendant de longues périodes, Neoyage de l’écran

• Essuyez l’écran avec un chion propre, doux et sans peluches, Cela permet d’enlever la poussière et les autres parcules,

• Si l’écran n’est toujours pas propre, neoyez-le en appliquant une pete quanté de produit de neoyage sans ammoniaque et sans alcool sur un chion propre, doux et non pelucheux; puis essuyez l’écran, Neoyage du boîer

• Ulisez un chion doux et sec,

• Si le boîer n’est toujours pas propre, neoyez-le en appliquant une pete quanté de produit de neoyage sans ammoniaque et sans alcool, doux et non abrasif sur un chion propre, doux et non pelucheux; puis essuyez la surface, Clause de non-responsabilité

• ViewSonic® ne recommande pas l’ulisaon de produits de neoyage à base d’ammoniaque ou d’alcool pour le neoyage de l’écran d’achage ou du boîer, Certains produits chimiques de neoyage peuvent endommager l’écran et/ou le boîer de l’appareil,

• ViewSonic® n’est pas tenu responsable des dommages résultants de l’ulisaon de produits de neoyage à base d’ammoniaque ou d’alcool, REMARQUE : Si de la condensaon apparaît entre le verre et le panneau, gardez l’écran allumé jusqu’à ce que l’humidité disparaisse,138 Informaons relaves à la règlementaon et aux services Informaons de conformité Cee secon aborde toutes les exigences et déclaraons relaves aux réglementaons. Les applicaons correspondantes conrmées doivent correspondre aux équees de la plaque signaléque et aux marquages associés sur l’appareil. Déclaraon de conformité FCC Cet appareil est conforme à l’arcle 15 des Règlements FCC. Son ulisaon est soumise aux deux condions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible et(2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonconnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la secon 15 de la réglementaon de la FCC. Ces limitaons sont spulées aux ns de garanr une protecon raisonnable contre les interférences nuisibles en installaon résidenelle. Cet équipement génère, ulise et peut émere des radiofréquences et, s’il n’est pas installé et ulisé conformément aux instrucons, peut provoquer des interférences nuisibles aux communicaons radio. Cependant, nous ne pouvons garanr que des interférences ne se produiront pas dans une installaon parculière. Si cet appareil cause des interférences nuisibles à la récepon de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre une ou plusieurs des mesures correcves suivantes :

• Modier l’orientaon ou la posion de l’antenne de récepon.

• Augmenter l’espace entre l’équipement et le récepteur.

• Brancher l’équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Averssement : Tout changement ou modicaon non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l’ulisateur à employer l’appareil en queson. Déclaraon Industry Canada CAN ICES-003(B) / NMB-003(B) Conformité à la CE pour les pays européens Cet appareil est conforme à la direcve EMC 2014/30/UE et à la direcve sur les basses tensions 2014/35/UE.139 Les informaons suivantes sont uniquement pour les pays de l’UE : Le label de droite indique la conformité à la directive sur l’élimination des équipements électriques et électroniques 2012/19/UE (DEEE). Il indique l’obligation de NE PAS jeter cet équipement avec les déchets municipaux, mais d’utiliser les systèmes de retour et de collecte conformément à la loi locale. Déclaraon de conformité RoHS2 Ce produit a été conçu et fabriqué conformément à la direcve 2011/65/UE du Parlement et du Conseil Européens concernant la restricon d’ulisaon de certaines substances dangereuses dans les équipements électriques et électroniques (direcve RoHS2) et est réputé respecter les valeurs de concentraon maximale émises par le Comité européen d’ Adaptaon Technique (TAC), comme indiqué ci-dessous : Substance Concentraon maximale proposée Concentraon réelle Plomb (Pb) 0.1% < 0.1% Mercure (Hg) 0.1% < 0.1% Cadmium (Cd) 0.01% < 0.01% Chrome hexavalent (Cr6⁺) 0.1% < 0.1% Biphényles polybromés (PBB) 0.1% < 0.1% Diphényléthers polybromés (PBDE) 0.1% < 0.1% Phtalate de bis (2-éthylhéxyl) (DEHP) 0.1% < 0.1% Phtalate de butyle benzyle (BBP) 0.1% < 0.1% Phtalate de dibutyle (DBP) 0.1% < 0.1% Phtalate de diisobutyl (DIBP) 0.1% < 0.1% Certains composants des produits menonnés ci-dessus sont exemptés de l’annexe III des direcves RoHS2, comme indiqué ci-dessous :

• L’alliage de cuivre contenant jusqu’à 4% de plomb.

• Le plomb dans les soudures à haute température de fusion (c.à-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).

• Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques diélectriques des condensateurs, par ex. les disposifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique.

• Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125 V CA ou 250 V CC ou plus.140 Déclaraon ENERGY STAR ENERGY STAR est un programme volontaire de l’Environmental Protecon Agency des États-Unis qui aide les entreprises et les parculiers à économiser de l’argent et à protéger notre climat grâce à une ecacité énergéque supérieure. Les produits homologués ENERGY STAR réduisent les émissions de gaz à eet de serre en suivant des direcves strictes en maère d’ecacité énergéque établies par la U.S. Environmental Protecon Agency ( « Agence américaine de protecon de l’environnement »). En tant que partenaire ENERGY STAR, ViewSonic est déterminé à respecter les direcves Energy Star et à uliser le logo ENERGY STAR sur tous les modèles homologués. Le logo suivant apparaît sur tous les modèles homologués ENERGY STAR : REMARQUE : Les foncons d’économie d’énergie réduisent considérablement la consommaon d’énergie lorsque le produit n’est pas ulisé. L’économie d’énergie permet à l’appareil de passer automaquement en mode « Veille » à faible consommaon électrique après une période d’inacvité dénie. Les foncons d’économie d’énergie basculent également le mode en Veille ou Arrêt dans les 5 minutes suivant la déconnexion de l’ordinateur hôte. Veuillez noter que tout changement dans les réglages d’économie d’énergie augmentera la consommaon d’énergie. Restricons indiennes sur les substances dangereuses Déclaraon de restricon sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l’ulisaon du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentraons supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l’excepon des exempons dénies dans l’annexe 2 de la règle. Mise au rebut en n de vie du produit ViewSonic® respecte l’environnement et se consacre au travail et à la vie dans le respect de l’écologie. Merci de faire pare d’une informaque plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d’informaons. USA et Canada : hps://www.viewsonic.com/us/go-green-with-viewsonic Europe : hps://www.viewsonic.com/eu/go-green-with-viewsonic Taiwan : hps://recycle.epa.gov.tw/141 Informaons de copyright Copyright© ViewSonic® Corporaon, 2023. Tous droits réservés. Macintosh et Power Macintosh sont des marques commerciales déposées de Apple Inc. Microso, Windows et le logo Windows sont des marques commerciales déposées de Microso Corporaon aux États-Unis et dans d’autres pays. ViewSonic®, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques déposées de ViewSonic® Corporaon. VESA est une marque déposée de Video Electronics Standards Associaon. DPMS, DisplayPort et DDC sont des marques déposées de VESA. Clause de non-responsabilité : ViewSonic® Corporaon ne saurait être tenu responsable des erreurs ou omissions techniques ou éditoriales contenues dans le présent document, ni des dommages directs ou indirects résultant de la fourniture de ce matériel ou des performances ou de l’ulisaon de ce produit. Dans un but d’amélioraon connue du produit, ViewSonic® Corporaon se réserve le droit de modier les spécicaons du produit sans préavis. Les indicaons contenues dans ce document peuvent évoluer sans préavis. Aucune pare de ce document ne peut être copiée, reproduite ou transmise de quelque façon que ce soit, quelle qu’en soit la raison, sans la permission écrite préalable de ViewSonic® Corporaon. IFP50-5_UG_FRN_1b_20230601142 Assistance client Pour de l’assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur. REMARQUE : Vous aurez besoin du numéro de série du produit. Pays/Région Site Internet Pays/Région Site Internet Asie Pacique et Afrique Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn

www.viewsonic.com/ua/ United Kingdom www.viewsonic.com/uk/143 Garane limitée Tableau blanc intelligent ViewSonic® Ce que la garane couvre : ViewSonic® garant que ses produits sont exempts de défauts matériels et de fabricaon, pendant la période de garane. Si un produit présente un défaut matériel ou de fabricaon pendant la période de garane, ViewSonic® pourra, à sa seule discréon, et comme unique recours pour vous, réparer le produit ou le remplacer par un produit similaire. Le produit de remplacement ou les pièces peuvent comporter des pièces ou des composants recyclés ou remis à neuf. L’appareil, les pièces ou les composants réparés ou remplacés seront couverts pendant la durée restante sur la garane limitée iniale du client et la période de garane ne sera pas prolongée. ViewSonic® n’ore aucune garane pour les logiciels ers fournis avec le produit ou installés par le client, ni pour l’installaon de pièces ou de composants matériels non autorisés (par ex. des lampes de projecteur). (Veuillez vous reporter à : la secon « Ce que la garane exclue et ne couvre pas »). Ce que la garane protège : Cee garane est uniquement valable pour le premier acquéreur. Ce que la garane exclue et ne couvre pas :

• Tout produit sur lequel le numéro de série a été endommagé, modié ou supprimé.

• Les dommages, détérioraons ou dysfonconnements résultant de : Accident, mauvaise ulisaon, négligence, incendie, inondaon, foudre ou autres catastrophes naturelles, modicaon du produit non autorisée ou non-respect des instrucons fournies avec le produit. Réparaon ou tentave de réparaon par une personne non autorisée par ViewSonic®. Les dommages et les pertes de données de programmes quelconques, et les supports de stockage amovibles. Usure normale. Retrait ou installaon du produit.

• Les pertes de logiciels ou de données survenant pendant la réparaon ou le remplacement.

• Tout dommage du produit dû au transport.

• Les causes externes au produit, telles que variaons ou pannes électriques.144

• Ulisaon de fournitures ou de pièces ne respectant pas les spécicaons de ViewSonic.

• Le fait que le propriétaire n’eectue pas l’entreen périodique du produit tel que décrit dans le guide d’ulisaon.

• Toute autre cause sans rapport avec un défaut du produit.

• Les dommages causés par des images staques (non animées) achées pendant de longues périodes (également appelées images rémanentes).

• Les logiciels - Tout logiciel ers fourni avec le produit ou installé par le client.

• Les matériels / accessoires / pièces / composants - L’installaon de matériel, d’accessoires, de consommables ou de composants non autorisés (par ex : lampes de projecteur).

• Les dégâts ou détérioraons du revêtement de surface de l’écran en raison d’un neoyage inapproprié, comme décrit dans le Guide d’ulisaon du produit.

• Les frais de dépose, d’installaon et de conguraon, y compris le montage mural du produit. Comment en bénécier :

• Pour toute informaon concernant les services sous garane, veuillez contacter le service d’assistance client ViewSonic® (Veuillez consulter la page « Assistance client »). Vous devrez fournir le numéro de série de votre produit.

• Pour bénécier de la garane, vous devrez fournir : (a) le reçu de vente daté original, (b) votre nom, (c) votre adresse, (d) une descripon du problème et (e) le numéro de série du produit.

• Amener ou expédier le produit franco de port dans l’emballage d’origine à un centre de service agréé ViewSonic® ou à ViewSonic®.

• Pour de plus amples informaons ou le nom du centre de services ViewSonic® le plus proche, veuillez contacter ViewSonic®. Limitaon des garanes implicites : Il n’existe aucune garane, explicite ou implicite, s’étendant au-delà de la descripon contenue dans le présent document, y compris la garane implicite de qualité marchande et d’adéquaon à un usage parculier.145 Condions de garane dans le GU pour le Tableau blanc intelligent VSC_TEMP_2013 Exclusion de dommages : La responsabilité de ViewSonic est limitée au coût de réparaon ou de remplacement du produit. ViewSonic® ne saurait être tenu responsable de :

• Dommages à d’autres biens causés par un défaut dans le produit, dommages résultant d’une gêne, perte d’usage du produit, perte de temps, perte de prots, perte d’opportunités commerciales, perte de clientèle, interférence dans les relaons commerciales ou toute autre perte commerciale, même si le client a été aver de la possibilité de tels dommages.

• Tout autre dommage, indirect, consécuf ou autre.

• Tout plainte contre le client émanant de toute autre pare.

• Réparaon ou tentave de réparaon par une personne non autorisée par ViewSonic®. Eet de la loi d’État : Cee garane vous donne des droits légaux spéciques et vous pouvez également avoir d’autres droits, variant d’un état à l’autre. Certains états n’autorisent pas les limitaons sur les garanes implicites et/ou n’autorisent pas l’exclusion des dommages indirects ou consécufs, par conséquent les limitaons et exclusions menonnées ci-dessus peuvent ne pas s’appliquer à vous. Ventes hors des États-Unis et du Canada : Pour des informaons et des services de garane sur les produits ViewSonic® vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic® ou votre revendeur ViewSonic® local. La période de garane de ce produit en Chine connentale (Hong Kong, Macao et Taïwan exclus) est soumise aux termes de la Carte de Garane et de Maintenance. Pour les ulisateurs en Europe et en Russie, vous trouverez plus d’informaons sur la garane sur : hp://www.viewsonic.com/eu/ under dans la secon « Informaons sur le support/garane ».
