MODE D'EMPLOI Lacronite Eco VS Waterco

1. Les machines mentionnées dans le manuel ont été conçues tout spécialement pour le pré-filtrage

et le recyclage de l’eau dans les piscines.

2. Elles sont étudiées pour fonctionner avec de l’eau propre, à une température qui ne doit pas

dépasser 45°C (113˚F).

3. L’installation doit être effectuée conformément aux instructions de sécurité pour les piscines, en

particulier la norme HD 60364-7-702, ainsi qu’aux instructions spécifiques propres à chaque application.

4. Les règles en vigueur pour la prévention des accidents doivent être observées de façon rigoureuse.

5. Avant d’apporter une modification à la pompe, il est nécessaire d’obtenir, au préalable,

le consentement du constructeur. L’emploi de pièces de rechange et d’accessoires originaux, autorisés par le constructeur, assure un niveau de sécurité élevé. Le constructeur de la pompe décline toute responsabilité pour les dégâts et accidents dûs au remplacement par des pièces et accessoires non autorisés.

6. Au cours de l’utilisation, certaines pièces de la pompe sont soumises à des tensions électriques

dangereuses. Avant toute intervention sur la pompe ou les équipements raccordés à celle-ci, il est nécessaire de couper l’alimentation secteur et de débrancher le moteur de la pompe.

7. L’utilisateur doit confier le montage et l’entretien de la pompe à des personnes autorisées et

qualifiées, qui doivent lire attentivement les instructions relatives à l’entretien et à l’installation.

8. La sécurité de la pompe au cours de l’exploitation n’est garantie que si les instructions pour

l’installation et l’entretien sont suivies correctement.

9. On ne doit en aucun cas dépasser les valeurs limites précisées dans la fiche technique.

10. En cas de défaillance ou de défaut, l’utilisateur doit contacter le service d’assistance technique du

constructeur ou son agent accrédité le plus proche.

11. Sí le cable est abîmé, il doit être remplacé par un techicien de maintenance autorisé.

12. L’appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) qui

présentent des capacités physiques, sensorielles ou mentales réduites, qui manquent d’expérience et de connaissances, excepté si elles sont supervisées ou conseillées sur l’utilisation de l’appareil par une personne responsable de leur sécurité et qu’elles ont conscience des risques encourus.

13. L’appareil n’est pas conçu pour être utilisé par de jeunes enfants. Les jeunes enfants doivent être

surveillés an de s’assurer qu’ils ne jouent pas avec l’appareil.

14. Tous les travaux de câblage (électriques) doivent être réalisés par des électriciens agréés et

l’installation doit être conforme aux codes locaux.

15. Si la pompe doit être installée dans une piscine ou un bassin, il est obligatoire d’installer un

disjoncteur différentiel avec courant de déclenchement nominal maximum de 30 mA.

16. Débranchez toujours l’appareil de l’alimentation avant de le monter, de le démonter ou de le nettoyer.

17. En cas de gel, l’eau doit être entièrement vidée du boîtier de la pompe en ouvrant les bouchons

de purge sur le boîtier de la pompe. À utiliser en Europe :

1. Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants de 8 ans

et plus) qui présentent des capacités physiques, sensorielles ou mentales réduites, qui manquent d’expérience et de connaissances, excepté si elles sont supervisées ou conseillées sur l’utilisation de l’appareil par une personne responsable de leur sécurité.

2. Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.

3. Le nettoyage et la maintenance de l’appareil ne doivent pas être réalisés par des enfants, même

La pompe doit être placée le plus près possible de la piscine, dans un emplacement qui facilitera les interventions d’entretien périodiques. En outre, on doit placer la pompe dans un lieu sec et bien ventilé, qui ne risque pas d’être inondé (Un dégagement minimum de 150 mm doit être respecté au niveau du ventilateur de refroidissement du moteur de la pompe). INSTALLATION Waterco Limited fait usage de technologies de pointe dans la conception et la fabrication de ses pompes. Quelques simples précautions, prises au cours de l’installation, garantiront un fonctionnement sans problèmes pendant des années.

1. Le tuyau d’aspiration de la pompe ne doit pas être inférieur à 40 mm.

2. La conduite d’aspiration doit comporter le moins de coudes possible.

3. On doit utiliser exclusivement les raccords de corps de pompe fournis avec la pompe.

4. Fixer la pompe avec des boulons à l’endroit désiré (pour l’immobiliser).

5. Le câble électrique doit être raccordé pour la tension et le sens de rotation spécifiés,

conformément aux instructions de câblage.

6. Tous les travaux de câblage électriques doivent être confiés à des électriciens qualifiés, et les

câbles doivent être installés conformément aux normes locales.

7. Le moteur doit être mis à la masse.

8. Les tuyaux et raccords doivent être soutenus par leurs propres supports, et non pas par la pompe.

9. Un dégagement minimum de 150 mm doit être respecté au niveau du ventilateur de refroidissement

du moteur de la pompe.

~ REMARQUE ÉLECTRIQUE IMPORTANTE ~

L’installation électrique doit être effectuée par un électricien qualifié

Chaque pompe nécessite un coupe-circuit pour séparer la pompe de l’alimentation électrique. La distance de contact assure une coupure complète dans les conditions de catégorie de surtension III. Lorsque la pompe est utilisée pour une piscine ou un bassin, on doit installer OBLIGATOIREMENT un coupe-circuit avec mise à la masse, dont le courant de détente nominal ne dépassera pas 30 mA. Vérifier la tension, la puissance absorbée et le cycle sur la plaque constructeur de la pompe. Le câble d’alimentation, y compris le fil de terre, doit être conforme à la norme 60245 IEC 66 (H07RN-F) pour les modèles avec puissance consommée supérieure à 1 kW. Pour les modèles avec puissance consommée inférieure à 1 kW, la qualité du câble doit être conforme à la norme 60245 IEC 57 (H05RN-F). Toutes les installations doivent être conformes aux codes locaux, basés sur les spécifications de la norme IEC 60364-7-702.

• RESPECTEZ LE CALIBRE MINIMUM FOURNI DANS LE TABLEAU DE LA NOTICE TECHNIQUE.RACCORDEMENT ÉLECTRIQUE Vérifiez que les informations indiquées sur la plaque signalétique correspondent à l’alimentation électrique. Faites appel à un électricien compétent pour installer le câblage conformément aux règlements locaux/ nationaux du pays où est utilisée la pompe. Les règlements nationaux applicables en Australie et en Nouvelle- Zélande sont les normes AS/NZS 3000. Le MOTEUR TRIPHASÉ n’est pas muni d’un protecteur thermique interne et requiert un sectionneur ou un disjoncteur à fusibles. Installez et réglez les dispositifs de sécurité conformément au courant indiqué sur la plaque signalétique UN MOTEUR MONOPHASÉ est équipé d’un interrupteur de surcharge thermique intégré. MOTEUR TRIPHASÉ Les MOTEURS TRIPHASÉS doivent être munis d’un interrupteur de démarrage ou d’un démarreur magnétique, avec protection adéquate contre les surtensions, en plus du sectionneur à fusible. VÉRIFIEZ LE SENS DE ROTATION DES MOTEURS TRIPHASÉS. Le moteur est étudié pour le fonctionnement en rotation dans le sens horaire exclusivement (vu du couvercle de ventilateur côté moteur). Les moteurs triphasés peuvent tourner dans un sens ou dans l’autre. En permutant un des câbles d’un moteur triphasé, on inverse son sens de rotation. Pour vérifier son sens de rotation, mettre le moteur sous tension pendant 1 seconde environ. S’il tourne dans le mauvais sens, couper l’alimentation, permuter les fils puis vérifier en répétant l’opération ci-dessus. Lors de l’installation de pompes triphasées, on doit disposer d’un dispositif séparé pour l’installation permanente, afin de permettre l’isolement de la pompe de l’alimentation secteur. Un écart de contact de 3 mm par pôle est nécessaire pour les moteurs triphasés et les moteurs monophasés. La protection du moteur DOIT être installée conformément au courant nominal du moteur DONT LA VALEUR EST INDIQUÉE SUR LA PLAQUE CONSTRUCTEUR. Il incombe à l’utilisateur d’assurer la protection adéquate entre le moteur et l’alimentation électrique. L’installateur doit protéger les trois phases de l’alimentation du moteur de sorte que la pompe ne puisse pas fonctionner qu’en 1 ou 2 phases. Avant de débrancher des raccordements électriques, on doit couper l’alimentation électrique à la source. EXEMPLE : Boîtier de fusibles ou de coupe-circuit. Avant toute intervention sur la pompe, on doit vérifier que l’interrupteur ou les minuteries de la pompe ont été mis hors circuit et

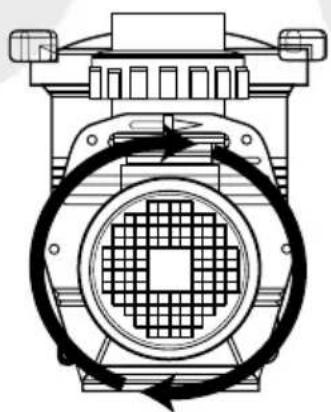

• ROTATION D’UNE POMPE TRIPHASÉE AMORÇAGE La pompe Waterco Limited s’amorce et se réamorce à condition que le préfiltre soit plein d’eau, et que le débit au point d’aspiration soit suffisant. Si vous perdez de l’eau au récipient de cheveux / peluches, vous devez le remplir avant de commencer.

1. Enlevez le couvercle transparent et remplissez le récipient de cheveux / peluches avec de l’eau.

2. Remontez le couvercle en vérifiant que le joint torique est remonté correctement, puis lancez la pompe.

Après avoir effectué ces opérations, attendez (au maximum) quelques minutes que la pompe commence à refouler de l’eau. Avec des hauteurs d’aspiration élevées ou des conduites d’aspiration longues, la pompe met plus longtemps à s’amorcer : ceci risque de limiter fortement son rendement. Si la pompe ne s’amorce pas (écoulement), répéter les opérations 1 et 2 ci-dessus. En cas de marche à vide, les joints mécaniques risquent de s’user rapidement, et il pourra être alors nécessaire de les remplacer.

vous disposez toujours d’un volume d’eau suffisant dans le préfiltre avant d’effectuer la mise en marche. Si vous ne parvenez pas à amorcer la pompe, veuillez consulter le guide de dépistage des défauts. Avant de mettre la pompe en marche, vérifiez que toutes les soupapes d’aspiration et de refoulement sont ouvertes. En utilisant la pompe lorsque ces soupapes sont fermées, vous risquez de l’endommager.

• MOTEURS MONOPHASÉS (single phase) • MOTEURS TRIPHASÉS (Three phase) Noir = Sous tension 3Bleu = Sous tension 2Marron = Sous tension 1Vert/ jaune = MasseBleu = NeutreMarron = TensionVert et jaune = TerreVert avec ligne jaune = Terre (R.-U. / UE) Remarque : la configuration du câblage électrique peut varier selon le pays ; les installateurs doivent veiller au respect des normes et réglementations concernées.ENTRETIEN Il est nécessaire d’inspecter et de nettoyer le panier filtrant du préfiltre à des échéances régulières.

1. Enlever le couvercle et extraire le panier filtrant.

2. Enlever les débris et rincer à grande eau (propre), si nécessaire.

3. Inspecter le joint de couvercle, lubrifier avec de la graisse de SILICONE,

si nécessaire. Si le joint est endommagé, remplacer.

4. Remonter le panier filtrant.

5. Réamorcer le préfiltre.

6. Positionner de façon précise le joint torique.

7. Remonter le couvercle (en serrant à la main seulement).

8. Mettre la pompe en marche.

Dans des climats où la pompe risque d’être exposée au gel, on doit la protéger de façon appropriée. Si vous n’utilisez pas votre pompe pendant les mois d’hiver, nous vous conseillons de la vider entièrement. Pour ceci, Waterco Limited fournit des bouchons de purge. Ne remontez pas le bouchon de purge. Rangez-le en lieu sûr jusqu’à ce que vous utilisiez de nouveau la pompe; par exemple dans le panier filtrant. Dans la mesure du possible, enlevez la pompe et rangez-la dans un lieu sec au cours de cette période. Lorsque vous actionnez la pompe, vérifiez que les garnitures et les joints toriques sont tous en état de marche; si vous avez le moindre doute sur leur état, re-graissez-les (remplacez-les) si nécessaire.

• Avant toute réactivation, vérifiez que l’arbre du moteur se déplace librement.

TEMPÉRATURE DU FLUIDE

La plage de températures admissibles est comprise entre 0˚C et 45˚C. On ne doit en aucun cas utiliser la pompe hors de cette plage de températures, faute de quoi on risque de l’endommager. ENTRETIEN En cas de nécessité, ou si vous n’êtes pas en mesure d’entretenir votre pompe Waterco Limited, vous devez toujours contacter votre agent accrédité de Waterco Limited pour l’entretien.

• Lorsque vous effectuez l’entretien de votre pompe, vous devez toujours utiliser des pièces de rechange originales Waterco Limited. I pg 13 Waterco Notice d’utilisationAVERTISSEMENTS POUR L’INSTALLATION ET LE MONTAGE

1. Lors du raccordement de câbles électriques au moteur de la pompe, l’utilisateur doit les installer

correctement à l’intérieur du boîtier de raccordement, en veillant de ne pas laisser de morceaux de câble à l’intérieur du boîtier lorsqu’il le referme. Le fil de terre doit être raccordé correctement. Pour le raccordement du moteur, suivre le schéma de câblage fourni avec la pompe.

2. On doit faire particulièrement attention que l’eau ne puisse pas pénétrer dans le moteur ou les

composants électriques sous tension.

3. Si l’application prévue n’est pas conforme, des adaptations et des spécifications additionnelles

pourront être nécessaires.

• AVERTISSEMENTS POUR LA MISE EN MARCHE Avant la mise en marche de la pompe, on doit vérifier d’une part le calibrage des dispositifs de protection électrique du moteur, d’autre part que les protections contre les contacts électriques ou mécaniques ont été placées et fixées correctement. AVERTISSEMENTS POUR LE MONTAGE ET L’ENTRETIEN

1. On doit faire particulièrement attention que l’eau ne puisse pas pénétrer dans le moteur ou les

composants électriques sous tension.

2. Eviter tout contact, même fortuit, avec les pièces mobiles de la pompe.

3. Avant toute intervention sur la pompe, attendre que celle-ci se soit arrêtée.

4. Avant l’exécution d’interventions d’entretien électrique ou mécanique, vérifier que l’alimentation

secteur de la machine a été coupée et que les dispositifs de démarrage sont bloqués.

5. Avant toute intervention sur la pompe, il est conseillé d’effectuer les opérations suivantes :

a) Couper l’alimentation électrique de la pompe. b) Bloquer les dispositifs de démarrage. c) Vérifier que tous les circuits sont hors tension, y compris les dispositifs et circuits connexes. d) Attendre l’arrêt total du moteur. La liste ci-dessus est fournie à titre indicatif, et n’est pas obligatoire aux fins de la sécurité ; certains règlements peuvent contenir des règles particulières sur la sécurité. On doit vérifier régulièrement :

1. Que les pièces mécaniques et les vis de support de la pompe sont fixées correctement.

2. Le positionnement, la fixation et l’état des câbles d’alimentation et des pièces isolantes.

3. La température du moteur : si l’on relève la moindre irrégularité, arrêter et réparer immédiatement

4. Les vibrations de la pompe : si l’on relève la moindre irrégularité, arrêter et réparer immédiatement

la machine. Compte tenu de la complexité des applications prévues, les instructions pour l’installation, l’utilisation et l’entretien, contenues dans le présent manuel, ne sont pas censées couvrir toutes les éventualités possibles et imaginables pour l’assistance et l’entretien. Si vous désirez des instructions supplémentaires ou lorsque des problèmes particuliers surviennent, n’hésitez pas à faire appel à votre distributeur ou à contacter directement le constructeur de la pompe.

S’AMORCE PAS Fuite de l’air aspiré Absence d’eau dans la pompe Vannes fermées ou conduites obturées Vérifier que le niveau d’eau est correct aux points d’aspiration, et que les crépines et filtres sont propres et exempts de débris. Serrer tous les raccords à l’aspiration de la pompe. Enlever et remplacer le joint mécanique. Vérifier que le préfiltre est plein. Ouvrir toutes les vannes du circuit, nettoyer le collecteur et le panier du préfiltre, vérifier que le rotor de la pompe tourne librement.

FONCTIONNE PAS Moteur non alimenté La pompe tombe en panne Vérifier que tous les commutateurs sont ouverts, et que les disjoncteurs sont armés. Vérifier que la minuterie est réglée correctement et examiner le câblage du moteur aux bornes. Coupez l’alimentation et faites tourner l’arbre de la pompe (il doit tourner librement) : sinon, appelez un électricien ou l’agent Waterco Limited le plus proche.

3. BAS DÉBIT Filtre sale

Collecteur et crépine de pompe sales Fuite de l’air aspiré Vannes fermées ou conduites obturées Laver ou nettoyer la cartouche. Nettoyer le collecteur et la crépine de pompe. Voir “1”. Voir “1”.

CHAUFFE Tension basse ou erronée Installé à la lumière du soleil Mauvaise ventilation Appelez un électricien pour rectifier la tension. Il est normal que les moteurs soient chauds au toucher. En cas de surcharge ou de problème de haute température, un dispositif de protection contre les surcharges thermiques se déclenche. Un dégagement minimum de 150 mm doit être respecté au niveau du ventilateur de refroidissement du moteur de la pompe. Abriter la pompe. Ne pas couvrir ou fermer excessivement le moteur.

BRUYANTE Roulement usé Fuite de l’air aspiré Aspiration obturée Corps étrangers dans le rotor Cavitation Faire remplacer par un électricien. Voir “1”. Dépister et éliminer l’obturation. Débrancher la pompe et enlever les corps étrangers et les débris autour du rotor. Augmenter l’aspiration, réduire la hauteur d’aspiration et le nombre de raccords. Augmenter le diamètre des tuyaux et la pression de refoulement, et réduire le débit en réduisant le débit de la vanne de refoulement.

DÉCLENCHEMENT DE LA SURCHARGE DU MOTEUR Raccordement erroné du moteur Basse tension d’entrée Surcharge due à un grippage dans la pompe ou un rotor aux dimensions erronées Demander à un électricien de vérifier le câblage. Demander à un électricien de vérifier la tension, vérifier que la pompe n’est pas alimentée par un câble à rallonge. Signalez les basses tensions d’alimentation à la société d’électricité. Appelez le service d’assistance de Waterco Limited.

Avertissement: si des défauts se déclarent au cours de la période de garantie de la pompe Waterco

Limited, contactez notre fournisseur ou la filiale Waterco Limited la plus proche, faute de quoi vous risquez d’annuler la garantie. Voir le certificat de garantie fourni avec la pompe. Toutes les interventions électriques doivent être effectuées par un électricien qualifié: vous ne devez en aucun cas effectuer vous-même des réparations sur les composants électriques des pompes Waterco Limited, à moins que vous ne soyez qualifié pour ce faire. I pg 15 Waterco Notice d’utilisationALLGEMEINE SICHERHEITSBESTIMMUNGEN ................................... 17 ORT ........................................................................................................................ 18 INSTALLATION ................................................................................................. 18
