Caratteristica	Dettagli
Tipo di prodotto	Pompa d'acqua
Portata massima	Variabile a seconda del modello
Pressione massima	Variabile a seconda del modello
Alimentazione	230 V, 50 Hz
Materiali di costruzione	Corpo in plastica resistente
Utilizzo	Ideale per sistemi di filtrazione per piscine
Manutenzione	Controllare regolarmente il filtro e pulire se necessario
Sicurezza	Dotata di protezioni contro il surriscaldamento
Garanzia	2 anni
Informazioni aggiuntive	Consultare il manuale d'uso per specifiche dettagliate

Domande frequenti - Lacronite Eco VS Waterco

Come si installa la pompa Waterco Lacronite Eco?

Per installare la pompa, assicurarsi di avere spazio sufficiente per la ventilazione. Collegare i tubi di ingresso e uscita assicurandosi che siano ben sigillati. Quindi collegare la pompa a una fonte di alimentazione elettrica appropriata.

Quali sono le dimensioni della pompa Waterco Lacronite Eco?

Le dimensioni della pompa Waterco Lacronite Eco sono 600 mm x 400 mm x 300 mm.

Cosa fare se la pompa non si avvia?

Verificare innanzitutto che la pompa sia collegata correttamente e che l'alimentazione elettrica funzioni. Assicurarsi inoltre che il galleggiante non sia bloccato e che i filtri non siano ostruiti.

Come si mantiene la pompa Waterco Lacronite Eco?

Si consiglia di pulire regolarmente i filtri e di controllare le connessioni per assicurarsi che non ci siano perdite. È inoltre consigliata una manutenzione annuale da parte di un professionista.

Qual è la garanzia della pompa Waterco Lacronite Eco?

La pompa Waterco Lacronite Eco è garantita 2 anni contro difetti di fabbricazione.

La pompa è silenziosa?

Sì, la Waterco Lacronite Eco è progettata per funzionare silenziosamente, con un livello di rumore minimo durante l'uso.

Qual è la capacità massima di pompaggio della Waterco Lacronite Eco?

La capacità massima di pompaggio della Waterco Lacronite Eco è di 1500 litri all'ora.

Come risolvere un rumore anomalo proveniente dalla pompa?

Un rumore anomalo può indicare un problema di usura o guasto dei cuscinetti. Verificare che la pompa sia installata correttamente e che non sia sbilanciata. Se il rumore persiste, contattare un servizio di riparazione.

La pompa può funzionare all'esterno?

Sì, la pompa Waterco Lacronite Eco è progettata per resistere alle condizioni esterne, ma è preferibile proteggerla da intemperie e pioggia diretta.

MANUALE UTENTE Lacronite Eco VS Waterco

L'installazione e la manutenzione di queste attrezzature devono essere affidate a un tecnico qualificato. Un'installazione non corretta può causare pericoli elettrici, con la conseguenza di potenziali danni materiali, gravi infortuni alla persona o morte. L'esecuzione non conforme dell'installazione rende nulla la garanzia.

Il presente manuale contiene importanti informazioni sull'installazione, il funzionamento e l'utilizzo sicuro del prodotto. Una volta completata l'installazione, il presente manuale deve essere consegnato al proprietario/operatore dell'unità filtrante.

• ROTAÇÃO DA BOMBA TRIFÁSICA


AVVERTENZE SULLE OPERAZIONI DI 48

INSTALLAZIONE E ASSEMBLAGGIO

AVVERTENZE SULLE OPERAZIONI DI 48

ASSEMBLAGGIO E MANUTENZIONE

RISOLUZIONE DEI PROBLEMI 49

NORME DI SICUREZZA GENERALI

1. Gli apparecchi descritti nel manuale sono stati progettati specificamente per la prefiltrazione e il ricircolo dell'acqua delle piscine.
2. Sono stati progettati per l'utilizzo con acqua pulita e a una temperatura non superiore a 45° Celsius (113° Fahrenheit).
3. Eseguire l'installazione in conformità alle istruzioni di sicurezza delle piscine, in particolare alla norma HD 60364-7-702 e alle istruzioni specifiche di ogni impianto.
4. Le norme antinfortunistiche in vigore devono essere rispettate e seguite con la massima attenzione.
5. Qualsiasi modifica da apportare alla pompa deve essere precedentemente approvata dal produttore. L'uso di ricambi originali e di accessori autorizzati dal produttore permette di ottenere un alto livello di sicurezza. Il produttore della pompa non si assume alcuna responsabilità per eventuali danni o lesioni causati da ricambi e accessori non autorizzati.
6. Durante il funzionamento, alcune parti della pompa sono sottoposte a livelli di tensione elettrica pericolosi. Qualsiasi intervento su una pompa o sugli apparecchi a essa collegati deve essere eseguito unicamente dopo averli scollegati dall'alimentazione di rete e dopo aver scollegato il dispositivo di avviamento.
7. L'utente deve verificare che gli interventi di assemblaggio e manutenzione vengano eseguiti da operatori qualificati e autorizzati, e che gli operatori abbiano prima letto con attenzione le istruzioni di installazione e manutenzione.
8. Per garantire la sicurezza della pompa quando è in funzione, è necessario seguire correttamente le istruzioni di installazione e manutenzione.
9. I valori limite riportati nella tabella dei dati tecnici non devono essere mai superati.
10. In presenza di guasti o difetti, contattare il reparto per l'assistenza tecnica del produttore o il operatore autorizzato più vicino.
11. Se il cavo di alimentazione risulta danneggiato, chiedere a un operatore del servizio d'assistenza autorizzato di sostituirlo.
12. L'apparecchio non è stato pensato per essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o sprovviste dell'esperienza e delle conoscenze necessarie, a meno che non siano sotto la supervisione di un terzo responsabile della loro sicurezza o abbiano ricevuto da lui istruzioni su come utilizzare l'apparecchio.
13. Questo apparecchio non è stato pensato per essere utilizzato da bambini piccoli, che devono essere sempre tenuti sotto controllo per evitare che possano giocare con l'apparecchio.
14. Tutte le operazioni di cablaggio elettrico devono essere eseguite da elettricisti autorizzati e l'installazione deve avvenire in conformità con le normative in vigore a livello locale.
15. Se la pompa viene installata in una piscina o in presenza di acqua, è obbligatorio installare un interruttore automatico differenziale con una corrente di intervento nominale non superiore a 30 mA.
16. Prima di montarlo, smontarlo o pulirlo scollegare sempre l'apparecchio dall'alimentazione.
17. In caso di congelamento, l'acqua deve essere scaricata completamente dal corpo della pompa aprendo i relativi tappi di scarico.

Per l'uso in Europa:

1. Questo apparecchio non è stato pensato per essere utilizzato da persone (compresi i bambini dagli 8 anni in su) con ridotte capacità fisiche, sensoriali o mentali, o sprovviste dell'esperienza e delle conoscenze necessarie, a meno che non siano sotto la supervisione di un terzo responsabile della loro sicurezza o abbiano ricevuto da lui istruzioni su come utilizzare l'apparecchio.

2. I bambini devono essere sempre tenuti sotto controllo per evitare che possano giocare con l'apparecchio.

3. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

\~ \~ AVVISO IMPORTANTE SULL'IMPIANTO ELETTRICO \~

L'installazione dell'impianto elettrico deve essere eseguita da un elettricista autorizzato.

Ogni pompa deve disporre di un interruttore automatico in grado di separare la pompa dall'alimentazione elettrica.

La separazione dei contatti deve garantire un'interruzione completa in tutti i poli in condizioni di sovratensione di categoria III.

Se la pompa viene installata in una piscina o in presenza di acqua, è OBBLIGATORIO installare un interruttore automatico differenziale con una corrente di intervento nominale non superiore a 30 mA.

Controllare nella targhetta di identificazione della pompa i dati seguenti: tensione, amperaggio e ciclo.

Il cavo di alimentazione, filo di terra incluso, deve avere una qualità conforme alla norma 60245 IEC 66 (H07RN-F) per i modelli con potenza d'ingresso superiore a 1 kW.

Per i modelli con potenza assorbita inferiore a 1 kW le caratteristiche saranno quelle previste dalla norma 60245 IEC 57 (H05RN-F).

Tutte le installazioni devono essere conformi con le normative in vigore a livello locale, sulla base dei requisiti di IEC 60364-7-702.

POSIZIONAMENTO

La pompa va posizionata il più vicino possibile alla piscina, per ragioni di praticità. Inoltre l'installazione deve avvenire in una posizione che permetta di raggiungere la pompa facilmente per effettuare la manutenzione periodica.

Verificare che la pompa sia posizionata in un'area che non possa allagarsi e che sia asciutta e ben ventilata (la ventola di raffreddamento del motore della pompa deve avere uno spazio libero di almeno 150 mm).

INSTALLAZIONE

Waterco Limited si avvale delle tecnologie più avanzate per la progettazione e la produzione delle sue pompe. Il rispetto di alcune semplici precauzioni durante l'installazione sarà sufficiente a garantire un funzionamento senza inconvenienti per diversi anni.

1. La condotta di aspirazione della pompa non deve essere inferiore a 40 mm (1 12 ).
2. La condotta di aspirazione deve avere il minor numero possibile di punti di curvatura o di gomiti. Inoltre, non deve essere presente alcuna sacca d'aria nella condotta di aspirazione.
3. Utilizzare unicamente i raccordi cilindrici forniti in dotazione con la pompa.
4. Fissare la pompa nella posizione richiesta e impedire che si muova.
5. Il cavo elettrico della pompa deve essere collegato in modo da assicurare la rotazione e la tensione necessarie, nel rispetto delle istruzioni di cablaggio.
6. Tutte le operazioni di cablaggio elettrico devono essere eseguite da elettricisti autorizzati e l'installazione deve avvenire in conformità con le normative in vigore a livello locale.
7. Il motore deve disporre di un'adeguata messa a terra.
8. Il peso delle condutture e dei raccordi deve essere sostenuto in maniera autonoma, senza essere a carico della pompa.
9. La ventola di raffreddamento del motore della pompa deve avere uno spazio libero di almeno 150 mm.

COLLEGAMENTI ELETTRICI

Verificare che le informazioni riportate nella targhetta di identificazione corrispondano all'alimentazione elettrica effettiva.

Rivolgersi a un elettricista competente in modo che l'installazione del cablaggio sia effettuata in conformità alle norme locali/nazionali del Paese in cui viene installata la pompa. Le normative nazionali sui cablaggi in Australia e Nuova Zelanda sono AS/NZS 3000.

IL MOTORE TRIFASE non è dotato di protezione termica interna e richiede un sezionatore con fusibile o un interruttore automatico.

Installare e impostare i dispositivi di sicurezza in base alla corrente indicata nella targhetta.

II MOTORE MONOFASE ha un interruttore per sovraccarico termico integrato.

MOTORE TRIFASE

Il MOTORE TRIFASE deve essere dotato di un interruttore di avviamento o di un dispositivo di avviamento magnetico con protezione da sovraccarico correttamente dimensionata, oltre al sezionatore con fusibile.

CONTROLLARE LA ROTAZIONE DEL MOTORE TRIFASE.

Il motore è adatto unicamente a una rotazione in senso orario, guardandolo dal lato del carter della ventola motore.

Il motore trifase potrebbe ruotare in entrambe le direzioni. Sostituire due fili nel sistema di cablaggio di un motore trifase ha come conseguenza l'inversione del senso di rotazione. Per verificare la rotazione del motore, è sufficiente accenderlo per circa 1 secondo. Se si muove nella direzione errata, interrompere l'alimentazione e scambiare due fili; quindi ripetere l'operazione descritta qui sopra per effettuare una nuova verifica.

Quando si installa una pompa trifase, tenere a disposizione un dispositivo separato per l'installazione permanente che permetta di isolare la pompa dall'alimentazione di rete. Sia per le unità monofase sia per quelle trifase, è richiesta un'apertura tra i contatti di 3 mm per polo.

L'installazione della protezione del motore DEVE avvenire in modo tale da corrispondere alla corrente nominale del motore stesso. FARE RIFERIMENTO ALLA TARGHETTA DEI DATI.

La RESPONSABILITÀ di garantire che la protezione tra il motore e l'alimentazione elettrica sia adeguata ricade sull'utente.

L'installatore deve proteggere tutte le tre fasi dell'alimentazione del motore in modo tale che la pompa non possa funzionare con una o due fasi soltanto.

AVVERTENZA

Prima di disinserire i collegamenti elettrici, interrompere l'alimentazione elettrica:

ESEMPIO: Il fusibile o la scatola dell'interruttore automatico. Prima di effettuare qualsiasi operazione sulla pompa, verificare che i timer o l'interruttore della pompa siano spenti e CONTROLLARE CHE SIA INTERROTTA ANCHE L'ALIMENTAZIONE DI RETE.

SCHEMA DI CABLAGGIO

• MONOFASE

  Blu = Neutro
  Marrone = Attiva
  Verde e giallo = Terra
  Verde con striscia gialla
  = Terra (GB/UE)

• TRIFASE

  Nero = L3
  Blu = L2
  Marrone = L1
  Giallo/Verde = Terra
  Nota: La configurazione del cablaggio elettrico può variare a seconda dei Paesi e gli installatori devono garantirne la conformità ai regolamenti e alle normative.

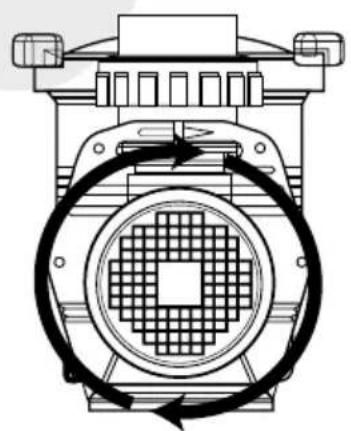

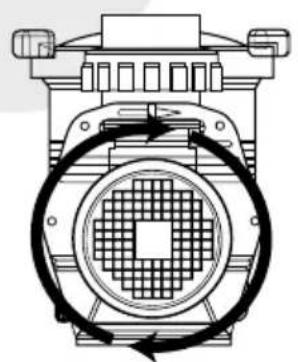

ROTAZIONE DELLA POMPA TRIFASE

ROTAZIONE IN SENSO ORARIO

ADESCAMENTO

La pompa Waterco Limited esegue l'adescamento più volte, se il contenitore di capelli/pelucchi è pieno d'acqua e a condizione che l'erogazione dal punto di aspirazione sia sufficiente.

Se il contenitore di capelli/pelucchi perde acqua, è necessario riempirlo nuovamente prima di avviare la pompa.

1. Rimuovere il coperchio trasparente e riempire d'acqua il contenitore di capelli/pelucchi.
2. Chiudere nuovamente con il coperchio, verificando sempre che la guarnizione circolare sia correttamente posizionata, e avviare la pompa.

Al termine di questa operazione, attendere alcuni minuti (al massimo) prima che la pompa inizi a erogare acqua.

AVVERTENZA

In presenza di condotte di aspirazione particolarmente lunghe o con una notevole altezza di aspirazione, sarà necessario più tempo per l'adescamento, con un impatto non indifferente sulle prestazioni della pompa. Se non si riesce a eseguire l'adescamento della pompa, (portata) ripetere le operazioni 1 e 2 descritte qui sopra.

AVVERTENZA

I dispositivi di tenuta meccanici, se azionati a secco, possono riportare danni in tempi brevi, e potrebbe essere necessario sostituirli.

VERIFICARE che nel contenitore di capelli/pelucchi sia sempre presente una quantità sufficiente di acqua, prima di avviare la pompa.

Verificare che tutte le valvole di aspirazione e scarico siano aperte, prima di avviare la pompa: metterla in funzione con le valvole chiuse potrebbe provocare danni.

Il cestello del filtro all'interno del contenitore di capelli/pelucchi deve essere ispezionato e pulito a intervalli regolari.

1. Remove lid and lift out basket.
2. Riposizionare il filtro.
3. Riempire nuovamente il contenitore di capelli/pelucchi.
4. Posizionare correttamente la guarnizione circolare.
5. Riposizionare soltanto il coperchio (serrandolo a mano).

6. Accendere la pompa.

7. Eliminare le impurità solide, anche con un getto d'acqua pulita, se necessario.

8. Ispezionare la guarnizione del coperchio e lubrificarla con grasso a base di SILICONE, solo se necessario. Se risulta danneggiata, sostituirla.

Nei climi in cui è possibile che la pompa sia esposta a ghiaccio o congelamento, verificare che sia ben protetta da eventuali danni.

ISi raccomanda di scaricare completamente la pompa nel caso in cui non venga utilizzata durante il periodo invernale.

Waterco Limited mette a disposizione tappi di scarico adatti allo scopo.

Non sostituire il tappo di scarico: conservarlo in un luogo sicuro fino a quando non sarà il momento di mettere in funzione la pompa.

ad esempio all'interno del cestello del contenitore di capelli/pelucchi.

Se possibile, rimuovere la pompa e conservarla in un luogo asciutto durante questo periodo.

Quando si riavvia la pompa, verificare che tutti i dispositivi di tenuta e tutte le guarnizioni circolari siano in buone condizioni di funzionamento e, eventualmente, trattare nuovamente con olio (sostituire), se non si è sicuri delle condizioni in cui si trovano.

- Verificare che l'albero motore possa muoversi liberamente, prima di riavviare la pompa.

TEMPERATURA DEL LIQUIDO

La temperatura indicata è > 0°C e < 45°C. La pompa non deve mai essere attivata al di fuori di questo intervallo di temperature, per evitare danni.

ASSISTENZA

Se necessario o se non si è in grado di effettuare la manutenzione della pompa Waterco Limited, contattare sempre il proprio rappresentante di zona autorizzato Waterco Limited per un consiglio o un intervento in loco.

- Utilizzare sempre ricambi originali Waterco Limited per la manutenzione della pompa.

AVVERTENZE SULLE OPERAZIONI DI INSTALLAZIONE E ASSEMBLAGGIO

1. Quando si collegano i cavi elettrici al motore della pompa, sistemarli correttamente all'interno della scatola dei contatti e verificare che nessuna parte dei cavi si trovi all'interno della scatola al momento della chiusura. Verificare che il filo di messa a terra sia collegato correttamente. Per i collegamenti del motore, rispettare lo scherma di cablaggio fornito in dotazione con la pompa.
2. Prestare particolare attenzione affinché il motore e le parti elettriche sotto tensione non entrino in contatto con l'acqua.
3. Se si prevede di utilizzare l'apparecchio in modo diverso da quello indicato, potrebbe essere necessario effettuare modifiche e adottare norme tecniche supplementari.

• AVVERTENZE SULL'AVVIAMENTO DELLA POMPA

Prima di avviare la pompa, verificare la taratura dei dispositivi di protezione elettrica del motore e controllare che le protezioni siano posizionate e fissate correttamente sui contatti elettrici e meccanici.

AVVERTENZE SULLE OPERAZIONI DI ASSEMBLAGGIO E MANUTENZIONE

1. Prestare particolare attenzione affinché il motore e le parti elettriche sotto tensione non entrino in contatto con l'acqua.
2. Evitare qualsiasi contatto, anche accidentale, con le parti in movimento della pompa.
3. Aspettare che la pompa si sia arrestata completamente, prima di intervenire in qualsiasi modo.
4. Prima di eseguire un intervento di manutenzione meccanica o elettrica, verificare che l'apparecchio sia stato scollegato dall'alimentazione di rete e che i dispositivi di avviamento siano stati messi in blocco.
5. Si consiglia di eseguire le operazioni elencate qui sotto, prima di intervenire sulla pompa in qualsiasi modo.

a) Interrompere la tensione verso la pompa.
b) Mettere in blocco i dispositivi di avviamento.
c) Verificare che il circuito, i dispositivi e i circuiti ausiliari non siano sotto tensione.
d) Aspettare che il motore sia completamente fermo.

Questo elenco ha valore puramente indicativo e non è vincolante ai fini della sicurezza: determinati regolamenti possono prevedere specifiche norme sulla sicurezza.

Verificare a intervalli regolari:

1. La corretta installazione delle parti meccaniche e delle viti di supporto della pompa.
2. Il corretto posizionamento, la corretta installazione e le condizioni dei cavi di alimentazione e delle parti isolanti.
3. La temperatura del motore. In caso di anomalia, arrestare immediatamente l'apparecchio e farlo riparare.
4. La vibrazione della pompa. In caso di anomalia, arrestare immediatamente l'apparecchio e farlo riparare.

In ragione della complessità dei casi trattati in questa sede, le istruzioni di installazione, uso e manutenzione contenute nel presente manuale non si prefiggono di prendere in esame ogni possibile intervento di assistenza e manutenzione. Nel caso in cui siano necessarie istruzioni supplementari o si verifichino problemi particolari, contattare subito il distributore o rivolgersi direttamente al produttore della pompa.

RISOLUZIONE DEI PROBLEMI

SINTOMI PROBABILE CAUSA INTERVENTO
1. MANCATO ADESCAMENTO DELLA POMPA	Perdita d'aria in aspirazioneAssenza di acqua nella pompaValvole chiuse o condotte intasate	Controllare che il livello dell'acqua sia corretto nei punti di aspirazione. Verificare che cestelli e filtri siano privi di impurità solide. Serrare tutti i raccordi e gli elementi di fissaggio sul lato di aspirazione della pompa, rimuovere e sostituire i dispositivi di tenuta meccanici.Verificare che il contenitore di capelli/pelucchi sia pieno.Aprire tutte le valvole dell'impianto, pulire il cestello dello skimmer e della pompa, verificare che la girante della pompa non sia bloccata.
2. IL MOTORE NON FUNZIONA	Alimentazione non erogata al motorePompa bloccata	Verificare che tutti gli interruttori elettrici siano accesi. Controllare che gli interruttori automatici siano impostati correttamente. Verificare che l'impostazione del timer sia corretta. Controllare il cablaggio del motore nei terminali.Dopo aver interrotto l'alimentazione elettrica, ruotare l'albero motore (deve potersi muovere liberamente). In caso contrario, contattare un elettricista o la sede di Waterco Limited più vicina per ricevere assistenza.
3. PORTATA BASSA Filtro	sporcoFiltro dello skimmer e della pompa sporcoPerdita d'aria in aspirazioneValvola chiusa o condotta intasata	Eseguire un controlavaggio o pulire la cartuccia.Pulire lo skimmer e il filtro della pompa.Vedi 1.Vedi 1.
4. SURRISCALDAMENTO DEL MOTORE	Tensione bassa o errataInstallato sotto la luce diretta del soleScarsa ventilazione	Far riparare l'alimentazione da un elettricista.Al fatto il motore risulta caldo, ed è normale che sia così. La protezione da sovraccarico termico entra in azione, spegnendolo, in caso di sovraccarico o temperatura troppo alta.La ventola di raffreddamento del motore della pompa deve avere uno spazio libero di almeno 150 mm.Tenerlo al riparo dalle condizioni atmosferiche esterne.Non chiudere il motore all'interno di un contenitore e non avvolgerlo in una copertura troppo stretta.
5. FUNZIONAMENTO RUMOROSO DELLA POMPA	Problema al cuscinettoPerdita d'aria in aspirazioneAlimentazione bloccataMateriale estraneo nella giranteCavitazione	Farlo sostituire da un elettricista.Vedi 1.Individuare e rimuovere il blocco.Smontare la pompa e rimuovere il materiale estraneo e le impurità solide nei pressi della girante.Migliorare l'aspirazione, ridurre l'altezza di aspirazione, ridurre il numero di raccordi, aumentare la dimensione della tubatura, aumentare la pressione di scarico e ridurre la portata agendo sulla valvola di scarico.
6. SALVAMOTORE PER SOVRACCARICO	Motore collegato in modo non correttoBassa tensione in entrataSovraccarico dovuto a grippaggio della pompa o dimensione errata della girante	Chiedere a un elettricista controllare il cablaggio.Chiedere a un elettricista di controllare la tensione, evitare di mettere in funzione la pompa con una prolunga. Segnalare l'assenza di un'alimentazione adeguata all'autorità competente.Contattare Waterco Limited per ricevere assistenza.

Attenzione: Se la pompa Waterco Limited rientra ancora nel periodo di garanzia indicato e si verifica un guasto, contattare sempre il proprio rivenditore o la sede di Waterco Limited più vicina per avere indicazioni su come intervenire, pena l'annullamento della garanzia. Fare riferimento alla documentazione sulla garanzia fornita insieme alla pompa.

Qualsiasi intervento sull'impianto elettrico deve essere effettuato da un elettricista qualificato. Non tentare mai di riparare i componenti elettrici di una pompa Waterco Limited, a meno di non essere in possesso delle idonee qualifiche.
