Lacronite Eco VS - Vannpumpe Waterco - Gratis bruksanvisning og manual

Egenskap	Detaljer
Produkttype	Vannpumpe
Maksimal flyt	Varierer etter modell
Maksimalt trykk	Varierer etter modell
Strømforsyning	230 V, 50 Hz
Byggematerialer	Robust plasthus
Bruk	Ideell for bassengfiltreringssystemer
Vedlikehold	Sjekk filteret regelmessig og rengjør ved behov
Sikkerhet	Utstyrt med overopphetingsbeskyttelse
Garanti	2 år
Tilleggsinformasjon	Se brukermanualen for detaljerte spesifikasjoner

Ofte stilte spørsmål - Lacronite Eco VS Waterco

Hvordan installerer jeg Waterco Lacronite Eco-pumpen?

For installere pumpen, srg for at det er tilstrekkelig plass til ventilasjon. Koble til inn- og utgangsrr og srg for at de er godt forseglet. Koble deretter pumpen til en passende strmkilde.

Hva er dimensjonene til Waterco Lacronite Eco-pumpen?

Dimensjonene til Waterco Lacronite Eco-pumpen er 600 mm x 400 mm x 300 mm.

Hva gjr jeg hvis pumpen ikke starter?

Sjekk frst om pumpen er riktig tilkoblet og om strmforsyningen fungerer. Sjekk ogs at flottren ikke er blokkert og at filtrene ikke er tette.

Hvordan vedlikeholder jeg Waterco Lacronite Eco-pumpen?

Det anbefales rengjre filtrene regelmessig og sjekke tilkoblingene for lekkasjer. rlig vedlikehold av en fagperson anbefales ogs.

Hva er garantien p Waterco Lacronite Eco-pumpen?

Waterco Lacronite Eco-pumpen har 2 rs garanti mot produksjonsfeil.

Er pumpen stillegende?

Ja, Waterco Lacronite Eco er designet for fungere stille med minimalt lydniv under bruk.

Hva er maksimal pumpekapasitet for Waterco Lacronite Eco?

Maksimal pumpekapasitet for Waterco Lacronite Eco er 1500 liter per time.

Hvordan feilsker jeg unormal sty fra pumpen?

Unormal sty kan indikere slitasje eller lagerfeil. Sjekk at pumpen er riktig installert og ikke ubalansert. Hvis styen fortsetter, kontakt et verksted.

Kan pumpen brukes utendrs?

Ja, Waterco Lacronite Eco-pumpen er laget for motst utendrs forhold, men det er best beskytte den mot vr og direkte regn.

BRUKSANVISNING Lacronite Eco VS Waterco

Dette utstyret må monteres og overhales av en kvalifisert tekniker. Feilmontering kan skape elektriske farer som kan føre til skade på eiendom, alvorlig personskade eller dødsfall. Feilmontering vil ugyldiggjøre garantien.

Denne håndboken inneholder viktig informasjon om montering, drift og trygg bruk av dette produktet. Etter at produktet er montert, skal denne håndboken leveres til eieren/operatøren av dette utstyret.

1. Maskinene som er nevnt i håndboken, er spesialkonstruert for å forhåndsfiltrere og resirkulere vannet i svømmebassenger.
2. De er konstruert for bruk med rent vann ved en temperatur som ikke oversiger 45 grader celcius (113 grader Fahrenheit).
3. Installasjonen bør utføres i samsvar med sikkerhetsinstruksjonene for svømmebassenger, særlig Standard HD 60364-7-702, og de spesifikke instruksjonene for hvert anlegg.
4. Reglene som gjelder for å hindre ulykker, må følges nøye.
5. Alle modifiseringer av pumpen krever forhåndsgodkjenning fra produsenten. Originale erstatningsdeler og utstyr som er autorisert av produsenten, sørger for et høyt sikkerhetsnivå. Pumpens produsent tar ikke noe ansvar for ødeleggelser eller skader som skyldes uautoriserte erstatningsdeler og uautorisert utstyr.
6. Under drift er enkelte deler av pumpen utsatt for farlig elektrisk spenning. Arbeid kan bare utføres på hver pumpe eller utstyr som er koblet til pumpen etter at de er koblet fra strøm, og etter at startenheten er koblet fra.
7. Brukeren må sørge for at monterings- og vedlikeholdsoppgaver utføres av kvalifiserte og autoriserte personer, og at disse personene først har lest instruksene for service og installasjon nøye.
8. Funksjonssikkerheten til pumpen har kun garanti dersom installasjons- og serviceinstruksjonene er fulgt på korrekt vis.
9. Grenseverdiene som er oppgitt i den Tekniske tabellen, skal ikke under noen omstendigheter overstiges.
10. Hvis det oppstår en feil eller defekt under drift, må du ta kontakt med produsentens avdeling for teknisk støtte eller nærmeste autoriserte forhandler.
11. Hvis strømledningen er skadet, må den erstattes av en autorisert servicepartner.
12. Apparatet er ikke ment for bruk av personer (herunder barn) med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, med mindre de er under oppsyn eller gis instrukser om bruken av apparatet av en person som er ansvarlig for deres sikkerhet, og de forstår farene som er involvert.
13. Apparatet er ikke ment for små barn. Små barn må holdes under oppsyn for å sikre at de ikke leker med apparatet.
14. All kabling (elektrisk arbeid) må utføres av faglæerte elektrikere og installeres i henhold til lokalt regelverk.
15. Hvis pumpen skal installeres ved et svømmebasseng eller en dam, er det påkrevd at det installeres en jordet lekkasjehovedbryter med en nominell utløsningsstrøm som ikke overstiger 30 mA.
16. Koble alltid apparatet fra strøm før montering, demontering og rengjøring.
17. Ved frost må vannet tømmes helt ut av pumpehuset ved å åpne avløpspluggene på pumpehuset.

For bruk i Europa:

1. Dette apparatet er ikke ment for bruk av personer (herunder barn fra 8 år og over) med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, med mindre de er under oppsyn eller gis instrukser om bruken av apparatet av en person som er ansvarlig for deres sikkerhet..
2. Barn må holdes under oppsyn for å sikre at de ikke leker med apparatet.
3. Rengjøring og brukervedlikehold skal ikke utføres at barn uten tilsyn.

\~ VIKTIG MERKNAD OM ELEKTRISITET \~

Den elektriske installasjonen skal utføres av en faglært elektriker.

Hver pumpe krever en hovedbryter som skiller pumpen fra strømtilførselen.

Kontaktseparasjonen må gi full frakobling på alle poler under overspenningskategori III-forhold.

Sjekk pumpens typeskilt for følgende: Voltage, Amp draw og Cycle.

Strømledningen, inkludert jordledningen skal ha en kvalitet på 60245 IEC 66 (H07RN-F) for modeller med strøminngang høyere enn 1 kW.

For modeller under 1 kW inngang skal kvaliteten være på 60245 IEC 57 (H05RN-F).

Alle installasjoner må være i samsvar med lokale forskrifter, basert på IEC 60364-7-702- krav.

PLASSERING

TPumpen må plasseres så nært bassenget som praktisk mulig. Pumpen må også være plassert slik at det er mulig med enkel tilgang til periodisk service.

Man må også passe på å plassere pumpen i et område uten fare for oversvømmelse og i et godt ventilert og tørt område (Kjøleviften på pumpemotoren må ha minimum klarering på 150 mm).

INSTALLASJON

Waterco Limited bruker den helt nyeste teknologien når vi designer og produserer pumpene våre, og et par enkle forholdsregler under installasjonen vil sikre mange år med problemfri drift.

1. Pumpens innsugingskanal kan ikke være mindre enn 40 mm (1 1/2").
2. Innsugingskanalen må ha så få bøyninger eller knekker som mulig. Det kan ikke være noen vannlås i innsugingskanalen.
3. Bruk bare pumperørunionene som følger med pumpen.
4. Skru pumpen fast i ønsket stilling (hindre at den beveger seg).
5. Pumpens elektriske kabel må kables til riktig spenning og rotasjon i henhold til kablingsinstruksene.
6. All kabling (elektrisk arbeid) må utføres av faglæerte elektrikere og installeres i henhold til lokalt regelverk.
7. Motoren må jordes.
8. Vekten på rørene og festene må støttes opp hver for seg, og ikke av pumpen.
9. Pumpemotorens kjølevifte må ha en minimumsklaring på 150 mm.

ELEKTRISK KOBLING

Sjekk at informasjonen på typeskiltet samsvarer med strømforsyningen.

Bruk en kompetent elektriker for å sikre at ledningsinstallasjonene er utført i samsvar med lokale / nasjonale regler i det landet der pumpen er installert. De nasjonale ledningsreglene i Australia og New Zealand er AS/NZS 3000.

Installer og still inn sikkerhetsinnretningene i henhold til strømstyrken som er oppgitt på typeskiltet.

En ENFASEMOTOR har innebygd bryter for varmeoverbelastning.

TREFASEMOTOR

TREFASEMOTORER krever en startbryter eller en magnetisk starter med korrekt dimensjonert overlastvern i tillegg til en skillebryter med sikring.

KONTROLLER ROTASJONEN I TREFASEMOTORENE.

Motoren egner seg bare til drift med klokken sett fra viftedekselet ved motorenden.

Trefasemotorer kan rotere i begge retninger. Endres 2 ledninger i kabelen på en trefaset motor, reverseres rotasajonsretningen. For å kontrollere motorens rotasjon, slår du den på i ca. 1 sekund. Hvis den går i feil retning, slår du strømmen av og bytter om på 2 kabler, og gjentar trinnet ovenfor for å kontrollere.

Ved montering av trefasemotorer må en separat enhet være tilgjengelig for permanent montering slik at pumpen kan isoleres fra hovedstrømforsyningen. En kontaktavstand på 3 mm per pol er påkrevd for både trefasede og enfasede enheter.

Motorvern MÅ være montert i henhold til motorens merkestrøm. SE VERDIEN PÅ TYPESKILTET.

Det er brukerens ANSVAR å sørge for tilstrekkelig vern mellom motoren og strømforsyningen.

Installatøren må beskytte alle de tre fasene på motorforsyningen slik at pumpen ikke kan kjøre på bare 1 eller 2 faser.

ADVARSEL

EKSEMPEL: Sikrings- eller hovedbryterboksen. Før det utføres arbeid på pumpen, må du sørge for at pumpens brytere eller timere er slått av og S∅RGE FOR AT STR∅MTILF∅RSELEN ER SLÅTT AV.

LEDNINGSSKJEMA

• ENFASE

  Blå = nøytralleder
  Brun = faseleder
  Grønn og gul = jord
  Grønn med gul stripe
  = Jord (UK / EU)

• THREE PHASE

  Svart = L3
  Blå = L2
  Brun = L1
  Grønn/gul = jord
  NB: Elektrisk kabling kan variere fra land til land, og montøren må sørge for at disse reglene og standardene følges.

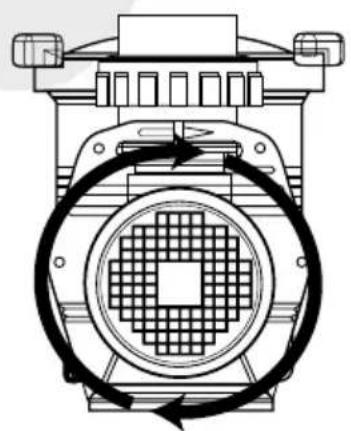

• ROTASJONEN I EN TREFASEPUMPE

Waterco Limited-pumpen vil prime og re-prime gitt at beholderen for hår og lo er full av vann og det er tilstrekkelig tilførsel fra sugepunktet.

Hvis du tømmer vann fra hår- og lobeholderen, er det nødvendig å fylle den på nytt før du starter.

1. Fjern det gjennomsiktige dekselet og fyll hår- og lobeholderen med vann.
2. Sett dekselet på plass igjen, og sørg for at o-ringen er plassert riktig, og start pumpen.

Etter at du har gjort dette, lar du pumpen gå i noen minutter (maksimalt) før den begynner å sende ut vann.

ADVARSEL

Høyt løft i innsugingen eller lange innsugingskanaler vil kreve mer primingtid, og kan påvirke pumpens ytelse i stor grad. Hvis pumpen ikke vil prime (flyte), gjentar du trinn 1 og 2 ovenfor.

ADVARSEL

Mekaniske tetninger kan raskt ta skade og må kanskje erstattes hvis de kjøres tørre.

S∅RG FOR at det alltid er tilstrekkelig med vann i hår- og lobeholderen før oppstart.

Sørg for at alle innsugings- og uttømmingsventilene er åpne før du starter pumpen; hvis du bruker pumpen mens disse ventilene er stengt, kan du skade pumpen.

VEDLIKEHOLD

Silkurven i hår- og lobeholderen skal kontrolleres og rengjøres regelmessig.

1. Fjern dekselet og løft ut kurven.
2. Fjern rusk og skyll med rent vann ved behov.
3. Kontroller dekselets tetning, smør med SILIKONbasert fett ved behov. Erstatt den hvis den er skadet.
4. Sett silen på plass igjen.
5. Re-prime hår- og lobeholderen.
6. Plasser o-ringen riktig.
7. Sett dekselet på plass (bare stram til for hånd).
8. Slå på pumpen.

I klimaer der pumpen kan bli utsatt for frost eller frying, må det tas forholdsregler for å sikre at pumpen beskyttes mot skader.

Vi anbefaler at hvis pumpen ikke skal brukes i løpet av vinteren, bør den tømmes fullstendig.

Waterco Limited leverer avløpsplugger til dette formålet.

Ikke sett avløpspluggen tilbake igjen. Oppbevar den på et trygt sted til du skal bruke pumpen.

For eksempel inne i hår- og lobeholderen.

Hvis det er mulig, bør du fjerne pumpen og oppbevare den på et tørt sted i denne perioden.

Når du aktiverer pumpen igjen, må du sørge for at alle tetninger og o-ringer er i god stand, og smøre dem ved behov (sett tilbake) hvis du er usikker på tilstanden.

- Kontroller at motorakselen beveger seg fritt før aktivering.

VÆSKETEMPERATUR

Den tillatte temperaturen er > enn 0°C og < than 45°C. Pumpen må aldri brukes utenfor disse temperaturene, ellers kan det oppstå skade.

SERVICE

Hvis du har behov for service på din Waterco Limited-pumpe og du ikke kan utføre den selv, må du ta kontakt med en autorisert Waterco Limited-leverandør for å få råd og service.

- Bruk alltid originale Waterco Limited-reservedeler når du utfører vedlikehold på pumpen.

ADVARSLER FOR INSTALLASJONS- OG MONTASJEOPPGAVER

1. Når du kobler elektriske kabler til pumpens motor, må du være nøye med å plassere dem riktig i koblingsboksen. Kontroller at det ikke er igjen noen kabelbiter inne i boksen når du lukker den. Sjekk at jordkabelen er koblet til riktig. Når du kobler til motoren, følger du kabeldiagrammet som følger med pumpen.
2. Vær særlig forsiktig slik at det ikke kommer inn noe vann i motoren eller de elektriske delene under spenning.
3. Hvis den planlagte bruken ikke er som angitt, kan tilpasninger og flere tekniske regler være nødvendige.

• ADVARSLER VED OPPSTART

Før du starter pumpen, må du kontrollere at de elektriske verneinnretningene på motoren er kalibrert og at vern mot elektrisk og mekanisk kontakter er plassert og festet riktig.

1. Vær særlig forsiktig slik at det ikke kommer inn noe vann i motoren eller de elektriske delene under spenning.
2. Unngå all kontakt, også uforvarende, med de bevegelige delene i pumpen.
3. Vent til at pumpen har stoppet helt før du håndterer den på noen måte.
4. Før du ufører elektrisk eller mekanisk vedlikehold, må du sørge for at maskinen er koblet fra strømnettet og at startenhetene er blitt låst.
5. Vi anbefaler at du følger fremgangsmåten nedenfor før du håndterer pumpen på noen måte.

a) Koble fra spenningen til pumpen.
b) Lås startenhetene.
c) Kontroller at det ikke er noen spenning i kretsene, også i tilleggsapparater og driftsstrømkretser.
d) Vent til motoren stopper helt.

Listen ovenfor skal regnes som antydninger, og er ikke bindende med tanke på sikkerheten. Det kan finnes bestemte sikkerhetsregler som må følges.

Kontroller følgende regelmessig:

1. At de mekaniske delene og pumpens støtteskruer er riktig festet.
2. Forsyningskablene og isolasjonsdelene er plassert og festet riktig, og de er i god stand.
3. Motorens temperatur. Hvis det oppstår uregelmessigheter, må du stanse maskinen umiddelbart og foreta reparasjoner.
4. Pumpens vibrasjon. Hvis det oppstår uregelmessigheter, må du stanse maskinen umiddelbart og foreta reparasjoner.

På grunn av kompleksiteten i sakene som dekkes, kan ikke instruksene for montering, bruk og vedlikehold i denne håndboken gjennomgå alle mulige og tenkelige tilfeller for service og vedlikehold. Hvis du trenger flere instrukser eller hvis særskilte problemer oppstår, må du ikke nøle med å ta kontakt med distributøren for å ta direkte kontakt med pumpens produsent.

PROBLEML∅SNING

SYMPTOMER MULIG ÅRSAK TILTAK
1. PUMPEN PRIMER IKKEE	Luftlekkasje i innsugetIkke noe vann i pumpenStengte ventiler eller blokkerte slanger	Sørg for at vannivået er korrekt gjennom sugepunktene. Sørg for at kurvene og silene er fri for rusk. Stram til alle fester/unioner på innsugsiden av pumpen, fjern og sett på plass igjen mekaniske tetninger.Sørg for at hår- og lobeholderen er full.Åpne alle ventilene i systemet, rengjør skimmer- og pumpekurven, sjekk pumpens impeller med tanke på blokkering.
2. MOTOREN GÅR IKKE	Ikke noe strøm til motorenPumpen er tett	Kontroller at alle elektriske brytere er på. Sørg for at hovedbryterne er stilt inn riktig. Sjekk at timeren er stilt inn riktig. Sjekk motorkablingen ved terminalene.Drei pumpens aksel mens strømmen er slått av (skal dreie fritt rundt). Hvis ikke, må du tak kontakt med elektriker eller nærmeste Waterco Limited-filial for å få service.
3.LAV STR∅MNING Skittent filterSkitten skimmer- og pumpesilLuftlekkasje i innsugetStengt ventil eller blokkert slange		Tilbakeskyll eller rengjør patronen.Rengjør skimmer- og pumpesilen.Se 1.Se 1.
4. MOTOREN GÅR VARM	Lav eller feil spenningMontert i direkte sollysDårlig ventilasjon	Tilførselen må korrigeres av en elektriker.Motorer går varme, og det er normalt. Varmeoverlastvernet slår inn og slår dem av hvis det oppstår en overlast eller et problem med for høy temperatur.Pumpemotorens kjølevifte må ha en minimumsklaring på 150 mm.Beskytt mot været.Ikke sett på dekselet for stramt eller omslutt motoren.
5. PUMPEN BRÅKER UNDER DRIFT	Dårlig lagerLuftlekkasje i innsugBlokkering i innsugFremmedlegeme i impellerKavitasjoner	Få en elektriker til å skifte ut.Se 1.Finn og fjern det som blokkerer.Demonter pumpen og fjern fremmedlegemer og rusk fra rundt impelleren.Forbedre innsuget, reduser innsugløftet, reduser antallet fester, øk rørstørrelsen, øk utløpstrykket og reduser strømningen ved å strupe utløpsventilen.
6. MOTOREN OVERLASTES OG KOBLES UT	Motoren er ikke koblet til ordentligLav inngående spenningOverlast på grunn av binding i pumpen eller impelleren har feil størrelse	Få en elektriker til å sjekke kablingen.Få en elektriker til å sjekke spenningen, og sørg for at pumpen ikke kjøres med en skjøteledning. Rapporter lav strømforsyning til myndighetene.Kontakt Waterco Limited for å få service.

Advarsel: Hvis Waterco Limited-pumpen er innenfor den oppgitte garantiperioden og du opplever feil, må du alltid ta kontakt med leverandøren eller nærmeste Waterco Limited-filial for å få råd. Hvis du ikke gjør dette, kan garantien bli ugyldig. Se garantidokumentasjonen som leveres med pumpen.

Alt elektrisk arbeid skal utføres av en faglært elektriker. Du må aldri under noen omstendigheter reparere de elektriske komponentene i Waterco Limiteds pumper med mindre du er faglært.
