Type de produit	Module électronique pour système KNX
Marque	Hager
Modèle	TYF612
Dimensions (L x H x P)	171 x 90 x 64 mm (10 modules)
Alimentation bus KNX	21-32 V DC TBTS
Consommation bus	Max. 20 mA, repos 10 mA
Nombre de sorties	12 ou 16 (selon variante)
Pouvoir de coupure	10 A AC1 230 V~
Fonctions principales	Commutation marche/arrêt, commande de stores et volets roulants (230 V~ et 24 V=), ventilo-convecteurs 2/4 tubes, éclairage, chauffage, scènes, forçage prioritaire
Commandes manuelles	Bouton-poussoir par sortie avec LED d'état
Adressage physique	Bouton-poussoir lumineux dédié
Montage	Sur rail DIN (EN 60715), en coffret de distribution
Température de fonctionnement	-5°C à +45°C
Température de stockage	-20°C à +70°C
Indice de protection boîtier	IP20 (IP30 sous plastron)
Protection amont	Disjoncteur 10 A
Capacité de raccordement bornes	0,75 mm² à 4 mm² (ou 2 × 2,5 mm²)
Raccordement bus	Borne de raccordement KNX dédiée
Catégorie de surtension	III
Degré de pollution	2
Compatibilité moteur	1 moteur par sortie, 230 V~ ou 24 V=, avec fins de course
Normes	Conforme KNX, CE, Suisse
Entretien et nettoyage	Aucun entretien requis ; nettoyer avec un chiffon sec
Sécurité	Installation par électricien qualifié ; mise hors tension avant intervention
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le SAV Hager

FOIRE AUX QUESTIONS - TYF612 HAGER

Comment adresser physiquement le module TYF612 ?

Appuyez sur le bouton-poussoir lumineux d'adressage physique ③ pour allumer la LED, puis chargez l'adresse physique depuis le logiciel KNX. La LED s'éteint une fois l'adresse chargée.

Comment commander manuellement une sortie ?

Utilisez le bouton-poussoir de commande manuelle ④ correspondant à la sortie. Un appui court alterne l'état (marche/arrêt ou monte/descend pour les stores). La LED intégrée indique l'état du relais.

Que faire si la LED d'adressage physique ne s'allume pas ?

Vérifiez la polarité et la tension du bus KNX (doit être entre 21 et 32 V DC). Si la tension est absente, le module ne peut pas communiquer.

Puis-je raccorder plusieurs moteurs sur une même sortie ?

Non, ne raccordez qu'un seul moteur par sortie. Le non-respect peut détériorer les moteurs, les ouvrants et l'appareil.

Comment configurer les temps de montée et descente des stores ?

Mesurez les durées totales de montée et descente de l'ouvrant (et le temps de rotation des lamelles). Saisissez ces valeurs dans les paramètres du logiciel d'application KNX, puis téléchargez la configuration.

Le module est-il compatible avec des moteurs 24 V ?

Oui, pour les volets roulants 24 V=, quatre sorties voisines forment une sortie store. Le raccordement doit respecter le schéma indiqué dans la notice (bornes + et - de l'alimentation 24 V).

Quelle est la protection amont recommandée ?

Un disjoncteur de 10 A doit être installé en amont du module pour protéger l'installation.

Puis-je utiliser le module en extérieur ?

Non, l'indice de protection du boîtier est IP20, ce qui le destine à un usage en intérieur, dans un coffret de distribution sec. Sous plastron, IP30 est atteint.

Comment réinitialiser le module aux paramètres d'usine ?

La notice ne mentionne pas de réinitialisation matérielle. En cas de besoin, vous devez recharger l'adresse physique et le logiciel d'application via le bus KNX.

Que faire si un store ne s'arrête pas en butée ?

Vérifiez les temps de montée/descente paramétrés. Si les valeurs sont incorrectes, le calcul de position peut être erroné. Effectuez de nouvelles mesures et mettez à jour la configuration.

MODE D'EMPLOI TYF612 HAGER

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entrainer des dommages sur l'appareil, un incendie ou présenter d'autres dangers. Risque de choc électrique. Avant toute intervention sur l'appareil ou la charge, mettre l'installation hors tension. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Risque de choc électrique. L'appareil n'est pas adapté pour du sectionnement. Risque de choc électrique sur les installations TBTS/TBTP. Ne convient pas à une commutation des tensions TBTS/TBTP. Ne raccorder qu'un seul moteur par sortie. Utiliser uniquement des moteurs disposant de capteurs de fin de course mécaniques ou électroniques. Vérifier le réglage des commutateurs de fin de course. Suivre les indications des fabricants de moteurs. L'appareil risque d'être endommagé. Ne pas raccorder de moteurs à courant triphasé. L'appareil risque d'être endommagé. Respecter les préconisations du fabricant de moteurs relatives au temps minimal d'inversion de sens et au temps de fonctionnement continu maximal. Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

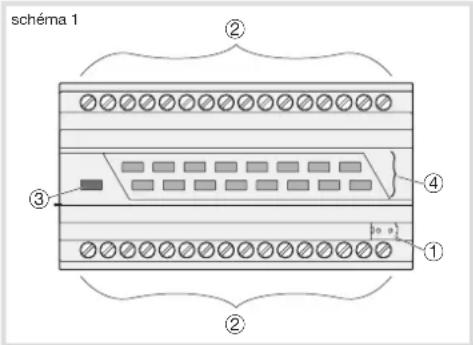

Description du produit

① Borne de raccordement du bus KNX.

② Bornier de raccordement des charges.

③ Le bouton-poussoir lumineux d'adressage physique.

④ Bouton-poussoir de commande manuelle pour une sortie avec LED d'état.

Fonction

Informations système

Cet appareil est un produit du système KNX et est conforme au standard KNX. Des connaissances spécialisées détaillées dispensées par le biais de formations KNX sont nécessaires pour la compréhension du système. La programmation, l'installation et la mise en service de l'appareil s'effectuent à l'aide d'un logiciel certifié KNX. indépendants.

Mise en service Systemlink

Les fonctions précises de ces produits dépendent de la configuration et du paramétrage. Le logiciel d'application est disponible dans la base de données produit. La base de données produit, les descriptions techniques, les programmes de conversion ainsi que logiciels d'assistance à jour sont disponibles sur notre site Internet.

Description fonctionnelle

L'appareil reçoit les télégrammes provenant de capteurs ou d'autres automatismes via le bus d'installation KNX et commute des charges électriques par l'intermédiaire de ses relais de sortie indépendants.

Cas d'usage typique

• Commutation de charges électriques 230 V\~ par contacts libres de potentiel.
• Commande de moteurs électriques 230 V\~ pour stores à lamelles, volets roulants, stores bannes ou de tout autre moteur 230 V\~ pilotant un ouvrant.
• Montage sur rail DIN conformément à la norme EN 60715 dans un coffret de distribution.
• Commande de moteurs électriques 24 V === pour stores à lamelles, volets roulants, stores bannes ou de tout autre moteur 24 V === pilotant un ouvrant.
• Commande de moteurs électriques 230 V\~ pour ventilo-convecteurs

Caractéristiques du produit

• Possibilité de commande manuelle des sorties sur l'appareil, mode chantier.
• Affichage d'état des sorties sur l'appareil.
  -Fonctionscènes.
• Forçage par commande de priorité supérieure.
• Les sorties peuvent être raccordées sur des phases différentes.

Fonctions commande marche/arrêt :

-Fonctionsminuterie.

Fonctions volets roulants/stores :

• Commande directe de positionnement.
• Commande directe d'inclinaison des lamelles.
• Indication de l'état général du volet / store, indication de la position et indication de l'inclinaison des lamelles.

Fonctions disponibles :

-Eclairage

-Chauffage
- Volets stores 230 V\~
- Volets stores 24 V —
- Ventilo-convecteur 2 tubes
- Ventilo-convecteur 4 tubes

Mise en service en Systemlink : en fonction de la programmation, l'activation du mode manuel est bloquée, permanente ou a une durée limitée déterminée à partir du logiciel d'application.

Si le mode manuel est désactivé à partir du logiciel d'application, la sortie n'est pas activée.

Commuter manuellement les sorties

La commande se fait pour chaque sortie via un appui court répété sur le bouton-poussoir de commande (tableau 1).

Risque de détérioration du moteur si activation simultanée des voies montée et descente d'une même sortie volet/store lorsque l'appareil est en état de configuration d'usine! Les moteurs, les ouvrants et l'appareil peuvent être détruits! En état de configuration d'usine, veuillez n'activer qu'une seule voie à la fois en mode manuel.

Etat courant. Comportementlors d'un appui court.
Commande marche/arrêt
Le relais desortie est ouvert,la LED d'état dubouton-poussoir4est éteinte.	La charge raccordée estalimentée.La LED d'état dubouton-poussoir 4s'allume.
Le relais desortie est fermé,la LED d'état dubouton-poussoir4est allumée.	La charge raccordée n'estplus alimentée. La LEDs'éteint.
Fonctions volets roulants/stores
Le relais desortie est ouvert,la LED d'état dubouton-poussoir4est éteinte.	Le mouvement démarre.La LED d'état dubouton-poussoir 4s'allume.Si le volet / store setrouve en butée, il estnécessaire d'appuyer sur lebouton-poussoir déplacer levolet/store.
Le relais desortie est fermé,la LED d'état dubouton-poussoir4est allumée.	Le mouvement s'arrête, laLED s'éteint.

Tableau 1 : fonctionnement manuel

Montage de l'appareil

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort!

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes!

Augmentation critique de la température en cas de charges trop importantes raccordées de l'appareil!

L'appareil et les câbles de raccordement peuvent être endommagés au niveau du bornier de raccordement!

Ne pas dépasser la charge maximale admissible par appareil!

Risque d'endommagements en cas de montage parallèle de plusieurs moteurs sur une sortie!

Les commutateurs de fin de course risquent de se détériorer!

Les moteurs, les ouvrants et l'appareil peuvent être détruits!

Ne raccorder qu'un seul moteur par sortie!

Respecter la plage de température de fonctionnement. Garantir un refroidissement suffisant.

• Monter l'appareil sur rail DIN conformément à la norme EN 60715.

Raccordement de l'appareil

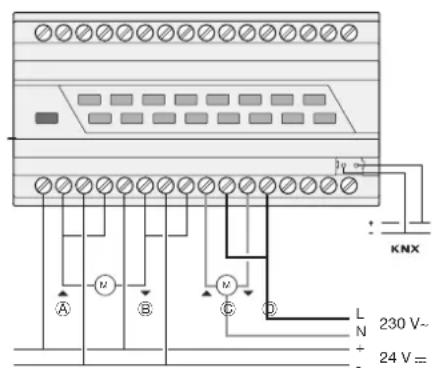

schéma 2

- Raccorder la ligne de bus via la borne de raccordement ①.

Raccordement des charges à commuter

La sortie est paramétrée en tant que sortie marche/arrêt.

- Raccorder la charge aux sorties conformément au schéma 2.

Raccordement des moteurs de volets roulants/stores 230V\~

Pour les moteurs de volets roulants / stores, deux sorties voisines C1/C2, C3/C4, ... forment respectivement une sortie de stores. La sortie de gauche C1, C3, C5, ... est affectée au mouvement d'OUVERTURE (montée), la sortie de droite C2, C4, C6, ... au mouvement de FERMETURE (descente). L'ouverture et la fermeture des volets roulants / stores en mode manuel se fait via les boutons-poussoirs de commande correspondants. Deux sorties sont paramétrées en tant que sorties de volets roulants/stores. • Raccorder le moteur aux sorties conformème au schéma 2. Pour cela, utiliser la même phase.

Raccordement des moteurs de volets roulants / stores 24 V —

• Volets Roulants 24 V ---
- Pour les moteurs de volets roulants, en 24 V === quatre sorties voisines C1/C2/C3/C4, C7/C8/C9/C10 peuvent former respectivement une sortie de volets.
- La première et deuxième sorties du groupe de 4 sorties C1/C2, C7/C8 doivent être reliées à la borne + de l'alimentation 24 V ---.
- La troisième et quatrième sorties du groupe de 4 sorties C3/C4, C9/C10 doivent être reliées à la borne - de l'alimentation 24 V .... Raccorder le moteur 24 V --- aux sorties conformément au schéma 2.

Mise en service

Systemlink : télécharger l'adresse physique et le logiciel d'application

• Mettre sous tension l'alimentation bus.
• Appuyer sur le bouton-poussoir d'adressage physique ③. Le bouton-poussoir lumineux d'adressage physique s'allume.

Si le bouton-poussoir lumineux ne s'allume pas, la tension bus est absente.

- Charger l'adresse physique dans l'appareil. La LED d'adressage physique du bouton-poussoir s'éteint.

• Télécharger le logiciel d'application.

Mettre l'appareil en service

• Mettre les sorties sous tension.

Déterminer les temps de montée / descente et le temps de positionnement des lamelles

En fonctionnement volets roulants / stores, les temps de montée / descente sont importants pour le positionnement en poursuite solaire. La position est calculée à partir des temps de montée / descente. Pour les stores à lamelles, le temps de positionnement des lamelles fait partie intégrante du temps de montée / descente. L'angle d'inclinaison des lamelles est donc assimilé à un temps défini en fonction de la durée totale de fermeture des lamelles.

La durée de montée totale est généralement supérieure à la durée de descente totale, il est donc nécessaire de les mesurer individuellement.

• Mesurer les durées de montée et de descente totale de l'ouvrant.
• Mesurer la durée entre la position totalement ouverte et la position totalement fermée des lamelles.
• Entrer les valeurs mesurées dans les paramètres correspondants.

Contrôle de fonctionnement

La LED d'état liée à la sortie ④ indique l'état du relais de sortie.

Caractéristiques techniques

Tension d'alimentation KNX 21-32V --- TBTS

Pouvoir de coupure μ10A AC1 230V~

Lampes à incandescence 2300W

Lampes halogènes 2300W

Transformateurs ferromagnétiques 1500VA

Transformateurs électroniques 1500W

Tubes fluorescents

- non compensés 1000 W
- pour ballast électronique (mono/duo) 1000 W
- avec ballast conv., montage en parallèle 1500 W
Lampes fluocompactes/LED 20x20W
Courant de commutation
minimal	100 mA
Moteurs volets 230V~	6 A max
Moteurs ventilo-convecteur
230V~	4 A max
Moteurs volets 24 V---	6 A max
Altitude de fonctionnement	max. 2000 m
Degré de pollution	2
Tension de choc	4 kV
Indice de protection du boîtier	IP20
Indice de protection du boîtier sous plastron	IP30
Indice de protec. contre chocs mécaniques	IK04
Catégorie de surtension	III
Température de fonctionnement	-5^ ... +45^
T° de stockage/de transport	-20^ ... +70^ 0,75 mm^2 ...
Capacité de raccordement	4 mm^2
bornes à vis des sorties	(ou 2 × 2,5 mm^2 )
Protection amont	disjoncteur 10A
Variantes 12 et 16 sorties
Consommation sur le bus KNX :
- max	20mA
- au repos	10mA
Dimensions 10 modules	171 x 90 x 64 mm

Que faire si ?

Pas de communication bus

Tension bus absente. Vérifier la bonne polarité des bornes de raccordement du bus. Vérifier la tension de bus en appuyant brièvement sur le bouton-poussoir d'adressage physique ③, l'allumage de la LED rouge indique la présence bus.

Les volets roulants / stores n'arrivent pas en position haute ou en position basse

Mauvais réglage temps de montée / descente pour les volets roulants/stores. Vérifier les temps de montée / descente. Effectuer de nouvelles mesures en cas de besoin et télécharger à nouveau l'appareil.
