MODE D'EMPLOI P 40 (IX)IB INDESIT
Plans de cuisson à encastrement
Installation etemploi
Inbouw-kookvlakken
BE FR Plans de cuisson à encastrement 60
NL LU Instruction pour l'installation et I'emploi 17
Merci d'avoir choisi un produit Indesit, fiable et facile a utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de dire attentivement ce livre. Merci.

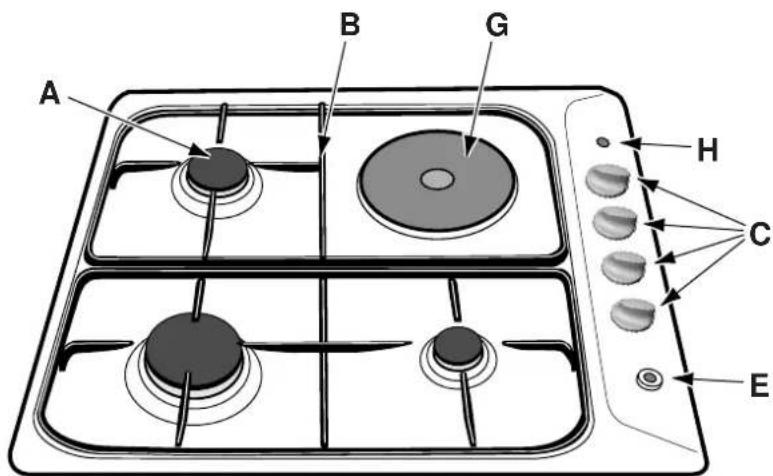

Vu de性和
A. Bruleurs gaz
B. Grilles support de casseroles
C. Manettes de commande des brûleurs gaz ou des plaques électriques

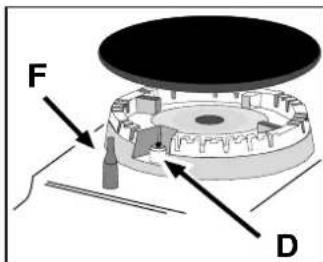

D.Bougie d'allage des brûleurs gaz (préSENTe uniquement sur certains modèles)
E. Bouton d'allumage des brûleurs gaz (préSENT uniquement sur certains modèles)
F.Dispositif de sécurité (n'existe que sur certains modèles) - Intervient en cas d'extinction accidentelle
de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz.
G. Plaques électriques (préSENT uniquement sur certains modèles)
H. Voyant de fonctionnement des plaques électriques (present uniquement sur certains modèles) - Pour les modèles équipés de plaque électrique et d'allumage levoyant est incorpore dans le bouton d'allumage.
Comment l'utiliser
Sur chaque manette il y a indication de la position du brûleur gaz correspondant ou de la plaque électrique (quand il y en a une).
Brûleurs gaz
Ils ont des dimensions et des puissances différentes. Choisissez-en un en fonction du diamètre de la casserole utilisée.
Pour le réglage du brûleurCHOsi, servez-vous de la manette correspondante, comme suit:
Eteint
D
Maximum
Minimum
Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum.
Pour les modèles équipés de dispositif de sécurité
"F", appuyez sur la manette pendant 6 secondes environ jusqu'à ce que le dispositif gardant automatiquement la flamme allumée se rechauffe.
Pour les modèles équipés de bougie d'allumage "D", allumez le brûleur choisi en appuyant d'abord sur le bouton d'allumage "E", portant le symbole *puis appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum.
Conseil: en cas d'extinction accidentelle de la flamme du brûleur, fermez la manette de commande et ne tentez derallumer qu'au bout d'une minute au moins.
Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre jusqu'à son point d'arrêt (correspondant au symbole “*”).
Plaques électriques (uniquement sur certains modèles) Elles peuvent avoir des diamètres différents et des puissances différentes: "normales" ou "rapides", ces dernières se distinguent des autres par la pastille rouge qu'elles ont au centre.
Pour leur réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens contraire, 6 positions sont possibles:
0 Eteint
1 Puissance minimum
2+5 Puisances intermediaires
6 Puissance maximum
Le chapitre "Conseils d'utilisation pratiques" vous indique les correspondances entre les positions individues sur les manettes et une bonne utilisation des plaques.
Toute position de la manette autre que la posiiton "eteint" entraine l'allumage duvoyant de fonctionnement
Comment le garder en forme
Avant toute opération, coupez l'alimentation électrique de l'appareil.
Pour prolonger la durée de vie de votre table nettoyez-la féquèment, en n'oubliant pas que:
-
pour le nettoyage, ne pas utiliser d'appareils à vapeur
-
les parties émailées et le couvercle en verre, quand il y en a, doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives ou de produits corrosifs qui pourrait les endommager;
- les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible;
-
pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage féquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifier que les orifices de sortie du gaz ne soient pas bouchés;
-
nettoyez les plaques électriques avec un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes;
des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau fortement calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Il vaut également比较好 essuyer aussi tout débordement d'eau.
Entretien robinets gaz
Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.
N.B.: Cette opération doit être effectuee par un technicien agree par le fabricant.
Conseils d'utilisation
Conseils pratiques pour l'utilisation des brûleurs
Pour obtenir un maximum de rendement, n'oubliez pas de:
- utiliser des cassetoles appropriées pour chaque brûleur (voir tableau), vous évitezez ainsi que les flammes ne dépassent du fond des cassetoles.
- utiliser toujours des cassetoles à fond plat et avec couvercle.
- au moment de l'ébullition, tourner la manette jusqu'à la position minimum.
| Brûleurs ø Récipiens (cm) | |
| Rapide (R) 24 - 26 | |
| Semi-rapide (S) 16 - 20 | |
| Auxiliaire (A) 10 - 14 | |
| Triple Couronne (TC) 24 | - 26 |
Conseils pratiques pour l'utilisation des plaques électriques
Afin d'éviter toute déperdition de chaleur et d'endommager la plaque, utilisez des casseroles à fond plat et d'un diamètre au moins égal à celui de la plaque.
| Position P | aque normale ou rapide |
| 0 | Eteint |
| 1 | Cuisson de légumes verts, poissons |
| 2 | Cuisson de pommes de terre (à la vapeur) soupes, poised chiches, haricots |
| 3 | Pour continuer la cuisson de grandes quantités d'aliments, minestrone |
| 4 | Rôtir (moyen) |
| 5 | Rôtir (fort) |
| 6 | Rissoler ou rejoindre l'ébullition en peu de temps |
Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.
Quelque chose ne va pas?
Il peut arriver que la table ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire.
Vérifiez avant tout qu'il n'y ait pas de coupure de gaz ou de courant, et que les robinets du gaz en amont de la table soient bien ouverts.
Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.
Avez-vous contrôle si:
- les orifices de sortie du gaz ne sont pas par hasard bouchés.
- les pièces amovibles composant le brûleur sont bien montées correctement.
- il y a des courants d'air dans les environ de la table.
La flamme ne reste pas allumée dans les versions avec dispositif de sécurité.
Avez-vous contrôle si:
- vous avez bien appuyé à fond sur la manette.
- vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branche.
- les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.
Le brûleur s'éteint quand il est régle sur la position de minimum.
Avez-vous contrôle si:
- les orifices de sortie du gaz ne sont pas par hasard bouchés.
- il y a des courants d'air dans les environs de la table.
- Le minimum n'a pas eté correctement régle (Voir paragraphe "Réglage minimum").
Les cassetoles sont instables.
Avez-vous contrôle si:
- Le fond de la casserole est parfaitement plat.
- la casserole est bien placee au centre du bruleur ou de la plaque electrique.
- Les grilles n'ont pas par hasard eté inverties.
Si, malgré tous ces contrôles, votre table ne fonctionné toujours pas et l'inconvénient persiste,appelez le Service ÀpRES-vente Merloni Elettrodomestici le plus proche en précisant:
- le type de panne.
- le sigle du modele (Mod. ...) indiqué dans le certificat de garantie.
Ne faites jamais appel à des techniciens non agreés et refusez toujours l'installation de pieces détachées non originales...
La sécurité, une bonne habitude
Pour garantir l'efficacité et la sécurité de ce produit:
adressez-vous exclusivement aus Centres d'assistance technique agreees
- demander toujours l'utilisation de pieces détachées originales.
- Ce livre concernne une table de cuisson à encastrer classe 3.
- Cet apparéil a été concu pour un usage non professionnel, à domicile, ses caractéristiques ne peuvent être modifiées.
- Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
- La sécurité électric de cet apparéil n'est garantie que si ce dernier a été correctement raccordé à une installation de mise à la terre efficace conforme aux normes de sécurité.
Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès:
- aux commandes et à l'appareil en général;
- aux emballages (sachets, polystyrene, clous etc.);
- à l'appareil, pendant et tout de suite après son fonctionnement, à cause de la surchauffe;
- à l'appareil inutilisé dans ce cas il faut rendre inoffensives les parties pouvant s'avérer dangereuses).
Evitez:
- de toucher l'appareil avec des parties du corps humides;
- de l'utiliser pieds nus;
- de tirer sur l'appareil ou sur le cordon d'alimentation pour le débrancher de la prise de courant;
-toute opération inappropriée ou dangereuse; - de boucher les fentes d'aération ou de déperdition de
la chaleur;
- que le cordon d'alimentation de petits electroménagers touchent à des parties chaudes de l'appareil;
- l'exposition aux agents atmosphériques (pluie, soleil);
-d'utiliser des liquides inflammbles a proximite; - d'utiliser des adaptateurs, des prises multiples et/ou des rallonges;
- de laisser les plaques électriques allumées sans casserole dessus;
- de fermer le couvercle en verre (quand il y en a un) quand les brûleurs à gaz ou les plaques électriques sont encore chauds;
- toute tentative d'installation ou de réparation sans l'intervention de personnel qualifié.
Faites toujours appel à des techniciens qualifiés dans les cas suivants:
- installation (conforme aux instructions du fabricant);
- quand vous avez des doutes sur son fonctionnement;
- remplacement de la prise en cas d'incompatibilité avec la fiche de l'appareil.
Faites appel aux centres de service après-vente agréés par le fabricant dans les cas suivants:
- en cas de doute sur le bon état de l'appareil lors de son déballage;
- endommagement ou remplacement du cordon d'alimentation;
- en cas de panne ou de mauvais fonctionnement, exigez des pièces détachées originales..
Effectuez les opérations suivantes:
- évitez tout opération autre que la cuisson;
- vérifie le bon état de l'appareil lors de son déballage;
- débranchez l'appareil de la prise de courant en cas de mauvais fonctionnement et avant toute opération de nettoyage ou d'entretien;
-
quand il est inutilisé, débranchez-le de la prise et fermez le robinet du gaz (s'il y en a un de prévu);
-
veillez à ce que les manettes soient toujours sur la position “ ”/“o” quand l'appareil est inutilisé;
- coupez le cordon d'alimentation après l'avoir débranché de la prise quand vous decide de ne plus utiliser votre apparéil.
- Le fabricant décline toute responsabilité en cas de dommages dus à: une mauvaise installation, à des usages impôros, incorrents et déraisonnables.
Installation des tables à encastrer
Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'effectuer correctement les opérations d'installation, de réglage et d'entretient technique conformément aux normes en vigueur.
Important: avant toute opération de réglage, d'entretien etc, débrancher la table de cuisson.
Les apparèils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):
gaz Naturel Catégorie II2E+3+ pour la France; gaz Naturel Catégorie II2E+3+ pour la Belgique; gaz Naturel Catégorie I2E pour le Luxembourg; gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n'est donc pas nécessaire.
Conditions réglementaires d'installation (Pour la France)
Le raccordement gaz devra est fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi simples, sont délicaces et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectue conformément aux textes réglementaires et règles de l'art en vigueur, notamment:
- Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des batiments d'habitation et de leur dépendances.
- Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
- Règlement sanitaire départemental.
Positionnement
Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
- Pour la France selon les Normes Nationales en vigueur.
- Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
- Pour le Luxembourg selon les Normes Nationales en vigueur.
- Pour la Hollande NEN-1078 en vigueur.
Il faut observer les conditions suivantes:
a) La piece doit prévoir un système d'évacuation vers l'externe des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume
l'appareil.
En cas de cheminée ou conduit de fumée ramifiéDirectement à l'external (réservé aux apparciels de cuisson)

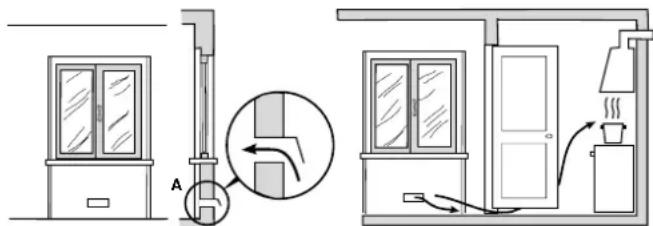

b) La piece doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2m^3 /h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100~cm^2 de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100% ,le minimum prevu est de toute maniere de 200~cm^2 (Fig.A).Ou bien du type prélevant indirectement l'air de locaux adjacentes équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pieces a risque d'incendie ou des chambris a coucher (Fig.B).
Détail A Local Local à
adjacentventiler
Exemples d'ouverture de ventilation Agrandissement de la fissure entre pour l'air comburant la porte et le sol
Fig.A Fig.B
c) En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvre une fenêtre ou augmentez la puissance de l'aspiration mécanique si vous disposez
d'une hotte.
d) (Pour la France et la Belgique)
Les gaz de petrole liquefies, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation par le bas, des fuites eventuelles de gaz. Les bidons de GPL, qu'ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.).
Il est opportun de tener dans le local, uniquement le bidon que vous étés en train d'utiliser, place de façon à ne pas être sujet à l'action directe des sources de chaleur (fours, deux de bois, poées etc.) pouvant lui faire atteindre des températures dépassant 50^ .
Installation des tables à encastrer
Les tables à gaz et mixtes sont prévues avec un degré de protection contre les surchauffes excessives du genre X, on peut par conséquent les installer à côte de meubles dont la hauteur ne dépasse pas cette du plan de travail. Il faut observer les précautions suivantes pour une installation correcte des tables de cuisson:
a) Les meubles adjacents ayant une hauteur dépassant cette du plan de travail, doivent être situés à au moins 600 mm du bord du plan.
b) Les hottes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance.

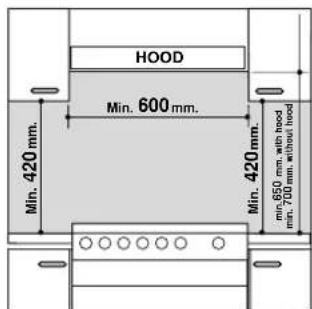

c) Positionner les éléments adjacents à la hotte à 420 mm. au moins au-dessus de la table (Fig. C).
Fig. C
d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit place à au moins 700 mm (millimétres) de distance du plan comme indiqué Fig. C.

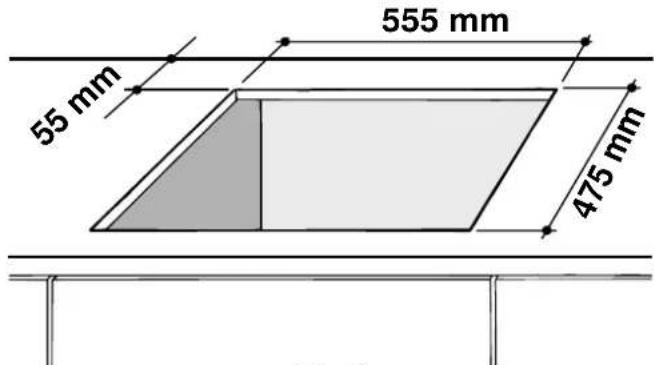

e) La niche pratiquée dans le meuble devra avoir les dimensions indiquées Fig. D. Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d'épaisseur. Il est conseilé d'utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.
Fig. D

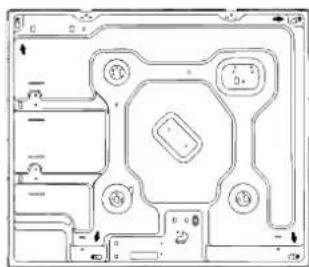

Scheme de fixation des crochets
Position crochet pour Position crochet pour top H=20mm top H=30mm
Devant
Position crochet pour Derriere top H=40mm
N.B: Utilisez les crochets inclus dans le "sachet accessoires"
f) Si la table de cuisson n'est pas installée au-dessus d'un four encastre, il faut intercaler un panneau en bois servant d'isoation. Ce dernier doit etre installeda au moins 20~mm .de distance du bas de la table.
Note: si la table de cuisson est installée au dessus d'un four encastré, il vaut mistroux installer le four de façon à ce qu'il repose sur deux cales en bois; si le plan d'appui est un plan continu, ce dernier doit avoir à l'arrête une ouverture d'au moins 45 × 560 ~mm .
En cas d'installation au dessus d'un four encastre sans refroidissement à ventilation forcee, il faut prévoir des
prises d'air d'entrée et de sortie pour avoir une bonne aération à l'intérieur du meuble. Les figures ci dessous illustrrent des possibités de montage.
La table P 640 AST ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.
Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulates de pression conformes aux Normes en vigueur.
Important: pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".
Raccordement gaz
(Pour la Belgique - le Luxembourg - la Hollande)
Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien régle pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au
paragraphe "Adaptation aux differentes types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, I2E+3+ pour la Belgique, I2E pour la Luxembourg et I2L pour
la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L"itué sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filtage conique maje avec pas 1/2 gaz.
Le raccordement doit être réalisé au moyen:
- ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
- ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filétés.
En amont de l'appareil il faut installer un robinet d'arrêt du
gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.
Raccordement du tube rigide (cuivre ou acier)
Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l'appareil. La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable avec joint d'étanchéité. S'il est nécessaire de faire tourner le raccord, il faut impérativement replacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique.
Raccordement du tuyau flexible en acier
Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectuee de façon a ce que leur longueur ne depasse pas 2000~mm en extension maximum. Avec avoir effectue le branchement, veillez a ce que le tuyau metallique flexible ne soit pas écrasé ni place contre des parties mobiles.
Contrôle étanchéité
Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.
Branchementélectrique
Les tables équipées de cordon d'alimentation tripolaire sont prévues pour fonctionnement par courant alternatively, avec tension et fréquence d'alimentation figurant sur la plaquette des caractéristiques (située sous la table de cuisson) Le conducteur de terre du cordon se désigne par sa couleur jaune-vert. Pour l'installation au dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément et pour des raisons de sécurité et pour simplifier l'extraction du four s'il y a lieu.
Branchement du cordon d'alimentation à la ligne électrique
Monter sur le cordon une fiche normalisée pour la charge figurant sur la plaquette des caractéristiques; en cas de branchement direct sur la ligne électrique, intercaler entre l'appareil et l'installation électrique un interrupteur omnipolaire, avec ouverture minimum de 3mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre jaune-vert ne doit pas être interrompu par l'interrupteur). Le cordon d'alimentation doit être place de façon à ce qu'il n'atteigne en aucun point une température dépassant la température ambiente de plus de 50^ . Avant de procédéur au branchement, assurez-vous que:
- le plomb réducteur et l'installation de l'appartement pouissant supporter la charge de l'appareil (voir plaquette des caractéristiques);
- l'installation électrique soit bien équipée d'une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi;
- la prise ou l'interrupteur omnipolaire puissant être ainsiment atteints après installation.
N.B: n'utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pouraient provoquer des surchauffes ou des brûlures.
Adaptation aux différents types de gaz
(Pour la France et la Belgique)
Pour adapter la table à un type de gaz différént de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) replacer les injecteurs de tous les brûleurs et, pour ce faire, procédér comme suit:
- enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;
- dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. et les remplaçer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 "Caracteristiques des brûleurs et des injecteurs").
- remover les différentes parties en effectuant les opérations dans le sens inverse.
- en fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouvrez dans nos centres de Service Àpre-s-vente.
Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d'arrivée, un régulateur de pression approprié conforme aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays.
Réglage de l'air primaire des brûleurs
(Pour la France et la Belgique)
Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.
Réglage des minima (Pour la France et la Belgique)
- Placer le robinet sur la position minimum;
- enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l'intérieur ou bien a cotoé de la tige du robinet jusqu'à obtenir une petite flamme régulière.
N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.
- vérifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s'éteignent pas.
- Sur les apparèils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage.
Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.
des brûleurs et des injecteurs
| Tableau 1 (Pour la France et la Belgique) | Gaz liquidés Gaz natural | ||||||||||
| Brûleur Diamètre | (mm) | Puisance thermique kW (p.c.s.*)(mm) Nomin. Rédu. | By-pass 1/100 | Injecteur 1/100 | Débit*(g/h) | Injecteur 1/100 | Débit*(l/h) | ||||
| (1) (mm) | (mm) (r) | m) Butane | Propane | (mm) G20 | G25 | ||||||
| Rapide (R) | 100 | 3,00 | 0,70 | 39 | 41 | 86 | 218 | 214 | 116 | 286 | 332 |
| Semi Rapide (S) | 75 | 1,90 | 0,40 | 28 | 30 | 70 | 138 | 136 | 106 | 181 | 218 |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 28 | 30 | 50 | 73 | 71 | 79 | 95 | 111 |
| Triple Couronne (TC) | 130 | 3,25 | 1,30 | 57 | 57 | 91 | 236 | 232 | 133 | 309 | 360 |
| Pressionsd'alimentation(Pour la France) | Nominale (mbar)Minimum (mbar)Maximum (mbar) | 28-302035 | 372545 | 201725 | 252030 | ||||||
| Pressionsd'alimentation(Pour la Belgique) | Nominale (mbar)Minimum (mbar)Maximum (mbar) | 28-302035 | 372545 | 201525 | 251530 | ||||||
(1) Seulement pour les appareils équipés de dispositif de sécurité (Ref. F).
Pour la Luxembourg
| Gaz Naturels | |||||
| Brûleur | Diamètre (mm) | Puisance thermique kW (p.c.s.* ) | Injecteur 1/100 | Débit* (l/h) | |
| Nom | Réd (mm) | 20 | |||
| Rapide (R) | 100 | 3,00 | 0,70 | 116 | 286 |
| Semi Rapide (S) | 75 | 1,90 | 0,40 | 106 | 181 |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 79 | 95 |
| Triple Couronne (TC) | 130 | 3,25 | 1,30 | 133 | 309 |
| Pression de alimentation | Nominale (mbar) | 20 | |||
| Minimum (mbar) | 17 | ||||
| Maximum (mbar) | 25 | ||||
Pour la Hollande Gaz Naturels
| Brûleur Diamètre | (mm) | Puissance thermiquekW (p.c.s. *)Nominal Reduit G 25 | Injecteur1/100 (mm) | Débit*(l/h) | |
| Rapide (R) | 100 | 3,00 | 0,70 | 116 | 332 |
| Semi Rapide (S) | 75 | 1,90 | 0,40 | 106 | 218 |
| Auxiliaire (A) | 55 | 1,00 | 0,40 | 79 | 111 |
| Triple Couronne (TC) | 130 | 3,25 | 1,30 | 133 | 360 |
| Pressiondealimentation | Nominale (mbar)Minimum (mbar)Maximum (mbar) | 252030 | |||
- A 15°C et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m
Naturele G25 P.C.S. = 32,49 MJ/m
(2) Voir la plaquette d'immatriculation de l'appareil.
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
- 89/336/CEE du 03/05/89 (Compatible electromagnétique) et modifications successives;
- 90/396/CEE du 29/06/90 (Gaz) et modifications successives;
- 93/68/CEE du 22/07/93 et modifications successives.
P640
P640A
P 640 IB
P640AS
P40IB
P631
P631A
P 631 IB
P 631 AIB
P31IB
P 640 AST
La table P 640 AST ne peut etre installee qu'au-dessus de fours encastrés équipés de ventilation de refroidissement.
