Marque	INDESIT
Modèle	THP 641
Type de produit	Table de cuisson au gaz encastrable
Nombre de brûleurs	4 (2 semi-rapides, 1 auxiliaire, 1 mini wok)
Puissance totale	7,80 kW (gaz naturel G20)
Alimentation électrique	220-240 V ~ 50-60 Hz, 0,6 W
Types de gaz compatibles	Gaz naturel (G20), GPL (G30/G31) avec kit de conversion
Allumage	Électrique intégré par bouton-poussoir
Sécurité	Dispositif de sécurité thermocouple sur chaque brûleur
Matériau de la surface	Émail et verre
Grilles	Amovibles en fonte, compatibles lave-vaisselle
Épaisseur du plan de travail	20 à 60 mm
Pieds de protection	Caoutchouc sur les grilles
Entretien	Eau chaude et détergent neutre ; éviter produits abrasifs
Pièces détachées	Injecteurs disponibles via service après-vente
Réparabilité	Intervention par technicien qualifié obligatoire
Normes environnementales	Conforme DEEE (2012/19/UE)
Documentation	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - THP 641 INDESIT

Que faire si le brûleur ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte et que la bouteille de gaz n'est pas vide. Assurez-vous que les ouvertures du brûleur ne sont pas obstruées et que l'extrémité de la bougie d'allumage est propre. Si le problème persiste, contactez un technicien qualifié.

Pourquoi la flamme est-elle irrégulière ?

Une flamme irrégulière peut être due à des ouvertures de brûleur obstruées, un courant d'air, ou un mauvais réglage du débit minimal. Nettoyez le brûleur et vérifiez qu'il n'y a pas de vent. Si nécessaire, faites régler le robinet par un professionnel.

Comment nettoyer la table de cuisson ?

Utilisez de l'eau chaude et un détergent neutre avec un chiffon doux. Pour les taches tenaces, un produit spécial acier inoxydable peut être employé. Ne jamais utiliser de produits abrasifs, de tampons à récurer ou de nettoyeurs vapeur. Les grilles en fonte peuvent aller au lave-vaisselle.

Puis-je utiliser des ustensiles en fonte ou en terre cuite ?

Non, l'utilisation de casseroles en fonte, pierre ollaire ou terre cuite est déconseillée car elles peuvent endommager la surface de la table de cuisson. Utilisez uniquement des ustensiles à fond plat et de diamètre adapté au brûleur.

Comment adapter la cuisinière à un autre type de gaz ?

Cette opération doit être réalisée par un technicien qualifié. Il faut remplacer les injecteurs selon le tableau fourni dans la notice, puis régler le débit minimal. L'étiquette d'information doit être mise à jour.

Que faire en cas de bris de verre de la plaque ?

Éteignez immédiatement tous les brûleurs et coupez l'alimentation électrique. Ne touchez pas la surface. Contactez le service après-vente pour un remplacement. N'utilisez pas l'appareil tant que le verre n'est pas réparé.

Les enfants peuvent-ils utiliser l'appareil ?

Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, sauf sous surveillance constante. Les enfants de 8 ans et plus peuvent l'utiliser s'ils ont reçu des consignes de sécurité. Ne laissez jamais les enfants jouer avec l'appareil.

Comment économiser de l'énergie lors de la cuisson ?

Utilisez des casseroles à fond plat de diamètre égal à celui du brûleur, couvrez les casseroles avec un couvercle, et privilégiez l'autocuiseur. Adaptez la flamme à la taille de l'ustensile.

Où trouver le numéro de série de l'appareil ?

Le numéro de série (SN) figure sur la plaque signalétique située sous l'appareil. Il est également indiqué dans la documentation. Notez-le avant de contacter le service après-vente.

Pourquoi le brûleur s'éteint-il après avoir relâché le bouton ?

Cela signifie que le dispositif de sécurité (thermocouple) n'a pas suffisamment chauffé. Maintenez le bouton enfoncé 5 à 10 secondes après l'allumage. Si le problème persiste, nettoyez le thermocouple ou faites vérifier l'appareil.

MODE D'EMPLOI THP 641 INDESIT

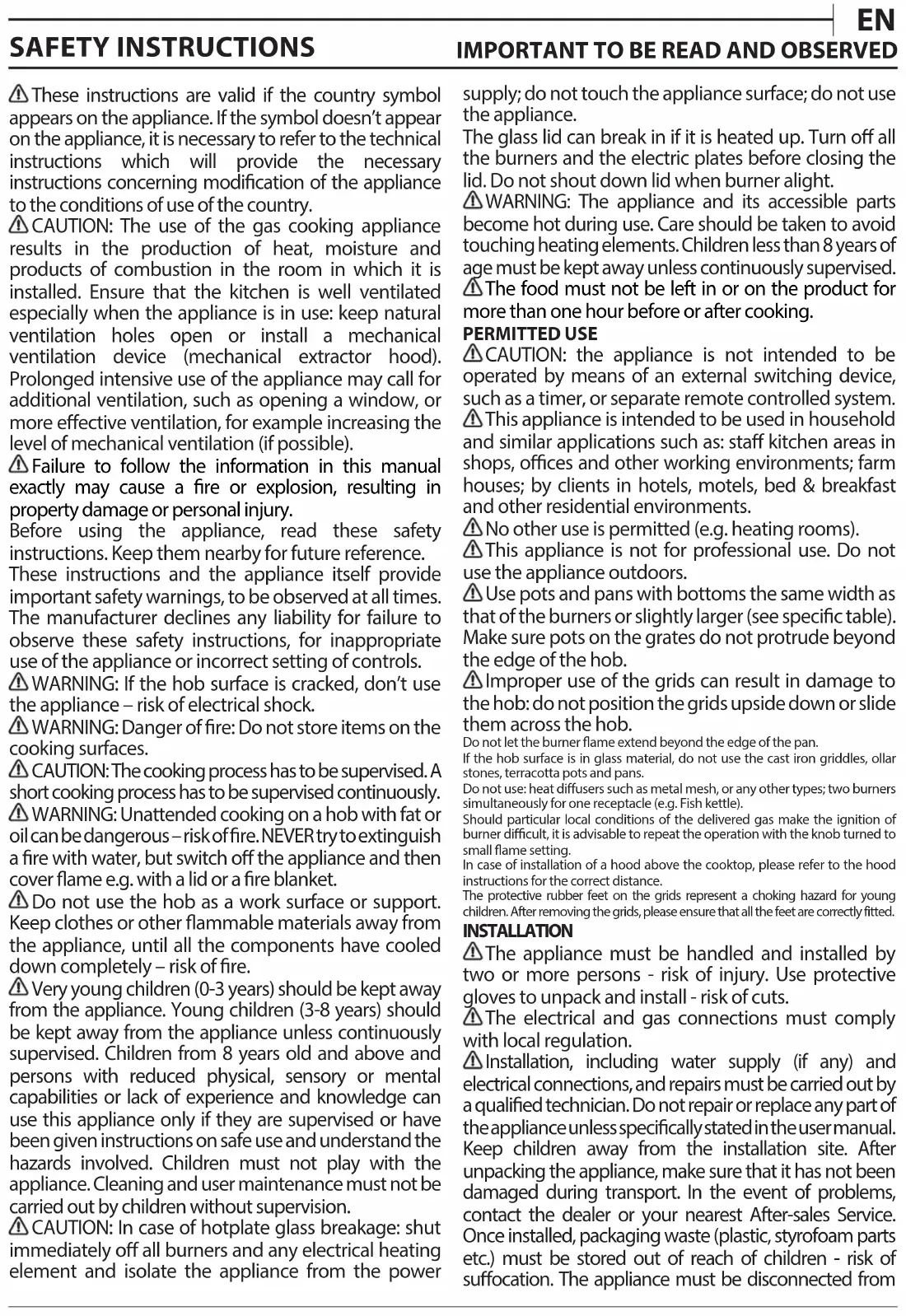

⚠ Ces directives s'appliquent si le symbole du pays apparaît sur l'appareil. Si le symbole du pays n'apparaît pas sur l'appareil, vous devez vous référer aux consignes techniques qui contiennent les instructions nécessaires concernant la modification de l'appareil afin de se conformer aux conditions d'utilisation du pays.

⚠ MISE EN GARDE : L'utilisation d'appareils de cuisson au gaz génère de la chaleur, de l'humidité et des produits de combustion dans la pièce où ils sont installés. Assurez-vous que la cuisine est bien aérée, surtout lorsque vous utilisez l'appareil : gardez les ouvertures de ventilation ouvertes ou installez un dispositif de ventilation mécanique (hotte aspirante). Une utilisation intensive et prolongée peut nécessiter une ventilation supplémentaire, comme l'ouverture d'une fenêtre, ou une ventilation plus efficace, par exemple en augmentant le niveau de ventilation mécanique (si possible).

⚠ Le non-respect des informations contenues dans ce manuel peut provoquer un incendie ou une explosion, susceptible de causer des dommages matériels ou des blessures.

Avant d'utiliser l'appareil, lisez attentivement les consignes de sécurité. Conservez-les à portée de main pour toute consultation ultérieure.

Ce manuel et l'appareil lui-même contiennent des consignes de sécurité importantes qui doivent être lues et respectées à tout moment. Le fabricant décline toute responsabilité en cas de non-respect des consignes de sécurité, de mauvaise utilisation de l'appareil ou de mauvais réglage des commandes.

⚠ AVERTISSEMENT : N'utilisez pas la table de cuisson si la surface est cassée ou fissurée - risque de choc électrique.

⚠ AVERTISSEMENT : Risque d'incendie : ne rangez aucun objet sur les surfaces de cuisson.

⚠️ ATTENTION : La cuisson doit être supervisée. Une cuisson de courte durée doit être surveillée en permanence.

⚠️ AVERTISSEMENT : Une cuisson sans surveillance sur une table de cuisson contenant de la graisse ou de l'huile peut être dangereuse - risque d'incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil puis couvrez les flammes à l'aide d'un couvercle, par exemple, ou d'une couverture ignifuge.

N'utilisez pas la table de cuisson comme surface de travail ou support. Gardez les vêtements et autres matières inflammables éloignés de l'appareil jusqu'à ce que toutes les composantes soient complètement refroidies - un incendie pourrait se déclarer.

⚠ Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil, sauf s'ils sont sous surveillance constante. Les enfants âgés

Les personnes de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil seulement si elles sont supervisées ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne doivent pas nettoyer ni entretenir l'appareil sans surveillance.

⚠ MISE EN GARDE : En cas de rupture du verre de la plaque de cuisson, éteignez immédiatement tous les brûleurs et la résistance électrique, et coupez l'alimentation électrique. Veillez à ne pas toucher la surface de l'appareil et à ne pas utiliser l'appareil. Le couvercle en verre peut se casser s'il est surchauffé. Coupez tous les brûleurs et les plaques électriques avant de fermer le couvercle. Ne fermez pas le couvercle lorsqu'un brûleur est allumé.

⚠ AVERTISSEMENT : L'appareil et ses parties accessibles peuvent atteindre une température élevée lors de l'utilisation. Évitez tout contact avec les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être sous surveillance constante.

⚠ Les aliments ne doivent pas être laissés dans ou sur le produit pendant plus d'une heure avant ou après la cuisson.

USAGE AUTORISÉ

⚠ MISE EN GARDE : Cet appareil n'est pas conçu pour fonctionner à l'aide d'un dispositif de commutation externe, comme une minuterie ou un système de télécommande.

⚠ Cet appareil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants : cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail ; dans les fermes ; par les clients dans les hôtels, motels, chambres d'hôtes et autres résidences similaires.

⚠️ Aucune autre utilisation n'est autorisée (par exemple, pour chauffer des pièces).

⚠ Cet appareil n'est pas conçu pour un usage professionnel. N'utilisez pas l'appareil en extérieur.

⚠ Utilisez des ustensiles de cuisson dont le fond a un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau suivant). Vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson.

⚠ Une utilisation inappropriée des grilles peut endommager la table de cuisson : ne positionnez pas les grilles sens dessus dessous et ne les faites pas glisser sur la table de cuisson.

Ne laissez pas la flamme du brûleur dépasser du bord de la casserole.

Si la surface de la plaque de cuisson est en verre, n'utilisez pas les grilles en fonte, des pierres olaires, des casseroles et des poêles en terre cuite.

N'utilisez pas : de diffuseurs de chaleur comme des mailles métalliques ou tout autre type ; deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière).

Si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseillé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates. Les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les jeunes enfants. Après avoir enlevé les grilles, assurez-vous que tous les pieds sont correctement installés.

INSTALLATION

⚠️ Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risquez de vous couper.

⚠ Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux réglementations locales.

⚠️ L'installation, incluant l'alimentation en eau (selon le modèle), et les connexions électriques, ainsi que les réparations, doivent être exécutées par un technicien qualifié. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autres que ceux spécifiquement indiqués dans le guide d'utilisation. Gardez les enfants à l'écart du site d'installation. Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s'étouffer. L'appareil ne doit pas être branché à l'alimentation électrique lors de l'installation - vous pourriez-vous électrocuter. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pas endommagé par l'appareil - vous pourriez vous électrocuter. Allumez l'appareil uniquement lorsque l'installation est terminée.

⚠ AVERTISSEMENT: Les modifications sur l'appareil et sur les méthodes d'installation sont essentielles pour utiliser l'appareil de façon sécuritaire et correctement dans tous les autres pays.

⚠ Utiliser des régulateurs de pression adéquats pour la pression de gaz indiquée dans les directives.

⚠️ La pièce doit être équipée d'un système d'évacuation d'air qui expulse les fumées de combustion.

⚠️ La pièce doit aussi permettre une bonne circulation d'air; l'air est nécessaire pour une combustion normale. La circulation d'air doit être au minimum de 2 m³/h par kW de puissance installée.

⚠ Le système de circulation d'air peut prendre l'air directement de l'extérieur en utilisant un tuyau avec une section transversale intérieure d'au moins 100 cm² ; l'ouverture ne doit pas pouvoir se bloquer facilement.

⚠ Le système peut aussi obtenir l'air nécessaire de façon indirecte, par exemple d'une pièce voisine munie de tuyaux pour la circulation d'air comme décrit plus haut. Cependant, ces pièces ne doivent pas être une salle commune, une chambre à coucher, ou une pièce qui présente un danger d'incendie.

⚠️ Comme il est plus lourd que l'air, le gaz de pétrole liquéfié reste au niveau du sol. Par conséquent, les pièces

contenant des bouteilles de GPL doivent être équipées de bouches de ventilation permettant au gaz de s'échapper en cas de fuite. Ainsi, les bouteilles de GPL, pleines ou partiellement remplies, doivent être installées ou entreposées dans des pièces ou des entrepôts situés sous le niveau du sol (cave, etc.). Nous vous conseillons de ne garder dans la pièce que les bouteilles en cours d'utilisation, placées de manière à ne pas être affectées par la chaleur produite par des sources externes (four, cheminée, cuisinière) qui pourrait faire monter la température de la bouteille au-dessus de 50 °C.

Si vous rencontrez des difficultés pour tourner les boutons des brûleurs, veuillez contacter le service après-vente pour faire remplacer l'injecteur du brûleur s'il est défectueux.

Les ouvertures utilisées pour la ventilation et la diffusion de la chaleur ne doivent jamais être obstruées.

⚠ Découpez le contour du meuble avant d'y insérer l'appareil, et enlevez soigneusement les copeaux et la sciure de bois.

⚠ Si l'appareil n'est pas installé au-dessus d'un four, un panneau séparateur (non fourni) doit être installé dans le compartiment sous l'appareil.

RACCORDEMENT AU GAZ

⚠ AVERTISSEMENT : Avant l'installation, assurez-vous que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec les réglages de l'appareil.

⚠ Vérifiez que la pression de l'alimentation en gaz est conforme aux valeurs indiquées dans le tableau "Caractéristiques du brûleur".

⚠ AVERTISSEMENT : Les conditions de configuration de cet appareil sont indiquées sur l'étiquette (ou la plaque signalétique).

⚠ AVERTISSEMENT : Cet appareil n'est pas raccordé à un dispositif d'évacuation des fumées. Il doit être installé et raccordé conformément aux réglementations en vigueur en matière d'installation. Accordez une attention particulière aux normes d'aération.

⚠ Si les appareils sont branchés à du gaz liquide, la vis de réglage doit être fixée aussi fermement que possible.

IMPORTANT : Si vous utilisez une bouteille de gaz, la bouteille ou le récipient de gaz doit être correctement installé (orientation verticale).

⚠ AVERTISSEMENT : Cette opération doit être effectuée par un technicien spécialisé.

⚠ Effectuez le raccordement au gaz à l'aide d'un flexible ou d'un tuyau en métal rigide uniquement.

⚠ Connexion à un tuyau rigide (cuivre ou acier) : La connexion au système de gaz doit être effectuée de façon à ne pas placer de contrainte sur l'appareil. Il existe un raccord de tuyau en forme de L réglable sur la rampe d'alimentation de l'appareil, installé avec un joint d'étanchéité pour éviter les fuites. Le joint d'étanchéité doit toujours être remplacé lorsqu'on remplace le raccord de tuyauterie (le joint est fourni avec l'appareil). Le raccord de tuyauterie de l'alimentation de gaz est un raccord cylindrique mâle avec un filetage de 1/2.

⚠ Connexion d'un tuyau en acier inoxydable sans joint flexible à une fixation filetée : Le raccord de tuyau d'alimentation de gaz est une fixation mâle cylindrique de gaz filetée de dimension 1/2. Ces tuyaux doivent être installés de façon à ne pas dépasser 2000 mm de longueur lorsqu'ils sont complètement étirés. Une fois le branchement terminé, assurez-vous que le tuyau flexible en métal ne touche pas aux pièces mobiles et qu'il n'est pas écrasé. Utiliser seulement des tuyaux et des joints d'étanchéité conformes à la réglementation nationale.

IMPORTANT : Si vous utilisez un tuyau en acier inoxydable, assurez-vous qu'il ne touche à aucune pièce mobile du meuble (p. ex. un tiroir). Le tuyau doit passer à travers un endroit libre d'obstruction et où il est possible de l'inspecter sur toute sa longueur.

⚠️ L'appareil doit être branché à l'alimentation principale ou à un cylindre de gaz conformément à la réglementation nationale. Avant d'effectuer le branchement, assurez-vous que l'appareil est compatible avec l'alimentation de gaz que vous désirez utiliser. Si ce n'est pas le cas, suivez les directives indiquées au paragraphe "Adapter à différents types de gaz".

⚠️ Après le raccordement à l'arrivée de gaz, vérifier qu'il n'y ait pas de fuite à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale 1* à la position minimale 2* pour vérifier la stabilité de la flamme.

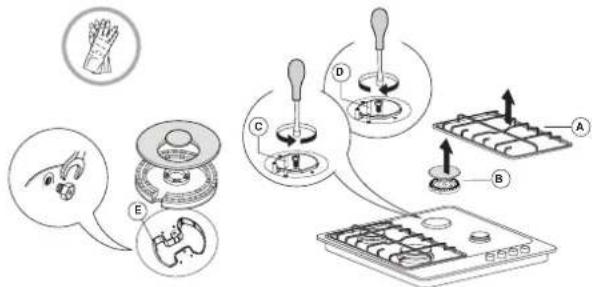

ADAPTER À DIFFÉRENTS TYPES DE GAZ

(Cette opération doit être effectuée par un technicien spécialisé).

⚠ Afin d'adapter l'appareil à un type de gaz différent de celui pour lequel il a été fabriqué (indiqué sur l'étiquette nominative), suivez les étapes spécifiques indiquées après les schémas d'installation.

AVERTISSEMENTS ÉLECTRIQUES

⚠️ IMPORTANT : Des informations concernant la consommation actuelle et de tension figurent sur la plaque signalétique.

Il doit être possible de débrancher l'appareil de l'alimentation électrique en retirant la fiche de la prise de courant si elle est accessible, ou à l'aide d'un interrupteur multipolaire en amont de la prise de courant, conformément aux règles de câblage et l'appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.

⚠️ Une fois l'appareil installé dans son meuble, le câble d'alimentation doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.

⚠️ N'utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appareil si vous êtes mouillé ou si vous êtes pieds nus. N'utilisez pas cet appareil si le câble d'alimentation ou la prise de courant sont endommagés,

si l'appareil ne fonctionne pas correctement, ou s'il a été endommagé ou échappé.

⚠️ Si le câble d'alimentation est endommagé, il doit être remplacé par un câble identique provenant du fabricant, d'un représentant du Service Après-vente, ou par toute autre personne qualifiée - vous pourriez vous électrocuter.

NETTOYAGE ET ENTRETIEN

⚠️ AVERTISSEMENT : Assurez-vous que l'appareil est éteint et débranché du réseau électrique avant d'effectuer l'entretien - vous pourriez vous électrocuter ; n'utilisez jamais un appareil de nettoyage à vapeur - risque de choc électrique.

⚠️ N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer. ⚠️ Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

MISE AU REBUT DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage 📁.

Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets.

MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS

Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux réglementations locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil. Cet appareil est marqué comme étant conforme à la Directive européenne 2012/19/EU, aux réglementations relatives aux Déchets d'équipement électrique et électronique (DEEE) et relatives aux Déchets d'équipement électrique et électronique de 2013 (tels qu'amendés). En vous assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine.

Ce symbole ✉ sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

CONSEILS RELATIFS À L'ÉCONOMIE D'ÉNERGIE

Utilisez des ustensiles de cuisson d'un diamètre égal à celui de la zone de cuisson.

Utilisez exclusivement des ustensiles de cuisson à fond plat.

Lorsque cela est possible, couvrez les casseroles avec un couvercle pendant la cuisson.

Utilisez un autocuiseur pour économiser encore plus d'énergie et de temps.

Cet appareil respecte les conditions requises d'écoconception de la Réglementation européenne 66/2014 et des Réglementations en matière d'écoconception pour les produits liés à l'énergie et les informations énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la norme européenne EN 30-2-1.

Les informations relatives au mode basse consommation de l'appareil conformément au Règlement (UE) 2023/826 sont disponibles sur le lien suivant : https://docs.emeaappliance-docs.eu.

CARACTÉRISTIQUES DU BRÛLEUR CATÉGORIE II2E+3+

Type de gaz utilisé Type	de brûleur Marque de	l'injecteur	Puissance thermique nominale kW	Consommation nominale	Puissance thermique réduite kW	Pression du gaz mbar
						min. nom. max.
GAZ NATUREL (Méthane) G20	Semi-rapide (SR)	95 Z	1,65	157 l/h	0,40	17 20	25
	Auxiliaire (AUX)	72 X	1,00	95 l/h	0,40
	Mini Wok (MW)	138 A	3,50	333 l/h	1,65
GAZ DE PÉTROLE LIQUÉFIÉ (Butane) G30	Semi-rapide (SR)	63	1,65	120 g/h	0,40	20 28-30 35
	Auxiliaire (AUX)	50	1,00	73 g/h	0,40
	Mini Wok (MW)	91	3,50	254 g/h	1,65
GAZ DE PÉTROLE LIQUÉFIÉ (Propane) G31	Semi-rapide (SR)	63	1,65	118 g/h	0,40	25 37	45
	Auxiliaire (AUX)	50	1,00	71 g/h	0,40
	Mini Wok (MW)	91	3,50	250 g/h	1,65

Type de gaz utilisé Configuration du modèle 4 BRÛLEURS		Puissance thermique nominale (kW)	Consommation totale nominale	Air nécessaire ( m3 ) à la combustion de 1m3 de gaz
G20	20 mbar	2SR - 1AUX - 1MW	7,80	743 l/h
G30	28-30 mbar	2SR - 1AUX - 1MW	7,80	567 g/h
G31	37 mbar	2SR - 1AUX - 1MW	7,80	557 g/h

ALIMENTATION ÉLECTRIQUE : 220-240 V ~ 50-60 Hz - 0,6 W

• Utilisez des gants de protection pour manipuler, préparer et installer le produit.

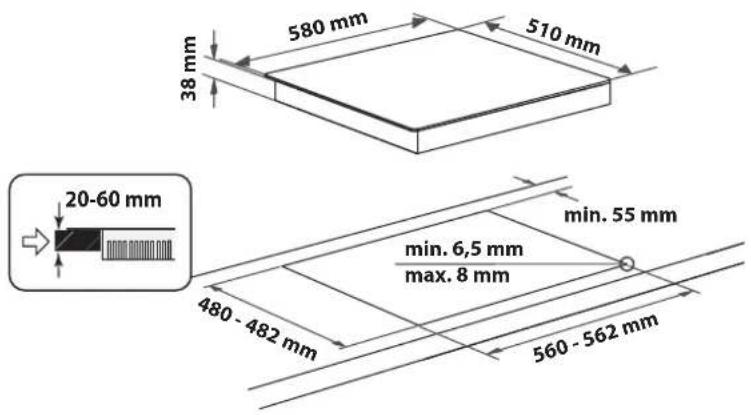

• La table de cuisson peut être encastrée dans un plan de travail de 20 à 60 mm d'épaisseur.
• Si vous n'installez pas de four sous la table de cuisson, placez un panneau de séparation de dimension au moins égale à celle de la découpe pratiquée dans le plan de travail. Ce panneau doit être installé à 150 mm maximum en dessous de la surface supérieure du plan de travail, mais en aucun cas à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l'intention d'installer un four sous la table de cuisson, assurez-vous qu'il est doté d'un système de refroidissement.

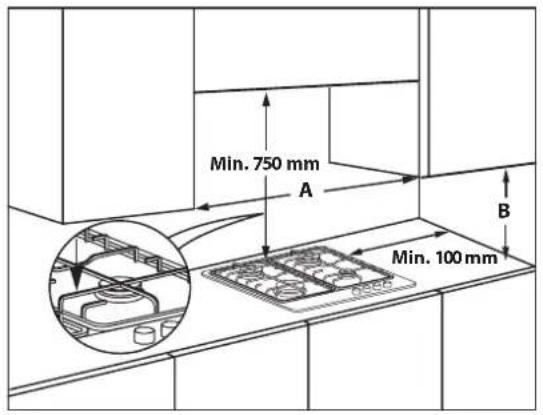

DIMENSIONS ET DISTANCES À RESPECTER

REMARQUE : si la distance "A" entre les éléments muraux est de 600 mm à 730 mm, la hauteur "B" doit être au minimum de 530 mm. Si la distance "A" entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur "B" doit être au minimum de 400 mm. Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

ASSEMBLAGE

Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré sur la figure.

Installez la table de cuisson dans l'ouverture du plan de cuisson dont les dimensions correspondent à celles figurant dans le mode d'emploi.

REMARQUE : le cordon d'alimentation doit être suffisamment long pour permettre son extraction par le haut.

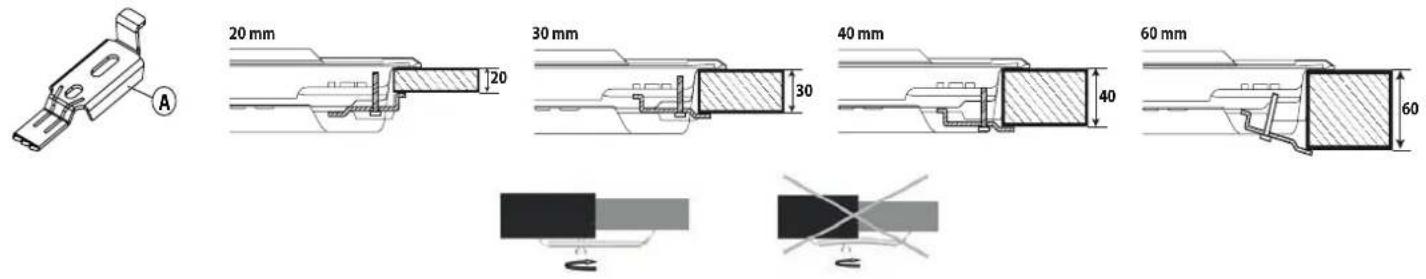

Pour fixer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orifices prévus à cet effet (indiqués par la flèche) et fixez-les à l'aide des vis en fonction de l'épaisseur de la table de cuisson (voir figures suivantes).

RACCORDEMENT AU GAZ

• Raccordez le coude (A)* ou (B)* fourni au tuyau principal d'alimentation de la table de cuisson et installez la rondelle (C) fournie, conformément à la norme EN 549. * Utilisez le coude (A) pour la France et le coude (B) pour tous les autres pays.
• Une fois le tuyau de gaz raccordé, vérifiez l'absence de fuites à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale Ⓞ à la position minimale pour vérifier la stabilité de la flamme.

BRANCHEMENT ÉLECTRIQUE

Afin de profiter d'une assistance plus complète, veuillez enregistrer votre produit sur www.register10.eu.

Lisez attentivement les consignes de sécurité avant d'utiliser l'appareil.

VEUILLEZ SCANNER LE QR CODE SUR VOTRE APPAREIL POUR OBTENIR PLUS D'INFORMATIONS

1. Grilles amovibles
2. Brûleur Semi-Rapide
3. Brûleur Semi-Rapide
4. Brûleur Mini Wok
5. Brûleur Auxiliaire
6. Bouton de commande du brûleur Semi-Rapide
7. Bouton de commande du brûleur semi-rapide
8. Bouton de commande du brûleur mini wok
9. Bouton de commande du brûleur auxiliaire

Symboles

Cercle ombré

- Robinet fermé

Grande flamme

- Ouverture/débit max., et allumage électrique

Petite flamme

• Ouverture min./débit réduit

USAGE QUOTIDIEN

MODE D'EMPLOI DE LA TABLE DE CUISSON

⚠️ Ne laissez pas la flamme du brûleur dépasser du bord de la casserole.

IMPORTANT : lorsque la table de cuisson est utilisée, elle peut être chaude dans son intégralité.

• Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position de flamme maximale.
• Appuyez sur le bouton du bandeau de commande et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.
• Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 à 10 secondes environ pour permettre le fonctionnement correct du dispositif.
• Ce dispositif de sécurité du brûleur permet de couper l'arrivée du gaz en cas d'extinction inopinée de la flamme (suite à un courant d'air, une absence momentanée de gaz, un débordement de liquides, etc.).
• Ne maintenez pas le bouton enfoncé plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.

REMARQUE : si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseillé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que le dispositif de sécurité n'a pas chauffé suffisamment. Dans un tel cas, veuillez répéter les opérations décrites ci-dessus.

En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

CONSEILS PRATIQUES POUR UTILISER LES BRÛLEURS

Cette table de cuisson est équipée de brûleurs de différents diamètres. Pour obtenir une meilleure performance des brûleurs, veuillez respecter les consignes suivantes :

• utilisez des ustensiles de cuisson d'un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau de droite) ;
• utilisez exclusivement des ustensiles de cuisson à fond plat ;
• cuisez les aliments dans une quantité d'eau adaptée aux besoins et laissez le couvercle sur la casserole ;
• vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson ; • pour les ustensiles de cuisson à fond convexe (WOK), utilisez la grille de support (non fournie), et placez-la uniquement sur le brûleur à plusieurs couronnes.
• évitez les heurts accidentels avec casseroles, grilles ou autres ustensiles de cuisine ;
• ne pas utiliser de casseroles ou de faitouts à cheval sur deux brûleurs ou plus.

IMPORTANT : une utilisation inappropriée des grilles peut endommager la table de cuisson ; ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

BRÛLEUR ∅ D'USTENSILE DE CUISSON

Mini Wok De 24 à 26 cm

Semi-rapide De 16 à 22 cm

Auxiliaire De 8 à 14 cm

N'utilisez pas :

• de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite ;
• de diffuseurs de chaleur comme des mailles métalliques ou tout autre type ;
• deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière).

ADAPTATION À DIFFÉRENTS TYPES DE GAZ

⚠️ Cette opération doit être réalisée par un technicien qualifié.

Si votre appareil est conçu pour fonctionner avec un type de gaz différent de celui indiqué sur l'étiquette signalétique et sur l'étiquette d'information appliquée sur le dessus de la table de cuisson, remplacez les injecteurs. Retirez l'étiquette d'information et conservez-la avec le mode d'emploi.

Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans le mode d'emploi :

• l'injecteur de gaz doit être remplacé par le Service Après-vente ou par un technicien qualifié ;
• si l'injecteur n'est pas livré avec l'appareil, commandez-le auprès du Service Après-vente ;
• réglez les robinets sur le minimum.

REMARQUE : si vous utilisez du gaz de pétrole liquéfié (G30/G31), la vis de réglage du débit minimal de gaz doit être serrée à fond.

IMPORTANT : si les boutons de commande des brûleurs tournent difficilement, contactez le Service Après-vente pour le remplacement du robinet du brûleur si celui-ci est défectueux.

IMPORTANT : si vous utilisez une bouteille de gaz, veillez à ce qu'elle soit correctement installée (orientation verticale).

REMPLACEMENT DES INJECTEURS (voir le tableau des injecteurs dans les Consignes de sécurité)

⚠️ Cette opération doit être réalisée par un technicien qualifié.

• Retirez les grilles (A). - Retirez les brûleurs (B). - Utilisez une clef à douille de taille appropriée et dévissez l'injecteur (C) à remplacer. - Remplacez-le par l'injecteur compatible avec le nouveau type de gaz. - Remontez l'injecteur en (D). - Si vous possédez un brûleur à multiples couronnes, utilisez la clef latérale pour remplacer l'injecteur (E).

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

NETTOYAGE ET ENTRETIEN

Débranchez l'appareil avant de procéder à son entretien.

NETTOYAGE DE LA SURFACE DE LA TABLE DE CUISSON

• Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Éliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Éliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

REMARQUE : nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

• N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
• N'utilisez pas d'appareils de nettoyage à la vapeur. • N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

GUIDE DE DÉPANNAGE

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service Après-vente, consultez le chapitre Diagnostic des pannes afin d'identifier le problème.

1. Le brûleur ne s'allume pas ou la flamme est irrégulière

Vérifiez que :

• l'alimentation du gaz ou l'alimentation électrique n'est pas coupée et, en particulier, que le robinet d'arrivée du gaz est ouvert ;
• la bouteille de gaz (gaz liquide) n'est pas vide ;
• les ouvertures des brûleurs ne sont pas obstruées ;
• l'extrémité de la bougie n'est pas encrassée ;
• tous les éléments des brûleurs sont positionnés correctement ;
• il n'y a pas de courant d'air à proximité de la table de cuisson.

2. Le brûleur ne reste pas allumé

Vérifiez que :

• lors de l'allumage du brûleur, le bouton est maintenu enfoncé pendant un laps de temps suffisant pour permettre au dispositif de protection de s'enclencher ;
• les ouvertures du brûleur ne sont pas obstruées à proximité du thermocouple ;
• l'extrémité du dispositif de sécurité n'est pas encrassée ;
• le réglage du débit minimal de gaz est correct (voir paragraphe correspondant).

RÉGLAGE DES ROBINETS SUR LE MINIMUM

⚠️ Cette opération doit être réalisée par un technicien qualifié.

Le réglage doit être effectué avec le robinet sur le minimum ● (petite flamme).

L'air primaire des brûleurs ne doit pas être réglé.

Pour vous assurer que le réglage minimal est correctement effectué, retirez le bouton (F) et procédez comme suit :

• serrez la vis pour réduire la hauteur de la flamme (-) ;
• desserrez la vis pour augmenter la hauteur de la flamme (+).

Allumez maintenant les brûleurs et tournez les boutons de la position maximale ◎ vers la position minimale ● pour vérifier la stabilité de la flamme.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériau équivalent.

NETTOYAGE DES ÉLÉMENTS DE LA TABLE DE CUISSON

• Nettoyez les parties en verre et émaillées uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude, en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée. Rincez et séchez.
• Les grilles en fonte peuvent être nettoyées au lave-vaisselle. Enlevez tous les résidus d'aliments brûlés avant de placer les grilles dans le panier inférieur du lave-vaisselle.
• Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyez-les à l'aide d'un chiffon humide, si nécessaire. Éliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

REMARQUE : pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

3. Les ustensiles de cuisson ne sont pas stables

Vérifiez que :

• le fond des ustensiles de cuisson est parfaitement plat ;
• l'ustensile de cuisson est correctement centré sur le brûleur ;
• les grilles n'ont pas été inversées ou mises en place de façon incorrecte.

Si le problème persiste après ces vérifications, contactez votre Service Après-vente le plus proche.

AVANT D'APPELER LE SERVICE APRÈS-VENTE :

1. Vérifiez en premier lieu si vous pouvez remédier au problème à l'aide des suggestions de la section GUIDE DE DÉPANNAGE.
2. Éteignez puis rallumez l'appareil pour voir si le problème persiste.

SI LE PROBLÈME PERSISTE TOUJOURS APRÈS LES VÉRIFICATIONS PRÉCÉDENTES, CONTACTER LE SERVICE APRÈS-VENTE LE PLUS PRÈS.

Lorsque vous contactez notre Service Après-vente, toujours préciser :

• une brève description du problème ;
• le type et le modèle exact de l'appareil;

- le numéro de série (le numéro après le mot «SN» sur la plaque signalétique située sous l'appareil). Le numéro de série est également disponible dans la documentation;

• votre adresse complète ; • votre numéro de téléphone.

Si des réparations sont nécessaires, contactez un service après-vente agréé (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d'origine et que la réparation de votre appareil sera effectuée correctement).

Vous trouverez les politiques, la documentation standard et des informations supplémentaires sur le produit :

• En utilisant le QR Code dans votre appareil; • En visitant notre site Internet docs.indesit.eu;
• Vous pouvez également contacter notre service après-vente (voir numéro de téléphone dans le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.
