Type de produit	Boîtier PC tour moyenne compacte ATX
Marque	CORSAIR
Modèle	Crystal 460X RGB
Dimensions (L x l x H)	440 x 220 x 464 mm
Matériau	Panneaux avant et latéral en verre trempé, acier
Couleur	Noir
Format carte mère compatible	ATX, Micro-ATX, Mini-ITX
Longueur max carte graphique	370 mm
Hauteur max refroidisseur CPU	170 mm
Longueur max bloc d'alimentation	200 mm
Nombre de ventilateurs inclus	5 (3x SP120 RGB, 1x AF140L, 1x AF120L)
Emplacements ventilateurs	Avant : 3x120/2x140 mm, Haut : 2x120/140 mm, Arrière : 1x120 mm
Compatibilité radiateur	Avant : 280/360 mm, Haut : 240 mm, Arrière : 120 mm
Baies de stockage	2x 3.5" internes, 2x 2.5" internes
Connecteurs panneau avant	2x USB 3.0, prise casque, prise micro
Logements d'extension	7
Fonctions spéciales	Panneaux en verre trempé, capot PSU modulaire, filtres anti-poussière, contrôleur RVB inclus
Entretien	Nettoyage régulier des filtres anti-poussière avec un chiffon doux
Sécurité	Manipuler les panneaux en verre avec précaution, porter des gants si nécessaire
Réparabilité	Pièces détachées disponibles sur corsair.com

FOIRE AUX QUESTIONS - Crystal 460X RGB CORSAIR

Comment installer le contrôleur RVB fourni ?

Consultez le guide de démarrage rapide du RGB Fan Controller inclus dans le boîtier. Branchez les ventilateurs SP120 RGB sur les ports du contrôleur, puis reliez celui-ci à un connecteur SATA d'alimentation et au connecteur USB 2.0 de la carte mère.

Quelle est l'orientation recommandée pour le bloc d'alimentation ?

Installez le bloc d'alimentation dans la chambre inférieure avec le ventilateur orienté vers le bas pour aspirer l'air frais via le filtre inférieur. Fixez-le avec les quatre vis fournies.

Comment nettoyer les panneaux en verre trempé ?

Utilisez un chiffon microfibre doux légèrement humide avec un nettoyant pour vitres sans ammoniaque. Évitez les produits abrasifs. Essuyez délicatement sans pression excessive.

Peut-on installer un radiateur de 360 mm en haut ?

Non, le haut accepte uniquement un radiateur de 240 mm. Pour un radiateur de 360 mm, utilisez l'avant du boîtier.

Combien de SSD puis-je installer ?

Le boîtier propose deux emplacements dédiés pour SSD 2.5 pouces sur le plateau de la carte mère. Vous pouvez également en monter d'autres en utilisant les fixations situées derrière le panneau latéral droit.

Comment retirer le panneau avant en verre ?

Dévissez les vis de fixation situées sur les côtés du panneau avant, puis tirez doucement mais fermement pour le décrocher du boîtier.

Que faire si un ventilateur émet un bruit anormal ?

Vérifiez qu'aucun câble ne touche les pales. Si le bruit persiste, contactez le support CORSAIR sur corsair.force.com pour demander un remplacement sous garantie.

La carte mère ne se visse pas sur les entretoises, que faire ?

Assurez-vous que les entretoises sont bien installées aux bons emplacements (format ATX, Micro-ATX ou Mini-ITX). Si des trous ne correspondent pas, vérifiez la compatibilité du boîtier avec votre carte mère.

Puis-je remplacer les ventilateurs fournis par d'autres modèles ?

Oui, les ventilateurs sont standard (120 mm ou 140 mm) et se fixent par vis. Vous pouvez les remplacer par n'importe quel ventilateur compatible, mais le contrôleur RVB ne gère que les ventilateurs RGB CORSAIR.

Quelle est la garantie du boîtier et comment contacter le support ?

Le boîtier est couvert par une garantie de 2 ans. Pour toute question ou pièce défectueuse, rendez-vous sur corsair.force.com et ouvrez une demande RMA.

MODE D'EMPLOI Crystal 460X RGB CORSAIR

Table des matieres Spécifications du boitier

Felcltations: 15
Spécifications du boîtier: 16
Contenu du kit d'accessoires: 17
Caracteristiques du boitier 18
Retralt des panneaux lateraux: 19
Installation de la carte mère: 19
Installation des disques durs: 20
Installation des SSD: 20
Installation du bloc d'allimentation: 21
Installation des cartes PCI-E/PCI: 21
Retrait de la faconde: 22
Installation des connecteurs E/S avant: 22
Utilisant le Contrôleur de ventilateur RVB (460X - RVB): 23
Folre aux questions: 24

Felicitations!

Merci d'avoir acheté le boitler d'ordinateur PC ATX tour moyenne compacte en verre trempe Crystal Series 460X.

Avec ses panneaux avant et l'atéral en verre trempe, le Corsair Crystal Series 460X est un splendrice boitier ATX compact possédant une capacité de refroidissement supérieur. Les cables et les disques durs sont ranges sous un couvercle de bloc d'alimentation et de disques dur amovible deux pieces. Le design Direct Airflow Path (circulation d'air directe) permet aux ventilateurs d'achemer l'air directement et sans effort vers les composants les plus chauds et ainsi de refroidir votre système le plus silencieusement possible, sans devoir forquer pour tirer l'air à travers les cages de disques durs non utilisées.

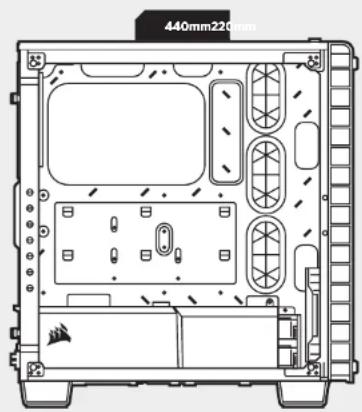

Longueur: 440mm
Largeur: 220mm
Hauteur: 464mm

Longueur maxima de la carte graphique: 370mm
Hauteur maximale du refroidisseur du processeur: 170mm
Longueur maximale du bloc d'allentation: 200mm

Emplacement des ventilateurs:

Avant: 2x140/3x120mm
Haut: 2 x 140/120mm Arriere: 120mm

Compatibilite du radiateur:

Avant: 280mm/360mm
Haut: 240mm
Ariere: 120mm

CRYSTAL SERIES 460X

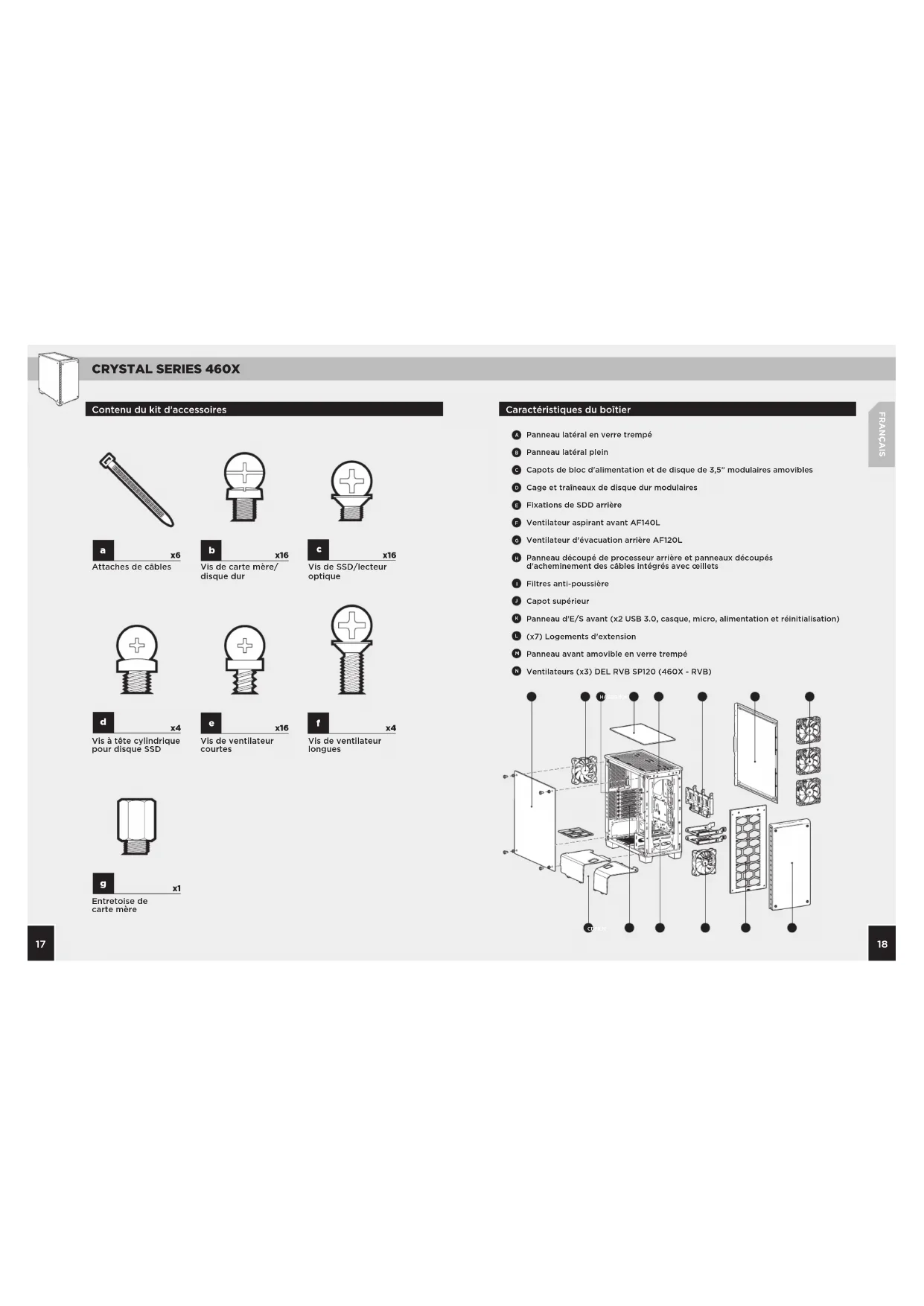

Contenu du kit d'accessoires

Entretolse de carte mere

\section*{Caracteristiques du boitier}

Panneau latal en verre trempe
Panneau lateral plein
Capots de bloc d'alimentation et de disque de 3,5" modulaires amovibles
Cage et trainaux de disque dur modulaires
Fixations de SDD arrête
F Ventilateur aspirant avant AF140L
6 Ventilateur d'évacuation arrriere AF120L
1 Panneau découvert de processeur arriré et pannaux découvert d'achimement des cables intégrés avec oeillets
Filtres anti-poussiere
Capot supérieur
Panneau d'E/S avant (x2 USB 3.0, casque, micro, alimentation et réinitialisation)
(x7) Logements d'extension
Panneau avant amovible en verre trempe
Ventilateurs (x3) DEL RVB SP120 (460X - RVB)

CRYSTAL SERIES 460X

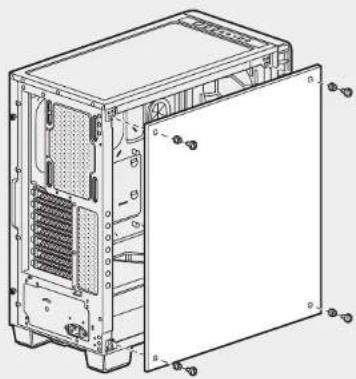

1. Enlever les panneaux lateraux

Einceveux les vis de serrage et tirez le panneau lateral.

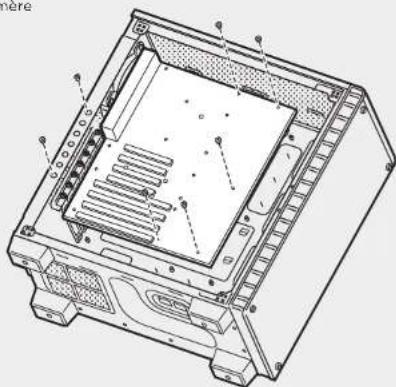

2. Installation de la carte mère

Enclenchez la plaque de protection E/S de la carte mère dans la détoupe d'accueil.

Alignnez la carte mère sur les entreprises du bolliert.

Fixez a laide des vis inclusés.

3. Installation des disques durs

Etape 1 - Positionné le disque sur le plateau pour disque de 3,5".

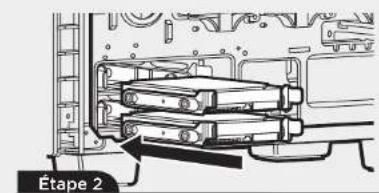

Etape 2 - Faites glisser le disque et le rail dans la cage de disque dur depuis l'arrête de la carte mère, comme indiqué.

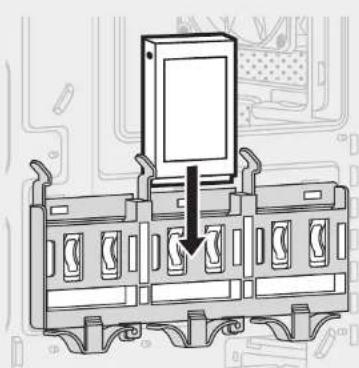

4. Installation des SSD

Faibles glisser le disque de 2,5 dans le plateau jusqu'à ce qu'il s'enclenche en position.

CRYSTAL SERIES 460X

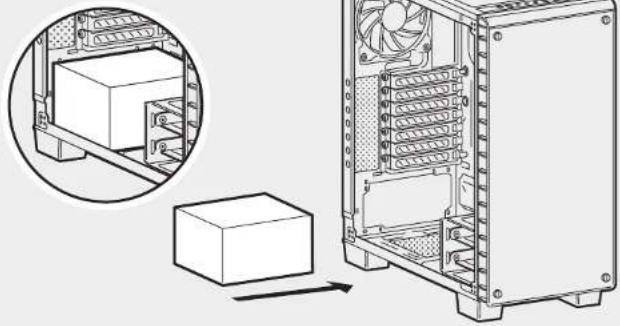

5. Installation du bloc d'alimentation

Installez le bloc d'alimentation dans la chambre inférieure du bottier et fixez a partir de l'arrive à l'aide de quatre vis.

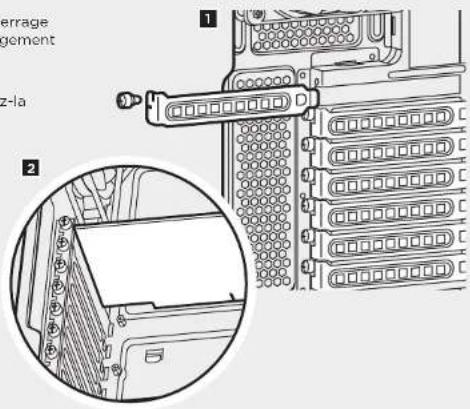

6. Installation des cartes PCI-E/PCI

1. Retirez les vis de serrage et les capots de logement correspondants.
2. Installez la carte d'extension et fixez-la a laide de vis.

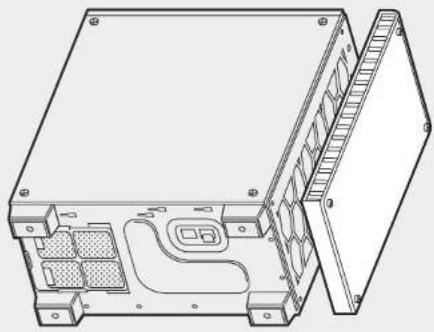

7. Enlever le panneau avant

Devissez le parneau avant,
puls retirez-le doucement mais
fermement du bottier.

8. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

CRYSTAL SERIES 460X

9. Utilisant le Contrôleur de ventilateur RVB (460X - RVB)

Consultez le guide de demarrage rapide du RGB Fan Controller (Contrôleur de ventilateur RVB) pour des instructions détaillées.

Foire aux questions

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les connecteurs à DEL.
2. À qui doit je m'adresser si mon boitier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus? Veuillez vous rendre sur le site corsair force.com et demandez une RMA (Autorisation de retard de marchandise) pour que nous puissions remplaçcer la ou les pieces endommagées.
3. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant 3x120mm, 2x40mm
Haut 2x40mm/120mm
Antérie 120mm
Bas x
Côte x
Milleux

Pour en savoir plus sur ce boitier, veuillez vous rendre sur le site corsair.com, à la page des produits
