使用説明書 Crystal 460X RGB CORSAIR
前部 ............................................................................xxmm 上部 ...................................................................................xmm 背部 .................................................................................................... mm ラジエーターの互換性: 前部 .................................................................................. mmmm 上部 .................................................................................................... mm 背部 .................................................................................................... mm 強化ガラスのフロントとサイドパネルを持つ Corsair Crystal Series 460X は、優れた冷 却機能を備えたコンパクトで美しい ATX ケースです。ワイヤーとドライブは、取り外し 可能ツーピース電源ユニットおよび HDD カバーの下に収納されます。Direct Airflow パ ス設計により、ファンは使用していないドライブケージに風を送り込む必要がなく、最も 熱くなるコンポーネントに風を送って静音と冷却を実現します。 Crystal Series 460X - 強化ガラス、コンパクト ATX ミッドタワー PC ケースをご購入いただき、ありがとうございます。 464mm 440mm220mmCRYSTAL SERIES 460X

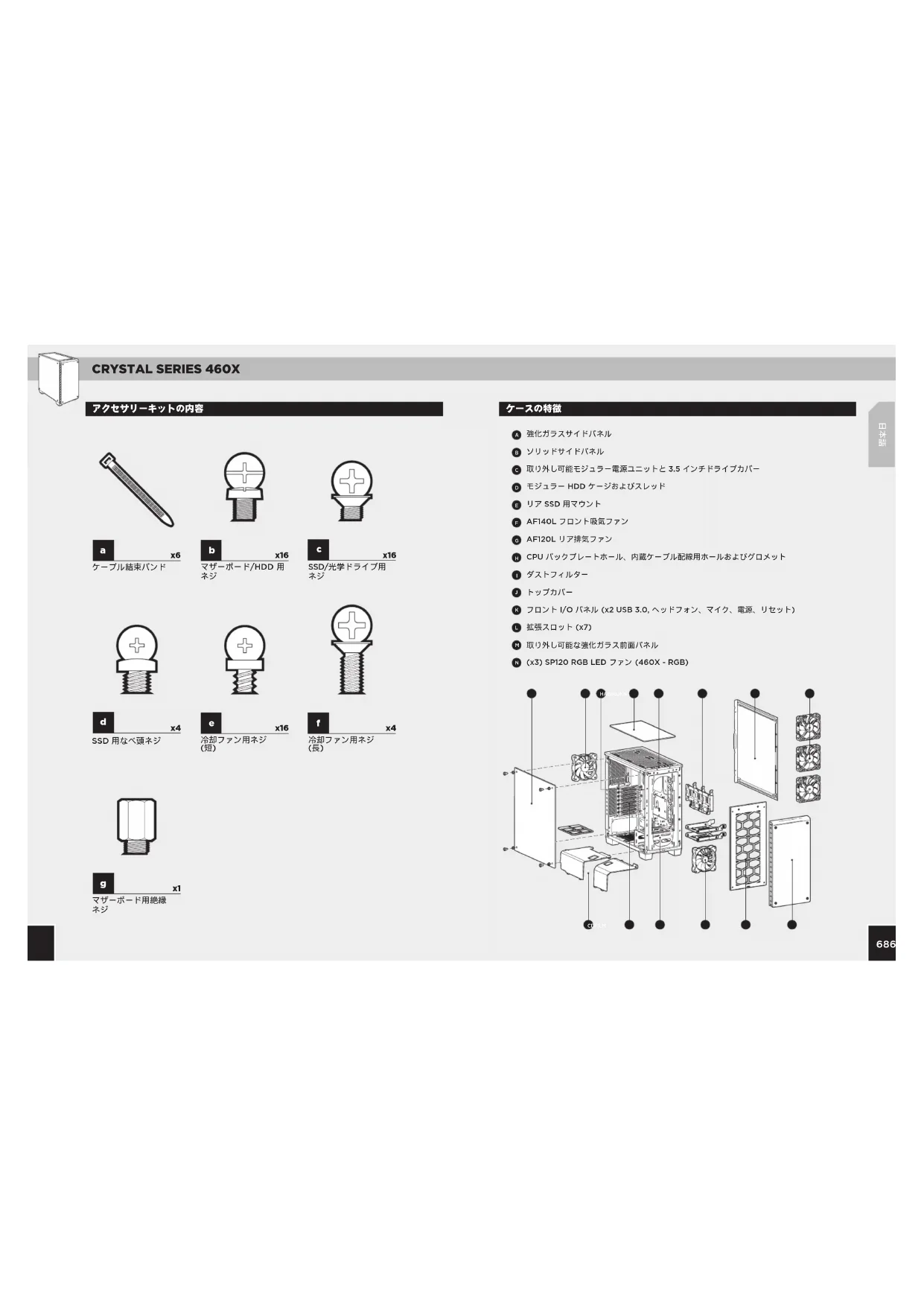

アクセサリーキットの内容 強化ガラスサイドパネル
取り外し可能モジュラー電源ユニットと 3.5 インチドライブカバー モジュラー HDD ケージおよびスレッド リア SSD 用マウント AF140L フロント吸気ファン AF120L リア排気ファン CPU バックプレートホール、内蔵ケーブル配線用ホールおよびグロメット
フロント I/O パネル (x2 USB 3.0, ヘッドフォン、マイク、電源、リセット) 拡張スロット (x7) 取り外し可能な強化ガラス前面パネル (x3) SP120 RGB LED ファン (460X - RGB)

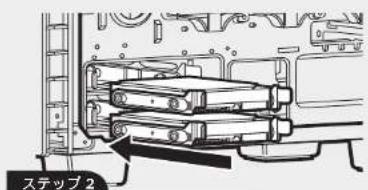

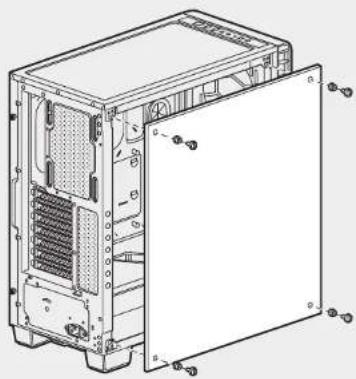

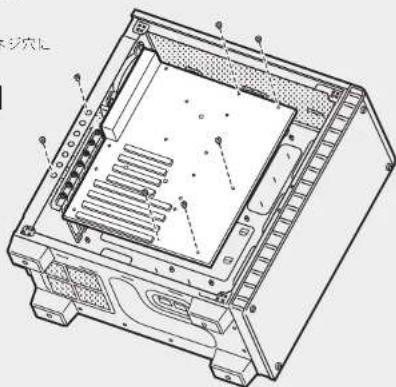

4. SSD の取り付け3. HDD の取り付け2. マザーボードの取り付け1. サイドパネルの取り外し蝶ねじを取り外して、サイドパネルを外します。マザーボードの I/O シールドをホールにはめ込みます。マザーボードをケースの絶縁ネジ穴に合わせます。付属のネジで固定します。 ステップ 1 – 3.5 インチドライブトレイにドライブを挿入します。ステップ 2 – 図に示すように、マザーボードの後ろから HDD ケージにドライブとレールアセンブリを挿入します。
ステップ 2ステップ 1トレイに 2.5 インチドライブを挿入し、所定の位置にカチッと収まるようにします。 400C_400Q Step 4CRYSTAL SERIES 460X
8. フロント I/O コネクターの取り付け
6. PCI-E/PCI カードの取り付け
1. 蝶ネジと対応するスロットカバーを取り外します。 2. 拡張カードを取り付けて、 蝶ネジで固定します。前面パネルのねじを抜いて外し、しっかりと持ちながらゆっくりとシャーシから引き離します。電源ユニットをケースの下段チャンバーに挿入し、後ろから 4 本のネジで固定します。
USB 3.0HD AUDIO RESET SWPOWER LED +POWER LED –POWER SWHDD LEDフロントパネルのヘッダーの場所とピン配列は、マザーボードのマニュアルを確認してください。CRYSTAL SERIES 460X
9. RGB ファンコントローラ (460X - RGB) の使用
1. I/O パネルの電源とリセットヘッダーで極性は重要ですか？
いいえ。LED のヘッダーでのみ重要です。
2. 破損したケースを受け取ったか、またはファンが動作しない場合、
誰に連絡すべきですか？ 弊社の Web サイト (corsair.force.com) にアクセスし、 破損した部品の交換について RMA を依頼してください。
ケースの詳細情報は、弊社の製品ページ (corsair.com) にアクセスしてください。
詳しい説明については、付属の RGB ファンコントロ
