РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Crystal 460X RGB CORSAIR

Максимальная длина графического процессора: .........................mm Максимальная высота охладителя центрального процессора : ............mm Максимальная длина блока питания: ...............................................mm Расположение вентиляторов: Спереди ..................................................................... xxmm Сверху ...............................................................................xmm Сзади ..................................................................................................mm Совместимость радиаторов: Спереди ........................................................................... mmmm Сверху ................................................................................................mm Сзади ..................................................................................................mm Великолепный компактный корпус ATX Corsair Crystal Series 460X, оснащенный боковой и передней панелями из закаленного стекла, отличается превосходными характеристиками с точки зрения охлаждения. Провода и диски спрятаны под съемной двухкомпонентной крышкой блока питания и жесткого диска. Благодаря технологии Direct Airow Path вентиляторы не охлаждают неиспользуемые держатели для дисков, а аккуратно направляют поток воздуха на компоненты, которые больше всего подвергаются нагреванию, снижая их температуру и обеспечивая бесшумную работу. 464mm 440mm220mmCRYSTAL SERIES 460X

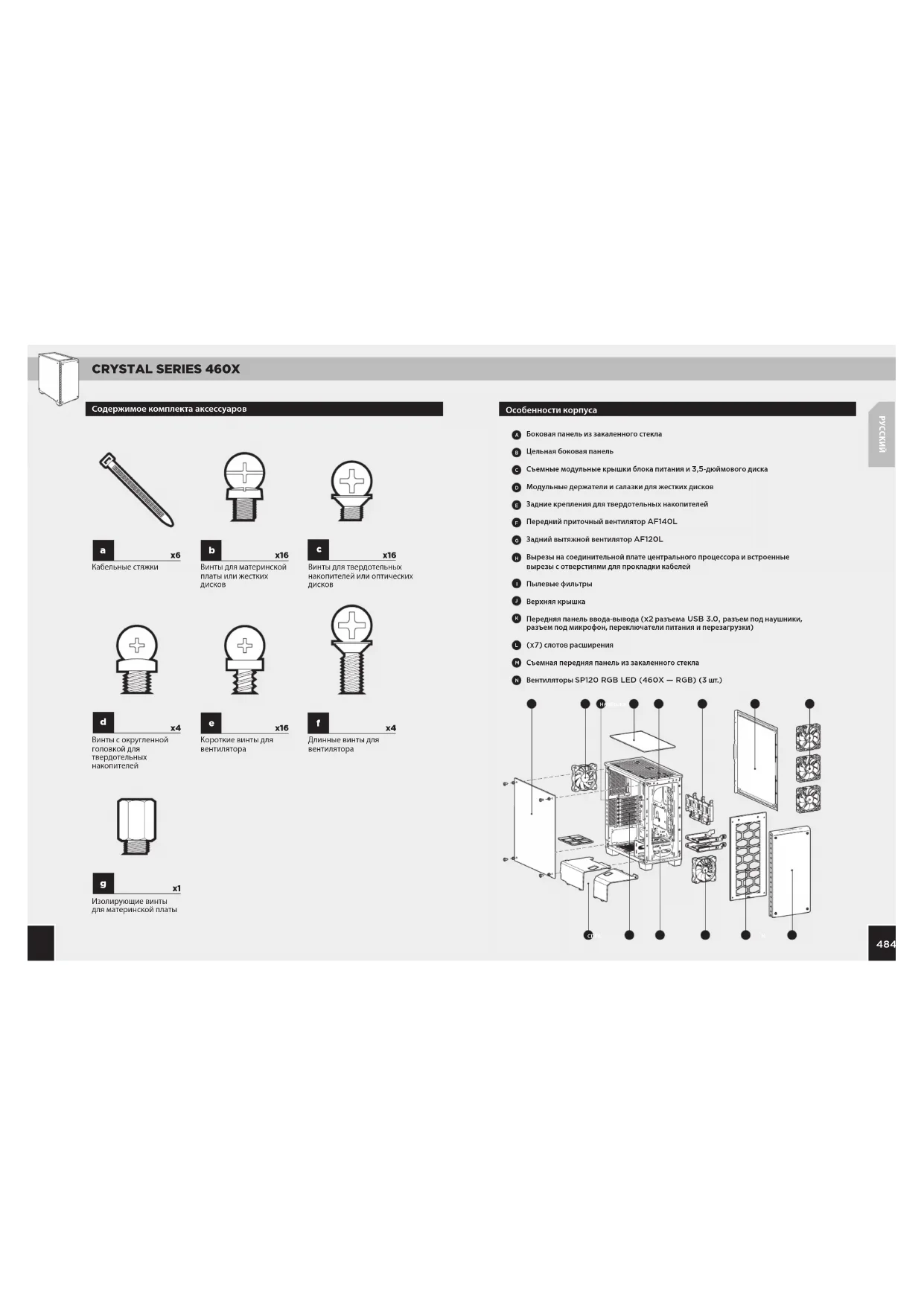

Особенности корпуса Содержимое комплекта аксессуаров Боковая панель из закаленного стекла Цельная боковая панель Съемные модульные крышки блока питания и 3,5-дюймового диска Модульные держатели и салазки для жестких дисков Задние крепления для твердотельных накопителей Передний приточный вентилятор AF140L Задний вытяжной вентилятор AF120L Вырезы на соединительной плате центрального процессора и встроенные вырезы с отверстиями для прокладки кабелей Пылевые фильтры Верхняя крышка Передняя панель ввода-вывода (x2 разъема USB 3.0, разъем под наушники, разъем под микрофон, переключатели питания и перезагрузки) (x7) слотов расширения Съемная передняя панель из закаленного стекла Вентиляторы SP120 RGB LED (460X — RGB) (3 шт.)

Изолирующие винты для материнской платы

x16 Короткие винты для вентилятора

Винты с округленной головкой для твердотельных накопителей

Длинные винты для вентилятора

Винты для материнской платы или жестких

x16 Винты для твердотельных накопителей или оптических

HA BEG J K NC D F IL MCRYSTAL SERIES 460X

РУССКИЙ4. Установка твердотельных накопителей3. Установка жестких дисков2. Установка материнской платы1. Снятие боковых панелейОслабьте и снимите винты с рифленой головкой, после чего сдвиньте боковую панель.Вставьте заглушку портов ввода-вывода материнской платы в вырез.В корпусе выровняйте материнскую плату с изолирующими винтами.Закрепите плату входящими в комплект винтами. Шаг 1 – Поместите диск в отсек для 3,5-дюймовых дисков.Шаг 2 – Задвиньте диск и блок направляющих в держатель для жесткого диска за материнской платой, как показано на рисунке.

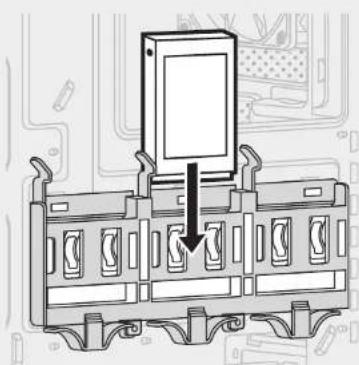

Шаг 2Шаг 1Задвигайте 2,5-дюймовый диск в отсек до фиксации на месте. 400C_400Q Step 4CRYSTAL SERIES 460X

8. Установка передних разъемов ввода-вывода

7. Снятие передней панели

6. Установка карт PCI-E/PCI

5. Установка блока питания

1. Отверните барашковые винты и снимите соответствующие крышки разъемов. 2. Установите плату расширения и закрепите ее винтами.Ослабьте и снимите винты передней панели, после чего осторожно, но с усилием сдвиньте ее с корпуса.Установите блок питания в нижней камере корпуса и закрепите снизу четырьмя винтами.

USB 3.0HD AUDIO RESET SWPOWER LED +POWER LED –POWER SWHDD LEDРасположение разъемов и контактов для передней панели см. в руководстве по материнской плате.CRYSTAL SERIES 460X

Часто задаваемые вопросы

9. Использование контроллера вентилятора

1. Имеет ли значение полярность при использовании

разъема питания и перезагрузки на панели ввода-вывода? Нет, она важна только для светодиодных разъемов.

2. К кому следует обратиться, если корпус получен поврежденным

или один из вентиляторов больше не работает? Перейдите на веб-сайт corsair.force.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные детали.

3. Где можно установить вентилятор?

Дополнительную информацию об этом корпусе см. на странице продукта на веб-сайте corsair.com Расположение мест для монтажа вентиляторов Спереди3x120mm, 2x140mmСверху2x140mm/120mmСзади120mmСнизу

Подробные инструкции см. в кратком руководстве пользователя контроллера вентилятора RGB.CRYSTAL SERIES 460X
