Type de produit	Four à micro-ondes avec grill
Capacité	22 L
Puissance micro-ondes	800 W
Puissance grill	1100 W
Puissance assignée	1280 W
Fréquence	2450 MHz
Poids net	13.5 kg
Alimentation électrique	230 V ~50 Hz
Prise de terre	Oui
Système de verrouillage de sécurité	Oui (interrupteurs primaire, secondaire et de surveillance)
Plateau tournant	En verre, diamètre adapté
Accessoire grillade	Inclus
Matériau intérieur	Métal peint
Couvercle de protection du magnétron	Mica marron clair (ne pas retirer)
Nettoyage intérieur	Chiffon doux humide, eau savonneuse
Nettoyage extérieur	Chiffon humide, eau savonneuse
Panneau de commande	Nettoyage avec chiffon doux et humide, sans détergents abrasifs
Utilisation	Domestique uniquement
Réparations	Par un technicien qualifié SAV
Remplacement du câble d'alimentation	Uniquement par le SAV ou un professionnel qualifié
Interférences radio	Possibles, mesures correctives décrites dans la notice

FOIRE AUX QUESTIONS - HSA2280MGB HAIER

Puis-je utiliser des ustensiles métalliques dans le four à micro-ondes ?

Non, tout ustensile métallique est à proscrire car il peut provoquer des étincelles et endommager l'appareil. Utilisez des récipients en verre, céramique ou plastique adaptés.

Comment nettoyer l'intérieur du four ?

Nettoyez régulièrement l'intérieur avec un chiffon doux et de l'eau chaude savonneuse. N'utilisez pas de détergents abrasifs. Pour les odeurs, faites chauffer un bol d'eau avec du citron pendant 5 minutes.

Que faire si de la fumée apparaît pendant l'utilisation ?

Arrêtez ou débranchez immédiatement le four et gardez la porte fermée pour étouffer les flammes. N'utilisez pas d'eau.

Puis-je cuire des œufs durs ou des aliments en coquille ?

Non, les œufs dans leur coquille et les œufs durs entiers ne doivent pas être cuits au micro-ondes car ils risquent d'exploser, même après la cuisson.

Comment éviter les interférences radio avec d'autres appareils ?

Nettoyez la porte et les surfaces d'étanchéité, réorientez l'antenne de votre radio/TV, éloignez le four du récepteur, ou branchez-le sur un circuit différent.

Le four peut-il être utilisé par des enfants ?

Les enfants ne peuvent utiliser le four sans surveillance que si des instructions appropriées leur ont été données pour une utilisation sûre. Surveillez-les pour qu'ils ne jouent pas avec l'appareil.

Quelles sont les précautions d'installation ?

Placez le four sur une surface plane, en laissant 20-30 cm au-dessus et 10 cm sur les côtés et à l'arrière pour la ventilation. Ne l'installez pas près d'une source de chaleur, à l'extérieur ou dans un local très humide. Vérifiez que la tension correspond à 230 V ~50 Hz.

Que faire si le four ne fonctionne pas ?

Vérifiez que la prise est bien branchée et alimentée, que la porte est correctement fermée, que rien ne bloque le plateau tournant, et que le minuteur est réglé. Si rien ne résout le problème, contactez un technicien qualifié.

Puis-je faire fonctionner le four à vide ?

Non, ne faites jamais fonctionner le four à vide. Cela peut provoquer un incendie, une carbonisation ou des étincelles. Assurez-vous qu'il y a toujours un aliment ou un liquide.

Comment remplacer la lampe intérieure du four ?

Le remplacement de la lampe doit être effectué par un distributeur agréé ou un technicien qualifié. Ne tentez pas de le faire vous-même.

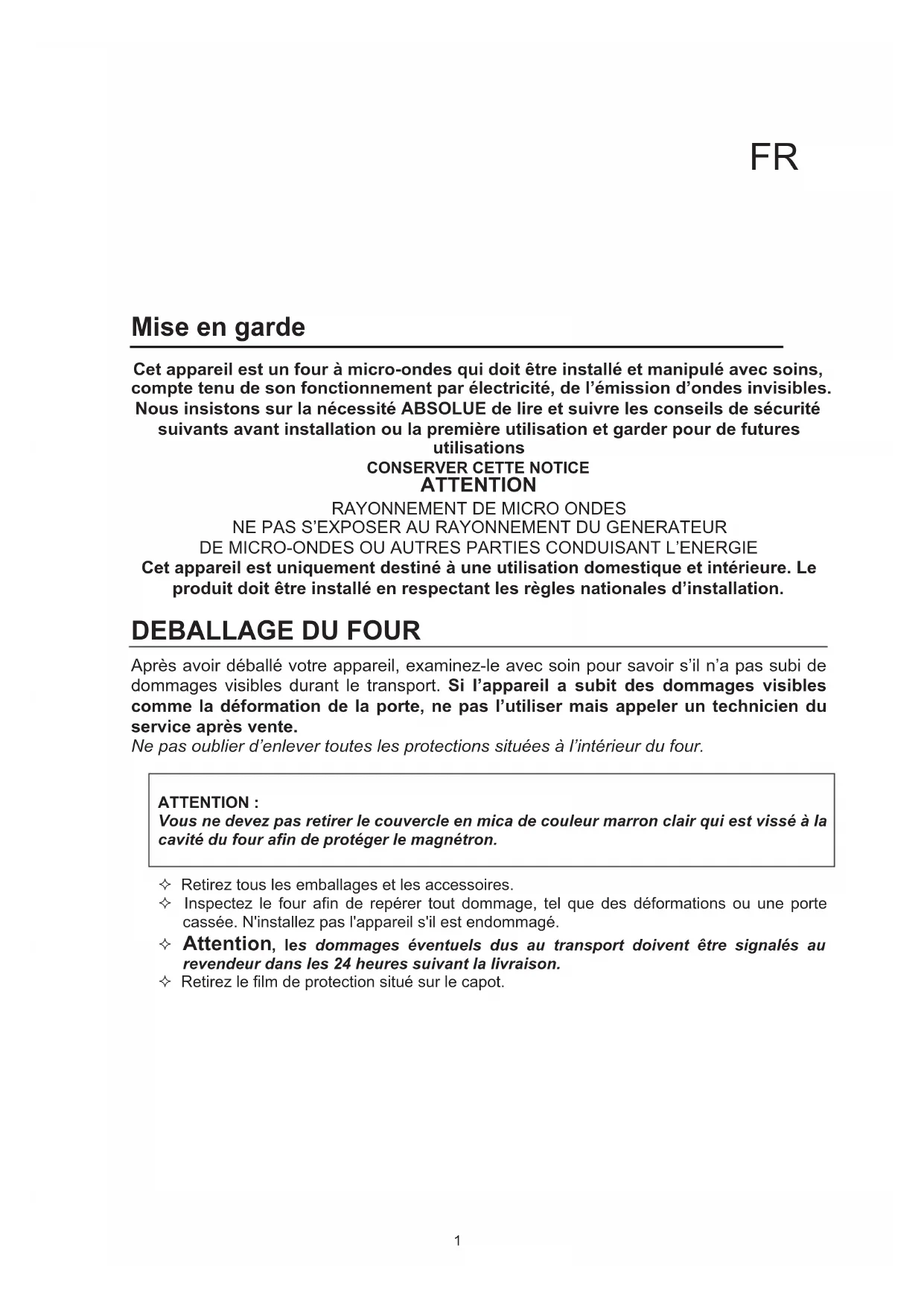

MODE D'EMPLOI HSA2280MGB HAIER

Four à micro-ondes avec grill

Cet apparéil est un four à micro-ondes qui doit être installé et manipulé avec soins, compte tenu de son fonctionnement par électricité, de l'émission d'ondes invisibles.

Nous insistons sur la nécessité ABSOLUE de litre et suivre les conseils de sécurité suivants avant installation ou la première utilisation et garder pour de futures utilisations

CONSERVER CETTE NOTICE ATTENTION

RAYONNEMENT DE MICRO ONDES

NE PAS S'EXPOSER AU RAYONNEMENT DU GENERATEUR

DE MICRO-ONDES OU AUTRES PARTIES CONDUISANT L'ENERGIE

Cet apparéil est uniquement destiné à une utilisation domestique et interieure. Le

produit doit être installé en respectant les règles nationales d'installation.

DEBALLAGE DU FOUR

Après avoir déballé votre apparéil, examinez-le avec soin pour savoir s'il n'a pas subi de dommages visibles durant le transport. Si l' apparéil a subit des dommages visibles comme la déformation de la porte, ne pas l'utiliser mais appeler un technicien du service après vente.

Ne pas oublier d'enlever toutes les protections situées à l'intérieur du four.

ATTENTION :

Vous ne devez pas-retirer le couvercle en mica de couleur marron clair qui est visse à la cavite du four afin de protégger le magnétron.

Retirez tous les emballages et les accessoires.
Inspectez le four afin de repérer tout dommage, tel que des déformations ou une porte cassée. N'installez pas l'appareil s'il est endommagé.
Attention, les dommages éventuels dus au transport doivent être signalés au revendeur dans les 24 heures suivant la livraison.
Retirez le film de protection situé sur le capot.

IMPORTANT

IL EST ABSOLUMENT INTERDIT DE REMPLACER VOUS MEME LE CABLE D'ALIMENTATION. SI CELUI-CI EST ENDOMMAGE, IL DOIT ETRE REMPLACE PAR LE SERVICE APRES-VENTE DE VOTRE MAGASIN REVENDEUR, LE FABRICANT, SON SERVICE APRES-VENTE OU UNE PERSONNE DE QUALIFICATION SIMILAIRE AFIN D'EVITER UN DANGER.

SI VOTRE APPAREIL TOMBE, FAITES-LE EXAMINER PAR UN PROFESSIONNEL AVANT DE LE REMETTURE SOUS TENSION. DES DOMMAGES INTERNE PEUVENT REPRESENTER UN RISQUE D'ACCIDENT.

POUR TOUT PROBLEME OU Toute REPARATION, MERCI DE BIEN VOULOIR CONTACTER LE SERVICE APRES-VENTE DE VOTRE MAGASIN REVENTEUR, LE FABRICANT, SON SERVICE APRES-VENTE OU UNE PERSONNE DE QUALIFICATION SIMILAIRE AFIN D'EVITER UN DANGER

PRECAUTIONS A PRENDRE POUR EVITER UNE EXPOSITION DANGEREUSE AUX MICRO-ONDES

• INSTRUCTIONS DE SECURITE IMPORTANTES A LIRE ATTENTIVEMENT ET A GARDER POUR DE FUTURES UTILISATIONS

1- Ne pas chercher à faire fonctionner le four lorsque sa porte est ouverte. Il est essentiel de ne pas annuler ou apporter des modifications aux dispositifs de verrouillage.
2- NeMETREaucunobjectentrela facade du four et la porteciverla formationde depot de salissure,d'aliments ou de produits de nettoyage sur les surfaces d'etanchete de la fermeture.
3- Ne pas faire fonctionner le four s'il est endommagé.

Lorsque le four est inutilisé veiller à ce que la porte soit toujours fermée pour éviter toute déformation des pieces suivantes :

• Porte
• Gonds et loquets de fermeture
• Joint et surfaces d'étanchéité

4- Ce four ne doit pas etre regle ou reparé par une autre personne qu'un personnel qualifié du service après-vente.
5- Mise en garde : si la porte ou le joint de porte est endommagé, le four ne doit pas être utilisé avant d'avoir été remis en état par une personne compétente. Toute intervention ou réparation sur le four doit être effectuee exclusivement par un technicien qualifié - service après-vente - de votre magasin revendeur.
6- Mise en garde : Il est dangereux pour toute personne de procesder à des opérations de maintenance ou de réparation qui nécessitent le retrait du couvercle de protection du générateur d'émission d'énergie micro-ondes.

Ce four à micro-ondes doit être branché sur une prise de terre. Cet apparéil est équipé d'une prise électrique à terre. Il doit être branché sur une prise murale correctement installée et équipée d'une prise terre.

IMPORTANT

Les fils dans ce cable électrique sont colorés selon le code suivant :

Vert-et-jaune :Terre

Bleu : Neutre

Brun :Sous tension

Puisque les couleurs des fils dans les cables electriques de cet apparéil ne peuvent pas correspondre aux marquages colorés identifier les bornes de votre prise de courant, procédez comme suit:

Le fil en couleur vert et jaune doit être raccordé à la borne de la prise de courant marquee par la dette E ou par le symbole de terre en couleur verte de vert-et-jaune.

Le fil en couleur bleu doit etre connecte a la borne marquee par la lettre N ou coloree en noir.

PRECAUTIONS DE SECURITE

• USTENSILES :
  Utiliser des recipients en verre ou ceramique.
  Pour des temps de cuisson courts, des recipients en plastique ou carton peuvent etre utilisés, ainsi que des plats surgelés sous films plastiques, sous reserve que ces films aient ete percees avec une fourchette au prealable pour permettre a la vapeur de s'echapper.
• Un plat brunisseur peut être également mis au micro-onde. Se référer aux instructions du fabriquant. Une mauvaise utilisation du plat brunisseur risque de casser le plateau tournant.

• Avant l'utilisation, vérifier que les ustensiles sont appropriés à l'usage dans un four à micro-ondes; Tout ustensile métallique est à proscire. En effet, les objets métalliques provoquent des étincelles ou flash qui peuvent conduire à de sérieux dommages sur votre apparéil. Egalement, ne pasmettre les alimentés dans des boites ou sous film aluminium.

• Ne pas utiliser de recipients en bois, ils pourraient se consumer.

• Ne pas utiliser de vaisselle en métal, fonte ou en faïence ayant des parties même minimes en métal (y compris argent ou or), votre apparéil tomberait en panne.
• Mise en garde :Il ne faut pas chauffer les liquides ou autres alimentents dans des recipients hermétiques car ils risqueraient d'explposer ;
• Lorsque des alimentés sont chauffés dans des recipients en matière plastique ou en papier, surveiller le four féquement afin d'éviter les risques d'inflammation.

• Ne pas ranger d'ustensiles de cuisine ou de papier dans ce four.

• CUISSON :

• Le plateau tournant et son support à roulettes doivent être dans le four pendant la cuisson. Placez le plat sur le plateau tournant et manipulez-le avec précaution pour éviter de le casser.
• Prendre soit de bien centerer le plat au milieu du plateau en verre pour éviter que le plat ne viennent cogner contre les parois ou la porte.
• Percer avec une fourchette la pelure des pommes de terre, pommes et tout autre fruit ou légume recouvert d'une pelure, avant de les cuire.
• Les øeufs dans leur coquille et les øeufs durs entiers ne doivent pas etre cuits dans un four a micro-ondes car ils risquent d'exploser, meme après la fin de cuisson.
• Ne pas faire de friture dans votre four.
• Ne pasCHAuffer dans le four, des liquides corrosifs ou produits chimiques.
• Ne pas laisser trop longtemps de petites portions de nourriture nécessitant peu de temps de cuisson, elles seront soit trop cuites, soit brûlées.
• Mise en garde : n'autoriser les enfants à utiliser le four sans surveillance que si des instructions appropriées leur ont été données, leur permettant - d'utiliser le four de façon sure et de comprendre les dangers d'une utilisation incorrecte.
• Ne pas utiliser ce four quand celui-ci est sale ou en présence d'eau condensée sur les parois. Essuyez et laisser secher avant utilisation.
• Ne pas faire fonctionner le four si le plateau tournant ne marche pas ou sans ce plateau en verre.

* RISQUES D'INCENDIE:

• Ne pas faire cuire un aliment dans une serviette, même si cela vous est recommendé dans une recette de cuisson.
• Ne pas utiliser de papier journal ou de serviettes en papier pour la cuisson.
• Ne pas faire sécher de vêtements dans un four à micro-ondes.
• Si de la fumée apparait, arrêté ou débrancher le four et garder la porte fermée pour étouffer les flammes eventuelles.
• N'utiliser pas le four à micro-ondes à vide. Tout fonctionnement du four sans aliment à l'intérieur ou avec des aliments à très faible taux d'humidité peut déclencher un feu, la carbonisation ou des étincelles à l'intérieur du four.
• Ne couvrez pas et n'obstruez pas les ouvertures d'aération de votre four.
• Ne mettez pas le four pres de l'eau, de I'evier de la cuisine, dans une cave humide ou à proximé d'une piscine.
• Ne plongez pas le cordon ou la fiche de cet apparéil dans l'eau.
• Eloignez le cordon de toute surface chaude

* ATTENTION AUX BRULURES :

• Le chauffage de boissons par micro-ondes peut provoquer un jaillissement brusque et différé de liquide en ébullition, aussi des précautions doivent elles être prises lorsqu'on manipule le écipient.
• Le contenu des biberons et des pots d'aliments pour bébés doit être remué ou agité et la température doit être vérifiée avant consommation, afin d'éviter les brûlures.
• La porte du four, la fenêtre et le plateau peuvent également être très chauds.
• Veuillez surveiller les aliments dans le four à micro-ondes, afin d'eviter que celui-ci ne prenne feu en raison d'une cuisson excessive d'un aliment.
• NETTOYAGE :

Le four doit être nettoyé régulièrement et tout dépôt de nourriture doit être enlevé. Si l'appareil n'est pas maintainu dans un bon état de propre, sa surface pourrait se dégrader et affecter de façon inexorable la durée de vie de l'appareil et conduire à une situation dangereuse.

Assurez-vous toujours que vous four est bien arrêté avant de le nettoyer en enlevant la prise de courant.
Garder la cavité interne du four toujours propre et sèche, en la nettoyant régulièrement avec un chiffon doux. Ne pas utiliser d' éléments abrasifs car vous risquez de rayer ou d'endommager la peinture.
- Les éclaboussures sur la face interieure de la porte, ainsi que sur les joints de porte et les parties adjacentes doivent être nettoyées quotidiennement avec de l'eau chaude savonneuse. Rincer et secher avec soin. Il est préférible d'entretenir les parties métalliques de la porte avec un chiffon humide. Ne pas utiliser de Brosse, d'éponge à recycler ou de chiffon abrasif.
- En cas de détérioration des joints de porte ou des parties adjacentes, le four ne devra pas fonctionner jusqu'à sa remise en état par un technicien qualifié du Service après-venture.
- Ne jamais verser d'eau dans le four ou tout autre liquide susceptible d'endommager en particulier le moteur d'entrainment du plateau en verre.
- L'extérieur du four est en métal peint. Nettoyez-le avec un chiffon humidifié d'eau chaude savonnese. Rincer et secher avec un chiffon doux. Ne pasmettre d'eau dans les bouches de ventilation situées sur l'appareil, sur les cotés ou à l'arrière.

• EN CAS DE PANNE :

En cas de probleme, s'assurer que:

1. La prise de courant est bien correctement enforcée et alimentee par le courant du secteur (fusible en etat), ce qui est verifiable par le branchement d'un autre appeareil en etat de marche.
2. La porte de votre four est correctement fermée.
3. Que rien ne bloque la rotation du plateau tournant.
4. Vérifiez que le panneau de commande est correctement programmé et que la minutes est réglée.

SI AUCUNE DES ACTIONS CI-DESSUS NE RESOUT LE PROBLEME, CONTACTEZ UN TECHNICIEN QUALIFIE. N'ESSAYEZ PAS DE REGLER OU DE REPARER VOUS-MEME LE FOUR.

• REPARATION :

• Si vous four ne fonctionne pas correctement, contacter un spécialiste pour toute intervention. En aucun cas, le dos ou toute autre piece du four à micro-ondes ne devra être démontee, sauf par un technician qualifié après-vente, pour effectuer l'entretien ou les réparations.

• Il est interdit de replacer le cable d'alimentation vous même, s'il est endommage, il doit être remplaced, impératifement, par un service qualifié compétent (service après-venture du fabricant ou du revendeur, ou électricien qualifié et/agree pour ce type de réparation).

Mise en garde : il est dangereux pour quiconque autre qu'une personne qualifiée d'effectuer une opération de maintenance ou une réparation qui nécessite le retrait d'un couvercle protégeant contre l'exposition à l'énergie des micro-ondes.

• Afin de prévenir tout danger, il est impératif, en cas de problème, de s'adresser au service après-vente du fabricant ou du revendeur, ou à un electricien qualifié et/agree pour ce type de réparation. Dans tous les cas de figures, l'appareil doit être returné à l'électricien concerné.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans reconnaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées, ou instruées sur l'utilisation de l' apparéil, par une personne responsable de leur sécurité.

Surveillance les enfants pour être sur qu'ils ne jouent pas avec l'appareil.

NE JAMAIS OUVRIR LE CAPOT

NE PAS FAIRE FONCTIONNER CET APPAREIL SANS RIEN A L'INTERIEUR DE LA CAVITE

CE FOUR A MICRO ONDES N'EST DESTINE QU'A L'USAGE DOMESTIQUE IL NE DEVRA PAS ETRE UTILISE DANS UN BUT PROFESSIONNEL, COMMERCIAL OU INDUSTRIEL.
NE LAISSE LES ENFANTS UTILISER LE FOUR SANS SURVEILLANCE QUE SI DES INSTRUCTIONS APPROPRIEES ONT ETE DONNEE S AFIN QUE L'ENFANT PUISSE UTILISER LE FOUR DE FACON SURE ET COMPRENNE LES DANGERS D'UN USAGE INCORRECT

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

Cet apparéil est un apparéil de Groupe 2 car il produit intentionnellement de l'énergie à fréquence radioélectrique pour le traitement de la matière et il est destiné à être utilisé dans un local domestique ou un établissement raccardé directement au réseau de distribution d'électricité à basse tension alimentant desBATiments à usage domestique.

INTERFERENCES RADIO

Le fonctionnement du four à micro-ondes peut provoquer des interférences avec votre radio, votre téléviseur ou tout autre équipement similaire.

Pour réduire ou supprimer les interférences eventuelles, prenez les mesures suivantes :

Nettoyez la porte et la surface d'étanchéité du four. Réorientez l'antenne réceptrice de la radio ou du téléviseur.

Déplacez le four à micro-ondes par rapport au récepteur. Eloignez le four à micro-ondes du récepteur.

Branchez le four à micro-ondes sur une autre prise pour que le four à micro-ondes et le récepteur utilisent des circuits différents.

Cet apparéil est un four à micro-ondes qui doit être installé et manipulé avec soins, compte tenu de son fonctionnement par électricité, de l'émission d'ondes invisibles.

Nous insistons sur la nécessité ABSOLUE de dire et suivre les conseils de sécurité suivants avant l'installation ou la première utilisation

CONSERVER CETTE NOTICE

ATTENTION
RAYONNEMENT DE MICRO-ONDES
NE PAS S'EXPOSER AU RAYONNEMENT DU GENERATEUR
DE MICRO-ONDES OU AUTRES PARTIES CONDUISANT L'ENERGIE

MIEUX CONNAITRE SON APPAREIL

	zH05~V032 noitatnemilA
Puisance assignée 1280W
Puisance restituée Micro-ondes	800W
Grill	1100W
	I22 éticapaC
Poids net	13.5 kg
Eq ecneu	2450 MH

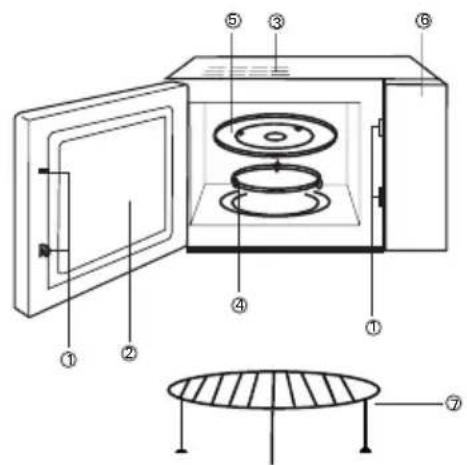

PIECES ET ACCESSOIRES DU FOUR

1): Système de verrouillage de sécurité
2):Vitre de la porte
3):Grille de ventilation ari chaude
4): Anneau du plateau tournant
5): Plateau en verre
6): Panneau de commande
7): Accessoire pour les grillades

MICRO-ONDES

1- Placer le four sur une surface plate. Laisser environ 20 à 30 cm au-dessus de l'appareil, et 10 cm sur les cotés et à l'arrière, pour permettre une bonne ventilation. Assurez-vous qu'il n'y a rien qui obtrue les bouches de ventilation sur les cotés, le dessus et à l'arrière de l'appareil. Eviter de placer le four pres de tout autre apparéil générant une source de chaleur. Ne pas installer ce four à l'air libre ni dans des locaux très humides ou excessivement chauds. Ne pas encastrer ce four.
Il est également recommandé de ne pas placer ce four pres d'un poste radio ou de télévision, le champ magnétique du four pouvant creer des interférences et parasites.
2- Enlever tout emballage à l'intérieur du four. Retirez le film de protection situé sur le capot.
3- Avant d'utiliser le four, nettoyer l'intérieur avec un chiffon humide.
4- Vérifiez que la tension de votre alimentation électrique correspond à celle indiquée sur cette four, avant de le brancher. (230 V ~50 Hz équipée d'une terre).
5- Ne rien poser sur le couvercle du four à micro-onde

ATTENTION :

Vous ne devez pas-retirer le couvercle en mica de couleur marron clair qui est visse à la cavite du four afin de protégger le magnétron.

AVERTISSEMENT : N'installez pas votre four sur une table de cuisson ou un apparéil produitant de la chaleur. Notre four risque d'être endommagé et la garantie ne s'applique pas dans ce cas.

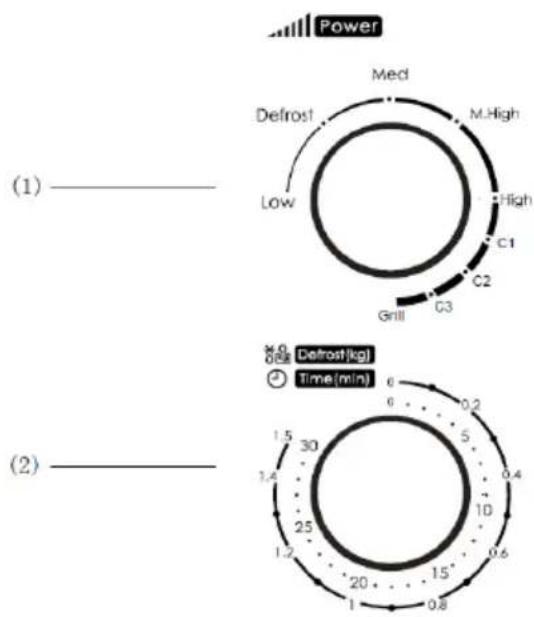

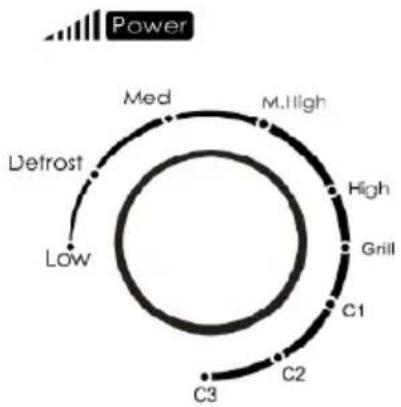

Panneau de commande

Pour définit un programme de cuisson : mettez les alimentés dans le verre orientable dans le four et fermez la porte.

Note: le four commencerà à cuire les alimentés une fois que la minuterie est activée.

Si vous avez besoin de temps de cuisson pour moins de 5 minutes, tournez la minuterie au dela de 5 minutes et puis returner au minutage correct.

RETOURNEZ TOUJOURS LA MINUTERIE A LA POSITION ZERO lorsque la nourriture est retiree du four mais le temps de caisson programme n'est pas terminé.

ARRETEZ LE FOUR : Tournez la minuterie à la position Zéro. Si la porte du four est ouverte pendant la cuisson, le four à micro-ondes cessera automatiquement de fonctionner, la cuisson se poursuivra après la fermetre de la porte. Si le temps de cuisson restant n'est pas requis, returnez la minuterie de return à la position zéro avant de fermer la porte.

Entretien de votre four à micro-ondes

1. Arretez le four et enlever la prise électrique de la douille murale avant le nettoyage.
2. Gardez l'intérieur du four propre. Lorsque les éclaboussures des alimentés ou liquides deversés adhérent aux parois du four, essuyez avec un chiffon humide...

L'utilisation de détergent dur ou abrasifs est déconseillée.

3.La surface extérieure du four doit être nettoyée avec un chiffon humide. Pour éviter d'endommager les pieces de fonctionnement à l'intérieur du four, l'eau ne doit pas être permise de s'infiltrer dans les ouvertures de ventilation.
4. Ne laissez pas le Panneau de commande devenir humide. Nettoyez le panneau avec un chiffon humide et doux, n'utilise pas de détergents, abrasifs ou nettoyants en aérosol sur le Panneau de commande.
5.Si la vapeur s'accumule à l'intérieur ou autour de l'extérieur de la porte du four, essuyez avec un chiffon doux. Cela peut se produit lorsque le four à micro-ondes est exploité dans des conditions de force humidité et en alcun cas indique un dysfonctionnement de l'appareil.
6. Il est parfois nécessaire d'enlever le plateau en verre pour le nettoyage. Lavez le plateau dans l'eau chaude savonneuse ou au lave-vaisselle.
7. L'anneau de rouleau et le plancher de cavité de four doit être nettoyés régulièrement pour éviter un bruit excessif. Simplément essuyez la surface au fond du four avec détergent doux, eau ou nettoyant de fenêtre à sec. La bague de rouleau peut être lavée à l'eau savonneuse douce ou lave vaisselle. La vapeur de cuisson est recueillie au cours d'une'utilisation repétée, mais sans aucune incidence sur les roues d'anneau à rouleau ou la surface au fond. Lorsque vous retirez l'anneau de rouleau de plancher de la cavité pour le nettoyage, veillez à le remplaçer dans la bonne position.
8. Enlever les odeurs de votre four en combinant une tasse d'eau avec le jus et la peau d'un citron dans un bol profond micro-ondable. Four à micro-ondes pendant 5 minutes, essuyer soigneusement et secher avec un chiffon doux.
9. Lorsqu'il devient nécessaire de remplacer la lampe du four, veuillez consulter un distributeur pour la remplacer.

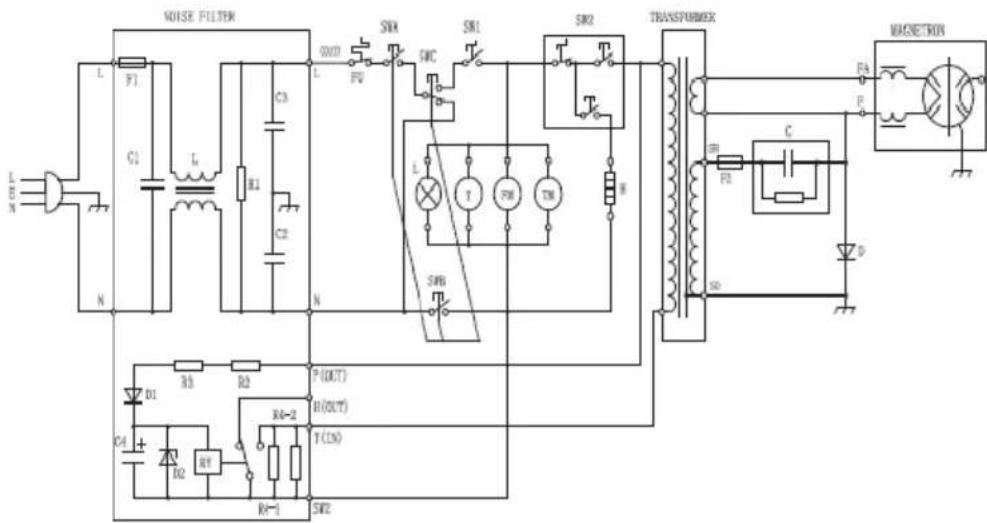

SCHEMATIC DIAGRAM
(DOOR OPENED, COOK OFF CONDITION)

SW1:TIMECONTROL SWITCH
SW2: POWER CONTROL SWITCH
SWA:PRIMARYINTERLOCK SWITCH
SWB: SECONDARY INTERLOCK SWITCH
SWC: THE MONITOR INTERLOCK SWITCH
L: LAMP
T: TIMER MOTOR
FM:FAN MOTOR
TM: TURNTABLE MOTOR
H:HEATER

*CIRCUIT SUBJECT TO CHANGE WITHOUT NOTICE

PL

PROSZE ZAPOZNAc SIE I ZACHOWAC
