HSA2280MGB - Microonde HAIER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno a microonde con grill
Capacità	22 L
Potenza microonde	800 W
Potenza grill	1100 W
Potenza nominale	1280 W
Frequenza	2450 MHz
Peso netto	13.5 kg
Alimentazione elettrica	230 V ~50 Hz
Presa di terra	Sì
Sistema di blocco di sicurezza	Sì (interruttori primario, secondario e di sorveglianza)
Piatto girevole	In vetro, diametro adatto
Accessorio grigliatura	Incluso
Materiale interno	Metallo verniciato
Copertura di protezione del magnetron	Mica marrone chiaro (non rimuovere)
Pulizia interna	Panno morbido umido, acqua saponata
Pulizia esterna	Panno umido, acqua saponata
Pannello di controllo	Pulizia con panno morbido e umido, senza detergenti abrasivi
Utilizzo	Solo domestico
Riparazioni	Da un tecnico qualificato SAV
Sostituzione del cavo di alimentazione	Solo dal SAV o da un professionista qualificato
Interferenze radio	Possibili, misure correttive descritte nel manuale

Domande frequenti - HSA2280MGB HAIER

Posso usare utensili metallici nel forno a microonde?

No, qualsiasi utensile metallico è da evitare perché può provocare scintille e danneggiare l'apparecchio. Utilizzare contenitori in vetro, ceramica o plastica adatti.

Come pulire l'interno del forno?

Pulire regolarmente l'interno con un panno morbido e acqua calda saponata. Non utilizzare detergenti abrasivi. Per gli odori, scaldare una ciotola d'acqua con limone per 5 minuti.

Cosa fare se appare fumo durante l'uso?

Spegnere o scollegare immediatamente il forno e tenere la porta chiusa per soffocare le fiamme. Non usare acqua.

Posso cuocere uova sode o alimenti con guscio?

No, le uova nel guscio e le uova sode intere non devono essere cotte nel microonde perché possono esplodere, anche dopo la cottura.

Come evitare le interferenze radio con altri apparecchi?

Pulire la porta e le superfici di tenuta, riorientare l'antenna della radio/TV, allontanare il forno dal ricevitore o collegarlo a un circuito diverso.

Il forno può essere usato da bambini?

I bambini possono usare il forno senza supervisione solo se sono state loro fornite istruzioni appropriate per un uso sicuro. Controllarli per evitare che giochino con l'apparecchio.

Quali sono le precauzioni di installazione?

Posizionare il forno su una superficie piana, lasciando 20-30 cm sopra e 10 cm sui lati e sul retro per la ventilazione. Non installarlo vicino a una fonte di calore, all'esterno o in un locale molto umido. Verificare che la tensione corrisponda a 230 V ~50 Hz.

Cosa fare se il forno non funziona?

Verificare che la spina sia ben inserita e alimentata, che la porta sia chiusa correttamente, che nulla blocchi il piatto girevole e che il timer sia impostato. Se nulla risolve il problema, contattare un tecnico qualificato.

Posso far funzionare il forno a vuoto?

No, non far mai funzionare il forno a vuoto. Può provocare un incendio, carbonizzazione o scintille. Assicurarsi che ci sia sempre un alimento o un liquido.

Come sostituire la lampada interna del forno?

La sostituzione della lampada deve essere effettuata da un distributore autorizzato o da un tecnico qualificato. Non tentare di farlo da soli.

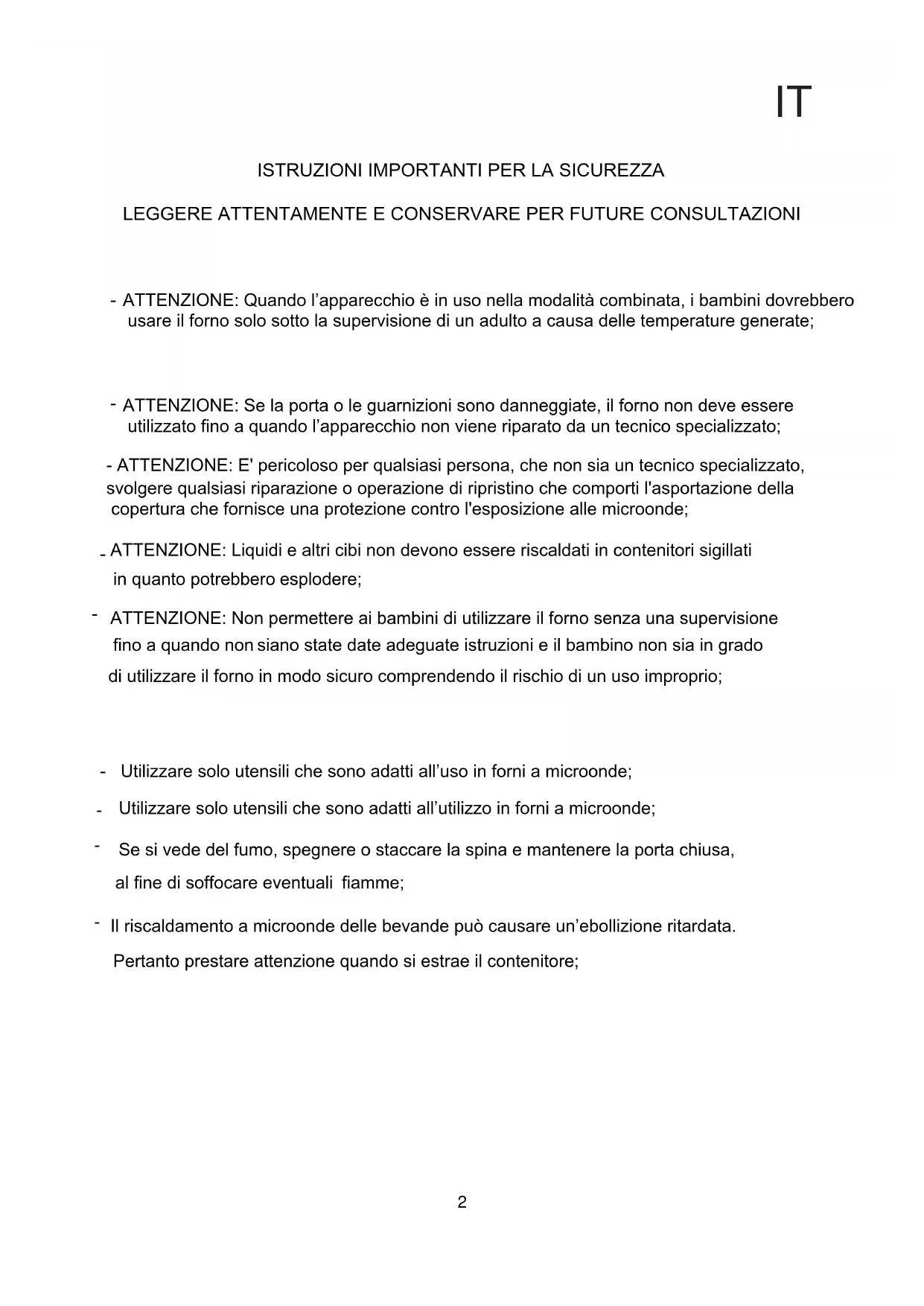

MANUALE UTENTE HSA2280MGB HAIER

Manuale D'istruzioni

• ATTENZIONE: Quando l'apparecchio è in uso nella modalità combinata, i bambini dovrebbero usare il forno solo sotto la supervisione di un adulto a causa delle temperature generate;

• ATTENZIONE: Se la porta o le guarnizioni sono danneggiate, il forno non deve essere utilizzato fino a quando l'apparecchio non viene riparato da un technician specializzato;

• ATTENZIONE: E' pericoloso per qualiasi per persona, che non sia un tecnico specializzato, svolgere qualiasi riparazione o operazione di ripristino che comporti l'asportazione della copertura che fornisce una protezione contro l'esposizione alle microonde;

• ATTENZIONE: Liquidi e altri cibi non devono essere riscaldati in contentitori sigillati in quanto potrebbero esplodere;

• ATTENZIONE: Non permettere ai bambini di utilizzato il forno alla una supervisione fino a quando non siano state date adeguate istruzioni e il bambino non sa in grado di utilizzato il forno in modo sicuro comprehendendo il rischio di un uso improprio;

• Utilizzare solo utensili che sono adatti all'uso in fornì a microonde;

• Utilizzare solo utensili che sono adatti all'utilizzo in fornì a microonde;
• Se si vede del fumo, spegnere o staccare la spina e mantenere la porta chiusa, al fine di soffocare eventuali fiamme;

• Il riscaldamento a microonde delle bevande può causare un'ebollizione ridardata. Pertanto prestare attenzione quando si estra il contentatore;

• Il contentuto dei biberoni e dei vasetti di cibo per i bambini deve essere mescolato o scosso. Controllare la temperature prima di consumarlo, per evitare di scottarsi;

• Le uova intere non devono essere riscaldate al forno a microonde perché potrebbero esplodere,anche dopo che vengono riscaldate e tolte dal microonde;

• Ilorno dovrebbe essere pulito regolarmente ed eventuali residui di cibo dovrebbero essere rimossi;

• Una manutenzione non adeguata del forno, in termini di pulizia insufficiente, potrebbe causare il deterioramento della superficie che potrebbe influenzare negativamente la vita dell'apparecchio con la possibilità di generare situazioni di pericolo;

• Se il cavo di alimentazione è danneggiato, al fine di evitare pericoli, delve essere sostituito dal produttore, dal suo rappresentante o da altri personale qualificato;

• La temperatura delle superfici può essere elevata quando l'apparecchio è in funzione;

SPECIFICHE

Tensione / Freqenza	230V~50Hz,1280W
Potenza Microonde	008
Potenza Grill	00M1
Frequenza di funzionamento	054H2
Dimensioni esterne	470mm(W) X 377mm(D) X 282mm(H)
onrof led onav inoisnemiD	315mm(W) X 330mm(D) X 195mm(H)
aruttoc onav èticapac	serl22
Peso netto (senza imballaggio)	§k31 .xorAp

PRIMA DI CHIAMARE IL CENTRO ASSISTENZA

1. Se il forno non funzione del tutto, la scritta del Display non si accende o scompare.
   a) Verificare che ilorno sia collegato in modo sicuro. Qualora non lo fosse, staccare la spina alla presa, attendere 10 secondi e ricollegarlo in modo sicuro.
   b) Controllare le istruzioni nel caso di scoppio del fusibile del circuito o di innesco del circuito principale. Se sembra funzionare in modo corretto provare la presa con un altro appearecchio.

Se il Microonde non funziona: a) Verificare se è impostato il timer.
b) Verificare che la porta sia chiusa correttamente. in caso contrario, l'energia del microonde non fluirà nel forno.

QUALORA NON SI RIUSCISSE A RISOLVERE IL PROBLEMA MEDIANTE I PUNTI INDICATI DI SOPR SI PREGA DI CONTATTARE IL CENTRO ASSISTENZA

Nota:

L'apparecchio è ad uso domestico per il riscaldamento di alimenti e bevande utilizzato energia elettromagnetica e solo per un uso al chiuso.

INTERFERENZE RADIO

Il forn o Microonde potrebbe causare interfense con la vostra radio, TV o alte appearechiature. Qualora dovessero esserci delle interferenze, esse possono essere eliminate o ridotte dlles seguenti procedure:

a. Pulire la porta e la superficie di tenuta del forno.
b. Posizione are la radio, TV, ecc. il più lontano possible dal forno a microonde.
c. Usare un'antenna correttamente installata per la vostra radio, TV ecc. in modo tale da ottenere una forte riscezione signale.

INSTALLAZIONE

1. Assicurarsi che vengano tolti tutti i materiali d'imballaggio dall'interno della cavity.
2. Ispezionare ilorno dopo aver molto i materiali d'imballaggio per individuare qualsiasi tipo di danneggiamento visivo, come:

Porta non allineata Porta danneggiata

Ammaccature o fori nel vetro della porta

Ammaccature nella cavity Se è visible uno di questi danni, NON usare ilorno.

ATTENZIONE-QUESTO APPARECCHIO DEVE ESSERE COLLEGATO ALLA CORRENTE.

1. Questo forno a microonde pesa 12.2kg e dovrebbe essere posizionato su una superficie abbastanza robusta da supportare quello peso.
2. Ilorno deve essere posizionato lontano da fonti di calore e da vapore.
3. NON posizionare niente sulla parte superiore delorno.
4. NON rimuovere il pietto girevole dal suo supporto.
5. Come in qualsiasi appearecchio, è necessaria una stretta sorveglianza quando viene usato da bambini

ATTENZIONE: Questo forno è protetto internamente da un fusibile da 10 Amp.

1.La presa di corrente deve essere facilemente raggiungibile dal cavo di alimentazione
2. Questo forn o richiede 1.3KVA per il suo funzionamento. E' suggerita la consulatoria del servizio assistenza per l'installazione del forn.

IMPORTANT

secondo

:ecidoc etneuges li itaroloc onos enoi.

Verde-e-giallo: Messa a Terra

Blu: Neutro

Marrone : carico

Qualora i colori dei fili del cavo di alimentazione non dovessero corrispondere ai contrassegni colorati della presaprocEDURE come descripto seguito:

Il cavo verde-e-giallo deve essere connesso al contrassegno della presa che è indicato con la lettera E o con il simboldella messa a terra colorato di verde o verde-e-giallo.

Il cavo blu delve essere connesso al contrassegno della presa che è indicato con la lettera N o con il colore nero.

Il cavo marrone deve essere connesso al contrassegno della presa che è indicato con la lettera L o con il colore rosso.

IMPORTANT ISTRUZIONI DI SICUREZZA

-ATTENZIONE: Quando l'apparecchio è funzionante in modalità COMBI, i bambini non dovrebbero usare ilorno senza la supervisione di un adulto a causa delle temperature generate; (Solo per i modelli con funzione Grill)

• ATTENZIONE: Se la porta o le guarnizioni risultano danneggiate, il forn o non deve essere utilizzato fino a quando non sare riparato da una personaccompetente;

ATTENZIONE: E' pericoloso per chiunque non sia una persona competente svolgere qualsiasi servizio o operazione di riparazione che comporti la rimozione di un coperchio che fornisce una protezione contro l'esposizione all'energia del microonde;

• ATTENZIONE: I liquidi e gli altri alimenti non devono essere riscaldati in contentitori sigillati poichè potrebbero esplodere;

• ATTENZIONE: Non permettere ai bambini di utilizzato il forn o alla sua supervisione sono a quando non siano state date adeguate istruzioni e il bambino non sa in grado di utilizzato il forn o in modo sicuro comprehendendo il rischio di un uso improprio;

• Il forn ove ave un sufficiente flusso d'aria. Mantenere 10 cm di spazio sul retro; 15 cm su entrambi i lati e 30 cm alla parte superiore del forn o Non rimuovere i piedini, non ostruire i fori per l'aria.

• Utilizzare solo utensili che sono adatti all'uso in fornì a microonde.

• Quando si riscaldano gli alimenti in contentori di plastica o di carta, controllare il forno a casa della possibilità di combustione;

• Se si vede del fumo, spegnere o staccare la spina e mantenere la porta chiusa, al fine di soffocare eventuali fiamme;

• Il riscaldamento a microonde delle bevande può causare un'ebollizione ridardata. Pertanto prestare attenzione quando si estrae il contentatore;

• Il contentuto dei biberon e dei vasetti di cibo per i bambini delve essere mescolato o scosso. Controllare la temperature prima di consumarlo, perevitare di scottarsi;

• Le uova intere non devono essere riscaldate al forno a microonde perché potrebbero esplodere,anche dopo che vengono riscaldate e tolte dal microonde;

• Quando pulite la superficie della porta, la guarnizione della porta e la cavity del forno, usate simplicamente sapone non abrasivo o detergenti applicati con una spugna o un panno morbido.

IT

• Ilorno dovrebbe essere pulito regolarmente ed eventuali residui di cibo devono essere rimossi;
• Una manutenzione non adeguata del forno in termini di pulizia insufficiente, potrebbe causare il deterioramento della superficie che potrebbe influenzare negativamente la vita dell'apparecchio con la possibilità di generate situazioni di pericolo;
• Se il cavo di alimentazione è danneggiato, al fine di evitare pericoli, deve essere sostituito dal produttore, dal suo rappresentante o da altri personale qualificato;

ISTRUZIONI DI SICUREZZA PER UN USO GENERALE

Di seguito sono elencati, come con tutti gli elettrodomestici, alcune regole da seguire e le misure da salvaguardare per garantire le massime prestazioni da questo forno:

1. Assicurarsi sempre che il vassoio dietro e il suo supporto sottostante siano allineati quando il forno è in funzione.
2. Non utilizzato ilorno per nessuna ragione diversa alla preparazione degli alimenti, come ad esempio, asciugare la biancheria, la carta o altrarticoli non alimentari o per scopi di sterilizzazione.
3. Non utilisezare il forno quando è vuoto. Questo potrebbe danneggiare il forno.
4. Non utilizzato la cavity del forno per nessun tipo di deposito, come ad esempio, giornali, libri da cucina, ecc.

5. Non cuocere nessun cibo circondato da una membrana, come ad esempio, tuorli d'uovo, patate, fegatini di pollo, ecc. perché prima averli trafitti più volte con una forchetta.

6. Non inseire nessun oggetto nei fori presenti sulle superfici esterne.

7. Non rimuovere in nessun momento le parti dalorno come i piedi, i giunti,le viti, ecc.
8. Non cuocere il cibo direttamente sul vassoio di vetro. Posizione are glialimenti in / su un corretto utensile da cottura prima di inserirlo nelorno.
9. IMPORTANTE-NON UTILIZZARE PENTOLE NEL VOSTRO FORNO A MICROONDE

Non usare recipienti metallici o piatti con maniglie in metallo.

Non usare niente con finiture in metallo. Non utilizzare termometri tradizionali per la carne e i dolci. Esistono dei termometri specifici per l'utilizzo della cottura a microonde. Devono essere utilizzati solo quosti.
10. Dovrebbero essere utilizzati soltanto gli utensili in conformità con leistruzioni del produttore.
11.Non tentare di friggere alimenti in quelloorno.

1. Si ricorda che unorno a microonde riscalda solo il liquido di un contentatore e non il contentatore stesso. Pertanto,anche se il coperchio di un contentatore non è caldo al fatto quando viene rimioso dalorno, ricordarsi che il cibo / liquido all'interno rilascera la stessa quantità di vapore quando il coperchio viene rimioso, come nella cottura tradizionale.

2. Verificare sempre la temperature dei cibi cucinati, specialmente se i liquidi/cibi sono riscaldati o cucinati per i bambini. Si consiglia di non consumare cibo / liquido direttamente dopo la cottura a microonde, ma di lasciare riposarli per quale minuto e mescolare il cibo / liquido per distribuire uniformamente il calore.

3. Gli alimenti contenti una miscela di grassi e acqua dovrebbero stare 30-60 secondi nel fornodo afterer terminato la cottura. Questo per permettere alla miscela di stabilizzarsi e per evitare che trabocchi quando il cucchiaio viene inserito o un dato viene aggiunto nel cibo / liquido.

4. Durante la preparazione / cottura dei cibi / liquidi ricordarsi che ci sono alcuni alimenti, come ad esempio i budini, le marmellate e la carne tritata, che si scaldano rapidamente. Quando si cucinano o si scaldano gli alimenti con un alto contento di grassi o di zuccheri non usare contentitori di plastica.
5. Gli utensili da cucina potrebbero riscaldarsi a causa del trasferimento del calore da parte dei cibi cucinati. Questo risultata specialmente vero se la parte superiore e le maniglie sono state coperte con della pellicola. Potrebbe essere necessario afterare le maniglie con delle presine.
6. Per ridurre il rischio di incendio nella cavity del forno: (a) Non cuocere troppo il cibo. Fare attenzione e controllate il forno a microonde se sono stati insertiti carta, plastica o altri materiali combustibili all'interno del forno.
   (b) Rimuovere il laccetto metallico delle buste prima di inserirle nelorno.
   (c) Se i materiali all'interno del forno dovessero infiammarsi, tenere la porta del forno chiusa, spegnere il forno dall'interruttore a parete, o staccare i fusibili o l'interruttore di circuito.

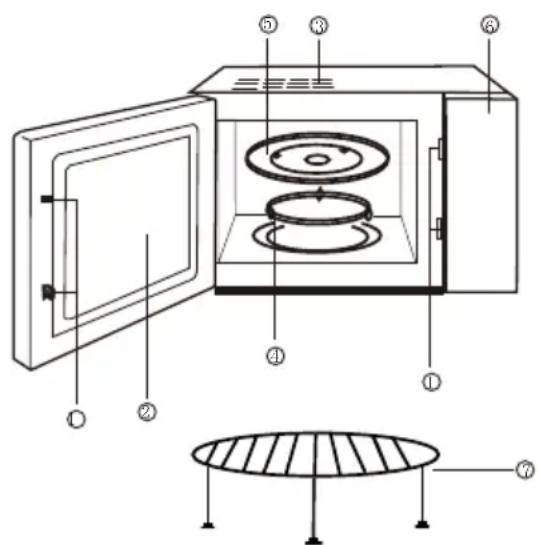

LEGENDA DEI COMPONENTI

(1) Ganci
azzerucis id arusuihc ic
(2) Vetro delorno
(3) Ventola dell'aria
(4) Anello girevole
(5) Piatto girevole in vetro
(6) Pannello di controllo
(7) Piano di appoggio per il Gril

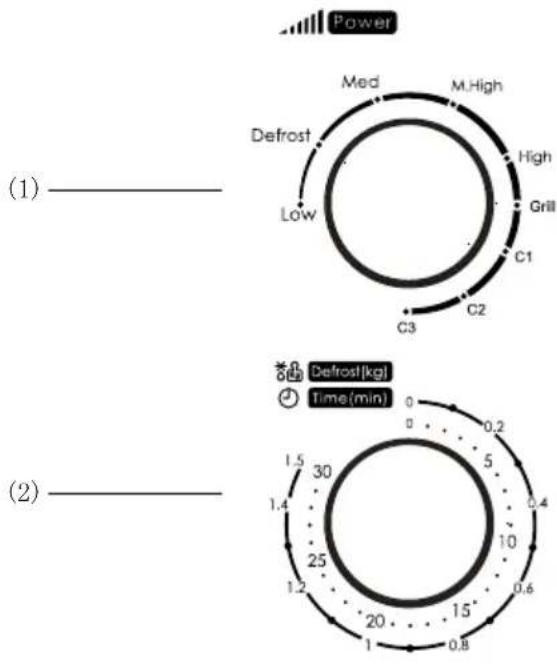

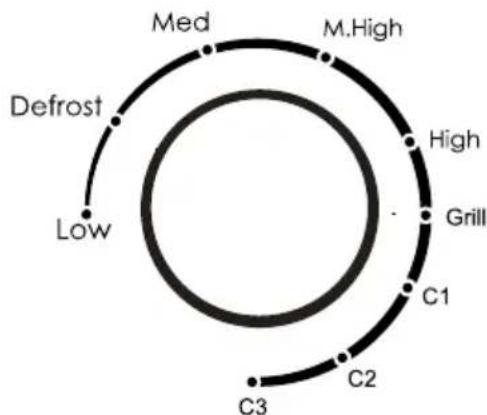

(1) Selettore della Potenza

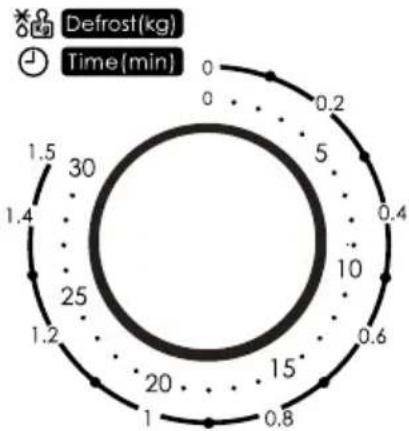

(2) Timer- 0-30 Minuti

Basso: 17% della potenza del fornò

Scongelamento: 36% della potenza del forno

Medio: 55% della potenza delorno

Medio-Alto: 77% della potenza del forno

Alto: 100% della potenza del forno

Grill: 85% della potenza del grill

C1: 30% potenza forno + 70% potenza grill
C2: 49% potenza forno + 51% potenza grill
C3: 67% potenza forno + 33% potenza grill

Istruzioni d'uso

Selezionare un programma di cottura. Mettere il cibo nel piatto dietro all'interno del forno e chiudere la porta.

Rutare la manopola per il controllo della potenza fino a raggiungere il livello della potenza richiesto.

Selezionare il corretto tempo di cottura usingo il timer.

Nota: ilorno inizierà a cucinare il cibo una volta che il timer è stato attivato.

Se si desidera cucinare per un tempo inferiore a 5 minuti, girare il timer或者其他 rittornare a correggere il tempo.

Ripositionare la manopola timer sulla posizione dello zero agli che si estraie il cibo dalorno sono che sua esaurito il tempo precedentemente settato.

SPEGNERE IL FORNO: Girare il timer fino alla posizione Zero. Se la porta del forno è aperta durante la cottura, il forno a microonde smetterà di funzionare automaticamente, la cottura riprenderà dopo aver chiuso la porta. Se non si desidera continuare la cottura, prima di chiudere la porta, riportare il timer indietro fino alla posizione Zero.

1. Spagnere il forno e staccare la spina di alimentazione alla presa a muro prima di pulirlo.
2. Mantenere l'interno del forno pulito. Quando il cibo schizza o i liquidi fuoriescono e si attaccano alle pareti del forno, pulire con un panno umido. L'uso di detergenti corrosivi o abrasivi non è consigliato.
3. La superficie esterna delorno deve'essere pulita con un panno umido. Per prevenir eventuali danni ai componenti che operano all'interno del forn, evitare di far penetrare l'acqua dalle prese di ventilazione.
4. Non permettere che il Pannello di Controllo si bagni. Pulire con un panno morbido e umido, non usare detergenti abrasivi o spray detergenti sul Pannello di Controllo.
5. Se si accumula del vapore all'interno o interno alla parte esterna della porta del forno, strofinare con un panno morbido. Questo cui

accadere quando il forno a microonde viene azionato in condizioni di elevata umidità e non indica un malfunzionamento dell'apparecchio.

1. Ogni tanto è necessario rimuovere il piatto girevole per pulirlo. Lavare il piatto con il sapone in acqua calda o nella lavastoviglie.
2. L'anello girevole e la cavity del forno devono essere puliti regolarmente per evitare un rumore eccessivo. Basta pulire la superficie inferiore del forno con un detergente delicato, acqua o con un detergente per vetri e asciugarlo. L'anello girevole cui assere lavato con il sapone in acqua calda o nella lavastoviglie. Cucinando ripetutamente si potrebbe formare del vapore, ma non interesseranno la superficie inferiore o i rulli dell'anello girevole.
3. Per rimuovere gli odori dal proprio forno, inseire una tazza d'acqua con del succo e la scorza di un limone nel microonde. Azionare il Microonde per 5 minuti, una volta terminato pulire accuramente e asciugare con un panno morbido.
4. Quando diventa necessario sostituire la luce delorno, si prega di consultare un rivenditore per la sostituzione.

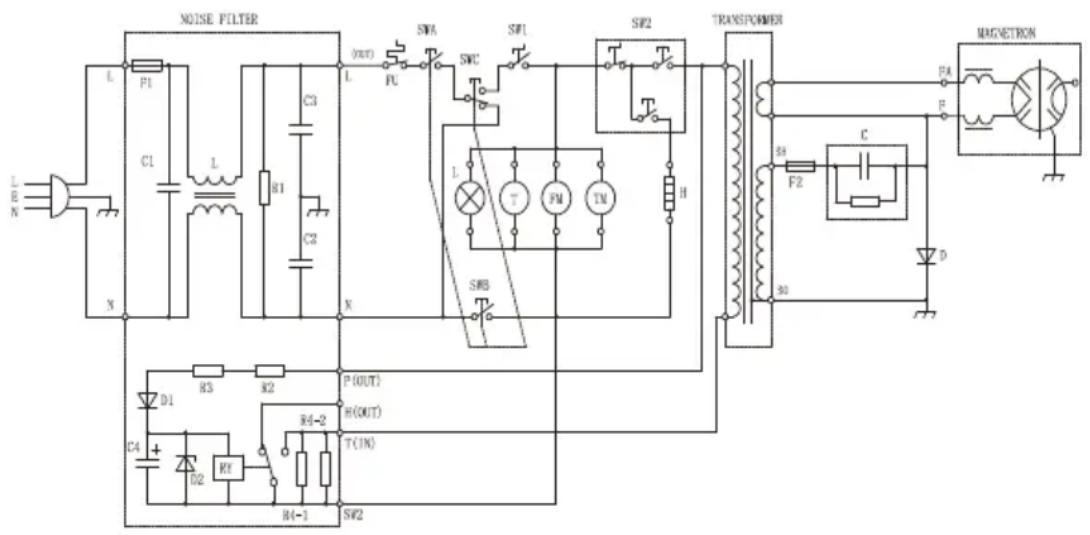

DIAGRAMMA SCHEMATICO (PORTA APERTA, SPENTO)

SW1:INTERRUPTORECONTROLLOORA
SW2:INTERRUTTORECONTROLLPOTENZA
SWA:INTERRUPTOREPRIMARIO
SWB:INTERRUPTORESECONDARIO
SWC:INTERRUPTOREMONITOR

L:LAMPADINA

T: TIMER MOTORE

FM: VENTOLA MOTORE

TM: MOTORE DEL PIATTO

H: RESISTENZA

*CIRCUITO SOGGETTO A CAMBIAMENTI SENZA PREAVVISO
