PN60TW3A - Moniteur SHARP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur SHARP PN60TW3A, écran de 60 pouces, résolution 1920 x 1080 pixels, technologie LED.
Utilisation	Idéal pour les présentations, affichage dynamique et utilisation en entreprise.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. Réparation par un technicien agréé recommandé.
Sécurité	Respecter les consignes de sécurité lors de l'installation, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Vérifier la compatibilité avec les systèmes existants avant l'achat. Garantie limitée fournie par le fabricant.

FOIRE AUX QUESTIONS - PN60TW3A SHARP

Comment connecter le moniteur SHARP PN60TW3A à mon ordinateur ?

Vous pouvez connecter le moniteur à votre ordinateur en utilisant un câble HDMI ou DisplayPort. Assurez-vous que le moniteur est allumé et sélectionnez la source d'entrée appropriée via le menu des paramètres.

Quelle est la résolution maximale du SHARP PN60TW3A ?

Le SHARP PN60TW3A prend en charge une résolution maximale de 1920 x 1080 pixels (Full HD).

Comment régler la luminosité et le contraste du moniteur ?

Pour régler la luminosité et le contraste, utilisez le menu OSD (On-Screen Display) accessible via les boutons situés sur le moniteur. Naviguez jusqu'aux paramètres d'image pour effectuer les ajustements.

Que faire si l'image est floue sur le moniteur ?

Si l'image est floue, vérifiez la connexion du câble et assurez-vous qu'il est correctement branché. Vous pouvez également essayer de régler la résolution de l'affichage sur votre ordinateur pour qu'elle corresponde à celle du moniteur.

Comment mettre à jour le firmware du SHARP PN60TW3A ?

Pour mettre à jour le firmware, visitez le site web officiel de SHARP et recherchez la section de support pour le modèle PN60TW3A. Téléchargez le fichier de mise à jour et suivez les instructions fournies.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est fonctionnel. Essayez de débrancher et de rebrancher le moniteur. Si le problème persiste, contactez le service client.

Comment changer les paramètres de langue sur le moniteur ?

Accédez au menu OSD, puis naviguez jusqu'à l'option 'Paramètres' ou 'Configuration'. Sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Le son ne fonctionne pas sur le moniteur, que faire ?

Vérifiez que le volume du moniteur n'est pas coupé ou réglé sur zéro. Assurez-vous également que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon en microfibre doux légèrement humidifié avec de l'eau ou un nettoyant pour écran spécifique. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la surface de l'écran.

Puis-je utiliser le SHARP PN60TW3A comme téléviseur ?

Le SHARP PN60TW3A est un moniteur conçu principalement pour un usage informatique. Cependant, vous pouvez le connecter à un décodeur ou à un appareil de diffusion avec les entrées appropriées, mais il ne dispose pas de fonctions de télévision intégrées.

MODE D'EMPLOI PN60TW3A SHARP

Preparation de la télécommande et du stylet 6

Connexion de I'adaptateur sans fil 7

Connexion du jeton sans fil. 7

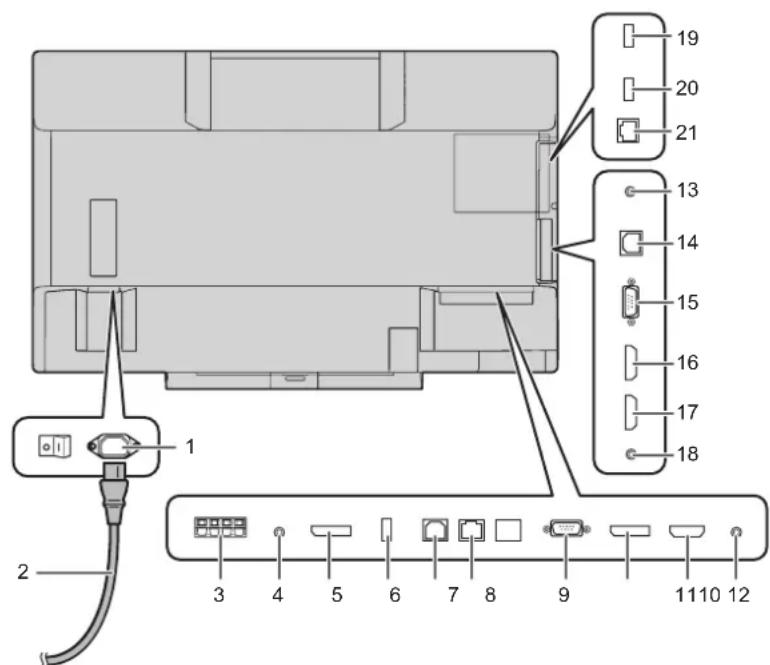

Connexions 8

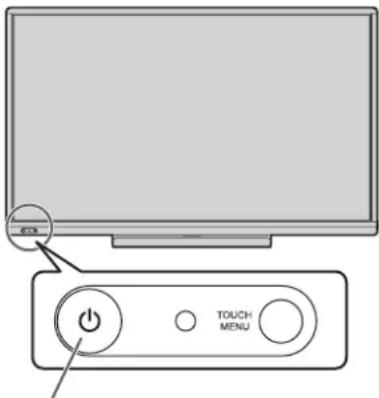

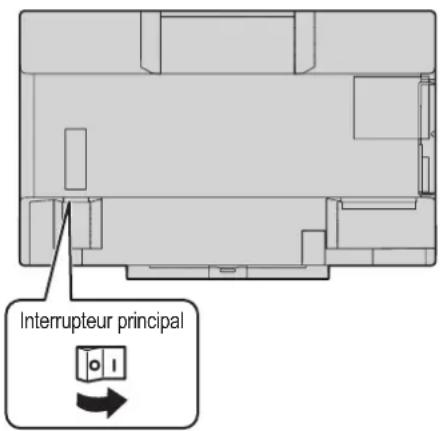

Mise sous tension et hors tension. 9

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP) ...10

Lisez les manuels se trouvant dans le CD-ROM fourni. (Adobe Acrobat Reader est nécessaire pour pouvoir visualiser les manuels.)

INFORMATIONS IMPORTANTES

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE

DECHARGE

ÉLECTRIQUE

NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LE RISQUE DE
DéCHARGE ÉLECTRIQUE, NE PAS
RETIRER LE COUVERCLE. IL N'Y A
AUCUNE PIECE REPARABLE PAR
L'UTILISATEUR À L'INTÉRIEUR.
AVERTIR LE PERSONNEL DE
SERVICE QUALIFIÉ POUR TOUTE
PROCEDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle, est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est place pour alerter l'utilisateur de la présence d'une procEDURE particulière ou d'une procEDURE de maintenance (entretien) importante dans les manuels accompagnant le produit.

CHER CLIENT

Nous you remercions d'avoir achet c t appareil SHARP a ecran LCD. Afin de garantir le bon fonctionnement de ce moniteur,
nous you conseillons de dire attentivement cette brochure et de la conserv pour toute reference ulterieure.

PRECAUTIONS DE SECURITE

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégats matériels si elle n'est pas utilisée correctement. Cet apparéil a été concu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre monitre LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous doivent dire et comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.

2. Conservez cette brochure dans un endroit sur — Ces explications concernant la sécurité et le fonctionnement doivent etre conservées dans un endroit sur pour vous y référer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements figurant sur l'appli et dans ce mode d'emploi doivent etre strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de déterments liquides ou en atomiseur. N'utilise pas de linges sales. Cela risquerait d'endommager l'appareil.

6. Accessoires — N'utilisez pas d'accessoires non recommends par le fabricant, car cela pourrait provoquer des accidents.

7. Eau et humidité — N'utilisez pas cet apparéil prés de l'eau. N'installé pas le produit à un endroit où il pourrait receivevoir de l'eau. Évitez en particulier les emplacements sous les apparéils à vidange d'eau tels que les climatiseurs.

8. Ventilation — Des ouies et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvre pas et ne bouche pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne place pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car cela pourrait obstruer les ouvertures de ventilation. Cet apparéil n'est pas concu pour une installation encastrée; ne le place donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adequate ne soit prévue et que les consignes du fabricant ne soient respectées.

9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.

10. L'écran utilisé dans ce produit est en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il reçoit un fort impact. Veillez à ne pas être blessé par les éclats de verre au cas où l'écran se romprait.

11. Surcharge — Ne surchargez pas les prises d'alimentation secteur ou les rallonges car cela peut entrainer un risque d'incendie ou d'électrocution.

12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet apparil, car ils pouraient provoquer une électrocution et/ou un court-circuit en touchant des pieces internes sous haute tension.

Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.

1. Entretien — N'essayez pas de réparer vous-même l'appareil. Le démontage des couvercles peut vous exposer à une haute tension ou à autres dangers. Confiez toute réparation à un personnel qualifié.

2. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégat sur le cordon ou la prise de courant.
b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil.
c. Exposition de l'appareil à la pluie ou à l'eau.
d. Fonctionnement anormal malgre une conformite aux explications du mode d'emploi.

Ne règlez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégats qui nécessiteraient des réparations complexes par un technicien spécialisé.

e. Chute ou dégats subs par l'appareil.

f. Tout changement noitre ou situation anormale de I'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être replacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.
2. Contrôles de sécurité — Àprous une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sur que l'appareil peut être utilisé en toute sécurité.
3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandaee par le fabricant.
4. Sources de chaleur — Tenez l'appareil à l'ecart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poèles et autres appareils dégageant de la chaleur (y compris les amplificateurs).
5. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causeer des corrosions dans l'équipement, des salissures aux mains ou abimer vos vêtements. Afin d'eviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :

Utilisez seulement des piles prescrites.

• Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le compartment.
• Ne mélangez pas des piles usagées avec des nuves.
• Ne mélangez pas des piles de différents types. Les specifications de voltage des piles du même format peuvent varier.
• Remplacez rapidement une pile épuisée par une nouvelle.
• Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.

• Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil只不过 que de le frottier et cherchez immédiatement un traitement Médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut cause une irritation de la peau ou des dommages à votre œil.

• L'utilisation de ce moniter ne doit pas entraîner des risques mortels ou des dangers qui pouraient provoquer directement la mort, des dommages corporels, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucleaires dans les installations nucleaires, dans le système Médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.

• N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résultat des brûlures à basse température.
• Ne modifiez pas ce produit.

AVERTISSEMENT :

Il s'agit d'un apparil de classe A. Dans un environnement residentiel, cet apparil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Un appeareil de CLASSE I doit etre raccorde a une prise de courant principal par une prise de terre.

Afin de satisfaire aux normes EMC, utiliser des cables blindés pour connecter les bornes suivantes : Borne d'entrée HDMI, borne d'entree D-sub, et bornes d'entree/sortie DisplayPort.

Un monitour placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent etre evitees en prerant quelques precautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant.
• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
  Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou etagères, par exemple, sans fixer le meuble concené et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.
  Cet equipement n'est pas destiné à etre utilise dans des endroits ou il peut y avoir des enfants laisses sans surveillance.

En particulier pour la sécurité des enfants

• Ne laisses pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme, sur tout sur un monieur « plus grand que la normale ». Il faut faire en sorte dinstaller le monieur là où il ne peut pas être pousse, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les cables connectés au moniteur de façon à ce que des enfants curieux ne poussent pas les tirer ni les saisir.

MESURES DE SECURITE

• N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, ou le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chloré, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'incendie.
• Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénétre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique.
• N'installez pas le moniteur au dessus des objets instables ou dans des endroits peu surs. Faites attention que le moniteur ne recoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbter peut l'endommager.
• N'utilise pas le moniteur à proximé d'un apparéil de chauffage ou dans des endroits où la température est elevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
• N'utilisez pas le moniter dans des endroits exposés directement à la lumière du soleil. Il y a risque de déformation et de dysfonctionnement du coffret de l'appareil si le moniter est utilisé à la lumière directe du soleil.
• Veillez à nettoyer féquèment la poussière et les debris accumulés sur les ouvertures de ventilation.

L'accumulation de poussiere sur les ouvertures de ventilation ou a l'intérieur du moniteur risque d'entrainer une surchauffe, un incendie ou un dysfonctionnement. Faites nettoyer l'intérieur du moniteur par un revendeur SHARP ou un centre de services autorisé.
- La prise d'alimentation secteur doit etre installee pres de I'equipement et etre facilement accessible.
- Ne faites pas fonctionner l'écran avec un objet rigide ou pointu tel qu'un ongle ou un crayon.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le monitateur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un chic électrique.
• Ne branche pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un chic électrique.
• Débranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après vente et suivre ses recommendations.

Le LAN sans fil

• Les chaînes et les fréquences pouvant être utilisées pour le LAN sans fil varient selon le pays et selon la région.
• Réglez REGION SETTING (WIRELESS) selon votre région.

PRECAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en interieur.
• Un support de montage conforme aux specifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.
• Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur/agree par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.
• Utilisez le moniteur perpendicular à la surface horizontal. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut au maximum.
• Lorsque vous déplacez le moniteur, assurez-vous de le saisir par les poignées et sur le bas de l'unité. Ne le saisissez pas par l'écran ou le plateau. Ceci pourrait cause une panne, un dysfonctionnement ou une blessure.
• Ce moniteur doit être utilisé sous une température ambiente entre 5^ et 35^ . Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

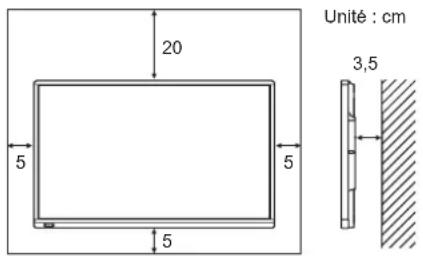

• S'il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du monitreur dans une enceinte, par exemple) ou si la température ambiente est susceptible de dépasser la plage de valeurs prévue (de 5 à 35^ ), installez un ventilateur ou prenez d'autres mesures appropriées pour maintainir la température ambiente dans la plage de valeurs requise.
• La température de fonctionnement du monitour peut être différente de celle des accessoires additionnels recommendés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.
• Lors de l'installation de deux moniteurs ou plus côte à côte, laissez un espace d'au moins 5 mm après de chacun d'eux pour éviter une pression sur l'appareil ou la structure adjacente du fait de l'expansion thermique.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'élieve, ceci pourrait cause un dysfonctionnement.
• Ne placez le moniteur sur un équipement qui dégage de la chaleur.
• N'utilisez pas le produit à des endroits où l'unité est exposée aux rayons directs du soleil ou à un autre éclairage puissant. comme ce produit fonctionne avec des rayons infrarouges, une telle lumière risque de causeurs des dysfonctionnements.
• Lorsque vous utilisez plusieurs moniteurs à proximé l'un de l'autre, assurez vous que les transmetteur/recepteur infrarouge ne se parasitant pas.

Caracteristiques

Modèle PN-70TW3A PN-60TW3A
Alimentation CA 100 V - 240 V,	2,7 A, 50/60 Hz CA 100 V - 240 V,	2,3 A, 50/60 Hz
Température de fonctionnement * 5°C à 35°C
Hygrométrie de fonctionnement 20 % à 80 % (sans condensation)
Consommation électriche (Maximum) 235 W 190 W
Dimensions (mm) (à l'exclusion des éléments qui dépasseNT)	Environ 1647 (L) x 94 (P) x 1010 (H)	Environ 1437 (L) x 94 (P) x 890 (H)
Poids (kg)		Environ 61 Environ 48

• La température de fonctionnement du moniter peut être différente de celle des accessoires additionnels recommendés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.
  SHARP se reserve le droit d'apporter sans prévis des modifications à la presentation et aux caractéristiques des appareils aux fins d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un apparéil à l'autre.

Composants fournis

Si des composants venaient à manquer, veuillez contacter votre revendeur.

Moniteur a cristaux liquides: 1
□ Telecommande: 1
Cordon d'alimentation
Pile de la télékommande (R-6 (format "AA)): 2
Serre-cable: 3

Adaptateur de stylet (PN-ZL05): 1

Adaptateur sans fil (PN-ZW01): 1

Jeton sans fil: 1

CD-ROM (Utility Disk): 1
Licence du SHARP Display Connect: 1
Manuel d'Installation (ce manuel): 1
Stylet (PN-ZL02A): 1
□ Pointe du stylet (pour le stylet): 2

• Pile de stylet (LR-03 (format "AAA)): 1
  Plateau:1
  Cable USB:1
  Gomme: 1
  Support de laamera: 1
  Vis de la camera (filetage en 2,5 cm): 1
  Vis de l'adaptateur de stylet (vis de butée, M3): 1

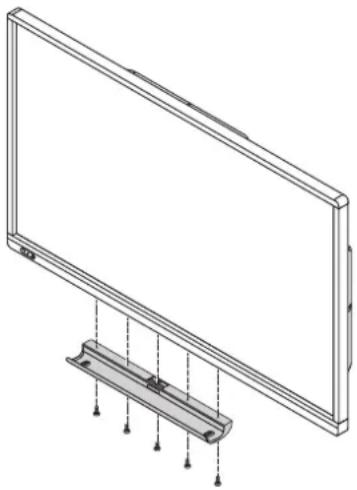

  Vis de montage de plateau (M3): 5
  Capot de I'adaptateur sans fil: 1
  Cable de conversion RS-232C (mini prise 3.5 mm): 1
• Logo SHARP sur le couvercle: 1
• Placez cet autocollant sur le logo SHARP pour le couvir.

Préparation de la télécommande et du stylet

Mise en place des piles

1. Appuyez doucement sur le capot et faites le glisser dans la direction de la flèche.

1. Reportez-vous aux instructions dans le compartment et insérez les piles fournies (2 piles du format R-6, ou "AA") avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
2. Refermer le capot.

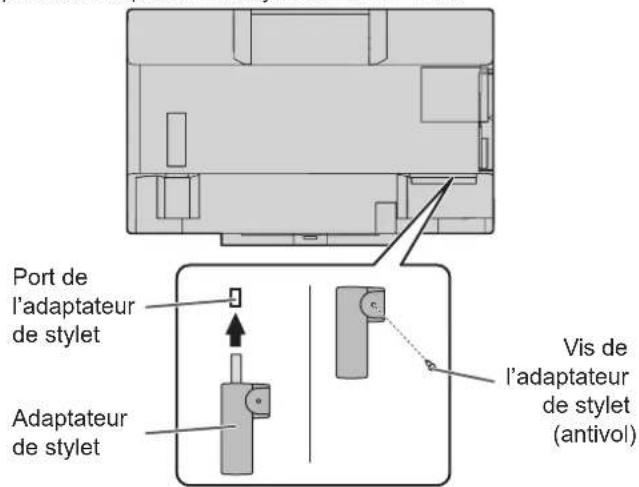

Connexion de l'adaptateur de stylet

Pour utiliser le stylet, insérez l'adaptateur de stylet dans le port de l'adaptateur de stylet sur le moniteur.

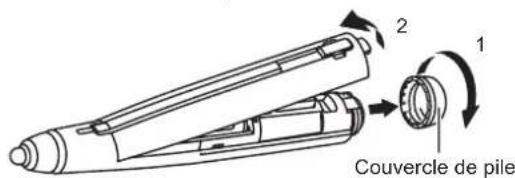

Insertion de la pile

1. Retirez le couvercle de pile.
2. Ouvrez le couvercle et insérez la pile fournie (LR-03 (format "AAA")) dans le stylet.

Vérifiez les repères "+" et "- à l'intérieur du stylet et orientez correctement la pile.

1. Replacez le couvercle et le couvercle de pile.

Conseils

• Pour utiliser un stylet optionnel avec le moniteur, il doit être enregistré dans l'adaptateur de stylet. (appairage) Pour plus de détails, reportez-vous au Mode d'emploi de le Touch pen Management Tool.

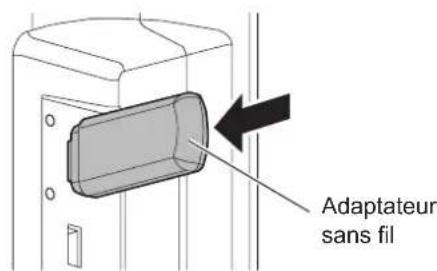

Connexion de l'adaptateur sans fil

Pour connecter un ordinateur à ce moniter sans fil, connectez l'adaptateur sans fil (fourni) à ce moniter.

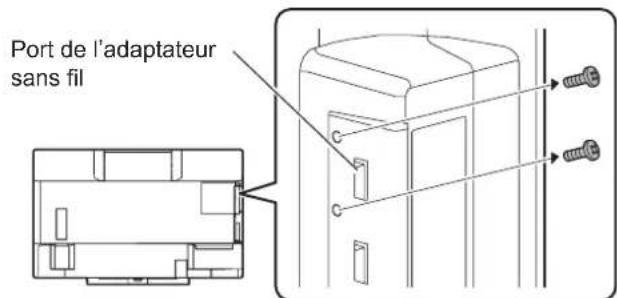

1. Retirez la vis à côté du port de l'adaptateur sans fil sur ce moniteur.

1. Insérez l'adaptateur sans fil (fourni) dans le port de l'adaptateur sans fil.

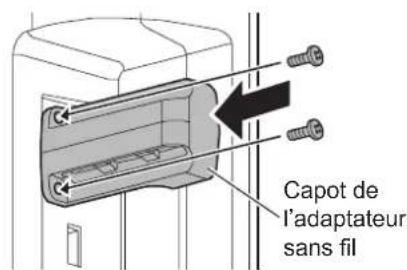

1. Fixez le capot de l'adaptateur sans fil (fourni) avec la vis que vous avez retiree a I'etape 1.

Attention

• Sur le PN-60TW3A, l'adaptateur sans fil dépasse du moniteur. Veillez à ne pas taper la borne et à ne pas tirer dessus.

Connexion du jeton sans fil

Le jeton sans fil contient le logiciel "MirrorOp for SHARP" utilisé pour connecter un ordinateur sans fil.

Connectez le jeton sans fil à l'ordinateur que vous poulez afficher sans fil.

Pour plus d'informations, reportez-vous au manuel du contrôle sans fil.

Connexions

Attention

Veillez a bien metre hors tension l'interrupteur principal puis debranchez la prise de l'alimentation secteur avant de connecter ou de déconnecter les cables. Lisez également le manuel de l'équipment à connecter.
Veillez a ne pas confondre la borne d'entree avec la borne de sortie quand vous connectez les cables. En confondant les cables branchés aux bornes d'entree et de sortie, vous pouze cause des dysfonctionnements et d'autres problemes.

Vers la prise d'alimentation secteur

1. Borne d'entree secteur
2. Cordon d'alimentation (fourni)
3. Bornes du haut-parleur externe
4. Borne de sortie audio
5. Borne de sortie DisplayPort
6. Port de l'adaptateur de stylet
7. Port USB 1 (pour écran tactile)
8. Borne LAN
9. Borne d'entrée D-sub1
10. Borne d'entree DisplayPort
11. Borne d'entrée HDMI1
12. Borne d'entrée audio1
13. Borne d'entrée RS-232C
14. Port USB 2 (pour écran tactile)
15. Borne d'entree D-sub2
16. Borne d'entrée HDMI2
17. Borne d'entrée HDMI3
18. Borne d'entrée audio2

Bornes du contrôle sans fil

1. Port de l'adaptateur sans fil
   20.PortUSB
   21.BorneLAN

Conseils

• Sélectionnez la borne d'entrée audio à utiliser dans chaque mode d'entrée dans le sous-menu AUDIO SELECT du menu SETUP . Les réglages par défaut sont indiqués ci-dessous.

Mode d'entrée	Borne d'entrée audio (paramètre d'origine)
D-SUB1 Borne	d'entrée audio 1
D-SUB2 Borne	d'entrée audio 2
DisplayPort Borne	d'entrée DisplayPort
HDMI1 Borne d'entsREE HDMI1
HDMI2 Borne d'entsREE HDMI2

Mode d'entrée	Borne d'entrée audio (paramètre d'origine)
HDMI3 Borne d'entrée	entree HDMI3
Direct Drawing (dessin direct)	Borne d'entrée audio 1
Wireless (sans fil)	Sans fil

Pour utilise l'ecran tactile avec un ordinateur connecté à la borne d'entree video sur ce moniteur, vous devez connecter l'ecran tactile à l'ordinateur et installer le Touch pen Management Tool et le Pen Software sur l'ordinateur a partir du CD-ROM fourni. Une fois le Information Display Downloader instalé, vous pouvez consulter et tlcharger les dernières versions des logiciels.
- Pour utiliser un écran tactile avec un ordinateur connecté dans le bas, connectez-le au port USB 1. Pour utiliser un écran tactile avec un ordinateur connecté sur le côté, connectez-le au port USB 2. (Paramètre d'origine. Peut être modifié dans TOUCH INPUT SELECT dans le menu SETUP .)
- Telechargez le programme de configuration de SHARP Display Connect et Touch Viewing Software à l'aide de le Information Display Downloader.
Pour afficher un écran d'ordinateur sur le moniteur sans fil, utilisez MirrorOp for SHARP et le contrôleurs sans fil intégré. En mode Wireless (sans fil), un écran tactile peut être utilisé même avec un ordinateur sur lequel le Touch pen Management Tool n'est pas installé.
- Pour installer et utiliser le logiciel, reportez-vous au manuel de chacun.
- Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
- DisplayPort est une marque de Video Electronics Standards Association.
- Adobe, Acrobat et Acrobat Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.
- MirrorOp est une marque déposée d'Awind, Inc.
- Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les companies respectives.

Mise sous tension et hors tension

Attention

• Mettez sous tension le moniteur d'abord avant demettre sous tension l'ordinateur ou I'équipment de lecture.
• Pour maintenir les performances du contrôle sans fil stable, être ndre l'écran (mode veille) une fois par jour.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. Un court intervalle peut entraîner un dysfonctionnement.

Mise sous tension de l'interrupteur principal

Attention

• La mise sous/hors tension doit être effectue à l'aide de l'interrupteur principal. Ne branchez/débranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur principal est en position marche.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous tension

1. Appuyez sur le bouton POWER.

Bouton POWER / Diode d'alimentation

État État du moniteur
Allumé en vert Power en posit	position marche
Allumé en orange	Power en position arrêt (mode veille)
Clignotement en vert Mode	attente du signal d'entrée

Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l'écran de réglage du mode de fonctionnement s'affiche.

Réglez le mode de fonctionnement sur MODE1 ou MODE2.

MODE1...OFF IF NO OPERATION est régèle sur ON, et POWER SAVE MODE est régèle sur ON (Ces réglages ne peuvent pas être modifiés.) Dérémine si le moniteur doit semettre en mode veille lorsqu'aucune opération n'est effectuee à partir de la télécommande ou du réseau LAN pendant plus de 4 heures. Le mode veille permet de réduire la consommation d'énergie.

MODE2...Permet d'utiliser les fonctions standards. OFF IF NO OPERATION est régèle sur OFF et POWER SAVE MODE est régèle sur OFF. Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE , situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

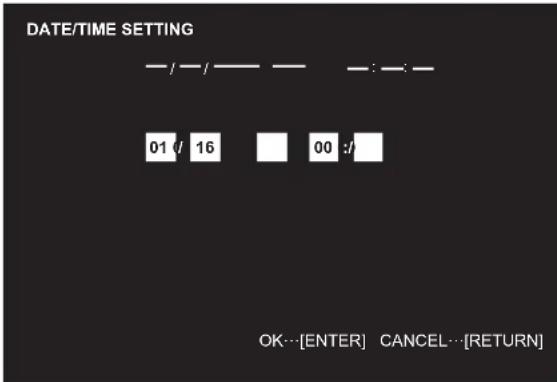

Réglage de la date/heure

• Si l'heure doit être régée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparait. Reglez la date et l'heure.

1. Appuyez sur ou pour seLECTIONner la date et l'heure, puis appuyez sur ou pour changer les valeurs numériques.

2. Appuyez sur ENTER

Assurez-vous que la date et l'heure sont régées.
- L'écran de réglage de la date/heure va disparaître automatiquement si aucune opération n'est réalisée pendant environ 15 secondes. La date et l'heure peuvent être régées en utilisant DATE/TIME SETTING à partir du menu SETUP lorsque l'écran de réglage de la date/heure disparait.

Conseils

• Reglez la date dans l'ordre "Jour/Mois/Année"
• Reglez l'heure sur la base de 24 heures.
  Lhorloge est alimentee par la batterie interne.
• Si vous avez déjà reglé l'heure, mais que l'écran de réglage de la date/de l'heure apparait lors de la mise sous tension, alors la batterie est décharge. Contactez vous revendeur SHARP ou votre centre de services local pour le remplacement de la batterie.
• Durée de vie estimée de la batterie interne : environ 5 ans (selon le fonctionnement du moniteur)
• La batterie initiale a ete insereee en usine avant expedition, elle risque dont d'etre epuisée avant la fin de sa durée de vie normale.

Mise hors tension

1. Appuyez sur le bouton POWER.

Le moniteur entre en mode veille.

Attention

Lorsque l'alimentation est coupée, il n'est pas possible d'utiliser la fonction de point d'accès LAN sans fil du contrôle sans fil.
Lrs de la mise hors tension, tutes les donnees manuscrites en mode Wireless (sans fil) et Direct Drawing (dessin direct) sont perdues. Sauvegardez always the donnees neccessaires avant de couper l'alimentation.

En mode Direct Drawing (dessin direct) ou Wireless (sans fil), un message de confirmation s'affiche lorsque le bouton POWER est enforcé.

• Si le moniteur sera mis hors tension par SCHEDULE , la commande LAN ou OFF IF NO OPERATION , sauvégardez toutes les données dont vous ave besoin à l'avance. L'appareil se mettra hors tension même s'il reste des données non sauvégardées. (Les données seront perdues.)

Précautions pour le montage (À l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 4 personnes ou plus.
  (PN-60TW3A: 3 personnes ou plus.)
  Veillez autiliser un support mural concu ou prevu pour la fixation du moniteur.
• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.

Le mur sur lequel ce moniteur et le support doit etre installes doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la maniere qui convient le mieux en fonction du materiaiu et de la structure.

• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 8 mm à 10 mm plus longues que l'épaisseur du support de montage.

• N'utilisez pas de tournevis à percussion.
• Àprou le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
• N'utilisez pas de trous de vis autres que les trous standard VESA pour l'installation.

Fixation du plateau

Fixez le plateau en utilisant 5 vis de montage de plateau (M3) (fournies).

Índice

[ESPANOL]

INFORMACION IMPORTANTE. 1

ESTIMADO CLIENTE DE SHARP 1

Ce MONITEUR LCD est équipé d'un STYLET TACTILE et d'un ADAPTATEUR SANS FIL.

Le sousigned, Sharp, declare que l'équipment radioélectrique du type STYLET TACTILE avec PN-ZL02A/PN-ZL05 est conforme à la directive 2014/53/UE. Le texte complét de la déclaration UE de conformité est disponible à l'adresse internet suivante:

http://www. sharp.eu/documents-of-conformity

• Spécifications

Piage de fréquence: 2402 MHz à 2480 MHz

Puisance de transmission sans fil: Moins de 5 dBm

Le sousigné, Sharp, déclare que l'équipement radioélectrique du type ADAPTATEUR SANS FIL PN-ZW01 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

http://www.sharp.eu/documents-of-conformity

• Specifications

Plage de frquence: 2400 MHz à 2483,5 MHz / 5150 MHz à 5250 MHz

Puisance de transmission sans fil: Moins de 20 dBm / 23 dBm (PIRE)
