VEREHRTE KUNDIN, VEREHRTER KUNDE

SICHERHEITSVORKEHRUNGEN 2

SICHERHEITSANLEITUNG 4

WICHTIG HINWEISE ZUR BEFESTIGUNG. 5

Technische Daten 5

Mitgelieferte Komponenten 6

Vorbereitung der Fernbedienung und von Touch-Pen...6

Anschlieben des Drahtlos-Adapters 7

Anschlieben des Drahtlos-Tokens 7

Anschlisse. 8

Ein- und ausschalten 9

Wichtige Hinweise zur Befestigung

(Fur SHARP-Handler und Servicetechniker) 10

Lesen Sie die Anleitungen, die sich auf der mitgelieferten CD-ROM befinden. (Zum Öffnen der Dateien wird Adobe Acrobat Reader besteht.)

WICHTIGE INFORMATIONEN

ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN.

VORSICHT

ELEKTKROSCHOCK-GEFAHR NICTHTOFFNEN

VORSICHT: ABDECKUNG NICTENTFERNEN: GEFAHR VON ELEKTROSCHOCK. KEINE WARTUNGSTEILE IM INNEREN. SERVICEARBEITEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURCHFUHREN LASSEN.

Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein nicht isolierter "gefährlicher Spannung" im Geräteinneren hin, die ausreichend groß ist, um einen Elektroschoch hervorzurufen.

Das Ausrufezeichen innerhalb eines Dreiecks weist den Benutzer auf wichtige Betriebs- und Wartungs- bzw. Serviceanweisungen in der Produktdokumentation hin.

VEREHRTE KUNDIN, VEREHRTER KUNDE

Wir danken Ohnen für den Kauf eines SHARP LCD-Gerätes. Um ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieser Produkte zu gewährleisten, lesen Sieitte den Abschnitt "Sicherheitsvorkehrungen" vor der Verwendung des Produkts durch.

SICHERHEITSVORKEHRUNGEN

Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um möglich Gefahren zu vermeiden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsitte die nachstehenden Anleitungen. Lesen Sie im Interesse ihrer eigenen Sicherheit sowie einer langen Lebensdauer des LCD-Gerates zunachst die nachstehenden Hinweise durch, bevor Sie das Produkt in Verwendungnehmen.

1. Bedienungsanleitungen lessen — Nehmen Sie das Produkt erst in Betrieb, nachdem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.

2. Bedienungsanleitung aufbewahren - These Bedienungsanleitung mit den Sicherheits- und Bedienungshinweisen sollen aufbewahrt werden, damit Sie im Bedarfsfall jederzeit darauf zu Rückgreifen können.

3. Warnungen beachten — Alle Warnungen auf dem Gerät und in den Bedienungsanleitungen sind genauestens zu beachten.

4. Anleitungen befolgen — Alle Anleitungen zur Bedienung müssen befolgt werden.

5. Reinigung — Vor dem Reinigen des Produkts trennen Sie esitte vom Stromnetz durchziehen des Netztsteckers aus der Steckdose. Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays. Verwenden Sie keine schmutzigem Tücher, da andernfalls das Produkt beschädigt werden kann.

6. Zusatzgeräte und Zubehör — Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör. Bei Verwendung anderer Zusatzgeräte bzw. Zubehörteile besteht evtl. Unfallgefahr.

7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Höhe von Wasser. Montieren Sie das Gerät unter keinem Umständen an einer Stelle, an der Wasser darauf tropfen kann. Achten Sie damit besonders auf Geräte, aus denen zuweilen Wasser tropf, wie etwa Klimaanlagen.

8. Belüftung — Die Belüftungsschlitze und andere Öffnungen im Gehäuse dnen der Belüftung des Geräts. Halten Sie diese Öffnungen unbedingt frei, da eine unzureichende Belüftung zu einer Überhitzung bzw. Verkurzung der Lebensdauer des Produkts führen kann. Stellen Sie das Gerät nicht auf ein Sofa, einen Lappen oder ähnliche Oberflächen, da die Belüftungsschlitze dadurch blockiert werden konnen. Stellen Sie das Gerät auch nicht in ein umschlossenes Gehäuse, wie z.B. in ein Bucherregal oder einen Schrank, sofern Dort nicht für eine ausreichende Belüftung gesorgt ist oder die Anweisungen des Herstellers befolggt werden.

9. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Objekte darauf abgestellt werden.

10. Der Bildschirm für diese Geser ist aus Glas hergestellt. Es kann daher brechen, wenn es zu Boden faltl oder einen Schlag oder Stoehralt. Seien Sie vorsichtig, dass Sie sich bei einem Bruch des Bildschirms nicht an den Scherben verletzen.

11. Überlastung — Vermeiden Sie eine Überlastung von Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Brand-und Stromschlaggefahr.

12. Eindringen von Gegenständen und Flüssigkeiten — Schieber Sie niemals irgendwelche Gegenstände durch die Gehäuseöffnungen in das Innere des Geräts. Im Produkt liegen hohe Spannungen vor. Durch das Einschieben von Gegenständen besteht Stromschlaggefahr bzw. die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus demselben Grunde dürfen auch keine Flüssigkeiten auf das Gerät verschüttet werden.

13. Wartung — Versuchen Sie auf keinen Fall, selbst Wartungsarbeiten am Gerät durchzuführen. Durch das Entfern von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefahren aus. Lassen Sie ähnliche Wartungsarbeiten ausschließlich von qualifiziertem Service-Personal ausführten.

14. Reparaturen — Trennen Sie in den folgenden Situationen那么简单 die Stromzufuhr durchziehen des Netztsteckers aus der Steckdose und lassen Sie das Produkt von qualifiziertem Service-Personal reparieren:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät nass geworden ist (z.B. durch Regen).
d. Wenn das Gerät nicht wie in der Bedienungsanleitung beschrieben funktioniert.

Nehmen Sie nur die in den Bedienungsanleitungen beschriebenen Einstellungen vor. Unsachgemäß Einstellungen an anderen Reglern konnen zu einer Beschädigung führen und machenhäufig umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.

f. Wenn das Gerä einen anormalen Zustand aufweist. Jedes erkennbare anormale Verhalten zeigt an, dass der Kundendienst erforderlich ist.

1. Ersatzteile - Wenn Ersatzteile bereits werden, stellen Sieitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen.
2. Sicherheitsüberprüfungen — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfrei Betriebszustand ist.
3. Wandmontage — Bei der Montage des Gerätes an der Wand ist sicherzustellen, dass die Befestigung nach der vom Hersteller empfohlenen Methode erfolgt.
4. Wärmequellen - Stellen Sie das Produkt nicht in der Höhe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verständern) auf, die Hitze abstrahlen.

5. Batterien — Durch falsche Anwendung konnen die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Höhe und Kleidung verschmutzen. Um diese Probleme zu vermeiden, beachten Sieitte die folgenden Sicherheitshinweise:

6. Verwenden Sie nur empfohlene Batterietypen.

7. Achten Sie beim Einlagen der Batterien darauf, dass die Plus- (+) und die Minus- (-) Seite der Batterien gemäß den Anweisungen im Fachinneren richtig ausgerichtet sind.

8. Verwenden Sie nicht alte und neue Batterien gemeinsam.
9. Verwenden Sie keine Batterien entsprechenden Typs. Batterien derselben Form können unterschiedliche Spannungswerte besitzen.
10. Ersetzen Sie eine leere Batterie sofort durch eine neue.
11. Wenn Sie die Fernbedienung länger Zeit nicht verwenden, entnahmeen Sie die Batterien.

12. Wenn ausgetretene Batterieflüssigkeit auf Haut oder Kleidung gelangt, müssen Sie diese einzeln mit Wasser spulen. Wenn Batterieflüssigkeit in die Augen gelangt, **duren Sie die Augen auf keine Fall reiben, sondern am besten mit viel Wasser spulen und仅供 einen Arzt aufsuchen. Batterieflissigkeit kann Hautreizungen hervorrufen oder Augenschaden verursachen.

13. Be der Verwendung des Monitors ist darauf zu achten, dass Gefahren fur Leib und Leben, Schaden an Gebäuden und anderen Gegenständen sowie eine Beeinflussung von wichtigen oder gefährlichen Geräten, wie z.B. der Nuklearreactionssteuerung in Atomanlagen, lebenserhaltenden Geräten in medizinischen Einrichtungen oder Raketenabschusssteuerungen in Waffensystemen vermieden werden.

14. Vermeiden Sie es, Teile des Produkts, die sich erwärmen, über längerere Zeit hinweg zu berühren. Dies konnte zu leichten Verbrennungen führen.
15. Nehmen Sie theses Produkt nicht ändern.

WARNING:

Dies ist ein Produkt der Klasse A. Dieses Produkt kann im Wohnbereich Funkstörungen verursachen. In thisem Fall kann vom Benutzer verlangt werden, entsprechende Maßnahmen zu ergreifen.

Geräte der KLASSE I dürfen nur an eine NETZSTECKDOSE mit Schutzerdung angeschlossen werden.

Verwenden Sie EMV-gerechte, abgeschirmte Kabel, um die folgenden Anschlüsse zu verbinden: HDMI-Eingangsanschluss, D-sub-Eingangsanschluss und DisplayPort-Eingangs-/Ausgangsanschluss.

Wenn ein Monitor nicht auf einer stabilen Unterlage aufgestellt wird, besteht die Gefahr, dass er kippt oder fällt. Zahlreiche Verletzungen, besonder bei Kindern, konnen durch einfache Vorsichtsmaßnahmen vermieden werden:

• Bei Verwendung der vom Hersteller empfohlenen Befestigungsvorrichtungen, wie z.B. Wandhalterung.
• Stellen Sie den Monitor nur auf Möbelstücke, die ausreichend belastbar sind.
• Achten Sie daraufuf, dass der Monitor nicht über den Rand des Möbelstücks, auf dem er stehen, vorsteht.
• Stellen Sie den Monitor niemals auf ein große Möbelstück (z.B. einen Schrank oder in ein Bucherregal), ohne sowohl das Möbelstück als auch den Monitor an einem geeigneten Element safer zu verankern.
• Stellen Sie den Monitor niemals auf ein Tuch oder andere Materialen, die zwischen dem Monitor und dem Möbelstück, auf dem er stehen, liegen.
• Weisen Sie Kinder eindringlich darauf auf hin, dass es gefährlich ist, auf ein Mobelstück zu klettern, um an den Monitor oder seine Regler zu gelangen.
• Dieses Gerät ist für die Verwendung an Orten, an denen sich Kinder unbeaufsichtigt aufhalten konnen, nicht geeignet.

Wichtige Hinweise für die Sicherheit von Kindern

• Lassen Sie Kinder niemals auf den Monitor klettern oder am Monitor spielern.
• Stellen Sie den Monitor nicht auf Möbelstücke, die leicht als Stufen verwendet werden konnten, wie zum Beispiel eine Truhe oder Kommode.
• Bedenken Sie, dass Kinder bei Betrachtung eines Fernsehprogramms – und ganz besonderss bei einem “überlebensgroßen” Monitor – in starke Aufregung verfallen können. Der Monitor sollte so aufgestellt werden, dass er nicht umgestoßen oder gekippt werden kann.
• Alle am Monitor angeschlossenen Kabel und Strange sollen so verlegt werden, dass neugierige Kinder nicht daranziehen oder sie ergreifen konnen.

SICHERHEITSANLEITUNG

• Verwenden Sie den Monitor nicht an Orten mit hoher Staubentwicklung, hoher Luftfeuchigkeit oder an Orten, an denen der Monitor mit Öl oder Dampf in Kontakt kommt können. Verwenden Sie den Monitor nicht an Orten, an denen atzende Gase (Schwefeldioxid, Schwefelwasserstoff, Stickstoffdioxid, Chlor, Ammoniak, Ozon) auftreten können. Dies zu einem Brand führen können.
• Achten Sie daraufuf, dass der Monitor nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Achten Sie auch daraufuf, keine Gegenstände, wie z.B. Buroklammern oder sonstige spitze Gegenstände, in den Monitor zu stecken. Die Folge konnte ein Brand oder Stromschlag sein.
• Stellen Sie den Monitor nicht auf instabile Gegenstände oder an andere unsichere Stellen. Setzen Sie den Monitor keinen starken Stößen oder Erschütterungen aus. Wenn der Monitor hinunterfällig oder umkippt, können er Schadennehmen.
• Stellen Sie den Monitor nicht in der Höhe von Heizungen oder an anderen Stellen auf, an denen hohe Temperaturen auftreten, da dies zu einer übermöig starken Erhitzung mit der Folge eines Brandes führen können.
• Stellen Sie den Monitor nicht an Orten auf, an denen er direktem Sonnenlicht ausgesetzt ist. Bei einer Verwendung des Monitors in direktem Sonnenlicht besteht die Gefahr, dass sich das Gehäuse verformt oder Funktionstörungen auftreten.
• Bitte entfernen Sie regelmäßig Staub und Schmutz von der Belüftungsöffnung. Wenn sich Staub an der Belüftungsöffnung oder im Inneren des Monitors ansammelt, kann es zu einer Überhitzung des Geräts und in der Folge zu einem Brand oder zu Fehlfungtionen kommt. Bitte halten Sie das Innere des Monitors von einem autorisierten SHARP-Änderer oder einem SHARP Servicecenter reinigen.
• Die Steckdose sollte sich in der Höhe des Gerätes befinden und leicht zugänglich sein.
• Bedieren Sie den Bildschirm nicht mit harten oder spitzen Gegenständen, wie Fingernägel oder Bleistift.

DasNetzkabel

• Verwenden Sie nur das mit dem Monitor geleiferte Netzkabel.
• Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren Gegenstände darauf, und überdehnener oder knicken Sie es nicht. Verwenden Sie keine Veränderungskabel. Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.
• Verwenden Sie das Netzkabel nicht mit einer Mehrfachsteckdose.

Die Verwendung eines Verlängerungskabels kann aufgrund von Überhitzung zu einem Brand führen.

• Achten Sie darauf, dass Sie beim Einstecken oder Ausstecken des Netzsteckers keine nassen Höhe haben, um einen Elektroschlag zu vermeiden.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät langere Zeit über nicht verwenden.
• Führn Sie keine Reparaturversuche an einem beschädigten oder nicht Funktionstüchtigen Netzkabel durch. Überlassen Sie Reparaturarbeitungen ausschließlich dem Kundendienst.

WLAN

• Die für WLAN verwendeten Kanäle und Frenzen sind je nach Land und Region unterschiedlich.
• Stellen Sie die entsprechenden REGION SETTING (WIRELESS) für ihre Region ein.

WICHTIG HINWEISE ZUR BEFESTIGUNG

• Dieses Produkt ist nicht für den Gebrauch im Freien gedacht.

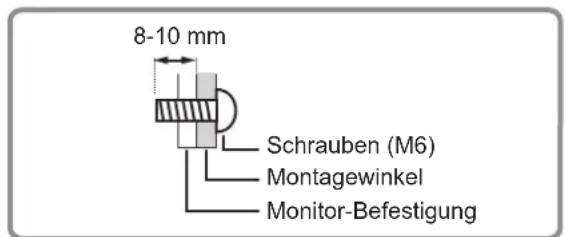

• Ein Montagewinkel, der den VESA-Spezifikationen entspricht, ist erforderlich.
• Da der Monitor sehr schwer ist, sollen den Sie ihren Handl er vor dem Befestigen, Abmontieren oder Transportieren des Monitors um Rat Fragen.
• Für die Wandbefestigung des Monitors sind Spezialkenntnisse erforderlich. Diese Arbeit darf daher nur von einem autorisierten SHARP-Händler durchgeführt werden. Führren Sie diese Arbeit niemals selbst durch. Unser Unternehmen übernimmt keine Verantwortung für Unfälle oder Verletzungen, die sich durch eine falsche Befestigung oder einen falschen Umgang mit dem Gerät ergeben.
• Verwenden Sie den Monitor mit der Vorderseite senkrecht zu einer ebenen Fläche. Nötigenfalls können Sie den Monitor um bis zu 20 Grad nach oben neigen.
• Halten Sie den Monitor beim Tragen an den Griffen und an der Unterseite. Fassen Sieihn nicht am Bildschirm oder der Ablage an. Das Gerät konnte dadurch beschädigt werden, oder Sie konnten sich damit verletzen.

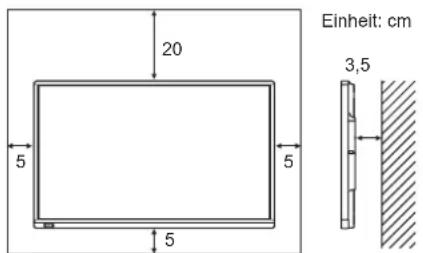

• Dieser Monitor sollte bei einer Umgebungstemperatur zwischen 5^ und 35^ verwendet werden. Rund um den Monitor muss genugend Luft sein, damit die Wärme aus dem Geräteinneren gut entweichen kann.

• Wenn es aus irgendem Grund schwierig ist, ausreichend Platz frei zu halten, etwa weil der Monitor in ein Gehäuse eingebaut wird, oder wenn die Umgebungstemperatur außerhalb des zulässigen Bereichs von 5^ bis 35^ liegen können, so müssen Sie ein Geblase installieren oder andere Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten.
• Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in thisem Fallitte die für das Zubehör empfohlenen Temperaturbedingungen.
• Wenn Sie zwei oder mehrere Monitor-Einheiten nebeneinander einbauen, achten Sie darauf, dass der Abstand zwischen den Einheiten mindestens 5 mm beträgt, damit kein Druck auf die Nebeneinheit oder Struktur durch die thermische Wärmeentwicklung entstehen kann.
• Alle Belüftungsöffnungen müssen stets frei bleiben. Wenn die Temperatur innerhalb des Monitors ansteigt, kann this zu Fehlfunktionen führen.
• Stellen Sie den Monitor nicht auf ein anderes Gerät, das Wärme erzeugt.
• Verwenden Sie das Gerät nicht an Orten, an denen es direkter Sonneneinstrahlung oder anderen starken Lichteinfall ausgesetzt ist. Weil für die Bedienung Infrarotstrahlen verwendet werden, können Störungen durch Lichteinfall verursacht werden.
• Wenn mehrere Monitore in der Höhe voneinander verwendet werden, stellen Sie safer, dass der Infrarot-Sender/Empfänger nicht die anderen beeinträchtigt.

Technische Daten

Model PN-70TW3A PN-60TW3A
Leistungsaufnahme	AC 100 V - 240 V, 2,7 A, 50/60 Hz	AC 100 V - 240 V, 2,3 A, 50/60 Hz
Betriebstemperatur * 5°C bis 35°C
Relative Luftfeuchtigkeit 20% bis 80% (Keine Kondensation)
Stromverbrauch (Maximal) 235 W 190 W
Abmessungen (ohne Vorsprünge) (mm)	Ca. 1647 (W) x 94 (D) x 1010 (H)	Ca. 1437 (W) x 94 (D) x 890 (H)
Gewicht (kg)		Ca. 61

• Die Temperaturbedingungen können sich ändern, wenn das Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in thisem Fall bereits die für das Zubehör empfohlenen Temperaturbedingungen.
  Bedingt durch fortlaufende technische Verbesserungen gehalt sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Ca. 48

Mitgelieferte Komponenten

Sollte eine der angeführten Componenten fehlen, kontaktieren Sieitte ihren Handler.

LCD-Monitor: 1
Fernbedienung: 1
Netzkabel
Fernbedienung-Batterie (R-6 (GröBe "AA)): 2
Kabelklammer: 3

Kabelklammer (Einstecktyp): 2

Touch-Pen-Adapter (PN-ZL05): 1

Drahtlos-Adapter (PN-ZW01): 1

Drahtlos-Token: 1

CD-ROM (Utility Disk): 1

Lizenz fur SHARP Display Connect: 1
□ Installationsanleitung (diese Anleitung): 1
Touch-Pen (PN-ZL02A): 1
Pen-Spitze (fur Touch-Pen): 2

Touch-Pen-Batterie (LR-03 (Größe "AAA)): 1

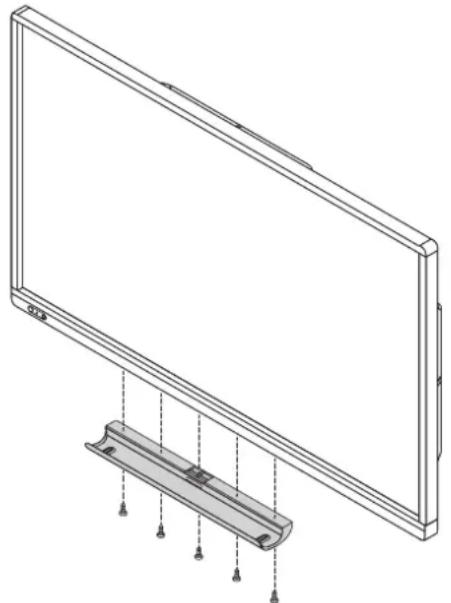

□ Ablage: 1
USB-Kabel: 1
Schwamm:
Kamerahalterung: 1
Kameraschaube (Zollgewinde): 1
Touch-Pen-Adapterschraube
(Stufenschraube, M3): 1
Ablagenschrauben (M3): 5
Drahtlos-Adapterabdeckung: 1
RS-232C-Konvertierungskabel (Ø3,5-mm-Miniklinke): 1
SHARP-Logo-Aufkleber:1

Um das Logo zu verdecken, überkleben Sie das SHARP-Logo mit diesen Aufkleber.

Vorbereitung der Fernbedienung und von Touch-Pen

Einlagen der Batterien

1. Drücken Sie leicht auf den Batteriefachdeckel und schiben Sieihn in die Richtung des Pfeils.

1. Beachen Sie die Anweisungen im Fachinneren und legen Sie die mitgelieferten Batterien (2 R-6 Batterien, d. h. Groß "AA", Mignonzelle) richtig ein (auf die Plus- (+) und Minus- (-) Seite achten).
2. Schlieben Sie die Abdeckung.

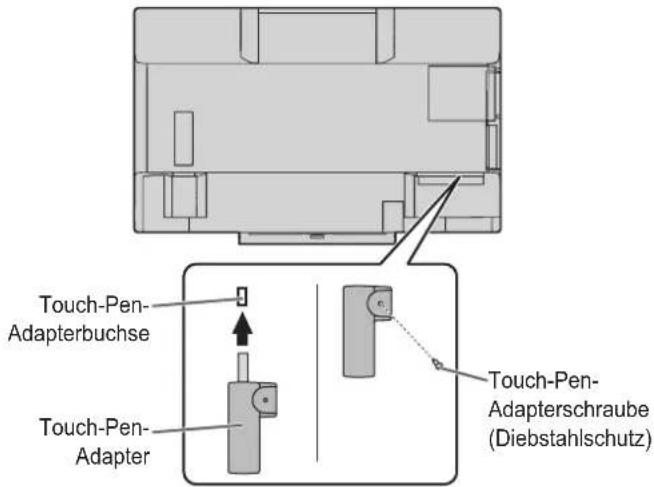

Anschlieben des Touch-Pen-Adapters

Stecken Sie den Touch-Pen-Adapter in die Touch-Pen-Adapterbuchse am Monitor, um den Touch-Pen verwenden zu können.

Einsetzen der Batterie

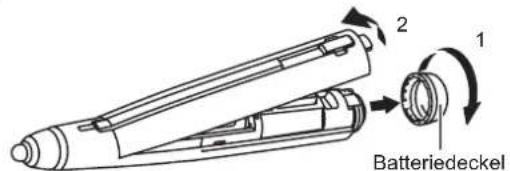

1. Entfernen Sie den Batteriedeckel.
2. Offnen Sie die Abdeckung und setzen Sie die mitgelieferte Batterie (LR-03 (GröBe "AAA")) in den Touch-Pen ein.

Beachten Sie die "+"- und "-"-Markierung im Inneren des Touch-Pen und legen Sie die Batterie richtig ausgerichtet ein.

1. Bringen Sie die Abdeckung und den Batteriedeckel wieder an.

TIPPS

• Um einen optional erhähtlichen Touch-Pen mit dem Monitor verwenden zu konnen, muss der Touch-Pen im Touch-Pen-Adapter registriert sein. (Paarung) Für Einzelheiten wird auf die Bedienungsanleitung für das Touch pen Management Tool verwiesen.

Anschließlich des Drahtlos-Adapters

Um den Computer drahtlos mit dem Monitor zu verbinden, schreiben Sie den Drahtlos-Adapter (im Lieferumfang enthalten) am Monitor an.

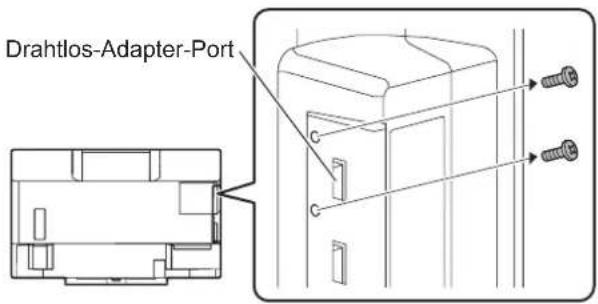

1. Entfernen Sie Schraube, die kein dem Drahtlos-Adapter-Port am Monitor angebracht ist.

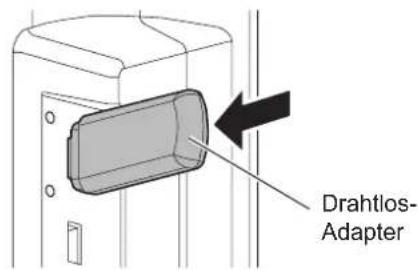

1. Schlieben Sie den Drahtlos-Adapter (im Lieferumfang enthalten) am Drahtlos-Adapter-port an.

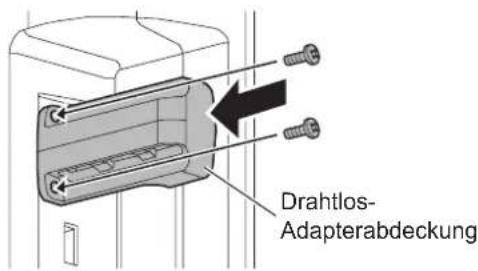

1. Befestigen Sie die Drahtlos-Adapterabdeckung (im Lieferumfang enthalten) undziehen Sie diese mit der in Schritt 1 entfernten Schraube fest.

Vorsicht

• Am PN-60TW3A steht der Drahtlos-Adapter am Monitor hervor. Achten Sie darauf, dass Sie nicht gegen den Anschluss stoffen oder darüber ziehen.

Anschließlich des Drahtlos-Token

Das Drahtlos-Token enthalt die "MirrorOp for SHARP" Software, die zum drahtlosen Verbinden eines Computers verwendet wird. Verbinden Sie das Drahtlos-Token mit dem Computer, auf dem eine drahtlose Anzeige erfolgen soll. Weitere Informationen finden Sie im Bedienungsanleitung des Wireless Controller.

Anschlüsse

Vorsicht

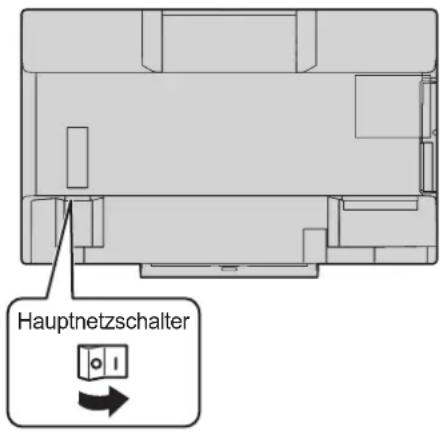

• Schalten Sie unbedingt den Hauptschalter aus undziehen Sie den Netzstecker, bevor Sie Kabel anschlieben oder abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschreiben möchten.
• Verwechseln Sie beim Anschlieben nicht die Signaleingänge mit den Signalausgänge. Dies konnte zu Fehlfunktionen und anderen Problumen führen.

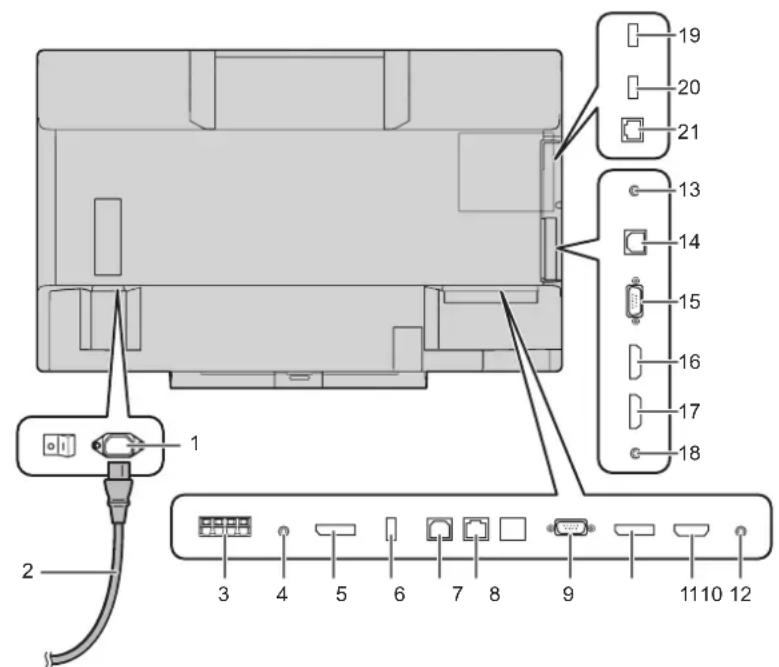

Zur Steckdose

1. Netzsteckerbuchse
2. Netzkabel (im Lieferumfang enthalten)
3. Anschlüsse für externe Laufsprecher
4. Audio-Ausgangsanschluss
5. DisplayPort-Ausgangsanschluss
6. Touch-Pen-Adapterbuchse
7. USB 1-Buchse (fur Touch-Panel)
8. LAN-Anschluss
9. D-Sub1-Eingangsanschluss
   10.DisplayPort-Eingangsanschluss
   11.HDMI-Eingangsanschluss
   12.Audio1Eingangsanschluss
   13.RS-232C-Eingangsanschluss
   14.USB2-Buchse (fur Touch-Panel)
10. D-Sub2-Eingangsanschluss
    16.HDMI2-Eingangsanschluss
    17.HDMI3-Eingangsanschluss
    18.Audio2Eingangsanschluss

Wireless Controller-Anschluss

19.Drahtlos-Adapter-Port
20.USBBuchse
21.LAN-Anschluss

TIPPS

• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmod in AUDIO SELECT

Eingangsmodus	Audioeingangsanschluss (Werkseinstellung)
D-SUB1 Audio1 Eingangsanschluss
D-SUB2 Audio2 Eingangsanschluss
DisplayPort DisplayPort-Eingangsanschluss
HDMI1 HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss

Eingangsmodus	Audioeingangsanschluss (Werkseinstellung)
HDMI3 HDMI3-Eingangssanschluss
Direct Drawing (Direktes Zeichnen)	Audio1 Eingangsanschluss
Wireless (Drahtlos)	Drahtlos

• Um das Touch-Panel mit einem Computer verwenden zu konnen, der am Videoeingangsanschluss这点es Monitors angeschlossen ist, müssen das Touch-Panel und der Computer miteinander verbunden sein und das Touch pen Management Tool sowie die Pen Software müssen von der mitgelieferten CD-ROM im Computer installiert worden sein. Wenn der Information Display Downloader installiert wurde, können Sie die neusten Versionen der Software prufen und downloaden.
• Zur Verwendung eines Touch-panels mit einem Computer, der an der Unterseite angeschlossen ist, verwenden Sie die USB 1-Buchse.
  Zur Verwendung eines Touch-panels mit einem Computer, der an der Seite angeschlossen ist, verwenden Sie die USB 2-Buchse. (Werkseinstellung. Kann unter TOUCH INPUT SELECT im Menu SETUP geändert werden.)
• Das Setup-Programm für den SHARP Display Connect und Touch Viewing Software steht über den Information Display Downloader zum Download bereit.
• Um einen Computer-Bildschirm drahtlos auf dem Monitor anzuzeigen, verwenden Sie MirrorOp for SHARP und den integrierten Wireless Controller. Im Wireless (Drahtlos) Modus kann das Touch-Panel auch mit einem Computer verwendet werden, auf dem das Touch pen Management Tool nicht installiert wurde.
• Für die Installation und Verwendung der Software wird auf die jeweilige Bedienungsanleitung verwiesen.
  Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein geschütztes Warenzeichen von Video Electronics Standards Association.
• Adobe, Acrobat, und Acrobat Reader sind in den USA und/oder anderen Ländern entweder geschützte Warenzeichen oder Warenzeichen von Adobe Systems Incorporated.
• MirrorOp ist ein geschütztes Warenzeichen von Awind, Inc.
• Alle andere Markenprodukt und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der betreffenden Urheberrechtinhaber.

Ein- und ausschalten

Vorsicht

• Schalten Sie zuerst den Monitor und erst danach den Computer oder ein anderes Wiedergabegerät ein.
• Schalten Sie den Monitor einmal am Tag in den ausgeschalteten Zustand (Standby-Modus), um die Leistungsfähigkeit des Wireless Controllers aufrechtzuerhalten.
• Warten Sie zwischen dem Ein- und Ausschalten des Hauptnetzschalters oder der POWER-Taste immer mindestens 5 Sekunden. Ist der zeitliche Abstand kurz, kann es zu Fehlfunktionen kommt.

Einschalten des Netzstroms

Vorsicht

Die Hauptstromversorgung muss mithilfe des Hauptnetzschalters ein- und ausgeschelt werden. Wahrend der Hauptschalter eingeschelt ist, darf das Netzkabel nicht abgezogen/angeschlossen oder der Trennschalter ein- und ausgeschelt werden.
- Für eine komplette elektrische Trennung muss der Netzstecker abgezogen werden.

Einschalten

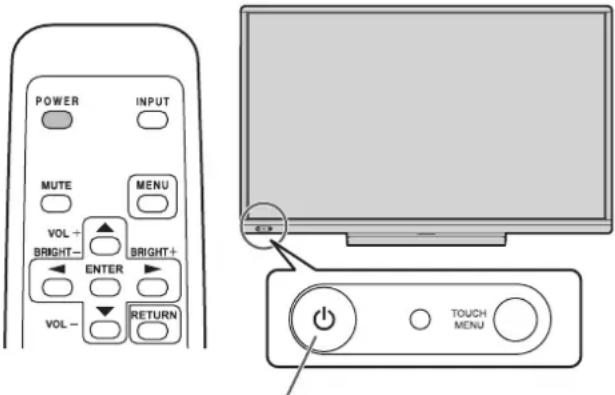

1. Drücken Sie auf die POWER-Taste.
POWER-Taste/Betriebs-LED

Status	Betriebszustand des Monitors
Leuchtet grün Monitor eingeschaltet
Leuchtet orange	Monitor ausgeschaltet(Standby-Modus)
Grün blinkend	Eingangssignal-Wartemodus

Betriebsmodus

Wenn der Monitor zum ersten Mal in Betrieb genommen wird, entscheidt das Betriebsmodus-Einstellfenster. Wahlen Sie hier MODE1 oder MODE2 aus.

MODE1

OFF IF NO OPERATION ist auf ON gesetzt, und POWER SAVE MODE ist auf ON gesetzt. (Diese Einstellungen können nicht geändert werden.) Legt fest, ob der Monitor in den Standby-Modus wechseln soll, wenn für mehr als 4 Stunden kein Befehl über die Fernbedienung, oder über das LAN empfangen wird. Der Stromverbrauch wird im Standby-Modus minimiert.

MODE2

Ermoglicht den Standardbetrieb. OFF IF NO OPERATION < AUTO SYSTEM AUS> ist auf OFF gesetzt, und POWER SAVE MODE ist auf OFF gesetzt. Diese Einstellungen können geändert werden.

Auch nach erfolgter Einstellung konnen Änderungen mittels OPERATION MODE im Menu des Monitors vorgenommen werden. (Siehe Bedienungsanleitung.)

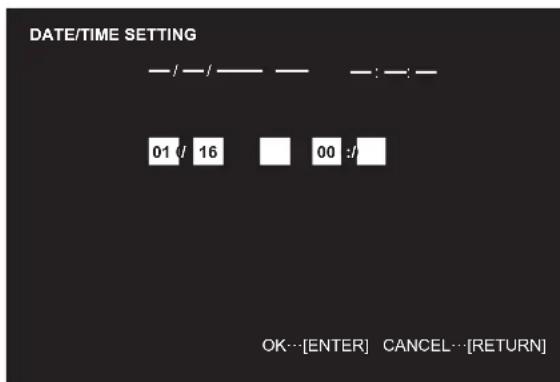

Einstellung von Datum/Uhrzeit

• Wenn der Monitor zum ersten Mal eingeschaltet wird, muss die Zeit erst eingestellt werden. Es erscheint der Einstellbildschirm für Datum/Uhrzeit. Stellen Sie das Datum und die Uhrzeit ein.

1. Drücken Sie auf oder, um das Datum und die Uhrzeit auszuwahlen, und drücken Sie auf oder um die Zahlenwerte zuändern.

2. Drucken Sie aufENTER

3. Stellen Sie jetzt das Datum und die Uhrzeit ein.

4. Der Bildschirm für die Einstellung des Datumss bzw. Der Uhrzeit schließt sich automatisch, wenn innerhalb von ca. 15 Sekunden keine Bedienung erfolgt. Datum und Uhrzeit können mit DATE/TIME SETTING im Menu SETUP eingestellt werden, wenn der Bildschirm für die Einstellung des Datumss bzw. der Uhrzeit verschwindet.

TIPPS

• Geben Sie das Datum in der Reihenfolge "Tag/Monat/Jahr" ein.
• Geben Sie die Zeit in der 24h-Schreibenweise ein.
  Die Uhr wird mithilfe der internen Batterie betrieben.
• Wenn beim Einsatzen des Geräts das Fenster zur Einstellung von Uhrzeit und Datum erscheint, obwohl Sie Zeit und Datum bereits eingestellt haben, ist möglicherweise die interne Batterie leer. Wenden Sie sich für den Austausch der Batterie an ihren SHARP-händler oder das nachstgelegene SHARP Servicecenter.
• Geschäftzte Lebensdauer der internen Batterie: circa 5 Jahre (abhängig von der Nutzung des Monitors)
• Die im Gerät enthaltene Batterie wurde vor der Auslieferung im Werk eingelegt. Es besteht daher die Möglichkeit, dass sie nicht so lange hält wie erwartet.

Ausschalten

1. Drücken Sie auf die POWER-Taste.

Der Monitor wechsel in den Standby-Modus.

Vorsicht

• Wenn das Gerä ausgeschaltet ist, kann der WLAN-Zugangspunkt des Wireless Controller nicht verwendet werden.
• Beim Ausschalten geben alle handschriftlichen Daten in den Modi Wireless (Drahtlos) und Direct Drawing (Direktes Zeichnen) verloren. Vor dem Ausschalten sollenn Sie stets alle erforderlichen Daten speichern. In den Modi Direct Drawing (Direktes Zeichnen) oder Wireless (Drahtlos) wird eine Bestätigungsmedlung angezeigt, wenn die POWER-Taste gedrückt wurde.
• Wird der Monitor per SCHEDULE , LAN-Steuerung oder OFF IF NO OPERATION ausgeschaltet, müssen Sie alle Daten, die Sie noch brauchen, im Vorfeld speichern. Der Monitor wird auch dann ausgeschaltet, wenn noch nicht gespeicherte Daten vorhanden sind. (Die Daten gehen verloren.)

Wichtige Hinweise zur Befestigung (Für SHARP-Handler und Servicetechniker)

• Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. (PN-60TW3A: mindestens 3 Personen.)
• Verwenden Sie dazu einen Wandhalterung, der für die Befestigung des Monitors geeignet ist.
• Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmen Materialien (z.B. Gips,)dunnem Kunststoff usw.)bestehen, entsprechend zu verstärken.

Der Monitor und der Befestigungswinkel dürfen nur an einer Wand montiert werden, die mindestens das vierfache Gewicht des Monitors tragen kann. Wahlen Sie das für Material und Wandstruktur jeweils am besten geeignete Befestigungsverfahren aus.

• Verwenden Sie die M6-Schrauben, die 8 bis 10 mm länger als die Dicke des Montagewinkel sind, zum Befestigen des VESA-kompatiblen Montagewinkel.

• Verwenden Sie keinen Schlag-oder Akkuschrauber.
• Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung loseen kann.
• Verwenden Sie für die Installation nur VESA-Befestigungen.

■Anbringen der Ablage

Verwenden Sie zum Sichern der Ablage 5 Ablagenschrauben (M3) (im Lieferumfang enthalten).

CopepxaHne

[PYCCKN]

BAKHAR INΦOPMAUHA 1

YBAKAEMbI KJIeHT KOMNAHIM SHARP 2

IPABNJIA TEXHNKI BE30NACHOCTN. 2

HCHTPYKUNI NO B3ONACHOCTN. 4

Dieser LCD FARBMONITOR ist mit TOUCH-PEN und DRAHTLOS-ADAPTER ausgestattet.

Hiermit erklart Sharp, dass der Funkanlageotyp TOUCH-PEN mit PN-ZL02A/ PN-ZL05 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklung ist unter der folgenden Internetadresse verfügbar: http://www.strap.eu/documents-of-conformity

• Technische Daten

Frequenzbereich: 2402 MHz bis 2480 MHz

Leistung der Funkübertragung: Weniger als 5 dBm

Hiermit erklart Sharp, dass der Funkanlageotyp DRAHTLOS-ADAPTER PN-ZW01 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklarung ist unter der folgenden Internetadresse verfügbar: http://www.sharp.eu/documents-of-conformity

• Technische Daten

Frequenzbereich: 2400 MHz bis 2483.5 MHz / 5150 MHz bis 5250 MHz

Leistung der Funkübertragung: Weniger als 20 dBm / 23 dBm (EIRP)

Frequentiebereik: 2402 MHz tot 2480 MHz

[Deutschland (DE)] Nur zur Verwendung in Innenräumen.

[Españá (ES)] Uso en interiores solamente.

[Portugal (PT)] Apenas para'utilisation no interior.

[France (FR)] Usage interieur uniquement.
