MODE D'EMPLOI UG 8330 MIELE

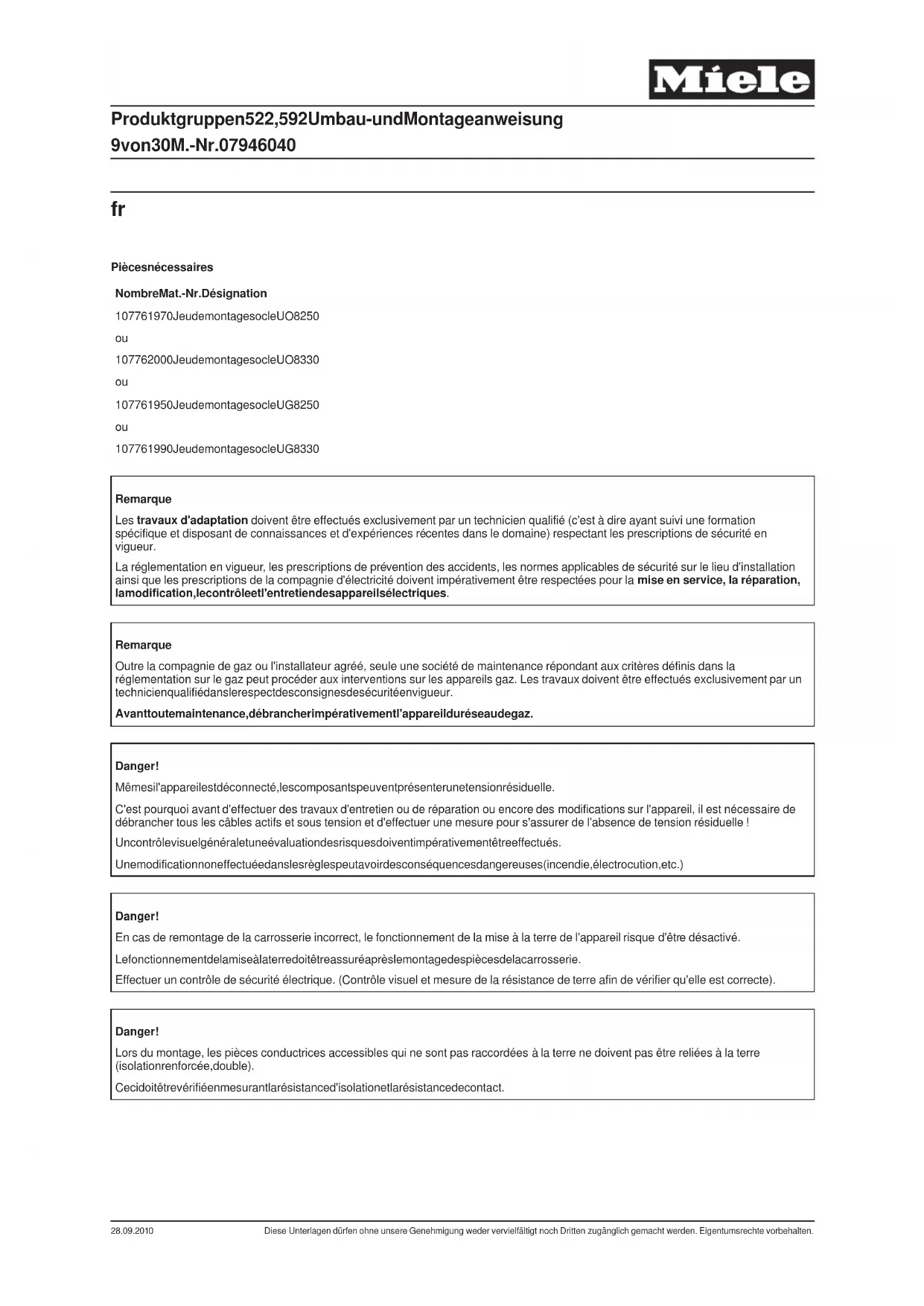

Nombre Mat.-Nr. Désignation 1 07761970 Jeu de montage socle UO 8250

1 07761990 Jeu de montage socle UG 8330 Remarque Les travaux d'adaptation doivent être effectués exclusivement par un technicien qualifié (c'est à dire ayant suivi une formation spécifique et disposant de connaissances et d'expériences récentes dans le domaine) respectant les prescriptions de sécurité en vigueur. La réglementation en vigueur, les prescriptions de prévention des accidents, les normes applicables de sécurité sur le lieu d'installation ainsi que les prescriptions de la compagnie d'électricité doivent impérativement être respectées pour la mise en service, la réparation, la modification, le contrôle et l'entretien des appareils électriques. Remarque Outre la compagnie de gaz ou l'installateur agréé, seule une société de maintenance répondant aux critères définis dans la réglementation sur le gaz peut procéder aux interventions sur les appareils gaz. Les travaux doivent être effectués exclusivement par un technicien qualifié dans le respect des consignes de sécurité en vigueur. Avant toute maintenance, débrancher impérativement l'appareil du réseau de gaz. Danger ! Même si l'appareil est déconnecté, les composants peuvent présenter une tension résiduelle. C'est pourquoi avant d'effectuer des travaux d'entretien ou de réparation ou encore des modifications sur l'appareil, il est nécessaire de débrancher tous les câbles actifs et sous tension et d'effectuer une mesure pour s'assurer de l'absence de tension résiduelle ! Un contrôle visuel général et une évaluation des risques doivent impérativement être effectués. Une modification non effectuée dans les règles peut avoir des conséquences dangereuses (incendie, électrocution, etc.) Danger ! En cas de remontage de la carrosserie incorrect, le fonctionnement de la mise à la terre de l'appareil risque d'être désactivé. Le fonctionnement de la mise à la terre doit être assuré après le montage des pièces de la carrosserie. Effectuer un contrôle de sécurité électrique. (Contrôle visuel et mesure de la résistance de terre afin de vérifier qu'elle est correcte). Danger ! Lors du montage, les pièces conductrices accessibles qui ne sont pas raccordées à la terre ne doivent pas être reliées à la terre (isolation renforcée, double). Ceci doit être vérifié en mesurant la résistance d'isolation et la résistance de contact. Produktgruppen 522, 592 Umbau- und Montageanweisung 9 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Danger ! Risque de blessure lors du montage

• Risque de décharge électrique. Débrancher tous les câbles sous tension avant d'effectuer les travaux d'entretien et de réparation.

• Ne monter le socle que sur les lave-linge non installés. Désinstallation : voir le mode d'emploi de la machine.

• Risque d'écrasement. Utiliser des gants antidérapants et des chaussures de sécurité.

• Risque d'écrasement. Ne pas mettre de parties du corps, en particulier les mains ou les pieds, sous ou entre les machines.

• Risque d'accident. Assurez-vous que les enfants ou les animaux ne peuvent pas pénétrer dans la pièce où les travaux sont effectués pendant le montage.

• Risque de blessure, en particulier au niveau de la colonne vertébrale. Prenez en compte le poids des appareils et ne surestimez pas votre force. Indication du poids de la machine, voir mode d'emploi. Risque de basculement. Risque de blessure en cas de montage incorrect

• Toujours visser les machines sur le socle.

• En cas d'installation d'une seule machine sur socle, fixer le socle au sol avec le jeu de montage fixation au sol M.-Nr. 01497252. Fourni avec le jeu de montage.

• Pour la fixation au sol, fixer les quatre pieds au sol. Remarque N'utiliser le socle qu'avec les appareils Miele suivants :

• UO 8250 / UG 8250 = PT 8251, PT 8251 COP, PT 8253, PT 8255, PT 8257 UO 8330 / UG 8330 = PT 8331, PT 8331 COP, PT 8333, PT 8335, PT 8337 Remarque Outils nécessaires :

• Niveau pour l'installation d'aplomb du socle

• 1 x clé à fourche ouverture de 13 mm pour écrou M8

• 2 x clés à fourche ouverture de 10 mm pour écrou M6

• 1 x tournevis Torx 20 Remarque Le jeu de montage socle UO 8250 M.-Nr. 07761970 ou le jeu de montage socle UO 8330 M.-Nr. 07762000 se compose de :

• 1 x socle UO 8250 ou 1 socle UO 8330

• 1 x accessoire fixation au sol avec boîte : 4 x pattes de fixation / 8 x rondelles galvanisées B6,4 / 4 x vis à six pans M6 x 20 / 4 x écrous à six pans M 6 / 4 x chevilles S12 / 4 x rondelles 8,4 / 4 vis à bois à six pans 8 x 65 / 20 x cales / 8 x rondelles 38 mm Ø

• 1 x dossier de documents relatifs aux produits avec la présente notice de montage et la carte de mise en service. La présente notice d'adaptation et de montage "Notice de montage de socle UO 8250 / UO 8330, UG 8250 / UG 8330". Remarque Le jeu de montage socle UO 8250 M.-Nr. 07761950 ou le jeu de montage socle UG 8330 M.-Nr. 07761990 se compose de :

• 1 x socle UO 8250 ou 1 socle UO 8330, 1 x façade, 2 x parois latérales, 8 x vis à tête bombée 4,8 x 9,5 et 4 x amortisseurs caoutchouc, dans le jeu de montage de socle UG 8250 M.-Nr. 07761950

• 1 x accessoire fixation au sol avec boîte : 4 x pattes de fixation / 8 x rondelles galvanisées B6,4 / 4 x vis à six pans M6 x 20 / 4 x écrous à six pans M 6 / 4 x chevilles S12 / 4 x rondelles 8,4 / 4 vis à bois à six pans 8 x 65 / 20 x cales / 8 x rondelles 38 mm Ø

• 1 x dossier de documents relatifs aux produits avec la présente notice de montage et la carte de mise en service. La présente notice d'adaptation et de montage "Notice de montage de socle UO 8250 / UO 8330, UG 8250 / UG 8330". Liste des croquis : – Croquis 1, hauteur socle – Croquis 2, perçages de fixation au sol – Croquis 3, cotes des perçages de fixation au sol – Croquis 4, montage du passage de câble – Croquis 5, montage patte de fixation – Croquis 6, socle UG 8250 / UG 8330 Produktgruppen 522, 592 Umbau- und Montageanweisung 10 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x Abréviation Explication UM Socle Miele B Fixation au sol Tableau 1: Légende abréviations – Fermer le robinet de gaz le cas échéant. – Débrancher la machine du branchement électrique conforme et le cas échéant du réseau de gaz et protéger contre une remise en marche accidentelle. – Positionner le socle et dessiner les perçages, voir croquis 2, pos. 1.

Remarque Respecter les distances minimum du schéma d'installation. Distance latérale avec la machine de 10 mm minimum. – Effectuer 4 perçages de 12 mm de Ø et de 65 mm de profondeur dans le sol, voir croquis 3 – Insérer 4 chevilles S12 au ras du sol dans les perçages, voir croquis 4, pos. 1 – Disposer le socle d'aplomb verticalement et horizontalement (croquis 4, pos. 2) à l'aide des cales et du niveau à bulle. – Visser le socle avec les vis à bois à six pans 8 x 65 (croquis 4, pos. 3), les rondelles 8,4 (croquis 4, pos. 4) et les rondelles 38 mm Ø (croquis 4, pos. 5) sur le sol et serrer – Poser la machine sur le socle.

Danger ! Risque de blessure, en particulier au niveau de la colonne vertébrale. Prenez en compte le poids des appareils et ne surestimez pas votre force. Indication du poids de la machine, voir mode d'emploi. Risque d'écrasement. Ne pas mettre de parties du corps, en particulier les mains ou les pieds, sous ou entre les machines. – Poser les 4 pattes de fixation (croquis 5, pos. 1) sur les pieds de machine. – Insérer les 4 vis M6 (croquis 5, pos. 2) avec rondelles galvanisées B6,4 (croquis 5, pos. 3) par le haut dans les perçages. – Visser les 4 pattes de fixation par le bas avec les rondelles 38 mm Ø (croquis 5, pos. 4), rondelles galvanisées B6,4 (croquis 5, pos. 3) et écrous six pans M6 croquis 5, pos. 5.

Danger ! Risque de basculement et de chute ! La fixation de socle au sol et la fixation de la machine au socle sont obligatoires ! Remarque Adapter le tuyau d'évacuation en hauteur. Remarque Le matériel de fixation pour parquet flottant doit être fourni par l'exploitant. Socle UG 8250 / UG 8330 – Enfoncer 4 amortisseurs caoutchouc dans le socle, voir croquis 6, pos. 1. – Poser 2 parois latérales dans les fentes de la tôle de fond du sèche-linge croquis 6, pos. 2 et visser à fond avec les vis à tête bombée 4,8 x 9,5, voir croquis 6, pos. 3. – Visser la façade croquis 6, pos. 4 avec les vis à tête bombée 4,8 x 9,5, voir croquis 6, pos. 5. – Effectuer un contrôle de sécurité. – Relier la machine à un raccordement électrique conforme et le cas échant rebrancher le gaz également.
