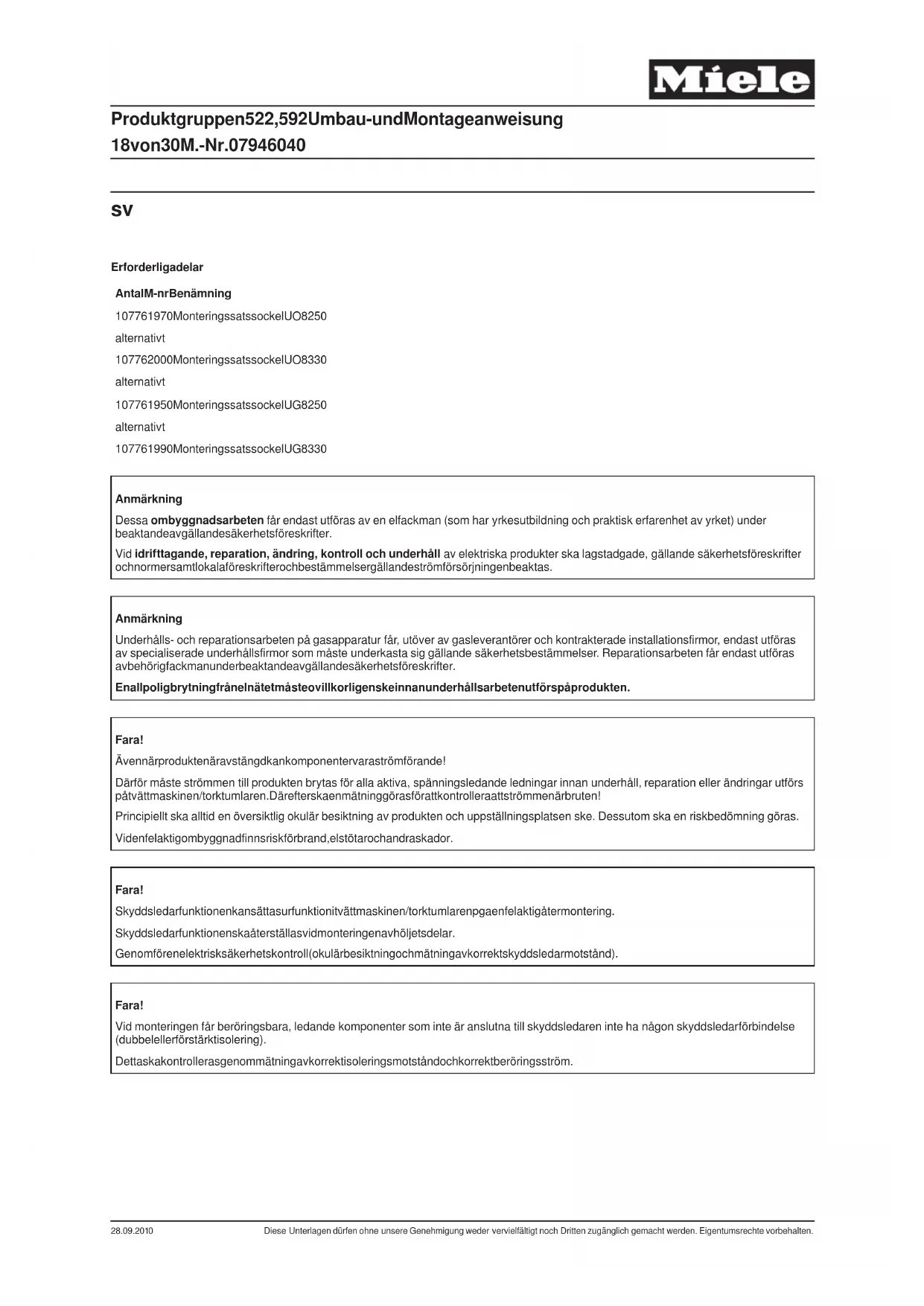

Antal M-nr Benämning 1 07761970 Monteringssats sockel UO 8250 alternativt 1 07762000 Monteringssats sockel UO 8330 alternativt 1 07761950 Monteringssats sockel UG 8250 alternativt 1 07761990 Monteringssats sockel UG 8330 Anmärkning Dessa ombyggnadsarbeten får endast utföras av en elfackman (som har yrkesutbildning och praktisk erfarenhet av yrket) under beaktande av gällande säkerhetsföreskrifter. Vid idrifttagande, reparation, ändring, kontroll och underhåll av elektriska produkter ska lagstadgade, gällande säkerhetsföreskrifter och normer samt lokala föreskrifter och bestämmelser gällande strömförsörjningen beaktas. Anmärkning Underhålls- och reparationsarbeten på gasapparatur får, utöver av gasleverantörer och kontrakterade installationsfirmor, endast utföras av specialiserade underhållsfirmor som måste underkasta sig gällande säkerhetsbestämmelser. Reparationsarbeten får endast utföras av behörig fackman under beaktande av gällande säkerhetsföreskrifter. En allpolig brytning från elnätet måste ovillkorligen ske innan underhållsarbeten utförs på produkten. Fara! Även när produkten är avstängd kan komponenter vara strömförande! Därför måste strömmen till produkten brytas för alla aktiva, spänningsledande ledningar innan underhåll, reparation eller ändringar utförs på tvättmaskinen/torktumlaren. Därefter ska en mätning göras för att kontrollera att strömmen är bruten! Principiellt ska alltid en översiktlig okulär besiktning av produkten och uppställningsplatsen ske. Dessutom ska en riskbedömning göras. Vid en felaktig ombyggnad finns risk för brand, elstötar och andra skador. Fara! Skyddsledarfunktionen kan sättas ur funktion i tvättmaskinen/torktumlaren p g a en felaktig återmontering. Skyddsledarfunktionen ska återställas vid monteringen av höljets delar. Genomför en elektrisk säkerhetskontroll (okulär besiktning och mätning av korrekt skyddsledarmotstånd). Fara! Vid monteringen får beröringsbara, ledande komponenter som inte är anslutna till skyddsledaren inte ha någon skyddsledarförbindelse (dubbel eller förstärkt isolering). Detta ska kontrolleras genom mätning av korrekt isoleringsmotstånd och korrekt beröringsström. Produktgruppen 522, 592 Umbau- und Montageanweisung 18 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Fara! Risk för skador under monteringen

• Risk för elektriska stötar. Innan underhålls- eller reparationsarbeten påbörjas ska strömmen brytas allpoligt till tvättmaskinen/ torktumlaren.

• Montera sockeln endast under tvättmaskiner/torktumlare som inte redan är installerade. Se tvättmaskinens/torktumlarens bruksanvisning för avinstallering.

• Klämrisk. Använd halkfria handskar och skyddsskor.

• Klämrisk. Se till att inga kroppsdelar, särskilt händer och fötter, hamnar under eller mellan maskinerna.

• Olycksrisk. Kontrollera att inga personer eller djur kommer i närheten av arbetsområdet under monteringsarbetet.

• Skaderisk, särskilt för skador på ryggraden. Beakta tvättmaskinens/torktumlarens vikt i förhållande till den egna kroppsstyrkan. Se tvättmaskinens/torktumlarens bruksanvisning för viktangivelse. Tvättmaskinen/torktumlaren kan välta. Risk för skador p g a felaktig montering.

• Skruva alltid fast tvättmaskinen/torktumlaren i sockeln.

• Om en sockel monteras enskilt ska den fästas vid golvet med monteringssatsen för golvförankring, m-nr 01497252, eller kraftigare. Den medföljer ombyggnadssatsen.

• Alla fyra sockelfötterna ska förankras i golvet. Anmärkning Använd sockeln uteslutande för följande Miele-maskiner:

• UO 8250/UG 8250 = PT 8251, PT 8251 COP, PT 8253, PT 8255, PT 8257 UO 8330/UG 8330 = PT 8331, PT 8331 COP, PT 8333, PT 8335, PT 8337 Anmärkning Nödvändiga verktyg:

• Vattenpass för att rikta sockeln vågrätt och lodrätt

• 1 x fast nyckel, nyckelvidd 13 mm för mutter M8

• 2 x fasta nycklar, nyckelvidd 10 mm för mutter M8

• 1 x skruvmejsel Torx 20 Anmärkning Monteringssatsen för sockel UO 8250 m-nr 07761970 resp. monteringssatsen för sockel UO 8330 m-nr 07762000 består av:

• 1 x sockel UO 8250 eller 1 sockel UO 8330

• 1 x tillbehör för golvförankring med låda: 4 x spännlaskar / 8 x förzinkade brickor B6,4 / 4 x sexkantskruvar M6 x 20 / 4 x sexkantmuttrar M6 / 4 x pluggar S12 / 4 x brickor 8,4 / 4 x träskruvar med sexkantskalle (fransk träskruv) 8 x 65 / 20 x distansbrickor / 8 x brickor 38 mm Ø

• 1 x tillbehör bifogad information med denna monteringsanvisning och kort för idrifttagande. Denna ombyggnads- och monteringsanvisning heter "Monteringsanvisning sockel UO 8250/UO 8330, UG 8250/UG 8330". Anmärkning Monteringssatsen för sockel UG 8250 m-nr 07761950 resp. monteringssatsen för sockel UG 8330 m-nr 07761990 består av:

• 1 x sockel UO 8250 eller 1 sockel UO 8330, 1 x front, 2 x sidovägg, 8 x skruvar med kullrig skalle 4,8 x 9,5 och 4 x gummibuffertar, för monteringssats sockel UG 8250 m-nr 07761950

• 1 x tillbehör för golvförankring med låda: 4 x spännlaskar / 8 x förzinkade brickor B6,4 / 4 x sexkantskruvar M6 x 20 / 4 x sexkantmuttrar M6 / 4 x pluggar S12 / 4 x brickor 8,4 / 4 x träskruvar med sexkantskalle (fransk träskruv) 8 x 65 / 20 x distansbrickor / 8 x brickor 38 mm Ø

Förkortning Förklaring UM Miele-sockel B Golvförankring tabell 1: Förteckning till förkortningar – Stäng i förekommande fall gasanslutningen. – Skilj tvättmaskinen/torktumlaren från elnätet och i förekommande fall från gasnätet och säkerställ att den inte kan kopplas in oavsiktligt. – Positionera sockeln och markera borrhålen, se bild 2, pos. 1.

Anmärkning Beakta de minsta avstånd som anges i installationsplanen. Tvättmaskinens/torktumlarens avstånd till vägg på sidan ska vara minst 10 mm. – Borra 4 hål med 12 mm Ø, ca 65 mm djupa i golvet, se bild 3. – Skjut in 4 pluggar (S12) i hålen, se bild 4, pos. 1. – Rikta sockeln vågrätt och lodrätt med hjälp av distansbrickor (bild 4, pos. 2) och vattenpass. – Skruva fast sockeln i golvet med hjälp av 4 träskruvar med sexkantskalle (fransk träskruv) 8 x 65 (bild 4, pos. 3), brickor 8,4 (bild 4, pos. 4) och brickor 38 mm Ø (bild 4, pos. 5). – Ställ tvättmaskinen/torktumlaren på sockeln.

Fara! Skaderisk, särskilt för skador på ryggraden. Beakta tvättmaskinens/torktumlarens vikt i förhållande till den egna kroppsstyrkan. Se tvättmaskinens/torktumlarens bruksanvisning för viktangivelse. Klämrisk. Se till att inga kroppsdelar, särskilt händer och fötter, hamnar under eller mellan maskinerna. – Skjut 4 spännlaskar (bild 5, pos. 1) över maskinfötterna. Laskarna ska ligga horisontellt. – Sätt in 4 sexkantskruvar M6 (bild 5, pos. 2) med förzinkade brickor B6,4 (bild 5, pos. 3) uppifrån genom de befintliga hålen. – Spänn fast de 4 spännlaskarna nedifrån med brickor 38 mm Ø bild 5, pos. 4), förzinkade brickor B6,4 bild 5, pos. 3) och sexkantmuttrar M6 bild 5, pos. 5).

Fara! Tvättmaskinen/torktumlaren kan välta! Det är absolut nödvändigt att fästa sockeln i golvet och att fästa tvättmaskinen/torktumlaren på sockeln! Anmärkning Anpassa frånluftsrörets höjd. Anmärkning I förekommande fall ska fästmaterial för flytande golvmassa skaffas fram på uppställningsplatsen. Sockel UG 8250/UG 8330 – Sätt 4 gummibuffertar på sidan av sockeln, se bild 6, pos. 1. – Sätt fast de två sidoväggarna på öppningarna i torktumlarens fästplatta bild 6, pos. 2 och skruva fast dem med skruvarna med kullrig skalle 4,8 x 9,5, se bild 6, pos. 3. – Skruva fast fronten bild 6, pos. 4 med skruvarna med kullrig skalle 4,8 x 9,5, se bild 6, pos. 5. – Genomför en säkerhetskontroll. – Anslut tvättmaskinen/torktumlaren till elnätet och i förekommande fall även till gasnätet.
