Produktgruppen 522, 592 Umbau- und Montageanweisung 1 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Produktgruppen 522, 592 Umbau- und Montageanweisung 2 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.de Benötigte Teile

Anzahl M.-Nr. Benennung 1 07761970 Montagesatz Sockel UO 8250 oder 1 07762000 Montagesatz Sockel UO 8330 oder 1 07761950 Montagesatz Sockel UG 8250 oder 1 07761990 Montagesatz Sockel UG 8330 Hinweis Diese Umbauarbeiten dürfen grundsätzlich nur von einer Elektrofachkraft (fachliche Ausbildung, Fachkenntnisse und Facherfahrungen, zeitnahe berufliche Tätigkeit) unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Für die Inbetriebnahme, Instandsetzung, Änderung, Prüfung und Wartung elektrischer Geräte sind die entsprechenden gesetzlichen Grundlagen, Unfallverhütungsvorschriften, die gültigen Normen, die der Sicherheit dienen, sowie die am Aufstellungsort gültigen Vorschriften der Energieversorgungsunternehmen zu beachten. Hinweis Wartungsarbeiten an Gasgeräten dürfen, außer durch das Gasversorgungsunternehmen und Vertragsinstallationsunternehmen, nur von Wartungsunternehmen ausgeführt werden, die den Festlegungen des DVGW-Arbeitsblattes G 676 entsprechen. Wartungsarbeiten an Gasgeräten dürfen grundsätzlich nur von einer Fachkraft unter Berücksichtigung der gültigen Sicherheitsbestimmungen durchgeführt werden. Bevor Wartungsarbeiten am Gerät ausgeführt werden, ist eine Trennung vom Gasnetz unbedingt erforderlich. Gefahr! Auch bei ausgeschaltetem Gerät kann Netzspannung an Bauteilen anliegen! Deshalb ist, bevor Wartungsarbeiten, Instandsetzungsarbeiten oder Änderungen am Gerät durchgeführt werden, eine sichere Netztrennung von allen aktiven, spannungsführenden Leitungen sowie anschließend eine Messung der Spannungsfreiheit erforderlich! Grundsätzlich muss eine allgemeine Sichtprüfung und Gefährdungsbeurteilung durchgeführt werden. Ein nicht fachgerechten Änderung kann zu einer Gefährdung führen (Brand, elektrischer Schlag usw.). Gefahr! Die Schutzleiterfunktion kann durch einen fehlerhaften Gehäusezusammenbau außer Kraft gesetzt werden. Die Schutzleiterfunktion ist bei Montage der Gehäuseteile wieder herzustellen. Elektrische Sicherheitsprüfung durchführen. (Sichtprüfung und Messung des ordnungsgemäßen Schutzleiterwiderstandes). Gefahr! Bei der Montage dürfen berührbare leitfähige Teile, die nicht am Schutzleiter angeschlossen sind, keine Schutzleiterverbindung haben (verstärkte, doppelte Isolierung). Der Nachweis ist durch Messen des ordnungsgemäßen Isolationswiderstandes und Berührungsstromes nachzuweisen. Produktgruppen 522, 592 Umbau- und Montageanweisung 3 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.Gefahr! Verletzungsgefahr bei der Montage

• Stromschlaggefahr. Vor Wartungs- und Instandsetzungsarbeiten an der Maschine, alle spannungsführenden Leitungen vom Netz trennen.

• Den Sockel nur an Waschautomaten montieren, die nicht installiert sind. Deinstallation siehe Maschinen-Gebrauchsanweisung.

• Quetschgefahr. Rutschfeste Handschuhe und Sicherheitsschuhe tragen.

• Quetschgefahr. Darauf achten, dass keine Körperteile, insbesondere Hände und Füße, unter oder zwischen die Maschinen gelangen.

• Unfallgefahr. Sicherstellen, dass während der Montagearbeiten keine Personen oder Tiere in den Arbeitsbereich gelangen können.

• Verletzungsgefahr, insbesondere Verletzung der Wirbelsäule. Das Gewicht der Maschine im Verhältnis zur eigenen körperlichen Kraft beachten. Gewichtsangabe der Maschine siehe Maschinen-Gebrauchsanweisung. Kippgefahr. Verletzungsgefahr durch fehlerhafte Montage

• Die Maschinen stets mit dem Sockel verschrauben.

• Bei Einzelaufstellung den Sockel mit dem Zubehör Fundamentbefestigung M.-Nr. 01497252 auf dem Fußboden befestigen. Im Umbausatz enthalten.

• Bei der Bodenbefestigung vier Sockelfüße am Boden befestigen. Hinweis Den Sockel ausschließlich für folgende Miele-Geräte verwenden:

• UO 8250 / UG 8250 = PT 8251, PT 8251 COP, PT 8253, PT 8255, PT 8257 UO 8330 / UG 8330 = PT 8331, PT 8331 COP, PT 8333, PT 8335, PT 8337 Hinweis Erforderliches Werkzeug:

• Wasser waage zum lotrechten und waagerechten Ausrichten des Sockels

• 1 x Maulschlüssel Schlüsselweite 13 mm für Mutter M8

• 2 x Maulschlüssel Schlüsselweite 10 mm für Mutter M6

• 1 x Schraubendreher Torx 20 Hinweis Der Montagesatz Sockel UO 8250 M.-Nr. 07761970 oder der Montagesatz Sockel UO 8330 M.-Nr. 07762000 bestehen aus:

• 1 x Sockel UO 8250 oder 1 Sockel UO 8330

• 1 x Zubehör Fundamentbefestigung mit Schachtel: 4 x Spannlasche / 8 x Scheibe verzinkt B6,4 / 4 x Sechskantschraube M6 x 20 / 4 x Sechskantmutter M6 / 4 x Dübel S12 / 4 x Scheibe 8,4 / 4 x Sechskant-Holzschraube 8 x 65 / 20 x Unterlegblech / 8 x Scheibe 38 mm Ø

• 1 x Zubehör Begleitschriften mit dieser Montageanweisung und Inbetriebnahmekarte. Diese Umbau- und Montageanweisung heißt “Montageanweisung Unterbausockel UO 8250 / UO 8330, UG 8250 / UG 8330”. Hinweis Der Montagesatz Sockel UG 8250 M.-Nr.07761950 oder der Montagesatz Sockel UG 8330 M.-Nr. 07761990 bestehen aus:

• 1 x Sockel UO 8250 oder 1 Sockel UO 8330, 1 x Vorderwand, 2 x Seitenwand, 8 x Linsenschraube 4,8 x 9,5 und 4 x Gummipuffer, beim Montagesatz Sockel UG 8250 M.-Nr. 07761950

• 1 x Zubehör Fundamentbefestigung mit Schachtel: 4 x Spannlasche / 8 x Scheibe verzinkt B6,4 / 4 x Sechskantschraube M6 x 20 / 4 x Sechskantmutter M6 / 4 x Dübel S12 / 4 x Scheibe 8,4 / 4 x Sechskant-Holzschraube 8 x 65 / 20 x Unterlegblech / 8 x Scheibe 38 mm Ø

• 1 x Zubehör Begleitschriften mit dieser Montageanweisung und Inbetriebnahmekarte. Diese Umbau- und Montageanweisung heißt “Montageanweisung Unterbausockel UO 8250 / UO 8330, UG 8250 / UG 8330”. Liste der Abbildungen: – Abb. 1, Sockelhöhe – Abb. 2, Bohrungen Bodenbefestigung – Abb. 3, Bohrungsmaß Bodenbefestigung – Abb. 4, Montage Bodenbefestigung Produktgruppen 522, 592 Umbau- und Montageanweisung 4 von 30 M.-Nr. 07946040 28.09.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.– Abb. 5, Montage Spannlasche – Abb. 6, Sockel UG 8250 / UG 8330

Kürzel Erklärung UM Unterbau Miele, Sockel B Bodenbefestigung Tabelle 1: Legende Abkürzungen – Gegebenenfalls den Gasanschluss schließen. – Die Maschine vom bestimmungsgemäßen Elektroanschluss und gegebenenfalls vom Gasnetz trennen und gegen Wiedereinschalten sichern. – Sockel positionieren und die Bohrlöcher anzeichnen, siehe Abb. 2, Pos. 1.

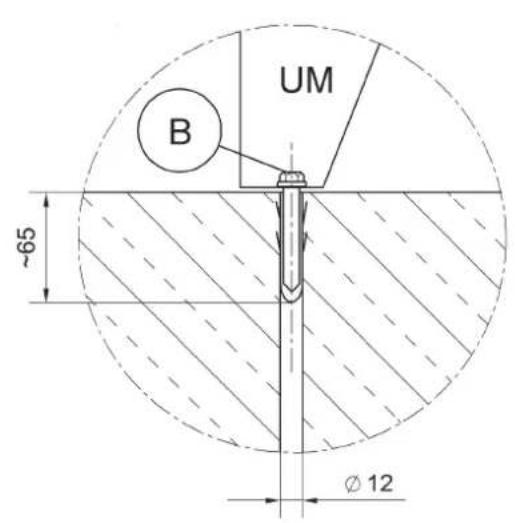

Hinweis Mindestabstände aus dem Installationsplan beachten. Seitlicher Wandabstand der Maschine mindestens 10 mm. – 4 Bohrungen mit 12 mm Ø ca. 65 mm tief in den Fußboden einbringen, siehe Abb. 3. – 4 Dübel S12 bündig in die Bohrungen schieben, siehe Abb. 4, Pos. 1. – Mit Unterlegblechen (Abb. 4, Pos. 2) und Wasserwaage den Sockel lotrecht und waagerecht ausrichten. – Sockel mit 4 Sechskant-Holzschrauben 8 x 65 (Abb. 4, Pos. 3), Scheiben 8,4 (Abb. 4, Pos. 4) und Scheiben 38 mm Ø (Abb. 4, Pos. 5) auf dem Fußboden festschrauben. – Maschine auf den Sockel stellen.

Gefahr! Verletzungsgefahr, insbesondere Verletzung der Wirbelsäule. Das Gewicht der Maschine im Verhältnis zur eigenen körperlichen Kraft beachten. Gewichtsangabe der Maschine siehe Maschinen-Gebrauchsanweisung. Quetschgefahr. Darauf achten, dass keine Körperteile, insbesondere Hände und Füße, unter oder zwischen die Maschine gelangen. – 4 Spannlaschen (Abb. 5, Pos.1) über die Maschinenfüße schieben. – 4 Sechskantschrauben M6 (Abb. 5, Pos. 2) mit Scheiben verzinkt B6,4 (Abb. 5, Pos. 3) von oben durch die vorhandenen Bohrungen stecken. – 4 Spannlaschen von unten mit Scheiben 38 mm Ø Abb. 5, Pos. 4), Scheiben verzinkt B6,4 Abb. 5, Pos. 3) und Sechskantmuttern M6 Abb. 5, Pos. 5) von unten festschrauben.

Gefahr! Kippgefahr und Absturzgefahr! Die Sockelbefestigung am Boden und die Maschinenbefestigung am Sockel ist zwingend erforderlich! Hinweis Abluftrohr in der Höhe anpassen. Hinweis Befestigungsmaterial für schwimmenden Estrich ist bauseits zu erbringen. Sockel UG 8250 / UG 8330 – 4 Gummipuffer seitlich in den Sockel stecken, siehe Abb. 6, Pos.1. – 2 Seitenwände in die Schlitze der Trocknergrundplatte stecken Abb. 6, Pos. 2 und mit Linsenschraube 4,8 x 9,5 festschrauben, siehe Abb. 6, Pos. 3. – Vorderwand Abb. 6, Pos. 4 mit Linsenschraube 4,8 x 9,5 festschrauben, siehe Abb. 6, Pos. 5. – Eine Sicherheitsprüfung durchführen. – Die Maschine an dem bestimmungsgemäßen Elektroanschluss anschließen und gegebenenfalls mit dem Gasnetz verbinden.
