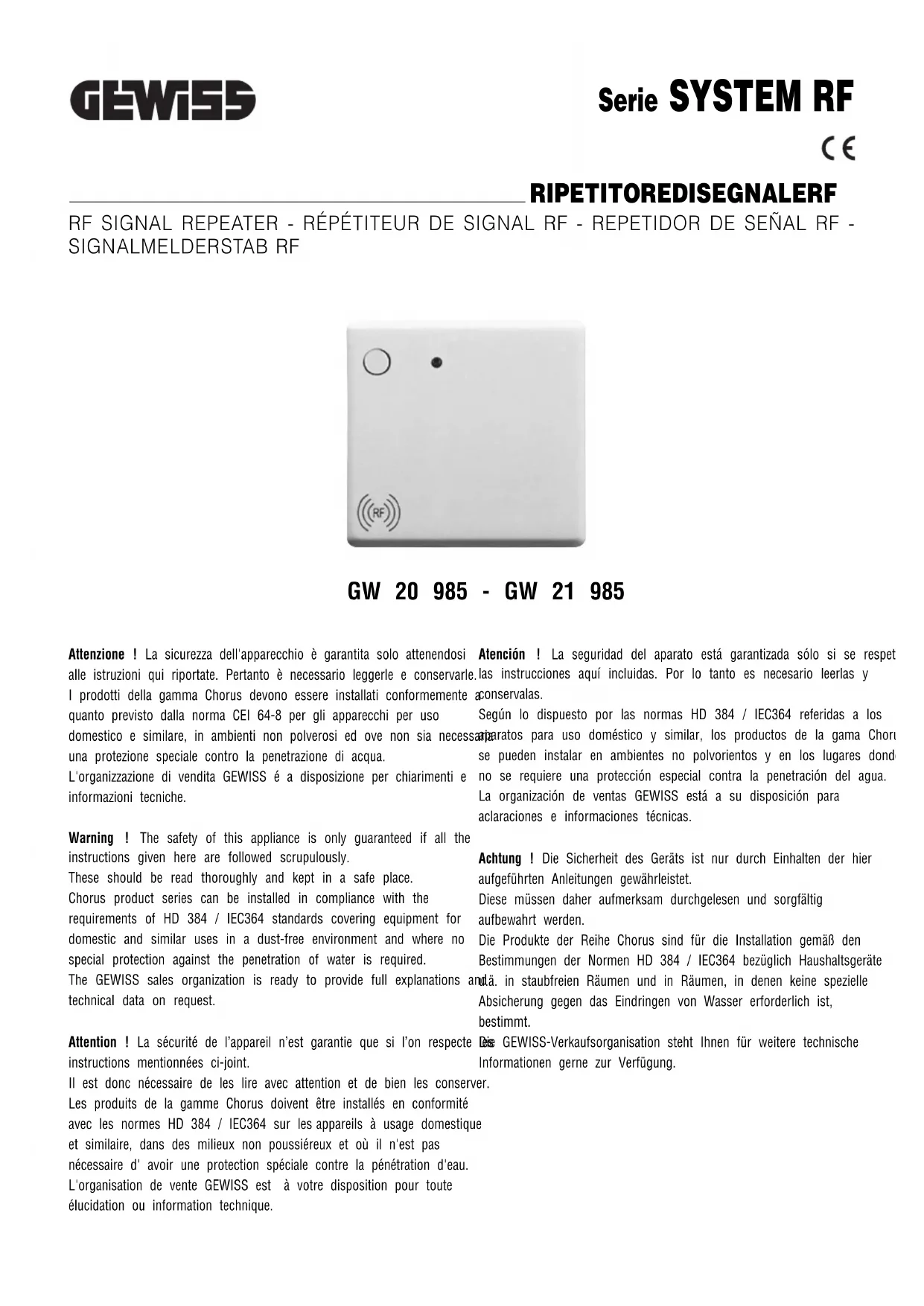

MODE D'EMPLOI GW21985 Gewiss
Attention! La sécurité de l'appareil n'est garantie que si I'on respecte instructions mentionnées ci-joint. Il est donc nécessaire de les dire avec attention et de bien les conserv Les produits de la gamme Chorus doivent etre installés en conformite avec les normes HD 384 / IEC364 sur les appeareils a usage domestique et similaire, dans des milieux non poussiereux et ou il n'est pas nécessaire d'avoir une protection speciale contre la penetration d'eau. L'organisation de vente GEWISS est a suaive disposition pour toute elucidation ou information technique.
Le répétableur de signal permet d'améliorer la portée de la liaison radio entre dispositif de commande et un actioneur de la série CHORUS RF, bien quand obstacles structuraels provoquent des zones d'ombre pour la propagation du signal radio.
Le repétateur de signal intégre aussi la fonction d'actionneur 1 canal car il est pourvu d'un relais 16 A avec contact N.O.
Chaque répétateur de signal peut:gérer jusqu'à un maximum de 16 canaux radifferents en entree pouvant etre utilisés librement pour la fonction répétateurc pour la fonction de commande du relais interne (ex.12 canaux pour la fonci répétateur,4 pour la commande relais)

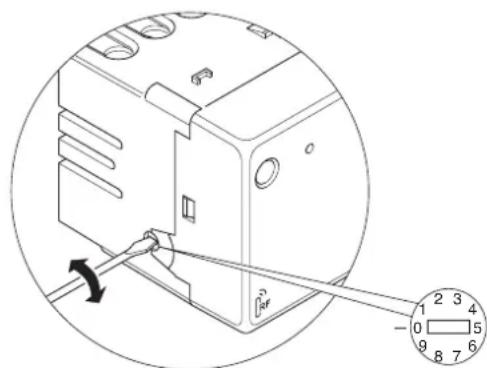

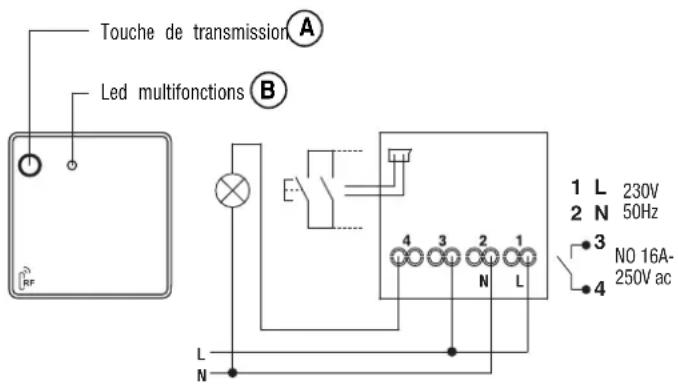

Le repétateur de signal est muni d'une led (B) multifonctions tricolore (jaune/rouge/verte) pour indiquer les modes opérationnels, et d'un pouvoir frontal (A) pour transmettre l'association. Le module est alimenté à 230V. Avec une entrée filaire il est possible de connecter des contacts sans potentiel d'apparilés de commande. Un sélecteur rotatif permet de désoir le mode de configuration, fonctionnement opérationnel, désactivation et annulation.
0 - Apprentissage fonction repétiteur
1 - Mode fonction repétateur (actioneur désacté)
2 - Mode Stand By (répetiteur et actionneur désacté)
3 - Apprentissage fonction actioneur
4 - Mode actioneur bistable et fonction repétateur activée
5 - Mode actioneur temporisé (500ms) et fonction répétateur activée
6 - Mode actioneur temporisé (1 min) et fonction repétiteur activée
7 - Mode actioneur temporisé (5 min) et fonction répétateur activée
8 - Mode actioneur temporisé (4 heures) et fonction répétérateur activée
9 - Annulation configurations
Il est possible de réaliser des liaisons avec plusieurs repétiteurs, pour pouvoir surmonter de grandes distances.
CONFIGURATION
Apprentissage configuration fonction repétateur
Pour l'apprentissage d'une commande, il suffit de tourner le sélecteur jusqu'à position 0: la DEL multifonction devient rouge fixe.
A ce point, il est nécessaire d'intervenir sur le dispositif de commande que l'yeut associer, en suivant les indications de la page d'instruction s'y rapportarant肪 à creer le message de commande youlu: la DEL multifonction devient clignotant lentement indiquant qu'a été créé une connexion entre le dispositif commande et le repétateur de signal.
Pour creer, par contre, la connexion entre le repeteur de signal et le modul sortie souhaite, proceder de la maniere suivante: positionner le selecteur du
module de sortie (actionneur) sur 0 (allumage DEL rouge fixe) et appuyer sur le bouton de transmission (A) du repétateur de signal.
La DEL du repétateur devient verte clignotant rapidement pour indiquer que la liaison est créée.
Pour effectuer la connexion entre plusieurs répétieurs de signal de suite, suivé la procédure détaillée plus haut en ayant le sein de placer en mode apprenticeg un seul répétieur à la fois.
Apprentissage configuration fonction actionneur
Pour enregistrer une commande à associé au relais interne, il suffit de tournier le selecteur sur la position 3: la DEL multifonction devient rouge fixe.
A ce point, il est nécessaire d'agir sur le dispositif de commande que l'on peut associer, en suivant les indications de la page d'instruction s'y rapportant, de façon à creer le message de commande youlu: la DEL multifonction rouge s'éteir pendant 5 secondes environ pour indiquer que la commande a été reçue et ménorisé.
N maximum de connexions
Quand le nombre maximum de 16 connexions en entrée est atteint (répartis librement entre la fonction repétateur et actioneur) la DEL s'allume en rouge clignotant ; cette indication est visible en positionnant le sélecteur tournant en position apprentice "0"et "3".
Pour annuler toutes les combinaisons effectuees, tourner le selecteur jusqu'à la position 9: la DEL multifonction devient jaune clignotant et indique que l'opération est en cours.
La DEL jaune fixe indique que l'annulation a ete accomplie.
Il n'est pas possible d'effectuer des annulations selectively une par une.
FONCTIONNEMENT
Fonctionnement en marche
Pour activer le fonctionnement du dispositif, il est indispensable de tournier le selector sur la:
position 1, "mode d'opération fonction repétateur", dans ce mode le repétateur de signal reçoit des commandes (provenant de dispositifs d'entrée comme des boîtiers de commande, télécommandes et autres) et les transmet aux modules de sortie associés.
position 4-8, "mode d'opération fonction repétateur + actioneur", dans ce mode le repétateur de signal reçoit des commandes (provenant de transmetteurs RF comme des boitiers de commande, télécommandes et autres) et les transmet aux modules de sortie associés, en plus le contact du relais interne se ferme en conservant la fonction selectionnée, bi stable ou temporisée.
Inhibition
Au cas où il serait utile de bloquer le fonctionnement du dispositif (interruption des connexions programmes), tournier le selecteur en position 2 ; dans ce cas la DEL devient verte clignotant rapide.
Cette fonction est utilisée, par exemple, quand on peut étabir une connexion avec dispositif de commande qui utilise déjà un répétableur, pour éviter que les transmissions de ce dernier ne provoquent des apprenticessages non voulus.
En revenant au fonctionnement normal, on rétablit les connexions préprogrammées.
SIGNALISATIONS
Fonctionnement de la DEL frontale
dispositif en mode fonction repétateur"(sélecteur en position 1):
DEL VERTE simple clignotement ON: transmission en cours
DEL VERTE eteinte: aucune transmission en cours
dispositif en mode actioneur + fonction repétateur"(sélecteur tournant position de 4 à 8):
- DEL VERTE allumée fixe: relais de sortie ON et aucune transmission en cours
DEL VERTE eteinte : relais de sortie OFF et aucune transmission en cours - dans ce mode la transmission est signalée par un clignotement simple ON si l relais de sortie est sur OFF ou par un clignotement simple OFF si le relais de sortie est sur ON
dispositif en "apprentissage fonction repétateur"(sélecteur tournant en position 0):
on • DEL ROUGE allumée fixe: attente connexion liaison 1 (du transmetteur au t. de repétateur)
erte·DEL VERT clignotant (lent): attente connexion liaison 2 (du repétateur à de l'actionneur)
- DEL VERT clignotant rapide: connexion terminée et répétateur désactivement de DEL ROUGE clignotant: impossible effectuer nouveaux apprenticessages (mémoire pleine)
dispositif en "apprentissage fonction actioneur"(selencteur tournant position 3):
- DEL ROUGE allumée fixe: dispositif en attente d'apprentissage d'une commande
- DEL ROUGE momentanément éteinte (5 s): la commande a été reçue et méorisé
- DEL ROUGE clignant: il n'est pas possible d'enregistrer les autres commandes (mémoire pleine)
dispositif en "annulation configuration"(selecteur tournant position 9):
DEL JAUNE clignotant: attente début annulation (pendant 10 s)
DEL JAUNE allumée fixe: annulation réalisée
dispositif en « mode stand-by »(selecteur tournant position 2):
DEL VERTE clignotant rapide
Fonctionnement du BOUTON de transmission frontal:
dispositif en mode apprentice "fonction repétateur" (sélecteur tournant position 1):
- appuyer sur le bouton frontal provoque l'envoi du message pour la connexion de la liaison 2 (du repétateur au module actionneur)
dispositif en « mode stand by » (selecteur tournant position 2) et “apprentissage fonction actioneur”(selecteur tournant position 3):
- le bouton frontal est désactivement
dispositif en « mode actioneur + fonction repétateur » (sélecteur tournant position de 4 à 8):
- commande du relais de sortie en mode bi stable/mono stable/temporisé selon la fonction sélectionnée
INSTALLATION
ATTENTION: Avant l'installation, vérifier que le repétateur recoit correctement les commandes, et communique correctement avec les modules de sortie associés.

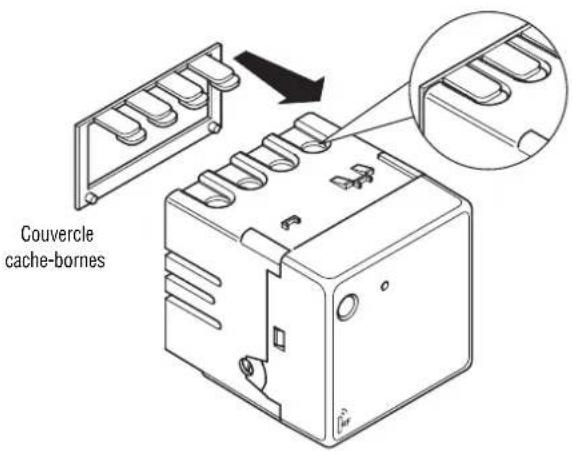

Les repétiteurs de signal sont installés à encastrement, en utilisant les supports de la série Chorus qui sont prévus à cet effet. Si on utilise le couvercle cache-bornes il est possible de maintainir le degré de protection aussi pour des installations différentes de l'encastrement (ex. dans des boîtes de dérivation).
DONNÉES TECHNIQUES
- Température de fonctionnement -5^ + 40^
- Fréquence radio 868 MHz
- Portée radio 100 m en réception + 30 m en transmission à champ libre
- Alimentation 230V - 50Hz
- Dimensions 2 modules System
- N. de canaux d'émission-reception
Module de sortie 16A
- Charges résistives 16A
-Lampe a incandescence 10A - Lampes fluorescentes rephasées non indiqué
- Lampes fluorescentes non rephasées 4A
-Moteurs et moto réducteurs 10A
