Produkttyp	HF-Signalverstärker mit 1-Kanal-Aktor (Relais 16 A)
Abmessungen	2 Module (Chorus-Modulsystem)
Stromversorgung	230 V ~ 50 Hz
Funkfrequenz	868 MHz
Funkreichweite	100 m Empfang + 30 m Sendung (Freifeld)
Anzahl Kanäle	Bis zu 16 HF-Eingangskanäle
Hauptfunktionen	HF-Signalverstärker, bistabiler oder zeitgesteuerter Aktor (500 ms, 1 Min., 5 Min., 4 Std.), Verwaltung potenzialfreier Kontakte
LED-Anzeige	Dreifarbige LED (gelb/rot/grün) für Betriebs- und Lernmodi
Kabelgebundener Eingang	Für potenzialfreie Kontakte von Steuergeräten
Relaisausgang	16 A (ohmsche Last), 10 A (Glühlampen, Motoren)
Betriebstemperatur	-5 °C bis +40 °C
Installation	Unterputz in Chorus-Serienträger, Klemmabdeckung erhältlich
Normen	Konform mit Normen HD 384 / IEC364
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Installation durch einen qualifizierten Fachmann. Vor Eingriffen Stromversorgung unterbrechen.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile vorgesehen. Im Fehlerfall kontaktieren Sie den Gewiss-Kundendienst.
Allgemeine Informationen	Marke: Gewiss, Modell: GW21985, Kategorie: HF-Signalverstärker

Häufig gestellte Fragen - GW21985 Gewiss

Wie konfiguriere ich den Verstärker im Repeater-Modus?

Drehen Sie den Wahlschalter auf Position 0. Die LED leuchtet dauerhaft rot. Betätigen Sie dann das zu verbindende Steuergerät, um die Verbindung 1 herzustellen. Für Verbindung 2 stellen Sie den Wahlschalter des Ausgangsmoduls auf 0 und drücken Sie die Fronttaste (A) des Verstärkers. Die LED blinkt schnell grün und zeigt an, dass die Verbindung hergestellt ist.

Was bedeutet die dauerhaft rote LED-Anzeige?

Die dauerhaft rote LED-Anzeige zeigt an, dass sich das Gerät im Lernmodus befindet, entweder für die Repeater-Funktion (Position 0) oder die Aktor-Funktion (Position 3). Es wartet auf den Empfang eines Befehls.

Wie lösche ich alle Konfigurationen?

Drehen Sie den Wahlschalter auf Position 9. Die LED blinkt etwa 10 Sekunden lang gelb, dann leuchtet sie dauerhaft gelb, wenn das Löschen abgeschlossen ist. Es ist nicht möglich, Verbindungen einzeln zu löschen.

Kann ich mehrere Verstärker verwenden, um die Reichweite zu erhöhen?

Ja, es ist möglich, Verbindungen mit mehreren Verstärkern in Reihe herzustellen, um große Entfernungen zu überbrücken. Beim Lernen darf jeweils nur ein Verstärker im Lernmodus sein.

Wie viele Verbindungen kann der Verstärker maximal verwalten?

Der Verstärker kann insgesamt bis zu 16 Eingangskanäle verwalten, die frei zwischen Repeater- und Aktorfunktion verteilt werden können. Wenn der Speicher voll ist, blinkt die LED rot.

Wie funktioniert der Timer-Modus des Aktors?

Der Wahlschalter ermöglicht die Auswahl verschiedener Verzögerungszeiten: Position 5 (500 ms), 6 (1 Min.), 7 (5 Min.) oder 8 (4 Std.). Das Relais bleibt nach dem Empfang eines Befehls für die gewählte Dauer geschlossen und öffnet dann automatisch.

Was tun, wenn die LED im Lernmodus rot blinkt?

Ein rotes Blinken bei Position 0 oder 3 zeigt an, dass der Speicher voll ist (maximal 16 Verbindungen erreicht). Löschen Sie die Konfiguration (Position 9), um Speicher freizugeben.

Wie installiere ich den Verstärker korrekt?

Installieren Sie den Verstärker in einem Chorus-Unterputzträger. Überprüfen Sie vor der Installation den ordnungsgemäßen Empfang und die Kommunikation mit den Ausgangsmodulen. Verwenden Sie bei Bedarf die Klemmabdeckung. Beachten Sie die Normen HD 384/IEC364.

Wie groß ist die Funkreichweite?

Reichweite von 100 m im Empfang und 30 m im Sendebetrieb im Freifeld. Hindernisse (Wände usw.) können diese Reichweite verringern. Der Verstärker verbessert die Abdeckung in Schattenbereichen.

Wie verwende ich die Fronttaste (A)?

Im Repeater-Lernmodus (Position 0) sendet das Drücken der Taste die Nachricht für Verbindung 2. Im Betriebsmodus (Positionen 4-8) steuert sie das interne Relais (bistabil oder zeitgesteuert). Im Standby-Modus (2) oder Aktor-Lernmodus (3) ist die Taste deaktiviert.

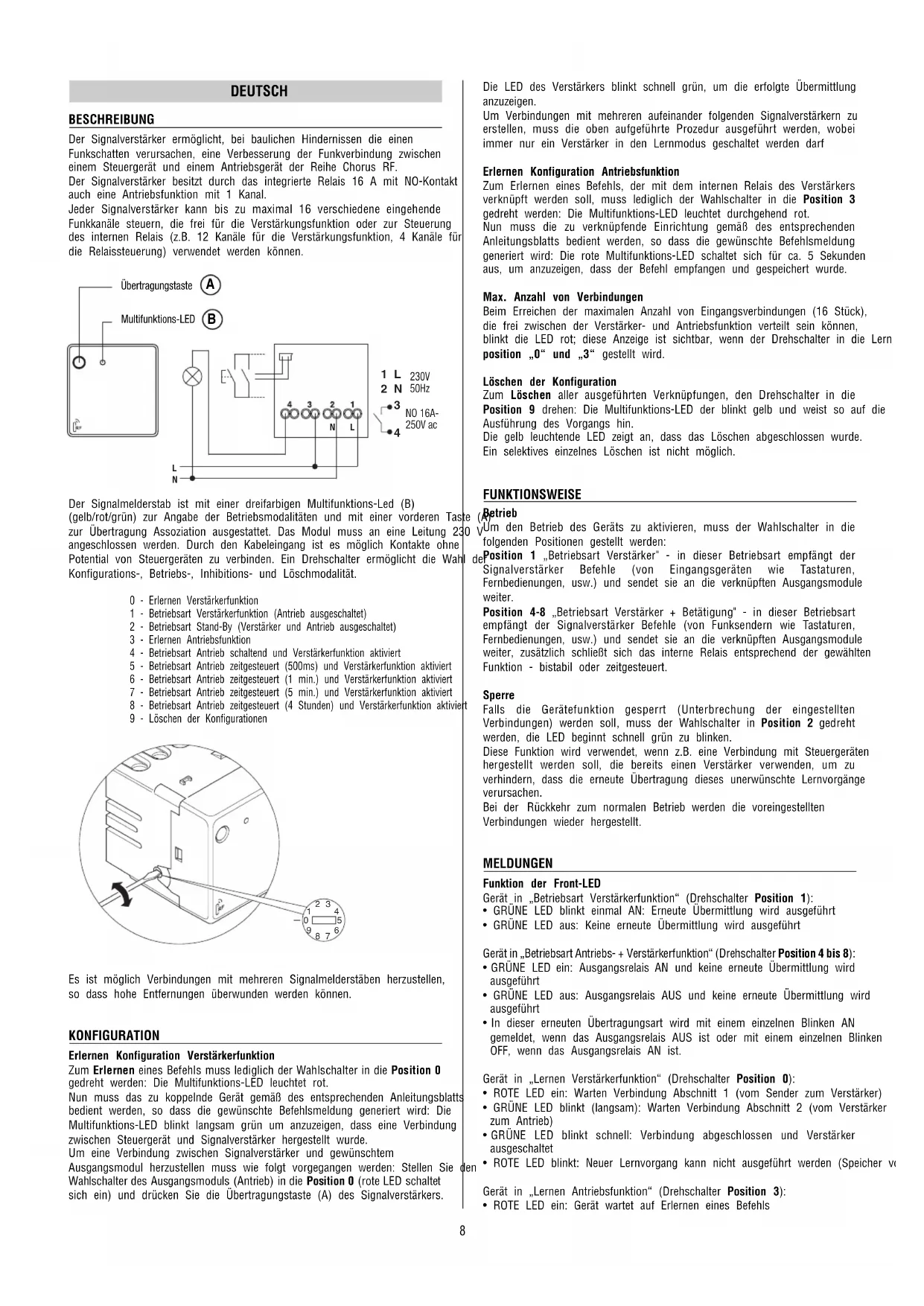

BEDIENUNGSANLEITUNG GW21985 Gewiss

Achtung! Die Sicherheit des Geräts ist nur durch Einhalten der hier aufgeführten Anleitungen gewährleistet.
These müssen darauf aufmerksam durchgeleen und sorgfällig aufbewahrt werden.
Die Produkte der Reihe Chorus sind für die Installation gemäß den Bestimmungen der Normen HD 384 / IEC364 bezüglich Haushaltsgerä. ndia. in staubfreien Räumen und in Räumen, in denen keine spezielle Absicherung gegen das Eindringen von Wasser erforderlich ist, bestimmt.

GewISS-Verkaufsorganisation steht Ihnen für weitere technische Informationenigeria zur Verfugung.

ITALIANO

DESCRIZIONE

Der Signalverträger ermittelgt, bei baulichen Hindernissen die einen Funkschatten verursachen, eine Verbesserung der Funkverbindung zwischen einem Steuererat und einem Antriebsgerat der Reihe Chorus RF. Der Signalverträger besitzt durch das integrierte Relais 16 A mit NO-Kontakt auch eine Antriebsfunktion mit 1 Kanal. Jeder Signalverträger kann bis zu maximal 16 verschiedene eingehende Funkkanäste steuern, die frei für die Verstärkungsfungtion oder zur Steuerung des internen Relais (z.B. 12 Kanäle für die Verstärkungsfungtion, 4 Kanäle für die Relaissteuerung) verwendet werden konnen.

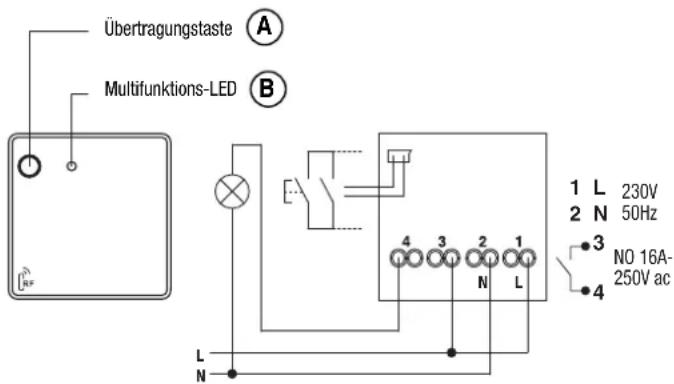

Der Signalmelderstab ist mit einer dreifarbigen Multifunktions-Led (B) (gelb/rot/grün) zur Angabe der Betriebsmodalitäten und mit einer vorderen Taste zur Übertragung Assoziation ausgestattet. Das Modul muss an eine Leitung 230 angeschlossen werden. Durch den Kabeingang ist es möglich Kontakte ohne Potential von Steuergeräten zu verbinden. Ein Drehschalter erhögt die Wahl Konfigurations-, Betriebs-, Inhibitions- und Löschemodität.

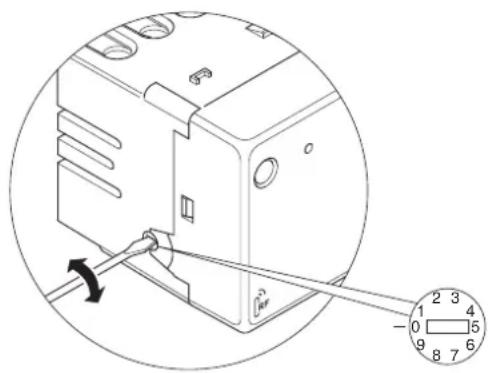

0-Erlernen Verstärkerfungtion
1 - Betriebsart Verstärkerfunktion (Antrieb ausgeschalte)
2 - Betriebsart Stand-By (Verträger und Antrieb ausgeschaltet)
3 - Erlernen Antriebsfunktion
4 - Betriebsart Antrieb schaltend und Veränderung aktiviert
5 - Betriebsart Antrieb zeitgesteuert (500ms) und Verstärkerfunktion aktiviert
6 - Betriebsart Antrieb zeitgesteuer (1 min.) und Verstärkerfunktion aktiviert
7 - Betriebsart Anrieb zeitgesteuer (5 min.) und Veränderungkennung aktiviert
8-Betriebsart Antrieb zeitgesteuer (4 Stunden) und Verstärkerfungt aktiert
9 - Löschen der Konfigurationen

Es ist möglich Verbindungen mit mehreren Signalmelderständen herzustellen, so dass hohe Entfernungen überwunden werden können.

KONFIGURATION

Erlernen Konfiguration Verstärkerfunktion

Zum Erlernen eines Befehls muss lediglich der Wahlschalter in die Position 0 gedreht werden: Die Multifunktions-LED leuchtet rot. Nun muss das zu koppelnde Gerat gemäß des entspruchenden Anleitungsblatts bedient werden, so dass die gewünschte Befehsmeldung generiert wird: Die Multifunktions-LED blinkt langsam grün um anzuzeigen, dass eine Verbindung zwischen Steuergerät und Signalversteller hergestellt wurde. Um eine Verbindung zwischen Signalversteller und gewündtem Ausgangsmodul herzustellen muss wie folgt vorgegangen werden: Stellen Sie wahlschalter des Ausgangsmoduls (Antrieb) in die Position 0 (rote LED schaltet sich ein) und drucken Sie die Übertragungstaste (A) des Signalversteller.

Die LED des Verständers blinking schnell grun, um die erfolgte Übermittlung anzuzeigen. Um Verbindungen mit mehreren aufeinander folgenden Signalverständern zu erstellen, muss die oben aufgeführte Prozedur ausgeführrt werden, wobei immer nur ein Verständer in den Lernmodus geschättet werden darf

Erlernen Konfiguration Antriebsfunktion

Zum Erlernen eines Befehls, der mit dem internen Relais des Verstärkers verknüpf werden soll, muss lediglich der Wahlschalter in die Position 3 gedreht werden: Die Multifunkts-LED leucht durchgehend rot. Nun muss die zu verknüpfende Einrichtung gemäß des entsprechenden Anleitungsblatts bedient werden, so dass die gewünschte Befehsmeldung generiert wird: Die rote Multifunkts-LED schaltet sich für ca. 5 Sekunden aus, um anzuzeigen, dass der Befehl empfangen und gespeichert wurde.

Max. Anzahl von Verbindungen

Beim Erreichen der maximalen Anzahl von Eingangsverbindungen (16 Stück), die frei zwischen der Veränder- und Antriebsfunktion verteil sein konnen, blinking die LED rot; diese Anzeige ist sightbar, wenn der Drehschalter in die Lern position „0" und „3" gestellt wird.

Löschen der Konfiguration

Zum Löschen aller ausgeführten Verknüpfungen, den Drehschalter in die Position 9 drehen: Die Multifunktions-LED der blinkt gelb und weist so auf die Ausführung des Vorgangs hin. Die gelb leuchtende LED zeigt an, dass das Löschen abgeschlossen wurde. Ein selektives einzelnes Löschen ist nicht möglich.

FUNKTIQSWEISE

Betrieb

Um den Betrieb des Gerats zu aktivieren, muss der Wahlschalter in die folgenden Positionen gestellt werden:

ePosition 1 „Betriebsart Veränder" - in dieser Betriebsart empfängt der Signalveränderer Befehle (von Eingangsgeräten wie Tastaturen, Fernbedienungen, usw.) und sendet sie an die verknüpften Ausgangsmodule weiter.

Position 4-8 „Betriebsart Veränderer + Betätigungs- in dieser Betriebsart empfangt der Signalveränderer Befehle (von Funksendern wie Tastaturen, Fernbedienungen, usw.) und sendet sie an die verknüpften Ausgangsmodule weiter, zusätzlich schlieb sich das interne Relais entsprechend der gewählten Funktion - bistabil oder zeitgesteuert.

Sperre

Falls die Gerätefunktion gespeert (Unterbrechung der eingestallen Verbindungen) werden soll, muss der Wahlschalter in Position 2 gedreht werden, die LED beginn’t Schnell grun zu blinken.
These Funktion wird verwendet, wenn z.B. eine Verbindung mit Steuergeräten hergestellt werden soll, die bereits einen Veränderk verwenden, um zu verhindern, dass die erneute Übertragung theses unerwünschte Lernvorgänge verursachen.
Bei der Rückkehr zum normalen Betrieb werden die voreingestalten Verbindungen wieder hergestellt.

MELDUNGEN

Funktion der Front-LED

Gerat in Betriebsart Verstärkerfungtion" (Drehschalter Position 1):
- GRUNE LED blinkt einmal AN: Erneute Übermittlung wird ausgeführrt
- GRÜNE LED aus: Keine erneute Übermittlung wird ausgeführrt

Gerat in „Betriebsart Antriebs- + Verstärkerfungtion“ (Drehschalter Position 4 bis 8):

• GRUNE LED ein: Ausgangsrelais AN und keine erneute Übermittlung wird ausgeführrt
• GRÜNE LED aus: Ausgangsrelais AUS und keine erneute Übermittlung wird ausgeführlt
• In dieser erneuten Übertragungsart wird mit einem einzeln Blinken AN gemeldet, wenn das Ausgangsrelais AUS ist oder mit einem einzeln Blinken OFF, wenn das Ausgangsrelais AN ist.

Gerat in „Lernen Veränderungkurse (Drehschalter Position 0):

• ROTE LED ein: Warten Verbindung Abschnitt 1 (vom Sender zum Veränder)
• GRUNE LED blinkt (langsam): Warten Verbindung Abschnitt 2 (vom Veränder zum Antrieb)
• GRÜNE LED blinkt Schnell: Verbindung abgeschlossen und Veränder ausgeschaltet
• ROTE LED blinkt: Neuer Lernvorgang kann nicht ausgeführrt werden (Speicher w

Gerat in „Lernen Antriebsfunktion" (Drehschalter Position 3):
- ROTE LED ein: Gerät wartet auf Erlernen eines Befehls

• ROTE LED vorübergehend aus (5 s): Der Befehl wurde empfangen und gespeichert
• ROTE LED blinkt: Es können keine weiteren Befehle erlernt werden (Speicher voll),

Gerat auf Funktion „Loschen der Konfigurationen" (Wahlschalter in Position 9):

GELBE LED blinkt: Warten Beginn Löschvorgang (fur 10 s)
GELBE LED leuchtet: Löschvorgang ausgeführrt

Gerat in „Betriebsart Stand-By" (Drehschalter Position 2):
- GRUNE LED blinkt Schnell:

Funktion der vorderen Übertragungstaste:

Gerat in Betriebsart Erlernen Verstärkerfungtion" (Drehschalter Position 1):
- Beim Drücken der Fronttaste wird eine Nachricht zur Verbindung des 2. Abschnitts verschickt (vom Versteller zum Antriebsmodul)

Gerat in „Betriebsart Stand-By" (Drehschalter Position 2) und „Erlernen Antriebsfunktion" (Drehschalter Position 3):
- die Fronttaste ist ausgeschaltet

Gerat in „Betriebsart Antriebs- + Verständerkunft" (Drehschalter Position 4 bis 8):
- Steuerung des Ausgangsrelais im Modus bistabil/monostabil/zeitgesteuert, je nach gewähler Funktion

INSTALLATION

ACHTUNG: Vor der Installation versichere man sich, dass der Signalmelderstab, die Befehle korrekt erhält und mit den assoziierten AusgangsmodulenCOMMUNIZIER.

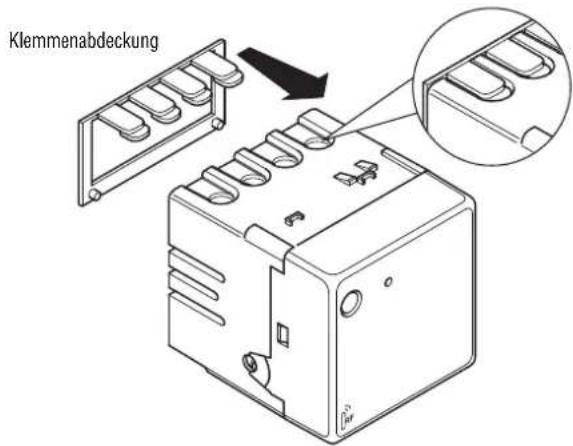

Die Signalmelderstbe werden im Unterpzt installiert, indem man dazu vorgesehene Halterungen der Reihe Chorus anwendet. Wenn man die Klemmenabdeckung verwendet ist es möglich den Schutzgrad auch fur Installationen beizubehalten, die sich vom Unterpzt unterscheiden (zum Beispiel in Abzweigschaltkästen).

TECHNISCHE DATEN

-Betriebstempoatur: -5^ + 40^
-Funkfrequenz868MHz
- Funkfestigkeit 100 M zur Empfang + 30 M zur Übertragung im freien Feld
- Stromversorgung 230V - 50Hz
- Abmessungen 2 System-Modul
- Anz. Empfangs- / Sendekanäle 16

Ausgangsmodul 16A

-Ohmsche Lasten 16A
- Gluhlampe 10A
-kompensierte Leuchtstofflampen nicht geeignet
- unkompensierte Leuchtstofflampen 4A
-Motoren und Motoretriebbe 10A
