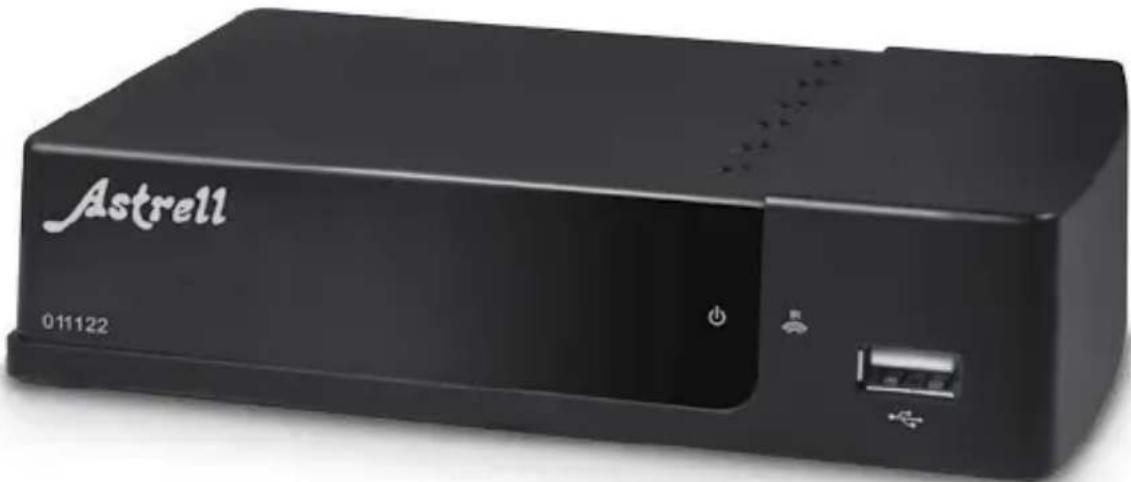

AST445 011122 - Recepteur ASTRELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur ASTRELL AST445 011122, compatible avec divers formats de signal.
Utilisation	Conçu pour recevoir des signaux numériques et analogiques, idéal pour les installations domestiques.
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer les ports pour assurer un fonctionnement optimal.
Sécurité	Utiliser uniquement avec des accessoires certifiés pour éviter les risques électriques.
Informations générales	Garantie de 2 ans, support technique disponible en cas de besoin.

FOIRE AUX QUESTIONS - AST445 011122 ASTRELL

Comment installer le récepteur ASTRELL AST445 011122 ?

Pour installer le récepteur, connectez-le à votre téléviseur à l'aide d'un câble HDMI. Ensuite, branchez-le à une prise électrique. Allumez le récepteur et suivez les instructions à l'écran pour configurer les chaînes.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation et que la prise fonctionne. Essayez également de changer de câble d'alimentation si possible.

Comment réinitialiser le récepteur ASTRELL AST445 011122 ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes. L'appareil redémarrera et reviendra aux paramètres d'usine.

Pourquoi je ne reçois pas certaines chaînes ?

Assurez-vous que l'antenne est correctement positionnée et qu'elle capte bien le signal. Vous pouvez également effectuer une recherche automatique des chaînes via le menu des paramètres.

Comment mettre à jour le logiciel du récepteur ?

Pour mettre à jour le logiciel, allez dans le menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran. Assurez-vous que le récepteur est connecté à Internet.

Le son ne fonctionne pas, que faire ?

Vérifiez le volume de votre téléviseur et du récepteur. Assurez-vous que le câble audio est correctement connecté. Vous pouvez également essayer de redémarrer le récepteur.

Comment changer la langue de l'interface ?

Accédez au menu des paramètres, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste. Les changements seront appliqués immédiatement.

Le récepteur se fige ou plante, que faire ?

Essayez de redémarrer le récepteur en le débranchant puis en le rebranchant après quelques secondes. Si le problème persiste, envisagez de le réinitialiser aux paramètres d'usine.

Comment contacter le support technique ?

Vous pouvez contacter le support technique d'Astrell par téléphone ou via leur site web. Les informations de contact sont généralement disponibles dans le manuel d'utilisation.

MODE D'EMPLOI AST445 011122 ASTRELL

L'intérieur de votre terminal contient des composants fragiles; n'ouvrez jamais l'appareil, même après avoir débranché le secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. À ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. La prise d’alimentation doit demeurer aisément accessible.

La garantie ne couvre pas les dommages liés à une exposition directe ou indirecte de la foudre. En cas d'orage annoncé, ou en cas de doute, débranchez l'appareil du secteur pour éviter tout dommage.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Installation / Recherche manuelle.

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche ↓ pour sélectionner le menu Installation et appuyez sur OK.
• Appuyez sur la touche ↓ pour sélectionner le sous-menu Recherche manuelle.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l'attention nécessaire au texte important qu'il repère.

Sommaire

1 Installation 06 2 Description de la télécommande 08 3 Description de l'adaptateur 10 4 Utilisation au quotidien 11 5 Personnaliser la liste des chaînes 11 6 Blocage parental 13 7 Réinitialiser l'adaptateur 14 8 Réglages de l'écran 14 9 Radios 15 10 Économie d'énergie 15 11 Guide Électronique des Programmes (EPG) 16 12 Recherche de chaînes 16 13 Télécommandes universelles 17 14 Sous-titres et teinte 17 15 Lecteur / enregistreur numérique 18 16 Fonction Lecteur Multimédia 22 17 Accessoires utiles 22 18 En cas de problème d'utilisation 23 19 En cas de problème de réception 24 20 Glossaire 26 ASSISTANCE ET CONSEILS 27 GARANTIE 28

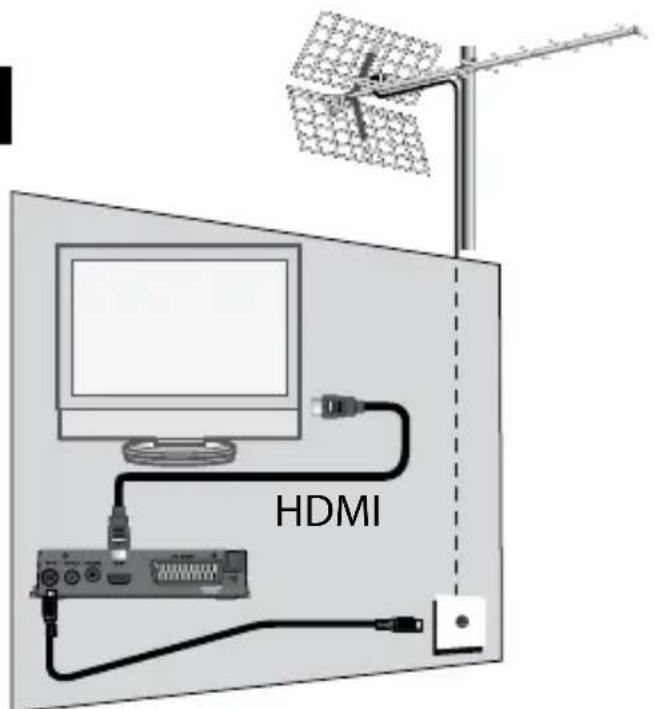

A - installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne à l'entrée ANT. (D page 10) de l'adaptateur. Reliez votre téléviseur à votre adaptateur grâce à un cordon HDMI, puis allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire). Si votre téléviseur ne possède pas d'entrée HDMI, vous pouvez relier vos appareils avec un cordon péritel. Branchez le cordon d'alimentation sur le secteur. Insérez les piles dans la télécommande. Le voyant vert en façade s'allume.

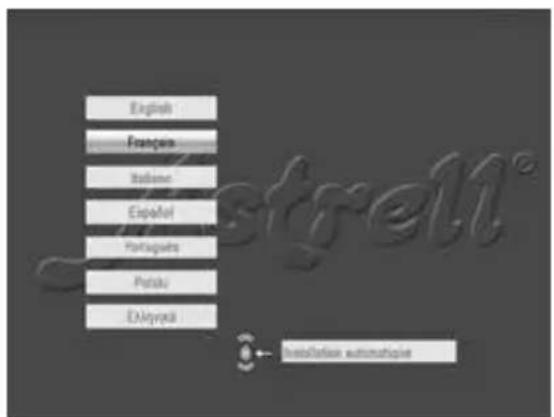

L'écran du téléviseur affiche un menu de sélection de langue.

Si ce n'est pas le cas, vérifie les connexions et le mode HDMI de votre téléviseur.

Choisissez la langue avec les touches ▽ ▼, puis appuyez sur OK.

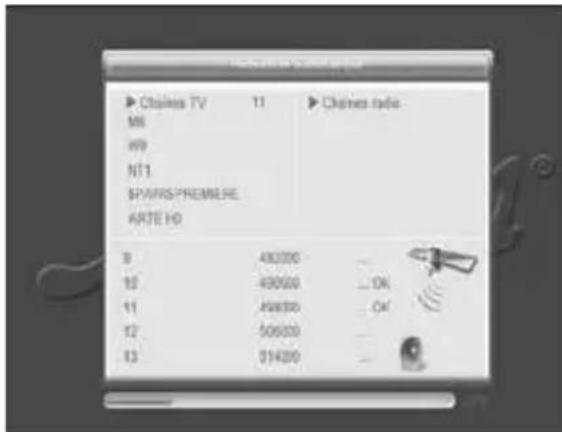

La recherche automatique de chaîne démarre. À l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée.

Pour satisfaire le plus grand nombre, nous avons réglé les paramètres usine de telle manière que les émissions 4:3 soient déformées pour occuper la totalité de votre écran 16:9 (réglage 16:9 zoom). Si vous souhaitez voir les émissions 4:3 non déformées, avec des barres noires à gauche et à droite de l'écran, nous vous

invitons à régler, dans MENU / Réglages Système / Système TV, le paramètre Format d'écran sur 16:9.

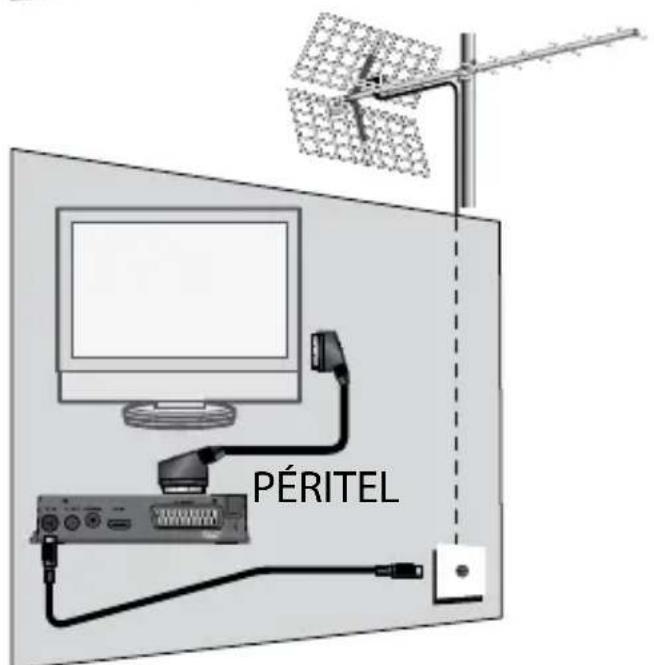

Note: Si votre adaptateur est relié à votre téléviseur par un cordon péritel, nous vous conseillons de modifier dans le MENU / Réglages Système / Système TV le paramètre Sortie Vidéo sur RGB pour une image plus ajustée à ce cordon.

B - calage / orientation de l'antenne

Nous désignerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique.

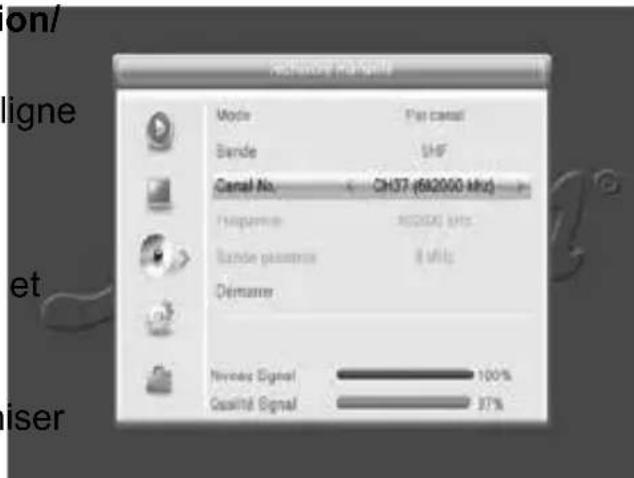

Cas n°1

Vous connaissiez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Allez dans Menu / Installation / Recherche manuelle.
• Descendez sur la troisième et sélectionnez avec les flèches « un numéro de canal utilisé dans votre région. »
• Patientez quelques secondes, observez les graphes de Qualité de réception et Niveau de signal. Tournez l'antenne pour maximiser le signal. Lorsque vous approchez de la direction de l'émetteur, le

Niveau doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le numéro de canal que vous avez besoin est incorrect, ou que l'émission est trop lointaine pour votre râteau.

• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Lancez une recherche par Menu / Installation / Recherche auto.

Cas n°2

Si vous ne savez pas quel canal est utilisé pour capter les chaînes de la TNT, nous vous suggérons la méthode suivante :

Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de l'adaptateur. Orientez votre nouvelle antenne dans la même direction que l'ancienne et faites une recherche automatique de chaînes (MENU / Installation / Recherche auto).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche INFO pour afficher l'indicateur de signal en bas.

Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Faites à nouveau une recherche automatique de chaînes.

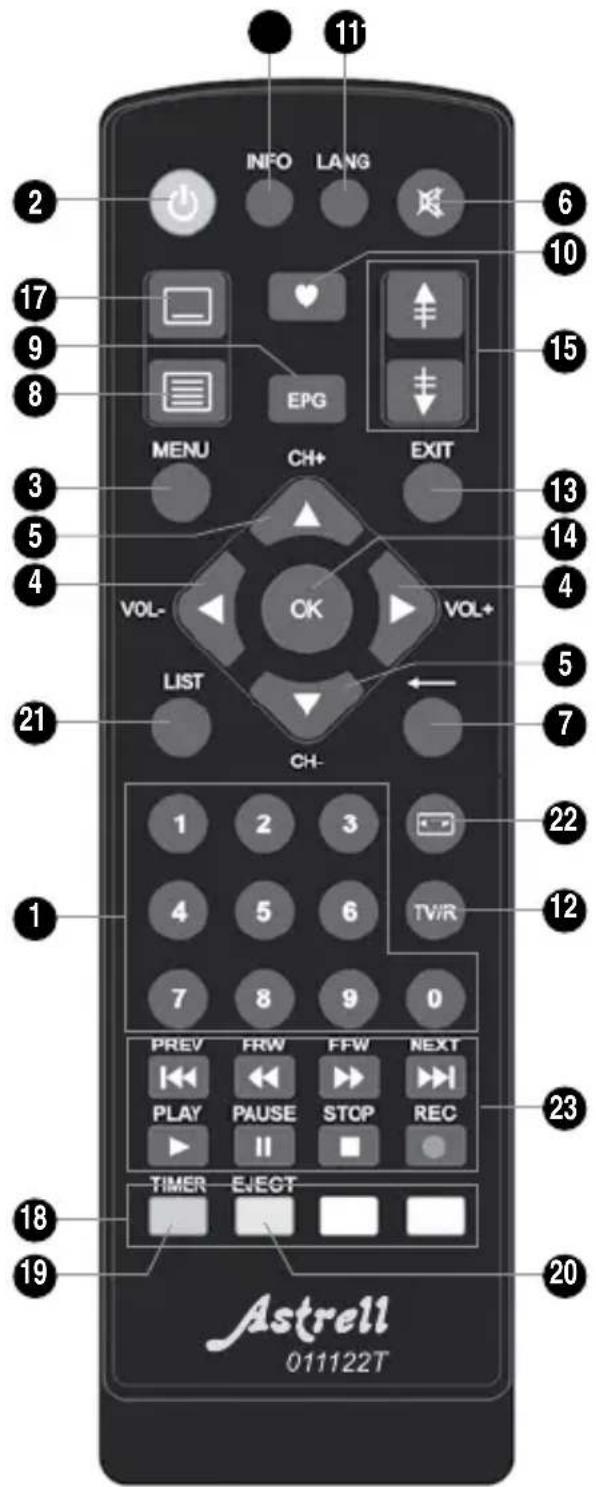

2 - Description de la télécommande

• Touches numériques. • Touche O. Pour allumer ou mettre en veille l'appareil. 3 Touche MENU. 4 Touches < >. Pour régler le volume. • Touches ▼ ▲. Pour changer de chaîne. 6 Touche. Pour couper le son. • Touche. Permet de revenir à la dernière chaine regardée. 8 Touche Pour acceder au magazine texte. 9 Touche EPG (guide électronique des programmes). 10 Touche Pour acceder à la liste des chaînes favorites. 11 Touche LANG. Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission. 12 Touche TV/R. Permet le passage du mode TV au mode Radio et inversement. 13 Touche EXIT. Pour sortir des menus. 14 Touche OK. Permet de valider ou d'afficher la liste des chaînes.

15 Touches Page ▼▲. Permet de passer de page en page dans les longues listes. 16 Touche INFO. Permet d'afficher des informations sur la chaîne en cours ainsi que les caractéristiques techniques, dont le niveau de signal. 17 Touche Pour activer ou désactiver les sous-titres (DVB). 18 Touches de couleurs. Utilisées dans certains menus. 19 Touche TIMER. Permet de programmer l'enregistrement. 20 Touche EJECT. Pour déconnecter en toute sécurité le support USB. 21 Touche LIST. Permet de naviguer dans le menu «Lecteur multimedia». 22 Touche Permet de changer le format d'écran. Il permet de choisir entre différents modes de gestion des programmes 4:3 et 16:9. 23 Touches dédiées aux enregistrements :

: pour lancer la lecture ou reprendre après une pause.

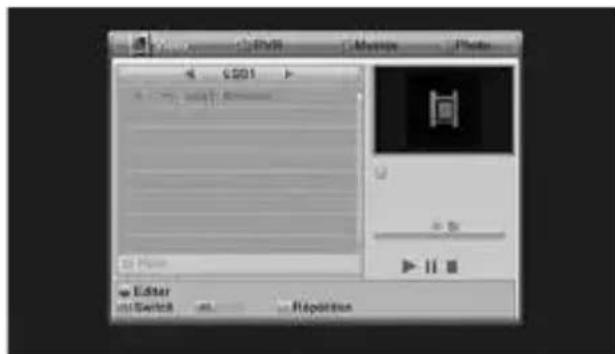

Accès rapide au lecteur multimédia.

II : pour faire une pause dans la lecture

: pour arrêter l'enregistrement ou la lecture en cours

: pour lancer un enregistrement sur le port USB

pour un retour en arrière

: pour une avance rapide

fichier précédent fichier suivant

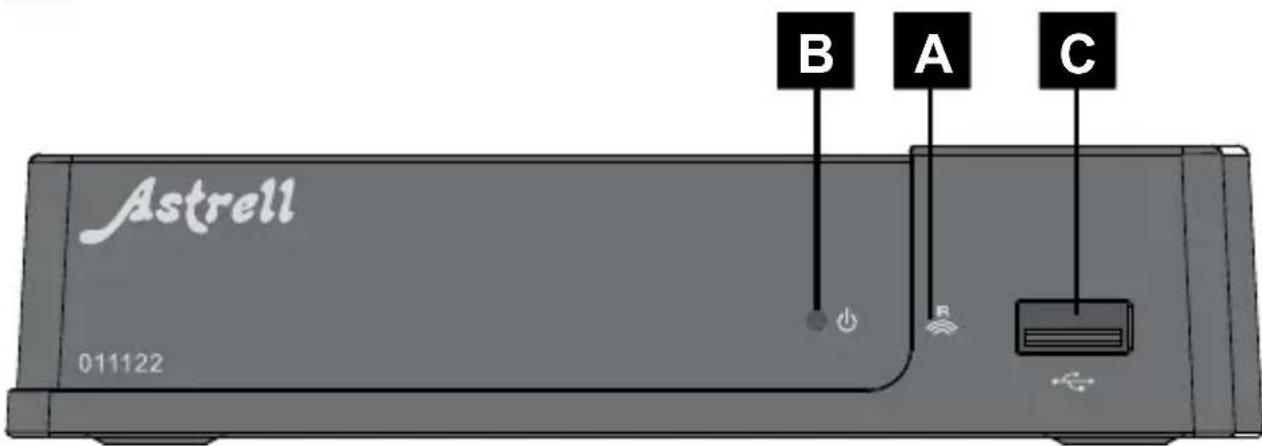

3 - Description de l'adaptateur

Récepteur infrarouge (détecte le signal infrarouge de la télécommande). B Indicateur lumineux. Le voyant allumé vert signifie : en marche. Le voyant allumé rouge signifie : en veille. C Port USB. D Entrée antenne terrestre (râteau). E Sortie antenne TV (ou magnétoscope). F Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema. G Sortie HDMI (Haute Définition Numérique). Sortie Péritel. Pour connecter l'adaptateur au téléviseur si celui-ci ne possède pas de prise HDMI. Alimentation secteur.

4 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent:

• Touches VOL- / « et » / VOL+ pour régler le volume sonore.
• Touches ∇ / CH- et CH+ / △ pour changer de chaîne. Touché pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche ● pour lancer directement un enregistrement.
• Touche TIMER pour programmer un enregistrement.

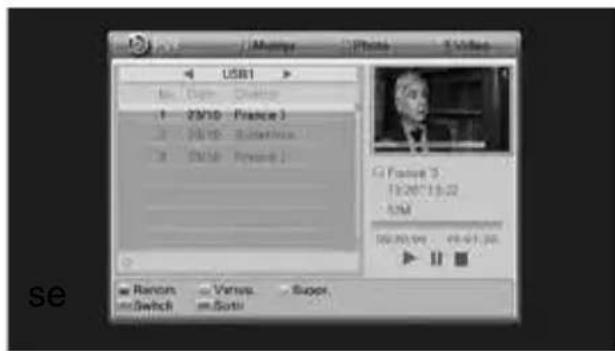

• Touche pour visualiser la liste des programmes déjà enregistrés et pour lancer la lecture d'un programme.
• Touche pour arrêter l'enregistrement ou la lecture.
• Touche PAUSE pour mettre en pause une émission ou la lecture d'un enregistrement et le reprendre plus tard.
• Touche OK pour accéder à la liste des chaînes.

5 - Personnaliser la liste des chaînes

Vous avez deux possibilités pour personnaliser la liste des chaînes. La première consiste à créer une liste de chaînes favorites. La deuxième consiste à supprimer ou déplacer les chaînes existantes.

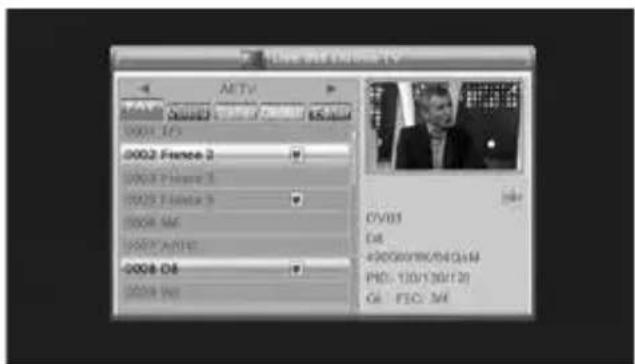

Sélectionner les chaînes

• Allez dans Menu / Édition des chaînes / Listes des chaînes TV.
• Appuyez sur la touche ♥ pour activer la sélection des chaînes favorites, puis sélectionnez la

chaîne que vous voulez ajouter à la liste et appuyez sur OK. Un petit logo apparait.

• Vous pouvez ainsi ajouter plusieurs chaînes à la liste
• Appuyez deux fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pour enregistrer votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Appuyez sur la touche pour afficher la liste des chaînes favorites. Choisissez la chaîne avec les flèches ↑ puis validez par OK. Un appui sur la touche OK vous permet de revenir dans la liste complète des chaînes.

Effacer des chaînes

• Allez dans Menu / Édition des chaînes / Liste des chaînes TV.
• Appuyez 2 fois sur la touche BLEU pour activer la sélection des chaînes à éditer.
• Avec les flèches, sélectionnez la chaîne à supprimer.
• Appuyez sur la touche OK, une marque de sélection apparait après le nom de la chaîne.
• Vous pouvez sélectionnez ainsi plusieurs chaînes.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pour mémoriser votre sélection.
• Tapez plusieurs fois EXIT pour quitter tous les menus.

Déplacer des chaînes

• Allez dans Menu / Édition des chaînes / Liste des chaînes TV.
• Appuyez sur la touche JAUNE pour activer la sélection des chaînes à déplacer.
• Avec les flèches, sélectionnez la chaine à déplacer.
• Appuyez sur la touche OK, un petit curseur apparait après le nom de la chaîne.
• Avec les flèches, déplacez la chaîne à sa nouvelle place.
• Appuyez sur OK pour valider la nouvelle place.
• Appuyez 2 fois sur EXIT pour quitter la sélection.
• Appuyez sur OK pour enregistrer votre sélection.
• Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note: Par défaut, déplacer une chaîne ne change pas son numéro logique. Par exemple, si vous déplacez France 4 entre France 3 et France 5, elle gardera le numéro 14. Pour que le numéro de chaîne change avec sa position, il faut régler l'option MENU / Installation / Numéro chaînes auto sur < NON > avec les touches ← →.

6 - Blocage parental

Votre terminal Astrell 011122 est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous pouvez restreindre l'accès ou pour protéger la configuration du terminal. Nous vous conseillons de le changer.

Modifier le mot de passe

• Allez dans MENU / Réglages Système / Contrôle parental.
• Entrez votre mot de passe (0000 en sortie d'usine).
• Sur la ligne Nouveau code, entrez les 4 chiffres du nouveau code.
• Sur la ligne Confirmez le code, entrez à nouveau le nouveau code.
• Appuyez sur OK et tapez plusieurs fois sur EXIT pour quitter tous les menus.

Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

Blocage par niveau moral

Votre terminal utilise un blocage parental évolué qui analyse les informations diffusées par les chaînes concernant le programme en cours. Si vous sélectionnez la limite à 12 ans, votre enfant pourrait donc regarder les émissions déclarées «tout public» ou «accord parental» souhaitable. Les émissions que la chaine déclare déconseillées aux moins de 12 ans seront bloquées.

Le blocage n'est efficace que si vous enfant ignore le code d'accès que vous aurez réglé. Modifiez donc ce code d'accès comme expliqué ci-dessus.

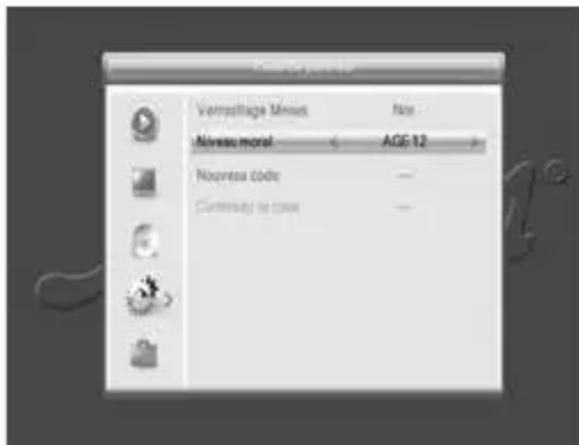

Pour sélectionner le niveau moral :

• Allez dans MENU / Réglages Système / Contrôle parental.
• Entrez le mot de passe (0000 si vous n'avez pas modifié le mot de passe à l'étape précédente).
• Sur la ligne Verrouillage Menu, CHOISSEZ Oui avec la flèche
• Sélectionnez la ligne Niveau sonore avec la flèche .
• Sélectionnez le paramètre avec les flèches .
• Tapez 3 fois sur la touche EXIT pour sortir des menus.

Bloquer des chaînes

Allez dans Menu / Édition des chaînes / Liste des chaînes TV. - Appuyez sur la touche ROUGE pour activer la sélection des chaînes à bloquer. - Avec les flèches, sélectionnez la chaîne à déplacer. - Appuyez sur la touche OK. - Entrez le mot de passe (0000 en sortie d'usine), un cadenas apparait après le nom de la chaîne. - Appuyez 2 fois sur EXIT pour quitter la sélection. - Appuyez sur OK pour enregistrer votre sélection. - Appuyez plusieurs fois sur EXIT pour quitter les menus.

Note : Le blocage par chaîne est déconseillé quand le niveau parental est activé.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, etc.) seront perdues.

• Appuyez sur MENU.
• Sélectionnez le 5ème menu (boîte à outils) avec les flèches ▲ ▼.
• Appuyez sur et sélectionnez le 2ème menu (configuration usine).

Note : si vous avez réglé le blocage parental et verrouillé les menus, le code PIN vous sera demandé pour accéder au menu Contrôle parental.

• Tapez « » puis OK pour confirmer, patientez jusqu'à ce que le menu de sélection de langue apparaisse.

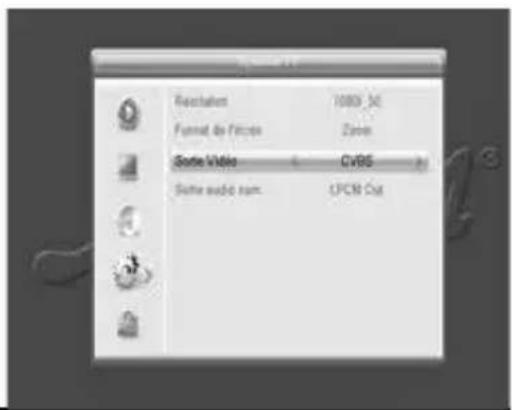

8 - Réglages de l'écran

Le MENU / Réglages système / Système TV permet de choisir les options désirées :

• La ligne Sortie Vidéo permet de choisir entre le mode RGB et le mode classique CVBS. Si l'adaptateur est connecté avec un câble HDMI au téléviseur, laissez la sortie en mode CVBS pour avoir une image en haute définition. Par contre, avec un câble péritel, préférez le mode

RGB car en résolution standard, celui-ci donne une meilleure image sur la plupart des téléviseurs.

• La ligne Format d'écran permet de : gérer les écrans 4:3 et 16:9 :
• 4:3 LB (Letter Box). Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas.
• 4:3 PS (Panscan). Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l'écran, amputées des extrémités droite et gauche.
• 16:9. Pour un téléviseur 16:9 relié à l'adaptateur par un cordon HDMI. Les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.
• ZOOM. Pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l'écran. Nous avons choisi ce mode par défaut car il satisfait la majorité des téléspectateurs. Nous attirons notre attention sur le fait que ce mode altère votre perception de la normalité.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France.

Dès que vous appuyez sur la touche TV/R, vous entrez dans le mode radio.

L'écran vous affiche alors le message «Aucune radio».

10 - Économie d'énergie

Afin de limiter la consommation d’énergie inutile, et conformément à la réglementation européenne relative aux appareils qui consomment de l’électricité, des mesures ont été prises afin d’éviter de laisser l’adaptateur en marche inutilement. Ainsi, votre appareil se met automatiquement en veille lorsque vous ne l’utilisez pas pendant 3 heures.

Dans le cas exceptionnel où vous regardez une émission de plus de 3 heures sans utiliser la télécommande, un message vous avertit de la mise en veille imminente. Appuyez simplement sur une touche VOL, par exemple, pour faire disparaître le message.

Si, pour une raison quelconque, vous souhaitez désactiver cette fonction,

• Allez dans MENU / Réglages Système / Autre.
• Sélectionnez < Veille auto > avec la flèche ▼.
• Sélectionnez < NON > à l'aide des flèches
• Appuyez 3 fois sur EXIT pour quitter les menus.

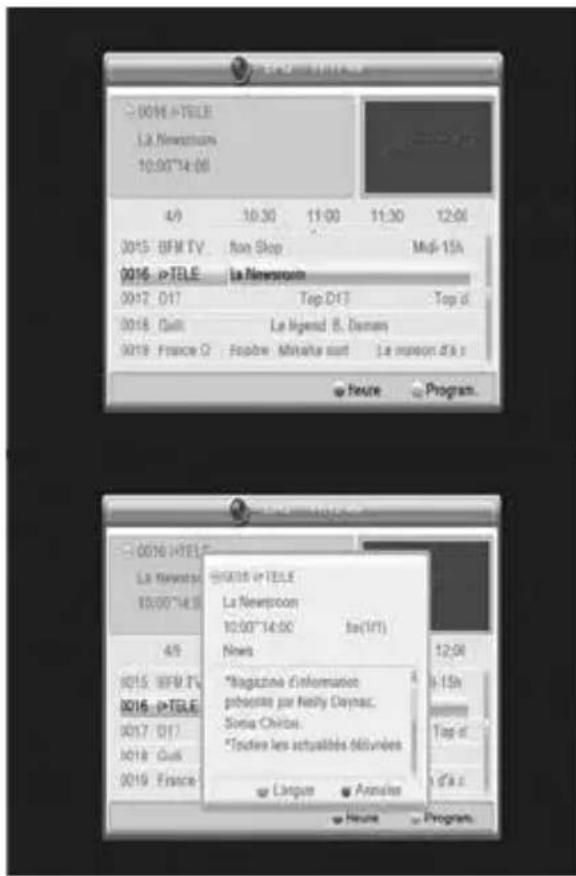

11 - Guide électronique des programmes (EPG)

Le guide de programme permet de consulter les programmes de télévisions pour les heures ou jours à partir (selon les chaînes qui diffusent ces informations).

Avec les flèches ▲ ▼ ▿ ▶, vous pouvez sélectionner une émission et appuyer sur la touche OK pour afficher les détails (si diffusés par l'opérateur).

La fenêtre reste vide si les informations ne sont pas diffusées.

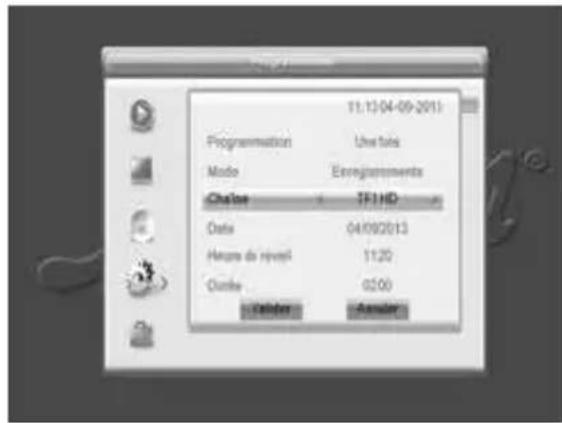

Vous avez la possibilité de programmer l'enregistrement d'une émission en mettant en surbrillance l'émission que vous souhaitez enregistrer, puis en appuyant sur la touche VERTE (n°20 page 9).

Pensez à connecter un disque dur sur le port USB en façade.

Note : Les informations du guide des programmes sont diffusées par les opérateurs ; il arrive que les informations du guide des programmes soient inexactes ou peu précises dans le temps. Nous vous conseillons de prendre des marges de temps lors de la programmation d’un enregistrement. Vous devez pour cela éditer la programmation dans le MENU / Réglages Système / Programmateur.

12 - Recherche de chaînes

Cette opération est à faire dès que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

Allez dans MENU / Installation / Recherche auto. Allez sur la ligne Démarrer et appuyez sur OK.

13 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander.

Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle.

Nous vous remercions de comprendre que Astrell ne pourrait pas vous aider sur les codes d’une télécommande universelle qui n’est pas de la marque Astrell.

14 - Sous-titres et télétexte

Certaines chaînes diffusent un magazine télétexte (TF1, à l'heure où nous rédigeons cette notice). Pour y accéder, appuyez sur la touche

Certaines chaînes diffusent, à certains moments, des sous-titres DVB. Pour les activer :

• Appuyez sur la touche pour afficher la fenêtre Sous-titres.
• Appuyez sur pour sélectionner une langue de sous-titres.
• Tapez OK pour valider.

Description rapide

Ce paragraphe décrit de manière très rapide le fonctionnement général. Il est important de dire que les paragraphes suivants vous permettent de trouver tout ce qu'il faut savoir pour utiliser correctement le port USB.

• Une fois le disque dur ou la clé USB connecté sur le port USB en façade, vous pouvez enregistrer une émission en appuyant sur la touche REC (●).
• Appuyez sur OK pour valider la durée de l'enregistrement proposée par l'adaptateur (et calculée automatiquement en fonction du guide des programmes) ou changez la durée avec les touches numériques de la télécommande.
• Appuyez sur STOP (■) pour arrêter l'enregistrement

Note : lorsque vous insérez un dispositif USB, celui-ci devient exploitable dès que le message « Disque USB connecté » apparaît et disparaît à l'écran. Avec des disques de grandes capacités, il est normal de devoir attendre plusieurs secondes.

Vous pouvez lire votre enregistrement à partir du MENU / Lecteur Multimédia / PVR.

Pour la lecture de contenus autres que ceux enregistrés par l'adaptateur Astrell 011122 lui-même, reportez-vous au § 16 page 22.

Type de médias acceptés

Le port USB en façade est prévu pour accueillir un disque dur externe. L'utilisation de clés USB n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garanti.

Les dispositifs USB (clé ou disque) doivent être formatés avec le système FAT32 ou NTFS. Si votre disque comporte plusieurs partitions, la première utilisable est sélectionnée par votre adaptateur lors de la connexion du disque dur.

S'il y a plusieurs partitions, vous pouvez changer la partition dans le Menu / Réglages système / Information du disque. Si un disque ou une clé n'est pas reconnu, utilisez votre ordinateur pour vérifier le format (clic droit / propriétés dans l'explorateur de fichiers Windows).

Etant donné la grande variété de modèles, nous ne pouvons pas vous garantir un fonctionnement avec tous les disques, y compris les plus exotiques. Une vitesse de rotation minimum de 5400 tours/minute est nécessaire. Si vous rencontrez un problème avec un modèle particulier, n'hésitez pas à nous contacter pour nous informer du modèle qui poserait problème.

Astellrel decline toute responsabilité en cas de perte de données sur le média due à une utilisation avec l'adaptateur TNT. Nous vous conseillons de sauvegarder vos données au préalable, et de dédier un disque uniquement à cet usage.

A - enregistrement simple

Pour enregistrer une émission qui passe sur la TNT, procédez ainsi :

• Allumez votre adaptateur avec la touche (n°2 page 8).
• Sélectionnez la chaîne à enregistrer avec les touches, en tapant son numéro, ou en sélectionnant la chaîne dans la liste (touche OK).
• Si vous n'avez pas branché le disque dur, branchez-le et patientez quelques secondes jusqu'à ce que le message « disque USB connecté » s'affiche puis disparaisse, il vous informe que le disque est prêt.
• Appuyez sur la touche REC (●) ; l'enregistrement de l'émission en cours démarre sur le support connecté en USB. Par défaut, la durée de l'enregistrement est de 2 heures. Pour modifier la durée de l'enregistrement, appuyez 2 fois sur la touche REC (●). Une fenêtre « Enregistrer pendant 02:00 » apparait. Changez la valeur avec les touches numériques (N° 1 page 8) de la télécommande (vous pouvez modifier par la suite la durée de l'enregistrement en appuyant à nouveau 2 fois sur la touche REC).

Vous pouvez interrompre à tout moment l'enregistrement en appuyant sur la touche STOP (■) de la télécommande et en confirmant l'arrêt (sélectionnez OUI et validez par OK).

B - Programme un enregistrement différé

Vous pouvez programmer jusqu'à 8 enregistrements différés.

Pour programmer un enregistrement sur une chaîne, commencez par visualiser cette chaîne en tapant son numéro, ou en y accédant avec la touche OK.

Allez dans MENU / Réglages Système / Programmateurs ou appuyez sur

la touche TIMER (n°19 page 9).

• Choisissez un nombre libre parmi les lignes marquées NON (la première fois, choisissez 1) et appuyer sur OK.
• Sur la ligne Programmation, CHOISSEZ Une fois avec la flèche
• Sur la ligne Chaine, la chaine en cours s'affiche. Vous pouvez encore changer de chaine à ce stade.
• Sur la ligne Date, entrez la date de l'en

registrement avec les touches numériques, et validez avec OK.

• Sur la ligne Heure, entrez de la même manière l'heure de démarrage de l'émission (en heures et minutes).
• Sur la ligne Durée, entrez de la même manière la durée de l'émission (en heures et minutes).
• Sélectionnez Valider et appuyez sur OK. Appuyez encore sur EXIT pour quitter les menus.

Note : Vous avez aussi la possibilité de programmer l'enregistrement d'une émission à partir de l'EPG en appuyant sur la touche VERTE sur l'émission que vous souhaitez enregistrer.

C - lire un enregistrement

Allez dans MENU / Lecteur Multimédia / PVR.

• Les enregistrements s'affichent sous forme de liste.
• Sélectionnez l'enregistrement souhaité avec les touches et appuyez sur la touche (PLAY) pour débuter la lecture.
• La lecture de l'enregistrement lance.

• Vous pouvez avancer ou reculer dans un enregistrement en app

les touches avance rapide (FFW), retour rapide (FRW) ou en plaçant à l'aide des touches le curseur à l'endroit voulu, ensuite appuyez sur OK.

Arrêt de la lecture :

Pour arrêter la lecture, appuyez sur STOP (■). L'appareil affiche la liste des enregistrements, vous pouvez alors sélectionner une autre vidéo ou bien revenir en mode TV normal en appuyant plusieurs fois sur la touche EXIT.

D - exporter un enregistrement sur PC

Les enregistrements sont sauvegardés dans le réseau ALIDVRS2 du disque dur. Chaque enregistrement crée un réseau spécifique, dont le nom contient la date, l'heure et le nom de la chaîne. Le réseau contient deux types de fichiers. Les fichiers avec l'extension. dvr sont utilisés par le 011122 pour sauvegarder des données relatives à l'enregistrement, comme par exemple les informations de contrôle parental. Les fichiers. ts contiennent les enregistrements audio-vidéo proprement dits.

Ils sont lisibles sur un ordinateur avec un logiciel capable de lire ces formats vidéo-ts. VLC version 2.0.2 ou supérieure, par exemple : www.videolan.org

Le blocage parental ne fonctionne pas sur l'ordinateur, il fonctionne uniquement sur le 011122.

Si vous visualisez un enregistrement sur votre ordinateur et que l'image présente des effets «peigne» (entrelacement), activez le filtre de désentrelacement de votre lecteur vidéo (voir l'aide de VLC).

Note : L'écodage de vidéo en Haute Définition nécessite beaucoup de ressources à un ordinateur, assurez-vous d'avoir un ordinateur (avec un processeur ou carte graphique) d'une puissance de calcul capable de coder de la vidéo en haute définition. Le manque de puissance apparaît souvent sous forme d'images saccadées.

16 - Fonction lecteur multimédia

Outre les enregistrements faits par l'appareil lui-même, vous pouvez lire d'autres vidéos stockées sur le disque. L'accès à ces contenus se fait par le MENU / Lecteur Multimédia ou par la touche (PLAY) lorsque vous regardez la télévision.

Ce menu affiche le contenu du disque USB et vous pouvez ainsi regarder des videos (la plupart des fichiers au format. AVI,. MPG et MP4 sont supportés) en selectionnant le fichier et en appuyant sur la touche (PLAY) ou OK.

Le lecteur multimédia permet également de lire les photos et les musiques générées sur votre disque dur. Utilisez la touche LIST pour sélectionner le mode photo, vidéo, ou musique.

Votre adaptateur Astrell 011122 permet l'égrègement de lire les fichiers musicaux au format MP3.

Certaines chaînes ne fonctionnent plus.

Faire une recherche de chaînes.

Quand j'appuie sur la touche REC, rien ne se passe.

Vérifier que le disque dur ou la clé USB est bien branché. S'il s'agit d'un disque dur USB externe et qu'il possède une alimentation propre, vérifie qu'elle est bien connectée, généralement un voyant s'allume ou clignote sur le disque dur. Si le disque est bien alimenté, vérifie qu'il est formaté et qu'il contient au moins une partition en FAT32 ou NTFS.

Pourquoi l'appareil affiche « disque USB trop lent » lorsqu'une clé USB est insérée ?

L'appareil a besoin d'un disque ou d'une clé USB capable de recevoir les

informations enregistrées rapidement, pour cela, l'appareil teste chaque clé (ou disque dur) pour être sûr qu'il lui sera possible d'enregistrer les émissions de façon à ce qu'il n'y ait pas de perte de qualité ou d'information.

La solution consiste à changer de disque ou de clé par un modèle plus rapide.

19 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme Cause possible Solution(s) à essayer
Vous receivez certaines chaînes numériques correctement, mais d'autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous receivez, le niveau de réception n'est pas très élevé.	Vous étés situé loin de l'émetteur.	1 - Essayez un amplificateur d'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vous une antenne plus performante.
Vous receivez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un apparilé lectrique s'allume, par exemple).	Vous étés perturbé par des parasites.	1 - Remplacez le cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.2 - Remplacez les accessoires (répartiteurs, dérivateurs) par des produits blindés.3 - Remplacez le cable entre l'antenne et la prise.
Vous receivez certains multiplexes (certains canaux) mais d'autres sont perturbés ou pas reçus du tout.	Vous étés victimes d'échos.	1 - modifier légèrement l'orientation de l'antenne.2 - remplacez l'antenne par une nouvelle ayant des grilles anti échos plus performantes.
Vous receivez certains multiplexes (certains canaux) mais les canaux supérieur à 60 sont perturbés ou pas reçus du tout.	Votre antennecoupe le haut de la bande UHF.	Procurez-vous une antenneperformante sur toute labande UHF.
Vous receivez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l'inverse).	Votre antennenecapte qu'une partie de la bande UHF.	Procurez-vous une antenneprévue pour fonctionner surtoute la bande UHF.
Votrecception est correctéla plupart du temps, maiselle est perturbée quandil pleut, ou à certains moments apparentmentaléatoires.	Vosuetes enlimite de zone.	Procurez-vous uneantenne plus formamente.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarres qui s'ajoutent au son.

Réception avec antenne d'intérieur

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenne d'intérieur. Il est toutefois possible de recevoir correctement avec une antenne d'intérieur si vous êtes situés à proximité d'un émetteur.

Toutefois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

20 - Glossaire

Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT.

Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.

Codec Codeur / Décodeur. Moyen d'encoder un contenu audio-vidéo, et de le décoder.

Code PIN Numéro d'Identification Personnel = mot de passe.

Émetteur Pylône truffé d'antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles.

EPG Guide électronique des programmes.

FTA En clair, gratuite. Vient de l'anglais free-to-air. Your terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci.

Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal.

Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). À bande passante constante, le numérique permet de diffuser plus de chaînes que l'analogue.

Polarisation Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontalement.

Terminal Equipement final d'une communication. Cet adaptateur est un terminal numérique.

Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».

TNT Télévision Numérique Terrestre.

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique: 0899 700 499*

*Prix d'appoint : 1,35 € TTC par appoint puis 0,34 € la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 18h

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : Adaptateur TNT HD avec port USB Astrell (011122)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

DOLBY DIGITALPLUS

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

Garantie

Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux appareils vendus en France. En achetant ce produit, vous bénéficiez d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourraient exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un défaut qui surviendrait plusieurs mois après l'achat du produit.

En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivant l'achat est présupposé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que:

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Pour être conforme au contrat, le bien doit :

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

• correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;
• présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

Présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminue tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Les contrats de garanties (légale et commerciale) lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiaz, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.

La garantie constructeur Astrell couvre les défauts qui pourraient apparaître pendant la période de garantie. Astrell s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client.

Astrell s'engage à maintenir un stock de pièces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1%.

Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommandations figurant dans la notice de l'appareil.

En cas de panne, veuillez vous adresser à votre revendeur.

N'envoyez jamais d'appareil chez Astrell sans avoir au préalable obtenu un accord de retour.

Prix d'appel 0,34TTC/min depuis un poste fixe

BENELUX [phone]

METRONICITALIA 0294943691

METRONIC IBERICA Servicio Técnico: 902 09 01 36 - [e-mail]

Astrell FRANCE : 100 Rue Gilles de Gennes - Node Park Touraine - 37 310 TAUXIGNY

Astrell IBERICA : Carretera de Sentmenat, 47-49, 08213 Polinyà (Barcelona)
