SX2 1200.1 - Recepteur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Amplificateur de puissance mono, 1200 Watts RMS à 1 ohm
Utilisation	Conçu pour les systèmes audio de voiture, idéal pour les basses puissantes
Maintenance et Réparation	Vérifier régulièrement les connexions et nettoyer les dissipateurs thermiques
Sécurité	Éviter les surcharges et les courts-circuits, utiliser des câbles appropriés
Informations Générales	Compatible avec divers types de haut-parleurs, garantie constructeur

FOIRE AUX QUESTIONS - SX2 1200.1 PHOENIX GOLD

Comment installer le PHOENIX GOLD SX2 1200.1 ?

Pour installer le PHOENIX GOLD SX2 1200.1, commencez par déconnecter la batterie de votre véhicule. Ensuite, connectez les câbles d'alimentation et de mise à la terre selon les instructions du manuel. Assurez-vous que toutes les connexions sont sécurisées avant de rebrancher la batterie.

Quels sont les réglages recommandés pour un son optimal ?

Pour un son optimal, il est recommandé de régler le gain à un niveau moyen, d'ajuster le filtre passe-bas en fonction de votre système acoustique, et de tester différentes fréquences pour trouver celle qui convient le mieux à vos préférences.

Que faire si le récepteur ne s'allume pas ?

Si le récepteur ne s'allume pas, vérifiez d'abord les connexions d'alimentation. Assurez-vous que le fusible n'est pas grillé et que la batterie est chargée. Si tout semble correct, il pourrait être nécessaire de contacter le service client.

Comment résoudre les problèmes de bruit de fond ?

Pour résoudre les problèmes de bruit de fond, vérifiez que tous les câbles sont correctement isolés et qu'il n'y a pas de câbles d'alimentation à proximité des câbles de signal. L'utilisation de câbles blindés peut également aider à réduire le bruit.

Le récepteur chauffe-t-il trop pendant l'utilisation ?

Une légère chaleur est normale, mais si le récepteur devient excessivement chaud, vérifiez que la ventilation est adéquate et qu'il n'est pas obstrué. Assurez-vous également qu'il n'est pas soumis à une surcharge.

Comment effectuer une mise à jour du firmware ?

Pour effectuer une mise à jour du firmware, visitez le site web de Phoenix Gold pour télécharger la dernière version. Suivez les instructions fournies pour installer la mise à jour via un port USB si disponible.

Est-ce que le PHOENIX GOLD SX2 1200.1 est compatible avec tous les types de haut-parleurs ?

Le PHOENIX GOLD SX2 1200.1 est compatible avec la plupart des haut-parleurs, mais il est recommandé de vérifier les spécifications de puissance et d'impédance de vos haut-parleurs pour assurer une compatibilité optimale.

MODE D'EMPLOI SX2 1200.1 PHOENIX GOLD

Tous les modèle ont une topologie de classe D avec une gamme complete
Monoblocs originaux/esclaves pouvant etrelles a un courant puisant
- Monoblocs originaux /esclaves pouvant être reliés à une installation à plusieurs amplificateurs
- Pontable à canaux
Alimentation a deux etages

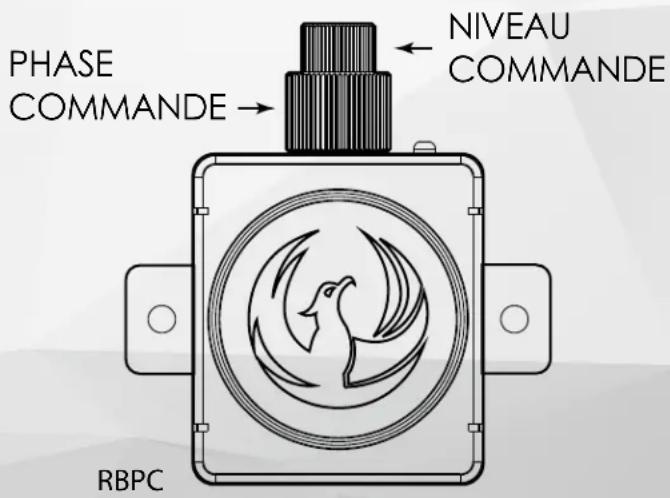

- Contrôleur de phase et de basse à distance avec Bass Shift@(RBPC)
- Entretes symétriques ou asymétriques commutables
- Circuit de mise en marche automatique (déactivable)
Voyants DEL a trois lumières de I'etat de l'amplificateur
Protection thermique et contre les surtensions et les courts-circuits
- Commandes et raccords à montage frontal
Sorties intercommunication RCA "pass-through" en Monoblocs
- Pré RMS - Port d'écran de contrôle à distance (RMD vendu séparétement)

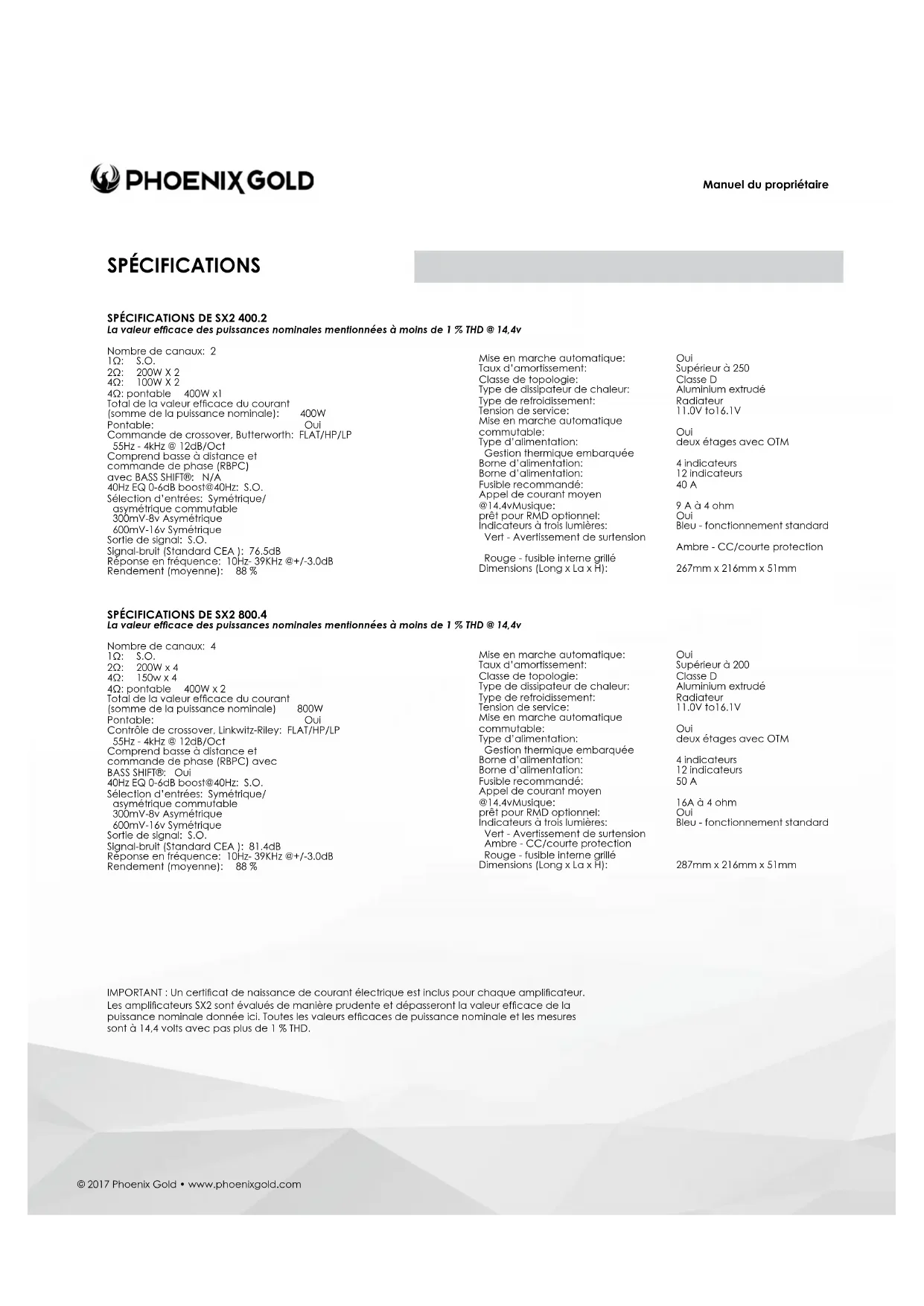

SPECIFICATIONS

SX2 400.2 SPECIFICATIONS

La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v

Nombre de canaux: 2

1Ω: S.O.

2Ω: 200W X 2

4Ω: 100W×2

4Ω: pontable 400W x1

Total de la valeur efficace du courant

(somme de la puissance nominale): 400W

Ponable: Oui

Commande de crossover, Butterworth: FLAT/HP/LP

Compend basse a distance et

commande de phase (RBPC)

gycBASSSHIFT®N/A

40Hz EQ 0-6dB boost@40Hz: S.O.

Selection d'entretes: Symétrique/

asymétrique commutable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal: S.O.

Signal-bruit (Standard CEA): 76.5dB

Réponse en fréquence: 10Hz-39KHz @+/-3.0dB

Rendement (moyenne): 88%

Mise en marche automatique:

Taux d'amortissement:

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommende:

Appel de courant moyen

@14.4vMusique

préts pour RMD optionnel:

Indicateurs a frois lumieres;

Vert - Avertissement de surtension

Rouge-fusibleinteregrillé

Dimensions (Long x La x H):

Oui

Supérieur à 250

Classe D

Aluminium extrude

Radiateur

11.0V to16.1V

Oui

deuxétages avec OTM

4 indicateurs

12 indicateurs

40A

9A a4ohm

Oui

Bleu - fonctionnement standard

Ambre - CC/courte protection

267mm×21.6mm×51mm

SPECIFICATIONS DE SX2 800.4

La valeur efficace des puissances nominales mentionnées à moins de 1% THD@14.4v

Nombre de canaux: 4

1Ω: S.O.

2Ω: 200W×4

4Ω: 150W×4

4Ω: pointable 400W x 2

Total de la valeur efficace du courant

(somme de la puissance nominale) 800W

Pontable: Oui

Contrôle de crossover, Linkwitz-Riley: FLAT/HP/LP

55Hz-4kHz@12dB/Oc

Compendasse distance et

commande de phase (RBPC) avec

BASS SHIFT@: Oui

40Hz EQ 0-6dB boost@40Hz: S.O.

Selection d'entrées: Symétrique/

asymétrique commulable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortie de signal: S.O.

Signal-bruit (Standard CEA): 81.4dB

Réponse en fréquence: 10Hz-39KHz @+/-3.0dB

Rendement (moyenne): 88%

Mise en marche automatique:

Taux d'amortissement:

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommende:

Appel de courant moyen

@14.4vMusic:

préfé pour RMD optic

Indicateurs a trois lumières:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grille

Dimensions (Long x La x H):

Oui

Supérieur à 200

Classe D

Aluminium extrude

Radiateur

11.0V to16.1V

Oui

deuxétages avec OTM

4 indicateurs

12 indicateurs

50A

16A a 4 ohm

Oui

Bleu - fonctionnement standard

287mm×216mm×51mm

IMPORTANT: Un certificat de naissance de courant electrique est inclus pour chaque amplificateur. Les amplifieurs SX2 sont évalués de manière prudente et dépasseront la valeur efficace de la puissance nominale donnée ici. Toutes les valeurs efficaces de puissance nominale et les mesures sont à 14,4 volts avec plus de 1% THD.

SPECIFICATIONS

SPECIFICATIONS DE SX2 600.1

La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v

Nombre de canaux: 1

1Ω: 600W×1

2Ω: 450W x 1

4Ω: 300W x 1

Total de la valeur efficace du courant

(somme de la puissance nominale): 600W

Pontable:

Commande de crossover, Linkwitz-Riley: HP 10Hz - 120Hz(subsonique)

LP 40Hz - 240Hz @ 24dB/Oct

Comprend bassé à distance et

commande de phase (RBPC) avec

BASS SHIFT@:Qui

40Hz EQ 0-6dB boost@40Hz: Oui

Selection d'entrees: Symétrique/

asymétrique commutable

300mV-8v Asymétrie

600mV-16v Symétrie

Sortie de signal: Signal-bruit a

2 canaux RCA (Standard CEA): 85.9dB

Réponse en fréquence: 10Hz - 250Hz @+/-6.0dB

10Hz-39KHz-3dB LP

DE DERIVATION

Rendement (moyenne): 85%

Mise en marche automatique: Taux d'amortissement :

Capacité MAITRE/ESCLAVE:

Classe de topologie

Type de dissipateur de chaleurur.

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible commande:

Appel de courant moyen

@14.4vMusique:

optionnel:

Indicateurs a trois lumieres:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grille

Dimensions (Long x La x H):

Oui

Supérieur à 200

OUI

Classe D

Aluminium extrudé

Radiateur

11.0V to16.1V

Oui

deux étages avec OTM

4 indicateurs

12 Indicateurs

60A

15A a 4 ohm preI pour RMD

Oui

Bleu - fonctionnement standard

337mm×216mm×51mm

SPECIFICATIONS DE SX2 1200.1

La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v

Nombre de canaux : 1

1Ω： 1200W×1

2Ω：900W×1

4Ω：600W×1

Total de la valeur efficace du courant

(somme de la puissance nominale) 1200W

Pontable: S.O.

Contrôle de crossover, Linkwitz-Riley: HP 10Hz - 120Hz(subsonic)

LP 40Hz - 240Hz @ 24dB/Oct

Compendasse distance et

contrôle de phase (RBPC) avec

BASS SHIFT@:Oui

40Hz EQ 0-6dB boost@40Hz: Oui

Selection d'entrees :

asymétrique commutable

300mV-8v Asymétrique

600mV-16v Symétrique

Sortle de signal

2 canaux RCA (Standard CEA) :

Réponse en fréquence :

10Hz：39KHz+/-3dB LP

DE DERIVATION

Rendement (moyenne) :

Symétrique/

Signal-bruit a

86.3dB

11Hz-250Hz@+/-6.0dB

85%

Mise en marche automatique:

Taux d'amortissement:

Capacité MAITRE/ESCLAVE:

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'allimentation:

Gestion thermlique embarquee

Borne d'alimentation:

Borne d'alimentation:

Fusible recommende

Appel de courant moyen

14.4vmusique:

optionnel:

Indicateurs a trois lumieres:

Vert - Avertissement de surtension

Ambre - CC/courte protection

Rouge - fusible interne grille

Dimensions (Long x La x H):

Oui

Supérieur à 200

OUI

Classe D

Aluminium extrude

Radiateur

11.0V to16.1V

Oui

deuxétages avec OTM

4 indicateurs

12 indicateurs

90A

26A à 4 ohm préf pour RMD

Oui

Bleu - fonctionnement standard

425mm×216mm×51mm

SPECIFICATIONS DE SX2 1200.6

La valeur efficace des puissances nominales mentionnées à moins de 1% THD @ 14,4v

Nombre de canaux: 6

1Ω: 1-4 N/A, 5-6 250W x 2

2Ω: 200W x 6

4Ω: 150W×6

Pontable a 4Ω:

Pontable a 2Ω:

Total de la valeur efficace du courant

(somme de la puissance nominale)

Pontable

Commande de crossover, Linkwitz-Riley: FLAT/ HP/ LP

55Hz-4kHz@12dB/Oc

Canaux 5/6 seizure:

Compend basse a distance et

commande de phase (RBPC) avec

BASS SHIFT: OU

40Hz EQ 0-6dB boos1@40Hz: S.O.

Selection d'entrees: Symétrique/

asymétrique commutable

300mV-8v Asymetrique

600mV-16v Syméfrique

Sortie de signal: S.O.

Signal-bruit (Standard CEA): 81.4dB

Réponse en fréquence: 10Hz-39kHz @+/-3.0dB

Rendement ( moyenne): 88%

400W×2

1-4N/A,5+6500W×1

300W

Oui

FLAT/HP/LP

Mise en marche automatique:

Taux d'amortissement:

Classe de topologie

Type de dissipateur de chaleur:

Type de refroidissement:

Tension de service:

Mise en marche automatique

commutable:

Type d'alimentation:

Gestion thermique embarquée

Borne d'alimentation:

Borne d'alimentation:

Fusible recommande:

Appel de courant moyen

@14.4vMusique:

optionnel:

Indicateurs a trois lumieres:

Vert - Averfissement de surfension

Ambre - CC/courte protection

Rouge - fusible interne grille

Dimensions (Long x La x H):

Oui

Supérieur à 200

Classe D

Aluminium extrudé

Radiateur

11.0V to 16.1V

Oui

deux étages avec OTM

4 indicateurs

12 indicateurs

75A

24A à 4 ohm préf pour RMD

Oui

Bleu - fonctionnement standard

489mm×216mm×51mm

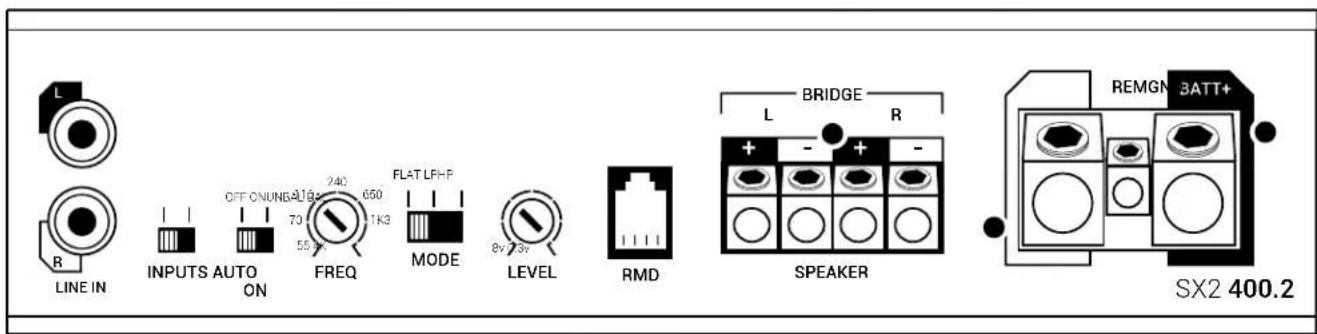

SX2 400.2 AMPLIFICATEUR DOTÉ D'ALIMENTATION À DEUX CANAUX

ENTREE DE LIGNE

Branchez les cables du signal préamplifié de l'appareil source sur ces bornes.

ENTRÉES

Selectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour la meilleure performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entree (BTL < 1 v DC) et mettre l'amplificateur en marche. Si votre systeme a un fil de mise en marche a distance standard, utilisez l'entree REM standard. Si c'est un système original qui demeure en marche meme si la radio est eteinte (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appariel PAC pourmettre I'amplificateur en marche.

FREQUENCE

Réglage de fréquence crossover variable de 55Hz - 4kHz @ 12dB par octave

MODE

Utilisé en même temps avec le réglage de fréquence. (FLAT) désactivement sélectionnable, passer-haut (HP) ou passage-bas (LP)
Sélectionnez FLAT/HP/LP et réglez ensuite la fréquence sur le point crossover soushaïte.

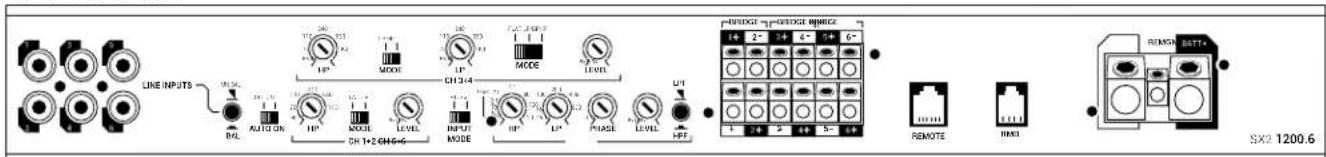

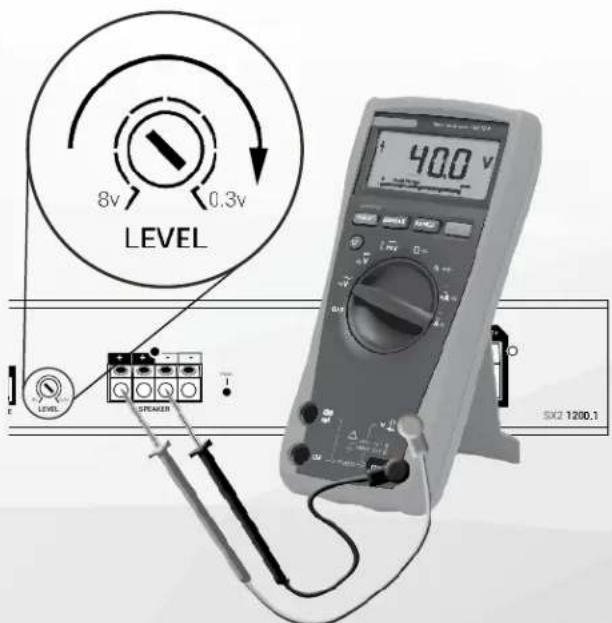

LEVEL (NIVEAU)

La sensibilité d'entrée, utilise pour faire correspondre ajustement les niveaux de signal d'entrée de la source du signal et maximier la puissance de l'amplificateur tout en eliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondance de niveau seulement.

Réglez le niveau pour le faire correspondre à la tension de sortie de la source. comme reférence, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimètre et d'un équipement de programme de test est très important pour cette étape.

SX2 400.2

RMD

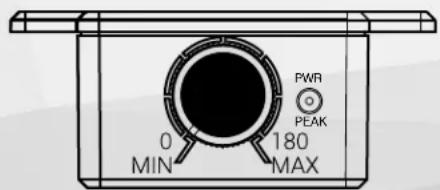

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

HAUT-PARLEUR

Les branchements du haut-parleur peuvent etre configurés en stéreo (gauche et droite), mono (L + R) et Mono Mixte (L + R et L et R)L'impédance minimale du haut-parleur est de 2 en stéreo ou 4Mono/Mono Mixte. Lors de la dérivation de l'amplificateur en une charge Mono, seules les sorties de gauche et de droite seront utilisées.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une piece propre non peinte au chassin du vehicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommendée pour avoir la meilleure performance possible.

VOYANTS A TROIS LUMIÈRES

Les voyants DEL à trois lumières de l'etat de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard Ambre - CC/courte protection

Vert - Avertissement de surtension Rouge - fusible interne grille

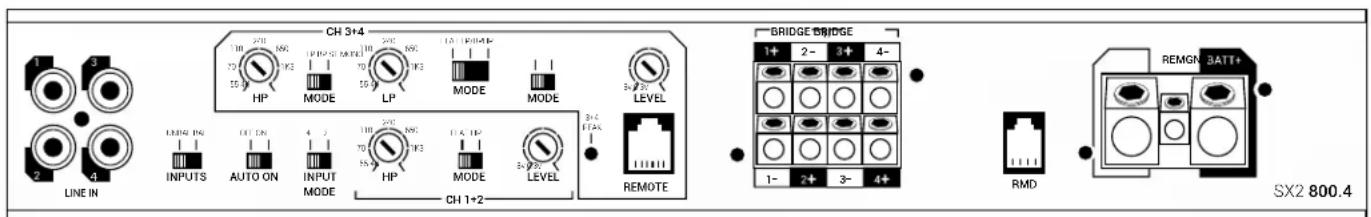

SX2 800.4 AMPLIFICATEUR DOTÉ D'ALIMENTATION À QUATRE CANAUX

ENTREE DE LIGNE

Branchez les cables du signal préamplifié de l'appareil source sur ces bornes. Utilisez 2 ou 4 canaux de signal d'entrée sélectionnables avec le commutateur de MODE D'ENTREE.

ENTRÉES

Sélectionnez les entrées symétriques ou asymétriques sur la base de conception des sources d'entrées pour la base de performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entree de haut niveau, le circuit peut detecter la tension d'entree (BTL <1v DC) et mettre l'amplificateur en marche. Si vous systeme a un fil de mise en marche a distance standard, utilisez l'entree REM standard. Si c'est un systeme original qui demeure en marche meme si la radio est eteinte (tension sur les fils du signal), mettez

le commutateur sur la position OFF et trouvez un circuit alternatif ou un apparéil PAC pourmettre l'amplificateur en marche.

MODEENTRÉ

Signal d'entree selectionnable pour 2 ou 4 canaux. Si seulement 2 canaux de signal d'entree sont disponibles, selectionnez 2CH pour permettre au signal de se diviser sur CH 3 + 4

HP1+2

Utilisé en même temps avec le commutateur de MODE. (FLAT) désactiver et seLECTIONnable ou passée-haut (HP) Si HP est sélectionné, alors reglez sur le point de crossover souhaïe, variable de 55Hz - 4kHz @ 12dB par octave.

LEVEL (NIVEAU)

La sensibilité d'entree, utilise pour faire correspondre adequatement les niveaux de signal d'entrée de la source du signal et maximier la puissance de l'amplificateur tout en eliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondence de niveau seulement. Reglez le niveau pour le faire correspondre à la tension de sortie de la source. Comme reference, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimetre et d'un programme de test est très important pour cette étapage. Des commandes de niveau indépendants sont disponibles pour les canaux 1 + 2 et 3 + 4 .

SX2 800.4

Commandes CH 3+4

Utilissez en même temps avec les commutateurs de MODE. (FLAT) désactiverseLECTIONnable, passage-haut (HP) ou passebande (BP) passes-bas (LP). Sélectionnez FLAT/HP/LP/BP ensuite réglez sur le point de crossover souhaïfe, variable de 55Hz - 4kHz @ 12dB par octave. Si LP ou BP est ce que vous VOUZ, mettez les deux commutateurs sur LP+LP ou BP+BP. Si Flat ou HP ont été selectionné, le commutateur LP/BP secondaire est désactivé Stereo (ST) ou Mono peuvent être aussi utilisés pour les canaux 3+4 selon l'utilisation.

3+4 PEAK (PIC)

Voyant DEL de puissance pic pour les canaux 3+4. Utile lorsqu'il est utilisé pour le réglage du niveau du calsson d'exrêmes graves. Reglez le LÉVEL (NIVAEU) pour que levoyant DEL PEAK (PIC) clignote lorsque l' amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL resté allumé de manière continue.

A DISTANCE

La selection de LP pour les canaux 3 + 4 met en marche ce port. Ce port est pour brancher le (RBPC) le contrôle de phase et de niveau de basse a distance avec BASS SHIFT. La fonction unique de RBPC avec BASS SHIFT permut un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0 - 180^ du réglage de phase à partir de la position d'écoute. Le bon réglage de la phase permettra une�回ponse aux graves améliorée, une dynamique et un Impact à tout volume. Pour régler et jouer un son test pres du chevauchement du crossover auquel le système est régile, en général dans la gamme 50-100Hz. Avec tous les haul-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone ideale ». Maintenant refoumez à la zone ideale et faites de petits réglages +/- avant de maximier la puissance. Vous venez de terminer le réglage de la phase et vous n'veez pas besoin de régler cela de nouveau. Utilise la commande de niveau pour régler

Sortie du caisson d'extrêmes graves à votre goût sur la base du programme musical.

HAUT-PARLEUR

Les branchements du haul-parleur peuvent etre configurer en stereo (1 et 2 ou 3 et 4).Mono (1 + 2 ou 3 + 4) et Mono mixte (1 et 2, 3 + 4 ).L'impedance minimale du haut-parleur est de 2 en stereo ou 4 en Mono. Lors de la derivation de I'amplificateur en une charge Mono,seul 1+ et 2- ou 3+ et 4 les sorties sur les canaux dérivés seront utilisées.

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD).
Le RMD permet de voir en temps réel le système sous tension.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une piece propre non peinte au chassin du vehicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant au dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommendée pour avoir la(Meilleure performance possible.

VOYANTS A TROIS LUMIÈRES

Les voyageants DEL à trois lumières de l'etat de l' amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard Vert - Avertissement de surtension

Ambre-CC/Courte protection Rouge-Fusible interne grille

SX2 600.1AMPLIFICATEUR À ALIMENTATION MONOBLOQUE

ENTREE DE LIGNE

Branchez les cables du signal préamplifié de l'appareil source sur ces bornes.

LIGNE DE SORTIE

Utilisée pour brancher plusieurs amplificateurs sans diminuer la force du signal. Utilisée aussi pour le branchement d'amplificateurs ensemble dans une configuration Maître/Esclave (voir Maître/Esclave)

SYM/ASYM

Sélectionnez les entrées symétriques ou asymétriques sur la base de votre conception de sources d'entrées pour laffective performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut détecter la tension d'entrée (BTL <1v DC) etmettre l'amplificateur en marche. Si vous système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est étente (tension sur les fils du signal), mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un appeareil PAC pourmettre l'amplificateur en marche.

SX2 600.1

MAITRE / ESCLAVE

Selectionnez Master (Maitre) en cas d'un seul amplificateur ou de non branchement de plusieurs amplificateurs dans un mode attaché ou relié. Le mode Strapped (Attaché) permettra aux 2 amplificateurs SX2 600.1 d'etre associés en tant qu'un seul amplificateur et de conduire une charge de 4Ω en plus de 1200 watts. Le mode relié permettra à n'importe quel nombre d'amplificateurs SX2 600.1 de se brancher à un Master SX2 600.1. Permettant tous les réglages d'amplificateurs branchés à être faits par l'amplificateur Maitre. Voir les diagrammes des configurations équadies de fils.

LP/FLAT

La sélection de LP pour les applications de caisson d'extremes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnéz FLAT pour l'utilisation avec le proceseur extérieur ou pour toutes les gammes d'applications.

HP

HP rège un crossover passer-haut pouvant être utilisé comme un filtre subsonique. Utilisé en même temps avec le commutateur de LP/ FLAT. Si LP est sélectionné, alors réglez HP sur le point de crossover souhaïte, variable de 10Hz - 120Hz @ 24dB par octave. Utilisé en général pour aérer les systèmes d'extremes graves et est régé à la fréquence de syntonisation pour empêcher la saturation du caisson des extremes graves.

PHASE

Réglé à 180^ sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajustat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. En cas de non utilisation du RBPC, réglé la phase directement à partir de l'amplificateur. Pour un réglage ajustat, consultez les instructions de RBPC.

SX2 600.1

40Hz EQ

Jusqu'a 6 db d'amplification des graves @ 40Hz. Ajustez avec l'esprit de moins est plus, vu qu'en général seuls les petits régles (le cas échéant) sont nécessaires pour la plupart des systèmes modernes. La plupart des systèmes fieront avantage d'un bon réglage de phase sans avoir besoin d'utiliser l'amplification.

LP

Réglage de fréquence crossover passage-bas variable de 40Hz - 240Hz @ 24dB par octave

A DISTANCE

La selection de LP met ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajustat de la phase permettra une response aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jour un son test prés du chevauchement du crossover auquel le système est réglé, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucément sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est

en phase avec les autres haul-parleurs dans le systeme, vous serez en mesure de remarquer une hausse dans le volume la « zone ideale » Maintenant returnez a la zone ideale et faites de petits reglages +/- avant de maximiser la puissance. Vous venez de terminer le reglage de la phase et vous n'avez pas besoin de regler celsa de nouveau. Utilisez la commande de niveau pour regler la puissance du caisson d'extrémes graves à votre gout sur la base d'un programme musical. REMARQUE: Pour permettre un reglage a partir du contrôleur RBPC, le reglage de phase doit être sur la position de 180^ sur l'amplificateur.

PEAK (PIC)

Voyant DEL de la puissance Peak (pic). Utile lorsqu'il est utilisé pour le réglage du niveau du caisson d'extremes graves. Réglez le LEVEL (NIVEAU) pour que levoyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que le voyant DEL reste allumé de maniere continue.

SX2 600.1 AMPLIFICATEUR Å

ALIMENTATION MONOBLOQUE

NIVEAU

La sensibilité d'entree, utilise pour faire correspondre
adequatement les niveaux de signal d'entree de la source du signal et maximiser la puissance de I amplificateur tout en eliminant le bruit. (Level) Le niveau n'est pas un controle de volume, c'est une correspondance de niveau seulement. Reglez le niveau pour le faire correspondre a la tension de
sortie de la source. Comme reference, une gamme de radios de rechange typique dont la puissance est de 2v a 4v. Au minimum, l'usage d'un multimetre et d'un programme de test est tres important pour cette etape.

HAUT-PARLEUR

Les branchements des haut-parleurs sont indiqués avec + / - et accepteront des fils de jusqu'à 12 GA.

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

MAITRE / ESCLAVE

Le mode relié est utilisé lors de l'utilisation de plusieurs amplificateurs et haut-parleurs afin de les exploiter en concert. L'amplificateur Master (Màître) contrôle tous les amplificateurs esclaves dans cette configuration. Définir l'amplificateur Maître permettra aux amplificateurs esclaves de revenir des doubles exacts de l'amplificateur Maître, cela permettra une installation facile tout en garantissant des résultats prévisibles.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une piece propre non peinte au chassis du vehicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact.

Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommendée pour avoir la meilleure performance possible.

VOYANTS A TROIS LUMIERES

Les voyants DEL à trois lumières de l'etat de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - Fonctionnement standard

Verl - Averlissement de surtension

Rouge - fusible interne grille

Ambre - CC/Protection contre les courts-circuits

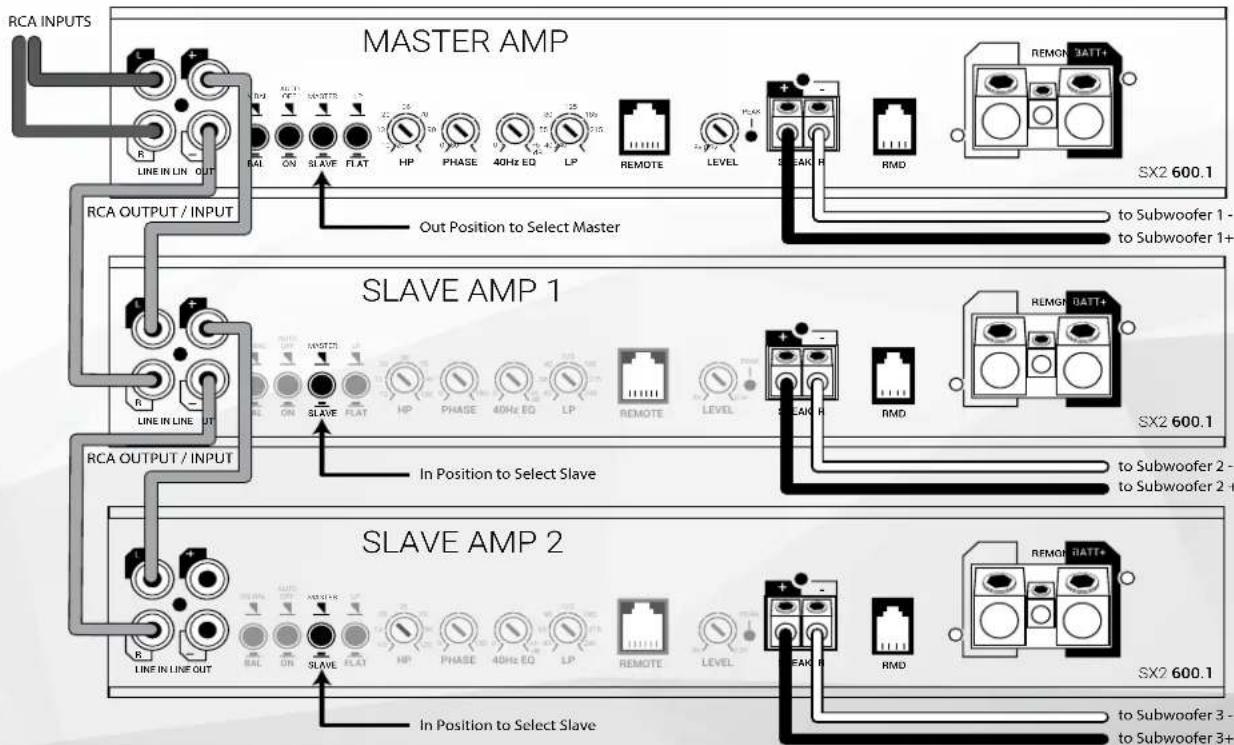

SX2 600.1 Mode Relié (plusieurs caissons d'extrêmes graves/amplificateurs)
Répétez le processus pour autant d'amplificateurs Esclaves qu'il est nécessaire
Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maitre, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 600.1 AMPLIFICATEUR À ALIMENTATION MONOBLOQUE

Maitre / Esclave attachés

Avez-vous un caisson d'extremes graves monstre que vous poulezmettre en marchè? Aucun problème! Vous pouvez attacher deux SX2 600.1 pour avoir une seule puissance pour 1200 watts à 2 ohms.

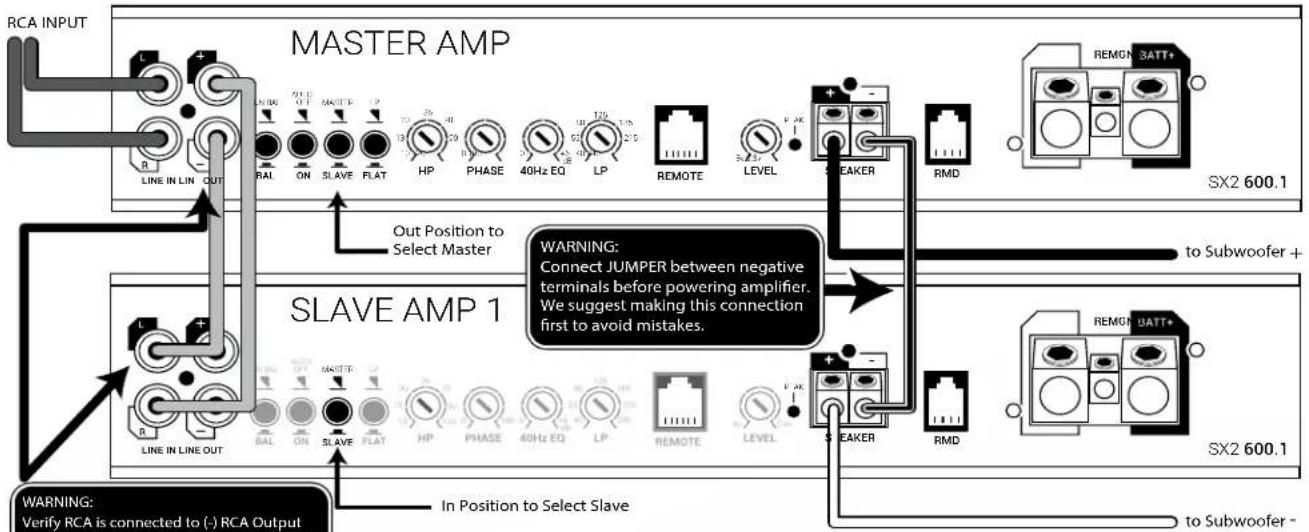

SX2 600.1 Mode Attaché (plusieurs amplificateurs / seul amplificateur 2 minimum)

Cablage adequat d'amplificateur Esclave :

De cette configuration résultera un amplificateur très puissant, mais avec cette puissance vient une responsabilité. Un cablage ajustat est très important, alors veuillage libre et comprendre ces étapes avant de continuer.

L'amplificaleur esclave devient un canal négatif dans ce système.

La borne de sortie positive de l'amplificateur Esclave est maintainant la sortie négative du haut-parleur dans cette configuration de système.

Un cable de demarrage entre la borne négative (marquee par-) et la borne négative (marquee par-) doit être branchée avant la mise en marche de l'amplificateur.

Le branchement RCA entre les amplificateurs Maître et Esclave doivent être ajustement faits, avant la mise en marche de l'amplificateur. Si ces étapes ne sont pas respectées, les deux amplificateurs peuvent être endommagés, et cela n'est pas couvert par la garantie.

Les reglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 1200.1 AMPLIFICATEUR Å

ALIMENTATION MONOBLOQUE

ENTREE DE LIGNE

Branchez les cables du signal préamplifié de l'appareil source sur ces bornes.

LIGNE DE SORTIE

Utilisée pour brancher plusieurs amplificateurs sans diminuer la force du signal. Utilisée aussi pour le branchement d' amplificateurs ensemble dans une configuration Mailre/ Esclave (voir Mailre/Esclave)

SYM/ASYM

Sélectionnez les entrées symétriques ou asymétriques sur la base de conception des sources d'entrées pour la base de performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entrée de haut niveau, le circuit peut déetecter la tension d'entrée (BTL <1v DC) etmettre l'amplificateur en marche.Si vous système a un fil de mise en marche à distance standard, utilisez l'entrée REM standard. Si c'est un système original qui demeure en marche même si la radio est eteinte (tension sur les fils du signal),mettez le commutateur sur la position OFF et localisez un circuit alternatif ou un apparéil PAC pourmettre l'amplificateur en marche.

MAITRE / ESCLAVE

Selectionnez Master (Maitre) en cas d'un seul amplificateur ou de non branchement de plusieurs amplificateurs, dans les modes attaché ou relié. Le mode attache/permettra de combiner deux SX2 1200.1 en tant que seul amplificateur et de conduire une charge de 4 en plus de 2400 watts. Le mode relié-permettra à n'importe quel nombre d'amplificateurs SX2 1200.1 de se brancher à un Master SX2 1200.1. Permettant tous les réglages d'amplificateurs branchés à être faits par l'amplificateur Maitre. Voir les diagrammes des configurations déquates de fils.

LP/FLAT

La sélection de LP pour les applications de caisson d'extrémes graves mettra aussi l'entrée DISTANTE en marche. Sélectionné FLAT pour l'utilisation avec le processeur exerme ou pour toutes les gâmes d'applications.

HP

HP règle un crossover passé-haut pouvant être utilisé comme un filtre subsonique. Utilissez en même temps avec le commutateur de LP/FLAT. Si LP est sélectionné, alors règlez HP sur le point de crossover souhaïte, variable de 10Hz - 120Hz @ 24dB par octave. Utilisé en général pour aérer les systèmes d'extremes graves et est règéd à la fréquence de synthonisation pour empêcher la saturation du caisson des extremes graves.

PHASE

Régléz à 180^ sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson d'extrêmes graves, mais aussi de 0 - 180^ du réglage de phase à partir de la position d'écoute. Le réglage ajusté de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. En cas de non'utilisation du RBPC, régléz la phase directement à partir de l'amplificateur. Pour un réglage ajusté, consultez les instructions de RBPC.

SX2 1200.1

LINE IN LINE OUT

BAL ON SLAVE FLAT

HP PHASE

40H7FQ 1P

REMOTE

LEVEL

SPEAKER

SX21200.1

40Hz EQ

Jusqu'à 6 db d'amplification des graves @ 40Hz. Ajustez avec l'esprit de moins est plus, vu qu'en général seuls les petits réglages (le cas échéant) sont nécessaires pour la plupart des systèmes modemes. La plupart des systèmes tireront avantage d'un bon réglage de phase sans avoir besoin d'utiliser l'amplification.

LP

Réglage de fréquence crossover passée-bas variable de 40Hz - 240Hz @ 24dB par octave

A DISTANCE

La selection de LP met ce port en marche. Ce port est pour brancher le (RBPC) le contrôleur de phase et de niveau de basse a distance avec BASS SHIFT. La fonction unique de RBPC avec BASS SHIFT permit un réglage partiel de non seulement le niveau du calsson.d'extrêmes graves, mais aussi de 0 - 180^ du réglage de phase a partir de la position d'écoute. Le réglage ajustat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jour un son test prés du chevauchement du crossover auquel le système est régèle, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et a un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le calsson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous

devez etre capable de detector une hausse de volume (La zone ideale) Maintenant returnez la commande a la zone ideale et efectuez de petits réglages +/- afin de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'veaz pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical. REMARQUE: Pour permettre un réglage à partir du contrôleur RBPC, le réglage de phase doit être sur la position de 180^ sur l' amplificateur.

PEAK (PIC)

Voyant DEL de la puissance Peak (pic). Utilé lorsqu'il est utilisé pour le réglage du niveau du caisson d'extermés graves. Réglez le LEVEL (NIVEAU) pour que le voyant DEL PEAK (PIC) clignote lorsque l' amplificateur est utilisé intensivement, mais pas assez pour que le voyage DEL reste allumé de manière continue.

SX2 1200.1 AMPLIFICATEUR À ALIMENTATION MONOBLOQUE

NIVEAU

La sensibilité d'entrée, utilisée pour faire correspondre
adequatement les niveaux de signal d'entrée de la source
du signal et maximiser la puissance de l'amplificateur tout
en eliminant le bruit. (Level) Le niveau n'est pas un contrôle
de volume, c'est une correspondance de niveau seulment.
Réglez le niveau pour le faire correspondre à la tension de
sortie de la source. Comme reference, une gamme de radios
de rechange typique dont la puissance est de 2v à 4v. Au
minimum, l'usage d'un multimetre et d'un programme de test
est très important pour cette étape.

HAUT-PARLEUR

Les branchements des haut-parleurs sont indiqués avec +/- et accepteront des fils de jusqu'à 12 GA

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

MAESTRO / ESCLAVO

Le mode relié est utilisé lors de l'utilisation de plusieurs amplificateurs et haut-parleurs afin de les exploiter en concert. L'amplificateur Master (Maitre) contrôle tous les amplificateurs esclaves dans cette configuration. Définir l'amplificateur Maitre permettra aux amplificateurs esclaves devenir des doubles exacts de l'amplificateur Maitre, cela permettra une installation facile tout en garantissant des résultats prévisibles.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une piece propre non peinte au chassis du vehicule.

A DISTANCE

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positive (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommendée pour avoir la(Meilleure performance possible.

VOYANTS A TROIS LUMIÈRES

Les voyants DEL à trois heures de l'etat de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard

Verl - Averlissement de surlension

Rouge- fusible interne grille

Ambre - CC/Protection contre les courts-circuits

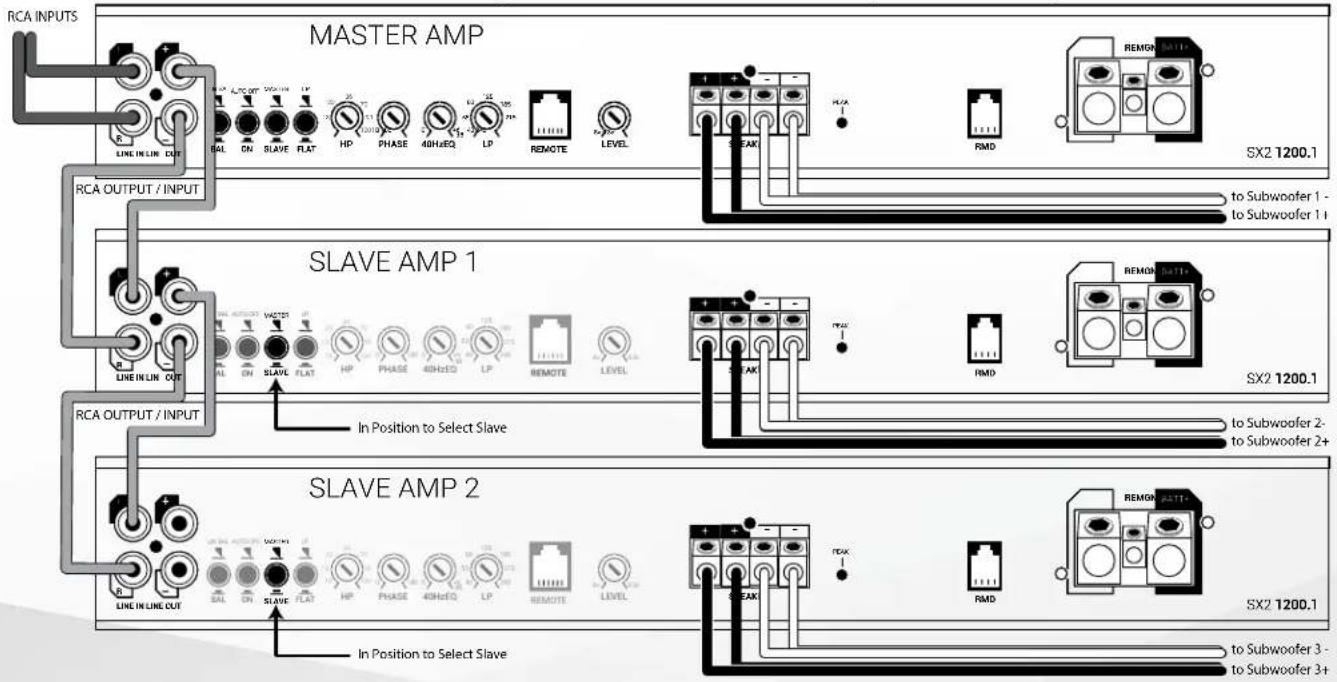

SX2 1200.1 Mode RELIE (plusieurs caissons/amplificateurs)
Répéteze le processus pour autant d' amplificateurs Esclaves qu'il est nécessaire
Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 1200.1 AMPLIFICATEUR A ALIMENTATION MONOBLOQUE

Maitre / Esclave attachés

Avez-vous un caisson d'extrêmes graves monstre que vous VOULEtzmettre en marche? Aucun probleme! Vous pouvez attacher deux SX2 1200.1 pour avoir une seule puissance pour 2400 watts à 2 ohms.

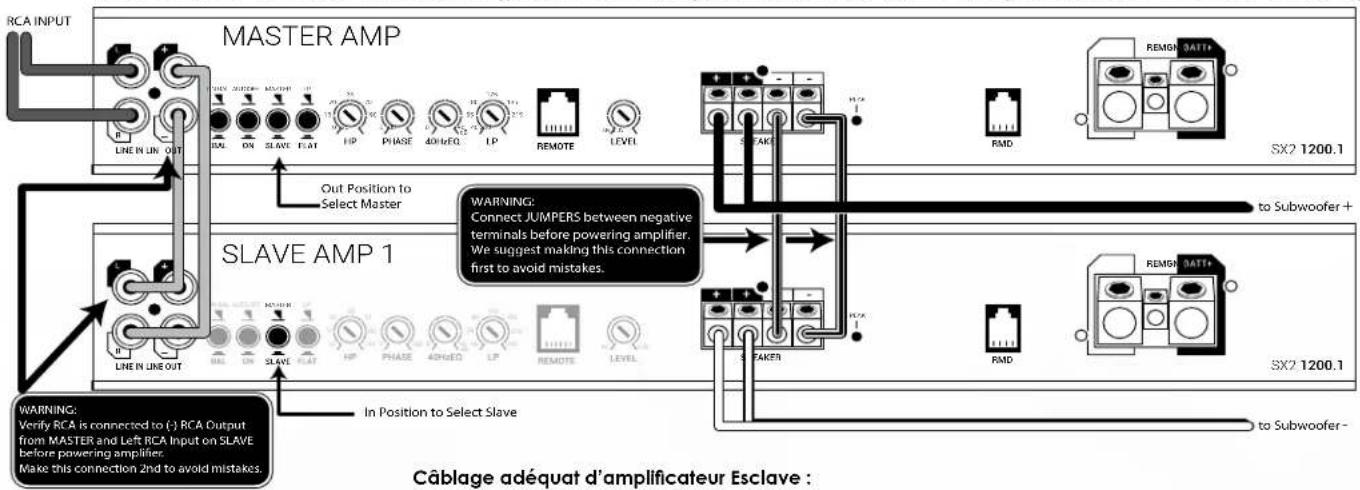

SX2 1200.1 Mode Attaché (plusieurs amplificateurs / seul amplificateur 2Ω minimum)

Cablage adequat d'amplificateur Esclave :

De cette configuration résultat un amplificateur très puissant, mais avec cette puissance vient une responsabilité. Un cablage ajustat est très important, alors veillez dire et comprendre ces étapes avant de continuer.

L' amplificateur esclave devient un canal négatif dans ce système.

La borne de sortie positive de l'amplificateur Esclave est maintainant la sortie négative du haut-parleur dans cette configuration de système.

Un cable de demarrage entre la borne négative du Maître (marquee par-) et la borne négative de l'Esclave (marquee par-) doit être branché avant demettre l'amplificateur en marche. Le branchement RCA entre les amplificateurs Maître et Esclave doivent être adequatement faits, avant la mise en marche de l'amplificateur. Si cesétapes ne sont pas respectées,les deux amplificateurs peuvent être endommages, et cela n'est pas couvert par la garantie.

Les réglages de gain, de crossover, d'EQ et de phase sont seulement nécessaires sur l'amplificateur Maître, les commandes de l'amplificateur esclave sont désactivées en mode esclave

SX2 1200.6 AMPLIFICATEUR DOTÉ D'ALIMENTATION À SIX CANAUX

ENTRÉE DE LIGNE

Branchez les cables du signal préamplifié de l'appareil source sur ces bornes. Utilisez 4 ou 6 canaux de signal d'entrée sélectionnables avec le commutateur de MODE D'ENTREE.

ENTRÉES

Sélectionnez les entrées symétriques ou asymétriques sur la base de conception de sources d'entrées pour la base de performance S/N.

MISE EN MARCHE AUTOMATIQUE

La mise en marche automatique est utile lors du branchement sur un système original qui n'offre pas un fil de mise en marche automatique à distance pour allumer l'amplificateur. Lors du branchement direct sur l'amplificateur en utilisant un signal d'entree de haut niveau, le circuit peut detecter la tension d'entree (BTL < 1 v DC) et mettre l'amplificateur en marche. Si vous système a un fil de mise en marche à distance standard, utilisez l'entree REM standard. Si c'est un système original qui demeure en marche même si la radio est eteinte (tension sur les fils du signal), mettez

le commulateur sur la position OFF etTrouvez un circuit alternatif ou un appeareil PAC pourmettre l'amplificateur en marche.

MODEENTREE

Signal d'entree selectionnable pour 4 ou 6 canaux. Si seulement 4 canaux de signal d'entree sont disponibles, selectionnez 2CH pour permettre au signal de se diviser sur CH 5 + 6 Selection 1-4

HP1+2

Utilisé en même temps avec le commutateur de MODE. (FLAT) déactivé et seLECTIONNable ou passé-haut (HP) Si HP est seLECTIONné, alors réglez sur le point de crossover souhaite, variable de 55Hz - 4kHz @ 12dB par octave.

NIVEAU

La sensibilité d'entree, utilise pour faire corresponde aeququement les niveaux de signal d'entrée de la source du signal et maximier la puissance de I'amplificateur tout en eliminant le bruit. (Level) Le niveau n'est pas une commande de volume, c'est une correspondence de niveau seulement. Reglez le niveau pour le faire correspondre à la tension de sortie de la source. comme reference, une gamme de radios de rechange typique dont la puissance est de 2v à 4v. Au minimum, l'usage d'un multimetre et d'un programme de test est très important pour cette etape. Des commandes de niveau independants sont disponibles pour les canaux 1 + 2 , 3 + 4 et 5 + 6 .

SX2 1200.6

Commandes CH 3+4

Utilissez en même temps avec les commutateurs de MODE. (FLAT) désactiverselectionnable,asse-haut (HP) ou passebande (BP) passe-bas (LP).

Selectionnez FLAT/HP/LP/BP ensuite reglez sur le point de crossover souhaite, variable de 55Hz - 4kHz @ 12dB par oclave. Si LP ou BP est ce que vous pouze, mellez les deux commutateursurs sur LP+LP ou BP+BP. Si Flat ou HP ont eté sélectionné, le commutateur LP/BP secondaire est désactisé.

5+6 PEAK (PIC)

Voyant DEL de puissance pic pour les canaux 5+6. Utile lorsqu'il est utilisé pour le réglage du niveau du caisson d'extremes graves. Reglez le LEVEL (NIVEAU) pour que levoyant DEL PEAK (PIC) clignote lorsque l'amplificateur est utilisé intensivement, mais pas assez pour que levoyant DEL reste allumé de manière continue.

Commandes CH 5+6

Utilisez en même temps avec les commutateurs de MODE D'ENTREE. Remarque: La selection de CH5/6 sur MODE D'ENTREE désactivera les commandes 5 + 6 avec I'exception de niveau. Passe-haut/subsonique/derivation (HP), passe-bas (LP).
Selectionnez ensuite reglez sur le point de crossover souhaite, variable de 55Hz - 4kHz @12dB par octave.

LPF/HPF

La selection de LPF pour les applications de caisson d'extremes graves mettra aussi l'entrée DISTANTE en marche. Sélectionnez HPF pour l'utilisation avec le processeur extreme ou pour toutes les gammes d'applications. HP désactive les fonctions crossover.

HP

HP règle un crossover salle-haut pouvant être utilisé comme un contrôle subsonique. Utilisé en même temps avec le commulateur LPF/ HPF. Si LPF est sélectionné, alors règlez HP sur le point de crossover souhaïte, variable de 10Hz - 50kHz

© 24dB par octave. Utilisé en général pour aérer les systèmes d'extrêmes graves et est réglié à la fréquence de syntonisation pour empêcher la saturation du caisson des extrêmes graves.

PHASE

Réglé à 180° sur l'amplificateur pour permettre l'ajustement du RBPC. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson.d'extrêmes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajustat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume.

En cas de non utilisation du RBPC, reglez la phase directement à partir de l'amplificateur. Pour un réglage ajusté, consultez les instructions de RBPC.

HAUT-PARLEUR

Les branchements du haut-parleur peuvent etre configres en stereo (1 et 2 3 et 4 ou 5 et 6).Mono (1 + 2,3 + 4 et 5 + 6) et Mono mixte (1 et 2,3 et 4, 5 + 6 Limpedance minimaule du haut-parleur est de 2 en stereo ou 4 en Mono. Lors de la derivation de l'amplificateur en une charge Mono, seules les sorties 1 + 出 2 - ,3 + 出 4 - 出 5 + 出 6 sur les canaux derives seront utilisées.

SX2 1200.6 AMPLIFICATEUR DOTÉ D'ALIMENTATION À SIX CANAUX

A DISTANCE

La selection d'un MODE D'ENTREE 1-4 plus LP pour les canaux 5 + 6 mettra ce port en marche. Ce port est pour branchier le (RBPC) le contrôleur de phase et de niveau de bassa à distance avec BASS SHIFT®. La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson. d'extrêmes graves, mais aussi de 0 - 180^ du réglage de phase à partir de la position d'écoute. Le réglage ajustat de la phase permettra une response aux graves améliorée, une dynamique et un impact à tout volume. Pour régler et jour un son test prés du chevauchement du crossover auquel le système est réglio, en général dans la gamme 50 - 100Hz . Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone ideale ». Maintenant returnez à la zone ideale et faites des petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical.

RMD

Le port RMD est pour brancher un écran de contrôle à distance optionnel (RMD). Le RMD permet de voir en temps réel le système sous tension.

RBPC

La première étagne si vous utilise RBPC et planifiez d'utiliser l'option de réglage de phase est de régler la phase sur l'amplificateur branché sur 180^ (sauf SX2 800.4)

CHARACTERISTIQUES

La fonction unique de RBPC avec BASS SHIFT® permet un réglage parfait de non seulement le niveau du caisson, d'extremes graves, mais aussi de 0-180° du réglage de phase à partir de la position d'écoute. Le réglage ajustat de la phase permettra une réponse aux graves améliorée, une dynamique et un impact à tout volume. Si vous n'utilise pas le RBPC du tout ou pas le réglage de phase; réglez la phase directement à partir de l'amplificateur. Àsinsi que la syntonisation du niveau des graves et de la phase, le RBPC offre aussi un état d'amplificateur pour l'alimentation et le pic avec le DEL embarqué. Lors du réglage du niveau, vous pouvez facilement détecter si vous étes en train de saturer l'amplificateur par l'indication du pic qui passes par le clignotement la lumière fixe.

INSTALLATION

Branchez le RBPC sur l'amplificateur en utilisant le cable de branchement fourni. Trouvez un endroit convenable qui permet un accès facile aux commandes et montez le RBPC.

GND

Cela doit être branché à la borne négative de la batterie de la voiture ou visse à une piece propre non peinte au chassis du vehicule.

REM

Cela doit être branché à un 12V commuté, en général un fil de déclenchement venant du dispositif principal ou le contact. Si le système ne dispose pas d'une mise en marche à distance standard, l'utilisation de l'option de mise en marche automatique AUTO ON peut être utile.

BATT+

Cela doit être branché à la borne positif (+12V) de la batterie de la voiture par un fusible de 30 A. Le fusible doit être situé à 18 pouces (45 cm) de la batterie. L'utilisation d'un fil de cuivre de 8 ga ou plus grand (sans oxygène) est recommendée pour avoir la meilleure performance possible.

VOYANTS A TROIS LUMIÈRES

Les voyageants DEL à trois lumières de l'etat de l'amplificateur changeront de couleur selon un nombre de variables système.

Bleu - fonctionnement standard

Vert - Avertissement de surtension

Ambre-CC/Courle protection

Rouge-Fusible interne grille

RBPC - COMMANDE DE PHASE ET DE BASSE À DISTANCE AVEC BASS SHIFT®

SYNTONISATION

Pour régler et journ un son test pres du chevauchement du crossover auquel le système est régle, en général dans la gamme 50-100Hz. Avec tous les haut-parleurs en fonctionnement et à un volume modéré, réglez doucement sur le RBPC dans toute la gamme. Lorsque le caisson d'extrêmes graves est en phase avec les autres haut-parleurs dans le système, vous serez en mesure de remarquer une hausse dans le volume la « zone ideale ». Maintenant returnez à la zone ideale et faites de petits réglages +/- avant de maximiser la puissance. Vous venez de terminer le réglage de la phase et vous n'avez pas besoin de régler cela de nouveau. Utilisez la commande de niveau pour régler la puissance du caisson d'extrêmes graves à votre goût sur la base d'un programme musical.

SYNTONISATION DU SYSTème - ÉLÉMENTAIRE

1. Installez tous les fusibles du système.
2. Regéla la sensibilité d'entrée de l'amplicateur commandes de (NIVEAU) sur leurs positions minimales [completement anti-horaire].
3. Reglez tous les crossovers de l'amplicateur selon la conception de la société.
4. Faites les réglages préliminaires à la fréquence de crossover, en général 80Hz est un bon point de départ pour le passage-haut et le passée-bas il peut être nécessaire de régler la fréquence crossover plus tard pour la meilleure qualité de son.
5. Si vous utilisez un RBPC, reglez-le au maximum (completement horsaire).
6. Allumez l'appareil principal en reglant le volume au minimum.
7. S'assurer visuellement si l' amplificateur est allumé en vérifier levoyant DEL de l'alimentation.
8. Verifiez 1'etat de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Reglez les commandes de son de l'apparelli, la balance, et le fader au centre (fial). Élieignez tout bruit ou autres options de traitement de signal.
10. Reglez la commande du volume de l'appareil principal au volume maximum. Lancez la musique que vous écoutez en général dans le système.
11. Augmentez la sensibilite ou le niveau d'entree sur I'amplificateur jusqu'a ce que les haut-parieurs atteignent une puissance maximalessans distorsion
12. Repérez les ajustements de niveau de sensibilité pour tous les autres amplifieurs.

SYNTONISATION DU SYSTème - AVANCEE

Syntonisation avancée (méthode recommmandée)

1. Débranche tous les fils du haut-parleur de l'amplificateur.
2. Débranche les cables RCA des amplificateurs de tout autre système.
3. Si vous utilise RBPC, tournez LEVEL (NIVEAU) complètement dans les sens horaire. (puissance totalé)
4. Sélectionnéz un son test dans la gamme de puissance dans laquelle vous allez branchier l'amplicateur. Passe haut (5kHz), fréquence moyenne (1kHz), Bas 80Hz.
5. Reglez l'appareil source sur 85 % de puissance totale et lancez
   le son test selectionne.
6. Avec le réglage du multimètre sur la tension CA, mesure la puissance de l' amplificaleur (seulement un canal par commande de niveau est nécessaire)
7. Avec le lancement d'un son test, tourmez la commande de niveau doucement dans le sens horsaire jusqu'à l'affichage de la tension recherche sur le multimetre. (voir le schéma ci-dessous)
8. Répétez cela pour tous les amplificateurs/paires de canaux dans le système.
9. Vous venez de régler votre ou vos amplificateur(s) pour travailler avec la puissance maximale. À partir de la, ne reglez pas le niveau plus haut. Rebranchez les haut-parlieurs.

Tension de sortie souhaïée de l'amplificateur

SX2 400.2	21
SX2 800.4	25
SX2 1200.6	25
SX2 600.1	34
SX2 1200.1	40

1. Réduise le volume de l'appareil principal à un niveau acceptable.
2. Ecoutez à diverses sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrête, les graves moyens au féquences moyennes, etc. Si un haut-parleur est trop bryant par rapport à un autre, alors son niveau doit être diminué pour se melanger correctement avec les autres haut-parleurs.

Remarque: Pour les caissons d'extrêmes graves contrôés par la commande de niveau à distance, maintérez le réglage de niveau de l'étape 11 ou 12. Utilisez la commande pour mixer les caissons d'extrêmes graves avec le reste du système. Le volume de caisson d'extrêmes graves aqqal changera selon le bruit de la route et les différences dans les enregistements.

1. Reglez les fréquences crossovers pour obtenir le meilleur mélange possible de chaque jeu de haut-parleurs.
2. Reglez les commandes de correction de graves sur l'amplicateur, l'appareil principal ou en amont du processeur, si cela augmente la puissance.

Remarque: Utilisiez ces commandes avec modération. Chaque amplification de 3db exige de doublei la puissance à 45Hz. Si voire système de caisson d'exrêmes graves exige beaucoup d'amplicfation pour être performant, cela peut constituer un problème. Recherche des haut-parleurs de graves en décalage, une boite de caisson d'exrêmes graves qui coule, ou une grandeur de boite inadéquate.
17. Lorsque tous les niveaux sont regles adequatement, le système atteindra une puissance globale maximaie sans distorsion au niveau du volume regie a I'etape 10.

1. Reglez tous les crossovers et ecoutez le système.

Assortir les niveaux :

Si les niveaux de puissance ne sont pas égaux, déterminez les haut-parleurs qui sont trop puissants par rapport aux autres. Sélectionnez la commande de niveau de ces haut-parleurs « plus puissants » et diminuez le niveau pour qu'il soit également des autres. Écoutez de nouveau et réglez encore si cela est nécessaire. N'augmentépas les niveaux plus haut que le point définir à l'étape 7. Cette méthode donnera la meilleure gamme dynamique, ne présente aucune distorsion et a un bruit de fond très faible.

Tournez LEVEL (Niveau) doucement dans le sens horaire jusqu'à ce que le multimètre affiche la tension souhaïée

VOYANTS A TROIS LUMIERES

Grace aux voyageurs d'etat à trois lumières, le dépannage est facile. Si l'amplificateur ne fonctionne pas, examines d'abord l'état du courrant et dépanneze le cas échéant.

Les voyageants DEL à trois lumières de l' état de l' amplificateur changeront de couleur selon un nombre de variables systeme.

Aucune lumière - pas d'alimentation Bleu - Fonctionnement standard Vert - Avertissement de surfension Rouge - fusible interne grille - CC/Protection contre les courts-circuits

PAS D'ALIMENTATION :

Vérifiez la tension au niveau de l'amplificateur à l'aide d'un multimètre numérique +12v et R (avec l'apparell principal allumé) la tension doit enregistrer entre 11.5v et 16.1V lorsque le fil de mise à la terre de l'amplificateur. Assurez-vous que la mise à la terre de l'amplificateur est ajustée et qu'elle a un branchement solide. Vérifiez le fusible à la batterie. Utilisez un instrument de mesure pour vérifier le branchement d'un bout à l'autre, les coupures ne peuvent pas toujours être visibles. Si le fusible est grillé, vérifie le fil d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, contactez vous distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

LUMIÈRE DEL VERTE :

Verifie le système de recharge pour couver les raisons de la surfension. Assurez-vous à l'aide d'un Multimètre numérique que la tension ne dépasse pas 16,1 V

LUMIÈRE DEL BLEUE, AUCUN SON :

Eteignez l'amplificateur et et verifiez tous les cables d'entree et de sortie de signal et les branchements d'alimentation. Verifiez les haut-parieurs pour les courts-circuits a I'aide d'un multimetre numerique ou en les branchant sur une autre source audio.Apre s'estre assurede que tout est en ordre, mettez l'amplificateur en marche de nouveau.

LUMIÈRE DEL ROUGE :

Fusible interne grille, adressez-vous à un distributeur autorisé pour la réparation et le dépannage. La conception avancée des amplificateurs SX2 doit protéger l'amplificateur dans presque toute constiriance, un fusible interne grille est un signal d'alarme significant que chaque chose d'extraordinaire est en train de se passer et doit être examinée avant le replACEMENT du fusible. Exemple serait qu'un fusible exteuse utilisé est plus qu'une valeur recommandée.

LUMIÈRE DEL AMBRE :

Protection contre les courts-circuits. Vérifiez tous les branchements. Débranchez tous les fils du haut-parleur et redémarrez l'amplificateur. Si la lumière de l'était returne à bleu, alors vérifie les fils du haut-parleur à l'aide d'un multimètre et assurez-vous qu'il n'y a pas de court-circuit dans les fils ou à la mise à la terre. Rebranchez les fils du haul-parleur et faîtes un autre test.

LUMIÈRE DEL BLEUE, AUCUN SON D'UN OU DE PLUSIEURS CANAUX :

Verifie la commande de balance dans l'apparell principal. Verifie les branchements du haut-parle. Verifie le branchement de l'entrée du signal. Trés faible puissance : Verifie la commande du fader de l'apparell principal ou le niveau de sensibilité d'entrée de l'amplificateur. Assurez-vous que la commande de fréquence subsonique n'est pas régée à un niveau trop élevé et que la commande de la fréquence LP n'est pas régée à un niveau trop bas en même temps.

ARRÉF RÉQUENT DE L'AMPLIFICATEUR AVEC REPRISE AUTOMATIQUE :

Cela indique un arrêt thermique chronique de l'amplificateur à cause de fonctionnement permanent à des températures intèmes élevées. Une temporature de fonctionnement élevée peut être causée par une ventilation inadéquate. Assurez-vous que vous n'avez pas une impédance inférieure à celle recommende. Vérifiez aussi si les haut-parleurs sont endommagés ou si les systèmes crossover sont passifs. Enfin, l'arrêt thermique peut résultat d'un fonctionnement normal de l'amplificateur à des niveaux de puissance élevés qui pouvant être résolu par un refroidissement supplémentaire de l'amplificateur, en installing un amplificateur d'une plus grande puissance ou en réduisant le niveau de puissance de l'amplificateur.

CHANGESMENT DE CYCLES DE MISE SOUS OU HORS TENSION RAPIDEMENT :

Si levoyant d'alimentation s'estint de maniere repelée lorsquele systeme audio est en marche,verifiez tous les branchements de mise a la terre.Verifiez le branchement de l'amplificateur sur la batterie. Verifiez la tension de batterie Si celle-ci est faible, rechargeze la batterie ou remplacez-la.

SOURCE -SYMÉTRIQUE OU ASYMÉTRIQUE

Comment déterminer si vous source (dernier composant envoyant un signal à l'amplificateur) est un signal symétrique ou asymétrique :

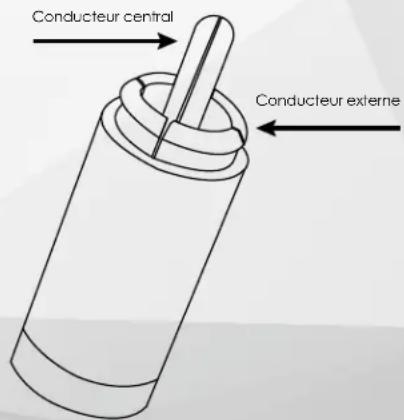

Pour l'audio de la voiture, nous utilisons des connecteurs RCA typiques avec deux points de connexion principaux, la broche centrale et le connecteur extérieur. Les connecteurs RCA peuvent etre utilisés dans les systèmes symétriques et asymétriques.

Les systèmes asymétriques tirent avantage de l'utilisation des cables coaxiaux, alors que les systèmes symétriques tirent avantage des paires lorsàèées. Ceux-là ne doivent pas être confondus avec les connecteurs symétriques audio XLR Pro qui ont trois conducteurs et représentent un différents type de branchement symétrique.

Ceci est une explication simplifiée, mais assez suffisante pour déterminer le type de système que vous utilisez. Dans un système asymétrique, la piece exteme de la RCA est reliée à la terre.

Pour faire le test, utilisez votre multimetre numérique régle sur la continuité et mainfenez un fil à la terre et l'autre à la connexion RCA externe sur toute source. Si la continuité est affichée, alors votre système est asymétrique et vous pouvez faire vos réglages etmettre le type de construction RCA pour accommoder ce style. S'il n'y a pas de continuité, alors le système est asymétrique et encore, vous pouvez régler le système.

PHOENIX GOLD

A Power Brand of AAMP Global.

15500 Lightwave Drive, Suite 202

Clearwater, Florida 33760

P:866-788-4237

[e-mail]

www.phengjxgold.com

© Copyright 2017
