Caractéristiques techniques	Amplificateur de puissance mono, 250 Watts RMS à 2 Ohms
Utilisation	Conçu pour amplifier le son dans les systèmes audio de voiture
Maintenance et réparation	Vérifier régulièrement les connexions et la ventilation, nettoyage des grilles
Sécurité	Éviter l'exposition à l'humidité, ne pas surcharger l'amplificateur
Informations générales	Compatible avec divers systèmes audio, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - RX250.1 PHOENIX GOLD

Comment installer le PHOENIX GOLD RX250.1 ?

Pour installer le PHOENIX GOLD RX250.1, commencez par déconnecter la batterie de votre véhicule. Ensuite, suivez les instructions du manuel pour connecter les fils d'alimentation, de terre et de haut-parleurs. Assurez-vous que les connexions sont sécurisées.

Que faire si le récepteur ne s'allume pas ?

Vérifiez d'abord la connexion à la batterie et assurez-vous que les câbles sont bien fixés. Si tout est en ordre, testez le récepteur avec une autre source d'alimentation pour exclure un problème de batterie.

Comment régler les paramètres audio du PHOENIX GOLD RX250.1 ?

Pour régler les paramètres audio, utilisez les boutons de réglage sur le panneau avant du récepteur. Vous pouvez ajuster le volume, les basses, les aigus et l'équilibre selon vos préférences.

Le récepteur émet un bruit de fond, que faire ?

Un bruit de fond peut être causé par des interférences. Assurez-vous que toutes les connexions sont correctement isolées et éloignées des sources de bruit, comme les câbles d'alimentation. Vous pouvez également essayer d'utiliser un filtre de bruit.

Comment réinitialiser le PHOENIX GOLD RX250.1 ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes. Cela remettra le récepteur aux paramètres d'usine.

Le récepteur ne capte pas les stations radio, que faire ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement installée et fonctionnelle. Vous pouvez également essayer de rechercher manuellement les stations pour voir si le problème persiste.

Comment mettre à jour le firmware du PHOENIX GOLD RX250.1 ?

Pour mettre à jour le firmware, visitez le site Web de PHOENIX GOLD pour télécharger la dernière version. Suivez les instructions fournies pour installer la mise à jour via un port USB, si applicable.

Est-ce que le PHOENIX GOLD RX250.1 est compatible avec les appareils Bluetooth ?

Non, le PHOENIX GOLD RX250.1 ne dispose pas de la fonctionnalité Bluetooth intégrée. Vous devrez utiliser un adaptateur Bluetooth externe si vous souhaitez écouter de la musique sans fil.

MODE D'EMPLOI RX250.1 PHOENIX GOLD

• Filtres croisés passé-haut et passé-bas
• Audiophile Transistors de Bipolaire
  Le Niveau Supérieur entre pour l'intégration de fabricant d'origine facile
• Alimentation électric robuste non réglementée
• Technologie de composant monlé en surface
• Terminalaux d'alimentation et de haut-parieurs d'insertion directe
• Verification du contrôle de la qualite de la précision quodio
  Couvercle de plexiglas résistant aux températures élevées
  RBC-Niveau de contrôle de passage-bas inclus (RX250.1, RX500.1, RX1100.1, RX600.5)

SPECIFICATIONS

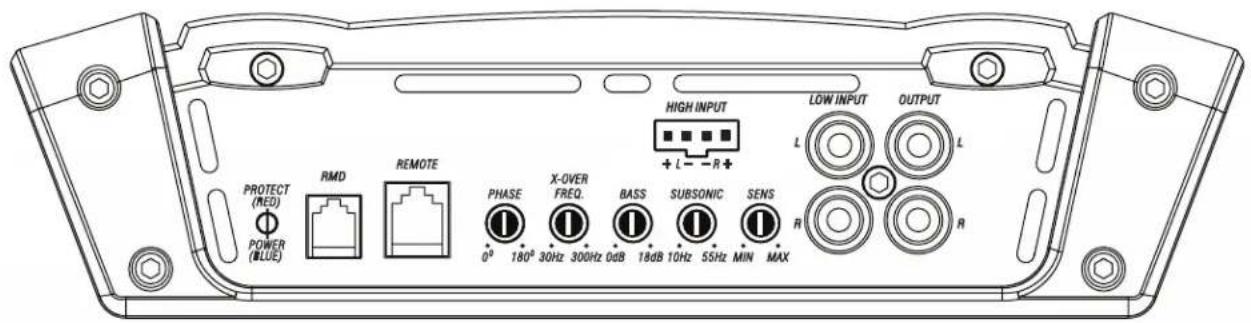

RX250.1 SPECIFICATIONS

DES AMPLIFICATEURS DE PUISSANCE

ENTRÉE

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCY DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtré passer-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.
COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert a connecter la telecommande de niveau. Cela permet un ajustement du volume allant jusqu'a 20 dB. Ce n'est pas une amplification des basses mais permet de contrcler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FREQUENCY DU FILTR PASSIF SUBSONIQUE

Contrôle le point de filtré passer-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrémement basses.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 dégrès. Cet ajustement peut aider à atteindre une(Meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les valeurs résultats.

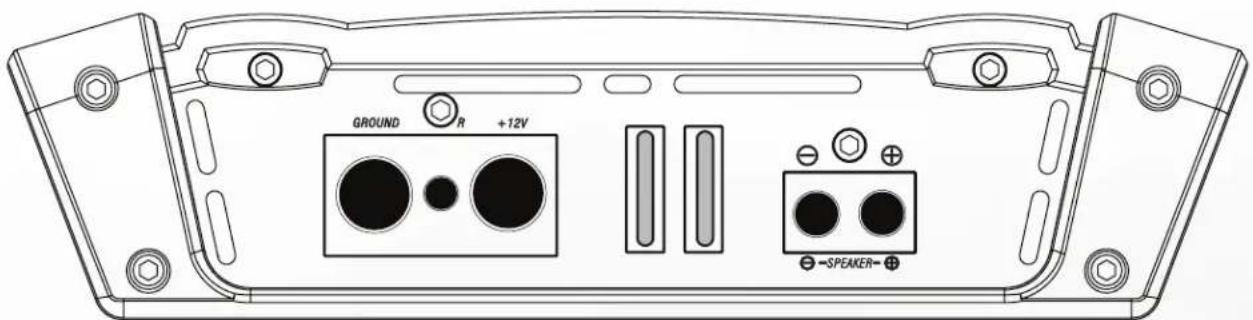

+12V

Doit estre relié à la borne positif protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé a moins de 18 poules de la batterie.

BORNE TELECOMMANDE

Doit estre relié à la borne +12 V commuée, généralement un fil d'amorcage sortant de l'unité principale ou de l'allumage.

ENTREE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

Sert à relier l'amplificateur aux haut-parleurs. RX250.1/RX500.1 l'impédance minimale est de 2 ohm. RX1100.1 l'impédance minimale est de 1 ohm.

MASSE

Doit estrelie à la borne négative de la batterie de la voiture ou boulonne sur un élément propre et non peint du chassis du vehicule.

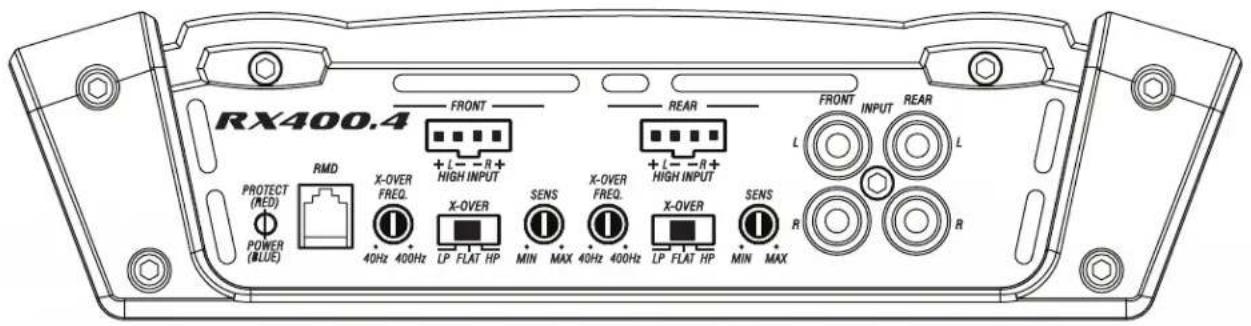

RX400.4

AMPLIFICATEUR DE PUISSANCE

ENTREE

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCY DE FILTR PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtré pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur Tmaxale avec une grande variété d'unités principales.

CONFIG

FLAT: Croise est eteint.

HP:L'haute passecroise est sur.

LP:Le niveau bas passage croisé est sur.

+12V

Doit estre relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TELECOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

ENTREE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

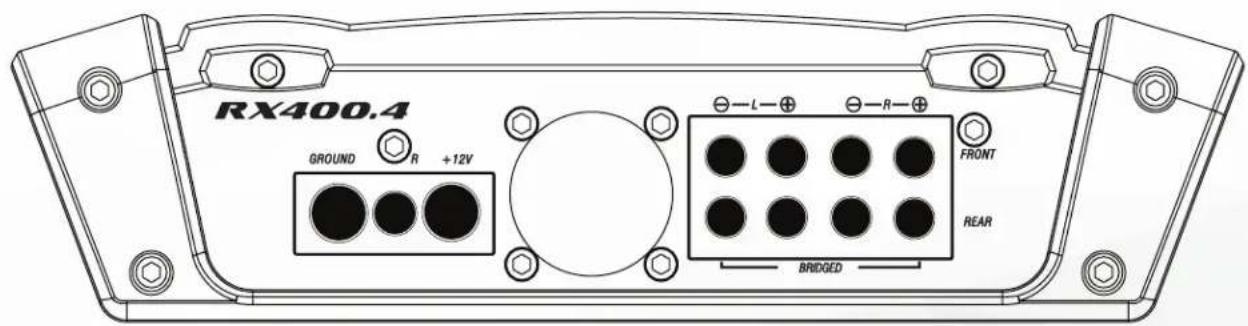

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. RX400.4

impédance minimale est de 4 ohms ponté ou stéreo 2 ohms.

Remarge: RX400.4 contient un ventilateur de refroidissement

situé sur le panneau d'extrémité pouvoir.

MASS

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un élément propre et non peint du chassis du vehicule.

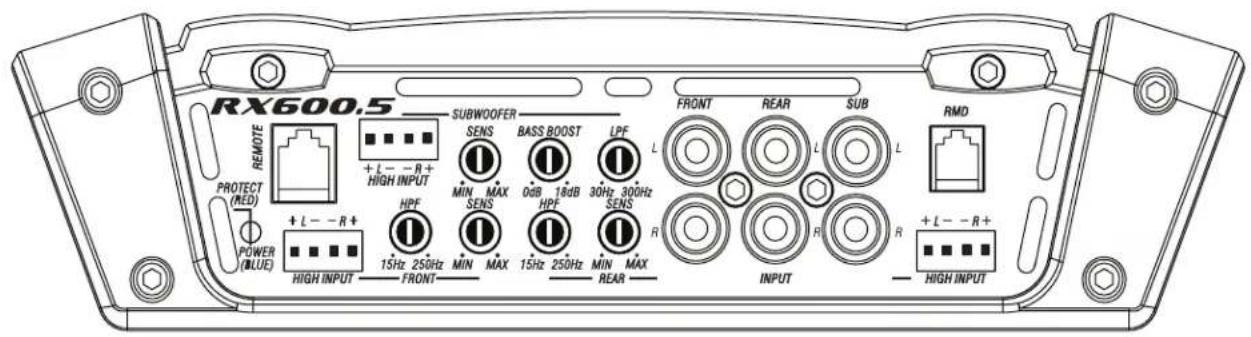

RX600.5 AMPLIFICATEUR DE PUISSANCE

ENTRÉE

Reliez les cables de signal préampli de l'unité principale sur ces bornes.

FREQUENCY DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtré pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDEÀ DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passé-bas.

+12V

Doit etre relié à la borne positiv protégée par fusible (+12V) de la batterie de la voiture. Le fusible doit etre situé a moins de 18 pouces de la batterie.

BORNE TELECOMMANDE

Doit etre relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSSE

Doit etre relié à la borne négative de la batterie de la voiture ou boulonne sur un élément propre et non peint du chassis du vehicule.

ENTRÉ DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

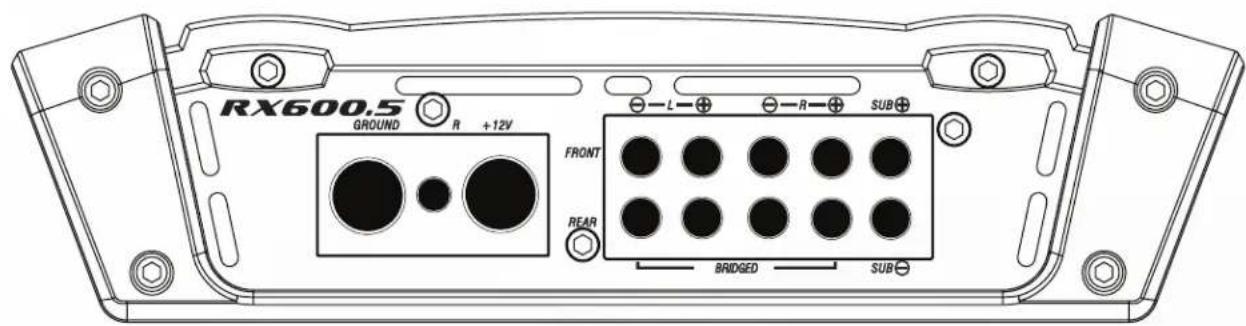

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. RX600.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéreo sur les canaux avant et arrière. Utilisez les touches + Droite et gauche - pour combler les canaux. Impédance minimale est de 2 ohms pour le canal du subwoofer et son non pontable.

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (enticipation dans les sens inverse des algilles d'une montre).
3. Reglez tous les interrupteurs de routagu du signal de l'amplificateur en fonction de la conception de voitre système.
4. Apporlez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passage-haut et le passage-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilise une télécommande de niveau Remote, reglezla au maximum (entierement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume régle au minimum.
7. Contrôlez visuèlement que l'amplificateur s'est mis sous tension en验证ant que le LED d'alimentation.
8. Verifiez l'etat de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distortion maximal (sur la plupart des unités principales, cette sera à environ 7/8 du volume maximum). Utilissez un enregistrement dynamique très clair.
11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.
12. Répétez les réglages de la niveau pour tous les autres

amplificateurs.

1. Reduise ze volume de I'unite principale a un niveau comfortable.
2. Ecoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'ariére, les basses moyennes à la plage moyenne, etc. Si un jeu de haul-parleurs est régile sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaisseé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à referrer tous les haul-parleurs sur le réglage du jeu le plus faible.
   Remarque: Pour les caissons d'extrêmes graves contrôliés par une commande de niveau remote, conservezé le réglage de la niveau 11 ou 12. Utilise la remote pour fonçre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.
3. Reglez les fréquences du filtre passif pour atteindre la(Meilleure) équation possible pour chaque ensemble de haut-parleurs.
4. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.
   Remarque: Utilisez ces commandes avec moderation. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si vous système de caisson d'extremes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut être un problème. Recherche tout signe de haut-parleur de graves déphase, une fuite au niveau du boillier du caisson d'extremes graves ou une taille de boillier incorrecte.
5. Une fois tous les niveaux régés correctement, le système atteindre une sortie globale maximale sans distorsion au volume régé à l'étépe 10.

DéPANNAGE

Pas de courant: Verifiez le voltage de l'amplificateur avec un voltmetre, B+ et R (avec I'unité principale en marche) le voltage doit être entre 11.5V et 14.5V lorsque le conducteur de masse de l'ampleil est utilisé. Verifiez le fuseble de l'ampleil et de la pile. Utilisez un mètre pour vérifier la connexion d'un boul du fuseble à l'autre, les bris n'étant pas toujours visibles. Si le fuseble est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fuseble.

Du courant mals pas de son: Allumez l'amplicateur et vérifie tous les cables de signaux d'entrée et de sortie et toutes les connexions electriques. Verifie les haut-parleurs avec un voltme pour un court-circuit ou en les connectant a une autre source audio. Apreces vous est assure que tout est correct, allumez de nouveau l'amplicateur. Puisance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplicateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement Interne de l'amplificateur va declencher I'arret thermique: après un refroidissement d'environ 5^ , l'amplificateur redemarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible de declencheront I'arret: redemarrer le terminal R de l'amplificateur pour restaurer I'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêtés se produit.

Pas de son d'un cotoé: Verifiez le contrôle de balance dans l'unité principale. Verifiez les connexions du haul-parleur Verifiez la connexion du signal d'entree.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principal ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrets fréquents de l'amplificateur avec récapération automafrique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquee par une insuffiance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résultat également du fonctionnement de l'amplificateur sous une impédance anomalément basse au niveau de la charge des haut-parcles: Phoenix Gold recommende des impédances de charge minimale de 2 ohms stéroe ou 4 ohms pont. Verifiez aussi les haut-parcles qui peuvent être endommages ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résultat aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" - l'Indicateur de courant s'estint de façon repétée lorsque le système audio est allumé: Vérifie la connexion de l'ampi à la pile. Vérifie le voltage de la pile. Si le voltage est bas, rechargeze la pile ou remplacez-la. Vérifie toutes les connexions de masse.
