Type de produit	Amplificateur de puissance 5 canaux
Marque	Phoenix Gold
Modèle	SX1200.5
Alimentation	12 V CC (batterie voiture)
Impédance minimale (canaux avant/arrière)	2 ohms stéréo, 4 ohms ponté
Impédance minimale (canal subwoofer)	2 ohms (non pontable)
Entrée signal	Bornes RCA préampli
Filtre passe-haut (HPF)	15-250 Hz (avant/arrière)
Filtre passe-bas (LPF)	15-250 Hz (avant/arrière et subwoofer)
Amplification des basses (Bass Boost)	0 à +18 dB à 45 Hz
Télécommande de niveau des basses	Oui (port RMD), ajustement jusqu'à 20 dB
Protection	Thermique et contre les court-circuits (voyant PROTECT)
Sorties enceintes	Bornes pour haut-parleurs (avant, arrière, subwoofer)
Connexion télécommande (REM)	Borne +12 V commutée
Mise à la masse	Borne négative batterie ou châssis
Fusible externe requis	Oui, à moins de 18 pouces de la batterie

FOIRE AUX QUESTIONS - SX1200.5 PHOENIX GOLD

Comment régler le niveau de sensibilité de l'amplificateur ?

Tournez la commande SENS au minimum, puis augmentez progressivement jusqu'à obtenir un son clair sans distorsion, avec l'unité principale à 7/8 du volume max.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez la tension aux bornes B+ et REM (11,5-14,5 V). Contrôlez les fusibles de l'ampli et de la batterie. Assurez-vous que la connexion de masse est bonne.

Que signifie le voyant PROTECT rouge ?

Le voyant PROTECT s'allume en cas de protection thermique ou de court-circuit. L'ampli s'arrête pour éviter des dommages. Laissez-le refroidir ou vérifiez les haut-parleurs.

Comment utiliser la télécommande de niveau des basses ?

Connectez la télécommande optionnelle au port RMD. Elle permet d'ajuster le niveau du subwoofer jusqu'à 20 dB, sans amplification des basses.

Quelle est l'impédance minimale pour les canaux avant/arrière ?

En stéréo, l'impédance minimale est de 2 ohms par canal. En mode ponté, elle est de 4 ohms.

Comment régler les filtres passe-haut et passe-bas ?

Utilisez les commandes HPF et LPF. Pour les haut-parleurs avant/arrière, réglez le HPF à 80 Hz environ. Pour le subwoofer, réglez le LPF autour de 80 Hz. Ajustez selon vos préférences.

Que faire si le son est très faible ?

Vérifiez le réglage de sensibilité (SENS) de l'ampli ainsi que le volume et l'égalisation de l'unité principale. Assurez-vous que le signal d'entrée est correct.

L'amplificateur chauffe et s'arrête souvent, que faire ?

Assurez une bonne ventilation. Vérifiez que l'impédance des haut-parleurs n'est pas trop basse. Réduisez le volume ou ajoutez un ventilateur.

Comment connecter l'alimentation ?

Reliez la borne +12V à la batterie via un fusible (à moins de 18 pouces). La borne REM à un +12V commuté. La borne GROUND à la masse du véhicule.

Puis-je utiliser un seul canal pour un subwoofer ?

Oui, le canal SUB est dédié. Il accepte une impédance minimale de 2 ohms et n'est pas pontable. Utilisez les bornes SUB+ et SUB-.

MODE D'EMPLOI SX1200.5 PHOENIX GOLD

Features:Caractéristiques:

SX400.1 · SX600.1 · SX1200.1 DES AMPLIFICATEURS DE PUISSANCE

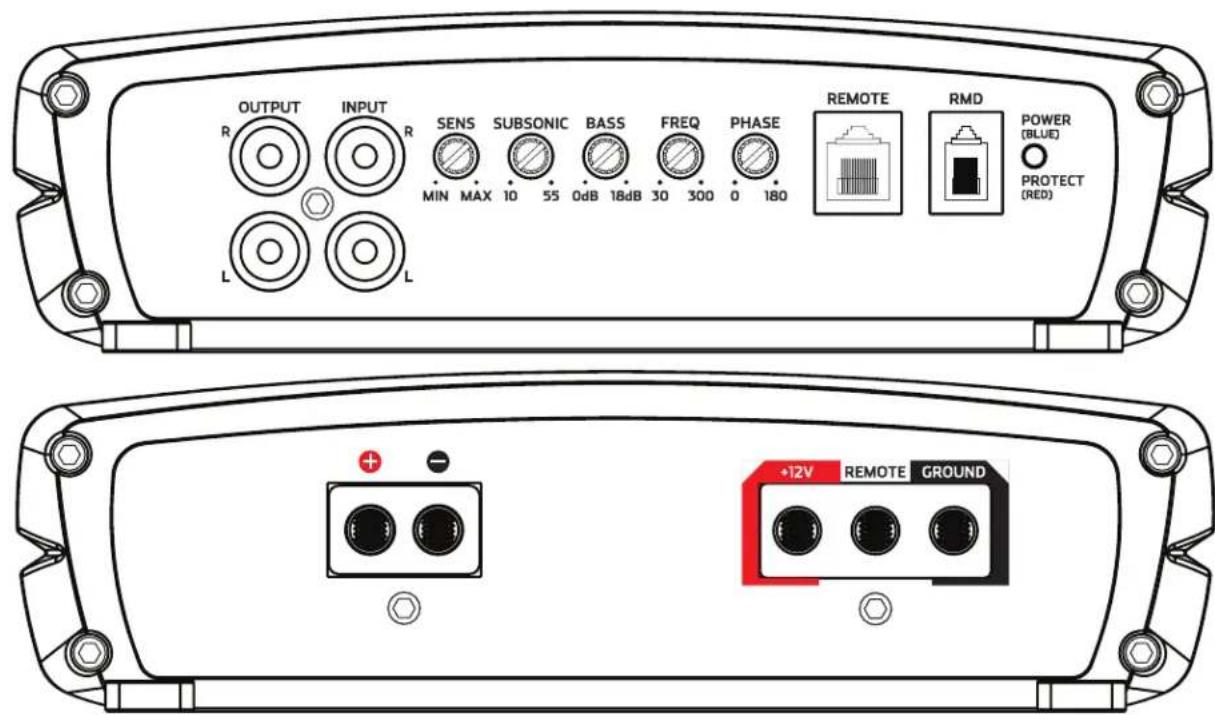

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrêmement basses.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

PHASE

Ceci permet à la phase de la sortie à être ajustée de 0 à 180 degrés. Cet ajustement peut aider à atteindre une meilleure bass "up front" subwoofer et résoudre les problèmes d'annulation caisson de graves dans certaines installations. Chaque installation est différente, ajustez lentement et d'écouter pour obtenir les meilleurs résultats.

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

Sert à relier l'amplificateur aux haut-parleurs. SX600.1/SX1200.1 l'impédance minimale est de 1 ohm. SX400.1 l'impédance minimale est de 2 ohm.

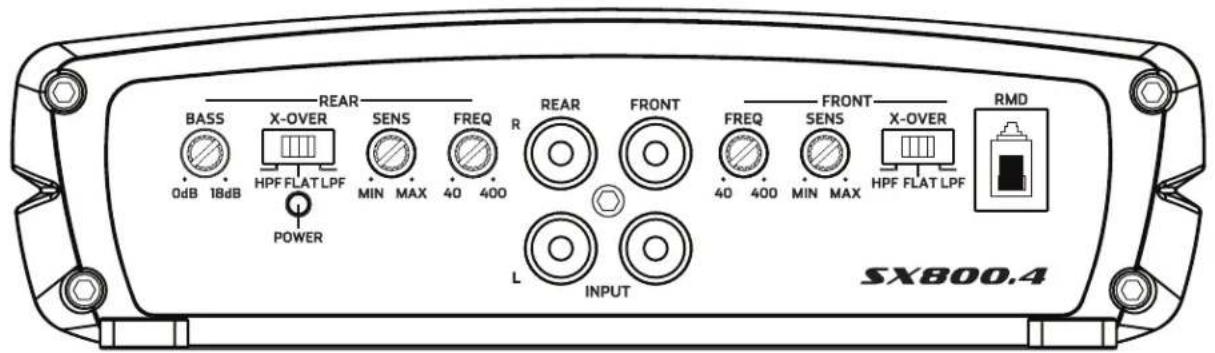

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HPF : L'haute passe croisée est sur.

LPF : Le niveau bas passe croisé est sur.

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

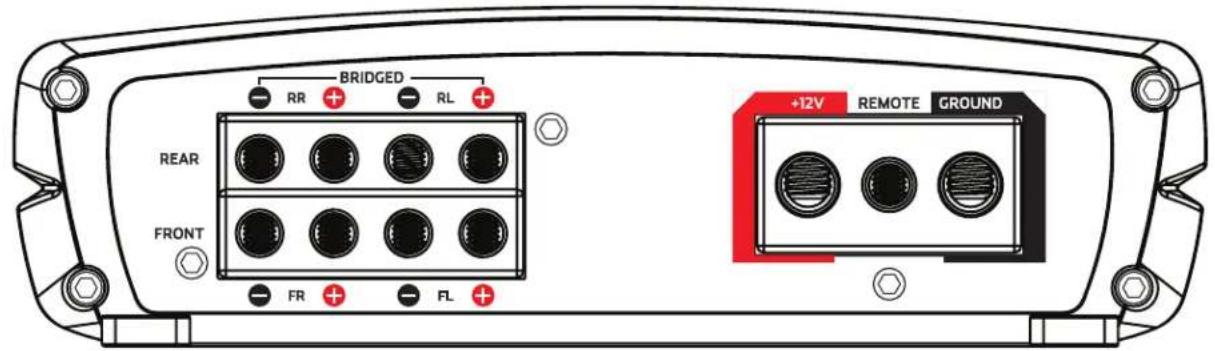

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SX800.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

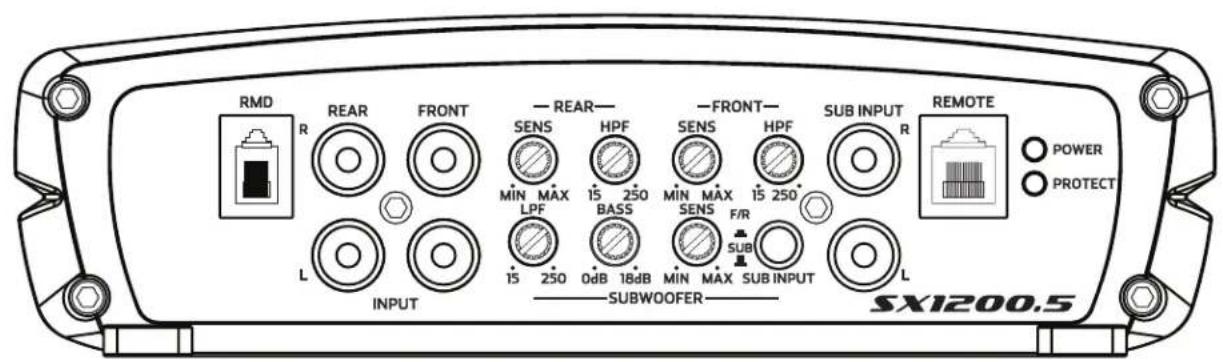

SX1200.5

AMPLIFICATEUR DE PUISSANCE

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

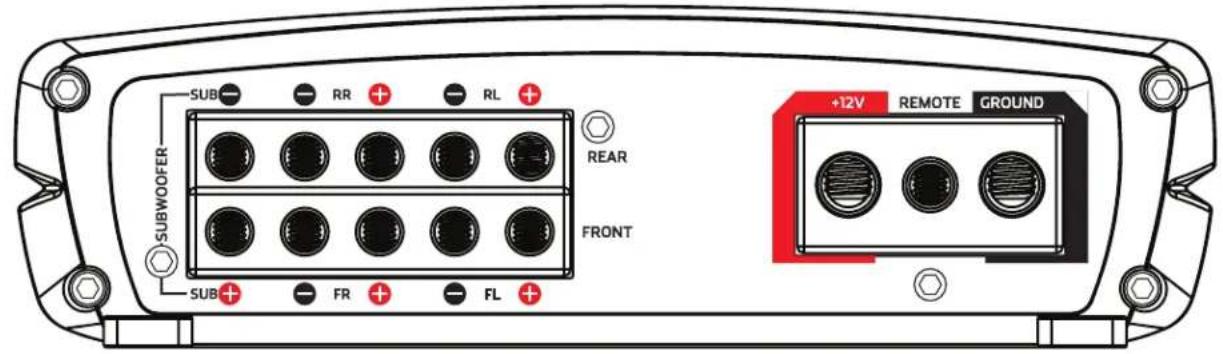

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux haut-parleurs. SX1200.5 impédance d'minimum est de 4 ohms ponté ou 2 ohms stéréo sur les canaux avant et arrière. Utilisez les touches + Droite et gauche - pour combler les canaux. Impédance minimale est de 2 ohms pour le canal du subwoofer et son non pontable.

SYSTÈME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Réglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au maximum (entièrement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.

10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.

11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduisez le volume de l'unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.

Remarque : Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.

1. Réglez les fréquences du filtre passif pour atteindre la meilleure adéquation possible pour chaque ensemble de haut-parleurs.

2. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.

Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d'extrêmes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d'extrêmes graves ou une taille de boîtier incorrecte.

1. Une fois tous les niveaux réglés correctement, le système atteindra une sortie globale maximale sans distorsion au volume réglé à l'étape 10.

DÉPANNAGE

Pas de courant: Vérifiez le voltage de l'amplificateur avec un voltmètre, B+ et R (avec l'unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumez l'amplificateur et vérifiez tous les câbles de signaux d'entrée et de sortie et toutes les connexions électriques. Vérifiez les haut-parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l'amplificateur.

Pulissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplificateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement interne de l'amplificateur va déclencher l'arrêt thermique : après un refroidissement d'environ S^ , l'amplificateur redémarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l'arrêt : redémarrer le terminal R de l'amplificateur pour restaurer l'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent.

Pas de son d'un côté: Vérifiez le contrôle de balance dans l'unité principale. Vérifiez les connexions du haut-parleur Vérifiez la connexion du signal d'entrée.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrêts fréquents de l'amplificateur avec récupération automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résulte également du fonctionnement de l'amplificateur sous une impédance anormalement basse au niveau de la

charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vérifiez aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" – l'indicateur de courant s'éteint de façon répétée lorsque le système audio est allumé: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifiez toutes les connexions de masse.
