Caractéristiques techniques	Projecteur LED à effet, puissance 36W, 6 LED RGB, angle de faisceau 25°
Modes d'utilisation	Modes automatique, son à la lumière, DMX512, maître/esclave
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques, mise à jour du firmware si disponible
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les limites de température
Informations générales	Poids : 2.5 kg, dimensions : 25 x 25 x 25 cm, garantie 2 ans

FOIRE AUX QUESTIONS - Butterfly BeamZ

Comment puis-je installer le BeamZ Butterfly ?

Pour installer le BeamZ Butterfly, commencez par le déballer et le placer sur une surface plane. Connectez les câbles d'alimentation et audio selon les instructions fournies dans le manuel. Assurez-vous que l'appareil est solidement fixé s'il est monté sur un support.

Pourquoi les lumières ne s'allument-elles pas ?

Vérifiez d'abord que l'appareil est bien connecté à une source d'alimentation et que l'interrupteur est en position 'ON'. Si les lumières ne s'allument toujours pas, essayez de changer de prise électrique ou de vérifier si le câble d'alimentation est endommagé.

Comment régler les effets de lumière sur le BeamZ Butterfly ?

Utilisez le panneau de contrôle situé sur l'appareil pour naviguer dans les différents modes et effets. Vous pouvez également connecter une télécommande ou un logiciel DMX pour un contrôle plus avancé.

Le BeamZ Butterfly ne réagit pas au son, que faire ?

Assurez-vous que le mode 'Sound Active' est activé. Vérifiez également que le volume de la source sonore est suffisamment élevé pour que l'appareil puisse détecter le son. Si le problème persiste, vérifiez les connexions audio.

Est-ce que le BeamZ Butterfly peut être utilisé en extérieur ?

Le BeamZ Butterfly est conçu principalement pour une utilisation en intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous de le protéger de l'humidité et des intempéries.

Comment nettoyer le BeamZ Butterfly ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. Ne jamais utiliser de produits chimiques ou de nettoyants abrasifs qui pourraient endommager le boîtier.

Quels sont les accessoires inclus avec le BeamZ Butterfly ?

Le BeamZ Butterfly est généralement livré avec un câble d'alimentation, un support de montage, et un manuel d'utilisation. Vérifiez l'emballage pour vous assurer que tous les composants sont présents.

Comment mettre à jour le firmware du BeamZ Butterfly ?

Visitez le site web de BeamZ pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware via une connexion USB ou un autre moyen spécifié.

Y a-t-il une garantie pour le BeamZ Butterfly ?

Oui, le BeamZ Butterfly est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu d'achat pour toute réclamation de garantie.

MODE D'EMPLOI Butterfly BeamZ

AVERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballiez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez lire attentivement ces instructions et les suivre. Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil. Assurez-vous qu'aucune ouverture de ventilation n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AVERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un selecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation sector correspondant. Si le cordon d'alimentation ou l'adaptateur sector fourni ne s'adapte pas à votre prise murale, contactez toute électricien.

• Après Assurez-vous que le cordon d'alimentation n'est jamais serré ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation. Débranchez tout le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation. N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériel sur l'objet.
• Ne laissez jamais la lumière du soleil se refléter directement sur l'objectif, même lorsque l'appareil ne fonctionne pas. Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte. Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil. Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité appropriée. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.
• Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est équipéd'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême, à l'humidité ou à la poussière. Nettoyez l'appareil à l'aide d'un chiffon sec. - Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler. - Cet appareil est conçu exclusivement pour une utilisation à l'intérieur, n'utilisez pas cet appareil à proximité immédiate d'un liquide (ne s'applique pas aux équipements externes spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables. Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante. N'essayez jamais de brider l'interrupteur thermostatique ou les fusibles. - Ne démontez pas ou ne modifiez pas l'appareil. Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance. Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié. La température ambiante doit toujours être comprise entre -5°C et +45°C. Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque. Les sacs en plastique doivent être gardés hors de portée des enfants. L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En veillant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matières contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veillez contacter notre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Instructions de deballage

ATTENTION! Dès réception du produit, déballe soigneusement le carton, vérifie son contenu pour vous assurer que toutes les pièces sont

présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage ; contrôle si des pièces

semblent endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le matériel d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne le allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

Alimentation

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à laarrière du produit. Vérifie que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

AERTISSEMENT! Reliez tous l'appareil a un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'accidie.

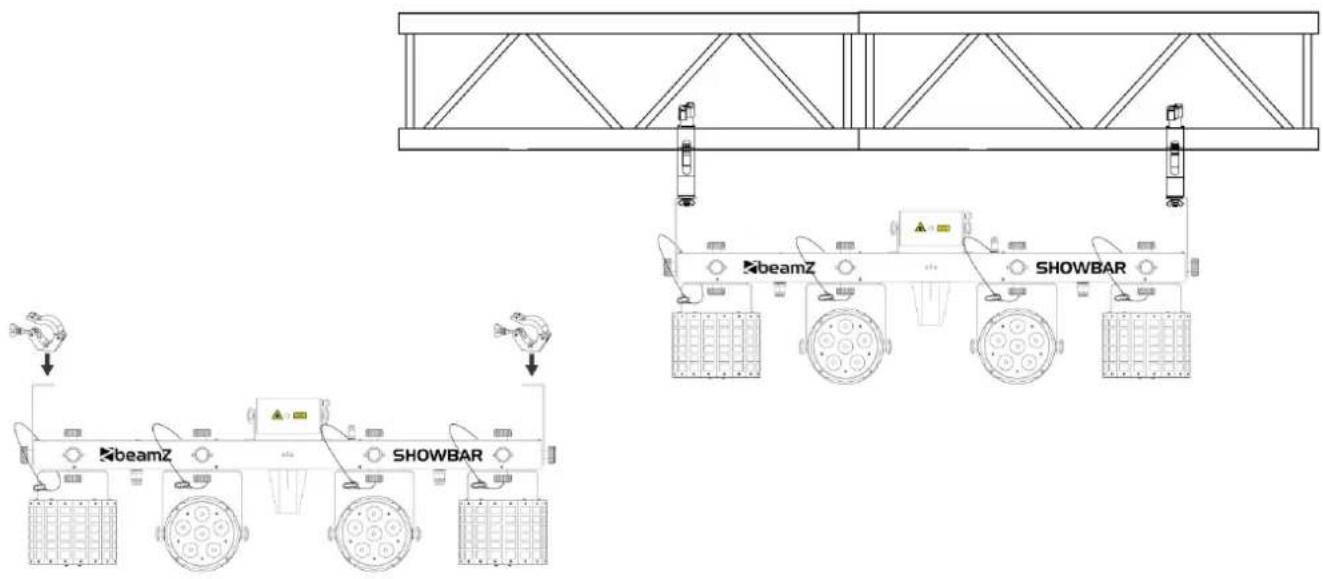

Fixation

L'appareil peut être installé sur une surface stable et plane. Grâce aux possibilités de fixation de la plaque de base, l'appareil peut également être monté à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est nécessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. Comme indiqué sur le schéma, les boulons de verrouillage rapide des supports omega sont placés dans les ouvertures prévues à cet effet dans la plaque de base et tournés dans le sens des aiguilles d'une montre jusqu'à leur blocage (jusqu'à la butée). L'emplacement de montage doit être suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives européennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur/agréé!

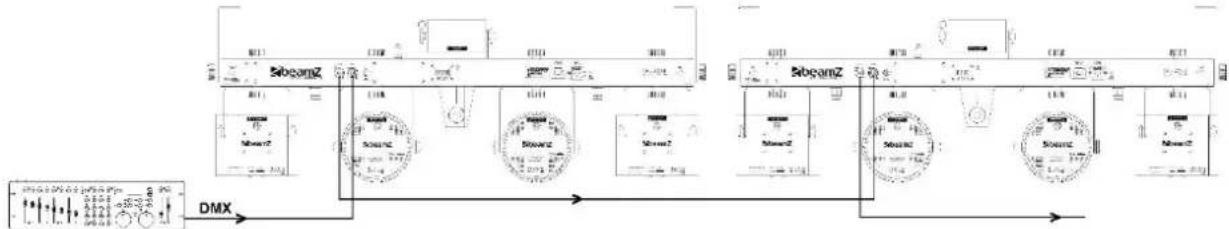

Gestion DMX512

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux.

ATTENTION! Sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appareil sur la ligne.

Mode BLACK OUT

Appuyez sur modes existants. Appuyez sur pour revenir aux derniers modes.

Mode AUTO

Le mode automatique vous permet de faire défiler les programmes automatiques du produit.

Pour activer le mode automatique :

1. Appuyez sur le commande.
2. Appuyez sur pochois choisir entre les différents programmes automatiques.

Mode SOUND

Le mode Sound Active (gestion par le son) permet de faire fonctionner l'appareil selon la musique.

Pour activer le mode Gestion par le son :

1. Appuyez sur <SOUNDécommande.
2. Appuyez sur pochoisir entre les différents programmes SOUND.

Mode STROBE

Pour régler la vitesse du stroboscope du programme automatique et du programme Sound Active.

1. Appuyez sur commande.
2. Appuyez sur (p) augmenter ou diminuer la vitesse du programme.
3. Appuyez sur SROBE pour eteindre le strobe.

Mode SPEED

Pour régler la vitesse du programme automatique et du programme Sound Active.

1. Appuyez sur commande.
2. Appuyez sur (p) augmenter ou diminuer la vitesse du programme.

Pour régler la sensibilité en mode Sound Active

1. Appuyez sur sensibilité.
2. Appuyez sur (p) augmenter ou diminuer la sensibilité audio.

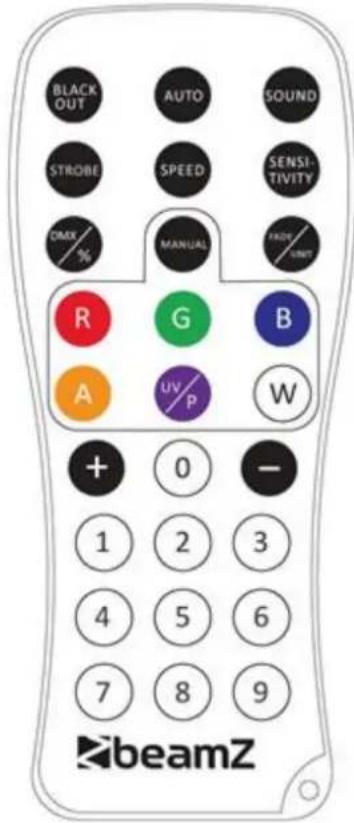

Mode DMX / %

Pour activer le mode DMX ou le désactiver.

Appuyez sur DMX télécommande, le produit fonctionne selon les modes de contrôle DMX.

1. Appuyez sur MANUJE télécommande.
2. Appuyez sur R. GlaBle, du, blanc ou amber] pour désir voir toute couleur.
3. Appuyez à nouveau sur R. G. BW. A (rouge, vert, bleu, blanc ou amber) pour fermer notre couleur.
4. Appuyez sur + ou - pour augmenter ou diminuer le pourcentage de chaque couleur.

Pour régler la vitesse de FADE du programme automatique, le programme actif sonore et le mode manuel.

1. Appuyez sur TELECOMMANDE.
2. Appuyez sur FADE pour activer le mode de fondu.

Pour régler la valeur de luminosité du programme automatique, du programme actif son et du mode manuel.

Appuyez sur les chiffres <1> à <9> pour changer la luminosité différente sur l'appareil.

ATTENTION! La télécommande est livrée avec une batterie. Une feuille de protection placée entre la batterie et les contacts évite que la batterie ne se décharge pendant le stockage. Avant la première utilisation, retirez la feuille de protection du support de batterie sur la face

arrière de la télécommande. Sinon, la télécommande ne peut pas fonctionner.

Si la portée de la télécommande diminue, remplacez la batterie. Sur la face arrière de la télécommande, appuyez sur la petite languette avec la fente vers la droite (1) et simultanément, retirez le support de batterie (2). Une pile bouton 3 V, type CR2025 est nécessaire. Veillez à respecter la polarité, pole plus de la pile bouton vers le haut.

Nettoyage

L'accumulation de poussière, de saleté et d'autres particules en suspension dans l'air réduira le rendement lumineux de l'appareil. Cela empêchera également le projecteur de refroidir correctement, ce qui réduira sa durée de vie. Le taux d'accumulation de saleté varie en fonction de facteurs environnementaux tels que la poussière en suspension dans l'air, l'utilisation de machines à fumée, le débit d'air des systèmes de ventilation, etc. Les ventilateurs de refroidissement de l'appareil accélèrent l'accumulation et les particules de fumée présentes dans l'atmosphère augmentent la tendance à l'encrassement.

Pour obtenir le meilleur rendement et la meilleure durée de vie de l'appareil, inspectez-le régulièrement et nettoyez-le dès que vous voyez des signes d'accumulation de saleté.

Évaluez l'environnement de fonctionnement à chaque utilisation du projecteur. Dans des conditions poussiéreuses ou enfumées, inspectez le projecteur après quelques heures et vérifiez fréquemment s'il capture la saleté plus rapidement que vous ne le pensez. Établissez un calendrier de nettoyage qui permettra d'éliminer la saleté avant qu'elle ne s'accumule.

Suivez les directives suivantes :

• Débranchez le projecteur du secteur et laissez-le refroidir complètement avant de le nettoyer.
• N'utilisez pas de solvants, d'abrasifs ou tout autre produit agressif pour nettoyer l'appareil.
• Passez l’aspirateur ou utilisez de l’air comprimé à basse pression pour enlever la poussière et les particules libres des surfaces et des ouïes d’aération. Empêchez les pales des ventilateurs de tourner avant de diriger un aspirateur ou un jet d’air vers le ventilateur, sinon vous risquez de faire tourner le ventilateur trop rapidement et de l’endommager. Nettoyez les composants en verre en les essuyant doucement avec un chiffon doux, propre, non pelucheux et humidifié avec une solution détergente douce. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
• Sèchez le projecteur avec un chiffon doux, propre et non pelucheux ou avec de l'air comprimé basse pression avant de le remettre sous tension.

Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil.

Procedure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

Resolution de problemes

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de répondse de l'appareil.	L'appareil n'est pas alimenté.Lé fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les câbles et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agrée Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de replacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectieux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les câbles.Réparez ou remplacez les câbles défectieux.Insèrez un bouchon DMX dans la prise de sortie DMX sur le dernier appeareil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un appeareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les câbles et branchements. Installez un cable inversion de phase entre les appeareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contactter le service après-venture Beamz ou un partenaire de service agrée Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondant pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiente. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-venture Beamz ou un partenaire agrée Beamz.Débranchez l'appareil. Vérifiez les réglages et corriguez si besoin.
