BEDIENUNGSANLEITUNG Butterfly BeamZ

SICHERHEITSHINWEISE 13
AUSPACKEN 14
NETZANSCHLUSS 14
RIGGING 14
DMX BEDIENUNG 15
FERNBEDIENUING. 15
REINIGUNG 16
SICHERUNGWECHSEL 16
FEHLERSUCHE 17

ESPANOL

INSTRUCCIONES DE SEGURIDAD 18
INSTRUCCIONES DE DESEMBALAJE 19
FUENTE DE ALIMENTACION 19
INSTALLACION 19
CONTROLDMX512 20
MANDO A DISTANCIA 20
LIMPIEZA 21
CAMBIANDO EL FUSIBLE 21
SOLUTION DE PROBLEMAS 22

FRANCAIS

INSTRUCTIONS DE SECURITE 23

INSTRUCTIONS DE DEBALLAGE 24

ALIMENTATION 24

FIXATION 24

GESTION DMX512 25

TELECOMMANDE 25

NETTOYAGE 26

HANING! Lesen Sie diee Anleitung sorgfaltig durch, bevor Sie das Gerat in Betrieb nehmen, und bewahren Sie sie zum spateren Gebrauch auf. Sie enthalt wichtige Informationen uber die Installation, den Gebrauch und die Wartung des Gerates.

Vor der Inbetriebnahme des Gerätes auspacken und sorgfällig auf Transportschäden prüfen.
- Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie sie.
Beachten Sie alle Sicherheitshinweise. Entfernen Sie nimals Sicherheitshinweise oder andere Informationen vom Gerät.
- Achten Sie darauf, dass keine Luftungsschlitze blockiert sind, da das Gerät sonst überhützt.

WARNUNG!Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie, ob die Netzspannung und -frequenz mit den auf dem Gerät angegebenen Werten übereinstimmen. Wenn das Gerät über einen Spannungswahlschalter verfügt, schlieben Sie das Gerät nur dann an das Netz an, wenn die Gerätwerte und die Netzspannungswerte übereinstimmen. Wenn das mitgelieferte Netzkabel oder -adapter nicht in ihre Steckdose passst, wenden Sie sich an ihren Elektriker.

• Uberprüfen Sie nach dem Anschluss des Gerätes alle Kabel, um Schäden oder Unfälle, z.B. durch Stolperfallen, zu vermeiden.
  Das Netzkabel darf niemals geschrumpft oder beschadigt werden. Überprüfen Sie das Gerät und das Netzkabel von Zeit zu Zeit.
  Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzten oder vor der Reinigung! Fassen Sie das Netzkabel nur am Stecker undziehen Sie niemals am Netzkabel.
  Ziehen Sie das Netzkabel und das Netzteil aus der Steckdose, wenn die Gefahr von Blitzschlag oder längerer Inaktivitat besteht.
  Schalten Sie die Maschine nicht in Schneller Folge ein und aus.
  SchlieBen Sie das Gerat nicht an ein Dimmerpack an.
  Installieren Sie das Gerät an einem gut belufteten Drt.
• Legen Sie niemals Material über die Linse.
• Lassen Sie niemals Sonnenlicht direkt auf die Linse schieren, auch wenn das Gerät nicht in Betrieb ist.
• Achten Sie immer auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Belüftung zu gewährleisten.
  Achten Sie daraufuf, dass der Raum um und unter dem Montageort während der (Aus-)Montage oder Wartung des Geräts verschlüssen ist.
  Be Verwendung mit einer Montagehoge × 100 cm ist die Leuchte immer mit einem geeigneten Sicherungsdraht zu befestigen. Befestigen Sie den Sicherungsdraht nur an den richtigen Befestigungspunkten. Der Sicherungsdraht darf niemals an den Transportgriffen befestigt werden!
• Niemals direkt in den Lichtstrahl schauen.itte beachten Sie,dass Schnelle Veränderungen in der Beleuchtung, zB. Blinklichter, bei lichtempfindlichen oder epileptischen Patienten epileptische Anfalle verursachen konnen.
• Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. Durch konsequente Betriebspausen wird sichergestellt, dass das Gerät langle Zeit störungsfrei arbeitet.

WARNUNG! Wenn das Netzkabel des Gerats mit einer Erdungsklemme ausgestellt ist, schlieben Sie es an eine Steckdose mit einer Schutzerungsklemme an. Deaktivieren Sie niemals die Schutzerung eines Netzkabels.

• Achten Sie darauf, dass das Gerät keiner extremen Hitze, Feuchtigkeit oder Staub ausgesetzt ist.
• Reinigen Sie das Gerät mit einem trockenen Tuch.
  Beruhren Sie das Gerät während des Betriebs nicht mit bloßen Händen (das Gehäuse kann sehr heiß werden). Lassen Sie das Gerät vor der Handhabung mindestens 5 Minuten abkühlen.
• Dieses Gerät ist nur für den Innbereich bestimmt, verwenden Sie es nicht in unmittelbarer Höhe von Flüssigkeiten (gilt nicht für spezielle Außerläge – in dieser Fall befolgen Sie die folgenden besonderen Anweisungen). Setzen Sie die ces Gerät keinen brennbaren Stoffen, Flüssigkeiten oder Casen aus.
• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die damit entstehende Kondensation kann Ihr Gerät beschädigten. Lassen Sie das Gerät ausgeschaltet, bis es Raumtemperatur erreicht hat.
  Versuchen Sie niemals, den Thermostatschalter oder die Sicherungen zu umgehen.
• Demontieren oder modifizieren Sie das Gerät nicht.
• Verwenden Sie für den Austausch nur Sicherungen/Leuchten gleichen Typs und gleicher Leistung.
• Reparaturen, Wartungen und der elektrische Anschluss * dürfen nur von einem qualifizierten Techniker durchgeführt werden.
  Die Umgebungstemperatur muss immer zwischen -5^ und +45^ liegen.
• Wenn这点 Gerät auf eine andere Weise als in dieser Anleitung beschrieben verwendet wird, kann das Produkt beschädigt werden und die Garantie erlischt.
• Plastiktuten sollen außerhalb der Reichweite von Kindern aufbewahrt werden.
  Das Gerat muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerat niemals unbeaufsichtigt.

Dieses Symbol auf dem Produkt oder der Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall behandelt werden dar. Es muss stattdessen an die entsprachende Sammelstelle fur das Recycling von elektrischen und elektronischen Geraten abgegeben werden.

Indem Sie sicherstellen, dass these Gerat ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mogliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch eine unsachgemäß Entsorgung these Products verursacht werden konnten. RecyclingMaterialien tragen zur Schonung der natürlichen Ressourcen bei. Für weitere Informationen zur Wiederverwertung these Products wenden Sie sichitte an Ihre Gemeinde, ihren Hausmullentsorger oder an den Laden, in dem Sie das Produkt gkauft haben.

Trionios BV Registrierungsnummer: DE93980108 (ElektroG) / 21003000 (BatterieG)

AUSPACKEN

ACKTUNG! Packen Sie den Karton sofort nach Erhalt sorgfaltig aus, überprüfen Sie seinen Inhalt, um sicherzustellen, dass alle Teile vorhanden

sind und in gutem Zustand erhalten wurden. Bei Transportschaden oder fehlenden Teilen ist der Verkaufer unverzuglich zu informieren. Lager

Sie die Verpackung und das Verpackungsmaterial. Wenn das Produkt zurückgegeben werden muss, ist es wichtig, dass das Produkt in der

Originalverpackung zurückgegeben wird.

Wenn das Gerat drastischen Temperaturunterschieden ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht那么简单 ein. Die damit entstehende Kondensation kann das Gerat beschädigen. Vergewissern Sie sich, dass das Gerat Raumtemperatur hat, und steken Sie dann den Netzstecker in die Steckdose.

NETZANSCHLUSS

Auf der Rückseite von das Gerät wird angezeigt, an welche Netzspannung es angeschlssen werden muss. Prufen Sie, ob die Netzspannung mit dieser übereinstimmt. Wenn die Netzspannung von der angegebenen abweicht, kann das Gerät irreparabel beschadigt werden. Das Gerät muss auch direkt an die Netzspannung angeschlssen werden. Es darf kein Dimmer oder eine einstellbare Stromversorgung verwendet werden.

HARNUIG! SchlieBen Sie das Gerat immer an einen geschutzten Stromkreis an (Fehlerstromschutzschalter oder Sicherung). Vergewissen Sie

sich, dass das Gerät ausreichend elektrisch geerdet ist, um die Gefahr eines Stromschlags oder Brandes zu vermeiden.

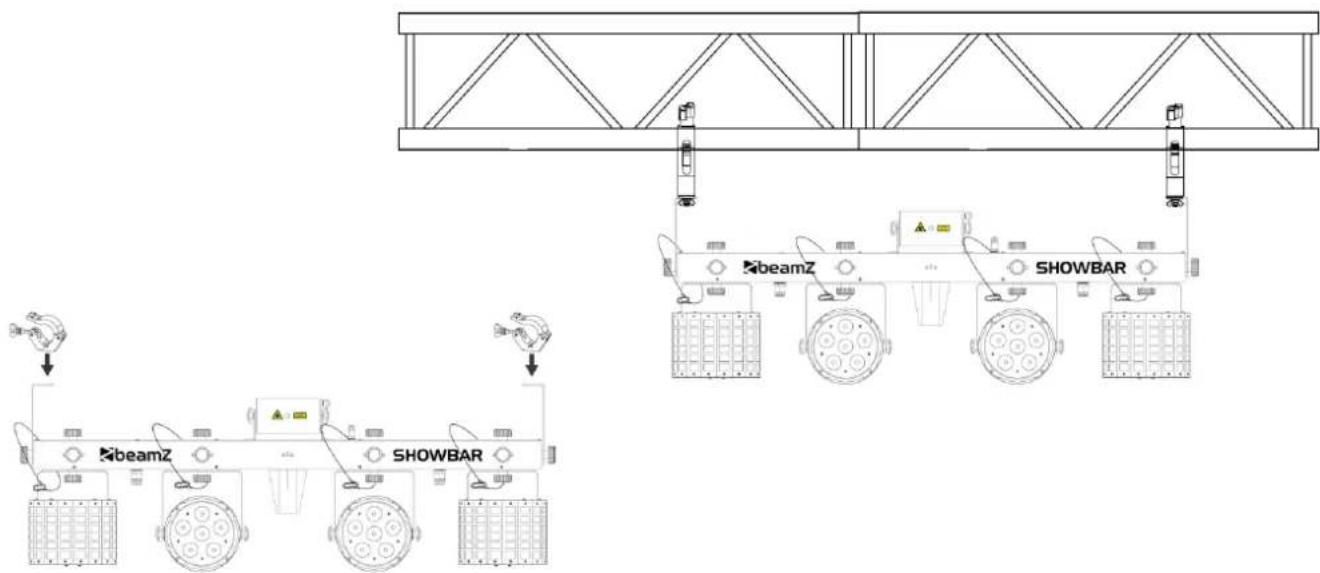

RIGGING

Das Gerat kann auf einer stabilen und ebenen Flache aufgestellt werden. Durch die Befestigungsmoglichkeiten der Grundplatte kann das Gerat auch kopfüber an einer Traverse montiert werden, siehe unterstehende Abbildung. Für die Befestigung sind zertifizierte Klemmen mit korrekter Tragfähigkeit erforderlich. Gemäß der Abbildung werden die Schnellverschlussriegel der Omega-Halterungen in die vorgesehenen Öffnungen der Grundplatte eingesetzt und im Uhrzeigersinn gedreht, bis sie einrasten (bis zum Anschlag). Der Montageort muss ausreichend stabil sein und ein Gewicht von dem 10-fachen des Gerategewichts tragen können. Befestigen Sie das Gerat mit einem Sicherheitskabel so, dass es nicht herunterfallen kann.

Befolgen Sie bei der Durchführung einer Installation immer die europäischen und nationalen Richtlinien bezüglich Rigging, Traversen und allen anderen Sicherheitsaspekten. Lassen Sie die Installation immer von einem autorisierten Fachhandlcr prufen!

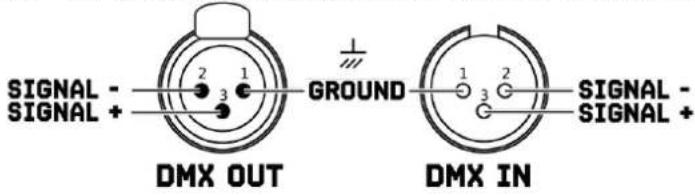

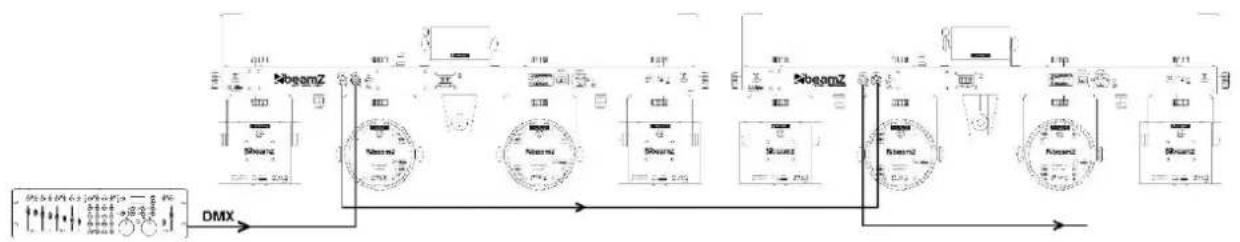

DMX BEDIENUNG

Wenn Sie einen Standard-DMX-Controller verwenden, konnen Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Geräts verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nachsten DMX-Eingang des nachsten Geräts, bis alle Geräte angeschlossen sind.

ACHTUNG! Bei der letzten Gerät müssen Sie die DMX-Leitung mit einem Abschlusswiderstand schlieben. Nehmen Sie einen XLR-Stecker und loten Sie einen 120-Ohm-Widerstand zwischen Signal [-] und Signal (+) und stecken Sie diesen in den DMX-Ausgang der letzten Gerät in der Leitung.

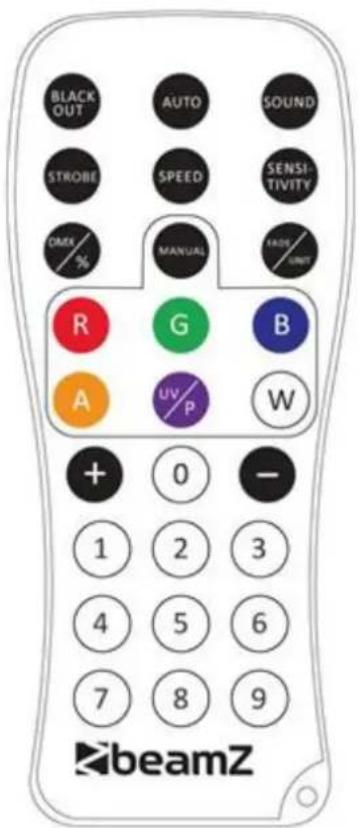

FERNBEDIENUING

BLACK OUT

Drücken Sie <BLAOKRnDichtleistung. Drucken Sie wieder, um zurück zu vorherigen Modus.

AUTO MODE

Im Modus "Auto" die programmierten Lichtshows werden zu sehen sein. Um auf der Auto-Modus aktivieren:

1. Drücken Sie (AUTO) Fernbedienung.
2. Drücken Sie (per, umzwischen den verschiedenen Programmen zu wahlen.

SOUND MODE

Im Modus "SOUND", das Produkt reagiert auf die Musik. Um den Ton-Modus zu aktivieren:

1. Drucken Sie (Soun)ernbedienung.
2. Drucken Sie , uzwischen den verschiedenen Programmen zu wahlen.

STROBE MODE

In der "STROBE" Modus können Sie Geschwindigkeit einstellen für den "AUTO" Strobe und "SOUND" Modus.

Zum Einsatz des Strobe-modus:

1. Drucken Sie (STROBENbedienung
2. Drucken Sie zuhohen oder verringn Sie die Geschwindigkeit.
   3.DruckenSieSIRDBESie denBlitz

SPEED MODE

Der "SPEED" Modus konnen Sie beschleunigen den "AUTO" und "SOUND" Modus einstellen. Zum Einschalten des Speed-modus:

1. Drucken Sie (SPEED)ernbedienung.
2. Drucken Sie ceder zuhohen oder verringern Sie die Geschwindigkeit.

SENSITIVITY MODE

In der "SENSITIVITY" Modus können Sie den Ton Empfindlichkeit des "SOUND" mode. Zum Einschalten des Sensitivity-modus:

1. Drucken Sie SENSTITUHENung.
2. Drucken Sieoder, uerhohen oder verringn die Gerauschempfindlichkeit.

DMX / % MODE

Der Modus "DMX" konnen Sie von DMX Ein- und Ausschalten zu steuern.

1. Drucken Sie «Bixer Fernbedienung, um die Funktion zu aktivieren.
2. Drucken Sie die Funktion zu deaktivieren.

MANUAL MODE

In der Betriebsart "MANUAL", können Sie die Farbe manuell zu steuern.

1. Drucken Sie Mauenbedienung.
2. Drucken Sie R , G , B , W , A (rot, grun, blau, weiB oder amber), um die gewünschte Farbe auszuwahlen.
3. Drucken Sie wieder R , G , B , W , A (rot, grun, blau, weif oder amber), um Farbe zu deaktivieren.
4. Drucken Sie + oder - um zur Erhöhung oder Verringerung des Anteils jeder Farbe.

FADE / UNIT MODE

Um die Fade-Geschwindigkeit des Automatikprogramm, das Musikprogramm, und schiekte den manuellen Modus einzustellen.

1. Drucken Sie (Fernbedienung.
2. Drücken Sie aktivieren Sie die Fade-Modus.

NUMMER 1-9

Zur Einstellung der Helligeitswert des Automatikprogramm, das Musikprogramm und Handbetrieb.

Drücken Sie die Ziffern auf Unterschiedliche Helligkeit auf dem Gerät zuändern.

ACHTUNG! Fernbedienung wird mit eingesetzter Batterie geliefert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht

funktionstuchtig.

Wenn die Reichweite der Fernbedienung abnimmt, ersetzen Sie die Batterie. Drucken Sie dazu auf der Rückseite der Fernbedienung den klinen Riegel mit der Kerbe nach rechts drucken (1) und ziehen Sie gleichzeitig den Batteriehalter hersus (2). Für den Betrieb der Fernbedienung wird eine 3-V-Knopfelle Typ CR 2025 besteht. Achten Sie beim Einsetzen darauf, dass der Pluspol der Knopfelle im Halter nach oben zeigt.

REINIGUNG

Die Ansammlung von Staub, Schmutz und anderen Schwebstoffen reduziert die Lichtleistung der Leuchte. Es verhindert auch, dass das Gerät richtig abkühlt, was die Lebensdauer des Geräts verwurkt. Die Rate der Schmutzansammlung variiert je nach Umgebungsfasktoren wie luftgetragener Staub. Einsatz von Nebelmaschinen, Luftstrom aus Luftungsanlagen usw. Die Rate der Schmutzansammlung variiert je nach Umgebung. Die Kuhlgeblase des Gerät beschleunigen den Aufbau, und alle in der Atmosphäre vorhandenen Rauchpartikel erhöhen die Tendenz zur Verschmutzung.

Um die Beste Leistung und Lebensdauer des Geräts zu erhalten, überprüfen und reinigen Sie das Gerät regelmäßig, sobald Sie Anzeichen von Schmutzansammlung feststellen.

Überprüfen Sie die Betriebsumgebung jeder Mal, wenn Sie das Gerät in Betriebnehmen. Unter staubigen oder rauchigen Bedingungen soll das Gerät nach einigen Stunden überprüft werden und regelmäßiger überprüft werden, ob das Gerät schneller als erwartet Schmutz anziehen kann. Stellen Sie einen Reinigungssplan auf, der sicherstellt, dass Schmutz entfern wird, bevör er sich ansmelmn kann.

Verwenden Sie die folgenden Richtlinien:

• Trennen Sie das Gerät vom Stromnetz und halten Sie es vor der Reinigung vollständig abkühlen.
• Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel, Scheuermittel oder andere aggressive Produkte.
  Staubsugen oder Niederdruck-Druckluft verwenden, um Staub und lose Partikel von Oberflächen und Luftungsoffnungen zu entfernen.

Vermeiden Sie es, die Lufterblätter zu drehen, bevor Sie einen Vakuum- oder Luftstrom auf den Lufter richten, da der Lufter sonst zu schnell laufen undihn beschädigen konnte.

Reinigen Sie Glasteile, indem Sie sie vorsichtig mit einem weichen, sauberen, fusselfreien Tuch abwischen, das mit einer schwachen Reinigungslösung befeucht ist. Die Lösung auf das Tuch und nicht auf die zu reinigende Oberfläche geben. Vermeiden Sie es, Glasflächen zu reiben.
- Trocknen Sie das Gerät mit einem weichen, sauberen, fusselfreien Tuch oder Niederdruck-Druckluft, bevor Sie das Gerät wieder mit Strom versorgen.

SICHERUNGWECHSEL

Wenn die Sicherung defekt ist, ersetzen Sie sie durch eine Sicherung gleichen Typs und gleicher Leistung. Um die Sicherung auszutauschen, schalten Sie zuerst die Stromversorgung aus und führen Sie die folgenden Schritte aus.

Vorgehensweise:

Schritt 1: Offnen Sie den Sicherungshalter auf der Rückseite mit einem geeigneten flachen Schraubendreher.

Schritt 2: Entfernen Sie die alte Sicherung aus dem Sicherungshalter.

Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter in das Gehäuse ein.

FEHLERSUCHE

Die folgende Checklste kann Ihnen im unwahrscheinlichen Fall helfen, dass wahrend der Verwendung des Produkts ein Problem auftritt:

SYMPTOM	MÖGLICHE ursACHE	VORGESCHLAGENE Aktion
Das Gerät reagiert nicht.	Keine Stromversorgung.Sicherung durchgebrannt oder interner Fehler.	Vergewissem Sie sich, dass das Geräteingeschaltet ist.Uberprüfen Sie die Kabel und Anschlüsse.Tauschen Sie die Hauptsicherung aus oder wenden Sie sich an den Beamz Support oder den autorisierten Beamz Servicepartner.Demonierten Sie keine Teile des Gehäuses.Versuchen Sie nicht, eine Sicherung auszubauschen oder Reparaturen oder Wartungsarbeiten durchzuführen, die nicht in dieser Bedienungsanleitung beschrieben sind, es sei dann, Sie haben die Erlaubnis von Beamz Support oder einem von Beamz autorisierten Servicepartner.
Das Gerät wird korrekt zurückgesetzt, reagiert jedoch nicht (oder nicht richtig) auf den Controller.	Der Controller ist nicht angeschlossen.Schlechte DMX-Leitung.Die DMX-Leitung hat keinen Abschlusswiderstand.Falsche Adressierung des GerätesEin Gerät ist defekt und stört die Datenübertragung auf der DMX-Leitung.Pin 2 und 3 sind in XLR-Verbindung vertauscht.	Verbinden Sie den Controller.Uberprüften Sie die Anschlüsse und Kabel.Korrigieren Sie schlechte Verbindungen.Reparieren oder ersetzen Sie beschädigte Kabel.Stecken Sie den DMX-Terminator-Stecker in den DMX-Ausgang des letzen Gerätes auf der DMX-Leitung.Uberprüften Sie die Einstellungen der Geräteadresse und des DMX-Modus.Entfern den Sie die DMX IN- und OUT-Stecker aus dem Gerät und verbinden Sie sie direkt miteinander, um jeweils ein Gerät zu umgeben, bis der normale Betrieb wiederhergestellt ist.Lassen Sie ein defektes Gerät von einem autorisierten Techniker warten.Uberprüften Sie die Anschlüsse und Kabel.Installieren Sie ein Phasenschieberkabel zwischen den Geräten oder tauschen Sie die Pins 2 und 3 in dem Gerät aus, das sich anders verhält.
Fehler nach dem Zurücksetzen des Geräts	Der Effekt erfordert eine mechanische Anpassung.	Überprüften Sie die Softwareversion und die Fehlermeldungen des Gerätes für weitere Informationen. Wenden Sie sich an den Beamz Support oder an den autorisierten Beamz-Servicepartner.
Kein Lichtaustritt oder Licht ist intermittierend.	Gerät zu heißLEDs defectekDie Stromversorgungseinstellungen passen nicht zur örtlichen Netzspannung unf Frequenz.	Lassen Sie das Gerät abkühlen.Reduzieren Sie die Umgebungstemperatur.Achten Sie auf einen freien Luftstrom um das Gerät herum. Reinigen Sie das Gerät bei Bedarf.Trennen Sie das Gerät und kontaktieren Sie den Beamz Support oder einen von Beamz autorisierten Servicepartner.Trennen Sie das Gerät vom Stromnetz.Uberprüften Sie die Einstellungen und beheben Sie mögliche Fehler.
