Thunder Marine WET75.4 - Recepteur MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur marin 4 canaux
Marque	MTX Audio
Modèle	Thunder Marine WET75.4
Puissance de sortie (RMS)	4 x 75 W sous 4 Ω, 4 x 100 W sous 2 Ω
Alimentation	12 V CC (batterie véhicule)
Consommation électrique	Fusible recommandé : 60 A
Réponse en fréquence	15 Hz à 25 kHz (pleine gamme)
Filtre passe-haut (HPF)	10 Hz à 200 Hz (avant), 50 Hz à 750 Hz (arrière)
Filtre passe-bas (LPF)	50 Hz à 750 Hz (arrière)
Rapport signal/bruit	> 78 dB
Distorsion harmonique totale	< 0,05 % (sous 4 Ω, 1 W)
Impédance minimale de charge	2 Ω par canal
Dimensions (H x L x P)	56,5 x 160 x 310 mm
Poids	2,5 kg (estimation)
Matériau du boîtier	Aluminium avec couvercle en plexiglas
Indice de protection	Conception marine avec revêtement conforme PCB et joints en caoutchouc
Protections intégrées	Court-circuit, surtension, sous-tension (< 8 V), surchauffe (80°C)
Entrée signal	2 paires RCA (avant/arrière), sensibilité 0,2 à 5 V
Sorties haut-parleurs	4 canaux, bornes à vis
Fonctions supplémentaires	Gain réglable, filtre subsonique (non applicable pour ce modèle), renforcement des graves non disponible
Installation	Montage à plat ou vertical, ventilation nécessaire

FOIRE AUX QUESTIONS - Thunder Marine WET75.4 MTX Audio

Quelle est la puissance maximale du WET75.4 ?

La puissance RMS est de 4 x 75 W sous 4 Ω et 4 x 100 W sous 2 Ω. La puissance maximale peut atteindre environ 200 W par canal en crête.

Quel fusible utiliser pour l'alimentation ?

Un fusible ou disjoncteur de 60 A doit être installé à moins de 45 cm de la batterie.

Puis-je utiliser ce amplificateur avec des haut-parleurs de 2 Ω ?

Oui, la charge minimale est de 2 Ω par canal. Assurez-vous que les haut-parleurs supportent cette impédance.

Comment régler le gain de l'amplificateur ?

Le gain se règle avec un tournevis sur la molette Gain. Commencez à fond (sens antihoraire) puis augmentez progressivement en écoutant la distorsion. Le gain n'est pas un volume, il adapte la sensibilité d'entrée.

L'amplificateur est-il étanche ?

Il est conçu pour un usage marin avec revêtement PCB conforme et joints en caoutchouc, mais n'est pas totalement étanche. Évitez l'immersion.

Que faire si la LED de protection s'allume ?

La LED rouge indique une anomalie (court-circuit, surchauffe, sous-tension). Débranchez l'amplificateur, vérifiez les connexions et corrigez le problème avant de remettre sous tension.

Comment brancher plusieurs subwoofers sur un seul canal ?

Pour une charge monobloc (WET500.1), les bornes négatives sont en parallèle. Pour le WET75.4, chaque canal est indépendant ; ne mettez pas les sorties en parallèle.

Quelle est la tension minimale de fonctionnement ?

L'amplificateur se protège en dessous de 8 V. Assurez-vous que la batterie fournisse au moins 12 V.

Puis-je utiliser cet amplificateur dans une voiture ?

Oui, il peut être installé dans un véhicule, mais il est spécifiquement conçu pour un environnement marin (résistance à l'humidité).

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits chimiques agressifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

MODE D'EMPLOI Thunder Marine WET75.4 MTX Audio

^o de série

Nom du détaillant

Date d'achat

INTRODUCTION

Merci d'avoir acheté cet audio Salut-Performance amplificateur de qualite marine MTX. L'installation adequate assortie avec haut-parleurs et des subwooferst MTX fournit son et des performances supérieures pour de longues heures de plaisir sur votre bateau ou le courant vous emmene.

Felicitations et profiter de l'expérience audio ultime avec MTX!

CHARACTERISTIQUES

• Taille compaste
  PCB double face
• Composants montés en surface
• Conception Mosfet
• Filtre répartiteur salle-bas (LPF) et salle-haut (HPF)
• Reinforcement des graves régiable
• Conception exemple de bruit
• Protection contre les courts-circuits, les surtensions et les sous-tensions
  Revetement conforme PCB
• Couvercle en plexiglas pour les contrôles
• Quincaillerie en acier inoxydable
• Les joints de caoutchouc aujourd'hui
• Les joints de caoutchouc depuis 2014 à 2018
• Les joints de caoutchouc depuis 2018 à 2019

FONCTIONS DES COMMANDE

1. Haut-parleurs - Raccordez les haut-parleurs à ces bornes. Vérifie la polarité du fil. Ne branchez jamais les câbles du haut-parleur à la masse du chassin.
2. +BATT (Alimentation +12 volts) - Branchez cette borne par un FUSIBLE ou un DISJONCTEUR à la borne positive de la batterie du vehicule ou à la borne positive de la batterie d'un système audio isolé. AVERTISSEMENT: Protégéz toujours ce fil d'alimentation en installing un fusible ou un disjoncteur de calibre ajustat à moins de 45 cm du branchement à la borne de la batterie.
3. Mise en marche à distance - Cette borne assure la mise en marche de l'amplificateur lorsque l'alimentation 12 volts (+) est appliquée. Raccordez-la au fil de mise en marche à distance de l'appareil source ou à la source du signal.
4. Masse (GND) - Raccordez directement ce cable au chassis du vehicule. Assurez-vous que toute la peinture a ete eliminee jusqu'au metal nu sur le chassis metallique. Utilisez un cable le plus court possible. Il est conseilé de replacer a ce stade la mise a la masse d'usine par un cable de calibre identique ou supérieur a celui du cable d'alimentation du nouvel amplificateur.

ATTENTION: Ne raccordez pas directement cette borne à la borne de masse de la batterie du vehicule ni àaucun des points de masse prévus en usine.

1. Jacks d'entrée RCA - Ces jacks d'entrée sont utilisés par des apparéils sources dotés de sorties RCA. Un apparéil source ayant un niveau minimum de 200mV est exigé pour un fonctionnement correct. L'utilisation de cables à paires torsadées est recommendée pour diminuer le risque de bruit rayonnant dans le système.
2. Commande du gain - La commande du gain fait correspondre la sensibilité de l'amplificateur à la tension du signal de l'appareil source. La plage de fonctionnement va de 5V à 200mV .

REMARQUE: Il ne s'agit PAS d'un réglage du volume.

1. Commande du filtré passée-bas (modèle monobloc) – Cette commande est utilisé pour selectionner la fréquence désirée du filtré répartiteur passée-bas. La fréquence peut être ajustée de 40 Hz à 220 Hz pour tous les modèles des graves, type monobloc.
2. Commande du filtré subsonique (modèle monobloc) – Cette commande peut éliminer les basses fréquences indésirables de 20 Hz (arrêt) à 50 Hz. Cette fonction doit être utilisée uniquement avec des caissons à évents.
3. Commutateur de renforcement des graves (modèle monobloc) - Ce commutateur peut de renforcer le niveau des graves de 0 dB, 6 dB ou 12 dB. La fréquence de renforcement est centré à 50 Hz.
4. Filtre passer-haut (pleine gamme) - Ceci contrôle les fréquences provenant des canaux avant. La coupure des basses fréquences peut être régée de la position arrêt (OFF) à 200 Hz. À la position arrêt (OFF), aucuneasse fréquence n'est coupée,la gamme complète est active.
5. Commande du mode répartiteur et commande de la fréquence (pleine gamme) - Ces commandes permettent de contrôler les fréquences pour les canaux arrêté. Il y a une option pour Low Pass (LP/filtre passse-bas), Full Range (gamme complète) ou High Pass (HP/filtre passse-haut). En mode LP ou HP, la fréquence de filtre peut être régée de 50 Hz à 750 Hz.
6. Indicateur d'alimentation - Cette DEL s'allume quand l'amplificateur fonctionne correctement.
7. Indicateur de protection - La DEL rouge s'allume et clignote en cas d'une anomalie reçue par l'amplificateur. Débranche l'amplificateur et corrigez l'anomalie avant de rebrancher l'amplificateur.

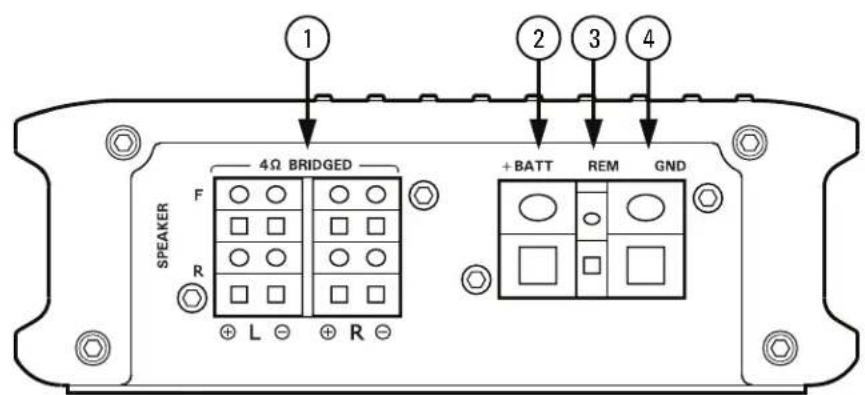

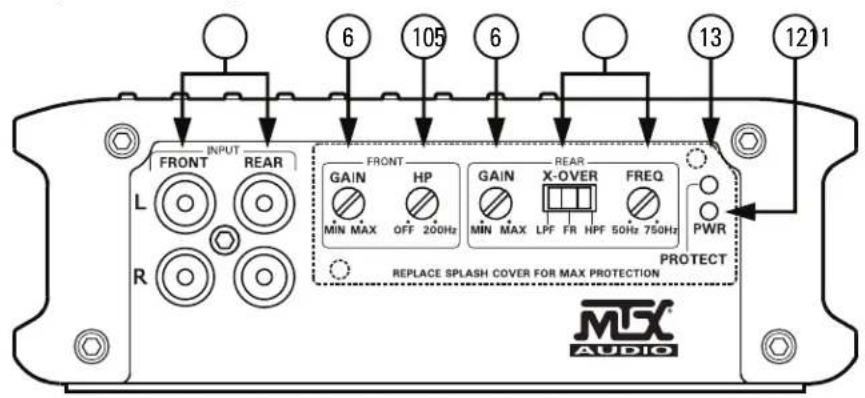

DISPOSITION DU PANNEAU

Disposition du panneau de l'amplificateur 4 canaux

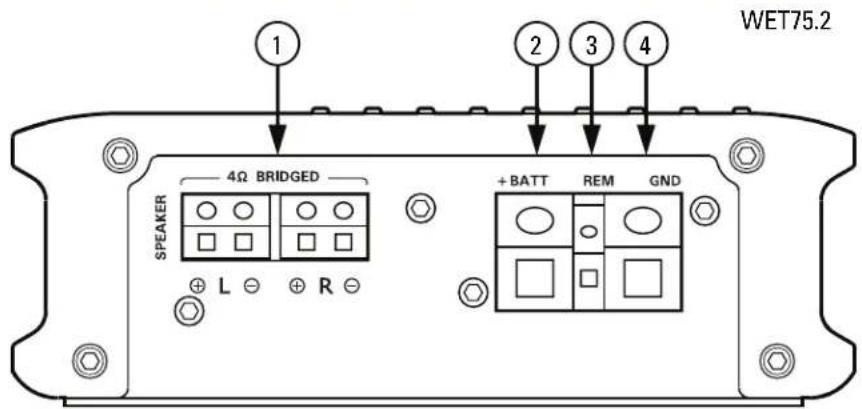

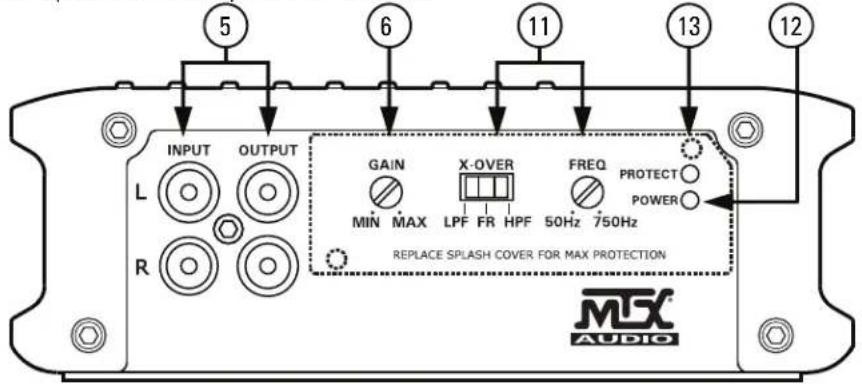

PANEL LAYOUT

Disposition du panneau de l'amplificateur 2 canaux

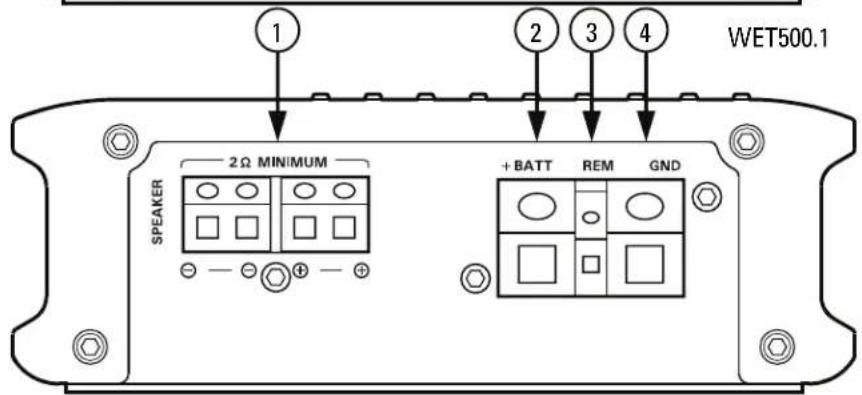

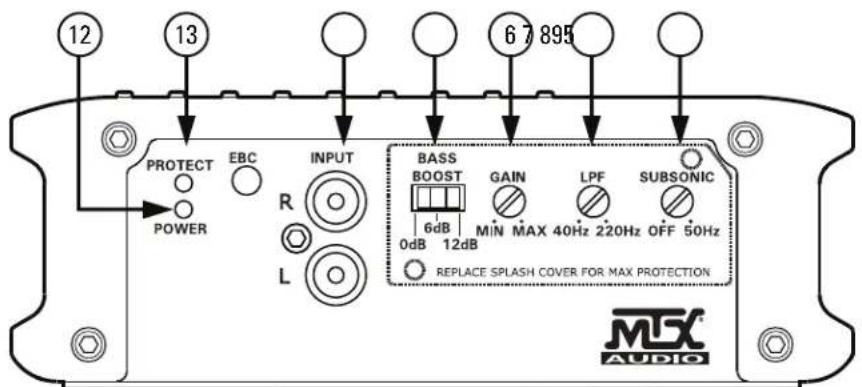

PRESENTATION DU PANNEAU

Présentation du panneau de l' amplificateur monobloc

WET500.1

SCHEMA DE CABLAGE

Voir page 26 pour les schémas de câblage de l'amplificateur.

INSTALLATION ET MONTAGE

MTX conseille de confier l'installation de l'amplificateur série THUNDER à un détaillant MTX agréé. Tout écart des instructions d'installation spécifiées peut entraîner de graves dommages à l'amplificateur, aux haut-parleurs et/ou au système électrique du vehicule. Les dommages entrainés par une installation incorrecte ne sont PAS couverts par la garantie. Vérifiez tous les branchements avant demettre le système sous tension.

1. Débranchez le cable négatif de la batterie du vehicule.
2. Détérminer le lieu de montage de votre amplificateur MTX. Gardez à l'esprit qu'il devrait y avoir débit d'air suffisant pour un bon refroidissement. Marquez les trous de montage de l'amplificateur d'être foré. Avant de percer assurez-vous que tous les fils de vehicules, conduites de gaz, et le réservoir de gaz sont claires et ne pas interférer avec l'installation. Percez les trous désirés et montez l'amplificateur MTX.
3. Installez un cable d'alimentation positif (+) de la batterie du vehicule jusqu'au tablier en utilisant un passé-fil ou une traversée de tablier. Achemine le cable jusqu'à l'intérieur du vehicule et branche-à-la borne (+BATT) de l'amplificateur. Ne raccordez pas encore à la batterie.

REMARQUE: Utilisez uniquement un fil de calibre approprié pour les branchements positifs et négatifs.

1. Installéz un disjoncteur ou un fusible à moins de 45 cm de la batterie. Ceci réduit efficacement le risque de blessure pour les personnes et de dommage pour le vehicule en cas de court-circuit ou d'un accident. Vérifie que le disjoncteur est désactifé ou le fusible est hors du porte-fusible jusqu'à ce que tous les branchements soient effectués. Ensuite, branchez le cable d'alimentation positif à la borne positive de la batterie.
2. Mise à la masse - Repérez un point qui convient sur le chassin du vehicule et éliminez l'intégrality de la peinture, de la salissure ou des débris et mettez à nu la surface métallique. Raccordez le fil de masse à ce point de contact. Branchez l'autre extrémité du fil de masse à la borne de masse (GND) sur l'amplificateur MTX.
3. Raccordez un fil de mise en marche à distance de l'unité source à la borne (REM) de l'amplificateur MTX. Si l'appareil source n'est pas doté d'un fil de mise en marche à distance dédié, vous pouvez brancher la borne REM de l'amplificateur MTX au fil d'antenne électrique de l'appareil source.
4. Acheminez le signal à votre amplificateur MTX en raccordant les cables du signal à l'aide des fiches haute qualité RCA aux sorties correspondantes à l'unité source et aux entrées de l'amplificateur.
5. Raccordez vos haut-parleurs aux bornes du haut-parleur de l'amplificateur MTX en utilisant un fil de calibre adapte au haut-parleur. L'amplificateur MTX peut piloter une charge minimum de 2 Ω (WET75.4 et WET500.1) pour une puissance maximale.
6. Vérifiez à nouveau toutes les étapes précédentes de l'installation, en particulier les branchements des cables et des composants. ÀpRES cette vérification, rebranche le cable négatif de la batterie du vehicule, activez le disjoncteur ou placez le fusible dans le porte-fusible.

REMARQUE: Les niveaux de gain sur l'amplificateur doivent être positionnés au minimum (sens inverse des aiguilles d'une montre) avant de commencer les réglages.

INSTALLATION

Pour la bonne exécution et de la sécurité MTX recommende d'installer un fusible en ligne par les instructions du mode d'emploi selon la formule suivante.

THUNDER1000.1 - 100A Fusible WET500.1 - 60A Fusible WET75.4 - 60A Fusible

EN CAS DE DIFFICULTE

Problème Cause Solution
Aucune indication de DEL	Absence d'alimentation 12 V à la connexion distante	Fournir une alimentation 12 V à la borne
	Absence d'alimentation 12 V à la connexion d'alimentation	Fournir une alimentation 12 V à la borne
	Connexion de masse insuffisante Vérifié	er le raccordement à la masse
	Fusible d'alimentation sauté Remplacer	le fusible
DEL d'alimentation active, aucune sortie	Volume activé Appareil source désactivé	Augmenter le volume sur l'appareil source
	Aucun branchement aux haut-parleurs	Étabrir les branchements aux haut-parleurs
	Commande du gain sur l'amplificateur désactivée	Activer le gain
	Unités de traitement du signal désactivées	Mettre le processeur du signal sous tension
	Tous les haut-parleurs ont sauté (hors d'utilisation)	Remplacer les haut-parleurs
Sortie déformée	Le volume de l'appareil source est trop élevé	Réduire le volume de l'appareil source
	Le gain de l'amplificateur est trop élevé	Réduire le gain de l'amplificateur
Équilibre inversé	Le branchement des fils des haut-parleurs gauche et droit (L et R) est inversé	Corriger le branchement des fils des haut-parleurs
	Les entrées RCA sont inversées Inverser les entrées RCA
Les graves sont faibles	Les haut-parleurs sont câblés hors phase	Câbler les haut-parleurs en phase correcte
	Les caissons de graves utilisés ne sont pas des MTX	Acheter des caissons de graves MTX
Fusibles sautés	Niveau des sorties trop élevés Réduire	le volume
	Amplificateur défectueux Retourner pour réparation

CHARACTERISTIQUES TECHNIQUES

Modèle WET500.1 WET75.2 WET75.4
Description 500 W eff. mono 2 x 75 W eff. 4 x 75 W eff.
Puisance eff. à 14,4 V
Charge 1 Ω NA NA NA
Charge 2 Ω 500 W eff. 2 x 100 W eff. 4 x 100 W eff.
Charge 4 Ω 300 W eff. 2 x 75 W eff.
Caracteristiques
Niveau d'entrée 0,2 à 5 V 0,2 à 5 V
Réponse en fréquence 20 Hz à 220 Hz 15 Hz à 25 kHz 15		Hz à 25 kHz
Filtre passer-bas (LPF) 40 Hz à 220 Hz		50 Hz à 750 Hz (arrière)	50 Hz à 750 Hz (arrière)
Filtre passer-haut (HPF)	NA	50 Hz à 750 Hz (arrière)	10 Hz à 200 Hz (avant)50 Hz à 750 Hz (arrière)
Filtre subsonique	20 Hz à 50 Hz	NA NA
THD at 4Ω, 1W	<0,3 %	<0,3 %	<0,05 %
Rapport signal sur bruit	>75 dB	>78 dB	>78 dB
Renforcement des graves	0 à 6 dB à 12 dB permutable	0 à 6 dB à 12 dB permutable	NA
Meilleure efficacité à 4 Ω	>80 %	>60 %	>60 %
Charge minimum	2 Ω	2 Ω	2 Ω
EBC (commande externe des graves) à distance en option	Oui	NA NA
Protection contre les sous-tensions	Oui, Protection <8 V	Oui, Protection <8 V	Oui, Protection <8 V
Test de court-circuit à la puissance maximale	Bon	Bon	Bon
Température de protection contre la surchauffe	Protection à 80°C/176°F	Protection à 80°C/176°F	Protection à 80°C/176°F
Composants et PCB	Pièces SMD / PCB FR-4 double face	Pièces SMD / PCB FR-4 double face	Pièces SMD / PCB FR-4 double face
Dimensions
Hauteur	56.5mm (2.25")	56.5mm (2.25")	56.5mm (2.25")
Largeur	160mm (6.31")	160mm (6.31")	160mm (6.31")
Longueur	229mm (9.02")	229mm (9.45")	310mm (12.21")

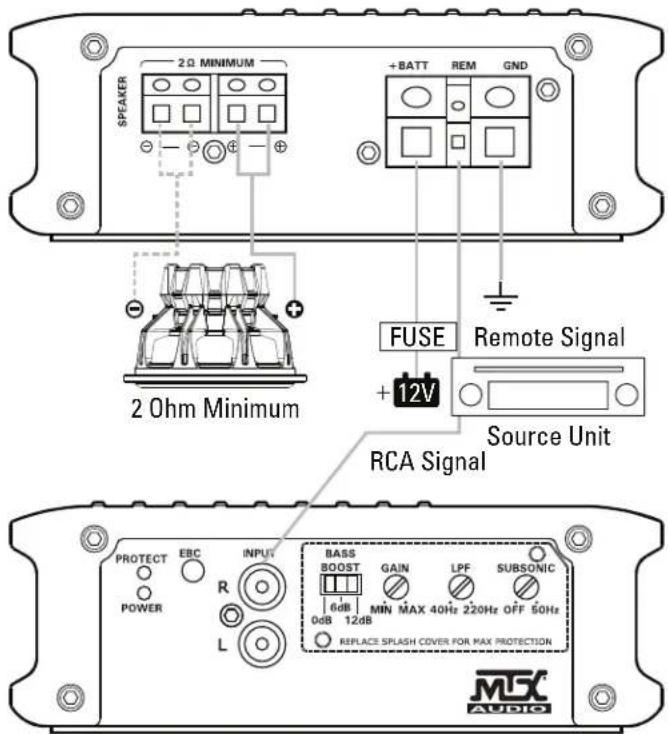

WIRING DIAGRAM

Mono Block Amplifier Wiring (Single Subwoofer Load)

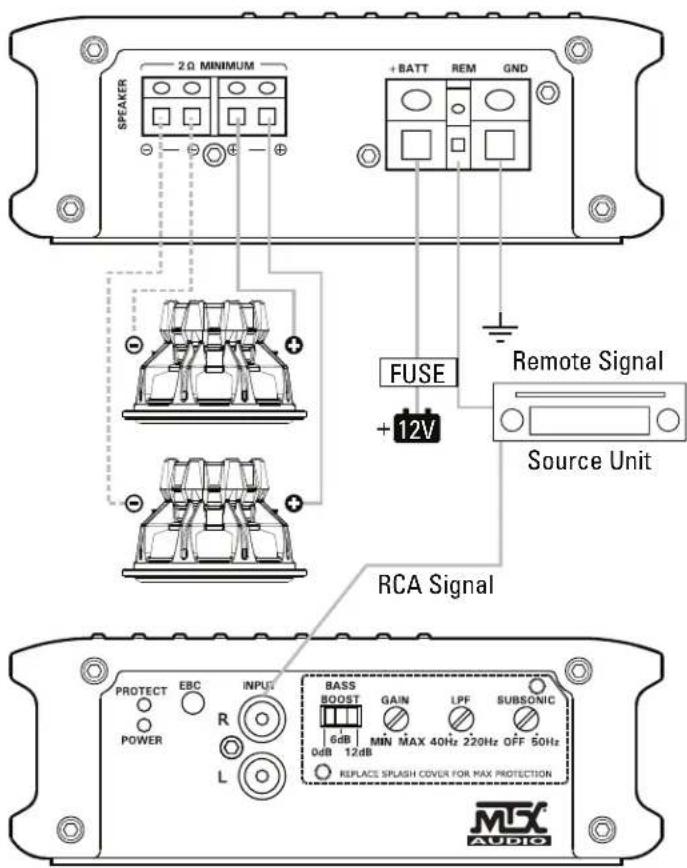

WIRING DIAGRAM

Mono Block Amplifier Wiring (Multi-Subwoofer Load)

REMARQUE: Une charge de caisson de graves en parallèle ne peut être inférieure à la valeur nominale minimale de charge. Les deux bornes négatives sont mises en parallèle à l'intérieur des amplificateurs, comme le sont les deux bornes positives. Ce sont des amplificateurs monoblocs et non des amplificateurs multi-canaux. La charge minimale pour l'amplificateur WET500.1 est de 2 Ω.

WIRING DIAGRAM
