Caractéristiques techniques	Châssis en plastique renforcé, moteur électrique 540, transmission 4WD, roues de 1.9 pouces, débattement de suspension de 100 mm.
Dimensions	Longueur : 508 mm, Largeur : 250 mm, Hauteur : 270 mm.
Poids	Environ 2.5 kg (sans batterie).
Utilisation	Conçu pour le tout-terrain, idéal pour les parcours en extérieur, capable de grimper des pentes et d'affronter des obstacles.
Maintenance	Vérifier régulièrement les roulements et la transmission, nettoyer le châssis après chaque utilisation, lubrifier les pièces mobiles.
Sécurité	Utiliser sous la supervision d'un adulte pour les enfants, ne pas utiliser à proximité de routes ou d'endroits dangereux.
Informations générales	Compatible avec les batteries LiPo 2S, nécessite une télécommande et un récepteur (non inclus), assemblage partiel requis.

FOIRE AUX QUESTIONS - WRAITH 1.9 Axial

Comment puis-je charger la batterie de l'Axial WRAITH 1.9 ?

Connectez le chargeur à la batterie et à une prise de courant. Assurez-vous que le chargeur est compatible avec la batterie et suivez les instructions fournies dans le manuel.

Pourquoi mon Axial WRAITH 1.9 ne répond-il pas à la télécommande ?

Vérifiez si les piles de la télécommande sont chargées et correctement insérées. Assurez-vous également que la batterie de votre véhicule est chargée.

Que faire si mon Axial WRAITH 1.9 ne se déplace pas ?

Vérifiez si la batterie est complètement chargée et si tous les câbles sont bien connectés. Inspectez également les roues pour vous assurer qu'elles ne sont pas bloquées.

Comment régler la direction de mon Axial WRAITH 1.9 ?

Utilisez le bouton de réglage de la direction sur la télécommande pour calibrer la direction en fonction de vos préférences.

Puis-je utiliser l'Axial WRAITH 1.9 dans l'eau ?

L'Axial WRAITH 1.9 n'est pas étanche. Évitez de le conduire dans l'eau ou dans des conditions humides pour prévenir des dommages.

Comment entretenir mon Axial WRAITH 1.9 ?

Nettoyez régulièrement votre véhicule après utilisation, vérifiez les vis et les connexions, et lubrifiez les pièces mobiles si nécessaire.

Où puis-je acheter des pièces de rechange pour l'Axial WRAITH 1.9 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés, de boutiques en ligne spécialisées ou directement sur le site officiel d'Axial.

Mon Axial WRAITH 1.9 fait des bruits étranges, que dois-je faire ?

Vérifiez si quelque chose bloque les pièces mobiles ou si des composants sont usés. Si le problème persiste, envisagez de consulter un professionnel.

Comment puis-je améliorer les performances de mon Axial WRAITH 1.9 ?

Vous pouvez envisager de mettre à niveau la batterie, d'ajouter des pneus performants ou d'améliorer le moteur en fonction de vos besoins et de votre expérience.

MODE D'EMPLOI WRAITH 1.9 Axial

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l'onglet de support de ce produit.

SIGNIFICATION DE CERTAINS TERMES SPECIFIQUES

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :

AVERTISSEMENT: Procedures qui, si elles ne sont pas suivies correctement, peuvent entrainer des dégats matériels et des blessures graves OU engendrer une probabilité élevé de blessure superfi cielle.

ATTENION: Procedures qui, si elles ne sont pas suivies correctement, peuvent entrainer des degats matériels ET des blessures graves.

REMARQUE: Procedures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégats matériels ET évientuelles un faible risque de blessures.

AVERTISSEMENT : Lisez la TOTALÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire

fonctionner. Une utilisation incorrecte du produit peut entrainer sa détiéroration, ainsi que des risques de dégats matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistique. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toututilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entrainer des dégats matériels et endommager le produit. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel compeote des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de dire et de respecter la totalité des instructions et avertissements du manuel avant l'assemblage, le réglage et l'utilisation, ici afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ou toute blessure grave.

14 ans et plus. Ceci n'est pas un jouet.

PRECAUTIONS ET AVERTISSEMENTS LIÉS À LA SECURITE

En tant qu'utilisateur de ce produit, il est de votre seule responsabilité de le faire fonctionner d'une manière qui ne mette en danger ni vous personne, ni de tiers et qui ne provoque pas de dégats au produit lui-même ou à la propriété d'autrui.

Ce modele est controlé par un signal radio, qui peut etre soumis a des interfrences provenant de nombreuses sources hors de votre controle. Ces interfrences peuvent provoquer une perte momentanee de controle. Il est donc conseilé de garder une belle distance de sécurité tout autour de votre modele, ce qui aidera a eviter les collisions ou les blessures.

• Ne faites jamais fonctionner votre modèle lorsque les piles de l'émetteur sont faibles.
• Faites toujours fonctionner votre modele dans une zone dégagée, à l'écart des voitures, de la circulation ou de personnes.
• Ne faites jamais et pour quelques raison que ce soit fonctionner votre modele dans la rue ou dans des zones habitees.
• Respectez scrupuleusement les instructions et averissements à cet effet ainsi que pour tous les équipements optionnels/complémentaires (chargeurs, packs de batteries rechargeables, etc.) que vous utilisez.
• Tenez tous les produits chimiques, les petites pièces et les composants électroniques hors de portée des enfants.
• Ne léchez ni ne mettez jamais en bouche quelque partie de votre modele que ce soit, afin d'éviter tout risque de blessures graves, voir danger de mort.

• Faites bien attention lors de l'utilisation d'outils et lors de l'utilisation d'instruments coupants.

• Faites bien attention lors du montage, certaines pièces peuvent avoir des bords coupants.

• Àprouv avoir utilisé votre modèle, NE touchez PAS à certaines de ces pieces telles que le moteur, le contrôleur électronique de vitesse et la batterie, car elles peuvent encore se trouver à des températures élevées. Vous risque de vous brûler gravement en cas de contact avec elles.
• Ne mettez ni vos doigts ni aucun autre objet entre des pièces en rotation ou en mouvement, vous risqueriez des dommages ou des blessures graves.
• Allumez toujours vous émetteur avant d'allumer le récepteur du vehicule. Éteignez toujours le récepteur avant d'éteindre votre émetteur.
• Veillez à ce que les roues du modele ne soient pas en contact avec le sol, lorsque vous contrôle le fonctionnement de votre équipement radio.

AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS : Toujours acheter chez un revendeur officiel Horizon hobby pour etre sur

d'avoir des produits authentiques. Horizon Hobby decline toute garantie et responsabilité concernant les produits de contrefacon ou les produits ant compatibles DSM ou Spektrum.

TABLE DES MATIERES

Vehicule etanche avec composants electroniques etanches 27

Contenu de la boite 28

Matériel nécessaire 28

Outilires recommandes. 28

Listede contrrole avant de commencer 29

Pièces du vehicule 29

Chargez la batterie du vehicule 30

Installation des piles de I'emmetteur 30

Fonctions de I'emmetteur 30

Installez la batterie du vehicule. 31

Affectation de titre émetteur et votre récepteur 32

Vérifi cation de la portée du système radio 32

Entretien du vehicule 33

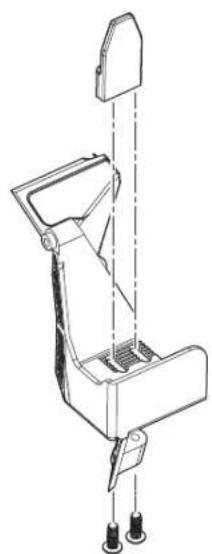

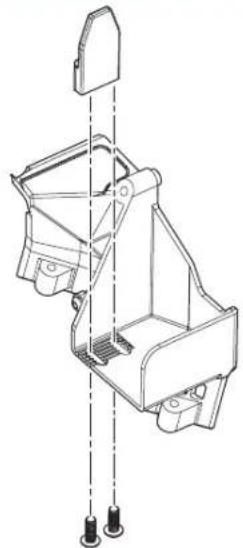

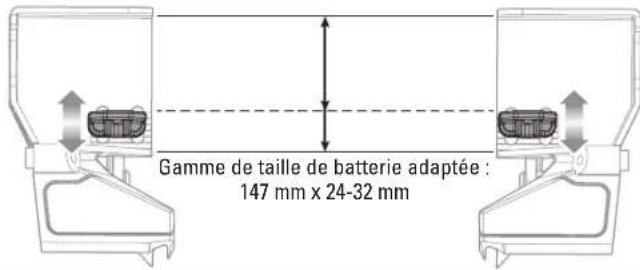

Ajustement du support de batterie 34

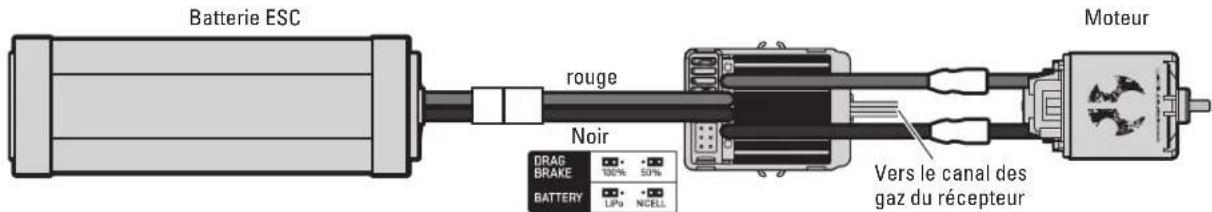

Viateur ESC avant/arriere ae-51 avec freinage par resistance 34

Rapports de transmission 35

Troubleshooting 35

Remarques 35

Garantie et réparations 36

Informations de contact pour garantie et réparation 36

Informationic. 37

Informations de conformité pour l'union europeenne 37

Références des pieces 50

Vues éclatées 55

Listedespieces. 59

Composants electroniques 61

VÉHICULE ÉTANCHÉ AVEC COMPOSANTS ÉLECTRONIQUES ÉTANCHES

Votre nouveau vehicule Horizon Hobby a ete concu et fabriqu en combinant des composants etanches et des composants résistants a I'eau yous permettant d'utiliser ce produit dans plusieurs "Conditions Humides" incluant les fl aques d'eau, les ruisseaux, l'herbe humide, la neige et meme la plueie.

Bien que le vehicule possède une grande résistance vis-à-vis de l'eau, il n'est pas entièrement étanchè et votre vehicule ne doit PAS être utilisé comme un sous-marin. Les différents composants électroniques installés sur le vehicule, comme le contrôleur de vitesse électronique (ESC), le ou les serve(s) et le récepteur sont étanches, cependant la plupart des composants mécaniques résistant aux projections d'eau mais ne doivent pas été immérgés.

Les pièces métalliques comme les roulements, les axes de suspension, les vis et les écrous ainsi que les contacts des prises des cables électriques sont exposés à l'oxydation si vous n'effectuez un entretien supplémentaire après avoir utilisé le produit dans des conditions humides. Pour conserver à long terme les performances de votre vehicule et conserver la garantie, les procédures décrites dans la section « Maintenance en conditions humides » doivent être régulièrement effectuees si vous roulez dans des conditions humides. Si vous ne souhaitez pas effectuer la maintenance supplémentaire requise, vous ne doivent pas utiliser le vehicule dans ces conditions.

ATTENTION: Un défaut de soin durant l'utilisation et un non-respect des consignes suivantes peut entraîner un

dysfonctionnement du produit et/ou annuler la garantie.

PRECAUTIONS GENÉRALES

• Lisez avec attention les procédures de maintenance en conditions humides et vérifi ez que vous possédez tous les outils nécessaires pour effectuer la maintenance du vehicule.
• Toutes les batteries ne peuvent etre utiliser en conditions humides. Consultez la documentation du fabricant de votre batterie avant utilisation.Des precautions doivent etre appliquées quand vous utilise des batteries Li-Po en conditions humides.
• La majorité des émetteurs ne résiste pas aux projections d'eau. Consultez le manuel ou le fabricant de votre émetteur avant utilisation.
• N'utilisez jamais votre émetteur ou votre vehicule sous un orage.

• N'utilise JAMAIS votre vehicule où il pourrait entrer en contact avec de l'eau salée (Eau de mer ou flaque d'eau sur une route salée), ou de l'eau polluée ou contaminée.

• Une petite quantité d'eau peut réduire la durée de vie du moteur s'il n'est pas certifié étanché ou résistant aux projections d'eau. Si le moteur devient excessivement humide, appliquelez légément les gaz pour évacuer le maximum d'eau du moteur. Faire tourner à un régime élevé un moteur humide causeait son endommagement rapide.

• L'utilisation en conditions humides peut réduire la durée de vie du moteur. La résistance de l'eau cause des efforts plus importants. Adapté le rapport de transmission en utilisant un pignon plus petit ou une couronne plus grande. Cela augmentera le couple (et la durée de vie du moteur) quand vous roulez dans la boue, dans les fl aques profondes ou n'importe que toute autre condition humide, cela augmente la charge appliquée au moteur.

MAINTENANCE EN CONDITIONS HUMIDES

Evacuez I'eau collectee par les pneus en les faisant tourner a haute vitesse. Retirez la carrosserie, returnez le vehicule et donne des courts coup s'daccelerateur plein gaz jusqu'a ce que I'eau soit retiree.

ATTENTION: Tenez toujours éloigné des parties en rotation, les mains, les doigts, les outils ou autre objet lâches/pendants.

• Retirez la batterie et sechez ses contacts. Si vous possédez un comprisseur d'air ou une bombe d'air compressé, chassez toute l'humidité qui se trouve dans la prise.
• Retirez les roues du vehicule et rincez-les à l'aide d'un arrooir pour retarder la boue et la poussière. Evitez de rincer les roulements et la transmission.

REMARQUE: N'utilise jamais un nettoyeur haute-pression pour nettoyer le vehicule.

• Utilisez un compresseur d'air ou une bombe d'air compressée pour secher le vehicule et vous aider à retarder l'eau logée dans les renf Oncements et les recoins.
• Vaporisez du lubrifi ant ou de l'anti-humidité sur les roulements, les vis ou autres pièces métalliques. Ne pas en vaporiser sur le moteur.
• Laissez le vehicule secher avant de le stocker. L'eau (et l'huile) peuvent continuer à s'écouler durant quelques heures.
• Augmentez la fréquence d'inspection, de démontage et de lubrifi cation des éléments suivants:

-Les axes de roues et roulements des fuses avant et arriere.
-Tous les boitiers de transmissions, pignons et differentiels.
-Le moteur-nettoyez-le a I'aide d'un aerosol de nettoyant moteur et lubrifi ez les paliers a I'aide de lubrifi ant pour roulements.

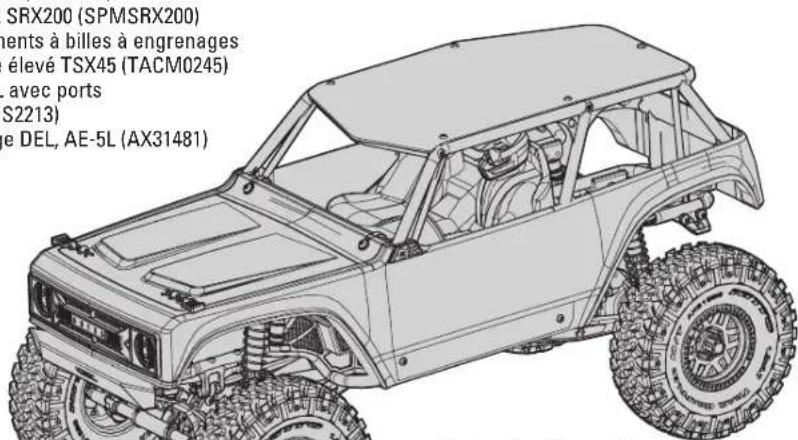

CONTENU DE LA BOITE

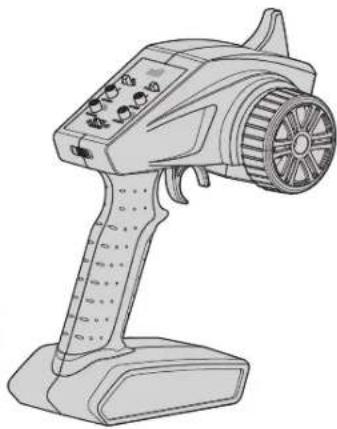

Émetteur Spektrum STX2 2,4 GHz (SPMSTX200)
Wraith 1.9 RTR

-Moteur électric 35T (AX31312)
-Récepteur 2 canaux SRX200 (SPMSRX200)
-Servo à deux roulements à billes à engrenages
metalliques à couple élevé TSX45 (TACM0245)
-Variateur ESC AE-5L avec ports
et méoins DEL (DYNS2213)
-Ensemble d'éclairage DEL, AE-5L (AX31481)

Sachet de pieces Clé cruciforme

MATERIALI NÉCESSAIRE

(4) piles alcalines AA Batterie Li-Po 2-3S

OU

• Batteries NiMH/NiCd à 5-9 cellules

(Connecteur IC3 requis)

OUTILS RECOMMANDES

Cles Allen

(1,5,2,0,2,5mm)

Couteau

Pince

coupante

Ciseaux

courbes

• Prince à bec long

LISTE DE CONTRÔLÉ AVANT DE COMMENCER

	Lisez le manuel
	Familiarisé-z-vous avec le vehicule et ses composants
	Vérifié ez que toutes les vis, en particulier les vis de fi xation de l'arbre de transmission, ont été bien serrées en usine
	Chargez la batterie du vehicule
	Installez 4 piles AA dans l'émetteur

	Mettez l'émetteur en marche
	Installez la batterie du vehicule dans le vehicule
	Contrôlez le bon fonctionnement des gaz et de la direction
	Vérifi ez la portée de votre système radio
	Mançuemrez le vehicule, mettez-vous au défi, et AMUSEZ-VOUS !
	Effectez l'entretien nécessaire sur le vehicule

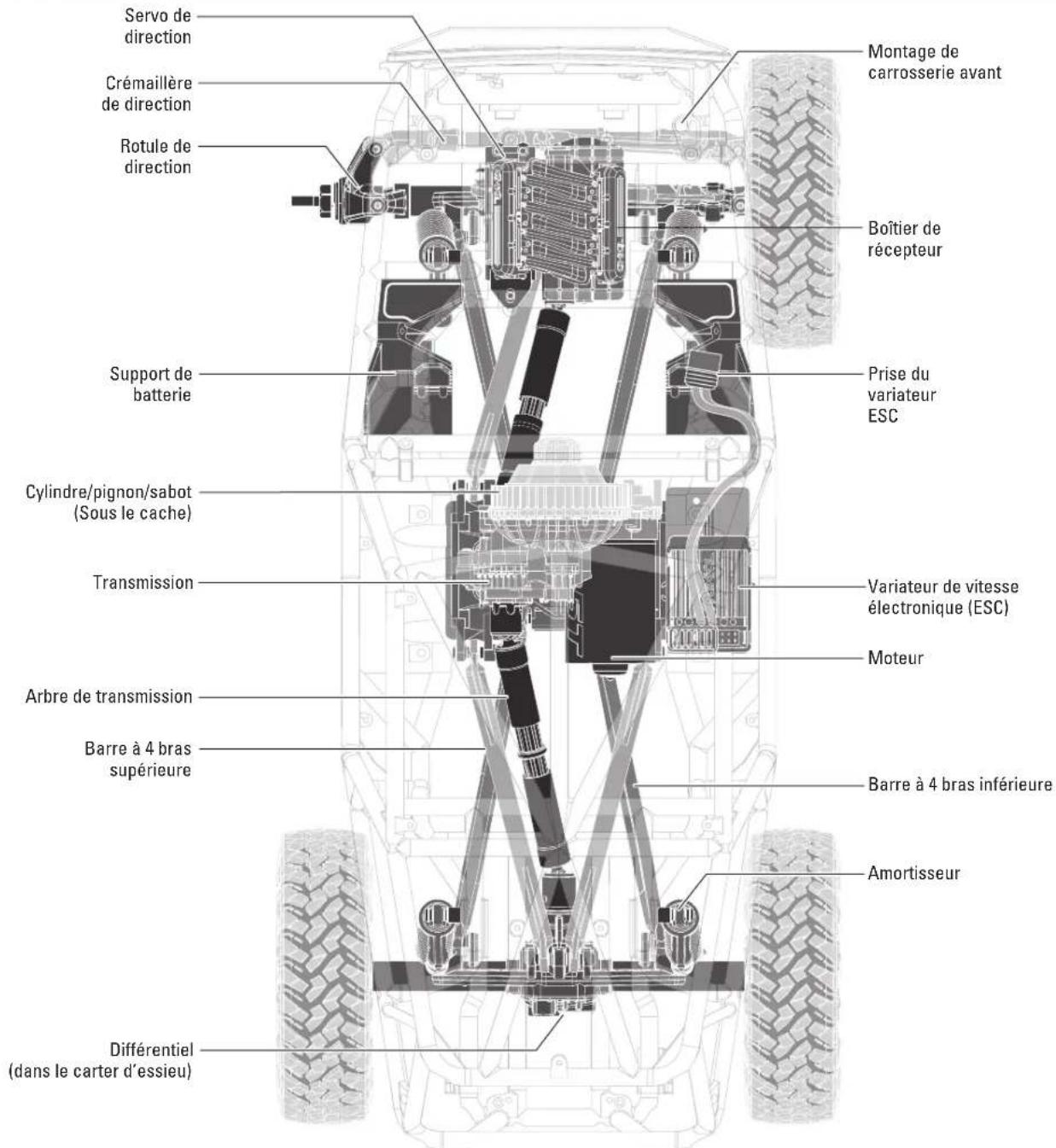

PIECES DU VEHICULE

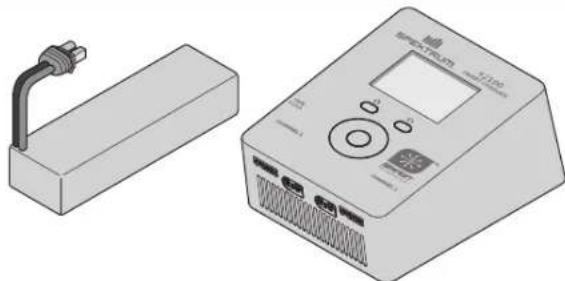

CHARGEZ LA BATTERIE DU VEHICULE

Suivez les instructions du fabricant de votre chargeur pour charger correctement la batterie du vehicule.

ATTENTION : Utilisez uniquement des chargeurs concus pour charger le type de batterie choisi. L'utilisation d'un chargeur

incompatible ou de paramètres de chargeur inadaptés peut entrainer un incendie ou une Explosion de la batterie.

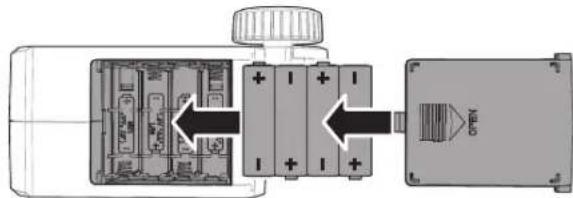

INSTALLATION DES PILES DE L'EMETTEUR

Cet émetteur nécessite 4 piles AA.

1. Retirez le couvercle du compartment à piles.
2. Insérez les piles comme sur l'illustration.
3. Replacez le couvercle.

ATTENTION: Ne retirez jamais les piles de l'émetteur lorsque le

13 modèle est sous tension. Une perte de contrôle du modele, des dommages ou des blessures peuvent survenir.

ATTENTION: Si vous utilisez des piles rechargeables, chargez

1 seulement des piles rechargeables. La charge de piles non rechargeables peut causeur un incendie, entrainant des blessures corporelles et/ou des degats matériels.

ATTENTION: Risque d'explosion si la batterie est replacee par

un type de batterie non conforme. Eliminez les batteries usagees selon les régulations nationales.

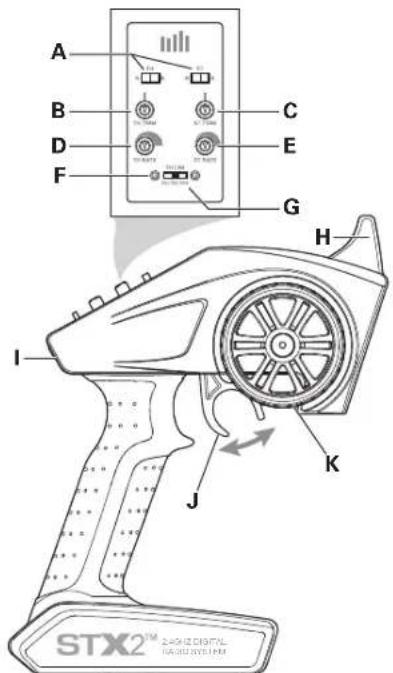

FONCTIONS DE L'EMETTEUR

A. Inversion de servo

Pour inverser la voie des Gaz (TH) ou de la direction (ST), changez la position de l'interrupteur correspondant - "N" correspond à normal et "R" à inversé.

B. Trim des gaz

Permet de régler le neutre des gaz

C. Trim de direction

Permet de régler le neutre de la direction. Normalement, le trim est régèle pour que le vehicule roule droit.

D. Débattements des gaz

Permet de regler la fi n de course des gaz

E. Débattements de la direction

Permet de regler la fin de course de la direction

F. Indicateurs lumineux

Lumières rouges fixes: Indique la connexion radio et la bonne alimentation piles
Lumières vertes clignotantes: Indique que la tension des piles est faible. Remplacez les piles

G. Limites des gaz

Permet de limiter les gaz à 50/75/100%.
Selectionnez 50% ou 75% pour les pilotes moins experimentés ou lorsque vous piloter dans une petite zone.

H.Antenne

I. Bouton d'alimentation
J. Gaz/Freins
K. Volant de direction

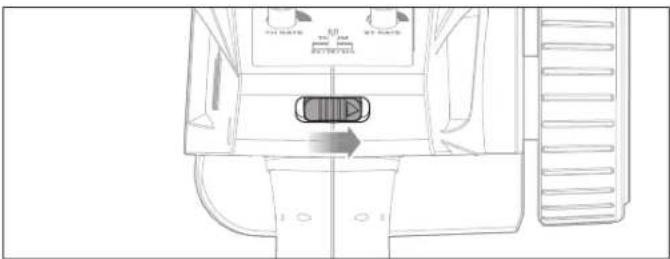

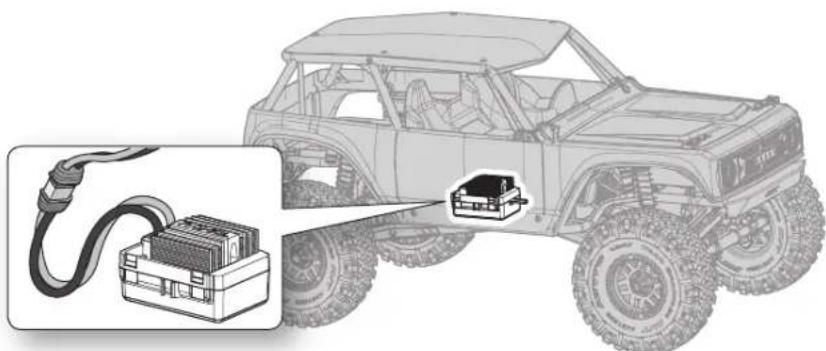

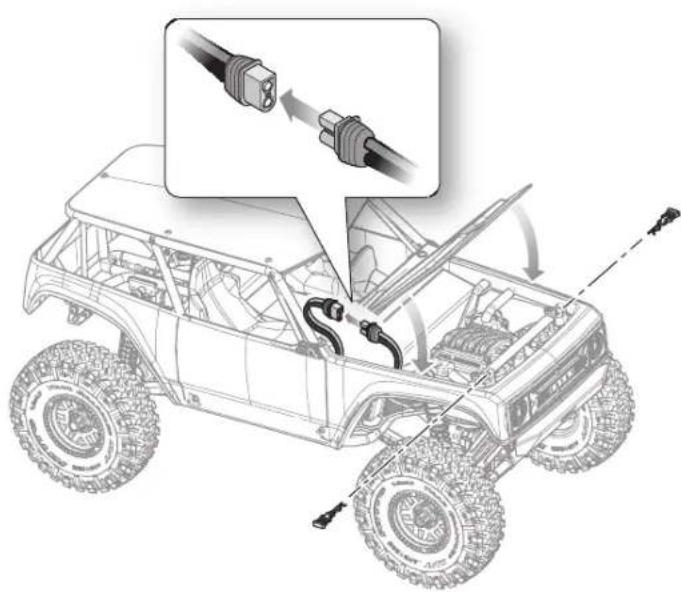

INSTALLALLEZ LA BATTERIE DU VEHICULE

REMARQUE: L'alimentation électrique du vehicule se contrôle en connectant et en déconnectant la batterie du variateur ESC. Allumez toujours l'émetteur avant de connecter la batterie du vehicule. Débranchez toujours la batterie du variateur ESC lorsque celui-ci n'est pas utilisé.

1. Mettez l'émetteur en marche.

1. Retirez les clips de carrosserie et ouvre le capot.

1. Raccordez la batterie au variateur ESC. Fermez le capot et remettez les clips de carrosserie.

REMARQUE: Débranchetzousjourla batterie du variateur ESC avant d'eteindre Iemetreur. Le non-respect de cette consigne peut entrainer une perte de contrôle du vehicule.

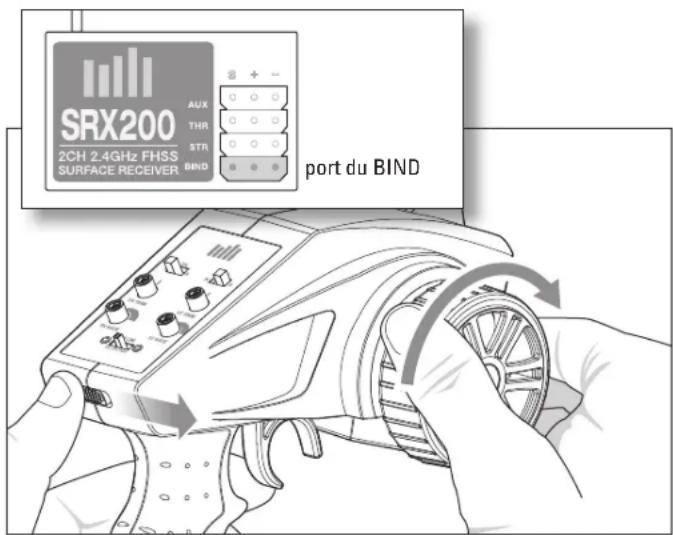

AFFECTATION DE VOTRE ÉMETTEUR ET VOTRE RÉCEPTEUR

L'affection est le processus de programmation du récepteur pour reconnaître le code GUID (identifi cateur global unique) d'un émetteur simple spécifique que. L'émetteur STX2 et le récepteur SPMSRX200 sont affectés en usine. Si vous doivent les réaffecter, suivez les instructions ci-dessous.

1. Branchez la prise d'affection dans le port d'affection (BIND) du récepteur.
2. Connectez une batterie complètement chargée au variateur ESC.
3. Allumez le variateur ESC. La DEL rouge clignote, indiquant que le récepteur est en mode bind (affectation).
4. Centrez les cadrans ST TRIM et TH TRIM sur I'emetteur.
5. Tournez le volant complètement à droite. Allumez l'émetteur tout en maintainant le volant à droite.
6. Relâchéz le volant lorsqu'la DEL du récepteur cesse de clignoter.
7. Retirez la prise d'affection, puis éteignez le récepteur pour enregistrer les réglages.
8. Éteignez l'émetteur.
9. Debranche la prise d'affection et rangez-la dans un endroit adaptable.

Vous devez effectuer à nouveau l'affection :

• si différentes positions de sécurité intégrée sont souhaitées, par ex. lors
  du changement des gaz ou de l'inversion de la direction;
• lors de l'affection du récepteur à un émetteur différent.

VERIFICATION DE LA PORTÉE DU SYSTEME RADIO

Contrlez le système radio pour vous assurer de son bon fonctionnement et de sa portée adaptée avant d'utiliser le vehicule.

1. Allumez I'emetteur.
2. Connectez la batterie dans le vehicule.
3. Demandez à un ami de tener le vehicule tout en gardant les mains et les vêtements amples à l'écart des pieces en mouvement.
4. Eloignez-vous jusqu'à la distance maximale prévue d'utilisation du vehicule.
5. Tournez le volant de chaque côte et faites fonctionner l'accelérer en marche avant et arrêté, en vous assurant qu'il n'y a aucun comportement irregular.
6. Si vous constatiez un comportement irregularier, NE PAS utiliser le vehicule. Appelez le service clientèle pour obtenir de l'aide.

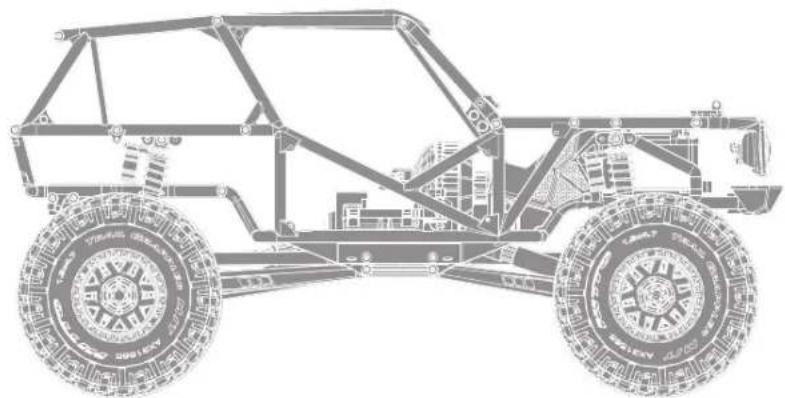

ENTRETIEN DU VEHICULE

Tout comme une voiture ou un camion grandeur nature,Vote vehicule telecommande doit etre entretenu regulierement pour conserver une performance optime.L'entretien preventif permet egalment d'eviter toute casse superflue pouvant entrainer des reparations couteuses.Voici ci-dessous quels suggestions pour entretenir correctement voire vehicule.

Remplacez les pieces visiblement tordues ou cassees

Contrôle l'usure des joints à rotule dans la tringlerie de direction et de suspension (remplacez si nécessaire)

Contrôlez les vis de fi xation de l'arbre de transmission et appliquez du frein-fi let si nécessaire

Verifi ez que les amortisseurs absorbent effi cacement les chocs et de façon fl uide

Assurez-vous qu'il n'y a aucune connexion l'chy ou aucun fi I effi loché

Vérifi ez que les écrous de roue sont bien serrés

Assurez-vous que les talons de roue sont toujours fermement collés sur toute la circonférence de la jante

Assurez-vous que le chassis est exempt de crasse et de débris

Vérifi ez qu'il n'y a aucune vis desserrée sur le chassin, en particulier les vis de blocage des rotules, des moyeu en C et des essieux

Vérifi ez que la transmission fonctionne de façon fluide, sans grippages

Le cas échéant, contrôlez le bon fonctionnement de l'embrayage

Verifi ez que I'antenne du recepteur n'est pas endommagée

Verifi ez que la direction n'est pas grippée

Verifi ez que les engrenages à pignons et les engrenages cylindriques ne sont pas endommages

Remplacez les piles de I'emetreur lorsque I'emetreur vous y invite, comme décrit dans la section Fonctions de I'emetreur

AJUSTEMENT DU SUPPORT DE BATTERIE

M3x8mm (x4)

Ajustez le support selon la taille de la batterie du vehicule.

VARIATEUR ESC AVANT/ARRIÈRE AE-5L AVEC FREINAGE PAR RÉSISTANCE

PARAMETRAGE

Il n'est normalement pas nécessaire de calibrer les gaz au déballage. Toutfois, afi d'augmenter la portée des gaz sur différents émetteurs, il est nécessaire de calibrer le variateur ESC :

Montez le variateur ESC à un endroit bien aéré et isolé des vibrations et des chocs.
- Connectez les fiès du moteur du variateur ESC au moteur, rouge sur rouge et noir sur noir.
- Branchez le récepteur dans le canal des gaz du récepteur.
- Avant de brancher la batterie dans le variateur ESC, assurez-vous que votre émetteur est allumé et que le compensateur des gaz est réglé sur zéro.
Raccordez la batterie au variateur ESC. Le vehicule sera mis sous tension une fois la batterie connectee.

ATTENTION: Maintenez toutes les parties du corps et tous les vêtements amples à l'écart des pièces en mouvement tant que la vie est connectée au variateur ESC.

ATTENTION: Connectez toujours le variateur ESC uniquement à une source d'alimentation adaptée ayant la bonne tension et laonne polarite. Une tension inadaptee ou une polarite inversee endommagera le variateur ESC.Lendommagement du variateur ESC cause par une tension inadaptee ou une polarite inversee n'est pas couvert par la garantie.
- Testez la commande de marche avant et de marche arrriere à l'aide de l'émetteur.

Pour calibrer le variateur ESC :

• Allumez l'émetteur et mettez la commande des gaz sur neutre.
• Connectez la batterie au variateur ESC et attendez 3 secondes que le variateur ESC initiale un autodiagnostic et un calibrage automatique des gaz.
  Le variateur ESC est pret a fonctionner lorsque vous entendez un bip long provenant du moteur.
• Déconnectez toujours la batterie lorsque le vehicule n'est pas utilisé.

REMARQUES

Le freinage par résistance est regle en usine a 100% .
- La coupure de batterie LiPo est reglee en usine sur « ON » (active).

SPECIFICATIONS DU VARIATEUR ESC

Tension d'entrée 2-3S Li-Po, 5-9	Cellules NiMH/NiCd
Taille 46,5 mm x 34 mm x 28,5 mm
Poids 70 g
Limite de moteur 12T 2S/18T 3S
FET sur résistance 0,002
Courant nominal/de crête 180	A
Courant de freinage	90 A
Tension du BEC/A	6,0 V 3,0 A de crête
Fréquence de modulation de largeur d'impulsion (PWM)	1 KHz

ETAT SONORE DU VARIATEUR ESC

1 bip court	La batterie est NiMH/NiCd
2 bip courts	La batterie est LiPo 2S
3 bip courts	La batterie est LiPo 3S
1 bip long	Autodiagnostic et calibrage des gaz OK, le variateur ESC est prét à fonctionner

RAPPORTS DE TRANSMISSION

Tableau des rapportes d'engrenage cylindrique/à pignons - Transmission LCX
	12 13 14	15 16 17 18
56 45.50 42	.00 39.00 36.40 34.13	32.12 30.33
60 48.75 45	.00 41.79 39.00 36.56

GUIDE DE DEPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION
Le vehicule ne rouge pas	Les piles ne sont pas installéescorrectement dans l'émetteur	Assurez-vous que les piles sont correctement installées dansl'émetteur
	Batterie faible ou absence dans le vehicule Installez une batterie venant d'être chargée dans le vehicule
	Moteur endommagé Remplacez le moteur
	Câblage effi loché ou cassé Remplacez tout fi I endommagé
	Le variateur ESC est coupé par le circuit deprotection contre la surchauffe	Laissez le variateur ESC refroidir complètement
Perte de contrôle du vehicule	Mauvais placement de l'antenne	Assurez-vous que l'antenne de l'émetteur n'est pas bloquée et quel'antenne du récepteur est bien placée
	Batteries faibles ou absentes dansl'émetteur ou le vehicule	Installez une batterie venant d'être chargée dans le vehicule etdes piles neuves dans l'émetteur
	Mauvaise position neutre ou ducompensateur	Ajustez le compensateur de direction
	Mauvaise connexion du récepteur et/ou dela batterie	Contrôlez toutes les connexions du récepteur et de la batterie
La fonction de direction et/ou des gaz estinversée	La course du servo est inversée au niveaude l'émetteur	Mettez le commutateur d'inversion de servo de l'émetteur à labonne position
	Les câbles du moteur sont mal connectés	Vérifi ez que tous les câbles du moteur sont bien connectés et sontà la bonne polarité

REMARQUES

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garan tie. La garantie s'applique uniquement aux produits achétés chez un revendeur Horizon agrée. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se reserve le droit de modifier les dispositions de la presente garantie sans avis préalable etRévoque alors les dispositions de garantie existantes.
(b) Horizon n'endosse aucune garantie quant a la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifiér si le produit correspond à ses capacities et à l'utilisation prévue.
(c) Recours de l'acheteur - Il est de la seule discrétion d'Horizon de déterminer si un produit représentant un cas de garantie sera réparé ou échéné. Ce sont à les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se reserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décid tion de réparer ou de replacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifi cations de chaque nature qu'elles soient.

La garantie ne couvre pas les dégats resultant d'un montage ou d'une manipulation errones, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuees par Horizon. Les retours effectuels par le fait de l'acheteur directement a Horizon ou a l'une de ses représentations nationales require une confirmation écrite.

Limitation des dommages

Horizon ne saurait etre tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés dequelque maniere que ce soit au produit et ce, independamment du fait qu'un recours puisse etre formule en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours depassant la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'eventuelles combinaisons de produits choisis par I'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résultat. Horizon Hobby ne saurait etre tenu responsable d'une utilisation ne respectant pas les lois, les regles ou reglementations en vigueur.

En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie fi Gurant dans le present document. Si vous n'etes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des dégats matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de dire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation errée et des accidents entrainant des blessures et des dégats. Horizon Hobby ne saurait être tenu responsable d'une utilisation ne respectant pas les lois, les règes ou règlements en vigueur.

Questions, assistance et réparations

Votre revendeur spécialise local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si vous produit doit faire l'objet d'une maintenance ou d'une réparation, adressé-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soignement. Veuillez notes que le carton d'emballage d'origine ne suffit pas, en règle générale, à protégger le produit des dégats pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en presence d'une preuve d'achat originale émanant d'un revendeur spécialise/agree, sur laquelle fi gument le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confi rme, le produit sera réparé. Cette décision relève uniquement d'Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuee après que nous ayons reçu la confi ration du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réxpédition. En l'absence d'un accord pour la réparation dans un délambda de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicosptères et des voitures radiocommandées, sont extrémement coûteuses et doivent par conséquent être effectues par l'acheteur lui-même.

10/15

INFORMATIONS DE CONTACT POUR GARANTIE ET REPARATION

Pays d'achat Horizon Hobby Numéro de téléphone/E-mail Adresse

Union Européenne

Horizon Technischer Service [e-mail]: Horizon Hobby GmbH [phone]

Hanskampring 9D 22885 Barsbüttel, Germany

INFORMATIONIC

CANICES-3 (B)/NMB-3(B)

IC: 21682-SSTC9202

Le present appeareil est conforme aux CNR d'Industrie Canada applicables aux appeareils radio exempts de licence. L'exploitation est autorisee au deux conditions suivantes : (1) l'appeeil ne doit pas produire de brouillage, et (2) I'utiliser du l'appeeil doit accepter tout brouillage radioelectrique subi, meme si le brouillage est susceptible d'en comprometre le fonctionnement.

INFORMATIONS DE CONFORMITE POUR L'UNION EUROPEENNE

EU COMPLIANCE STATEMENT:

Axial Wraith 1.9 (AXI90074)

Horizon Hobby, LLC declare par la presente que ce produit est en conformite avec les exigences essentielles et les autres dispositions des directives CEM et RED.

Une copie de la déclaration de conformité européen est disponible à : http://www.horizonhobby.com/content/support-render-compliance.

INSTRUCTIONS RELATIVES À L'ELIMINATION DES D3E POUR LES UTILISATEURS RÉSIDANT DANS L'UNION EUROPÉENNE

Ce produit ne doit pas etre elimine avec dautres dechets. Il relève de la responsabilité de l'utiliser d'éliminer les équipements mis au rebut en les remettant à un point de collecte désigné en vue du recyclage des déchets d'équipements électriques et Electroniques. La collecte et le recyclage séparés de vos équipements au moment de leur élimination aideront à preserver les ressources naturelles et à garantir que les déchets seront recyclés de manière à protéger la santé humaine et l'environnement. Pour plus d'informations quant aux lieux de dépôt de vos équipements mis au rebut en vue du recyclage, veuillez contacter votre mairie, votre service de traitement des ordures menagères ou le magasin dans lequel vous aze achete le produit.

AVVISO
