BEDIENUNGSANLEITUNG WRAITH 1.9 Axial

Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby LLC geändert werden. Eine aktuelle Version ersehen Sieitte im Support Feld unter: http://www.horizonhobby.com.

ERKLÄRUNG DER BEGRIFFE

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf entsprechlich hohe Gefahrenrisiken beim Betrieb these Products hinzuweisen:

WARNING: Wenn diese Verfahren nicht korrekt befolgrt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.

WARNING: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wir das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder personlichem Eigentum führen oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfährigkeiten. Wir diese Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schaden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehemigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. These Bedienungsanleitung enthalt Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu denen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schaden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

SICHERHEITSHINWEISE UND WARNINGEN

Als Nutzer these Productes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährung und die anderer oder Beschädigung an anderen Eigentum ausschreiben.

Das Modell ist ferngesteuer und anfällig für bestimmte äußere Einflüsse. Diese Einflüsse können zum vorübergehenden Verlust der Steuerfähigkeit führen, so dass es immer sinnvoll ist genugend Sicherheitsabstand in alle Richtungen um das Modell zu haben.

• Fahren Sie das Modell nie mit fast leeren oder schwachen Senderbatterien.
• Betreiben Sie Ihr Modell stets auf offenen Geländen,weit ab von Automobilen, Verkehr und Menschen.
  Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen.
• Beachten Sie vorsichtig alle Hinweise und Warnungen für das Modell und allen dazu gehörigen Equipment.
• Halten Sie alle Chemikalien, Kleinteile und elektrische Bauteile aus der Reichweite von Kindern.
• Lecken Sie niemals an Teilen von ihrer Modell odernehmen diese in den Mund, da diese Sie ernstchaft verletzten oder toten können.

• Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharf Instrumente verwenden.

• Seien Sie bei dem Bau vorsichtig, da eine Teile scharfe Kanten haben können.

• Fassen Sieitte unmittelbar nach dem Betrieb nicht den Motor, Regler oder Akku an, da diese Teile sich sehr erwärmen konnen und Sie sich bei dem berühren ernsthaft verbrennen konnen.
• Fassen Sie nicht in drehende oder sich bewegende Teile, da sich sich ernsthaft damit verletzen können.
• Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger im Fahrzeug einschalten.
• Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn Sie die Funktionen überprüfen.

WARNING VOR GEFALSCHTEN PRODUKTEN: Sollten Sie jemals eine Spektrum Komponente ersetzen wollen, kaufen Sie die benöttigten Ersatzteile immer bei Horizon Hobby oder einem von Horizon Hobby autorisierten Handler, um sicherzugehen, dass Sie beste Spektrum Qualität

erhalten. Horizon Hobby, LLC lehtned wede Haftung, Garantie und Serviceleistung in Bezug auf, aber nicht ausschliecht fur, Kompatilitats- und Leistungsansprüche von gefalschten Produkten oder Produkten, die angegeben mit DSM oder Spektrum kompatibel zu sein, ab.

INHALTSVERZEICHNIS

Wassergeschütztes Fahrzeug mit wasserdichter Elektronik 15

Packungsinhalt. 16

Erforderliches Zubehör 16

Empfohlene Werkzeuge 16

Erste-Schritte-Checkliste 17

Fahrzeugteile 17

Laden des Fahrzeug-Akkus 18

Einsetzen der Senderbatterieien 18

Funktionen des Senders 18

Den Fahrzeug-Akku einsetzen 19

Binden 20

Reichweitentest fur das Funksystem durchfuhren 20

Fahrzeugwartung 21

Die Akku-Halterung anpassen 22

AE-5L Vorwarts-/Rückwarts-Geschwindigkeitsregler mit Schleppbremse 22

Übertragungsverhältnis 23

Troubleshooting 23

Anmerkungen 23

Eingeschränkte Garantie 24

Garantie und Service Kontaktinformationen 24

Konformitätshinweise für die Europäische Union 25

Teilereferenz 50

Explosionszeichnungen 55

Teileisten 59

Electronik 61

WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK

Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von Wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pflutzen, Bächen, nassem Gras, Schnee oder)sagar Regen ermöglich.

Obwohl das Fahrzeug sehr Wasserfest ausgelegt ist, ist es nicht vollständig wasserdicht und solte NICTT wie ein U-Boot behandelt werden. Die verschiedene elektronischen Komponenten wie der elektronische Fahrtregler (ESC), die Servos und Empfänger sind wasserdicht, die meisten Mechanischen Komponenten sind nur wasserbestandig und sollen den daher nicht untergetaucht werden.

Metallteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu erhalten, müssen Sie die Wartung wie in der Wartungsanleitung nach Fahren in nasser Umgebung beschrieben durchführten. Sollten Sie diese zusätzliche Wartung nicht ausführten wollen, darüber Sie ihr Fahrzeug unter diesen Bedingungen nicht betreiben.

ACHTUNG: Mangelnde Aufmerksamkeit bei dem Gebrauch dieser

Produktes in Verbindung mit den folgenden Sicherheitshinweisen

könnte zu Fehlfunktionen und zum Verlust der Garantie führen.

ALLGEMEINE SICHERHEITSHINWEISE

-itte lessen Sie sich die Wartungsanleitung nach Fahrten in nasser Umgebung sorgfältig durch und stellen sicher, dass Sie alle Werkzeuge für eine Wartung des Fahrzeuges haben.
- Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus. Achtsamkeit und Vorsicht ist notwendig wenn Sie LiPo Akkus in feuften Umgebungen einsetzen.
- Die meisten Sender sind nicht wasserfest. Sehen Sieitte bzw vor Inbetriebnahme in der Bedienungsanleitung ihres Senders nach oder kontaktieren Sie den Hersteller.
- Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb.
- Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit Salzwasser oder verschmutzten, belasteten Gewässernkommen kann. Salzwasser ist sehr leitend und stark korrosionsfordernd, sein Sie daher sehr achtsam.
- Schon geringer Wasserkontakt kann den Motor beschädigten wenn er nicht für den Betrieb in Wasser ausgelegt ist. Solfte der Motor nass geworden sein geben Sie etwas Gas bis die meiste Feuchtigkeit vom Motor halten ist. Lassen Sie einen nassen Motor auf hoher Geschwindigkeit laufen wird these den Motor sehr Schnell beschädigten.
- Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren, da diese den Motor stark beansprucht. Verändern Sie die Untersetzung zu einemkleinerem Ritzel oder größeren Zahnrad. Dieses erhöht das Drehmoment (und verlangert die Motorlebensdauer) bei dem Betrieb in Matsch, tieferen Pflutzen oder anderen Bedingungen, die die Last des Motors für einen längeren Zeitraum erhöhen.

WARTUNG SANLEITUNG NACH FAHRTEM IN NASSER UMGEBUNG

• Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernst ist.

ACHTUNG: Halten Sie immer die Höhe, Finger, Werkzeuge und andere lose oder hangende Objekte weg von drehenden Teilen Sie diese Technik des Trocknens praktizieren.

• Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollen Sie einen Kompressor oder Druckluft zur Verfügung haben, blasen Sie damit das Wasser aus dem Motorgehäuse.
• Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spulen Sie vorsichtig mit einem Gartenschlauch ab. Vermeiden Sie die Lager oder den Antrieb direkt zu spulen.

HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das Fahrzeug zu reinigen.

• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder einer Druckluftfl asche und entfern so das Wasser aus den Spalten und Ecken.
• Spruhen Sie alle Lager, Befestigungen und andere Metallteile mit einem wasserverdrengendem Leichtöl oder Schmiermittel ein. Spruhen Sie nicht den Motor ein.
• Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das Abtopfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern.
• Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und schmieren) von folgenden Komponenten:
• Vorder- und Hinterachse, Aufnahme und Lager.
• Alle Antriebswellen Lager, Gehäuse, Getriebe und Differentiale
• Motor: reinigen Sie den Motor mit einem Aerosol Reiniger und ölen Sie dann die Lager mit leichtem Motoröl.

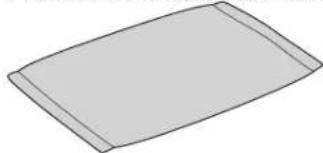

PACKUNGsinHALT

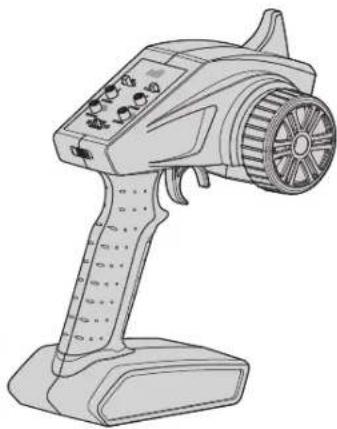

• Spektrum STX2 2,4 GHz Sender (SPMSTX200)

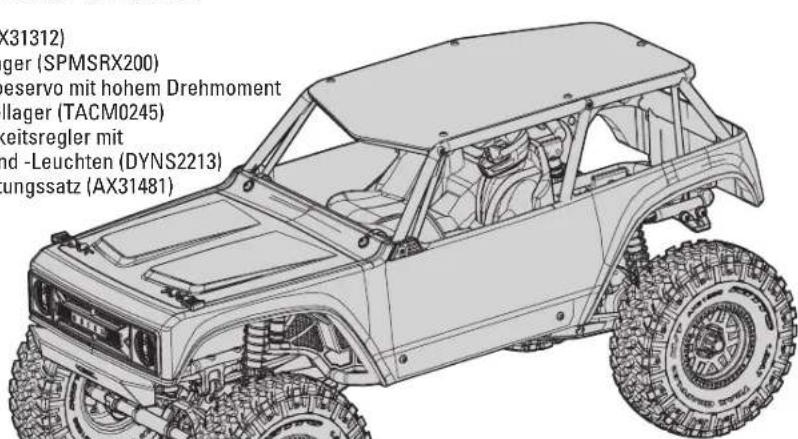

  Wraith 1.9 RTR

-35T Elektromotor (AX31312)
- SRX200 2CH Empfänger (SPMSRX200)
-TSX45 Metallgetriebeservo mit hohem Drehmoment
und doppeltem Kugellager (TACM0245)
-AE-5L Geschwindigkeitsregler mit
LED-Anschlüssen und -Leuchten (DYNS2213)
-AE-5L LED-Beleuchtungssatz (AX31481)

Teilebeutel - Kreuzschlitzschlussel

• 5-9-zelliger NiMH/NiCd-Akku

(IC3-Anschluss erforderlich)

	Lesen Sie das Handbuch
	Machen Sie sich mit dem Fahrzeug und seinen Komponenten vertraut
	Alle Schrauben, insbesondere die Feststellschrauben der Antriebswelle, worksichtig auf festen Sitz prüfen
	Laden des Fahrzeug-Akkus
	Die 4 AA-Batterien in den Sender einsetzen
	Den Sender einschalten

	Die Akkus in das Fahrzeug einsetzen
	Überprüfen der ordnungsgemäßen Funktion der Gaszufahr und der Lenkung
	Reichweitentest für das Funksystem durchführren
	Fahren Sie das Fahrzeug, fordern Sie sich selbst hereaus undGENIEßen Sie es!
	Notwendige Wartungsmaßnahmen am Fahrzeug vornehmen

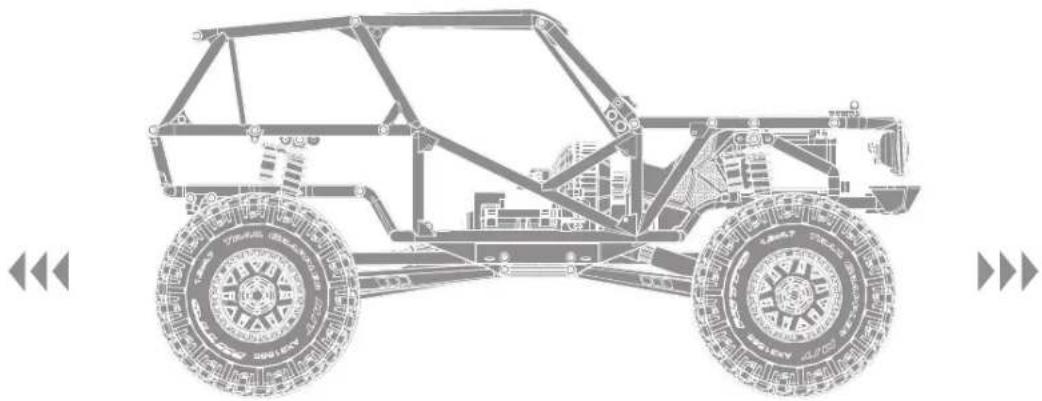

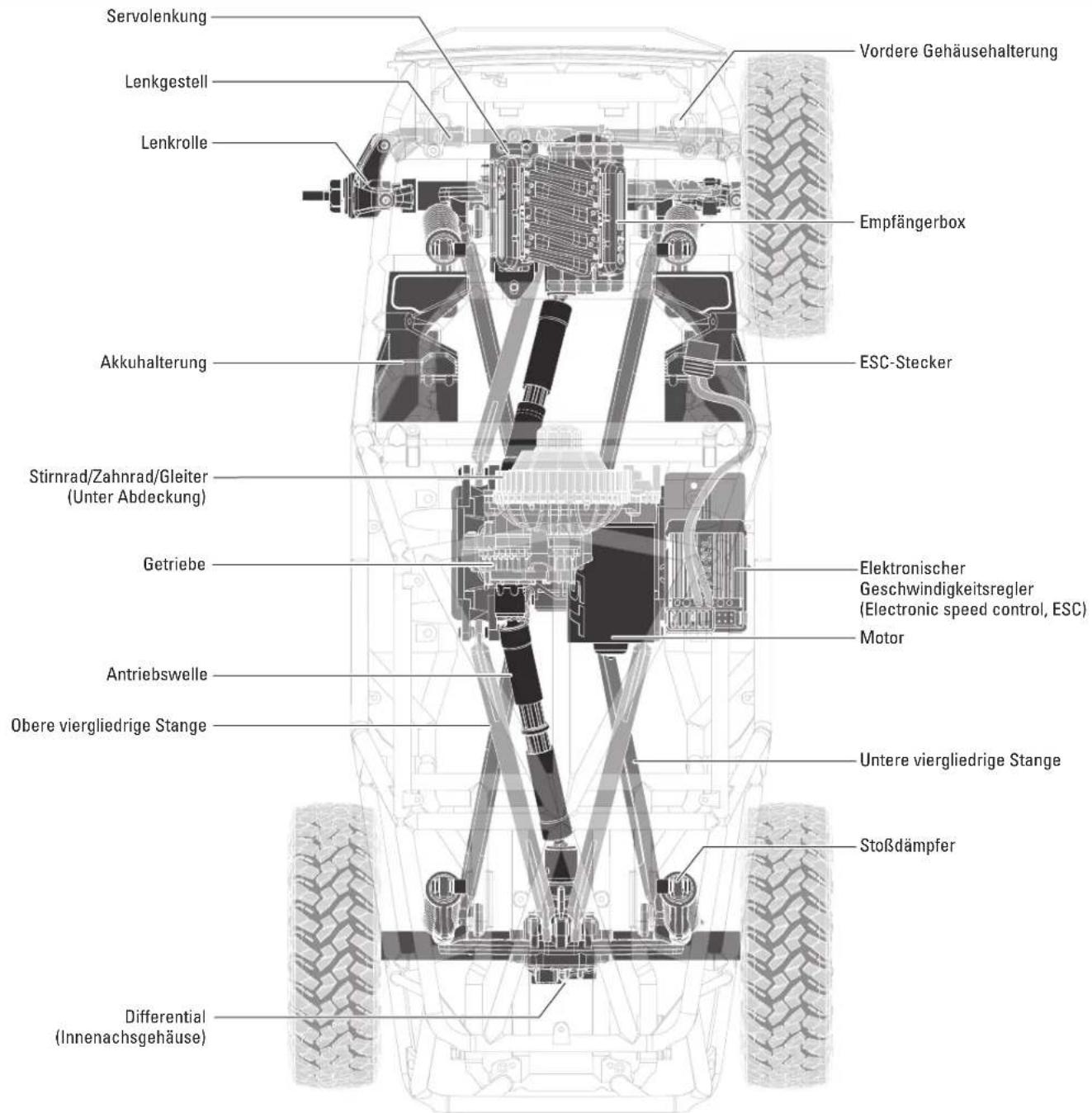

FAHRZEUGTEILE

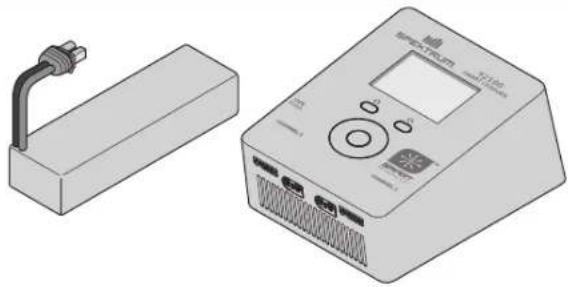

LADEN DES FAHRZEUG-AKKUS

Befolgen Sie die Anweisungen des Herstellers Ihres Ladegerats, um den Fahrzeug-Akku ordnungsgemäß zu laden.

ACHTUNG: Verwenden Sie nur Ladegeräte, die für das Laden des gewählten Akkutypes ausgelegt sind. Die Verwendung eines falschen Ladegeräts oder eine falsche Ladeeinstellung kann dazu führen, dass der Akku brennt oder explodiert.

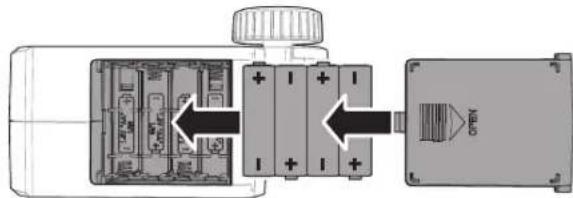

EINSETZEN DER SENDERBATTEREIER

Für den Betrieb sind 4 AA Batterien erforderlich.

1. Nehmen Sie die Batterieiklappe vom Sender ab.
2. Setzen Sie die Batterien wie abgebildet ein.
3. Setzen Sie die Batterieiklappe wieder auf.

ACHTUNG: Entfernen Sie niemals Batterien aus dem Sender, während das Model eingeschaltet ist. Ein Verlust der Kontrolle über das Modell, Schaden oder Verletzungen können auftreten.

ACHTUNG: Wenn Sie wiederaufl adbare Akkus verwenden, dürfen Sie nur diese laden. Das Laden von nicht aufl adbaren Batterien können diese zur Explosion bringen, was Sach- und Personenschäden zur Folge haben können.

ACHTUNG: Es besteht Explosionsrisiko wenn die Akkus durch einen falschen Typ ersetzt werden. Entsorgen Sie verbrauchte Batterien den Vorschriften entsprechend.

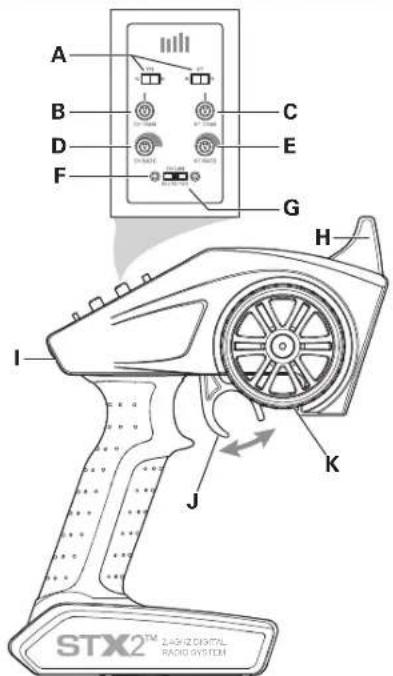

FUNKTIONEN DES SENDERS

A. Umkehren der Servolaufrichtung

Zum Umkehr den Kanäle Gas (TH) oder Denkung (ST) schalten Sie die Position des entsprechenden Schalters um -N" steht fur normal, R" steht fur umkehrn.

B. Drosseltrimmung

Passd den Neutralpunkt der Drosseltrimmung an

C. Lenktrimmung

Passd den Mittelpunkt der Lenkung an. Normalerweise wird die Lenktrimmung angepasst, bis die Fahrzeugspur gerade ist.

D. Drosselübersetzung

Passden Endpunkt der Drossel an

E. Lenkubersetzung

Passden Endpunkt der Lenkung an

F. Anzeige-Leuchten

• Durchgehend rote Leuchten: Zeigt die Funkverbindung und adäquate Akku-Leistung an
• Aufblinkende rote Leuchten: Zeigt eine kritisch niedrige Akku-Spannung an. Akkus ersetzen

G.Drosselungsgrenzen

Begrenzt die Drosselausgabe auf 50/75/100 %
Wahlen Sie 50 % oder 75%, wenn Sie ein weniger erfahrrener Fahrer sind oder wenn Sie das Fahrzeug auf einer kleinen Fläche fahren.

H.Antenne

I. Betriebstaste
J. Gas/Bremse
K. Lenkrad

DEN FAHRZEUG-AKKU EINSETZEN

HINWEIS: Die Stromversorgung des Fahrzeugs wird gesteuer, in dem der Akku an den Geschwindigkeitsregler angeschlossen oder von ihm getrennt wird. Schalten Sie den Sender immer zuerst ein, bevor Sie den Fahrzeugakku anschließen. Bei Nichtgebrauch immer den Akku vom Geschwindigkeitsregler trennen.

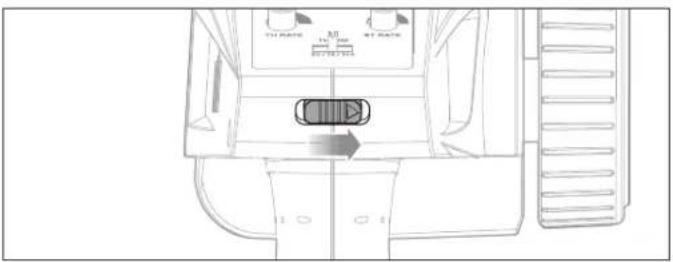

1. Den Sender einschalten.

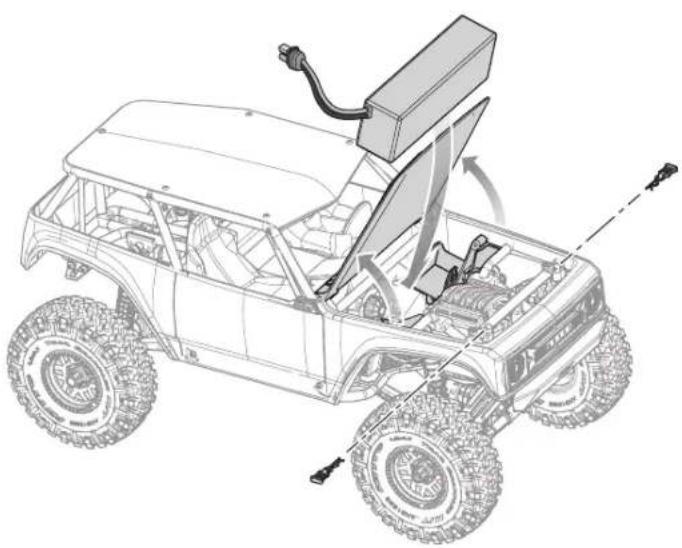

1. Die Gehäuseklemmen entfernen und die Haube offen.

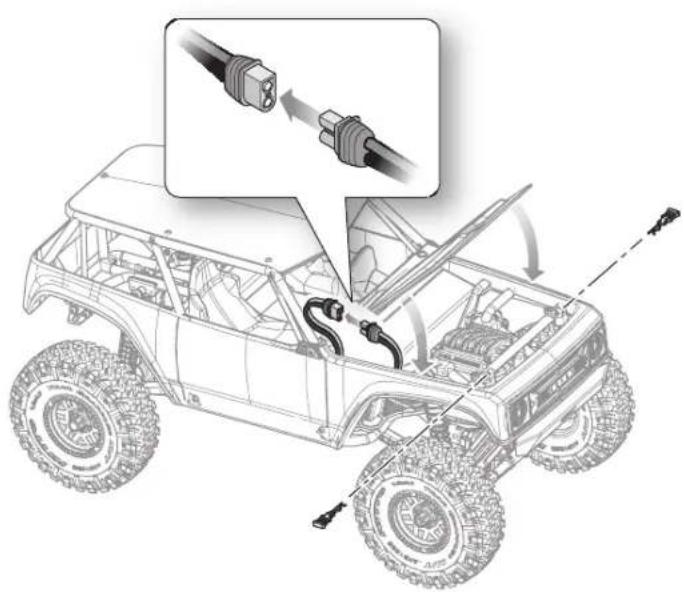

1. Den Akku an den Geschwindigkeitsregler anschließen. Schlieben Sie die Haube und setzen Sie die Gehäuseklemen wieder ein.

HINWEIS: Bevor der Sender ausgeschaltet wird, den Akku immer vom Geschwindigkeitsregler trennen. Ein Schaden an der Fahrzeugsteuerung kann die Folge sein.

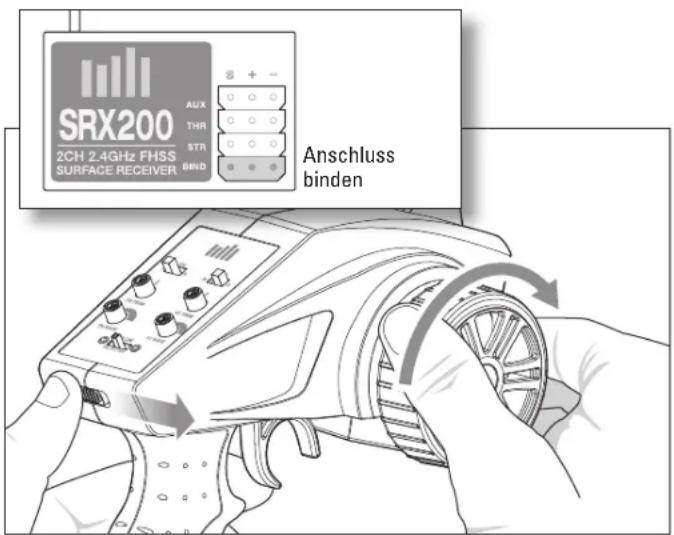

BINDEN

Das Binden ist der Vorgang, durch den der Empfänger darauf programmiert wird, den GUID-Code (Globally Unique Identi er) eines einzelnen Senders zu erkennen. Der STX2-Sender und der SPMSRX200-Empfänger sind werkseitig gebunden. Muss eine erneute Binding durchgeführt werden, so ist die nachfolgende Anleitung zu befolgen.

1. Den Bindungsstecker in den BINDUNGS-Anschluss am Empfänger einstecken.
2. Ein voll aufgeladenes Akkupack mit dem Geschwindigkeitsregler verbinden.
3. Den Geschwindigkeitsregler einschalten. Die rote LED blinkt und zeit an, dass sich der Empfänger im Bindungsmodus bef indet.
4. Die Steuerungen „ST TRIM" und „TH TRIM" auf dem Sender zentrierten.
5. Das Steuerrad vollständig nach rechts drehen. Den Sender einschalten, während das Steuerrad nach rechts gehalten wird.
6. Das Steuerrad loslassen, wenn die Empfänger-LED nicht länger blinkt.
7. Den Bindungsstecker trennen, dann den Empfänger zum Speichern der Einstellungen ausschalten.
8. Den Sender ausschalten.
9. Den Bindungsstecker entfernen und an einem geeigneten Platz lagern. Ein erneutes Binden muss erfolgen, wenn:
10. Andere Failsafe-Positionen gewünscht werden, z. B. wenn Gas oder Steuerung geändert wurden.
11. Der Empfänger an einen anderen Sender gebunden wird.

REICHWEITENTEST FÜR DAS FUNKSYSTEM DURCHFUHREN

Das Funksystem sollte vor dem Betrieb des Fahrzeugs überprüft werden, um einen ordnungsgemäßen Betrieb und eine ausreichende Reichweite zu gewährleisten.

1. Den Sender einschalten.
2. Den Akku an das Fahrzeug anschließen.
3. Bitten Sie jegemanden das Fahrzeug zu halten, damit Sie Hände und lose Kleidung von beweglichen Teilen fernhalten konnen.
4. Bewegen Sie sich soweit vom Fahrzeug weg, bis Sie den maximal geplanten Betriebsabstand zum Fahrzeug erreicht haben.
5. Drehen Sie das Steuerrad von einer Seite zur anderen und betätigten Sie die Gaszufahr, sowohl vorwärts als auch rückwärts, und acht den Sie darauf, ob Sie irgend ein unregelmäßiges Verhalten bemerken.
6. Wenn ein unregelmäßiges Verhalten auftritt, darüber Sie das Fahrzeug NICT zum Einsatz bringen. Wenden Sie sich in thisem Fall an den Kundendienst.

FAHRZEUGWARTUNG

Genau wie bei einem richtigen Auto oder LKW muss Ihr RC-Fahrzeug regelmäßig gewartet werden, um eine hohe Leistungsfähigkeit zu gewährleisten. Vorbeugende Wartung hilft auch, unnötige Ausfälle zu vermeiden, die zu kosstieligen Reparaturen führen können. Nachfolgend finden Sie eineige Vorschläge zur ordnungsgemäßen Wartung Ihres Fahrzeugs.

Ersetzen Sie alle erkennbaren gebogenen oder gebrochenen Teile

Überprüfen Sie den Verschleiß der Kugelgelenke an den Lenkgliedern und Aufhängungen (ggf. austauschen)

Die Einstellung der Schrauben für die Antriebswelle prufen und ggf. Gewindesicherung anbringen

Die Stoßdämpfer auf reibungslosen, gedämpften Betrieb prufen

Überprüfen, ob lose Verbindungen oder ausgefranste Kabel vorhanden sind

Die Radmuttern auf festen Sitz prufen

Sicherstellen, dass die Radfl anschen noch fest uber den gesamtten Umfang der Felge verbunden sind

Die Karosserie frei von Schmutz und Ablagerungen halten

Die Karosserie auf lose Schrauben uberprüfen, insbesondere die Schrauben fur Achsschenkel, C-Naben und Achsausgänge

Überprüfen des Antriebsstrangs auf einen reibungslosen, bindungsfrei Betrieb

Ggf. die Gleitkupplung auf ihre einwandfreie Funktion überprüfen

Die Empfängerantenne auf Beschädigungen prufen

Die Lenkfungtion auf eine mögliche Bindung überprüfen

Überprüfen des Stirnrads und der Ritzelräder auf Beschädigungen

Die Sender-Akkus ersetzen, wenn der Sender dies, wie im Abschnitt Senderfunktionen beschreiben, aneigt

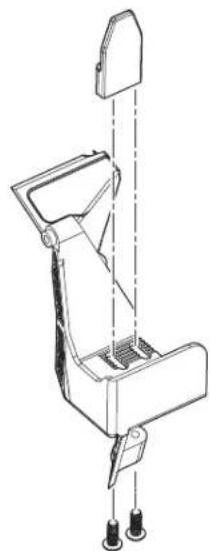

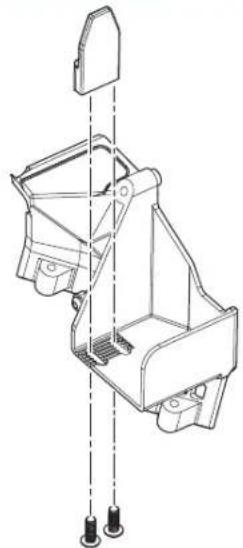

DIE AKLU-HALTERUNG ANPASSEN

M3x8mm (x4)

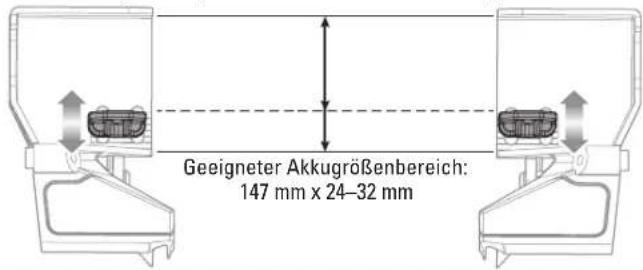

Das Halterung auf die passende große für den Fahrzeug-Akku einstellen.

AE-5L VORWARTS-/RUCKWARTS-GESCHWINDIGKEITSREGLER MIT SCHLEPPBREMSE

KONFIGURATION

Die Gaszufuhrkalibrierung ist nicht direkt nach dem Auspacken erforderlich. Um allerdings den Gaszufuhrbereich verschiedener Sender einzustellen, ist die Kalibrierung des Geschwindigkeitsregler notwendig:

• Bei der Befestigung des Geschwindigkeitsreglers darauf auf achten, dass Sie sich in einer gut belufteten und vibrations- und stoßfrei den Umgebung befinden.

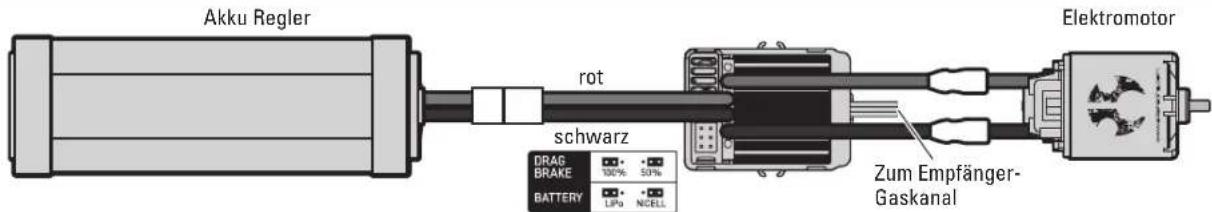

  Die Motorkabel des Geschwindigkeitsreglers an den Motor rot-rot und schwarz-schwarz anschließen.
• Den Geschwindigkeitsregler mit dem Gaskanal des Empfängers verbinden.
• Bevor der Akku in den Geschwindigkeitsregler eingesteckt wird, sicherstellen, dass der Sender eingeschaltet ist und die Gastrimmung auf Null stehen.
  Den Akku an den Geschwindigkeitsregler anschließen. Das Fahrzeug wird eingeschaltet, wenn der Akku angeschlossen ist.

ACHTUNG: Alle Körperteile und lose Kleidung von beweglichen Teilen fernhalten, wenn der Akku mit dem Geschwindigkeitsregler verbunden ist.

ACHTUNG: Den Geschwindigkeitsregler immer nur an eine geeignete Stromquelle mit der richtigen Spannung und Polarität ließen. Falsche Spannungen oder umgekehrte Polarität führen zu den am Geschwindigkeitsregler. Schäden am windigkeitsregler, die durch unsachgemäß Spannung oder tät verursacht werden, fallen nicht unter die Garantie.

• Mit dem Sender die Vorwarts- und Rückwartssteuerung testen.

Um den Geschwindigkeitsregler zu kalibrieren:

• Den Sender einschalten und die Gaszufuhr auf Neutralposition stellen.
• Den Akku an den Geschwindigkeitsregler anschließen und 3 Sekunden warten, bis der Geschwindigkeitsregler einen Selftest und eine automatische Gaszufuhrkalibrierung eingeleitet hat.
• Der Geschwindigkeitsregler ist betriebsbereit, wenn ein langer Signatton vom Motor ausgegeben wird.
• Den Akku immer abklemmen, wenn das Fahrzeug nicht in Gebrauch ist.

WICHTIG

Die Schleppbremse ist werksbeit auf 100% eingestellt.
Die LiPo-Abschaltung ist worksbeitig auf „EIN" eingestellt.

SPEZIFIKATIONEN FÜR DEN GESCHWINDIGKEITSREGLER
Eingangsspannung 2-3S LiPo, 5-9 Zellen NiMH/NiCd
Größe 46,5 mm x 34 mm x 28,5 mm
Gewicht 70 g
Motorlimit 12T 2S/18T 3S
Einschaltwiderstand FET .002
Nenn-/Spitzenstrom 180A
Bremsstrom 90A
BEC-Spannung/A	6.0V 3.0A Spitzenstrom
PWM-Frequency	1KHz

SIGNALSTATUS DES GESCHWINDIGKEITSREGLERS
1 kurzer Piepton	Akku ist NiMH/NiCd
2 kurze Pieptone	Akku ist 2S LiPo
3 kurze Pieptone	Akku ist 3S LiPo
1 langer Piepton	Selbsttest und Gaszufuhrkalibriierung ist in Ordnung und der Geschwindigkeitsregler ist betriebsbereit

ÜBERTRAGUNGSSVERHÄLTNIS

Tabelle der Stirnrad-/Zahnradübersetzung - LCX-Getriebe
	12 13 14	15 16 17 18
56 45.50 42.00 39.00 36.40 34.13	32.12 30.33
60 48.75 45.00 41.79 39.00 36.56

PROBLEMLOSUNG

PROBLEM	MÖGLICHE ursache Lösung
Fahrzeug bewegt sich nicht	Die Akkus sind nicht richtig in den Sender eingesetzt	Sicherstellen, dass die Sender-Akkus richtig eingesetzt sind
	Schwacher oder kein Akku im Fahrzeug Einsetzen eines neu aufgeladenen Fahrzeug-Akkus
	Beschädigter Motor Motor erszen
	Ausgefranste oder gebrochene Kabel Jedes	beschädigte Kabel ersetzen
	Geschwindigkeitsregler wird durch Hitzenschutzschaltung abgeschaltet	Den Geschwindigkeitsregler vollständig abkühlen setzen
Schaden an/Verlust der Fahrzeugsteuerung	Unsachgemäß Positionierung der Antenne	Sicherstellen, dass die Senderantenne nicht blockiert ist und die Empfängerantenne richtig positioniert ist
	Schwacher oder kein Akku im Sender oder Fahrzeug	Einsetzen eines neu aufgeladenen Fahrzeug- oder Sender-Akkus
	Neutral- oder Trimmposition ist falsch Steue	trimmung austrichten
	Empfänger und/oder Akku nicht richtig angeschlossen	Alle Empfänger- und Akku-Verbindungen überprüfen
Steuer- und/oder Gaszufuhrfung ist vertauscht	Der Servo-Verfahrenweg ist umgekehrt am Sender	Den Servoumkehrshalter des Senders in die richtige Position bringen
	Motorkabel sind nicht ordnungsgemäß verbunden	Überprüfen aller Motorkabel auf korrekte Polarität und sichere Verbindung

ANMERKUNGEN

EINGESCHRANKTE GARANTIE

Warning

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf frei den Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung.

Garantiezeitraum

Exclusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Montagefeln ist. Der Garantiezeitaum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitaum 6 Monate und der Gewährleistungszeitaum 18 Monate nach dem Garantiezeitaum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäfer (Käfer) gewährt und kann nicht übertragen werden. Der Anspruch des Käfers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Handler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käfer allein ist davon verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.
(c) Ansprüche des Käufers - Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu prufen, die in den Garantiefall einbezogen werden konnen. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes,COMMERZIIEN Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie schließ Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführrt wurden aus.

Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den Käfer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendem Einzusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationsen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugegeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert eine mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt safer und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthalt Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhinder und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle konnen eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch fur Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Handler, der sich mit Horizon kurz schlieben wird, um eine sachgerechte Entscheidung zu fällen, die ihren Schnellst möglich hilt.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an ihren Fachhändler oder direkt an Horizon.

Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer beareritet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder Telefonisch bei dem technischen Service von Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwendenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmit.itte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausfuhrliche Fehlerbeschreibung und eine(Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige

Garantie und Reparaturen

Garantianfragen werden nur bearerbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorght. Solte sich ein Garantiefall bestätigten wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihr Hämertähler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Handlers erhalten. Der Preis für die Reparatur ist bei ihrer Hämertähler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Solften wir nach 90 Tagen keine Einverständniserkläufig zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käfer selbst vorgenommen werden.

10/15

GARANTIE UND SERVICE KONTAKTINFORMATIONEN

Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse

Europäische Union

Horizon Technischer Service [e-mail]

Sales: Horizon Hobby GmbH [phone]

Hanskampring 9

EU KONFORMITÄTSERKLÄRUNG

Axial Wraith 1.9 (AXI90074)

Horizon LLC erklart hiermit, dass these Product konform zu den essentiellen Anforderungen der RED und EMC Direktive ist.

Eine Kopie der Konformitatserklarung ist online unter folgender Adresse verfugbar : http://www.horizonhobby.com/content/support-render-compliance.

ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTRO-UND ELEKTRONIK-ALTGERATEN FÜR BENUTZER IN DER EUROPÄISCHEN UNION

Dieses Produkt darf nicht zusammen mit anderen Abfall entsorgt werden. Stattdessen ist der Benutzer davon verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen und elektronischen Geräten zu entsorgen. Die separate Sammlung und das Recycling von unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilt, natürliche Ressourcen zu bewahren und sichzustellen, dass Geräte auf eine Weise wiederverwertet werden, bei der die menschliche Gesundheit und die Umwelt geschützt werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben konnen, erhalten Sie bei lokalen Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Sie das Produkt gkauft haben.

REMARQUE
