Type de produit	Carte mère
Marque	MSI
Modèle	MEG Z390 Godlike
Format	E-ATX (30,5 cm x 27,2 cm)
Chipset	Intel Z390
Socket CPU	LGA1151 (8e/9e génération Intel Core, Pentium, Celeron)
Mémoire	4 x DDR4, jusqu'à 64 Go, support XMP, jusqu'à 4600 MHz (OC)
Slots d'extension	4 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Stockage	6 x SATA 6 Gb/s, 3 x M.2 (PCIe/SATA), 1 x U.2
Réseau	2 x Killer E2500 Gigabit LAN, Killer 1550 Wi-Fi 5 + Bluetooth
Audio	2 x Realtek ALC1220, audio 7.1, sortie S/PDIF optique, DAC ESS Sabre
USB	6 x USB 3.1 Gen2 (1 Type-C, 3 Type-A), 4 x USB 3.1 Gen1, 4 x USB 2.0
Alimentation requise	ATX 24 broches + 2 x CPU 8 broches + PCIe 6 broches
Fonctions spéciales	Dual BIOS, Dynamic Dashboard, GAME Boost, Mystic Light RGB, Debug LED, OC Engine
Sécurité	Protection ESD, détection d'intrusion châssis, Clear CMOS bouton
Logiciel inclus	Dragon Center, Mystic Light, Killer Control Center, Nahimic Audio
Garantie	Garantie constructeur standard

FOIRE AUX QUESTIONS - MEG Z390 Godlike MSI

Comment installer le processeur sur la carte mère MEG Z390 Godlike ?

Pour installer le processeur, ouvrez le levier du socket LGA1151, alignez le triangle jaune du processeur avec le coin correspondant du socket, puis abaissez délicatement le processeur et verrouillez le levier. Assurez-vous d'appliquer de la pâte thermique et d'installer un ventilateur CPU avant de démarrer.

Comment activer le profil XMP pour la mémoire ?

Dans le BIOS, allez dans le menu OC et réglez Extreme Memory Profile (X.M.P.) sur Enabled ou sélectionnez le profil approprié. Sauvegardez avec F10 et redémarrez.

Que faire si la carte mère n'affiche rien à l'écran ?

Vérifiez les LED de débogage (EZ Debug LED) sur la carte mère. Si le voyant CPU ou DRAM reste allumé, vérifiez que le processeur et la mémoire sont correctement installés. Essayez de réinitialiser le BIOS en utilisant le bouton Clear CMOS ou en court-circuitant le cavalier JBAT1.

Comment mettre à jour le BIOS avec la fonction Flash BIOS ?

Téléchargez la dernière version du BIOS sur le site MSI, renommez le fichier en MSI.ROM et placez-le à la racine d'une clé USB formatée en FAT32. Branchez la clé sur le port Flash BIOS (panneau arrière) et appuyez sur le bouton Flash BIOS. L'indicateur clignote puis s'éteint une fois la mise à jour terminée.

Quels types de refroidissement sont compatibles avec cette carte mère ?

La carte mère supporte les refroidissements air et liquide. Elle dispose de connecteurs pour ventilateurs CPU, pompe à eau (PUMP_FAN1) et 8 ventilateurs système, ainsi qu'un connecteur pour débitmètre d'eau (W_FLOW1). Le mode PWM et DC sont détectés automatiquement.

Comment overclocker le processeur avec GAME BOOST ?

Tournez la molette GAME BOOST sur la carte mère au niveau d'overclocking souhaité (0 à 11). Assurez-vous que la molette est en mode Hardware (HW) dans le BIOS. Redémarrez, et le système ajustera automatiquement la fréquence et la tension. Un refroidissement adapté est recommandé.

Comment connecter un ruban LED RGB ou adressable ?

Pour un ruban RGB standard 12V (type 5050), utilisez le connecteur JRGB1. Pour un ruban adressable 5V (WS2812B), utilisez JRAINBOW1/2. Respectez les tensions pour éviter d'endommager les composants. Utilisez le logiciel Mystic Light pour contrôler les effets.

Quels sont les prérequis pour installer Windows 10 ?

Assurez-vous que tous les composants sont correctement installés. Insérez le support d'installation (clé USB ou DVD) et démarrez. Appuyez sur F11 pendant le POST pour sélectionner le périphérique de démarrage. Suivez les instructions à l'écran.

Comment utiliser le panneau de contrôle dynamique (Dynamic Dashboard) ?

Le Dynamic Dashboard affiche des informations système. Il peut être personnalisé via le logiciel MSI dédié (Dragon Center). Vous pouvez même y télécharger un fichier GIF de 256x64 pixels.

Que faire si la carte mère ne démarre pas après une modification du BIOS ?

Utilisez le bouton Clear CMOS sur le panneau arrière ou le cavalier JBAT1 pour réinitialiser le BIOS aux valeurs par défaut. Éteignez l'ordinateur, débranchez l'alimentation, puis actionnez le bouton ou déplacez le cavalier pendant 5 à 10 secondes.

MODE D'EMPLOI MEG Z390 Godlike MSI

Merci d'avoir choisi la carte mère MSI® MEG Z390 GODLIKE. Ce manuel fournit une présentation rapide avec des illustrations explicatives qui vous aident à assembler votre ordinateur. Des tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur le lien fourni pour regarder la vidéo sur votre téléphone ou votre tablette. Vous pouvez également accéder au lien en scannant le QR code qui lui est associé.

Démarrage rapide

Informations de sécurité 3

Spécifications 4

Spécifications du connecteur JcORSAIR1 10

Contenu 11

Panneau arrière Entrée/Sortie 12

Tableau explicatif de l'état de la LED du port LAN 12

Configuration des ports audio 12

Realtek Audio Console 13

Installation des antennes 15

Vue d'ensemble des composants 16

Socket processeur 17

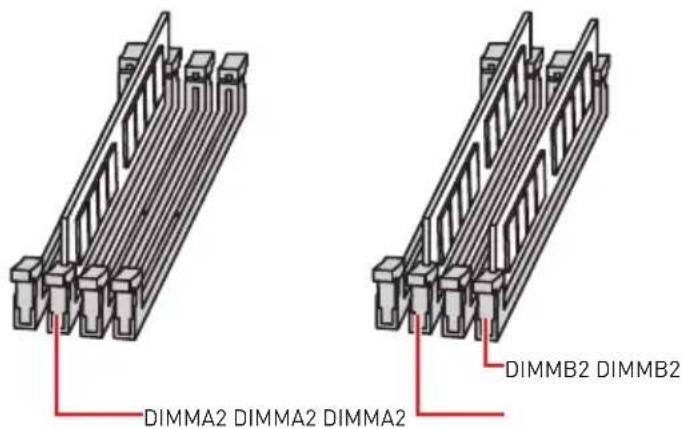

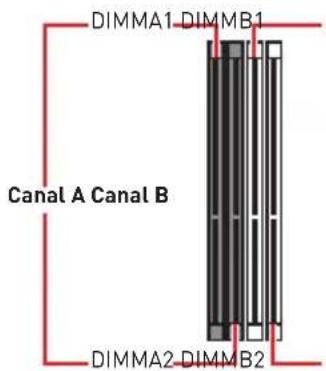

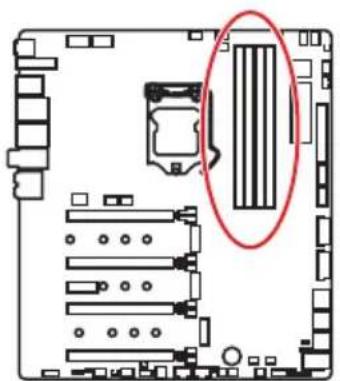

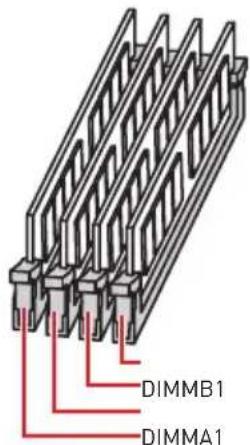

Slots DIMM 18

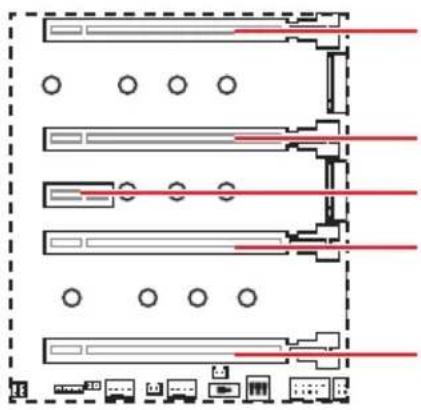

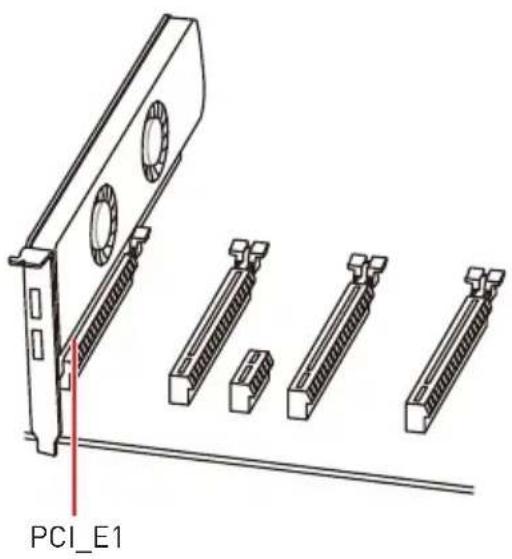

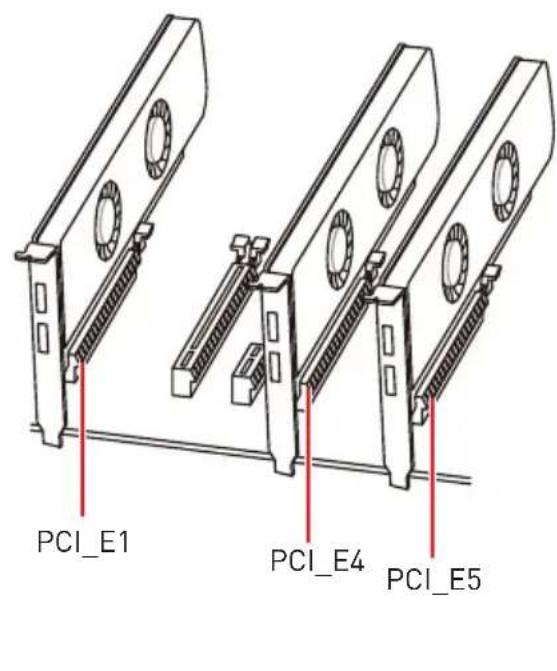

PCI_E1~5 : Slots d'extension PCIe 19

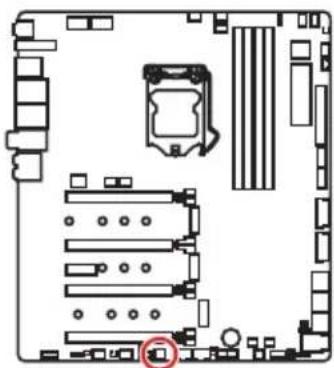

PEGSW1 : interrupteur PCIe CeaseFire 20

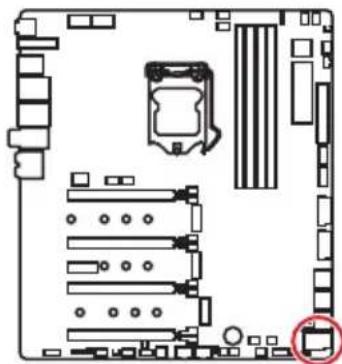

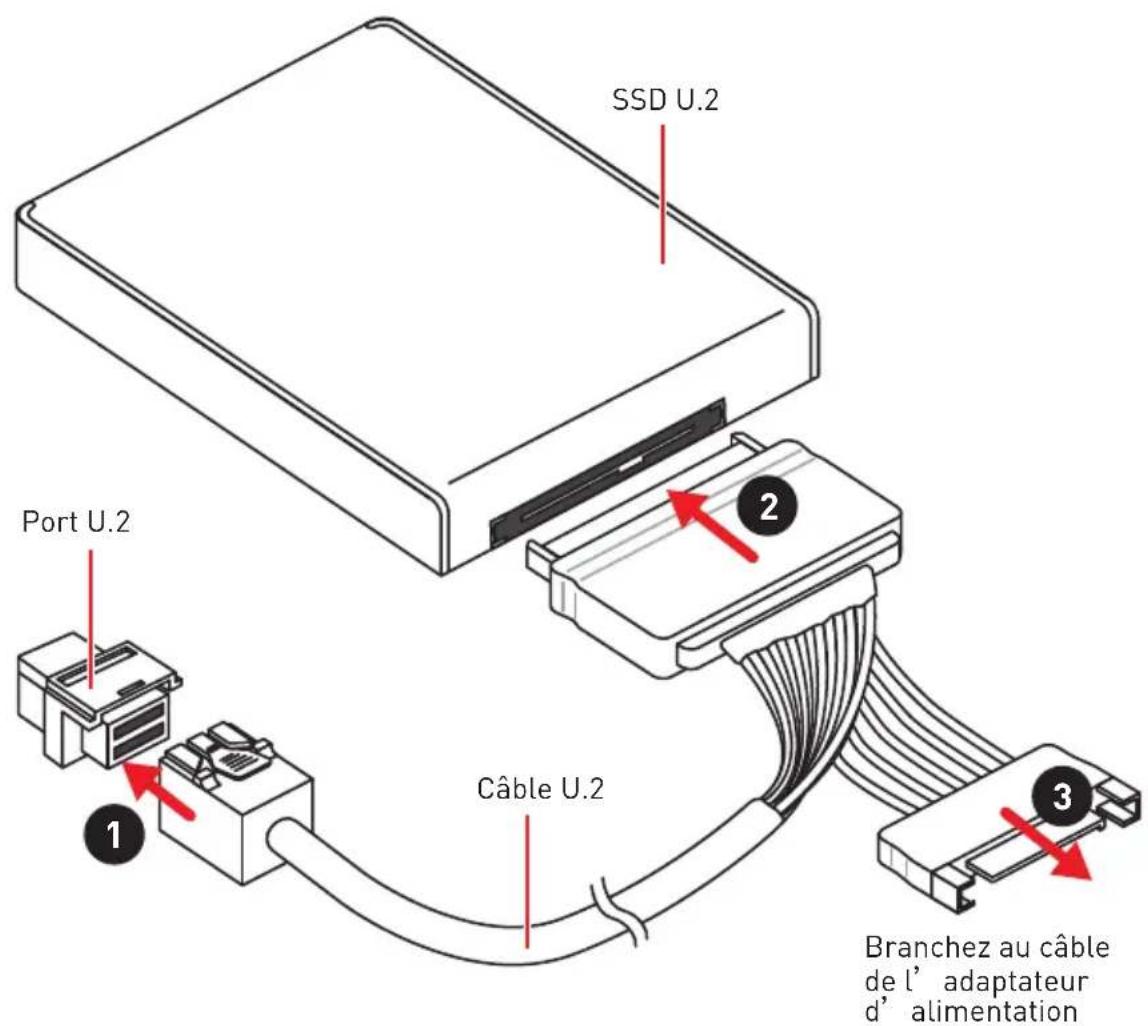

U2_1 : port U.2 22

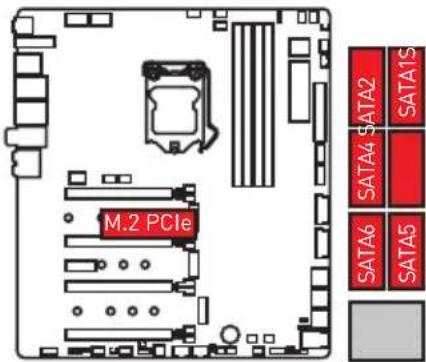

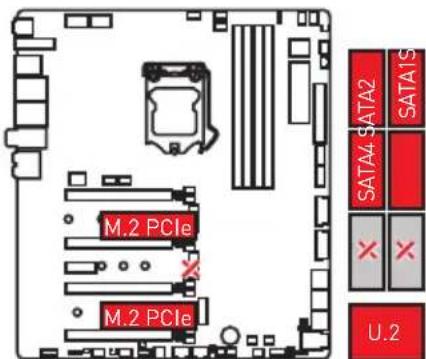

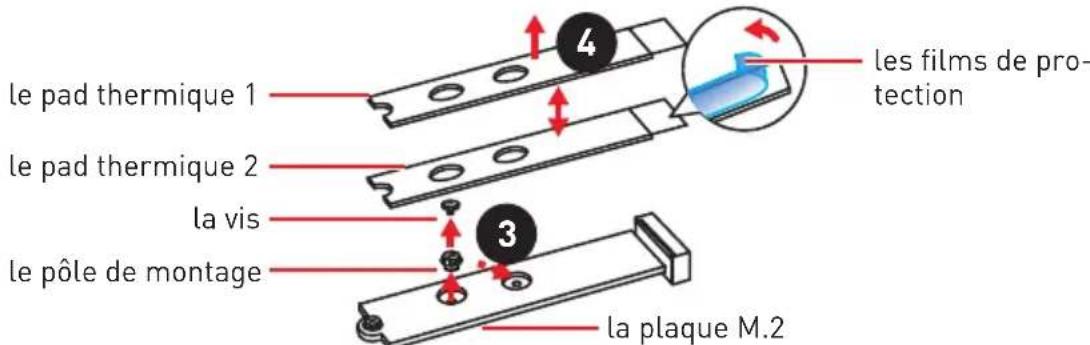

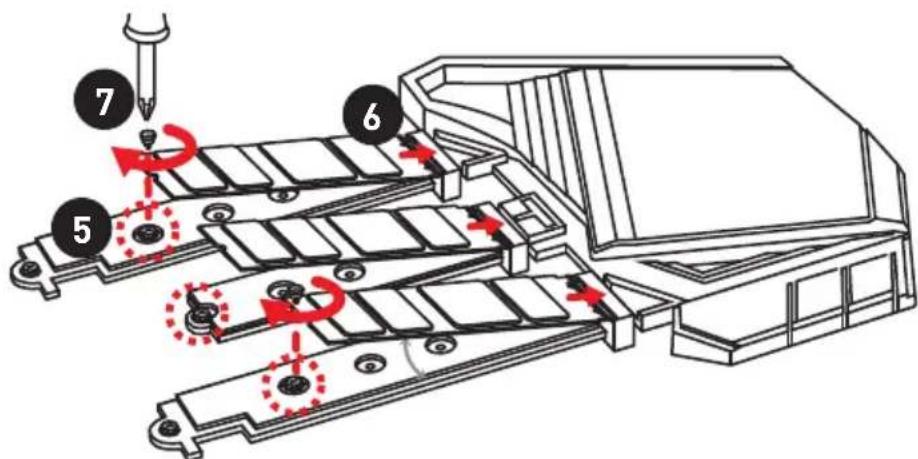

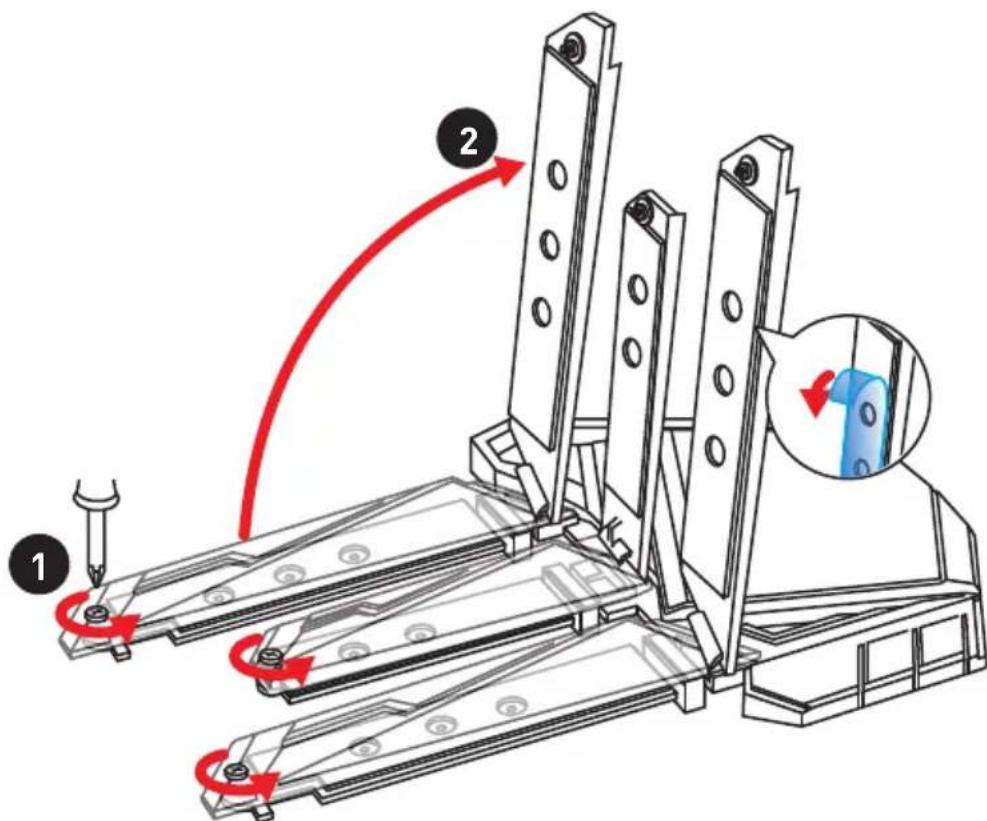

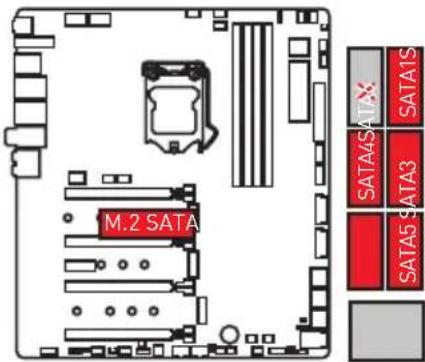

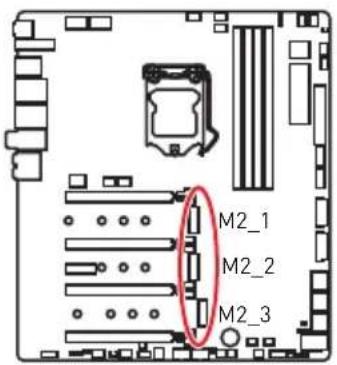

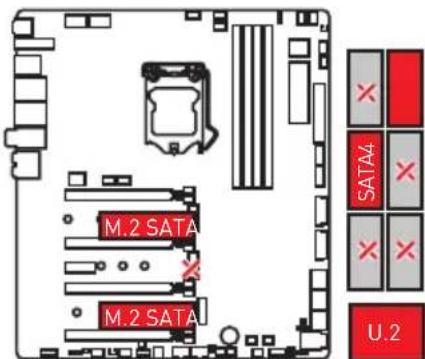

M2_1~3 : slots M.2 (touche M) 23

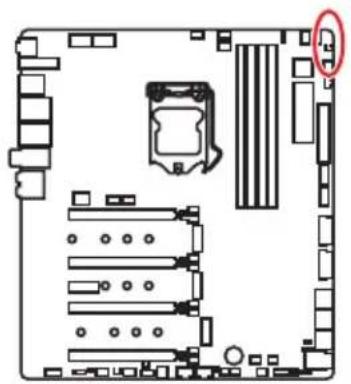

Points de contrôle V-Check 25

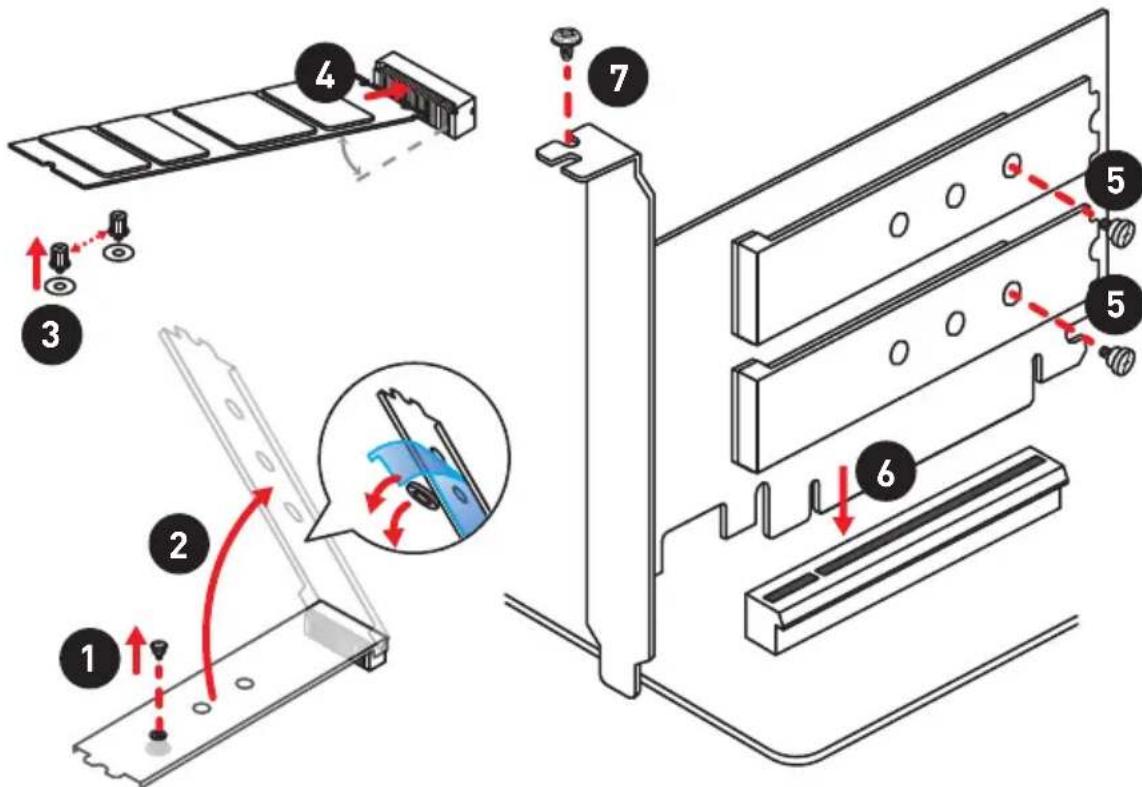

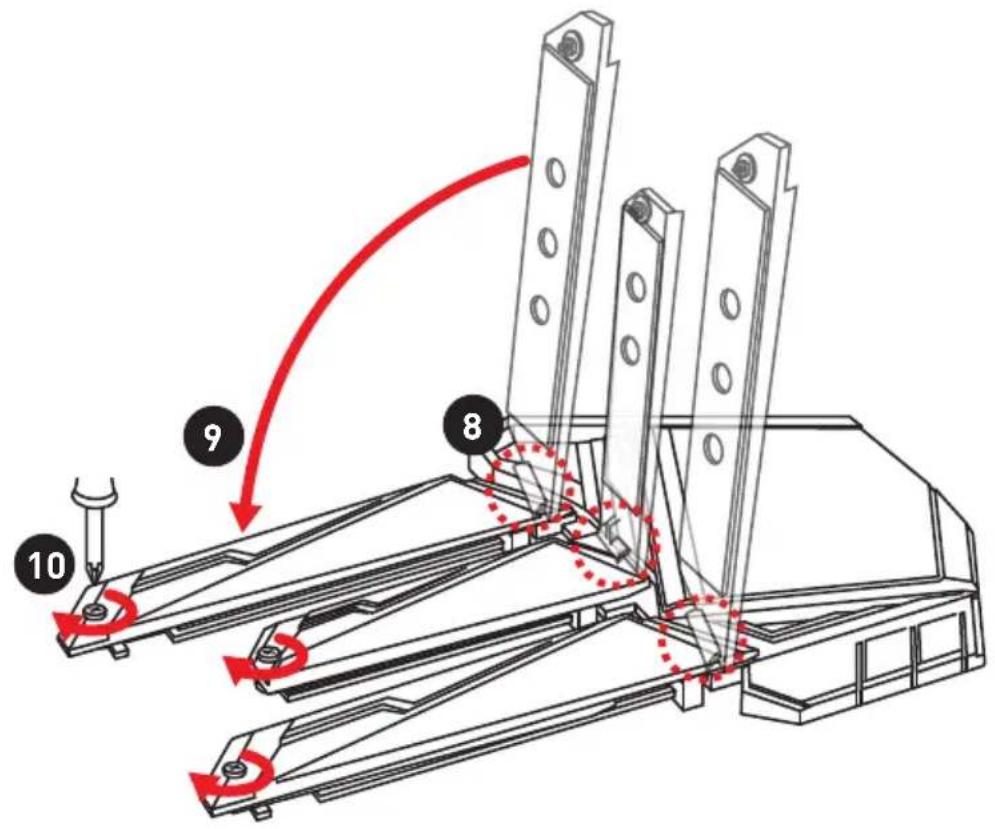

Installer la carte M.2 Xpander-Z 26

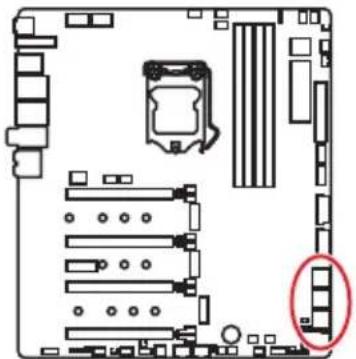

SATA1-6 : connecteurs SATA 6 Gb/s 27

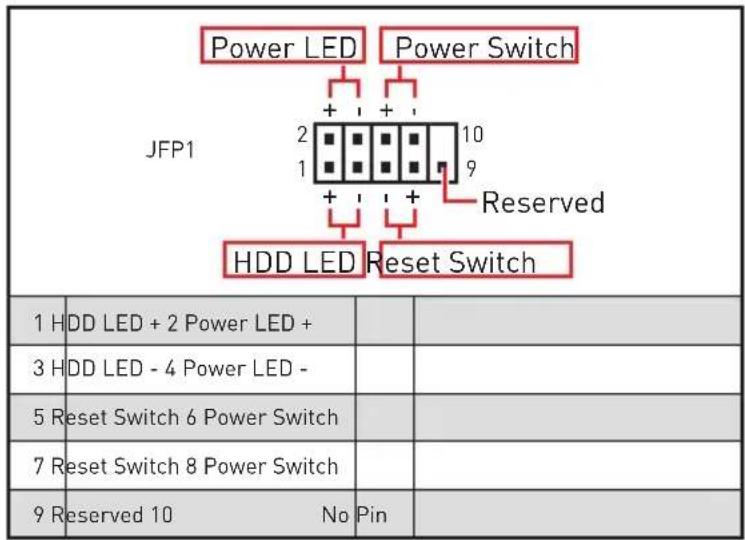

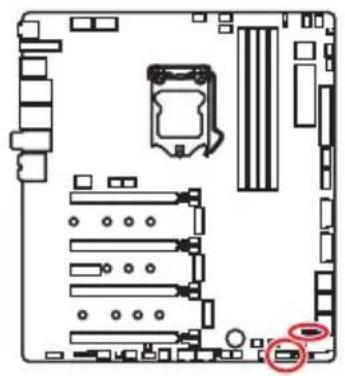

JFP1, JFP2 : connecteurs de panneau avant 29

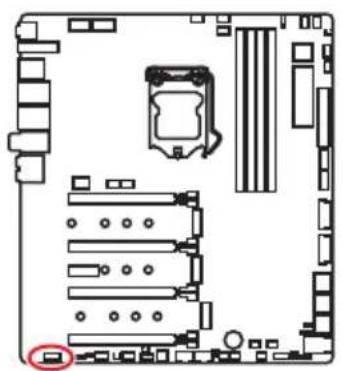

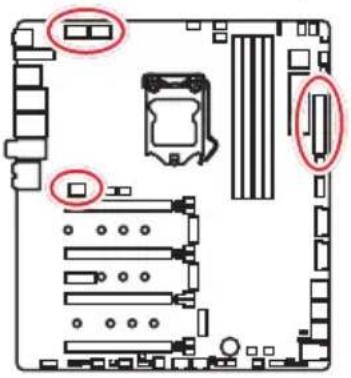

JAUD1 : connecteur audio avant 29

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1 : connecteurs d'alimentation 30

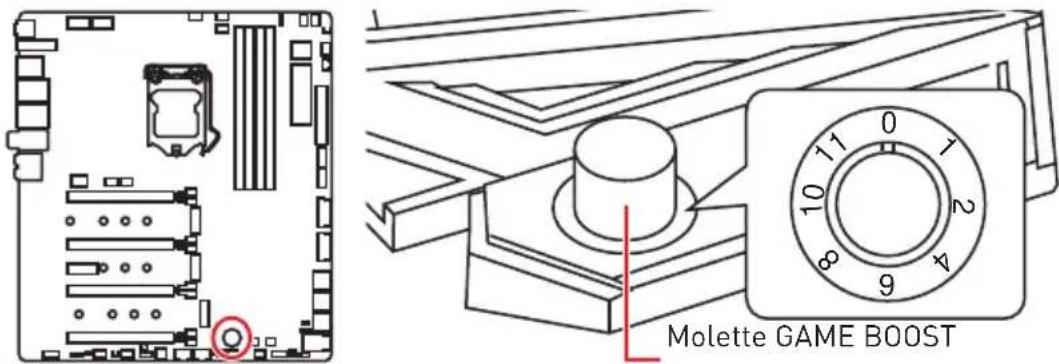

OC1 : molette GAME BOOST 31

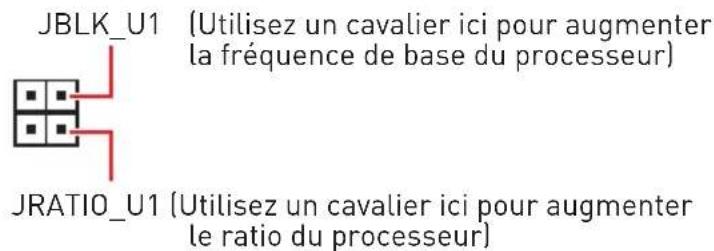

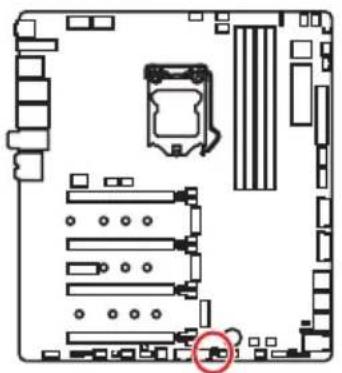

JBLK_U1, JRATIO_U1 : connecteurs Fréquence de base et Ratio 32

OC_FS1 : bouton OC Force Enter BIOS (forcer l'entrée de l'OC dans le BIOS)...32

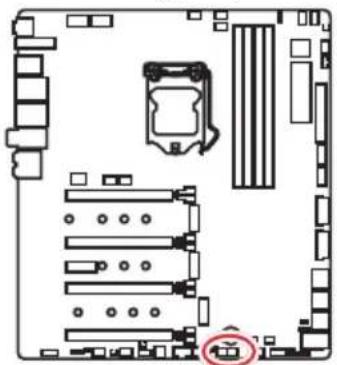

OC_RT2 : bouton OC Retry (retenter l'OC) 32

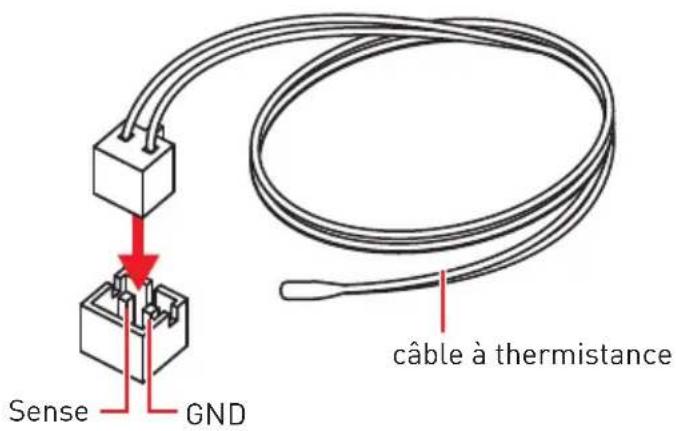

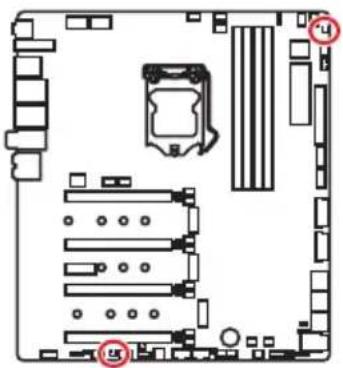

T_SEN1~2 : connecteur de capteur thermique 33

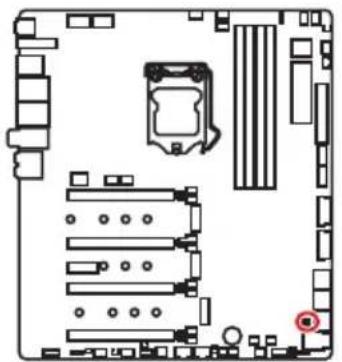

JSLOW1 : cavalier de démarrage du mode ralenti 33

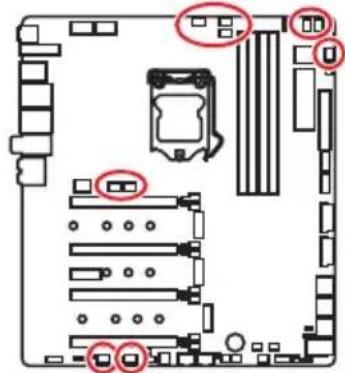

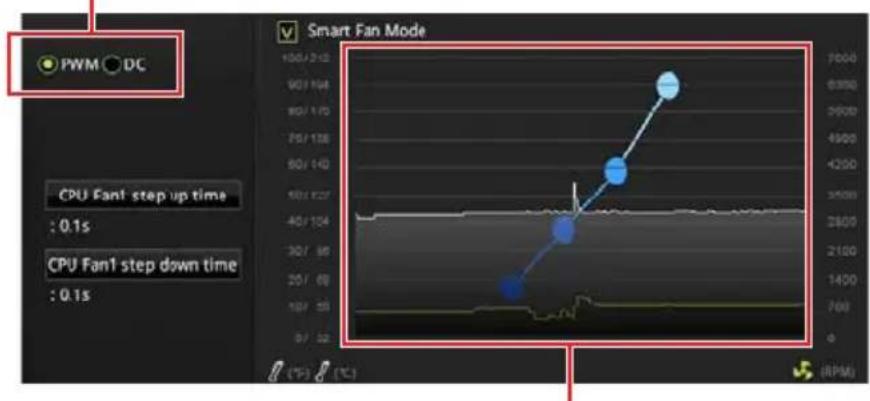

CPU_FAN1, PUMP_FAN1, SYS_FAN1~8 : connecteurs pour ventilateurs.

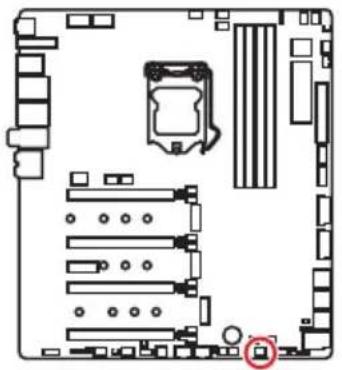

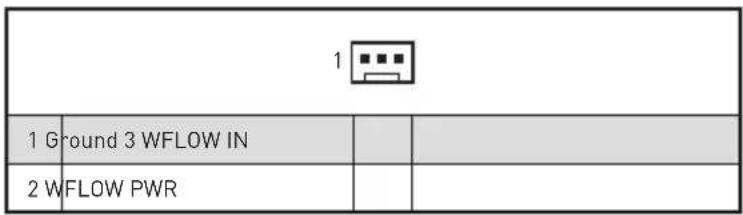

W_FLOW1 : connecteur de débitmètre d'eau.

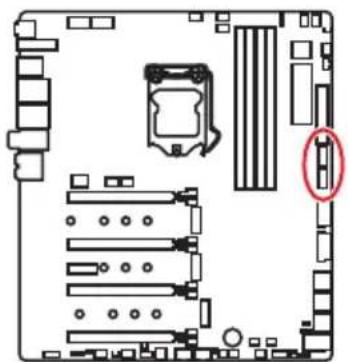

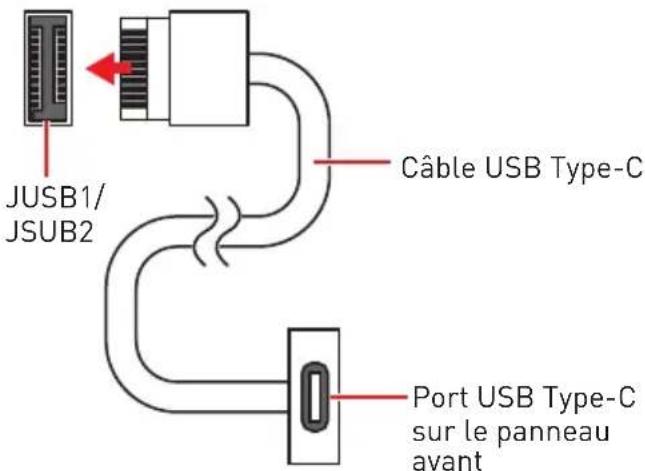

JUSB1~2 : connecteurs USB 3.1 Gen2 Type-C.

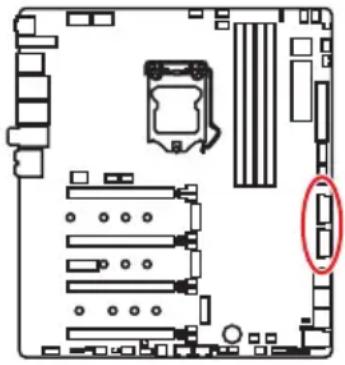

JUSB3-4 : connecteurs USB 3.1 Gen1.

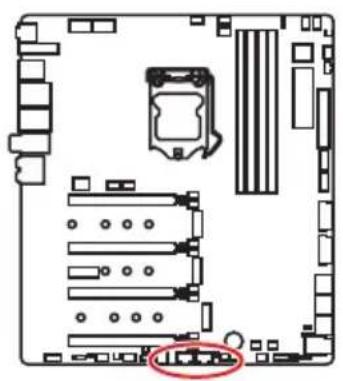

JUSB5~6 : connecteurs USB 2.0.

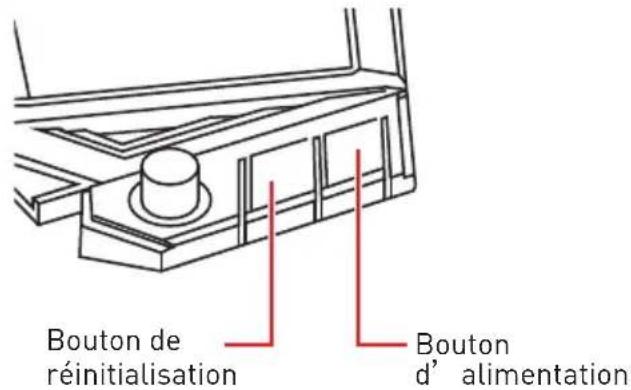

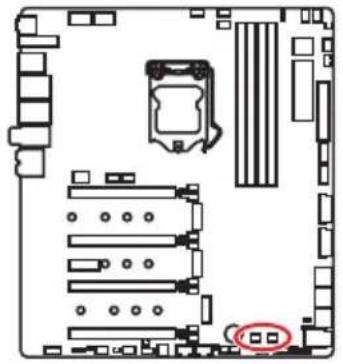

POWER1, RESET1 : boutons d'alimentation et de réinitialisation.

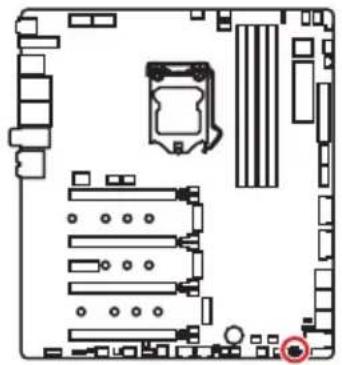

JBAT1 : cavalier Clear CMOS (réinitialisation du BIOS).

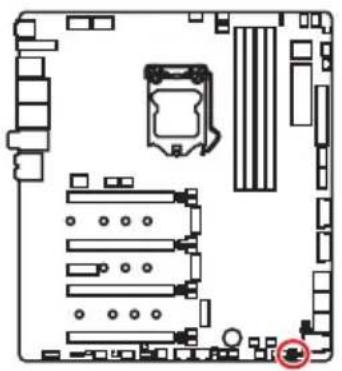

JCI1 : connecteur d'intrusion de châssis.

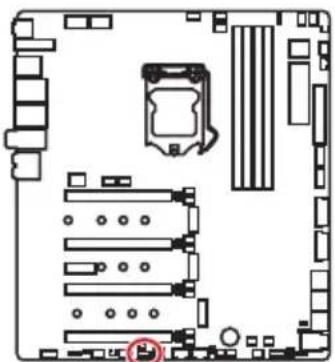

BIOS_SW1 : interrupteur Multi-BIOS.

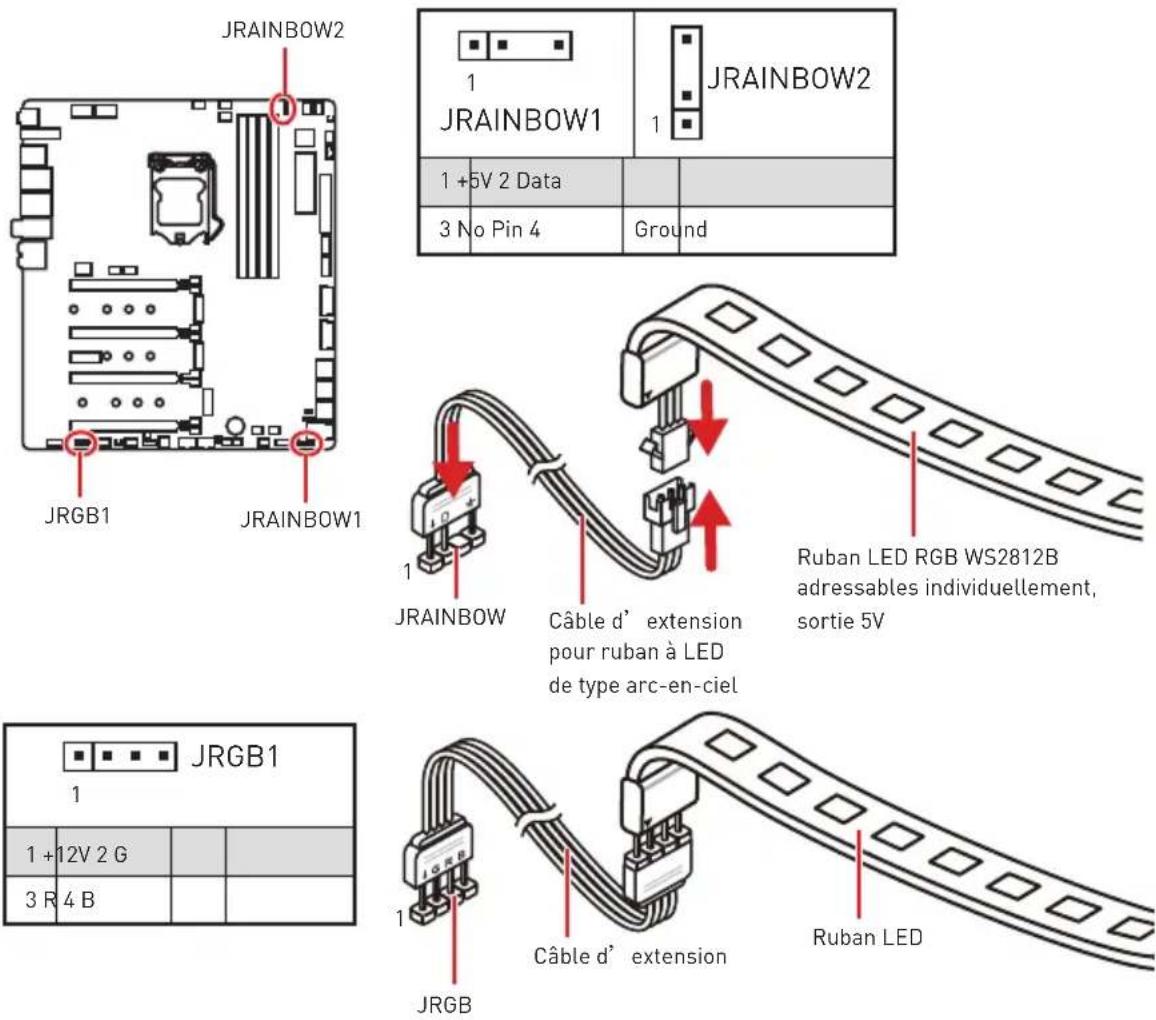

JRGB1, JRAINBOW1~2 : connecteurs LED RGB.

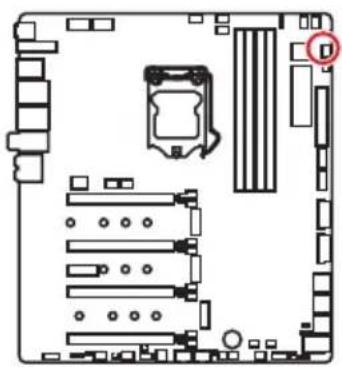

JCORSAIR1 : connecteur CORSAIR.

Panneau de contrôle dynamique.

Table d'état du panneau de contrôle dynamique.

Indicateurs LED embarqués.

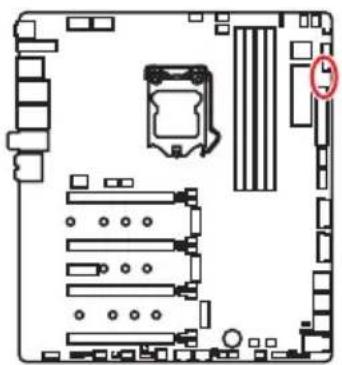

EZ Debug LED.

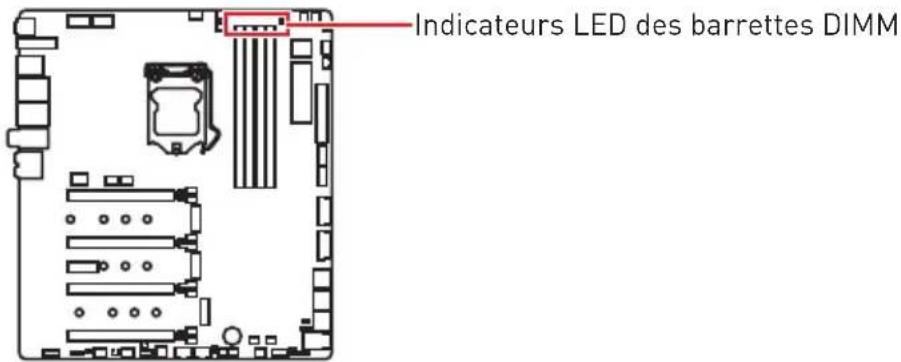

Indicateurs LED des barrettes DIMM

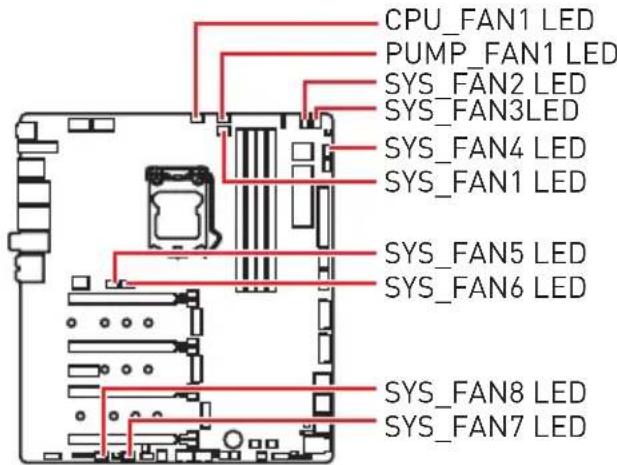

Indicateurs LED des ventilateurs

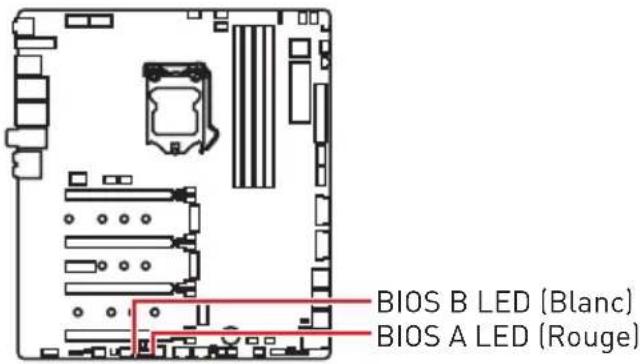

Indicateurs LED de Multi-BIOS

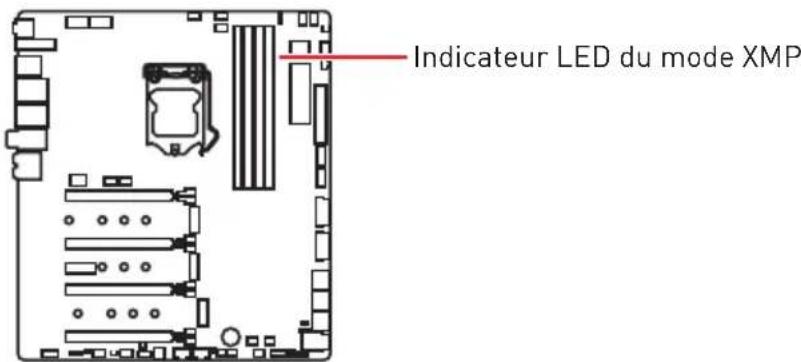

Indicateur LED du mode XMP

JPWRLED1 : Indicateur LED de l'entrée d'alimentation

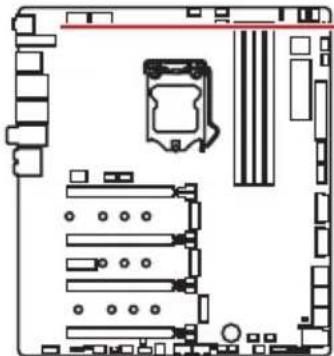

Voyant LED d'alimentation du processeur

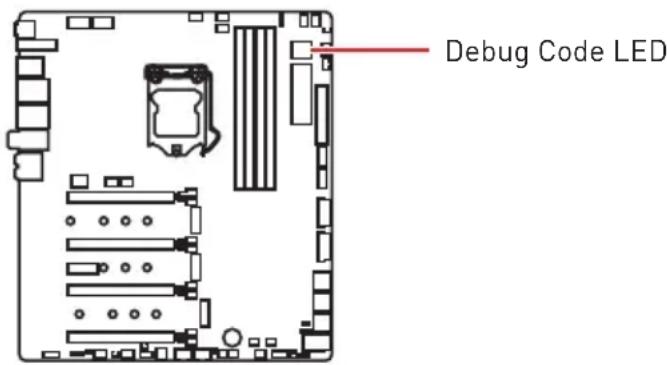

Code LED de débogage

Tableau des caractères hexadécimaux

Phase de démarrage

Tableau des codes LED de débogage

Température du processeur

Installer le système d'exploitation, les pilotes et les utilitaires

Installer Windows 10

Installer les pilotes

Installer les utilitaires

Configuration du BIOS 54

Entrer dans l'interface Setup du BIOS 54

Réinitialiser le BIOS 55

Mettre le BIOS à jour 55

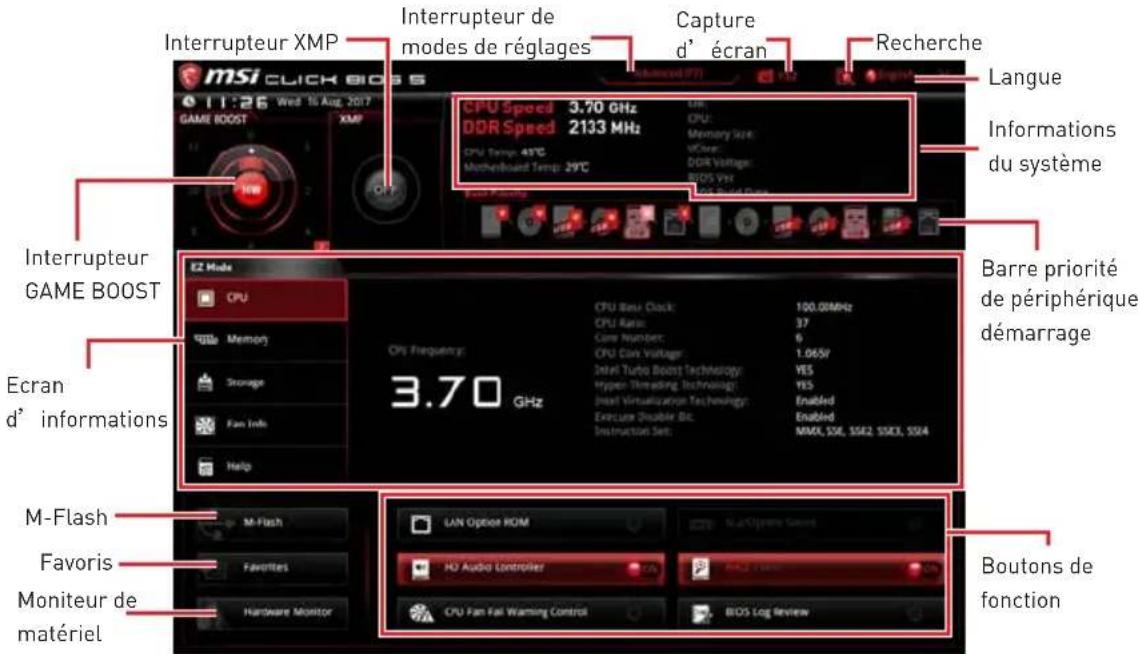

EZ Mode (mode simplifié) 57

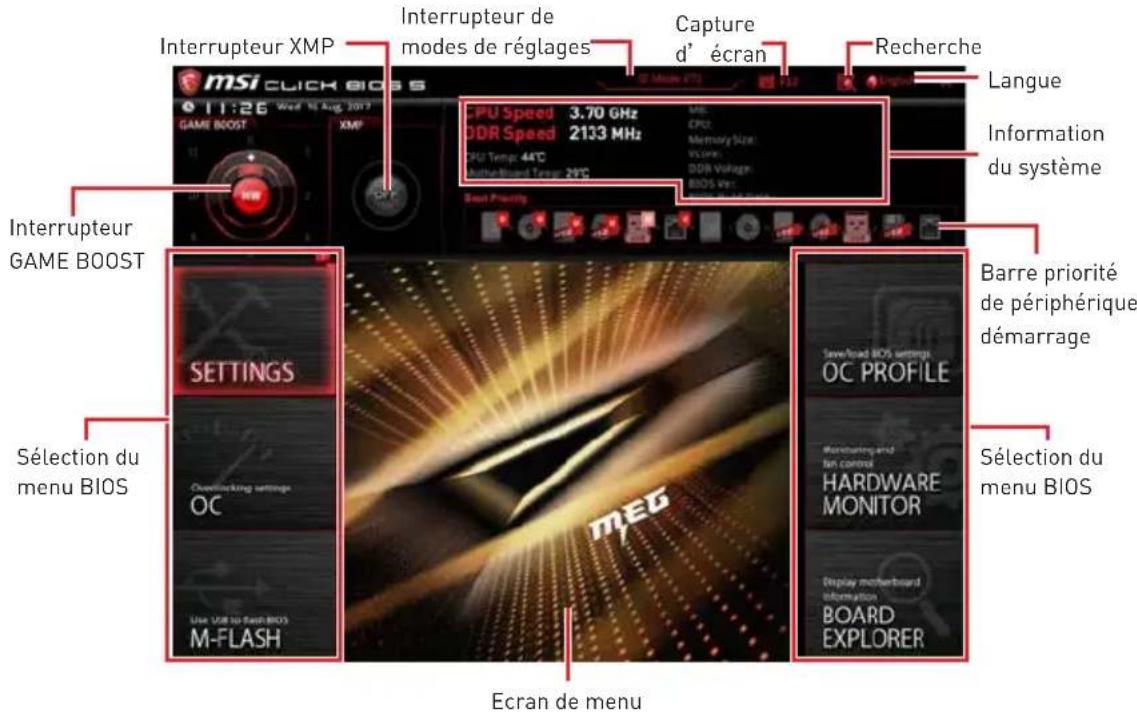

Advanced Mode (mode avancé) 59

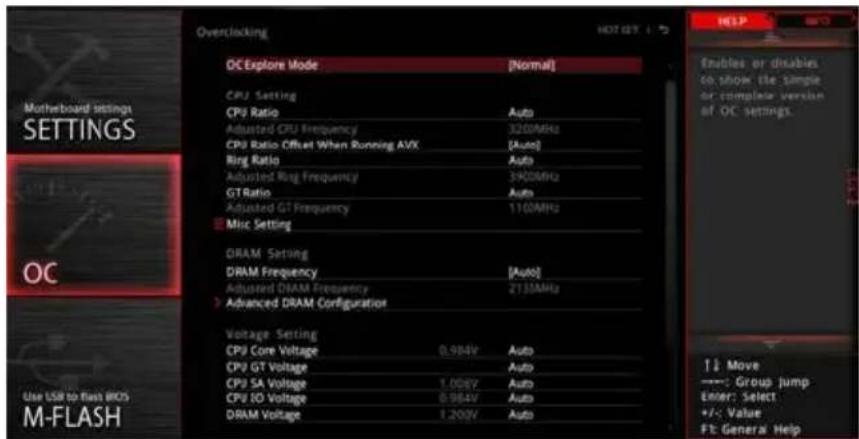

OC Menu (menu overclocking) 60

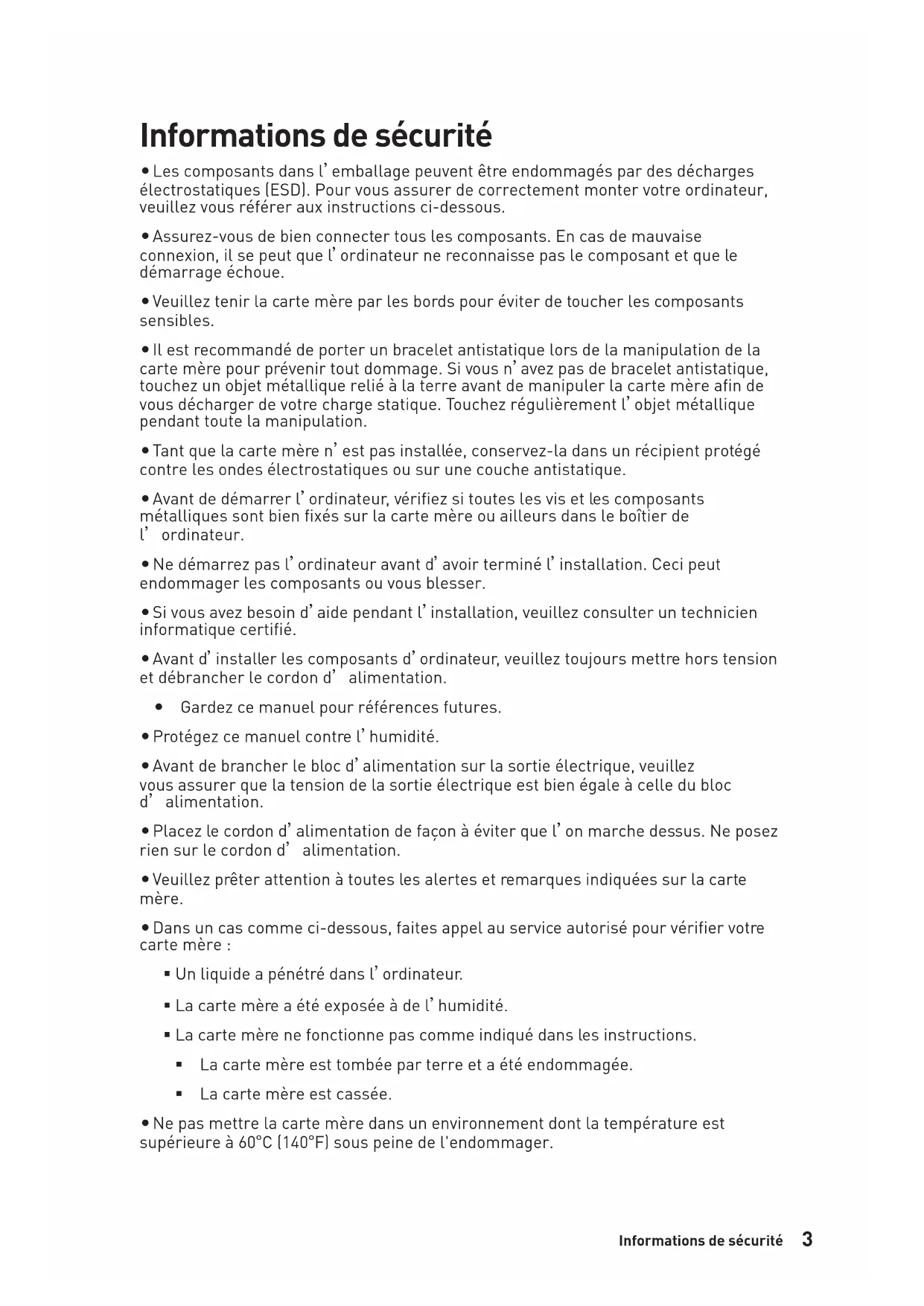

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.
• Gardez ce manuel pour références futures.
• Protégez ce manuel contre l'humidité.
• Avant de brancher le bloc d'alimentation sur la sortie électrique, veuillez vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d'alimentation.
• Placez le cordon d'alimentation de façon à éviter que l'on marche dessus. Ne posez rien sur le cordon d'alimentation.
• Veuillez prêter attention à toutes les alertes et remarques indiquées sur la carte mère.
• Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :
• Un liquide a pénétré dans l'ordinateur.
• La carte mère a été exposée à de l'humidité.
• La carte mère ne fonctionne pas comme indiqué dans les instructions.

La carte mère est tombée par terre et a été endommagée. La carte mère est cassée.

• Ne pas mettre la carte mère dans un environnement dont la température est supérieure à 60 °C [140 °F] sous peine de l'endommager.

Spécifications

Suite du tableau sur la page suivante

CPU	Support des processeurs de la famille de série 9000 Intel® Core™/ 8ème Gen Intel® Core™ / Pentium® Gold / Celeron® pour socket LGA1151 * Veuillez vous au site www.intel.com pour plus d'informations de compatibilité.
Chipset Chipset Intel	® Z390
Mémoire	• 4 x slots pour mémoire DDR4, support jusqu'à 64 Go* • Support DDR4 4600(OC)/ 4533(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2666/ 2400/ 2133 MHz* • Support mode Double-Canal • Support non-ECC, mémoire un-buffered • Support l'extreme Memory Profile (XMP) * Veuillez vous réfééré au site www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d'extension	• 4 x slots PCIe 3.0 x16* • 1 x slot PCIe 3.0 x1 * Rétérez-vous à la page 19 pour les détails.

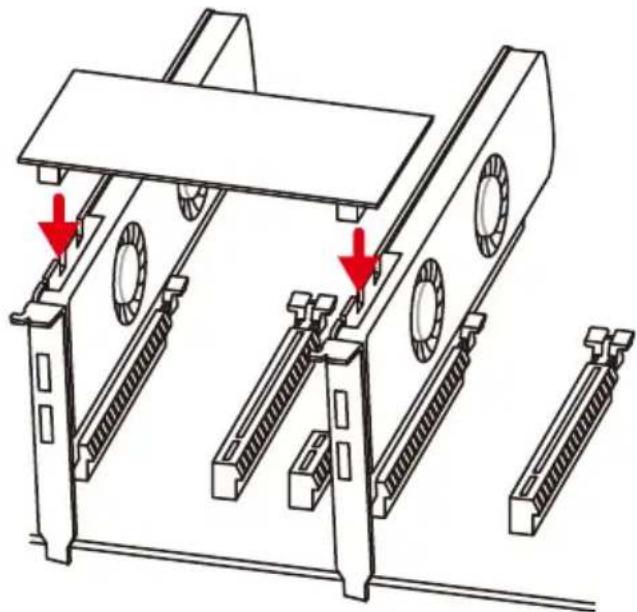

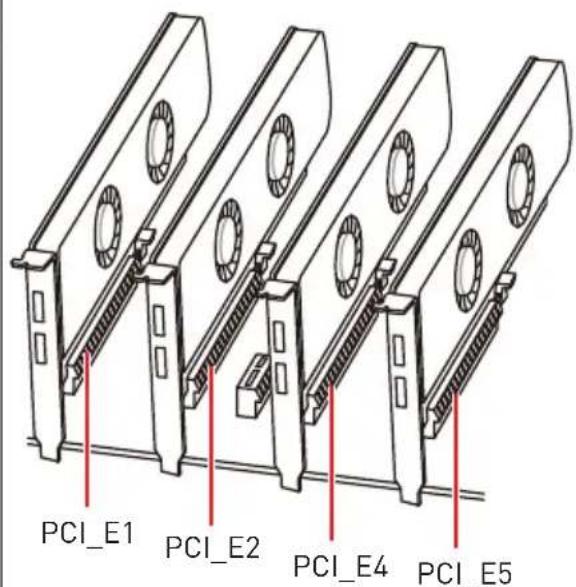

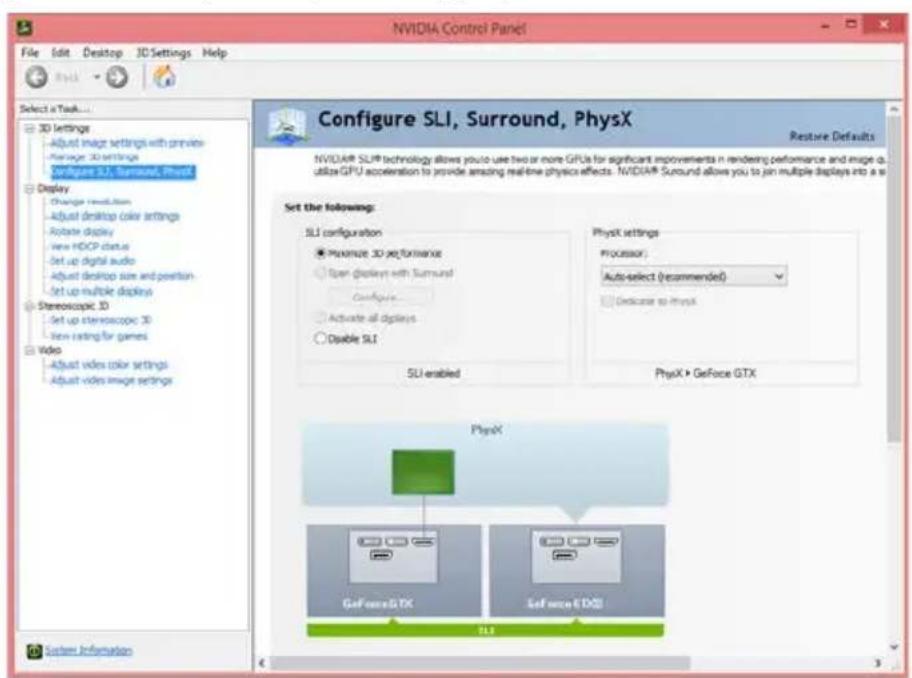

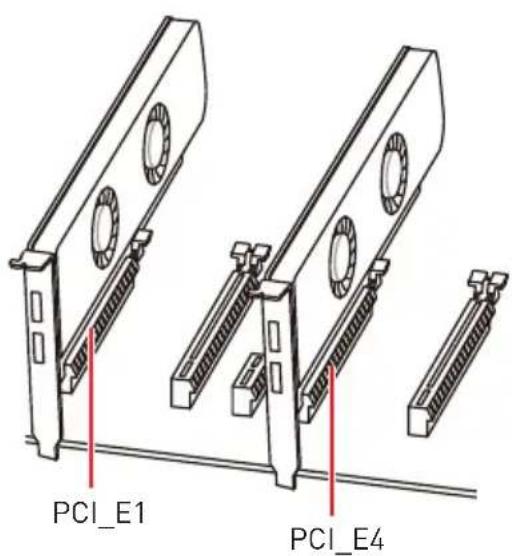

Multi-GPU	• Support de la technologie NVIDIA® 2-Way • Support de la technologie AMD CrossFire™ 4-Way
Stockage	Chipset Intel® Z390 • 6 x ports SATA 6Gb/s* • 3 x slots M.2 (Touche M)* • M2_1 & M2_3 support jusqu'à PCIe 3.0 x 4 et des péripériques de stockage SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 • M2_2 support jusqu'à PCIe 3.0 x 4 et des péripériques de stockage SATA 6Gb/s, 2242/ 2260/ 2280 • l'OptaneTM Memory Ready • 1 x port U.2* • Support le stockage PCIe 3.0 x 4 NVMe * Le slot M.2_2, le port U.2 et les ports SATA partagent la même bande passante. Rétérez-vous à la page 27 pour les détails. ** Avant d'utiliser les modules de mémoire Intel Optane™, Veillez vous assurer d'avoir mis à jour les pilotes et le BIOS avec laforthèrence version disponible sur le site officiel MSI.

Suite du tableau sur la page précédente

RAID	Chipset Intel® Z390 • Support RAID 0, RAID1, RAID 5 et RAID 10 pour les périphériques de stockage SATA • Support RAID 0, RAID 1 et RAID5 pour les périphériques stockage M.2 PCIe
LAN • 2 x contrôleur	Killer® E2500 Gigabit LAN
Wiresless LAN & Bluetooth®	Chipset Killer® 1550 • Le module sans fil est pré-installé dans le slot M2_4 (Touche-E) • Support Wi-Fi 5, 2x2, Dual Band, (2.4GHz, 5GHz) jusqu'à la vitesse 1.73 Gbps • Support Bluetooth®
USB	• Chipset IRZ890 • 6 x ports USB 3.1 Gen2 (SuperSpeed USB 10Gbps) (1 Type-C et 3 ports Type-A sur le panneau arrêté, 2 Type-C connecteurs internes) • 4 x ports USB 2.0 (High-speed USB) par l'intermédiaire des connecteurs USB internes • Chipset ASMédASM1042 • 2 x ports USB 3.1 Gen1 (SuperSpeed USB) sur le panneau arrêté • Chipset ASMédASM1074 • 4 x ports USB 3.1 Gen1 (SuperSpeed USB) disponibles par l'intermédiaire des connecteurs USB internes
Audio	• 2 x RealtekLC1220 Codec • Audio haute définition 7.1 • Support sortie S/PDIF • 80018 Codec • Support d'une sortie casque stéreo 6,3 mm plaquée or

Suite du tableau sur la page suivante

Suite du tableau sur la page suivante

Connecteurs sur le panneau arrière

• 1 x bouton Flash BIOS • 1 x bouton Clear CMOS • 2 x connecteurs d'antenne Wi-Fi • 1 x port combo clavier/ souris PS/2 • 2 x ports USB 3.1 Gen1 Type-A • 2 x ports LAN (RJ45) • 3 x ports USB 3.1 Gen2 Type-A • 1 x port USB 3.1 Gen2 Type-C • 1 x jack audio pour sortie casque stéreo 6.3mm plaquée • 5 x jacks audio OFC • 1 x connecteur Sortie S/PDIF optique

Connecteurs internes

• 1 x connecteur d'alimentation principal ATX 24 broches • 2 x connecteurs d'alimentation ATX 12V 8 broches • 1 x connecteur d'alimentation ATX PCIe 6 broches • 6 x connecteurs SATA 6 Gb/s • 3 x slots M.2 (M-Touche) • 1 x port U.2 • 2 x ports USB 3.1 Gen2 Type-C • 2 x connecteurs USB 3.1 Gen1 (support de 4 autres ports USB 3.1 Gen1) • 2 x connecteurs USB 2.0 (support de 4 autres ports USB 2.0) • 1 x connecteur de ventilateurs CPU 4 broches • 1 x connecteur de ventilateurs 4 broches pour la pompe a eau • 8 x connecteurs de ventilateurs système 4 broches • 1 x connecteur à 3 broches pour système de watercooling • 1 x connecteur audio avant • 2 x connecteurs de panneau système • 1 x connecteur intrusion châssis • 2 x connecteurs à 2 broches pour capteur thermique • 1 x connecteur LED RGB 4 broches • 2 x connecteurs de LED RAINBOW 3 broches • 1 x connecteur de LED CORSAIR 3 broches

Suite du tableau sur la page précédente

Boutons internes	• 1 x molette GAME BOOST • 1 x bouton retenter l'OC • 1 x bouton l'entrée de l'OC dans le BIOS • 1 x bouton d'alimentation • 1 x bouton de réinitialisation
Connecteur à broches interne	• 1 x connecteur à broches JBLK_U1 • 1 x connecteur à broches JRATIO_U1
Interrupteurs	• 1 x Interrupteur Multi-BIOS • 1 x Interrupteur PCIe CeaseFire
Cavalier	• 1 x cavalier de démarrage en mode ralenti
Debug LED	• 1 x 2-Digit Debug Code LED • 4 x EZ Debug LED
Panneau d'affichage	DYNAMIC DASHBOARD • Affiches les informations système
Contrôleur E/S Contrôleur NUVOTON NCT6797
Moniteur système	• Détection de la température du CPU et du système • Détection de la vitesse du ventilateur du CPU et du système • Contrôle de la vitesse du ventilateur du CPU et du système
Dimensions	• Format E-ATX • 30,5 cm x 27,2cm (12" x 10,7")
Fonctions BIOS	• Dual BIOS • 2 x flash BIOS 128 Mb • UEFI AMI BIOS • ACPI 6.1, SMBIOS 2.8 • Multilingue

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Logiciel	Pilotes DRAGON CENTER MYSTIC LIGHT Killer Control Center Nahimic Audio CPU-Z MSI GAMING MSI App Player (BlueStacks) IntEktreme Tuning Utility Google Chrome™, Google Toolbar, Google Drive Norton™ Internet Security Solution
Fonctions Dragon Center	GAME OPTIMIZATION OC Performance Hardware Monitor Everest LAN Manager Live Update Rétérez-vous au site http://download.msi.com/manual/mb/ DRAGONCENTER2.pdf pour plus de détails.
Fonctions spéciales	Audio • Xtreme Audio DAC • Nahimic 3 Network • Killer TripleShot • GAMING LAN with Killer LAN Manager • Killer WiFi • Stockage • Turbo U.2 • Triple Turbo M.2

Suite du tableau sur la page suivante

Suite du tableau sur la page suivante

Fonctions spéciales

• Ventilateur • Ventilateurs pour la pompe • Contrôle des ventilateurs GAMING • LED • Mystic Light 3 • Mystic Light Extension (RGB) • Mystic Light Extension (RAINBOW) • Mystic Light Extension (CORSAIR) • Mystic Light Sync • EZ DEBUG LED • Protection • Steel Armor DDR4 • M.2 Shield 3 • Steel Armor PCIe • Steel Armor U.2 • Performance • Convertisseur numérique-analogique ESS SABRE HiFi exclusif pour une qualité audio sans perte • Technologie Multi GPU-SLI • Technologie Multi GPU-CrossFire • DDR4 Boost • GAME Boost • Streaming Boost • OC Engine • Lightning USB • Front Lightning USB • port USB de type A+C • Stability • 7000+ Quality Test

Suite du tableau sur la page précédente

Fonctions spéciales

• VR • VR Ready • Expérience des joueurs • GAMING HOTKEY • Contrôle de la souris GAMING • BIOS • Click BIOS 5 • Flash BIOS • Dual BIOS • Certification • Quadro SLI Ready • Quadro Ready • GAMING Certified

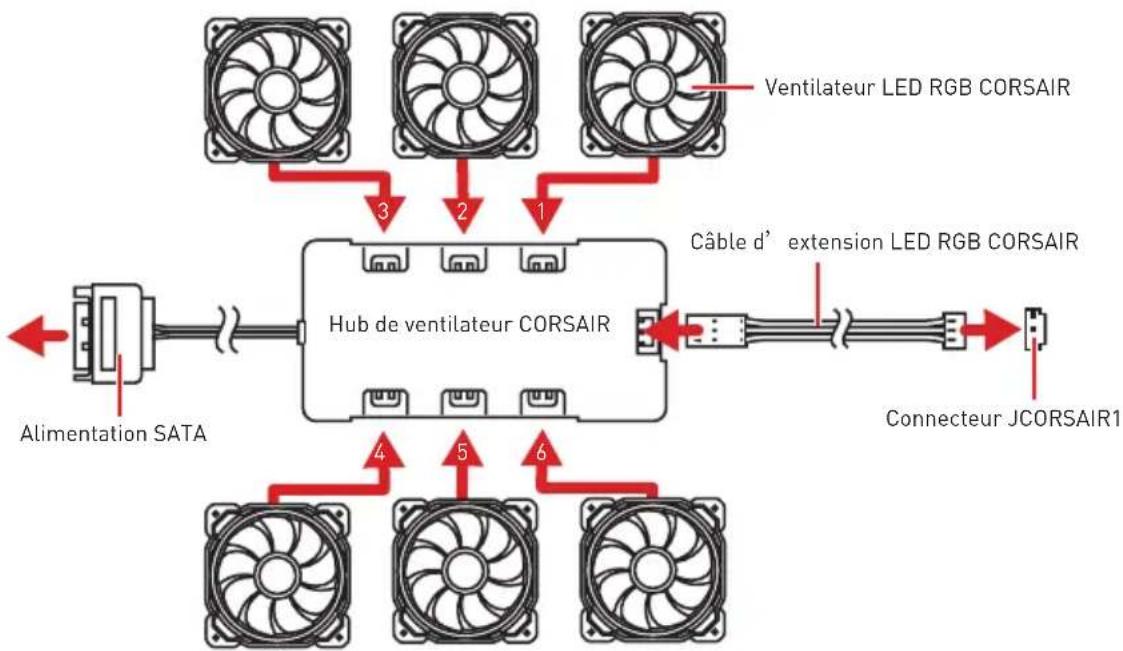

Spécifications du connecteur JCORSAIR1

Produits CORSAIR à LED RGB supportés	Connexion maximale
Ruban LED RGB Lighting Node PRO	20* * Il est recommandé de régler la luminosité sur 20% lorsque vous utilisez plus de 8 rubans LED.
Ventilateur RGB HD120 6
Ventilateur RGB SP120 6
Ventilateur RGB LL120 6

Contenu

Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit contenir :

Carte mère MEG Z390	GODLIKE
Câble	Câble SATA 6Gb/s 6
	Câble d’ extension Y 1 à 2 LED RGB 80cm 1
	Câble d’ extension LED RGB CORSAIR 50cm 1
	Câble d’ extension LED RGB RAINBOW 80cm 2
	Câble d’ extension RGB CORSAIR à RAINBOW 10cm	1
	Câble de thermistance 2
Accessoires	Set d’ antenna 1
	M.2 Xpander-Z 1
	Streaming Boost 1
	SLI HB BRIDGE L 1
	Adapteur Audio 6.3mm 1
	Insigne pour châssis 1
	Labels de Câble SATA	1
	Carte d’ enregistrement de produit	1
	La vis 8.5H M.2	3
DVD d’ application	DVD de pilotes	1
Documentation	Manual d’ utilisation	1
	Guide rapide	1
	Guide d’ installation rapide	1

! Important

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

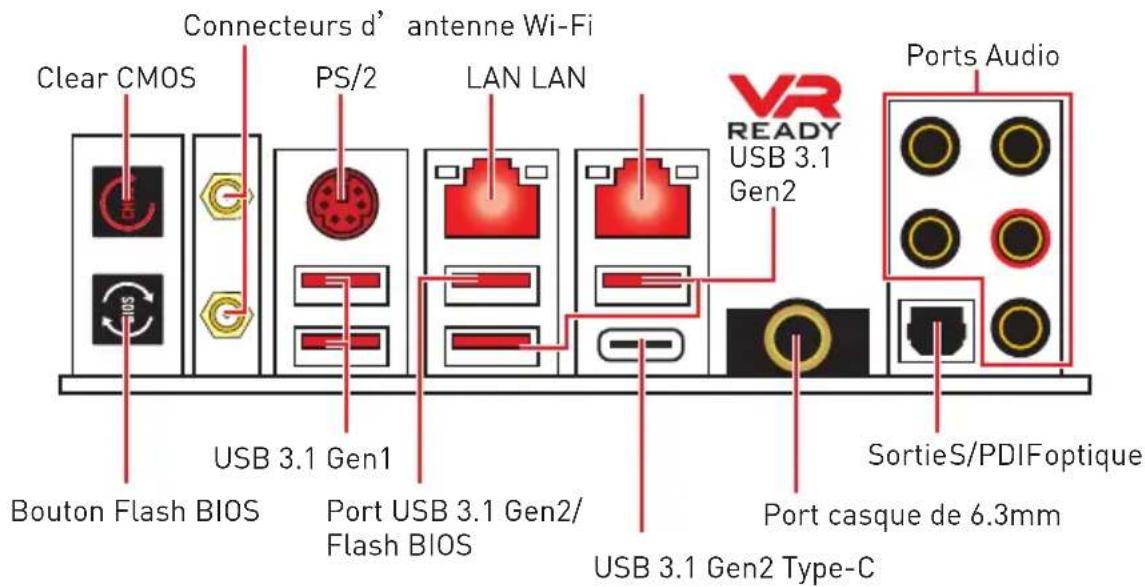

Panneau arrêté Entrée/Sortie

• Bouton Clear CMOS - Éteignez votre ordinateur. Appuyez sur le bouton CMOS pendant environ 5 à 10 secondes pour remettre le BIOS aux valeurs par défaut.
• Port/bouton Flash BIOS - Veuillez vous référer à la page 56 pour en savoir plus sur la mise à jour du BIOS avec Flash BIOS.
• Port casque de 6,3 mm - Ce port est utilisé pour connecter le casque.

Tableau explicatif de l'état de la LED du port LAN

LED indiquant la connexion et l'activité		LED indiquant la vitesse
		Etat Description
Etat Description		Eteint Débit de 10 Mbps
Eteint Pas de connexion		Vert Débit de 100 Mbps
Jaune Connexión correcte		Orange Débit de 1 Gbps
Clignote Activité en cours

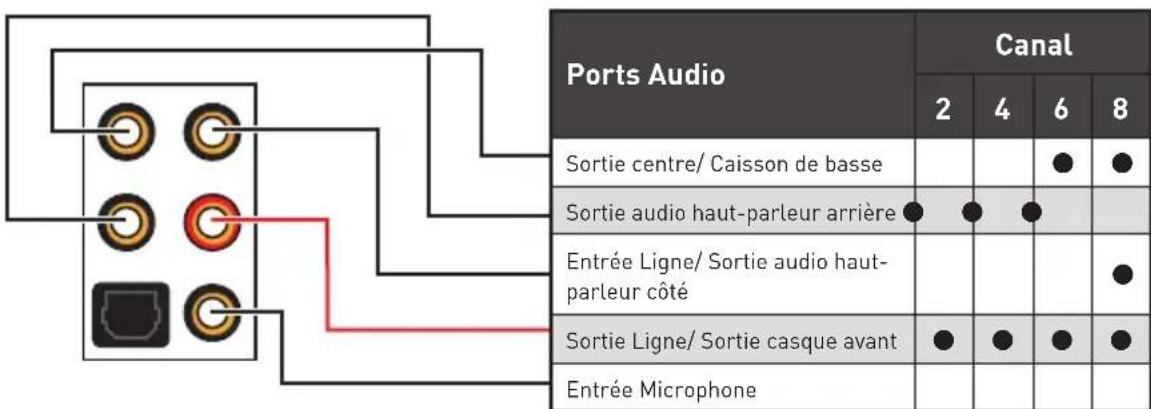

Configuration des ports audio

(● : connecté, Espace : vide)

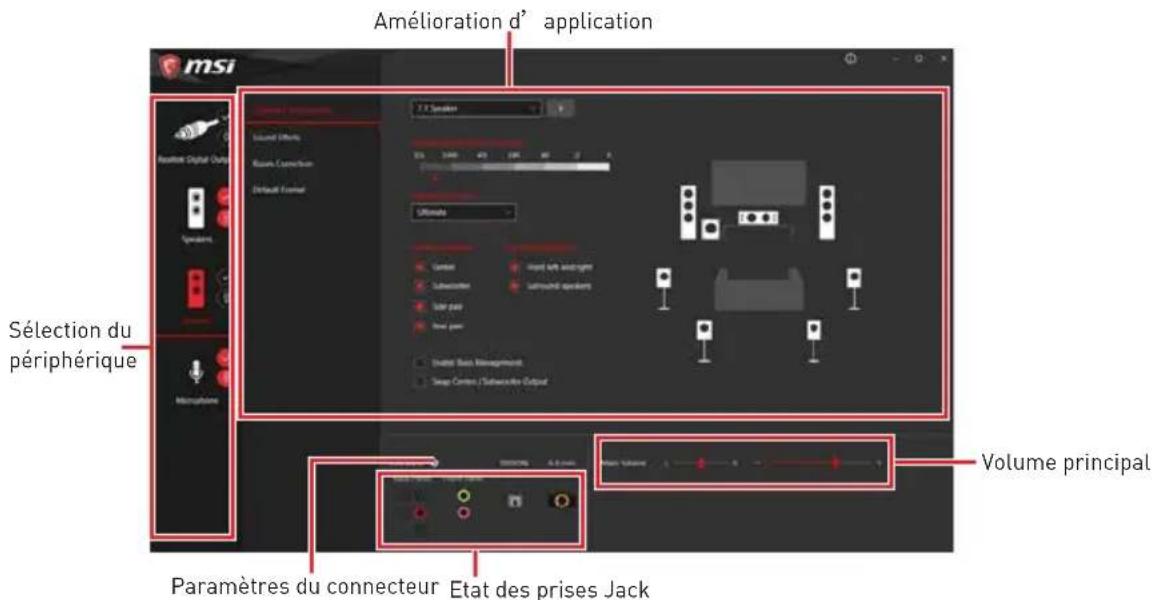

Realtek Audio Console

Après l'installation de Realtek Audio Console, vous pouvez l'utiliser pour modifier les paramètres du son afin d'obtenir une meilleure expérience sonore.

• Sélection du périphérique - vous permet de sélectionner une source de sortie audio pour en modifier les paramètres. Le symbole de coche indique le périphérique sélectionné par défaut.
• Amélioration d'application - les diverses options vous fournissant un guide complet des effets acoustiques proposés pour les périphériques de sortie et d'entrée. Volume principal - contrôle le volume ou équilibre le son gauche/droite des haut-parleurs branchés sur le panneau avant ou arrière en ajustant la barre de volume.
• État des prises Jack - présente tous les périphériques de diffusion et de capture connectés à votre ordinateur.
• Paramètres du connecteur - configurer les paramètres de connexion.

Dialogue popup automatique

Lorsqu'un périphérique est branché sur une prise audio, une fenêtre de dialogue apparaît et vous demande de choisir le périphérique connecté que vous souhaitez utiliser.

Chaque jack est réglé avec ses paramètres par défaut comme indiqué sur la page suivante.

Les photos ci-dessus ne sont données qu'à titre de référence et peuvent varier selon le produit que vous achetez.

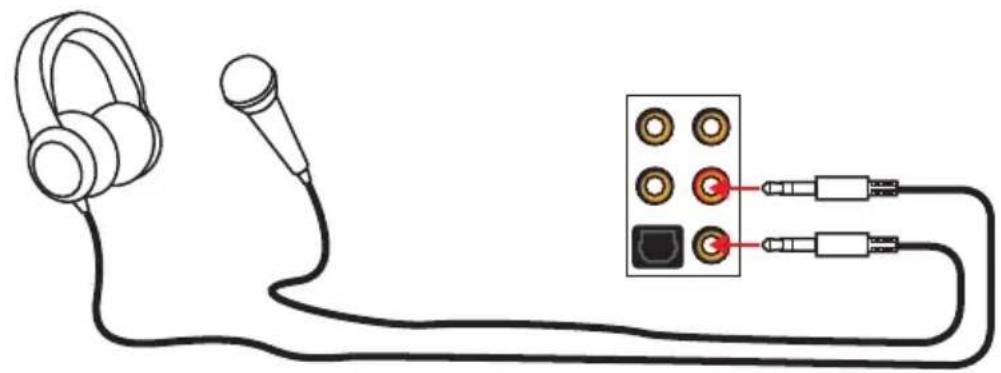

Illustration de l'utilisation des ports audio dédiés au casque et au microphone

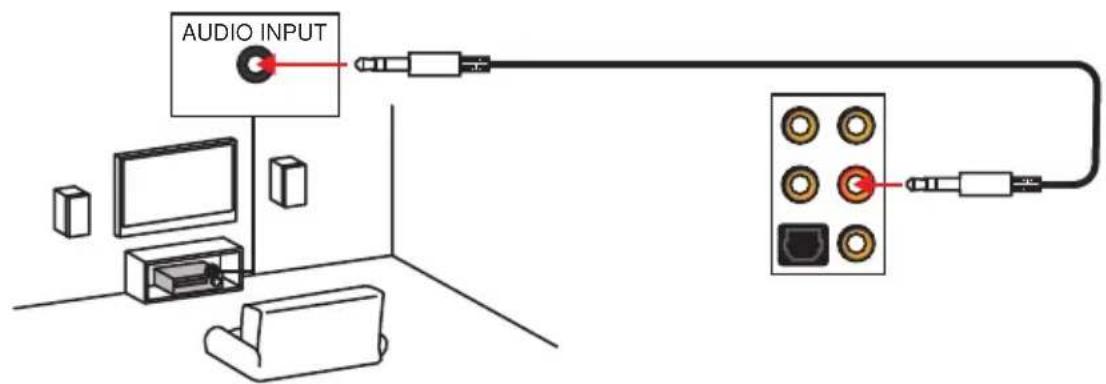

Illustration de l'utilisation du port audio dédié aux haut-parleurs

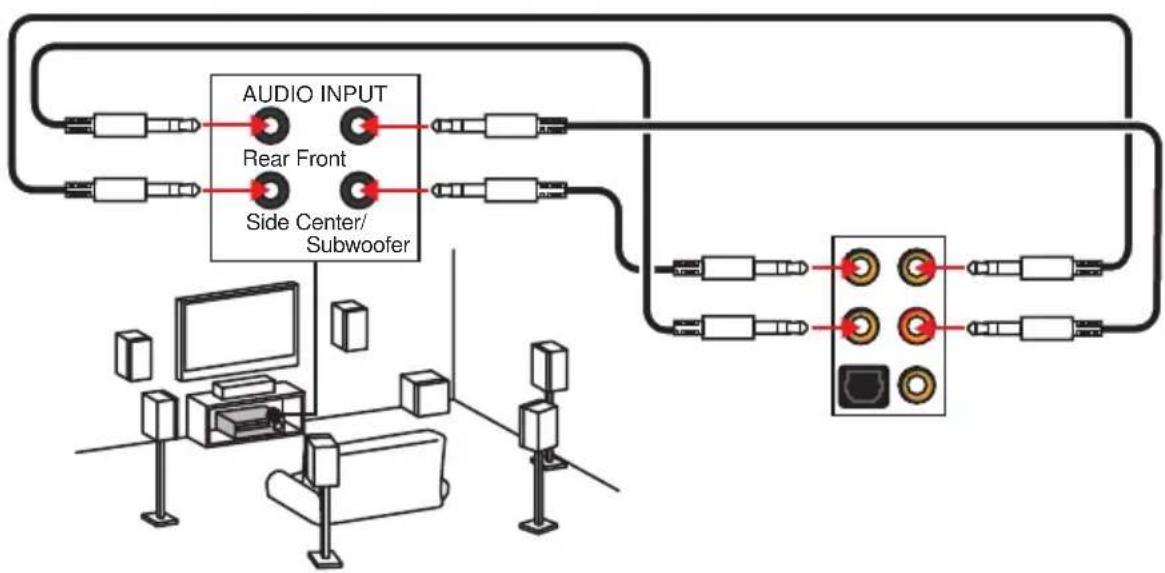

Illustration de l'utilisation des ports audio dédiés aux haut-parleurs 7.1

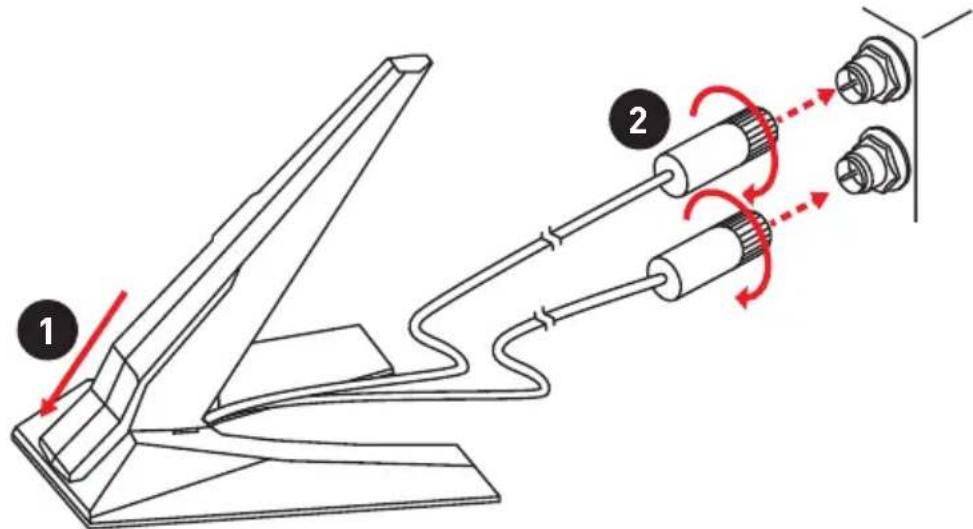

Installation des antennes

1. Combiner l'antenne avec la base.
2. Vissez fermement les antennes aux connecteurs d'antenne Wi-Fi comme indiqué ci-dessous.

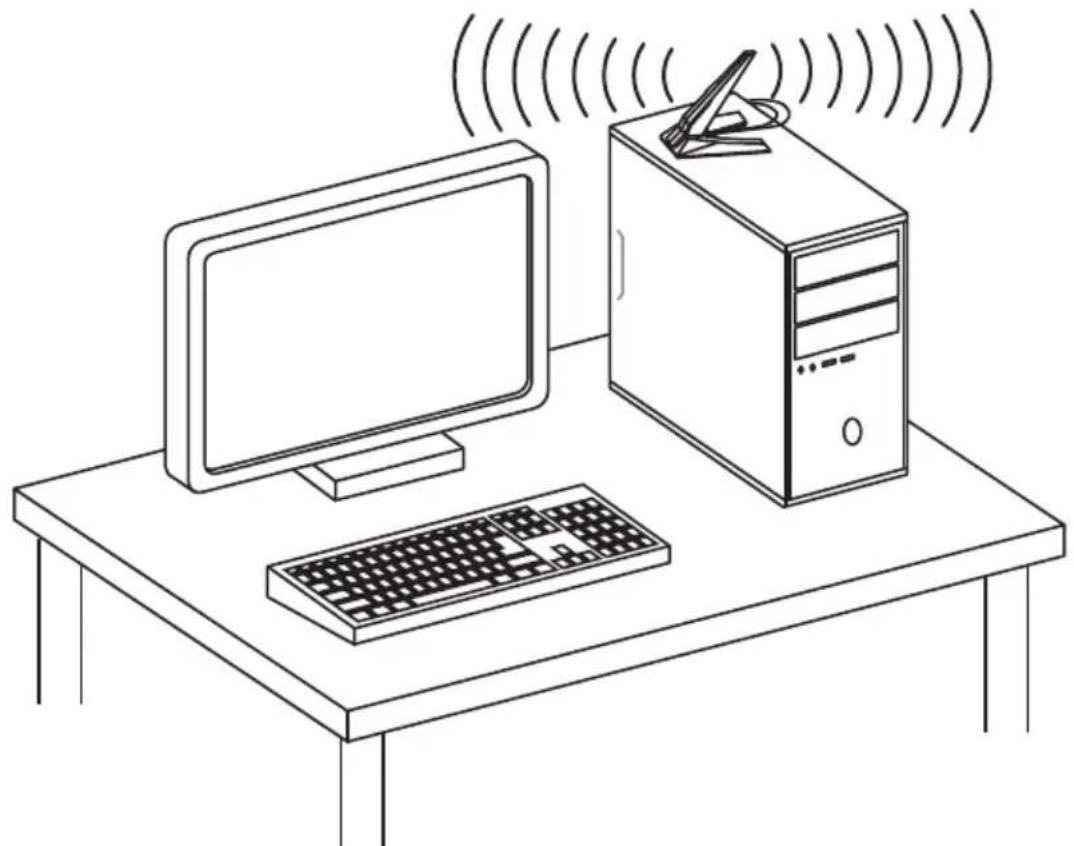

1. Placez les antennes le plus haut possible.

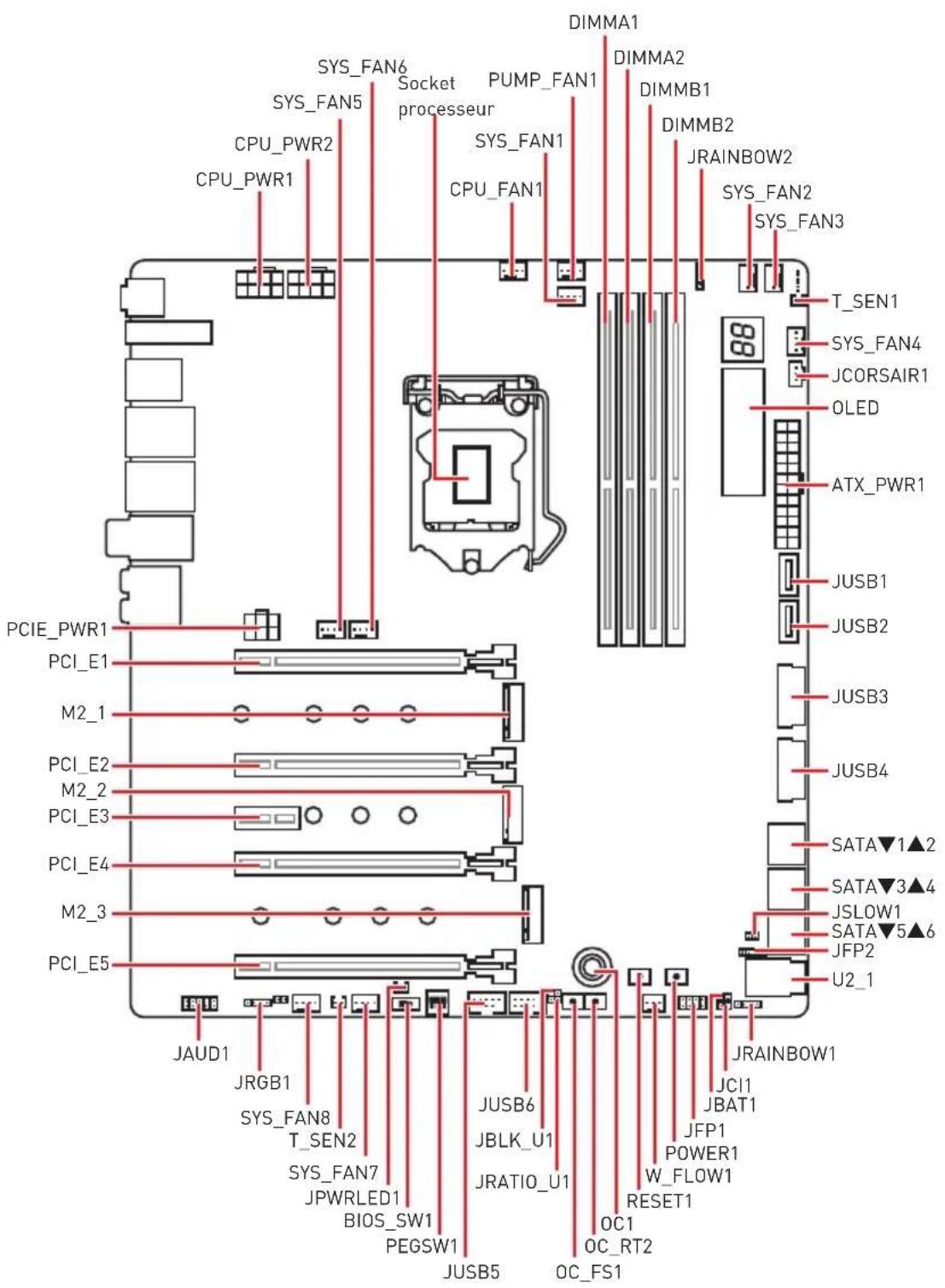

Vue d'ensemble des composants

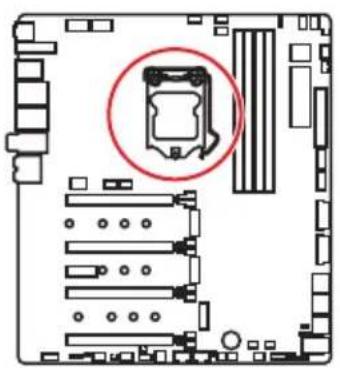

Socket processeur

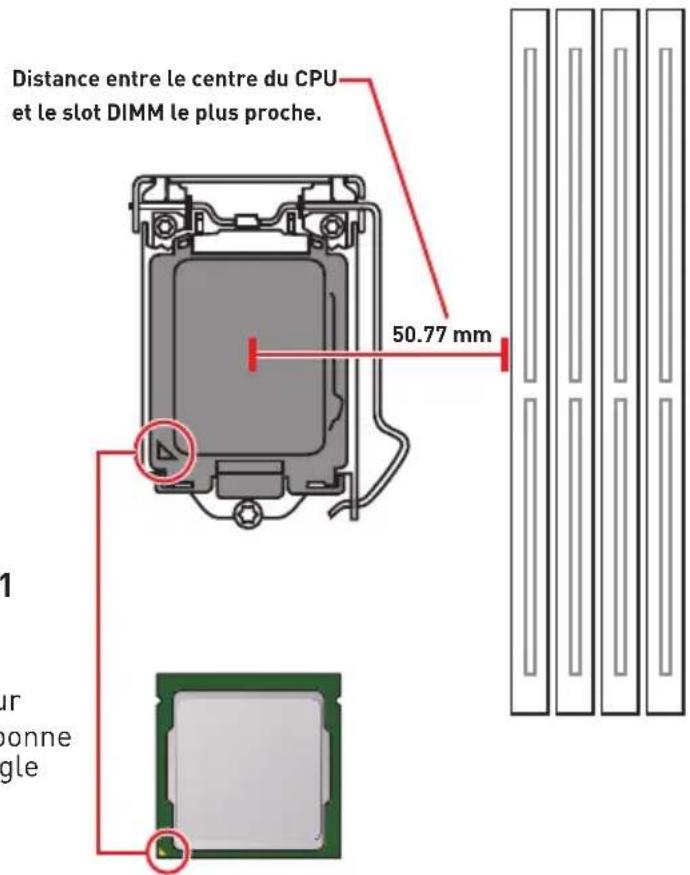

Présentation du socket LGA 1151

Sur le socket LGA 1151, vous remarquerez deux encoches et un triangle jaune servant d'indicateur pour placer le processeur dans la bonne position sur la carte mère. Le triangle jaune correspond à la broche 1 du processeur.

Important

Avant d'installer ou de retirer le processeur du socket, veillez à toujours débrancher le câble d'alimentation de la prise électrique.

Veuillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n'acceptera pas les cartes mères dont le capot de protection aura été retiré.

Lors de l'installation d'un processeur, n'oubliez pas d'installer un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protéger le processeur contre la surchauffe et maintenir la stabilité du système.

Assurez-vous de l'étanchéité entre le ventilateur et le processeur avant de démarrer la procédure.

La surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Quand le processeur n'est pas installé, protégez toujours les broches de l'emplacement du processeur avec le couvercle dédié.

Si vous avez acheté un processeur indépendamment du ventilateur, veuillez vous référer à la documentation dans le paquet du ventilateur pour plus d'informations concernant l'installation.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Prenez note que l'utilisation au-delà des spécifications du constructeur n'est pas recommandée. MSI ne garantit pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Slots DIMM

Installation recommandée de module mémoire

Important

Veillez à toujours insérer un module de mémoire dans l'emplacement DIMMA2 en premier. En raison des ressources utilisées par le chipset, la capacité de mémoire disponible est un peu moins élevée que celle installée. Basé sur les spécifications du processeur Intel, une tension d'une barrette mémoire en dessous de 1,35 V est conseillée pour protéger le processeur. Veuillez noter que la capacité maximale de la mémoire est de 4 Go ou moins pour le système d'exploitation Windows 32 bits en raison de la limitation de mémoire. Par conséquent, il est recommandé d'installer le système d'exploitation Windows 64 bits si vous souhaitez installer une mémoire de plus de 4 Go sur la carte mère. Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l'overclocking car la fréquence d'opération de mémoire dépend du Serial Presence Detect (SPD). Rendez-vous dans le BIOS et choisissez la fonction Memory Try It! pour régler la fréquence de mémoire si vous souhaitez faire fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée. Il est recommandé d'utiliser un système de refroidissement capable de refroidir toutes les barrettes mémoire et d'offrir de bonnes performances lors d'un overclocking. La stabilité et la compatibilité du module de mémoire lors de l'overclocking dépendent du processeur et des périphériques installés.

PCI_E1~5 : Slots d'extension PCIe

PCI_E1 : PCIe 3.0 x16 (lignes CPU)

PCI_E2 : PCIe 3.0 x4 (lignes CPU)

PCI_E3 : PCIe 3.0 x1 (lignes PCH)

PCI_E4 : PCIe 3.0 x8 (lignes CPU)

PCI_E5 : PCIe 3.0 x4 (lignes PCH)

Installation recommandée pour une configuration multi-GPU

Carte Graphique Unique 2-Way 3-Way* 4-Way*
PCI_E1 @ 3.0	x16 @ 3.0 x8 @ 3.0 x8 @	3.0 x8
PCI_E2 Vide	Vide Vide @ 3.0 x4
PCI_E3 3.0 x1	3.0 x1 3.0 x1 3.0 x1
PCI_E4 Vide	@ 3.0 x8 @ 3.0 x8 @3.0 x4
PCI_E5 3.0 x4	3.0 x4	@ 3.0 x4	@3.0 x4

(à : slot de carte graphique, * : CrossFire uniquement)

! Important

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et éviter la déformation du slot.

Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales.

Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

Le M2_3 est indisponible lorsqu'un périphérique PCIe est installé dans le slot PCI_E5.

PEGSW1 : Interrupteur PCIe CeaseFire

L'interrupteur PCIe CeaseFire vous permet d'activer et de désactiver les slots PCIe (par lignes CPU) facilement et directement.

Slots	ON 1 2 3	ON 1 2 3	ON 1 2 3	ON 1 2 3
PCI_E1	✓ ✓	✓ —
PCI_E2	✓ —	— —
PCI_E4	✓ ✓	— —

√ : activée, — : désactivée

Installation des cartes graphiques SLI

Pour savoir quel type d'alimentation est recommandé pour une configuration SLI, veuillez vous référer au mode d'emploi de votre carte graphique, afin de parfaitement répondre à la demande du système.

Pour installer les cartes graphiques en SLI :

1. Éteignez votre ordinateur et déconnectez le cordon d'alimentation. Installez deux cartes graphiques dans les slots PCI_E1 et PCI_E4.
2. Connectez les deux cartes graphiques avec un pont SLI.

1. Reliez tous les connecteurs d'alimentation PCIe des cartes graphiques.
2. Reconnectez le cordon d'alimentation, allumez votre ordinateur et installez les pilotes et logiciels fournis avec la carte graphique.
3. Faites un clic droit sur le bureau de Windows et choisissez NVIDIA Control Panel dans le menu. Sur l'onglet de gauche, cliquez sur Configure SLI, Surround, PhysX dans l'onglet à gauche. Sélectionnez Maximize 3D performance dans le menu de configuration SLI puis cliquez sur Appliquer.

U2_1 : Port U.2

Ce port utilise une interface U.2. Chaque port peut être relié à un périphérique de stockage PCIe 3.0 x4 NVMe.

Démonstration vidéo

Référez-vous à la vidéo d'installation du SSD U.2 : http://youtu.be/KgFvKDxymvw

Installation du SSD U.2

1. Branchez le câble U.2 au port U.2 sur la carte mère.
2. Branchez le câble U.2 au SSD U.2.
3. Branchez le câble U.2 au câble de l'adaptateur d'alimentation.

! Important

Le M2_2, SATA5 et SATA6 sont indisponibles lorsqu'un périphérique U.2 est installé dans le port U.2.

M2_1~3: Slots M.2 (Touche M)

! Important

La technologie Intel RST supporte seulement un SSD M.2 PCIe avec une mémoire ROM UEFI.

Intel® Optane™ Memory Ready.

Installation du module M.2

1. Desserrez la vis de M.2 SHIELD FROZR.
2. Soulevez le M.2 shield Frozr et retirez le film de protection du pad thermique.

1. Chaque slot M.2 dispose d'une vis et d'un support de fixation (entretoise). La première sert à fixer la plaque M.2 SHIELD FROZR et le second à supporter le SSD M.2 quand sa longueur est plus courte que la plaque M.2 SHIELD FROZR. Si le SSD M.2 est de la même longueur que la plaque M.2 SHIELD FROZR, veillez à ne pas utiliser sa vis et son support de fixation mais à utiliser ceux dédiés à la plaque M.2 Shield FroZR. Cela évitera d'endommager le SSD M.2.
2. Vous trouverez deux pads thermiques sur chaque plaque de base du slot M.2. Le pad thermique 2 est fixe et ne doit pas être retiré. Si vous voulez installer un SSD M.2 double face, retirez totalement le pad thermique 1 et les films de protection. Seul le pad thermique 2 sera nécessaire du fait de l'épaisseur du SSD. Si vous voulez installer un SSD M.2 à simple face, plus fin, retirez les deux films de protection du pad thermique 1, puis replacez ce dernier sur le pad thermique 2.

Les images sont uniquement données à des fins d'illustration et l'apparence des plaques et des pads thermiques peut être différente.

1. Si nécessaire, déplacez le support de fixation de manière à l'adapter à la longueur du SSD M.2.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Si la longueur du SSD M.2 est plus courte que la plaque M.2 SHIELD FROZR, placez un support de fixation au niveau de l'encoche du SSD et insérez-y une vis pour fixer le SSD M.2.

1. Insérez la plaque M.2 SHIELD FROZR dans la rainure prévue à cet effet.
2. Rabaissez la plaque M.2 SHIELD FROZR vers le bas.
3. Fixez la plaque M.2 SHIELD FROZR sur la plaque de base.

V-Check Points

Ces points de mesure de tension servent à mesurer les tensions du système.

Un multimètre est nécessaire pour vérifier les tensions (multimètre non fourni).

Pour vérifier la tension, placez les fils d'essai sur le GND (trou de montage de la vis) et V-Check Point. Veuillez vous reporter au manuel de votre multimètre pour plus d'informations.

GND CPU VCCIO VSA DRAM PCH

Installer la carte M.2 Xpander-Z

La carte M.2 Xpander-Z offre deux slots M.2 Touche-M.

Pour installer la carte M.2 Xpander-Z :

1. Enlevez la vis du support situé sous la plaque.
2. Relevez la plaque et retirez le film de protection et les anneaux de caoutchouc du pad thermique.
3. Déplacez le support dans le trou de fixation correspondant à la longueur de votre SSD M.2.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Remettez la plaque sur le SSD M.2 et revissez la vis retirée au début sur le support pour fixer la plaque.
6. Insérez la carte M.2 Xpander-Z dans le slot PCIe.
7. Fixez la vis pour sécuriser la carte M.2 Xpander-Z.

Important

Lorsque vous avez installé la carte Xpander-Z dans PCI_E2, alors PCI_E4 est indisponible ; si la carte Xpander-Z est installée dans PCI_E4, alors PCI_E2 est indisponible.

SATA1~6 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

Important

Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.

Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

Tableau de combinaison M.2, SATA et U.2

Slot Combinaison
M2_1 PCIe SATA
SATA1 √	√
SATA2 √	—

U2_1 Vide Installé
M2_2	PCIe	SATA	Vide	—
SATA5	—	—	✓	—
SATA6	—	✓	✓	—

PCI_E5	Vide Installé
M2_3	PCIe	SATA	Vide	—
SATA3	✓	—	✓	✓

(SATA : SSD M.2 SATA, PCIe : SSD M.2 PCIe, √ : disponible, — : indisponible)

Important

Le M2_2, SATA5 et SATA6 est indisponible lorsqu'un périphérique U.2 est installé dans le port U.2.

Le M2_3 est indisponible lorsqu'un périphérique PCIe est installé dans le slot PCI_E5.

Combinaison des slots M.2

1 x SSD M.2 PCIe + 6 x disques durs SATA

1 x SSD M.2 SATA + 5 x disques durs SATA

2 x SSD M.2 PCIe + 1 x SSD U.2 + 4 x disques durs SATA

2 x SSD M.2 SATA + 1 x SSD U.2 + 2 x disques durs SATA

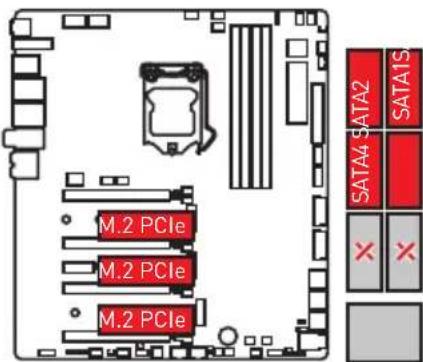

3 x SSD M.2 PCIe + 4 x disques durs SATA

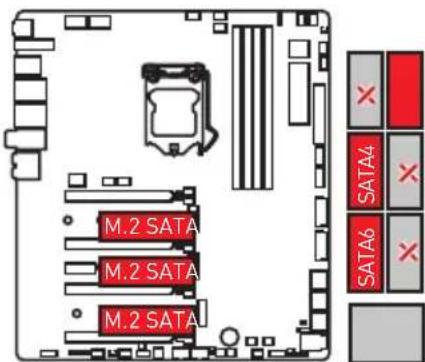

3 x SSD M.2 SATA + 3 x disques durs SATA

JFP1, JFP2 : Connecteurs de panneau avant

Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

Ces connecteurs vous permettent de relier une alimentation ATX.

CPU_PWR1/ CPU_PWR2
1 Ground 5	+12V
2 Ground 6	+12V
3 Ground 7	+12V
4 Ground 8	+12V

12 24 ATX_PWR1 1 13	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5VSB 21		+5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

PCIE_PWR1	1 + 1	2V 4 Ground
	2 + 1	2V 5 Ground
	3 + 1	2V 6 Ground

Important

Veuillez vous assurer que tous les câbles d'alimentation sont branchés aux connecteurs adéquats afin de garantir une opération stable de la carte mère.

OC1 : Molette GAME BOOST

Cette molette de réglage vous permet de choisir manuellement le niveau d'overclocking du processeur, allant de 0 (par défaut) à 11 (extrême). La tension et la fréquence du processeur seront automatiquement ajustées après le démarrage de l'ordinateur.

Utiliser la molette de réglage GAME BOOST

Pour utiliser la molette de réglage GAME BOOST, suivez les étapes ci-dessous :

1. Mettez la molette GAME BOOST en mode Hardware (contrôle au niveau matériel) par l'intermédiaire des paramètres du BIOS.
2. Éteignez l'ordinateur.
3. Tournez la molette GAME BOOST et choisissez le niveau d'overclocking que vous désirez.

Stage	CPU Frequency (GHz)
	i3-8350K i5-8600K i7-8700K i7-8086K i5-9600K i7-9700K i9-9900K
0 GAME BOOST Disabled
1 4.1	4.2~4.4 4.4	~4.8 4.4~5.1	4.4~4.7 4.7~5.0	4.8~4.8~5.1
2 4.2	4.3~4.5 4.5	~4.9 4.5~5.2	4.5~4.8 4.8~5.1	4.9~5.1 4.9~5.2
4 4.3	4.4~4.6 4.6	~5.0 4.6~5.3	4.6~4.9 4.9~5.2	5.0~5.0~5.3
6 4.4	4.5~4.7 4.7	~5.1 4.7~5.4	4.7~5.0 5.0~5.3	5.1~5.4 5.1~5.5
8 4.5	4.6~4.8 4.8	~5.2 4.8~5.5	4.8~5.1 5.1~5.4	5.2~5.4 5.2~5.5
10 4.6	4.7~4.9 4.9	~5.3 4.9~5.6	4.9~5.2 5.2~5.5	5.3~5.5 5.3~5.6
11 4.7	4.8~5.0 5.0	~5.4 5.0~5.7	5.0~5.3 5.3~5.6	5.4~5.4~5.7

1. Allumez l'ordinateur. GAME BOOST overclockera automatiquement le processeur selon le niveau que vous avez choisi.

Pour désactiver GAME BOOST :

1. Mettez la molette GAME BOOST en mode Hardware par l'intermédiaire des paramètres du BIOS.
2. Éteignez l'ordinateur.
3. Tournez la molette GAME BOOST au niveau 0 puis allumez l'ordinateur. Les paramètres de configuration seront alors remis aux valeurs normales.

! Important

Lors de l'activation du mode GAME BOOST, il est recommandé d'utiliser un système de refroidissement liquide pour CPU équipé de deux ventilateurs pour un meilleur refroidissement et de meilleures performances. Vous pouvez aussi contrôler la fonction GAME BOOST par l'intermédiaire du Setup du BIOS ou du logiciel MSI DRAGON CENTER. Pour optimiser les performances et améliorer la stabilité du système, veuillez ne pas modifier les réglages du menu OC du BIOS quand vous activez la fonction GAME BOOST. La réussite de l'overclocking dépend des composants de votre ordinateur. Nous ne garantissons pas le niveau d'overclocking offert par GAME BOOST ni les dommages et risques causés par l'overclocking. Les composants MSI sont recommandés pour une meilleure compatibilité avec la fonction GAME BOOST.

JBLK_U1, JRATIO_U1: Connecteurs Fréquence de base et Ratio

Vous pouvez utiliser ces connecteurs pour y brancher des boutons externes. Le bouton qui sera relié au connecteur JBLK_U1 servira à augmenter la fréquence de base du processeur et celui relié au connecteur JRATIO_U1 servira à augmenter le ratio du processeur.

OC_FS1: Bouton OC Force Enter BIOS (forcer l'entrée de l'OC dans le BIOS)

Lorsque vous appuyez sur ce bouton, le système sera forcé dans le BIOS sans afficher le message OC_FAIL.

OC_RT2: Bouton OC Retry (retenter l'OC)

Lorsque vous appuyez et maintenez ce bouton, le système continue à relancer l'overclocking jusqu'à ce qu'il réussisse à démarrer.

T_SEN1~2: Connecteur de capteur thermique

Ce connecteur vous permet d'utiliser un câble à thermistance pour surveiller la température du point de détection.

JSLOW1: Cavalier de démarrage du mode ralenti

Ce cavalier est utilisé pour la solution de refroidissement LN2, prenant en charge les conditions extrêmes d'overclocking, et assure le démarrage du processeur à une fréquence stable, ce qui évite le crash du système.

Normal

[défaut]

Activé

[Activez cette fonction pendant le POST du BIOS.]

Important

Les utilisateurs peuvent essayer l'overclocking à très basse température (elle doit être supérieure à -124 degrés pour éviter le code de débogage 00) à leurs propres risques.

Les résultats d'overclocking peuvent varier selon la version du CPU.

Ne mettez pas ce cavalier en position Active quand le système est éteint ou ne peut pas être démarré.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~8 : connecteurs pour ventilateurs

Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension. Cette carte mère peut détecter automatiquement le mode PWM et DC. Cependant, vous pouvez suivre les instructions ci-dessous pour régler le connecteur de ventilateur en mode PWM ou en mode DC.

Basculer entre les modes des ventilateurs et ajuster la vitesse

Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des ventilateurs dans le BIOS → HARDWARE MONITOR.

Choisissez le mode PWM ou le mode DC

Il y a des points de gradient de la vitesse du ventilateur qui vous permettent d'ajuster la vitesse du ventilateur par rapport à la température du processeur.

! Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches des connecteurs de ventilateur

Définition des broches en mode PWM
1 G	round 2 +12V
3 S	ense 4 Speed	Control	Signal

Définition des broches en mode DC
1 G	Ground 2 Voltage	Control
3 S	Sense 4 NC

W_FLOW1 : Connecteur de débitmètre d'eau

Ce connecteur vous permet de connecter un débitmètre pour surveiller le débit de votre système de refroidissement par eau (watercooling).

JUSB1~2 : Connecteurs USB 3.1 Gen2 Type-C

Ces connecteurs vous permettent de relier un port USB 3.1 Gen2 Type-C sur le panneau avant. Pour plus de sécurité, ces connecteurs ont été conçus pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon sens.

JUSB3~4 : Connecteurs USB 3.1 Gen1

Ces connecteurs vous permettent de relier un port USB 3.1 Gen1 sur le panneau avant.

Notez que les câbles d'alimentation et de terre doivent être branchés correctement afin d'éviter d'endommager la carte.

Port Super Charger

Le connecteur JUSB4 est un port de recharge capable d'augmenter le débit USB en sortie afin de recharger rapidement votre téléphone portable ou d'autres périphériques USB compatibles. Le port Charger est contrôlé au niveau matériel par la puce de la carte mère et peut supporter le rechargement lorsque l'ordinateur est en mode veille, hibernation ou éteint. Néanmoins, quand vous démarrez l'ordinateur sous Windows®, il vous faut installer l'application MSI DRAGON CENTER pour activer ou désactiver le mode Charging (rechargement).

Important

Lorsque le mode Charging est activé, la synchronisation des données du port Super Charger sera désactivée.

JUSB5~6 : Connecteurs USB 2.0

2 10 1 9
1 VCC 2 VCC
3 USB0-4 USB1-
5 USB0+6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC

Important

Notez que les broches VCC et Terre doivent être branchées correctement afin d'éviter tout dommage sur la carte mère.

Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI DRAGON CENTER.

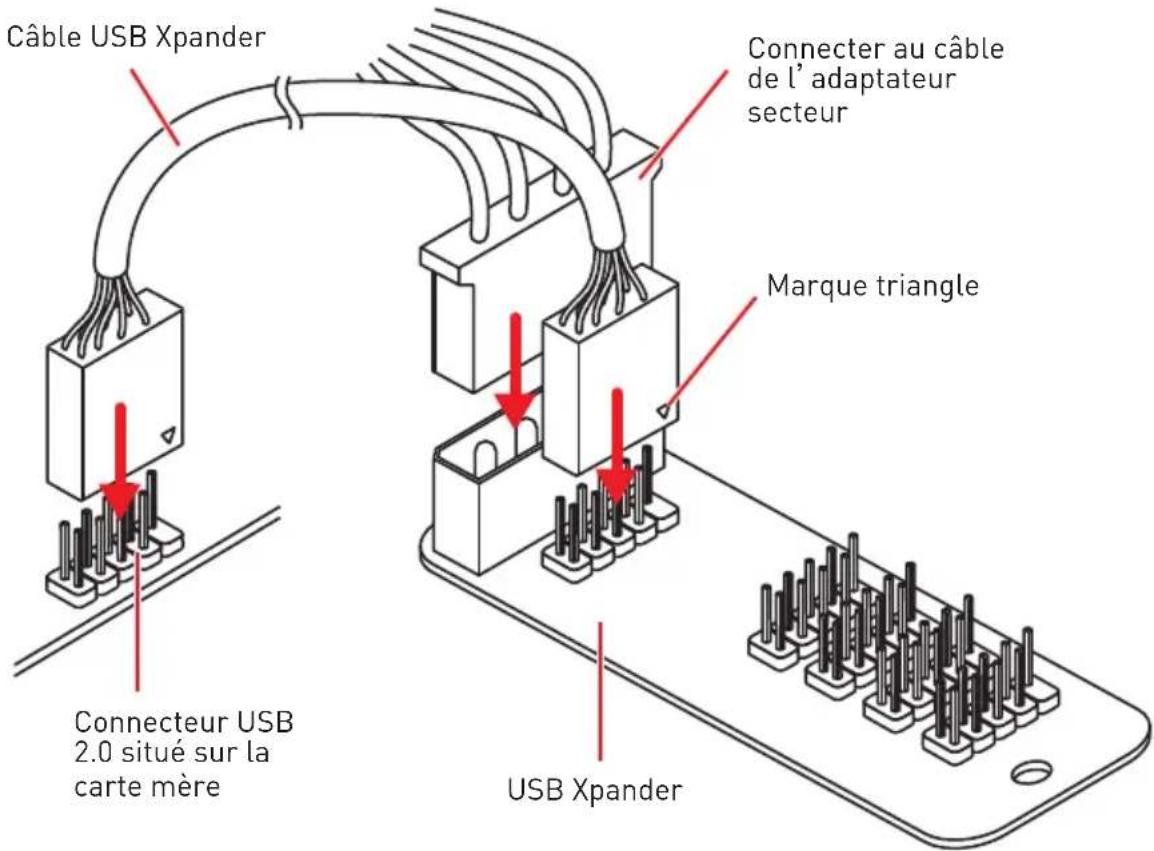

Connecter le câble USB Xpander (en option)

Le câble USB Xpander sert à étendre un connecteur USB 2.0 à 4 connecteurs. Utilisez le câble USB Xpander pour connecter la carte d'extension et la carte mère comme illustré ci-dessous.

POWER1, RESET1 : Boutons d'alimentation et de réinitialisation

Les boutons d'alimentation et de réinitialisation vous permettent d'allumer ou de redémarrer l'ordinateur.

JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à nettoyer la mémoire CMOS.

Conserver les données (défaut)

Effacer CMOS / Réinitialiser BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant environ 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.

JCI1 : Connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur d'intrusion châssis.

Normal (défaut)

Commencer l'activité intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans le BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'alerte à l'écran.

Réinitialisation de l'alerte intrusion châssis

1. Allez dans le BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion châssis).
2. Mettez Chassis Intrusion (Intrusion châssis) en Reset (Réinitialiser).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).

BIOS_SW1 : Interrupteur Multi-BIOS

Cette carte mère est équipée de deux BIOS ROMs indépendants. Si un des deux est endommagé, vous pouvez passer à l'autre pour le démarrage par le glissement de l'interrupteur.

Restauration du BIOS

Si la mise à jour du BIOS a échoué et que le système ne peut plus démarrer, vous pouvez restaurer le BIOS en suivant les étapes suivantes. Avant la restauration, veuillez télécharger la première version de BIOS compatible avec votre carte mère sur le site MSI. Ensuite, enregistrez le fichier BIOS sur la racine de la clé USB.

1. Éteignez l'ordinateur.
2. Basculez vers le BIOS ROM normal avec l'interrupteur Multi-BIOS.
3. Connectez le lecteur flash USB à l'ordinateur.
4. Allumez l'ordinateur et appuyez sur la touche Suppr pour entrer dans l'interface Setup du BIOS pendant le processus de POST.
5. Choisissez l'onglet M-FLASH et cliquez sur Yes (Oui) pour redémarrer le système et entrer dans le mode Flash.
6. Choisissez un profil BIOS pour commencer la restauration du BIOS.
7. Basculez vers le BIOS ROM qui a échoué avec l'interrupteur Multi-BIOS et cliquez sur Yes (Oui) pour commencer la restauration du BIOS.
8. Une fois la restauration terminée, le système redémarrera automatiquement.

Important

Ne pas utiliser l'interrupteur Multi-BIOS lorsque le système est en cours de démarrage.

Vous pouvez également utiliser l'utilitaire LIVE UPDATE ou Flash BIOS pour flasher le BIOS. Référez-vous à la section du BIOS pour plus de détails.

JRGB1, JRAINBOW1~2 : Connecteurs LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12V. Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B adressables individuellement 5V.

ATTENTION

Faites attention à bien connecter le bon type de ruban LED. Les connecteurs JRGB et JRAINBOW fournissent des tensions différentes. La connexion d'un ruban LED 5V au connecteur JRGB1 peut endommager le ruban.

Important

Le connecteur JRGB supporte jusqu'à des rubans de 2 mètres en continu de type 5050 (12V/G/R/B) avec une puissance nominale maximale de 3A (12V).

Le connecteur JRAINBOW supporte jusqu'à 75 LEDs WS2812B adressables individuellement (5V/Data/Ground) avec une puissance nominale maximale de 3A (5V). Dans le cas d'une luminosité de 20 %, le connecteur supporte jusqu'à 200 LEDs.

Avant d'installer ou de retirer le ruban LED, veillez à toujours éteindre l'alimentation et à débrancher le câble d'alimentation de la prise électrique.

Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d'extension LED.

JCORSAIR1 : Connecteur CORSAIR

Le connecteur JCORSAIR vous permet de connecter un ruban à LED RGB Lighting PRO adressable individuellement 5V ou un ventilateur RGB de marque Corsair via un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque CORSAIR avec un logiciel MSI dédié.

Connexion du ventilateur LED RGB de marque CORSAIR

Connexion du CORSAIR Lighting Node PRO

! Important

Veuillez connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6. Tout ventilateur qui n'est pas connecté en série interrompra la communication et la fonction de rétroéclairage LED RGB ne fonctionnera pas.

Le nombre de ventilateurs LED RGB ou de rubans LED RGB Lighting PRO supportés peut varier selon le modèle. Veuillez vous référer aux spécifications de la carte mère.

Le ventilateur LED RGB de marque Corsair et le ruban CORSAIR Lighting Node PRO ne peuvent pas être utilisés en même temps.

Panneau de contrôle dynamique

Le Dynamic Dashboard est un panneau de contrôle dynamique qui peut être utilisé pour afficher des informations système comme la température et la vitesse du processeur, l'état du flash du BIOS ou encore des messages d'erreur. Vous pouvez utiliser le logiciel de MSI dédié pour configurer et personnaliser le Dynamic Dashboard et même téléverser un fichier .gif.

Panneau de contrôle dynamique

Tableau d'état du panneau de contrôle dynamique

État du système	Panneau de contrôle dynamique	État du système	Panneau de contrôle dynamique
Allumer	mSiTRUE GAMING	S4/S5 (Sus-prend re à Disk/Shutdown)	GOODBYE
le CPU n'est pas détecté ou que son initialisation a échéué	CPU	Flash BIOS (mis à jour)	Updating...
		Flash BIOS (Terminer)	Finished :
la mémoire DRAM n'est pas détectée ou que son initialisation a échéué	DRAM	Flash BIOS (Erreur)	Update Error
		Vitesse de ventilateur/Température/Tension	2390 GOOD LIKE CPU TEMP
le GPU n'est pas détecté ou que son initialisation a échéué	VGA	Game Boost
		CPU/VGA/Information sur la mémoire	<VGA>
Entrez l'OS	GOOD JOB!		<Memory>
S3 (Suspend re à RAM)	TAKE A BREAK	Profil de l'utilisateur	256*64px .gif

Indicateurs LED embarqués

EZ Debug LED

Ces LEDs indiquent l'état de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué. BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

Indicateurs LED des barrettes DIMM

Ces LEDs indiquent que les barrettes de mémoire sont installées.

Indicateurs LED des ventilateurs

Ces LEDs indiquent le mode de contrôle des ventilateurs.

Couleur de la LED	Mode de contrôle de ventilateurs
Rouge mode	PWM
Blanc mode	DC

Indicateurs LED de Multi-BIOS

Les indicateurs LED de Multi-BIOS indiquent que le BIOS est en cours d'utilisation.

Indicateur LED du mode XMP

Cette LED indique que le mode XMP [Extreme Memory Profile] est activé.

JPWRLED1 : Indicateur LED de l'entrée d'alimentation

Ce connecteur est utilisé par les revendeurs pour faire une démonstration des effets de lumière des indicateurs LED.

Voyant LED d'alimentation du processeur

Ce voyant indique que les connecteurs d'alimentation du processeur à 8 broches (CPU_PWR1 et CPU_PWR2) sont uniquement connectés au connecteur d'alimentation à 4 broches.

Lorsque le voyant d'alimentation du processeur est allumé, votre ordinateur peut démarrer, mais une alimentation insuffisante peut entraîner des problèmes de stabilité du système.

Voyant LED d'alimentation du processeur

Couleur LED	Etat des connecteurs d' alimentation du processeur
Rouge	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
éteinte	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2

Debug Code LED

La Debug Code LED affiche les codes de progression et d'erreur pendant et après le processus de POST. Référez-vous au tableau de Debug Code LED pour plus de détails.

Tableau des caractères hexadécimaux

Hexadécimaux	0 1	2 3 4	5 6 7	8 9	A B	C D	E F
Affichage de Debug Code LED

Phase de démarrage

Sécurité (SEC) - initialisation de très bas niveau

Initialisation Pre-EFI (PEI) - initialisation de la mémoire

Environnement d'exécution des pilotes (DXE) - initialisation du matériel principal

Sélection du périphérique de démarrage (BDS) - la configuration du système, l'interface d'utilisateur de pré-OS et la sélection d'un périphérique amorçable (CD/DVD, disque dur, USB, réseau, interface système, etc.)

Tableau de Debug Code LED

Codes de progression SEC

01 Sous	tension. Détention du type de réinitialisation (soft/hard).
02 Initiaïsation AP avant chargement du microcode.
03 Initiaïsation de l'agent système avant chargement du microcode.
04 Initiaïsation PCH avant chargement du microcode.
06 Chargement du microcode
07 Initiaïsation AP après chargement du microcode.
08 Initiaïsation de l'agent système après chargement du microcode.
09 Initiaïsation PCH après chargement du microcode.
0B Initiaïsation du cache

Codes d'erreur SEC

0C - 0D Reservé aux futurs codes d’erreur AMI SEC.

0E Microcode introuvable

0F Microcode non charge

Codes de progression PEI

10 Le cœur	PEI est lancé.
11 L'init	alisation de la pré-mémoire du processeur est lancée.
12 - 14	Initialisation de la pré-mémoire du processeur (module processeur spécifique)
15	L'initialisation de la pré-mémoire de l'agent système est lancée.
16 - 18	Initialisation de la pré-mémoire de l'agent système (module agent système spécifique)
19 L'init	alisation de la pré-mémoire du PCH est lancée.
1A - 1C Initialisation de la pré-mémoire du PCH (module PCH spécifique)
2B Initialisation de la mémoire. Lecture des données SPD
2C Initialisation de la mémoire. Détction de présence de la mémoire
2D	Initialisation de la mémoire. Information sur la programmation de synchronisation de la mémoire
2E Initialisation de la mémoire.Configuration de la mémoire
2F Initialisation de la mémoire (autre)
31 Mémoire installée.
32 L'init	alisation de la post-mémoire du processeur est lancée.
33 Initialisation de la post-mémoire du processeur. Initialisation du cache.
34	Initialisation de la post-mémoire du processeur. Initialisation du ou des processeurs d'application (AP)
35	Initialisation de la post-mémoire du processeur. Sélection du processeur d'amorçage (BSP)
36	Initialisation de la post-mémoire du processeur. Initialisation du mode de gestion du système (SMM)
37	L'initialisation de la post-mémoire de l'agent système est lancée.
38 - 3A	Initialisation de la post-mémoire de l'agent système (module agent système spécifique)
3B L'initialisation de la post-mémoire du PCH est lancée.
3C - 3E Initalisation de la post-mémoire du PCH (module PCH spécifique)
4F DXE IPL est lancé.

Codes d'erreur PEI

50	Erreur d'initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible.
51 Erreur	d'initialisation de la mémoire. La lecture du SPD a échoué.
52	Erreur d'initialisation de la mémoire. Taille de mémoire invalide ou modules de mémoire incompatibles
53	Erreur d'initialisation de la mémoire. Aucune mémoire utilisable n'est détectée.
54 Erreur	d'initialisation de la mémoire non spécifiée
55 Mémoire	non installée
56 Type de processeur ou vitesse invalide
57 Le processeur ne correspond pas.
58	Echec de l'auto-test du processeur ou possibilité d'erreur du cache du processeur
59	Le microcode du processeur est introuvable ou la mise à jour du microcode a échoué.
5A Erreur	du processeur interne
5B La réinitialisation PPI n'est pas disponible.
5C - 5F Réservé aux futurs codes d'erreur AMI

Codes de progression DXE

60 Le cœur	DXE est lancé.
61 Initialisation de la NVRAM
62 Installation des services d'exécution du PCH
63 L'initialisation du processeur DXE est lancée.
64 - 67 Initialisation du processeur DXE (module processeur spécifique)
68 Initialisation du pont hôte PCI
69	L'initialisation de l'agent système DXE est lancée.
6A	L'initialisation de l'agent système DXE SMM est lancée.
6B - 6F	Initialisation de l'agent système DXE (module agent système spécifique)
70 L'initialisation du PCH DXE est lancée.
71 L'initialisation du PCH DXE SMM est lancée.
72 Initialisation des péripériques du PCH
73 - 77 Initialisation du PCH DXE (module PCH spécifique)
78 Initialisation du module ACPI
79 Initialisation CSM
7A - 7F Réservé aux futurs codes AMI DXE
90 La phase de sélection du péripérisque de démarrage (BDS) est lancée.
91 La connexion du pilote est lancée.
92 L'initialisation du bus PCI est lancée.
93 Initialisation du contrôleur de branchement à chaud du bus PCI
94 Enumération du bus PCI 32
95 Demande des ressources du bus PCI
96 Distribution des ressources du bus PCI
97 Connexion du péripérisque de sortie de console
98 Connexion du péripérisque d'entrée de console
99 Initialisation Super IO
9A L'initialisation USB est lancée.
9B Réinitialisation USB
9C Détection USB
9D USB activée
9E -9F Réservé aux futurs codes AMI
A0 L'initialisation IDE est lancée.
A1 Réinitialisation IDE
A2 Détection IDE
A3 IDE actifé
A4 L'initialisation SCSI est lancée.
A5 Réinitialisation SCSI
A6 Détection SCSI
A7 SCSI actifé
A8 Configuration de vérification du mot de passer
A9 Démarrage de la configuration
AB	Configuration de l'attente d'entrée
AD Evénement Prêt à démarrer
AE Evénement de démarrage du mode Legacy Boot (Démarriage hériité)
AF Quitter l'évenement des services de démarrage
B0 Début de temps de définition d'adresse virtuelle MAP
B1 Fin de temps de définition d'adresse virtuelle MAP
B2 Initialisation des options Legacy de la mémoire ROM
B3 Réinitialisation du système
B4 Branchement à chaud de la USB
B5 Branchement à chaud du bus PCI
B6 Nettoyage de la NVRAM
B7	Réinitialisation de la configuration (réinitialisation des paramètres NVRAM)
B8 - BF Réservé aux futurs codes AMI

Codes d'erreur DXE

D0 Erreur	d'initialisation du processeur
D1	Erreur d'initialisation de l'agent système
D2 Erreur	d'initialisation du PCH
D3 Certain	s protocoles architecturaux ne sont pas disponibles.
D4 Erreur	d'allocation des ressources PCI. Manque de ressources.
D5 Aucun	espace pour les options Legacy de la mémoire ROM.
D6 Aucun	péripérisque de sortie de console n'est trouvé.
D7	Aucun péripérisque d'entrée de console n'est trouvéd.
D8 Mot de	passe invalide
D9	Erreur lors du chargement de l'option de démarrage (erreur LoadImage)
DA	Echec de l'option de démarrage (erreur StartImage)
DB Echec	de la mise à jour du flash
DC Le protocole de réinitialisation n'est pas disponible.

Codes de progression de reprise S3

E0 La reprise S3 est lancée (le PPI de reprise S3 est appelé par le DXE IPL).
E1 Exéciution du Boot Script S3
E2 Reposter la vente
E3	Appel du vecteur d'éveil S3 du système d'exploitation
E4 - E7 Réservé aux futurs codes de progression AMI

Codes d'erreur de reprise S3

E8 Echec de reprise S3

E9 Reprise S3 PPI introuvable

EA Erreur de script de reprise démarrage S3

EB Erreur de réveil du système d’exploitation S3

EC - EF Réservé aux futurs codes d’erreur AMI

Codes de progression de la récupération

F0	Condition de récapération déclenchée par le firmware (récapération automatique)
F1	Condition de récapération déclenchée par l'utilisateur (récapération forcee)
F2 Le processus de récapération est lancé.
F3 L' image de la récapération du firmware est trouvée.
F4 L' image de la récapération du firmware est chargée.
F5 - F7 Réservé aux futurs codes de progrSSION AMI

Codes d'erreur de récupération

F8 La récu-pération PPI n'est pas disponible.

F9 La capsule de réçupération est introuvable.

FA Capsule de réçupération invalide

FB - FF Réservé aux futurs codes d'erreur AMI

Codes d'état ACPI

Les codes suivants apparaissent après le démarrage et après l'entrée du système d'exploitation en mode ACPI.

01 Le système entre en état de veille S1.
02 Le système entre en état de veille S2.
03 Le système entre en état de veille S3.
04 Le système entre en état de veille S4.
05 Le système entre en état de veille S5.
10 Le système sort de l' état de mode veille S1.
20 Le système sort de l' état de mode veille S2.
30 Le système sort de l' état de mode veille S3.
40 Le système sort de l' état de mode veille S4.
AC	Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode PIC.
AA	Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode APIC.

Température du processeur

00 - 99

Affiche la température du processeur après le démarriage complet du système d’exploitation.

Installer OS, Pilotes & Utilitaires

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers pilotes.

Installer Windows® 10

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows® 10 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu Boot Menu.
5. Choisissez le disque ou la clé USB d'installation de Windows® 10 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsque le message [Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD) apparaît.
7. Suivez les instructions à l'écran pour installer Windows® 10.

Installer les pilotes

1. Allumez l'ordinateur sous Windows 10.
2. Insérez le disque MSI Driver Disc dans le lecteur optique.
3. Cliquez sur la fenêtre Popup Choisir quoi faire avec ce disque (Select to choose what happens with this disc), puis choisissez Lancer DVDSetup.exe (Run DVDSetup.exe) pour ouvrir l'outil d'installation. Si vous désactivez la fonction AutoPlay dans le panneau de configuration Windows, vous pouvez quand même exécuter manuellement DVDSetup.exe à partir du chemin d'accès depuis la racine du disque de pilotes MSI.
4. L'outil d'installation trouvera et listera tous les pilotes dont vous avez besoin dans l'onglet Pilotes/Logiciels (Drivers/Software).
5. Cliquez sur le bouton Installer (Install) dans le coin inférieur droit de la fenêtre.
6. L'installation des pilotes commence. Une fois terminée, il vous sera demandé de redémarrer.
7. Cliquez sur le bouton OK pour terminer.
8. Redémarrez votre ordinateur.

Installer les utilitaires

Avant d'installer les utilitaires, il faut compléter l'installation des pilotes.

1. Ouvrez l'outil d'installation comme décrit ci-dessus.
2. Cliquez sur l'onglet Utilities.
3. Choisissez les utilitaires que vous voulez installer.
4. Cliquez sur le bouton Installer (Install) dans le coin inférieur droit de la fenêtre.
5. L'installation des utilitaires commence. Une fois terminée, il vous sera demandé de redémarrer.
6. Cliquez sur le bouton OK pour terminer.
7. Redémarrez votre ordinateur.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version du BIOS utilisé et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.

Les photos ne sont données qu'à titre de référence et peuvent varier selon le produit que vous achetez.

Entrer dans l'interface Setup du BIOS

Pour entrer dans l'interface Setup du BIOS, vous pouvez suivre ces deux méthodes :

• Pendant le démarrage, lorsqu'apparaît le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" sur l'écran, veuillez appuyer sur la touche Suppr.
• Quand l'ordinateur est déjà en marche, vous pouvez utiliser l'application MSI DRAGON CENTER. Cliquez sur le bouton G02BIOS puis sur OK. Le système redémarre et entre dans l'interface Setup du BIOS.

Touches de fonction

F1: Aide générale F2: Ajouter ou supprimer un élément favori F3: Entrer dans le menu Favoris F4: Entrer dans le menu de réglages du processeur F5: Entrer dans le menu Memory-Z F6: Charger les réglages par défaut F7: Alterner entre le mode avancé et le mode simplifié F8: Charger le profil d'overclocking F9: Sauvegarder le profil d'overclocking F10: Sauvegarder les modifications et réglages* F12: Prendre une capture d'écran et la conserver dans le lecteur flash USB (au format FAT/FAT32 uniquement).

Ctrl+F: Entrer dans la page de recherche

• Lorsque vous appuyez sur F10, une fenêtre de confirmation apparaît et fournit l'information de modification. Choisissez entre Oui et Non pour confirmer.

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le Setup du BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

! Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version de BIOS compatible avec votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur le lecteur flash USB.

Mettre le BIOS à jour :

1. Connectez le lecteur Flash USB contenant le profil au port USB.
2. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.
3. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST et cliquez sur Yes (Oui) pour redémarrer le système.
4. Redémarrez et appuyez sur la touche Del pendant le processus de POST pour entrer dans l'interface du BIOS. Cliquez le bouton M-FLASH et cliquez sur Yes (Oui) pour redémarrer le système.
5. Choisissez un profil BIOS pour commencer la mise à jour du BIOS.
6. Lorsque vous y êtes invité, accédez au BIOS ROM voulu avec le commutateur Multi-BIOS, puis cliquez sur Yes (Oui) pour lancer la restauration du BIOS.
7. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec MSI DRAGON CENTER

Avant la mise à jour :

Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.

Mettre le BIOS à jour :

1. Installez et lancez MSI DRAGON CENTER.
2. Choisissez BIOS Update (Mettre le BIOS à jour).
3. Cliquez sur le bouton Scan.
4. Cliquez sur l'icône Download pour télécharger et installer la dernière version du BIOS.
5. Cliquez sur Next (Suivant) et choisissez le mode In Windows. Ensuite, cliquez sur Next (Suivant) et Start (Commencer) pour lancer la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Flash BIOS

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible avec votre carte mère sur le site MSI et renommer le BIOS en MSI.ROM. Ensuite, veuillez sauvegarder le profil MSI.ROM sur la racine du lecteur flash USB.

Important

Seul un lecteur flash USB au format FAT32 prend en charge la mise à jour du BIOS avec Flash BIOS.

1. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Ici, seul le module d'alimentation est nécessaire.)
2. Branchez le lecteur flash USB contenant le fichier MSI.ROM au port Flash BIOS situé sur le panneau d'entrée/sortie arrière.
3. Appuyez sur le bouton Flash BIOS pour activer la mise à jour du BIOS. L'indicateur du bouton Flash BIOS commence à clignoter.
4. Une fois la mise à jour terminée, l'indicateur du bouton s'éteint.

Mode EZ (mode simplifié)

Le mode EZ vous fournit les informations de base du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages avancés du BIOS, utilisez le mode Avancé en appuyant sur l'interrupteur de modes de réglages ou sur la touche de fonction F7.

• Interrupteur GAME BOOST - cliquez sur le cercle central pour basculer GAME BOOST entre le contrôle logiciel (SW) et le contrôle matériel (HW). Le cercle intérieur représente le contrôle matériel et le cercle extérieur symbolise le contrôle logiciel. Vous pouvez connaître la fréquence du processeur pour chaque niveau en mode GAME BOOST en cliquant sur l'icône « ? » située dans le coin en bas à droite de la fenêtre.

Important

Après l'activation de la fonction GAME BOOST, il est conseillé de ne faire aucune modification dans le menu OC et de ne pas charger les réglages par défaut afin de conserver des performances optimales et une bonne stabilité du système.

• Interrupteur XMP - cliquez sur le cercle intérieur pour activer ou désactiver le profil XMP (Extreme Memory Profile). Cliquez sur le cercle extérieur pour désactiver le profil XMP. Cet interrupteur n'est disponible que si le profil XMP prend en charge le module de mémoire installé.
• Interrupteur de modes de réglages - appuyez sur ce menu ou sur la touche F7 pour basculer entre le mode avancé et le mode simplifié.
• Capture d'écran - appuyez sur ce menu ou sur la touche F12 pour prendre une capture d'écran et la conserver dans le lecteur flash USB (lecteur flash USB au format FAT ou FAT32 uniquement).
• Recherche - cliquez sur cet onglet ou sur les touches Ctrl+F pour faire apparaître la page de recherche. Cette page vous permet de faire des recherches en utilisant les noms des éléments du BIOS. Entrez le nom de l'objet et vous le trouvez ensuite dans la liste qui s'affichera alors. Déplacez la souris sur un espace vierge et faites un clic droit pour quitter la page de recherche.

Important

Dans la page de recherche, seules les touches de fonction F6, F10 et F12 sont disponibles.

• Langue - vous permet de choisir la langue du BIOS.
• Informations du système - montre la vitesse et la tension du processeur et de la mémoire, la température du processeur et de la carte mère, le type de carte mère et de processeur, la capacité mémoire, la version du BIOS et la date d'installation.
• Barre priorité de périphérique de démarrage - vous pouvez déplacer les icônes dédiés aux périphériques pour modifier la priorité au démarrage. Le sens de la priorité va de gauche à droite.
• Écran d'informations - cliquez sur les boutons CPU (Processeur), Memory (Mémoire), Storage (Stockage), Fan Info (Info ventilateurs) et Help (Aide) à gauche de la fenêtre pour obtenir les informations respectives.
• Boutons de fonction - en cliquant sur leur bouton respectif, vous pourrez activer les fonctions LAN Option ROM, M.2/Optane Genie, HD audio controller, AHCI/RAID, CPU Fan Fail Warning Control et BIOS Log Review.
• M-Flash - cliquez sur ce bouton pour faire apparaître le menu M-Flash qui fournit la méthode de mise à jour du BIOS à l'aide d'un disque flash USB.
• Moniteur de matériel - cliquez sur ce bouton pour faire apparaître le menu Moniteur de matériel qui vous permet de contrôler manuellement la vitesse des ventilateurs.
• Favoris - appuyez sur l'onglet Favoris ou appuyez sur la touche F3 pour entrer dans le menu Favoris. Il vous permet de créer un menu BIOS personnalisé où vous pourrez sauvegarder et accéder à vos réglages favoris ou fréquemment utilisés.
• Page d'accueil par défaut - vous permet de choisir l'un des menus du BIOS (par exemple, Réglages, OC, etc.) comme page d'accueil.
• Favoris 1 à 5 - vous permettent d'afficher les menus de réglages BIOS fréquemment utilisés ou les favoris sur une seule page.
• Ajouter les menus BIOS sur une seule page des favoris (Favoris 1 à 5)
• Déplacez la souris sur un élément du BIOS, pas seulement dans le menu du BIOS mais également sur la page de recherche.
• Faites un clic droit ou appuyez sur la touche F2.
• Choisissez une page de favoris et cliquez sur OK.
• Supprimer un paramètre du BIOS de la page des favoris
• Déplacez la souris sur un élément du BIOS sur la page des favoris (Favoris 1 à 5).
• Faites un clic droit ou appuyez sur la touche F2.
• Choisissez Delete (Effacer) et cliquez sur OK.

Advanced Mode (mode avancé)

Appuyez sur l'interrupteur Setup Mode ou sur la touche de fonction F7 pour basculer entre le mode simplifié et le mode avancé.

• Interrupteur GAME BOOST / Interrupteur XMP / Interrupteur de modes de réglages / Capture d'écran / Langue / Informations système / Barre de priorité des périphériques de démarrage - veuillez vous référer à la section EZ Mode pour plus de précisions.
• Sélection du menu BIOS - les options suivantes sont disponibles :
• SETTINGS (Réglages) - permet de personnaliser les paramètres du chipset et du démarrage des périphériques.
• OC - permet d'ajuster la fréquence et la tension. L'augmentation de la fréquence peut améliorer les performances.
• M-FLASH - permet de mettre à jour le BIOS à l'aide d'une clé USB.
• OC PROFILE - permet de gérer les profils d'overclocking.
• HARDWARE MONITOR (Moniteur du matériel) - permet de régler la vitesse des ventilateurs et de surveiller la tension du système.
• BOARD EXPLORER - fournit des informations sur les périphériques installés sur la carte mère.
• Écran de menu - affiche les menus de réglages BIOS et les informations à configurer.

OC Menu (menu overclocking)

Ce menu est destiné aux utilisateurs avancés souhaitant overclocker leur carte mère.

Important

L'overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. L'overclocking n'est pas garanti et une mauvaise manipulation peut rendre nulle votre garantie et sévèrement endommager votre matériel. Si vous n'êtes pas familier avec l'overclocking, nous vous recommandons d'utiliser GAME BOOST pour un overclocking simplifié et plus stable.

▸ OC Explore Mode [Expert]

Active ou désactive le mode Normal ou Expert des réglages OC.

[Normal] Fournit les réglages OC standards dans les réglages BIOS.

[Expert] Fournit les réglages OC avancés pour les utilisateurs avancés et à configurer dans les réglages BIOS.

Remarque : Nous utilisons le symbole * pour indiquer les réglages OC du mode Expert.

CPU Ratio Apply Mode [All Core]*

Règle le mode d'application en cours pour le ratio (ou multiplicateur du processeur). Ce menu n'apparaît que si le processeur installé est compatible avec Turbo Boost.

[All Core] Active le paramètre CPU Ratio. Tous les cœurs du processeur fonctionnent avec le même ratio, paramétré dans CPU Ratio.

[Per Core] Active le Core XX of X xxxx MHz. Règle le ratio de chaque cœur CPU séparément.

[Turbo Ratio] Active le X-Core Ratio Limit. Cette option n'apparaît que si le processeur installé prend en charge cette fonction.

X-Core Ratio Limit [Auto]*

Permet de définir le ratio du processeur pour différents nombres de cœurs actifs. Ce menu n'apparaît que lorsque CPU Ratio Apply Mode est réglé sur Turbo Ratio.

Affiche la fréquence ajustée du processeur. Lecture seule.

Permet de définir le ratio du processeur pour différents nombres de cœurs actifs. Ce menu n'apparaît que lorsque CPU Ratio Apply Mode est réglé sur Per Core.

CPU Ratio Offset When Running AVX [Auto]

Définit une valeur de décalage pour réduire le ratio du cœur CPU. Cela est utile pour la dissipation de chaleur lors de l'exécution du jeu d'instructions AVX. Réglé sur Auto, le BIOS configure ces réglages automatiquement. Ce menu apparaît lorsque le processeur installé prend en charge cette fonction.

Ring Ratio [Auto]

Définit le ratio Ring (soit du cache du processeur). La plage de valeurs valides dépend du processeur installé.

Affiche la fréquence Ring modifiée. Lecture seule.

▸ GT Ratio [Auto]

Règle le ratio de la puce graphique intégrée. La plage de valeurs valides dépend du processeur installé.

Affiche la fréquence de la puce graphique intégrée modifiée. Lecture seule.

Misc Setting*

Appuyez sur les touches Entrée et + ou - pour ouvrir ou fermer les 3 paramètres suivants, relatifs aux fonctionnalités du processeur.

EIST [Enabled]*

Active ou désactive la technologie Enhanced Intel® SpeedStep Technology.

[Enabled] Active la technologie EIST pour ajuster la tension du processeur et la fréquence du cœur de manière dynamique. Cela diminue la consommation d'énergie et la production de chaleur moyennes.

[Disabled] Désactive EIST.

▶Intel Turbo Boost [Enabled]*

Active ou désactive Intel® Turbo Boost. Ce menu apparaît lorsque le processeur installé prend cette fonction en charge.

[Enabled] Active la fonction d'augmentation automatique des performances du processeur afin de dépasser la limite définie lorsque le système exige un niveau de performances plus élevé.

[Disabled] Désactive cette fonction.

Extreme Memory Profile (X.M.P.) [Disabled]

La technologie d'overclocking X.M.P. (Extreme Memory Profile) permet un overclocking par l'intermédiaire du module de mémoire. Activez la technologie XMP ou sélectionnez un profil de module de mémoire pour overclocker la mémoire. Ce menu est seulement disponible si vous disposez de modules de mémoire prenant en charge la technologie XMP.

DRAM Reference Clock [Auto]*

Définit la valeur d'horloge de référence de la mémoire. La gamme de valeurs valides dépend du processeur installé. Ce menu est seulement disponible si le processeur installé supporte cette fonction.

Définit la fréquence de la mémoire. Veuillez noter que les résultats de l'overclocking ne sont pas garantis.

1. Affiche la fréquence ajustée de la mémoire. Fonctionne en lecture seule.

Memory Try It ! [Disabled]

Memory Try It! permet d'améliorer la compatibilité ou les performances en optimisant les préréglages de la mémoire.

Mode de temporisation DRAM [Link]

Choisit le mode de latences mémoire.

[Link] Ceci vous permet de configurer les latences DRAM pour tous les canaux de mémoire.

[UnLink] Ceci vous permet de configurer les latences DRAM pour chaque canal de mémoire.

Configuration DRAM avancée

Appuyez sur la touche Entrée pour entrer dans le sous-menu. L'utilisateur peut régler la synchronisation de mémoire de chaque barrette de mémoire. Le système peut être instable ou peut ne plus redémarrer après le changement de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et remettre les réglages par défaut (référez-vous à la section cavalier/bouton Clear CMOS pour effacer les données CMOS et entrez ensuite dans le BIOS pour charger les réglages par défaut).

Memory Fast Boot [Auto]*

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.

[Auto] Ce réglage est automatiquement configuré par le BIOS.

[Enabled] La mémoire imitera complètement l'archive de la première initiation et la première formation. La mémoire n'est ensuite plus initialisée ni testée au moment du démarrage, de façon à accélérer le démarrage du système.

[Disabled] La mémoire est initialisée et testée à chaque démarrage.

Permet de définir les tensions relatives au processeur. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

Permet de définir les tensions relatives à la mémoire. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

Active ou désactive les messages d'alerte système au démarrage suite au remplacement du processeur ou de la mémoire.

[Activé] Le système affiche un message d'alerte au démarrage et vous devez charger les réglages par défaut pour les nouveaux périphériques.

[Désactivé] Désactive cette fonction et conserve les réglages BIOS actuels.

Spécifications du processeur

Appuyez sur la touche Entrée pour accéder au sous-menu. Ce sous-menu affiche les caractéristiques du processeur installé. Vous pouvez également y accéder à tout moment en appuyant sur la touche [F4]. Fonctionne en lecture seule.

Appuyez sur la touche Entrée pour accéder au sous-menu. Ce sous-menu affiche les principales fonctions et technologies prises en charge par le processeur installé. Fonctionne en lecture seule.

▸ MEMORY-Z

Appuyez sur la touche Entrée pour accéder au sous-menu. Ce sous-menu affiche tous les réglages et timings de la mémoire installée. Vous pouvez également y accéder à tout moment en appuyant sur la touche [F5].

> DIMMA1/A2/B1/B2 Memory SPD

Appuyez sur la touche Entrée pour accéder au sous-menu. Ce sous-menu affiche les caractéristiques de la mémoire installée. Fonctionne en lecture seule.

Fonctionnalités du processeur

Appuyez sur la touche Entrée pour accéder au sous-menu.

La technologie Hyper-Threading traite chaque cœur de processeur comme un processeur logique indépendant doté de ses propres données et permet de les faire fonctionner simultanément. Ainsi, les performances du système sont grandement améliorées. Cette fonction n'est utilisable que si le processeur installé est compatible.

[Activé] Active la technologie Intel Hyper-Threading.

[Désactivé] Désactive la fonction si le système n'est pas compatible.

Contrôle des cœurs de processeur actifs [Tous]

Vous permet de choisir le nombre de cœurs actifs.

▸ Limit CPUID Maximum [Disabled]

Active ou désactive la valeur CPUID maximum.

[Enabled] Le BIOS limite la valeur maximale d'entrée de CPUID pour contourner le problème de démarrage avec un système d'exploitation ne prenant pas en charge le processeur doté d'une valeur CPUID plus élevée.

[Disabled] Utilise la valeur maximale d'entrée de CPUID actuelle.

[Enabled] Active la technologie Intel Virtualization et autorise une plate-forme visant à faire fonctionner plusieurs systèmes d'exploitation dans des partitions indépendantes. Le système peut fonctionner virtuellement comme des systèmes multiples.

[Disabled] Désactive cette fonction.

[Enabled] Permet au prefetcher matériel d'acquérir automatiquement les données et les instructions dans le cache L2 de la mémoire pour ajuster les performances du processeur.

[Disabled] Désactive le prefetcher matériel.

▸ Adjacent Cache Line Prefetch [Enabled]

Active ou désactive le prefetcher matériel du processeur (MLC Spatial prefetcher).

[Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire le temps de latence et ajuster les performances dans l'application spécifique.

[Disabled] Active essentiellement la ligne de cache exigée.

▸ CPU AES Instructions [Enabled]

Active ou désactive le support CPU AES (Advanced Encryption Standard-New Instructions). Ce menu apparaît si le processeur prend cette fonction en charge.

▸ Intel Adaptive Thermal Monitor [Enabled]

Active ou désactive la fonction de régulation adaptative de la température du moniteur Intel pour protéger le processeur contre la surchauffe.

[Enabled] Ralentit l'horloge du cœur processeur lorsque sa température dépasse la température du régulateur adaptatif.

[Disabled] Désactive cette fonction.

Activez ou désactivez Intel C-state. Intel C-state est une technologie de gestion d'alimentation du processeur définie par l'interface ACPI.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Détecte quand le système est inactif et réduit en conséquence la consommation d'énergie du processeur.

[Disabled] Désactive cette fonction.

C1E Support [Disabled]

Active ou désactive la fonction C1E pensée pour économiser l'énergie. En effet, le système d'exploitation envoie une requête au processeur pour le forcer à s'arrêter. Ce menu apparaît lorsque Intel C-State est activé.

[Enabled] Active la fonction C1E pour réduire la fréquence et la tension du processeur et visant à économiser l'énergie quand le système est éteint.

[Disabled] Désactive cette fonction.

Ce menu permet de choisir un mode C-state du processeur pour économiser l'énergie lorsque le système est en veille. Ce menu apparaît lorsque la fonction Intel C-State est activée.

CFG Lock [Enabled]

Verrouille ou déverrouille la fonction MSR 0xE2[15], CFG lock bit.

[Activé] Verrouille le bit de verrouillage CFG.

[Désactivé] Déverrouille le bit de verrouillage CFG.

▸ Limite de puissance à long terme (W) [Auto]

Définit le niveau d'alimentation maximal que le TDP (enveloppe thermique) du processeur peut supporter sur une longue période et en mode Turbo Boost.

Définit la durée d'utilisation de la fonction Limite de puissance à long terme (W).

Définit le niveau d'alimentation maximal que le TDP (enveloppe thermique) du processeur peut supporter sur une courte période et en mode Turbo Boost.

▸ Limite de courant du processeur (A) [Auto]

Définit le niveau d'alimentation maximal du processeur en mode Turbo Boost. Lorsque cette valeur est supérieure à une valeur définie, le processeur réduit automatiquement la fréquence du cœur pour réduire la consommation d'énergie.

Définit la fréquence du signal d'horloge pour mettre sous tension tôt. Une fréquence FCLK réduite peut vous aider à conserver une fréquence de base élevée.

▸ Vitesse du lien DMI [Auto]

Définit la vitesse de l'interface DMI (Direct Media Interface), qui relie la partie Northbridge de la carte à la partie Southbridge.

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci... Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté française. Par conséquent, vous pouvez restituer localement ces matériels dans les points de collecte.

RUSSE

MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous rappelons que... Conformément à la directive européenne (UE) sur la prévention de la pollution de l'environnement par les équipements électriques et électroniques usagés (directive DEEE 2002/96/CE), entrée en vigueur le 13 août 2005, les produits appartenant aux équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants des équipements électriques et électroniques susmentionnés sont tenus de les reprendre à la fin de leur durée de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour le recyclage à la fin de leur durée de vie. Vous pouvez retourner ces produits dans les points de collecte spécialisés.

ESPAGNOL

Cet appareil doit être utilisé à l'intérieur.
