Produkttyp	Motherboard
Marke	MSI
Modell	MEG Z390 Godlike
Formfaktor	E-ATX (30,5 cm x 27,2 cm)
Chipsatz	Intel Z390
CPU-Sockel	LGA1151 (8./9. Generation Intel Core, Pentium, Celeron)
Arbeitsspeicher	4 x DDR4, bis zu 64 GB, XMP-Unterstützung, bis zu 4600 MHz (OC)
Erweiterungssteckplätze	4 x PCIe 3.0 x16, 1 x PCIe 3.0 x1
Speicher	6 x SATA 6 Gb/s, 3 x M.2 (PCIe/SATA), 1 x U.2
Netzwerk	2 x Killer E2500 Gigabit LAN, Killer 1550 Wi-Fi 5 + Bluetooth
Audio	2 x Realtek ALC1220, 7.1 Audio, optischer S/PDIF-Ausgang, ESS Sabre DAC
USB	6 x USB 3.1 Gen2 (1 Type-C, 3 Type-A), 4 x USB 3.1 Gen1, 4 x USB 2.0
Erforderliche Stromversorgung	ATX 24-Pin + 2 x CPU 8-Pin + PCIe 6-Pin
Besondere Funktionen	Dual-BIOS, Dynamic Dashboard, GAME Boost, Mystic Light RGB, Debug-LED, OC Engine
Sicherheit	ESD-Schutz, Gehäuseeinbrucherkennung, Clear-CMOS-Taster
Enthaltene Software	Dragon Center, Mystic Light, Killer Control Center, Nahimic Audio
Garantie	Standard-Herstellergewährleistung

Häufig gestellte Fragen - MEG Z390 Godlike MSI

Wie installiere ich den Prozessor auf dem Motherboard MEG Z390 Godlike?

Um den Prozessor zu installieren, öffnen Sie den Hebel des LGA1151-Sockels, richten Sie das gelbe Dreieck des Prozessors an der entsprechenden Ecke des Sockels aus, senken Sie dann den Prozessor vorsichtig ab und verriegeln Sie den Hebel. Stellen Sie sicher, dass Sie Wärmeleitpaste auftragen und vor dem Start einen CPU-Lüfter installieren.

Wie aktiviere ich das XMP-Profil für den Arbeitsspeicher?

Gehen Sie im BIOS zum Menü OC und stellen Sie Extreme Memory Profile (X.M.P.) auf Enabled oder wählen Sie das entsprechende Profil. Speichern Sie mit F10 und starten Sie neu.

Was tun, wenn das Motherboard nichts auf dem Bildschirm anzeigt?

Überprüfen Sie die Debug-LEDs (EZ Debug LED) auf dem Motherboard. Wenn die CPU- oder DRAM-LED leuchtet, überprüfen Sie, ob Prozessor und Speicher korrekt installiert sind. Versuchen Sie, das BIOS mit dem Clear-CMOS-Taster oder durch Kurzschließen des Jumper JBAT1 zurückzusetzen.

Wie aktualisiere ich das BIOS mit der Flash-BIOS-Funktion?

Laden Sie die neueste BIOS-Version von der MSI-Website herunter, benennen Sie die Datei in MSI.ROM um und legen Sie sie ins Stammverzeichnis eines FAT32-formatierten USB-Sticks. Stecken Sie den Stick in den Flash-BIOS-Port (Rückseite) und drücken Sie die Flash-BIOS-Taste. Die Anzeige blinkt und erlischt nach Abschluss des Updates.

Welche Kühlungstypen sind mit diesem Motherboard kompatibel?

Das Motherboard unterstützt Luft- und Flüssigkeitskühlung. Es verfügt über Anschlüsse für CPU-Lüfter, Wasserpumpe (PUMP_FAN1) und 8 Gehäuselüfter sowie einen Anschluss für einen Wasserdurchflusssensor (W_FLOW1). Der PWM- und DC-Modus werden automatisch erkannt.

Wie übertakte ich den Prozessor mit GAME BOOST?

Drehen Sie das GAME BOOST-Rädchen auf dem Motherboard auf die gewünschte Übertaktungsstufe (0 bis 11). Stellen Sie sicher, dass das Rädchen im BIOS auf Hardware-Modus (HW) eingestellt ist. Starten Sie neu, und das System passt automatisch Frequenz und Spannung an. Eine geeignete Kühlung wird empfohlen.

Wie schließe ich ein RGB- oder adressierbares LED-Band an?

Für ein Standard-RGB-Band mit 12V (Typ 5050) verwenden Sie den Anschluss JRGB1. Für ein adressierbares Band mit 5V (WS2812B) verwenden Sie JRAINBOW1/2. Beachten Sie die Spannungen, um Schäden an den Komponenten zu vermeiden. Verwenden Sie die Mystic Light-Software, um die Effekte zu steuern.

Welche Voraussetzungen gibt es für die Installation von Windows 10?

Stellen Sie sicher, dass alle Komponenten korrekt installiert sind. Legen Sie das Installationsmedium (USB-Stick oder DVD) ein und starten Sie. Drücken Sie während des POST F11, um das Startgerät auszuwählen. Folgen Sie den Anweisungen auf dem Bildschirm.

Wie verwende ich das dynamische Dashboard (Dynamic Dashboard)?

Das Dynamic Dashboard zeigt Systeminformationen an. Es kann über die dedizierte MSI-Software (Dragon Center) angepasst werden. Sie können sogar eine GIF-Datei mit 256x64 Pixeln hochladen.

Was tun, wenn das Motherboard nach einer BIOS-Änderung nicht startet?

Verwenden Sie den Clear CMOS-Taster auf der Rückseite oder den Jumper JBAT1, um das BIOS auf die Standardeinstellungen zurückzusetzen. Schalten Sie den Computer aus, trennen Sie die Stromversorgung, und betätigen Sie dann den Taster oder versetzen Sie den Jumper für 5 bis 10 Sekunden.

BEDIENUNGSANLEITUNG MEG Z390 Godlike MSI

Danke, dass Sie das MSI® MEG Z390 GODLIKE Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Tablet anzusehen. Oder scannen Sie auch den QR-Code mit Ihrem Handy, um die URL zu öffnen.

Kurzanleitung

Sicherheitshinweis 3

Spezifikationen 4

JCORSAIR1 Anschluss-Spezifikationen 10

Packungsinhalt 11

Rückseite E/A 12

LAN Port LED Zustandstabelle 12

Konfiguration der Audioanschlüsse 12

Realtek Audio Console 13

Antennen installieren 15

Übersicht der Komponenten 16

CPU-Sockel 17

DIMM-Steckplatz 18

PCI_E1~5: PCIe-Erweiterungssteckplätze 19

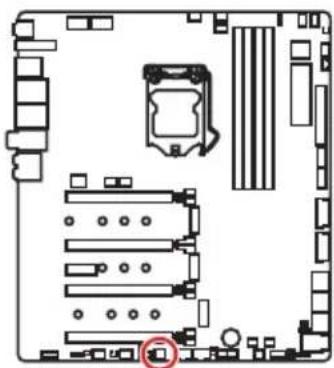

PEGSW1: PCIe CeaseFire-Schalter 20

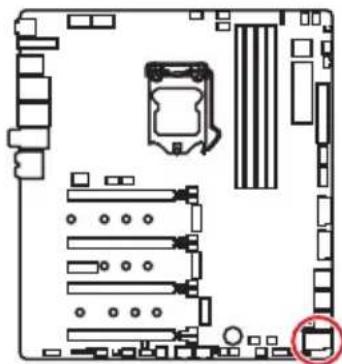

U2_1: U.2-Anschluss 22

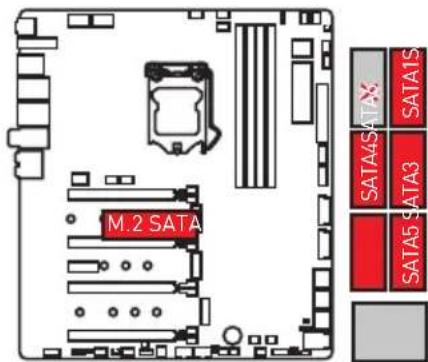

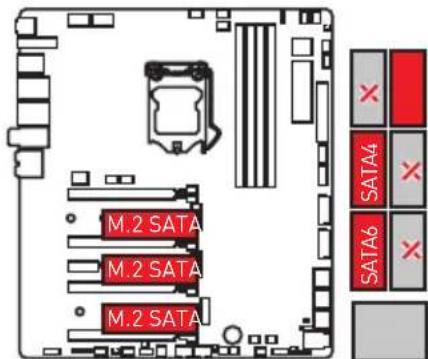

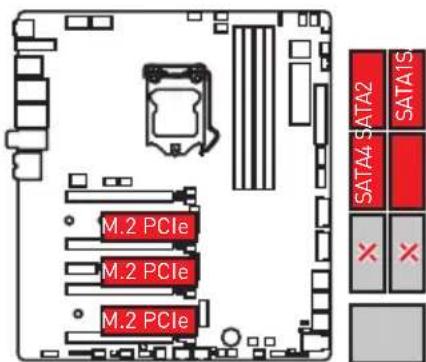

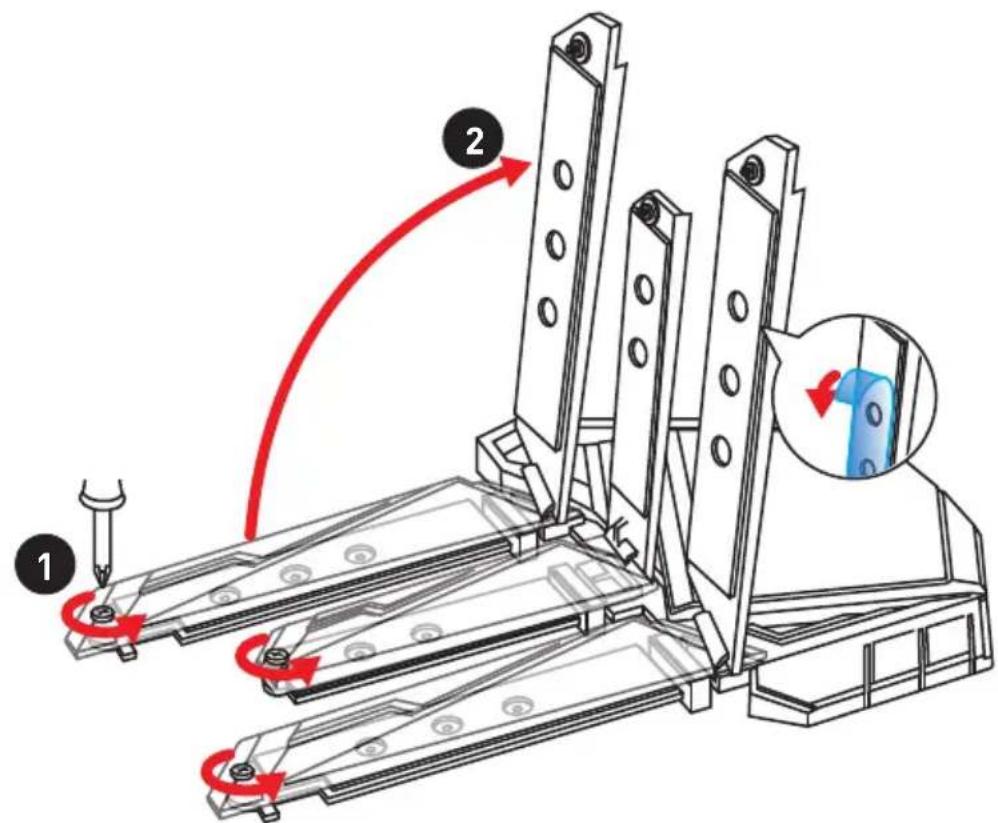

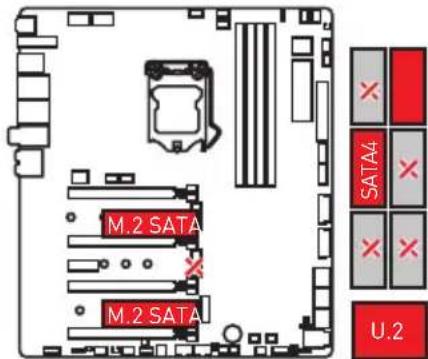

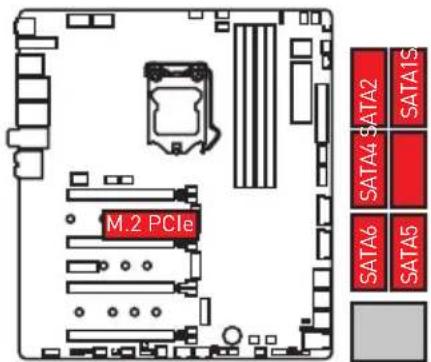

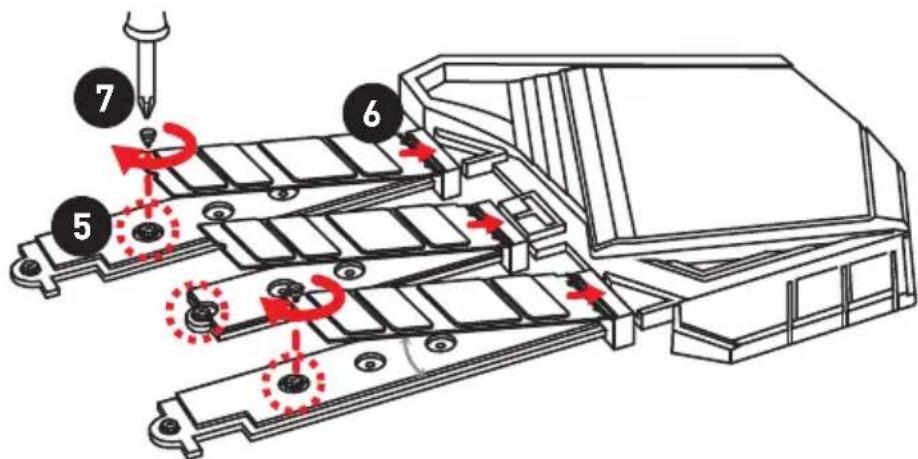

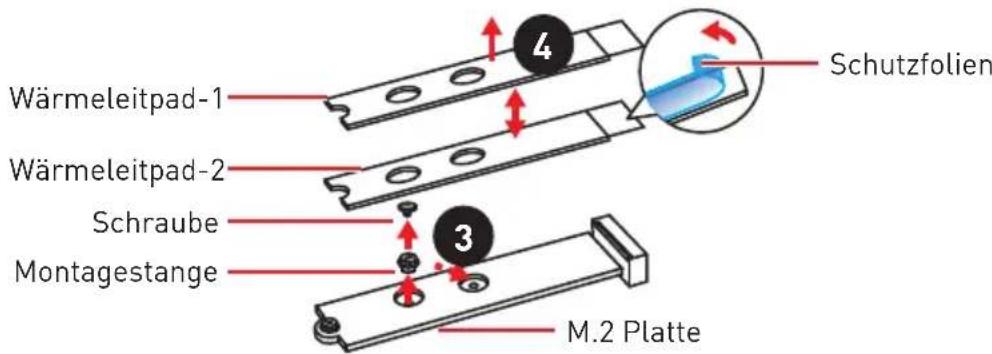

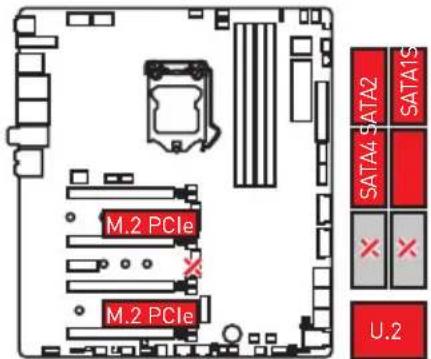

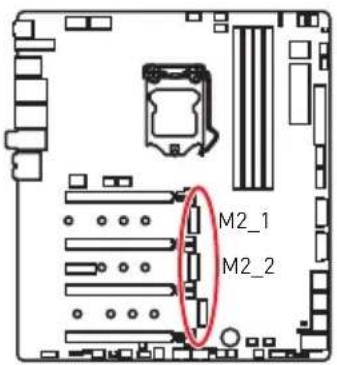

M2_1-3: M.2-Steckplätze [Key M] 23

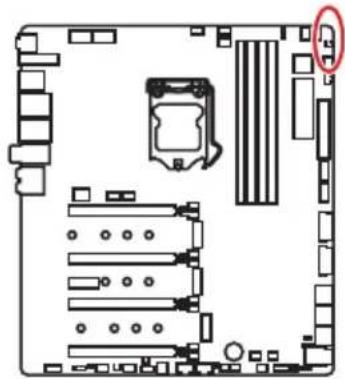

Spannungsmesspunkte 25

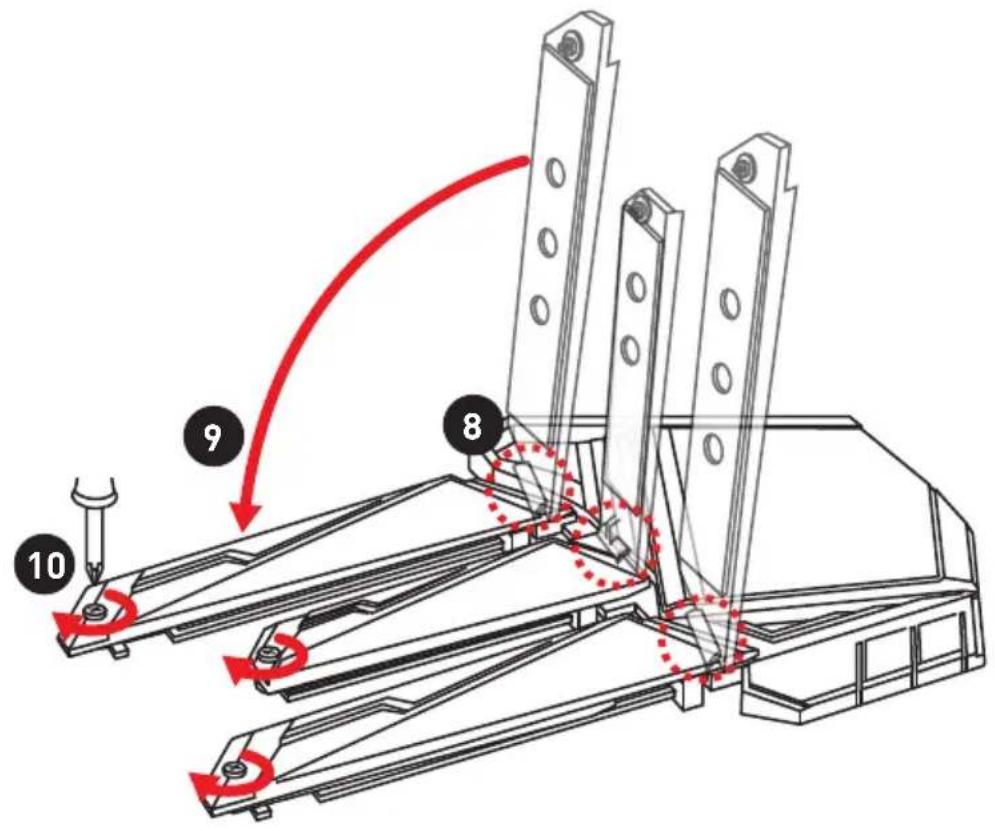

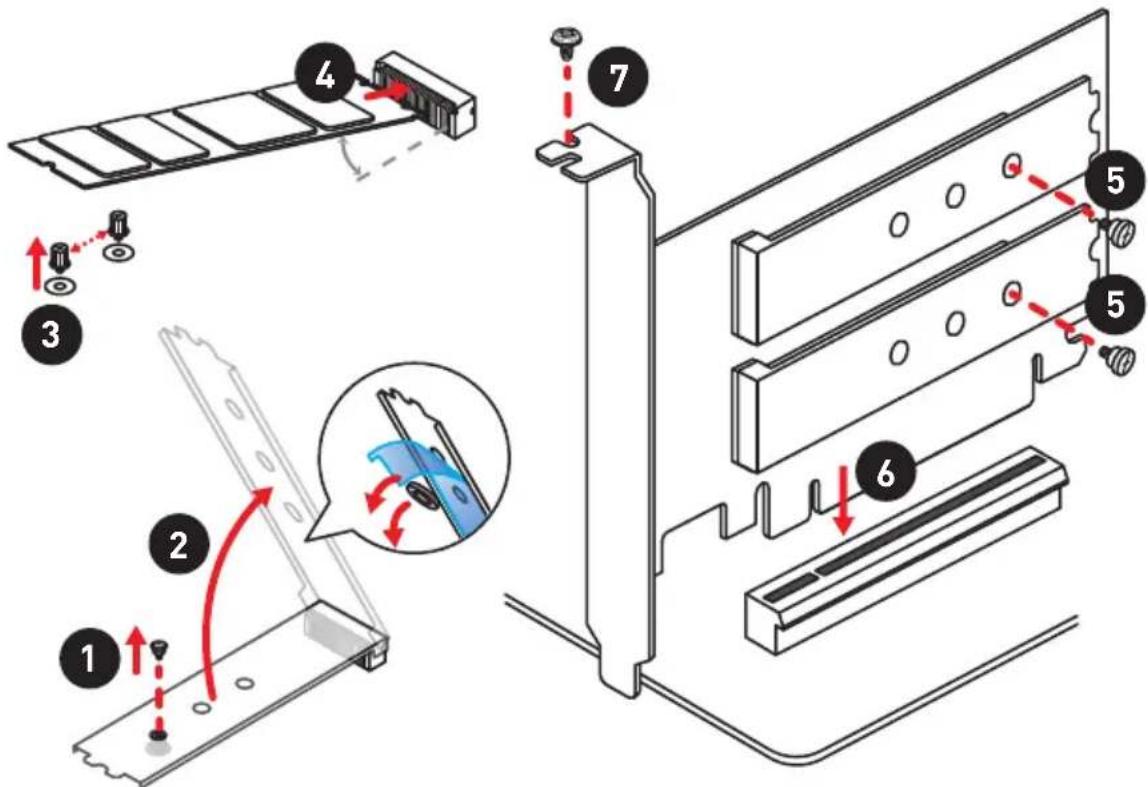

Installation der M.2 Xpander-Z-Karte 26

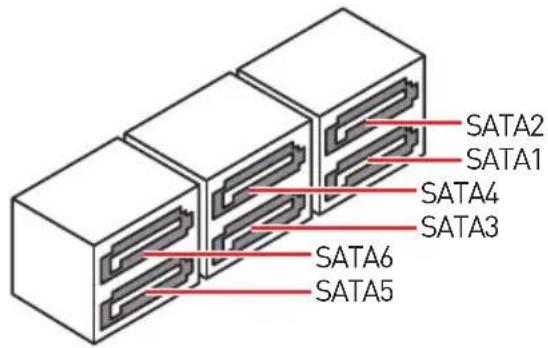

SATA1~6: SATA-6-Gb/s-Anschlüsse 27

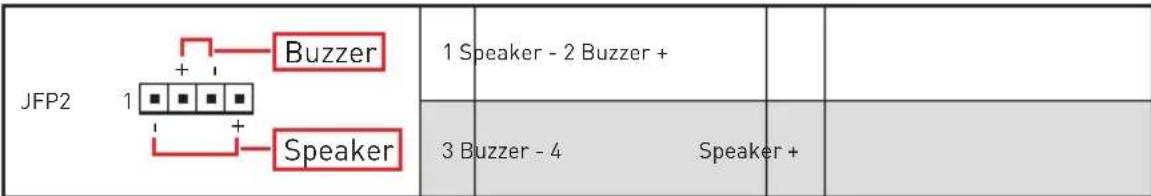

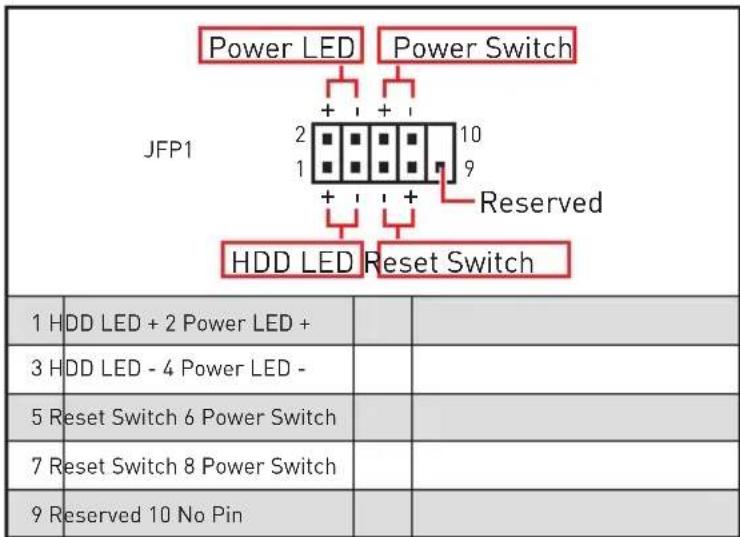

JFP1, JFP2: Frontpanel-Anschlüsse 29

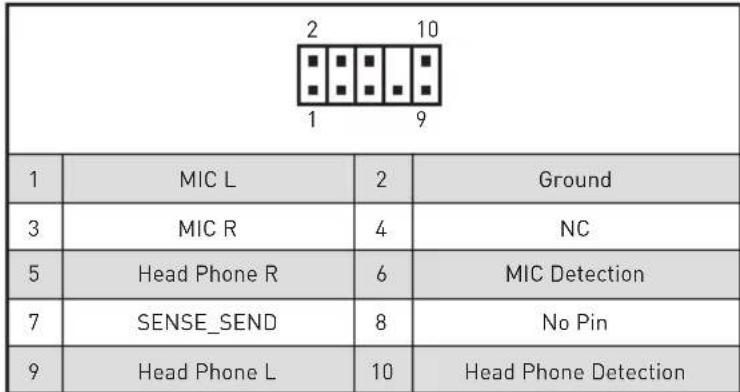

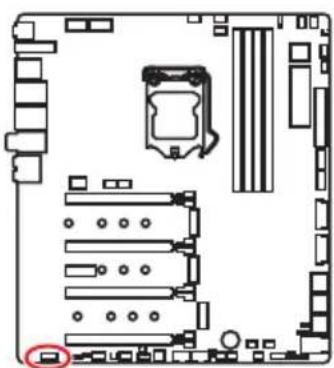

JAUD1: Audioanschluss des Frontpanels 29

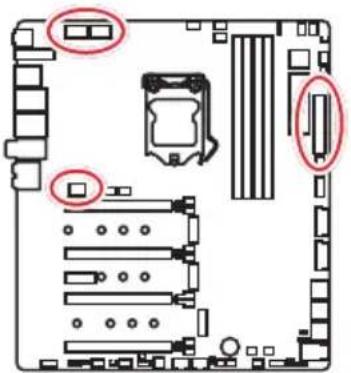

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Stromanschlüsse 30

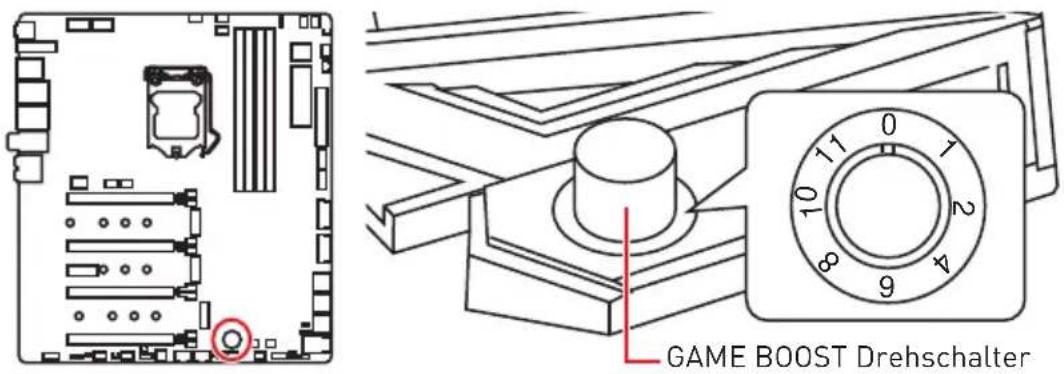

OC1: GAME-BOOST-Drehschalter 31

JBLK_U1, JRATIO_U1: Basistakt-Plus/ Ratio-Plus-Anschlüsse 32

OC_FS1: OC-Force-Enter-BIOS-Taste 32

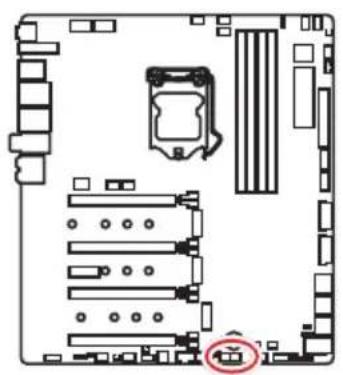

OC_RT2: OC-Retry-Taste 32

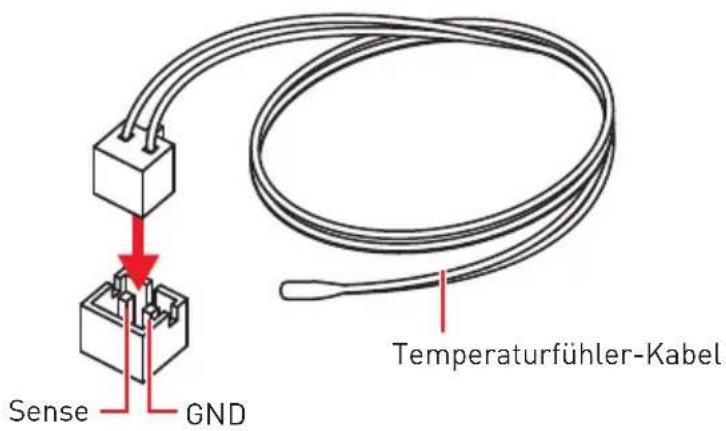

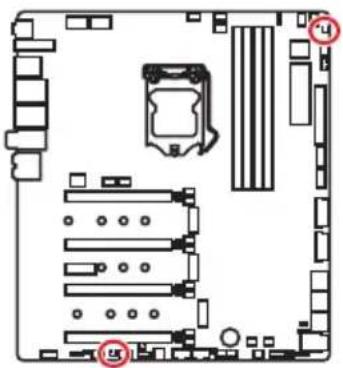

T_SEN1~2: Anschlüsse für einen Temperaturfühler 33

JSLOW1: Slow-Mode-Booting-Steckbrücke 33

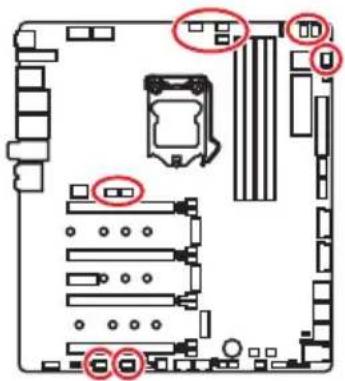

CPU_FAN1, PUMP_FAN1, SYS_FAN1~8: Stromanschlüsse für Lüfter 34

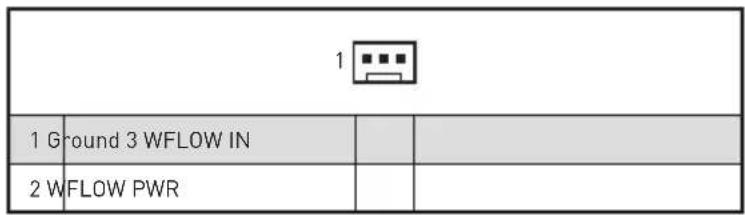

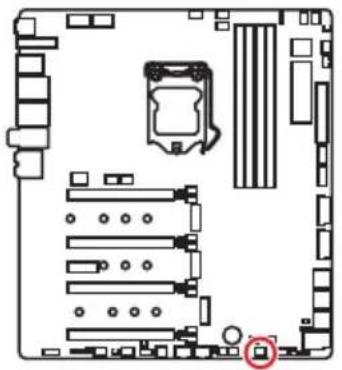

W_FLOW1: Anschluss des Wasserdurchflusssensors 35

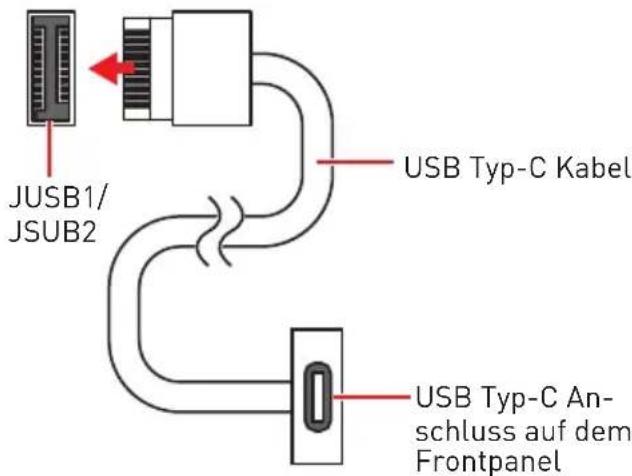

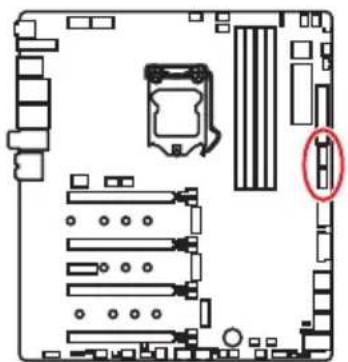

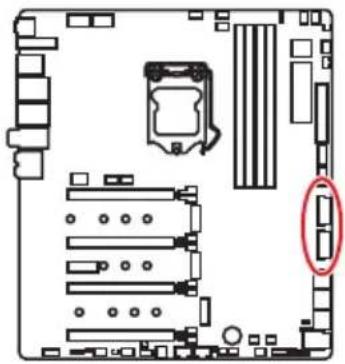

JUSB1~2: USB 3.1 Gen2 Typ-C Anschlüsse 35

JUSB3-4: USB 3.1 Gen1 Anschlüsse 36

JUSB5~6: USB 2.0 Anschlüsse 37

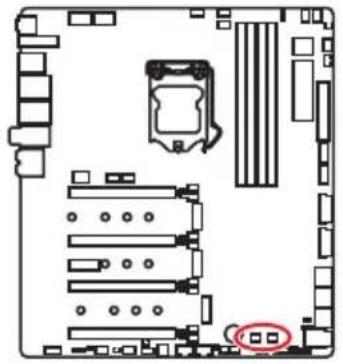

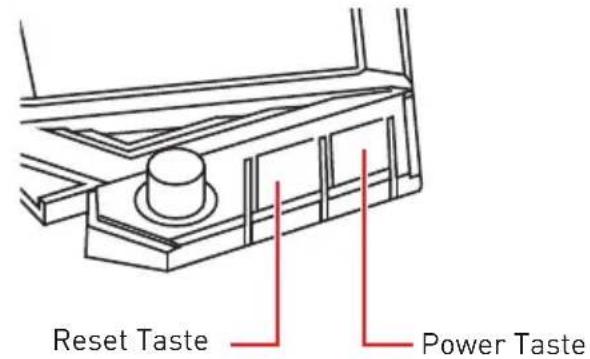

POWER1, RESET1: Power-Taste, Reset-Taste 38

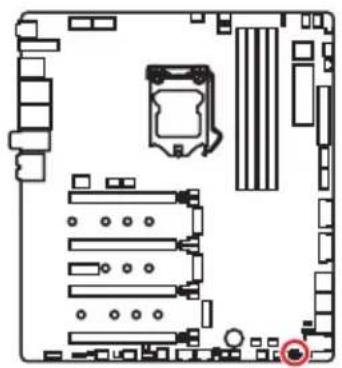

JBAT1: Clear CMOS Steckbrücke (Reset BIOS) 38

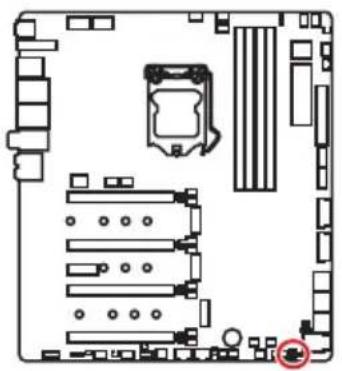

JCI1: Gehäusekontaktanschluss 39

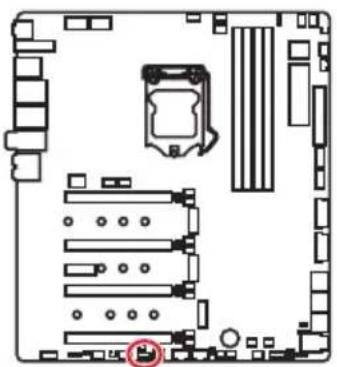

BIOS_SW1: Multi-BIOS Schalter 40

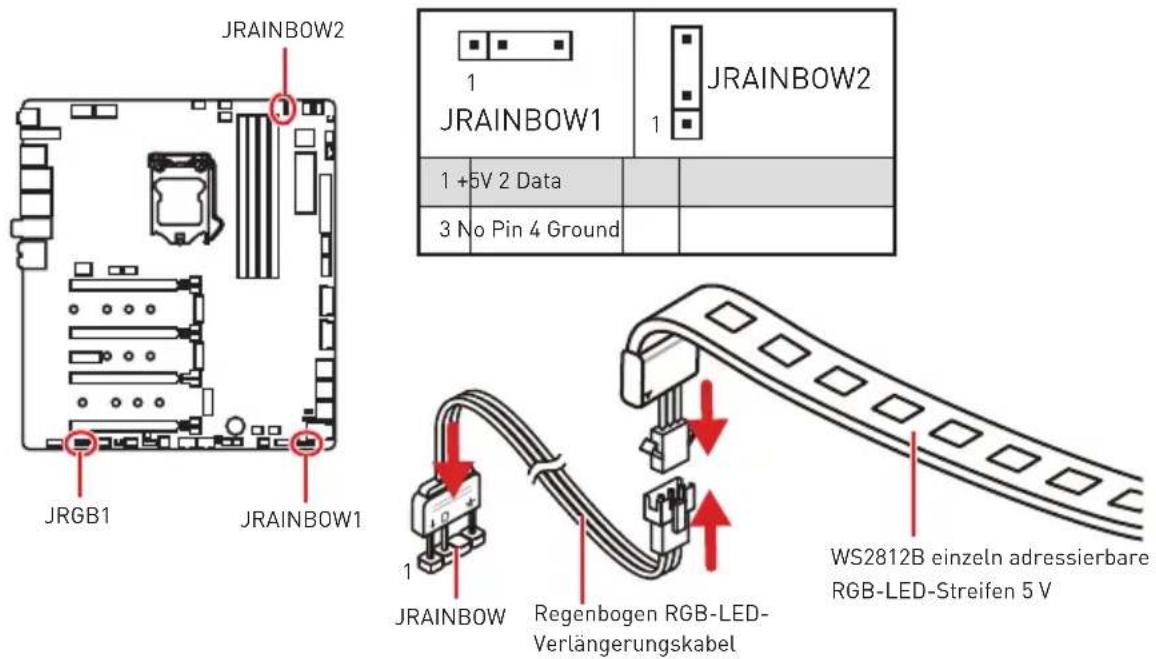

JRGB1, JRAINBOW1~2: RGB LED Anschlüsse 41

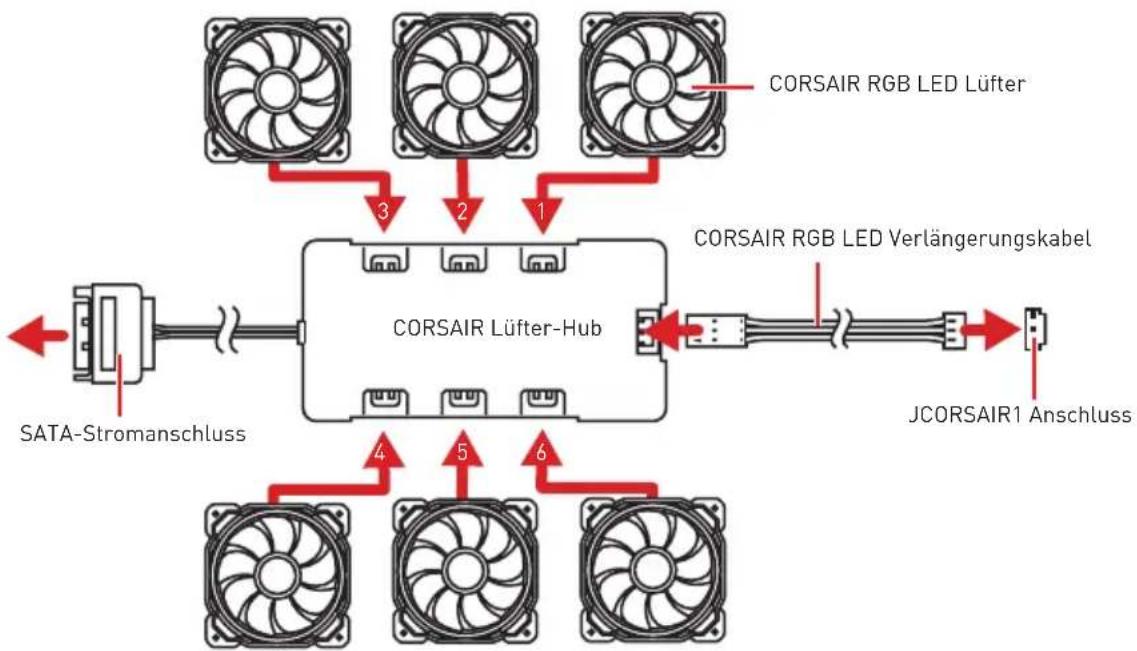

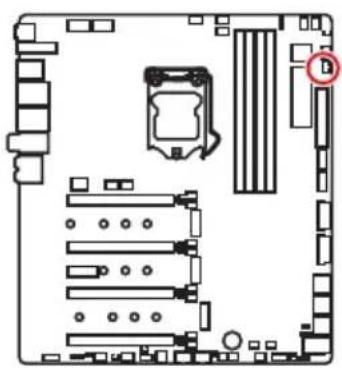

JCORSAIR1: CORSAIR Anschluss 42

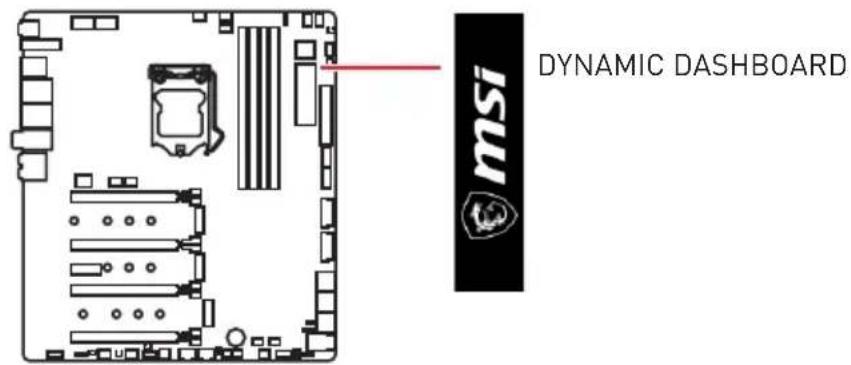

DYNAMIC DASHBOARD 43

DYNAMIC DASHBOARD Statustabelle. 43

Onboard-LEDs 44

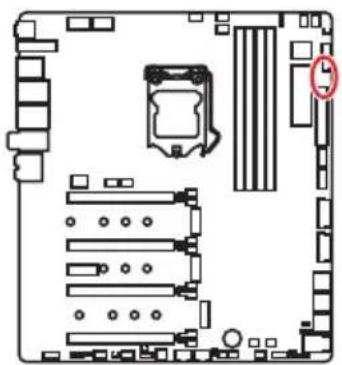

EZ Debug LED 44

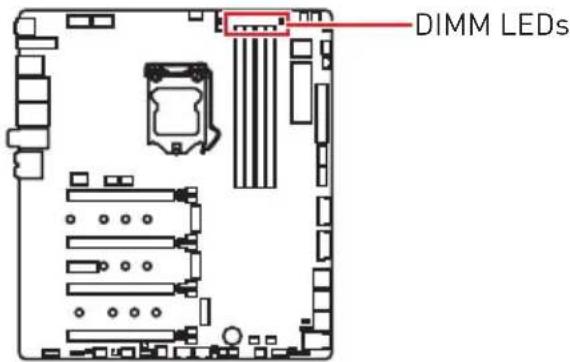

DIMM-LEDs 44

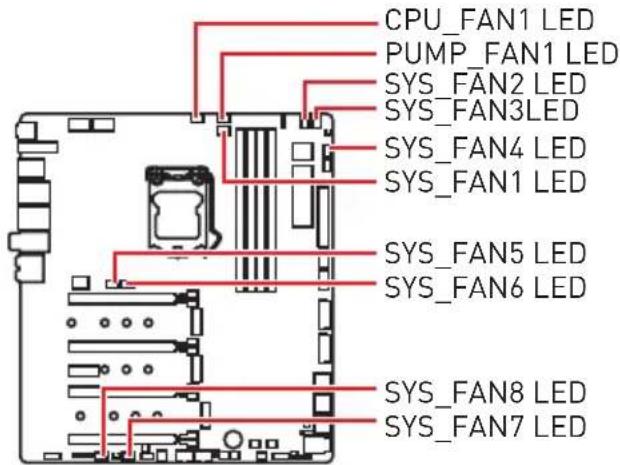

Lüfter-LEDs 44

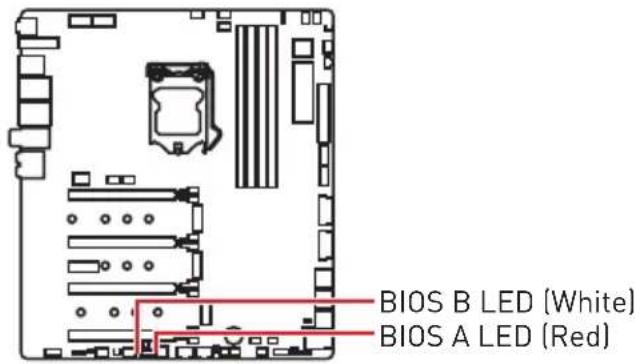

Multi-BIOS-LEDs 45

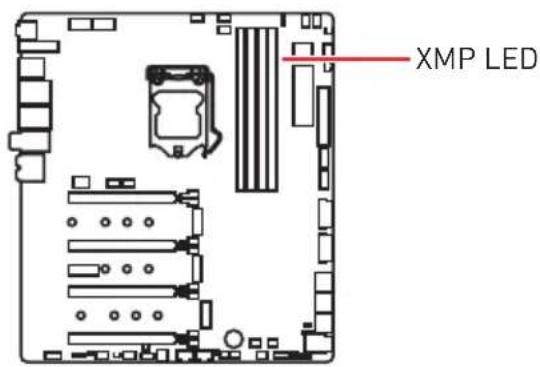

XMP-LED 45

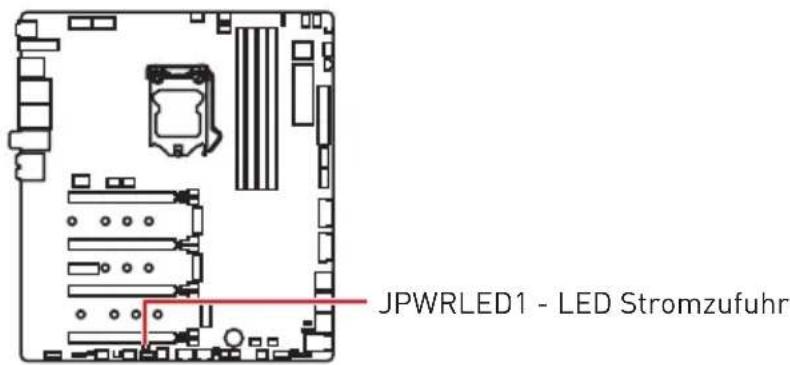

JPWRLED1: LED für Stromzufuhr 45

CPU-Power-LED 46

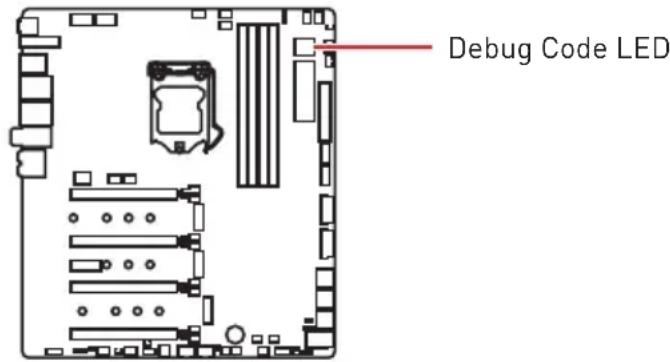

Debug-Code-LED 47

Hexadezimalzeichen 47

Boot-Phasen 47

Debug-Code-LED-Tabelle 47

ACPI-Status-Codes 52

CPU-Temperatur 52

Installation von OS, Treibern und Utilities 53

Installation von Windows 10 53

Installation von Treibern 53

Installation von Utilities 53

BIOS Setup 54

Öffnen des BIOS Settings 54

Reset des BIOS 55

Aktualisierung des BIOS 55

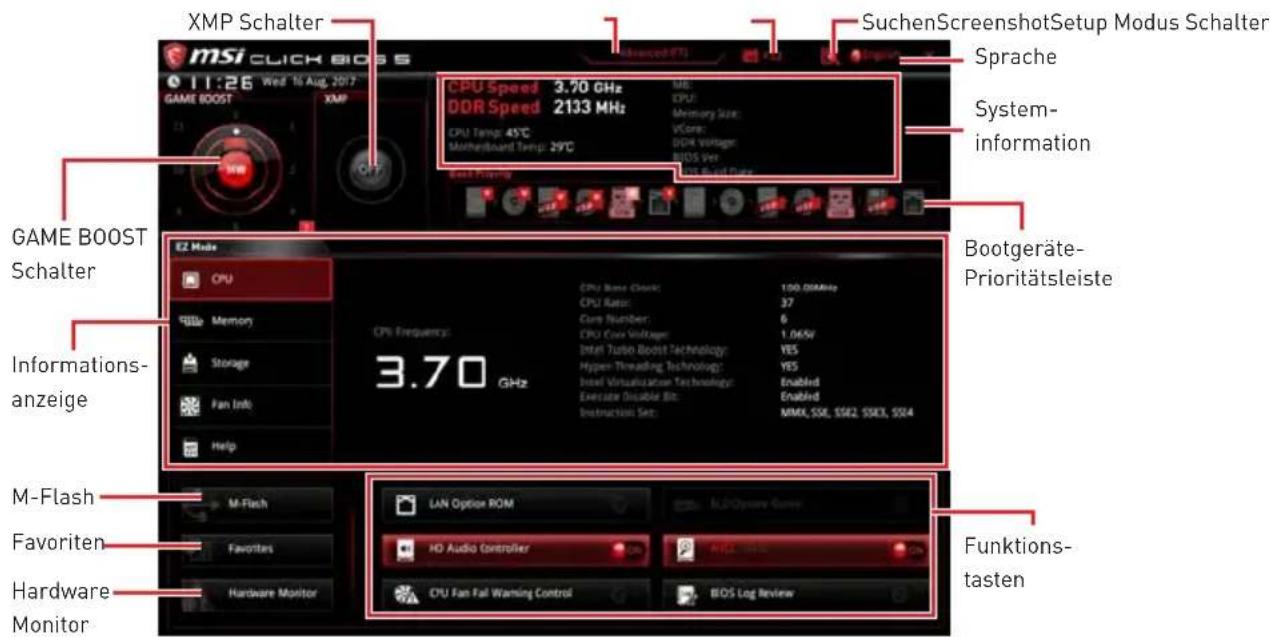

EZ Modus 57

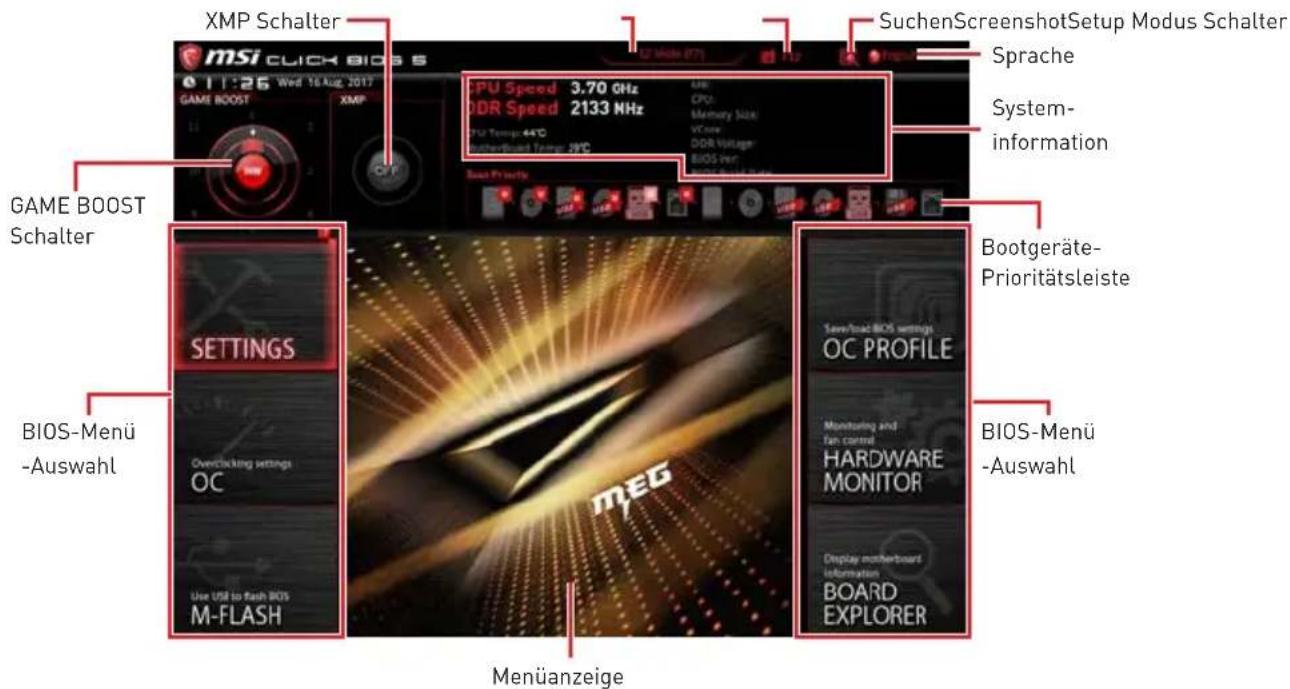

Erweiterter Modus 59

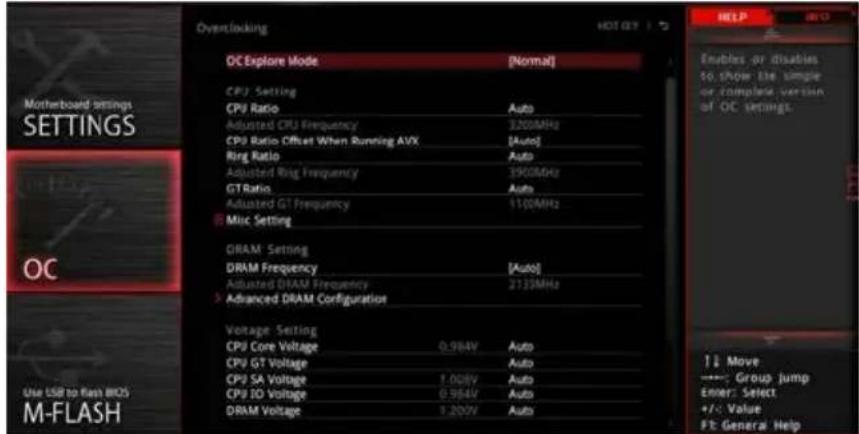

OC Menu 60

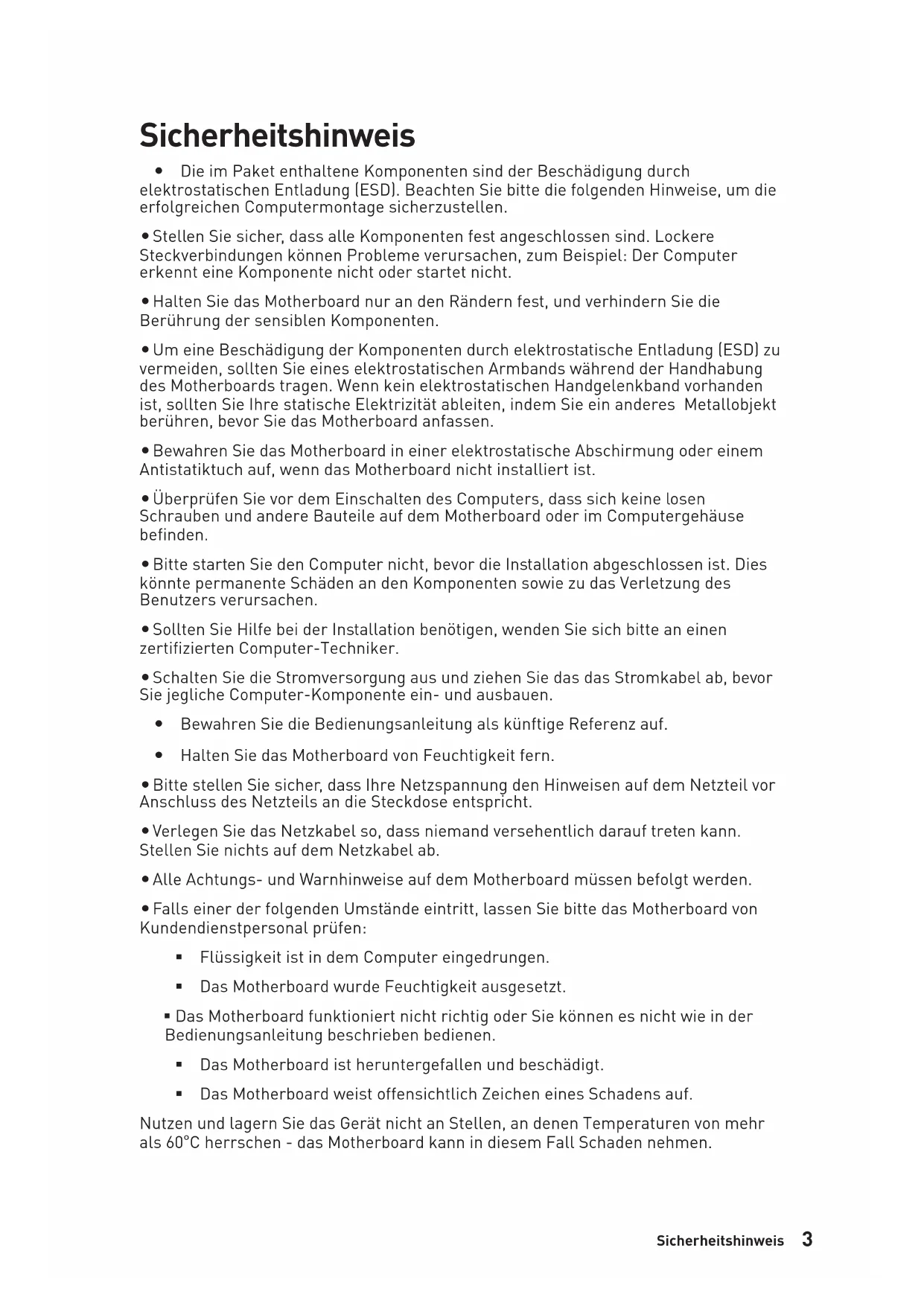

Sicherheitshinweis

Die im Paket enthaltenen Komponenten sind vor Beschädigung durch elektrostatische Entladung (ESD) zu schützen. Beachten Sie bitte die folgenden Hinweise, um eine erfolgreiche Computermontage sicherzustellen.

• Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
• Halten Sie das Motherboard nur an den Rändern fest und vermeiden Sie die Berührung der empfindlichen Komponenten.
• Um eine Beschädigung der Komponenten durch elektrostatische Entladung (ESD) zu vermeiden, sollten Sie ein elektrostatisches Armband während der Handhabung des Motherboards tragen. Wenn kein elektrostatisches Handgelenkband vorhanden ist, sollten Sie Ihre statische Elektrizität ableiten, indem Sie ein anderes Metallobjekt berühren, bevor Sie das Motherboard anfassen.
• Bewahren Sie das Motherboard in einer elektrostatischen Abschirmung oder einem Antistatiktuch auf, wenn das Motherboard nicht installiert ist.
• Überprüfen Sie vor dem Einschalten des Computers, dass sich keine losen Schrauben und andere Bauteile auf dem Motherboard oder im Computergehäuse befinden.

Bitte starten Sie den Computer nicht, bevor die Installation abgeschlossen ist. Dies könnte permanente Schäden an den Komponenten sowie Verletzungen des Benutzers verursachen.

• Sollten Sie Hilfe bei der Installation benötigen, wenden Sie sich bitte an einen zertifizierten Computer-Techniker.
• Schalten Sie die Stromversorgung aus und ziehen Sie das Stromkabel ab, bevor Sie jegliche Computer-Komponente ein- und ausbauen.
• Bewahren Sie die Bedienungsanleitung als künftige Referenz auf.
• Halten Sie das Motherboard von Feuchtigkeit fern.

Bitte stellen Sie sicher, dass Ihre Netzspannung den Hinweisen auf dem Netzteil vor Anschluss des Netzteils an die Steckdose entspricht.

• Verlegen Sie das Netzkabel so, dass niemand versehentlich darauf treten kann. Stellen Sie nichts auf dem Netzkabel ab.
• Alle Achtungs- und Warnhinweise auf dem Motherboard müssen befolgt werden.
• Falls einer der folgenden Umstände eintritt, lassen Sie das Motherboard von Kundendienstpersonal prüfen:

Flüssigkeit ist in den Computer eingedrungen. Das Motherboard wurde Feuchtigkeit ausgesetzt.

• Das Motherboard funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.

Das Motherboard ist heruntergefallen und beschädigt. Das Motherboard weist offensichtlich Zeichen eines Schadens auf.

Nutzen und lagern Sie das Gerät nicht an Stellen, an denen Temperaturen von mehr als 60°C herrschen - das Motherboard kann in diesem Fall Schaden nehmen.

Spezifikationen

Fortsetzung auf der nächsten Seite

CPU	Unterstützt Intel® Core™ 9000 Serie Prozessor-Familie/Intel® Core™ der 8. Generation Prozessoren / Pentium® Gold / Celeron® Prozessoren für Sockel LGA1151 * Weitere Kompatibilitätsinformationen finden Sie unter www.intel.com.
Chipsatz Intel	® Z390 Chipsatz
Speicher	• 4x DDR4 Speicherplätze, aufrüstbar bis 64 GB* • Unterschiedt DDR4 4600(OC)/ 4533(OC)/ 4500(OC)/ 4400(OC/4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2666/2400/ 2133 MHz* • Dual-Kanal-Speicherarchitektur • Unterschiedt non-ECC, ungepufferte Speicher • Unterschiedt InteXtreme Memory Profile (XMP) * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com.
Erweiterung-anschlüsse	• 4x PCIe 3.0 x16-Steckplätze* • 1x PCIe 3.0 x1-Steckplatz * Auf Seite 19 finden Sie für Details.
Multi-GPU	• Unterschiedt die 2-Wege NVIDIA™ Technologie • Unterschiedt die 4-Wege AMD CrossFire™ Technologie
Aufbewährung	Intel® Z390 Chipsatz • 6x SATA 6Gb/s Anschlüsse* • 3x M.2 Steckplätze (Key M)* • M2_1 & M2_3 Unterstützung bis zu PCIe 3.0 x4 und SATA 6Gb/s, 2242/ 2260/ 2280/ 22110 Speicherveräte • M2_2 Unterstützung bis zu PCIe 3.0 x4 und SATA 6Gb/s, 2242/ 2260/ 2280 Speicherveräte • IntelOptane™ Technik • 1x U.2 An Schluss* • Unterschiedt PCIe 3.0 x4 NVMe Speicherveräte * Der M.2_2-Steckplatz, der U.2 An Schluss und die SATA An Schlüsse teilen die Bandbreite. Auf Seite 27 finden Sie für Details. ** Bevor Sie Intel® Optane™ Speichervermodule verwenden, stellen Sieitte über Downloads von der MSI Website sicher, dass die Treiber und das BIOS auf dem neuesten Stand sind.

Fortsetzung der vorherigen Seite

RAID	Intel® Z390 Chips · Unterstützung RAID 0, RAID1, RAID 5 und RAID 10 für SATA Speicherveräte · Unterstützung RAID 0, RAID 1 und RAID 5 für M.2 PCIe Speicherveräte
LAN • 2x Killer	® E2500 Gigabit LAN Controller
Wireless LAN & Bluetooth®	Killer®1550 Chips · Das Wireless-Modul ist im M2_4 (Key-E) Steckplatz vorinstalliert. · Unterstützung Wi-Fi 5, 2x2, Dualband, (2,4 GHz, 5 GHz) mit Datenraten von bis zu 1,73 Gbit/s · UnterstützungBluetooth
USB	· In®390 Chips · 6x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Anschlüss (1 Typ-C und 3 Typ-A Anschlüsse an der rückseitigen Anschlussleiste, 2 Typ-C interne Anschlüsse) · 4x USB 2.0 (High-speed USB) Anschlüsse stehen durch die internen USB Anschluss zur Verfügung · ASM®ASM1042 Chips · 2x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse an der rückseitigen Anschlussleiste · ASM®ASM1074 Chips · 4x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse stehen durch die internen USB Anschluss zur Verfügung
Audio	· 2x RealtekLC1220 Codec · 7.1-Kanal-HD-Audio · Unterstützung S/PDIF-Ausgang · RS9018 Codec · Unterstützung 6,3 mm vergoldeter Stereo-Kopfhörerausgang

Fortsetzung auf der nächsten Seite

Fortsetzung der vorherigen Seite

Hintere Ein-/ und Ausgänge

1x Flash BIOS Taste 1x Clear CMOS Taste 2x Wi-Fi Antennenanschlüsse 1x PS/2 Tastatur/ Maus-Combo-Anschluss 2x USB 3.1 Gen1 Typ-A Anschlüsse 2x LAN (RJ45) Anschlüsse 3x USB 3.1 Gen2 Typ-A Anschlüsse 1x USB 3.1 Gen2 Typ-C Anschluss 1x 6,3 mm vergoldeter Stereo-Kopfhöreranschluss 5x OFC Audiobuchsen 1x Optischer S/PDIF-Ausgang

Interne Anschlüsse

1x 24-poliger ATX Stromanschluss 2x 8-polige ATX 12V Stromanschluss 1x 6-poliger ATX 12 V Stromanschluss 6x SATA 6Gb/s Anschlüsse 3x M.2 Steckplätze (M-Key) 1x U.2 Anschluss 2x USB 3.1 Gen2 Typ-C Anschlüsse 2x USB 3.1 Gen1 Anschlüsse (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) 2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0-Ports) 1x 4-poliger CPU-Lüfter-Anschluss 1x 4-poliger Anschluss für die Wasserpumpere 8x 4-polige System-Lüfter-Anschlüsse 1x 3-poliger Anschluss des Wasserdurchfluss sensors 1x Audioanschluss des Frontpanels 2x System-Panel-Anschlüsse 1x Gehäusekontaktschalter 2x 2-polige Anschluss für einen Temperaturfuhler 1x 4-poliger RGB LED Anschluss 2x 3-polige RAINBOW LED Anschlüsse 1x 3-poliger CORSAIR LED Anschluss

Interne Tasten	1x GAME BOOST Drehschalter 1x OC Retry Taste 1x OC Force Enter BIOS Taste 1x Power Taste 1x Reset Taste
Interne Stiftleisten	1x JBLK_U1 Stiftleisten 1x JRATIO_U1 Stiftleisten
Schalter	1x Multi-BIOS Schalter 1x PCIe CeaseFire Schalter
Steckbrücke • 1x Sow Mode Steckbrücke
Debug LED	1x 2-Digit Debug Code LED 4x EZ Debug LED
Anzeigetafel	DYNAMIC DASHBOARD Zeigt Systeminformationen an
E/A Anschluss NUVOTON NCT6797 Controller Chip
Hardware Monitor	CPU/System Temperaturerfassung CPU/System Geschwindigkeitserfassung CPU/System Lüfterdrehzahlregelung
Formfaktor	E-ATX Formfaktor 12 Zoll x 10,7 Zoll (30,5 cm x 22,5 cm)
BIOS Funktionen	Dual BIOS 2x 128 Mb Flash UEFI AMI BIOS ACPI 6.1, SMBIOS 2.8 Mehrsprachenunterstützung

Software	• Treiber • DRAGON CENTER • MYSTIC LIGHT • Killer Control Center • Nahimic Audio • CPU-Z MSI GAMING • MSI App Player (BlueStacks) • IInteKreme Tuning Utility • Google ChromGoogle Toolbar, Google Drive • Nordinternet Security Solution
Dragon Center Features	• GAME OPTIMIZATION • OC Leistung • Hardware Monitor • Eyerest • LAN Manager • Live Update	Weitere Informationen finden Sie unter http://download.msi.com/manual/mb/ DRAGONCENTER2.pdf
Besondere Funktionen	• Audio • Xtreme Audio DAC • Nahimic 3 • Netzwerk • Killer TripleShot • GAMING LAN mit Killer LAN Manager • Killer WiFi • Speicherung • Turbo U.2 • Triple Turbo M.2

Besondere Funktionen

Lüfter Pump-Lüfter GAMING Lüftersteuerung LED Mystic Light 3 Mystic Light Extension (RGB) Mystic Light Extension (RAINBOW) Mystic Light Extension (CORSAIR) Mystic Light Sync EZ DEBUG LED Schutz DDR4 Steel Armor M.2 Shield 3 PCIe Steel Armor U.2 Steel Armor Leistung Exklusiver ESS SABRE HiFi Digital/Analog-Wandler (DAC) für verlustfreie, hohe Audioqualität Multi GPU-SLI Technologie Multi GPU-CrossFire Technologie DDR4 Boost GAME Boost Streaming Boost OC Engine Lightning-USB Front-Lighting-USB USB Anschluss mit Typ A+C Stabilität 7000+ Quality Test

Besondere Funktionen

• VR • VR Ready • Gamer-Erfahrungen • GAMING HOTKEY • GAMING Maussteuerung • BIOS • Click BIOS 5 • Flash BIOS Taste • Dual BIOS • Zertifizierung • Quadro SLI Ready • Quadro Ready • GAMING Certified

JCORSAIR1 Anschluss-Spezifikationen

Unterstützung von CORSAIR RGB-Produkten Maximale Verbindung
Lighting Node PRO LED Streifen	20*
	* Wenn die Anzahl der LED-Streifen 8 überschreiben, wird die Helligkeit auf 20 Prozent empfehlen.
HD120 RGB Lüfter 6
SP120 RGB Lüfter 6
LL120 RGB Lüfter 6

Packungsinhalt

Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten:

Motherboard MEG Z39	GODLIKE
Kabel	SATA 6Gb/s Kabel 6
	1 zu 2 RGB LED Y-Verlängerungskabel 80 cm 1
	CORSAIR RGB LED Verlängerungskabel 50 cm 1
	RAINBOW RGB LED Verlängerungskabel 80 cm 2
	CORSAIR zu RAINBOW RGB Verlängerungskabel 10 cm	1
	Thermistorkabel 2
Zubeñor	Antennenset 1
	M.2 Xpander-Z 1
	Streaming Boost 1
	SLI HB BRIDGE L 1
	6,3 mm Audio-Adapter 1
	Gehäuse-Aufkleber 1
	SATA-Kabeletiketten 1
	Produktregistrierungskarte 1
	8,5H M.2 Schrauben 3
Programm DVD	Treiber-DVD	1
Dokumentation	Benutzerhandbuch	1
	Kurzanleitung	1
	Schnellinstallationsanleitung	1

Wichtig

Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler.

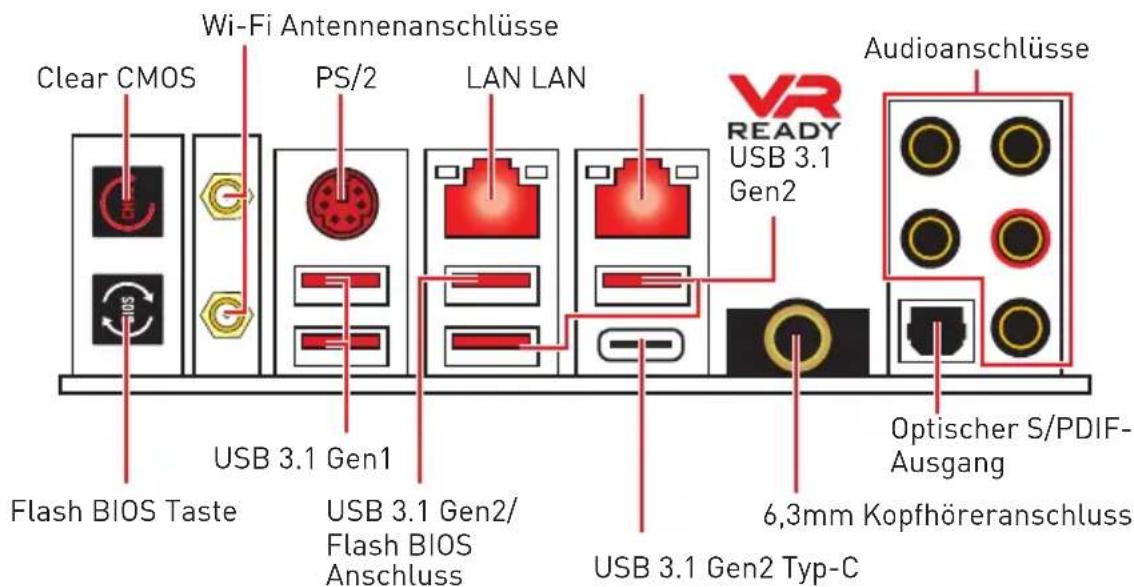

Rückseite E/A

• Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste "Clear CMOS" für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte zurückzusetzen.
• Flash BIOS Taste/Anschluss - Auf der Seite 56 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS.
• 6,3 mm Kopfhöreranschluss - Der Anschluss dient zum Verbinden eines Kopfhörers.

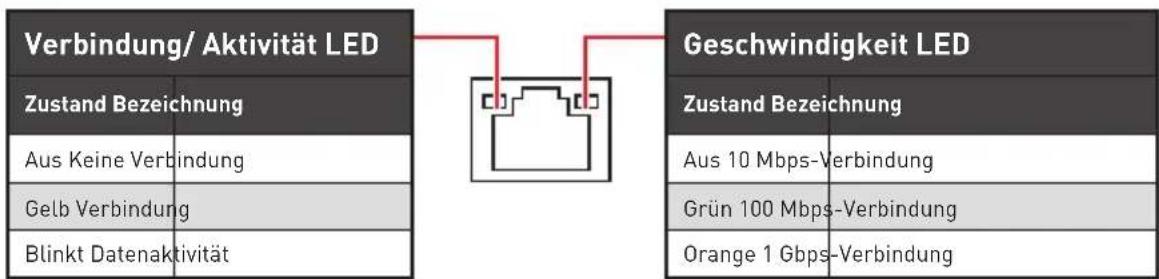

LAN Port LED Zustandstabelle

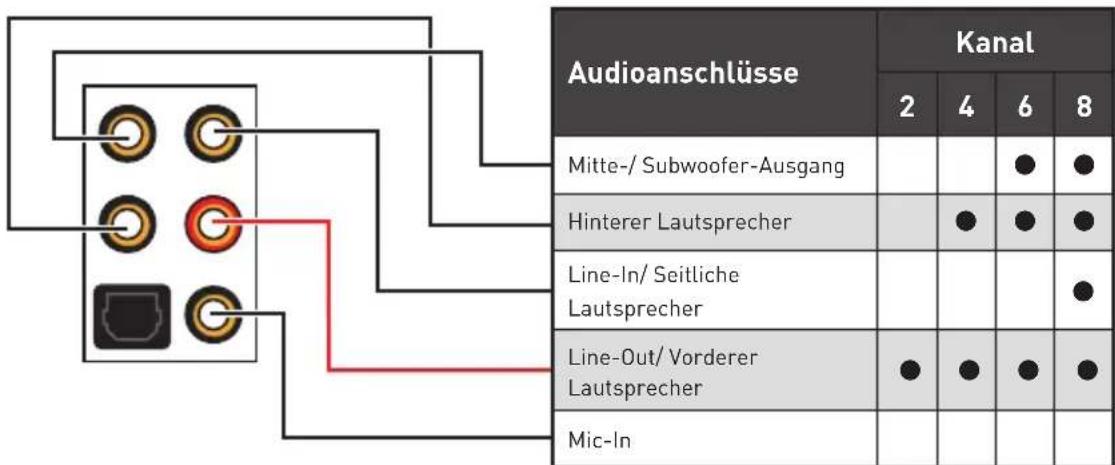

Konfiguration der Audioanschlüsse

Verbindet, Blank: Leer

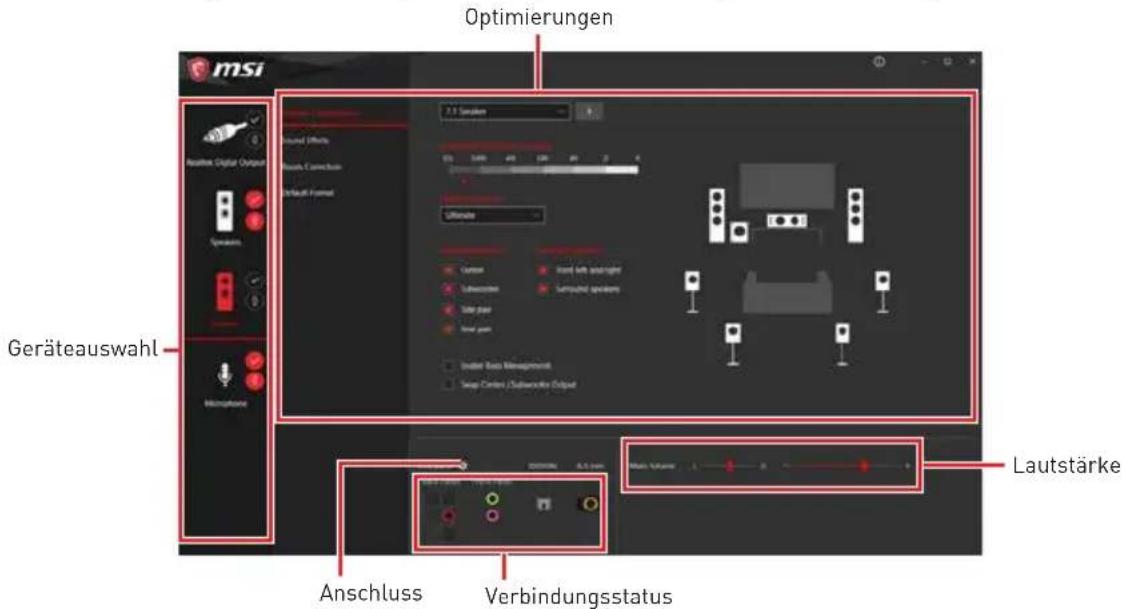

Realtek Audio Console

Nach der Installation des Realtek Audio Console-Treibers können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis zu erzeugen.

• Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangsquelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet.
• Optimierungen - Die Vielfalt an Optionen bietet eine komplette Anleitung von erwarteten Sound-Effekten für sowohl Ausgangs- als auch Eingangsvorrichtungen.
• Lautstärke - Steuert die Lautstärke und die Balance-Einstellung der Lautsprecher, die im Front-Panel oder auf der Rückseite des PCs eingesteckt sind.
• Verbindungsstatus - Bildet die angeschlossenen Render- und Capture-Geräte ab.
• Anschlüsse - Konfiguriert die Anschlussinstellungen.

Auto Popup-Dialog

Nach dem Anschluss eines Audio-Klinkensteckers erscheint ein Dialogfenster und fragt nach einer Bestätigung für das angeschlossene Gerät.

Jede Buchse entspricht diesem Wert der Grundeinstellung, wie es auf den nächsten Seiten gezeigt wird.

Wichtig

Die obigen Bilder stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.

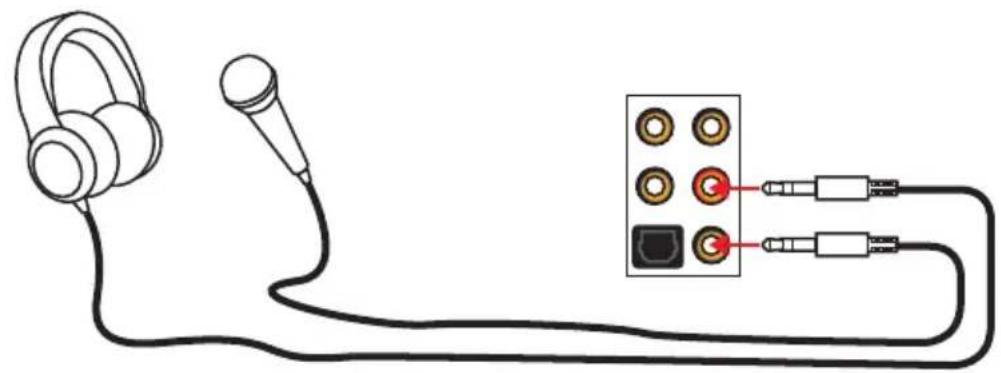

Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon

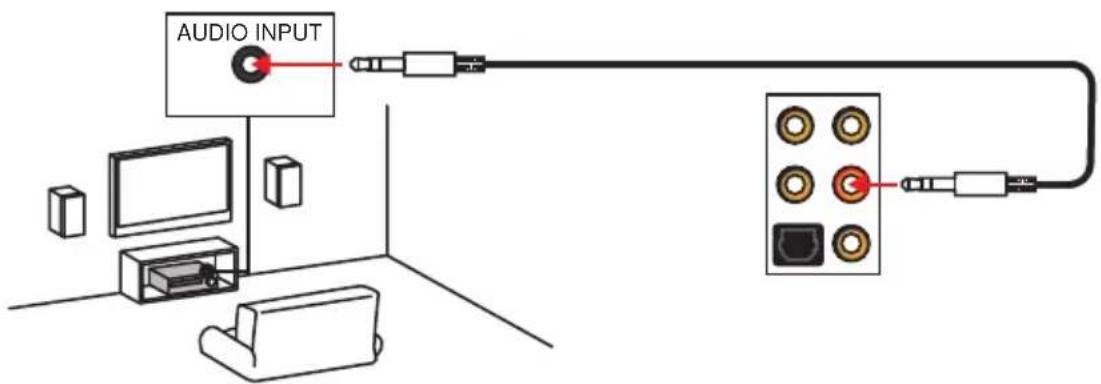

Audiobuchsen für Stereo-Lautsprecher

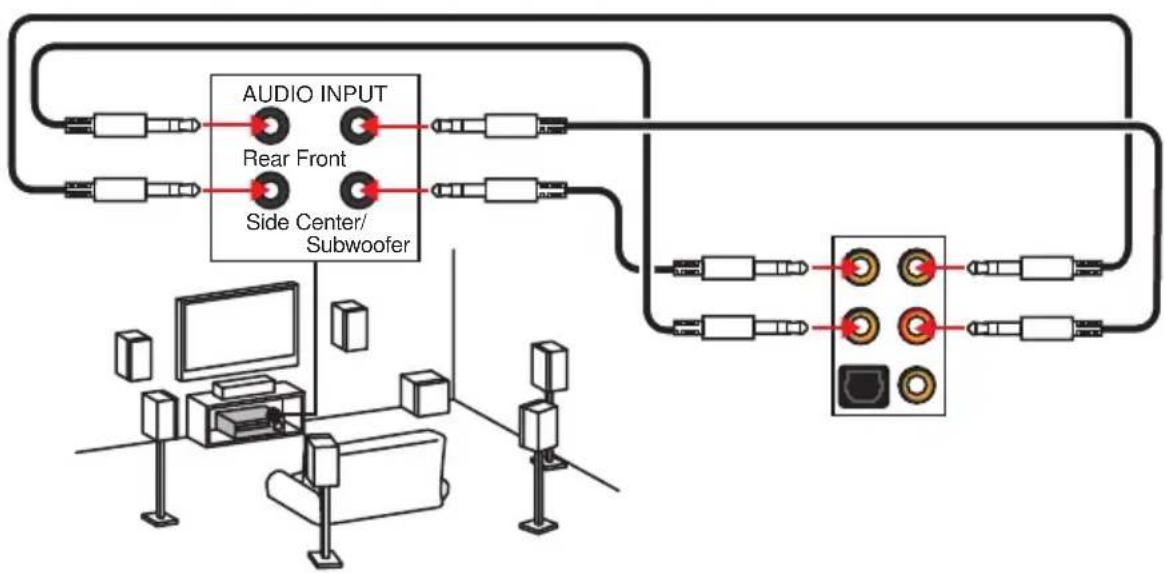

Audiobuchsen für 7.1 Kanal Anlage

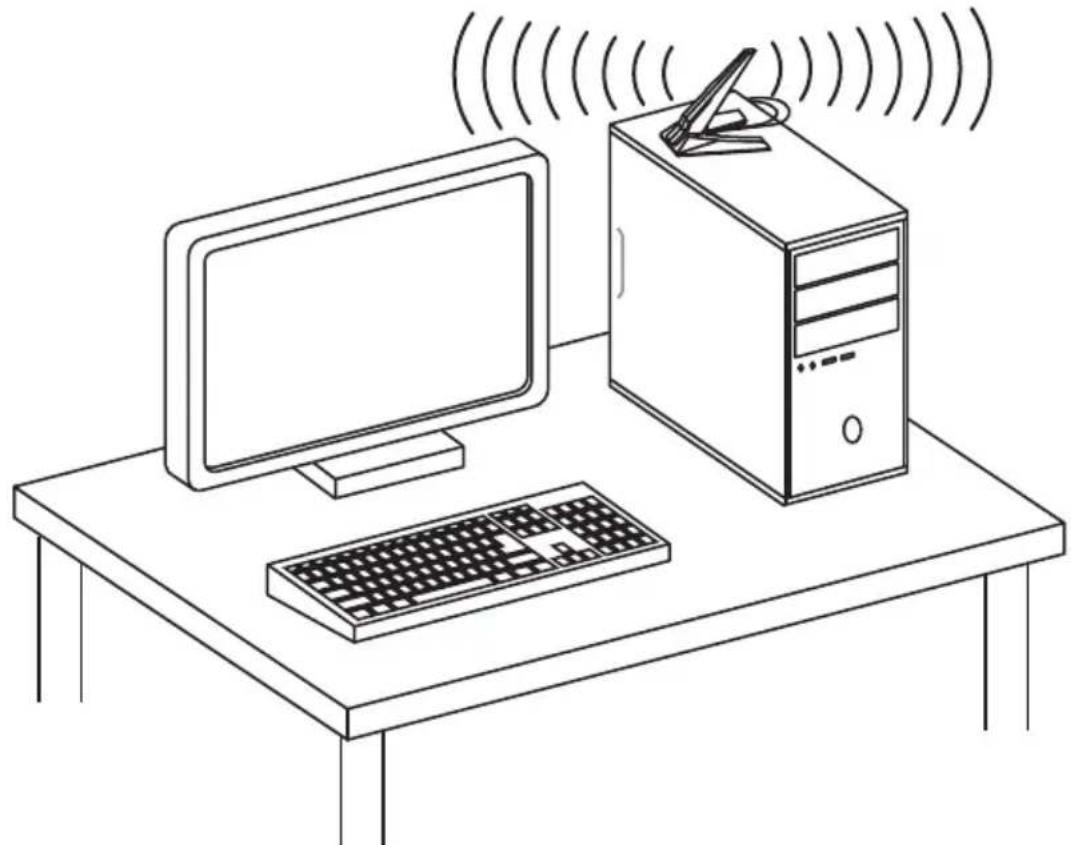

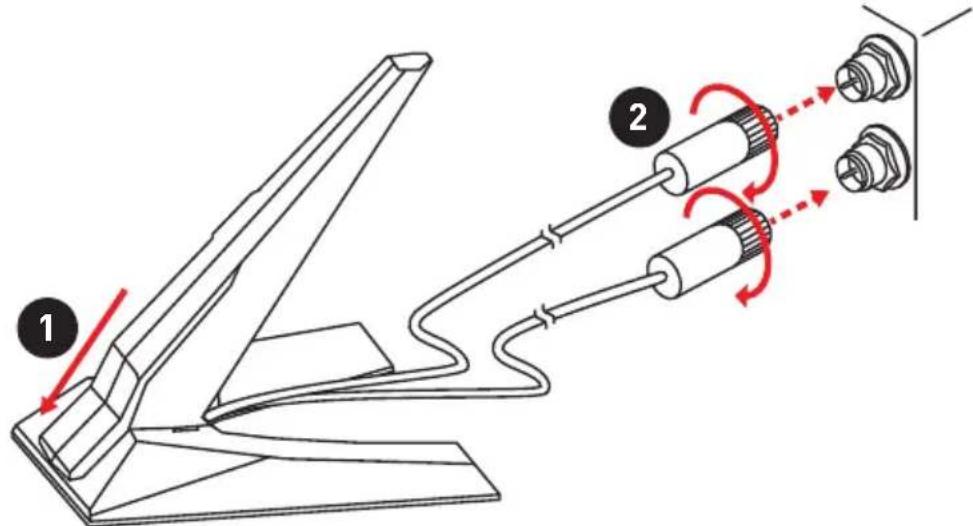

Antennen installieren

1. Verbinden Sie Antenne mit dem Antennenfuß.
2. Schrauben Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschluss.

1. Positionieren Sie die Antennen so hoch wie möglich.

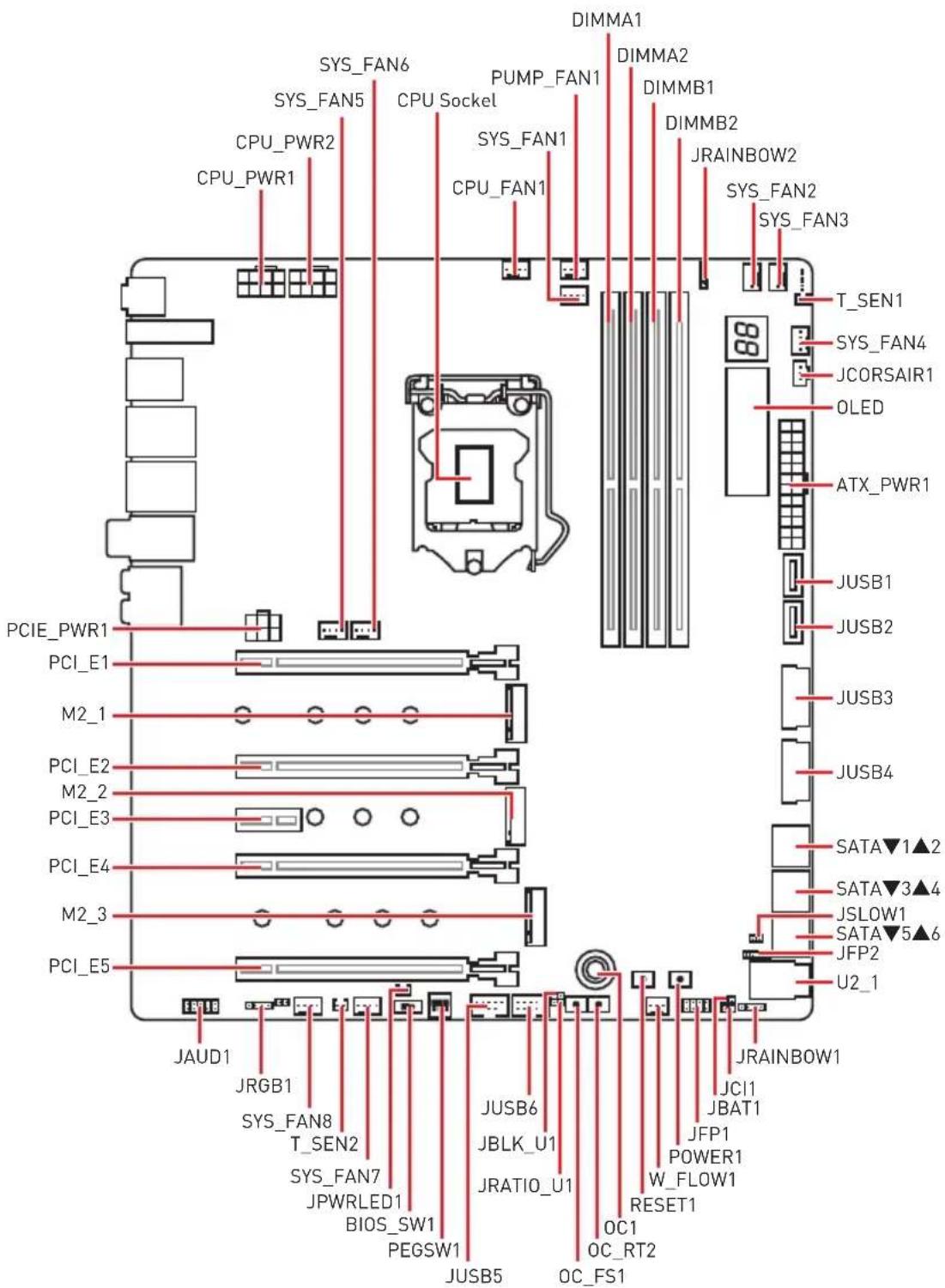

Übersicht der Komponenten

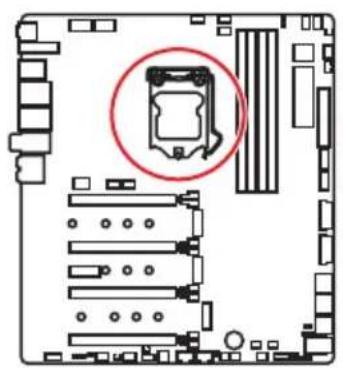

CPU Sockel

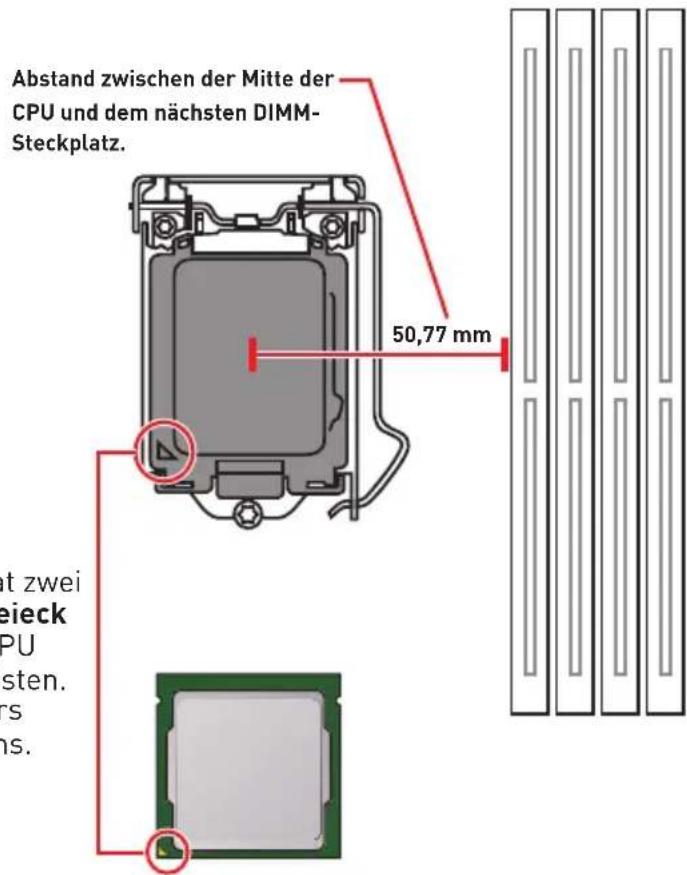

Erklärung zur LGA 1151 CPU

Die Oberseite der LGA 1151 CPU hat zwei Justierungen und ein goldenes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das goldene Dreieck des Prozessors definiert die Position des ersten Pins.

Wichtig

Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen.

Bitte bewahren Sie die CPU-Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzkappe auf dem CPU-Sockel des Motherboards sitzt.

Wenn Sie eine CPU einbauen, denken Sie bitte daran, einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität zu gewährleisten.

Stellen Sie sicher, dass Ihr Kühlkörper eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU-Kühlers sicher, um die CPU vor Überhitzung zu schützen. Stellen Sie sicher, dass eine gleichmäßige Schicht thermischer Paste oder thermischen Tapes zwischen der CPU und dem Kühlkörper vorhanden ist, um die Wärmeableitung zu erhöhen.

Schützen Sie den CPU-Sockel immer mit der Plastikabdeckung, wenn keine CPU installiert ist.

Verwenden Sie bitte die Installationsanweisung des Kühlkörpers/Kühlers, falls Sie eine separate CPU oder einen Kühlkörper/Kühler erworben haben.

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurechtkommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernimmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.

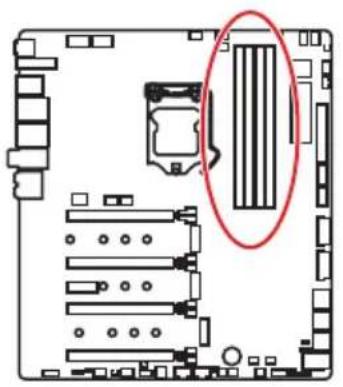

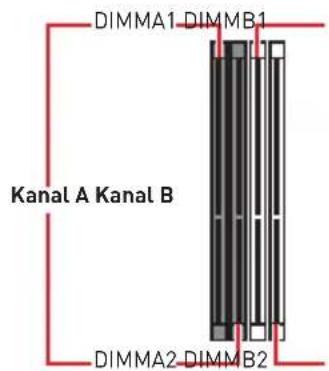

DIMM-Steckplätze

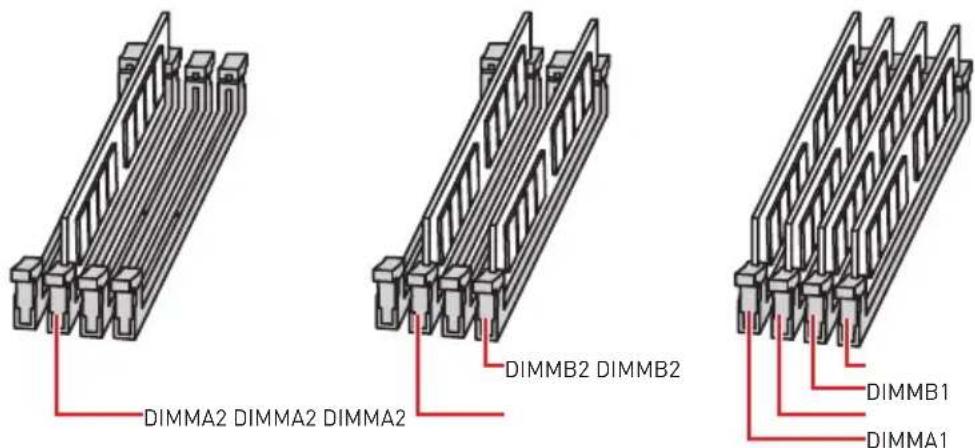

Speichermodul-Installationsempfehlung

Wichtig

Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMA2 zuerst. Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Höhe der installierten Speicherkapazität. Basierend auf der Intel CPU Spezifikation wird eine Speicherspannung unter 1,35 Volt vorgeschlagen, um die CPU zu schützen. Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows-Betriebssystems bei 4GB oder weniger liegt. Wenn Sie mehr als 4 GB Speicher auf dem Motherboard einbauen möchten, empfehlen wir deshalb, ein 64-Bit-Windows-Betriebssystem zu installieren. Einige Speicherriegel können beim Übertakten auf einer niedrigeren Frequenz arbeiten, als der festgelegte Wert - abhängig von dem SPD (Serial Presence Detect). Stellen Sie im BIOS-Setup mit Memory Try It! die Speicherfrequenz ein, wenn Sie mit der festgelegten oder einer höheren Speicherfrequenz arbeiten möchten. Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule sind abhängig von der installierten CPU und den installierten Geräten.

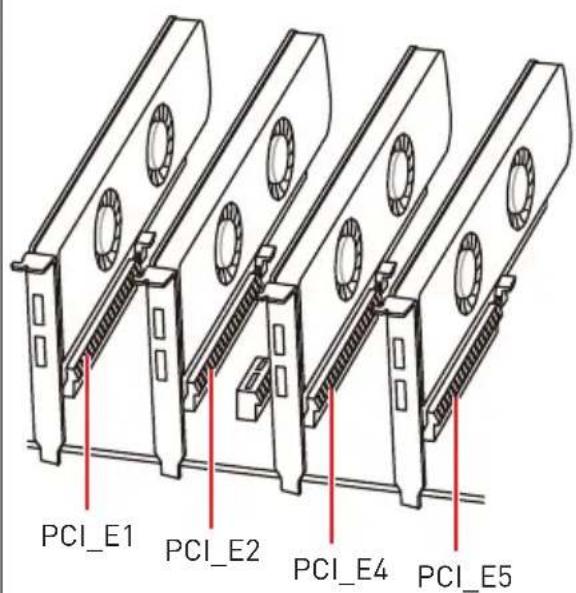

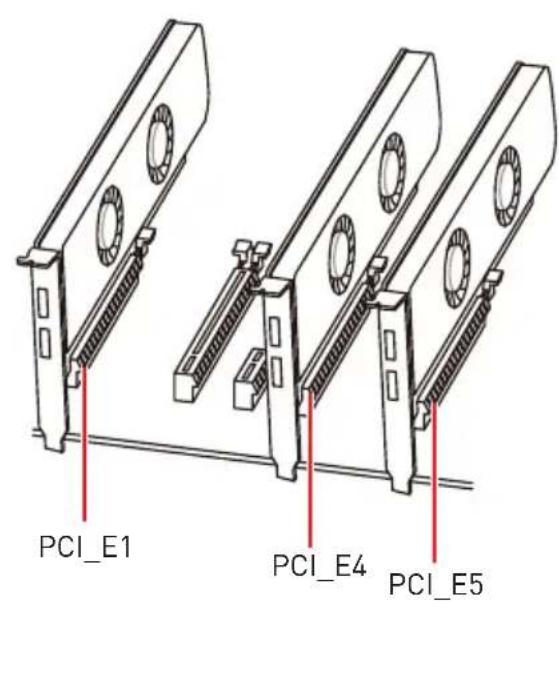

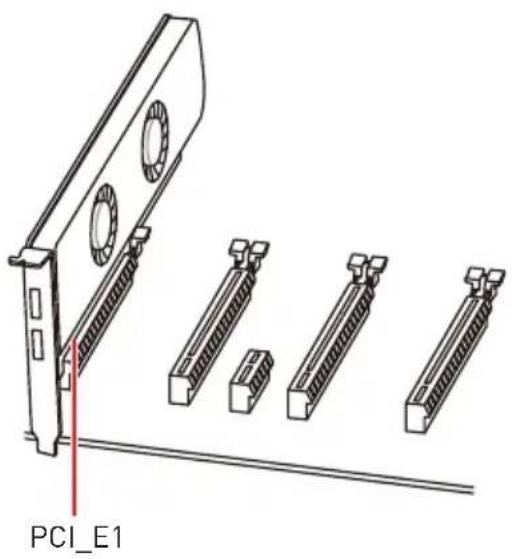

PCI_E1~5: PCIe-Erweiterungssteckplätze

PCI_E1: PCIe 3.0 x16 [CPU-Lanes]

PCI_E2: PCIe 3.0 x4 (CPU-Lanes)

PCI_E3: PCIe 3.0 x1 (PCH-Lanes)

PCI_E4: PCIe 3.0 x8 (CPU Lanes)

PCI_E5: PCIe 3.0 x4 (PCH Lanes)

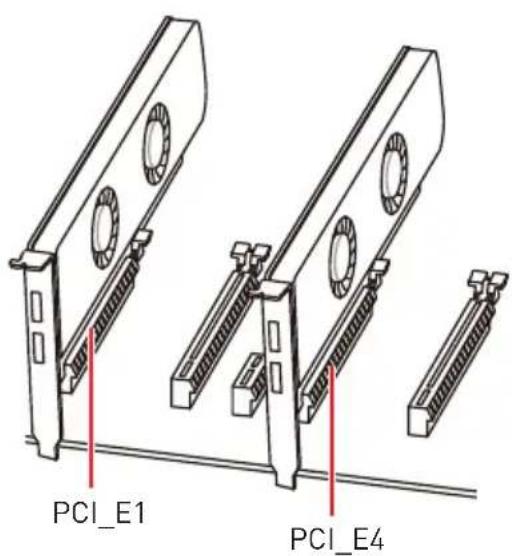

Mehrere Grafikkarten Einbauempfehlung

Grafikkarte Einzel 2-Wege 3-Wege* 4-Wege*
PCI_E1 @ 3.0	x16 @ 3.0 x8 @ 3.0 x8 @	3.0 x8
PCI_E2 Leer	Leer Leer @ 3.0 x4
PCI_E3 3.0 x1	3.0 x1 3.0 x1 3.0 x1
PCI_E4 Leer	@ 3.0 x8 @ 3.0 x8 @3.0 x4
PCI_E5 3.0 x4	3.0 x4 @ 3.0 x4 @3.0 x4

(@: Steckplatz für Grafikkarte, *: Nur CrossFire)

Wichtig

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster), der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.

Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler Leistung empfehlen wir, den PCI_E1 Steckplatz zu verwenden.

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um notwendige zusätzliche Hardware- oder Software-Änderungen zu überprüfen.

Der M2_3-Steckplatz wird nicht zur Verfügung gestellt, wenn Sie ein PCIe Gerät im PCI_E5-Steckplatz installieren.

PEGSW1: PCIe CeaseFire Schalter

Mit dem PCIe CeaseFire Schalter können Sie die PCIe-Steckplätze (von den CPU Lanes) bequem und direkt aktivieren/deaktivieren.

Steck-platz	EIN 1 2 3	EIN 1 2 3	EIN 1 2 3	EIN 1 2 3
PCI_E1	✓ ✓	✓ —
PCI_E2	✓ —	— —
PCI_E4	✓ ✓	— —

:Aktiviert, —:Deaktiviert]

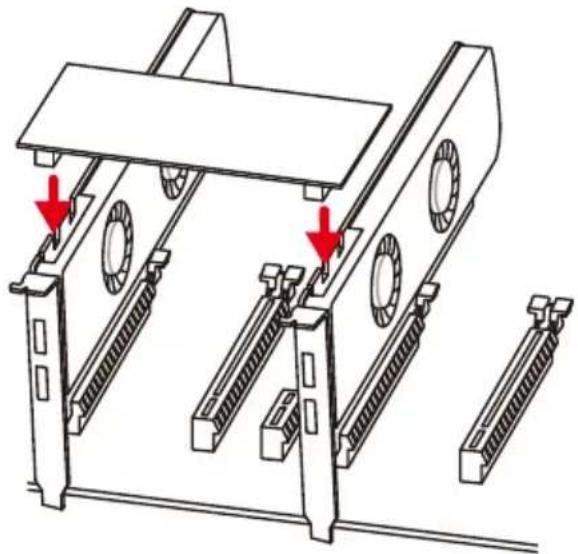

Einbau von SLI-Grafikkarten

Stellen Sie eine ausreichende Stromversorgung für SLI-Konfigurationen sicher. Die notwendigen Informationen können Sie aus dem Handbuch Ihrer Grafikkarte entnehmen.

Installation der SLI-Grafikkarten:

1. Schalten Sie ihren Computer aus und ziehen Sie die Kabel ab. Installieren Sie ihre Grafikkarten im PCI_E1 und PCI_E4 Slot.
2. Verbinden Sie beide Karten mit einer SLI-Brücke.

1. Verbinden Sie alle PCIe-Stromanschlüsse der Grafikkarten.
2. Schließen Sie das Netzkabel wieder an und schalten Sie den Computer ein. Installieren Sie die Treiber und die Software, die im Lieferumfang Ihrer Grafikkarten enthalten sind.

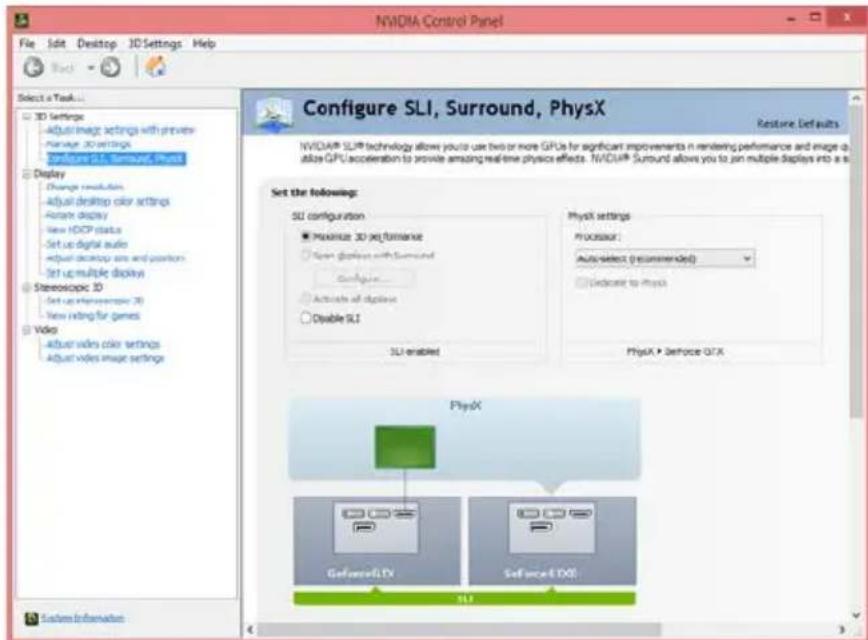

3. Klicken Sie auf Ihrem Windows-Desktop mit der rechten Maustaste und wählen Sie NVIDIA Control Panel aus dem Menü aus. Klicken Sie auf Configure SLI, Surround, PhysX im linken Task-Fensterbereich und wählen Sie Maximize 3D performance im SLI-Konfigurationsmenü aus, und klicken Sie dann auf Anwenden (Apply).

U2_1: U.2 Anschluss

Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein PCIe 3.0 x4 NVMe Speichergerät angeschlossen werden.

Video-Demonstration

Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw

Installation einer U.2 SSD

1. Schließen Sie das U.2-Kabel an die U.2-Steckverbindung des Motherboards an.
2. Schließen Sie das U.2-Kabel an der U.2 SSD an.
3. Schließen Sie das U.2-Kabel an das Netzkabel an.

Der M2_2-, SATA5- und SATA6-Anschluss werden nicht zur Verfügung stehen, wenn Sie ein U.2 Gerät im U.2-Anschluss installieren.

M2_1~3: M.2 Steckplätze (Key M)

Wichtig

Intel® RST Unterstützung nur für PCIe M.2 SSD mit UEFI ROM.

Intel Optane Technik unterstützt alle M.2 Steckplätze.

Installation eines M.2 Moduls

1. Lösen Sie die Schraube des M.2-SHIELD FROZR.
2. Heben Sie den M.2-SHIELD FROZR an und entfernen Sie die Schutzfolie von den Wärmeleitpads.

1. Jeder M.2-Steckplatz ist mit zwei Schrauben und Montagestangen ausgestattet, einer zur Befestigung des M.2 SHIELD FROZR-Kühlkörpers und der andere für die kürzere M.2-SSD. Zur Vermeidung von Schäden der M.2 SSD: Wenn die M.2-SSD dieselbe Länge wie der M.2-Steckplatz aufweist, entfernen Sie die Schraube und die Montagestange unter der M.2-SSD und belassen Sie nur die Schraube und Montagestange für die Sicherung des M.2 SHIELD FROZR Kühlkörpers.
2. Auf der M.2-Platte befinden sich zwei Wärmeleitpads. Das Wärmeleitpad 2 ist auf der M.2-Platine befestigt und sollte nicht entfernt werden. Bei beidseitigen M.2 SSDs entfernen Sie das Wärmeleitpad 1 und den Schutzfilm vollständig. Bei einseitiger M.2 SSD entfernen Sie zwei Schutzfolien des Wärmeleitpad-1. Kleben Sie dann das Wärmeleitpad 1 auf das Wärmeleitpad 2.

Alle hier dargestellten Bilder dienen nur der Veranschaulichung und können sich von den tatsächlichen Platten und Wärmeleitpads unterscheiden.

1. Wählen Sie die Montageposition entsprechend Ihrer M.2 SSD Länge.
2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
3. Wenn die Länge der M.2 SSD kleiner als die Länge des M.2 SHIELD FROZR Kühlkörpers ist, setzen Sie die Schraube in die Aussparung an der Hinterkante des M.2-Moduls und schrauben Sie in den Schraubsockel.

1. Setzen Sie den M.2-SHIELD FROZR Kühlkörper in die Nut ein.
2. Schieben Sie den M.2-SHIELD FROZR-Kühlkörper nach unten.
3. Schrauben Sie den M.2-SHIELD FROZR-Kühlkörper auf der Montagestange fest.

Spannungsmesspunkte

Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt. Um die Spannung zu messen, halten Sie die Messleitungen auf GND (Montageloch für Schraube) und einen V-Messpunkt. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Multimeters.

Installation der M.2 Xpander-Z Karte

Die M.2 Xpander-Z Karte bietet zwei M.2 Key-M Steckplätze.

Zum Einbau der M.2 Xpander-Z Karte:

1. Entfernen Sie die Schrauben der beiden M.2-Abdeckungen.
2. Heben Sie jeweils die M.2-Abdeckung an und entfernen Sie die Schutzfolie und den runden Gummi von den thermischen Klebepads.
3. Wählen Sie die Montageposition entsprechend Ihrer M.2 SSD Länge.
4. Stecken Sie die M.2-SSDs in einem 30-Grad-Winkel in den M.2-Steckplatz.
5. Drücken Sie die M.2-SSDs und die M.2-Abdeckungen nach unten und befestigen Sie sie mit den Schrauben an der Montageposition.
6. Stecken Sie die M.2 Xpander-Z-Karte in den PCIe-Steckplatz (PCI_E2 oder PCI_E4).
7. Befestigen Sie die M.2 Xpander-Z-Karte mit einer Schraube am Gehäuse.

Wichtig

Wenn Sie die Xpander-Z-Karte im PCI_E2-Steckplatz installiert haben, ist PCI_E4 nicht verfügbar. Falls im PCI_E4-Steckplatz die Xpander-Z-Karte installiert ist, ist PCI_E2 nicht verfügbar.

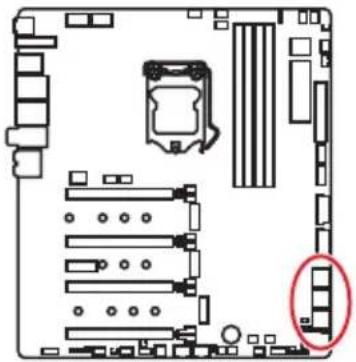

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA-Gerät angeschlossen werden.

Wichtig

Knicken Sie das SATA-Kabel nicht in einem 90-Grad-Winkel. Datenverlust könnte die Folge sein.

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen, den flachen Stecker auf dem Motherboard einzustecken.

Tabelle der M.2-, SATA- und U.2-Gerätekombination

Steckplatz Kombination
M2_1 PCIe	SATA
SATA1 √	√
SATA2 √	-

U2_1 Leer	Installiert
M2_2 PCIe	SATA Leer—
SATA5	—	—	✓	—
SATA6	—	✓	✓	—

PCI_E5	Leer Installiert
M2_3 PCIe	SATA Leer —
SATA3	✓	—	✓	✓

(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, √: Verfügbar, —: Nicht verfügbar)

Wichtig

Die M2_2-, SATA5- und SATA6-Steckplätze werden nicht zur Verfügung gestellt, wenn Sie ein U.2-Gerät im U.2-Anschluss installieren.

Der M2_3-Steckplatz wird nicht zur Verfügung gestellt, wenn Sie ein PCIe-Gerät im PCI_E5-Steckplatz installieren.

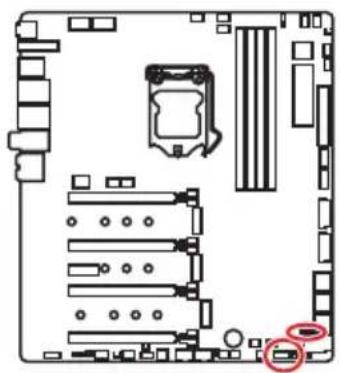

M.2-Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten

1x M.2 PCIe SSD + 6x SATA HDDs

1x M.2 SATA SSD + 5x SATA HDDs

2x M.2 PCIe SSDs + 1x U.2 SSD + 4x SATA HDDs

2x M.2 SATA SSDs + 1x U.2 SSD + 2x SATA HDDs

3x M.2 PCIe SSDs + 4x SATA HDDs

3x M.2 SATA SSDs + 3x SATA HDDs

Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Stromanschlüsse

Mit diesen Anschlüssen verbinden Sie die ATX-Stromstecker.

CPU_PWR1/ CPU_PWR2
1 Ground 5	+12V
2 Ground 6	+12V
3 Ground 7	+12V
4 Ground 8	+12V

12 24 ATX_PWR1 1 13	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

OC1: GAME BOOST Drehschalter

Mit diesem Drehschalter können Sie eine Stufe von Nummer 0 (Standard) bis Nummer 11 (Extremwert) auswählen, um die Prozessoren zu übertakten. Die Spannung und Frequenz der CPUs wird dementsprechend automatisch angepasst, nachdem Sie Ihren Computer einschalten.

GAME BOOST Drehschalter verwenden

Zum Einrichten des GAME BOOST Drehschalters befolgen Sie folgende Schritte:

1. Stellen Sie den GAME BOOST Drehschalter auf Hardware-Modus im BIOS-Setup.
2. Schalten Sie den Computer aus.
3. Drehen Sie den GAME BOOST Drehschalter, um die benötigte Übertaktungsstufe auszuwählen.

Stufe	CPU Freqenz (GHz)
	i3-8350K i5-8600K i7-8700K i7-8086K i5-9600K i7-9700K i9-9900K
0 GAME BOOST Deaktiviert
1 4,1	4,2~4,4 4,4~4,8 4,4~5,1	4,4~4,7 4,7~5,0	4,4~4,8,8~5	1
2 4,2	4,3~4,5 4,5~4,9 4,5~5,2	4,5~4,8 4,8~5,1	4,5~4,9 4,9~5,2	2
4 4,3	4,4~4,6 4,6~5,0	4,6~4,9 4,9~5,2	4,6~4,9 4,9~5,0~5	3
6 4,4	4,5~4,7 4,7~5,1	4,7~5,0 5,0~5.3	4,7~5,1 5,1~5,4	4
8 4,5	4,6~4,8 4,8~5,2	4,8~5,1 5,1~5,4	4,8~5,2~5	5
10 4,6	4,7~4,9 4,9~5,3	4,9~5,2 5,2~5,5	4,9~5,3~5,6
11 4,7	4,8~5,0 5,0~5,4	5,0~5,3 5,3~5,6	5,4~5,4~5,7

1. Schalten Sie den Computer ein und GAME BOOST übertaktet die CPU abhängig von der eingestellten Stufe.

GAME BOOST deaktivieren:

1. Stellen Sie den GAME BOOST Drehschalter auf HW-Modus im BIOS-Setup.
2. Schalten Sie den Computer aus.
3. Drehen Sie den GAME BOOST Drehschalter auf 0 und schalten Sie den PC ein. Die Konfigurationsparameter werden auf die Normalwerte zurückgesetzt.

Wichtig

Bei der Aktivierung des GAME-BOOST-Modus wird empfohlen, eine CPU

Wasserkühlung mit Dual-Fan-Radiator einzusetzen, um eine bessere Kühlung und höhere Leistung zu gewährleisten.

Sie können auch die GAME-Boost-Funktion im BIOS Setup oder mit der MSI COMMAND CENTER-Software steuern.

Nach Aktivierung der GAME BOOST Funktion setzen Sie die Einstellungen im BIOS >OC Menü unverändert, um die Performance zu optimieren und die Stabilität des Systems zu verbessern.

Der Erfolg der Übertaktung hängt von den Komponenten des Computers ab.

MSI gibt keine Garantie auf den GAME BOOST Übertaktungsbereich und auf eventuelle Schäden, die durch eine Übertaktung entstehen können.

MSI-Komponenten werden für eine bessere GAME BOOST Kompatibilität empfohlen.

Mit diesen Anschlüssen können Sie die externen Tasten anschließen. Drücken Sie die Taste, die mit JBLK_U1 verbunden ist, um die CPU-Basistaktfrequenz zu erhöhen, oder drücken Sie die Taste, die mit JRATIO_U1 verbunden ist, um das CPU-Verhältnis zu erhöhen.

(Schließen Sie die Steckbrücke kurz, um die CPU-Basistaktfrequenz zu erhöhen)

JRATIO_U1 (Schließen Sie die Steckbrücke kurz, um das CPU-Verhältnis zu erhöhen)

OC_FS1: OC Force Enter BIOS Taste

Wenn Sie diese Taste drücken, wird das System in den BIOS gezwungen, ohne die OC_Fail-Meldung anzuzeigen.

OC_RT2: OC Retry Taste

Wenn Sie die Taste drücken und halten, wird das System die OC-Elemente immer wieder ansprechen, bis es erfolgreich gebootet ist.

T_SEN1~2: Anschlüsse für einen Temperaturfühler

An diesen Anschlüssen können Sie ein Temperaturfühler-Kabel zur Überwachung der Temperatur eines gewählten Erfassungsbereichs anschließen.

JSLOW1: Slow Mode Booting Steckbrücke

Die Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor in einer stabilen Frequenz und verhindert dadurch einen Systemcrash.

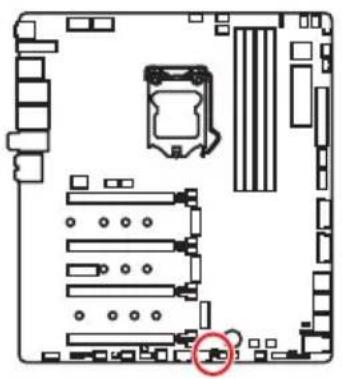

Wichtig

Anwender übertakten bei extremer Kühlung (die Temperatur muss höher als -124 Grad Celsius sein, um den Debug-Code 00 zu verhindern) auf eigenes Risiko.

Die Übertaktungsergebnisse variieren je nach CPU-Variante.

Schalten Sie es nicht auf "Enabled" um, wenn das System ausgeschaltet ist, sonst lässt es sich nicht starten.

CPU_FAN1, PUMP_FAN1, SYS_FAN1~8: Stromanschlüsse für Lüfter

Diese Anschlüsse können im PWM- (Pulse Width Modulation) Modus oder im Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse eine konstante 12V-Ausgangsspannung und regeln die Lüftergeschwindigkeit über ein Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Änderung der Spannung. Dieses Motherboard kann den PWM- und DC-Modus automatisch erkennen. Folgen Sie den folgenden Anweisungen, um den PWM- oder DC-Modus auszuwählen.

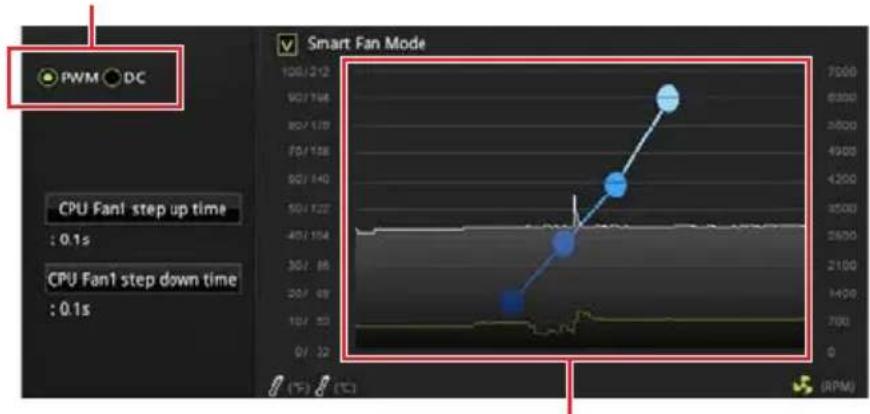

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl

Sie können im BIOS unter "HARDWARE MONITOR" zwischen dem PWM- und DC-Modus umschalten und die Lüfterdrehzahl ändern.

Wählen Sie den PWM- oder DC-Modus aus

Die Gradientenpunkte des Lüfterverlaufs ermöglichen die Anpassung der Lüfterdrehzahl in Abhängigkeit von der CPU-Temperatur.

Wichtig

Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des PWM-/DC-Modus.

Pin-Belegung der Lüfteranschlüsse

Pin-Belegung des PWM-Modus
1 G	round 2 +12V
3 S	ense 4 Speed	Control	Signal

Pin-Belegung des DC-Modus
1	Ground 2 Voltage	Control
3	Sense 4 NC

W_FLOW1: Anschluss des Wasserdurchflusssensors

Mit diesem Anschluss können Sie einen Wasserdurchflusssensor anschließen, um den Kühlwasserdurchfluss Ihres Flüssigkeitskühlsystems zu überwachen.

JUSB1~2: USB 3.1 Gen2 Typ-C Anschlüsse

Mit diesem Anschluss können Sie den USB 3.1 Gen2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie die entsprechende Ausrichtung beachten.

Mit diesen Anschlüssen können Sie die USB 3.1 Gen1 Anschlüsse auf dem Frontpanel verbinden.

Bitte beachten Sie, dass Sie die mit „Stromführung Leitung“ und „Erdleitung“ bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

Ladegerätanschluss

Der JUSB4 Anschluss ist ein Ladegerätanschluss, mit dem Sie die Ladegeschwindigkeit Ihres Smartphones oder anderen USB-betriebenen Geräten erhöhen können. Der Ladegerätanschluss ist eine vom Mainboard-Chip gesteuerte Hardware, die auch im Ruhezustand, Standby- oder im ausgeschalteten Modus Geräte aufladen kann. Wenn Sie den Computer in Windows® starten, müssen Sie die MSI® SUPER CHARGER Anwendung installieren, um den Lademodus EIN/AUSZUSCHALTEN.

Wichtig

Wenn der Lademodus aktiviert ist, können Sie keine Daten über die Ladebuchse synchronisieren.

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI DRAGON CENTER Software.

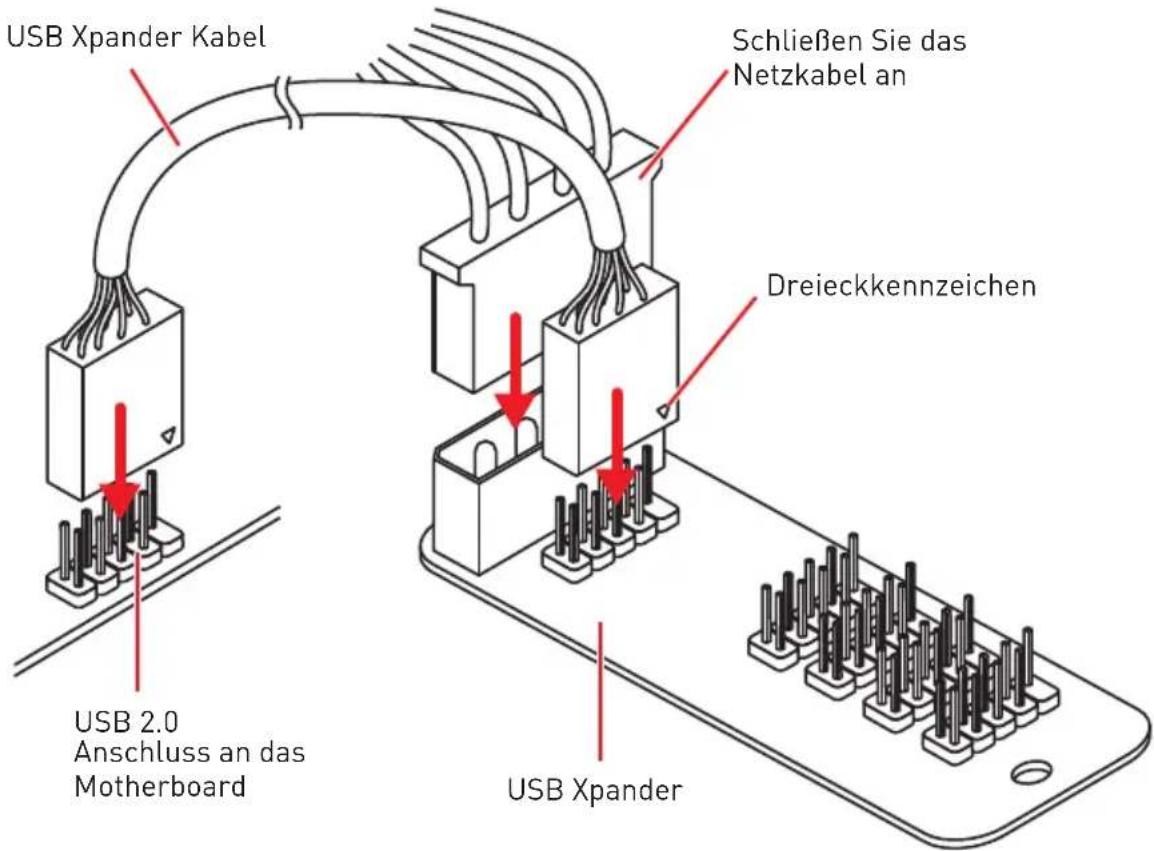

USB Xpander-Verbindung (optional)

USB Xpander kann einen einzelnen USB 2.0-Anschluss zu 4 Anschlüssen erweitern. Verwenden Sie das USB-Xpander-Kabel, um die Erweiterungskarte und das Motherboard wie unten gezeigt anzuschließen.

POWER1, RESET1: Power-Taste, Reset-Taste

Mit dieser Power-Taste können Sie den Computer einschalten. Mit der Reset-Taste können Sie den Computer zurücksetzen.

JBAT1: Clear CMOS Steckbrücke (Reset BIOS)

Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.

Daten beibehalten (Standardwert)

CMOS-Daten löschen / Reset des BIOS

Rücksetzen des BIOS auf Standardwerte

1. Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie den Computer ein.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden.

Normal

(Standardwert)

Lösen den

Gehäuseeingriff aus

Gehäusekontakt-Detektor verwenden

1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/Sensor am Gehäuse an.
2. Schließen Sie die Gehäuseabdeckung.
3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stellen Sie Chassis Intrusion auf Enabled.
5. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.
6. Bei eingeschaltetem Computer wird eine Warnmeldung auf dem Bildschirm angezeigt, wenn die Gehäuseabdeckung wieder geöffnet wird.

Gehäusekontakt-Warnung zurücksetzen

1. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stellen Sie Chassis Intrusion auf Reset.
3. Drücken Sie F10 zum Speichern und Beenden und drücken Sie dann die Enter-Taste, um Ja auszuwählen.

BIOS_SW1: Multi-BIOS Schalter

Das Motherboard hat zwei eingebaute BIOS ROMs (bezeichnet als A und B, Standard ist BIOS ROM A). Falls ein BIOS abgestürzt ist, können Sie durch Verschieben des Schalters zum zweiten BIOS umschalten, um zu starten.

BIOS wiederherstellen

Wenn ein BIOS-Update fehlgeschlagen ist und das System nicht gestartet werden kann, können Sie die folgenden Schritte ausführen, um das BIOS wiederherzustellen. Vor der Wiederherstellung laden Sie bitte die neueste BIOS-Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI-Website herunter. Und speichern Sie die BIOS-Datei im Root-Verzeichnis des USB-Flash-Speichers.

1. Schalten Sie den Computer aus.
2. Wechseln Sie in den normalen BIOS ROM mit dem Multi-BIOS-Schalter.
3. Schließen Sie das USB-Flashlaufwerk an den Computer an.
4. Schalten Sie den Computer ein und drücken Sie während des POST-Vorgangs die Taste Entf, um das BIOS zu öffnen.
5. Gehen Sie zu BIOS > M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten. Rufen Sie den Flash-Modus auf.
6. Wählen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
7. Setzen Sie den Schalter auf das ausgefallene BIOS mit dem Multi-BIOS-Schalter um und klicken Sie auf Yes (Ja), um das BIOS wiederherzustellen.
8. Nachdem der BIOS-Wiederherstellungsprozess vollständig abgeschlossen ist, startet das System automatisch neu.

Wichtig

Bitte schalten Sie den Multi-BIOS-Schalter nicht um, während das System in Betrieb ist.

Sie können auch das LIVE UPDATE oder Flash BIOS Utility verwenden, um das BIOS zu flashen. Für weitere Erläuterungen verweisen wir Sie auf den BIOS-Bereich dieses Handbuchs.

JRGB1, JRAINBOW1~2: RGB-LED-Anschlüsse

Mit dem JRGB-Anschluss können Sie den 5050 RGB-LED-Streifen (12 V) anschließen. JRAINBOW erhöht den Anschluss von WS2812B einzeln adressierbaren RGB-LED-Streifen (5 V).

ACHTUNG

Schließen Sie nur passende LED-Streifen an. Der JRGB- und der JRAINBOW-Anschluss verfügen über entsprechende Spannungen. Der Anschluss eines 5-V-LED-Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.

Wichtig

Der JRGB1/JRGB2-Anschluss unterstützt bis zu 2 Metern 5050 RGB-LED-Streifen (12V/G/R/B) in Lauflängen mit der maximalen Leistung von 3 A (12 V).

Der JRAINBOW Anschluss unterstützt bis zu 72 LEDs WS2812B einzeln adressierbare RGB-LED-Streifen (5 V/ Daten/ Erdung) mit der maximalen Leistung von 3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs.

Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen.

Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.

JCORSAIR1: CORSAIR Anschluss

Mit dem JCORSAIR1 Anschluss können Sie CORSAIR einzeln adressierbare RGB-LED-Strips (5 V) oder CORSAIR RGB LED Lüfter mit dem CORSAIR-Lüfter-Hub verbinden. Nach ordnungsgemäßem Anschluss können Sie die MSI-Software zur Steuerung der CORSAIR RGB LED-Streifen und Lüfter verwenden.

JCORSAIR1
1 +5V 2 Data
3 Ground

CORSAIR RGB LED Lüfteranschluss

CORSAIR Lighting Node PRO Streifen

Wichtig

Bitte verbinden Sie die Lüfter mit dem CORSAIR Lüfter-Hub in der Reihenfolge 1 > 2 > 3 > 4 > 5 > 6. Falls Sie den Lüfter in einer falschen Reihenfolge verbinden, wird die Kommunikation gestört und die RGB-LEDs funktionieren nicht.

Die Anzahl der RGB-LED-Lüfter oder der RGB LED Lighting Node PRO Streifen kann je nach Modell unterschiedlich sein. Um mehr Informationen zu erfahren, lesen Sie bitte die Spezifikation des Motherboards.

CORSAIR RGB LED Lüfter und CORSAIR Lighting Node PRO Streifen können nicht gleichzeitig genutzt werden.

DYNAMIC DASHBOARD

DYNAMIC DASHBOARD kann die Systeminformationen, die CPU-Temperatur, die CPU-Geschwindigkeit, den BIOS-Flash-Status und Fehlermeldungen anzeigen. Sie können die MSI-Software zum Konfigurieren und das DYNAMIC DASHBOARD anpassen und sogar eine GIF-Animationsdatei hochladen.

DYNAMIC DASHBOARD Statustabelle

Systemstatus	DYNAMIC DASHBOARD	Systemstatus	DYNAMIC DASHBOARD
Eingeschaltet	msi	Flash BIOS (Akitialis- ierung)	Updating...
	TRUE GAMING
CPU wird nicht erkannt oder ist fehlerhaft	CPU Error	Flash BIOS (Fertig)	Finished : )
		Flash BIOS (Fehler)	Update × Error
DRAM wird nicht erkannt oder ist fehlerhaft	DRAM Error	Lüfter- geschwin- digkeit/ Temperatur/ Spannung	2390 GOODLIKE CPU TIME
GPU wird nicht erkannt oder ist fehlerhaft	VGA Error
		Game Boost
Geben Sie das OS an	GOOD JOB!	CPU/ VGA/ Speicherinformationen	<CPU>
S3 (Standby- modus)	TAKE A BREAK		<VGA>
S4/S5 (Ruhe- zustand/ Herunter- fahren)	GOODBYE		<Memory>
		BenutzerproØl	256*64px .gif

Weitere Informationen zur Konfiguration und Anpassung von DYNAMIC DASHBOARD finden Sie auf der MSI-Website.

Onboard-LEDs

EZ Debug LED

Diese LEDs zeigen den Debug-Status des Motherboards an.

CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.

DIMM-LEDs

Diese LEDs zeigen an, dass die Speichermodule installiert sind.

Lüfter-LEDs

Die LEDs zeigen den Lüftersteuerungsmodus an.

LED-Farbe	Lüftersteuerungs-modus
Rot PWM Modus
Weiß DC Modus

Multi-BIOS-LEDs

Die Multi-BIOS-LEDs zeigen an, welches BIOS-ROM in Betrieb ist.

XMP-LED

Diese LED zeigt an, dass der XMP (Extreme Memory Profile) Modus aktiviert ist.

JPWRLED1: LED-Stromzufuhr

Dieser Anschluss ermöglicht es dem Fachhändler, die integrierten LED-Lichteffekte zu zeigen.

CPU-Power-LED

Diese LED zeigt an, dass die 8-Pin-CPU-Stromanschlüsse nur mit dem 4-Pin-Stromanschluss verbunden sind.

Wenn die CPU-LED leuchtet, kann Ihr Computer eventuell starten, aber eine unzureichende Spannungsversorgung kann Probleme bei der Systemstabilität verursachen.

LED-Farbe	Statusanzeigen der CPU-Stromanschlüsse
Rot	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
Aus	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2

Debug-Code-LED

Die Debug-Code-LED-Anzeige zeigt den Fortschritt und den Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code-LED-Tabelle.

Hexadezimalzeichen

Hexadezimal 0

1 2

3 4 5

6 7

8 9 A

B C

D E F

Debug-Code LED-Anzeige

0

12

3456

789A

b

c

d

e

f

Boot-Phasen

Sicherheit (SEC) - Low-Level-Initialisierung beim Start

Pre-EFI-Initialisierung (PEI) - Speicher-Initialisierung

Ausführungsumgebung des Treibers (DXE) - Primäre Hardware-Initialisierung

Auswahl des Boot-Gerätes (BDS) - Systemeinstellungen, Pre-OS-Benutzeroberfläche & Auswahl eines Boot-Gerätes (CD/DVD, HDD, USB, Netzwerk, Gehäuse, ...)

Debug-Code-LED-Tabelle

SEC-Fortschritt-Codes

01 Computerstart. Reset Typ-Erkennung (Soft/Hard-Reset)

02 AP-Initialisierung vor dem Mikrocode-Ladevorgang

03 System-Agent-Initialisierung vor dem Mikrocode-Ladevorgang

04 PCH-Initialisierung vor dem Mikrocode-Ladevorgang

06 Mikrocode-Ladevorgang

07 Nach der Mikrocode-Ladung initialisiert die AP

08 AP-Initialisierung nach dem Mikrocode-Ladevorgang

09 PCH-Initialisierung nach dem Mikrocode-Ladevorgang

0B Cache-Initialisierung

SEC-Fehler-Codes

0C - 0D Reserviert für zukünftige AMI SEC Fehler-Codes

0E Der Microcode wurde nicht gefunden

0F Der Microcode wurde nicht geladen

PEI-Fortschritt-Codes

10 PEI-Kern wird gestartet
11 Pre-Memory CPU-Initialisierung wird gestartet
12 - 14 Pre-Memory CPU-Initialisierung (CPU-spezifisch)
15 Pre-Memory System-Agent-Initialisierung wird gestartet
16 - 18 Pre-Memory System-Agent-Initialisierung (System-Agent spezifisch)
19 Pre-Memory PCH- Initialisierung wird gestartet
1A - 1C Pre-Memory PCH- Initialisierung (PCH-Modul spezifisch)
2B Speicher-Initialisierung. Serial Presence Detect (SPD) liest die Daten aus
2C Speicher-Initialisierung. Speicher-Erfassung
2D Speicher-Initialisierung. Programmierung des Speicher-Timings
2E Speicher-Initialisierung. Konfiguration des Speichers
2F Speicher-Initialisierung (sonstige)
31 Speicher ist installiert
32 CPU Post-Memory-Initialisierung wird gestartet
33 CPU Post-Memory-Initialisierung. Cache-Initialisierung
34	CPU Post-Memory-Initialisierung. Application Processor (AP) Initialisierung
35 CPU Post-Memory-Initialisierung. Boot Strap Prozessorausbwahl (BSP)
36	CPU Post-Memory-Initialisierung. System Management Mode (SMM) Initialisierung
37 Post-Memory System-Agent-Initialisierung wird gestartet
38 - 3A Post-Speicher-System-Agent Initialisierung (System Agent spezifisch)
3B Post-Memory PCH-Initialisierung wird gestartet
3C - 3E Post-Memory PCH-Initialisierung (PCH-Modul spezifisch)
4F DXE IPL wird gestartet

PEI-Fehler-Codes

50	Die Speicher-Initialisierung ist fehlgeschlagen. Ungültiger Speichertype oder nichtCompatible Speichergeschwindigkeit
51	Die Speicher-Initialisierung ist fehlgeschlagen. Die SPD-Lesung ist fehlgeschlagen
52	Die Speicher-Initialisierung ist fehlgeschlagen. Ungültige Speichergröbe oder nicht abgestimmte Speichermodule
53	Die Speicher-Initialisierung ist fehlgeschlagen. Mein nutzbarer Speicher erkannt
54	Unspezifizierte Speicher-Initialisierungsfehler

55 Speicher ist nicht installiert

56 Ungült ger CPU-Typ oder Geschwindigkeit

57 Inkompatsibilität der CPU

58 Der CPU-Selbsttest ist fehlgeschlagen oder es liegt ein CPU-Cache-Fehler vor

59 CPU Micro-Code wurde nicht gefunden oder das Updaten des Micro-Codes ist fehlgeschlagen

5A Fehler in interner CPU

5B Reset-PPI ist nicht verfügbar

5C - 5F Reserviert für zukünftige AMI-Fehlercodes

DXE-Fortschritt-Codes

60 DXE Core wird gestartet

61 NVRAM-Initialisierung

62 Installation des PCH Runtime Services

63 CPU DXE-Initialisierung wird gestartet

64 - 67 CPU DXE-Initialisierung (CPU modulspezifisch)

68 PCI Host Bridge Initialisierung

69 System Agent DXE Initialisierung wird gestartet

6A System Agent DXE SMM Initialisierung wird gestartet

6B - 6F System Agent DXE Initialisierung (modulspezifischer System Agent)

70 PCH DXE Initialisierung wird gestartet

71 PCH DXE SMM Initialisierung wird gestartet

72 PCH-Geräte Initialisierung

73 - 77 PCH DXE Initialisierung (PCH modulspezifisch)

78 ACPI Modul Initialisierung

79 CSM Initialisierung

7A - 7F Reserviert für zukünftige AMI-DXE-Codes

90 Boot Device Selection (BDS) Phase wird gestartet

91 Treiber-Verbindung wird gestartet

92 PCI Bus Initialisierung wird gestartet

93 PCI Bus Hot Plug Controller Initialisierung

94 PCI Bus Enumeration 32

95 PCI Bus Request Resources

96 PCI Bus Assign Resources

97 Verbindung der Konsolen-Ausgangsgeräte

98 Verbindung der Konsolen-Eingangsgeräte

99 Super-I0-Initialisierung

9A USB-Initialisierung wird gestartet

9B USB-Rücksetzung

9C USB-Erkennung

9D USB-Aktivierung

9E -9F Reserviert für zukünftige AMI-Codes

A0 IDE Initialisierung wird gestartet

A1 IDE-Rücksetzung

A2 IDE-Erkennung

A3 IDE-Aktivierung

A4 SCSI Initialisierung wird gestartet

A5 SCSI-Rücksetzung

A6 SCSI-Erkennung

A7 SCSI-Aktivierung

A8 Bereite Kennwortüberprüfung vor

A9 Beginn der Einstellung

AB Warten auf Eingabe

AD Bereit für Boot-Event

AE Legacy Boot Event

AF Beendet das Boot-Services-Event

B0 Laufzeit stellt virtuelle MAP Start-Adresse ein

B1 Laufzeit stellt virtuelle MAP End-Adresse ein

B2 Legacy Option ROM Initialisierung

B3 System -Rücksetzung

B4 USB Hot-Plug

B5 PCI-Bus Hot-Plug

B6 NVRAM aufräumen

B7 Setzt die Konfiguration darüber (setzt die NVRAM-Einstellungen darüber)

B8 - BF Reserviert für zukünftige AMI-Codes

DXE-Fehler-Codes

D0 CPU-Initialisierungs-Fehler
D1 System	-Agent-Initialisierungs-Fehler
D2 PCH-Initialisierungs-Fehler
D3 Einige der Architektur-Protekolle sind nicht verfügbar
D4	PCI-Ressourcenzuordnungsfehler. Keine ausreichenden Ressourcen verfügbar.
D5 Kein Platz für Legacy-Option-ROM
D6 Kein Konsolen-Ausgangsgerät besteht
D7 Kein Konsolen-Eingangsgeräte besteht
D8 Ungültiges Password
D9 Fehler beim Laden der Boot-Option (Load-Image gibt Fehler darüber)
DA Boot Option ist fehlgeschlagen (Start-Image gibt Fehler darüber)
DB Flash-	Update ist fehlgeschlagen
DC Das Reset-Protokoll steht nicht zur Verfügung

S3 Wiederaufnahme Fortschritt-Codes

E0	S3-Wiederaufnehmen wird gestartet (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen)
E1 Führt das S3-Boot-SkRIPT aus
E2 Veröffentlich istlich Video neu
E3 OS S3 Ruhezustand
E4 - E7 Reserviert für zukünftige AMI-Fortschnittscodes

S3 Wiederaufnahme Fehler-Codes

E8 Das S3	Wiederaufnehmen ist fehlgeschlagen
E9 Das S3	Wiederaufnehmen PPI wurde nicht gefunden
EA Boot-S	Kript-Fehler bei der S3-Wiederaufnehmen
EB S3 OS	Ruhezustand-Fehler
EC - EF Reserviert für zukünftige AMI-Fehlercodes

Wiederherstellung Fortschritt-Codes

F0 Wiederherstellung ausgelöst durch die Firmware (Auto recovery)

F1 Wiederherstellung ausgelöst durch den Benutzer (Forced recovery)

F2 Der Wiederherstellungsprozess wurde gestartet

F3 Das Image der Wiederherstellung-Firmware wurde gefunden

F4 Das Image der Wiederherstellung-Firmware wurde geladen

F5 - F7 Reserviert für zukünftige AMI-Fortschnittscodes

Wiederherstellung Fehler-Codes

F8 Wiederherstellung-PPI ist nicht verfügbar

F9 Wiederherstellung-Kapsel ist nicht entwickelten

FA Ungültige Wiederherstellung-Kapsel

FB - FF Reserviert für zukünftige AMI-Fehlercodes

ACPI Status-Codes

Nach dem Start erscheinen die folgenden Codes und versetzen das Betriebssystem in den ACPI-Modus.

01 Das Systeme	Das Systeme geht in den Ruhezustand S1
02 Das Systeme	Dasetem geht in den Ruhezustand S2
03 Das Systeme	Dasetem geht in den Ruhezustand S3
04 Das Systeme	Dasetem geht in den Ruhezustand S4
05 Das Systeme	Dasetem geht in den Ruhezustand S5
10 Das Systeme	Dasetem beendet den Ruhezustand S1
20 Das Systeme	Dasetem beendet den Ruhezustand S2
30 Das Systeme	Dasetem beendet den Ruhezustand S3
40 Das Systeme	Dasetem beendet den Ruhezustand S4
AC	Das System hat auf den ACPI-Modus umgestellt. Interrupt-Controller ist im PIC-Modus.
AA	Das System hat auf den ACPI-Modus umgestellt. Interrupt-Controller ist im APIC-Modus.

CPU-Temperatur

00 - 99

Zeigt die aktuelle CPU Temperatur sobald das System vollständig in das OS geladen wurde.

Installation von OS, Treibern und Utilities

Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie.

Installation von Windows® 10

1. Schalten Sie den Computer ein.
2. Legen Sie die Windows 10 Disk oder das USB-Flashlaufwerk in das optische Laufwerk.
3. Drücken Sie die Taste Restart auf dem Computergehäuse.
4. Drücken Sie während des POST-Vorgangs (Power-On Self Test) die F11-Taste, um das Bootmenü zu öffnen.
5. Wählen Sie das optische Laufwerk aus dem Bootmenü.
6. Wenn die Meldung „Press any key to boot from CD or DVD...“ angezeigt wird, drücken Sie eine beliebige Taste.
7. Folgen Sie den Anweisungen auf dem Bildschirm, um das Dienstprogramm „Windows® 10“ zu installieren.

Installation von Treibern

1. Starten Sie Ihren Computer mit Windows 10.
2. Legen Sie die MSI-Treiber-Disc in das optische Laufwerk.
3. Klicken Sie auf die Pop-up-Meldung „Wählen Sie eine Aktion für Wechseldatenträger aus“ und wählen Sie „DVDSetup.exe starten“ aus, um den Installer zu öffnen. Wenn Sie die AutoPlay-Funktionen in der Windows-Systemsteuerung deaktiviert haben, können Sie das Programm DVDSetup.exe im Hauptverzeichnis der MSI-Treiber-CD auch manuell ausführen.
4. Der Installer zeigt eine Liste aller benötigten Treiber auf der Registerkarte „Treiber/Software“ an.
5. Klicken Sie auf „Install“ in der rechten unteren Ecke des Fensters.
6. Die Treiberinstallation läuft. Wenn die Installation abgeschlossen ist, werden Sie aufgefordert, den Computer neu zu starten.
7. Klicken Sie zum Beenden auf „OK“.
8. Starten Sie Ihren Computer neu.

Installation von Utilities

Bevor Sie Anwendungen installieren, müssen Sie die Treiberinstallation vollständig abgeschlossen haben.

1. Öffnen Sie den Installer wie beschrieben.
2. Klicken Sie auf Utilities.
3. Wählen Sie die Dienstprogramme, die installiert werden sollen.
4. Klicken Sie die Taste Install in der rechten unteren Ecke des Fensters.
5. Die Utilities-Installation ist im Gange. Wenn die Installation abgeschlossen ist, werden Sie dazu aufgefordert, den Computer neu zu starten.
6. Klicken Sie zum Beenden auf OK.
7. Starten Sie Ihren Computer neu.

BIOS Setup

Die Standardeinstellungen bieten die optimale Leistung für die Systemstätigkeit unter Normalbedingungen. Sie sollten immer die Standardeinstellungen beibehalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS-Kenntnisse.

!Wichtig

BIOS-Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollen demnach nur als Anhaltspunkte dienen. Für eine Beschreibung der BIOS-Funktionen rufen Sie die HELP-Informationstafel auf. Die Bilder in diesem Kapitel stellen lediglich Referenzen dar und können von dem von Ihnen erworbenen Produkt abweichen.

Öffnen des BIOS-Setups

Befolgen Sie bitte die nachfolgenden Schritte, um das BIOS-Setup aufzurufen.

• Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung „Press DEL key to enter Setup Menu, F11 to enter Boot Menu“ erscheint.
• Verwenden Sie die MSI DRAGON CENTER Anwendung. Klicken Sie die GO2BIOS-Taste und drücken Sie OK. Das System startet neu und geht direkt ins BIOS.

Funktionstasten

F1: Allgemeine Hilfe F2: Hinzufügen/Entfernen eines Favoritenpunkts F3: Öffnen des Favoriten-Menüs F4: Öffnen des Menüs CPU-Spezifikationen F5: Öffnen des Memory-Z Menüs F6: Laden der ursprünglichen Setup-Standardwerte F7: Wechselt zwischen dem Erweiterten-Modus und EZ-Modus F8: OC-Profil wird vom USB-Stick geladen F9: OC-Profil wird auf einem USB-Stick gespeichert F10: Speichern oder Zurücksetzen der Änderungen* F12: Macht einen Screenshot und speichert auf einem FAT/FAT32-USB-Laufwerk.

Strg+F: Öffnet die Suchseite

• Beim Drücken der F10-Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten.

Reset des BIOS

Sie können die Werkseinstellung wiederherstellen, um bestimmte Probleme zu lösen. Es gibt verschiedene Möglichkeiten, um das BIOS zurückzusetzen:

• Öffnen Sie das BIOS und drücken Sie F6, um optimierte Einstellungen zu laden. Schließen Sie die Clear-CMOS-Steckbrücke an das Motherboard an.

Bitte lesen Sie für Informationen zum BIOS-Reset im Bereich „Clear-CMOS-Steckbrücke“ nach.

Aktualisierung des BIOS

Aktualisierung des BIOS mit dem M-FLASH-Programm

Vorbereitung:

Laden Sie die neueste BIOS-Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI-Website herunter und speichern Sie die BIOS-Datei auf einem USB-Flash-Laufwerk.

BIOS-Aktualisierungsschritte:

1. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an den Computer. 2. Bitte folgen Sie den nachfolgenden Schritten, um in den Blitz-Modus zu schalten.
2. Beim Neustart drücken Sie während des POST-Vorgangs die Taste Ctrl + F5 und klicken Sie auf Yes (Ja), um das System neu zu starten.
3. Beim Neustart drücken Sie während des POST-Vorgangs die Taste Del (Entf). Klicken Sie auf die Taste M-FLASH und klicken Sie auf Yes (Ja), um das System neu zu starten.
4. Wählen Sie die BIOS-Datei zur Durchführung des BIOS-Aktualisierungsprozesses aus.
5. Wenn Sie dazu aufgefordert werden, wechseln Sie zur Ziel-BIOS-ROM mit dem Multi-BIOS-Schalter und klicken Sie auf Ja, um die Wiederherstellung des BIOS zu starten.
6. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Aktualisierung des BIOS mit MSI DRAGON CENTER

Vorbereitung:

Stellen Sie sicher, dass zuvor die LAN-Treiber installiert wurden und eine Internetverbindung eingerichtet ist.

BIOS-Aktualisierungsschritte:

1. Installieren und starten Sie .MSI DRAGON CENTER".
2. Wählen Sie BIOS Update aus.
3. Klicken Sie auf die Scan Taste.
4. Klicken Sie auf dieses Download-Symbol, um die neueste BIOS-Datei zu laden und zu installieren.
5. Klicken Sie auf Next (Weiter) und wählen Sie In Windows Mode aus. Und klicken Sie dann auf Next (Weiter) und Start (Starten), um das BIOS-Update zu starten.
6. Nachdem das Flashen des BIOS vollständig ist, startet das System automatisch neu.

Aktualisierung des BIOS mit Flash BIOS

Vorbereitung:

Laden Sie die neueste BIOS-Version, die dem Modell des Motherboards entspricht, von der offiziellen MSI-Website herunter und benennen Sie die BIOS-Datei in MSI.ROM um. Und speichern Sie die MSI.ROM-Datei im Root-Verzeichnis des USB-Flash-Speichers.

! Wichtig

Nur USB-Flashlaufwerke im FAT32-Format unterstützen ein BIOS-Update per Flash BIOS.

1. Verbinden Sie die Stromversorgung an dem CPU_PWR1- und ATX_PWR1-Stecker. (Die Stromversorgung ist erforderlich.)
2. Stecken Sie das USB-Flashlaufwerk, das die MSI.ROM-Datei enthält, in den Anschluss des Flash BIOS auf der Rückseite des E/A-Panels ein.
3. Drücken Sie die Taste "Flash BIOS", um das BIOS zu flashen, nun beginnt die Flash BIOS LED zu blinken.
4. Nachdem das Flashen des BIOS vollständig ist, erlischt die Taste LED.

EZ Modus

Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS-Einstellungen anzeigen zu lassen, aktivieren Sie den Erweiterten Modus durch Drücken des Setup-Modus-Schalters oder der Funktionstaste F7.

• GAME BOOST Schalter - Klicken Sie auf die mittlere Taste, um die GAME BOOST Steuerung zwischen Software (SW) und Hardware (HW) zu wechseln. Der innere Kreis zeigt den Zustand des Hardware GAME BOOST und der äußere Kreis den des Software GAME BOOST an. Sie können die Funktion des GAME BOOST nachlesen, wenn Sie auf das Fragezeichen in der rechten unteren Ecke klicken.

Wichtig

Bitte ändern Sie keine Werte im OC-Menü und laden Sie keine Standardwerte, während GAME BOOST aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.

• XMP Schalter - Klicken Sie auf den inneren Kreis, um X.M.P. (Extreme Memory Profile) zu aktivieren/deaktivieren. Drehen Sie den äußeren Kreis, um ein X.M.P. Profil zu wählen. Dieser Schalter steht nur zur Verfügung, wenn die installierten Speichermodule die X.M.P. Technik unterstützen.
• Setup Modus Schalter - Mit dieser Registerkarte oder der F7-Taste können Sie zwischen dem Erweiterten-Modus und EZ-Modus wechseln.
• Screenshot - Wählen Sie diese Registerkarte oder betätigen Sie die F12-Taste, um einen Screenshot zu machen und auf einem FAT/FAT32-USB-Laufwerk zu speichern.
• Suchen - Klicken Sie auf diese Registerkarte oder die Strg+F Taste, um die Suchseite anzuzeigen. Mit der Funktion können Sie nach dem BIOS-Elementnamen suchen. Geben Sie den Namen ein, um eine Punkteliste zu finden. Bewegen Sie den Mauszeiger über einen freien Bereich und klicken Sie mit der rechten Maustaste, um die Suchseite zu schließen.

!Wichtig

Auf der Suchseite stehen nur die F6-, F10- und F12-Funktionstasten zur Verfügung.

• Sprache - Hier können Sie die Sprache der BIOS-Einstellungen auswählen.
• Systeminformationen - Diese zeigt CPU/DDR-Frequenz, CPU/MB-Temperatur, MB/CPU-Typ, Speicherkapazität, CPU/DDR-Spannung, BIOS-Version und Erstellungs-Datum.
• Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern. Die Bootreihenfolge ist mit "hoch" (links) bis "niedrig" (rechts) bezeichnet.
• Informationsanzeige - Klicken Sie auf die Schaltflächen CPU, Memory, Storage, Fan Info und Help auf der linken Seite, um die jeweiligen Informationen anzuzeigen.
• Funktionstasten - Aktivieren oder deaktivieren Sie LAN Option ROM, M.2/Optane Genie, HD Audio Controller, AHCI, RAID, CPU Fan Fail Warning Control und BIOS Log Review durch Anklicken der zugehörigen Schaltfläche.
• M-Flash - Ein Klick auf diese Schaltfläche zeigt das M-Flash-Menü an, mit dem Sie das BIOS mit einem USB-Flash-Laufwerk aktualisieren können.
• Hardware Monitor - Ein Klick auf diese Schaltfläche öffnet das Menü des Hardware Monitor, mit dem Sie die Lüfterdrehzahl in Prozent manuell steuern können.
• Favoriten - Drücken Sie die Registerkarte Favoriten oder die F3-Taste, um das Favoriten-Menü aufzurufen. Hier können Sie Ihr persönliches BIOS-Menü erstellen, indem Sie die häufig verwendeten oder favorisierten BIOS-Einstellungsoptionen auswählen.
• Standard-Startseite - Über diese Option können Sie ein BIOS-Menü (zum Beispiel: Einstellungen, Übertaktung, usw.) als BIOS-Startseite auswählen.
• Favoriten 1-5 - Hier können Sie die häufig verwendeten oder favorisierten BIOS-Einstellungsoptionen auf einer Seite hinzufügen.
• Um einen BIOS-Punkt zu einer Favoritenseite hinzuzufügen (Lieblingseinstellung 1~5)
• Sie können die Maus nicht nur über einen Eintrag im BIOS-Menü, sondern auch auf der Suchseite bewegen.
• Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2.
• Wählen Sie die gewünschte Seite aus und klicken Sie auf OK.

Um ein BIOS-Punkte von Favoritenseite zu löschen

1. Bewegen Sie die Maus über einen BIOS-Eintrag auf einer Favoritenseite (Favoriten 1~5)
2. Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2.
3. Wählen Sie Delete aus und klicken Sie auf OK.

Erweiterter Modus

Drücken Sie den Setup-Modus-Schalter oder die Funktionstaste F7, um zwischen dem EZ-Modus und dem Erweiterten-Modus im BIOS-Setup zu wechseln.

• GAME BOOST Schalter/ XMP Schalter/ Setup-Modus-Schalter/ Screenshot/ Sprache/ Suchen/ Systeminformation/ Boot-Geräte-Prioritätsleiste - Finden Sie die Informationen in den Beschreibungen des EZ-Modus-Abschnitts.
• BIOS-MENÜ-Auswahl - Die folgenden Optionen stehen zur Verfügung.
• SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz und Boot-Geräte angeben.
• OC - Hier können Sie die Frequenz und Spannung anpassen. Die Erhöhung der Frequenz kann eine bessere Leistung erreichen.
• M-FLASH - M-Flash erlaubt es, das BIOS mit einem USB-Flash-Laufwerk zu aktualisieren.
• OC PROFILE - In diesem Menü werden die verschiedenen Overclocking-Profile gespeichert.
• HARDWARE MONITOR - Hier können Sie die Geschwindigkeiten der Lüfter anpassen und die Spannungen des Systems überwachen.
• BOARD EXPLORER - Zeigt Ihnen Informationen über Geräte an, die an das Mainboard angeschlossen sind.
• Menuanzeige - Dieser Bereich erleichtert die Konfiguration von BIOS-Einstellungen.

OC-Menü

In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.

Wichtig

Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen.

Eine erfolgreiche Übertaktung ist nicht gewährleistet. Die Anwendung von Übertaktungsmaßnahmen kann zum Verlust der Garantie oder zur Beschädigung der Hardware führen.

Falls Sie sich mit der Übertaktung nicht auskennen, empfehlen wir für einfaches Übertakten die GAME BOOST Funktion.

OC Explore Mode [Expert]

Aktivieren oder deaktivieren Sie die Funktion, um die normale oder Expertenversion der OC-Einstellungen anzuzeigen.

[Normal] Bietet normale Übertaktungseinstellungen im BIOS-Setup.

[Expert] Bietet die erweiterten Übertaktungseinstellungen für den erfahrenen Benutzer, der die Einstellungen im BIOS-Setup konfigurieren möchte.

Hinweis: Wir verwenden * als Symbol für die Übertaktungseinstellungen des Erweiterten Modus.

CPU Ratio Apply Mode [All Core]*

Legt den Modus für den angepassten CPU-Multiplikator fest. Diese Option erscheint nur, wenn eine CPU installiert ist, die die Funktion Turbo Boost unterstützt.

[All Core] Aktiviert die Option CPU Ratio. Alle CPU-Kerne können mit der gleichen CPU-Taktrate betrieben werden, die in CPU Ratio festgesetzt wurde.

[Per Core] Aktiviert die Option Core XX of X xxxx MHz. Legt die CPU-Taktrate für jeden Kern separat fest.

[Turbo Ratio] Aktiviert die Option X-Core Ratio Limit. Diese Option wird angezeigt, wenn die installierte CPU diese Funktion unterstützt.

X-Core Ratio Limit [Auto]*

Hier können Sie die CPU-Taktraten der verschiedenen aktiven Kerne anpassen. Diese Option kann nur geändert werden, wenn CPU Ratio Apply Mode auf Turbo Ratio eingestellt ist.

Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige - Änderungen sind nicht möglich.

Hier können Sie die CPU-Taktraten der verschiedenen aktiven Kerne anpassen. Diese Optionen können nur geändert werden, wenn CPU Ratio Apply Mode auf Per Core eingestellt ist.

CPU Ratio Offset When Running AVX [Auto]

Legt einen Offset-Wert fest, um die Taktrate des CPU-Kerns zu reduzieren. Es könnte für die Wärmeableitung beim Betrieb des AVX-Instruction-Set hilfreich sein. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Diese Option wird angezeigt, wenn die CPU diese Funktion unterstützt.

Ring Ratio [Auto]

• Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der installierten CPU.

Zeigt die angepasste Ring-Frequenz. Nur Anzeige - keine Änderung möglich.

▸ GT Ratio [Auto]

Setzen Sie den Multiplikator der integrierten Grafik. Der erlaubte Wertebereich ist abhängig von der installierten CPU.

Zeigt die angepasste Frequenz der integrierten Grafik. Nur Anzeige - keine Änderung möglich.

Misc Setting*

Drücken Sie die Enter, + oder - Taste, um die folgenden 2 Punkte des CPU-Funktionen zu öffnen oder zu schreiben.

EIST [Enabled]*

Aktivieren oder deaktivieren Sie die Enhanced Intel® SpeedStep Technologie.

[Enabled] Aktiviert EIST, um die CPU-Spannung und Taktfrequenz dynamisch anzupassen. Diese Funktion kann den durchschnittlichen Stromverbrauch und die durchschnittliche Hitzeentwicklung verringern.

[Disabled] Deaktiviert EIST.

▶Intel Turbo Boost [Enabled]*

Aktivieren oder deaktivieren Sie Intel Turbo Boost. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.

[Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu erhöhen, wenn das System mehr Leistung benötigt.

[Disabled] Deaktivieren Sie diese Funktion.

Extreme Memory Profile (X.M.P.) [Disabled]

Extreme Memory Profile (XMP) basieren auf Zertifizierungen für Speichermodule aus dem PC-Bereich. Aktivieren Sie die Funktion XMP oder wählen Sie ein Profil des Speichermoduls zum Übertakten aus. Diese Option steht zur Verfügung, wenn die installierten Speichermodule die XMP Technik unterstützen.

DRAM Reference Clock [Auto]*

Setzen Sie den DRAM-Referenztakt. Der erlaubte Wertebereich ist abhängig von der installierten CPU. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.

Setzen Sie die DRAM-Frequenz. Bitte beachten Sie, dass ein zuverlässiges Übertaktungsverhalten nicht garantiert werden kann.

Zeigt die Speicherfrequenz an. Nur Anzeige - keine Änderung möglich.

Memory Try It! [Disabled]

Die Option „Memory Try It!“ dient der Verbesserung der Speicherkompatibilität oder auch der Speicherleistung durch die Auswahl der optimierten Speicher-Voreinstellungen.

DRAM Timing Mode [Link]

Wählt den Speicher-Timing-Modus aus.

[Link] Ermöglicht die manuelle Konfiguration des DRAM-Timings für alle Speicherkanäle.

[UnLink] Ermöglicht die manuelle Konfiguration des DRAM-Timings für die einzelnen Speicherkanäle.

Advanced DRAM Configuration

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Der Anwender kann die Speicher-Timings für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her. [Lesen Sie den Abschnitt „Steckbrücke zur CMOS-Lösung/ Clear CMOS Taste", um die CMOS-Daten zu löschen, und die Standardeinstellungen auf das BIOS zu laden.]

Memory Fast Boot [Auto]*

Aktivieren oder deaktivieren Sie die Initiierung und Prüfung des Speichers für jeden Boot.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] Der Vorgang der Initiierung und Prüfung des Hauptspeichers wird aus dem Archiv der ersten Initiierung imitiert, um den Systemstart zu beschleunigen.

[Disabled] Der Speicher wird bei jedem Boot-Vorgang vollständig neu initiiert und geprüft.

Erlaubt das Einstellen der CPU-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen.

Erlaubt das Einstellen der DRAM-Spannungen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS die Spannungen automatisch einstellen oder Sie können es manuell einstellen.

Aktiviert/Deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde.

[Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte.

[Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS-Einstellungen.

CPU Specifications

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen der installierten CPU an. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F4] drücken. Nur Anzeige.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an.

MEMORY-Z

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.

> DIMMA1/A2/B1/B2 Memory SPD

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des verwendeten Speichers an. Nur Anzeige.

CPU Features

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen.

Hyper-Threading [Enabled]

Die Intel Hyper-Threading Technologie behandelt die Prozessorkerne innerhalb des Prozessors als mehrere logische Prozessoren, die Anweisungen gleichzeitig ausführen können. Dadurch tritt eine wesentliche Verbesserung der Systemleistung ein. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.

[Aktiviert] Aktiviert die Intel Hyper-Threading Technologie.

[Deaktiviert] Deaktiviert die Option, wenn das System die HT-Funktion nicht unterstützt.

Aktive Prozessorkerne Steuerung [Alle]

Hier können Sie die Anzahl der aktiven Prozessorkerne einstellen.

riangleright Limit CPUID Maximum [Deaktiviert]

Aktiviert oder deaktiviert den erweiterten CPUID-Wert.

[Aktiviert] Das BIOS begrenzt den maximalen CPUID Eingabewert, um Bootprobleme mit älteren Betriebssystemen zu umgehen, die den Prozessor mit erweitertem CPUID-Wert nicht unterstützen.

[Deaktiviert] Verwenden Sie den maximalen CPUID Eingabewert.

Aktiviert oder deaktiviert die Intel Virtualization Technologie.

[Aktiviert] Aktiviert die Intel Virtualization-Technologie, die es mehreren Betriebssystemen ermöglicht, in voneinander unabhängigen Partitionen zu arbeiten. Das System kann als mehrere Systeme virtuell eingesetzt werden.

[Deaktiviert] Deaktiviert diese Funktion.

Aktiviert oder deaktiviert die Intel VT-D (Intel Virtualization for Directed I/O) Technologie.

Hardware Prefetcher [Enabled]

Aktivieren oder deaktivieren Sie das Hardware Prefetcher (MLC Streamer prefetcher).

[Enabled] Der CPU Hardware Prefetcher kann frühzeitig Daten und Anweisungen aus dem Speicher in den L2-Cache laden, um die Cache-Latenzzeiten zu reduzieren.

[Disabled] Deaktiviert den Hardware Prefetcher.

Adjacent Cache Line Prefetch [Enabled]

Aktiviert oder deaktiviert den CPU Hardware Prefetcher (MLC Spatial prefetcher).

[Enabled] Ermöglicht Adjacent Cache Line Prefetch zur Verringerung der Cache-Latenzzeit und zur Leistungssteigerung von Applikationen.

[Disabled] Aktiviert nur die angeforderten Cache-Zeilen.

CPU AES Instructions [Enabled]

Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung. Diese Option wird angezeigt, wenn die CPU diese Funktion unterstützt.

Intel Adaptive Thermal Monitor [Enabled]

Aktiviert oder deaktiviert die Intel Adaptive Thermal-Monitor-Funktion, um die CPU vor Überhitzung zu schützen.

[Enabled] Drosselt den CPU-Kerntakt, wenn die CPU-Temperatur über die adaptive Temperatur steigt.

[Disabled] Deaktiviert diese Funktion.

Aktiviert oder deaktiviert das Intel C-State. C-State ist eine durch ACPI definierte Prozessor-Power-Management-Technologie.

[Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert.

[Enabled] Ermöglicht die Erkennung, wann sich das System im Leerlauf befindet, und senkt den CPU-Stromverbrauch entsprechend.

[Disabled] Deaktiviert diese Funktion.

C1E Support [Disabled]

Aktiviert oder deaktiviert die C1E-Funktion für Stromersparnis im Leerlauf. Diese Option wird angezeigt, wenn Intel C-State aktiviert ist.

[Enabled] Ermöglicht die C1E-Funktion, um die CPU-Frequenz und -Spannung zur Stromersparnis im Leerlauf zu reduzieren.

[Disabled] Deaktiviert diese Funktion.

Hier können Sie einen CPU-C-State-Modus für Stromsparen auswählen, wenn das System im Leerlauf ist. Die Optionen des C-States sind abhängig von der installierten CPU. Diese Option wird angezeigt, wenn Intel C-State aktiviert ist.

CFG Lock [Enabled]

Sperrt oder entsperrt das MSR 0xE2[15], das CFG-Lock-Bit.

[Enabled] Sperrt das CFG-Lock-Bit.

[Disabled] Entsperrt das CFG-Lock-Bit.

Long Duration Power Limit (W) [Auto]

Hier stellen Sie die TDP-Leistungsgrenze für die CPU im Turbo-Boost-Modus ein.

Hier stellen Sie den Zeitraum (ms) für die TDP-Leistungsgrenze (W) ein.

Hier stellen Sie die TDP-Leistungsgrenze für die CPU im Turbo-Boost-Modus ein.

CPU Current Limit (A) [Auto]

Hier legen Sie die maximale Stromgrenze der CPU im Turbo-Boost-Modus fest. Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU automatisch die Kernfrequenz.

Legt die FCLK-Frequenz fest. Stellen Sie eine niedrigere FCLK-Frequenz ein, um die Einstellung der höheren Grundtaktfrequenz zu ermöglichen.

DMI Link Speed [Auto]

Legt die DMI-Geschwindigkeit fest.

Aktiviert oder deaktiviert die Intel-SGX-Funktion.

HINWEIS

Hinweis von MSI zur Erhaltung und zum Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in der Europäischen Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.
