РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MEG Z390 Godlike MSI

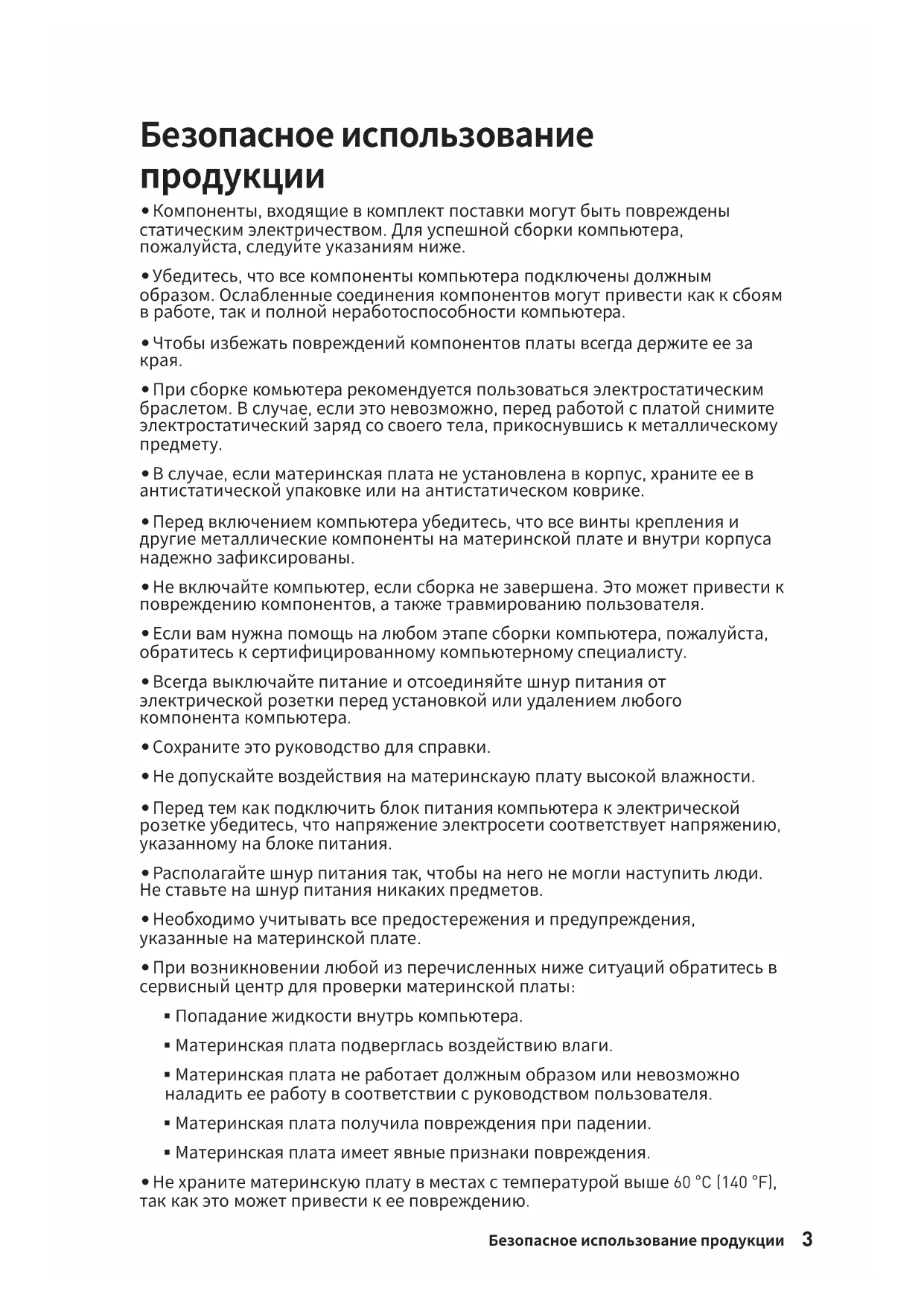

MEG Z390 GODLIKE. В этом разделе представлена информация, которая поможет вам при сборке комьютера. Для некоторых этапов сборки имеются видеоинструкции. Для просмотра видео, необходимо открыть соответствующую ссылку в веб-браузере на вашем телефоне или планшете. Вы также можете выполнить переход по ссылке, путем сканирования QR-кода.II Quick Start

y Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. y Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной неработоспособности компьютера. y Чтобы избежать повреждений компонентов платы всегда держите ее за

y При сборке комьютера рекомендуется пользоваться электростатическим браслетом. В случае, если это невозможно, перед работой с платой снимите электростатический заряд со своего тела, прикоснувшись к металлическому

y В случае, если материнская плата не установлена в корпус, храните ее в антистатической упаковке или на антистатическом коврике. y Перед включением компьютера убедитесь, что все винты крепления и другие металлические компоненты на материнской плате и внутри корпуса надежно зафиксированы. y Не включайте компьютер, если сборка не завершена. Это может привести к повреждению компонентов, а также травмированию пользователя. y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста, обратитесь к сертифицированному компьютерному специалисту. y Всегда выключайте питание и отсоединяйте шнур питания от электрической розетки перед установкой или удалением любого компонента компьютера. y Сохраните это руководство для справки. y Не допускайте воздействия на материнскаую плату высокой влажности. y Перед тем как подключить блок питания компьютера к электрической

зетке убедитесь, что напряжение электросети соответствует напряжению, указанному на блоке питания. y Располагайте шнур питания так, чтобы на него не могли наступить люди. Не ставьте на шнур питания никаких предметов. y Необходимо учитывать все предостережения и предупреждения, указанные на материнской плате. y При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки материнской платы: Попадание жидкости внутрь компьютера. Материнская плата подверглась воздействию влаги. Материнская плата не работает должным образом или невозможно наладить ее работу в соответствии с руководством пользователя. Материнская плата получила повреждения при падении. Материнская плата имеет явные признаки повреждения. y Не храните материнскую плату в местах с температурой выше 60 °C (140 °F), так как это может привести к ее повреждению.4 Технические характеристики Технические характеристики

Поддержка процессоров Intel

Core™ 9000-й серии / Intel

Core™ 8-го поколения / Pentium

• Пожалуйста, обратитесь www.intel.com для получения дополнительной информации о совместимости. Чипсет Intel

• Пожалуйста, обратитесь www.msi.com для получения дополнительной информации о совместимых памяти.

• Для подробностей см. на стр. 19. Поддержка Multi- GPU y Поддержка технологии 2-Way NVIDIA

SLI™ y Поддержка технологии 4-Way AMD

CrossFire™ Подключение накопителей Чипсет Intel

Z390 y 6x портов SATA 6Гб/с* y 3x разъема M.2 (Ключ M)* Разъемы M2_1 и M2_3 поддерживают PCIe 3.0 x4 и SATA 6Гб/с, накопителей 2242/ 2260/ 2280/ 22110 Разъем M2_2 поддерживает PCIe 3.0 x4 и SATA 6Гб/с, накопителей 2242/ 2260/ 2280 Поддержка памяти Intel

Optane™ y 1x порт U.2 * Поддержка накопителей PCIe 3.0 x4 NVMe

• Разъем M.2_2, порты U.2 и SATA используют одную полосу пропускания. Для подробностей см. на стр. 27. ** Перед использованием модулей памяти Intel

Optane™ убедитесь, что драйверы и BIOS были обновлены до последней версии с веб-сайта MSI. Продолжение на следующей странице5 Технические характеристики Продолжение с предыдущей страницы RAID Чипсет Intel

Z390 y Поддержка RAID 0, RAID1, RAID 5 и RAID 10 для накопителей SATA y Поддержка RAID 0, RAID 1 и RAID5 для накопителей M.2 PCIe LAN y 2x Гигабитных сетевых контроллера Killer

Модуль беспроводной связи на базе чипсета Killer

y Беспроводной модуль предварительно устанавливается в разъем M2_4 (Key-E) y Поддержка Wi-Fi 5, 2x2, два диапазона (2.4ГГц, 5ГГц) со скоростью передачи данных до 1.73 Гб/с y Поддержка Bluetooth

Z390 6x портов USB 3.1 Gen2 (SuperSpeed USB 10Гб/с) (1 порт Type-C и 3 порта Type-A на задней панели, 2 внутренних разъема Type-C) 4x порта USB 2.0 (High-speed USB) доступны через внутренние разъемы USB y Контроллер ASMedia

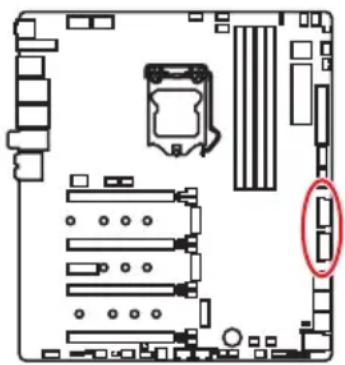

ASM1074 4x порта USB 3.1 Gen1 (SuperSpeed USB) доступны через внутренние разъемы USB

ALC1220 Codecs 7.1-канальный High Definition Audio Поддержка S/PDIF output y ESS

E9018 Codec Поддержка входа позолоченного 6.3-мм разъема для подключения наушников Продолжение на следующей странице6 Технические характеристики Продолжение с предыдущей страницы Разъемы задней

y 1x кнопка Flash BIOS y 1x кнопка очистки данных CMOS y 2x разъема антенны Wi-Fi y 1x комбинированный порт PS/2 клавиатуры / мыши y 2x порта USB 3.1 Gen1 Type-A y 2x порта LAN (RJ45) y 3x порта USB 3.1 Gen2 Type-A y 1x порт USB 3.1 Gen2 Type-C y 1x позолоченный 6.3-мм разъем для подключения

y 5x аудиоразъемов OFC y 1x оптический разъем S/PDIF OUT Разъемы на плате y 1x 24-контактный разъем питания ATX y 2x 8-контактных разъема питания ATX 12В y 1x 6-контактных разъем питания ATX PCIe y 6x разъемов SATA 6Гб/с y 3x разъема M.2 (Ключ M) y 1x порт U.2 y 2x разъема USB 3.1 Gen2 Type-C y 2x разъема USB 3.1 Gen1 (поддержка 4-х дополнительных портов USB 3.1 Gen1) y 2x USB 2.0 connectors (поддержка 4-х дополнительных портов USB 2.0) y 1x 4-контактный разъем вентилятора процессора y 1x 4-контактный разъем Water Pump y 8x 4-контактных разъемов вентилятора системы y 1x 3-контактный разъем датчика скорости потока охлаждающей жидкости y 1x аудиоразъем передней панели y 2x разъема системной панели y 1x разъем датчика открытия корпуса y 2x 2-контактных разъема датчика температуры y 1x 4-контактный разъем RGB LED y 2x 3-контактных разъема RAINBOW LED y 1x 3-контактный разъем CORSAIR LED Продолжение на следующей странице7 Технические характеристики Продолжение с предыдущей страницы Кнопки на плате y 1x кнопка GAME BOOST y 1x кнопка OC retry y 1x кнопка OC принудительного входа в BIOS y 1x кнопка питания y 1x кнопка сброса

y 1x разъем JBLK_U1, установленный на плате y 1x разъем JRATIO_U1, установленный на плате Переключатели y 1x переключатель Multi-BIOS y 1x переключатель PCIe CeaseFire Джемпер y 1x джампер медленной загрузки

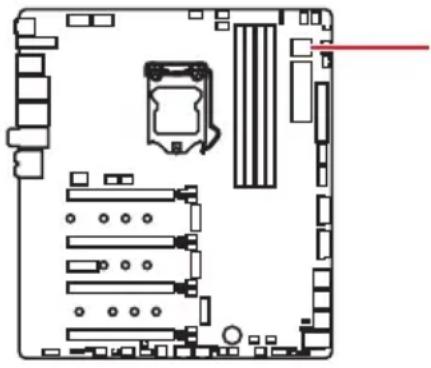

y 1x 2-значный индикатор отладочных кодов y 4x индикатора отладки EZ

отображения DYNAMIC DASHBOARD y Отображает информации о системе

y Определение температуры процессора/системы y Определение скорости вентиляторов процессора/

y Управление скоростью вентиляторов процессора/

Форм-фактор y E-ATX Форм-фактор y 12 x 10.7 дюйма (30.5 x 27.2 см) Параметры BIOS y Dual BIOS y 2x 128 Мб флэш y UEFI AMI BIOS y ACPI 6.1, SMBIOS 2.8 y Мультиязычный интерфейс Продолжение на следующей странице8 Технические характеристики Продолжение с предыдущей страницы Программное обеспечение y Драйверы y DRAGON CENTER y MYSTIC LIGHT y Killer Control Center y Nahimic Audio y CPU-Z MSI GAMING y MSI App Player (BlueStacks) y Intel

y Аудио Xtreme Audio DAC Nahimic 3 y Сеть Killer TripleShot GAMING LAN с контроллером Killer LAN Manager Killer WiFi y Накопитель Turbo U.2 Triple Turbo M.2 Продолжение на следующей странице9 Технические характеристики Продолжение с предыдущей страницы Эксклюзивные

y Защита DDR4 Steel Armor M.2 Shield 3 PCIe Steel Armor U.2 Steel Armor y Производительность Эксклюзивная технология EAC SABER HiFi DAC для высококачественной передачи звука без потери

Multi GPU-SLI Technology Multi GPU-CrossFire Technology DDR4 Boost GAME Boost Streaming Boost OC Engine Lightning USB Lightning USB на передней панели USB с интерфейсом Type A+C y Стабильность 7000+ Quality Test Продолжение на следующей странице10 Технические характеристики Продолжение с предыдущей страницы Эксклюзивные

y VR VR Ready Gamer Experience GAMING HOTKEY GAMING MOUSE Control y BIOS Click BIOS 5 Flash BIOS Dual BIOS y Сертификация Quadro SLI Ready Quadro Ready GAMING Certified Технические характеристики разъема JCORSAIR1 Поддерживаемые продукты CORSAIR RGB Максимальное количество подключенных устройств RGB светодиодные полосы Lighting Node PRO 20*

• Рекомендуется установить яркость подсветки на 20%, когда количество светодиодных лент превышает 8. Вентиляторы HD 120 с RGB светодиодной подсветкой

Вентиляторы SP 120 с RGB светодиодной подсветкой

Вентиляторы LL 120 с RGB светодиодной подсветкой

Комплект поставки Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская

Кабель SATA 6Гб/с 6 Y-образаный удлинительный кабель для подключения RGB LED длиной 80 см

Удлинительный кабель для подключения CORSAIR RGB LED длиной 50 см

Удлинительный кабель для подключения RAINBOW RGB LED длиной 80 см

Удлинительный кабель для подключения CORSAIR и RAINBOW RGB LED длиной 10 см

Аудио адаптеры 6.3 мм 1 Наклейка с логотипом 1 Этикетки для маркировки кабелей SATA 1 Регистрационная карточка продукта 1 Винт 8.5H для M.2 3 Диск с утилитами Диск с драйверами 1

Руководство пользователя 1 Краткое руководство 1 Руководство по быстрой установке 1

Если какой-либо элемент из комплекта поставки поврежден или отсутствует, пожалуйста, свяжитесь с продавцом.12 Задняя панель портов ввода/ вывода Задняя панель портов ввода/ вывода PS/2 Кнопка очистки данных CMOS Разъемы антенны Wi-Fi LAN LAN Порты Аудио Порт наушников 6.3 мм Оптический S/PDIF-Out USB 3.1 Gen1 USB 3.1 Gen2 USB 3.1 Gen2 Type-C Подключение/ Работа

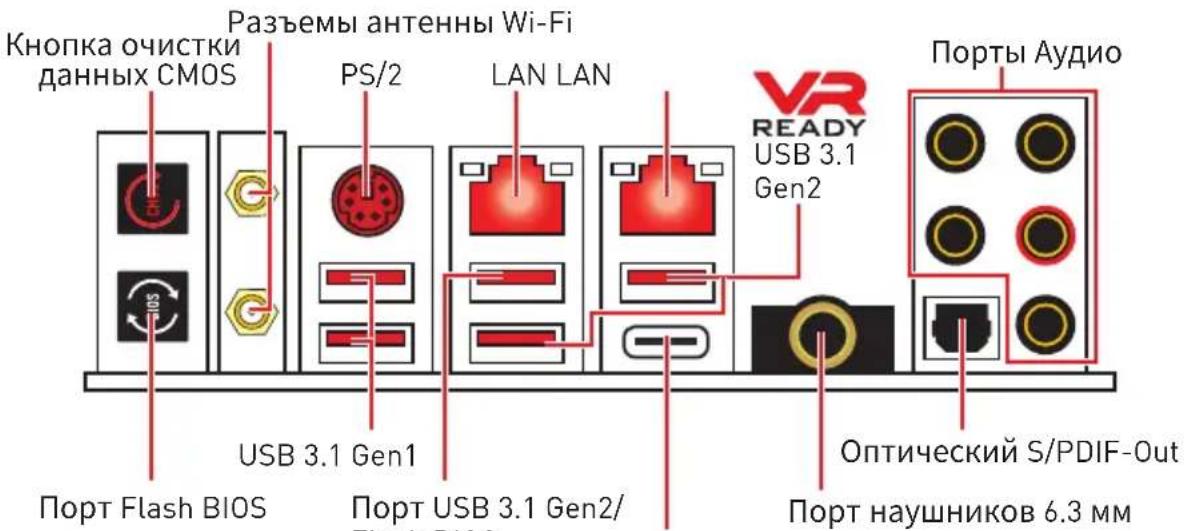

Состояние ОписаниеВыкл. Не подключенЖелтый ПодключенМигает Передача данных Скорость передачи данных Состояние ОписаниеВыкл. 10 Мбит/с подключениеЗеленый 100 Мбит/с подключениеОранжевый 1 Гбит/с подключение Таблица состояний индикатора порта LAN Конфигурация портов Аудио Порты Аудио

Выход центральной колонки/ сабвуфера Тыловые колонки ● ● ●Линейный вход/ Выход боковых колонок Линейный выход/ Выход фронтальных колонок● ● ● ●Микрофонный вход (●: подключен, Пусто: не подключен) y Кнопка очистки данных CMOS - Выключите компьютер. Нажмите и удерживайте кнопку очистки данных CMOS на 5-10 секунд для сброса настройки BIOS по умолчанию. y Порт/ Кнопка Flash BIOS - Обратитесь к странице 56 для получения информации о обновлении BIOS при помощи Flash BIOS. y Порт наушников 6.3 мм - Предназначен для подключения наушников. Порт USB 3.1 Gen2/ Flash BIOS Порт Flash BIOS13 Задняя панель портов ввода/ вывода Realtek Audio Console После установки Realtek Audio Console вы можете использовать его для изменения параметров звука, чтобы улучшить качество звука. y Выбор устройства - позволяет выбрать источник аудио выхода и изменить соответствующие параметры. Отмеченное устройство будет использоваться по умолчанию. y Дополнительные эффекты - это список опций по настройке звуковых эффектов для входного и выходного сигнала аудио устройства. y Мастер-громкость - регулирует громкость или баланс правой и левой колонок, подключенных к передней или задней панели. y Состояние разъемов - отображает все устройства воспроизведения и записи, подключенные к компьютеру. y Настройки подключений - настраивают параметры подключения. Автоматическое всплывающее диалоговое окно При подключении устройства к разъему аудио появится диалоговое окно с просьбой подтвердить подключенное устройство. Каждый разъем соответствует его настройкам по умолчанию, как показано на следующей странице

Изображения приведены исключительно в справочных целях и могут отличаться от фактических. Состояние разъемовНастройки подключенийВыбор устройстваМастер-громкостьДополнительные эффекты14 Задняя панель портов ввода/ вывода AUDIO INPUT Rear Front Side Center/ Subwoofer Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) Подключение звуковой системы 7.1 AUDIO INPUT15 Задняя панель портов ввода/ вывода Установка антенн

1. Подключите антенны к основанию.

2. Прикрутите две антенны к разъемам антенны WiFi, как показано на

3. Поместите антенны как можно выше.16

Компоненты материнской платы Компоненты материнской платы DIMMA1 CPU_PWR2 CPU_PWR1 PCIE_PWR1 PCI_E1 M2_1 PCI_E2 M2_2 PCI_E3 M2_3 PCI_E4 PCI_E5 DIMMA2 DIMMB1 DIMMB2 JRAINBOW2 SYS_FAN2 CPU_FAN1 SYS_FAN1 PUMP_FAN1 SYS_FAN5 SYS_FAN6 SYS_FAN3 T_SEN1 SYS_FAN4 JCORSAIR1 OLED ATX_PWR1 JUSB1 JUSB2 JUSB3 JUSB4 JSLOW1 JFP2 SATA▼1▲2 SATA▼3▲4 SATA▼5▲6 U2_1 JRAINBOW1 JCI1 JBAT1 JFP1 POWER1 W_FLOW1 RESET1 OC1 OC_RT2 OC_FS1 JUSB6 JBLK_U1 JRATIO_U1 JUSB5 PEGSW1 BIOS_SW1 JPWRLED1 SYS_FAN7 SYS_FAN8 JRGB1 JAUD1 T_SEN2 Процессорный сокет17 Компоненты материнской платы Процессорный сокет Процессор LGA 1151 На поверхности процессора LGA 1151 имеются две выемки и золотой треугольник для правильной установки процессора относительно поцессорного сокета материнской платы. Золотой треугольник указывает на контакт 1.

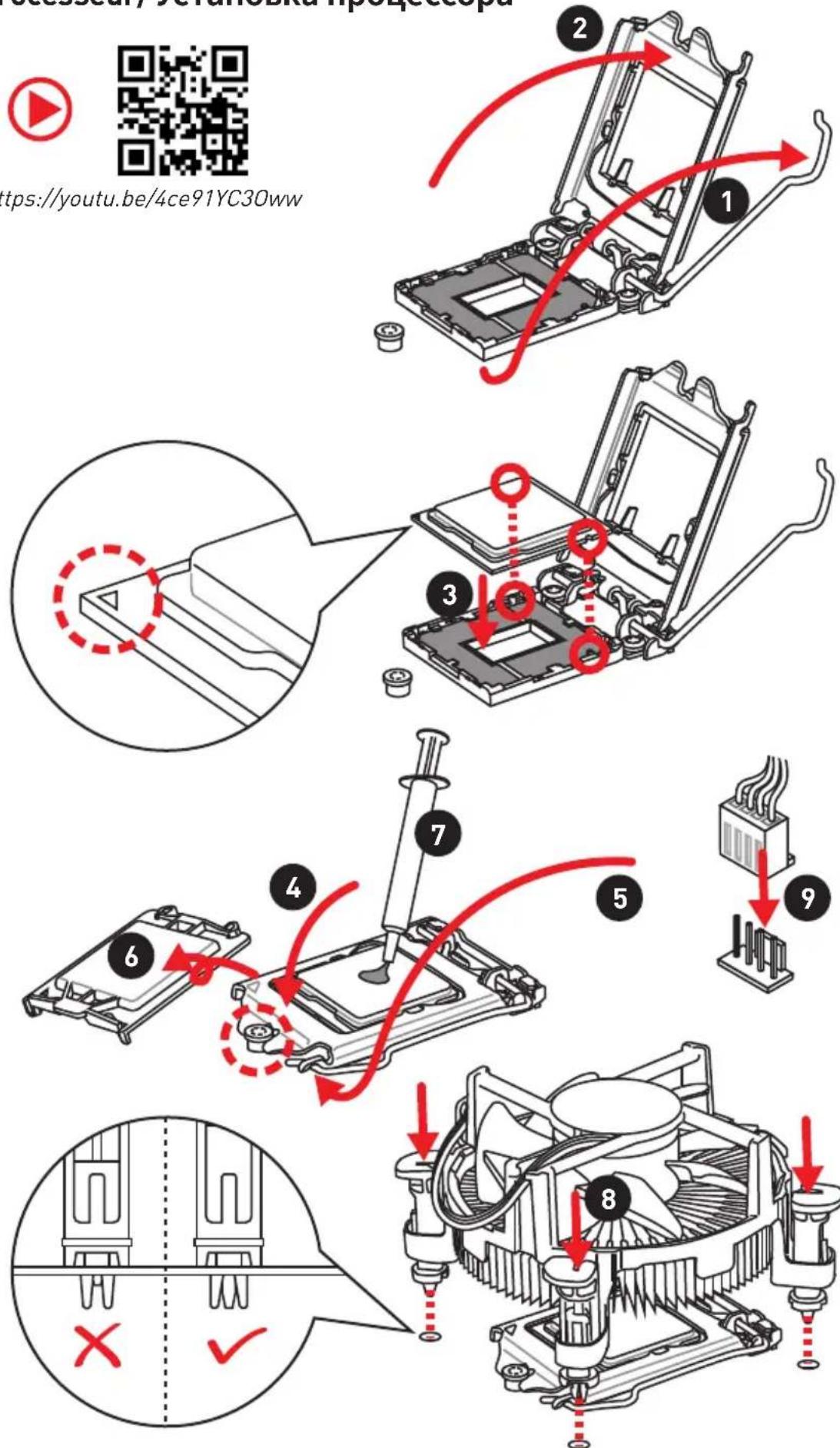

Перед установкой или заменой процессора, необходимо отключить кабель

Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI

будет рассматривать только, при наличии защитной крышки на процессорном сокете. При установке процессора обязательно установите процессорный кулер. Кулер, представляющий собой систему охлаждения процессора, предотвращает перегрев и обеспечивает стабильную работу системы. Перед включением системы проверьте герметичность соединения между процессором и радиатором. Перегрев может привести к серьезному повреждению процессора и материнской платы. Всегда проверяйте работоспособность вентилятора для защиты процессора от перегрева. При установке кулера нанесите ровный слой термопасты (или термоленту) на крышку установленного процессора для улучшения теплопередачи. Если процессор не установлен, всегда защищайте контакты процессорного сокета пластиковой крышкой. Если вы приобрели отдельно процессор и процессорный кулер, подробное описание установки см. в документации в данному кулеру. Данная системная плата разработана с учетом возможности ее «разгона». Перед выполнением разгона системы убедитесь в том, что все компоненты системы смогут его выдержать. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Гарантия MSI

не распространяется на повреждения и другие возможные последствия ненадлежащей эксплуатации оборудования.

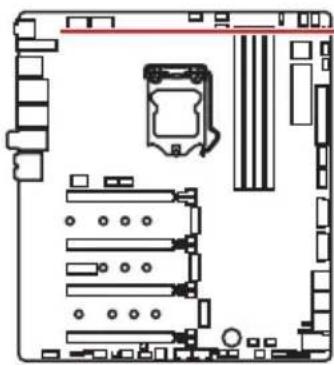

Расстояние от центра процессора до ближайшего слота DIMM.18 Компоненты материнской платы Слоты DIMM DIMMA1 DIMMB1Канал A Канал BDIMMA2 DIMMB2 Рекомендации по установке модулей памяти DIMMB2 DIMMB2DIMMB1DIMMA2 DIMMA2 DIMMA2DIMMA1

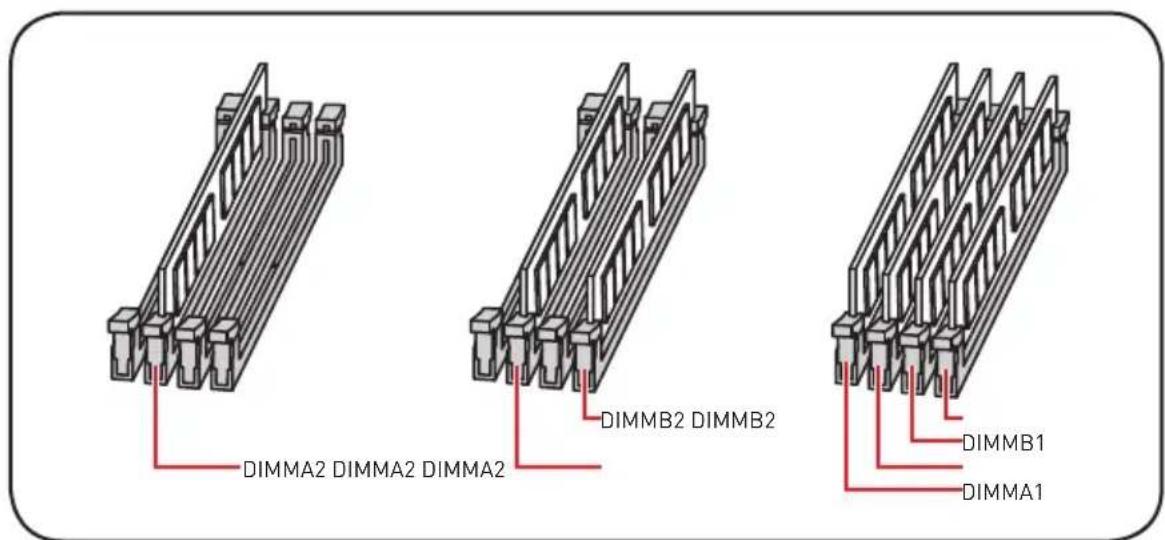

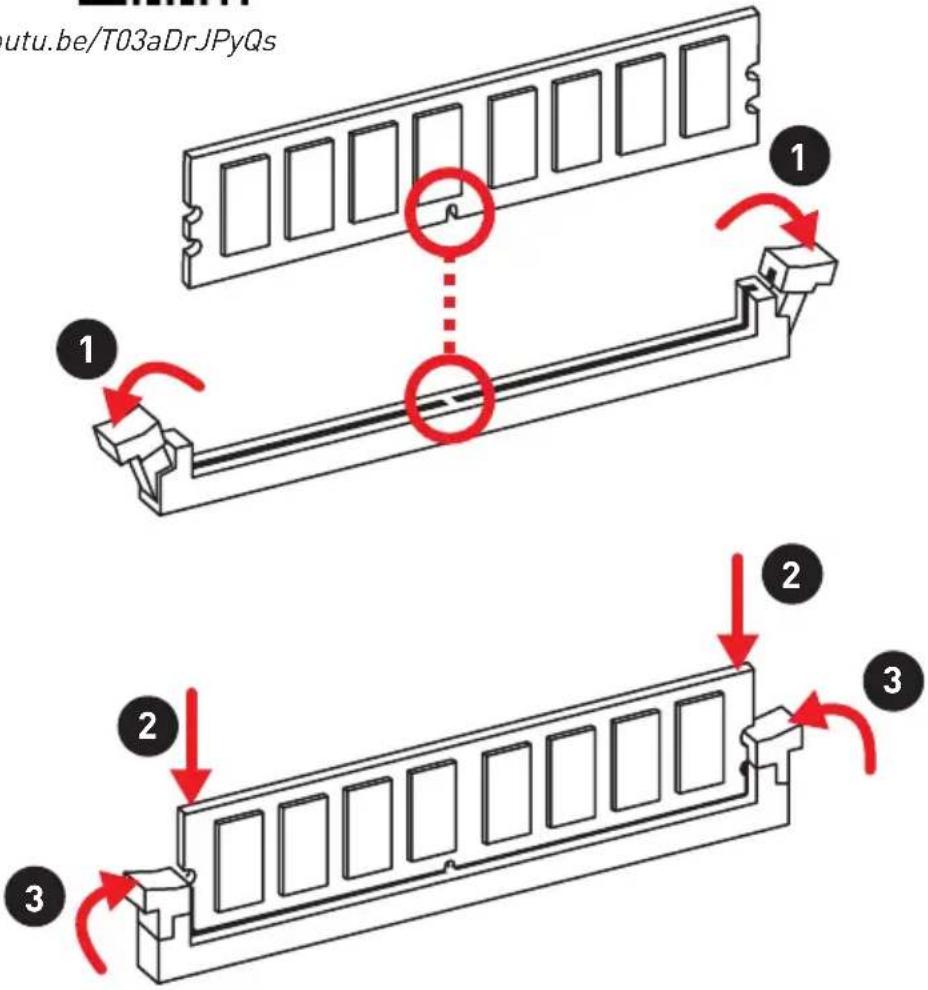

Всегда устанавливайте модуль памяти сначала в слот DIMMA2. В связи со спецификой использования ресурсов чипсета, доступный объем памяти будет немного меньше, чем объем установленный. На основе характеристик процессора, рекомендуется устанавливать напряжение на памяти DIMM менее 1.35 В. Это позволит защитить

Пожалуйста, обратите внимание на то, что максимальная емкость адресуемой памяти для 32-бит ОС Windows, составляет не более 4 ГБ. Если вы хотите использовать более 4ГБ оперативной памяти на материнской плате, рекомендуется устанавливать 64-бит ОС Windows. Некоторые модули памяти при разгоне могут работать на частотах ниже заявленной производителем, поскольку выставляемая для памяти частота зависит от информации, записанной в SPD (Serial Presence Detect). Зайдите в BIOS и выберите опцию Memory Try It!, чтобы установить заявленную или более высокую частоту. При установке памяти во все слоты, а также при ее разгоне, рекомендуется использовать более эффективную систему охлаждения памяти. Совместимость и стабильность работы установленного модуля памяти при разгоне зависит от установленного процессора и других устройств.19 Компоненты материнской платы PCI_E1 PCI_E1 PCI_E4 PCI_E1~5: Слоты расширения PCIe PCI_E1: PCIe 3.0 x16 (линии CPU) PCI_E2: PCIe 3.0 x4 (линии CPU) PCI_E3: PCIe 3.0 x1 (линии PCH) PCI_E4: PCIe 3.0 x8 (линии CPU) PCI_E5: PCIe 3.0 x4 (линии PCH) Рекомендации по установке нескольких видеокарт Видеокарт Одинарный 2-Way 3-Way* 4-Way*PCI_E1 @ 3.0 x16 @ 3.0 x8 @ 3.0 x8 @ 3.0 x8PCI_E2 Пусто Пусто Пусто @ 3.0 x4PCI_E3 3.0 x1 3.0 x1 3.0 x1 3.0 x1PCI_E4 Пусто @ 3.0 x8 @ 3.0 x8 @3.0 x4PCI_E5 3.0 x4 3.0 x4 @ 3.0 x4 @3.0 x4 (@: слот видеокарты, *: только для CrossFire)20 Компоненты материнской платы PCI_E1 PCI_E1 PCI_E4 PCI_E4 PCI_E5 PCI_E5 PCI_E2

При установке массивной видеокарты, необходимо использовать такой инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота.

Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1.

Перед установкой или извлечением плат расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты.

Разъем M2_3 будет недоступен при установке устройства PCIe в слот PCI_E5. PEGSW1: Переключатель PCIe CeaseFire Переключатель PCIe CeaseFire позволяет легко и прямо включать/выключать слоты PCIe (с помощью линий CPU). Slots

(✓: Включено, ─: Выключено)21 Компоненты материнской платы Установка видеокарт в режиме SLI Для выполнения рекоммендаций по питанию видеокарт в SLI конфигурациях, пожалуйста, обратитесь к руководству пользователя вашей видеокарты, чтобы убедиться, что она соответствует всем требованиям

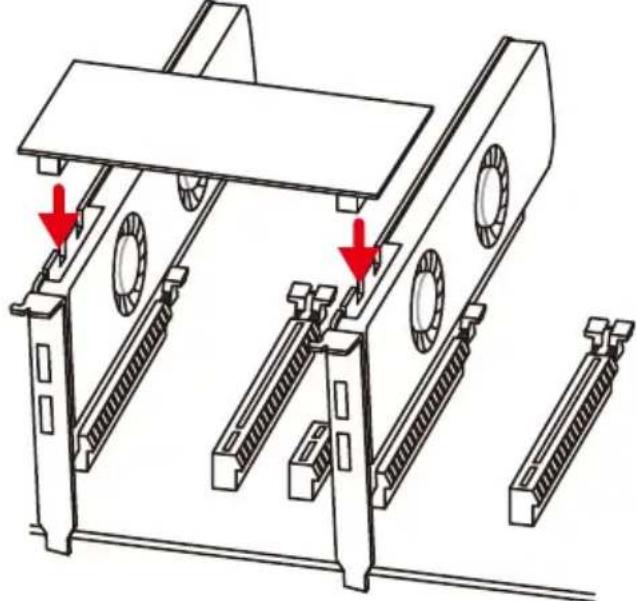

Для установки видеокарт в SLI:

1. Выключите компьютер и отсоедините шнур питания. Установите две

видеокарты в слот PCI_E1 и PCI_E4.

2. Соедините видеокарты разъемом SLI Bridge.

3. Подключите все разъемы питания PCIe видеокарт.

4. Подключите кабель питания, включите компьютер, установите драйверы

и программное обеспечение из комплекта поставки видеокарты.

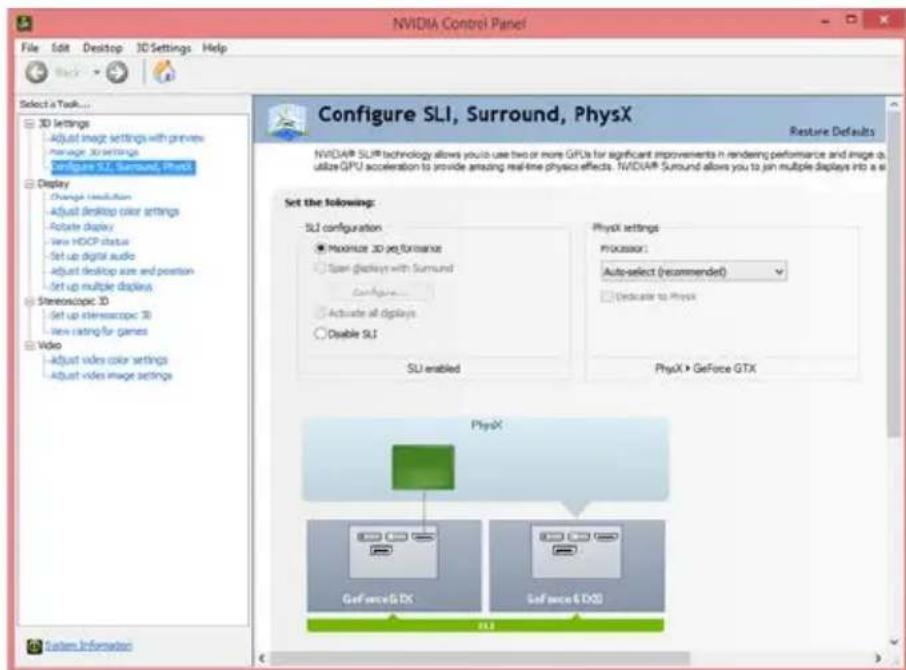

5. Щелкните правой кнопкой мыши на Рабочем столе Windows и выберите

NVIDIA Control Panel из раскрывшегося меню. Нажмите на Configure SLI, Surround, PhysX в левой панели задач и выберите Maximize 3D performance в меню конфигурации SLI, а затем нажмите кнопку Apply.22 Компоненты материнской платы Видео Инструкция Смотрите видео, чтобы узнать как установить U.2 SSD. http://youtu.be/ KgFvKDxymvw U2_1: Разъем U.2 Данный разъем представляет собой U.2 интерфейсный порт. К каждому разъему можно подключить устройства хранения данных NVMe PCIe 3.0 x4. Установка U.2 SSD

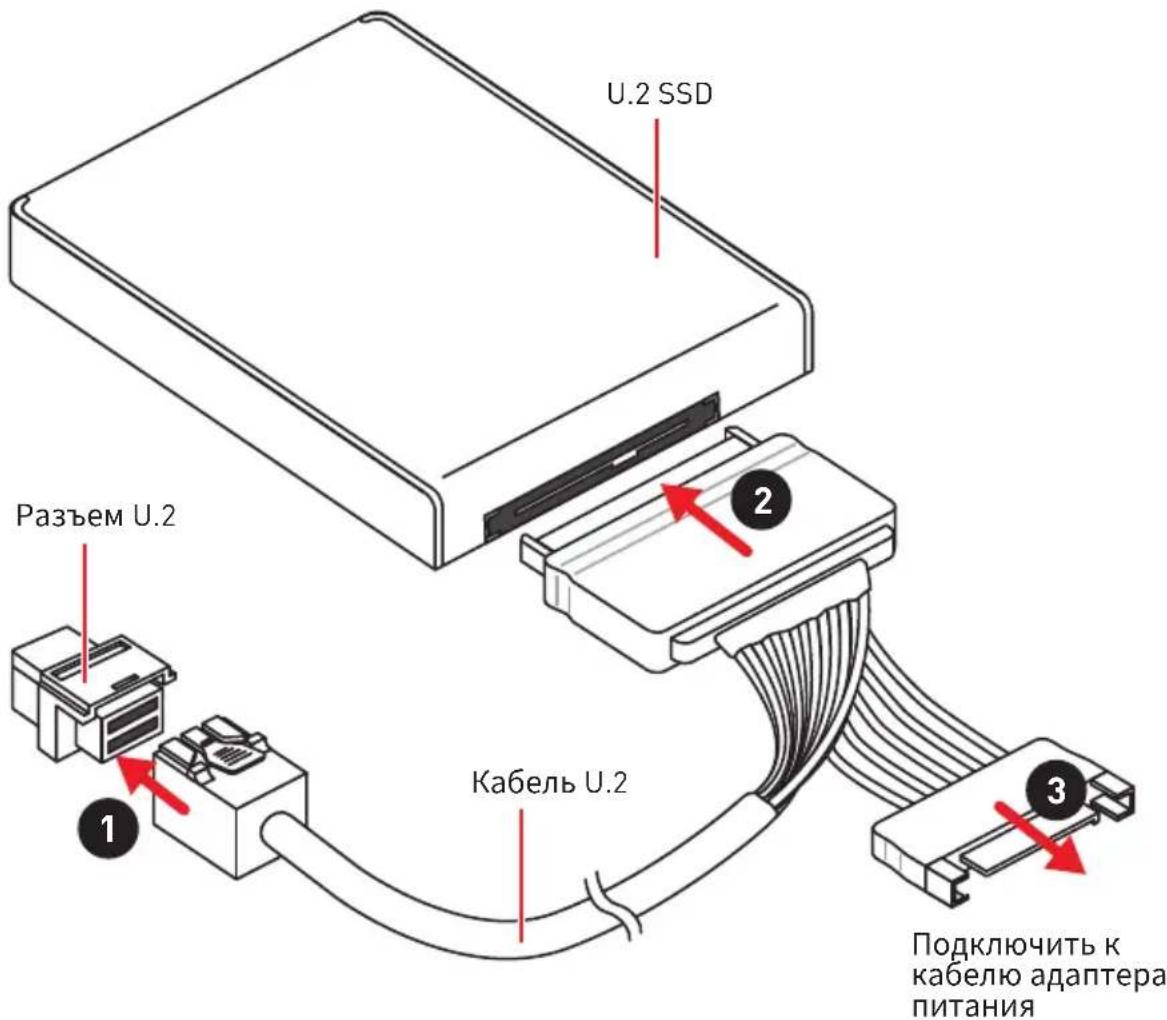

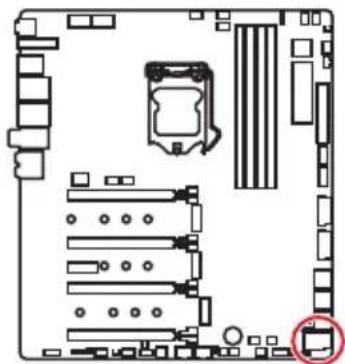

1. Подключите кабель U.2 к разъему U.2 на

2. Подключите кабель U.2 к U.2 SSD.

3. Подключите кабель U.2 к кабелю адаптера

U.2 SSDРазъем U.2Кабель U.2Подключить к кабелю адаптера питания

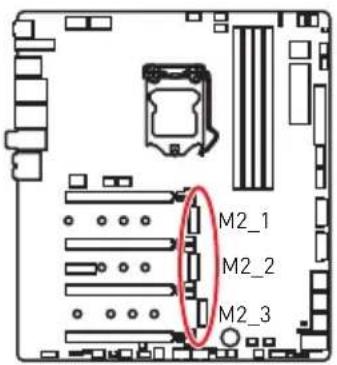

Разъемы M2_2, SATA5 и SATA6 будут недоступны при установке устройства U.2 в порт U.2.23 Компоненты материнской платы M2_1~3: Разъемы M.2 (Ключ M) M2_1 M2_2 M2_3

RST только поддерживает PCIe M.2 SSD с UEFI ROM. Память Intel

Optane™ совместима с любым разъемом M.2.

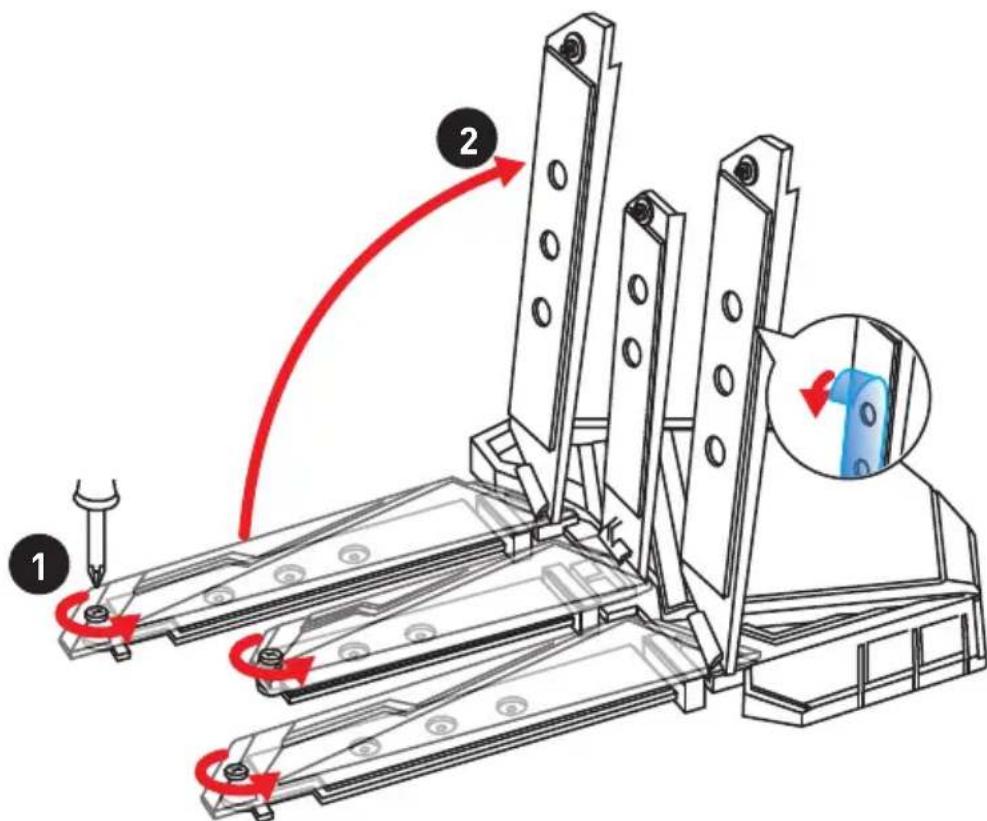

Установка модуля M.2

1. Удалите винт для M.2 SHIELD FROZR.

2. Поднимите крышу M.2 SHIELD FROZR и снять защитную пленку с

Компоненты материнской платы

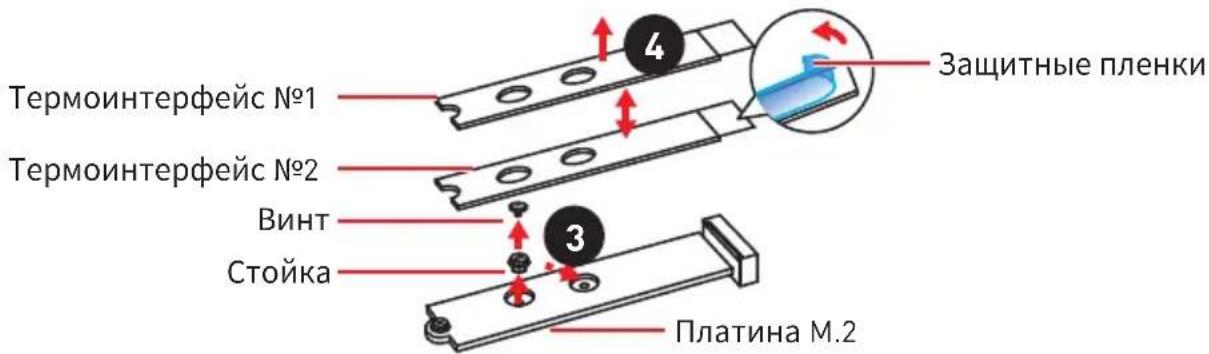

3. Каждый разъем M.2 предполагает использование двух стоек с винтами,

один из которых предназначен для крепления радиатора M.2 SHIELD FROZR, второй – для крепления модуля M.2 SSD укороченного форм- фактора. Во избежание повреждения модуля M.2 SSD, если модуль M.2 SSD и разъем M.2 имеют одинаковую длину, выкрутите второй винт со стойкой, оставьте только винт и стойку для крепления радиатора M.2 SHIELD FROZR.

4. На каждой пластине M.2 имеется два термоинтерфейса. Не удаляйте

термоинтерфейс №2, закрепленный на пластине M.2. Для установки двухстороннего модуля M.2 SSD, полностью удалите термоинтерфейс №1 и защитные пленки. Для установки одностороннего модуля M.2 SSD, удалите обе защитные пленки с термоинтерфейса №1, потом снова наклейте его на термоинтерфейс №2.

Термоинтерфейс №2 Термоинтерфейс №1 Защитные пленки Платина M.2 Изображения платины и термоинтерфейсов приведены исключительно в справочных целях и могут отличаться от фактических.

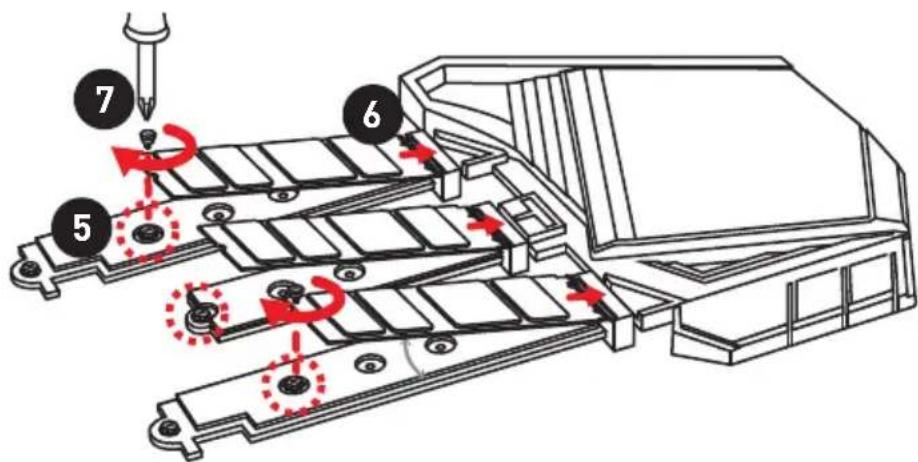

5. При необходимости переместите стойки в соответствии с длиной M.2

6. Вставьте М.2 SSD в разъем М.2 под углом 30 градусов.

7. Если модуль M.2 SSD короче, чем радиатор M.2 SHIELD FROZR, совместите

винт с выемкой на задней кромке модуля M.2 и закрутите его в стойку.

Компоненты материнской платы

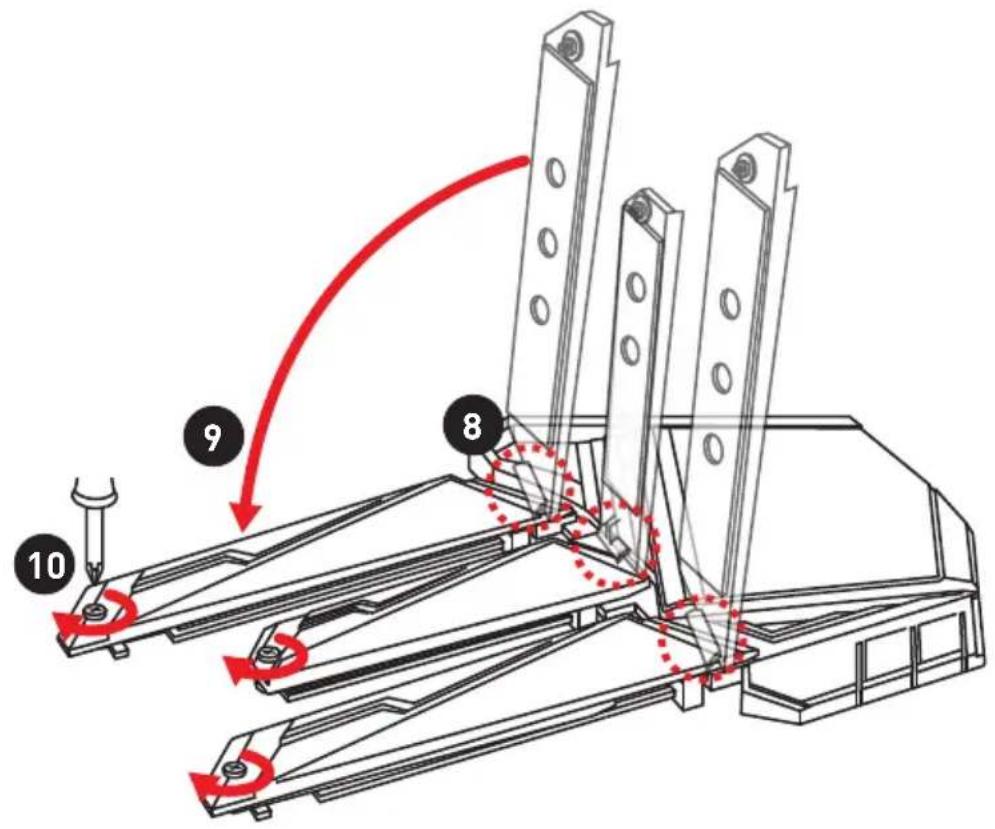

8. Вставьте ось радиатора M.2 SHIELD FROZR в паз.

9. Нажмите на радиатор M.2 SHIELD FROZR вниз.

10. Закрепите радиатор M.2 SHIELD FROZR в стойке.

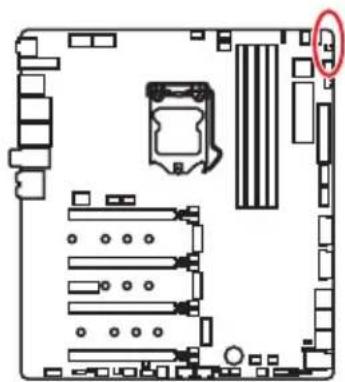

Разъемы для замера напряжения V-Check Points Данные разъемы предназначены для измерения текущих значений напряжения на компонентах ПК. Для замера напряжения потребуется мультиметр (приобретается отдельно). Для измерения напряжения подключите один из щупов мультиметра к «ЗЕМЛЕ» (крепежное отверстие для винтов), второй щуп мультиметра подключите к соответствующему контакту разъема для замера напряжения. Дополнительную информацию см. в руководстве по использованию мультиметра. VCCIO CPU VSA DRAM PCH GND26 Компоненты материнской платыM.2 SSD Установка M.2 Xpander-Z На карте M.2 Xpander-Z имеется два слота M.2 Key-M. Для установки карты M.2 Xpander-Z:

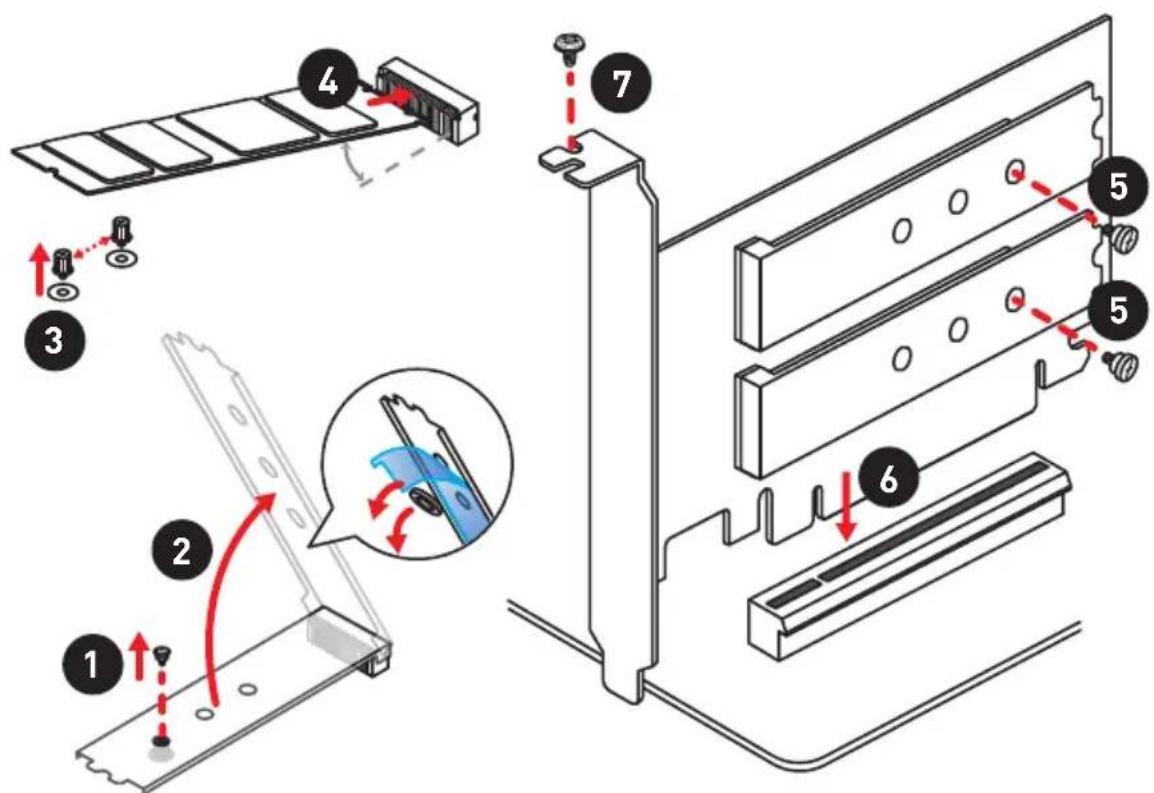

1. Выкрутите винты из стойки.

2. Поднимите M.2 Shield и снимите защитную пленку и круглые прокладки с

3. Переместите стойки в соответствии с длиной M.2 SSD.

4. Вставьте М.2 SSD в разъем М.2 под углом 30 градусов.

5. Нажмите на M.2 SSD и M.2 Shield вниз и закрепите их на стойку.

6. Вставьте M.2 Xpander-Z в слот PCIe (слот PCI_E2 или PCI_E4).

При установке карты Xpander-Z card в слот PCI_E2 слот PCI_E4 будет недоступен, при установке карты Xpander-Z в слот PCI_E4 слот PCI_E2 будет недоступен.27 Компоненты материнской платы SATA1~6: Разъемы SATA 6Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA.

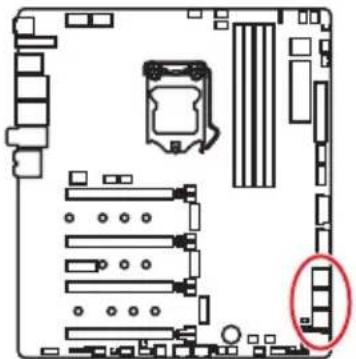

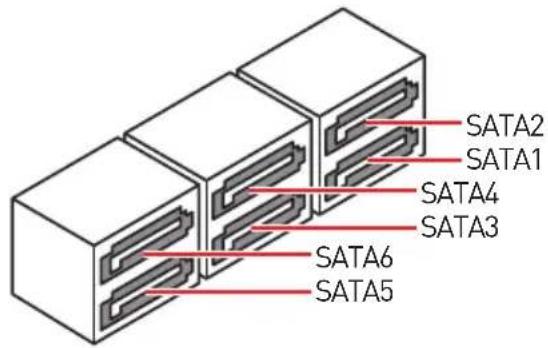

Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче. Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако, для экономии занимаемого пространства к материнской плате рекомендуется подключать плоский разъем.

SATA1SATA3SATA2SATA4SATA5SATA6

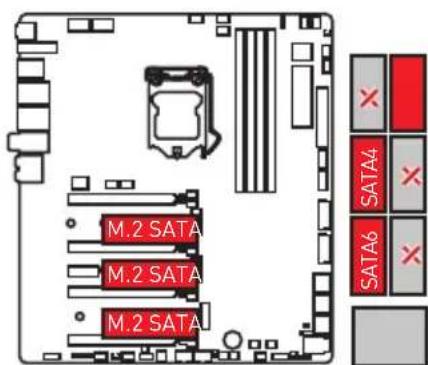

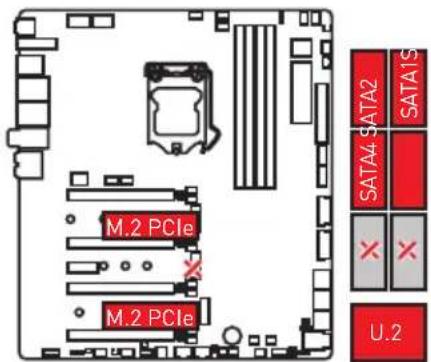

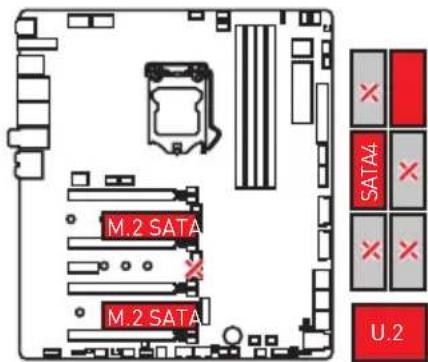

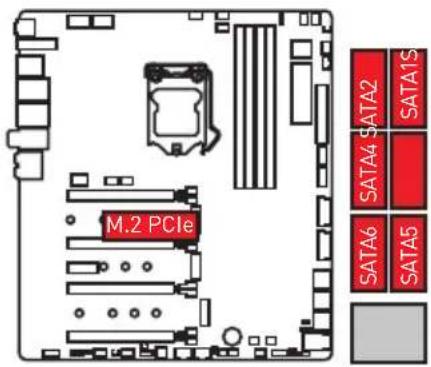

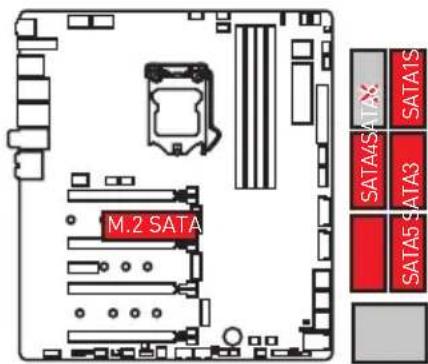

Разъемы M2_2, SATA5 и SATA6 будет недоступны при установке устройства U.2 в слот U.2. Разъем M2_3 будет недоступны при установке устройстваPCIe в слот PCI_E5. Рекомендации по установке устройств M.2, SATA и U.2 Слот Доступные разъемыM2_1 PCIe SATASATA1 ✓ ✓SATA2 ✓ ─U2_1 Пусто УстановленоM2_2 PCIe SATA Пусто ─ SATA5 ─ ─ ✓ ─ SATA6 ─ ✓ ✓ ─ PCI_E5 Пусто УстановленоM2_3 PCIe SATA Пусто ─ SATA3 ✓ ─ ✓ ✓ (SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: доступно, ─: недоступно)28 Компоненты материнской платы Разъемы М.2 и различные возможные примеры использования 1xM.2 PCIe SSD + 6xSATA HDDs 2xM.2 PCIe SSDs + 1x U.2 SSD+ 4xSATA HDDs SATA4 SATA2 SATA1SATA3 M.2 PCIe SATA4 SATA2 SATA1SATA3 M.2 PCIe M.2 PCIe U.2 1xM.2 SATA SSD + 5xSATA HDDs SATA4SATA6 SATA5 SATA3 M.2 SATA 2xM.2 SATA SSDs + 1x U.2 SSD+ 2xSATA HDDs SATA4 M.2 SATA M.2 SATA U.2

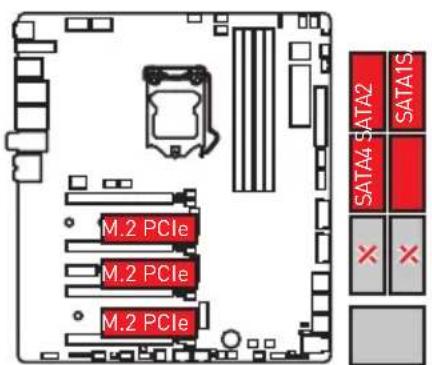

SATA6 SATA5 3xM.2 PCIe SSDs + 4xSATA HDDs SATA4 SATA2 SATA1SATA3 M.2 PCIe M.2 PCIe M.2 PCIe 3xM.2 SATA SSDs + 3xSATA HDDs SATA4 M.2 SATA M.2 SATA M.2 SATA SATA629 Компоненты материнской платы JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели.

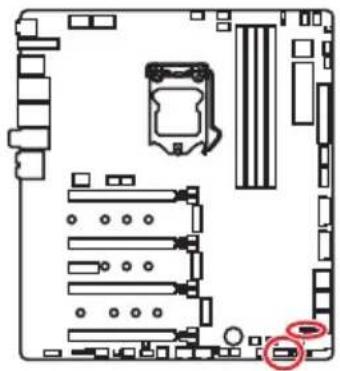

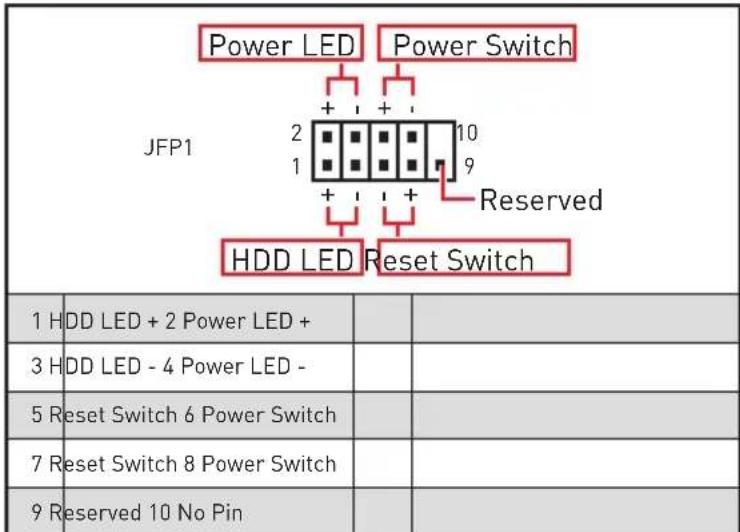

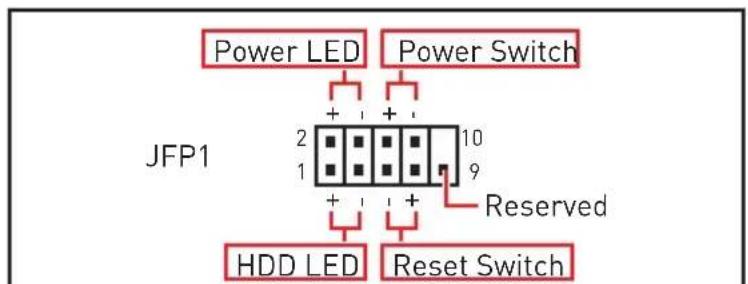

Speaker Buzzer 1 Speaker - 2 Buzzer + 3 Buzzer - 4 Speaker + JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней

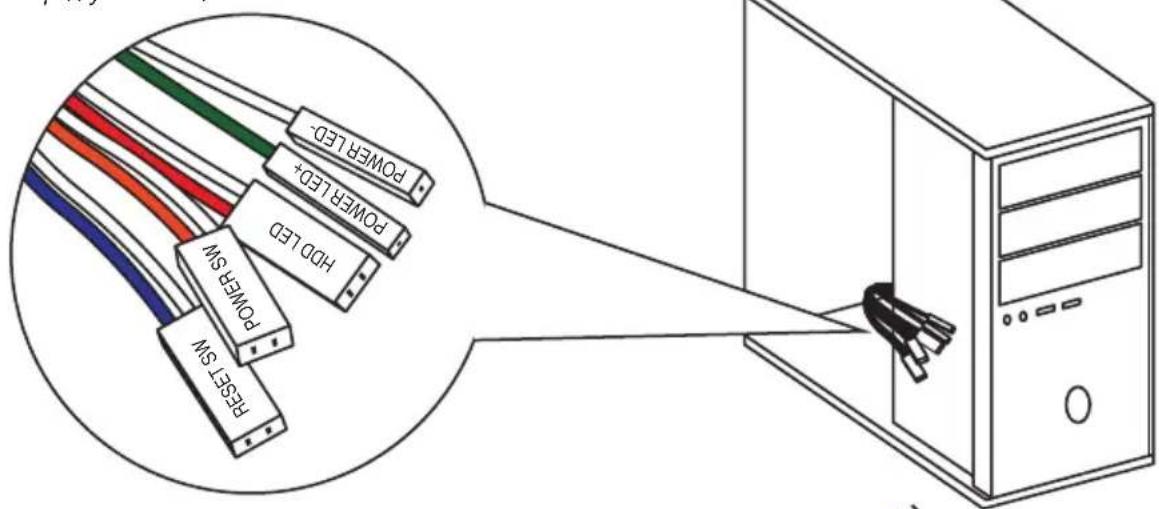

Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к блоку питания АТХ. CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. 136 4PCIE_PWR11 +12V 4 Ground2 +12V 5 Ground3 +12V 6 Ground31 Компоненты материнской платы

Кнопка GAME BOOST OC1: Кнопка GAME BOOST Эта кнопка позволяет вручную выбрать уровень разгона процессора, начиная с уровня 0 (по умолчанию) до уровня 11 (экстремальный). Напряжение и частота процессора будет регулироваться автоматически после включения компьютера. Использование кнопки GAME BOOST Для настройки кнопки GAME BOOST, выполните следующие шаги:

1. Установите кнопку GAME BOOST в состояние аппаратного режима в

2. Выключите компьютер.

3. Поверните кнопку GAME BOOST для выбора желаемого уровня разгона.

4. Включите компьютер и GAME BOOST будет автоматически разгонять

процессор в зависимости от выбранного уровня. Для отключения GAME BOOST:

1. Установите кнопку GAME BOOST в режим HW в настройках BIOS.

2. Выключите компьютер.

3. Поверните кнопку GAME BOOST в положение 0 и потом включите

компьютер. Параметры конфигурации будут возвращены к своим значениям по умолчанию. Внимание!32 Компоненты материнской платы

При включении режим GAME BOOST рекомендуется использовать жидкостное охлаждение процессора с двухвентиляторным радиатором для лучшего охлаждения и производительности.

Вы также можете управлять функцией GAME BOOST через настройки BIOS или при помощи утилиты MSI DRAGON CENTER.

Для того, чтобы оптимизировать производительность и улучшить стабильность системы, при активации функции GAME BOOST, пожалуйста, оставьте настройки в меню BIOS > OC без изменения.

Успешность разгона зависит от компонентов компьютера.

Мы не гарантируем результаты оверклокинга при использовании функции GAME BOOST, а также не несем ответственности за повреждения и риски, вызванные разгоном.

Для лучшей совместимости при использовании функции GAME BOOST рекомендуется использовать компоненты MSI. JBLK_U1, JRATIO_U1: Разъем увеличения базовой частоты, Разъем увеличения множителя Данные разъемы предназначены для подключения внешних кнопок. Кнопка, подключенная к контакту JBLK_U1 позволяет увеличить базовую частоту процессора. Кнопка, подключенная к контакту JRATIO_U1 позволяет увеличить множитель процессора. JBLK_U1 JRATIO_U1 (Замкнуть контакт джампера для увеличения множителя процессора) (Замкнуть контакт джампера для увеличения базовой частоты) OC_RT2: Разъем OC Retry При нажатии и удержании этой кнопки, система будет изменять параметры разгона до тех пор, пока успешно не загрузится. OC_FS1: ОС Кнопка принудительного входа в BIOS Данный разъем позволяет подключить кнопку. При нажатии этой кнопки система принудительно войдет в настройки BIOS без отображения сообщения OC_FAIL. OC_FS1 OC_RT233 Компоненты материнской платы JSLOW1: Джампер режима медленной загрузки Данный переключатель используется в случае применения систем охлаждения LN2, что в свою очередь позволяет создать экстремальные условия для оверклокинга. Это позволяет загружаться при стабильной частоте процессора и предотвращает сбои в работе.

(Включите данную функцию во время прохождения процедуры POST.)

Всегда помните, что разгон при экстремально низких температурах (температура должна быть выше -124 градусов, чтобы предотвратить появление кода отладки 00) вы осуществляете на свой страх и риск.

Результаты разгона могут различаться в зависимости от модели процессора.

Не устанавливайте эту перемычку в положение Включено при выключеном питании или в случае, когда систему невозможно загрузить. T_SEN1~2: Разъемы датчика температуры Данные разъемы предназначен для подключения кабеля термистора, который используется для контроля температуры в заданной точке. Термисторный кабель GND Датчик34 Компоненты материнской платы Переключение режимов работы и скорости вращения вентилятора В меню BIOS > HARDWARE MONITOR вы можете выбрать режив работы вентилятора: PWM или DC, а также настроить его скорость вращения. Выберите режим PWM или DC

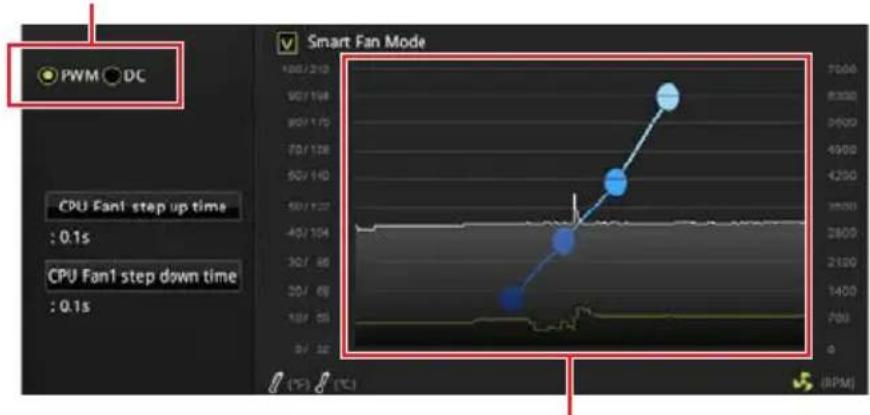

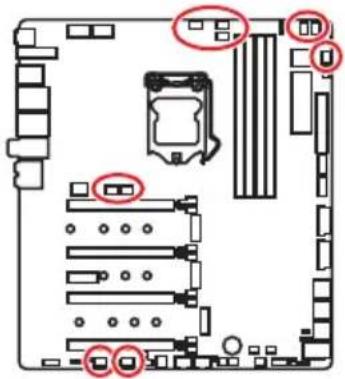

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC. Вы можете регулировать скорость вращения вентилятора в зависимости от температуры процессора путем изменения положения градиентных точек. Назначение контактов разъема для режима PWM 1 Ground 2 +12V3 Sense 4 Speed Control Signal Назначение контактов разъема для режима DC1 Ground 2 Voltage Control3 Sense 4 NC Назначение контактов разъема для подключения вентилятора CPU_FAN1, PUMP_FAN1, SYS_FAN1~8: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью вращения вентиляторов с управлением постоянным током, осуществляется через соответсвующие разъемы путем изменения величины . Данная материнская плата может автомотически определить режим управления: PWM или DC. Для настройки режима работы вентилятора вручную (PWM или DC), следуйте указаниям ниже

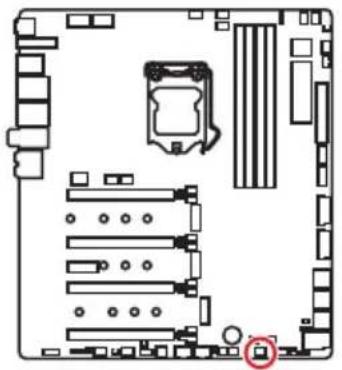

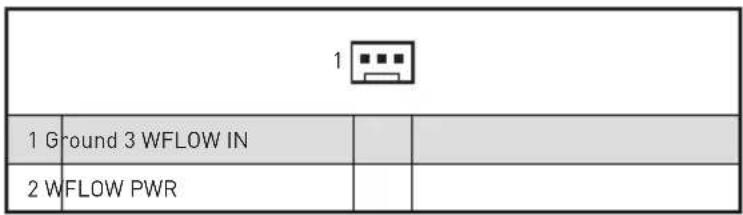

Компоненты материнской платы W_FLOW1: Разъем датчика скорости потока охлаждающей жидкости Данный разъем предназначен для подключения датчика скорости потока

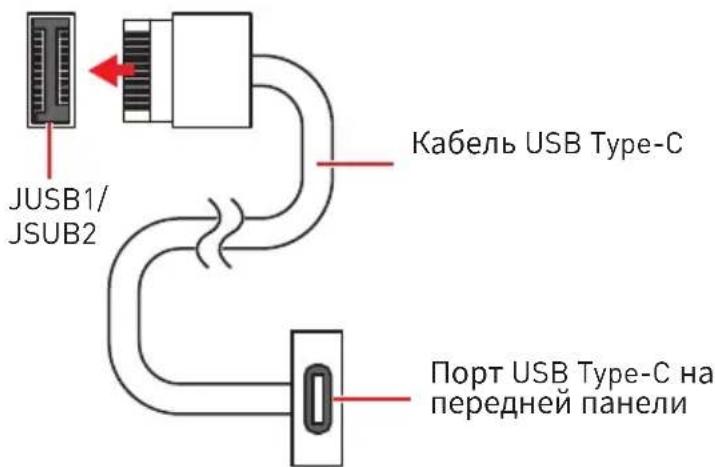

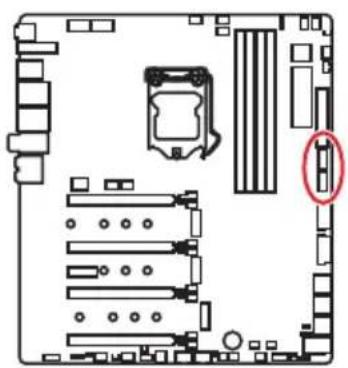

JUSB1~2: Разъемы USB 3.1 Gen2 Type-C Данные разъемы предназначены для подключения разъемов USB 3.1 Gen2 Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. JUSB1/ JSUB2

1 Ground 3 WFLOW IN 2 WFLOW PWR Кабель USB Type-C Порт USB Type-C на передней панели36 Компоненты материнской платы JUSB3~4: Разъемы USB 3.1 Gen1 Данные разъемы предназначены для подключения портов USB 3.1 Gen1 на передней панели.

Помните, что во избежание повреждений, необходимо правильно подключать контакты питания и земли.

1 Power 11 USB2.0+2 USB3_RX_DN 12 USB2.0-3 USB3_RX_DP 13 Ground4 Ground 14 USB3_TX_C_DP5 USB3_TX_C_DN 15 USB3_TX_C_DN6 USB3_TX_C_DP 16 Ground7 Ground 17 USB3_RX_DP8 USB2.0- 18 USB3_RX_DN 9 USB2.0+ 19 Power 10 NC 20 No Pin Порт для зарядки устройств Разъем JUSB4 является портом для зарядки устройств и обеспечивает высокий зарядный ток при подключении USB устройства, например смартфона. Порт для зарядки имеет независимое от материнской платы аппаратное управление, и позволяет производить зарядку в ждущем, спящем режиме и даже при выключенном компьютере. Для нормального функционирования порта в Windows

необходимо установить приложение MSI DRAGON CENTER, чтобы включить/ выключить режим зарядки.

При включении режима зарядки, передача данных через порт прекращается.37 Компоненты материнской платы JUSB5~6: Разъемы USB 2.0

Помните, что во избежание повреждений, необходимо правильно подключать контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, установите утилиту MSI DRAGON CENTER. Подключение USB Xpander (опционально) USB Xpander предназначен для расширения один разъем USB 2.0 до 4-х разъемов. Используйте кабель USB Xpander для подключения платы расширения к материнской плате, как показано на рисунке ниже. Разъем USB 2.0 на материнской платеПодключение к кабелю адаптер питанияМетка в виде треугольникаUSB XpanderКабель USB Xpander38 Компоненты материнской платы POWER1, RESET1: Кнопка питания, Кнопка перезагрузки Кнопка питания/ перезагрузки позволяет вам включить/ перезагрузить

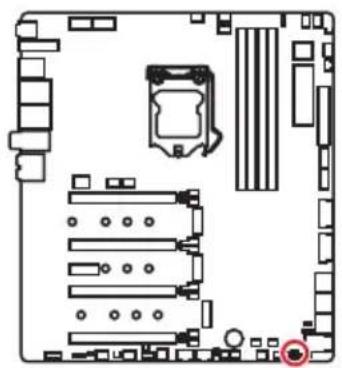

Кнопка перезагрузкиКнопка питания JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных (По умолчанию) Очистка данных/ Сброс BIOS Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1

в течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.39

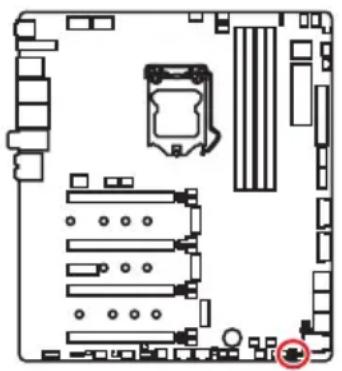

Компоненты материнской платы JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса.

(По умолчанию) Разрешить запись

открытия корпуса Использование датчика открытия корпуса

1. Подключите подключите датчик открытия корпуса к разъему JCI1.

2. Закройте крышку корпуса.

5. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.

6. При открытии корпуса на экране будет появляться предупреждающее

сообщение каждый раз при включении компьютера. Сброс сообщения об открытии корпуса

3. Нажмите клавишу F10, чтобы сохранить настройки и выйти, а затем

нажмите клавишу Enter, чтобы выбрать Yes.40 Компоненты материнской платы BIOS_SW1: Переключатель Multi-BIOS Данная системная плата имеет два встроенных модуля BIOS ROM. В случае если один из них поврежден, у пользователя есть возможность перейти на запасной модуль с помощью переключателя. Восстановление BIOS В случае “неудачного” обновления BIOS, когда система перестала загружаться, вы можете восстановить BIOS, следуя указаниям ниже. Перед восстановлением, скачайте с сайта MSI последнюю версию файла BIOS, который соответствует вашей модели материнской платы. Сохраните файл BIOS в корневую папку USB флэшки.

1. Полностью обесточьте систему.

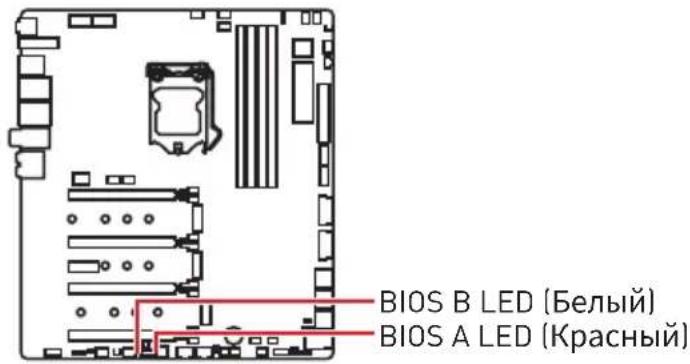

2. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя

3. Вставьте флэш-диск USB в компьютер.

4. Включите компьютер и нажмите клавишу Del для входа в настройки BIOS

во время процедуры POST.

5. Выберите вкладку M-FLASH и нажмите на кнопку Yes для перезагрузки

системы и входа в режим обновления.

6. Выберите файл BIOS для выполнения процесса восстановления BIOS.

7. Переключитесь на поврежденный модуль BIOS ROM с помощью

переключателя Multi-BIOS, и нажмите кнопку Yes, чтобы начать восстановление BIOS.

8. После завершения процесса восстановления BIOS, система

перезагрузится автоматически.

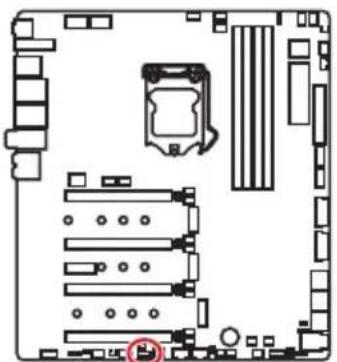

Переключатель Multi-BIOS разрешается использовать только после выключения питания компьютера. Вы также можете использовать утилиту LIVE UPDATE или Flash BIOS для обновления BIOS. Для получения дополнительной информации, обратитесь к разделу BIOS. BIOS BBIOS A (По умолчанию)41 Компоненты материнской платы JRGB1, JRAINBOW1~2: Разъемы RGB LED Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент 12В. Разъем JRAINBOW предназначен для подключения RGB светодиодных лент WS2812B (5В) с индивидуальной адресацией.

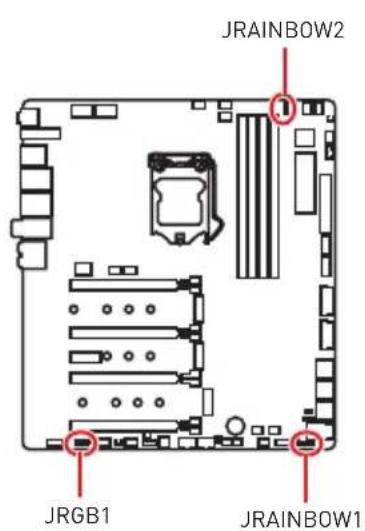

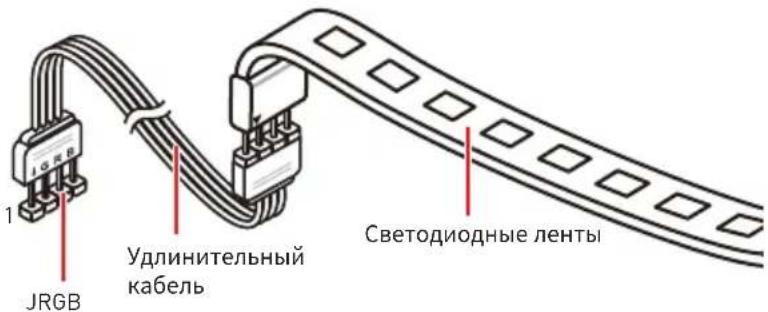

JRGB Светодиодные ленты

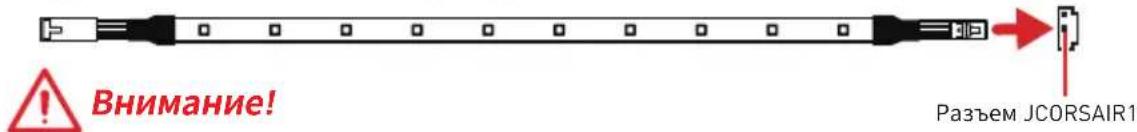

Не подключайте несовместимые с материнской платой светодиодные ленты. Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение светодиодных лент 5В к разъему JRGB приведет к их повреждению.

Разъем поддерживает подключение 5050 RGB непрерывных светодиодных лент (12В/G/R/B) с максимальной мощностью 3А (12В) длиной до 2 метров.

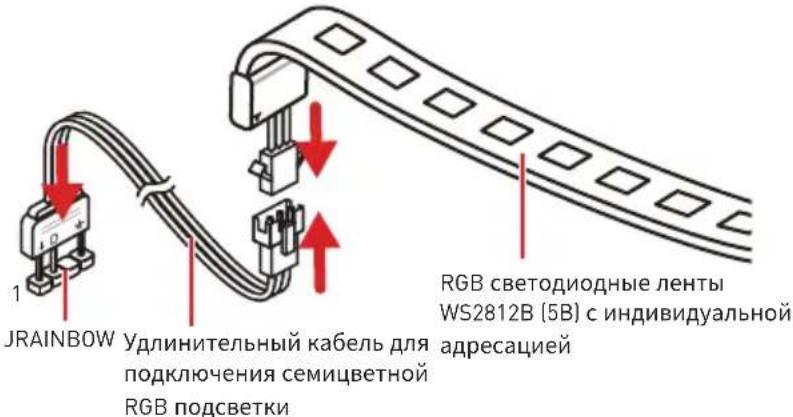

Разъем JRAINBOW поддерживает подключение RGB светодиодных лент WS2812B с индивидуальной адресацией (5В/Data/Ground) с максимальной мощностью 3А (5В), максимальное количество подсветки составляет 75 (при уровне яркости 20% - 200).

Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания.

Используйте утилиту MSI

для управления удлинительными светодиодными лентами.

JRAINBOW2 1 +5V 2 Data3 No Pin 4 GroundУдлинительный кабельУдлинительный кабель для подключения семицветной RGB подсветкиRGB светодиодные ленты WS2812B (5В) с индивидуальной адресацией42 Компоненты материнской платы JCORSAIR1: Разъем CORSAIR Разъем JCORSAIR1 используется для подключения RGB светодиодных лент CORSAIR (5В) с индивидуальной адресацией или вентиляторов CORSAIR с RGB светодиодной подсветкой через контроллер вентиляторов CORSAIR. Когда все элементы правильно подключены, используйте утилиту MSI для управления RGB светодиодными лентами и вентиляторами CORSAIR с подсветкой.

Вентиляторы необходимо подключать последовательно, начиная с разъема № 1. Последовательность подключения вентиляторов к разъемам: 1 > 2 > 3 > 4 > 5 > 6. Пренебрежение правилами подключения вентиляторов к разъемам может привести к неработоспособности их подсветки. Количество поддерживаемых вентиляторов с RGB светодиодной подсветкой или светодиодных лент RGB Lighting PRO может различаться в зависимости от модели. Для получения подробной информации обратитесь к техническим характеристикам материнской платы. Вентиляторы CORSAIR с RGB светодиодной подсветкой нельзя использовать одновременно со светодиодными лентами CORSAIR Lighting Node PRO.

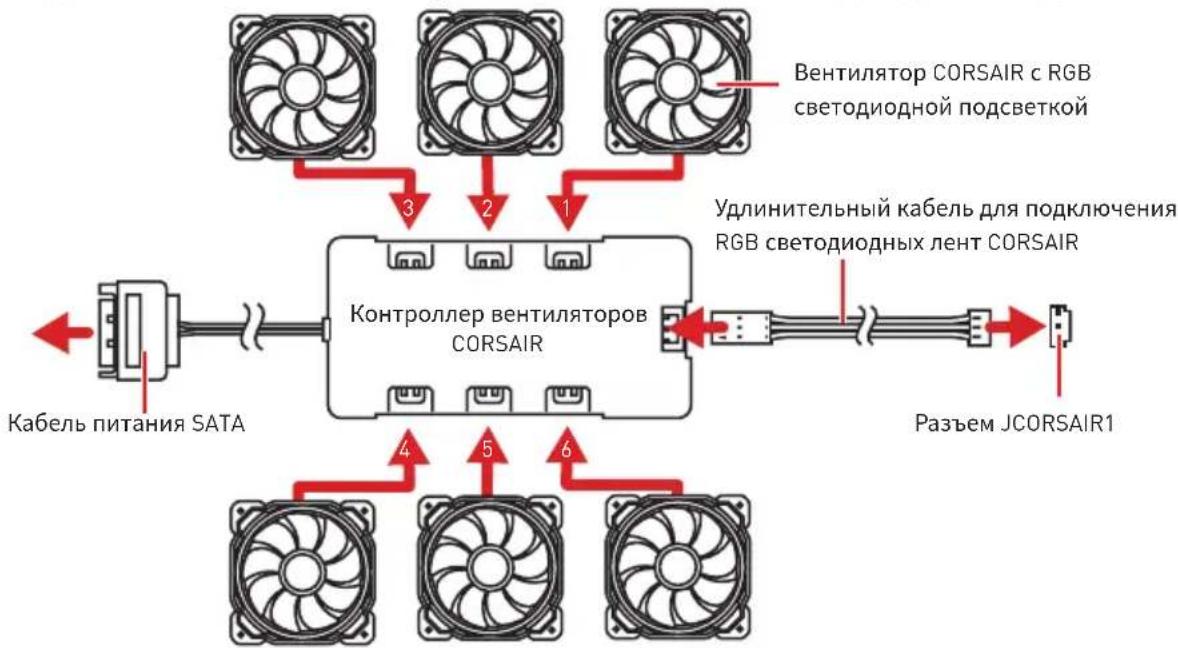

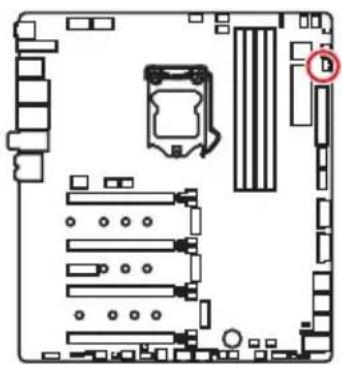

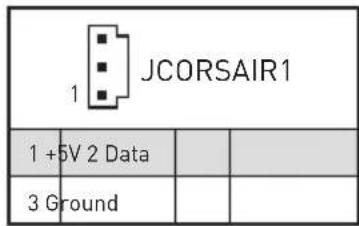

Подключение вентиляторов CORSAIR с RGB светодиодной подсветкой Подключение RGB светодиодных лент CORSAIR Lighting Node PRO Разъем JCORSAIR1Кабель питания SATA Контроллер вентиляторов CORSAIR Удлинительный кабель для подключения RGB светодиодных лент CORSAIRВентилятор CORSAIR с RGB светодиодной подсветкой43 Компоненты материнской платы DYNAMIC DASHBOARD Панель DYNAMIC DASHBOARD отображает информации о системе, температуру процессора, его частоту, состояние обновления BIOS и сообщения об ошибках. Используйте утилиту MSI для настройки параметров DYNAMIC DASHBOARD, с помощью которой вы также можете загрузить файл анимации в формате GIF. DYNAMIC DASHBOARD

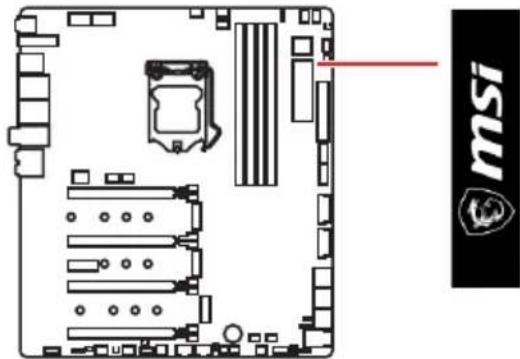

Для получения подробной информации о настройке DYNAMIC DASHBOARD, обратитесь на веб-сайт MSI.

Память DRAM не обнаружена

S3 (Сохранить в RAM) S4/S5

вентилятора/ температура/

о процессоре /видеокарте /

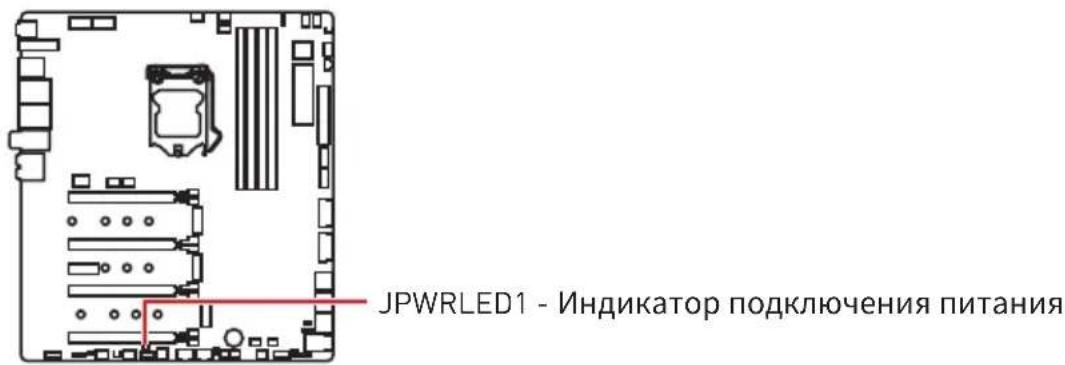

пользователя 256*64px .gif Таблица состояний DYNAMIC DASHBOARD44 Встроенные индикаторы Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния материнской платы. Индикаторы DIMM Индикаторы DIMM Данные светодиоды показывают установленные модули памяти. Цвет LED

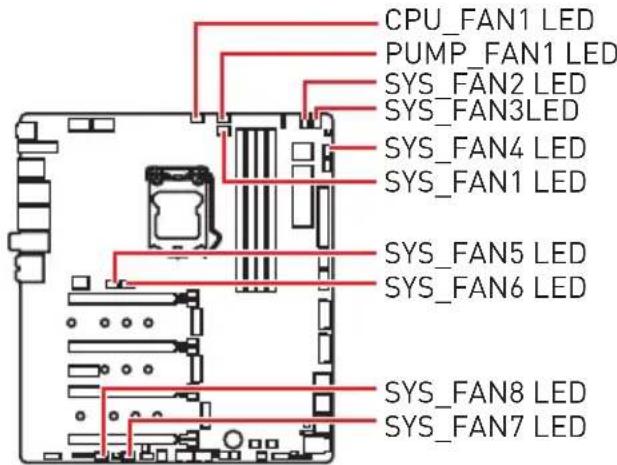

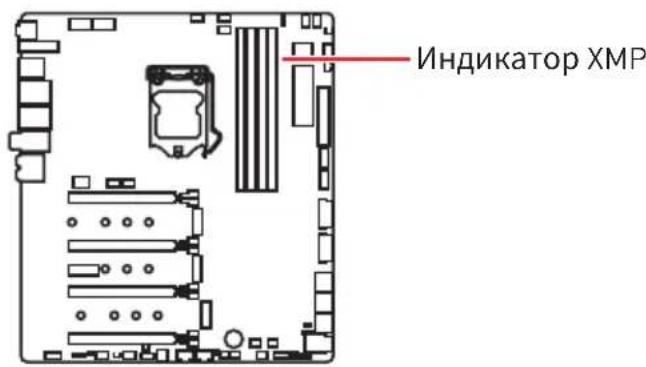

Красный Режим PWM Зеленый Режим DC Индикаторы вентикатора Эти индикаторы показывают режим управления вентилятором.

CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.45 Встроенные индикаторы Индикатор XMP Индикаторы Multi-BIOS Индикаторы Multi-BIOS LEDs показывают работающий BIOS. BIOS B LED (Белый) BIOS A LED (Красный) JPWRLED1: Индикатор подключения питания Данные компоненты используются в розничных магазинах для демонстрации светодиодных эффектов на плате. JPWRLED1 - Индикатор подключения питания Индикатор XMP Данный LED показывает включение режима XMP (Extreme Memory Profile).46 Встроенные индикаторы Индикатор питания процессора Индикатор питания процессора Данный индикатор показывает, что к 8-контактным разъемам питания процессора (CPU_PWR1 и CPU_PWR2) подключен 4-контактный разъем

Когда индикатор питания процессора светится, компьютер может запуститься, но из-за нехватки мощности электропитания, могут возникнуть проблемы со стабильностью системы.

Состояние разъемов питания

CPU_PWR1 CPU_PWR2CPU_PWR1 CPU_PWR2CPU_PWR1 CPU_PWR2 CPU_PWR1 CPU_PWR2CPU_PWR1 CPU_PWR2CPU_PWR1 CPU_PWR2CPU_PWR1 CPU_PWR2CPU_PWR1 CPU_PWR247 Встроенные индикаторы Индикатор отладочных кодов Индикатор отладочных кодов Индикатор отладочных кодов отображает фазы процесса самотестирования POST, а также коды ошибок. Для получения дополнительной информации см. таблицу отладочных кодов. Таблица отладочных кодов Прогресс-коды SEC 01 Питание включено. Определение типа сброса (soft/hard) 02 Инициализация AP перед загрузкой микрокода 03 Инициализация System Agent перед загрузкой микрокода 04 Инициализация PCH перед загрузкой микрокода 06 Загрузка микрокода 07 Инициализация AP после загрузки микрокода 08 Инициализация System Agent после загрузки микрокода 09 Инициализация PCH после загрузки микрокода 0B Инициализация Кэша Таблица шестнадцатиричных символов Шестнадцатиричный

отладочных кодов 0 1 2 3 4 5 6 7 8 9 A B C D E F Фазы загрузки Security (SEC) – начальная инициализация низкого уровня Pre-EFI Initialization (PEI) – инициализация памяти Driver Execution Environment (DXE) – инициализация оборудования Boot Device Selection (BDS) – настройки системы, пользовательский интерфейс до загрузки ОС & выбор загрузочного устройства (CD/DVD, HDD, USB, Network, Shell, …)48 Встроенные индикаторы Коды ошибок SEC 0C - 0D Зарезервировано для будущего использования кодами ошибок AMI SEC 0E Микрокод не найден 0F Микрокод не загружен Прогресс-коды PEI 10 Запущено ядро PEI 11 Запущена инициализация Pre-memory CPU

12 - 14 Инициализация Pre-memory CPU (только модуль CPU)

15 Запущена предварительная инициализации System Agent

Предварительная инициализация System Agent (только модуль System Agent) 19 Запущена предварительная инициализации памяти PCH 1A - 1C Предварительная инициализация памяти PCH (только модуль PCH)

Инициализация памяти. Чтение данных Serial Presence Detect (SPD) 2C Инициализация памяти. Определение наличия памяти

Инициализация памяти. Информация о программировании таймингов памяти 2E Инициализация памяти. Конфигурирование памяти 2F Инициализация памяти (другое) 31 Память установлена 32 Запущена инициализация CPU post-memory 33 Инициализация CPU post-memory. Инициализация Кэша

Запущена предварительная инициализация Post-Memory System Agent

Инициализация Post-Memory System Agent (только модуль System Agent) 3B Запущена инициализация Post-Memory PCH 3C - 3E Инициализация Post-Memory PCH (только модуля PCH) 4F Запущен DXE IPL Коды ошибок PEI

Ошибка инициализации памяти. Несовместимый тип памяти или несовместимая частота49 Встроенные индикаторы 51 Ошибка инициализации памяти. Ошибка чтения SPD

Ошибка инициализации памяти. Неверный объем памяти или разные модули памяти

Ошибка инициализации памяти. Не обнаружено работоспособной памяти 54 Непредвиденная ошибка инициализации памяти 55 Память не установлена 56 Недопустимый тип процессора или недопустимая частота 57 Недопустимый процессор

Самотестирование процессора не выполнено или возможная ошибка кэша

Микрокод процессора не найден либо обновление микрокода не выполнено 5A Внутренняя ошибка процессора 5B Сброс PPI не доступен 5C - 5F Зарезервировано для будущего использования кодами AMI Прогресс-коды DXE 60 Запущен DXE Core 61 Инициализация NVRAM 62 Настройка PCH Runtime Services

Запущена инициализация CPU DXE

64 - 67 Инициализация CPU DXE (только модуль CPU)

68 Инициализация PCI host bridge 69 Запущена инициализация System Agent DXE 6A Запущена инициализация System Agent DXE SMM 6B - 6F Инициализация System Agent DXE(только модуль System Agent) 70 Запущена инициализация PCH DXE 71 Запущена инициализация PCH DXE SMM 72 Инициализация устройств PCH

73 - 77 Инициализация PCH DXE (только модуль PCH)

78 Инициализация модуля ACPI 79 Инициализация CSM 7A - 7F Зарезервировано для будущего использования кодами AMI DXE

Запуск фазы выбора загрузочного устройства Boot Device Selection (BDS) 91 Запущено подключение драйвера 92 Запущена инициализация PCI Bus 93 Инициализация контроллера PCI Bus Hot Plug Controller 94 PCI Bus Enumeration 32 95 PCI Bus Request Resources50 Встроенные индикаторы 96 PCI Bus Assign Resources 97 Подключение устройств Console Output 98 Подключение устройств Console Input 99 Инициализация Super IO 9A Запущена инициализация USB 9B USB Reset 9C USB Detect 9D USB Enable 9E -9F Зарезервировано для будущих кодов AMI A0 Запущена инициализация IDE A1 IDE Reset A2 IDE Detect A3 IDE Enable A4 Запущена инициализация SCSI A5 SCSI Reset A6 SCSI Detect A7 SCSI Enable A8 Проверка пароля Setup A9 Запуск Setup AB Ожидание ввода Setup AD Событие Ready To Boot AE Событие Legacy Boot AF Событие Exit Boot Services B0 Начало Runtime Set Virtual Address MAP B1 Конец Runtime Set Virtual Address MAP B2 Инициализация Legacy Option ROM B3 System Reset B4 PCI bus hot plug B5 PCI bus hot plug B6 Очистка NVRAM B7 Сброс конфигурации (сброс настроек NVRAM) B8 - BF Зарезервировано для будущего использования кодами AMI Коды ошибок DXE D0 Ошибка инициализации процессора D1 Ошибка инициализации System Agent D2 Ошибка инициализации PCH D3 Некоторые протоколы архитектуры недоступны51 Встроенные индикаторы D4 Ошибка выделения ресурсов для PCI. Вне Ресурсов D5 Нет свободного места для Legacy Option ROM D6 Не найдены консольные устройства вывода D7 Не найдены консольные устройства ввода D8 Неверный пароль D9 Ошибка загрузки Boot Option (ошибка загрузки образа) DA Ошибка Boot Option (ошибка запуска образа) DB Ошибка обновления DC Протокол сброса недоступен Прогресс-коды S3 Resume E0 Запущен S3 Resume (S3 Resume PPI вызывается DXE IPL) E1 Выполнение S3 Boot Script E2 Перезапуск видео E3 OS S3 wake vector call E4 - E7 Зарезервировано для будущих прогресс-кодов AMI Коды ошибок S3 Resume E8 Ошибка S3 Resume E9 S3 Resume PPI не найден EA Ошибка загрузочного скрипта S3 Resume EB Ошибка выхода ОС из состояния S3 EC - EF Зарезервировано для будущего использования кодами AMI Прогресс-коды восстановления

Состояние восстановления инициировано прошивкой (Автоматическое восстановление)

Состояние восстановления инициировано пользователем (Принудительное восстановление) F2 Запущен процесс восстановления F3 Найден образ прошивки восстановления F4 Загружен образ прошивки восстановления F5 - F7 Зарезервировано для будущего использования прогресс- кодами AMI Коды ошибок восстановления F8 Восстановление PPI не доступено F9 Капсула восстановления не найдена FA Неверная капсула восстановления FB - FF Reserved for future AMI error codes52 Встроенные индикаторы Коды состояний ACPI Следующие коды появляются после загрузки и перехода операционной системы в режимы ACPI. 01 Система входит в режим сна S1 02 Система входит в режим сна S2 03 Система входит в режим сна S3 04 Система входит в режим сна S4 05 Система входит в режим сна S5 10 Система выходит из состояния сна S1 20 Система выходит из состояния сна S2 30 Система выходит из состояния сна S3 40 Система выходит из состояния сна S4

Система перешла в режим ACPI. Контроллер прерываний в режиме PIC.

Система перешла в режим ACPI. Контроллер прерываний в режиме APIC. Температура процессора

Отображают текущую температуру процессора после загрузки ОС.53 Установка ОС, драйверов и утилит Установка ОС, драйверов и утилит Cкачайте и обновите последние утилиты и драйверы с сайта: www.msi.com. Установка Windows

Вставьте диск Windows

10 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный файл Windows

Нажмите кнопку Restart на корпусе компьютера.

Нажмите клавишу F11 во время POST (Power-On Self Test) компьютера, чтобы войти в меню загрузки.

Выберите оптический привод / USB флэш-диск в меню загрузки.

Нажмите любую клавишу, когда на экране показывает сообщение Press any key to boot from CD or DVD...

Следуйте инструкциям на экране, чтобы установить Windows

Загрузите компьютер в Windows

Вставьте диск с драйверами MSI

Driver Disc в привод для оптических

Нажмите всплывающее окно Select to choose what happens with this disc и выберите Run DVDSetup.exe, чтобы открыть окно установщика. Если функция автозапуска в Панели управления Windows выключена, вы также можете вручную запустить файл DVDSetup.exe из корневой папки диска с драйверами MSI Driver Disc.

Окно установщика найдет и перечислит все необходимые драйверы во вкладке Drivers/Software.

Нажмите кнопку Install в правом нижнем углу окна установщика.

Начнется установка драйверов. После ее завершения будет предложено перезапустить систему.

Нажмите кнопку OK для завершения.

Перезапустите компьютер. Установка утилит Перед установкой утилиты необходимо выполнить установку драйверов.

Откройте окно установщика, как описано выше.

Нажмите вкладку Utilities.

Выберите необходимые для установки утилиты.

Нажмите кнопку Install в правом нижнем углу окна установщика.

Начнется установка программного обеспечения. После ее завершения будет предложено перезапустить систему.

Нажмите кнопку OK для завершения.

Перезапустите компьютер.54 Настройка BIOS Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой.

С целью улучшения производительности, меню BIOS постоянно обновляется. В связи с этим данное описание может немного отличаться от последней версии BIOS и может использоваться в качестве справки. Для описания какого либо пункта меню настроек BIOS, вы можете обратиться к информационной панели HELP. y Изображения в этой главе приведены исключительно в справочных целях и могут отличаться от фактических. Вход в настройки BIOS Ниже представлены способы входа в настройки BIOS. y Нажмите клавишу Delete, когда появляется сообщение на экране Press DEL key to enter Setup Menu, F11 to enter Boot Menu во время загрузки. y При помощи приложения MSI Dragon Center. Нажмите на кнопку GO2BIOS и выберите ОК. Система перезагрузится и автоматически войдет в настройки BIOS. Функциональные клавиши F1: Общая справка F2: Добавить / Удалить избранный предмет F3: Вход в меню Избранное F4: Вход в меню технических параметров процессора F5: Вход в меню Memory-Z F6: Загрузить оптимизированные настройки по умолчанию F7: Переключить между расширенном режимом и режимом EZ F8: Загрузить профиль разгона F9: Сохранить профиль разгона F10: Сохранение изменений и перезагрузка* F12: Сделать скриншот и сохранить его на USB флэш-диск (только FAT / FAT32 формат). Ctrl+F: Вход в страницу поиска

• При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор.55 Настройка BIOS Сброс BIOS В некоторых ситуациях необходиимо выполнить восстановление настроек BIOS до значений по умолчанию. Существует несколько способов сброса y Войдите в BIOS и нажмите клавишу F6 для загрузки оптимизированных значений по умолчанию. y Замкните джампер Clear CMOS на материнской плате.

Убедитесь, что компьютер выключен перед очисткой данных CMOS. Для получения дополнительной информации о сбросе настроек BIOS, обратитесь к разделу “Джампер очистки данных CMOS”. Обновление BIOS Обновление BIOS при помощи M-FLASH Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш-диске USB.Обновление BIOS:

1. Вставьте флэш-диск USB, содержащий файл обновления в компьютер.

2. Для входа в режим обновления слудуйте указаниям ниже.

Перезагрузите системы и нажмите клавиши <Ctrl+F5> во время процедуры POST, потом нажмите на кнопку Yes для перезагрузки системы. Перезагрузите системы и нажмите клавишу Del во время процедуры POST для входа в настройки BIOS. Выберите вкладку M-FLASH и нажмите на кнопку Yes для перезагрузки системы.

3. Выберите файл BIOS для выполнения процесса обновления BIOS.

4. При появлении окна с предложением переключитесь на установленный

модуль BIOS ROM с помощью переключателя Multi-BIOS, и нажмите кнопку Yes, чтобы начать восстановление BIOS.

5. После завершения процесса обновления, система перезагрузится

автоматически. Обновление BIOS при помощи MSI DRAGON CENTER Перед обновлением: Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет. Обновление BIOS:

1. Установите и запустите MSI DRAGON CENTER.

2. Выберите BIOS Update.

3. Нажмите на кнопку Scan.

4. Нажмите на значок Download,

чтобы загрузить и установить последнюю версию файла BIOS.

5. Нажмите кнопку Next и выберите In Windows mode. И затем нажмите

кнопку Next и Start для запуска обновления BIOS.

По завершению процесса обновления, система перезагрузится автоматически.56 Настройка BIOS Обновление BIOS при помощи Flash BIOS Подготовительные операции: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы и переименуйте файл BIOS в MSI.ROM. Затем сохраните файл MSI.ROM в корневую папку флэш-диска USB.

Перед использованием функции Flash BIOS убедитесь, что USB

имеет фaйловую систему FAT32.

1. Подключите блок питания к CPU_PWR1 и ATX_PWR1. (Никакие другие

компоненты кроме блока питания не используются.)

2. Подключите USB флэш-диск, содержащий файл MSI.ROM в порт Flash

BIOS на задней панели портов ввода/ вывода.

3. Нажмите кнопку Flash BIOS для обновления BIOS. Светодиод Flash BIOS

4. По завершению процесса обновления BIOS светодиод Flash BIOS+ гаснет.57

Настройка BIOS Режим EZ Режим EZ предоставляет основную информацию о системе и позволяет выполнить основные операции по настройке. Для настройки расширенных функций BIOS, пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель режимов установки или при помощи функциональной клавиши F7. Экран просмотра информации Переключатель XMPИнформация о системеПриоритет загрузочных устройствФункциональные клавиши ПоискСкриншотПереключатель режимов установкиM-FlashИзбранноеАппаратный мониторингПереключатель GAME BOOST y Переключатель GAME BOOST - нажмите на центральную кнопку для выбора режима управления GAME BOOST между программным (SW) и аппаратным (HW). Внутренняя кнопка соответствует аппатному режиму работы функции. Внешняя кнопка соответсвует программному режиму. Информацию о частоте процессора каждого уровня в режиме GAME BOOST, можно получить нажав знак в правом нижнем углу.

Для сохранения оптимальной производительность и стабильности системы после активации функции GAME BOOST, пожалуйста, не делайте никаких изменений в меню OC и не загружайте настройки по умолчанию. y Переключатель XMP - нажмите на внутренний значок, чтобы включить/ выключить X.M.P. (Extreme Memory Profile). Для выбора профиля X.M.P. переключите внешний значок. Этот переключатель доступен только в случае, если установлен модуль памяти с подержкой X.M.P. y Переключатель режимов установки - нажмите эту вкладку или клавишу F7, чтобы переключиться между режимами EZ и разгона. y Скриншот - нажмите на эту вкладку или клавишу F12, чтобы сделать скриншот и сохранить его на флэш-диск USB (только FAT/ FAT32). y Поиск - кликните по данной вкладке или нажмите клавиши Ctrl + F для перехода на страницу поиска. Это позволяет выполнить поиск по имени параметра BIOS. Наведите указатель мыши на пустое место и щелкните правой кнопкой мыши, для выхода со страницы поиска.

На странице поиска доступны только функциональные клавиши F6, F10 и F12.58 Настройка BIOS y Язык - позволяет выбрать язык интерфейса для настройки BIOS. y Информация о системе - показывает частоту процессора/ памяти, температуру процессора/ материнской платы, информацию о материнской плате/процессоре, размер памяти, напряжение на процессоре/ памяти, версию BIOS и дату создания. y Приоритет загрузочных устройств - вы можете переместить инонку устройства для изменения приоритета загрузки. Приоритет загрузки устанавливается слева направо, от высокого к низкому. y Экран просмотра информации - нажмите на кнопку CPU, Memory, Storage, Fan Info и Help в левой части экрана для отображения соответствующей информации. y Функциональные клавиши - включают или выключают LAN Option ROM, M.2/ Optane Genie, HD audio controller, AHCI, RAID, CPU Fan Fail Warning Control и BIOS Log Review, при нажатии на соответствующую кнопку. y M-Flash - нажмите на эту кнопку для отображения меню M-Flash. Пункт позволяет выбрать способ обновления BIOS при помощи USB флеш накопителя. y Аппаратный мониторинг - нажмите на эту кнопку для отображения меню аппаратного мониторинга. Пункт позволяет вручную регулировать скорость вращения вентиляторов в процентах. y Избранное - нажмите на данную кнопку или клавишу F3 для входа в меню Избранное. Позволяет создать личное меню BIOS, где вы можете сохранить и получить доступ к вашим любимым и часто используемым настройкам BIOS. Главная страница по умолчанию - позволяет выбрать меню BIOS (например, параметры, OC..., и т.д.) в качестве главной страницы BIOS. Избранное1~5 - позволяет добавлять наиболее часто используемые / любимые пункты настройки BIOS на одну страницу. Добавление пункта BIOS в страницу Избранное (избранное 1~5)

Выберите пункт BIOS в настройках OC или меню OC.

2. Щелкните правой кнопкой мыши или нажмите клавишу F2.

3. Выберите любимую страницу и нажмите на кнопку OK.

Удаление пункта BIOS из страницы Избранное

1. Выберите пункт BIOS на странице Избранное (избранное 1~5).

2. Щелкните правой кнопкой мыши или нажмите клавишу F2.

3. Выберите Delete и нажмите на кнопку OK.59

Настройка BIOS Режим разгона Нажмите переключатель режимов установки или функциональную клавишу F7 для переключения между режимами EZ и разгона в настройках BIOS. Переключатель GAME BOOST Переключатель XMP

ПоискСкриншот Переключатель режимов установки

BIOS y Переключатель GAME BOOST/ Переключатель XMP/ Переключатель режимов установки/ Скриншот/ Язык/ Информация о системе/ Приоритет загрузочных устройств - пожалуйста, обратитесь к разделу Режим EZ. y Выбор меню BIOS - доступны следующие опции: SETTINGS - в данном меню представлены настройки чипсета и загрузочных устройств. OC - позволяет регулировать частоту и напряжение. Увеличение частоты приводит к увеличению производительности. M-FLASH - позволяет выбрать метод обновления BIOS с USB флэш-диска. OC PROFILE - позволяет управлять профилями разгона. HARDWARE MONITOR - позволяет установить скорость работы вентиляторов и мониторинг напряжений системы. BOARD EXPLORER - предоставляет информации об установленных устройствах на материнской плате. y Экран меню - отображаются настройки BIOS и дополнительная информация.60 Настройка BIOS Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для «разгона» системы.

Разгонять ПК вручную рекомендуется только опытным пользователям.

Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования.

Неопытным пользователям рекомендуется использовать функцию GAME BOOST. f OC Explore Mode [Expert] Включение или выключение отображения нормального или экспертного режима настроек разгона. [Normal] Стандартные параметры разгона в BIOS. [Expert] Расширенные параметры разгона в BIOS для опытных пользователей. Примечание: Символом * отмечаются параметры разгона в режиме Expert. f CPU Ratio Apply Mode [All Core]* Устанавливает режим применения для множителя CPU. Данный пункт появляется только, если процессор поддерживает Turbo Boost. [All Core] Включает поле CPU Ratio. Все процессорные ядра работают с одинаковым множителем CPU, установленным в CPU Ratio. [Per Core] Включает Core X X of X xxxx MHz. Установка множителя ядра процессора раздельно. [Turbo Ratio] Включает X-Core Ratio Limit. Этот пункт появляется, если установленный процессор поддерживает данную функцию. f X-Core Ratio Limit [Auto]* Позволяет устанавливать множители процессора для различных активных ядер. Данный пункт появляется только при установлении CPU Ratio Apply Mode в режим Turbo Ratio. f Adjusted CPU Frequency Показывает текущую частоту процессора. Это значение нельзя изменять.61 Настройка BIOS f Core X X of X xxxx MHz [Auto]* Позволяет устанавливать множители процессора для различных активных ядер. Данный пункт появляется только при установлении CPU Ratio Apply Mode в режим Per Core. f CPU Ratio Offset When Running AVX [Auto] Установка значения смещения для снижения коэффициента ядра процессора. Это может быть полезно для рассеивания тепла при выполнении набора инструкций AVX. Если установлен на Auto, BIOS автоматически настроить этот параметр. f Ring Ratio [Auto] Установка множителя кольцевой шины. Диапазон допустимых значений зависит от установленного процессора. f Adjusted Ring Frequency Показывает измененную частоту шины Ring. Это значение нельзя изменять. f GT Ratio [Auto] Установка множителя для интегрированной графики. Диапазон допустимых значений зависит от установленного процессора. f Adjusted GT Frequency Показывает измененную частоту интегрированной графики. Это значение нельзя изменять. f Misc Setting* Нажмите клавишу Enter, + или -, чтобы включить или выключить следующие 2 пункта, связанные с характеристиками процессора. fEIST [Enabled]* Включение или выключение технологии Enhanced Intel

SpeedStep. [Enabled] Включение EIST для регулировки напряжения и частоты ядра процессора. Этот пункт может снизить среднее энергопотребление и тепловыделение. [Disabled] Выключение EIST. fIntel Turbo Boost [Enabled]* Включение или выключение Intel

Turbo Boost. Этот пункт появляется, когда установленный процессор поддерживает данную функцию. [Enabled] Включение этой функции приводит к автоматическому увеличению производительности процессора, когда система требует наивысшей производительности. [Disabled] Функция выключена. f Extreme Memory Profile (X.M.P.) [Disabled] X.M.P. (Extreme Memory Profile) является технологией разгона для модулей памяти. Включите XMP или выберите профиль модуля памяти XMP для разгона. Этот пункт доступен при установке модулей памяти с поддержкой X.M.P.62 Настройка BIOS f DRAM Reference Clock [Auto]* Установка референсной частоты DRAM. Диапазон допустимых значений зависит от установленного процессора. Этот пункт доступен, если установлен соответсвующий процессор. f DRAM Frequency [Auto] Установка частоты памяти DRAM. Обратите внимание, что возможность успешного разгона не гарантируется. f Adjusted DRAM Frequency Показывает текущую частоту DRAM. Это значение нельзя изменять. f Memory Try It ! [Disabled] Позволяет улучшить совместимость памяти и производительность, путем выбора наиболее оптимального пресета. f DRAM Timing Mode [Link] Режимы таймингов памяти. [Link] Позволяет пользователю настроить тайминги DRAM вручную для всех каналов памяти. [UnLink] Позволяет пользователю настроить тайминги DRAM вручную для соответствующего канала памяти. f Advanced DRAM Configuration Нажмите Enter для входа в подменю. Пользователь может настроить тайминги для каждого канала памяти. Система может работать нестабильно или не загружаться после изменения тамингов памяти. Если система работает нестабильно, пожалуйста, очистите данные CMOS и восстановите настройки по умолчанию. (см. перемычка очистки данных CMOS/раздел кнопки для очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.) f Memory Fast Boot [Auto]* Включает или выключает инициализацию и тренировку памяти при каждой

[Auto] Этот параметр будет настроен автоматически с помощью BIOS. [Enabled] Система будет сохранять настройки, определенные при первой инициализации и тренировке памяти. Оперативная память более не будет подвергаться процессу инициализации и тренировке измененными настройками для ускорения

[Disabled] Память будет проходить процесс инициализации и тренировки при каждой загрузке. f CPU Voltages control [Auto] Эти параметры позволяют вам задать напряжения, связанные с процессором. При установке в Auto, BIOS установит напряжения

томатически. Вы также можете настроить напряжения вручную. f DRAM Voltages control [Auto] Эти параметры позволяют вам задать напряжения, связанные с памятью. При установке в Auto, BIOS установит напряжения автоматически. Вы также можете настроить напряжения вручную.63 Настройка BIOS f CPU Memory Changed Detect [Enabled]* Включение или выключение предупреждающих сообщений при загрузке системы, когда процессор или память были заменены. [Enabled] Система выдает предупреждение во время загрузки. Требуется загрузить настройки по умолчанию для новых устройств. [Disabled] Выключение этой функии и сохранение текущих настроек BIOS. f CPU Specifications Нажмите Enter для входа в подменю. В этом подменю представлена информация об установленном процессоре. Для просмотра этой информации в любое время нажмите на кнопку F4. Это значение нельзя

fCPU Technology Support Нажмите Enter для входа в подменю. В данном подменю отображаются основные функции, поддерживаемые установленным процессором. Это значение нельзя изменять. f MEMORY-Z Нажмите Enter для входа в подменю. В подменю выделены все параметры и тайминги установленной памяти. Для просмотра этой информации в любое время нажмите на кнопку F5. fDIMMA1/A2/B1/B2 Memory SPD Нажмите Enter для входа в подменю. Это подменю показывает информацию об установленной памяти. Это значение нельзя изменять. f CPU Features Нажмите Enter для входа в подменю. fHyper-Threading [Enabled] Технология Intel Hyper-Threading позволяет наскольким наборам регистров в процессоре исполнять инструкции одновременно. Это существенно увеличивает производительность системы. Этот пункт появляется, когда установленный процессор поддерживает изменение данного параметра. [Enable] Включить технологию Intel Hyper-Threading. [Disabled] Выключить эту функцию, если система не поддерживает функцию НТ. fActive Processor Cores Control [All] Позволяет вам выбрать количество активных ядер процессора. fLimit CPUID Maximum [Disabled] Включение или выключение расширенных значений CPUID. [Enabled] BIOS будет ограничивать максимальное входное значение CPUID для обхода проблемы загрузки в устаревших операционных системах, не поддерживающих процессор с расширенными значениями CPUID. [Disabled] Используйте фактическое максимальное входное значение CPUID.64 Настройка BIOS fIntel Virtualization Tech [Enabled] Включение или выключение технологии Intel Virtualization. [Enabled] Включает технологию Intel Virtualization и позволяет платформе запускать несколько операционных систем в независимых разделах. Система может функционировать виртуально сразу с несколькими операционными системами. [Disabled] Выключение этой функции. fIntel VT-D Tech [Disabled] Включение или выключение технологии Intel VT-D (Intel Virtualization for Direct I/O). fHardware Prefetcher [Enabled] Включение или выключение аппаратной предвыборки (MLC Streamer prefetcher). [Enabled] Позволяет автоматически реализовывать предвыборку данных и инструкций из памяти в кэш L2 для настройки производительности процессора. [Disabled] Выключение аппаратной предвыборки. fAdjacent Cache Line Prefetch [Enabled] Включение или выключение предвыборки процессора (MLC Spatial prefetcher). [Enabled] Включение соседней предвыборки линии кэша для сокращения времени задержки кэша и настройки производительности для определенного приложения. [Disabled] Включает только запрашиваемую линию кэша. fCPU AES Instructions [Enabled] Включение или выключение поддержки CPU AES (Advanced Encryption Standard-New Instructions). Этот пункт появляется, если процессор поддерживает данную функцию. fIntel Adaptive Thermal Monitor [Enabled] Включение или выключение адаптивного температурного мониторинга для защиты процессора от перегрева. [Enabled] Уменьшает частоту ядра процессра, когда процессор превышает адаптивную температуру. [Disabled] Выключение функции. fIntel C-State [Auto] Включение или выключение Intel C-state. C-state - это технология управления питанием процессора, определяемая ACPI. [Auto] Параметр будет настроен автоматически с помощью BIOS. [Enabled] Определяет состояние простоя системы и значительно сокращает энергопотребление процессором. [Disabled] Выключение функции.65 Настройка BIOS fC1E Support [Disabled] Включение или выключение функции C1E для энергосбережения в состоянии простоя. Данный пункт появляется при включении Intel C-State. [Enabled] Включение функции C1E для снижения частоты и напряжения процессора в целях энергосбережения в состоянии простоя. [Disabled] Функция выключена. fPackage C State limit [Auto] Данный параметр позволяет выбрать режим C-state для энергосбережения при простое системы. Варианты C-state зависят от установленного процессора. Этот элемент появляется при включении Intel C-State. fCFG Lock [Enabled] Блокировка или разблокировка MSR 0xE2[15], бит блокировки CFG. [Enabled] Блокирует бит блокировки CFG. [Disabled] Разблокирует бит блокировки CFG. fLong Duration Power Limit (W) [Auto] Настроить предельную мощность TDP процессора для длительной работы в режиме Turbo Boost. fLong Duration Maintained (s) [Auto] Настроить максимальное время работы процессора с ограничением мощности при Long Duration Power Limit. fShort Duration Power Limit (W) [Auto] Настроить предельную мощность TDP процессора при кратковременных нагрузках в режиме Turbo Boost. fCPU Current Limit (A) [Auto] Устанавливает максимальное ограничение по току для процессора в режиме Turbo Boost. В случае превышения установленного значения, процессор автоматически снижает частоту ядер. fFCLK Frequency [Auto] Устанавливает частоту FCLK. Нижняя частота FCLK может помочь вам установить более высокую частоту базовой тактовой. fDMI Link Speed [Auto] Устанавливает скорость DMI. fSW Guard Extensions (SGX) [Software Control] Включение или выключение SGX.66 Настройка BIOS Примечаниеi Regulatory Notices FCC Compliance Statement Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: y Reorient or relocate the receiving antenna. y Increase the separation between the equipment and receiver. y Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. y Consult the dealer or an experienced radio/TV technician for help. Caution: Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Tested to comply with FCC standards
