2 Series Classic EXS - Barbecue CAMPINGAZ - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de barbecue	Barbecue à gaz
Nombre de brûleurs	2 brûleurs en inox
Surface de cuisson	Environ 2100 cm²
Puissance totale	7,5 kW
Matériau de la grille	Grille en fonte émaillée
Allumage	Allumage piezo
Dimensions (L x P x H)	Environ 130 x 60 x 110 cm
Poids	Environ 40 kg
Utilisation	Idéal pour les barbecues en extérieur, facile à transporter
Entretien	Nettoyage régulier de la grille et des brûleurs recommandé
Sécurité	Utiliser uniquement en extérieur, vérifier les fuites de gaz avant chaque utilisation
Accessoires inclus	Pas d'accessoires spécifiques inclus
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - 2 Series Classic EXS CAMPINGAZ

Comment allumer le barbecue CAMPINGAZ 2 Series Classic EXS ?

Assurez-vous que le gaz est ouvert, puis tournez le bouton de contrôle à la position 'on'. Appuyez sur le bouton d'allumage pour créer une étincelle. Maintenez le bouton enfoncé pendant quelques secondes pour permettre au gaz d'atteindre le brûleur.

Comment nettoyer le barbecue après utilisation ?

Laissez le barbecue refroidir complètement. Enlevez les grilles de cuisson et nettoyez-les avec une brosse en acier. Essuyez l'intérieur du barbecue avec un chiffon humide et un détergent doux. Évitez d'utiliser des produits abrasifs.

Quelle est la capacité de cuisson du CAMPINGAZ 2 Series Classic EXS ?

Ce barbecue a une surface de cuisson d'environ 2100 cm², ce qui permet de cuire plusieurs portions en même temps.

Comment régler la température du barbecue ?

Le CAMPINGAZ 2 Series Classic EXS dispose de boutons de contrôle qui permettent de régler la puissance des brûleurs. Ajustez les boutons pour augmenter ou diminuer la chaleur selon vos besoins.

Le barbecue peut-il être utilisé par temps humide ?

Il est recommandé de ne pas utiliser le barbecue par temps de pluie ou dans des conditions humides pour éviter tout risque de sécurité. Protégez-le avec une housse lorsqu'il n'est pas utilisé.

Comment stocker le barbecue pendant l'hiver ?

Pour un stockage hivernal, nettoyez le barbecue en profondeur, retirez les bouteilles de gaz et couvrez-le avec une housse appropriée. Rangez-le dans un endroit sec et abrité.

Quels accessoires sont recommandés pour le CAMPINGAZ 2 Series Classic EXS ?

Il est conseillé d'utiliser des grilles de cuisson en fonte, des ustensiles en acier inoxydable et un thermomètre de barbecue pour un meilleur contrôle de la cuisson.

Que faire si le barbecue ne s'allume pas ?

Vérifiez d'abord que la bouteille de gaz est pleine et correctement connectée. Assurez-vous que les boutons de contrôle sont en position 'on'. Si le problème persiste, consultez le manuel d'utilisation pour des diagnostics supplémentaires.

Quelle est la durée de vie typique d'un barbecue CAMPINGAZ 2 Series Classic EXS ?

Avec un entretien approprié, le barbecue peut durer plusieurs années. Il est important de le nettoyer régulièrement et de le protéger des éléments.

MODE D'EMPLOI 2 Series Classic EXS CAMPINGAZ

Utilisation et entretien

• Consultez la notice avant l'utilisation.
• Sauf mention contraire, les termes génériques suivants “appareil / unité / produit / équipement / installation” utilisés dans le présent mode d'emploi font tous référence au produit “2 SERIES CLASSIC / CLASS 2”. À n'utiliser qu'à l'extérieur des locaux.
• Ne pas utiliser de charbon de bois.
• Ne pas utiliser de détendeur régable. Utiliser des détendeurs à réglage fixe conformes à la norme française pertinente les couvrant.
• Ne pas recouvrir le fond de cuve de papier d'aluminium.
• Ne pas mettre de plaque métallique non conforme ou non recommandée par Campingaz sur ou à la place de la pierre de lave (selon modèle) ou de la tente de protection du brûleur (selon modèle).
• Pour assurer un fonctionnement de votre appareil en toute sécurité, ne jamais utiliser deux plaques pleines côte à côte.
• Nettoyer régulièrement les pièces de fond de cuve pour éviter tout risque d'inflammation des graisses.

Le non-respect de ces règles d'utilisation peut entraîner une grave détérioration de votre appareil.

Pour votre sécurité

• N'entreposez pas et n'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité de votre appareil. Cet appareil doit être éloigné des matériaux inflammables durant l'utilisation. En cas d'odeur de gaz

1) Fermez le robinet de la bouteille de gaz. 2) Éteignez toute flamme vive. 3) Ouvrez le couvercle. 4) Si l'odeur persiste, voir § f "Essai d'étanchéité" ou informez-vous immédiatement auprès de votre revendeur.

• Les parties protégées par le fabricant ou son mandataire ne doivent pas être manipulées par l'utilisateur.
• Fermer le récipient de gaz après usage.

Lieu d'utilisation

• Cet appareil ne doit être utilisé qu'à l'extérieur des locaux.
• ATTENTION: des parties accessibles peuvent être très chaudes. Éloignez les jeunes enfants.
• Aucun matériel combustible ne doit se trouver dans un rayon de 60 cm environ autour de l'appareil.
• Ne pas déplacer l'appareil pendant son fonctionnement.
• Utiliser l'appareil sur un sol bien horizontal.
• Prévoir un débit d'air neuf de 2m³ /kW / h

C) bouteille de gaz

• Cet appareil est réglé pour fonctionner avec les bouteilles butane/propane de 4,5 à 15 kg munies d'un détendeur approprié :
• France, Belgique, Luxembourg, Royaume Uni, Irlande, Portugal, Espagne, Italie, Grèce : butane 28-30 mbar / propane 37 mbar
• Pays-Bas, Norvège, Suède, Danemark, Finlande, Suisse, République Tchéque, Slovenie, Slovaquie, Hongrie, Roumanie, Turquie, Bulgarie, Croatie: butane 30 mbar / propane 30 mbar. - Allemagne, Autriche : butane 50 mbar / propane 50 mbar.
• Pologne : propane 37 mbar.
• Pour le branchement ou le changement de la bouteille, opérer toujours dans un endroit bien aéré, et jamais en présence d'une flamme, étincelle ou source de chaleur.

La hauteur H de la bouteille doit être inférieure à 70 cm quelles que soient la largeur ou le diamètre D de la bouteille.

D) tuyau

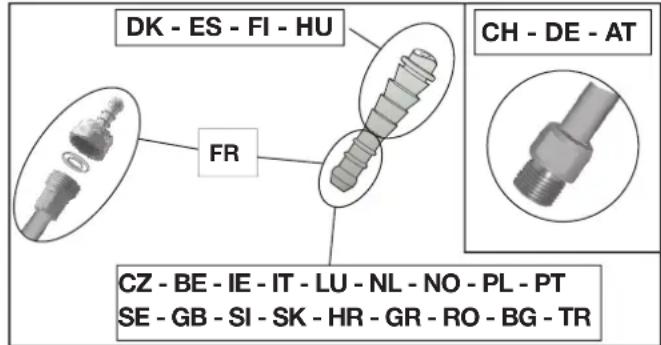

L'appareil peut être utilisé avec 2 sortes de tuyaux couples :

a) tuyau couple destiné à être emmanché sur des abouts annelés côté appareil et côté détendeur, immobilisé par des colliers (selon la norme XP D 36-110). Longueur préconisée 1,25 m.

b) tuyau couple (selon la norme XP D 36-112) équipé d'un écrou fileté G 1/2 pour vissage sur l'appareil et d'un écrou fileté M 20x1,5 pour vissage sur le détendeur, longueur préconisée 1,25 m.

L'appareil possède un raccord filté d'entrée gaz G 1/2 livre avec l'about annelé NF et le joint déjà montés.

1) Pour l'utilisation de l'appareil avec tuyau couple XP D 36-110 : (solution d) a)) - emboîter à fond le tuyau couple sur l'about annelé de l'appareil et du détendeur. - glisser les colliers derrière les 2 premiers bossages des abouts et les serrer jusqu'à rupture de la tête de serrage.

• L'étanchéité sera vérifiée en suivant les indications du paragraphe f).

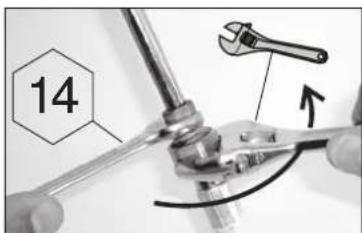

2) Pour l'utilisation de l'appareil avec tuyau couple XP D 36-112, écrous G 1/2 et M 20x1,5 : (solution d) b))

-démonter l'embout annelé NF pour libérer le raccord d'entrée G1/2. Enlever le joint - visser l'écrou fileté G1/2 du tuyau sur le raccord d'entrée de l'appareil et l'écrou filtré M20x1,5 sur le raccord de sortie du détendeur en suivant les indications fournies avec le tuyauouple. - utiliser une clé pour immobiliser le raccord d'entrée de l'appareil et serrer ou desserrer l'écrou fileté avec une autre clé. - utiliser une clé de 14 pour immobiliser le raccord de sortie du détendeur.

• L'étanchéité sera vérifiée en suivant les indications du paragraphe f).

Ne pas tirer sur le tuyau ou le vriller. Le tenir éloigné des pièces pouvant devenir chaudes. Vérifier que le tube souple se développe normalement, sans torsion ou traction, ni contact avec les parois chaudes de l'appareil. Il devra être changé lorsque la date de validité inscrite sur le tuyau sera atteinte ou dans tous les cas s'il est endommagé ou s'il présente des craquelures.

Belgique, Luxembourg, Pays-Bas, Royaume-Uni, Irlande, Pologne, Portugal, Espagne, Italie, Norvège, Suède, Danemark, Finlande, République Tchèque, Slovénie, Slovaquie, Hongrie, Croatie, Grèce, Roumanie, Turquie, Bulgarie :

L'appareil est équipé d'un about annelé. Il doit être utilisé avec un tuyau couple de qualité adaptée à l'utilisation du butane et du propane. Sa longueur ne devra pas excéder 1,20 m. Il devra être changé s'il est endommagé, s'il présente des craquelures, lorsque les conditions nationales l'exigent ou selon sa validité. Ne pas tirer sur le tuyau ou le crisper. Le besoin éloigné des pièces pouvant être chaudes. Vérifier que le tuyau couple se développe normalement, sans torsion ou traction.

Cet appareil doit être utilisé avec un tuyau couple de qualité adaptée à l'utilisation du butane et du propane. Sa longueur ne devra pas excéder 1,50 m. Il devra être changé s'il est endommagé, s'il présente des craquelures, lorsque les conditions nationales l'exigent ou selon sa validité. Ne pas tirer sur le tuyau ou le crisper. Le tenir éloigné des pièces pouvant être chaudes. Vérifier que le tubeouple se développe normalement, sans torsion ou traction.

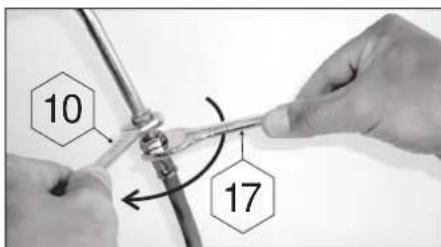

Raccordement du tuyau couple : pour raccorder le tuyau sur l'about de l'appareil, serrer l'écrou du tuyau fermement mais sans excès avec 2 clés appropriées :

• clé de 10 pour bloquer l'about
• clé de 17 pour visser l'écrou du tuyau

Couvercle

Manipuler le couvercle avec précaution, notamment en cours de fonctionnement. Ne pas se pencher au-dessus du foyer.

Essai d'étanchéité

1) Opérer à l'extérieur des locaux, en éloignant tous les matériaux inflammables. Ne pas fumer. 2) S'assurer que les manettes de réglage sont en position "OFF" (O). 3) Raccorder le tuyau couple selon d) ci-contre. 4) Visser le détendeur sur la bouteille de gaz. 5) Ne pas rechercher les fuites avec une flamme, utiliser un liquide détecteur de fuite gazeuse. 6) Mettre le liquide sur les raccords bouteille/détendeur/tuyau/appareil. Les manettes de réglage doivent rester en position "OFF" (O). Ouvrir le robinet de la bouteille de gaz.

7) Si des bulles se forment, cela signifie qu'il y a des fuites de gaz. 8) Pour supprimer la fuite, serrer les écrous. Si une pièce est défectueuse, la faire remplacer. L'appareil ne doit pas être mis en service avant que la fuite ait disparu. 9) Fermer le robinet de la bouteille de gaz.

Important :

Ne jamais utiliser de flamme pour détecter une fuite de gaz.

Il faut effectuer au moins une fois par an le contrôle et la recherche des fuites et à chaque fois qu'il y a changement de la bouteille de gaz.

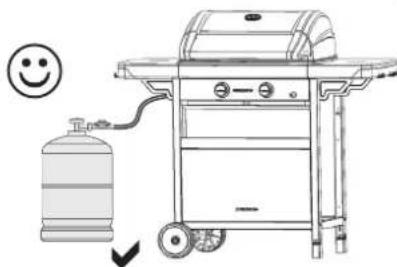

G) avant la mise en marche

Ne pas mettre l'appareil en marche avant d'avoir lu attentivement et compris toutes les instructions. S'assurer aussi :

• qu'il n'y a pas de fuites

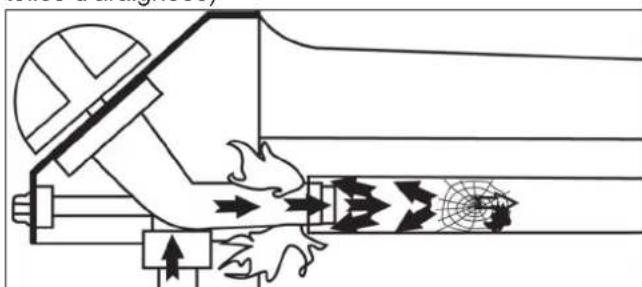

• que les tubes Venturi ne sont pas obstrués (exemple : toiles d'araignées)

• que le tuyau n'est pas en contact avec des pièces pouvant devenir chaudes.

H) Allumage du brûleur du grill

Lire les points 1 à 6 avant de commencer par le point 1.

1) Ne jamais allumer l'appareil couvercle fermé, mais toujours couvercle ouvert. 2) S'assurer que les manettes de réglage sont en position "OFF" (O). 3) Ouvrir le robinet de la bouteille de gaz 4) Appuyer sur une des 2 manettes de réglage et la mettre en position Plein débit (P), puis appuyer immédiatement sur le bouton d'allumage (J) jusqu'au déclic. Si l'allumage ne se produit pas au premier déclic, appuyer 3 ou 4 fois si nécessaire. 5) Si le brûleur ne s'allume pas, ramener la manette de réglage en position "OFF" (O). Attendre 5 minutes avant de recommencer l'opération. 6) Dès que le brûleur fonctionne, l'allumage de l'autre brûleur est obtenu automatiquement après ouverture de la 2e manette de réglage en position Plein débit (P) sans qu'il soit nécessaire d'appuyer sur le bouton d'allumage automatique.

Important :

Si après le 2ème essai, le brûleur ne s'allume pas, vérifier si les orifices de sortie du brûleur ainsi que les tubes de brûleur ne sont pas obstrués.

Allumage manuel du grill

En cas de non fonctionnement de l'allumage automatique, mesure le bouton de réglage sur "OFF" (O).

Retirer la tente ou la grille support des pierres de lave pour accéder au brûleur.

Présenter une allumette enflammée au niveau des orifices de sortie de flammes du brûleur, puis ouvrir la manette du tableau de commande en position Plein début (côté où vous présentez l'allumette).

Positionner ensuite le bouton de réglage sur début réduit pour la remise en place de la tente ou des pierres de lave en tenant ses mains à distance des flammes.

J) extinction du grill

Ramener les manettes de réglage en position "OFF" (O), puis fermer le robinet de la bouteille de gaz.

K) Allumage du réchaud (selon modèle)

Le réchaud peut fonctionner seul ou en même temps que le gril.

Allumage: Ouvrir le robinet de la bouteille de gaz. Vérifier l'étanchéité du circuit gaz depuis la bouteille jusqu'au réchaud (voir § f). Vérifier l'état du tuyau reliant le grill au réchaud. Le changer en faisant appel au Service Après-Vente, s'il présente des craquelures.

Ouvrir le robinet du réchaud (sens +) et appuyer sur le bouton d'allumage ( ) jusqu'au déclic. Appuyer 3 ou 4 fois si nécessaire. En cas de non allumage, présenter une allumette au bord du brûleur.

Régler la flamme à la dimension du récipient utilisé en ouvrant plus ou moins le robinet. Ne pas utiliser de récipient de diamètre inférieur à 10 cm ou supérieur à 26 cm.

I) extinction du réchaud (selon modèle)

Fermer le robinet du réchaud (sens-) et le robinet de la bouteille si le grill n'est pas en fonctionnement.

Changement de la bouteille de gaz

• Opérer toujours dans un endroit bien aéré et jamais en présence d'une flamme, étincelle ou source de chaleur.
• Ramener les manettes de réglage en position "OFF" (O) puis fermer le robinet de la bouteille.
• Déserrer le détendeur, vérifier la présence et le bon état du joint d'étanchéité.
• Mettre la bouteille pleine en place, revisser le détendeur en veillant à ne pas faire subir de contraintes de torsion ou de traction au tuyau.

N) utilisation

Il est recommandé de porter des gants protecteurs pour manipuler des éléments particulièrement chauds.

Avant toute cuisson, préchauffer l'appareil environ 10 minutes sur position Plein débit couvercle fermé.

Lors de la première utilisation, préchauffer environ 15 minutes, ici afin d'enlever les odeurs de peinture des pièces neuves.

La vitesse de cuisson peut être modulée en fonction de la position des manettes de réglage.

Température avec couvercle fermé : sur position Plein débit (↑) environ 340°C, sur position Débit réduit (♦) environ 175°C, avec possibilité de modifier le débit entre les 2 positions.

Suivant la quantité d'aliments à cuire, il est possible de n'utiliser qu'une moitié du grill en n'allumant qu'un seul côté du brûleur.

Après la cuisson, fermer le couvercle et mettre l'appareil pendant environ 10 minutes sur position Plein débit () afin de permettre la combustion des résidus d'aliments ou de graisse sur la grille ou sur les pierres de lave (effet d'autonettoyage).

Il est normal que la couleur de la flamme soit jaune.

Important :

S'il arrive, durant le fonctionnement de l'appareil que le brûleur s'éteigne, placer immédiatement les manettes de réglage sur "OFF" (O). Ouvrir le couvercle et attendre 5 minutes afin de permettre l'évacuation du gaz non brûlé.

Procéder une nouvelle fois à l'opération d'allumage uniquement après ce délai.

Modèle avec tente brûleur (selon modèle)

Si votre barbecue est équipée d'une tente brûleur (représentation ci-dessus), lors de la cuisson de viande grasse (poulet, canard, saucisses etc..), il

faut régler les brûleurs sur la position début minimum ( ) pour diminuer l'inflammation des graisses de cuisson. De plus il peut être nécessaire de réduire le nombre de pièces à cuire sur la grille de cuisson et répartir les pièces sur plusieurs cuissons successives.

Nettoyage et entretien

• Ne jamais modifier l'appareil : toute modification peut se révéler dangereuse.
• Afin de maintenir votre appareil en parfait état de fonctionnement, il est recommandé de le nettoyer périodiquement (après 4 ou 5 utilisations).
• Attendre que l'appareil ait refroidi avant toute opération de nettoyage.
• Fermer la bouteille de gaz et dévisser le détendeur.
• Nettoyer le dessus du brûleur à l'aide d'une éponge humide (eau additionnée de produit pour la vaisselle). Au besoin utiliser une brosse en acier, humidifiée.

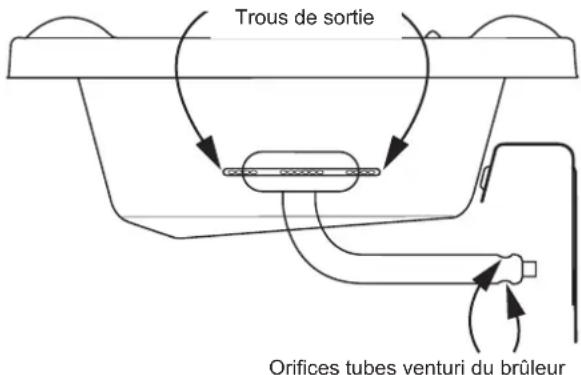

• Vérifier que les trous de sortie du brûleur ne sont pas bouchés et laisser sécher avant réutilisation. Au besoin utiliser une brosse métallique pour déboucher les trous de sortie du brûleur.
• Si l'appareil n'a pas été utilisé pendant plus de 30 jours, vérifier également que des toiles d'araignées ne bouchent pas les orifices des tubes de brûleur, ce qui peut conduire à une diminution de l'efficacité du gril ou à une inflammation dangereuse du gaz hors du brû ûleur le cas échéant.

N. B.: L'entretien fréquent du brûleur permet de le maintenir en bon état pour de nombreuses utilisations et d'éviter son oxydation prématurée, à cause notamment des résidus acides des grillades. L'oxydation du brûleur est toutefois un phénomène normal dans le temps et un brûleur oxydé qui fonctionne normalement ne doit pas être remplacé. Le remplacement du brûleur est nécessaire si son fonctionnement est incorrect: brûleur percé...

• Parois du foyer, couvercle, grilles de cuisson, tableau de commande : Nettoyer également périodiquement ces éléments à l'aide d'une éponge additionnée de produit à vaisselle. Ne pas utiliser de produits abrasifs. Ne pas nettoyer les grilles dans un four autonettoyant, la température excessive risquant de les endommager.
• Plaques de cuisson (selon modèle):
• Attendre son refroidissement avant toute opération de nettoyage. Utiliser un produit de nettoyage Campingaz® BBQ Cleaner Spray et brosses pour barbecues.
• Avec avoir nettoyé et séché les plaques de cuisson, les badigeonner légèrement de graisse pour les protéger de la corrosion et éviter qu'elles ne rouillent et n'adhèrent aux aliments.
• Campingaz® recommande d'utiliser de l'huile végétale afin d'étaler une fine couche de matière grasse sur les plaques de cuisson à l'aide de papier absorbant.

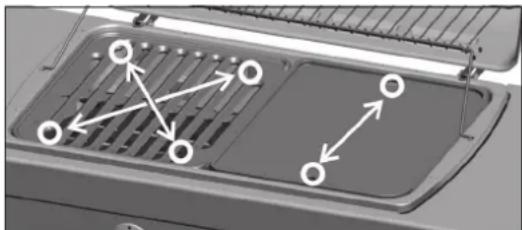

Pour enlever une plaque ou une grille de cuisson de l'appareil, placer un doigt de chaque main dans deux ouvertures opposées (voir figure ci-dessous). Soulever et tourner la grille ou la plaque de votre appareil.

Stockage

Fermer le robinet de la bouteille de gaz après chaque

utilisation. Si vous entreposez votre barbecue à l'intérieur, débranchez l'alimentation de gaz. Si vous l'entreposez à l'extérieur, il est conseillé d'utiliser une housse de protection (voir chapitres accessoires). En cas de durée prolongée sans utilisation, il est recommandé d'entreposer l'appareil dans un endroit sec et abrité (ex : garage). Conserver les pierres de lave (selon modèle) à l'abri de l'humidité.

Pierres de lave (selon modèle)

Les pierres de lave doivent être changées lorsqu'elles sont trop imbibées de gras ou lorsque leur érosion les laisse passer à travers la grille, ce qui correspond à de nombreuses utilisations.

Bien répartir uniformément la pierre de lave en une seule couche. Ne pas l'entasser et conserver une aération de quelques millimètres entre chaque pierre. Ne pas utiliser de charbon de bois à la place ou en supplément de la pierre de lave fournie.

• Utiliser des pierres de lave de rechange distribuées par Campingaz. Nous déclinons toute responsabilité en cas d'utilisation d'autres pierres de lave dont l'emploi peut être dangereux pour l'utilisateur.
• Ne pas mouiller les pierres de lave. Ne pas utiliser de pierres de lave mouillées ou humides, les faire préalablement sécher à l'abri.

Accessoires

ADG recommande l'utilisation systématique de ses barbecues à gaz avec des accessoires et pièces de rechange de marque Campingaz. ADG décline toute responsabilité en cas de dommage ou de mauvais fonctionnement survenant du fait de l'utilisation d'accessoires et/ou pièces de rechange de marque différente.

Protection de l'environnement

Pensez à la protection de l'environnement ! Votre appareil contient des matériaux qui peuvent être récupérés ou recyclés. Remettez-le au service de collecte des déchets de votre commune et triez les matériaux d'emballage.

Anomalies Causes probabilités / remèdes
Le brûleur ne s'allume pas	• Mauvaise arrivée du gaz • Détendeur ne fonctionne pas • Tuyau, robinet, tube venturi ou orifices du brûleur sont bouchés • Le tube venturi ne coiffe pas l'injecteur
Le brûleur a des ratés ou s'éteint	• Vérifier s'il y a du gaz • Vérifier le branchement du tuyau • Voir le S.A.V.
Flammes soufflantes instables	• Bouteille neue pouvant contenir de l'air. Laisser fonctionner et le défaut disparaîtra. • Voir le S.A.V
Grand panache de flames à la surface du brûleur	• Le porte injecteur est mal positionné dans le tube venturi. Repositionner le venturi. • le tube venturi est obstrué (ex: toiles d'araignées). Nettoyer le venturi. • Voir le S.A.V
Flamme à l'injecteur	• La bouteille est presque vide. Changer de bouteille et le défaut disparaîtra • Voir le S.A.V
LaGRAISSESONFLAMME d'une façon anormale	• Nettoyer la tôle de protection située au dessus du brûleur • Température du grill trop élevé: réduire le débit • Nettoyer le plateau ramasseGRAISSÉ
Le brûleur s'allume avec une allumette mais pas avec l'allumage « PIEZO »	• Bouton, fil ou electrode défectueux. Contrôler les jonctions du cable de l'allumeur • Contrôler l'état de la céramique et du cable de liaison • Voir le S.A.V.
Fuite enflammée au raccord	• Raccord non étanche • Fermer immédiatement l'arrivée du gaz • Voir le S.A.V.
Chaleur insuffisante	• Injecteur ou tube venturi bouché • Voir le S.A.V.
Fuite enflammée derrière le bouton de réglage	• Robinet défectueux • Arrêtier l'appareil • Consulter le S.A.V.
Fuite enflammée sous la console	• Arrêtier l'appareil • Fermer la bouteille • Voir le S.A.V.

Période de garantie
Ans 2

Orifices tubes Venturi du brûleur
